QGIS初級編

FOSS4G 2017 Hokkaidoハンズオン

Transcript

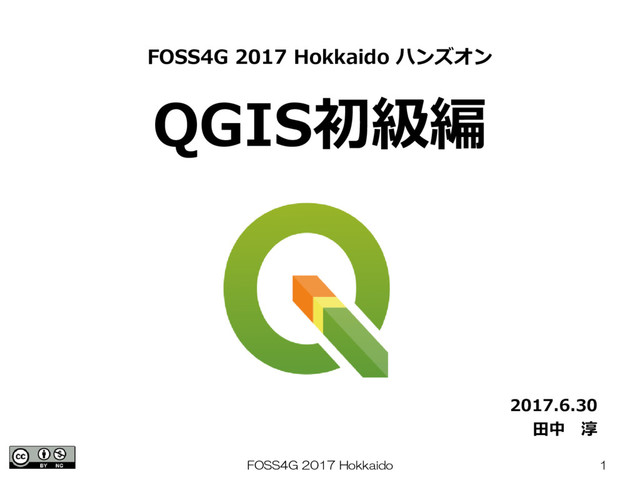

1. FOSS4G 2017 Hokkaido 1 QGIS初級編 FOSS4G 2017 Hokkaido ハンズオン 2017.6.30 田中　淳
2. FOSS4G 2017 Hokkaido 2 はじめに USBメモリ内の 『2017_hanson_intro』フォルダを 【C：temp】フォルダにコピー 上記フォルダでなくても構いませんが、 エラーの原因となるので、 日本語フォルダには入れないようにしましょう
3. FOSS4G 2017 Hokkaido 3 ・QGISをインストールすると、 　デスクトップに『QGIS 2.14』というフォルダができます。 はじめに QGISの起動 ・フォルダ内の『QGIS Desktop 2.14.◦』を起動します。
4. FOSS4G 2017 Hokkaido 4 1．GISって、FOSS4Gって何？ 　 2．基本操作 　　　　データ表示（ベクタ・ラスタ）　測地系・座標系って何？ 3．応用操作 　　　　属性データを活用した地図の表示　ラベルの表示 4．様々なデータ処理 　　　　融合　属性結合　ボロノイ図の作成　様々な処理方法の紹介 5．エクスポート 　　　　画像の出力　プリントコンポーザ 6．プラグイン紹介 本日のお品書き
5. FOSS4G 2017 Hokkaido 5 1．GISって、FOSS4Gって何？ 　 2．基本操作 　　　　データ表示（ベクタ・ラスタ）　測地系・座標系って何？ 3．応用操作 　　　　属性データを活用した地図の表示　ラベルの表示 4．様々なデータ処理 　　　　融合　属性結合　ボロノイ図の作成　様々な処理方法の紹介 5．エクスポート 　　　　画像の出力　プリントコンポーザ 6．プラグイン紹介 本日のお品書き
6. FOSS4G 2017 Hokkaido 6 ・Geographic Information System 　地理情報システム ・地理空間情報を扱うソフトウェア ・表示、編集、解析などの機能 GISって、FOSS4Gって何？ 意思決定支援 GISとは
7. FOSS4G 2017 Hokkaido 7 ・代表的なGISソフト 　　◆ArcGIS 　　◆SIS 　　◆Mapinfo 　　◆QGIS GISって、FOSS4Gって何？ ・実は身近な? GIS 　　◆Googleマップ(Google Earth) 　　◆カシミール3D 　　◆カーナビ
8. FOSS4G 2017 Hokkaido 8 GISとは GISって、FOSS4Gって何？ 「位置」を「客観的に表現」 ＆ 「理由」と「将来」を解析する (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774
9. FOSS4G 2017 Hokkaido 9 GISとは GISって、FOSS4Gって何？ 「位置」を「客観的に表現」 ＆ 「理由」と「将来」を解析する (c)OpenStreetMap Contributors http://www.openstreetmap.org/copyright
10. FOSS4G 2017 Hokkaido 10 GISって、FOSS4Gって何？ 「位置情報」＆「その他の情報」 検索・解析処理 (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774
11. FOSS4G 2017 Hokkaido 11 GISの主な機能：データの表示 GISって、FOSS4Gって何？ ・形式の違うデータの重ね合わせが可能 (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774 地形 河川
12. FOSS4G 2017 Hokkaido 12 GISの主な機能：データの表示 GISって、FOSS4Gって何？ ・属性に基づく凡例の変更が可能 (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774 統計値に基づく表示 （人口） 分類に基づく表示 （土壌分類）
13. FOSS4G 2017 Hokkaido 13 GISの主な機能：データの編集 GISって、FOSS4Gって何？ ・紙地図のデジタル化 (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774 古い地形図から 土地利用を復元
14. FOSS4G 2017 Hokkaido 14 GISの主な機能：データ分析 GISって、FOSS4Gって何？ ・地図データの演算 (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774 土壌図　　　　　　　　　流域図　　　　　　　　　 流域内の土壌
15. FOSS4G 2017 Hokkaido 15 GISの主な機能：データ分析 GISって、FOSS4Gって何？ ・幾何的操作 　ディゾルブ → 属性が同じデータを融合 　バッファ　 → データから一定距離範囲のデータを作成 (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774 ディゾルブ （細かい分類から大きな分類への統合） バッファ （一定距離の新しい図形を生成）
16. FOSS4G 2017 Hokkaido 16 GISの主な機能：様々な分析 GISって、FOSS4Gって何？ ・距離計測 　　最短経路・コスト距離 ・地図内演算 　　傾斜算出、画像強調 ・空間補間 　　気象等観測データの補間 ・データベース操作 　　属性に基づいた処理 　　結合、選択・・・ (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774
17. FOSS4G 2017 Hokkaido 17 業務でのGIS利用の問題点 GISって、FOSS4Gって何？ ・導入コスト 　　ソフトが高い　操作が難しい（教育コスト） 　　 ・要求PCスペックが高い (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774 そこで　FOSS4G！
18. FOSS4G 2017 Hokkaido 18 FOSS4Gとは？ GISって、FOSS4Gって何？ ・Free & Open Source Software for Geospatial 　（自由でオープンソースなソフト　地理空間のための） 　　 ・誰でも「自由」に利用できるGISソフトウェア 　　入手、改良、再配布が可能です ※いわゆる「フリーソフト」は、無料ではあるが自由ではないので、 　改良や再配布などは出来ません。
19. FOSS4G 2017 Hokkaido 19 FOSS4Gとは？ GISって、FOSS4Gって何？ などなど 40種類以上
20. FOSS4G 2017 Hokkaido 20 FOSS4Gとは？ GISって、FOSS4Gって何？ ・無料 ・ちょっと古いPCでも動く ・バージョンアップが早い ・自習するための情報がたくさんある ・足りない機能もある ・日本語対応が遅いソフトもある （→改良に参加できるチャンス！）
21. FOSS4G 2017 Hokkaido 21 FOSS4Gの利用促進と普及 GISって、FOSS4Gって何？ ・利用の促進と普及を図る組織 　　 http://www.osgeo.org ・日本支部 　　　　　　　　　　　　　　　http://www.osgeo.jp
22. FOSS4G 2017 Hokkaido 22 商用ソフトとFOSS4Gの関係 GISって、FOSS4Gって何？ (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774
23. FOSS4G 2017 Hokkaido 23 商用ソフトとFOSS4Gの関係 GISって、FOSS4Gって何？ (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774
24. FOSS4G 2017 Hokkaido 24 FOSS4Gの利用 GISって、FOSS4Gって何？ ・たくさんの民間企業（開発援助も） ・国立環境研、農業環境技術研究所 　大阪府、群馬県、環境省 ・小中高での地理教育、防災教育、環境教育 　医療関係者、地方公務員、地域研究者 　　　　　　　　　　　　などなどでの導入が進んでいる (c)古川泰人 FOSS4G 2014 Hokkaido http://www.slideshare.net/yasutofurukawa/qgis-handson-2014ss-3649774
25. FOSS4G 2017 Hokkaido 25 FOSS4Gの利用 GISって、FOSS4Gって何？ FOSS4Gで地理院地図 @ FOSS4G 2013 Tokyo http://www.slideshare.net/hfu/foss4g-27808866
26. FOSS4G 2017 Hokkaido 26 地理院地図 GISって、FOSS4Gって何？ http://maps.gsi.go.jp/
27. FOSS4G 2017 Hokkaido 27 地理院地図Globe GISって、FOSS4Gって何？ http://maps.gsi.go.jp/globe/index_globe.html
28. FOSS4G 2017 Hokkaido 28 　　　　とは？ GISって、FOSS4Gって何？ ・FOSS4Gのひとつ ・2004年開発スタート ・世界中のプログラマが開発に参加 ・日本で多くのユーザが利用している ・最新バージョンは、2.18（LTRは、2.14） ・バージョン２から『QGIS』に名称統一 　　以前は、『Quantum GIS』だった
29. FOSS4G 2017 Hokkaido 29 　　　　の特徴 GISって、FOSS4Gって何？ ・GUIによる操作 ・プラグイン（拡張機能）による機能強化 ↓ 700以上のプラグイン
30. FOSS4G 2017 Hokkaido 30 　　　　の特徴 GISって、FOSS4Gって何？ ・各OSに対応 ・ユーザによる情報発信、交流が活発 　　　ML、twitter、Facebook、blog、Qiita 　　　Slideshare、Youtube etc.
31. FOSS4G 2017 Hokkaido 31 　　　　の機能 GISって、FOSS4Gって何？ ・データ表示 　　異なる形式や投影法のベクタ・ラスタをそのまま閲覧したり 　　重ねて表示することができる ・データ検索及び地図の調製 　　地図を調製したり、空間データの検索のために 　　使いやすいGUIと多くのツールがある ・データ作成、編集、管理及び出力 　　様々なデータ形式の地図を扱うことができる
32. FOSS4G 2017 Hokkaido 32 　　　　の機能 GISって、FOSS4Gって何？ ・データ解析 　　ベクトル分析、サンプリング、空間解析 　　ジオメトリ及びデータ管理 ・インターネットへの地図公開 　　WMS、WFSクライアント、WMSサーバ ・プラグインによる拡張機能 　　3D表現、C++、Pythonによる機能拡張 　　　　　　　　　　　　　　　　　　　　　　　　　…And more
33. FOSS4G 2017 Hokkaido 33 1．GISって、FOSS4Gって何？ 　 2．基本操作 　　　　データ表示（ベクタ・ラスタ）　測地系・座標系って何？ 3．応用操作 　　　　属性データを活用した地図の表示　ラベルの表示 4．様々なデータ処理 　　　　融合　属性結合　ボロノイ図の作成　様々な処理方法の紹介 5．エクスポート 　　　　画像の出力　プリントコンポーザ 6．プラグイン紹介 本日のお品書き
34. FOSS4G 2017 Hokkaido 34 『地球地図日本』を使用します。 基本操作 データの用意 国土地理院　http://www.gsi.go.jp/kankyochiri/gm_jpn.html
35. FOSS4G 2017 Hokkaido 35 今回は、データを配布しているのでダウンロードの必要はありません 基本操作 データの用意 国土地理院　http://www.gsi.go.jp/kankyochiri/gm_jpn.html
36. FOSS4G 2017 Hokkaido 36 C:\temp\2017_hanson_intro\vector\chikyu-chizu_2_2 基本操作 データの確認（ベクタ） ・airp_jpn ・coastl_jpn ・polbnda_jpn ・raill_jpn ・roadl_jpn … 空港（点・ポイント） … 海岸線（線・ライン） … 市町村（面・ポリゴン） … 鉄道（線・ライン） … 道路（線・ライン）
37. FOSS4G 2017 Hokkaido 37 C:\temp\2017_hanson_intro\vector\chikyu-chizu_2_2 基本操作 データの確認（ベクタ） ・.shp 　　シェープファイル本体 ・.dbf 　　データベース、属性データ ・.shx 　　インデックス、shpとdbfの関連付け 　※3つのファイルで1セット。必ず同じフォルダ内に！ ・.prj 　　プロジェクション、CRS（測地系・投影法）
38. FOSS4G 2017 Hokkaido 38 基本操作 QGISの画面構成 マップ表示部 マップ表示部 レイヤ等 表示部 レイヤ等 表示部 ツールバー ツールバー
39. FOSS4G 2017 Hokkaido 39 海岸線を表示してみよう ・『ベクタレイヤの追加』アイコン 基本操作 データの表示（ベクタ） または、【レイヤ】→【レイヤの追加】→【ベクタレイヤの追加】
40. FOSS4G 2017 Hokkaido 40 海岸線を表示してみよう 基本操作 データの表示（ベクタ） C:\temp\2017_hanson_intro\vector\chikyu-chizu_2_2 から、【coastl_jpn.shp】を選択
41. FOSS4G 2017 Hokkaido 41 基本操作 データの表示（ベクタ） 最初、色はランダムで決定されます 最初、色はランダムで決定されます
42. FOSS4G 2017 Hokkaido 42 基本操作 データの表示（ベクタ） ほかのデータも表示しよう 直接ドラッグ＆ドロップでも可 直接ドラッグ＆ドロップでも可
43. FOSS4G 2017 Hokkaido 43 基本操作 データの表示（ベクタ） 表示できたら、少し地図を操作してみよう パンとズーム 地図移動 選択部分に地図をパン 拡大 縮小 全域表示 選択部分にズーム レイヤ領域にズーム 直前の表示領域にズーム 次の表示領域にズーム 再読み込み
44. FOSS4G 2017 Hokkaido 44 基本操作 データの表示（ベクタ） レイヤパネルを見てみよう ベクタには、 　・ 点（ポイント）… 空港など 　ー 線（ライン）　… 道路など 　▪ 面（ポリゴン）… 行政区域など のデータがあります。 ✔ をクリックして表示・非表示の切替
45. FOSS4G 2017 Hokkaido 45 基本操作 データの表示（ベクタ） データの表示優先度 レイヤは上から順番に 表示優先度が高くなっています レイヤをドラッグして順番を 入れ替えることが出来ます
46. FOSS4G 2017 Hokkaido 46 基本操作 データの表示（ベクタ） レイヤのグループ化 レイヤ数が多くなって 見づらくなってきた時など レイヤをグループ化することができます 　　↓空港・道路・鉄道を【trans】にまとめています
47. FOSS4G 2017 Hokkaido 47 C:\temp\2017_hanson_intro\raster\chikyu-chizu_1_1 基本操作 データの確認（ラスタ） ・el.tif　… 標高 ・lc.tif　… 土地被覆 　　ある土地がどんな物で覆われているか示したもの（e.g. 草地・人工物） ・lu.tif　… 土地利用 　　人間がどのような目的でその土地を使っているか（e.g. 農地・都市） ・ve.tif　… 植生 　　地面の表面を覆っている植物の種類（e.g. 針葉樹林・常緑樹林）
48. FOSS4G 2017 Hokkaido 48 C:\temp\2017_hanson_intro\raster\chikyu-chizu_1_1 基本操作 データの確認（ラスタ） ラスタは、いわゆる画像データなので .jpg　.png　.gif　.tif などのファイルが使われます .tfw（ワールドファイル） 画像の位置情報が記録されています 　※jpgならjgw、pngならpgwという拡張子になります
49. FOSS4G 2017 Hokkaido 49 基本操作 参考：ワールドファイル 1．1ピクセルのX方向への大きさ 2．画像を回転させる際の設定（通常0） 3．同上 4．1ピクセルのY方向への大きさ 5．左上ピクセル中心のX座標 6．左上ピクセル中心のY座標 ワールドファイルは、メモ帳などのテキストエディタで開くことができます 　 　　↓ エディタによっては、改行されないで表示されるかも
50. FOSS4G 2017 Hokkaido 50 標高を表示してみよう ・『ラスタレイヤの追加』アイコン 基本操作 データの表示（ラスタ） または、【レイヤ】→【レイヤの追加】→【ラスタレイヤの追加】
51. FOSS4G 2017 Hokkaido 51 標高を表示してみよう C:\temp\2017_hanson_intro\raster\chikyu-chizu_1_1 基本操作 データの表示（ラスタ） 【el.tif】を選択
52. FOSS4G 2017 Hokkaido 52 空間参照システム選択ウィンドウが開くので 基本操作 データの表示（ラスタ） WGS84を選択して、【OK】 フィルターに【4326】と 入力すると、 WGS84が出てきます ※ワールドファイルにはCRSの設定がないので ラスタデータを追加する際に必要になる操作で す。 　ベクタにprjなどのCRS設定ファイルが付属し ていない場合にも必要になります。 CRSについては、後述
53. FOSS4G 2017 Hokkaido 53 基本操作 データの表示（ラスタ）
54. FOSS4G 2017 Hokkaido 54 基本操作 データの表示（ラスタ） ほかのデータも表示しよう 　ベクタと同じように、ドラッグ＆ドロップでも可能です 　他のラスタデータも表示したら、 　表示順序を変えたりしてみてください
55. FOSS4G 2017 Hokkaido 55 基本操作 作業状態の保存 GISを触ったことがある人なら、誰もが経験した出来事 作業が一段落するごとに、保存しておきましょう
56. FOSS4G 2017 Hokkaido 56 基本操作 作業状態の保存 【名前をつけて保存】で 保存しておきましょう。 保存場所は、【2017_hanson_intro】フォルダ内 ※ファイル名は、何でも良いです。 上書き保存 名前をつけて保存
57. FOSS4G 2017 Hokkaido 57 緊急事態にあったら 復活の呪文 今回のハンズオン作業中に、 QGISが落ちるなどの災難に見舞われた場合 【2017_hanson_intro】フォルダ内の 【resurrection】（復活）フォルダに 各作業終了時点のファイルを用意してありますのでご利用ください。
58. FOSS4G 2017 Hokkaido 58 休憩タイム？ ここで、一端　作業を休憩します。 休憩がてら……に なるかは分かりませんが、 【ベクタとラスタ】【qgsファイル】【測地系と投影法】 の話を少しします。 特に、測地系関連の話は、とても重要なのですが 専門外の人には、ひたすら眠たくなる話になるので、 ひとまずは、記憶の片隅にでも残しておく くらいの心持ちでOKです。
59. FOSS4G 2017 Hokkaido 59 ベクタとラスタ ベクタの特徴 ・代表的なファイル形式：shp、GeoJson、SpatiaLite、kml 等 ・shp、dbf、shxで1セット（他にprj、qpjなど） ・点（ポイント）、線（ライン）、面（ポリゴン）で地図を表現 ・様々なデータを重ね、表示させて地図を作る ・地図を拡大しても画像が粗くならない ・複数項目の属性データを記録できる（.dbfファイル） ・編集が容易（色・線の太さ・形など） ・シェープファイルは、ファイル数が膨大になるので扱いが面倒
60. FOSS4G 2017 Hokkaido 60 ベクタとラスタ ラスタの特徴 ・代表的なファイル形式：tif、jpg、pngなど ・セルの塗り潰しとして表現される（いわゆる画像データ） ・地図を拡大すると画像が粗くなる ・大量のデータを表示できる ・属性データは 1つ（それぞれのセルの色で表現される） ・画像とワールドファイルで1セット（tif と tfw、jpgとjgwなど） ・tifはメタデータとしてtfwを埋め込める（GeoTIF、ジオティフ）
61. FOSS4G 2017 Hokkaido 61 ベクタとラスタ どちらの方が良い？ 画像が粗くならないし、 複数の属性データを扱えるベクタの方が便利そう… データのサイズ、作成方法などにもよって違ってきます 用途と目的により使い分ける事が必要です。 　・衛星画像、DEM（標高データ）などはラスタがメジャー 　・道路、河川、調査地点情報などはベクタがメジャー 　・植生図、土壌図などはケースバイケース
62. FOSS4G 2017 Hokkaido 62 qgsファイルについて 作業状態の保存 qgsファイルは、地図の表示位置・データ・設定などが保存されます。 qgsファイルそのものには、シェープファイルなどは含まれません。 上書き保存 名前をつけて保存
63. FOSS4G 2017 Hokkaido 63 qgsファイルについて qgsファイルのイメージ qgs SHP SHP TIF SHP
64. FOSS4G 2017 Hokkaido 64 qgsファイルについて qgsファイルのイメージ qgs SHP SHP TIF SHP qgsは、盛り付け例 出来上がった料理（shp、tifなど）を どこに、どのように盛り付けるか記録しています 料理を食べてしまうと （shpなどのデータを移動させたりすると） 盛り付け例（qgs）だけがあっても お腹が満たされることはありません
65. FOSS4G 2017 Hokkaido 65 qgsファイルについて qgsを相対パスで保存 ・他のPCにデータを移動させて作業したい場合は、 　qgsファイルを相対パスで保存します。 　 ・一式をUSBやDropboxなどに保存すれば 　パソコンやOS等 異なる環境でも作業を続けることが出来ます。 この範囲でデータを完結 親フォルダ vector raster data … airp_jpn.shp 等 … el.tif 等 … その他 表示したデータ hanson.qgs
66. FOSS4G 2017 Hokkaido 66 qgsファイルについて qgsを相対パスで保存 ・設定の確認 　【プロジェクト】→【プロジェクトプロパティ】 　　　→【一般情報】→【保存パス】
67. FOSS4G 2017 Hokkaido 67 測地系と投影法 GISを触ったことがある人なら、誰もが経験した出来事 地図がズレて表示されるんだけど、なんで？
68. FOSS4G 2017 Hokkaido 68 測地系と投影法 　地球をどんな形で表すか？（準拠楕円体） 代表的な測地系・準拠楕円体 ・Tokyo Datum（日本測地系） ・JGD2000（*日本測地系2000） ・WGS84（GPSの基準） ザックリ言うと 「地球の形と座標の決め方」 　 → ベッセル楕円体（2002年度以前） → GRS80楕円体（2002年度以降） → WGS84楕円体 *世界測地系に則って日本で構築された測地系のため、単に『世界測地系』と呼ぶこともあります。 東日本大震災による地殻変動の影響を反映した『JGD2011（日本測地系2011）』もあります。 測地系とは 　地球上の位置を緯度経度で表すための基準
69. FOSS4G 2017 Hokkaido 69 測地系と投影法 JGD2000と Tokyo Datum によるズレ
70. FOSS4G 2017 Hokkaido 70 測地系と投影法 投影法について 3次元の地球（準拠楕円体）をどのように2次元（地図）で表現するか 投影法の分類① 　a：円筒図法 　b：円錐図法 　c：方位図法 http://docs.qgis.org/2.8/ja/docs/gentle_gis_introduction/coordinate_reference_systems.html#the-three-families-of-map-projections 投影法の分類② 　正積図法（面積が正しい） 　正角図法（角度が正しい） 　正距図法（距離が正しい）
71. FOSS4G 2017 Hokkaido 71 測地系と投影法 投影法について 参考：投影法カタログ　http://atlas.cdx.jp/projection/catalog.htm
72. FOSS4G 2017 Hokkaido 72 測地系と投影法 空間参照システム（CRS） 測地系と投影法の組み合わせで管理します 測地系 座標系 QGISでの表記 EPSG Tokyo 日本測地系 地理座標系 Tokyo 4301 平面直角座標系 Tokyo/Japan Plane Rectangular 1~19 30172* UTM座標系 Tokyo/UTM zone 51N~56N 3095* JGD2000 世界測地系 地理座標系 JGD2000（≓WGS84） 4612 平面直角座標系 JGD2000/Japan Plane Rectangular1~19 2454* UTM座標系 JGD2000/UTM zone 51N~56N 3100* WGS84 世界測地系 地理座標系 WGS84 4326 webメルカトル WGS84/Pseudo Mercator 3857 * 平面直角座標系とUTM座標系のEPSGは、地域によって異なります。 　表のEPSGは、札幌（12系・54N）のものです。 　詳しくは、https://www.wingfield.gr.jp/blog/2017/04/06/p5692/ などを参照のこと
73. FOSS4G 2017 Hokkaido 73 測地系と投影法 参考：平面直角座標系 わかりやすい平面直角座標系 | 国土地理院より　http://www.gsi.go.jp/sokuchikijun/jpc.html ・投影座標系の1つ ・19カ所の原点を設定。 　原点からの距離(m)で座標を決定。 ・札幌は、12系に属しており、 　原点は和寒町の山の中 ※地理座標系は、緯度経度で座標を表す
74. FOSS4G 2017 Hokkaido 74 測地系と投影法 参考：webメルカトル 参考URL　https://www.wingfield.gr.jp/blog/2016/02/17/p4294/ 　　　　　　　http://club.informatix.co.jp/?p=1183 ・Googleが作った ・現在は、BingマップやYahooマップなどweb地図のスタンダード ・メルカトル図法の緯度85度以上を削除し、地球を正方形で表現 ・単位はメートル、座標は緯度経度0° からの距離 ・プラグイン等でweb地図を読み込むと、 　プロジェクトのCRSが強制的に 　webメルカトル（EPSG:3857）に切り替わることがあるので注意
75. FOSS4G 2017 Hokkaido 75 測地系と投影法 オンザフライ投影変換 異なるCRSのレイヤを、（見かけ上）重ね合わせる機能 【プロジェクトのプロパティ】 　↓ 【CRS】タブ 　↓ 【オンザフライCRS変換を 　　　　　　　有効にする】
76. FOSS4G 2017 Hokkaido 76 測地系と投影法 オンザフライ投影変換 重なった！！ ※ただし、CRSの違うレイヤ間でデータ解析しようとしたりすると エラーの原因となるので、出来るだけCRSは統一しよう！
77. FOSS4G 2017 Hokkaido 77 1．GISって、FOSS4Gって何？ 　 2．基本操作 　　　　データ表示（ベクタ・ラスタ）　測地系・座標系って何？ 3．応用操作 　　　　属性データを活用した地図の表示　ラベルの表示 4．様々なデータ処理 　　　　融合　属性結合　ボロノイ図の作成　様々な処理方法の紹介 5．エクスポート 　　　　画像の出力　プリントコンポーザ 6．プラグイン紹介 本日のお品書き
78. FOSS4G 2017 Hokkaido 78 応用操作 地図表現の変更 凡例を変えてみる 　レイヤ【airp_jpn】を右クリックしてプロパティを開く
79. FOSS4G 2017 Hokkaido 79 応用操作 地図表現の変更 凡例を変えてみる スタイルを選択 スタイルを選択 色や大きさ、シンボルを選択 今回は、airportシンボルを 選んでみましょう 色や大きさ、シンボルを選択 今回は、airportシンボルを 選んでみましょう
80. FOSS4G 2017 Hokkaido 80 応用操作 地図表現の変更 凡例を変えてみる 　空港が飛行機マークに
81. FOSS4G 2017 Hokkaido 81 応用操作 地図表現の変更 線路を線路っぽくしてみよう 　レイヤ【raill_jpn】のプロパティを開く シンボルの所にある　　が ちょっと線路っぽい シンボルの所にある　　が ちょっと線路っぽい
82. FOSS4G 2017 Hokkaido 82 応用操作 地図表現の変更 線路を線路っぽくしてみよう 　ラインを重ねて表示 シンプルラインが2つになった （白い点線と実線が重なっている） シンプルラインが2つになった （白い点線と実線が重なっている）
83. FOSS4G 2017 Hokkaido 83 応用操作 地図表現の変更 線路を線路っぽくしてみよう それぞれの線の色や 太さを調整する それぞれの線の色や 太さを調整する
84. FOSS4G 2017 Hokkaido 84 応用操作 地図表現の変更 線路っぽくなりましたか？
85. FOSS4G 2017 Hokkaido 85 応用操作 地図表現の変更 都道府県別に色を塗り分けてみる 　レイヤ【polbnda_jpn】のプロパティを開く前に… polbnda_jpnを右クリックして、 【属性テーブルを開く】 もしくは、ツールバーにある 　　アイコンをクリック
86. FOSS4G 2017 Hokkaido 86 応用操作 地図表現の変更 都道府県別に色を塗り分けてみる 　ベクタの属性データが確認できます（.dbfファイルの中身） 【nam】に都道府県名が 記録されています 【nam】に都道府県名が 記録されています
87. FOSS4G 2017 Hokkaido 87 応用操作 地図表現の変更 都道府県別に色を塗り分けてみる 　【polbnda_jpn】のプロパティを開いてください 左上の　　　　　　　　 【共通シンボル】を 【分類された】に変更 左上の　　　　　　　　 【共通シンボル】を 【分類された】に変更
88. FOSS4G 2017 Hokkaido 88 応用操作 地図表現の変更 都道府県別に色を塗り分けてみる 　属性データに基づいた分類表示 ①先ほど確認した 【nam】に設定 ①先ほど確認した 【nam】に設定 ③【分類】をクリック ③【分類】をクリック ②色階調を【ランダムカラー】に ②色階調を【ランダムカラー】に
89. FOSS4G 2017 Hokkaido 89 応用操作 地図表現の変更 都道府県別に色を塗り分けてみる
90. FOSS4G 2017 Hokkaido 90 応用操作 地図表現の変更 ラベル（市町村名）を表示する ①polbnda_jpn のプロパティ ①polbnda_jpn のプロパティ ②ラベルを選択 ②ラベルを選択 ③【このレイヤのラベル表示】 ラベルは、【laa】を選択 ③【このレイヤのラベル表示】 ラベルは、【laa】を選択 ④バッファを選択し、 　テキスト縁取りの描画をチェックして 　大きさを0.8に設定 ④バッファを選択し、 　テキスト縁取りの描画をチェックして 　大きさを0.8に設定
91. FOSS4G 2017 Hokkaido 91 応用操作 地図表現の変更 ラベル（市町村名）を表示する 設定次第で様々な表現が可能です
92. FOSS4G 2017 Hokkaido 92 応用操作 地図表現の変更 Lesson 　・空港名をラベル表示 　・道路を分類別に表示 　　　◆高速道路 　　　◆国道 　　　◆道道
93. FOSS4G 2017 Hokkaido 93 応用操作 地図表現の変更 手順 　・空港名をラベル表示 　　　◆airp_jpnの属性テーブルを開いて 　　　　空港名が登録されている項目を確認 　　　◆レイヤプロパティのラベル設定で該当項目を表示 余裕のある方は、ラベルの表示方法を色々 試してみてください
94. FOSS4G 2017 Hokkaido 94 応用操作 地図表現の変更 手順 　・道路を分類別に表示 　　　◆roadl_jpnの属性テーブルを確認 　　　　　分かり難いですが、【rtt】が該当項目です。 　　　◆レイヤプロパティのラベル設定で分類表示 　　　　　ランダムカラーで分類してから、 　　　　　それっぽい色に変更してみましょう 他のレイヤの表示ON・OFFや順番を操作して、見た目を良い感じに
95. FOSS4G 2017 Hokkaido 95 応用操作 地図表現の変更 だいぶ地図っぽくなったのではないでしょうか？
96. FOSS4G 2017 Hokkaido 96 応用操作 属性とデータの表示 例えば、 『Uchiko Cho（内子町）』ってどこでしょうか？ 　　↓ 初めて聞く町の場所を地図から探すのは大変 　　↓ 市町村名は、【polbnda_jpn】の属性データにある 内子町を探してみよう！
97. FOSS4G 2017 Hokkaido 97 応用操作 属性とデータの表示 【polbnda_jpn】の属性テーブル 【フィールドフィルタ】 　　↓ 【laa】を選択
98. FOSS4G 2017 Hokkaido 98 応用操作 属性とデータの表示 【polbnda_jpn】の属性テーブル フィルタに【uchiko】と入力して、【適用】
99. FOSS4G 2017 Hokkaido 99 応用操作 属性とデータの表示 【polbnda_jpn】の属性テーブル 【Fujikawaguchiko Machi】と【Uchiko Cho】が フィルタリングされました ①番号をクリックして該当データを選択 ①番号をクリックして該当データを選択 ②選択された行のデータに地図をズーム 1つ左のアイコンだと、そのままの縮尺で移動します ②選択された行のデータに地図をズーム 1つ左のアイコンだと、そのままの縮尺で移動します
100. FOSS4G 2017 Hokkaido 100 応用操作 属性とデータの表示 地図が内子町へ移動します
101. FOSS4G 2017 Hokkaido 101 応用操作 属性とデータの表示 個別に属性データの内容を見たい場合 ①レイヤを選択 ①レイヤを選択 ②地図情報表示をクリック ②地図情報表示をクリック ③地物をクリック ③地物をクリック ④地物情報が表示されます ④地物情報が表示されます
102. FOSS4G 2017 Hokkaido 102 1．GISって、FOSS4Gって何？ 　 2．基本操作 　　　　データ表示（ベクタ・ラスタ）　測地系・座標系って何？ 3．応用操作 　　　　属性データを活用した地図の表示　ラベルの表示 4．様々なデータ処理 　　　　融合　属性結合　ボロノイ図の作成　様々な処理方法の紹介 5．エクスポート 　　　　画像の出力　プリントコンポーザ 6．プラグイン紹介 本日のお品書き
103. FOSS4G 2017 Hokkaido 103 様々なデータ処理 ポリゴンの融合 市町村別のデータを都道府県データにしてみよう
104. FOSS4G 2017 Hokkaido 104 様々なデータ処理 ポリゴンの融合 【ベクタ】→【空間演算ツール】→【融合】
105. FOSS4G 2017 Hokkaido 105 様々なデータ処理 ポリゴンの融合 ・入力ベクタレイヤ　→　polbnda_jpn（市町村データ） ・融合フィールド　→　nam（都道府県名） ・出力シェープファイル　→　vector\practice\todofuken.shp 【OK】で融合します。 処理が終わっても、ウィンドウが開いたままなので【閉じる】をクリックしてください
106. FOSS4G 2017 Hokkaido 106 様々なデータ処理 ポリゴンの融合 都道府県別のポリゴンデータができあがったでしょうか？ 都道府県別の色分けは、 ↑で 出来ますが、 別の方法を試してみましょう
107. FOSS4G 2017 Hokkaido 107 様々なデータ処理 ポリゴンの融合 スタイルをコピペする 　【polbnda_jpn】が都道府県別に色分けされているはずなので 　右クリックで『スタイルのコピー』、【todofuken】レイヤで『スタイルの貼り付け』
108. FOSS4G 2017 Hokkaido 108 様々なデータ処理 ポリゴンの融合 都道府県別に色分けが出来ました スタイルのコピペは、同じ属性データ項目がないと出来ません
109. FOSS4G 2017 Hokkaido 109 様々なデータ処理 属性データの結合 【polbnda_jpn】レイヤの属性テーブルを開いてください 【pop】は、人口データなのですが、ちょっとおかしいですね 【polbnda_jpn】レイヤの属性テーブルを開いてください
110. FOSS4G 2017 Hokkaido 110 様々なデータ処理 属性データの結合 確認してみましょう 行を選択して、データの場所に地図をズームさせます
111. FOSS4G 2017 Hokkaido 111 様々なデータ処理 属性データの結合 確認してみましょう 飛び地や離島のデータが おかしくなっていました。 では、 データを修正しましょう。
112. FOSS4G 2017 Hokkaido 112 様々なデータ処理 属性データの結合 修正方法は？ 例えば、【選択地物の結合】 正しい属性データを 引き継いで結合させる
113. FOSS4G 2017 Hokkaido 113 様々なデータ処理 属性データの結合 日本全国のデータで そんなことやってられるか！ 　　↓ 人口データを新しく用意した方が早い 　　↓ オープンデータの推進などで様々なデータを活用できる* 　　↓ 【polbnda_jpn】の属性データを刷新しよう *GISで使えるデータを公開しているサイトのURLは 後で紹介します
114. FOSS4G 2017 Hokkaido 114 様々なデータ処理 属性データの結合 まず個別扱いになっている飛び地や離島を 市町村ごとのデータに融合します。 都道府県データを 作った時と同じ手順です 【polbnda_jpn】レイヤを【laa】市町村名を元に融合します。 【practice】フォルダ内に『sityoson.shp』を保存
115. FOSS4G 2017 Hokkaido 115 様々なデータ処理 属性データの結合 まず個別扱いになっている飛び地や離島を市町村ごとに 1つのデータに統合します。 見かけ上、飛び地のままですが 地物は、1つになりました 見かけ上、飛び地のままですが 地物は、1つになりました
116. FOSS4G 2017 Hokkaido 116 様々なデータ処理 属性データの結合 人口データの用意 https://www.e-stat.go.jp/SG1/estat/eStatTopPortal.do 　政府統計の総合窓口 e-Stat （今回はデータを用意してあります）
117. FOSS4G 2017 Hokkaido 117 様々なデータ処理 属性データの結合 dataフォルダの中に、平成27年の国勢調査情報があります 　￥2017_hanson_intro\data\pop.csv QGISに取り込むために、内容を若干編集しています。 参考に、編集前のデータ【国勢調査_2015_元データ.csv】も同じフォルダに入っています。
118. FOSS4G 2017 Hokkaido 118 様々なデータ処理 属性データの結合 【pop.csv】ファイルをQGISに追加 ←【ベクタレイヤの追加】 　　もしくは、 ↓ファイルをドラッグ＆ドロップ
119. FOSS4G 2017 Hokkaido 119 様々なデータ処理 属性データの結合 【pop】レイヤが追加されたのを確認したら 【sityoson】のプロパティを 　　　　　　　　　　開いてください
120. FOSS4G 2017 Hokkaido 120 様々なデータ処理 属性データの結合 【sityoson】の属性データと【pop.csv】を結合 　両方のデータの共通する項目を対応付けさせます
121. FOSS4G 2017 Hokkaido 121 様々なデータ処理 属性データの結合 【sityoson】の属性データと【pop.csv】を結合 【結合】を選択して、 【＋】をクリック 【結合】を選択して、 【＋】をクリック
122. FOSS4G 2017 Hokkaido 122 様々なデータ処理 属性データの結合 ・レイヤの結合 → pop ・フィールドを結合する → ID ・ターゲットフィールド → adm_code
123. FOSS4G 2017 Hokkaido 123 様々なデータ処理 属性データの結合 【sityoson】の属性テーブルを確認してみよう
124. FOSS4G 2017 Hokkaido 124 様々なデータ処理 属性データの結合 この段階では、まだQGIS上で結合されているだけのため、 csvファイルを別のフォルダに移動させたり、削除すると 【sityoson】の結合した属性データも消えてしまいます。 【sityoson】レイヤを右クリックして、 『名前をつけて保存』で新たなシェープファイルとして保存すると 結合した属性データも反映された形で保存されます。 QGIS上で結合されているだけの状態のままにしておけば csvファイルを編集することでQGISにも編集内容を反映させること ができるということです。
125. FOSS4G 2017 Hokkaido 125 様々なデータ処理 属性データの結合 今回は、 今回は、csv csvファイルを結合させましたが、 ファイルを結合させましたが、 オープンソースのオフィスソフト『 オープンソースのオフィスソフト『LibreOffice LibreOffice』で作成した 』で作成した .ods .odsファイルも ファイルもQGIS QGISで読み込むことができます。 で読み込むことができます。 Excel Excelとほぼ同感覚で使えるソフトウェアなので、オススメです とほぼ同感覚で使えるソフトウェアなので、オススメです http://ja.libreoffice.org/
126. FOSS4G 2017 Hokkaido 126 様々なデータ処理 フィールド計算機 人口密度を計算してみよう
127. FOSS4G 2017 Hokkaido 127 様々なデータ処理 フィールド計算機 下準備：プロジェクトのプロパティ ・楕円体を世界基準の【GRS1980】に変更 ・距離、面積の単位が メートル法になっていることを確認してください ・楕円体を世界基準の【GRS1980】に変更 ・距離、面積の単位が メートル法になっていることを確認してください
128. FOSS4G 2017 Hokkaido 128 様々なデータ処理 フィールド計算機 人口密度を計算してみようとは言ったものの… 属性データに面積はない…
129. FOSS4G 2017 Hokkaido 129 様々なデータ処理 フィールド計算機 ならば、まず面積をGISに計算させよう！ ②【フィールド計算機を開く】 ②【フィールド計算機を開く】 ①【編集モードの切替】をON ①【編集モードの切替】をON
130. FOSS4G 2017 Hokkaido 130 様々なデータ処理 フィールド計算機 面積を計算する 【出力フィールド】 → area 【フィールドタイプ】 → 小数点付き数値 【出力フィールド長】 → 10 【精度】 → 2（小数点以下桁数） 【ジオメトリ】内の 【$area】をダブルクリックすると 『式』に反映されます。 単位が平方メートルなので、 平方キロメートルにするため /10^6 を追加入力します （1000000ベタ打ちでもOK）
131. FOSS4G 2017 Hokkaido 131 様々なデータ処理 フィールド計算機 面積（area）が追加されました。 引き続き、人口密度を計算しましょう。 もう一度、フィールド計算機を開きます。
132. FOSS4G 2017 Hokkaido 132 様々なデータ処理 フィールド計算機 人口密度を計算する 【出力フィールド】などは、画像を参照 【フィールドと値】から pop_2015 (2015年の人口データ）を ダブルクリック 除算記号『/』入力後 area をダブルクリック
133. FOSS4G 2017 Hokkaido 133 様々なデータ処理 フィールド計算機 人口密度カラムが追加されました 編集内容を保存してから、 編集モードをOFFにします 編集内容を保存してから、 編集モードをOFFにします
134. FOSS4G 2017 Hokkaido 134 様々なデータ処理 フィールド計算機 人口密度で地図を塗り分けてみよう 【段階に分けられた】設定による塗り分け例 【段階に分けられた】設定による塗り分け例
135. FOSS4G 2017 Hokkaido 135 様々なデータ処理
136. FOSS4G 2017 Hokkaido 136 様々なデータ処理 ボロノイ図の作成 ボロノイ図とは 　空間内に複数のポイントが配置されている時、　 　どの点に最も近いかによって分割してできる図。
137. FOSS4G 2017 Hokkaido 137 様々なデータ処理 ボロノイ図の作成 例えば 　家から一番近いコンビニは？
138. FOSS4G 2017 Hokkaido 138 様々なデータ処理 ボロノイ図の作成 コンビニレイヤの追加 　2017_hanson_intro\vector\practice\convenience.shp 地図を室蘭市に移動させてください 地図を室蘭市に移動させてください コンビニのデータは、OpenStreetMapを使用
139. FOSS4G 2017 Hokkaido 139 様々なデータ処理 ボロノイ図の作成 【ベクタ】→【ジオメトリツール】→【ボロノイポリゴン】
140. FOSS4G 2017 Hokkaido 140 様々なデータ処理 ボロノイ図の作成 【入力ポイントベクタレイヤ】 → convenience 【バッファ領域】 → 60％ 【ポリゴンの出力シェープファイル】 　　　　　　　　→ vector\practice\voronoi.shp
141. FOSS4G 2017 Hokkaido 141 様々なデータ処理 ボロノイ図の作成
142. FOSS4G 2017 Hokkaido 142 様々なデータ処理 コンビニの勢力図を作ってみよう まず、ボロノイ図を室蘭市の形に切り取ります 　【sityoson】レイヤを選択して、室蘭市を選択します ①sityosonレイヤを選択 ①sityosonレイヤを選択 ②地物選択ツールを選択 ②地物選択ツールを選択 ③室蘭市を選択 ③室蘭市を選択
143. FOSS4G 2017 Hokkaido 143 様々なデータ処理 コンビニの勢力図を作ってみよう 室蘭市を選択したら、 【ベクタ】→【空間演算ツール】→【クリップ】
144. FOSS4G 2017 Hokkaido 144 様々なデータ処理 コンビニの勢力図を作ってみよう 【入力ベクタレイヤ】 → voronoi 【クリップレイヤ】 → sityoson 【選択地物のみを利用する】にチェック ※忘れないように！ 【出力シェープファイル】 → vector\practice\voro_clip.shp
145. FOSS4G 2017 Hokkaido 145 様々なデータ処理 コンビニの勢力図を作ってみよう ボロノイ図が室蘭市の形に
146. FOSS4G 2017 Hokkaido 146 様々なデータ処理 コンビニの勢力図を作ってみよう ボロノイ図には、元になったポイントデータの 属性データが引き継がれているので、コンビニの名前で分類して色分けしてみよう
147. FOSS4G 2017 Hokkaido 147 様々な空間演算処理の紹介 これまでに、【クリップ】と【融合】を使用してきましたが、 他の処理方法についても簡単に紹介しておきます。
148. FOSS4G 2017 Hokkaido 148 様々な空間演算処理の紹介 凸包 全ての地物を内側に含むポリゴン
149. FOSS4G 2017 Hokkaido 149 様々な空間演算処理の紹介 統合 2つのレイヤを1つに
150. FOSS4G 2017 Hokkaido 150 様々な空間演算処理の紹介 バッファ e.g. コンビニから1km圏内
151. FOSS4G 2017 Hokkaido 151 様々な空間演算処理の紹介 交差・クリップ 室蘭市内で、コンビニから1km圏内 交差の場合は、2つのレイヤが統合されます
152. FOSS4G 2017 Hokkaido 152 様々な空間演算処理の紹介 差分 室蘭市内で、コンビニから1km圏外
153. FOSS4G 2017 Hokkaido 153 空間検索の紹介 空間検索 2つのレイヤ間で、様々な条件により地物を検索（選択）します
154. FOSS4G 2017 Hokkaido 154 空間検索の紹介 空間検索 どこに住んでいても、 必ず1km圏内にコンビニがある室蘭市内の地域
155. FOSS4G 2017 Hokkaido 155 空間検索の紹介 空間検索 検索結果から、別の条件で地物を絞り込んだり、 選択した地物だけを新しいレイヤとして独立させることができます どちらかをクリックすると レイヤを作成できます どちらかをクリックすると レイヤを作成できます 選択を絞り込む場合 選択を絞り込む場合
156. FOSS4G 2017 Hokkaido 156 空間検索の紹介 空間検索 新しいレイヤが追加されます 新しいレイヤが追加されます
157. FOSS4G 2017 Hokkaido 157 1．GISって、FOSS4Gって何？ 　 2．基本操作 　　　　データ表示（ベクタ・ラスタ）　測地系・座標系って何？ 3．応用操作 　　　　属性データを活用した地図の表示　ラベルの表示 4．様々なデータ処理 　　　　融合　属性結合　ボロノイ図の作成　様々な処理方法の紹介 5．エクスポート 　　　　画像の出力　プリントコンポーザ 6．プラグイン紹介 本日のお品書き
158. FOSS4G 2017 Hokkaido 158 エクスポート 地図を外部に出力する 作成した地図を外部出力する方法が幾つかあります ・画像（jpg、png、bmp、tifなど） ・kmz（GoogleEarth、ハンディGPS、スマホ） ・プリントコンポーザ（印刷、PDF、画像）
159. FOSS4G 2017 Hokkaido 159 エクスポート 画像として出力 【プロジェクト】→【画像として保存】 　ディスプレイで表示している内容がそのまま画像(jpg、png、tifなど)になります。 　ワールドファイルも作成されます。
160. FOSS4G 2017 Hokkaido 160 エクスポート kmzとして出力 プラグイン【GEarthView】【GarminCustomMap】 　ディスプレイに表示している内容を 　そのままGoogleEarthに表示できる形式に変換してくれるプラグインです。 【GEarthView】 ・ GoogleEarthを操作すると、連動してQGISの地図が動きます。 ・ 選択していたレイヤ（1つ）が、 　 GoogleEarth上で属性データが確認できる形に変換されます。 【GarminCustomMap】 ・ kmzファイルが出力されます。 ・ Garmin社製ハンディGPSで表示することができます。 ・ kmzファイルに対応したスマホアプリで表示することができます。 　（e.g. FieldAccess2、Geographica） ※著作権、Googleの利用規約的にスクリーンショット省略 ※プラグインのインストール方法などは後述します
161. FOSS4G 2017 Hokkaido 161 エクスポート プリントコンポーザ レイアウトを整えて印刷することができます 　・凡例や縮尺などの追加 　・PDFや画像としても出力できます 　　　　　　　　↑解像度の設定ができるので【画像として保存】より綺麗に出力できます。 先ほど作ったコンビニ勢力図をレイアウトしてみよう 　・凡例、縮尺、タイトルの追加 　・PDFで出力 　　　　他にも多くの機能がありますが、今回はここまでやります
162. FOSS4G 2017 Hokkaido 162 エクスポート プリントコンポーザ 【volo_clip】レイヤを表示させてください。 もしくは、 【resurrection】フォルダ内の【12_勢力図.qgs】を開いてください。
163. FOSS4G 2017 Hokkaido 163 エクスポート プリントコンポーザ 【プロジェクト】 → 【新規プリントコンポーザ】 コンポーザタイトル　→　sample
164. FOSS4G 2017 Hokkaido 164 エクスポート プリントコンポーザ 印刷イメージ 印刷イメージ アイテム設定 アイテム設定 レイアウト管理ツール レイアウト管理ツール
165. FOSS4G 2017 Hokkaido 165 エクスポート プリントコンポーザ コンポーザ複製 プロジェクトの保存 コンポーザマネージャ 新規コンポーザ テンプレートから アイテムを追加 テンプレートとして保存 PDFとして出力 印刷 イメージ出力 SVG出力 コンポーザツールバー
166. FOSS4G 2017 Hokkaido 166 エクスポート プリントコンポーザ 全画面ズーム 100%にズーム 再描画 拡大 縮小 ナビゲーションツールバー
167. FOSS4G 2017 Hokkaido 167 エクスポート プリントコンポーザ コンポーザの移動 ズーム イメージ追加 アイテムの選択・移動 ツールボックス 新規地図追加 コンテンツの移動 凡例追加 ラベル追加 スケール追加 図形追加 矢印追加 属性テーブル追加 HTMLフレーム 追加
168. FOSS4G 2017 Hokkaido 168 エクスポート プリントコンポーザ アイテムのグループ化 グループ化解除 アイテムの整列 選択アイテムのロック アクションツールバー 全アイテムロック解除 アイテムの順序変更
169. FOSS4G 2017 Hokkaido 169 エクスポート 出力サイズの設定 コンポジションで、ページサイズ等を設定できます A4、横になっていると思います。 今回は特に設定の必要はありません A4、横になっていると思います。 今回は特に設定の必要はありません
170. FOSS4G 2017 Hokkaido 170 エクスポート 地図を追加する 新規地図追加アイコンをクリック 地図を表示させたい範囲をドラッグ 地図を表示させたい範囲をドラッグ
171. FOSS4G 2017 Hokkaido 171 エクスポート 地図を追加する 表示させた地図は、 【コンテンツの移動】アイコンをクリックしてから ドラッグで動かすことができます 表示させた地図は、 【コンテンツの移動】アイコンをクリックしてから ドラッグで動かすことができます 地図の縮尺は、 マウスホイールでも操作できますが 具体的な数値を直接入力した方が良いです 地図の縮尺は、 マウスホイールでも操作できますが 具体的な数値を直接入力した方が良いです
172. FOSS4G 2017 Hokkaido 172 エクスポート 凡例を追加する 凡例追加アイコンをクリック 追加したい場所をクリック。 最初は全レイヤの項目が表示されます 追加したい場所をクリック。 最初は全レイヤの項目が表示されます
173. FOSS4G 2017 Hokkaido 173 エクスポート 凡例を追加する アイテムプロパティをクリックし、 自動アップデートのチェックを外します。 必要ない項目を選択して　　　で削除 　　　で、項目名を修正することができます 必要ない項目を選択して　　　で削除 　　　で、項目名を修正することができます
174. FOSS4G 2017 Hokkaido 174 エクスポート 縮尺を追加する スケールバー追加アイコンをクリック 追加したい場所をクリック 追加したい場所をクリック
175. FOSS4G 2017 Hokkaido 175 エクスポート 縮尺を追加する 設定により、様々な表現方法が可能です
176. FOSS4G 2017 Hokkaido 176 エクスポート 地図のタイトルを追加する 新規ラベル追加アイコンをクリック 地図上に表示したい文字を入力 地図上に表示したい文字を入力 【フォント】で、文字の体裁を整えます 【フォント】で、文字の体裁を整えます
177. FOSS4G 2017 Hokkaido 177 エクスポート PDFで出力 【PDFとしてエクスポート】アイコンをクリックして、任意の場所にPDFファイルを保存
178. FOSS4G 2017 Hokkaido 178 1．GISって、FOSS4Gって何？ 　 2．基本操作 　　　　データ表示（ベクタ・ラスタ）　測地系・座標系って何？ 3．応用操作 　　　　属性データを活用した地図の表示　ラベルの表示 4．様々なデータ処理 　　　　融合　属性結合　ボロノイ図の作成　様々な処理方法の紹介 5．エクスポート 　　　　画像の出力　プリントコンポーザ 6．プラグイン紹介 本日のお品書き
179. FOSS4G 2017 Hokkaido 179 プラグイン紹介 プラグイン QGISに機能を追加または強化するために利用するものです 世界各地で開発が行われています。 　・オフィシャルプラグインのリスト（2017/6/4現在 772個） 　・http://plugins.qgis.org/plugins/
180. FOSS4G 2017 Hokkaido 180 プラグイン紹介 プラグインのインストール 【プラグイン】→【プラグインの管理とインストール】（要ネット環境） チェックボックスがついたプラグインは インストール済のものです。 チェックボックスにより、 プラグインのON/OFFが可能です チェックボックスがついたプラグインは インストール済のものです。 チェックボックスにより、 プラグインのON/OFFが可能です
181. FOSS4G 2017 Hokkaido 181 プラグイン紹介 OpenLayers Plugin OSM、Googleなどのインターネット地図をレイヤとして追加できます。
182. FOSS4G 2017 Hokkaido 182 プラグイン紹介 OpenLayers Plugin 地図は、無料で使えるものでも著作物であることには変わりません。 著作権法・利用規約に則って地図を利用する必要があります。 例えば、Googleの地図は印刷することは認められているが、 配布することは禁止されている、というようなことです。 詳しくは、各利用規約を確認してください。 参考： WEB地図ってどこまで自由に使用できるの？ 森林土木memo 　　　　　http://koutochas.seesaa.net/article/382139266.html
183. FOSS4G 2017 Hokkaido 183 プラグイン紹介 Qgis2threejs DEM(標高)データを元に、3D化
184. FOSS4G 2017 Hokkaido 184 プラグイン紹介 Cartogram 統計地図の作成
185. FOSS4G 2017 Hokkaido 185 プラグイン紹介 go2streetview 地図上で指定した場所のストリートビューを表示 ※Google Maps API Key が必要です
186. FOSS4G 2017 Hokkaido 186 プラグイン紹介 Profile Tool、QProf、VoGIS ProfilTool 断面図・縦断図の作成　参考　https://www.slideshare.net/Mayumit/qgis-24747427
187. FOSS4G 2017 Hokkaido 187 プラグイン紹介 ・MMQGIS 　　- 様々なベクタ解析機能 ・Value Tool 　　- ラスタにマウスカーソルをのせると属性値が確認できます ・Multi-distance buffer 　　- 距離の異なる複数のバッファを一度に作ることができます ・realcentroid 　　- ポリゴンの重心にポイントデータを作成できます ・Rectangles Ovals Digitizing 　　- 長方形・円・楕円を作成できます ・QuickOSM 　　- OpenStreetMapのデータを抽出してダウンロードできます
188. FOSS4G 2017 Hokkaido 188 WMS・WMTSレイヤ 時間があれば…
189. FOSS4G 2017 Hokkaido 189 WMS・WMTSレイヤ WMSレイヤ・WMTSレイヤの利用 Web Map Service ・ Web Map Tile Service ラスタデータをweb配信するサービス 地図画像をダウンロードしてQGISに表示することができます 主なWMS・WMTSレイヤ ・地理院タイル（国土地理院） 　　　https://github.com/gsi-cyberjapan/experimental_wmts ・基盤地図情報25000（農研機構） 　　　http://www.finds.jp/mapprv/index.html.ja ・シームレス地質図（産総研） 　　　https://gbank.gsj.jp/owscontents/ ・エコリス地図タイル（株式会社エコリス） 　　　http://map.ecoris.info/
190. FOSS4G 2017 Hokkaido 190 WMS・WMTSレイヤ WMTSレイヤを表示してみよう GitHubの【地理院タイルのWMTSメタデータ提供実験】サイトを開きます。 　　　　https://github.com/gsi-cyberjapan/experimental_wmts 『地理院タイル wmts』でググれば出てきます。
191. FOSS4G 2017 Hokkaido 191 WMS・WMTSレイヤ WMTSレイヤを表示してみよう 少しスクロールして、 WMTSメタデータ(軽量版)のURLをコピー
192. FOSS4G 2017 Hokkaido 192 WMS・WMTSレイヤ WMTSレイヤを表示してみよう 【レイヤ】→【レイヤの追加】→【WMS/WMTSレイヤの追加】
193. FOSS4G 2017 Hokkaido 193 WMS・WMTSレイヤ WMTSレイヤを表示してみよう 【レイヤを追加】ウィンドウが開いたら、【新規】をクリック 【名称】 → 地理院タイルLite 【URL】 → コピーしたURL 入力したら【OK】をクリック
194. FOSS4G 2017 Hokkaido 194 WMS・WMTSレイヤ WMTSレイヤを表示してみよう 【接続】をクリック 追加できるレイヤの一覧が表示されるので、 標準地図を選択して、【追加】をクリック
195. FOSS4G 2017 Hokkaido 195 WMS・WMTSレイヤ WMTSレイヤを表示してみよう 地理院地図が表示されます
196. FOSS4G 2017 Hokkaido 196 おつかれさまでした 機能はまだまだたくさんあります。さて、どうする？ ・調べる 　　- web（Google、OSGeoJP、Youtube、slideshare） 　　- 本（『統計・防災・環境情報がひと目でわかる地図の作り方』 　　　　　　　『林業QGIS徹底使いこなしガイド』 etc.） ・聞く（友達、仲間、web、ML） ・試してみる 　　- 今回の配布データ 　　- オープンデータ（室蘭市のシェープファイルなど） ・手順は記録しておく 　　- ファイル名に番号を振るなど分かりやすく残しておく ・発信する、仲間を増やす 　　- blog、SNS
197. FOSS4G 2017 Hokkaido 197 参考サイト データのダウンロード ・地理空間情報ライブラリ 　　　http://geolib.gsi.go.jp/ ・G空間情報センター 　　　https://www.geospatial.jp/gp_front/ ・基盤地図情報サイト 　　　http://www.gsi.go.jp/kiban/ ・国土数値情報ダウンロードサービス 　　　http://nlftp.mlit.go.jp/ksj/ ・政府統計の総合窓口 e-Stat 　　　https://www.e-stat.go.jp/SG1/estat/eStatTopPortal.do ・自然環境調査Web-GIS 　　　http://gis.biodic.go.jp/webgis/index.html ・衛星データ検索システム MADAS 　　　https://gbank.gsj.jp/madas/ ・国土調査（土地分類基本調査・水基本調査） 　　　http://nrb-www.mlit.go.jp/kokjo/inspect/inspect.html ・地すべり地形GISデータ 　　　http://dil-opac.bosai.go.jp/publication/nied_tech_note/landslidemap/gis.html WMS・WMTS ・地理院タイル 　　　https://github.com/gsi-cyberjapan/experimental_wmts ・基盤地図情報25000 　　　http://www.finds.jp/mapprv/index.html.ja ・シームレス地質図 　　　https://gbank.gsj.jp/owscontents/ ・エコリス地図タイル 　　　http://map.ecoris.info/ その他 ・QGIS初心者質問グループ 　　　https://groups.google.com/forum/#!forum/qgisshitumon01 ・QGIS入門 　　　https://sites.google.com/site/qgisnoiriguchi/ ・FOSS4G Advent Calendar 　　　http://qiita.com/advent-calendar/2016/foss4g
