IoTで農家を守れ! LTE-M Button Plusを利用した 箱罠動作検知システム
Yamamoto Kazuhisa
February 08, 2020
Technology
1
3.4k
IoTで農家を守れ! LTE-M Button Plusを利用した 箱罠動作検知システム
2020.02.08に開催された第4回 IoT勉強会 in 岡山での発表資料です。
Yamamoto Kazuhisa
February 08, 2020
Tweet
Share
More Decks by Yamamoto Kazuhisa
See All by Yamamoto Kazuhisa
RDSのSSL/TLS証明書の更新
kazuhisa
1
180
RDSのPostgreSQL9.3を がんばってバージョンアップしてみた
kazuhisa
0
650
AWS Lambdaについて
kazuhisa
1
380
Other Decks in Technology
See All in Technology
EKS AnywhereとIAM Anywhereを組み合わせてみた
regmarmcem
0
430
やってみたLT会 Fleet Managerのススメ
yukiiiiikuma
PRO
0
420
テスト自動化を最速で軌道に乗せるために
nozomiito
0
150
DevRel組織についての考察
taijihagino
PRO
0
160
年700万円損するサーバレスの 認可システムをご紹介します!!
higuuu
3
360
セキュアなTerraformの使い方 ~ 機密情報をコードに含めず環境構築するにはどうしたらいいの?
harukasakihara
9
1.6k
セキュキャンを卒業してその後
kurochan
0
610
エムスリー電子カルテチーム紹介資料
m3_engineering
3
140
セキュリティ・キャンプ全国大会2022 企業紹介イベント/seccamp2022-nikkei
nikkei_engineer_recruiting
0
170
S3Gateway型エンドポイントのありがたさに気づいた話
yukiiiiikuma
PRO
1
140
Microsoft Data Analytics trends : ”Lakehouse” , ”Data Mesh"
ryomaru0825
2
170
Sysdig Secure/Falcoの活用術! ~Kubernetes基盤の脅威モデリングとランタイムセキュリティの強化~
owlinux1000
0
320
Featured
See All Featured
How to train your dragon (web standard)
notwaldorf
60
3.9k
Facilitating Awesome Meetings
lara
29
4.1k
From Idea to $5000 a Month in 5 Months
shpigford
373
44k
What the flash - Photography Introduction
edds
63
10k
Debugging Ruby Performance
tmm1
65
10k
Reflections from 52 weeks, 52 projects
jeffersonlam
337
17k
Infographics Made Easy
chrislema
233
17k
Agile that works and the tools we love
rasmusluckow
319
19k
Stop Working from a Prison Cell
hatefulcrawdad
262
17k
A designer walks into a library…
pauljervisheath
197
16k
Robots, Beer and Maslow
schacon
152
7.2k
Building an army of robots
kneath
299
40k
Transcript

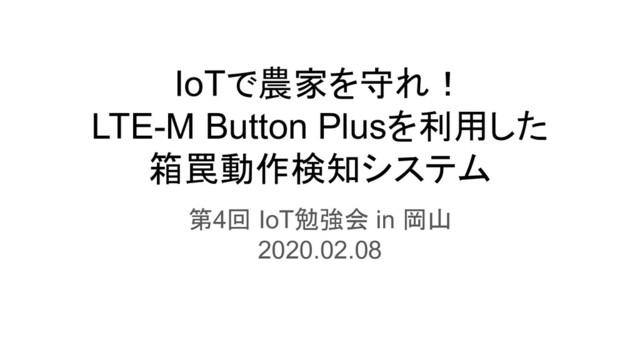

IoTで農家を守れ! LTE-M Button Plusを利用した 箱罠動作検知システム 第4回 IoT勉強会 in 岡山 2020.02.08
自己紹介 • 下山 慎司 ◦ 岡山市内の某ショッピングセンター向けシステム会社勤務 ◦ 経理業務を担当 ◦ アウトドアが好き(釣り、キャンプ、狩猟) •
山本 和久 ◦ 岡山市内の某ショッピングセンター向けシステム会社勤務 ◦ 開発部マネージャ ◦ バイクツーリングが好き ◦ 最近の関心事:アジャイル開発
狩猟編
有害鳥獣とは •イノシシ・ニホンジカ・ニホンザル・クマ等が農林水産物 を食害・人間を襲うなどの害を為す動物のこと どんな被害か •具体的にはクマが人を襲ったり、イノシシ・ニホンジ カが田畑を荒らしたり、収穫前の農作物を食べ尽くす
深刻化するイノシシなど有害鳥獣による被害 有害鳥獣による農作物被害額は年々減っているが 依然として甚大なものとなっている 全体の7割がシカ、イノシ シ、サルによるもの。 岡山県の被害は 年間3億円くらい
ハンターが高齢化、若手不足で今後の農業被害が不安 •岡山県の狩猟登録者はH30年で60歳以上のハンター が6割以上。39歳以下は1割ほど。。。
罠の見回りって結構、たいへんなんです。 •イノシシやシカを捕獲する罠は複数の山にいくつも設置 するため、各山への車移動だけでも結構な時間が必要 •車を降りてから罠を仕掛けたポイントまでは何分も山を 登る場所もあり、罠の見回りするだけでも大変 こんなのあったら良いな~~ ☆獲物が獲れたらスマホに通知がくるシステム。 →わざわざ罠の見回りに行く必要がないので、見回り の負担を軽減できる →獲物が掛かったことを想定して現場に向かうので、
獲物に逆襲されるリスクが低減する。 →獲物が掛かったことを早く知ることで敏速に ジビエとして食肉加工ができる。
技術編
SORACOM LTE-M Button Plus • LTE-M Buttonに接点入力を備えたモデ ル • 外部のセンサー等と連動させることがで
きる • はじめはSORACOM LTE-M Button powered by AWSを検討していたが、「ボ タンを押す」仕掛けを作るのが大変そう だった SORACOM LTE-M Button Plus SORACOM LTE-M Button powered by AWS
SORACOM LTE-M Button Plus • SORACOM LTE-M Button powered by
AWSはハンズオンで試していたの で、AWS IoT 1-Clickにいきなりつなぎ込めるのが魅力 • SORACOM LTE-M Button PlusはSORACOMのサービスを経由する必要があ るので難しくないかな ◦ SORACOM Funnel AWS IoT アダプターを使用してデータを送信する ▪ https://dev.soracom.io/jp/start/funnel_aws_iot/ ◦ こちらのFunnelを使ってAWSにデータを送信する記事がとても分かりやすかったので SORACOM LTE-M Button Plusで行くことに決定!
構成図 SORACOM LTE-M Button Plus Funnel Cloud IoT Core DynamoDB
SES Amazon Connect Lambda Lambda SORACOM AWS 利用者 • Funnelから飛んでくるデータを格 納するテーブル • SIM情報とメールアドレス・や設置 場所を格納するテーブル PUTイベント
デモ
工夫した点 はじめはセンサーが接触したらONとなるように考えていた
工夫した点 下山曰く: 「こういうのがガッシャーンって落ちてくるのに 接触してONだと壊れるじゃろ」
工夫した点 センサーが離れたらONとなる部品を探した
工夫した点 スペースを確保しつつ壊れにくい構成にするこ とができた。
今後の課題 • 機器やマグネットセンサーの耐久性が未知数 ◦ 防塵・防水をどうしていくか ◦ 離れたらONとなる防水のマグネットセンサー知ってたら教えて下さい! • 電池の残量がよくわからない ◦
罠が動作=接点がショートするとバッテリーの寿命を早める ◦ デバイスに対して問い合わせできれば最高 ^ ^ ◦ 現在は毎回電池交換してもらう運用でカバー • 本システムのフロントエンドの画面が無い ◦ 今は設置時にDynamoDBをWebからポチポチメンテしている
