[RSJ26] Hierarchy-Aware Multimodal Retrieval-Augmented Generation for Embodied Question Answering

Transcript

1. 多階層スコアリングに基づく マルチモーダル RAG による Embodied QA ⾼科明哲 1，是⽅諒介 1，王亜楠 2，杉浦孔明 1 1慶應義塾⼤学， 2KDDI総合研究所 -1

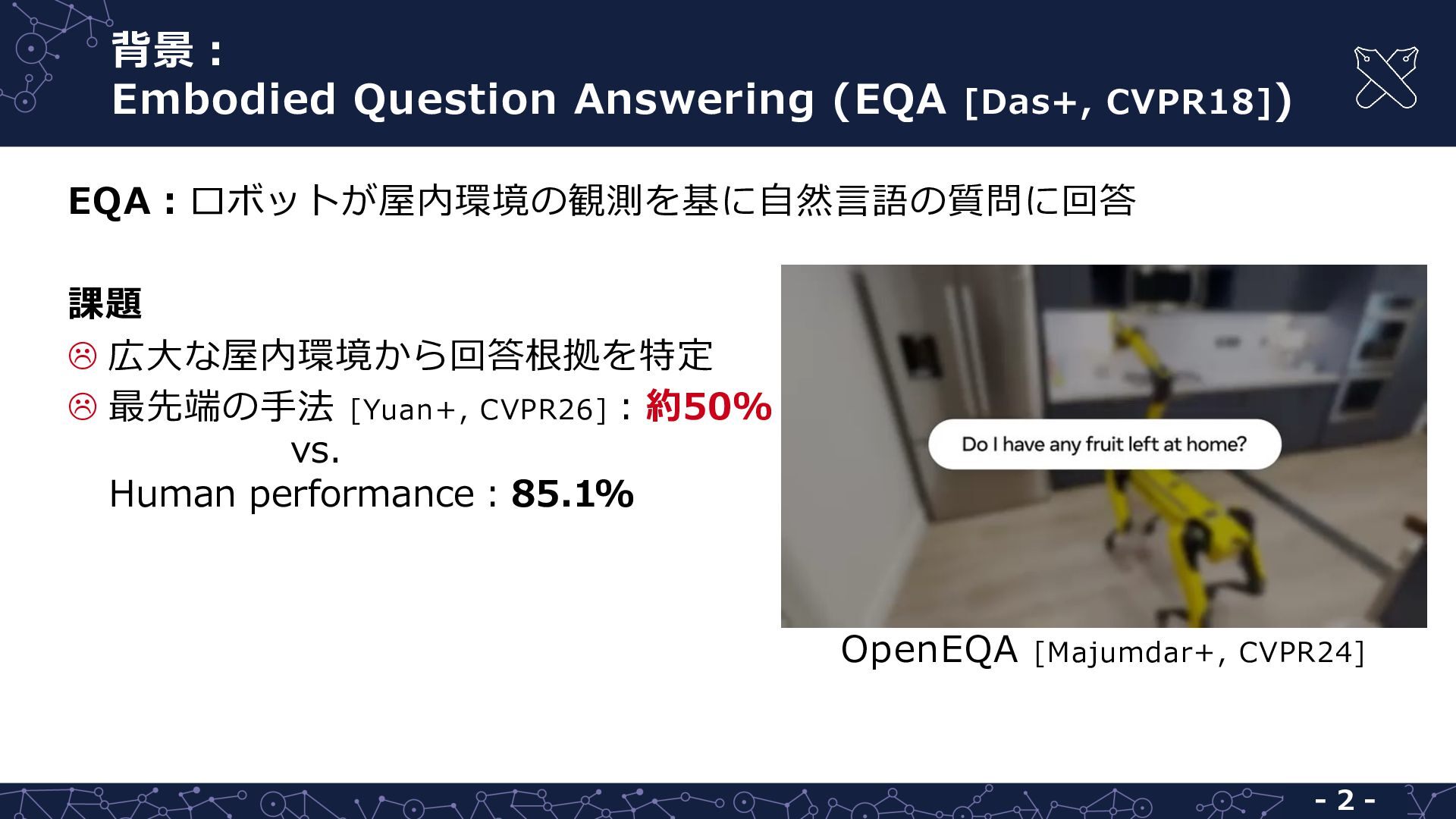

2. 背景︓ Embodied Question Answering (EQA [Das+, CVPR18] ) EQA︓ロボットが屋内環境の観測を基に⾃然⾔語の質問に回答 課題 L 広⼤な屋内環境から回答根拠を特定 L 最先端の⼿法 [Yuan+, CVPR26] ︓約50% vs. Human performance︓85.1% OpenEQA [Majumdar+, CVPR24] -2-

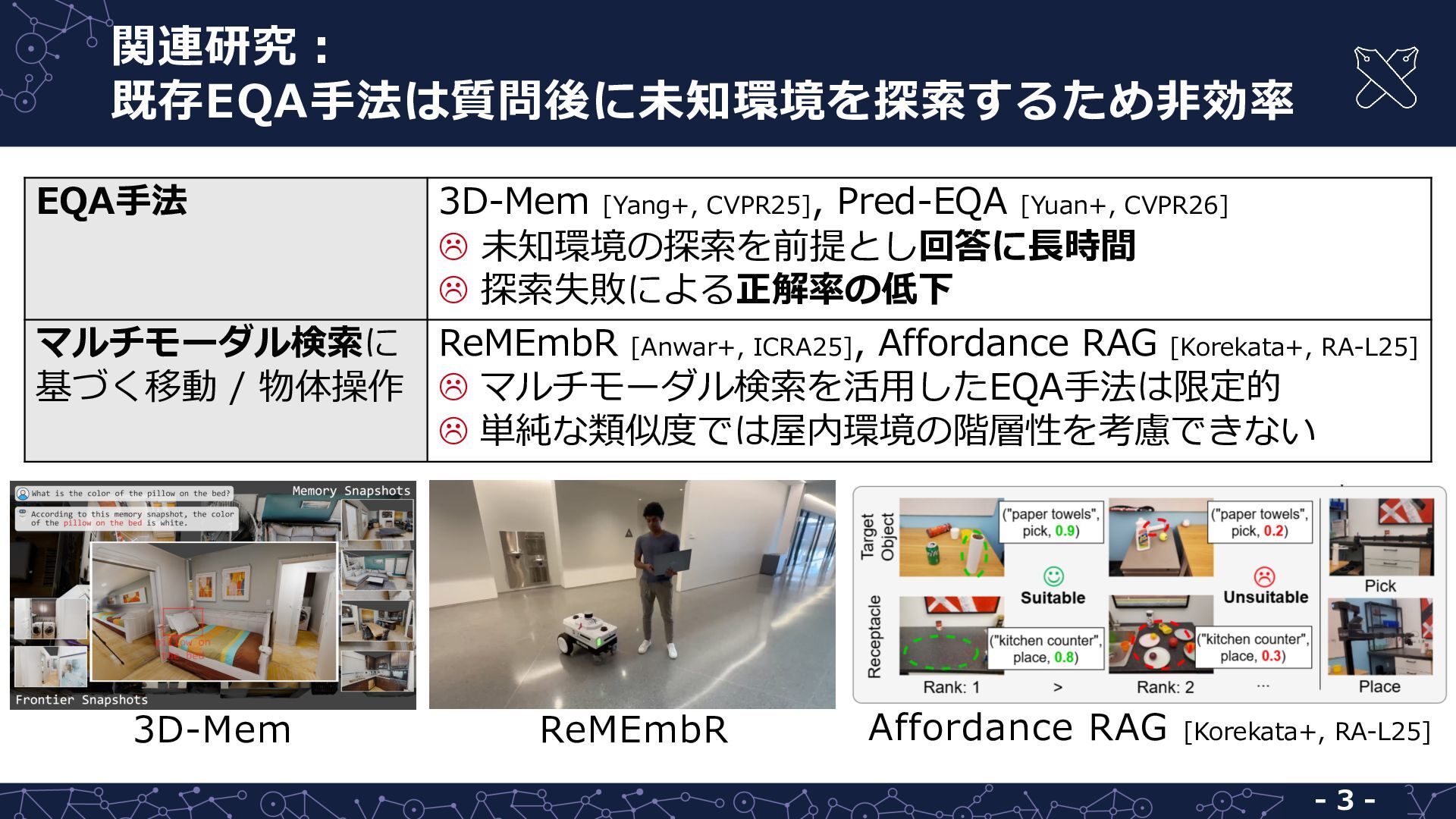

3. 関連研究︓ 既存EQA⼿法は質問後に未知環境を探索するため⾮効率 EQA⼿法 ▪ aaa 3D-Mem [Yang+, CVPR25], Pred-EQA [Yuan+, CVPR26] L 未知環境の探索を前提とし回答に⻑時間 L 探索失敗による正解率の低下 マルチモーダル検索に ReMEmbR [Anwar+, ICRA25], Affordance RAG [Korekata+, RA-L25] 基づく移動 / 物体操作 L マルチモーダル検索を活⽤したEQA⼿法は限定的 L 単純な類似度では屋内環境の階層性を考慮できない 3D-Mem ReMEmbR Affordance RAG [Korekata+, RA-L25] -3-

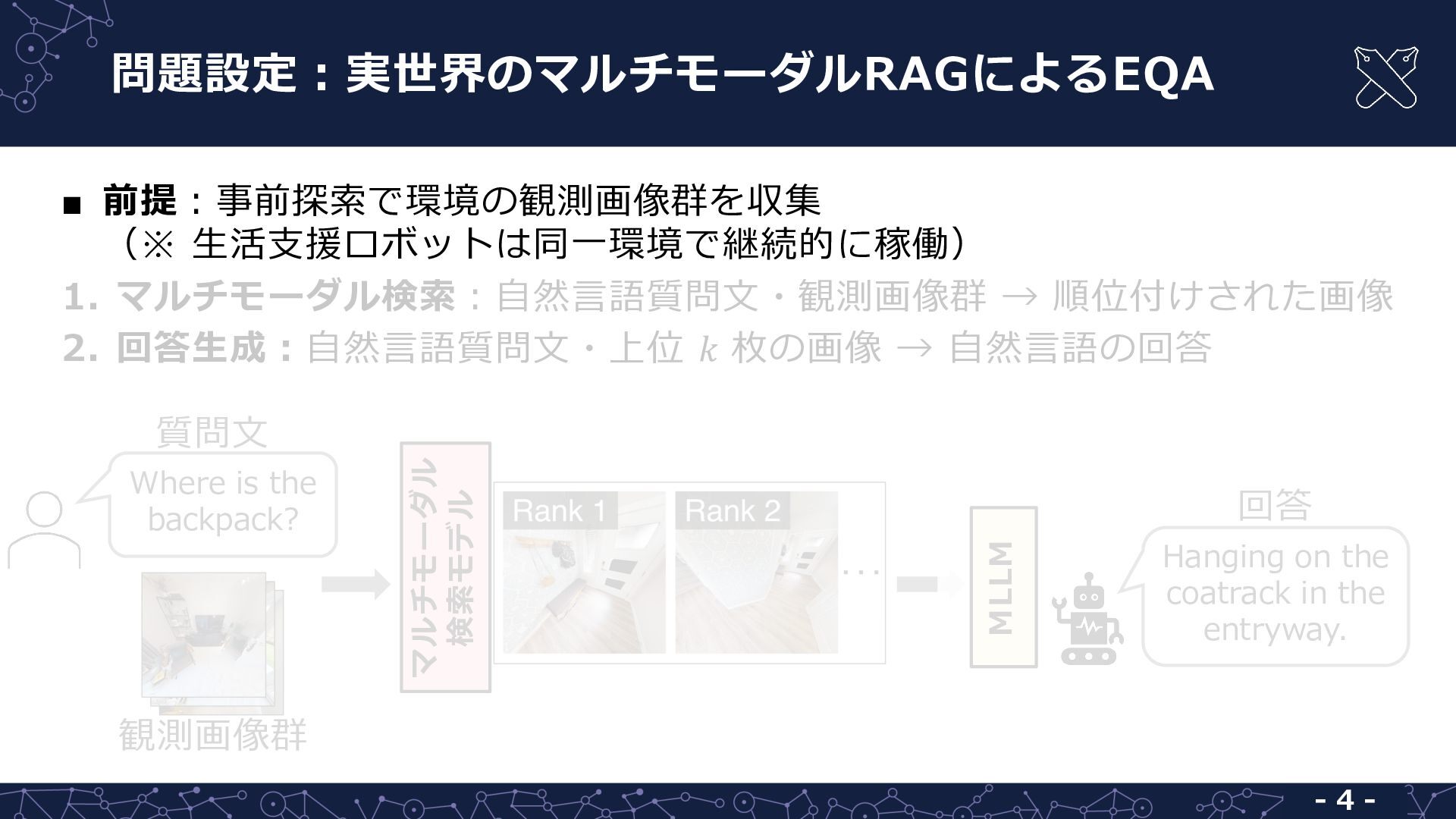

4. 問題設定︓実世界のマルチモーダルRAGによるEQA Where is the backpack? 回答 MLLM 質問⽂ マルチモーダル 検索モデル ▪ 前提︓事前探索で環境の観測画像群を収集 （※ ⽣活⽀援ロボットは同⼀環境で継続的に稼働） 1. マルチモーダル検索︓⾃然⾔語質問⽂・観測画像群 → 順位付けされた画像 2. 回答⽣成︓⾃然⾔語質問⽂・上位 𝑘 枚の画像 → ⾃然⾔語の回答 Hanging on the coatrack in the entryway. 観測画像群 -4-

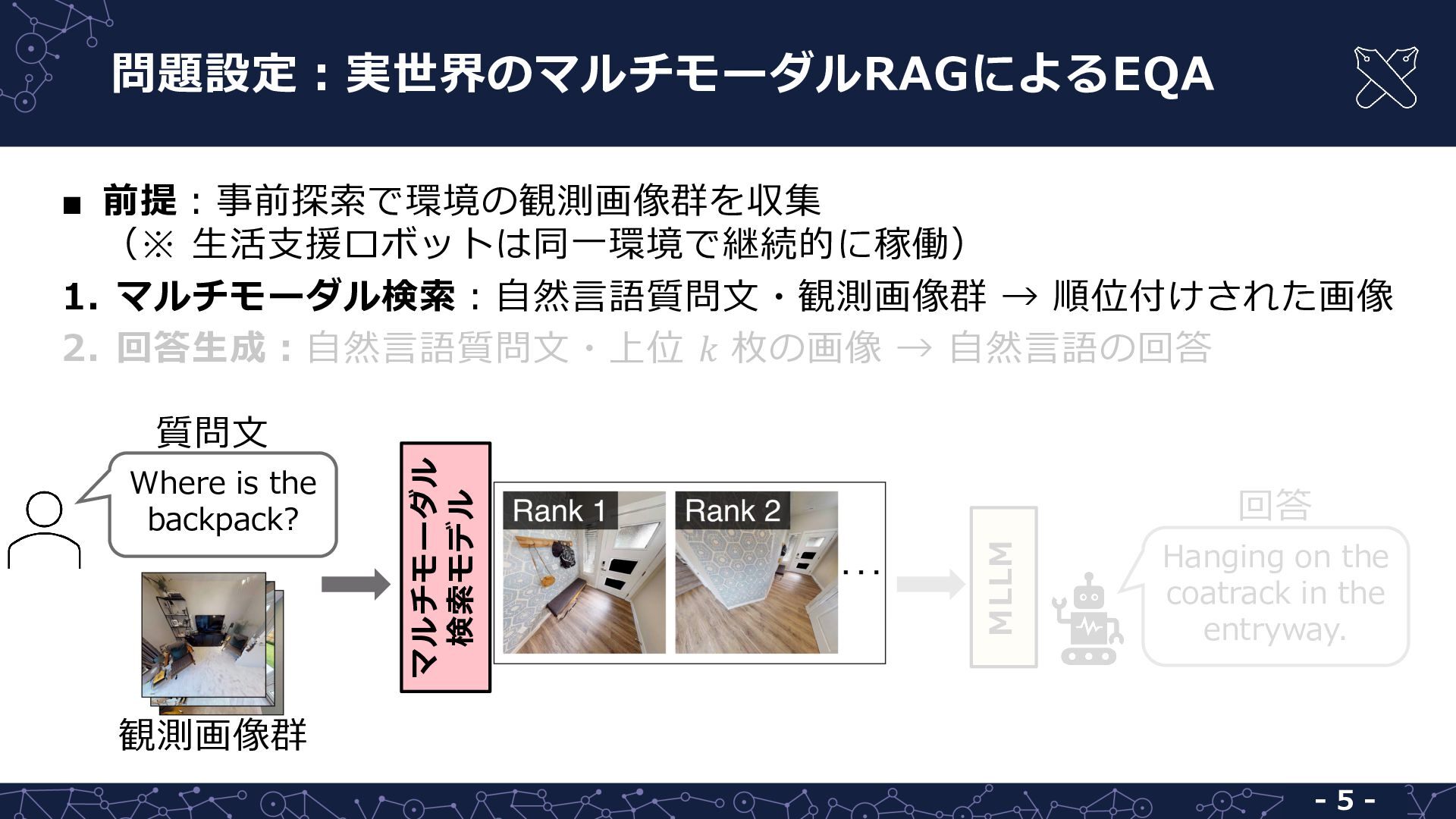

5. 問題設定︓実世界のマルチモーダルRAGによるEQA Where is the backpack? 回答 MLLM 質問⽂ マルチモーダル 検索モデル ▪ 前提︓事前探索で環境の観測画像群を収集 （※ ⽣活⽀援ロボットは同⼀環境で継続的に稼働） 1. マルチモーダル検索︓⾃然⾔語質問⽂・観測画像群 → 順位付けされた画像 2. 回答⽣成︓⾃然⾔語質問⽂・上位 𝑘 枚の画像 → ⾃然⾔語の回答 Hanging on the coatrack in the entryway. 観測画像群 -5-

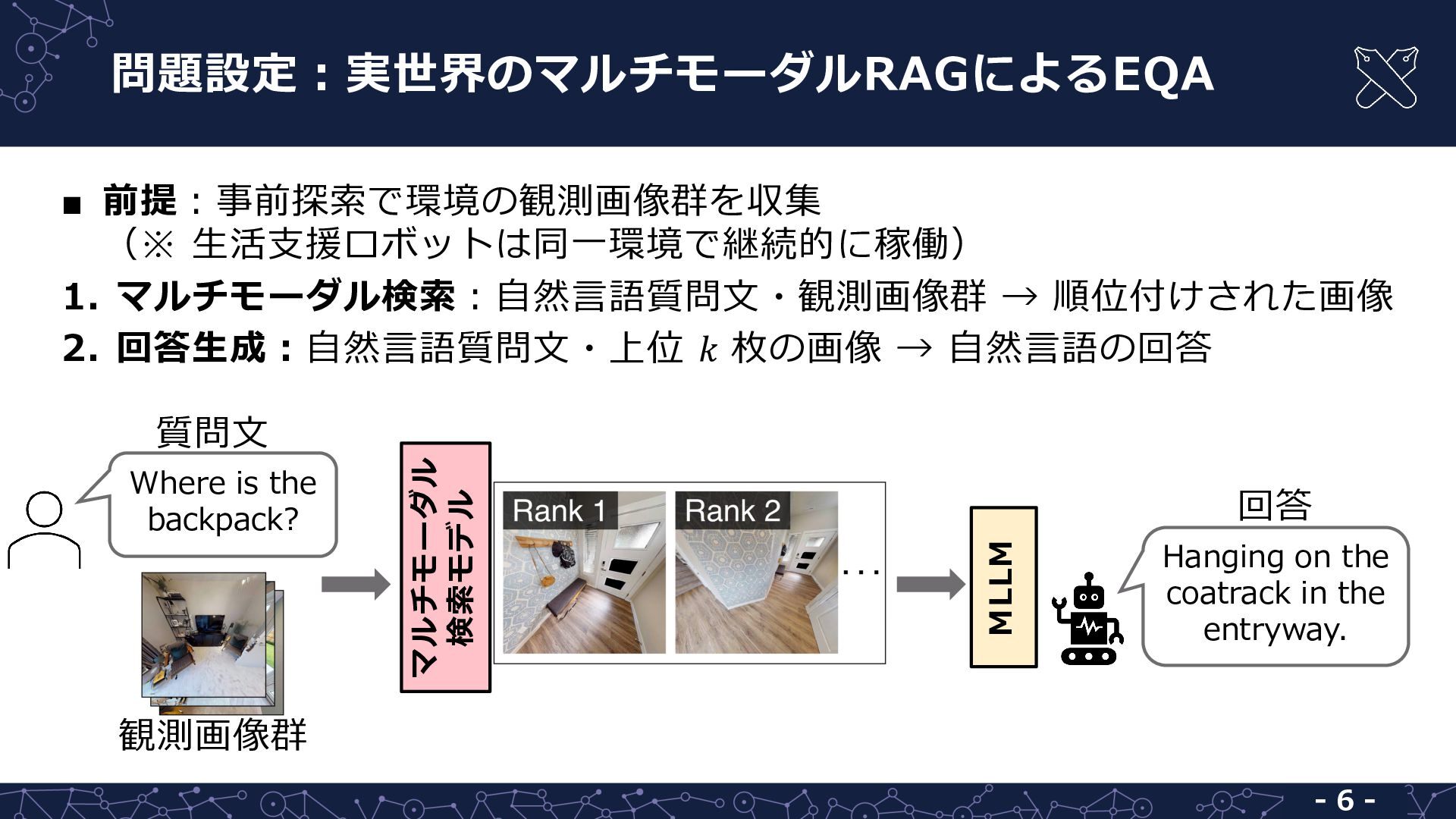

6. 問題設定︓実世界のマルチモーダルRAGによるEQA Where is the backpack? 回答 MLLM 質問⽂ マルチモーダル 検索モデル ▪ 前提︓事前探索で環境の観測画像群を収集 （※ ⽣活⽀援ロボットは同⼀環境で継続的に稼働） 1. マルチモーダル検索︓⾃然⾔語質問⽂・観測画像群 → 順位付けされた画像 2. 回答⽣成︓⾃然⾔語質問⽂・上位 𝑘 枚の画像 → ⾃然⾔語の回答 Hanging on the coatrack in the entryway. 観測画像群 -6-

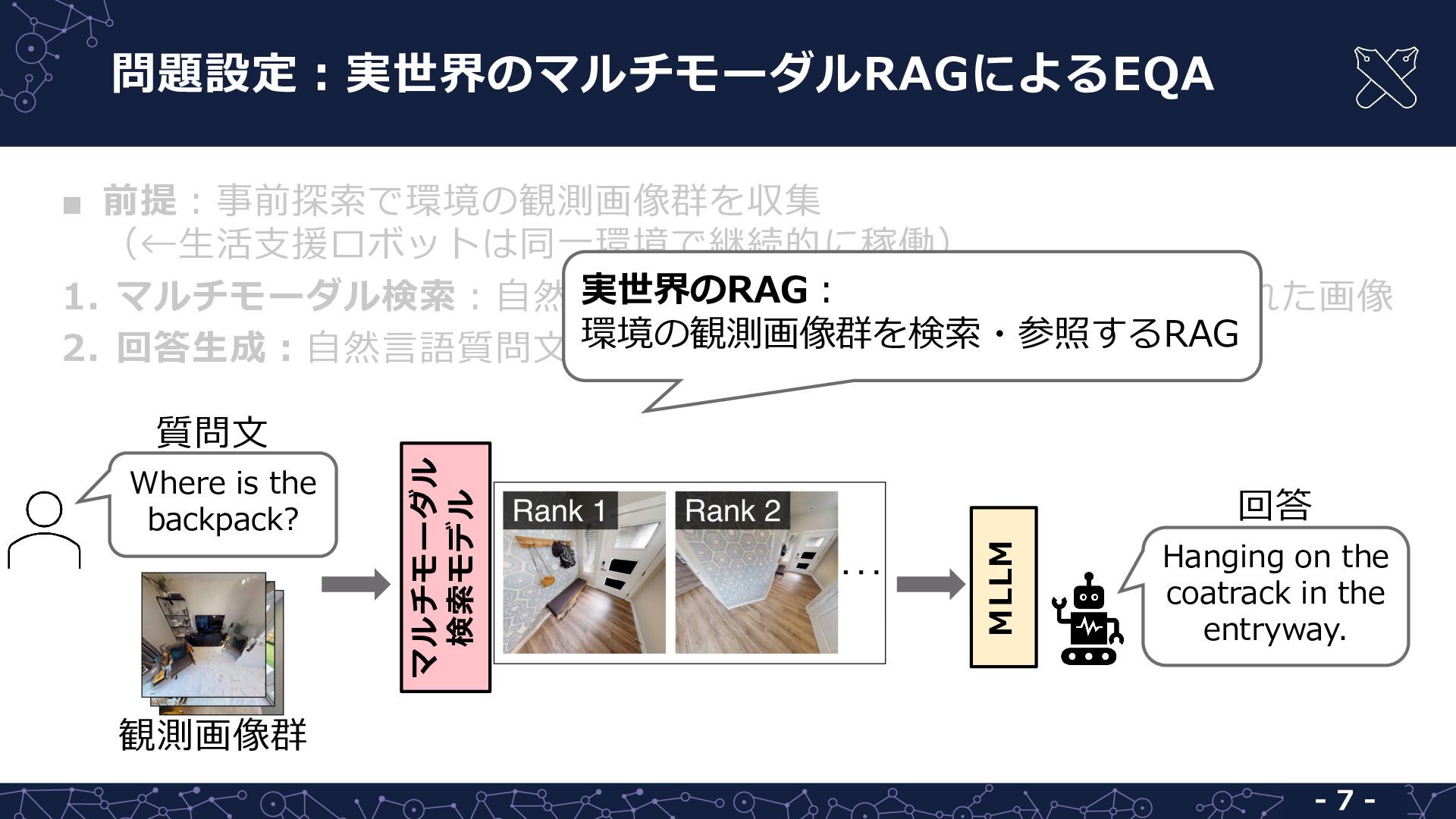

7. 問題設定︓実世界のマルチモーダルRAGによるEQA Where is the backpack? 回答 MLLM 質問⽂ マルチモーダル 検索モデル ▪ 前提︓事前探索で環境の観測画像群を収集 （←⽣活⽀援ロボットは同⼀環境で継続的に稼働） 実世界のRAG︓ 1. マルチモーダル検索︓⾃然⾔語質問⽂・観測画像群 → 順位付けされた画像 環境の観測画像群を検索・参照するRAG 2. 回答⽣成︓⾃然⾔語質問⽂・上位 𝑘 枚の画像 → ⾃然⾔語の回答 Hanging on the coatrack in the entryway. 観測画像群 -7-

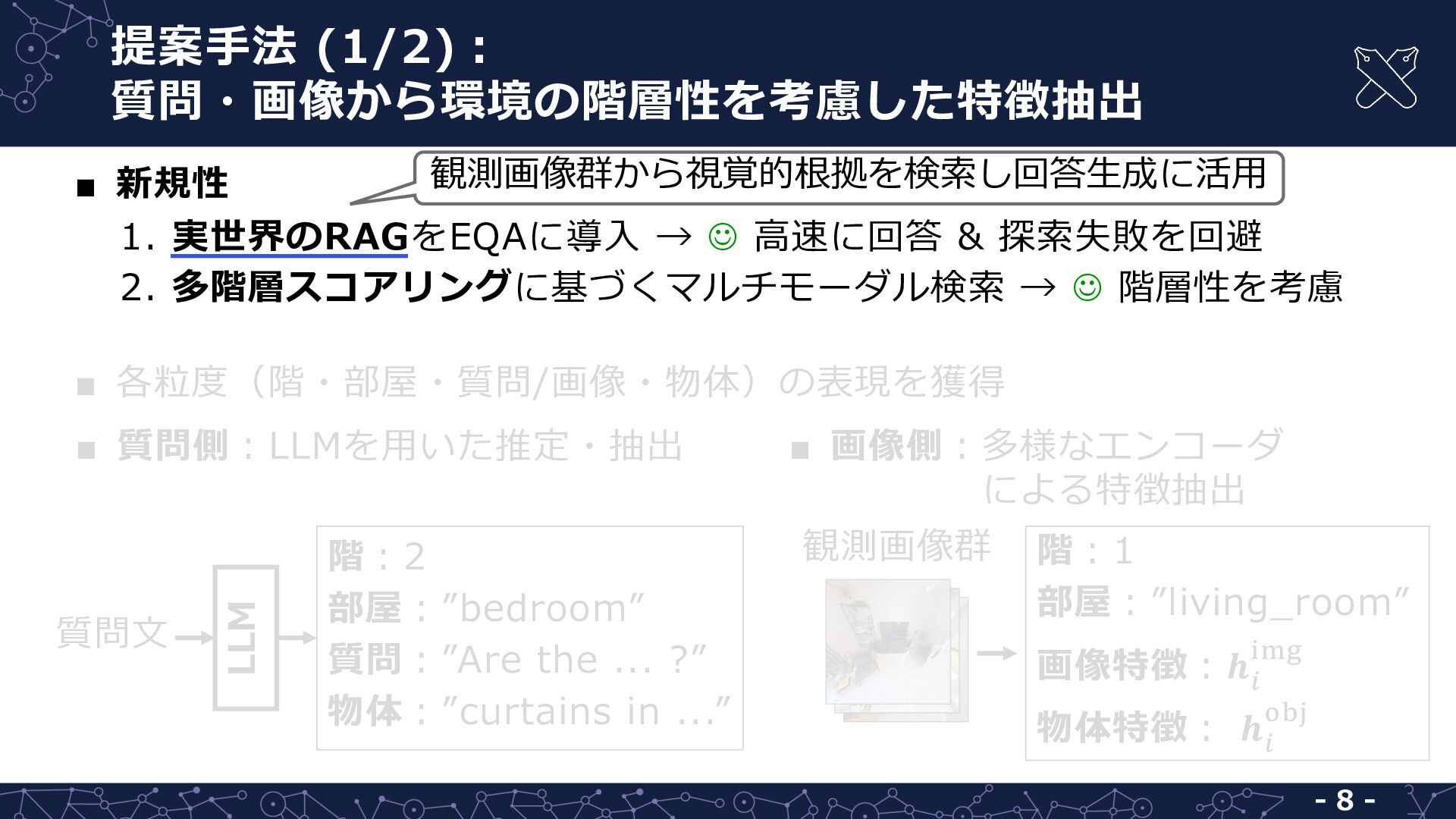

8. 提案⼿法 (1/2)︓ 質問・画像から環境の階層性を考慮した特徴抽出 観測画像群から視覚的根拠を検索し回答⽣成に活⽤ ▪ 新規性 1. 実世界のRAGをEQAに導⼊ → J ⾼速に回答 & 探索失敗を回避 2. 多階層スコアリングに基づくマルチモーダル検索 → J 階層性を考慮 ▪ 各粒度（階・部屋・質問/画像・物体）の表現を獲得 質問⽂ LLM ▪ 質問側︓LLMを⽤いた推定・抽出 階︓2 部屋︓”bedroom” 質問︓”Are the ... ?” 物体︓”curtains in ...” ▪ 画像側︓多様なエンコーダ による特徴抽出 観測画像群 階︓1 部屋︓”living_room” "#$ 画像特徴︓𝒉 ! %&' 物体特徴︓ 𝒉 ! -8-

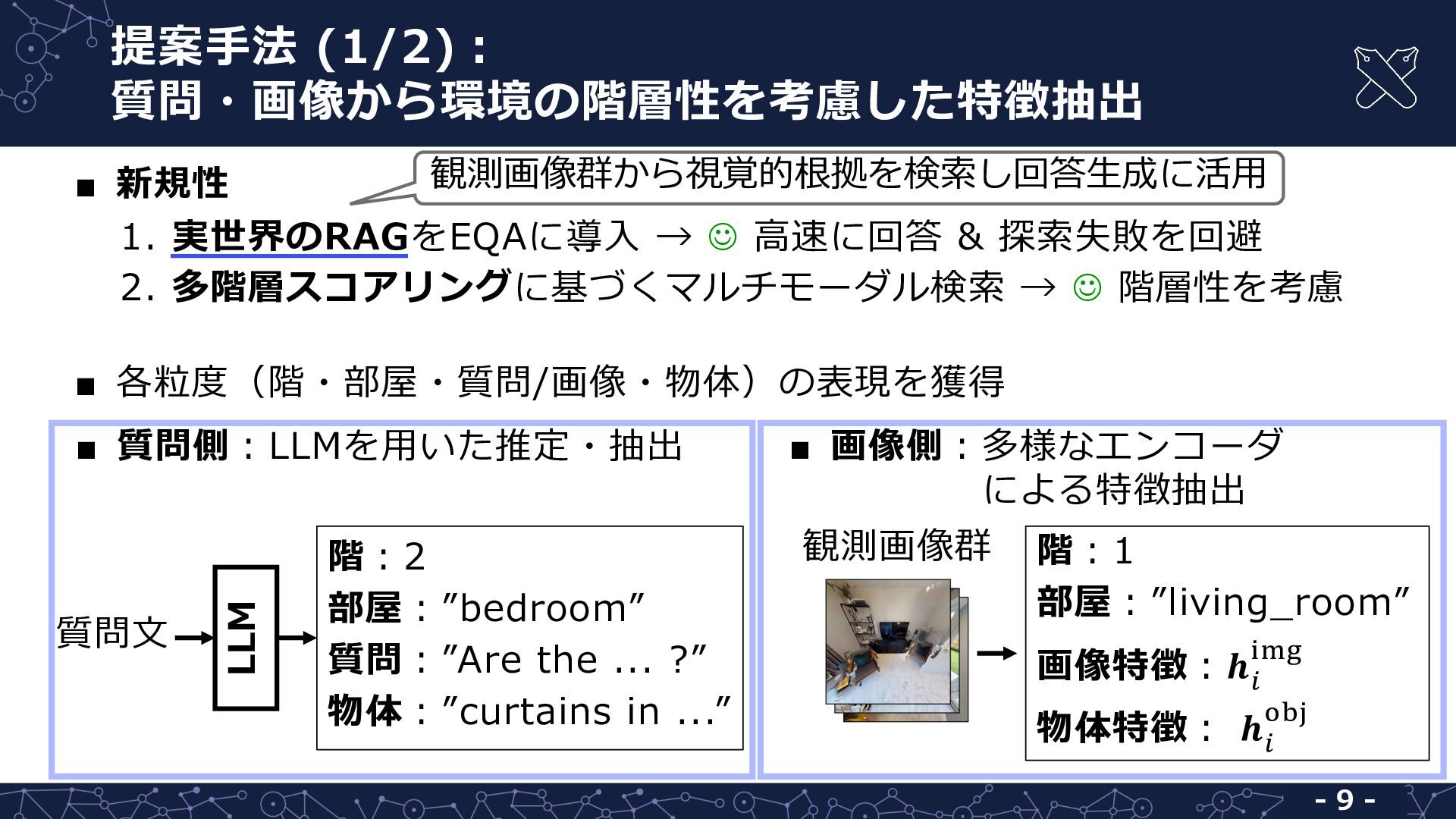

9. 提案⼿法 (1/2)︓ 質問・画像から環境の階層性を考慮した特徴抽出 観測画像群から視覚的根拠を検索し回答⽣成に活⽤ ▪ 新規性 1. 実世界のRAGをEQAに導⼊ → J ⾼速に回答 & 探索失敗を回避 2. 多階層スコアリングに基づくマルチモーダル検索 → J 階層性を考慮 ▪ 各粒度（階・部屋・質問/画像・物体）の表現を獲得 質問⽂ LLM ▪ 質問側︓LLMを⽤いた推定・抽出 階︓2 部屋︓”bedroom” 質問︓”Are the ... ?” 物体︓”curtains in ...” ▪ 画像側︓多様なエンコーダ による特徴抽出 観測画像群 階︓1 部屋︓”living_room” "#$ 画像特徴︓𝒉 ! %&' 物体特徴︓ 𝒉 ! -9-

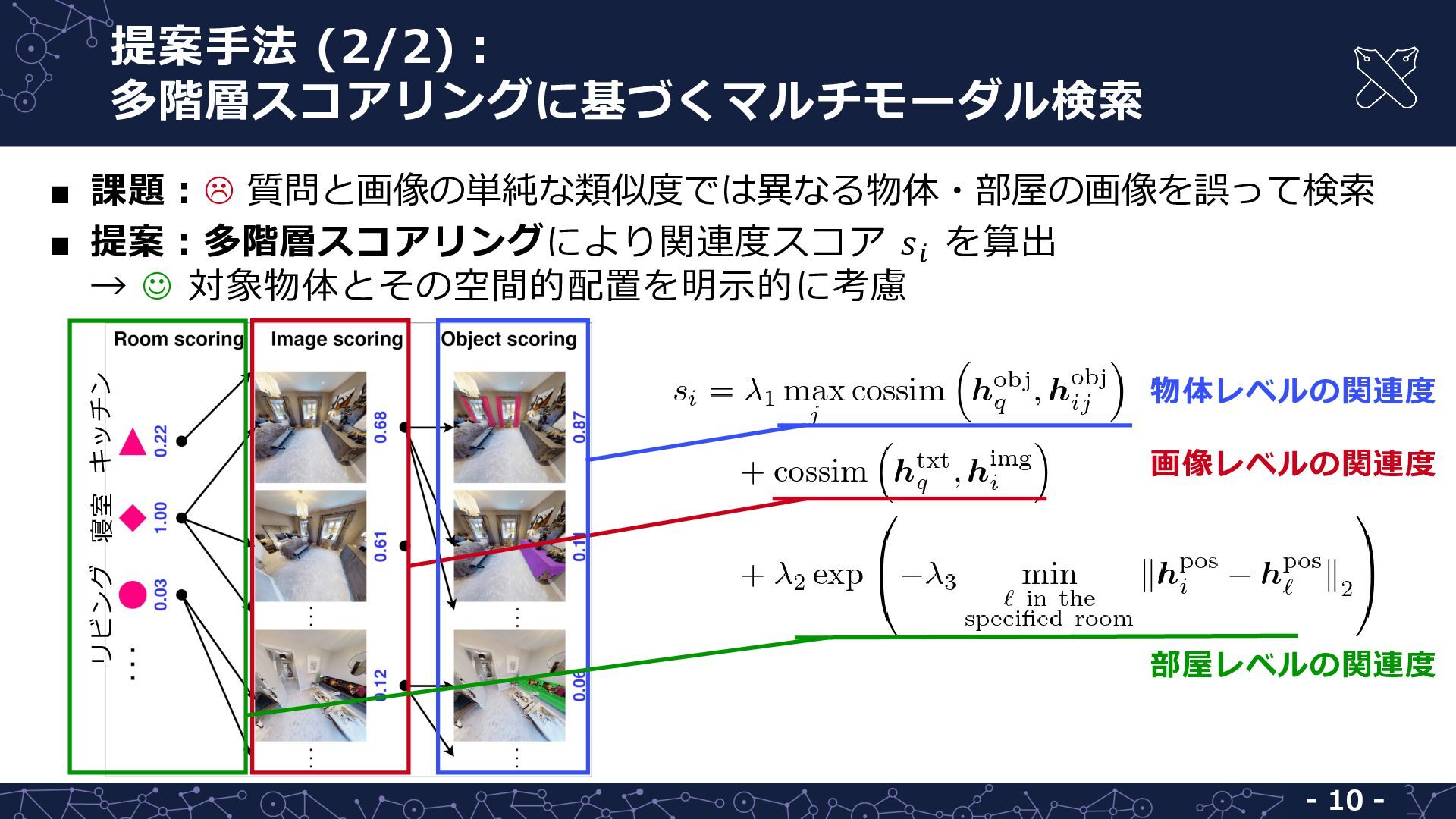

10. 提案⼿法 (2/2)︓ 多階層スコアリングに基づくマルチモーダル検索 リビング 寝室 キッチン ▪ 課題︓L 質問と画像の単純な類似度では異なる物体・部屋の画像を誤って検索 ▪ 提案︓多階層スコアリングにより関連度スコア 𝑠! を算出 → J 対象物体とその空間的配置を明⽰的に考慮 物体レベルの関連度 画像レベルの関連度 部屋レベルの関連度 - 10 -

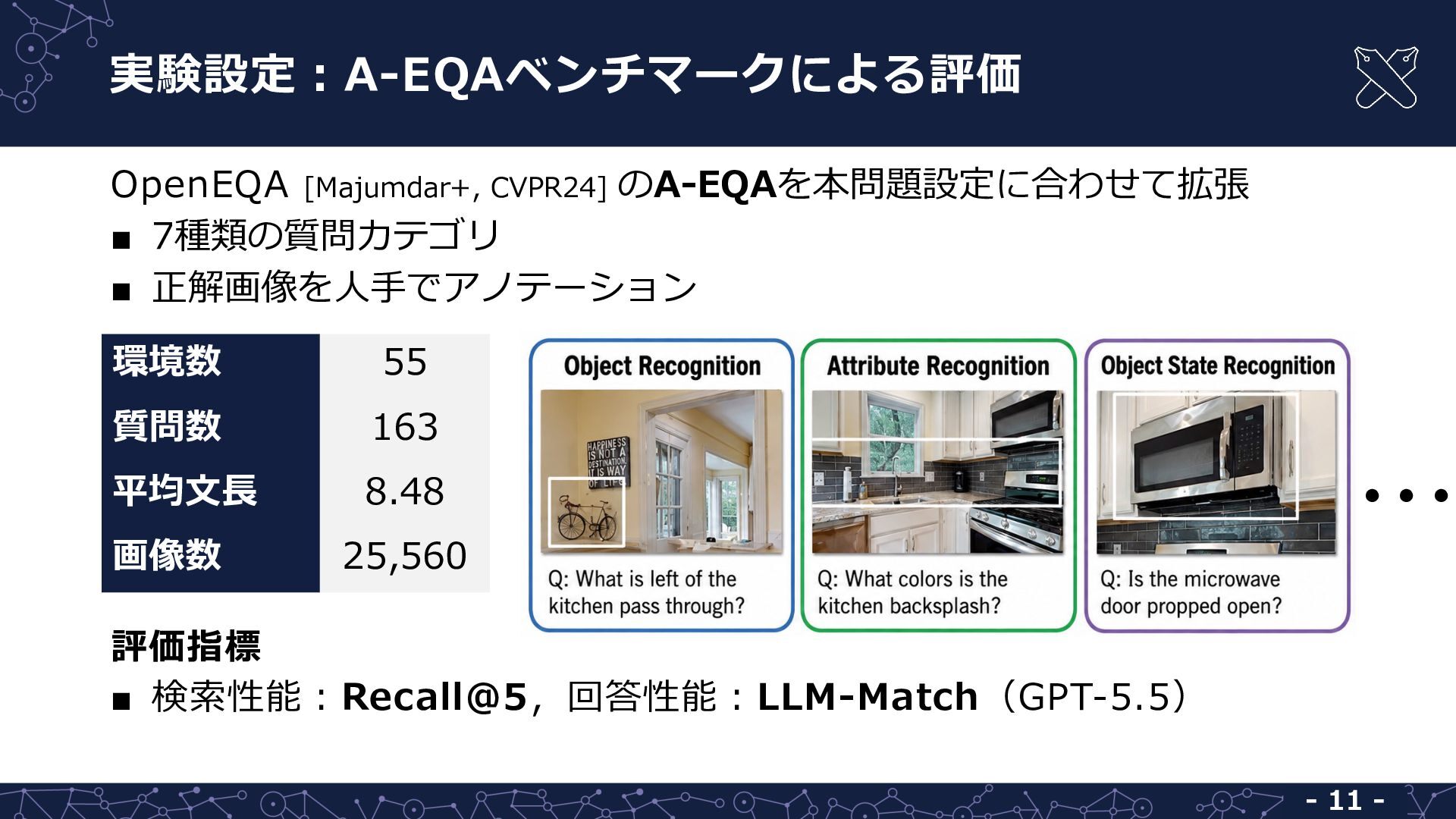

11. 実験設定︓A-EQAベンチマークによる評価 OpenEQA [Majumdar+, CVPR24] のA-EQAを本問題設定に合わせて拡張 ▪ 7種類の質問カテゴリ ▪ 正解画像を⼈⼿でアノテーション 環境数 55 質問数 163 平均⽂⻑ 8.48 画像数 25,560 • • • 評価指標 ▪ 検索性能︓Recall@5，回答性能︓LLM-Match（GPT-5.5） - 11 -

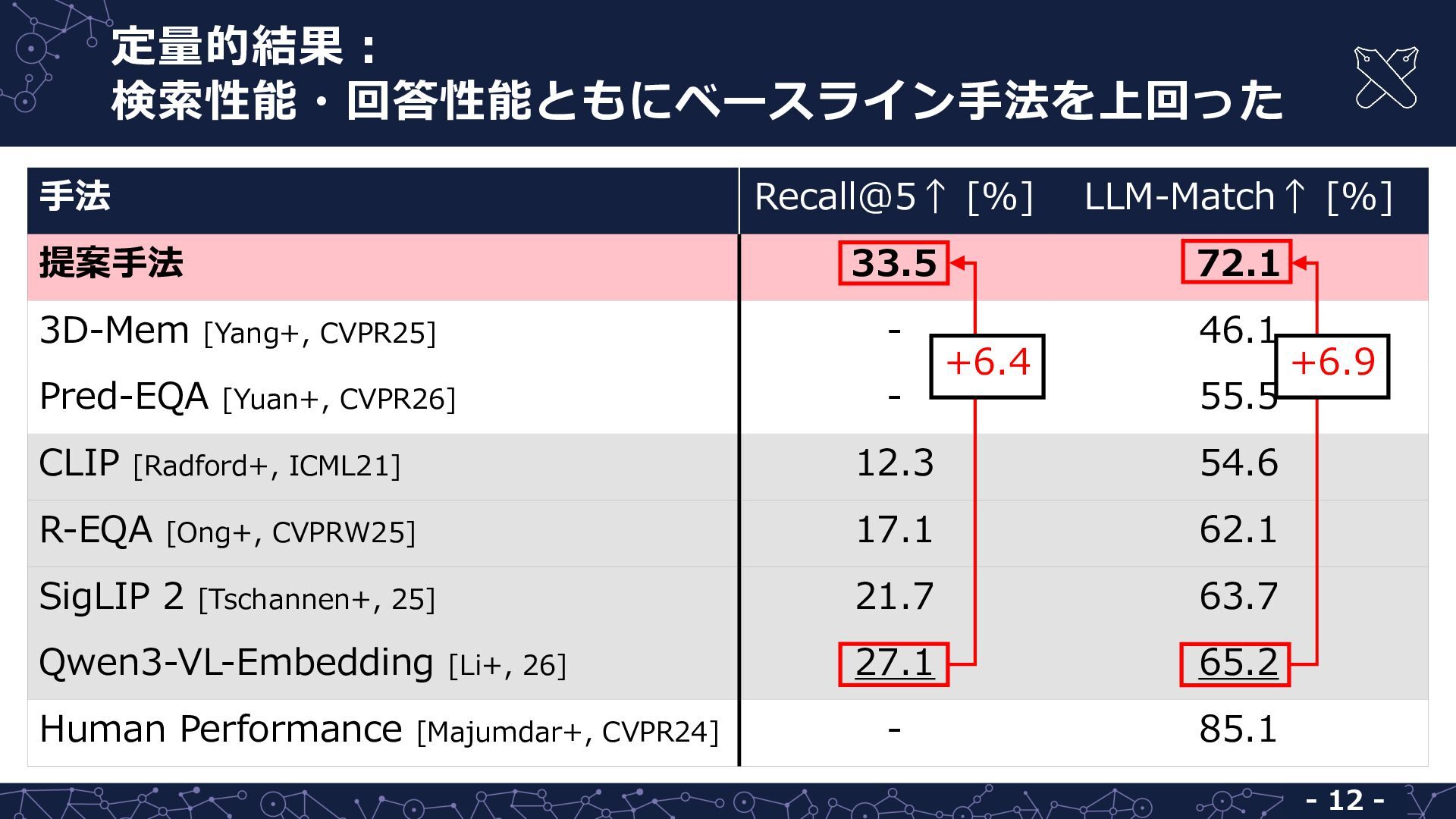

12. 定量的結果︓ 検索性能・回答性能ともにベースライン⼿法を上回った ⼿法 Recall@5↑ [%] LLM-Match↑ [%] 33.5 72.1 3D-Mem [Yang+, CVPR25] - 46.1 Pred-EQA [Yuan+, CVPR26] - 提案⼿法 +6.4 55.5 CLIP [Radford+, ICML21] 12.3 54.6 R-EQA [Ong+, CVPRW25] 17.1 62.1 SigLIP 2 [Tschannen+, 25] 21.7 63.7 Qwen3-VL-Embedding [Li+, 26] 27.1 65.2 - 85.1 Human Performance [Majumdar+, CVPR24] +6.9 - 12 -

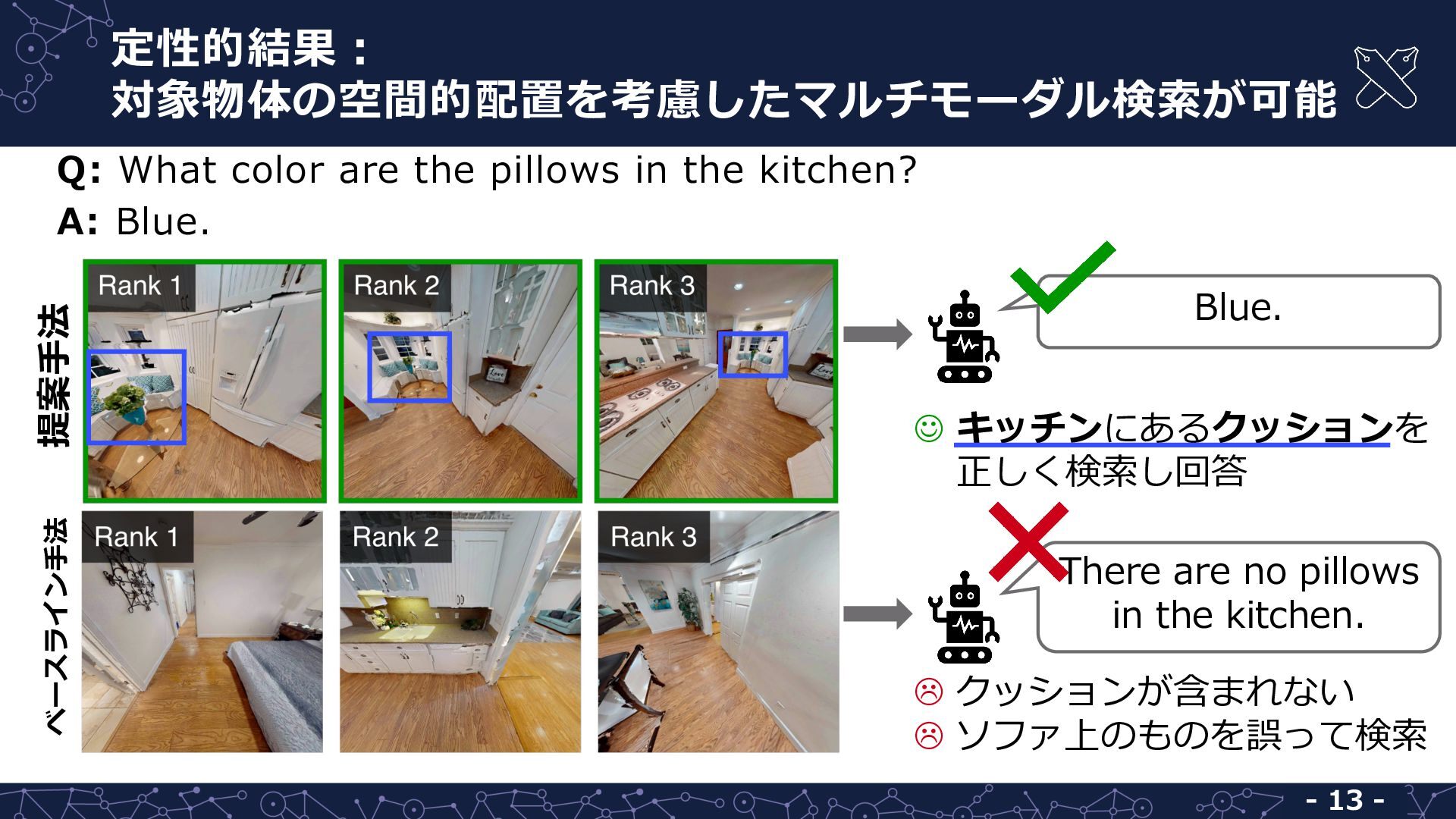

13. 定性的結果︓ 対象物体の空間的配置を考慮したマルチモーダル検索が可能 ベースライン⼿法 提案⼿法 Q: What color are the pillows in the kitchen? A: Blue. Blue. J キッチンにあるクッションを J 正しく検索し回答 There are no pillows in the kitchen. L クッションが含まれない L ソファ上のものを誤って検索 - 13 -

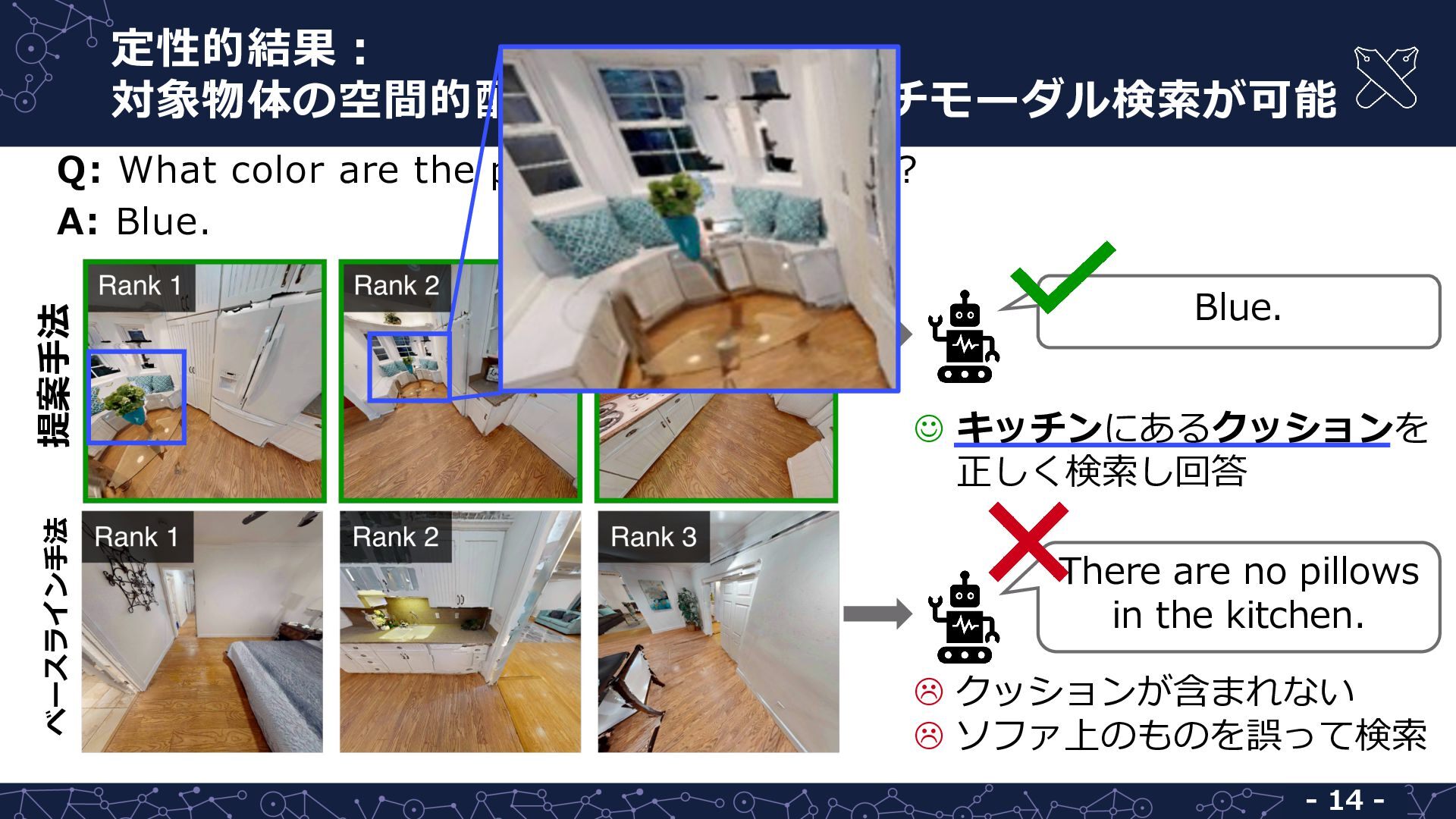

14. 定性的結果︓ 対象物体の空間的配置を考慮したマルチモーダル検索が可能 ベースライン⼿法 提案⼿法 Q: What color are the pillows in the kitchen? A: Blue. Blue. J キッチンにあるクッションを J 正しく検索し回答 There are no pillows in the kitchen. L クッションが含まれない L ソファ上のものを誤って検索 - 14 -

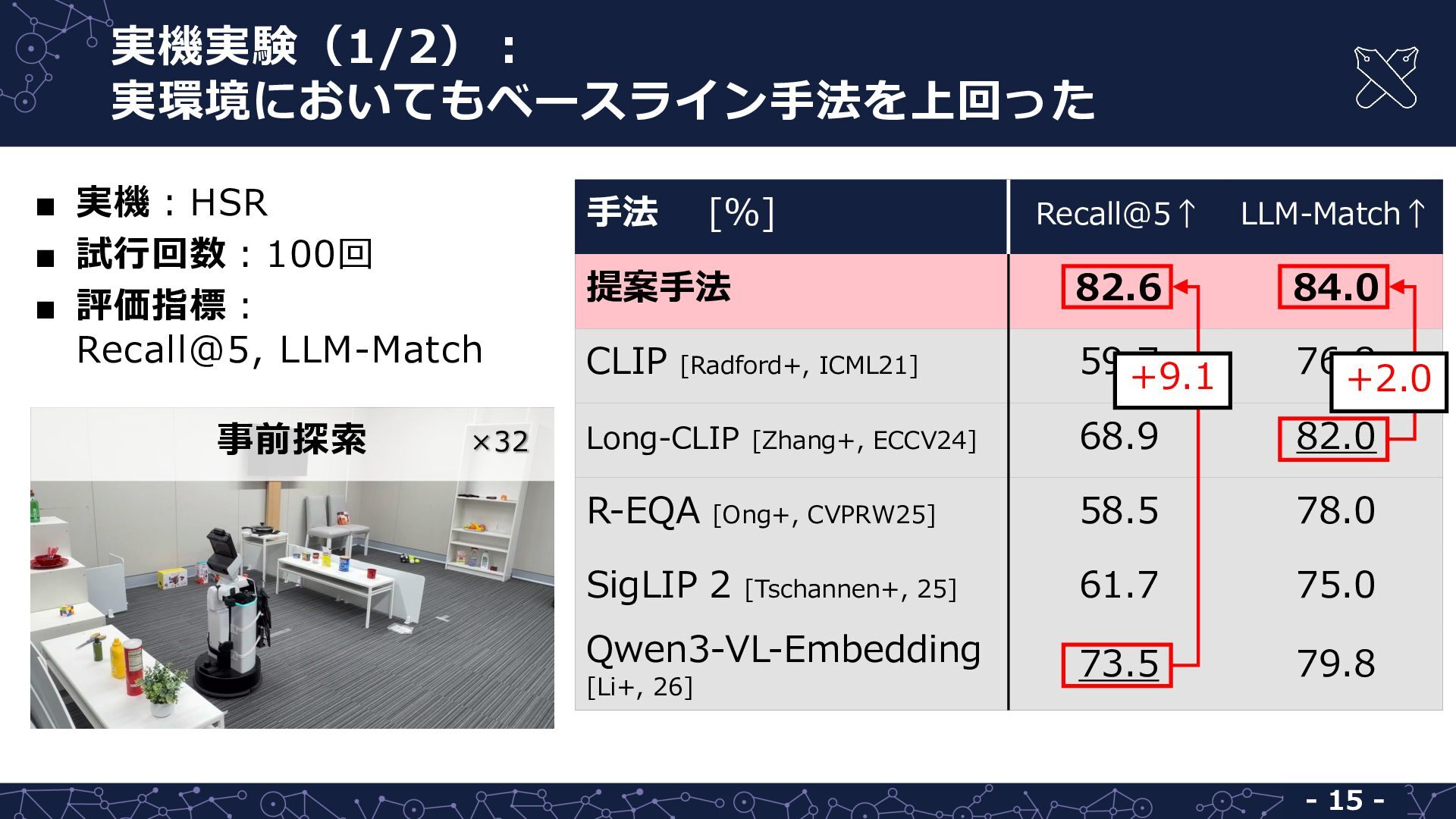

15. 実機実験（1/2）︓ 実環境においてもベースライン⼿法を上回った ▪ 実機︓HSR ▪ 試⾏回数︓100回 ▪ 評価指標︓ Recall@5, LLM-Match 事前探索 ×32 ⼿法 [%] Recall@5↑ LLM-Match↑ 提案⼿法 82.6 84.0 CLIP [Radford+, ICML21] 59.7 +9.1 76.8 +2.0 Long-CLIP [Zhang+, ECCV24] 68.9 82.0 R-EQA [Ong+, CVPRW25] 58.5 78.0 SigLIP 2 [Tschannen+, 25] 61.7 75.0 Qwen3-VL-Embedding 73.5 79.8 [Li+, 26] - 15 -

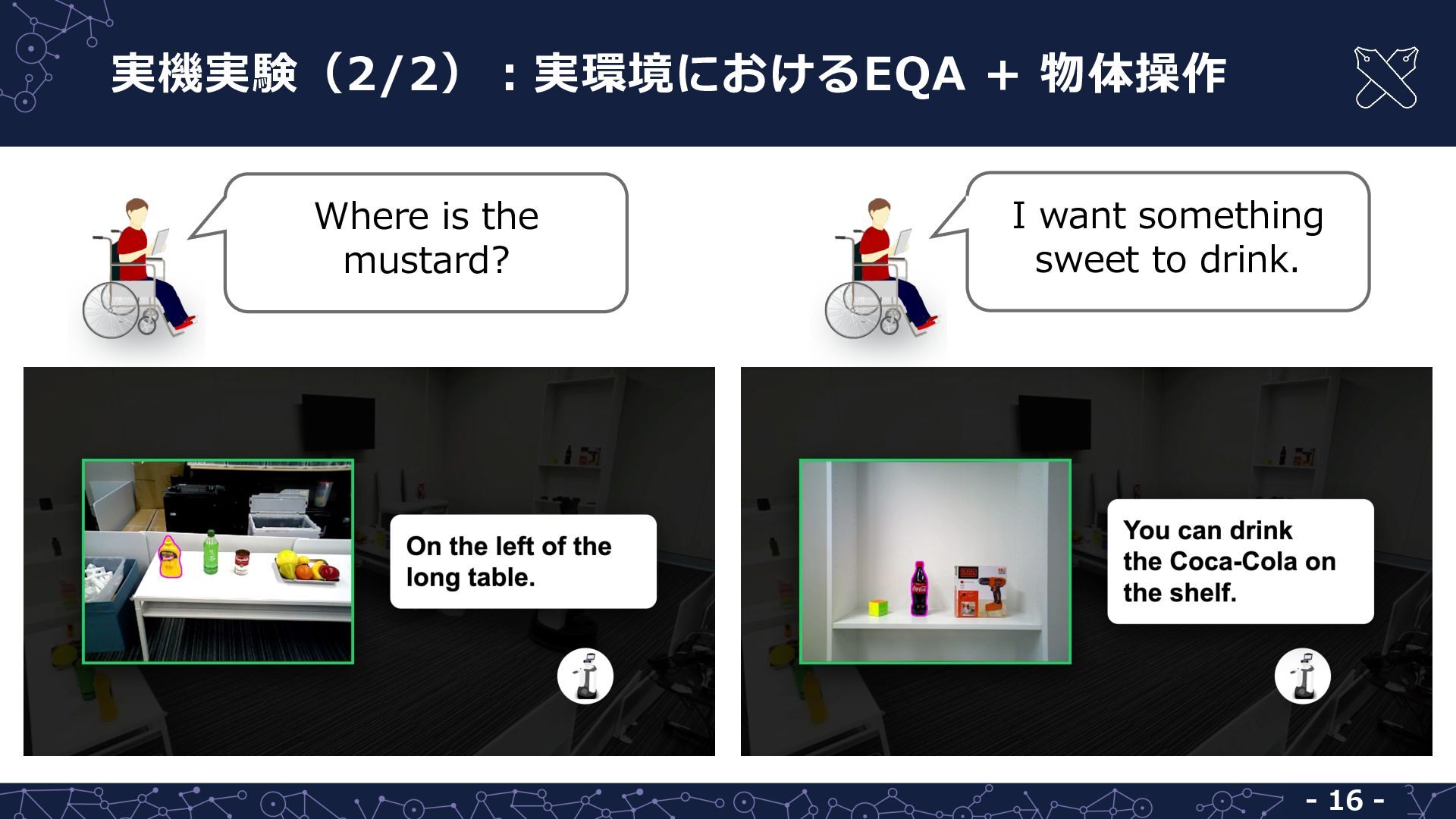

16. 実機実験（2/2）︓実環境におけるEQA + 物体操作 Where is the mustard? I want something sweet to drink. - 16 -

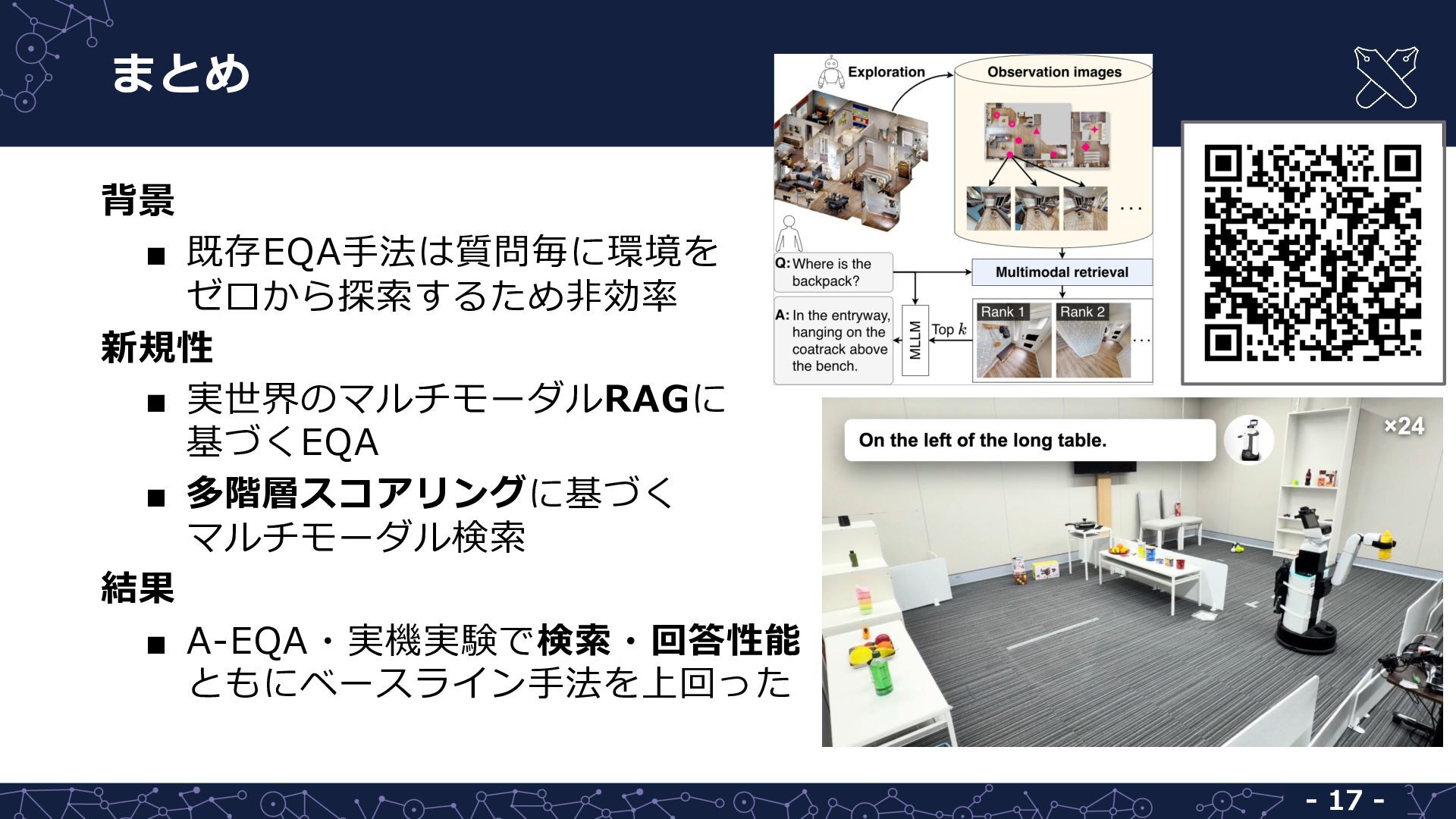

17. まとめ 背景 ▪ 既存EQA⼿法は質問毎に環境を ゼロから探索するため⾮効率 新規性 ▪ 実世界のマルチモーダルRAGに 基づくEQA ▪ 多階層スコアリングに基づく マルチモーダル検索 結果 ▪ A-EQA・実機実験で検索・回答性能 ともにベースライン⼿法を上回った - 17 -
18. Appendix - 18 -

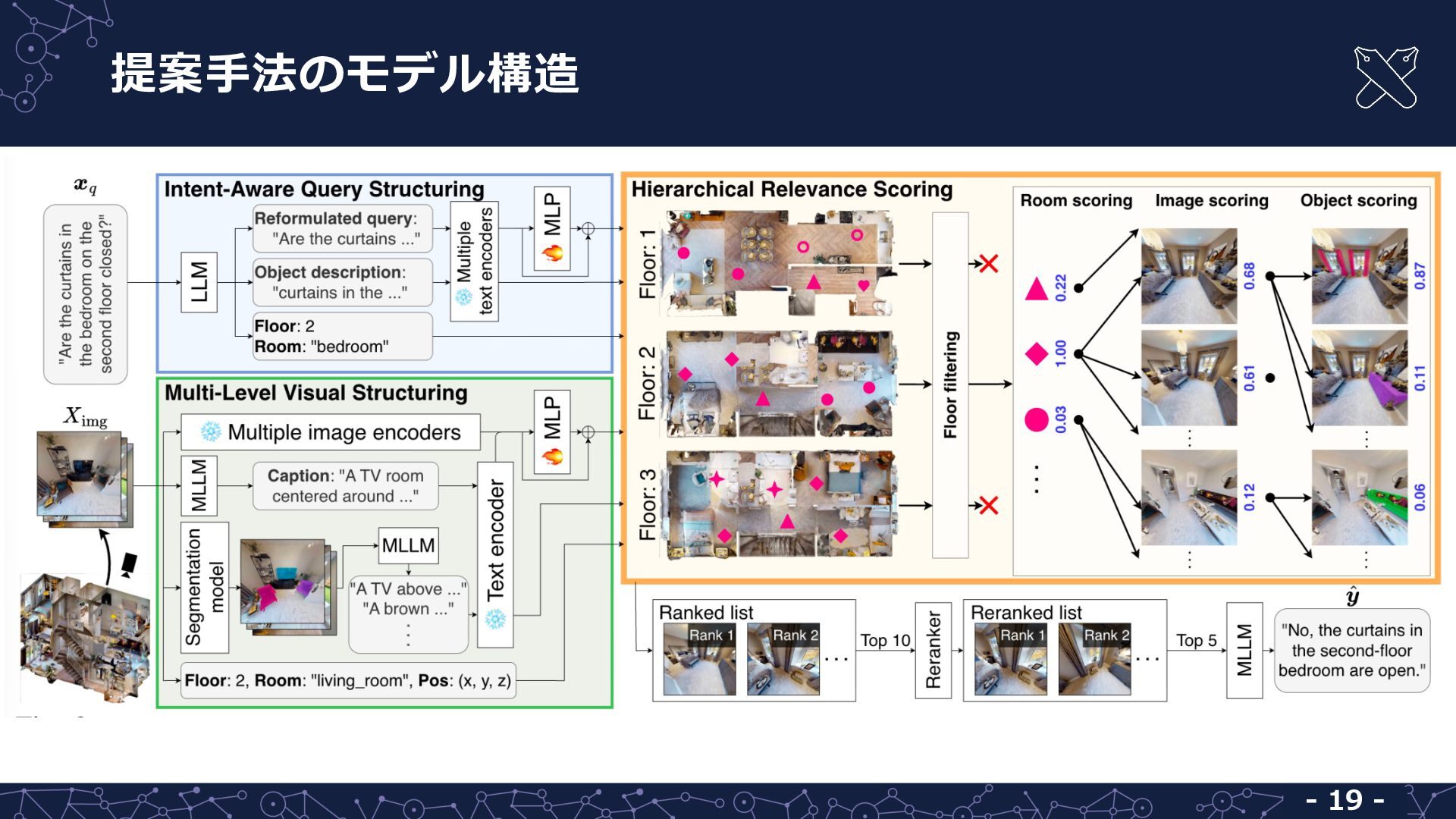

19. 提案⼿法のモデル構造 - 19 -

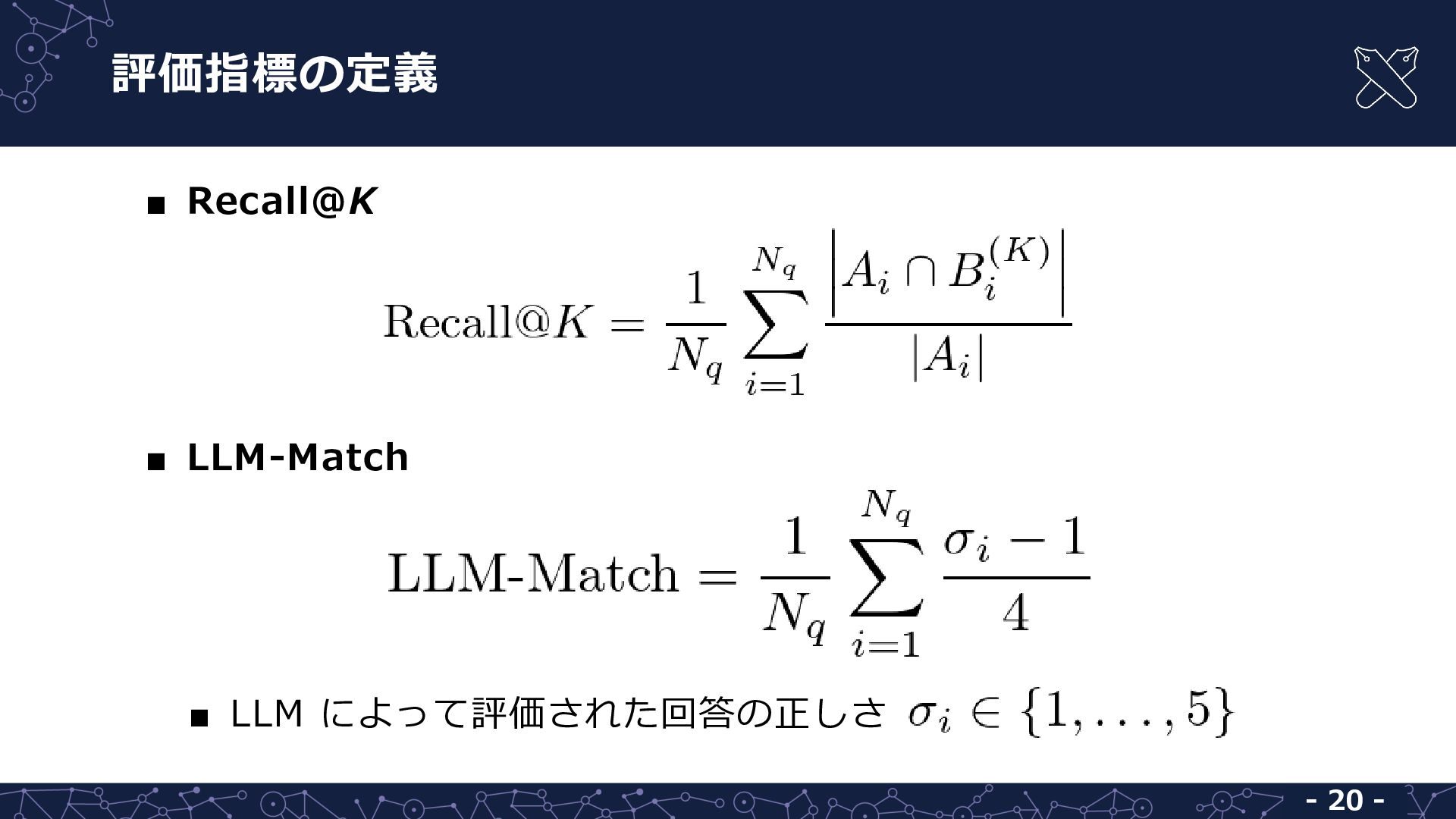

20. 評価指標の定義 ▪ Recall@K ▪ LLM-Match ▪ LLM によって評価された回答の正しさ - 20 -

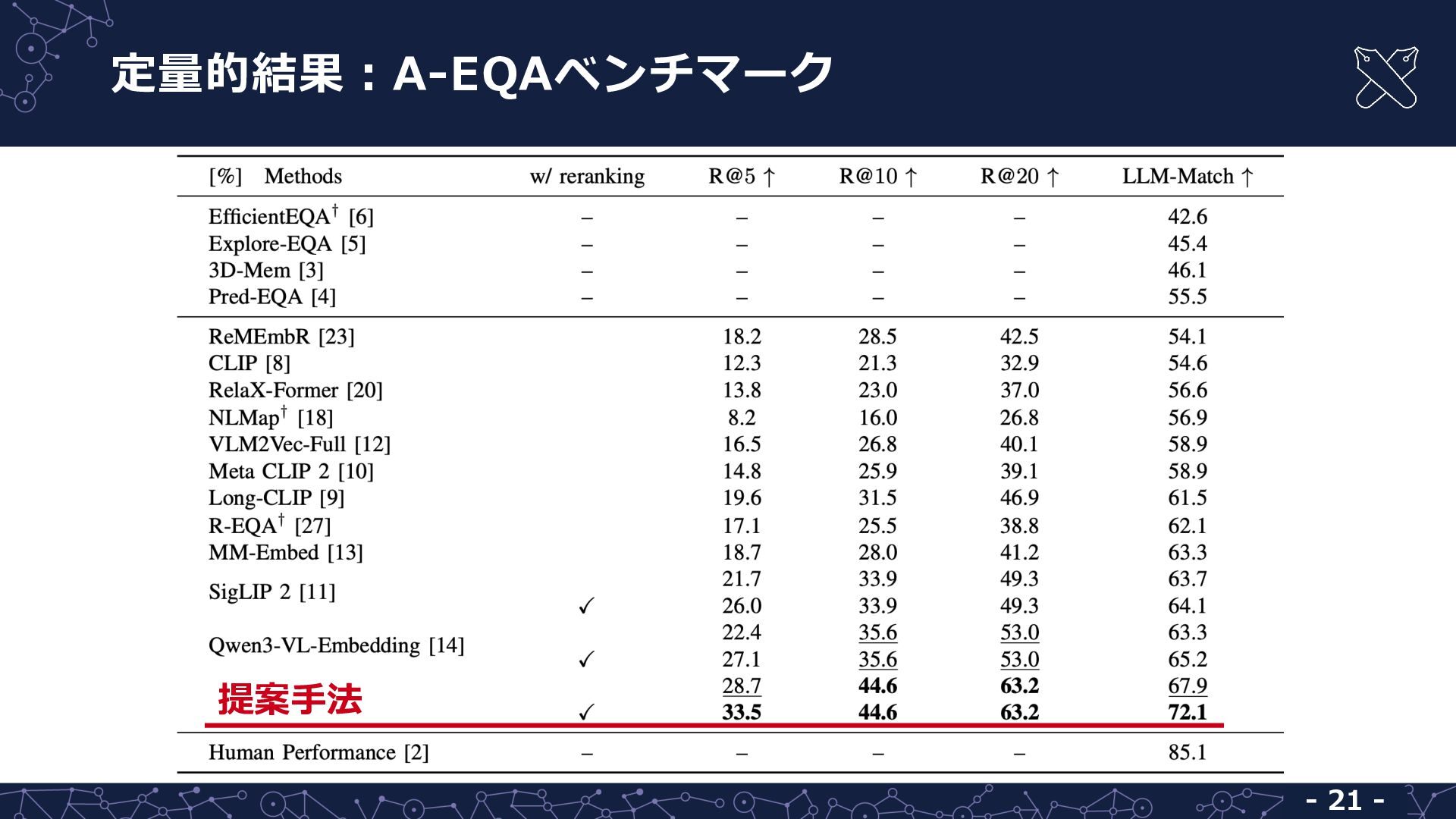

21. 定量的結果︓A-EQAベンチマーク 提案⼿法 - 21 -

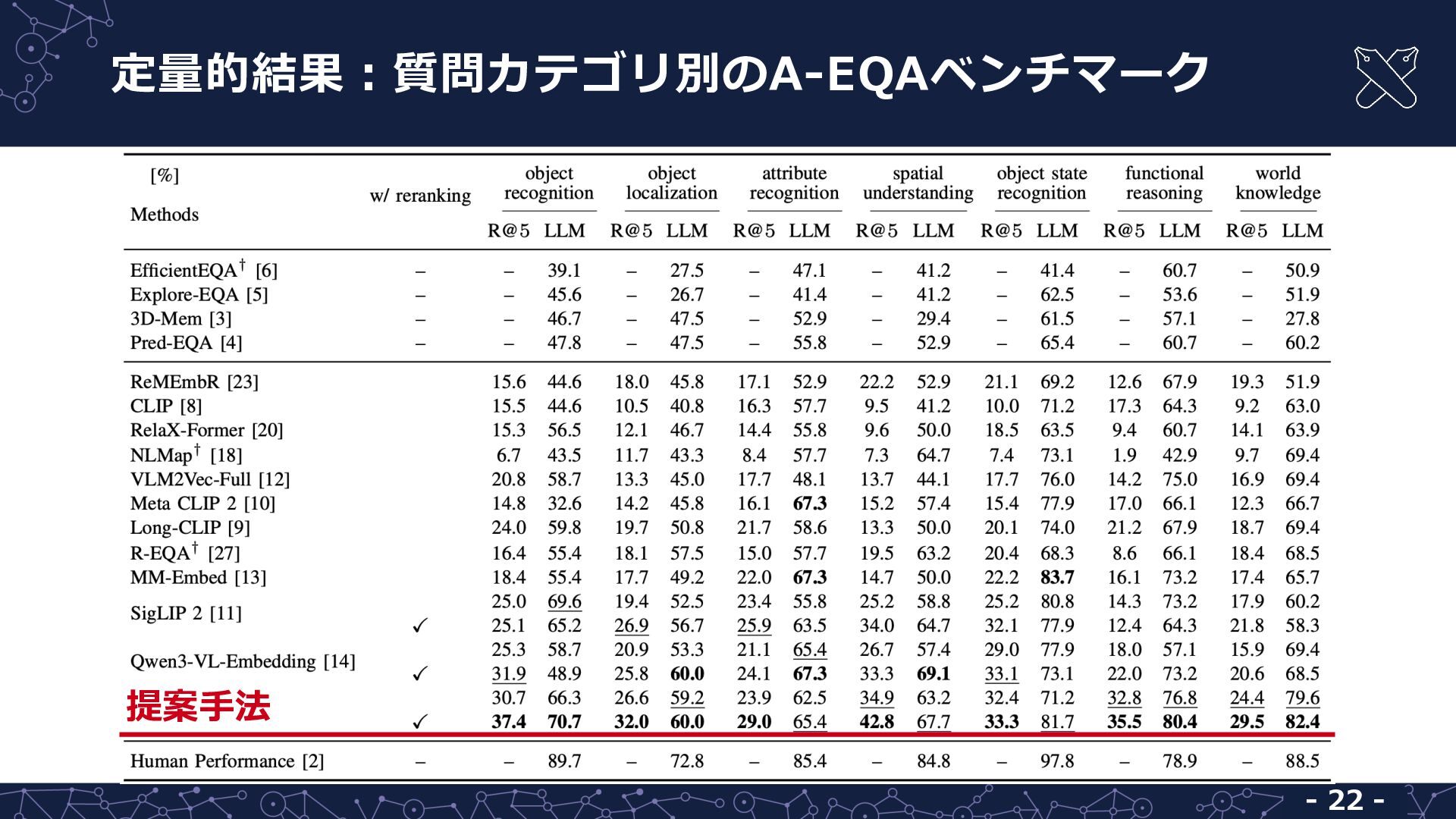

22. 定量的結果︓質問カテゴリ別のA-EQAベンチマーク 提案⼿法 - 22 -

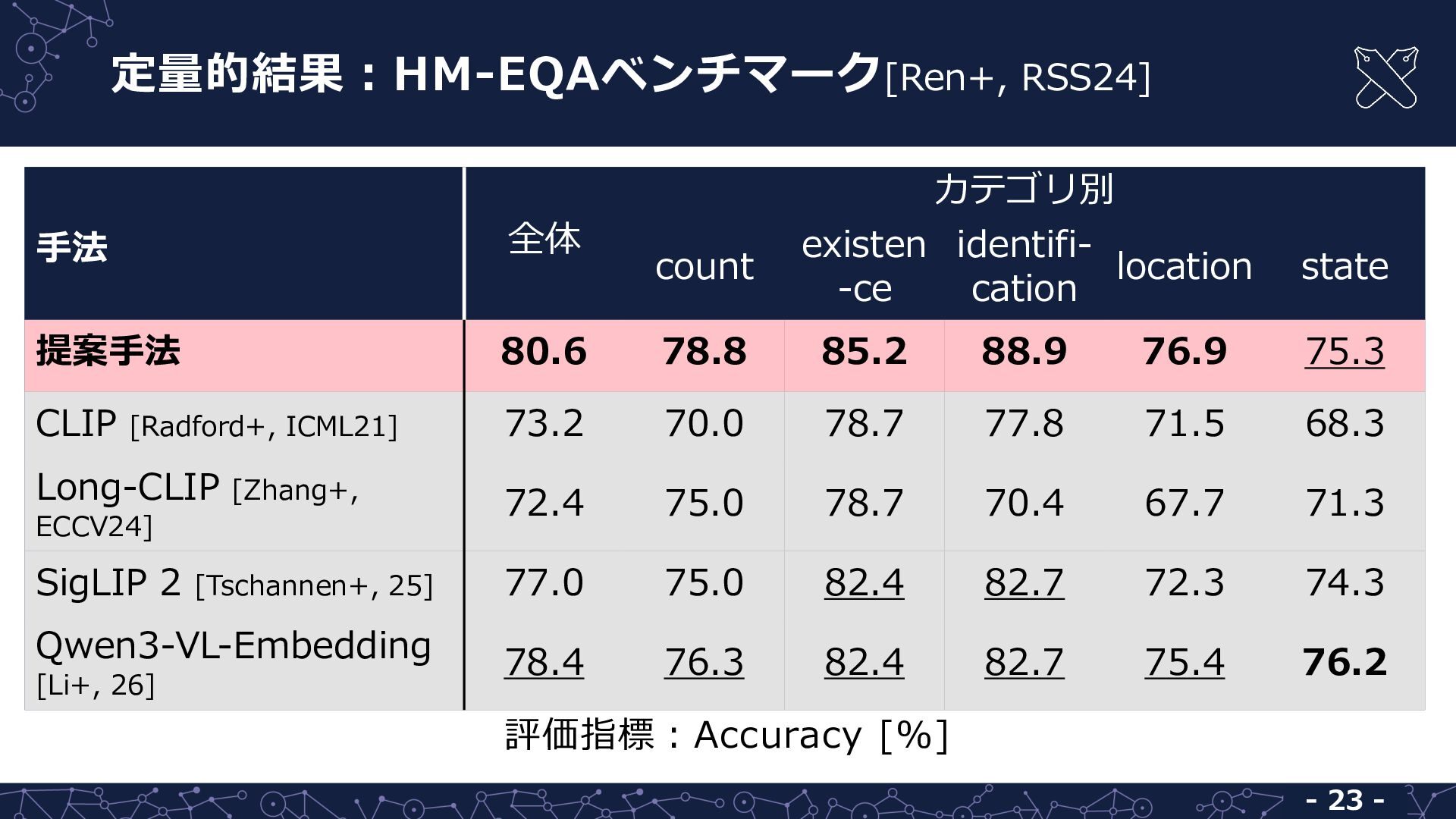

23. 定量的結果︓HM-EQAベンチマーク [Ren+, RSS24] カテゴリ別 existen identifilocation -ce cation ⼿法 全体 提案⼿法 80.6 78.8 85.2 88.9 76.9 75.3 CLIP [Radford+, ICML21] 73.2 70.0 78.7 77.8 71.5 68.3 Long-CLIP [Zhang+, 72.4 75.0 78.7 70.4 67.7 71.3 SigLIP 2 [Tschannen+, 25] 77.0 75.0 82.4 82.7 72.3 74.3 Qwen3-VL-Embedding 78.4 76.3 82.4 82.7 75.4 76.2 ECCV24] [Li+, 26] count state 評価指標︓Accuracy [%] - 23 -

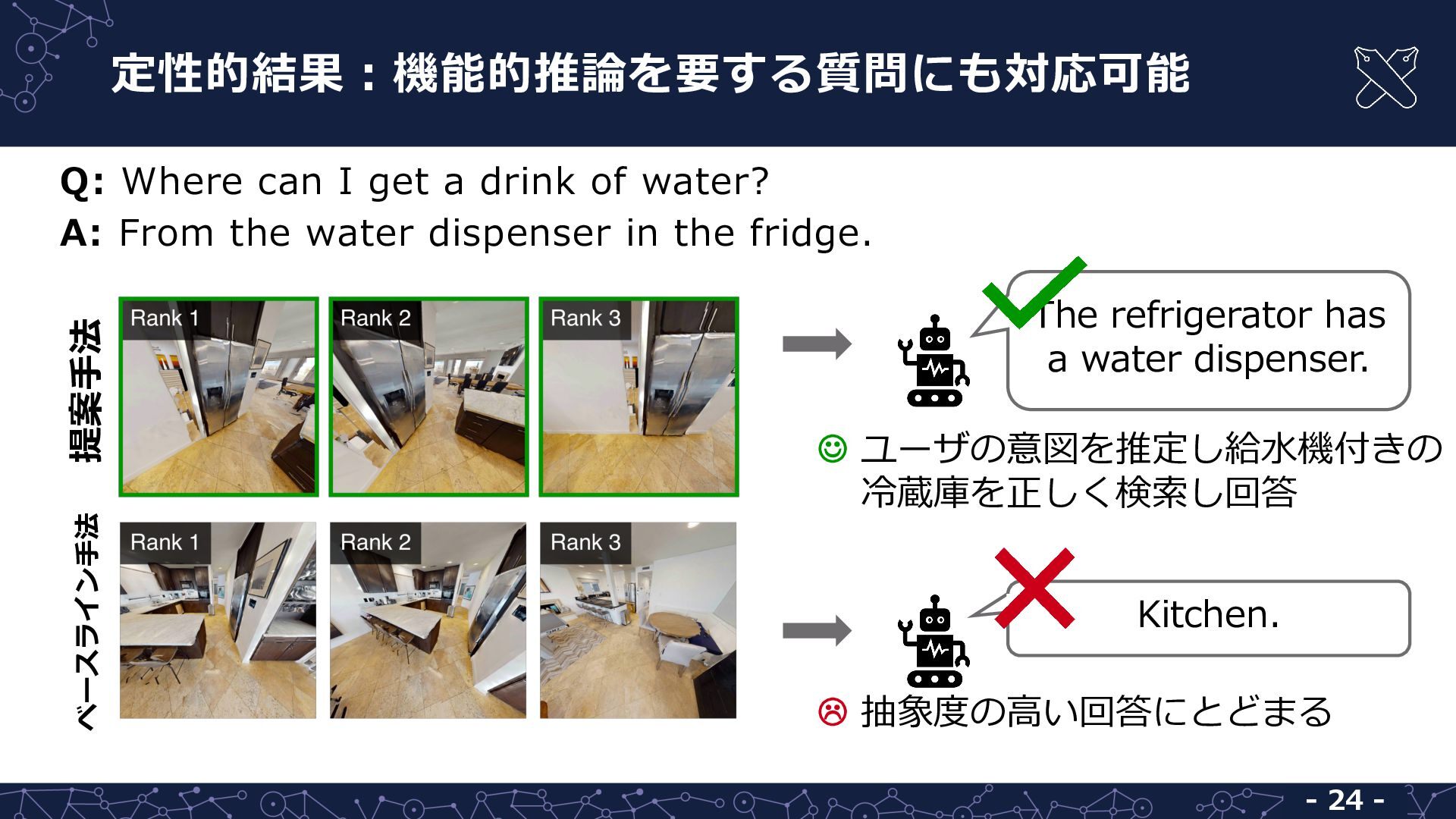

24. 定性的結果︓機能的推論を要する質問にも対応可能 ベースライン⼿法 提案⼿法 Q: Where can I get a drink of water? A: From the water dispenser in the fridge. The refrigerator has a water dispenser. J ユーザの意図を推定し給⽔機付きの J 冷蔵庫を正しく検索し回答 Kitchen. L 抽象度の⾼い回答にとどまる - 24 -

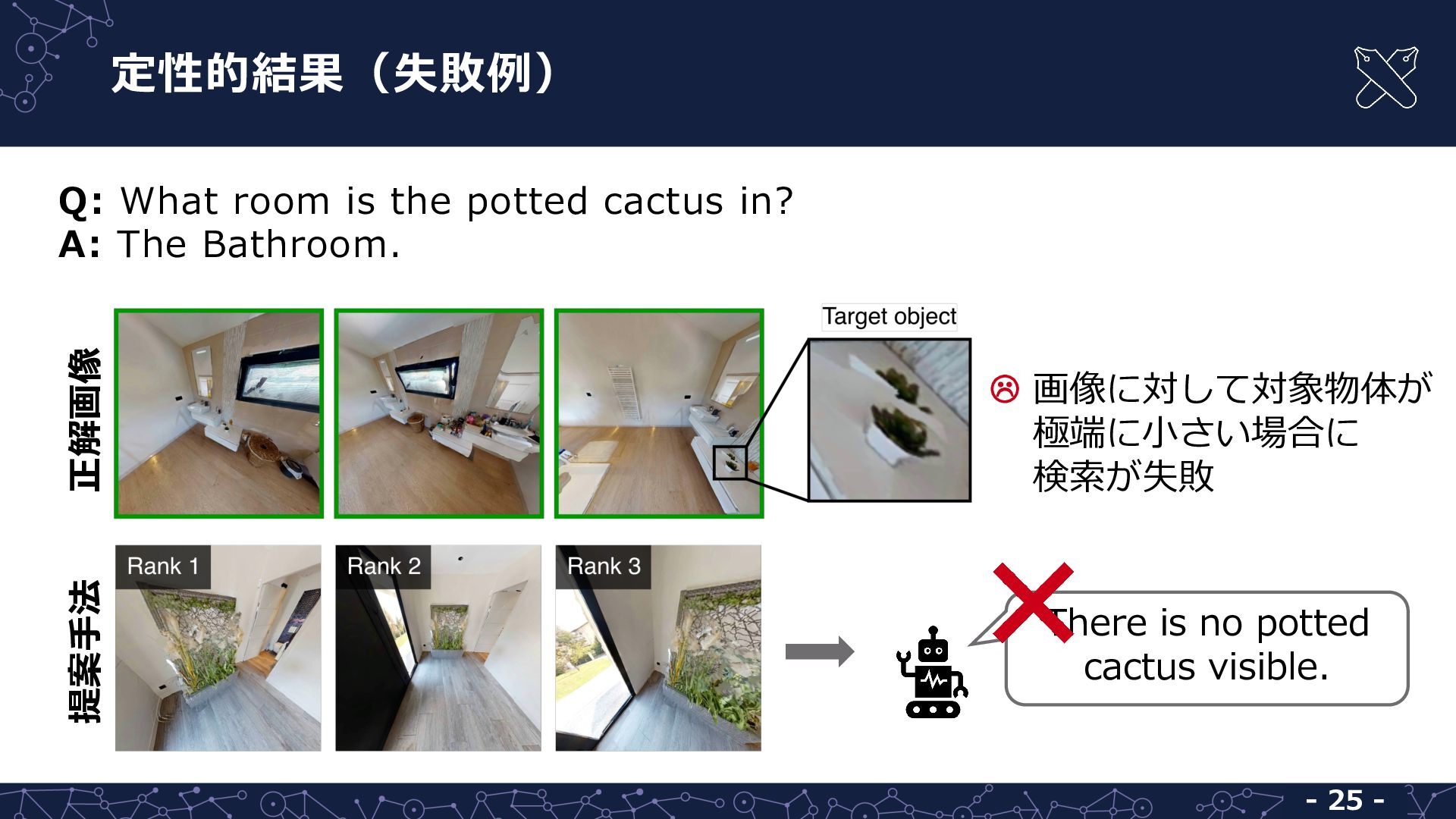

25. 定性的結果（失敗例） 正解画像 L 画像に対して対象物体が L 極端に⼩さい場合に L 検索が失敗 提案⼿法 Q: What room is the potted cactus in? A: The Bathroom. There is no potted cactus visible. - 25 -

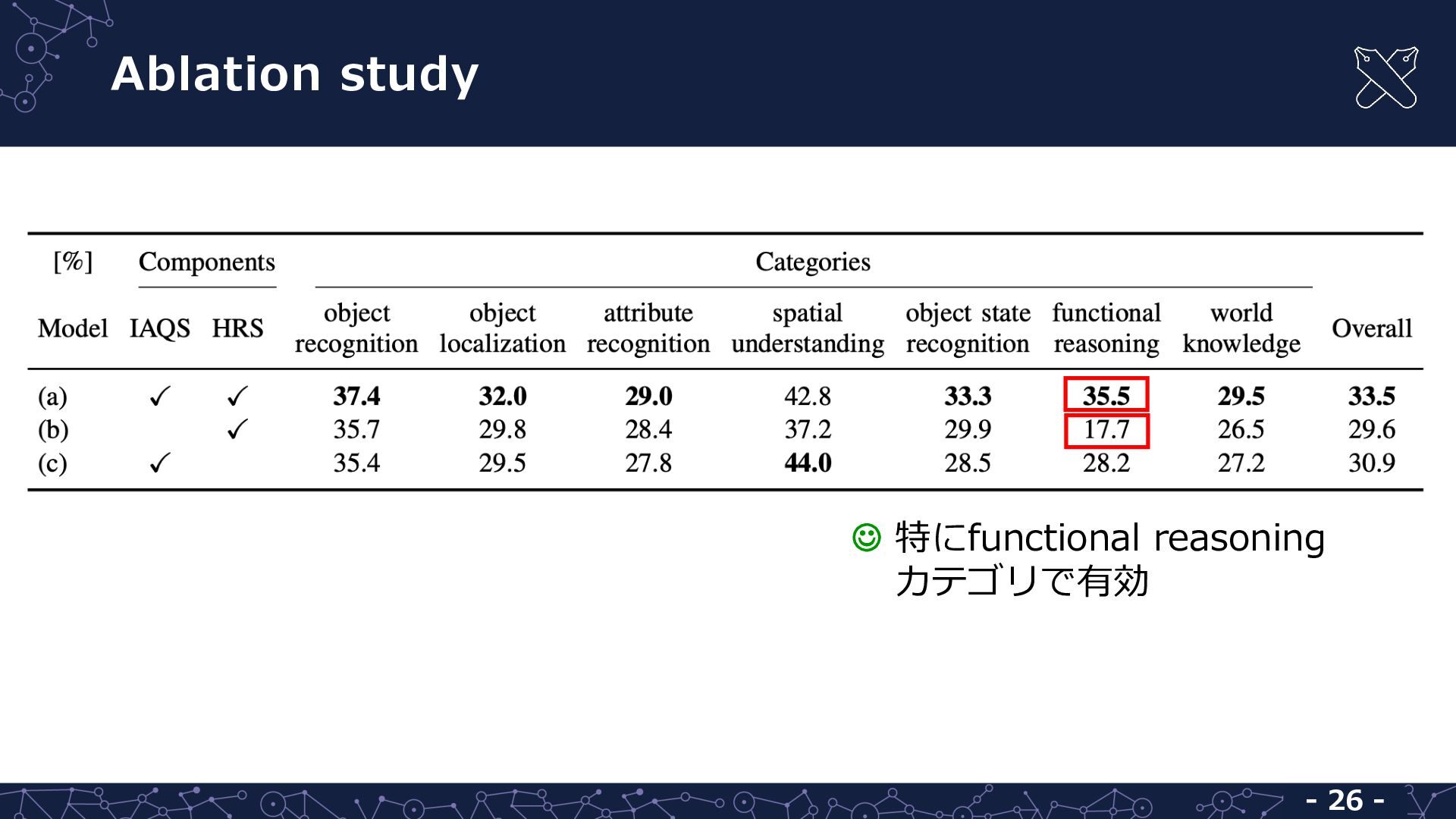

26. Ablation study J 特にfunctional reasoning J カテゴリで有効 - 26 -

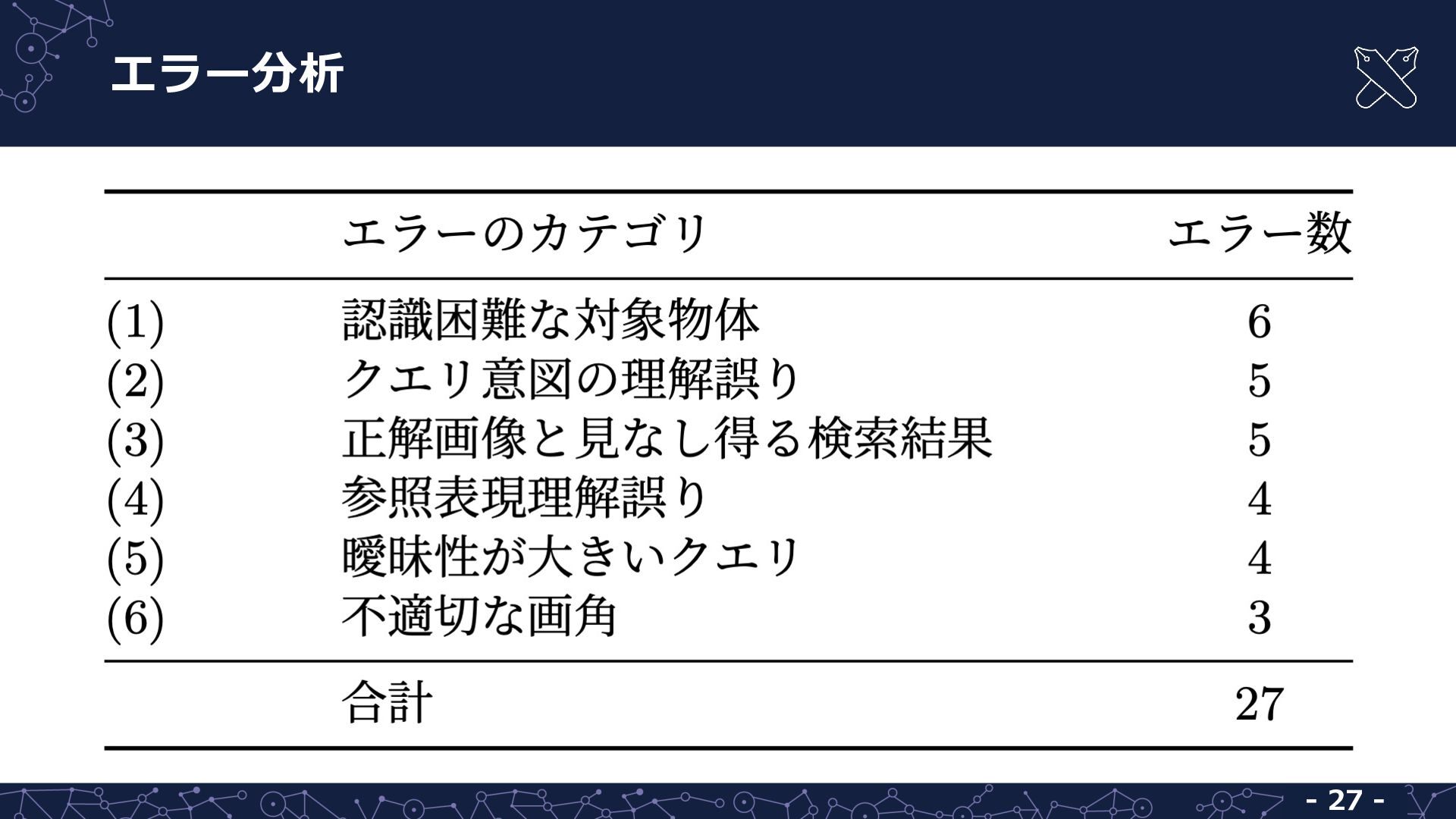

27. エラー分析 - 27 -
