Ozobot Bitによる プログラミング的思考育成 吉田 研一 ECCコンピュータ専門学校 ワークショップ 10:00-11:50 第12回情報教育合同研究会
自己紹介 • 吉田研一 49歳 – 現 ECCコンピュータ専門学校非常勤講師 – 1987年 国立奈良高専電気科卒 – 2000年 大阪市立大学理学部卒
• 高等学校教諭一種免許状(理科)取得 2
プログラミング教育経験1 • ECCコンピュータ学院 (2002〜2004) – 社会人向け C言語、PHP、Linuxシステム構築他 の授業 • ECCコンピュータ専門学校 (2005〜) – 高卒生中心 C言語、Java、PHP、VisualBasic、C#、
Ruby、Python、JavaScript、SQL他の授業 • CodeEdu/ (2016〜) 上越教育大学 – プログラミング教育指導者養成講座 e-Learning講師 3

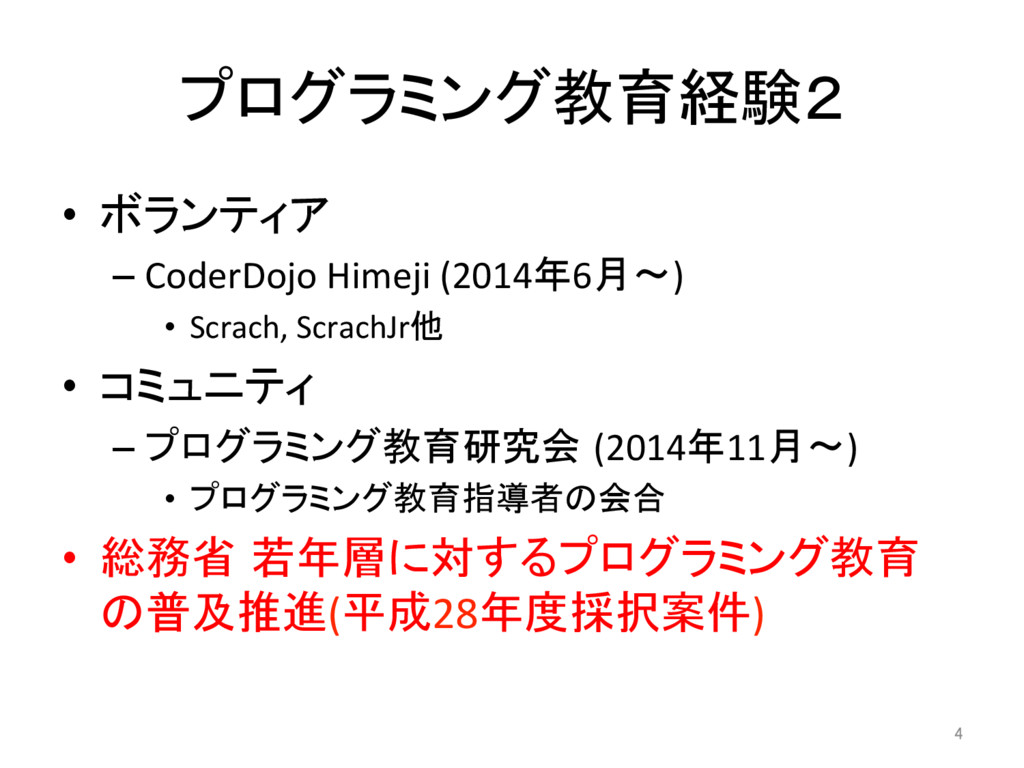

プログラミング教育経験2 • ボランティア – CoderDojo Himeji (2014年6月〜) • Scrach, ScrachJr他 •
コミュニティ – プログラミング教育研究会 (2014年11月〜) • プログラミング教育指導者の会合 • 総務省 若年層に対するプログラミング教育 の普及推進(平成28年度採択案件) 4
総務省 若年層に対する プログラミング教育の普及推進 • 総務省 11管区の内 近畿管区にてOzobot Bitを用いたプログラミング教育の実施 5
総務省 若年層に対する プログラミング教育の普及推進 • メンター(学生・一般)が小学校5年生2クラス にOzobotを教える。 6
Ozobot(オゾボット)とは • 一辺が1インチ(3センチ弱)のライントレーシ ングロボット • 2014年Kickstarterに登場 • 2015年10月からEvollve社から販売開始(米 国のみ) 7
国内正規販売開始 • 2016年11月キャスタリア社から国内正規販売 開始 定価9,800円 Amazonにて 8

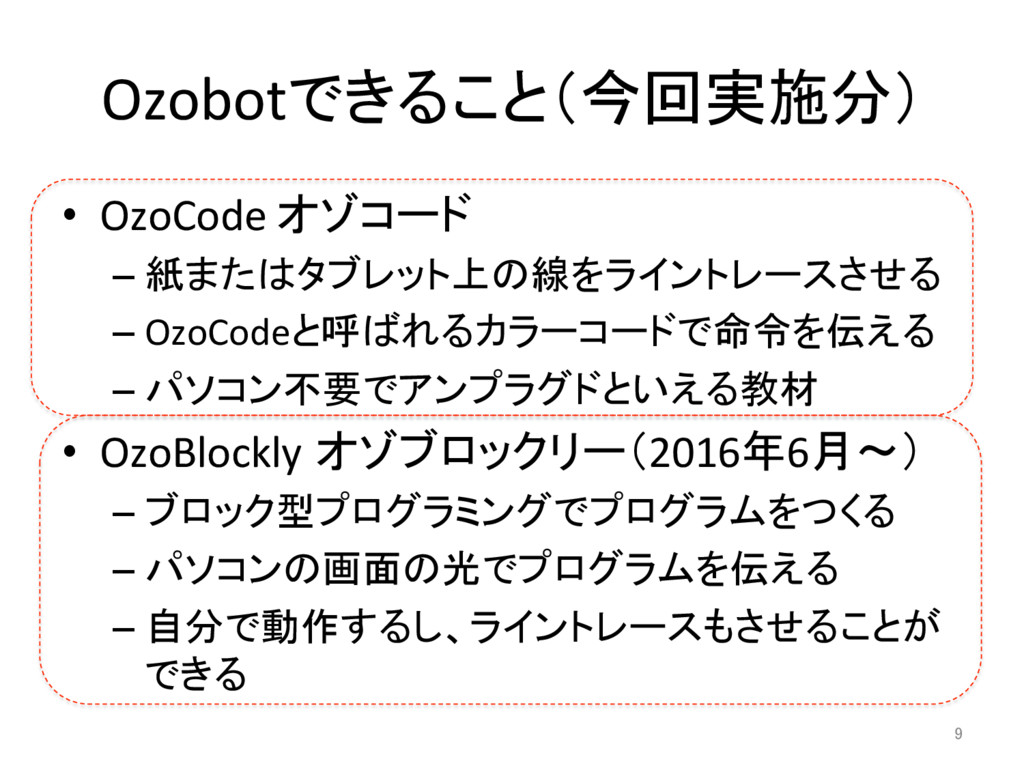

Ozobotできること(今回実施分) • OzoCode オゾコード – 紙またはタブレット上の線をライントレースさせる – OzoCodeと呼ばれるカラーコードで命令を伝える – パソコン不要でアンプラグドといえる教材 • OzoBlockly オゾブロックリー(2016年6月〜)
– ブロック型プログラミングでプログラムをつくる – パソコンの画面の光でプログラムを伝える – 自分で動作するし、ライントレースもさせることが できる 9
Ozobotできること(今回未実施) • OzoDraw オゾドロウ – タブレット(iPad/Android)が必要、アプリ。 – エディタで線を描き、ライントレースさせる。 – OzoCodeと呼ばれるカラーコード命令が使える。 – 紙を使うよりもやり直ししやすいのが特徴。 • OzoGroove
オゾグルーブ – タブレット(iPad/Android)が必要、アプリ。 – 時間軸上に動きを並べ音楽に合わせて動かす。 – タブレットの画面の光で動きを伝える。 10
動き • ライントレース+点灯 – 5mm程度の太さの線の上を走る – 黒色+赤色、緑色、青色(RGB) – 線の色に合わせてLEDが光る 11
実習の説明 OzoCode 12

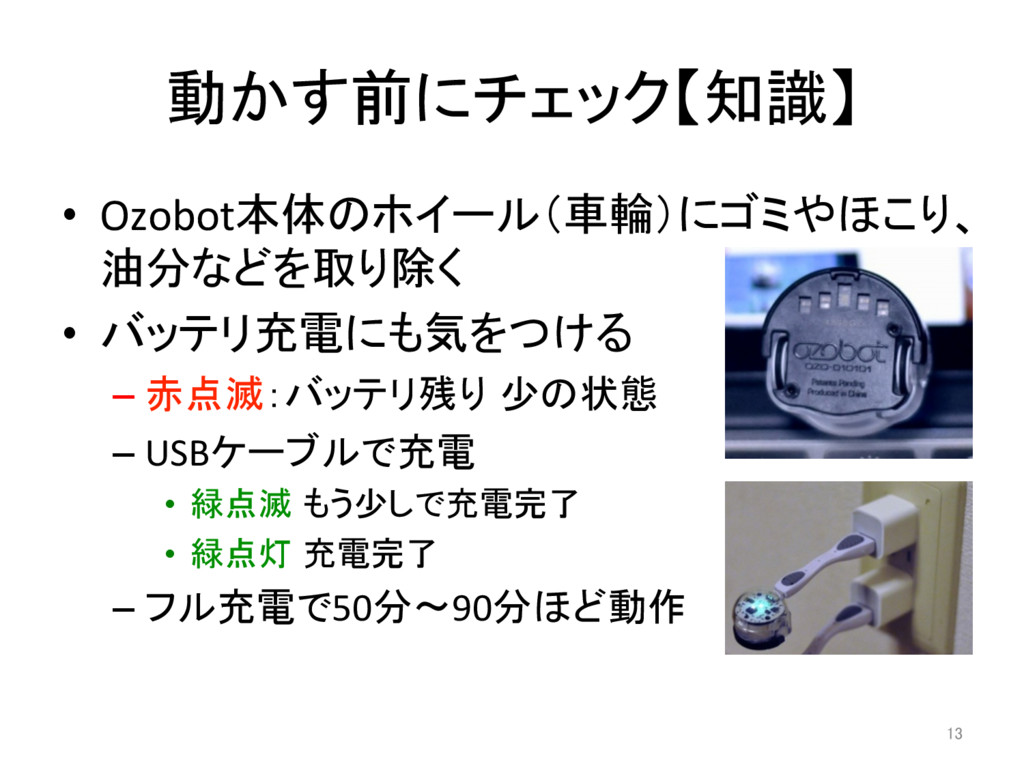

動かす前にチェック【知識】 • Ozobot本体のホイール(車輪)にゴミやほこり、 油分などを取り除く • バッテリ充電にも気をつける – 赤点滅:バッテリ残り 少の状態 – USBケーブルで充電 •
緑点滅 もう少しで充電完了 • 緑点灯 充電完了 – フル充電で50分〜90分ほど動作 13
下駄箱(黒い丸)においてください 14
• やってみる – Ozobotのボタンを3秒以上押す – 白く点滅したら離す – 黒い•の上に置く • 緑色に点灯しながら前進したら成功 • 赤色に点滅したら失敗、再度やり直しです •
はじめる前に一回は行います キャリブレーション 最初の調整 15

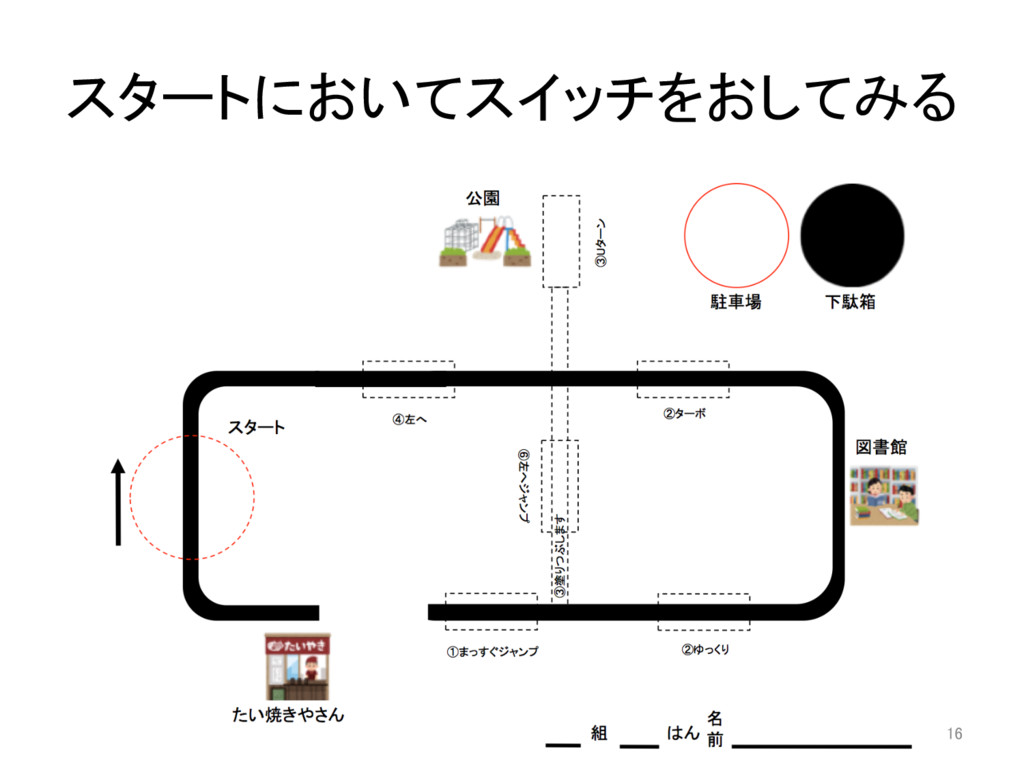

スタートにおいてスイッチをおしてみる 16
①まっすぐジャンプをはってスタート 17
②「ターボ」「ゆっくり」をはってスタート 18
マジックで黒く③塗りつぶす 紙をよこにするといいよ 19
③Uターンをはってスタート 20

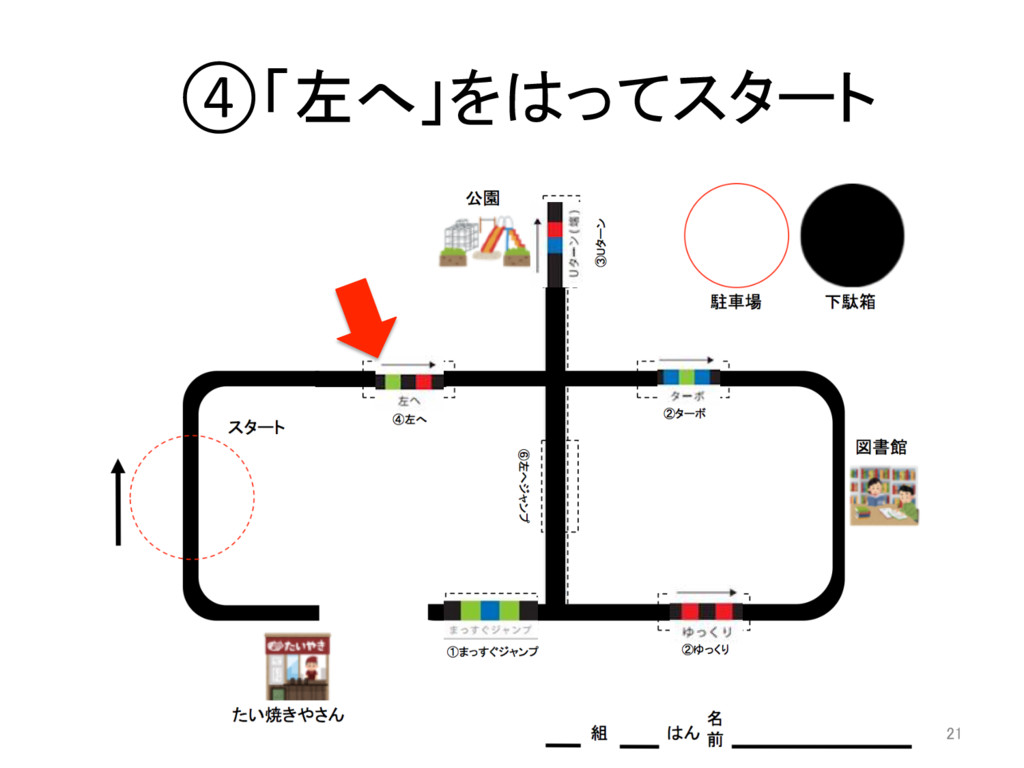

④「左へ」をはってスタート 21
⑤「左へジャンプ」をはってスタート 22
OzoCodeまとめ • ラインがひかれていると好きなところにいく – 交差点に入ると向きはランダムに – OzoCode命令は方向を特定する • 2つの方向のちがい「右へ」「左へ」「まっすぐ」 – ラインの上での動作 • 「右へジャンプ」「左へジャンプ」「まっすぐジャ
ンプ」 – ラインが途切れた時の動作 23
課題 OzoCode 24
OzoCode課題1 • プリントLesson1 No.4 用紙にOzoCode命令を 入れて、HomeからSHOPにたどり着けるように しよう! 使えるOzoCode • Uターン
• 左へジャンプ • 右へジャンプ • まっすぐジャンプ 表面素材が変わったので キャリブレーションをして からスタートさせて下さい 25
OzoCode課題2 • サインペンを使ってトレースできる線を自由に 描いて自分だけのOzobotコースを作ってみま しょう。 • 最後に全部つなげて巨大なコースにします。 26
27 たとえばこんなのとか。 余ったOzoCode命令シールも貼ってみて下さい
考察〜プログラミング思考育成1〜 OzoCode & OzoBlockly 28
Ozobotは使える? • 試行錯誤を繰返して目的を達成する – OzoCodeシールを貼りなおす等 – コースを描いたり・消したりができる工夫 • 水拭きマッキーや、タックシールの白 •
複数解を容認する – コース自体が手描きにできる – OzoCode命令次第で自分なりの解を出せる • ロボットだが組立不要で小さい(かわいい) – 収納しやすい、学校の机にフィット – 部品の配線や組み立て不要 – 学校のクラスルーム向け 29
オゾブロックリー OzoBlokly 30
OzoBlockly • OzoBlocklyのサイトへアクセス – hfp://ozoblockly.com/ ←ブラウザでアクセスして下さい • [Get Started]ボタンをクリック 31
OzoBlockly対応Ozobot • Ozobot 1.0はOzoBlockly非対応 – US販売時に即動いた人はNG • 国内正規販売はOzobot Bitのみ • Ozobot
Evoは10月発表の新製品 – BLE対応、Ozobot同士のやり取りがあるらしい 32

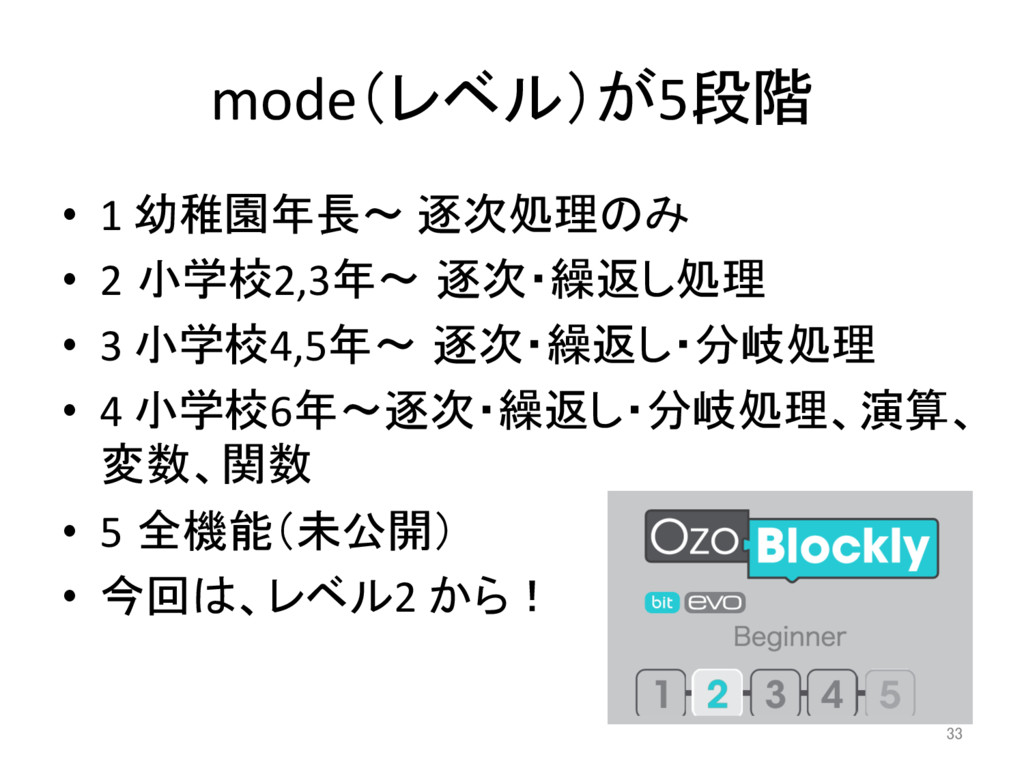

mode(レベル)が5段階 • 1 幼稚園年長〜 逐次処理のみ • 2 小学校2,3年〜 逐次・繰返し処理 •
3 小学校4,5年〜 逐次・繰返し・分岐処理 • 4 小学校6年〜逐次・繰返し・分岐処理、演算、 変数、関数 • 5 全機能(未公開) • 今回は、レベル2 から! 33

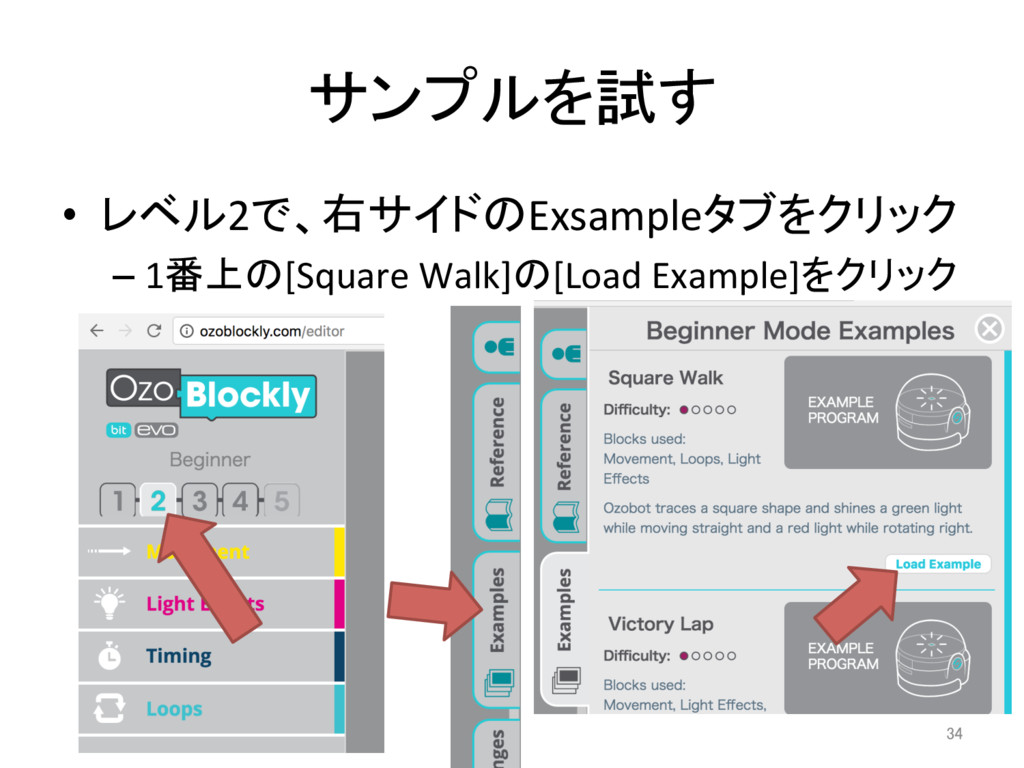

サンプルを試す • レベル2で、右サイドのExsampleタブをクリック – 1番上の[Square Walk]の[Load Example]をクリック 34

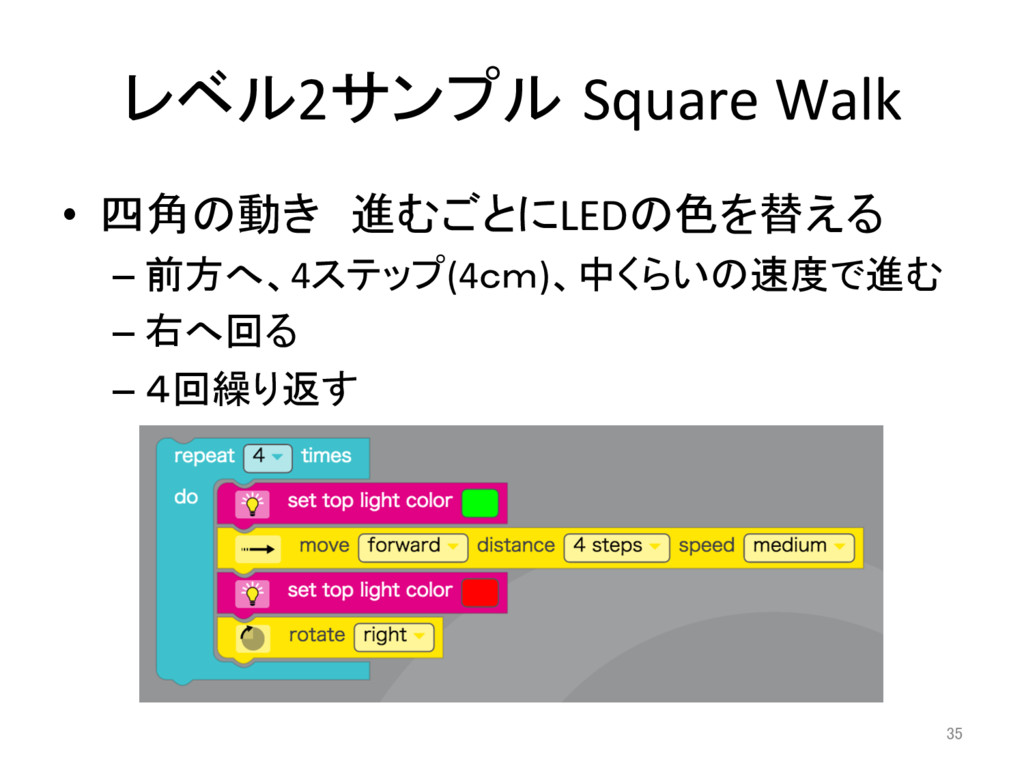

レベル2サンプル Square Walk • 四角の動き 進むごとにLEDの色を替える – 前方へ、4ステップ(4cm)、中くらいの速度で進む – 右へ回る – 4回繰り返す 35
プログラムを送る準備1 • できれば画面の輝度を最大(100%)に OzoBlockly画面右下の[Load Bit]ボタンをク リック – Load画面を出す 36
プログラムを送る準備2 • Ozobotの電源ボタンを2秒以上押し続ける (キャリブレーションを行う) – ボタンを離す。 – Ozobotが白く光っているうちにLoad画面の白いス ポットにくっつける – Ozobotが緑色の点滅になればキャリブレーション 完了 37
光でプログラムを送る • 改めてOzobotの電源ボタンを1回押してLoad 画面の白いスポットにくっつける • [Load]ボタンをクリックしロード開始 – 白いスポットが光りOzobotが緑色の点滅になればプログ ラムのロードが始まっている –
もしOzobotが赤色の点滅になればプログラムのロードが 失敗している – 再度白いスポットにしっかりあててやりなおす 38

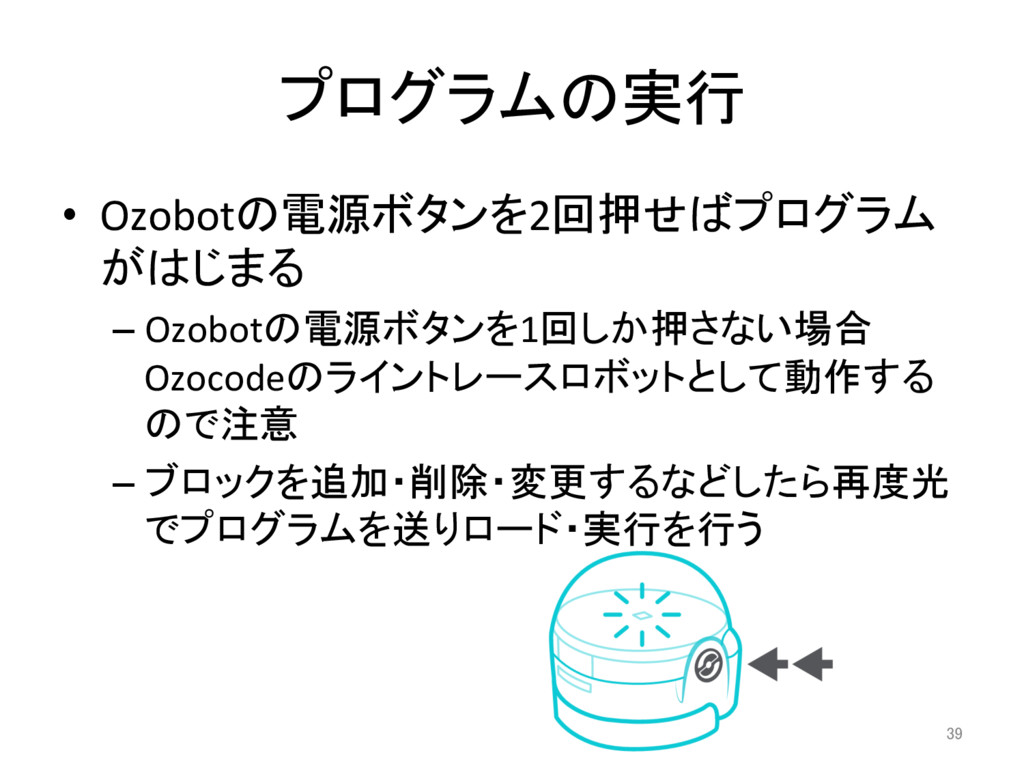

プログラムの実行 • Ozobotの電源ボタンを2回押せばプログラム がはじまる – Ozobotの電源ボタンを1回しか押さない場合 Ozocodeのライントレースロボットとして動作する ので注意 – ブロックを追加・削除・変更するなどしたら再度光 でプログラムを送りロード・実行を行う 39

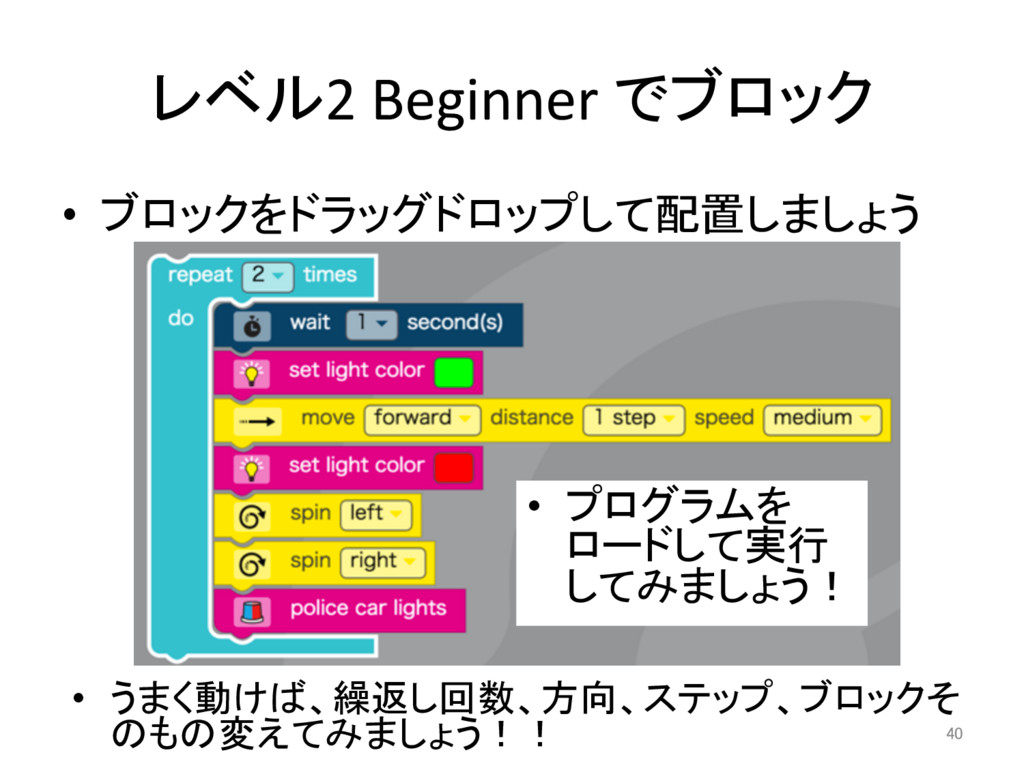

レベル2 Beginner でブロック • ブロックをドラッグドロップして配置しましょう • プログラムを ロードして実行 してみましょう! •
うまく動けば、繰返し回数、方向、ステップ、ブロックそ のもの変えてみましょう!! 40
レベル3でライントレース • 交差点の色で分岐処理を行うプログラム • ブロックをドラッグドロッ プして配置しましょう 41

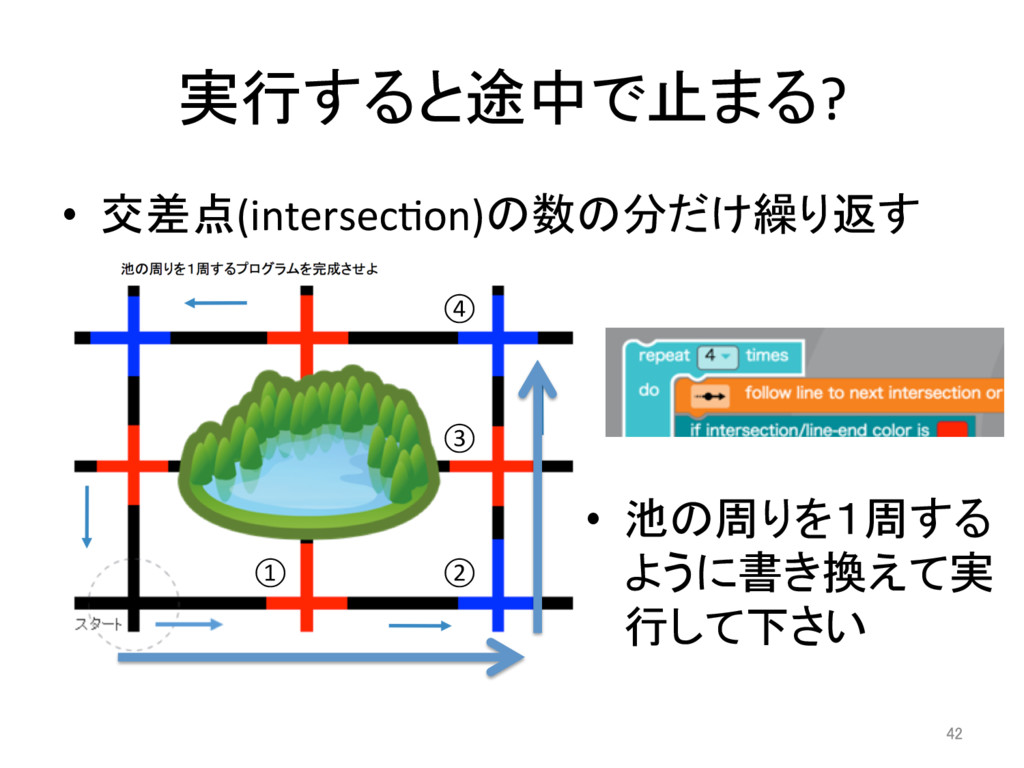

実行すると途中で止まる? • 交差点(intersecnon)の数の分だけ繰り返す ① ② ③ ④ • 池の周りを1周する ように書き換えて実
行して下さい 42
課題 OzoBlockly 43
OzoBlockly課題 • スタート地点から動いてたい焼き屋さんまで Ozobotを動かすプログラムを作成せよ。 • レベル3で行う • どう動いてもOK • ブロック何使っ
てもOK • 冗長なものより 短いものが素敵 44
考察〜プログラミング思考育成2〜 OzoCode & OzoBlockly 45

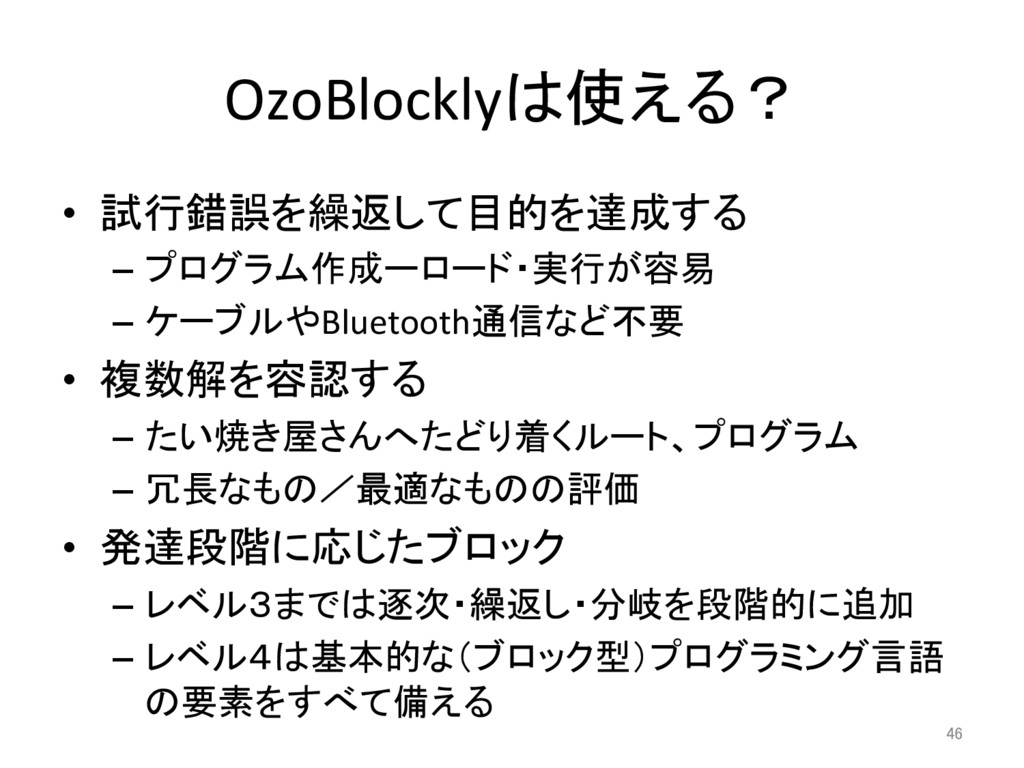

OzoBlocklyは使える? • 試行錯誤を繰返して目的を達成する – プログラム作成ーロード・実行が容易 – ケーブルやBluetooth通信など不要 • 複数解を容認する –
たい焼き屋さんへたどり着くルート、プログラム – 冗長なもの/最適なものの評価 • 発達段階に応じたブロック – レベル3までは逐次・繰返し・分岐を段階的に追加 – レベル4は基本的な(ブロック型)プログラミング言語 の要素をすべて備える 46
ご清聴ありがとうございました 吉田 研一 ECCコンピュータ専門学校 ワークショップ 10:00-11:50 第12回情報教育合同研究会
