台灣電力公司 台電之電力調度作為 台灣電力公司 電力調度處 中央調度監 鄭有財 108年11月29日 1
台灣電力公司 大 綱 2 ※本簡報使用之圖片皆屬台電公司所有或CC0之授權圖片 壹 電力系統概述 參 備用容量與備轉容量 伍
電力調度資訊揭露 貳 電力調度簡介 肆 環保調度作法 陸 結語
台灣電力公司 壹、電力系統概述(1/3) 3 輸電系統 配電系統 345kV 台鐵 中型工廠 桿上變壓器 商業大樓
百貨公司 汽電共生 小型工廠 商店 住宅 110 V 220 V 161kV 161kV 161kV 69kV 69kV 69kV 22-11kV 161/22-11kV 一次配電變所 161kV 69kV 22-11kV 161/69kV 69/22-11kV 345/161kV 22-11kV 22-11kV 二次變電所 小型 太陽光電廠 科學園區 捷運 大型工廠 高鐵 發電 系統 小型水力 核能 大型水/火力 中型水/火力 中/大型 再生能源 超高壓變電所 一次變電所
台灣電力公司 壹、電力系統概述(2/3) 臺灣為獨立電網,電力設 施多集中於西半部,並透 過超高壓主幹線(3路6迴線) 將各區域電網及電源連結 起來。 4
台灣電力公司 壹、電力系統概述(3/3) • 隨著經濟發展,全國用電量亦逐年成長,107年系統裝置容量達4,451萬瓩,淨供 電量亦已達2,333億度。 • 為滿足供電需求,近年新機組陸續加入系統商轉;另配合推動能源轉型,以期達 成2025年發電配比再生能源20%、燃煤30%、燃氣50%之目標。 5

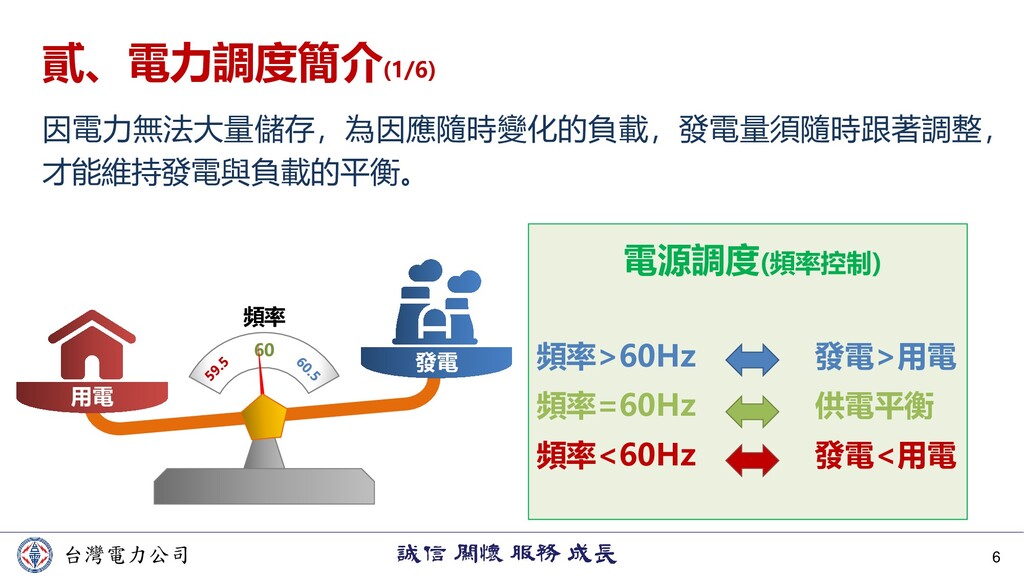

台灣電力公司 貳、電力調度簡介(1/6) 因電力無法大量儲存,為因應隨時變化的負載,發電量須隨時跟著調整, 才能維持發電與負載的平衡。 6 60 發電 用電 頻率 頻率>60Hz
發電>用電 頻率=60Hz 供電平衡 頻率<60Hz 發電<用電 電源調度(頻率控制)
台灣電力公司 貳、電力調度簡介(2/6) 7 1.00 pu 電壓過低可能 造成系統崩潰 電壓過高可能 造成設備損壞 透過控制發電機或各層級變電
所之變壓器及其他電壓調整設 備等方式,將電壓控制在適當 範圍。 電網調度(電壓控制)
台灣電力公司 貳、電力調度簡介(3/6) 階層調度: 電力調度按電壓等級 分為中央、區域、配 電調度中心,透過三 階層調度,指揮協調 電力系統運轉。 8 中央調度中心
調度處CDCC 區域調度中心 各供電區處ADCC 配電調度中心 各營業區處DDCC

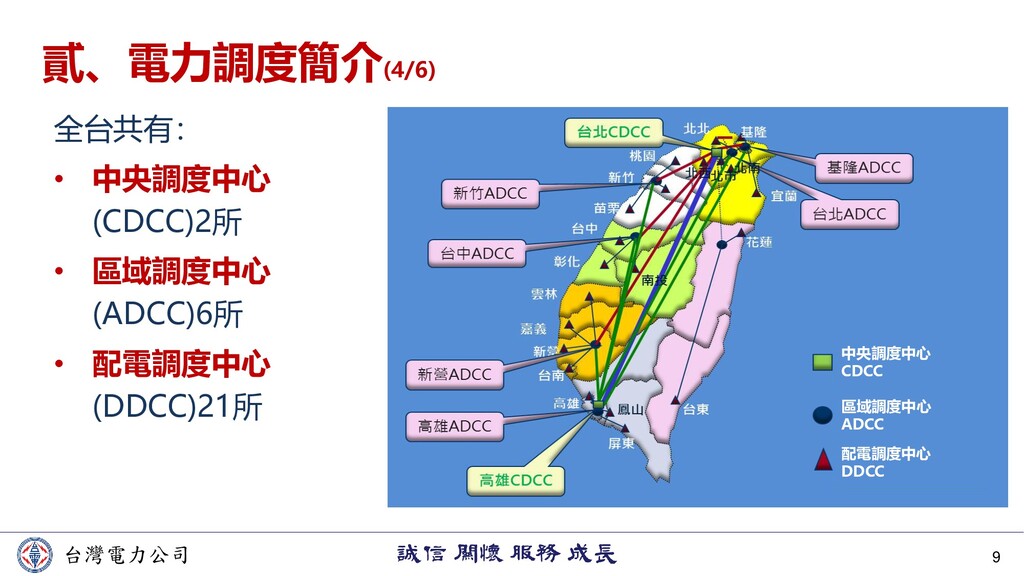

台灣電力公司 貳、電力調度簡介(4/6) 全台共有: • 中央調度中心 (CDCC)2所 • 區域調度中心 (ADCC)6所 •
配電調度中心 (DDCC)21所 9 中央調度中心 CDCC 區域調度中心 ADCC 配電調度中心 DDCC

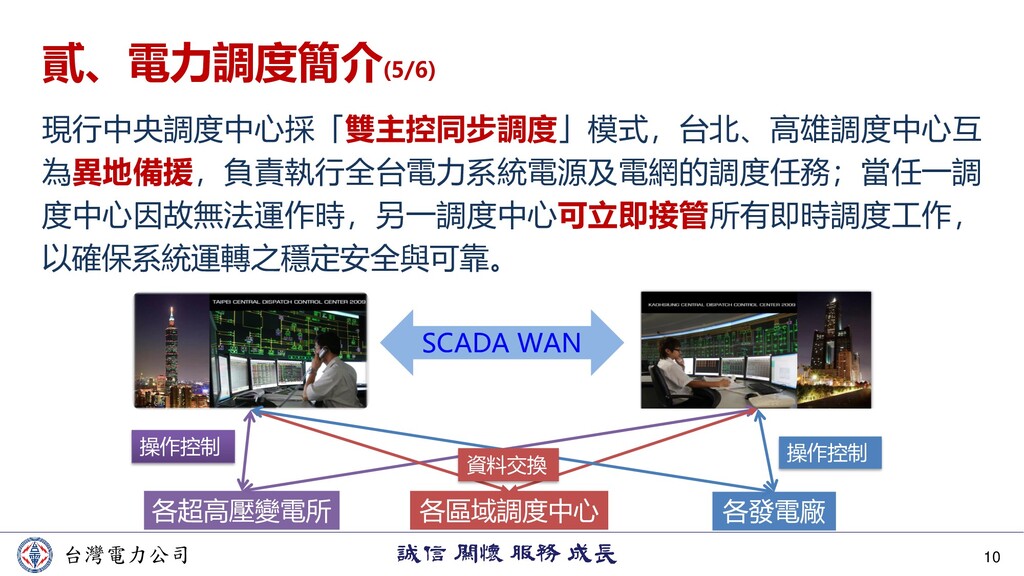

台灣電力公司 貳、電力調度簡介(5/6) 現行中央調度中心採「雙主控同步調度」模式,台北、高雄調度中心互 為異地備援,負責執行全台電力系統電源及電網的調度任務;當任一調 度中心因故無法運作時,另一調度中心可立即接管所有即時調度工作, 以確保系統運轉之穩定安全與可靠。 10 SCADA WAN 各超高壓變電所
各區域調度中心 各發電廠 操作控制 操作控制 資料交換

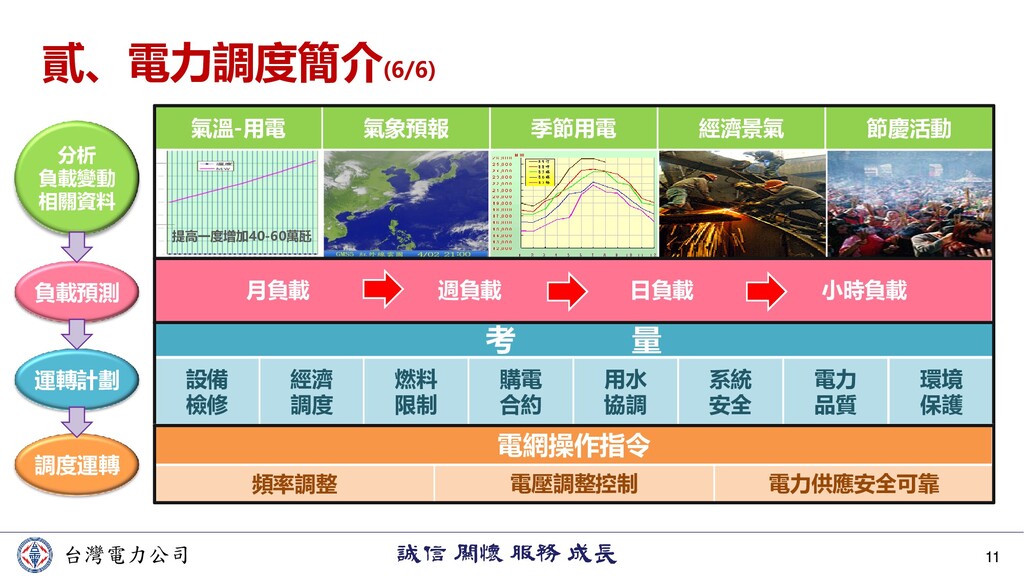

台灣電力公司 貳、電力調度簡介(6/6) 11 節慶活動 經濟景氣 季節用電 氣象預報 氣溫-用電 提高一度增加40-60萬瓩 月負載
週負載 日負載 小時負載 考 量 環境 保護 電力 品質 經濟 調度 系統 安全 設備 檢修 燃料 限制 用水 協調 購電 合約 電力供應安全可靠 電壓調整控制 頻率調整 電網操作指令 分析 負載變動 相關資料 負載預測 運轉計劃 調度運轉
台灣電力公司 參、備用容量與備轉容量(1/2) 12 系統尖峰負載(小時平均值) 備 用 容 量 備用容量 系統在各發電機組正常發電情況下,可提供之最大發電容量(即系統
規劃淨尖峰能力),與每年之「最高小時用電量」(即系統尖峰負載) 之差額,可用來衡量每年之供電充裕度。若預估未來10年無法達成 法定備用容量率15%目標,則需進行新電源開發計劃。 備轉容量 指扣除機組大修、小修、故障及其他相關限制後,當日實際可調度 之發電容量裕度,亦即系統每天的供電餘裕。一般來說,備轉容量 率會以燈號形式呈現當日電力是否充裕。 備用容量 = 系統規劃淨尖峰能力 − 系統尖峰負載 備用容量率 = 系統規劃淨尖峰能力 − 系統尖峰負載 系統尖峰負載 ×100% 備轉容量 = 系統運轉淨尖峰能力 − 系統瞬時尖峰負載 備轉容量率 = 系統運轉淨尖峰能力 − 系統瞬時尖峰負載 系統瞬時尖峰負載 ×100% ※坊間常聽到「備載容量」,這個名詞實際上並不存在。
台灣電力公司 參、備用容量與備轉容量(2/2) 13
台灣電力公司 肆、環保調度作法(1/2) 14 環保署中央防制指揮中心於空 品區有三分之一以上測站達預 警等級時通知中央調度中心 中央調度中心通知電廠執行降載計畫 並上網公告 自 主
降 載 擬訂自主降載計畫 擬訂友善降載計畫 環保署中央防制指揮中心通知 中央調度中心未來空品預報達 預警等級 友 善 降 載

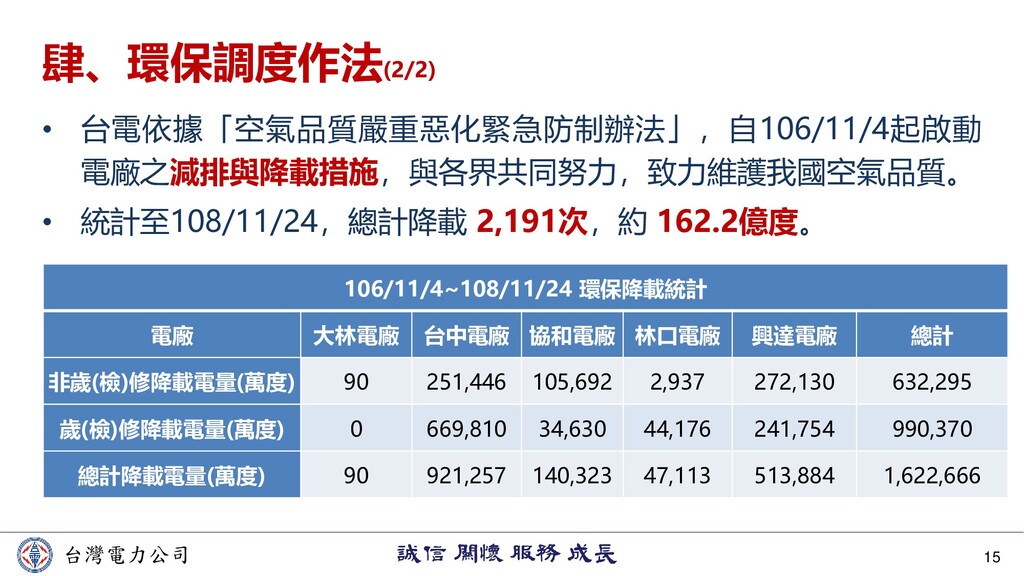

台灣電力公司 肆、環保調度作法(2/2) 15 • 台電依據「空氣品質嚴重惡化緊急防制辦法」,自106/11/4起啟動 電廠之減排與降載措施,與各界共同努力,致力維護我國空氣品質。 • 統計至108/11/24,總計降載 2,191次,約 162.2億度。
106/11/4~108/11/24 環保降載統計 電廠 大林電廠 台中電廠 協和電廠 林口電廠 興達電廠 總計 非歲(檢)修降載電量(萬度) 90 251,446 105,692 2,937 272,130 632,295 歲(檢)修降載電量(萬度) 0 669,810 34,630 44,176 241,754 990,370 總計降載電量(萬度) 90 921,257 140,323 47,113 513,884 1,622,666

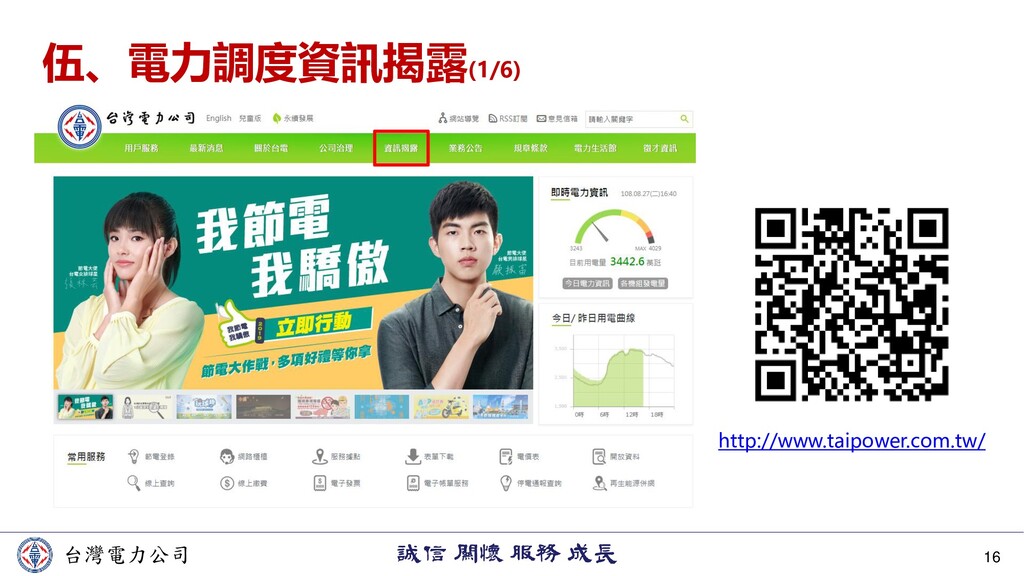

台灣電力公司 伍、電力調度資訊揭露(1/6) 16 http://www.taipower.com.tw/
台灣電力公司 伍、電力調度資訊揭露(2/6) 17 一、今日電力資訊 二、近期電力資訊 三、過去電力資訊 提供目前供電狀況,包含用電曲線、 當日預估備轉容量、機組當前發電狀 況等 提供至未來2個月的備轉容量,民眾
可瞭解電力系統供應是否充裕 可查詢特定日期供電狀況(包含備轉 容量、機組發電量等),及近5年相關 統計資料
台灣電力公司 伍、電力調度資訊揭露(3/6) 18 一、今日電力資訊
台灣電力公司 伍、電力調度資訊揭露(4/6) 19 一、今日電力資訊
台灣電力公司 伍、電力調度資訊揭露(5/6) 20 二、近期電力資訊 更新時間:每日下午5 時 資料更新時間以每旬第1天(1日、11日、21日)為原則
台灣電力公司 伍、電力調度資訊揭露(6/6) 21 三、過去電力資訊
台灣電力公司 陸、結語 一、台電公司秉持著「安全運轉、經濟調度」的目標,提供穩 定可靠的電力,以確保經濟發展及國家安全。 二、展望未來,面對極端氣候影響、大量再生能源併網、環保 議題、電業自由化變革等,皆有賴台電團隊齊心努力一一 克服。 22
台灣電力公司 23 Q & A
