1. Tellusではじめる衛星データ分析 @lTlanual

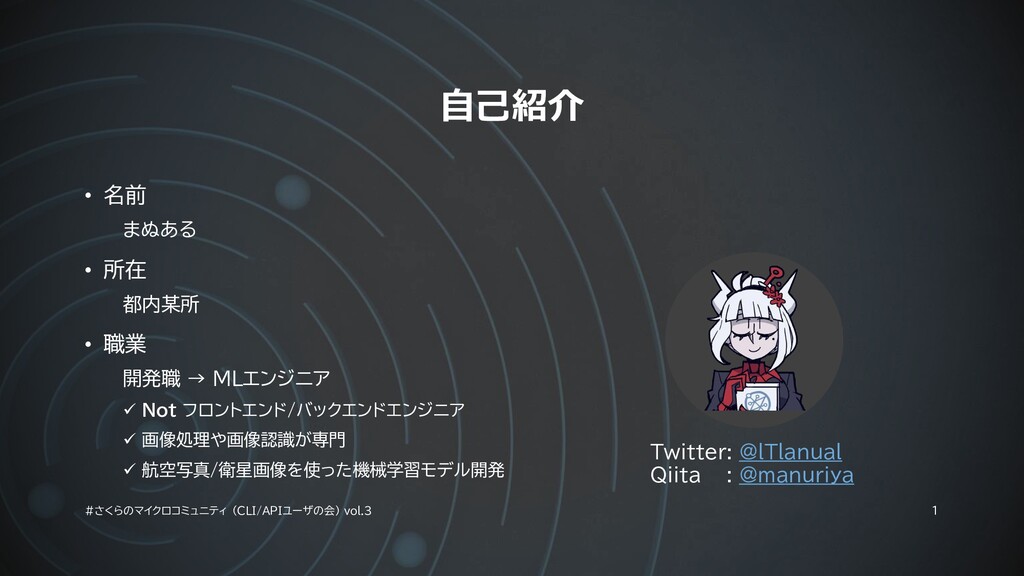

2. 自己紹介 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 1 • 名前 まぬある • 所在 都内某所 • 職業 開発職 → MLエンジニア ✓ Not フロントエンド/バックエンドエンジニア ✓ 画像処理や画像認識が専門 ✓ 航空写真/衛星画像を使った機械学習モデル開発 Twitter: @lTlanual Qiita : @manuriya

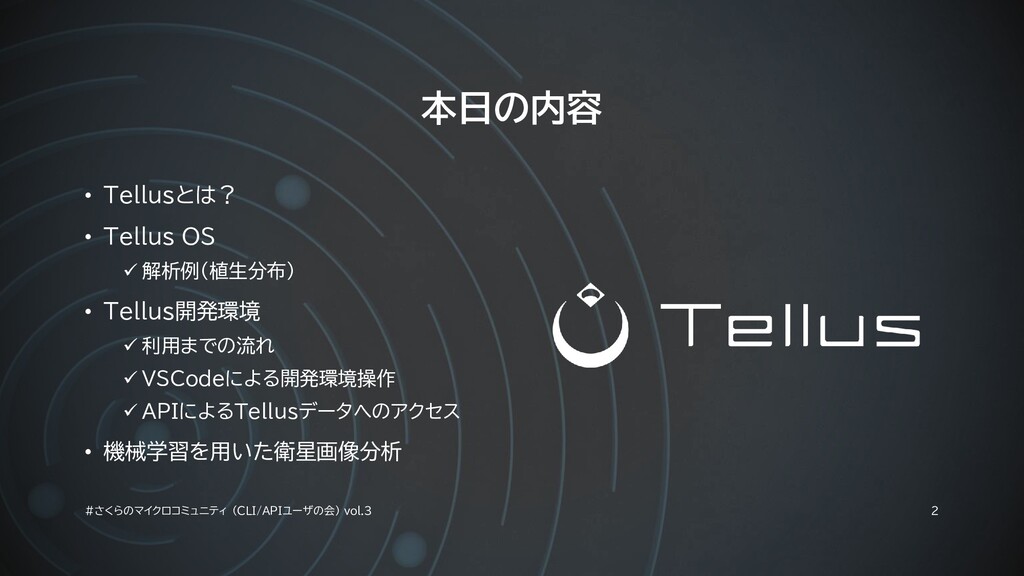

3. 本日の内容 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 2 • Tellusとは？ • Tellus OS ✓ 解析例（植生分布） • Tellus開発環境 ✓ 利用までの流れ ✓ VSCodeによる開発環境操作 ✓ APIによるTellusデータへのアクセス • 機械学習を用いた衛星画像分析

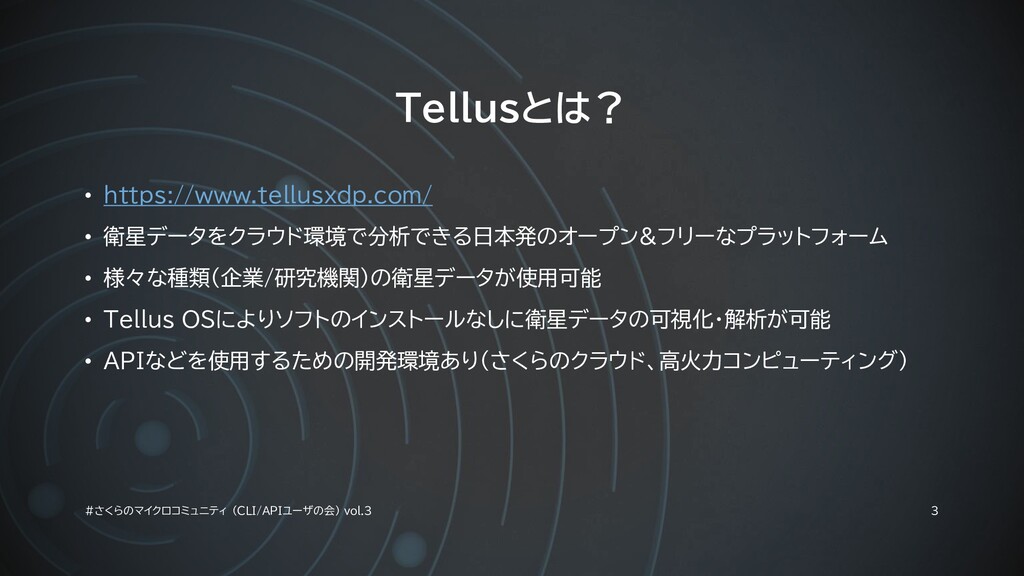

4. Tellusとは？ #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 3 • https://www.tellusxdp.com/ • 衛星データをクラウド環境で分析できる日本発のオープン&フリーなプラットフォーム • 様々な種類（企業/研究機関）の衛星データが使用可能 • Tellus OSによりソフトのインストールなしに衛星データの可視化・解析が可能 • APIなどを使用するための開発環境あり（さくらのクラウド、高火力コンピューティング）

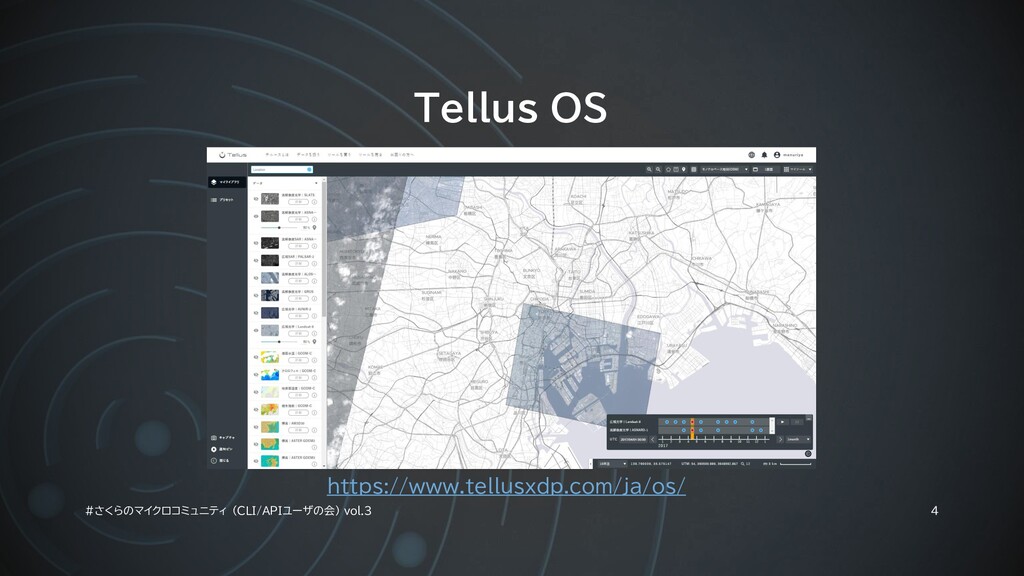

5. Tellus OS #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 4 https://www.tellusxdp.com/ja/os/

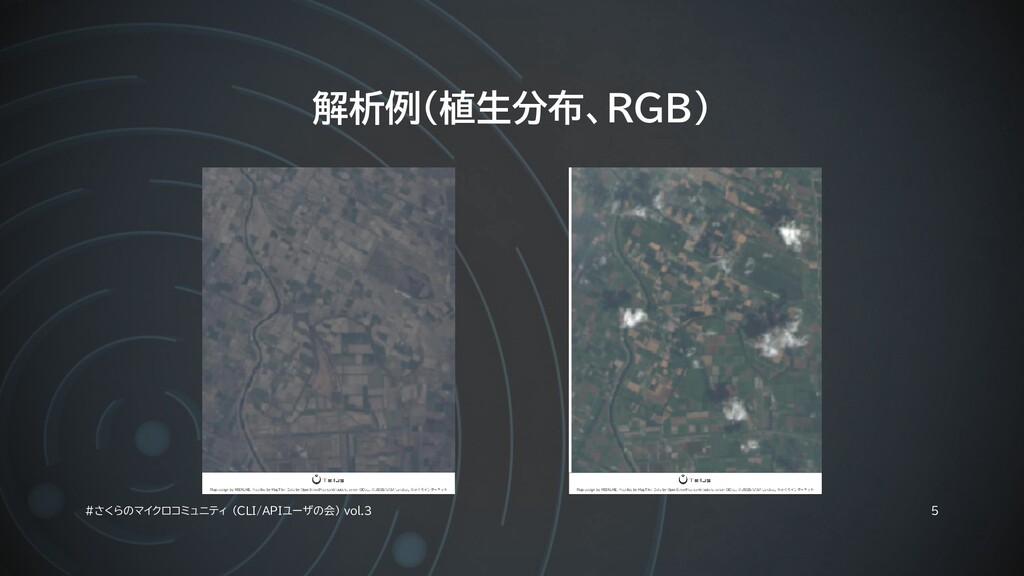

6. 解析例（植生分布、RGB） #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 5

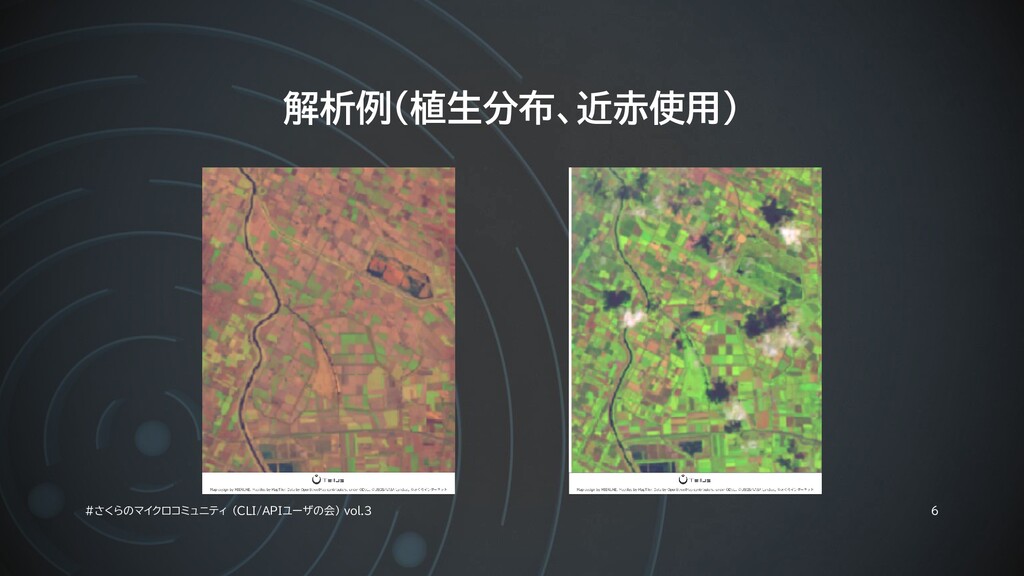

7. 解析例（植生分布、近赤使用） #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 6

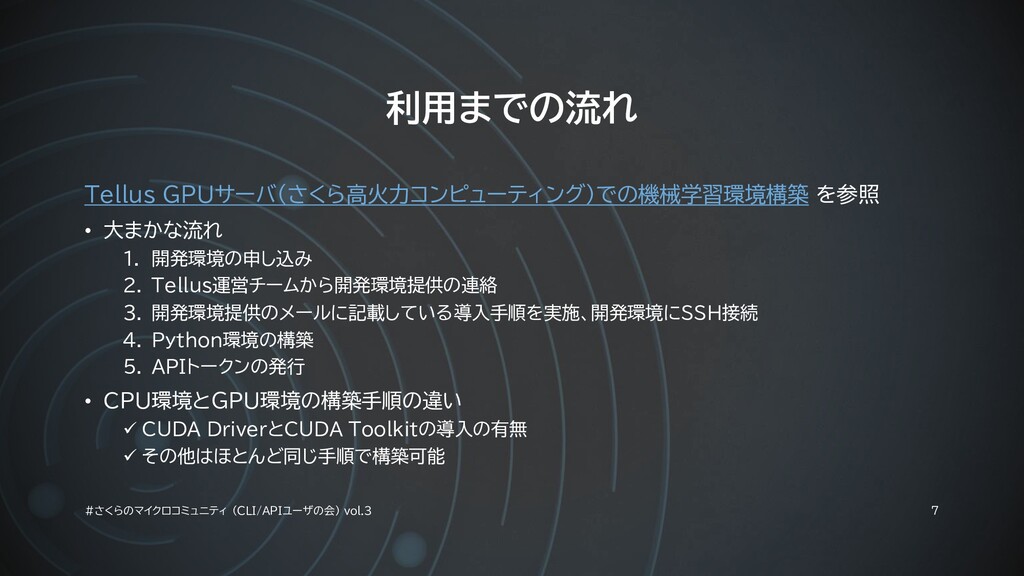

8. 利用までの流れ #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 7 Tellus GPUサーバ（さくら高火力コンピューティング）での機械学習環境構築 を参照 • 大まかな流れ 1. 開発環境の申し込み 2. Tellus運営チームから開発環境提供の連絡 3. 開発環境提供のメールに記載している導入手順を実施、開発環境にSSH接続 4. Python環境の構築 5. APIトークンの発行 • CPU環境とGPU環境の構築手順の違い ✓ CUDA DriverとCUDA Toolkitの導入の有無 ✓ その他はほとんど同じ手順で構築可能

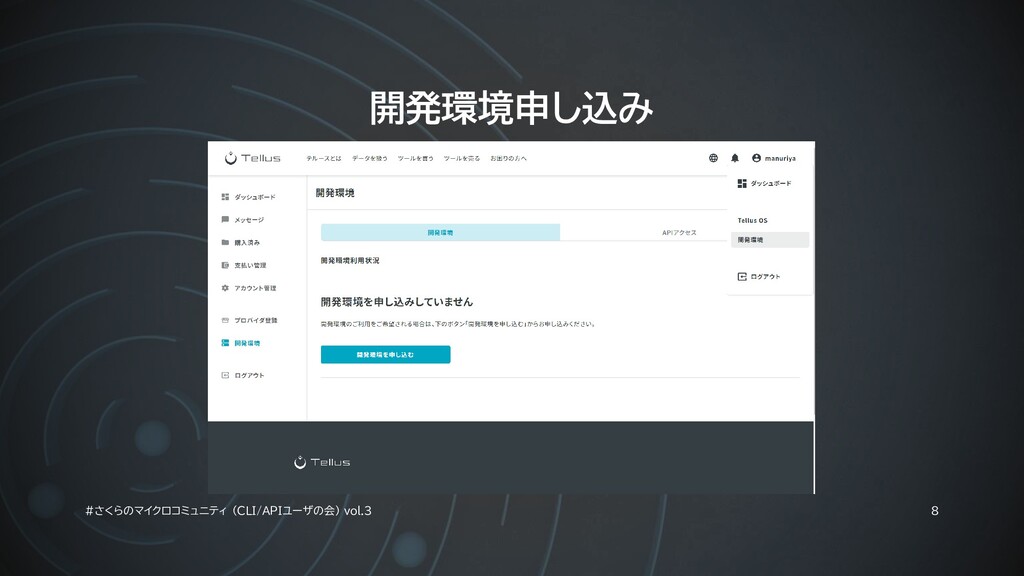

9. 開発環境申し込み #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 8

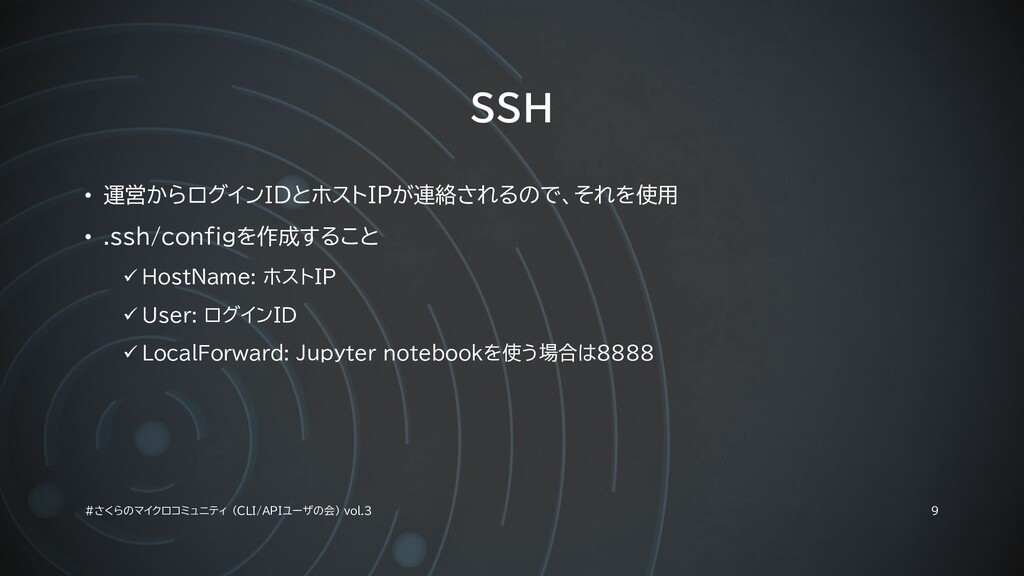

10. SSH #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 9 • 運営からログインIDとホストIPが連絡されるので、それを使用 • .ssh/configを作成すること ✓ HostName: ホストIP ✓ User: ログインID ✓ LocalForward: Jupyter notebookを使う場合は8888

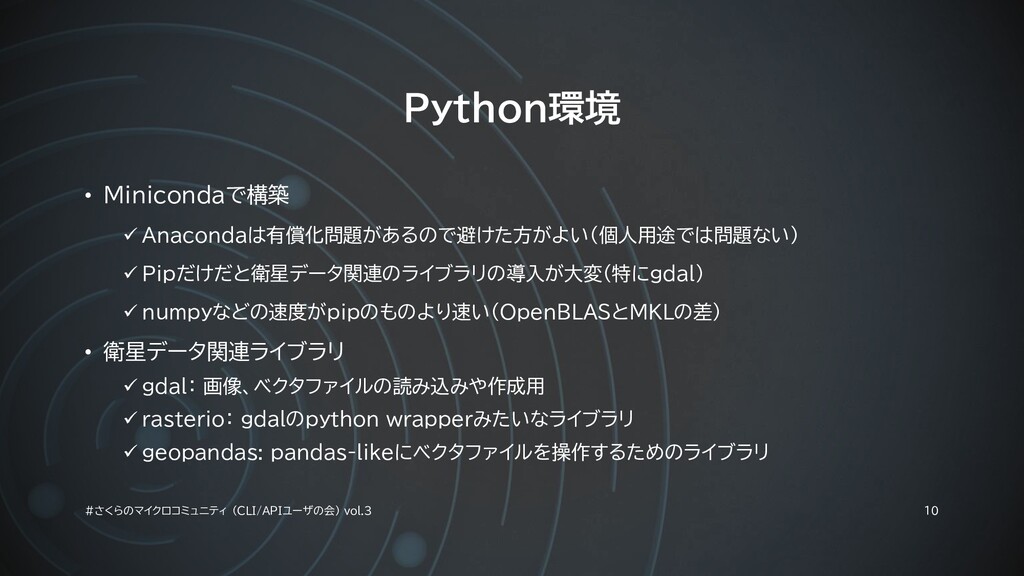

11. Python環境 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 10 • Minicondaで構築 ✓ Anacondaは有償化問題があるので避けた方がよい（個人用途では問題ない） ✓ Pipだけだと衛星データ関連のライブラリの導入が大変(特にgdal) ✓ numpyなどの速度がpipのものより速い(OpenBLASとMKLの差) • 衛星データ関連ライブラリ ✓ gdal： 画像、ベクタファイルの読み込みや作成用 ✓ rasterio： gdalのpython wrapperみたいなライブラリ ✓ geopandas: pandas-likeにベクタファイルを操作するためのライブラリ

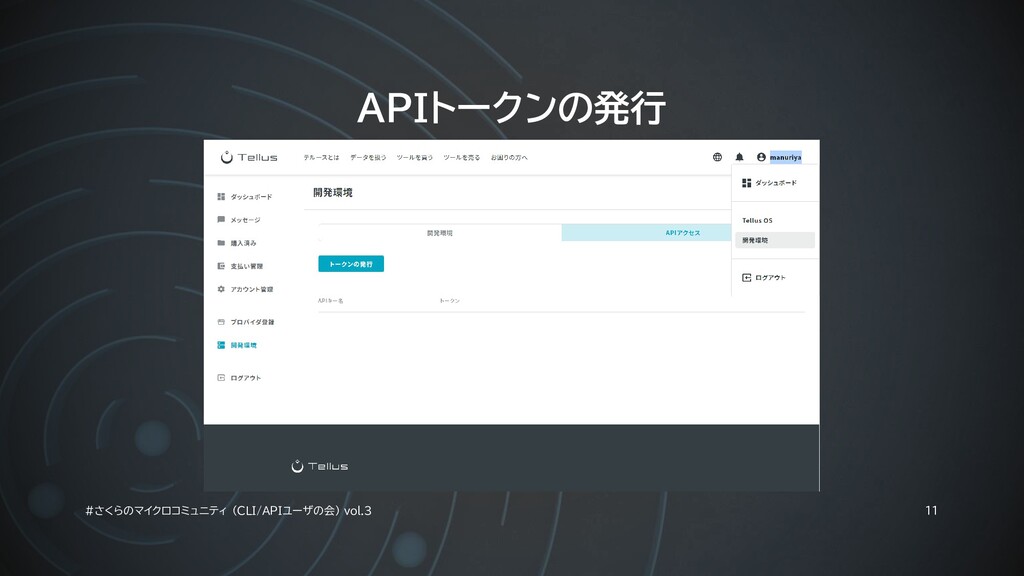

12. APIトークンの発行 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 11

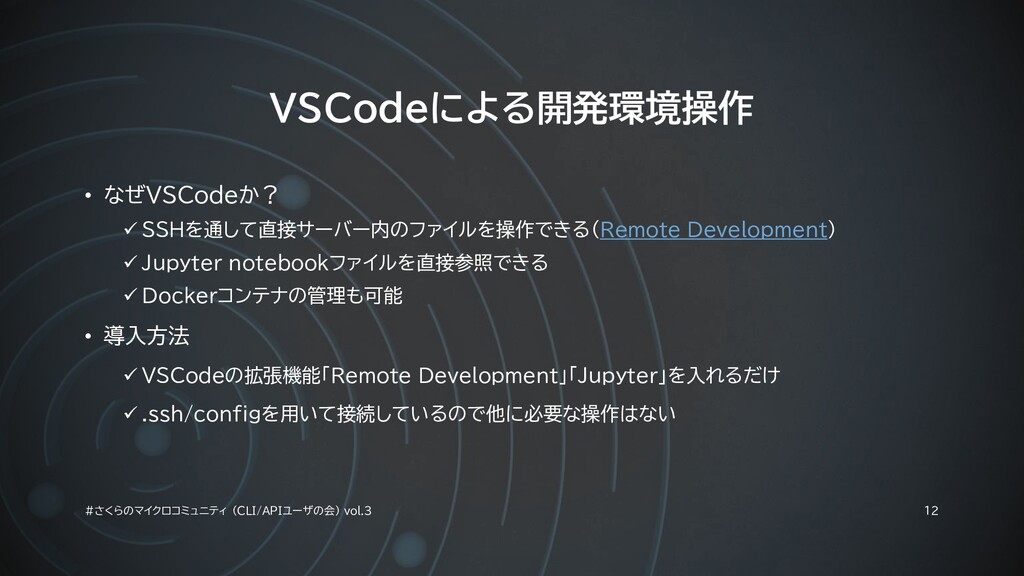

13. VSCodeによる開発環境操作 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 12 • なぜVSCodeか？ ✓ SSHを通して直接サーバー内のファイルを操作できる(Remote Development) ✓ Jupyter notebookファイルを直接参照できる ✓ Dockerコンテナの管理も可能 • 導入方法 ✓ VSCodeの拡張機能「Remote Development」「Jupyter」を入れるだけ ✓ .ssh/configを用いて接続しているので他に必要な操作はない

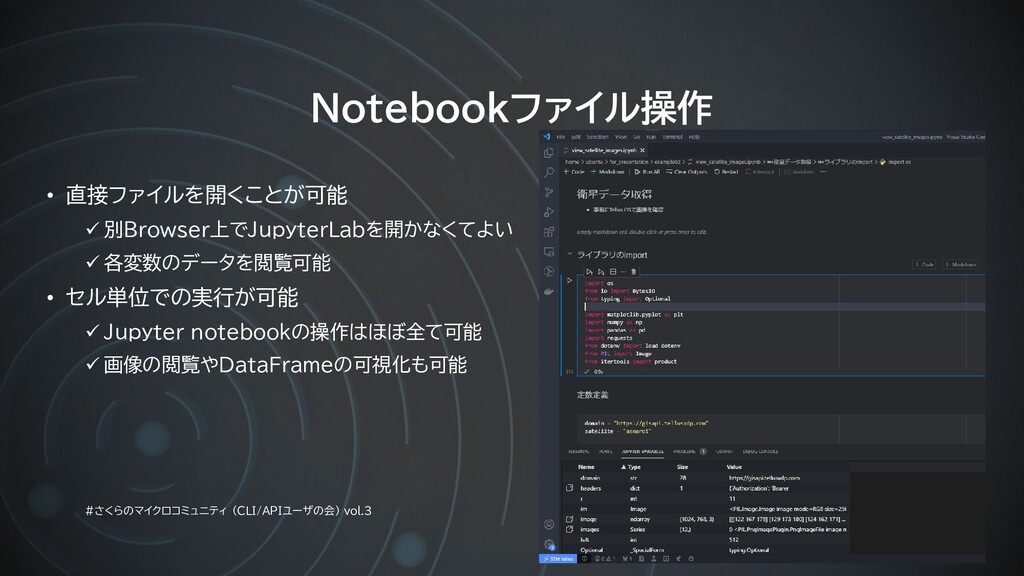

14. Notebookファイル操作 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 11 • 直接ファイルを開くことが可能 ✓ 別Browser上でJupyterLabを開かなくてよい ✓ 各変数のデータを閲覧可能 • セル単位での実行が可能 ✓ Jupyter notebookの操作はほぼ全て可能 ✓ 画像の閲覧やDataFrameの可視化も可能

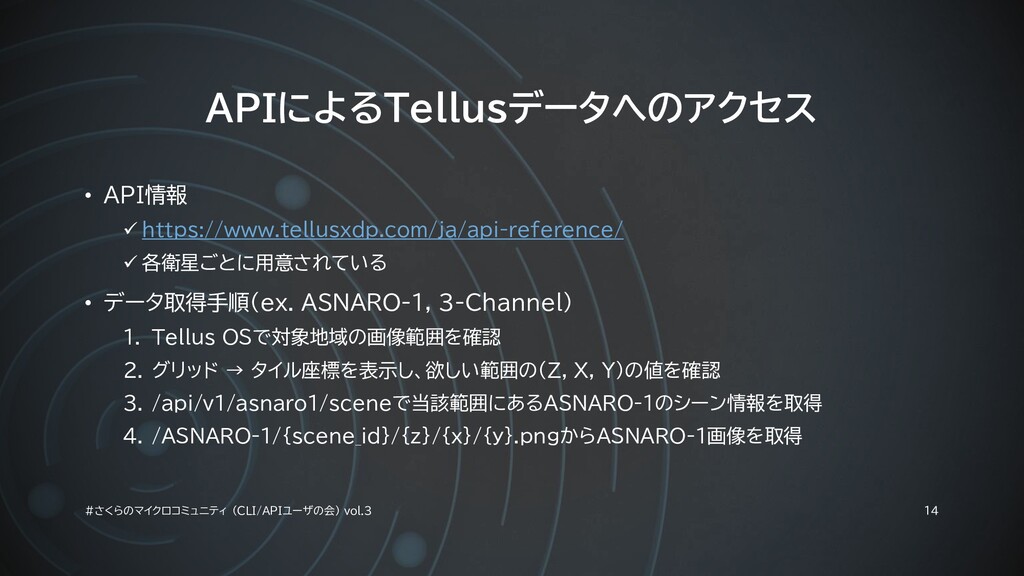

15. APIによるTellusデータへのアクセス #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 14 • API情報 ✓ https://www.tellusxdp.com/ja/api-reference/ ✓ 各衛星ごとに用意されている • データ取得手順(ex. ASNARO-1, 3-Channel) 1. Tellus OSで対象地域の画像範囲を確認 2. グリッド → タイル座標を表示し、欲しい範囲の(Z, X, Y)の値を確認 3. /api/v1/asnaro1/sceneで当該範囲にあるASNARO-1のシーン情報を取得 4. /ASNARO-1/{scene_id}/{z}/{x}/{y}.pngからASNARO-1画像を取得

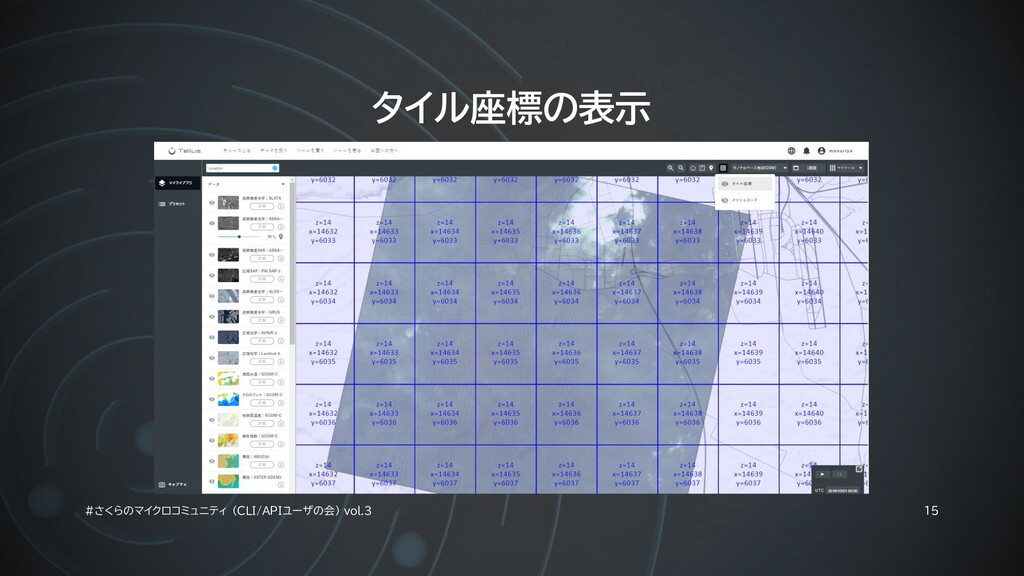

16. タイル座標の表示 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 15

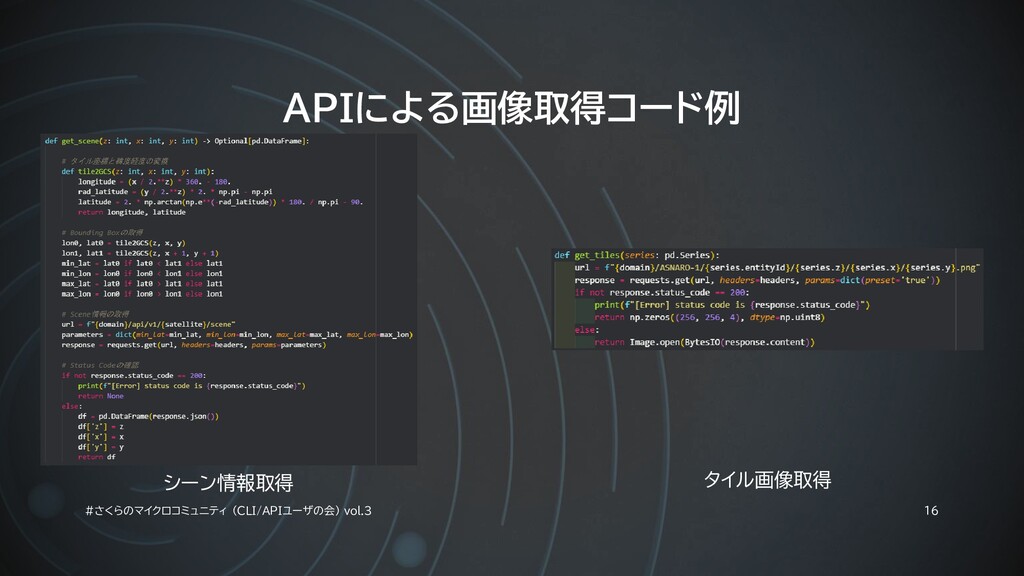

17. APIによる画像取得コード例 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 16 シーン情報取得 タイル画像取得

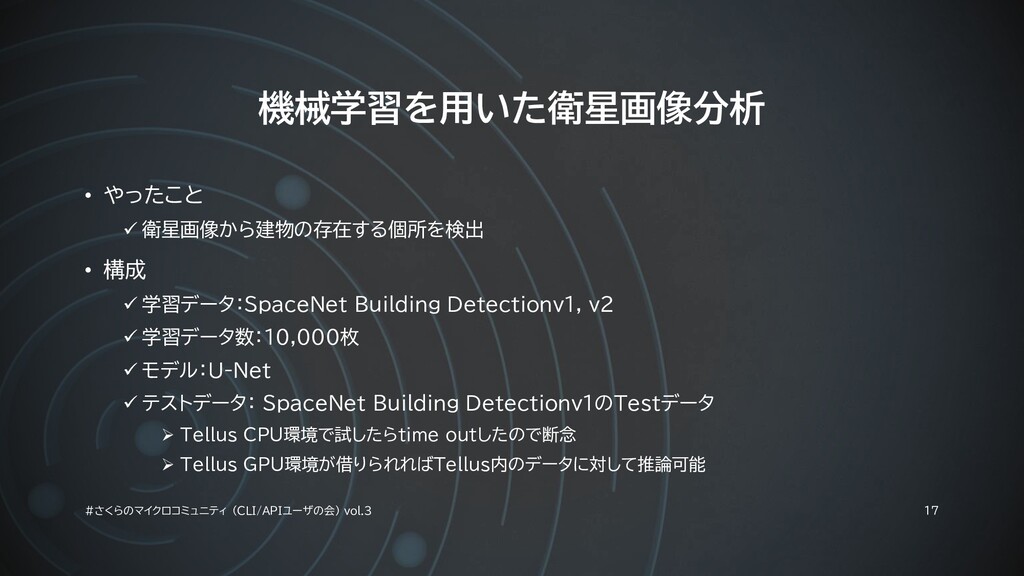

18. 機械学習を用いた衛星画像分析 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 17 • やったこと ✓ 衛星画像から建物の存在する個所を検出 • 構成 ✓ 学習データ：SpaceNet Building Detectionv1, v2 ✓ 学習データ数：10,000枚 ✓ モデル：U-Net ✓ テストデータ： SpaceNet Building Detectionv1のTestデータ ➢ Tellus CPU環境で試したらtime outしたので断念 ➢ Tellus GPU環境が借りられればTellus内のデータに対して推論可能

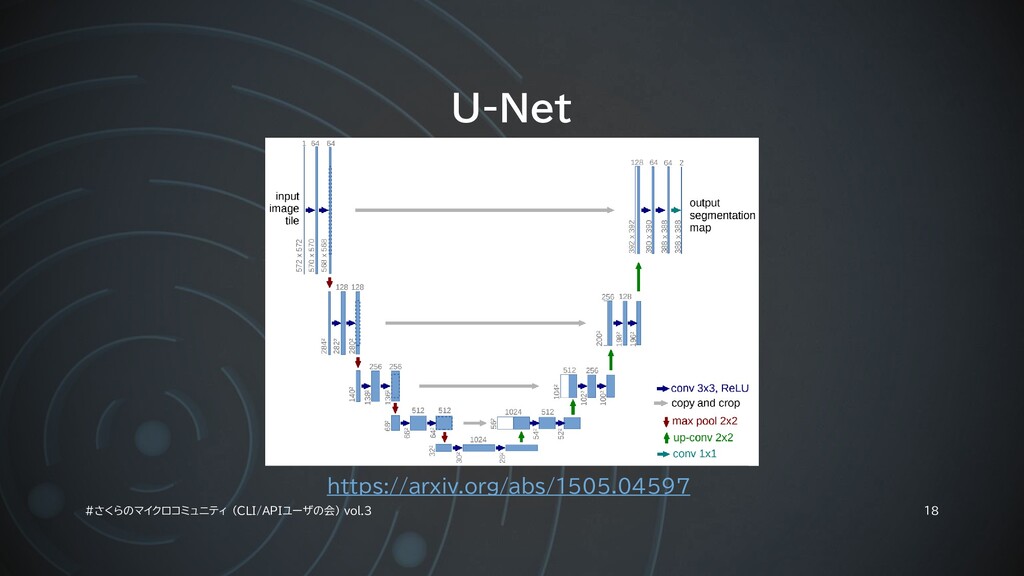

19. U-Net #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 18 https://arxiv.org/abs/1505.04597

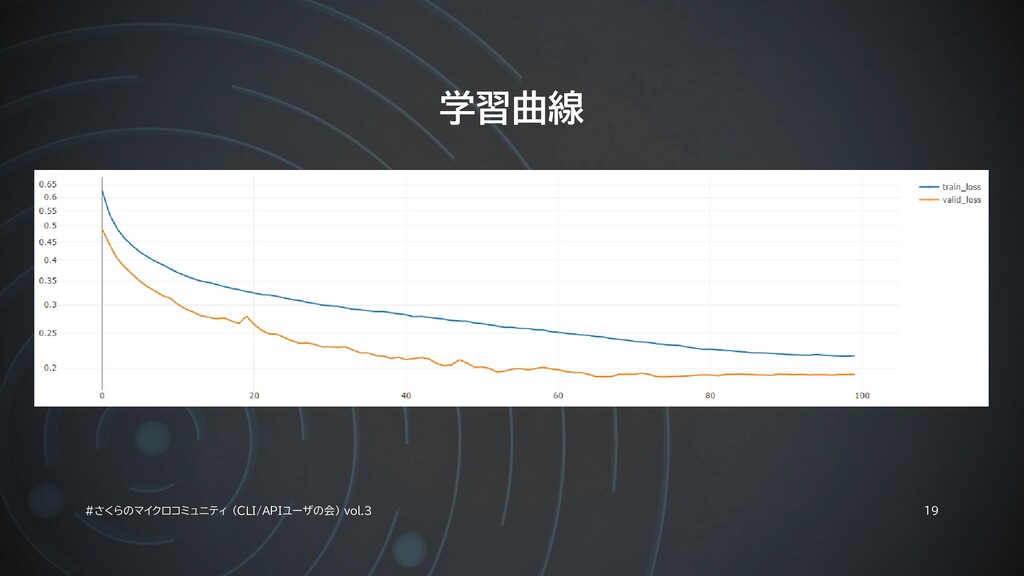

20. 学習曲線 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 19

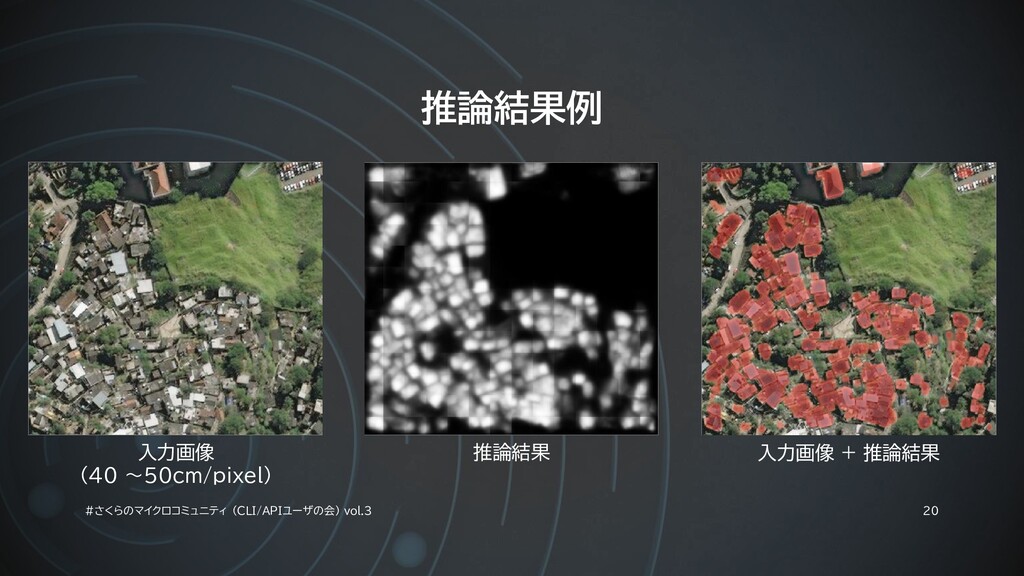

21. 推論結果例 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 20 入力画像 (40 ～50cm/pixel) 推論結果 入力画像 + 推論結果

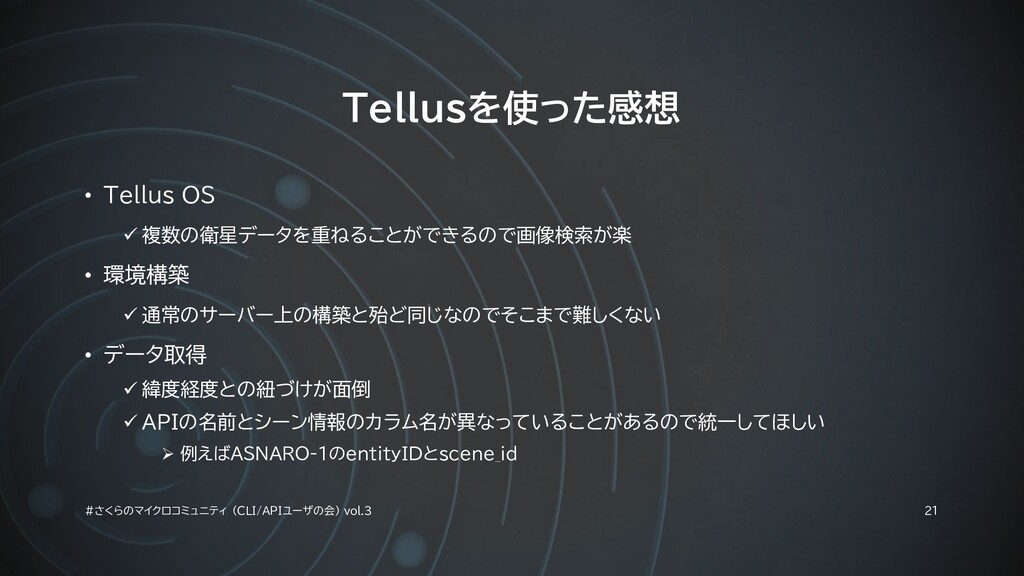

22. Tellusを使った感想 #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 21 • Tellus OS ✓ 複数の衛星データを重ねることができるので画像検索が楽 • 環境構築 ✓ 通常のサーバー上の構築と殆ど同じなのでそこまで難しくない • データ取得 ✓ 緯度経度との紐づけが面倒 ✓ APIの名前とシーン情報のカラム名が異なっていることがあるので統一してほしい ➢ 例えばASNARO-1のentityIDとscene_id

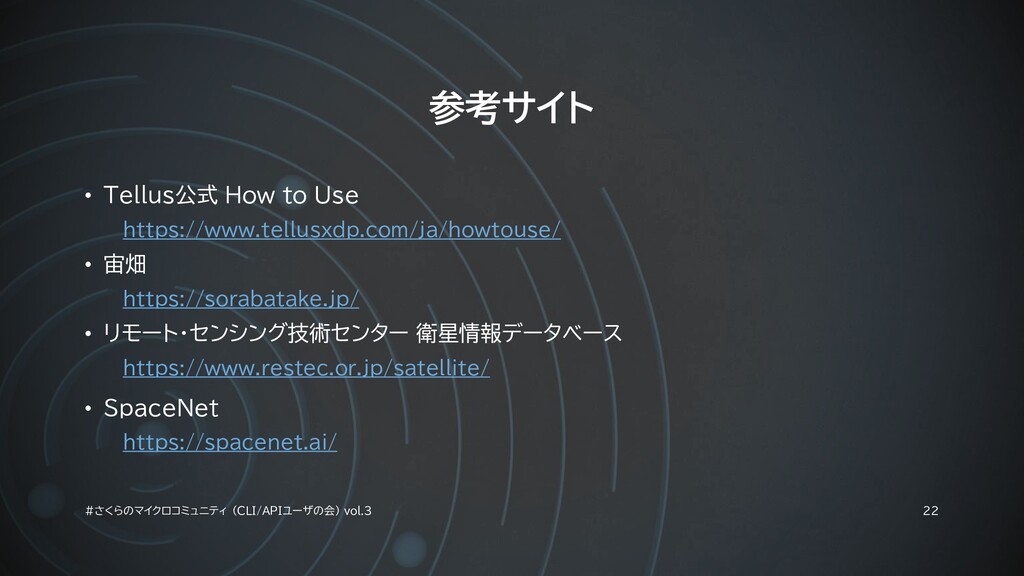

23. 参考サイト #さくらのマイクロコミュニティ （CLI/APIユーザの会） vol.3 22 • Tellus公式 How to Use https://www.tellusxdp.com/ja/howtouse/ • 宙畑 https://sorabatake.jp/ • リモート・センシング技術センター 衛星情報データベース https://www.restec.or.jp/satellite/ • SpaceNet https://spacenet.ai/
