【三村のスライド】“Tip” と “Catch” の「力学現象として」

《決定版》「キャッチのルール厳格化をどう運用すべきか」を、“Tip” と “Catch” の「力学現象として」の理解に基づいて検討する【バレーボール】

https://www.youtube.com/live/C3w4_BoedTc?si=JmuzpB4W4Me6n1PF

三村が用意したスライドです．
PDFから各動画のURLに飛べます

Transcript

1. 【プッシュ，キャリー，キャッチ，スロー，ティップ】 という力学現象を考察してみる 1

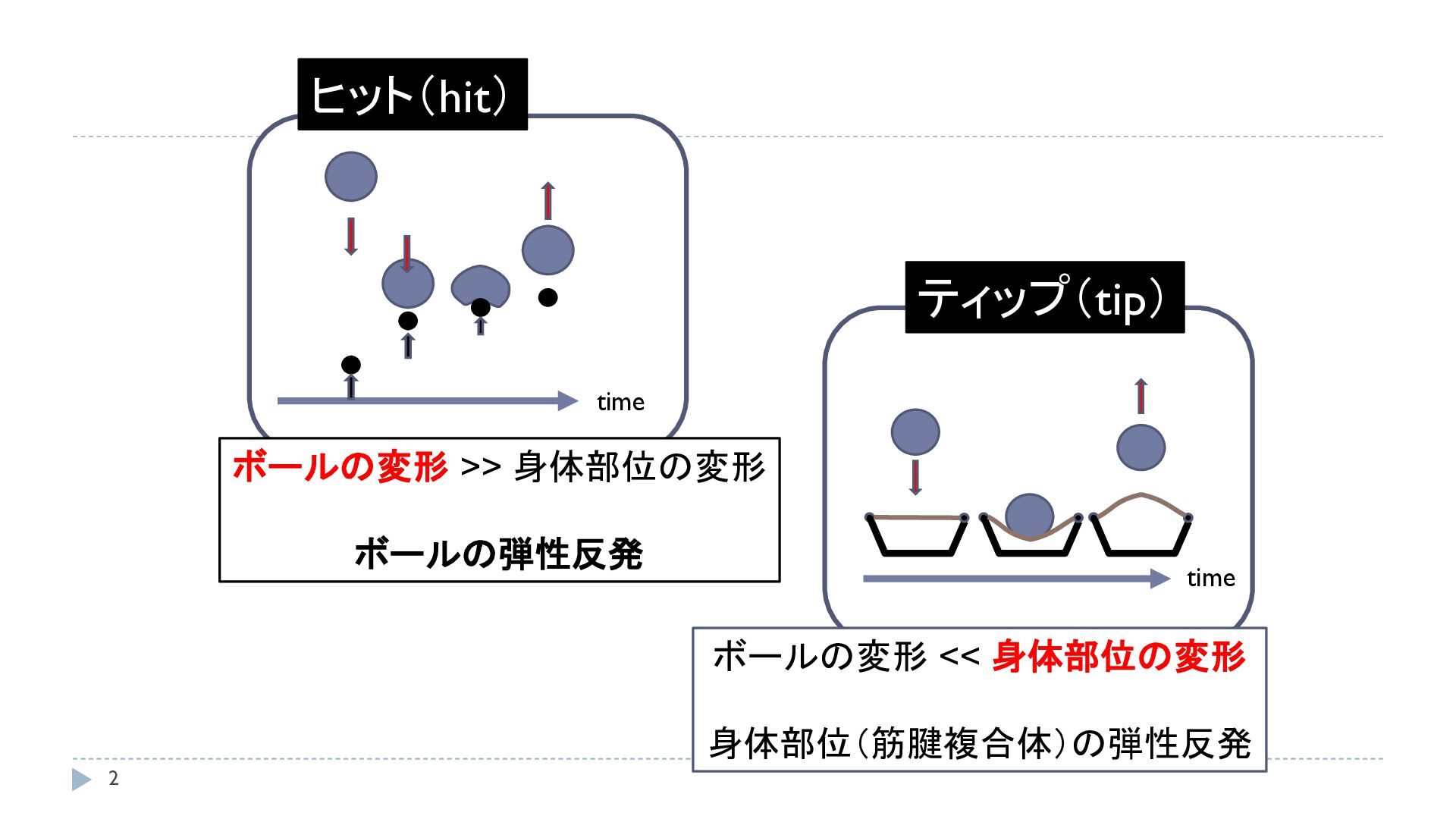

2. ヒット（hit） ティップ（tip） time ボールの変形 >> 身体部位の変形 ボールの弾性反発 time ボールの変形 << 身体部位の変形 身体部位（筋腱複合体）の弾性反発 2

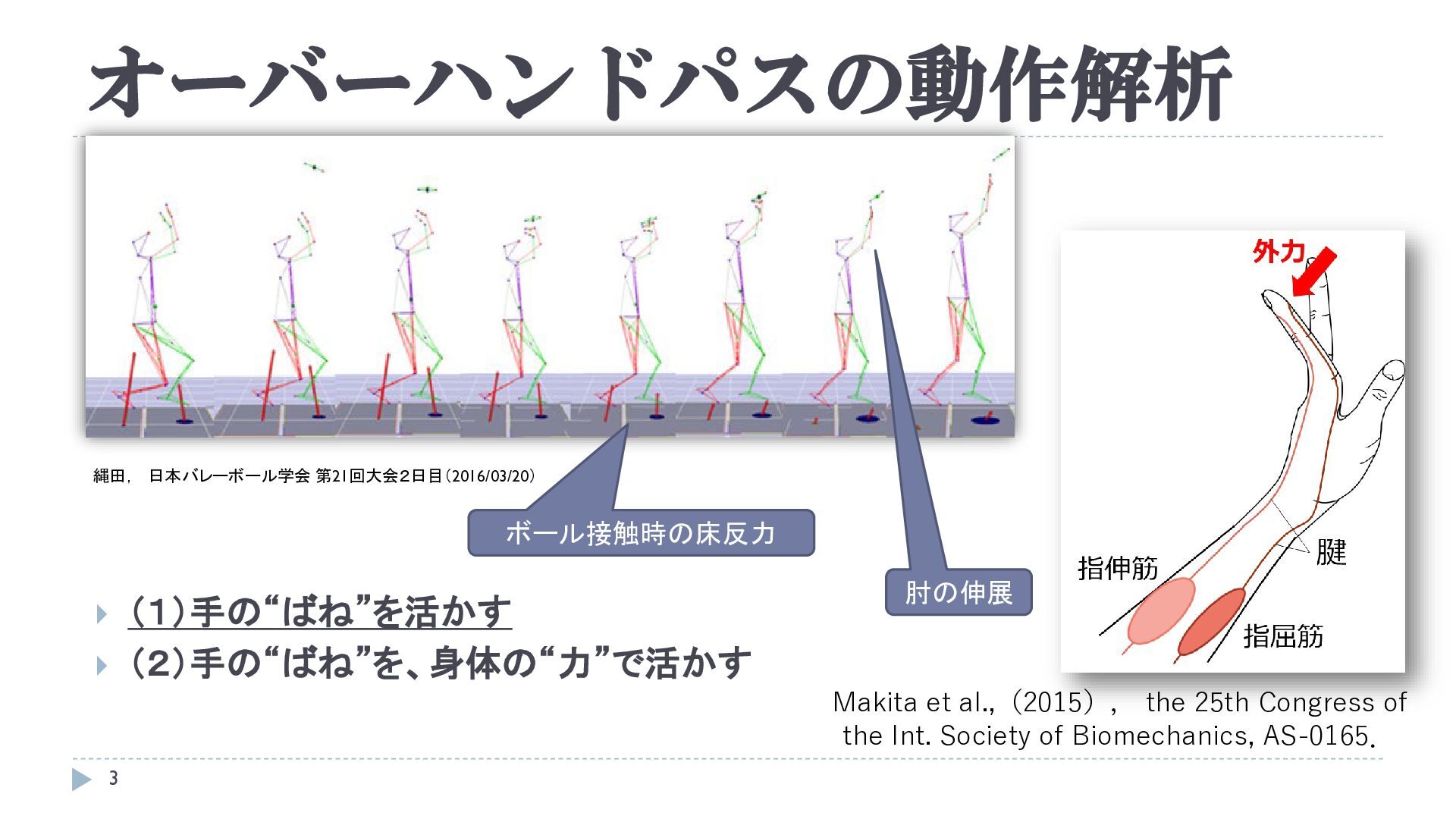

3. オーバーハンドパスの動作解析 縄田， 日本バレーボール学会 第21回大会２日目（2016/03/20） ボール接触時の床反力  （１）手の“ばね”を活かす  （２）手の“ばね”を、身体の“力”で活かす 3 肘の伸展 Makita et al.,（2015）， the 25th Congress of the Int. Society of Biomechanics, AS-0165．

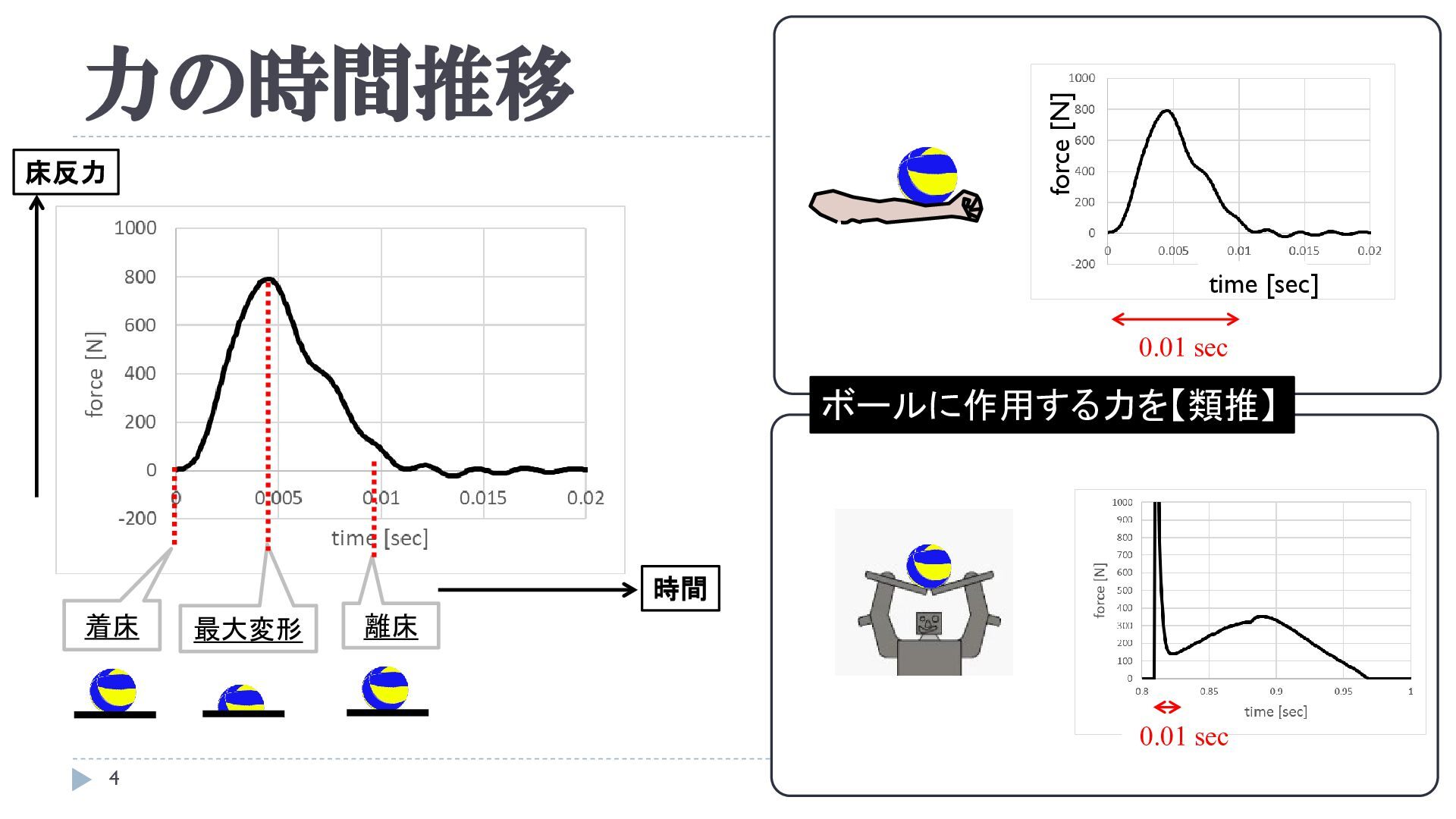

4. force [N] 力の時間推移 床反力 time [sec] 0.01 sec ボールに作用する力を【類推】 時間 着床 最大変形 離床 0.01 sec 4

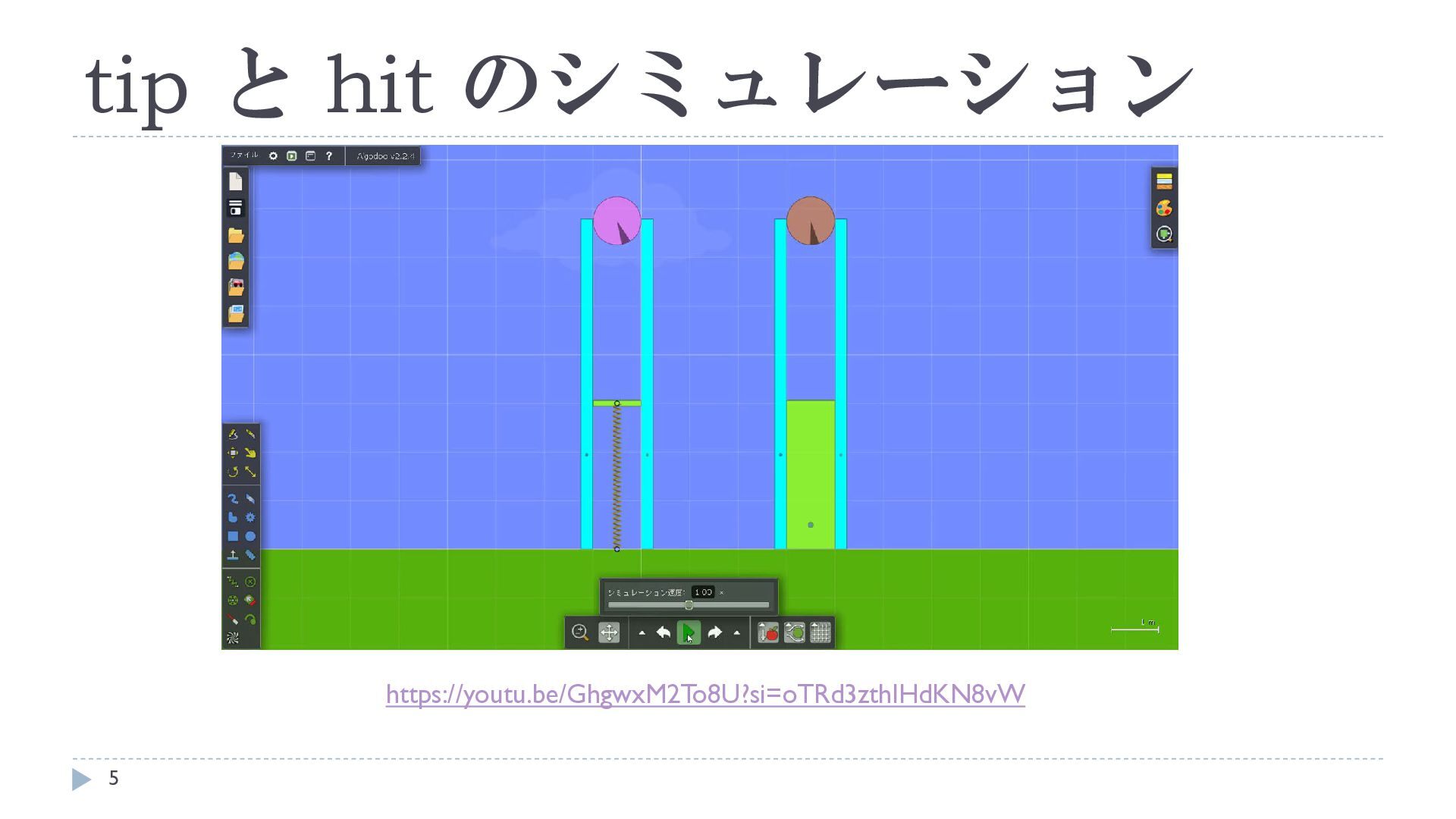

5. tip と hit のシミュレーション https://youtu.be/GhgwxM2To8U?si=oTRd3zthIHdKN8vW 5

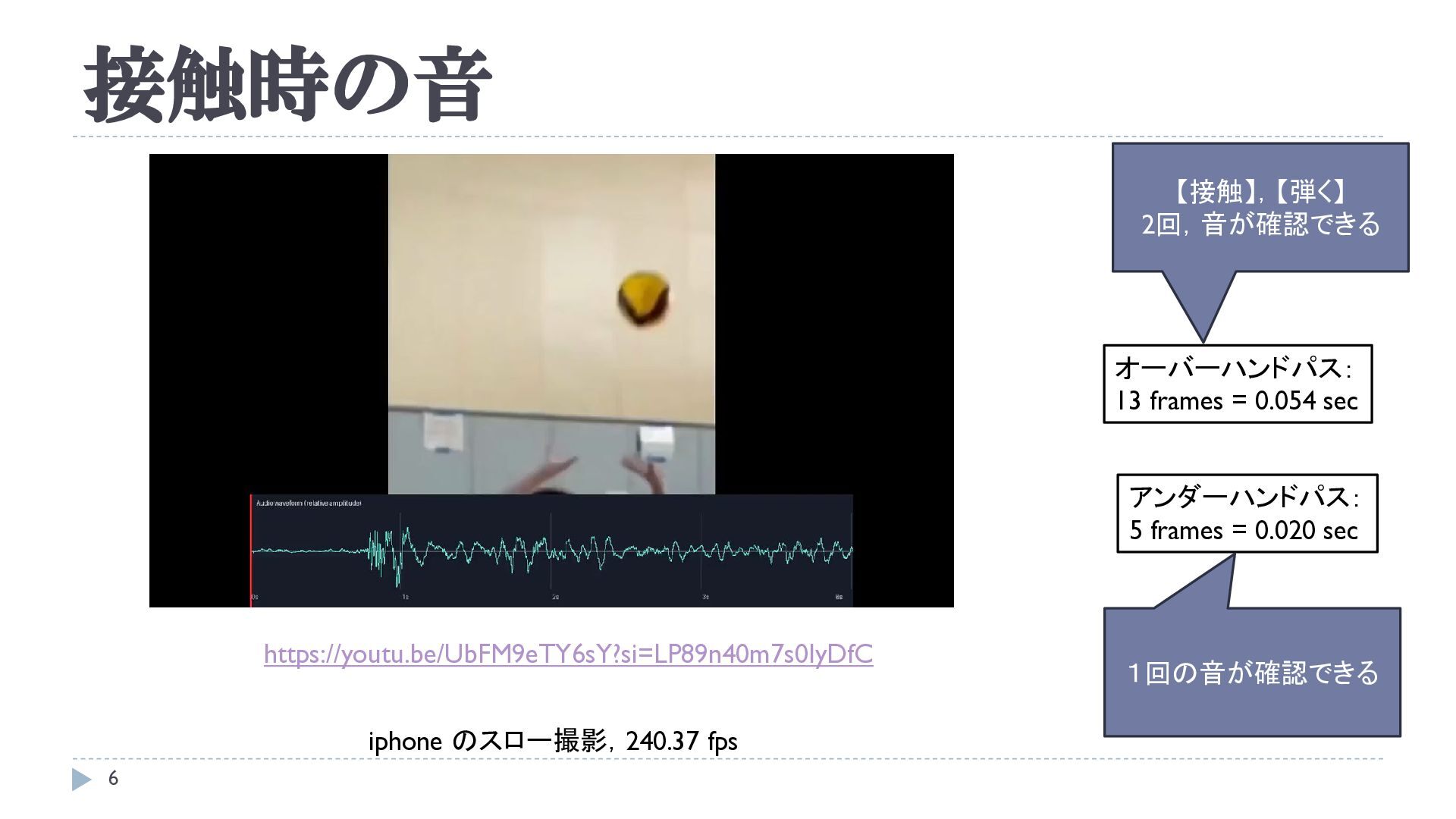

6. 接触時の音 【接触】，【弾く】 2回，音が確認できる オーバーハンドパス： 13 frames = 0.054 sec アンダーハンドパス： 5 frames = 0.020 sec https://youtu.be/UbFM9eTY6sY?si=LP89n40m7s0IyDfC iphone のスロー撮影，240.37 fps 6 １回の音が確認できる

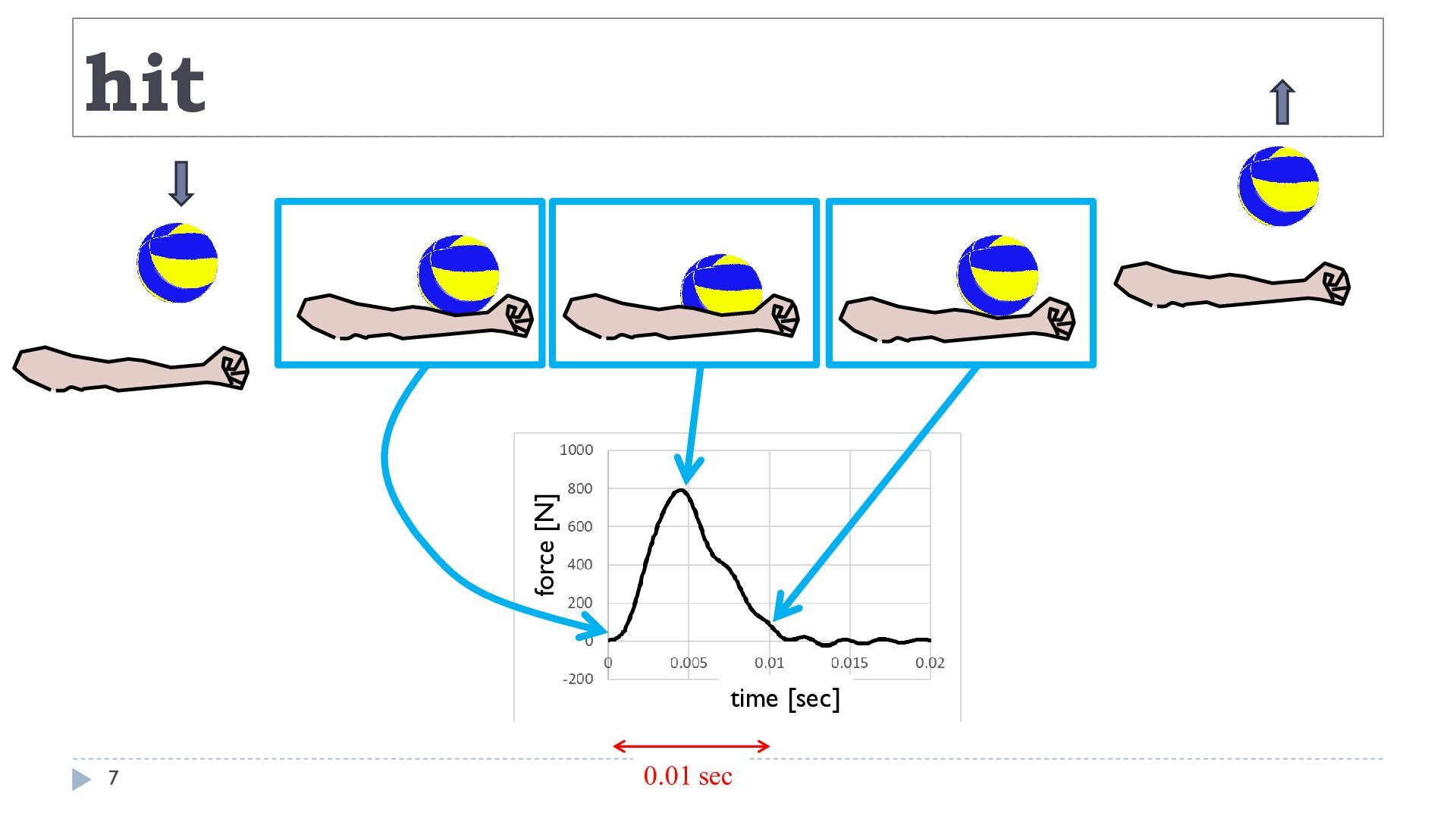

7. force [N] hit time [sec] 7 0.01 sec

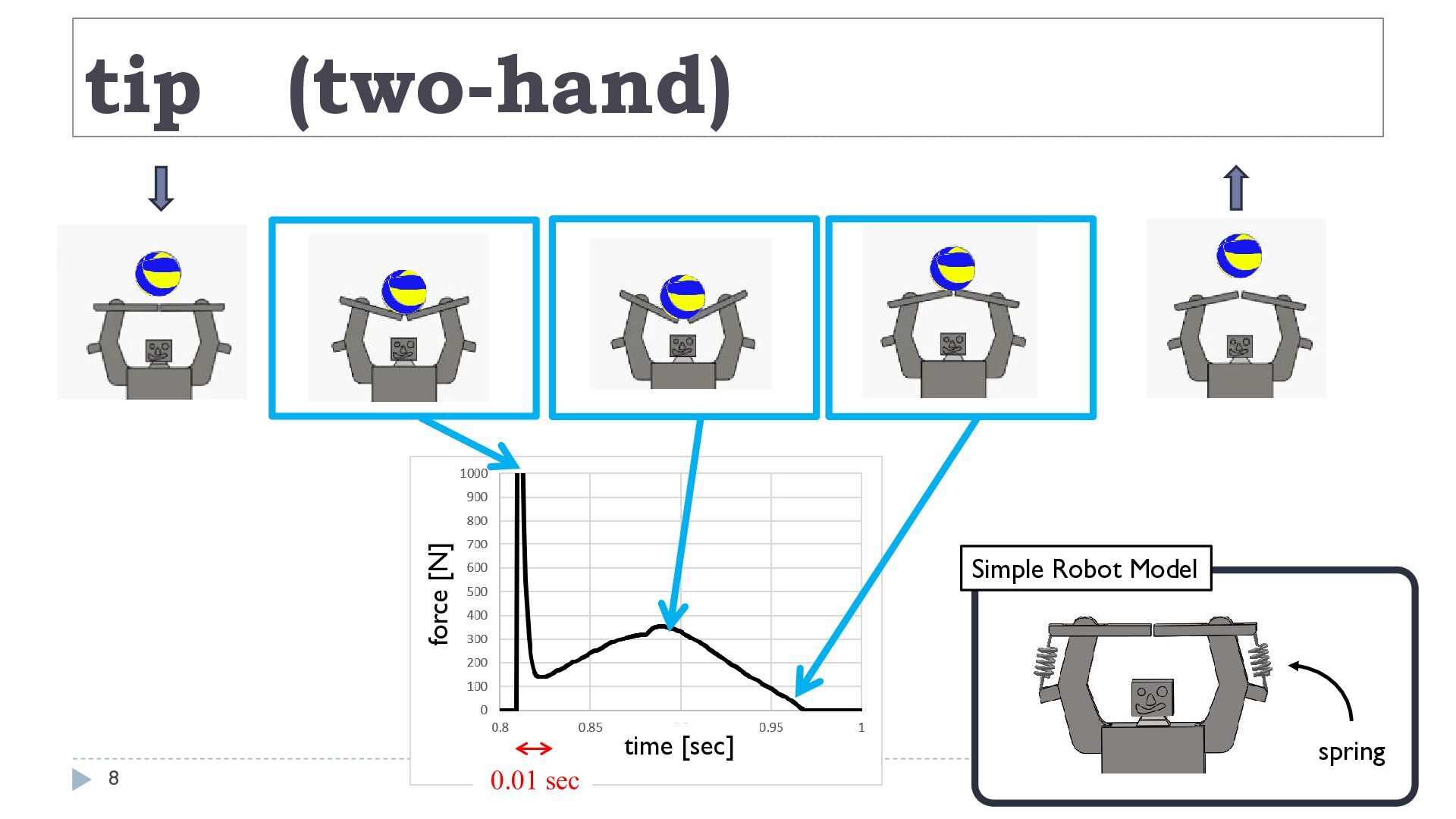

8. (two-hand) force [N] tip 8 Simple Robot Model 0.01 sec time [sec] spring

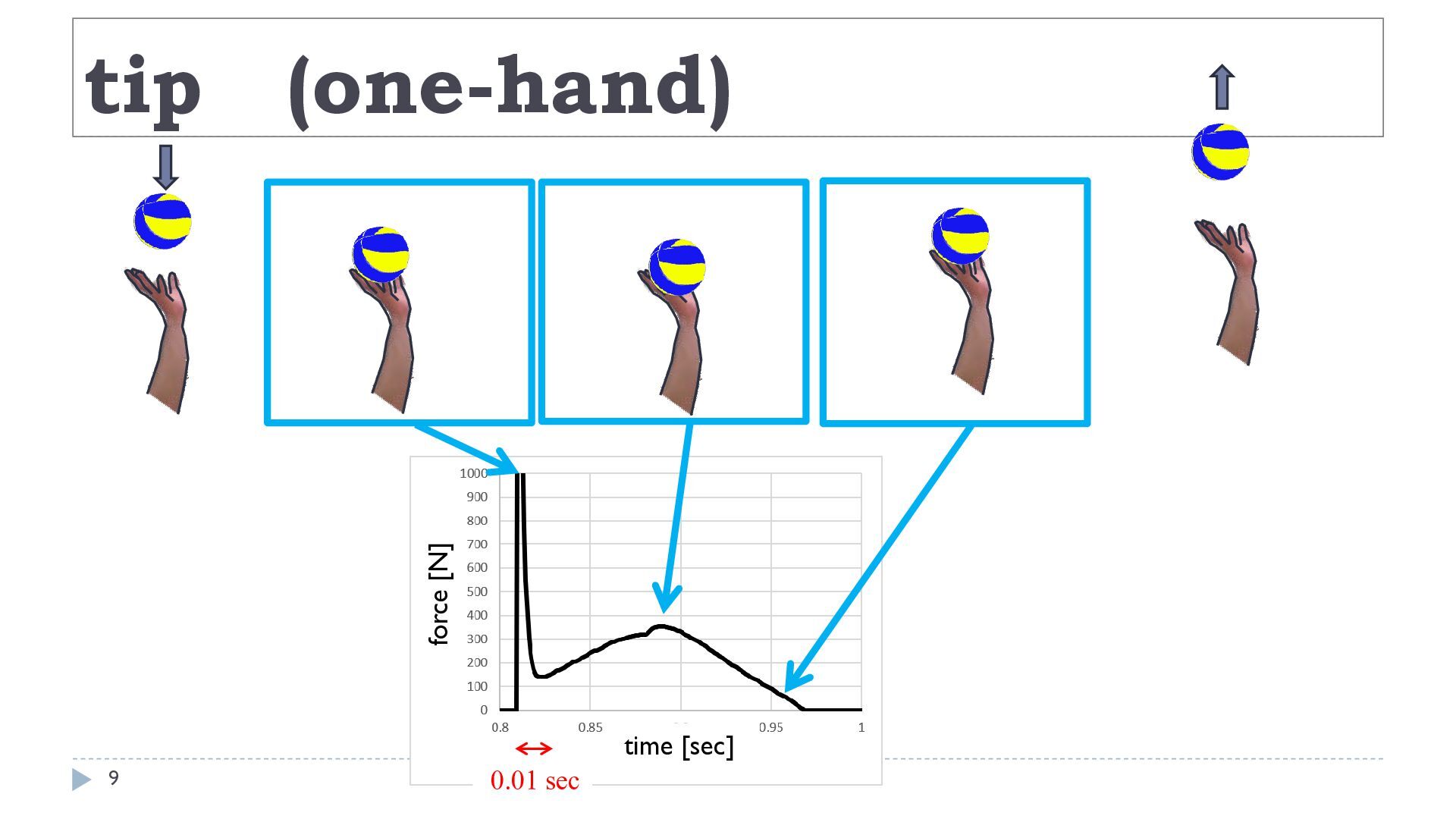

9. (one-hand) force [N] tip 9 0.01 sec time [sec]

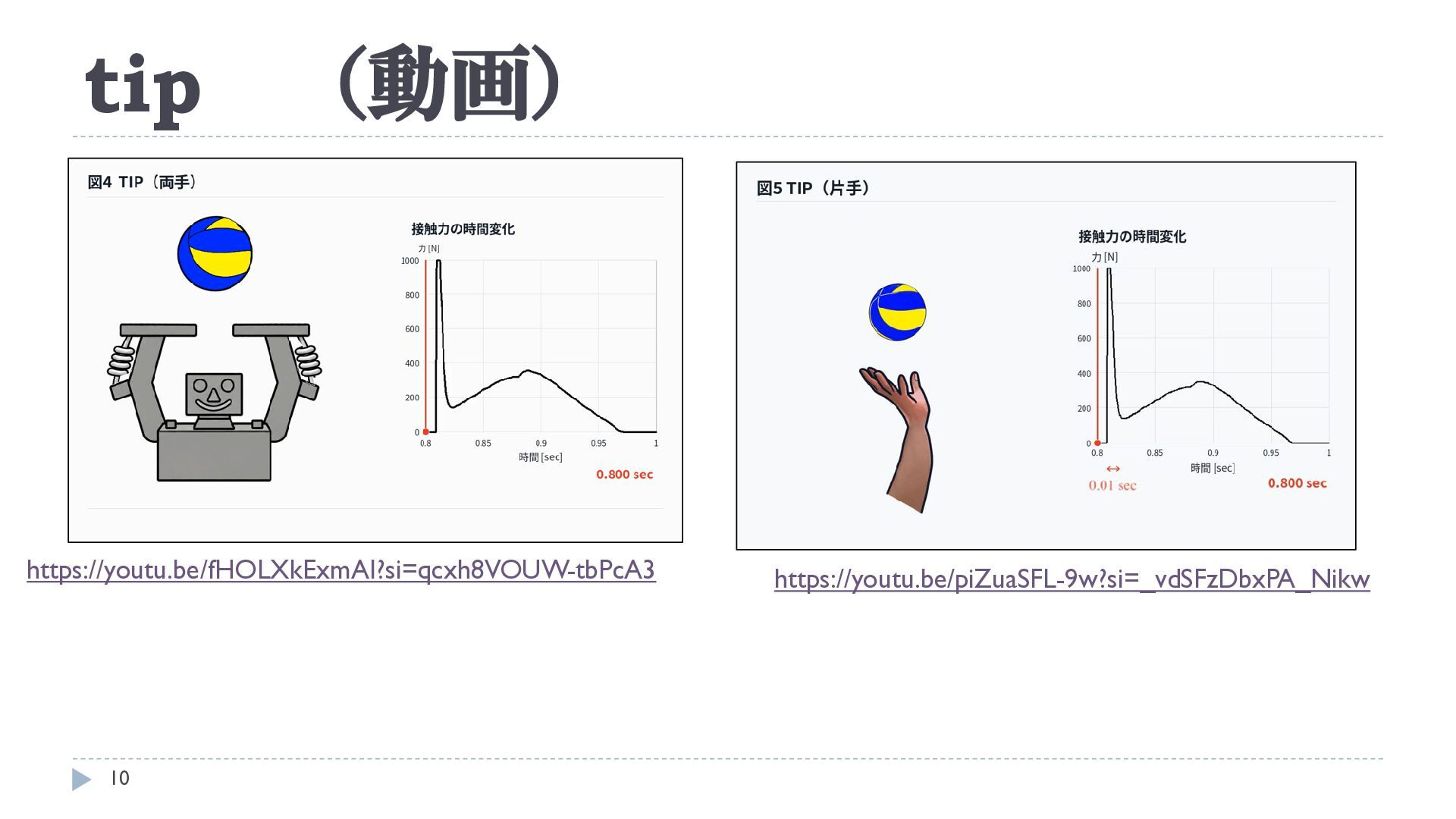

10. tip （動画） https://youtu.be/fHOLXkExmAI?si=qcxh8VOUW-tbPcA3 10 https://youtu.be/piZuaSFL-9w?si=_vdSFzDbxPA_Nikw

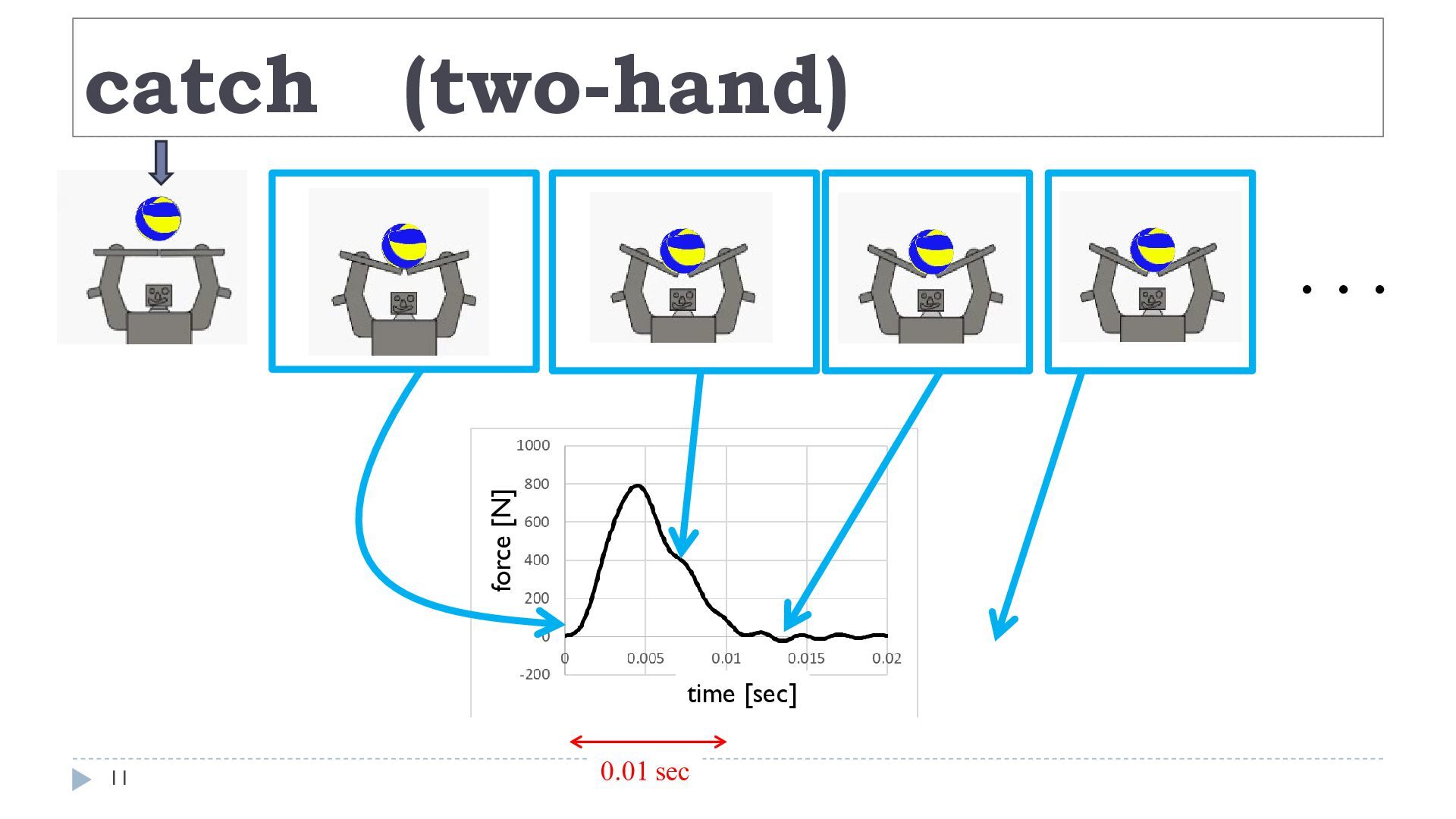

11. catch (two-hand) force [N] ・・・ time [sec] 11 0.01 sec

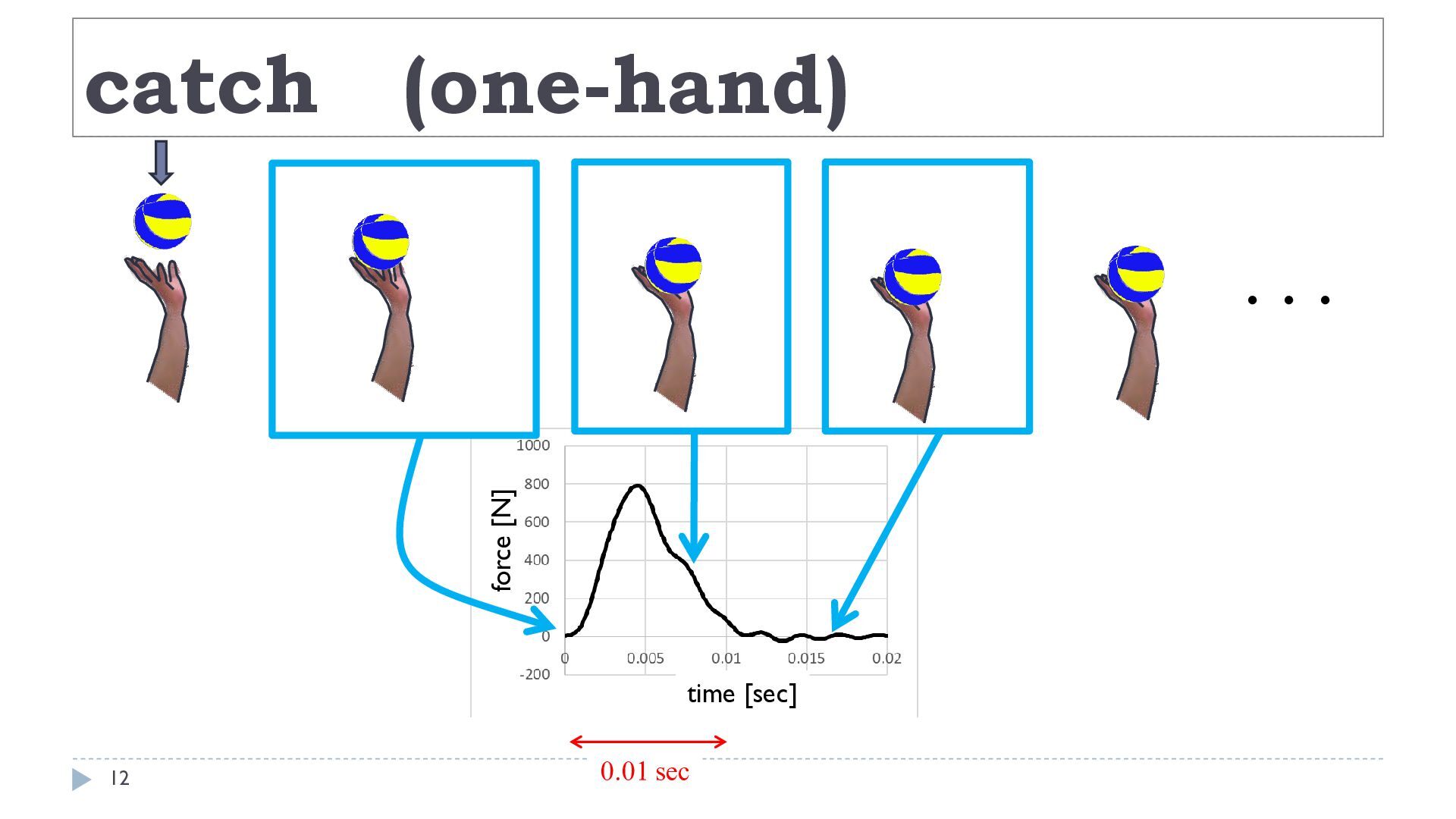

12. catch (one-hand) force [N] ・・・ time [sec] 12 0.01 sec

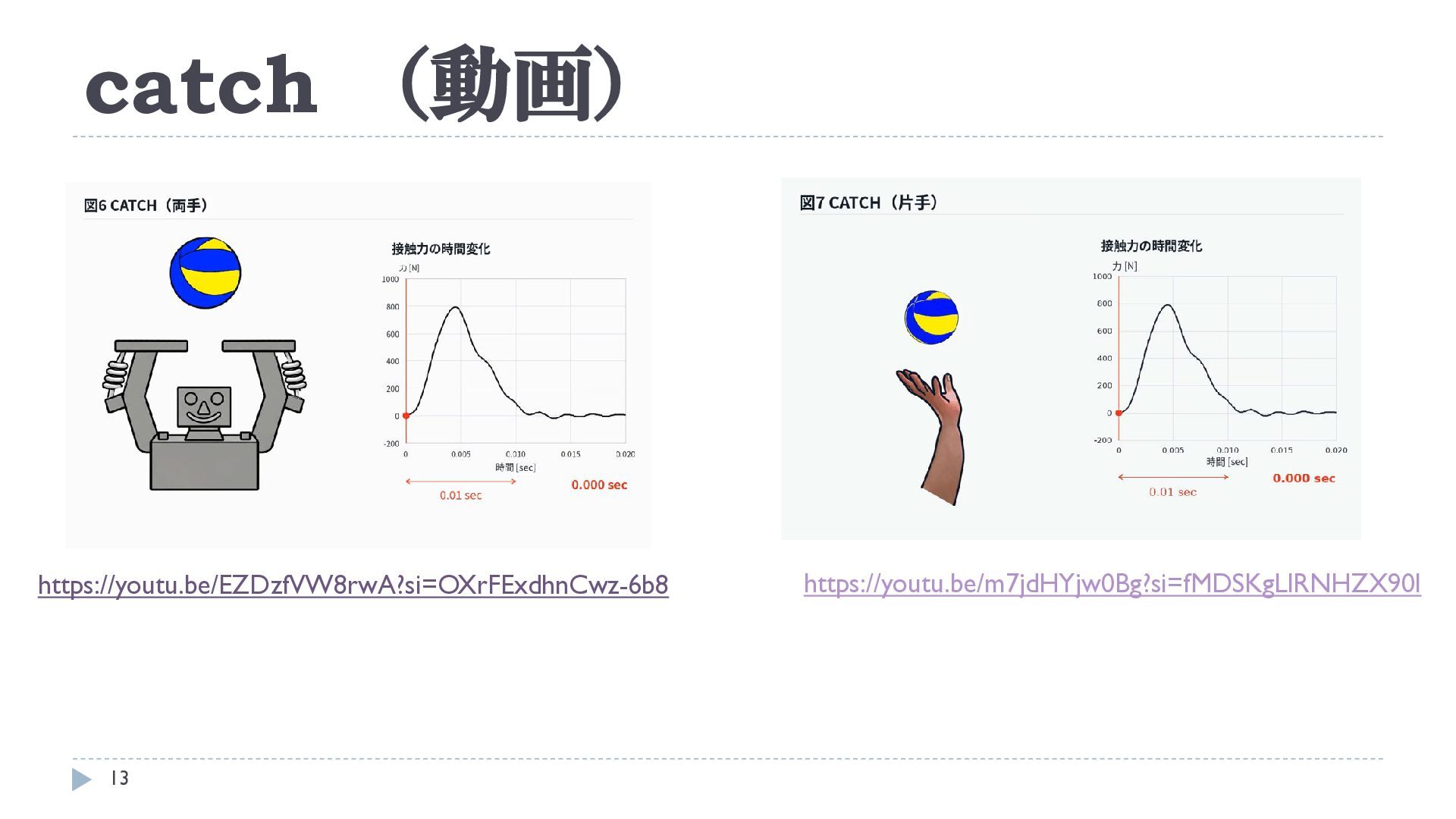

13. catch （動画） https://youtu.be/EZDzfVW8rwA?si=OXrFExdhnCwz-6b8 13 https://youtu.be/m7jdHYjw0Bg?si=fMDSKgLlRNHZX90l

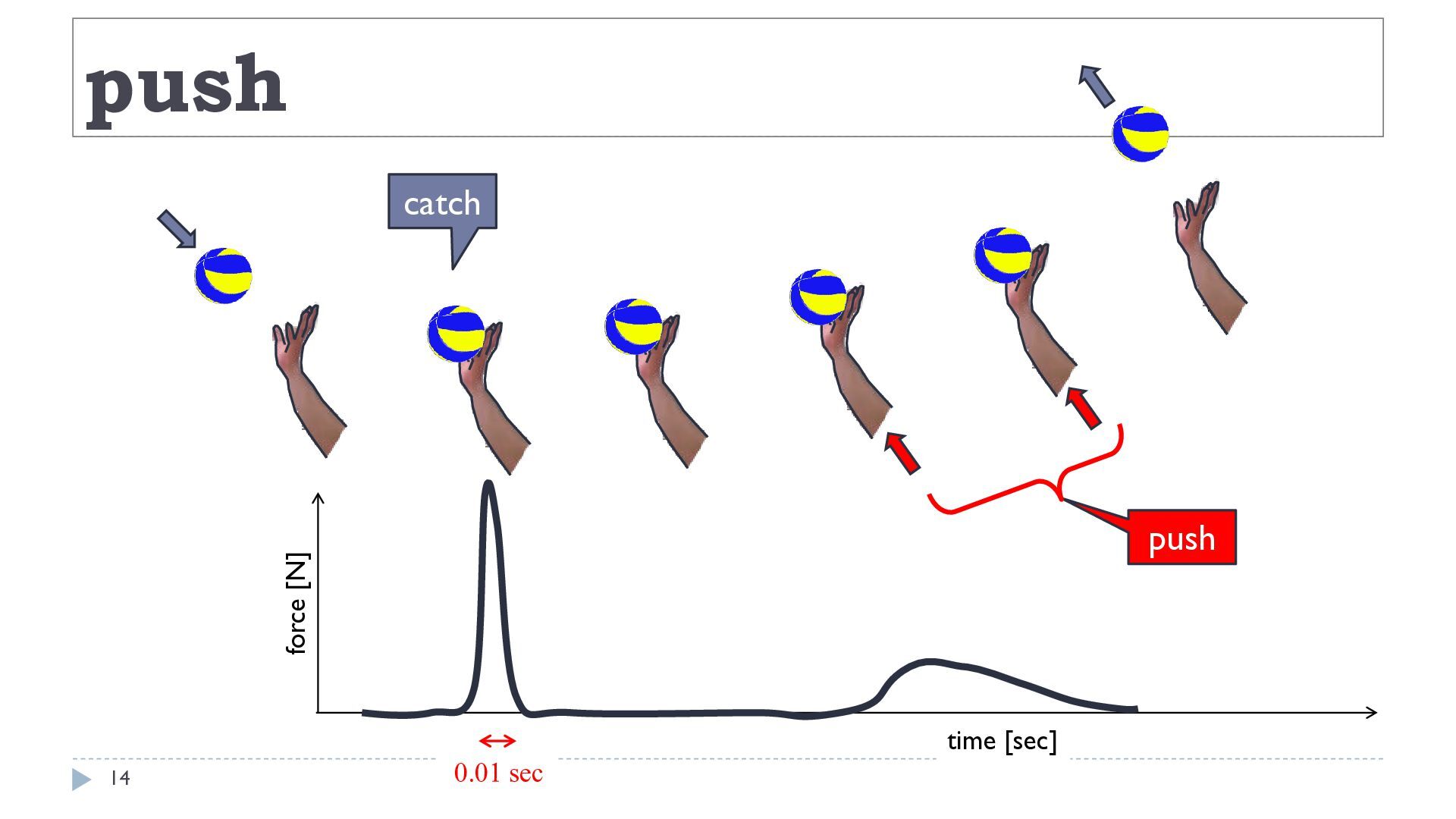

14. push catch force [N] push 14 0.01 sec time [sec]

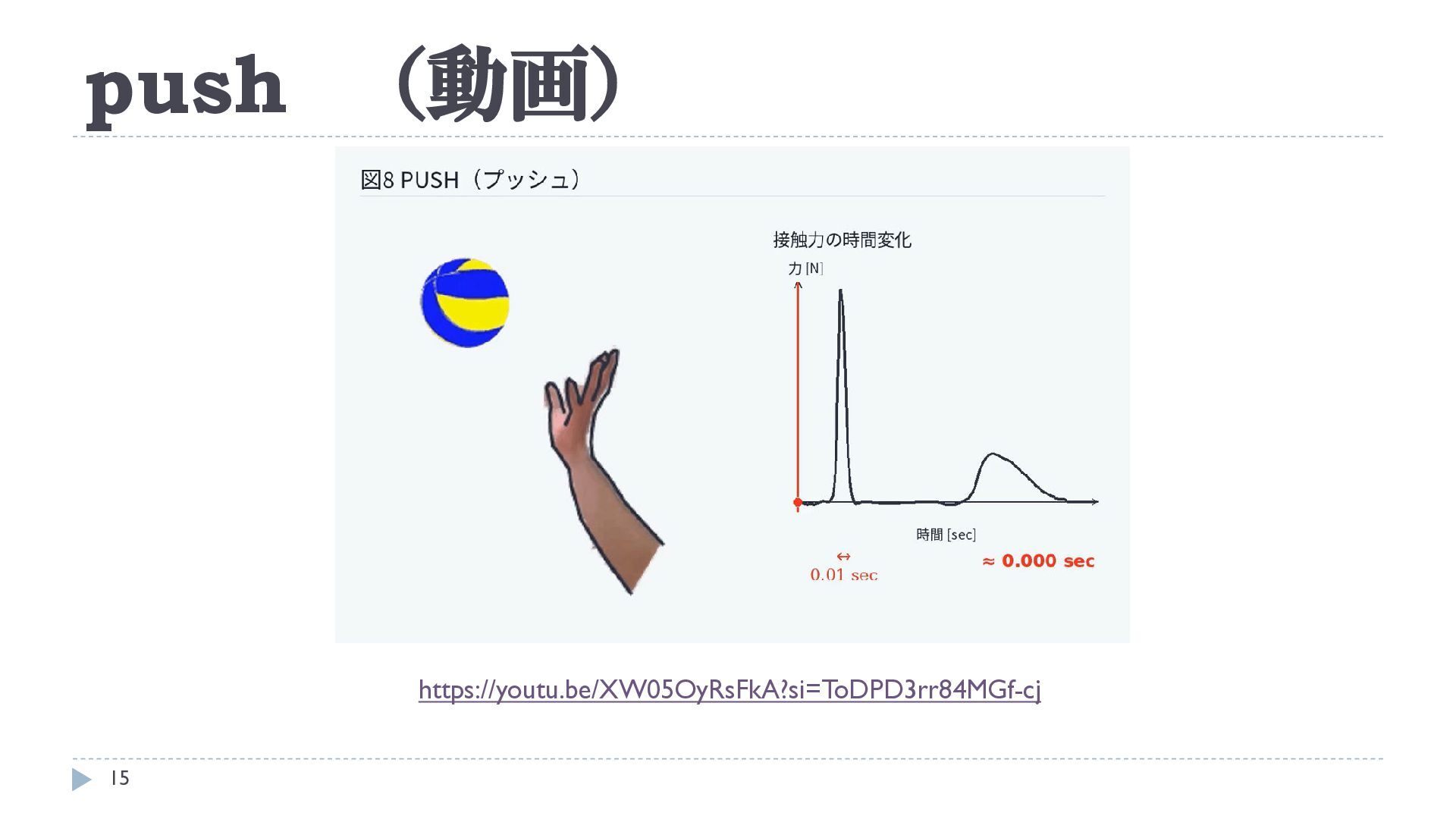

15. push （動画） https://youtu.be/XW05OyRsFkA?si=ToDPD3rr84MGf-cj 15

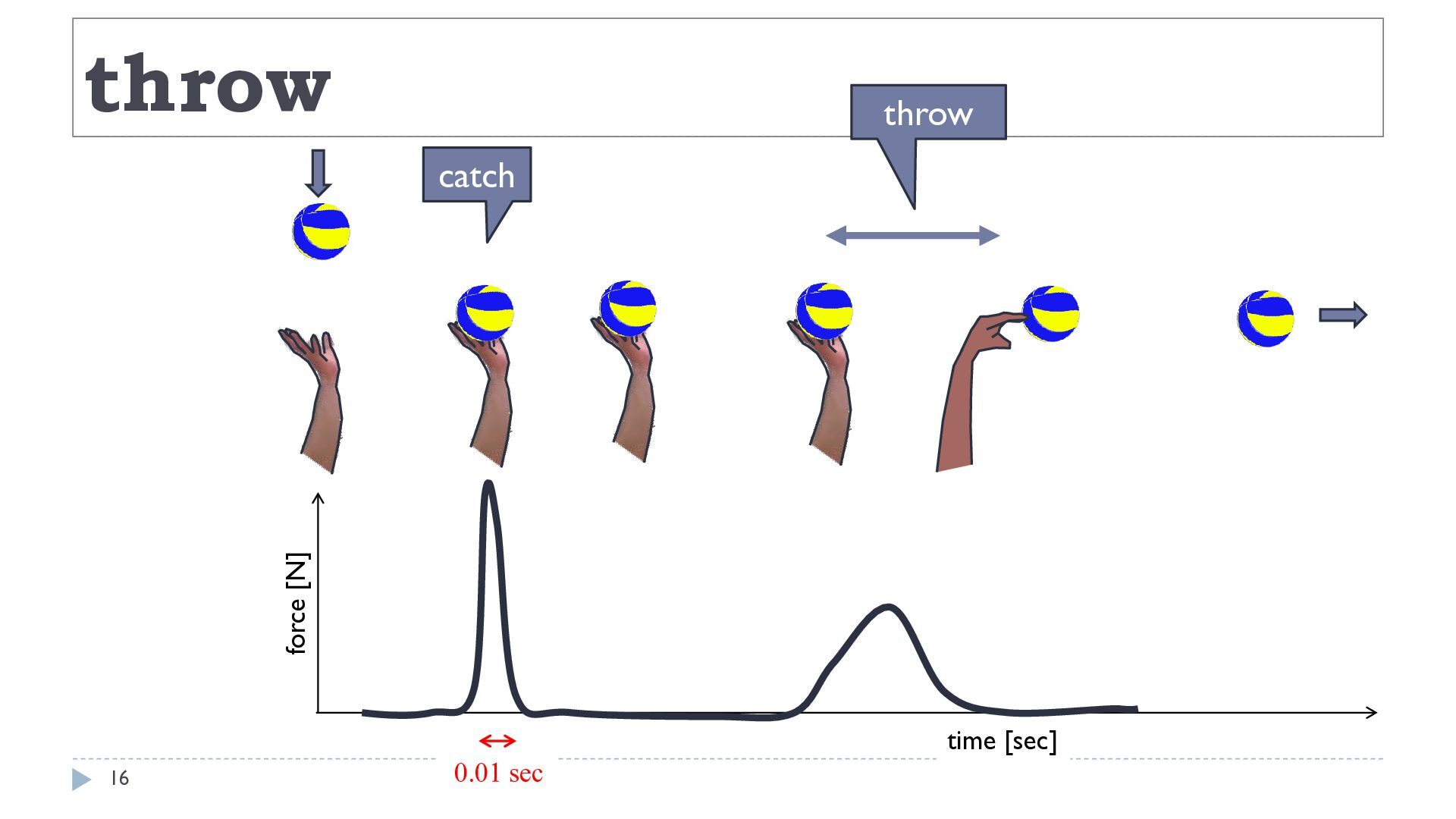

16. throw throw force [N] catch 16 0.01 sec time [sec]

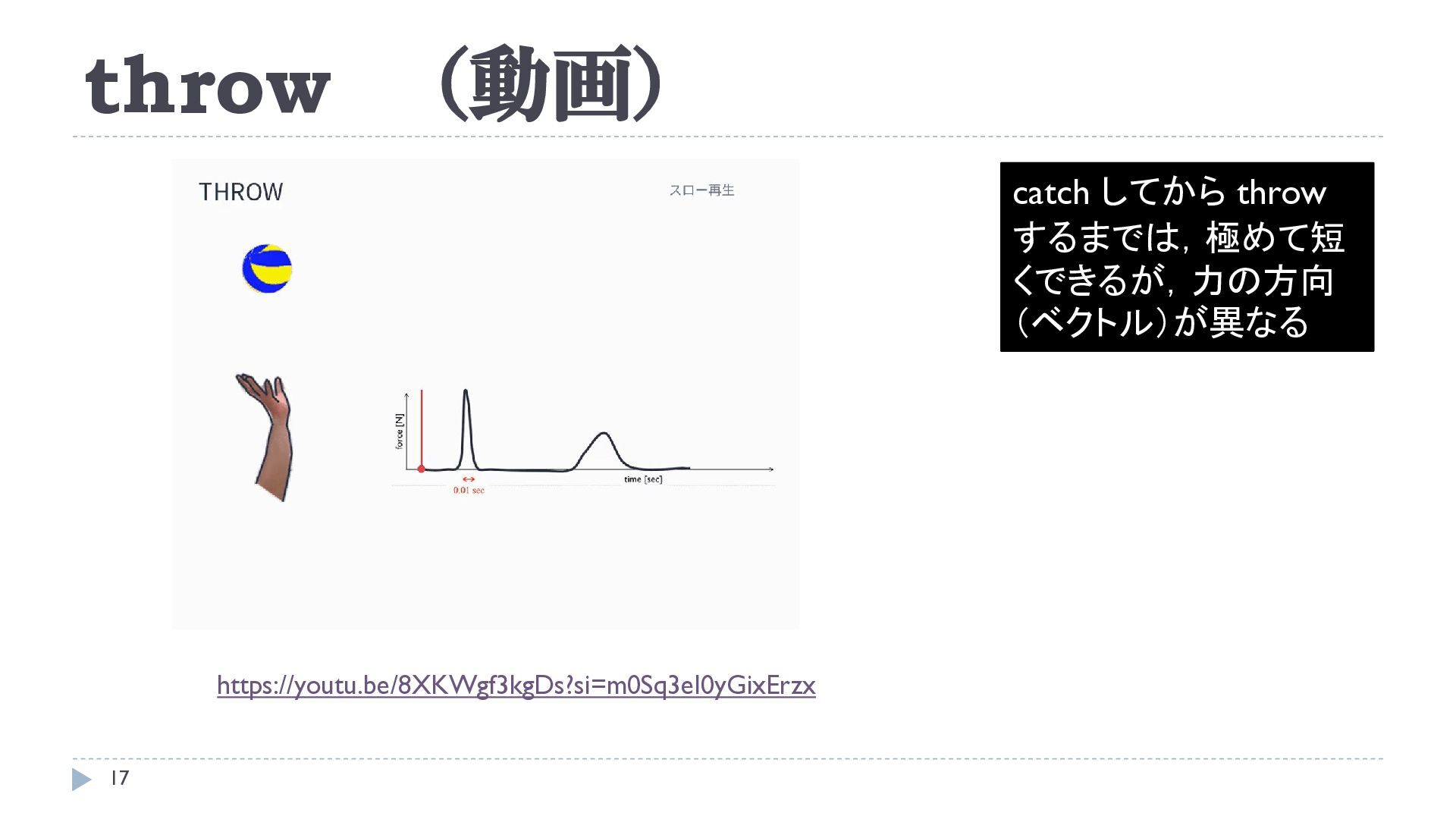

17. throw （動画） catch してから throw するまでは，極めて短 くできるが，力の方向 （ベクトル）が異なる https://youtu.be/8XKWgf3kgDs?si=m0Sq3eI0yGixErzx 17

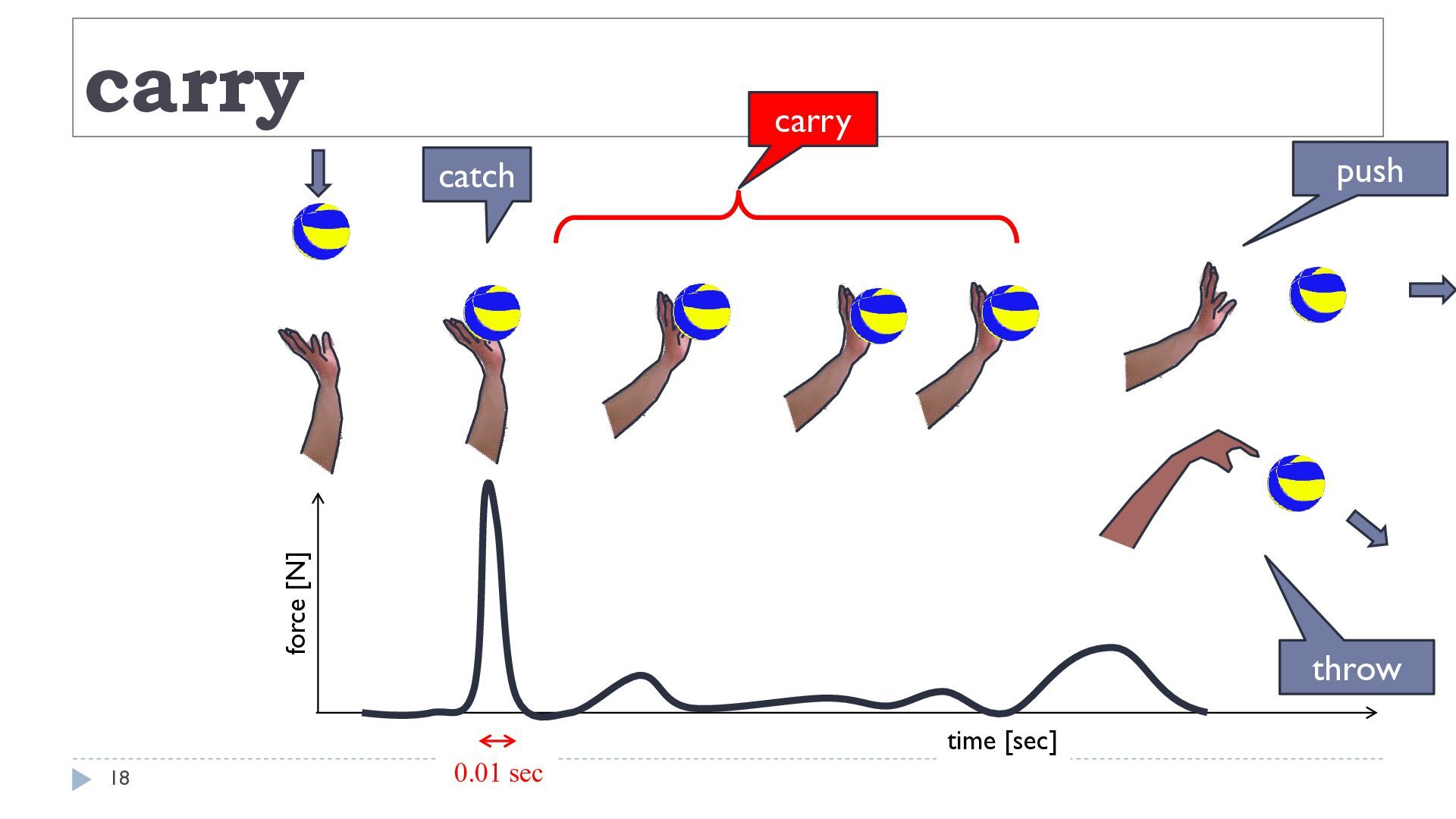

18. carry carry push force [N] catch 18 throw 0.01 sec time [sec]

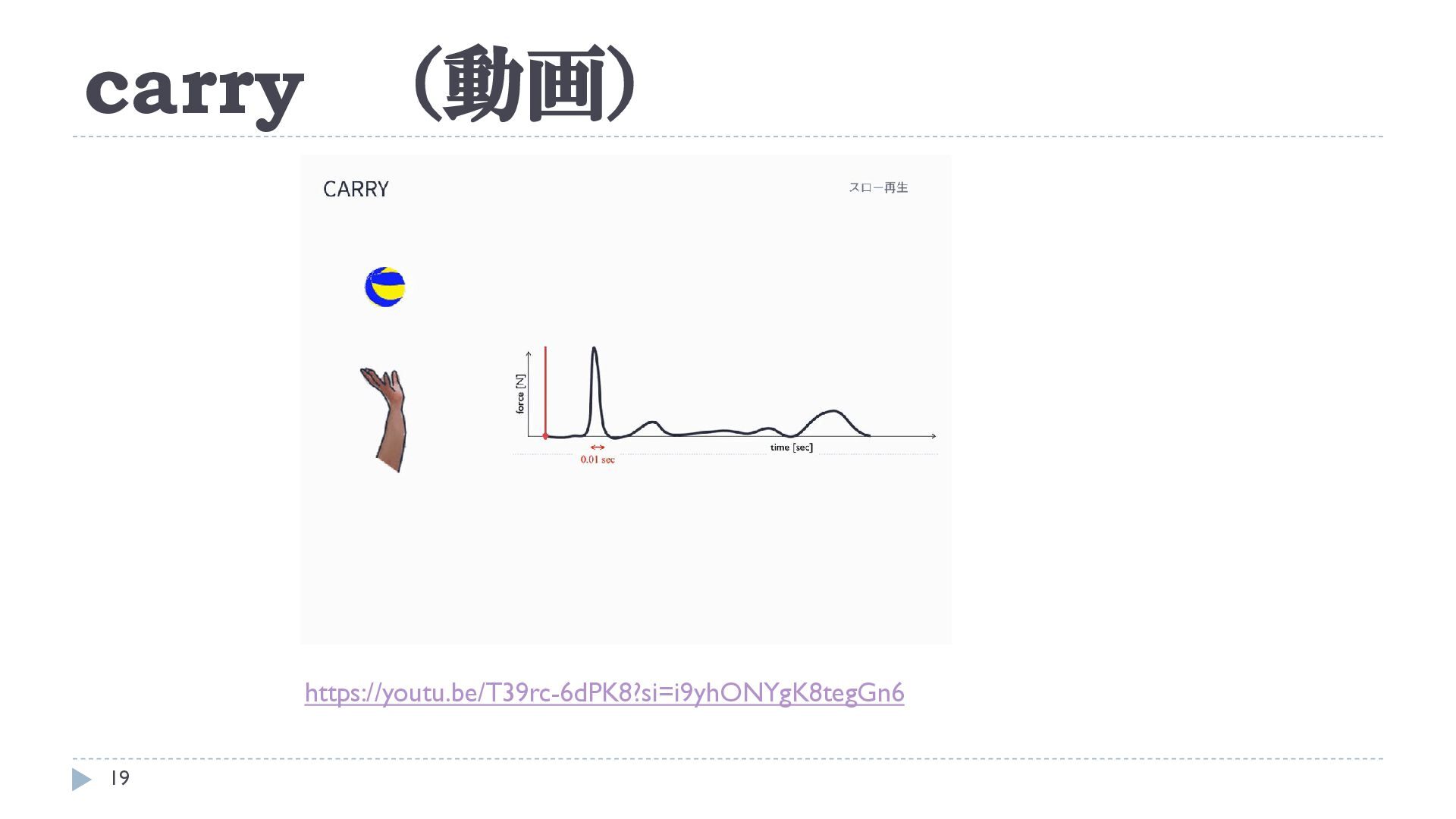

19. carry （動画） https://youtu.be/T39rc-6dPK8?si=i9yhONYgK8tegGn6 19
20. 典型的な事例の動画 20

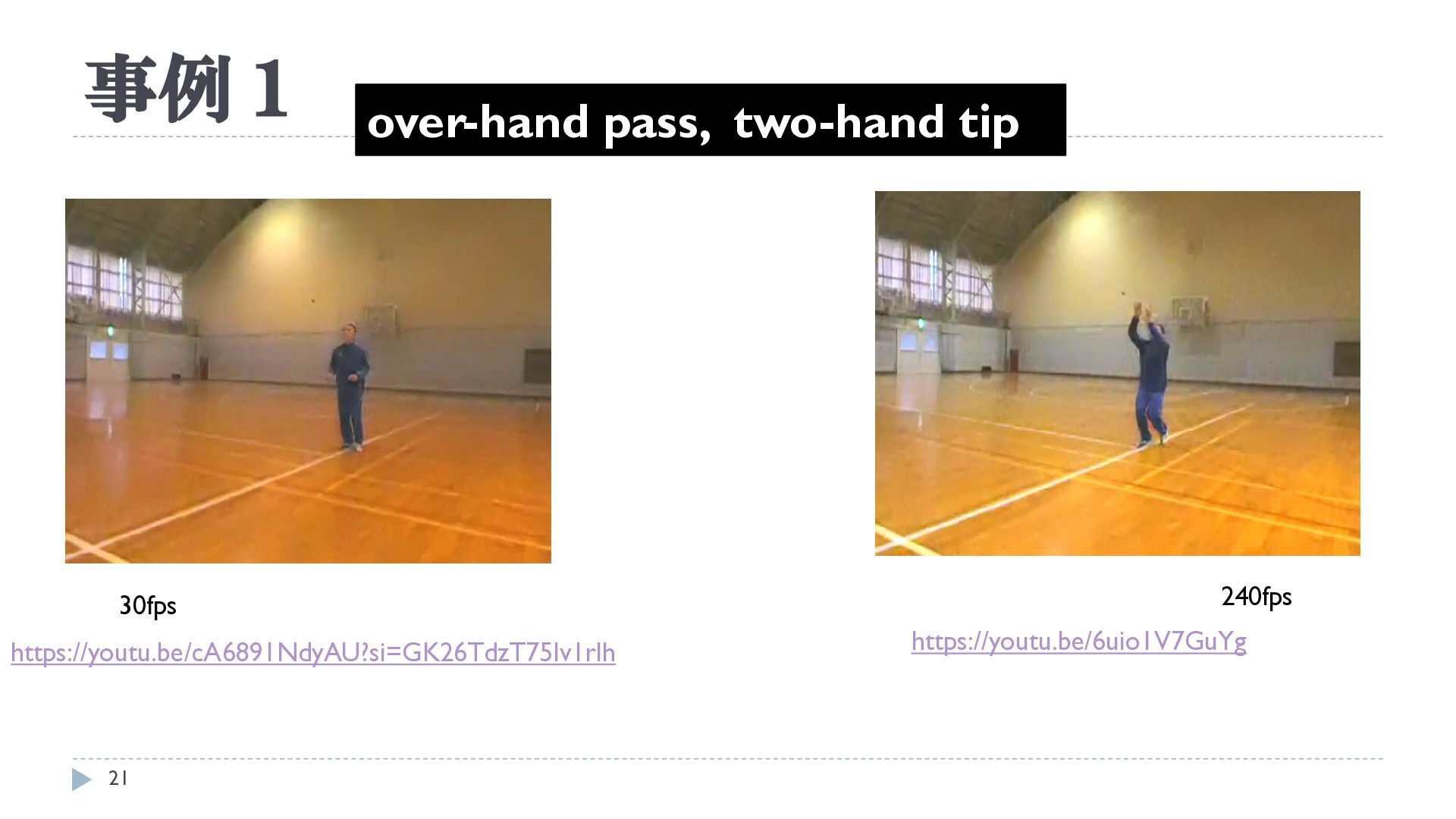

21. 事例１ over-hand pass, two-hand tip 30fps https://youtu.be/cA6891NdyAU?si=GK26TdzT75Iv1rlh 21 240fps https://youtu.be/6uio1V7GuYg
22. 事例２ one-hand tip https://youtube.com/shorts/qY3dBALUo7w?feature=share 22
23. 事例３ 片手で行うセッターの 典型的なツー・アタック https://youtube.com/shorts/Qy6RdJBzH7w?feature=share 23
24. 事例４ two-hand dunk shot https://youtube.com/shorts/h_zHY48hKIo?feature=share 24

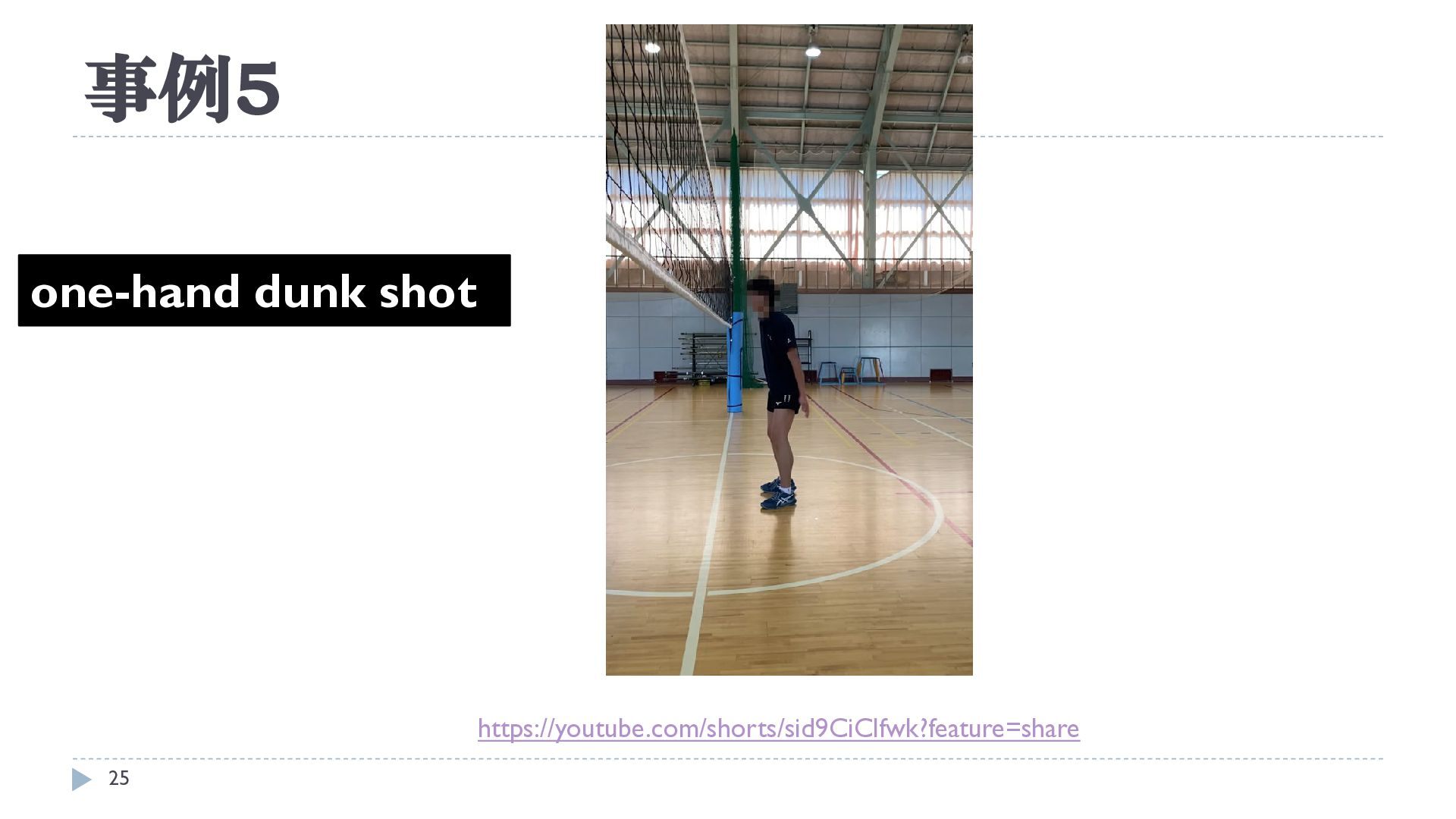

25. 事例5 one-hand dunk shot https://youtube.com/shorts/sid9CiClfwk?feature=share 25

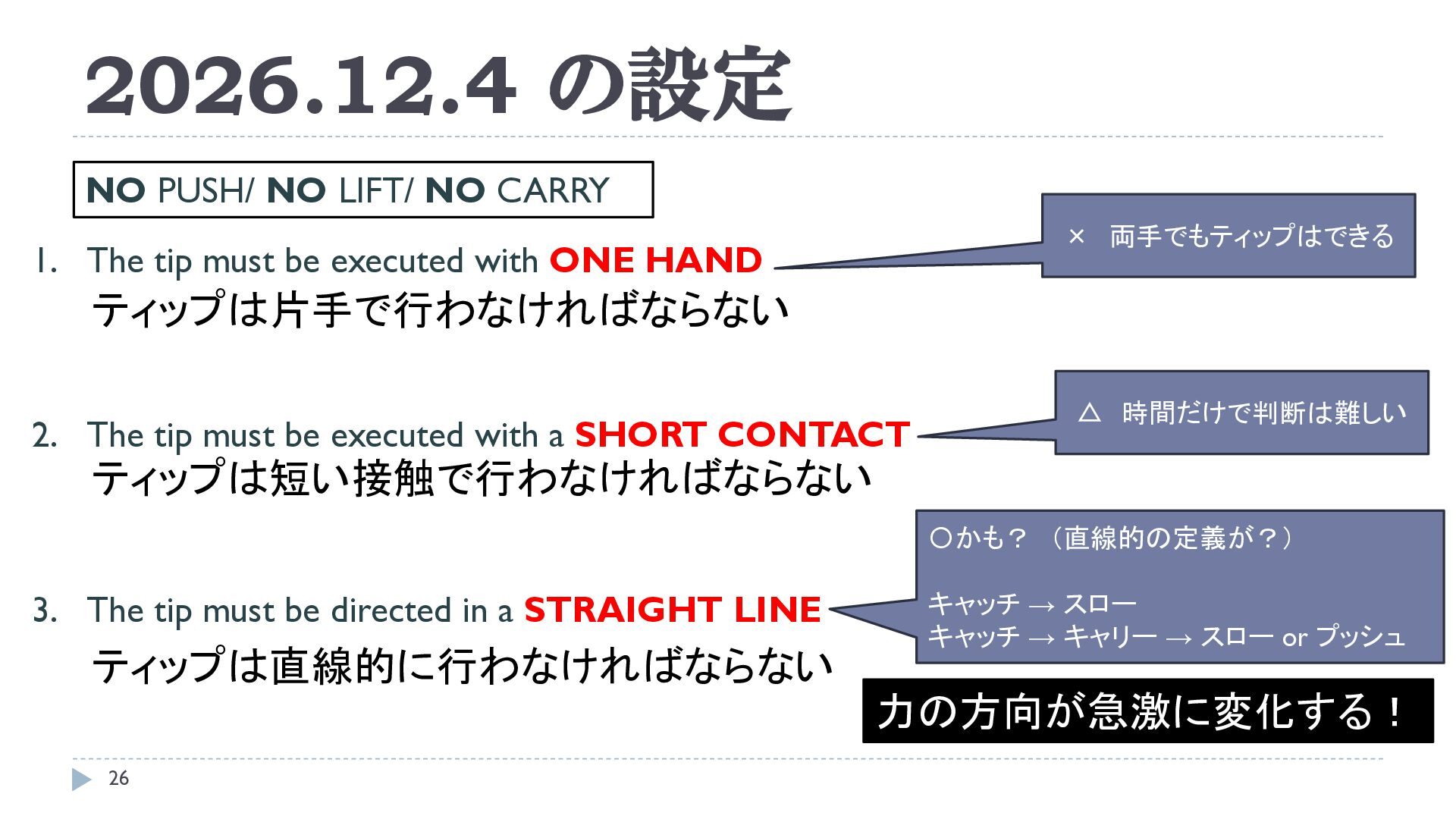

26. 2026.12.4 の設定 NO PUSH/ NO LIFT/ NO CARRY × 両手でもティップはできる 1. The tip must be executed with ONE HAND ティップは片手で行わなければならない 2. The tip must be executed with a SHORT CONTACT △ 時間だけで判断は難しい ティップは短い接触で行わなければならない 〇かも？ （直線的の定義が？） 3. The tip must be directed in a STRAIGHT LINE ティップは直線的に行わなければならない キャッチ → スロー キャッチ → キャリー → スロー or プッシュ 力の方向が急激に変化する！ 26

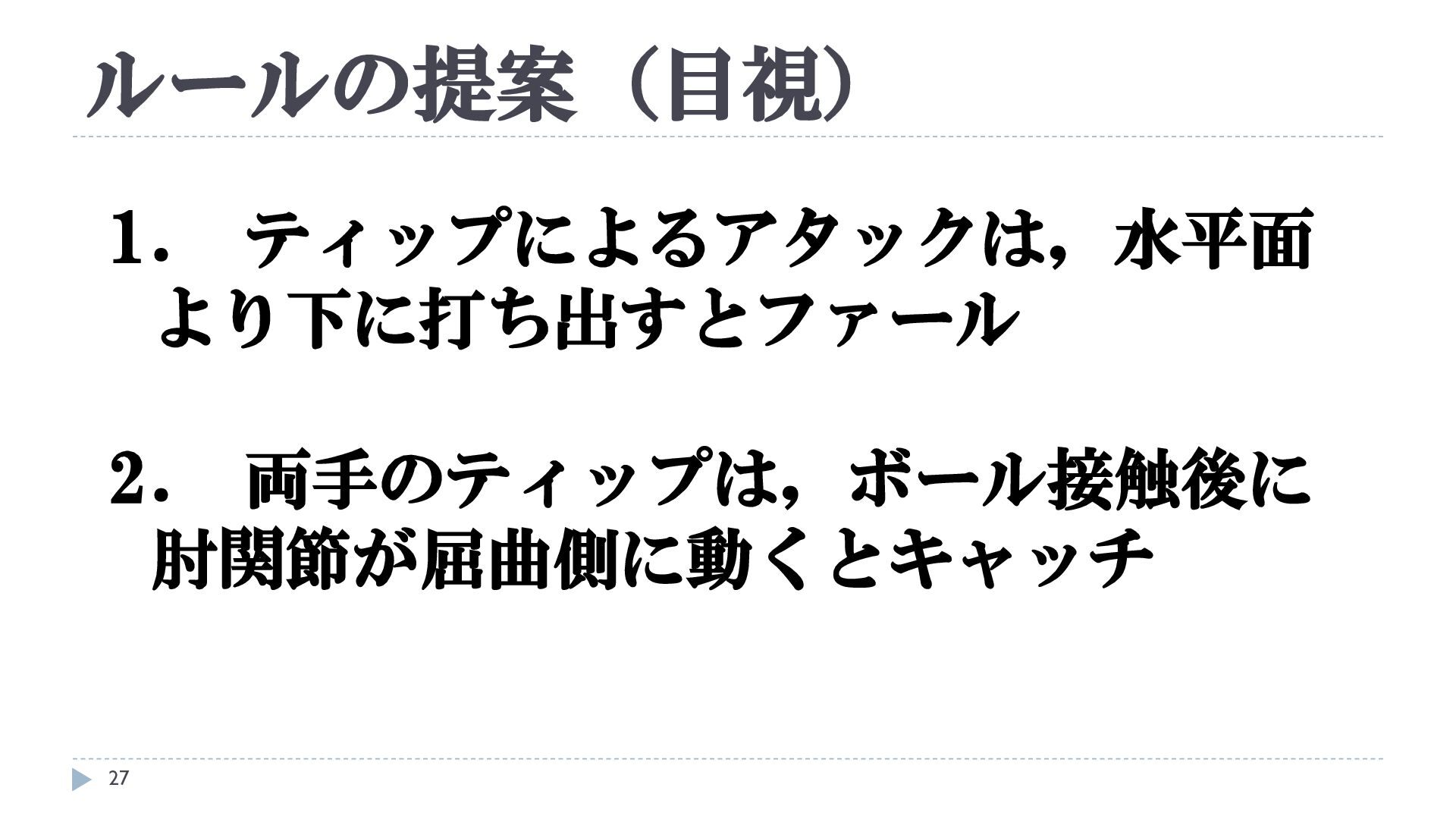

27. ルールの提案（目視） 1. ティップによるアタックは，水平面 より下に打ち出すとファール 2. 両手のティップは，ボール接触後に 肘関節が屈曲側に動くとキャッチ 27

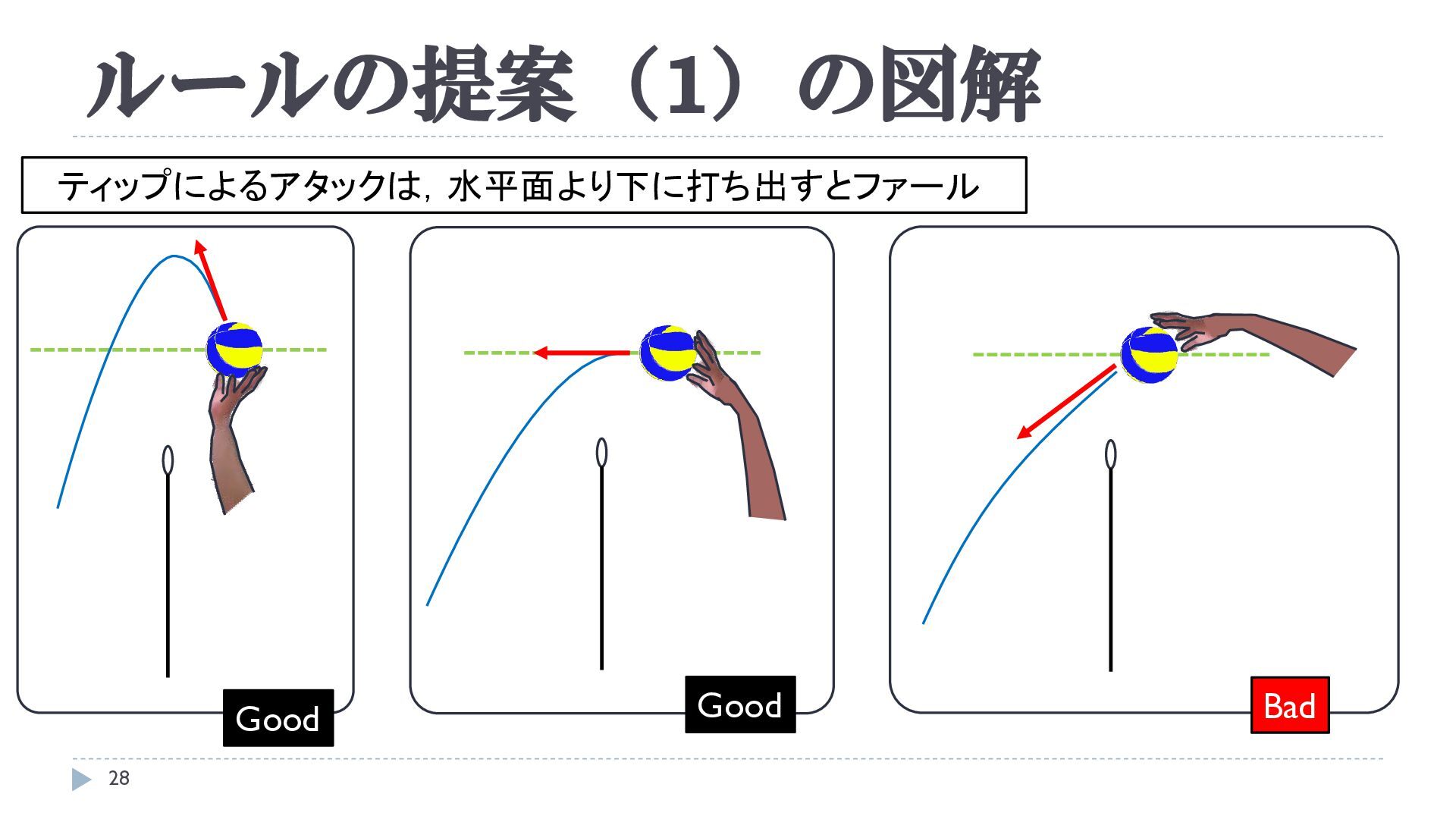

28. ルールの提案（1）の図解 ティップによるアタックは，水平面より下に打ち出すとファール Good 28 Good Bad
