FMU4FOAM

FMU4FOAM is a library of OpenFOAM.
URL is https://dlr-ry.github.io/FMUFOAM.
You can do co-simulation between OpenFOAM and OpenModelica by FMUFOAM easily.
I tried install it and run one of example, TempControl Flange.
It's interesting.

Transcript

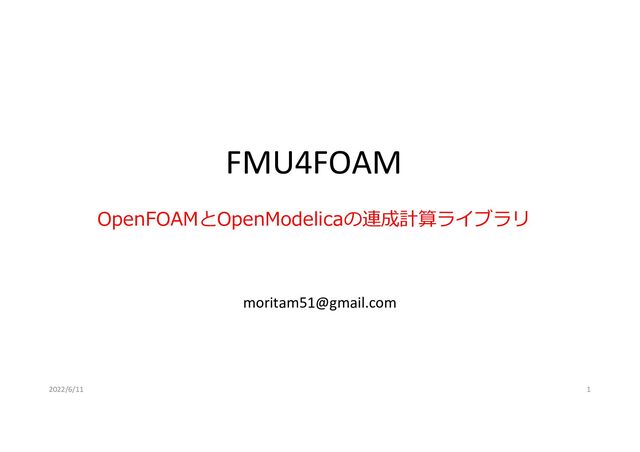

1. FMU4FOAM OpenFOAMとOpenModelicaの連成計算ライブラリ moritam51@gmail.com 2022/6/11 1
2. はじめに • https://dlr-ry.github.io/FMU4FOAM/ • マルチフィジックスでは,複雑な境界条件を必要とする場合がある. • OpenFOAMの境界条件では不十分であり,他のソフトウエアのFMU (Functional Mockup Unit)を使って迅速に計算構築が可能な場合がある. • FMU4FOAMはFMI（Functional Mockup Interface)規格を使って,他のソフトウエ アのFMUの連成やOpenFOAMのFMUをエクスポートするライブラリ • OpenModelicaのFMUとの連成例題TempControlFlangeについてレポートする. 2022/6/11 2
3. インストール ＜環境＞ • Ubuntu20.04 • OpenFOAM-v2012, python-3.8.10 ＜必要ライブラリ準備＞ $sudo apt install git pip cmake $pip install conan pythonfmu fmpy $export PATH=$PATH:$HOME/.local/bin ＜ビルド＞ $cd $HOME $git clone https://github.com/DLR-RY/FMU4FOAM.git $cd FMU4FOAM $pip install fmu4foam $./build-ECI4FOAM.sh $./Allwmake 2022/6/11 3 追加
4. FMU4FOAM/ECI4FOAM/script/pyInstall.sh 2022/6/11 4 python → python3
5. TempControlFlange 2022/6/11 5 patch4 Qout: patch4を加熱 10秒間で298から323℃へ加熱 ２℃の差があればON 加熱源 Tin: extSensor (-0.01 0 0) dTin=0: extPra Modelica/Thermal/heatTransfer/controlledTemperatureを改造
6. 2022/6/11 6 ファイル構成 OpenModelicaファイル fmuファイル※ FMU変数ファイル FMU設定ファイル pyFileファイル(pyClass設定) 計算結果の描画ファイル ※fmuファイルはOMEditでExport Option/Model Discription Filters=none
7. Tools/Options/FMI 2022/6/11 7
8. controlDictへの追加 2022/6/11 8 externalCouplingDict OpenFoam設定
9. Tディクショナリ 2022/6/11 9 新境界条件 to_OF 変数
10. FMU.json 2022/6/11 10 FMUGen.mos
11. controlledTemperature.py 2022/6/11 11 入力変数の初期化 fmuファイルの指定 出力ファイルの指定 dTin=0 parameter設定 出力変数Qoutは設定しないでよいのか?
12. plotTemps.py 2022/6/11 12 修正 $mkdir results $python3 plotTemps.py  計算するとOMの変数履歴のcontrolledTemperature.csvができる.  このファイルからTin,Qoutの図を作製.
