マップタイル生成ツール ForestGeo MapTileTool

ForestGeo MapTileToolは、３次元点群データ（.las等）のgeotiff変換や、DEMや空中写真などのgeotiffからマップタイル（png, webp）生成を行うwindowsツール（.exe）です。
GUI操作（ボタン操作）で完結するため、ユーザは、python等の利用環境の構築やコマンド操作を行う必要がありません。

Transcript

1. マップタイル生成ツール ForestGeo MapTileTool Forestgeo.info 2026.8.26 CC BY 4.0表示

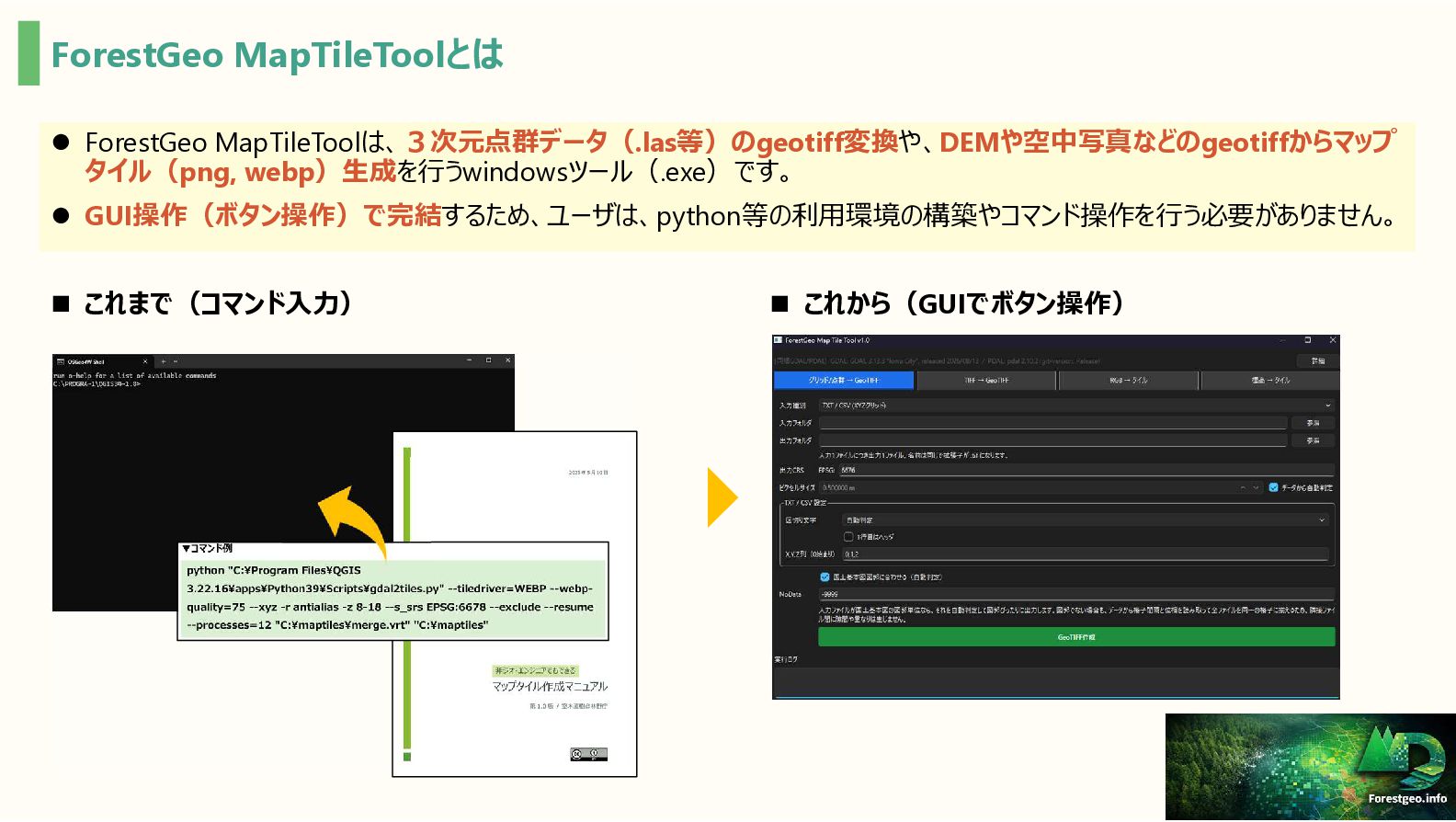

2. ForestGeo MapTileToolとは  ForestGeo MapTileToolは、３次元点群データ（.las等）のgeotiff変換や、DEMや空中写真などのgeotiffからマップ タイル（png, webp）生成を行うwindowsツール（.exe）です。  GUI操作（ボタン操作）で完結するため、ユーザは、python等の利用環境の構築やコマンド操作を行う必要がありません。  これまで（コマンド入力）  これから（GUIでボタン操作）

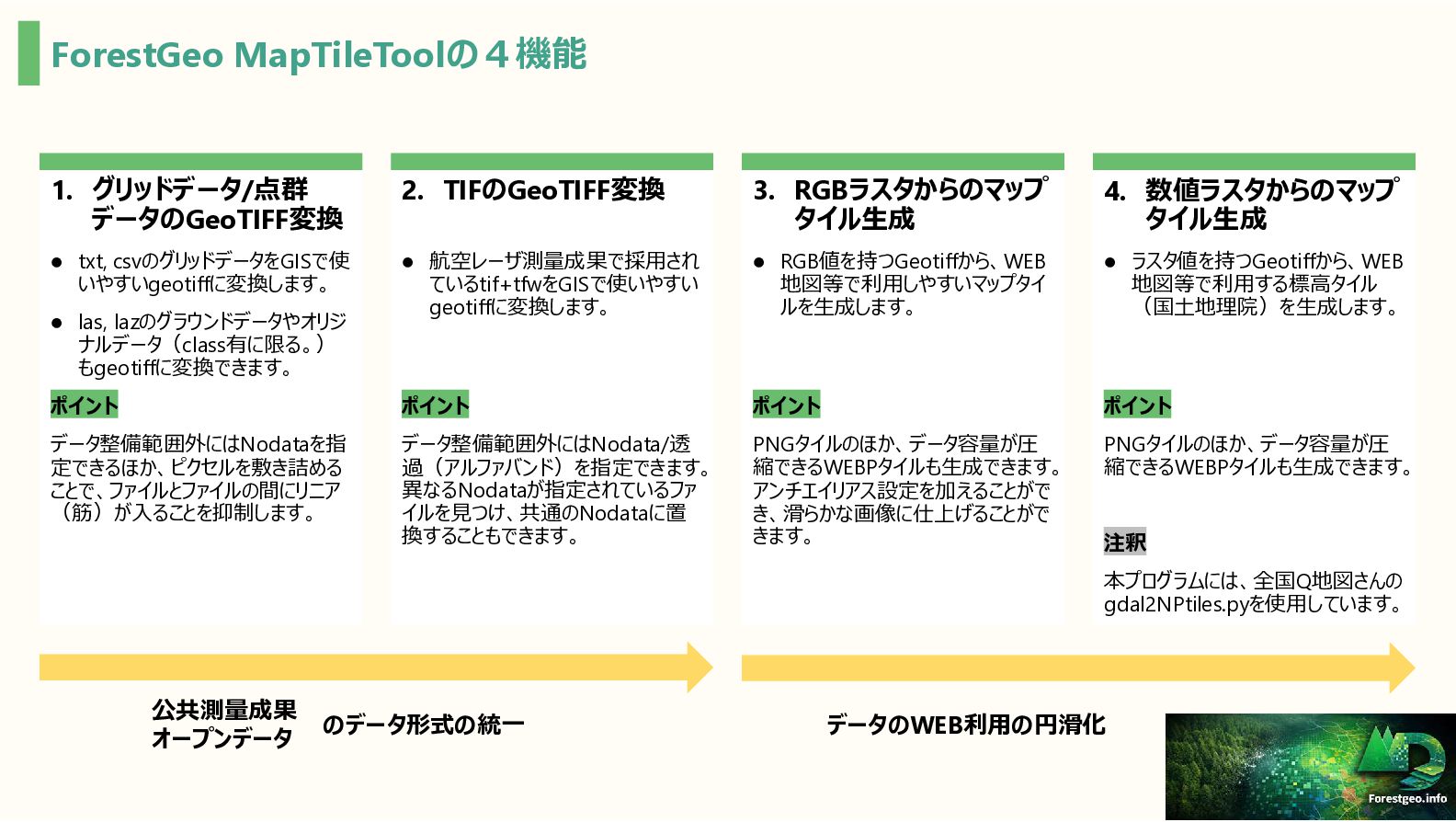

3. ForestGeo MapTileToolの４機能 1. グリッドデータ/点群 データのGeoTIFF変換 2. TIFのGeoTIFF変換 3. RGBラスタからのマップ タイル生成  txt, csvのグリッドデータをGISで使 いやすいgeotiffに変換します。   las, lazのグラウンドデータやオリジ ナルデータ（class有に限る。） もgeotiffに変換できます。    ポイント ポイント ポイント ポイント データ整備範囲外にはNodataを指 定できるほか、ピクセルを敷き詰める ことで、ファイルとファイルの間にリニア （筋）が入ることを抑制します。 データ整備範囲外にはNodata/透 過（アルファバンド）を指定できます。 異なるNodataが指定されているファ イルを見つけ、共通のNodataに置 換することもできます。 PNGタイルのほか、データ容量が圧 縮できるWEBPタイルも生成できます。 アンチエイリアス設定を加えることがで き、滑らかな画像に仕上げることがで きます。 PNGタイルのほか、データ容量が圧 縮できるWEBPタイルも生成できます。 航空レーザ測量成果で採用され ているtif+tfwをGISで使いやすい geotiffに変換します。  RGB値を持つGeotiffから、WEB 地図等で利用しやすいマップタイ ルを生成します。 4. 数値ラスタからのマップ タイル生成  ラスタ値を持つGeotiffから、WEB 地図等で利用する標高タイル （国土地理院）を生成します。 注釈 本プログラムには、全国Q地図さんの gdal2NPtiles.pyを使用しています。 公共測量成果 オープンデータ のデータ形式の統一 データのWEB利用の円滑化

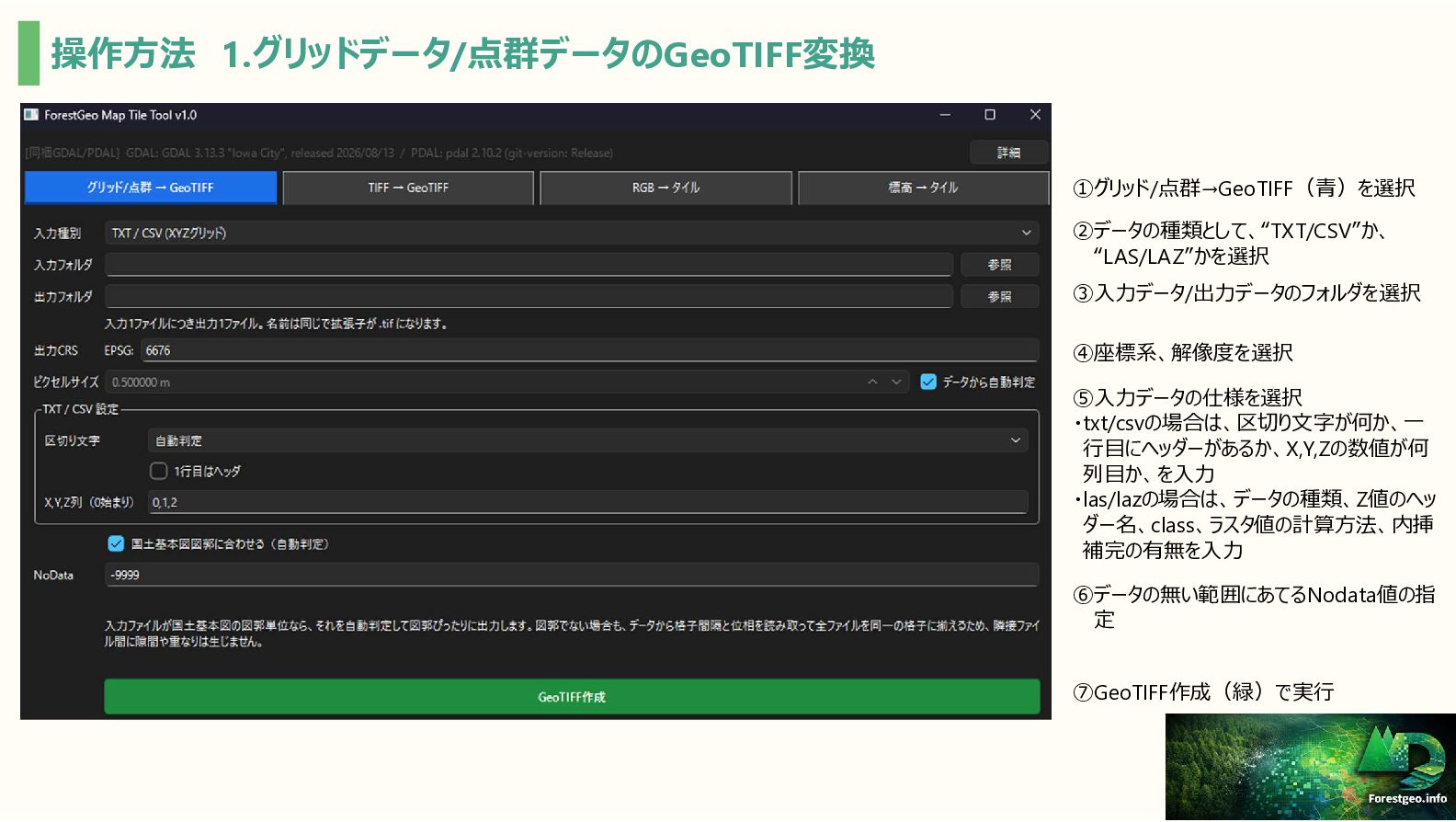

4. 操作方法 1.グリッドデータ/点群データのGeoTIFF変換 ①グリッド/点群→GeoTIFF（青）を選択 ②データの種類として、“TXT/CSV”か、 “LAS/LAZ”かを選択 ③入力データ/出力データのフォルダを選択 ④座標系、解像度を選択 ⑤入力データの仕様を選択 ・txt/csvの場合は、区切り文字が何か、一 行目にヘッダーがあるか、X,Y,Zの数値が何 列目か、を入力 ・las/lazの場合は、データの種類、Z値のヘッ ダー名、class、ラスタ値の計算方法、内挿 補完の有無を入力 ⑥データの無い範囲にあてるNodata値の指 定 ⑦GeoTIFF作成（緑）で実行

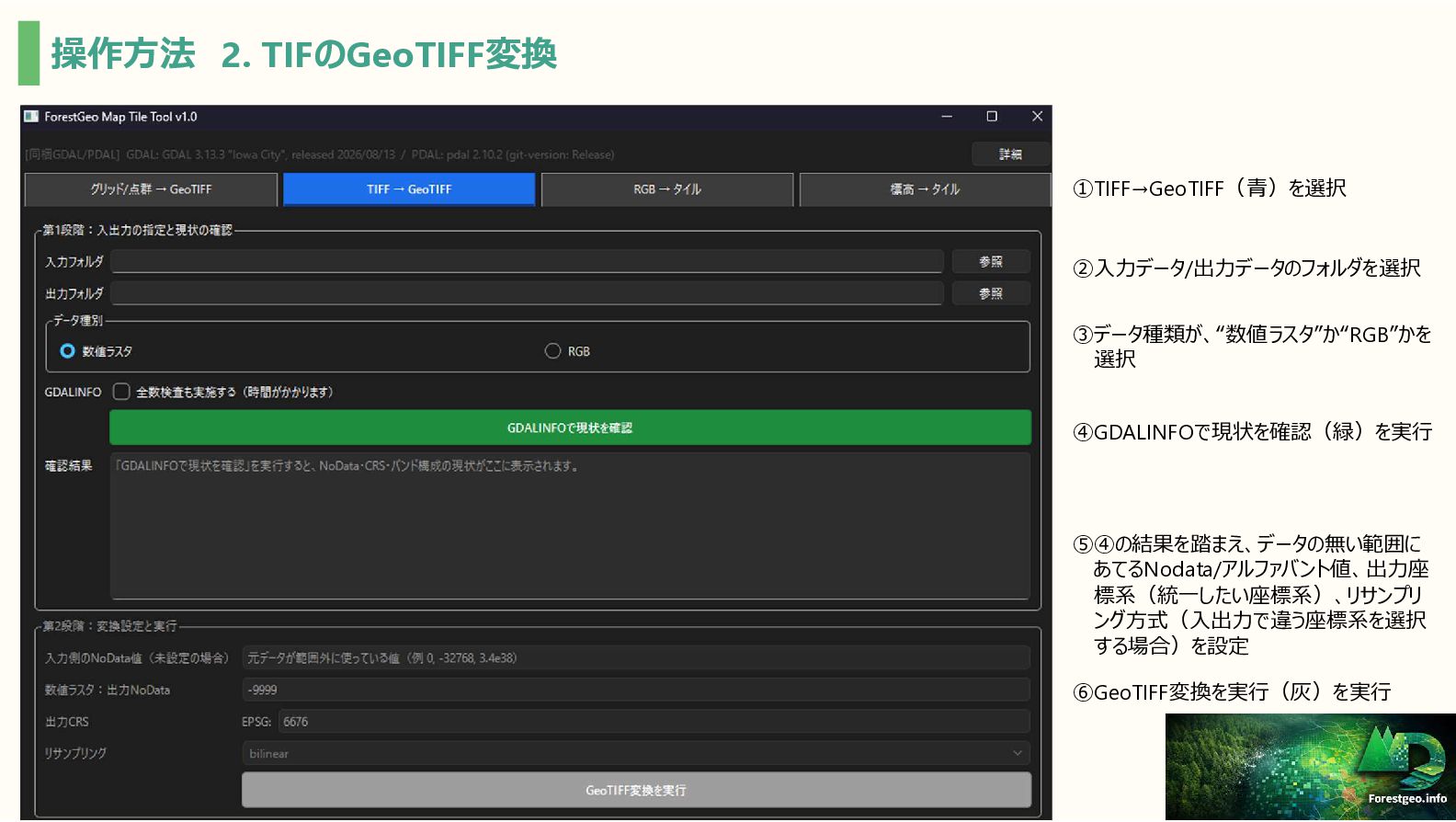

5. 操作方法 2. TIFのGeoTIFF変換 ①TIFF→GeoTIFF（青）を選択 ②入力データ/出力データのフォルダを選択 ③データ種類が、“数値ラスタ”か“RGB”かを 選択 ④GDALINFOで現状を確認（緑）を実行 ⑤④の結果を踏まえ、データの無い範囲に あてるNodata/アルファバント値、出力座 標系（統一したい座標系）、リサンプリ ング方式（入出力で違う座標系を選択 する場合）を設定 ⑥GeoTIFF変換を実行（灰）を実行

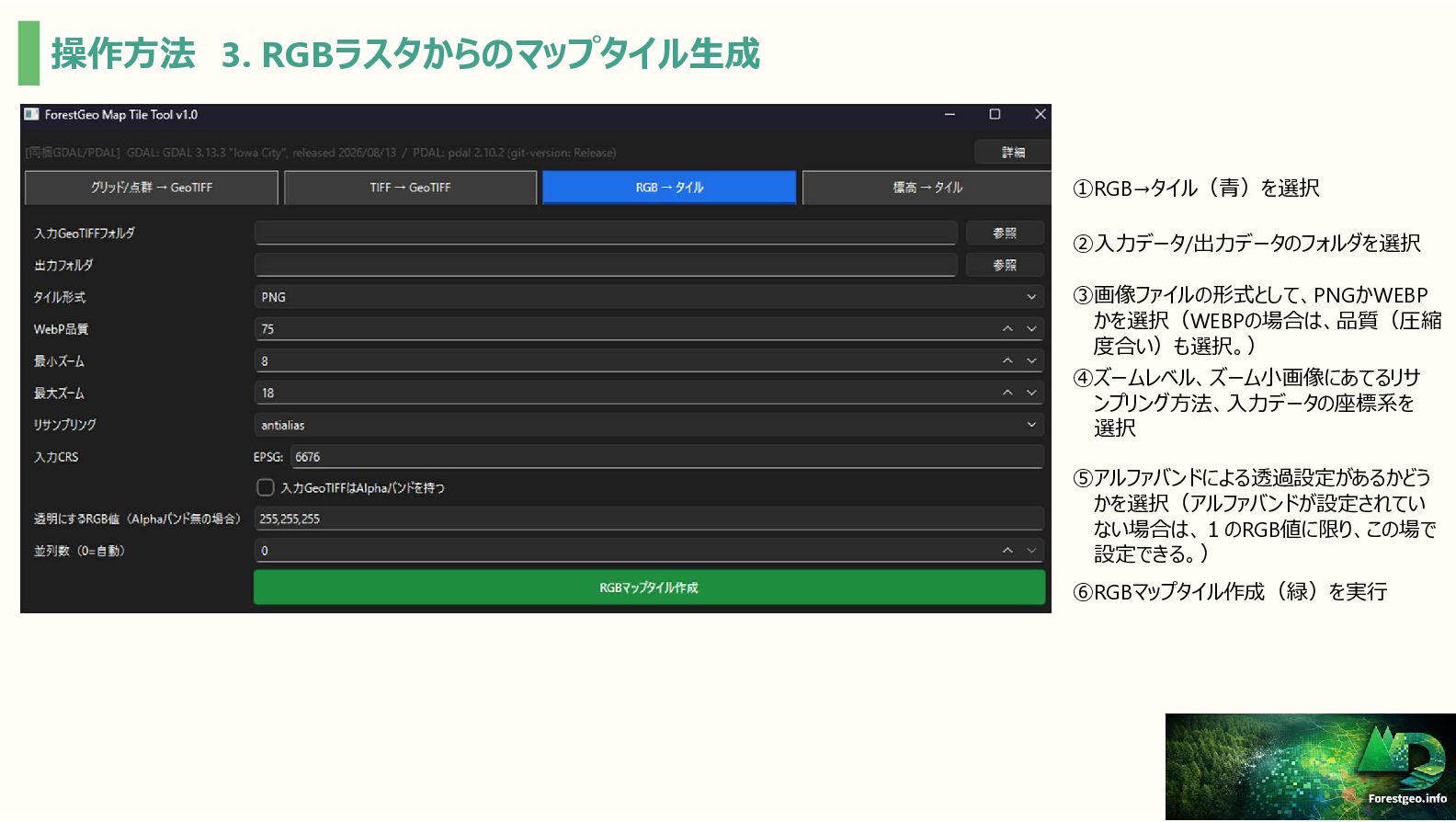

6. 操作方法 3. RGBラスタからのマップタイル生成 ①RGB→タイル（青）を選択 ②入力データ/出力データのフォルダを選択 ③画像ファイルの形式として、PNGかWEBP かを選択（WEBPの場合は、品質（圧縮 度合い）も選択。） ④ズームレベル、ズーム小画像にあてるリサ ンプリング方法、入力データの座標系を 選択 ⑤アルファバンドによる透過設定があるかどう かを選択（アルファバンドが設定されてい ない場合は、１のRGB値に限り、この場で 設定できる。） ⑥RGBマップタイル作成（緑）を実行

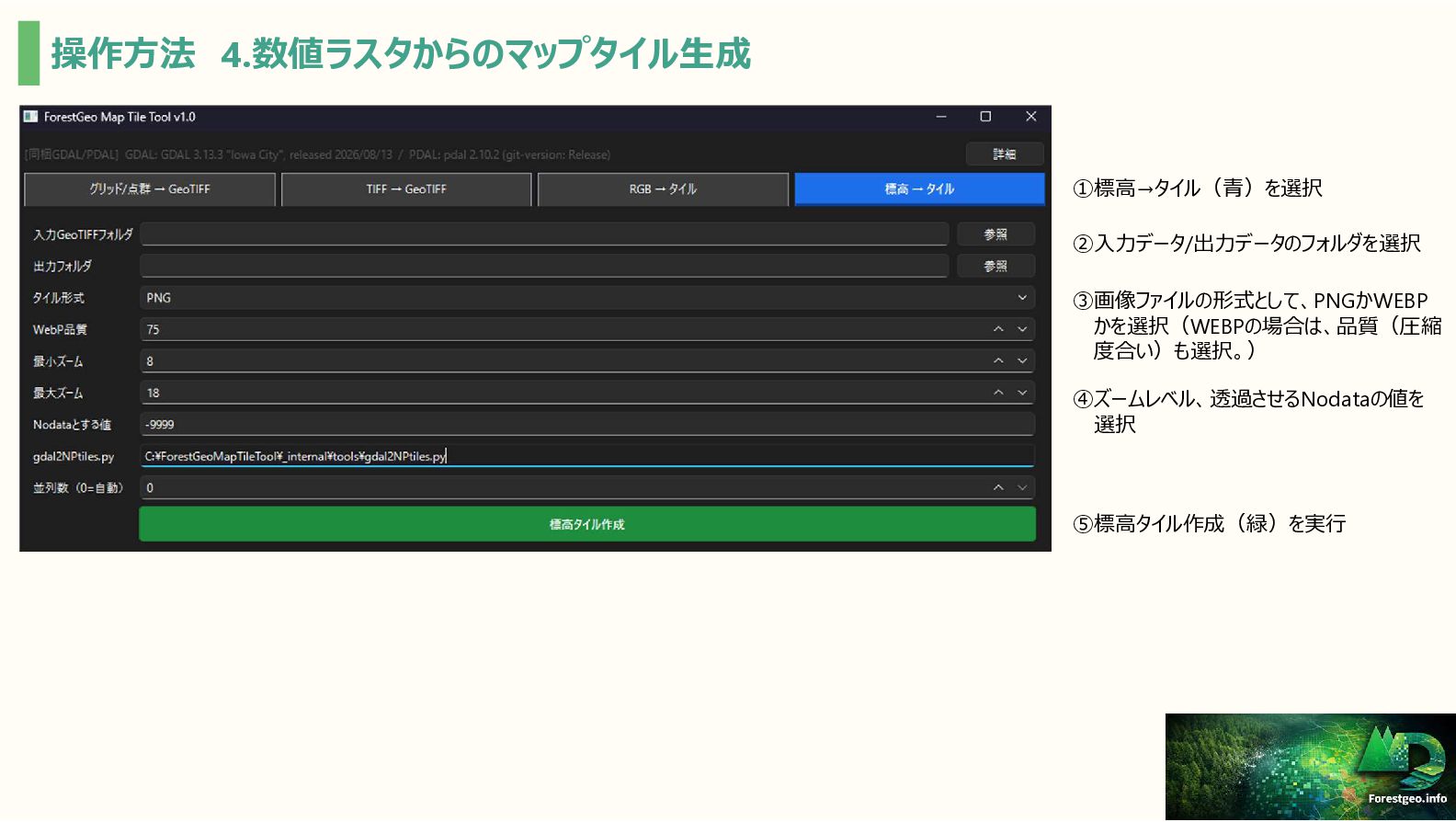

7. 操作方法 4.数値ラスタからのマップタイル生成 ①標高→タイル（青）を選択 ②入力データ/出力データのフォルダを選択 ③画像ファイルの形式として、PNGかWEBP かを選択（WEBPの場合は、品質（圧縮 度合い）も選択。） ④ズームレベル、透過させるNodataの値を 選択 ⑤標高タイル作成（緑）を実行

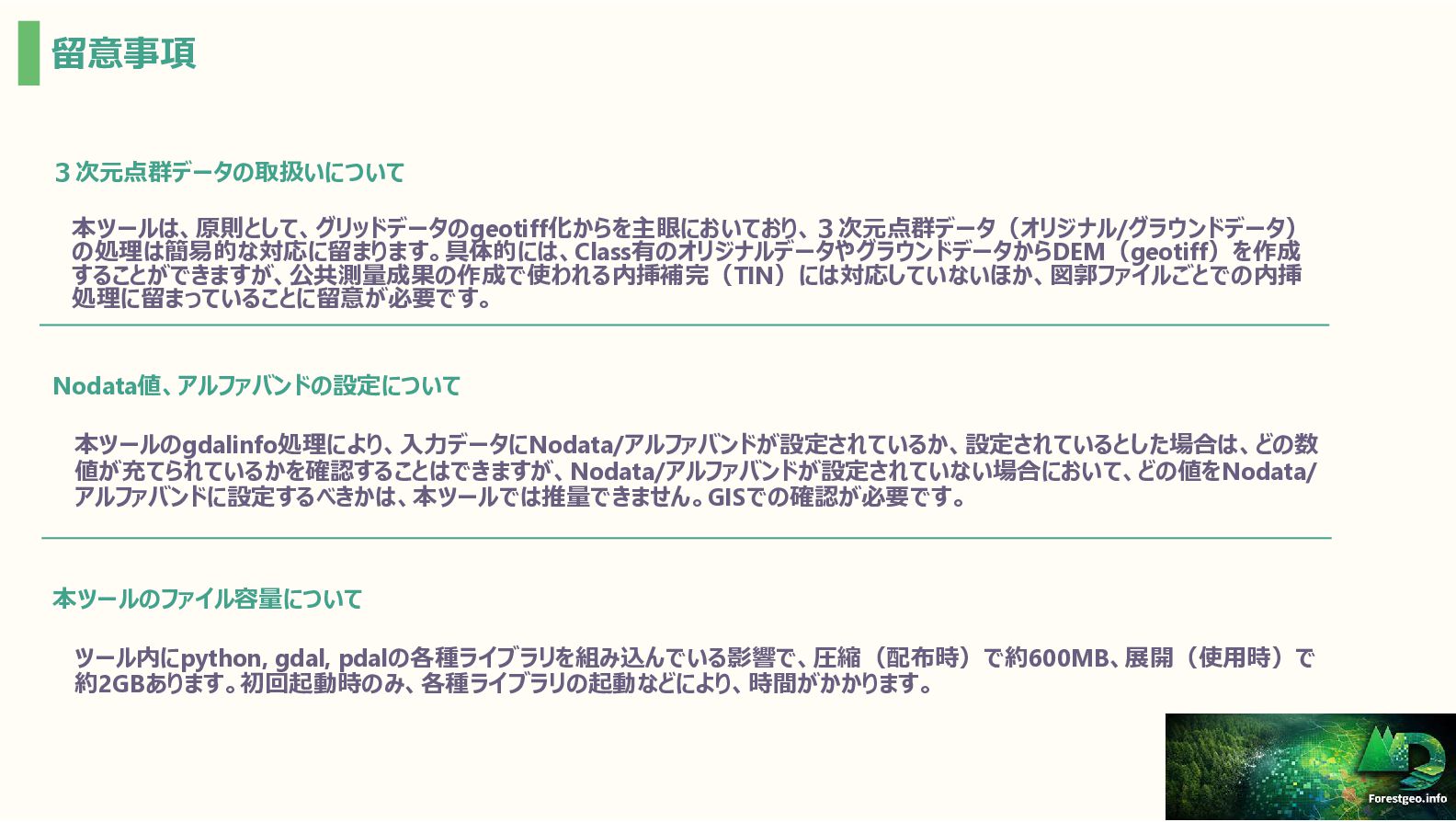

8. 留意事項 ３次元点群データの取扱いについて 本ツールは、原則として、グリッドデータのgeotiff化からを主眼においており、３次元点群データ（オリジナル/グラウンドデータ） の処理は簡易的な対応に留まります。具体的には、Class有のオリジナルデータやグラウンドデータからDEM（geotiff）を作成 することができますが、公共測量成果の作成で使われる内挿補完（TIN）には対応していないほか、図郭ファイルごとでの内挿 処理に留まっていることに留意が必要です。 Nodata値、アルファバンドの設定について 本ツールのgdalinfo処理により、入力データにNodata/アルファバンドが設定されているか、設定されているとした場合は、どの数 値が充てられているかを確認することはできますが、Nodata/アルファバンドが設定されていない場合において、どの値をNodata/ アルファバンドに設定するべきかは、本ツールでは推量できません。GISでの確認が必要です。 本ツールのファイル容量について ツール内にpython, gdal, pdalの各種ライブラリを組み込んでいる影響で、圧縮（配布時）で約600MB、展開（使用時）で 約2GBあります。初回起動時のみ、各種ライブラリの起動などにより、時間がかかります。
