1. ノーコードでWEB地図を作成 ForestGeo Studio QGISプラグイン Forestgeo.info 2026.8 CC BY 表示4.0

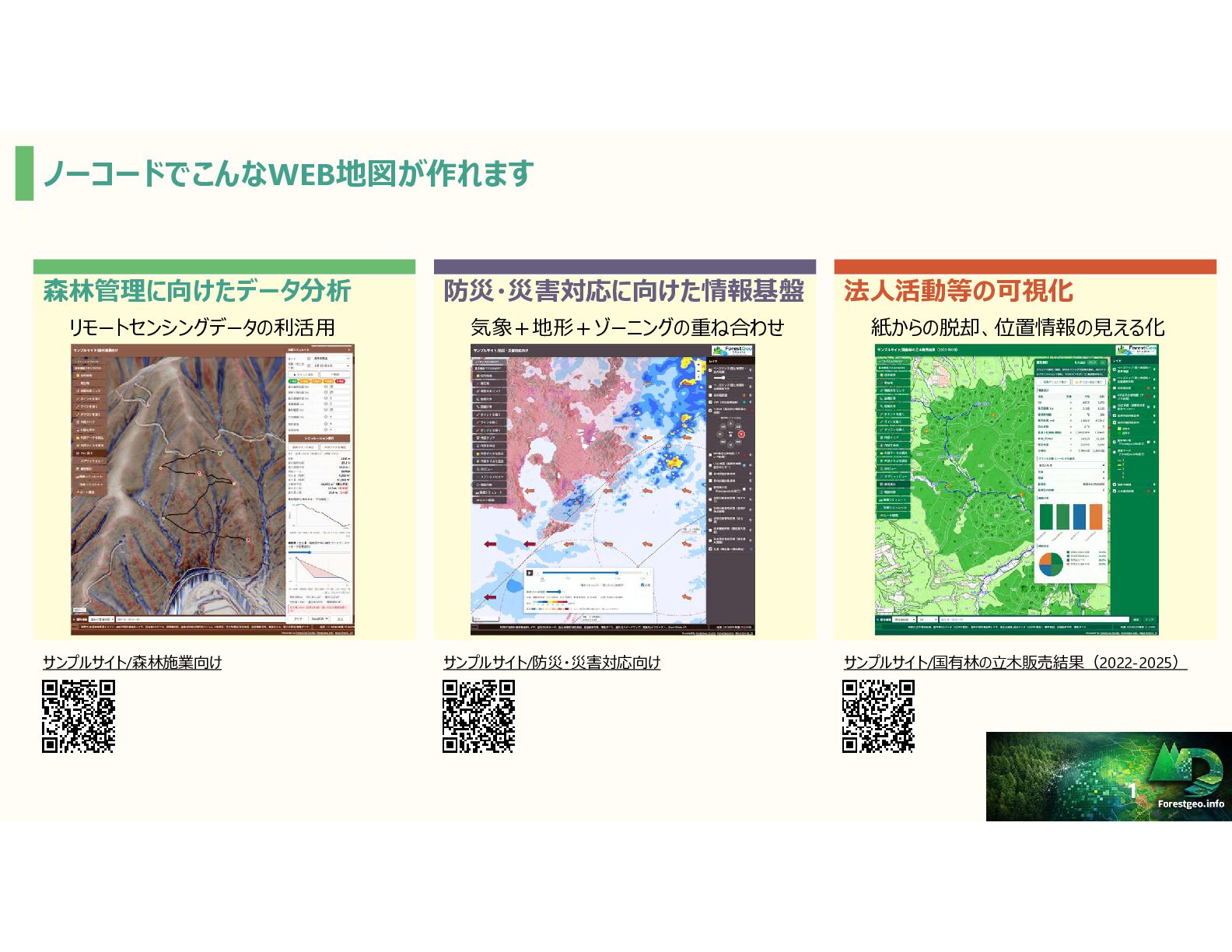

2. ノーコードでこんなWEB地図が作れます 森林管理に向けたデータ分析 防災・災害対応に向けた情報基盤 リモートセンシングデータの利活用 気象＋地形＋ゾーニングの重ね合わせ サンプルサイト/森林施業向け サンプルサイト/防災・災害対応向け 法人活動等の可視化 紙からの脱却、位置情報の見える化 サンプルサイト/国有林の立木販売結果（2022-2025） 1

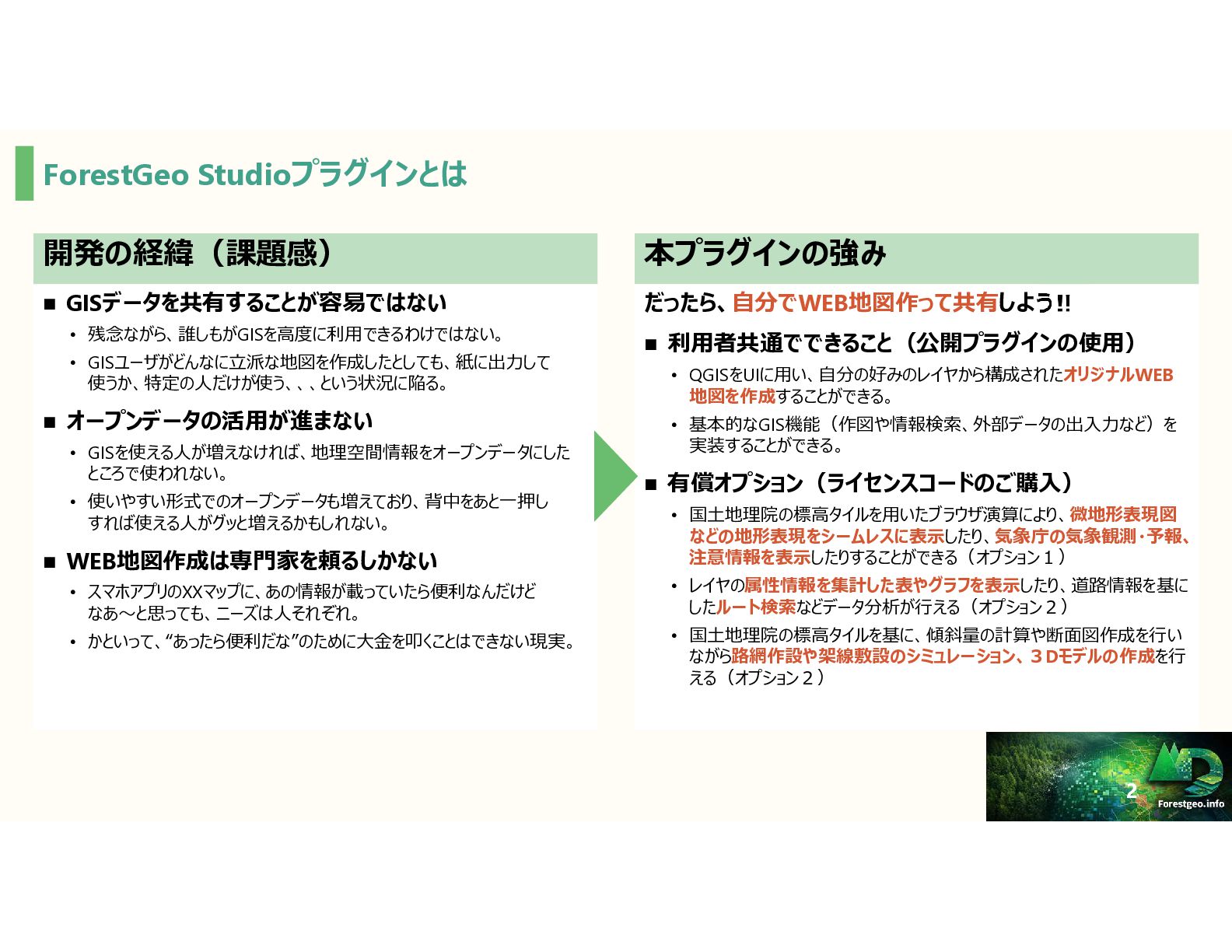

3. ForestGeo Studioプラグインとは 開発の経緯（課題感） 本プラグインの強み  GISデータを共有することが容易ではない だったら、自分でWEB地図作って共有しよう • 残念ながら、誰しもがGISを高度に利用できるわけではない。 • GISユーザがどんなに立派な地図を作成したとしても、紙に出力して 使うか、特定の人だけが使う、、、という状況に陥る。  オープンデータの活用が進まない • GISを使える人が増えなければ、地理空間情報をオープンデータにした ところで使われない。 • 使いやすい形式でのオープンデータも増えており、背中をあと一押し すれば使える人がグッと増えるかもしれない。  WEB地図作成は専門家を頼るしかない • スマホアプリのXXマップに、あの情報が載っていたら便利なんだけど なあ～と思っても、ニーズは人それぞれ。 • かといって、“あったら便利だな”のために大金を叩くことはできない現実。  利用者共通でできること（公開プラグインの使用） • QGISをUIに用い、自分の好みのレイヤから構成されたオリジナルWEB 地図を作成することができる。 • 基本的なGIS機能（作図や情報検索、外部データの出入力など）を 実装することができる。  有償オプション（ライセンスコードのご購入） • 国土地理院の標高タイルを用いたブラウザ演算により、微地形表現図 などの地形表現をシームレスに表示したり、気象庁の気象観測・予報、 注意情報を表示したりすることができる（オプション１） • レイヤの属性情報を集計した表やグラフを表示したり、道路情報を基に したルート検索などデータ分析が行える（オプション２） • 国土地理院の標高タイルを基に、傾斜量の計算や断面図作成を行い ながら路網作設や架線敷設のシミュレーション、３Dモデルの作成を行 える（オプション２） 2

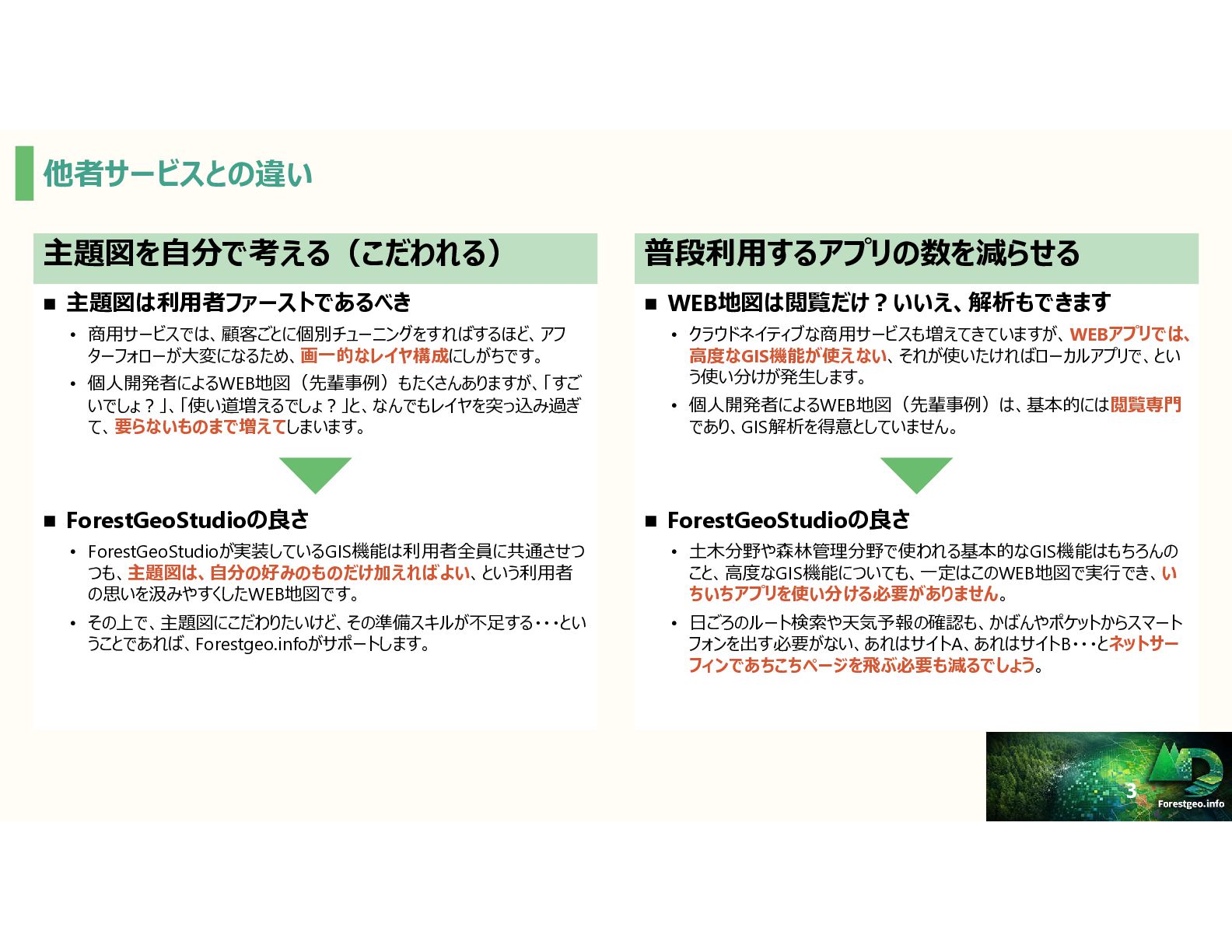

4. 他者サービスとの違い 主題図を自分で考える（こだわれる） 普段利用するアプリの数を減らせる  主題図は利用者ファーストであるべき  WEB地図は閲覧だけ?いいえ、解析もできます • 商用サービスでは、顧客ごとに個別チューニングをすればするほど、アフ ターフォローが大変になるため、画一的なレイヤ構成にしがちです。 • 個人開発者によるWEB地図（先輩事例）もたくさんありますが、「すご いでしょ?」、「使い道増えるでしょ?」と、なんでもレイヤを突っ込み過ぎ て、要らないものまで増えてしまいます。  ForestGeoStudioの良さ • クラウドネイティブな商用サービスも増えてきていますが、WEBアプリでは、 高度なGIS機能が使えない、それが使いたければローカルアプリで、とい う使い分けが発生します。 • 個人開発者によるWEB地図（先輩事例）は、基本的には閲覧専門 であり、GIS解析を得意としていません。  ForestGeoStudioの良さ • ForestGeoStudioが実装しているGIS機能は利用者全員に共通させつ つも、主題図は、自分の好みのものだけ加えればよい、という利用者 の思いを汲みやすくしたWEB地図です。 • 土木分野や森林管理分野で使われる基本的なGIS機能はもちろんの こと、高度なGIS機能についても、一定はこのWEB地図で実行でき、い ちいちアプリを使い分ける必要がありません。 • その上で、主題図にこだわりたいけど、その準備スキルが不足する・・・とい うことであれば、Forestgeo.infoがサポートします。 • 日ごろのルート検索や天気予報の確認も、かばんやポケットからスマート フォンを出す必要がない、あれはサイトA、あれはサイトB・・・とネットサー フィンであちこちページを飛ぶ必要も減るでしょう。 3

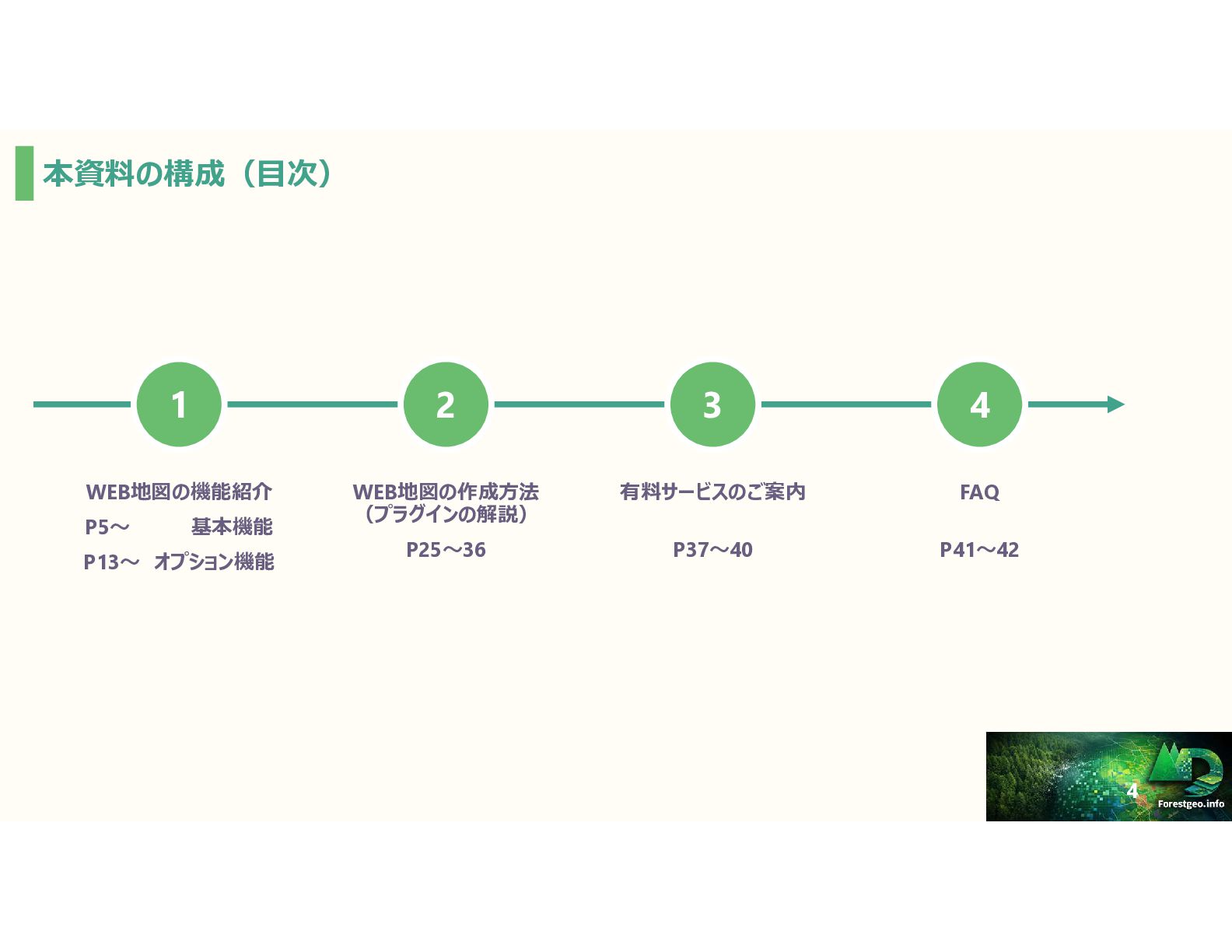

5. 本資料の構成（目次） 1 2 3 4 WEB地図の機能紹介 WEB地図の作成方法 （プラグインの解説） 有料サービスのご案内 FAQ P25～36 P37～40 P41～42 P5～ 基本機能 P13～ オプション機能 4
6. WEB地図の基本機能 5

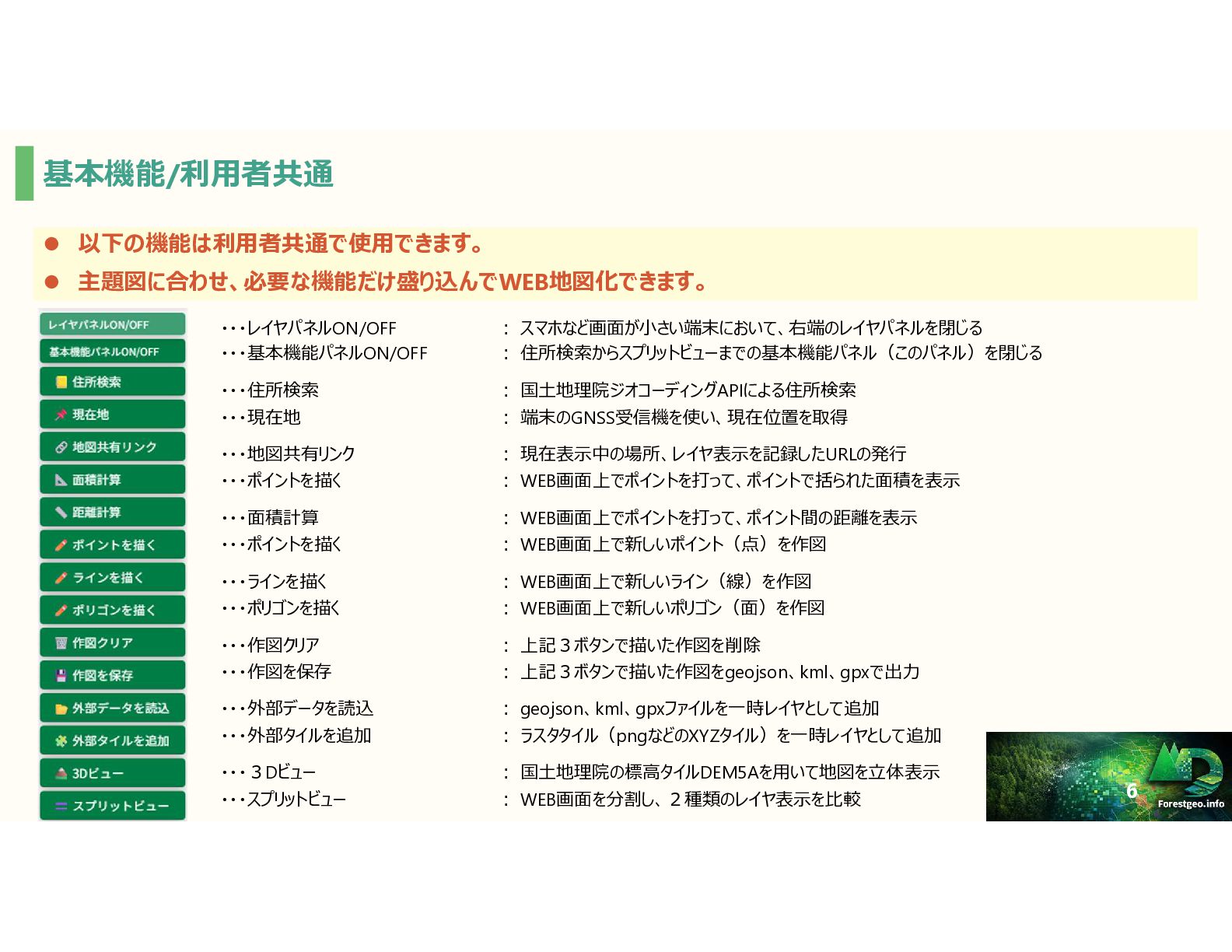

7. 基本機能/利用者共通  以下の機能は利用者共通で使用できます。  主題図に合わせ、必要な機能だけ盛り込んでWEB地図化できます。 ・・・レイヤパネルON/OFF ・・・基本機能パネルON/OFF : スマホなど画面が小さい端末において、右端のレイヤパネルを閉じる : 住所検索からスプリットビューまでの基本機能パネル（このパネル）を閉じる ・・・住所検索 ・・・現在地 : 国土地理院ジオコーディングAPIによる住所検索 : 端末のGNSS受信機を使い、現在位置を取得 ・・・地図共有リンク ・・・ポイントを描く : 現在表示中の場所、レイヤ表示を記録したURLの発行 : WEB画面上でポイントを打って、ポイントで括られた面積を表示 ・・・面積計算 ・・・ポイントを描く : WEB画面上でポイントを打って、ポイント間の距離を表示 : WEB画面上で新しいポイント（点）を作図 ・・・ラインを描く ・・・ポリゴンを描く : WEB画面上で新しいライン（線）を作図 : WEB画面上で新しいポリゴン（面）を作図 ・・・作図クリア ・・・作図を保存 : 上記３ボタンで描いた作図を削除 : 上記３ボタンで描いた作図をgeojson、kml、gpxで出力 ・・・外部データを読込 ・・・外部タイルを追加 : geojson、kml、gpxファイルを一時レイヤとして追加 : ラスタタイル（pngなどのXYZタイル）を一時レイヤとして追加 ・・・３Dビュー ・・・スプリットビュー : 国土地理院の標高タイルDEM5Aを用いて地図を立体表示 : WEB画面を分割し、２種類のレイヤ表示を比較 6

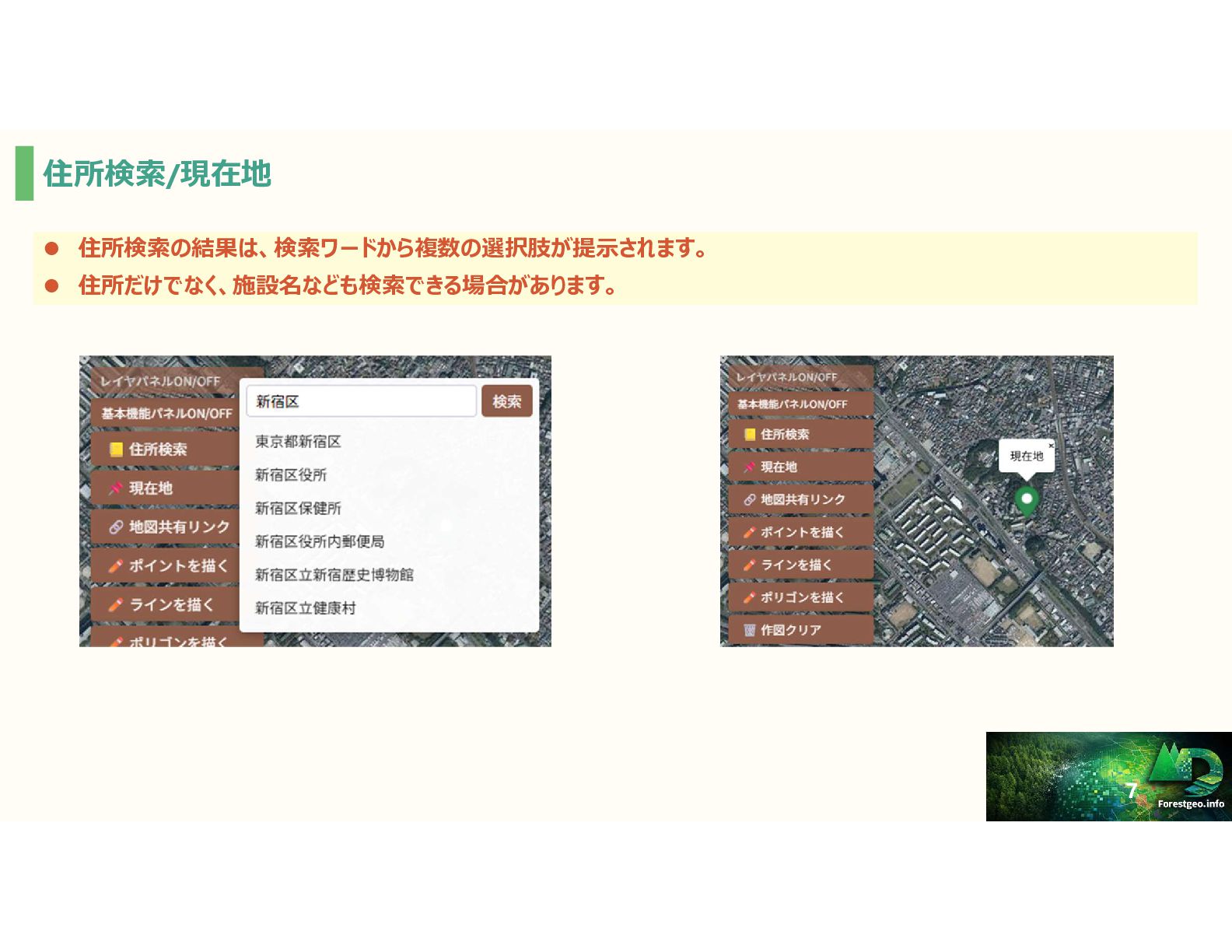

8. 住所検索/現在地  住所検索の結果は、検索ワードから複数の選択肢が提示されます。  住所だけでなく、施設名なども検索できる場合があります。 7

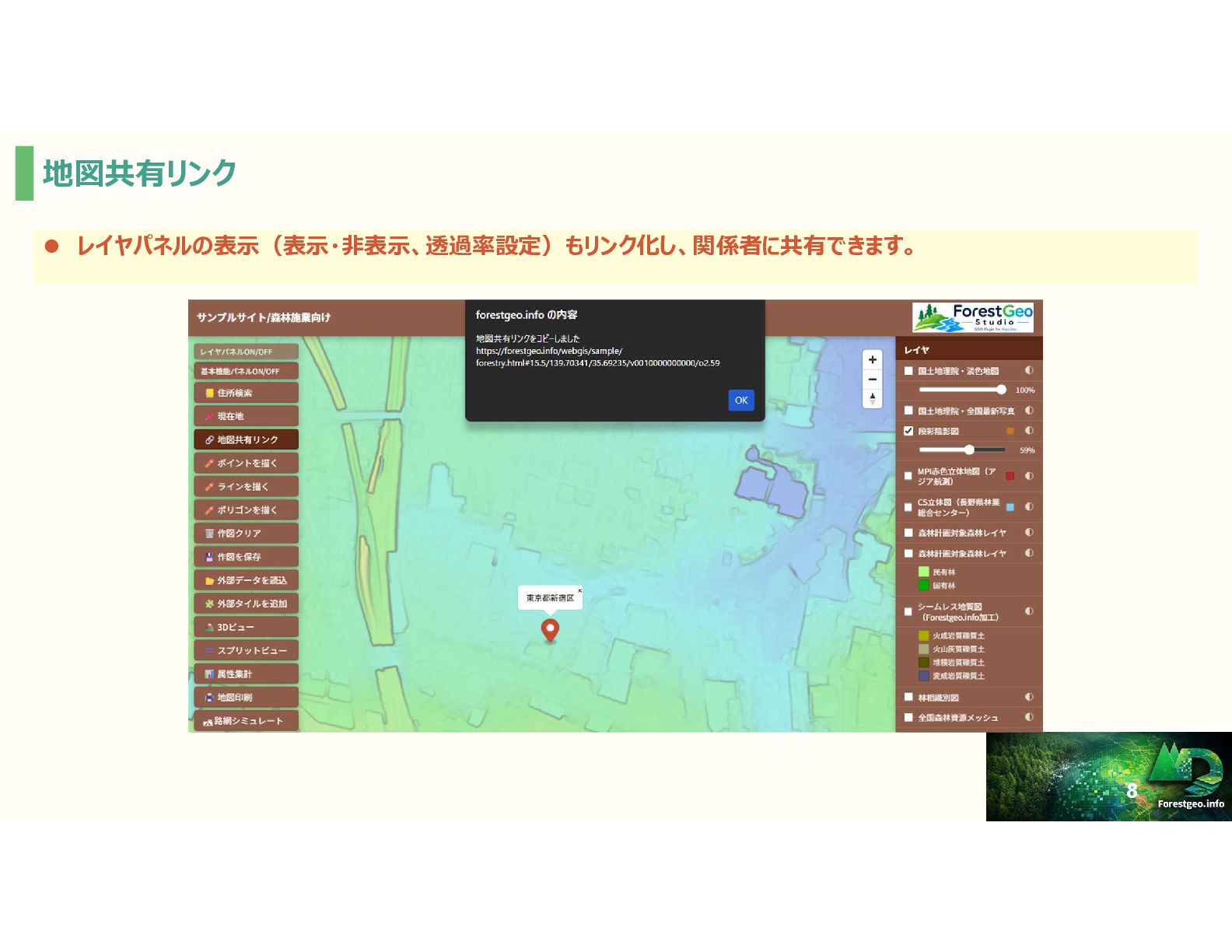

9. 地図共有リンク  レイヤパネルの表示（表示・非表示、透過率設定）もリンク化し、関係者に共有できます。 8

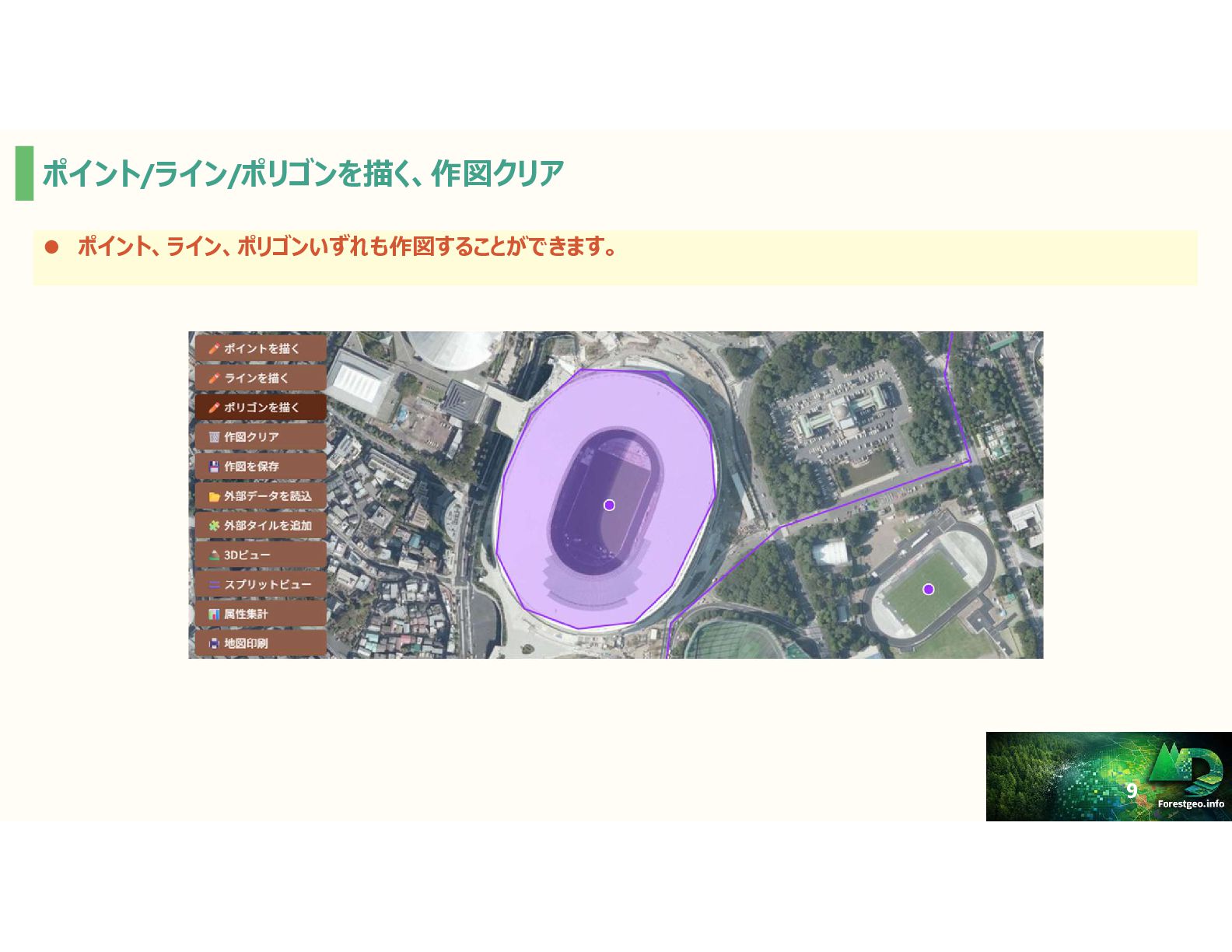

10. ポイント/ライン/ポリゴンを描く、作図クリア  ポイント、ライン、ポリゴンいずれも作図することができます。 9

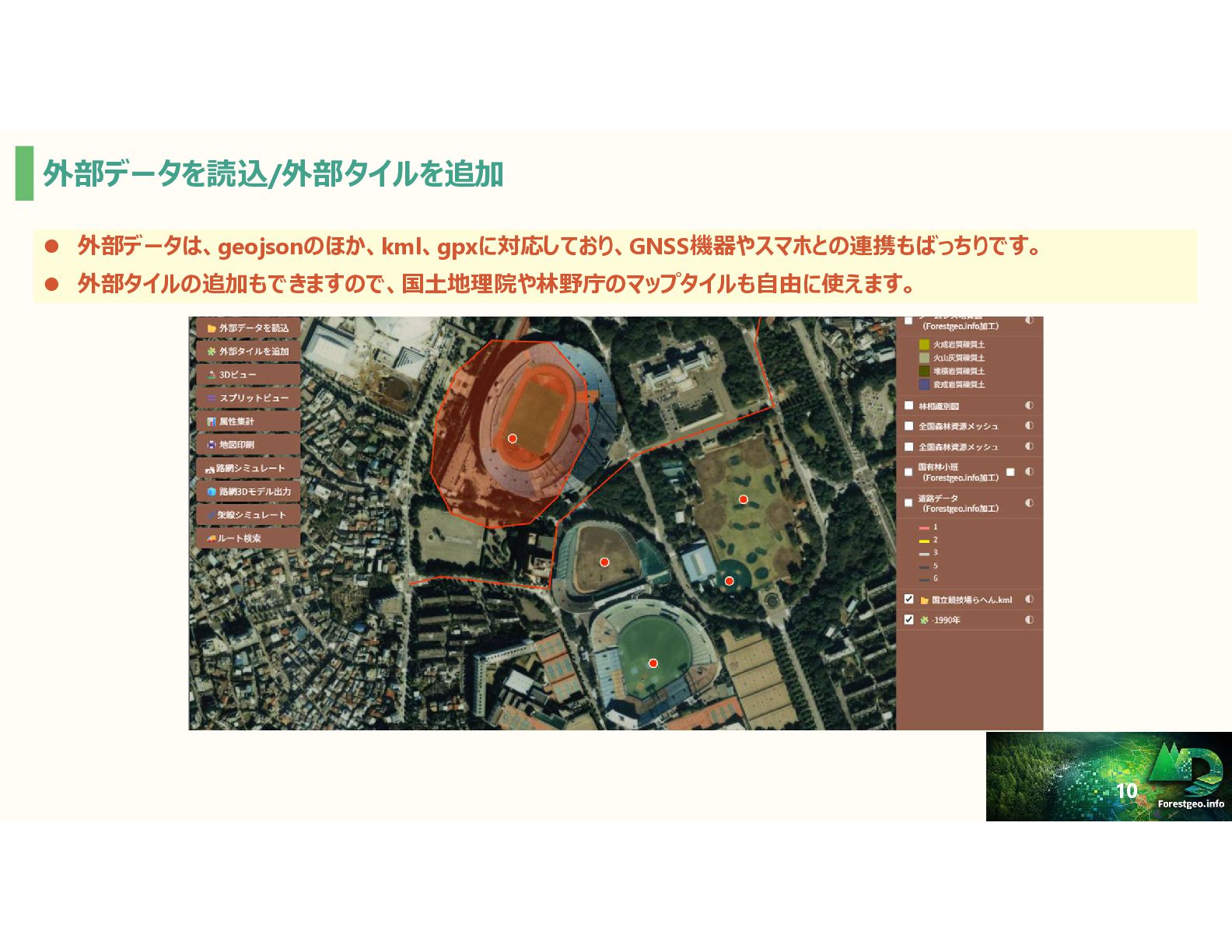

11. 外部データを読込/外部タイルを追加  外部データは、geojsonのほか、kml、gpxに対応しており、GNSS機器やスマホとの連携もばっちりです。  外部タイルの追加もできますので、国土地理院や林野庁のマップタイルも自由に使えます。 10

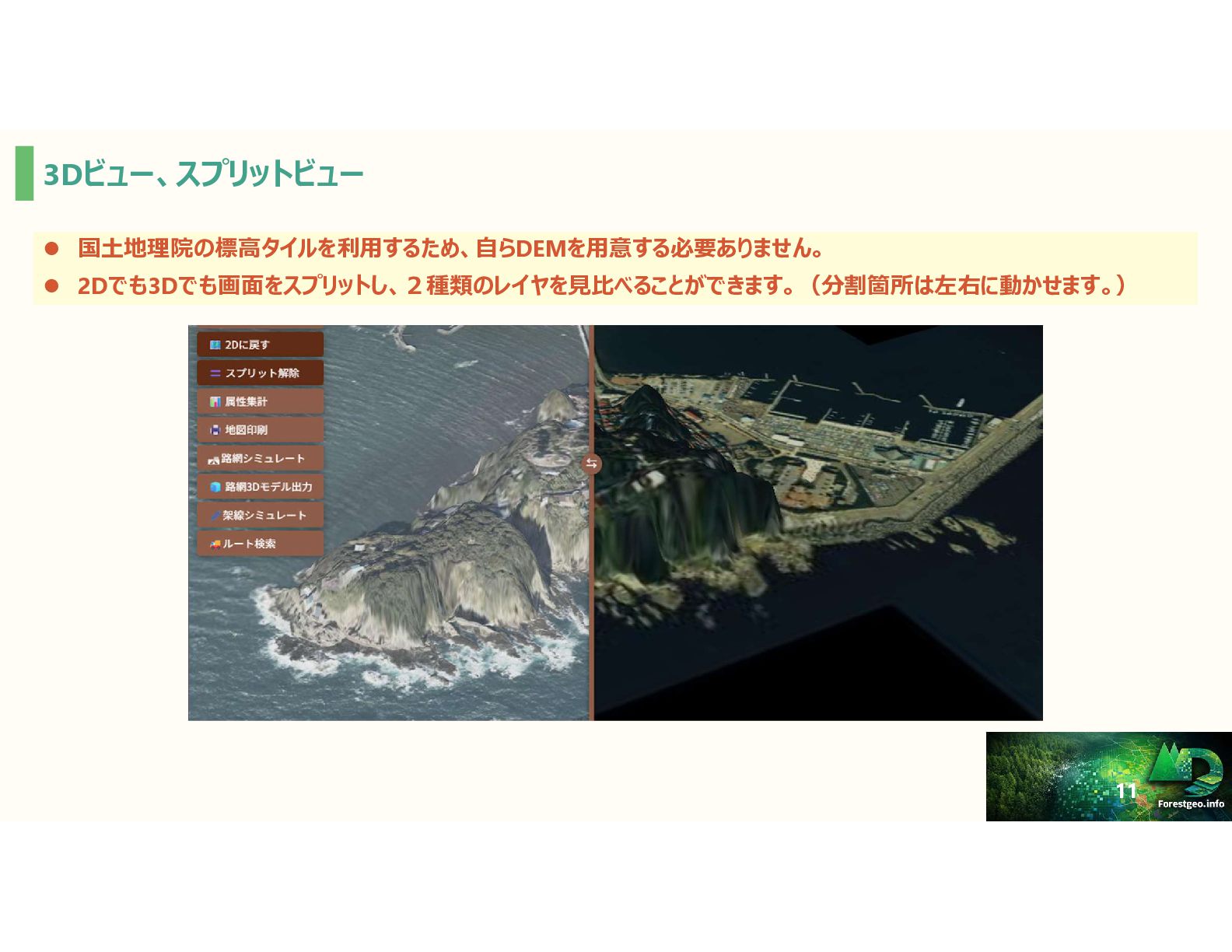

12. 3Dビュー、スプリットビュー  国土地理院の標高タイルを利用するため、自らDEMを用意する必要ありません。  2Dでも3Dでも画面をスプリットし、２種類のレイヤを見比べることができます。（分割箇所は左右に動かせます。） 11

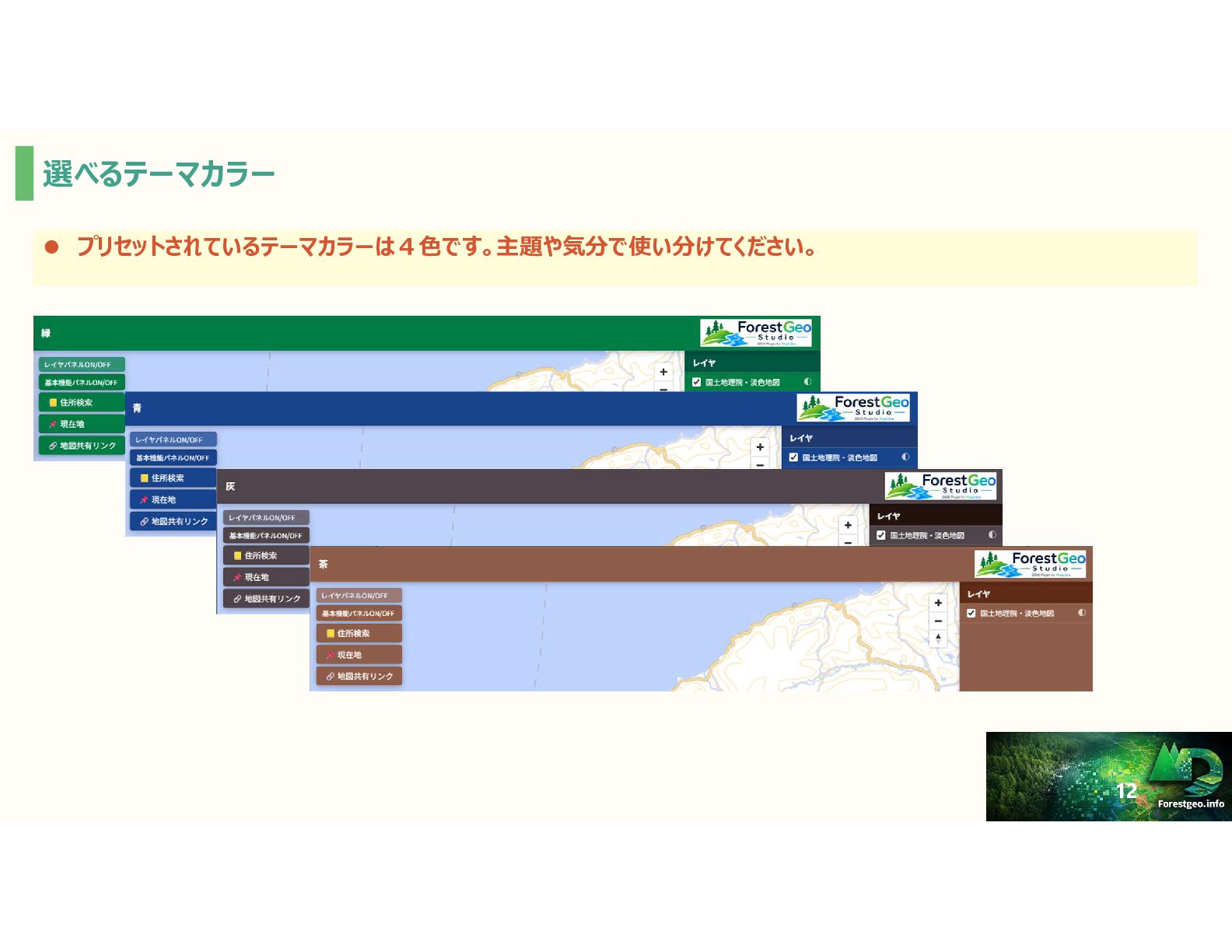

13. 選べるテーマカラー  プリセットされているテーマカラーは４色です。主題や気分で使い分けてください。 12
14. オプション機能のご紹介 13

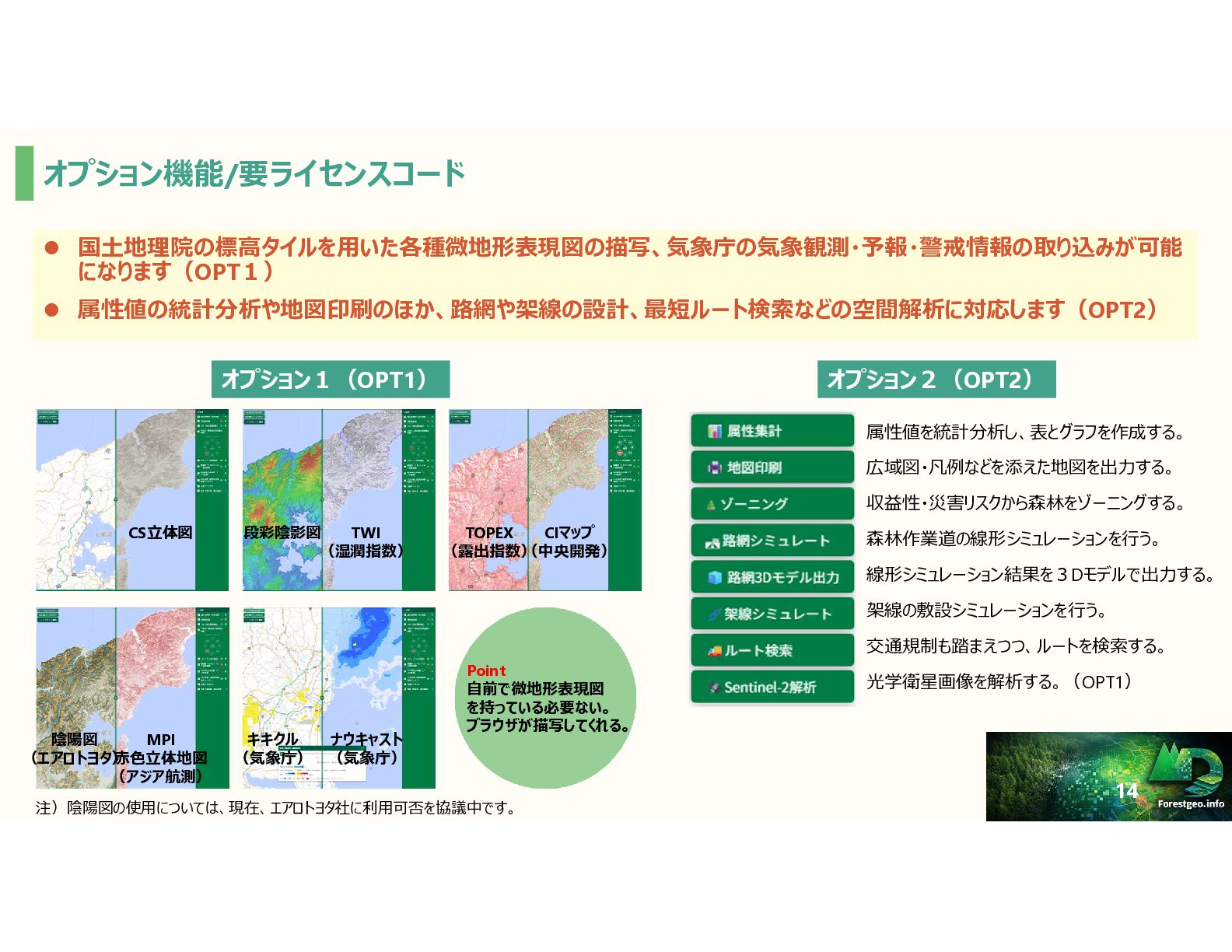

15. オプション機能/要ライセンスコード  国土地理院の標高タイルを用いた各種微地形表現図の描写、気象庁の気象観測・予報・警戒情報の取り込みが可能 になります（OPT１）  属性値の統計分析や地図印刷のほか、路網や架線の設計、最短ルート検索などの空間解析に対応します（OPT2） オプション１（OPT1） オプション２（OPT2） 属性値を統計分析し、表とグラフを作成する。 広域図・凡例などを添えた地図を出力する。 収益性・災害リスクから森林をゾーニングする。 CS立体図 TWI 段彩陰影図 （湿潤指数） TOPEX CIマップ （露出指数） （中央開発） 森林作業道の線形シミュレーションを行う。 線形シミュレーション結果を３Dモデルで出力する。 架線の敷設シミュレーションを行う。 交通規制も踏まえつつ、ルートを検索する。 MPI 陰陽図 （エアロトヨタ） 赤色立体地図 （アジア航測） キキクル （気象庁） ナウキャスト （気象庁） Point 自前で微地形表現図 を持っている必要ない。 ブラウザが描写してくれる。 注）陰陽図の使用については、現在、エアロトヨタ社に利用可否を協議中です。 光学衛星画像を解析する。（OPT1） 14

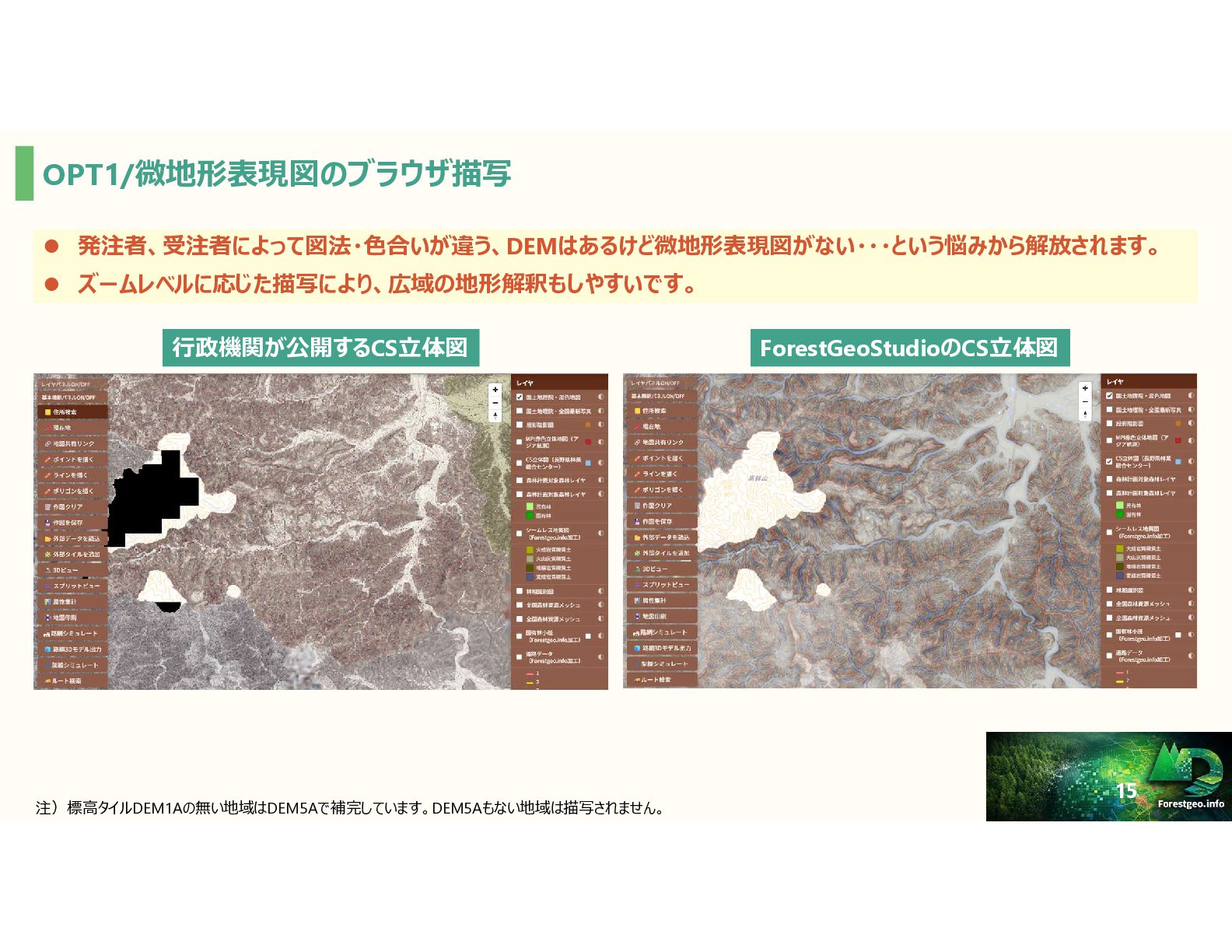

16. OPT1/微地形表現図のブラウザ描写  発注者、受注者によって図法・色合いが違う、DEMはあるけど微地形表現図がない・・・という悩みから解放されます。  ズームレベルに応じた描写により、広域の地形解釈もしやすいです。 行政機関が公開するCS立体図 注）標高タイルDEM1Aの無い地域はDEM5Aで補完しています。DEM5Aもない地域は描写されません。 ForestGeoStudioのCS立体図 15

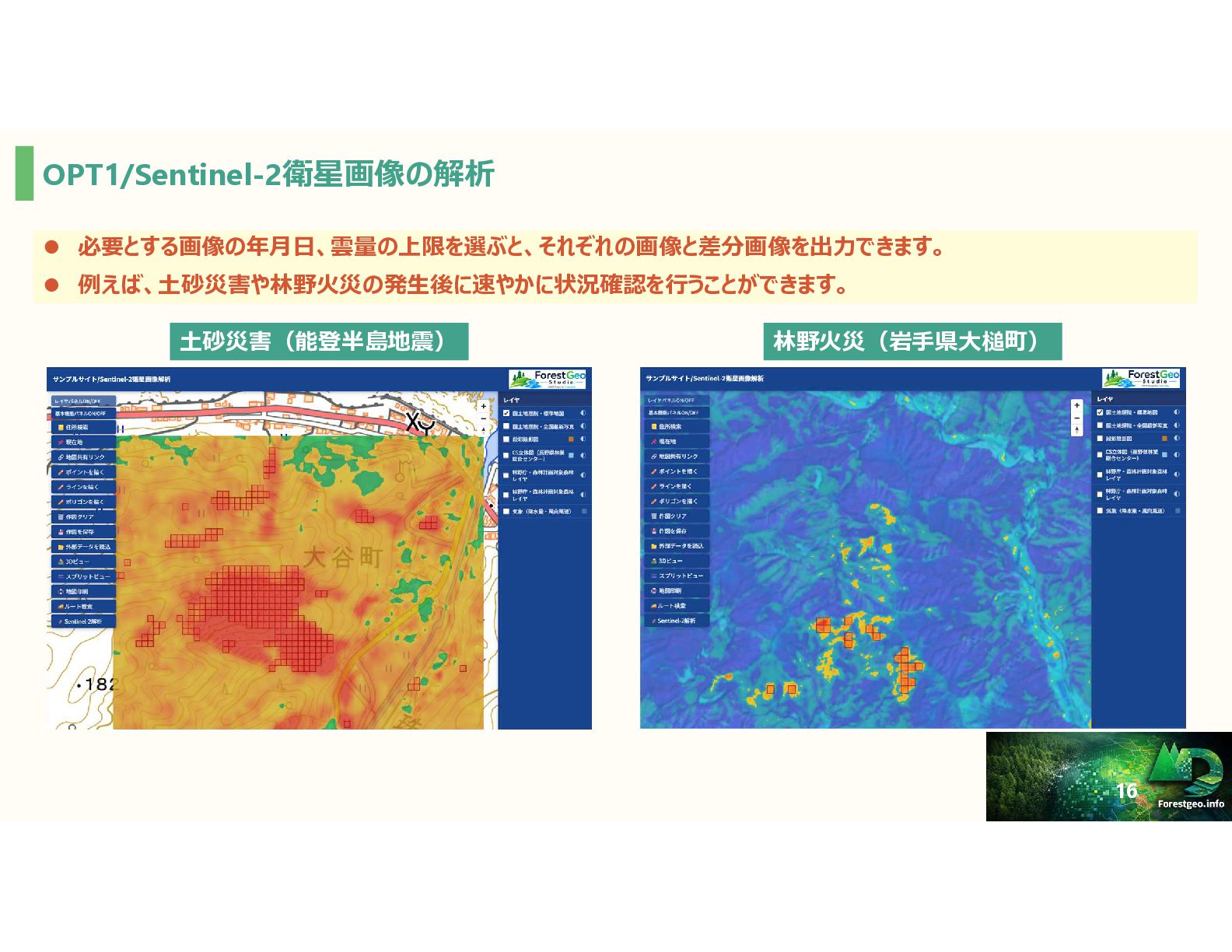

17. OPT1/Sentinel-2衛星画像の解析  必要とする画像の年月日、雲量の上限を選ぶと、それぞれの画像と差分画像を出力できます。  例えば、土砂災害や林野火災の発生後に速やかに状況確認を行うことができます。 土砂災害（能登半島地震） 林野火災（岩手県大槌町） 16

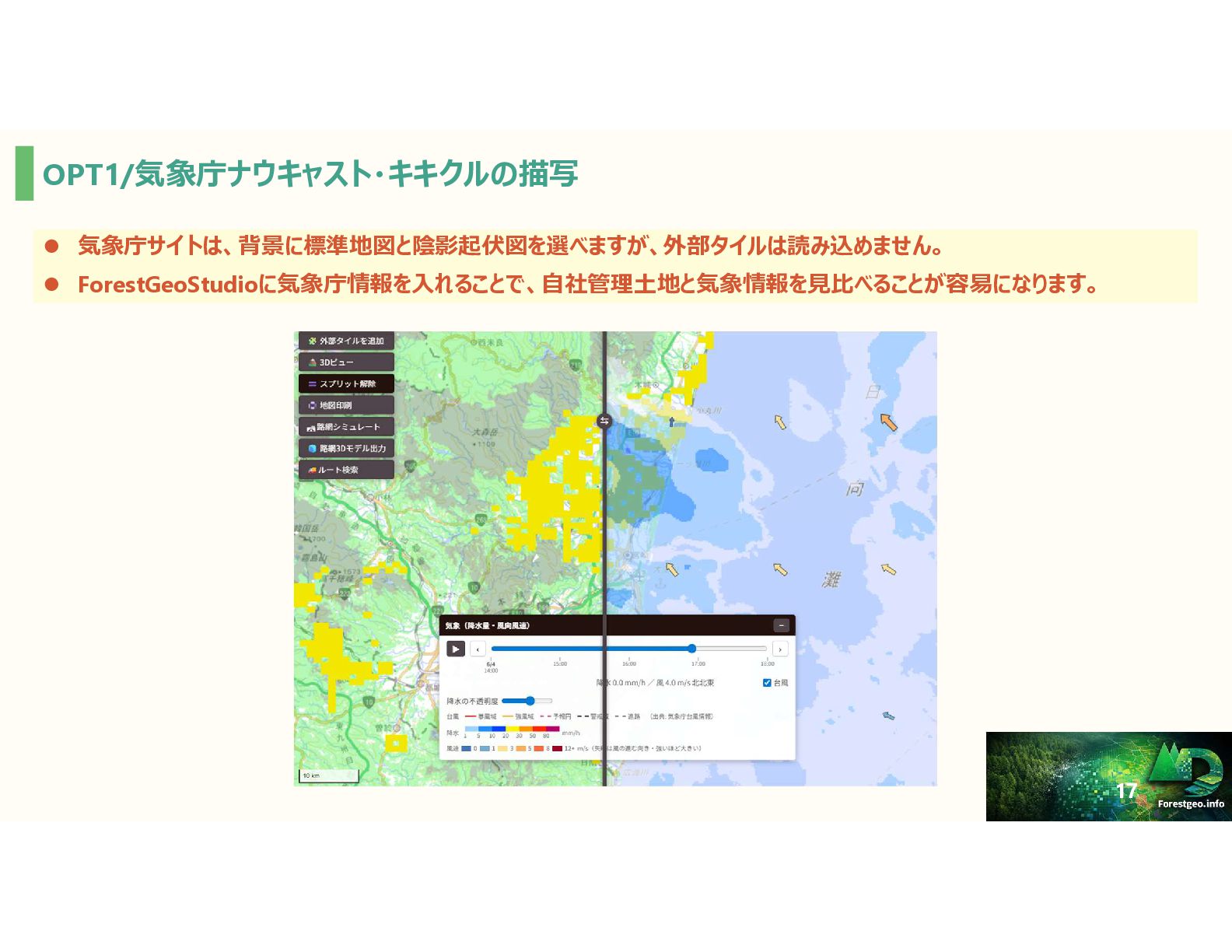

18. OPT1/気象庁ナウキャスト・キキクルの描写  気象庁サイトは、背景に標準地図と陰影起伏図を選べますが、外部タイルは読み込めません。  ForestGeoStudioに気象庁情報を入れることで、自社管理土地と気象情報を見比べることが容易になります。 17

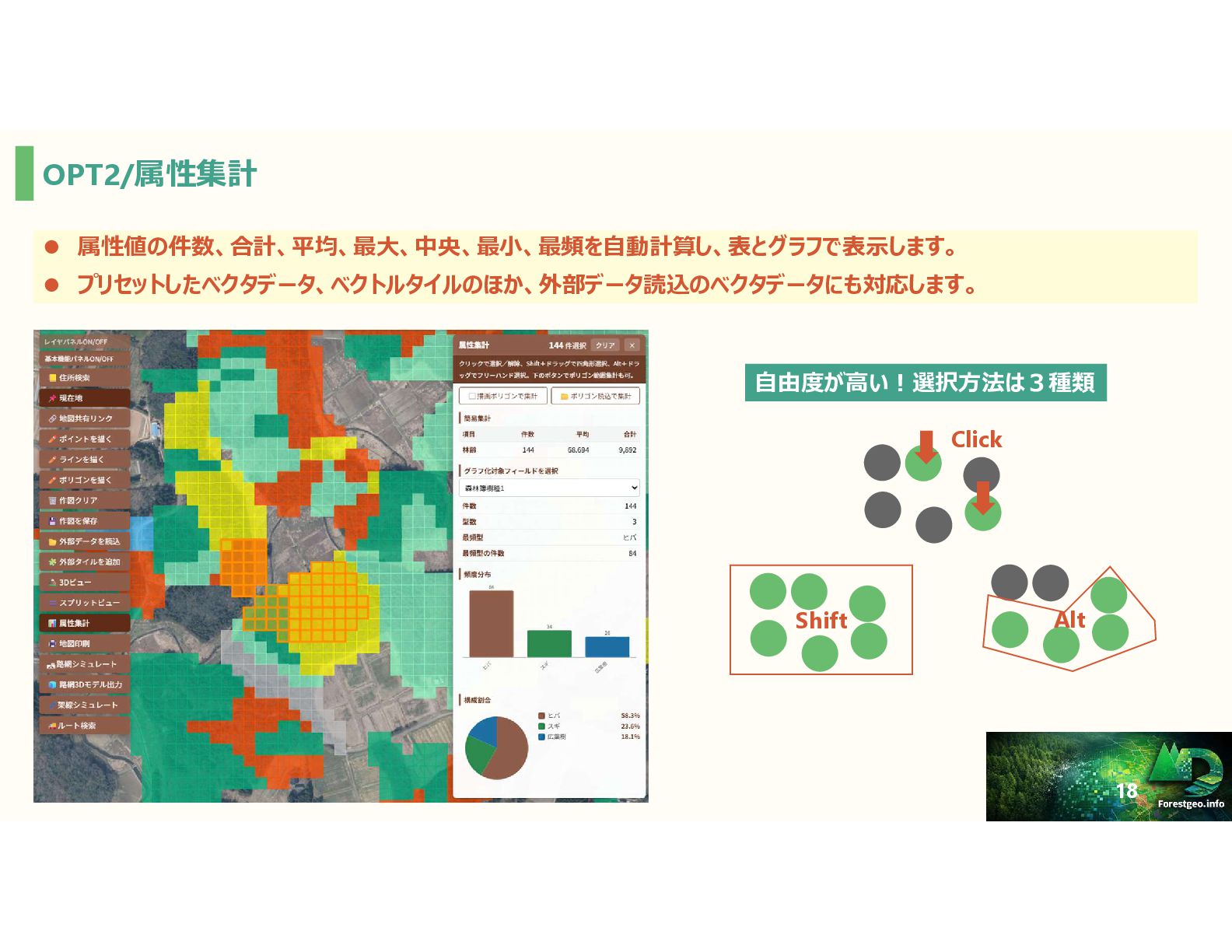

19. OPT2/属性集計  属性値の件数、合計、平均、最大、中央、最小、最頻を自動計算し、表とグラフで表示します。  プリセットしたベクタデータ、ベクトルタイルのほか、外部データ読込のベクタデータにも対応します。 自由度が高い!選択方法は３種類 Click Shift Alt 18

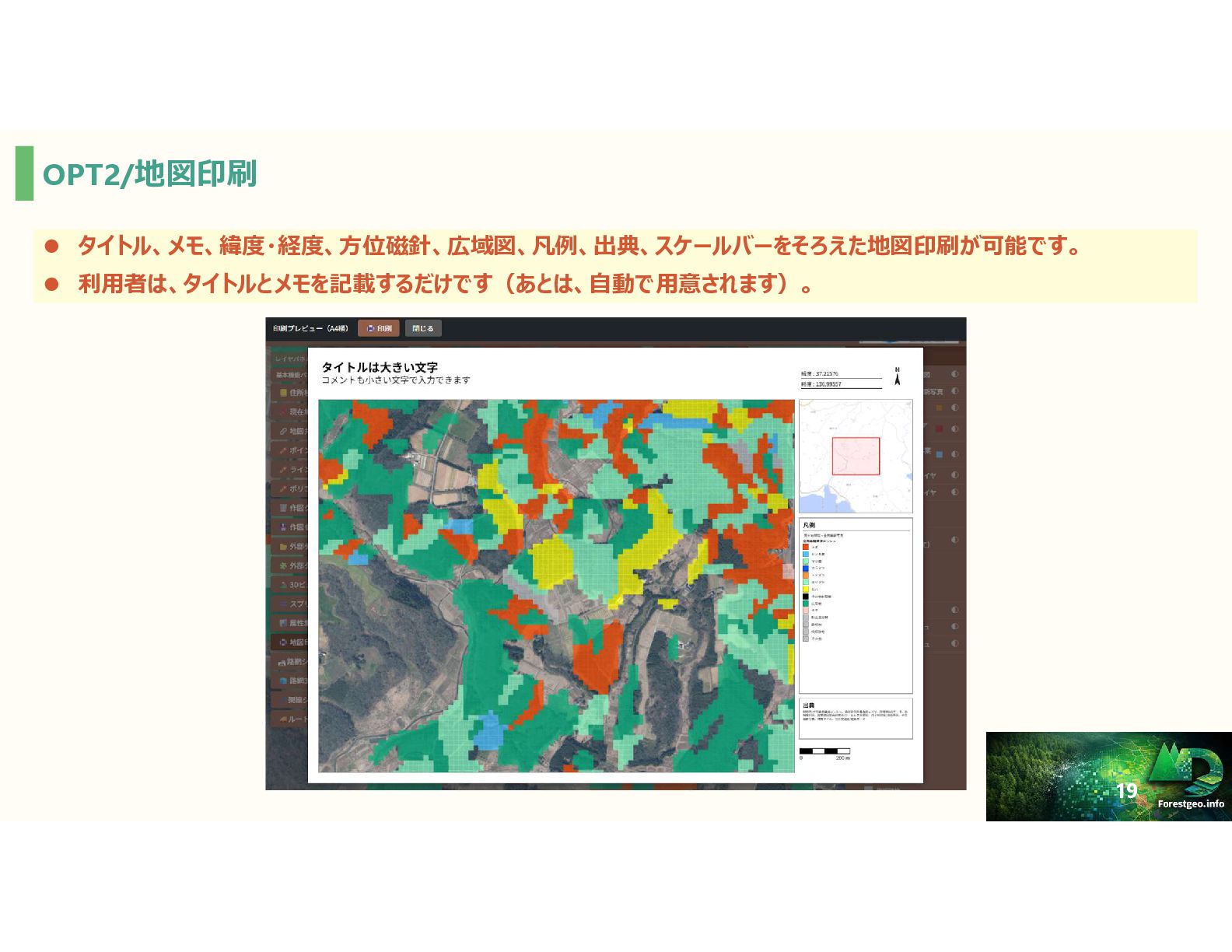

20. OPT2/地図印刷  タイトル、メモ、緯度・経度、方位磁針、広域図、凡例、出典、スケールバーをそろえた地図印刷が可能です。  利用者は、タイトルとメモを記載するだけです（あとは、自動で用意されます）。 19

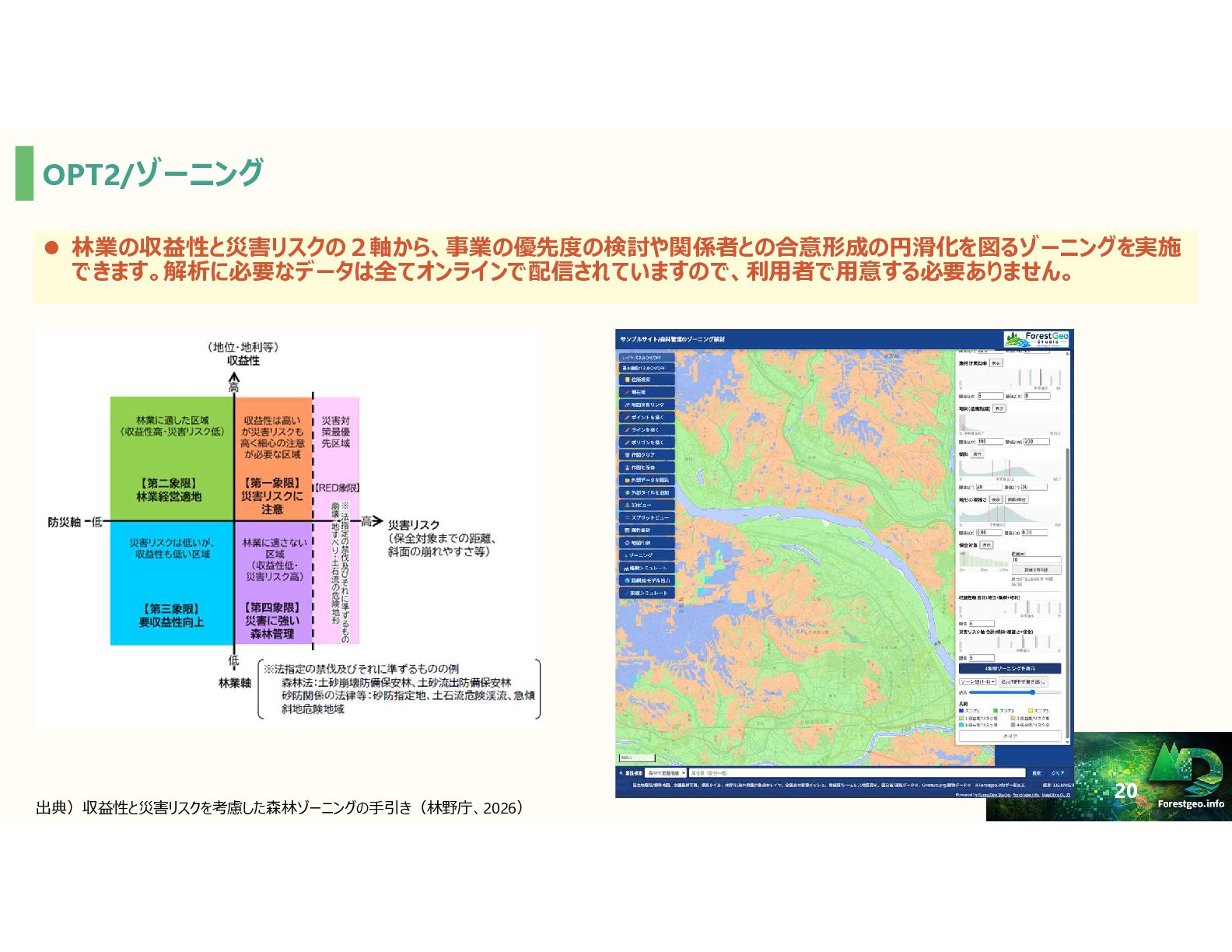

21. OPT2/ゾーニング  林業の収益性と災害リスクの２軸から、事業の優先度の検討や関係者との合意形成の円滑化を図るゾーニングを実施 できます。解析に必要なデータは全てオンラインで配信されていますので、利用者で用意する必要ありません。 出典）収益性と災害リスクを考慮した森林ゾーニングの手引き（林野庁、2026） 20

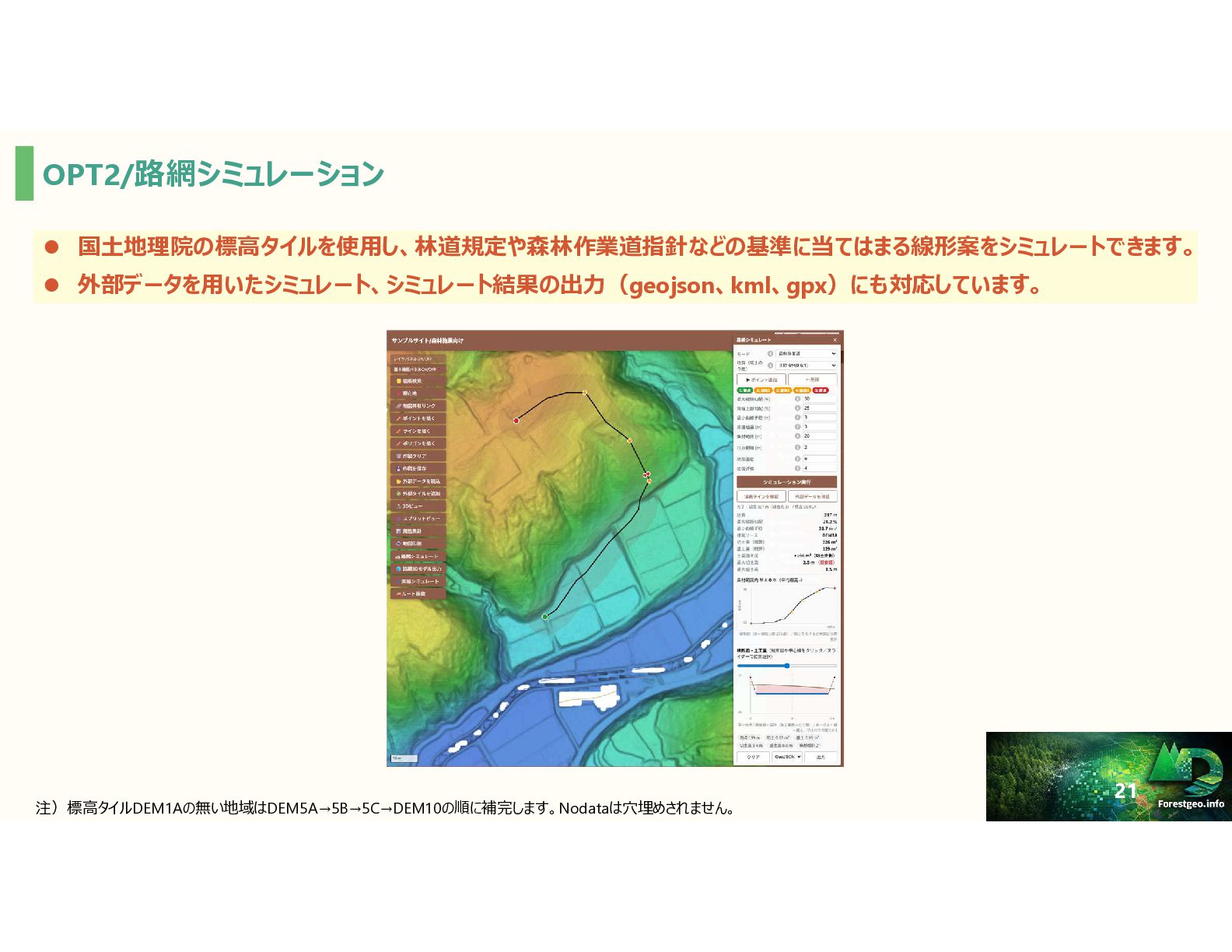

22. OPT2/路網シミュレーション  国土地理院の標高タイルを使用し、林道規定や森林作業道指針などの基準に当てはまる線形案をシミュレートできます。  外部データを用いたシミュレート、シミュレート結果の出力（geojson、kml、gpx）にも対応しています。 注）標高タイルDEM1Aの無い地域はDEM5A→5B→5C→DEM10の順に補完します。Nodataは穴埋めされません。 21

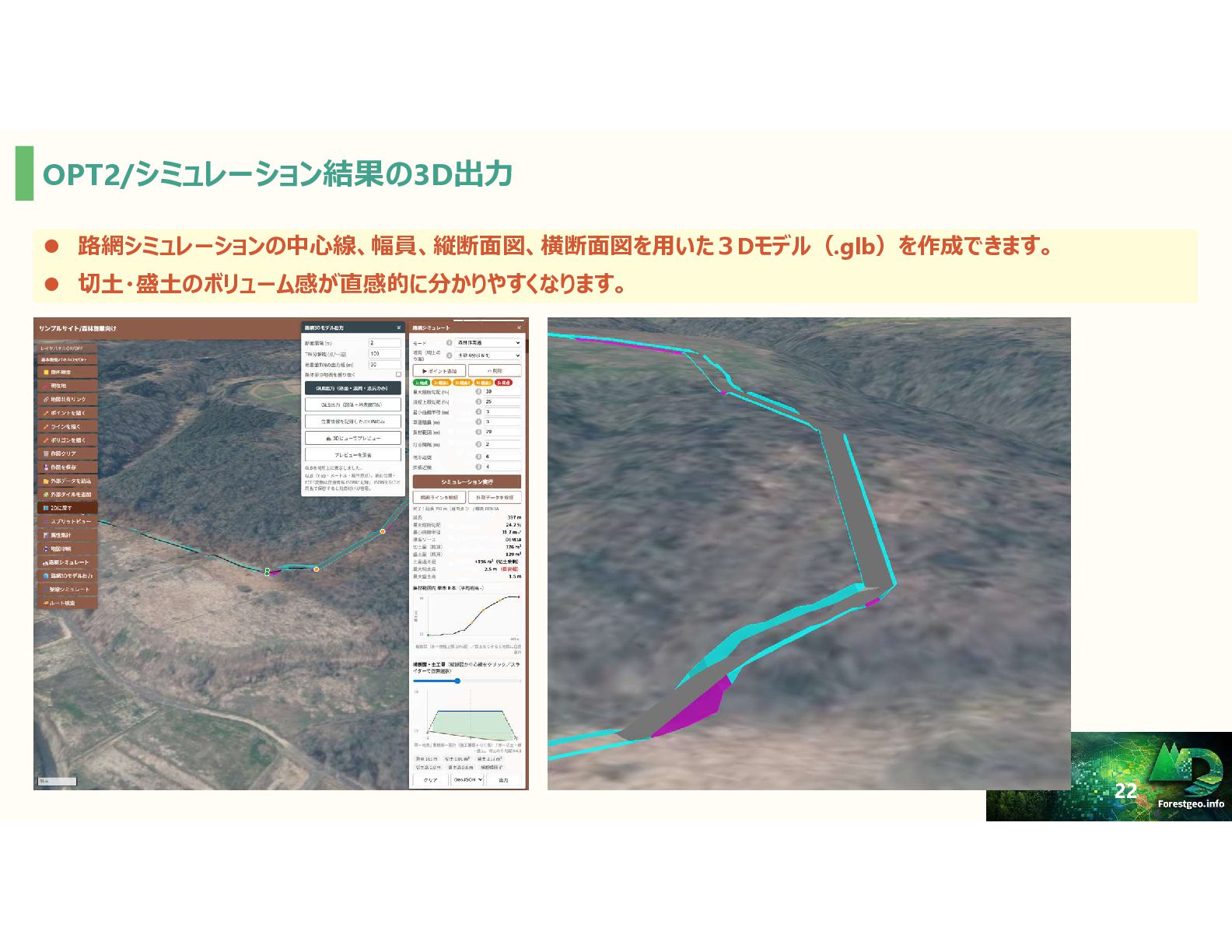

23. OPT2/シミュレーション結果の3D出力  路網シミュレーションの中心線、幅員、縦断面図、横断面図を用いた３Dモデル（.glb）を作成できます。  切土・盛土のボリューム感が直感的に分かりやすくなります。 22

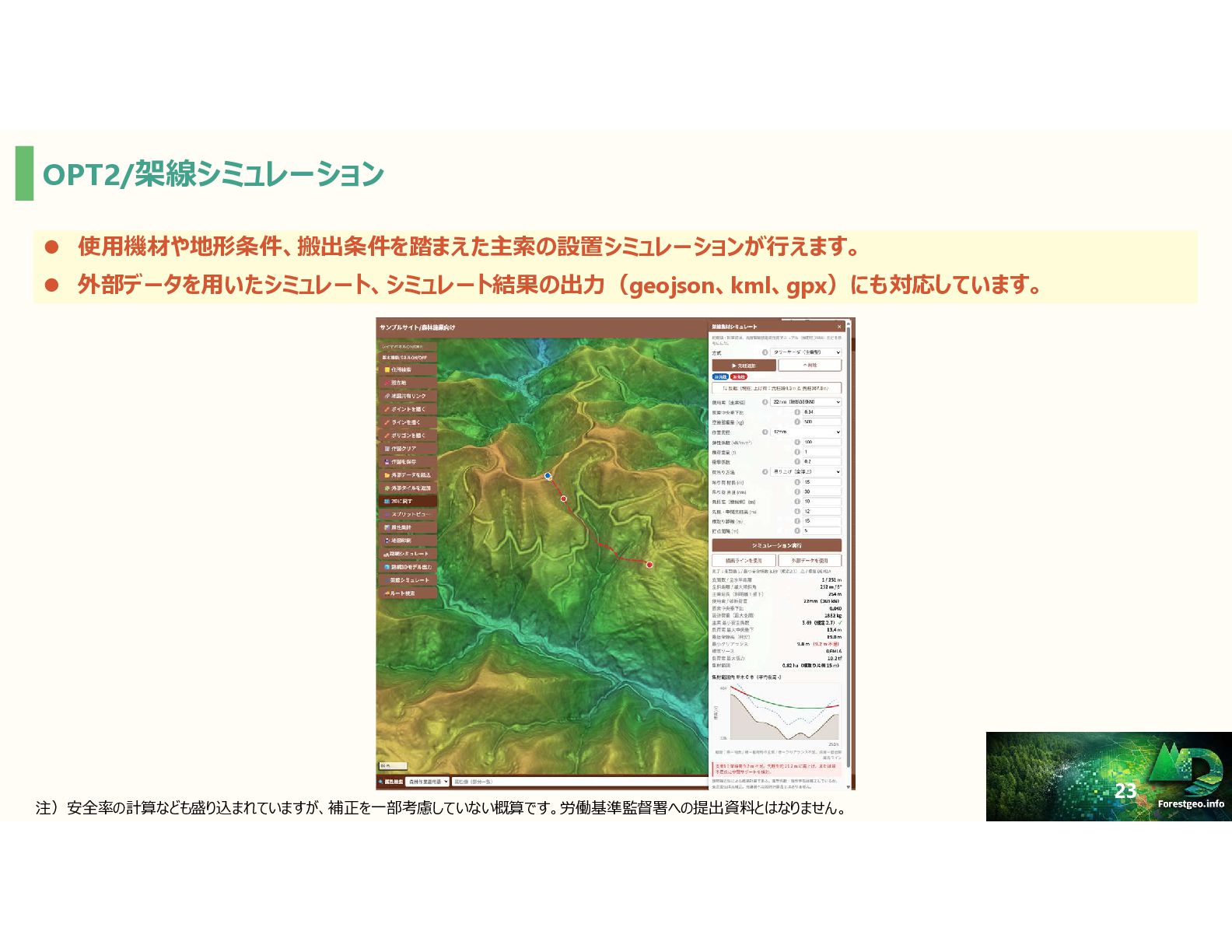

24. OPT2/架線シミュレーション  使用機材や地形条件、搬出条件を踏まえた主索の設置シミュレーションが行えます。  外部データを用いたシミュレート、シミュレート結果の出力（geojson、kml、gpx）にも対応しています。 注）安全率の計算なども盛り込まれていますが、補正を一部考慮していない概算です。労働基準監督署への提出資料とはなりません。 23

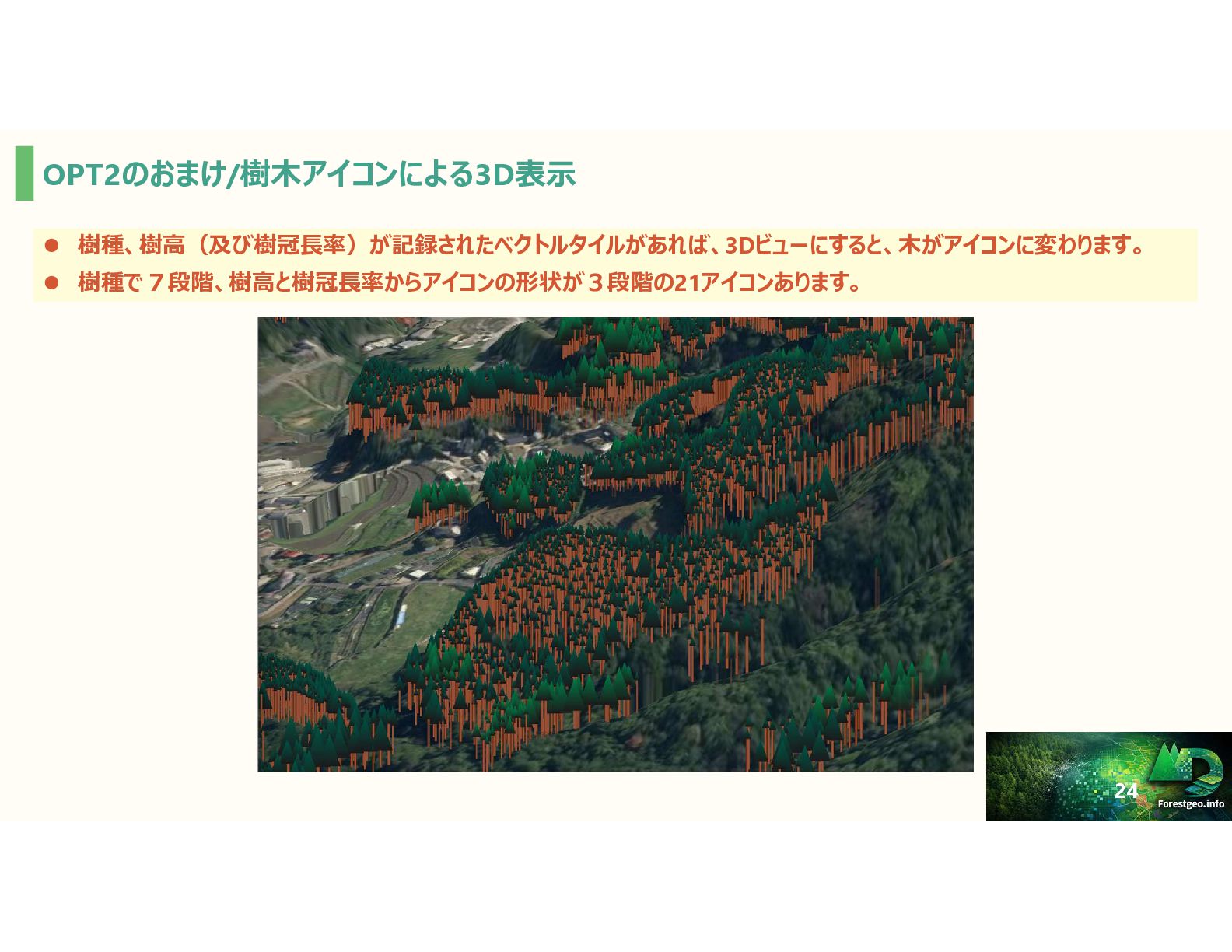

25. OPT2のおまけ/樹木アイコンによる3D表示  樹種、樹高（及び樹冠⾧率）が記録されたベクトルタイルがあれば、3Dビューにすると、木がアイコンに変わります。  樹種で７段階、樹高と樹冠⾧率からアイコンの形状が３段階の21アイコンあります。 24
26. WEB地図の作成方法 25

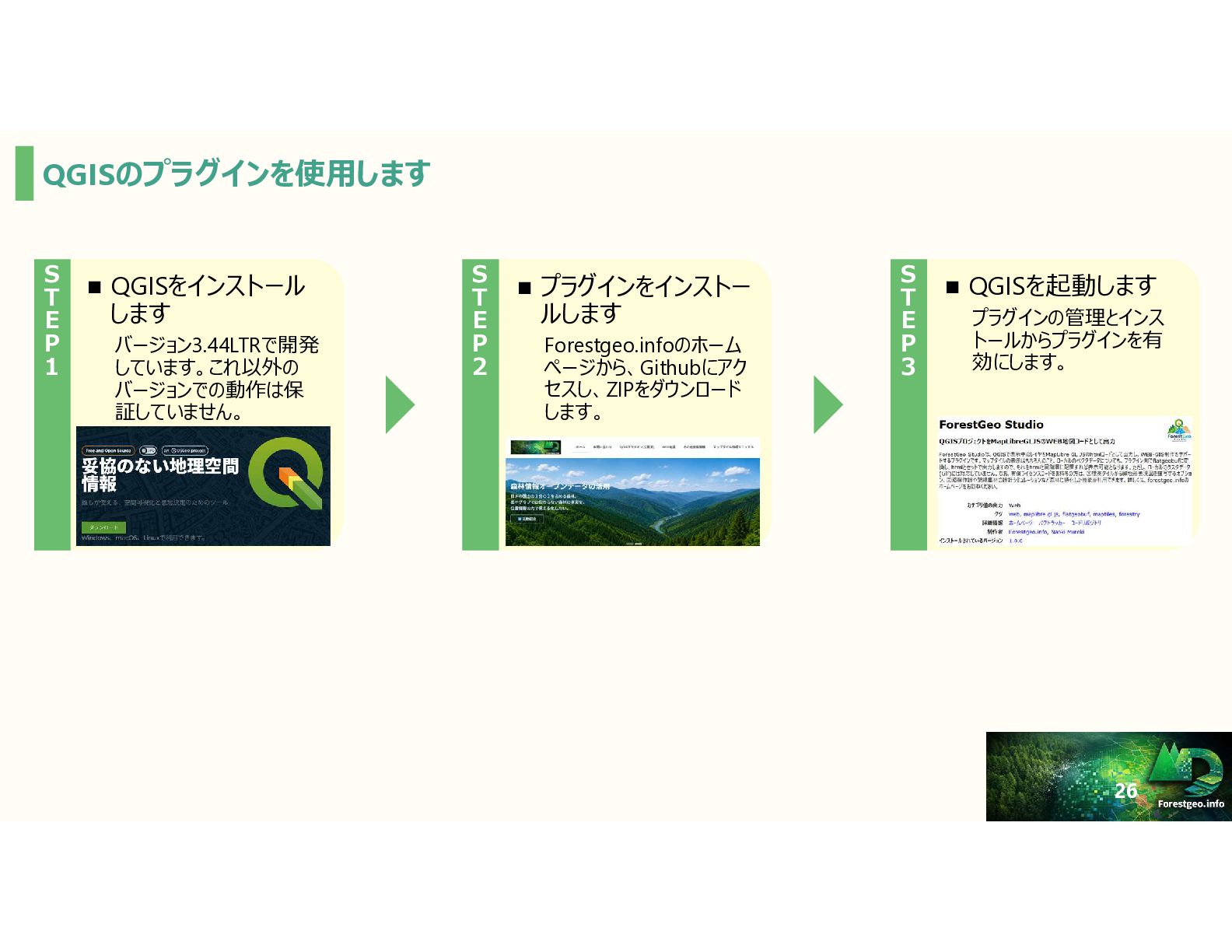

27. QGISのプラグインを使用します Ｓ Ｔ Ｅ Ｐ １  QGISをインストール します バージョン3.44LTRで開発 しています。これ以外の バージョンでの動作は保 証していません。 Ｓ Ｔ Ｅ Ｐ ２  プラグインをインストー ルします Forestgeo.infoのホーム ページから、Githubにアク セスし、ZIPをダウンロード します。 Ｓ Ｔ Ｅ Ｐ ３  QGISを起動します プラグインの管理とインス トールからプラグインを有 効にします。 26

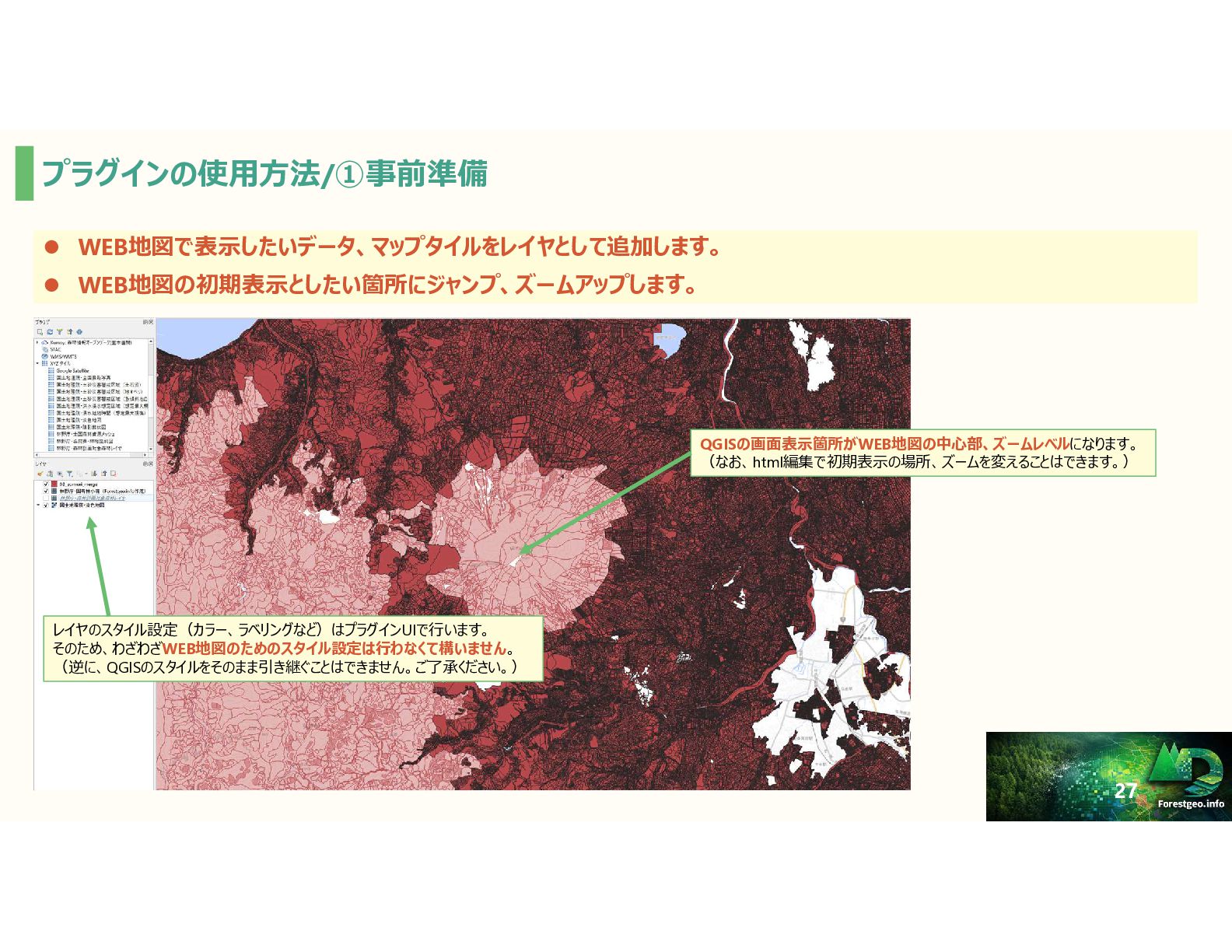

28. プラグインの使用方法/①事前準備  WEB地図で表示したいデータ、マップタイルをレイヤとして追加します。  WEB地図の初期表示としたい箇所にジャンプ、ズームアップします。 QGISの画面表示箇所がWEB地図の中心部、ズームレベルになります。 （なお、html編集で初期表示の場所、ズームを変えることはできます。） レイヤのスタイル設定（カラー、ラベリングなど）はプラグインUIで行います。 そのため、わざわざWEB地図のためのスタイル設定は行わなくて構いません。 （逆に、QGISのスタイルをそのまま引き継ぐことはできません。ご了承ください。） 27

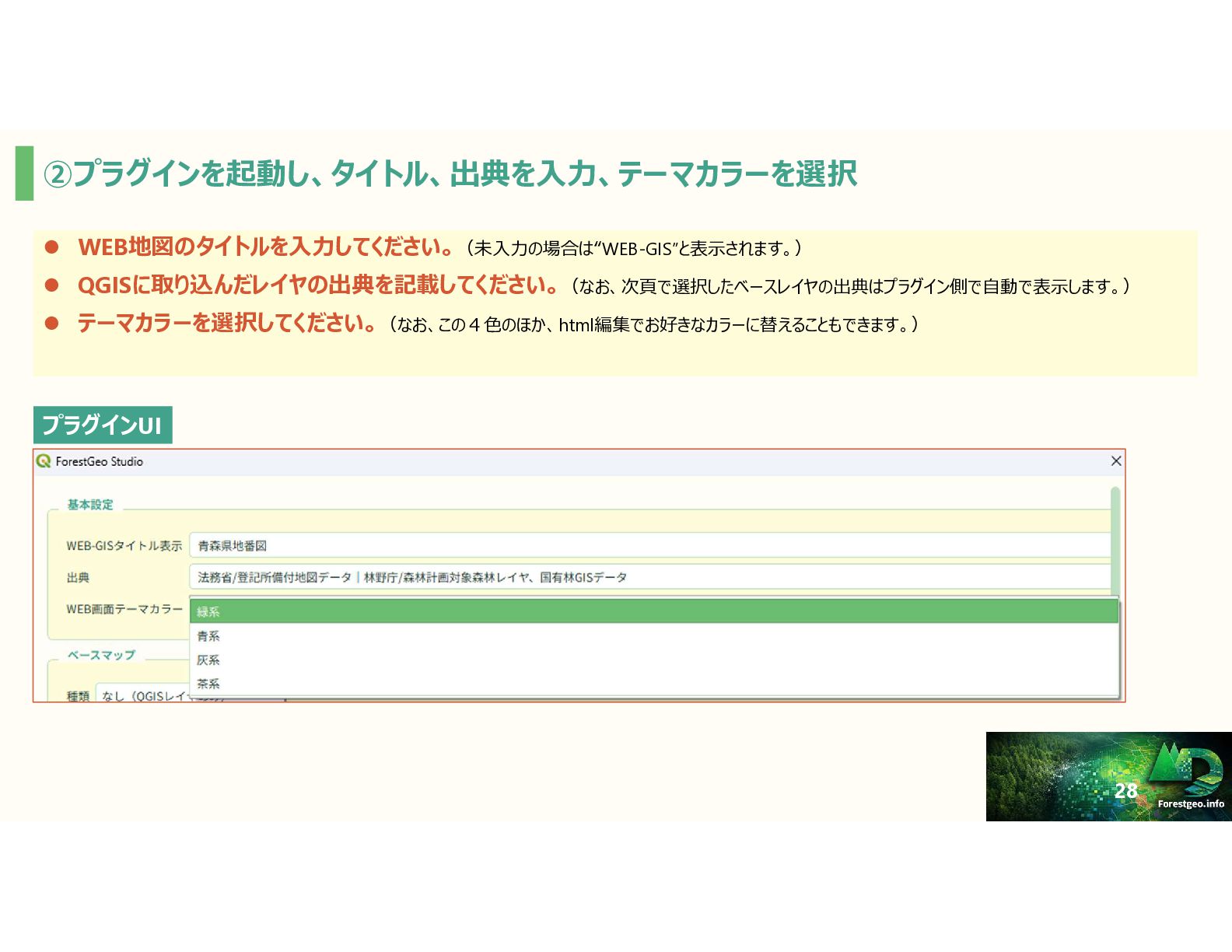

29. ②プラグインを起動し、タイトル、出典を入力、テーマカラーを選択  WEB地図のタイトルを入力してください。（未入力の場合は“WEB-GIS”と表示されます。）  QGISに取り込んだレイヤの出典を記載してください。（なお、次頁で選択したベースレイヤの出典はプラグイン側で自動で表示します。）  テーマカラーを選択してください。（なお、この４色のほか、html編集でお好きなカラーに替えることもできます。） プラグインUI 28

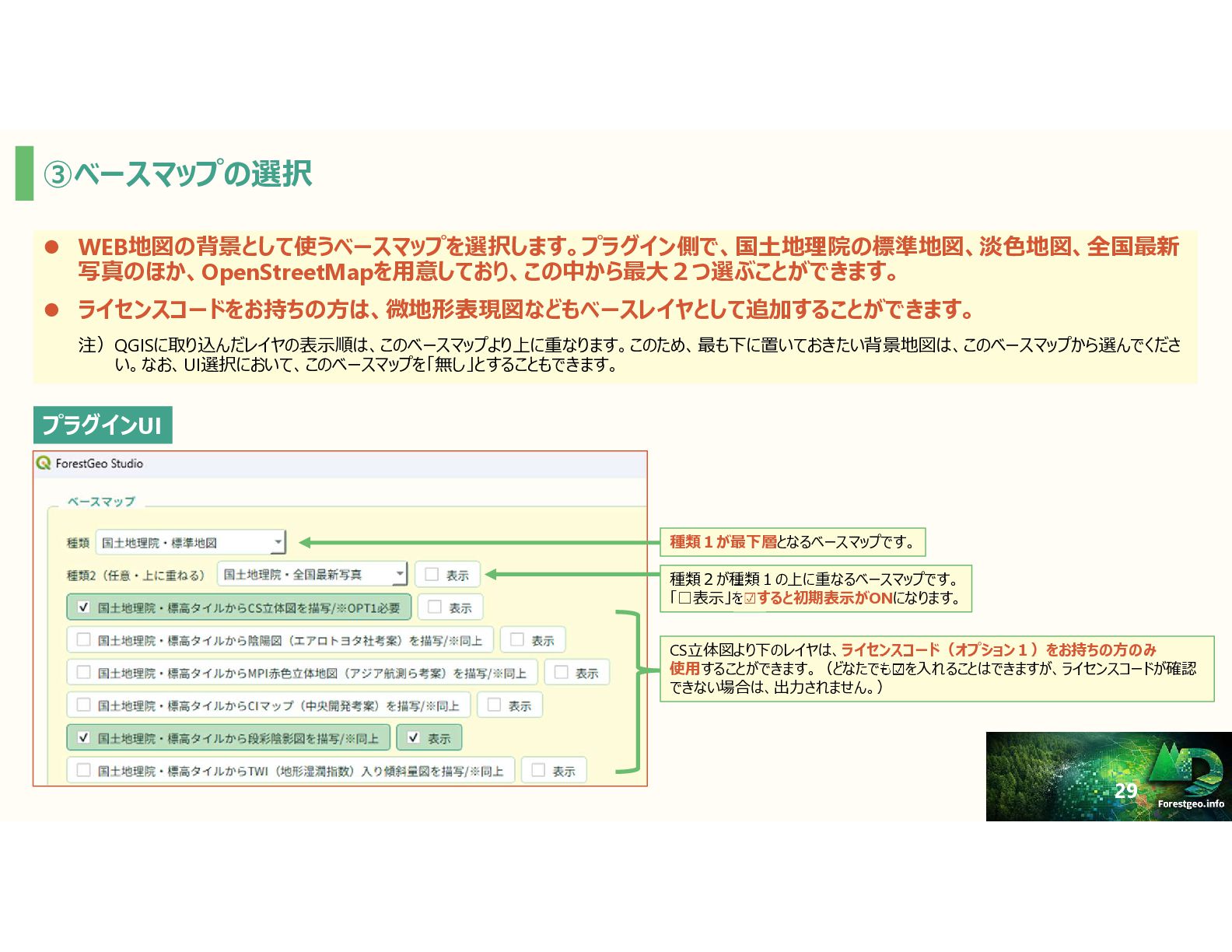

30. ③ベースマップの選択  WEB地図の背景として使うベースマップを選択します。プラグイン側で、国土地理院の標準地図、淡色地図、全国最新 写真のほか、OpenStreetMapを用意しており、この中から最大２つ選ぶことができます。  ライセンスコードをお持ちの方は、微地形表現図などもベースレイヤとして追加することができます。 注）QGISに取り込んだレイヤの表示順は、このベースマップより上に重なります。このため、最も下に置いておきたい背景地図は、このベースマップから選んでくださ い。なお、UI選択において、このベースマップを「無し」とすることもできます。 プラグインUI 種類１が最下層となるベースマップです。 種類２が種類１の上に重なるベースマップです。 「□表示」を すると初期表示がONになります。 CS立体図より下のレイヤは、ライセンスコード（オプション１）をお持ちの方のみ 使用することができます。（どなたでも を入れることはできますが、ライセンスコードが確認 できない場合は、出力されません。） 29

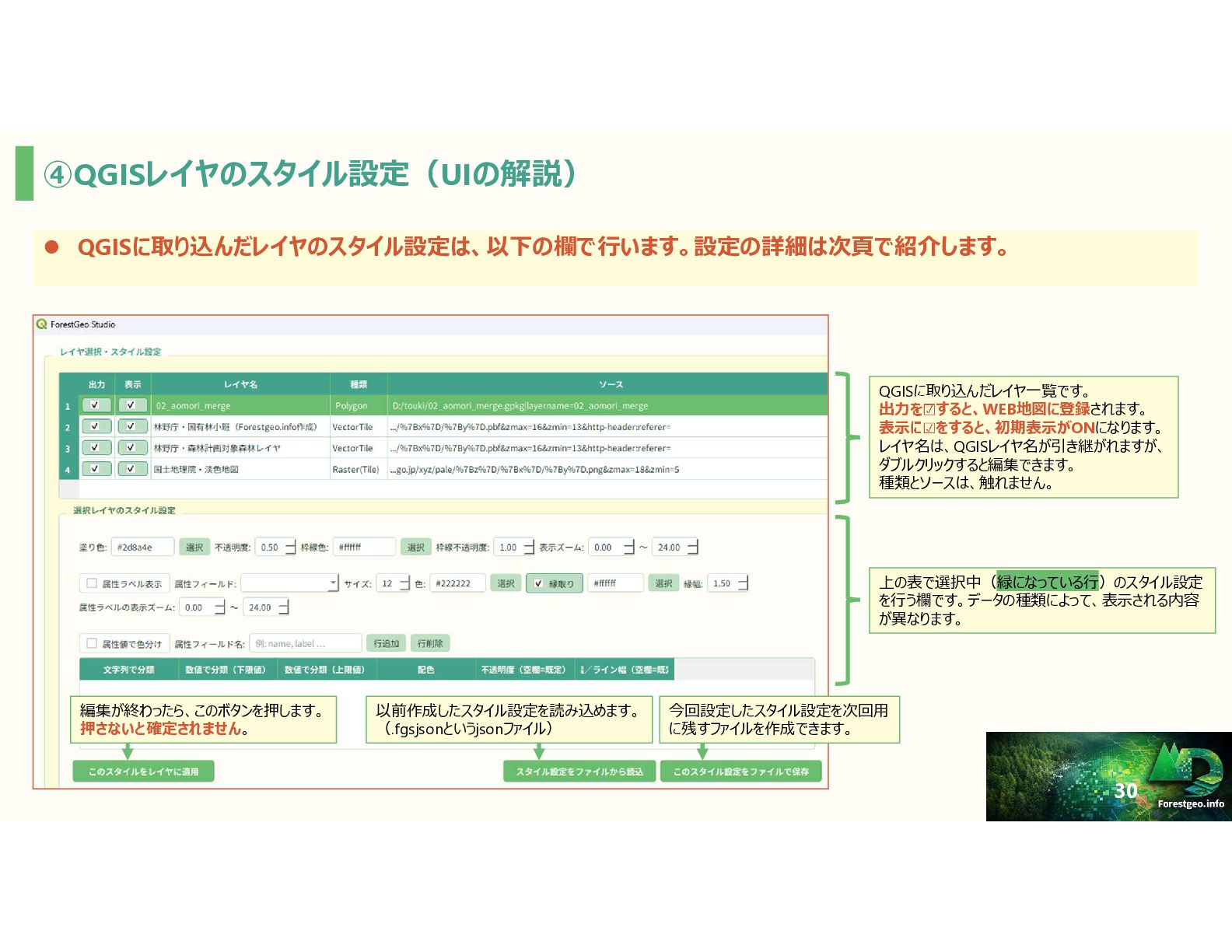

31. ④QGISレイヤのスタイル設定（UIの解説）  QGISに取り込んだレイヤのスタイル設定は、以下の欄で行います。設定の詳細は次頁で紹介します。 QGISに取り込んだレイヤ一覧です。 出力を すると、WEB地図に登録されます。 表示に をすると、初期表示がONになります。 レイヤ名は、QGISレイヤ名が引き継がれますが、 ダブルクリックすると編集できます。 種類とソースは、触れません。 上の表で選択中（緑になっている行）のスタイル設定 を行う欄です。データの種類によって、表示される内容 が異なります。 編集が終わったら、このボタンを押します。 押さないと確定されません。 以前作成したスタイル設定を読み込めます。 （.fgsjsonというjsonファイル） 今回設定したスタイル設定を次回用 に残すファイルを作成できます。 30

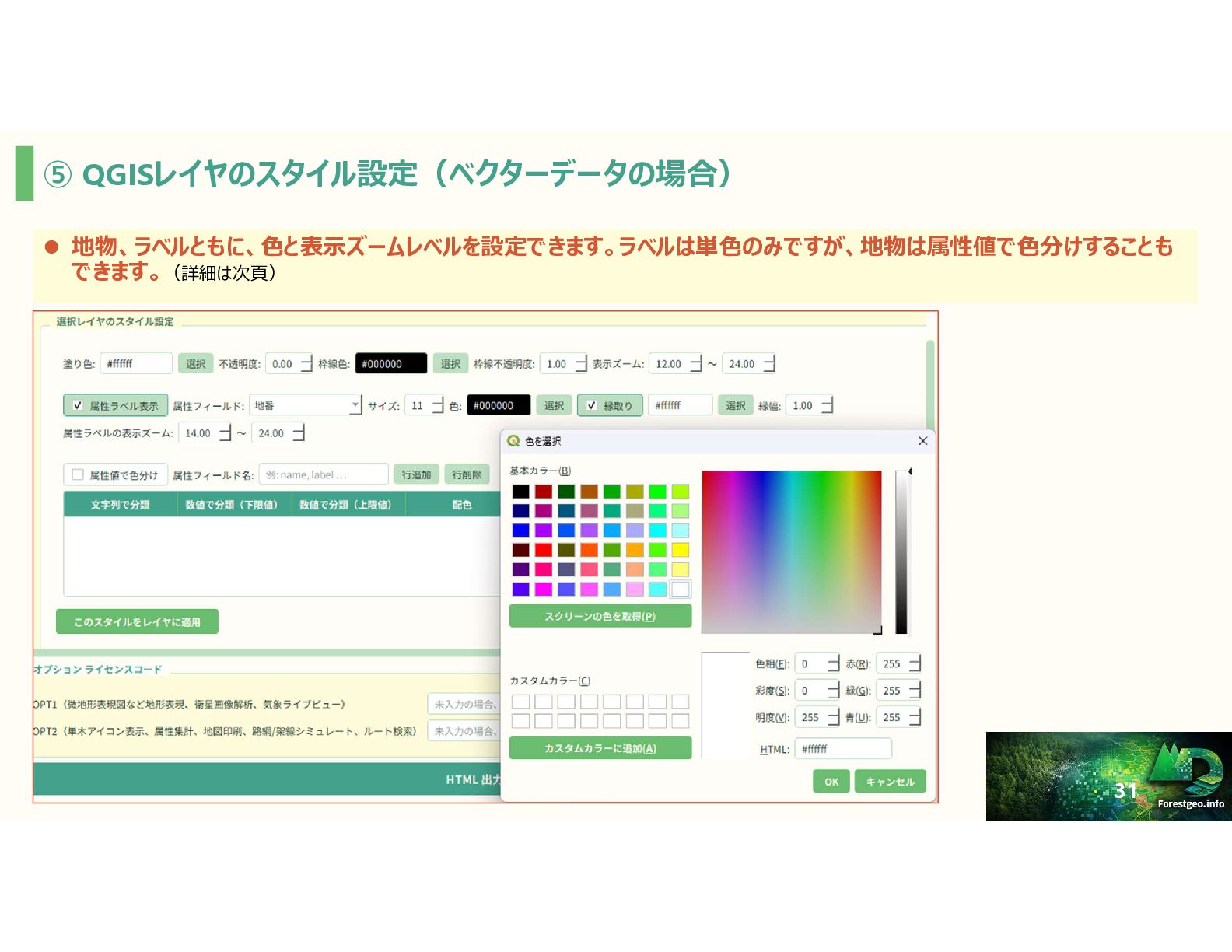

32. ⑤ QGISレイヤのスタイル設定（ベクターデータの場合）  地物、ラベルともに、色と表示ズームレベルを設定できます。ラベルは単色のみですが、地物は属性値で色分けすることも できます。（詳細は次頁） 31

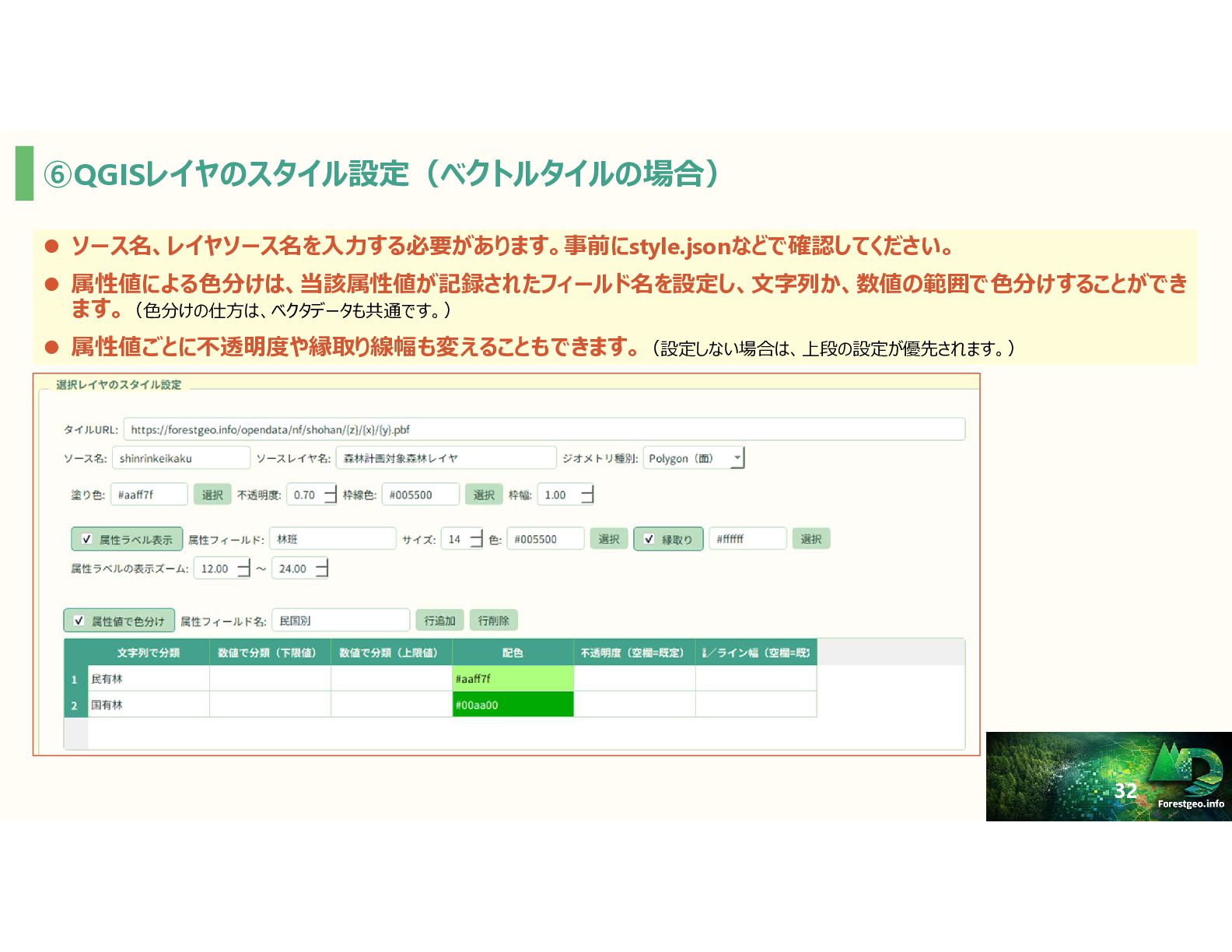

33. ⑥QGISレイヤのスタイル設定（ベクトルタイルの場合）  ソース名、レイヤソース名を入力する必要があります。事前にstyle.jsonなどで確認してください。  属性値による色分けは、当該属性値が記録されたフィールド名を設定し、文字列か、数値の範囲で色分けすることができ ます。（色分けの仕方は、ベクタデータも共通です。）  属性値ごとに不透明度や縁取り線幅も変えることもできます。（設定しない場合は、上段の設定が優先されます。） 32

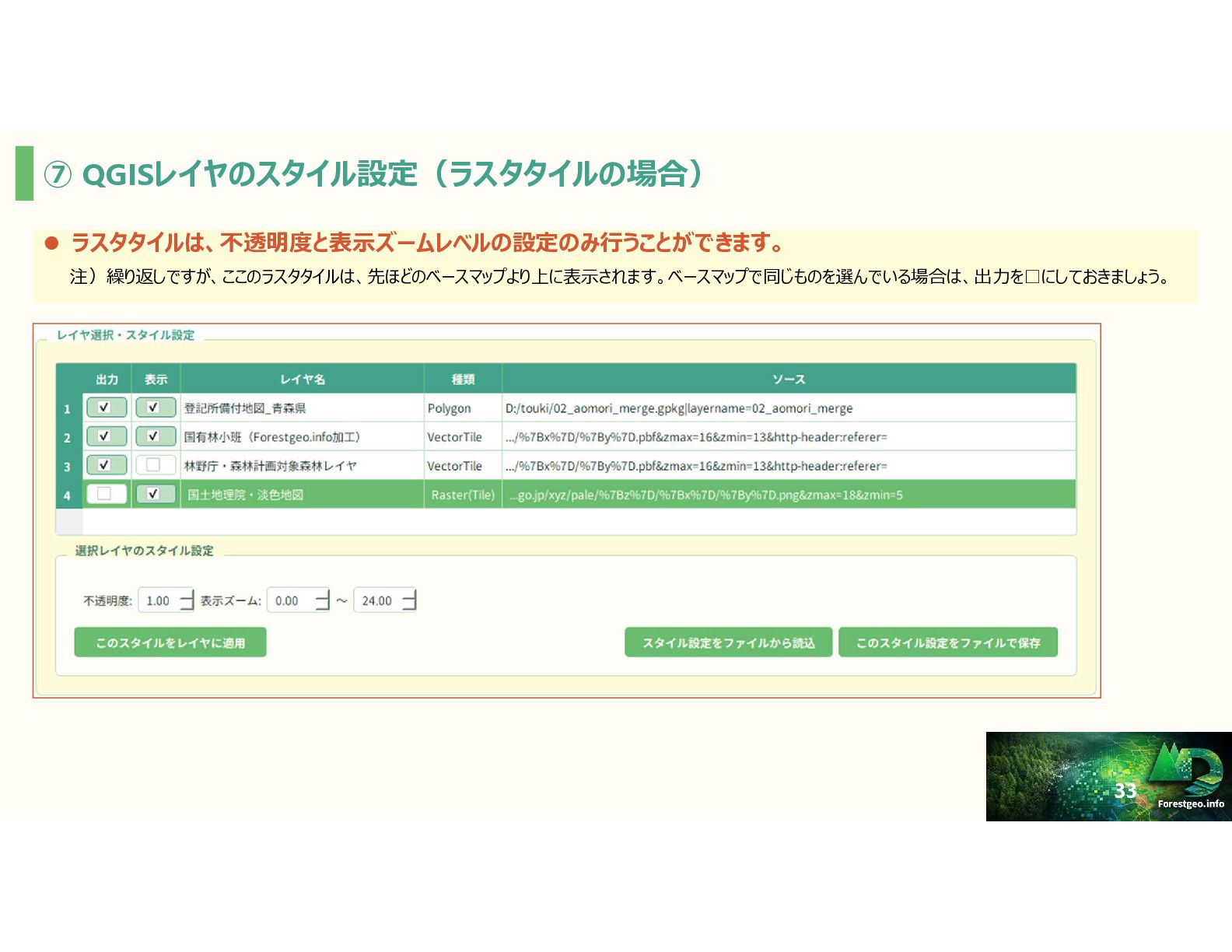

34. ⑦ QGISレイヤのスタイル設定（ラスタタイルの場合）  ラスタタイルは、不透明度と表示ズームレベルの設定のみ行うことができます。 注）繰り返しですが、ここのラスタタイルは、先ほどのベースマップより上に表示されます。ベースマップで同じものを選んでいる場合は、出力を□にしておきましょう。 33

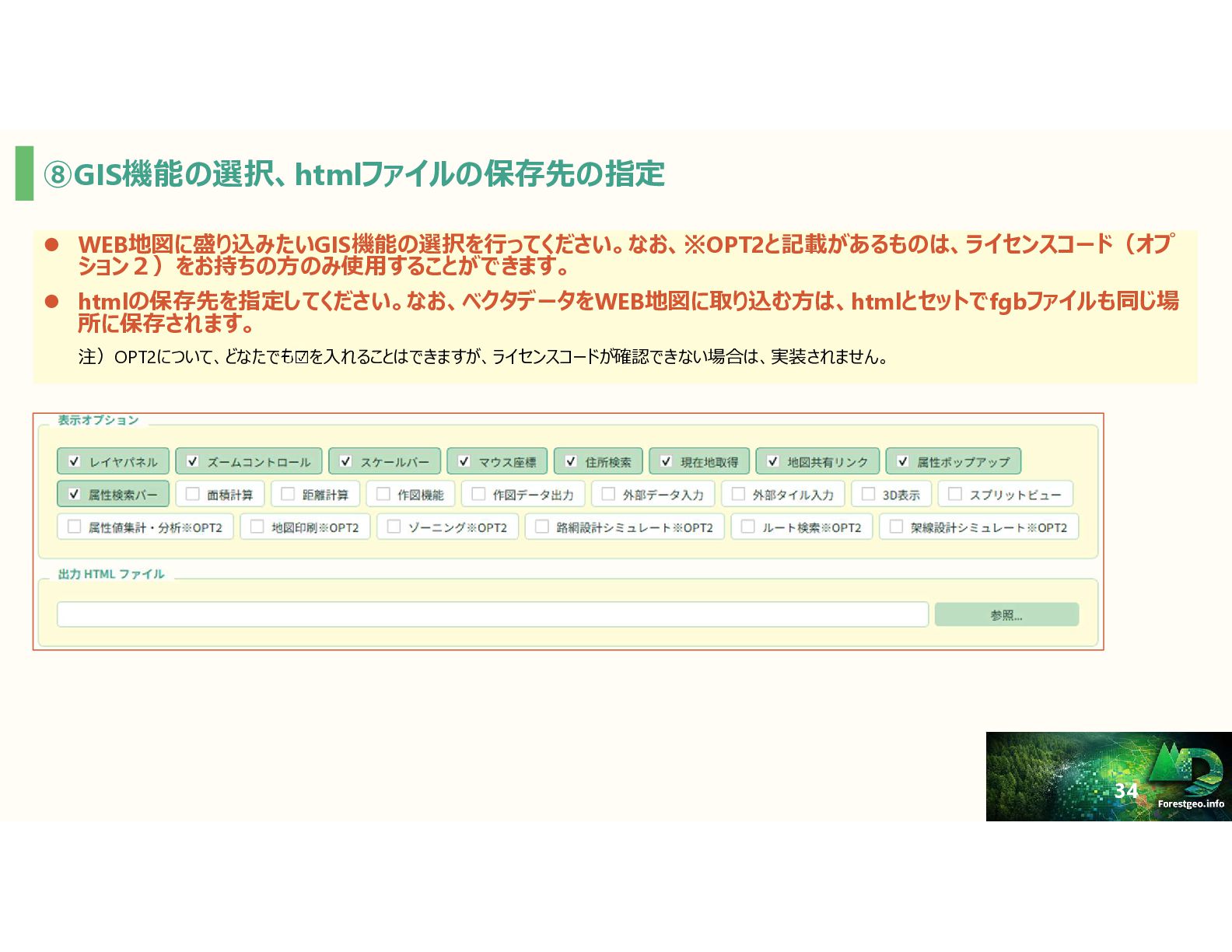

35. ⑧GIS機能の選択、htmlファイルの保存先の指定  WEB地図に盛り込みたいGIS機能の選択を行ってください。なお、※OPT2と記載があるものは、ライセンスコード（オプ ション２）をお持ちの方のみ使用することができます。  htmlの保存先を指定してください。なお、ベクタデータをWEB地図に取り込む方は、htmlとセットでfgbファイルも同じ場 所に保存されます。 注）OPT2について、どなたでも を入れることはできますが、ライセンスコードが確認できない場合は、実装されません。 34

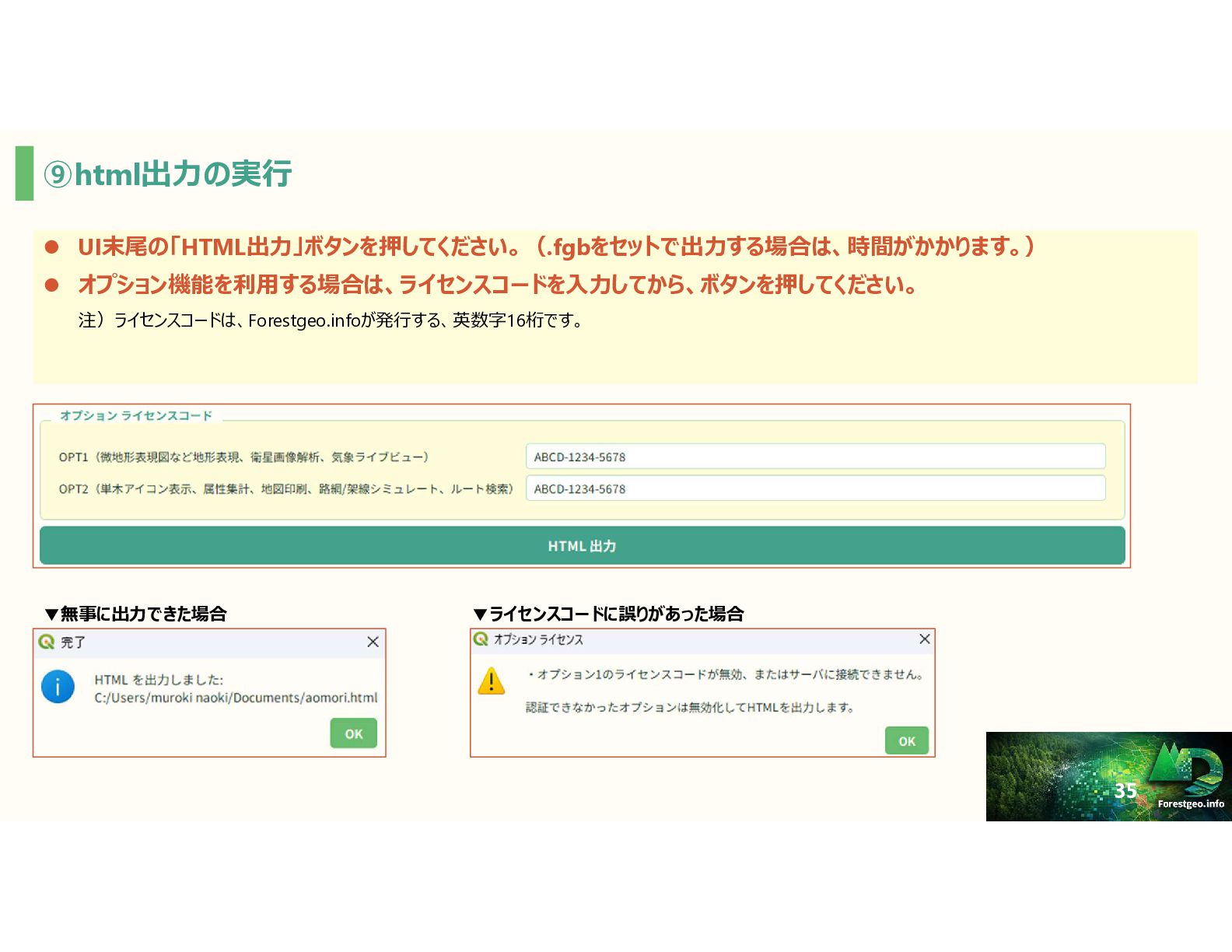

36. ⑨html出力の実行  UI末尾の「HTML出力」ボタンを押してください。（.fgbをセットで出力する場合は、時間がかかります。）  オプション機能を利用する場合は、ライセンスコードを入力してから、ボタンを押してください。 注）ライセンスコードは、Forestgeo.infoが発行する、英数字16桁です。 ▼無事に出力できた場合 ▼ライセンスコードに誤りがあった場合 35

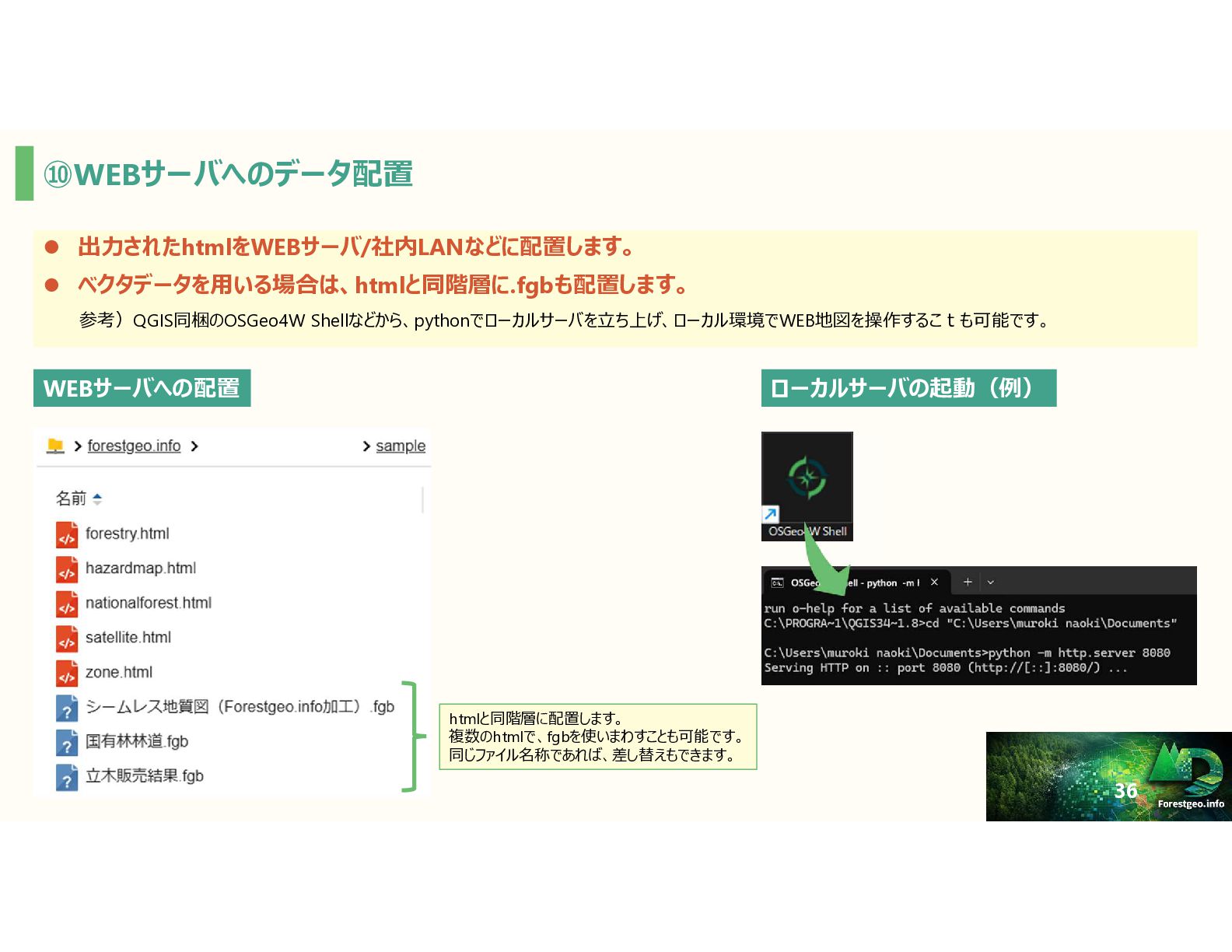

37. ⑩WEBサーバへのデータ配置  出力されたhtmlをWEBサーバ/社内LANなどに配置します。  ベクタデータを用いる場合は、htmlと同階層に.fgbも配置します。 参考）QGIS同梱のOSGeo4W Shellなどから、pythonでローカルサーバを立ち上げ、ローカル環境でWEB地図を操作するこｔも可能です。 WEBサーバへの配置 ローカルサーバの起動（例） htmlと同階層に配置します。 複数のhtmlで、fgbを使いまわすことも可能です。 同じファイル名称であれば、差し替えもできます。 36
38. 有料サービスのご案内 37

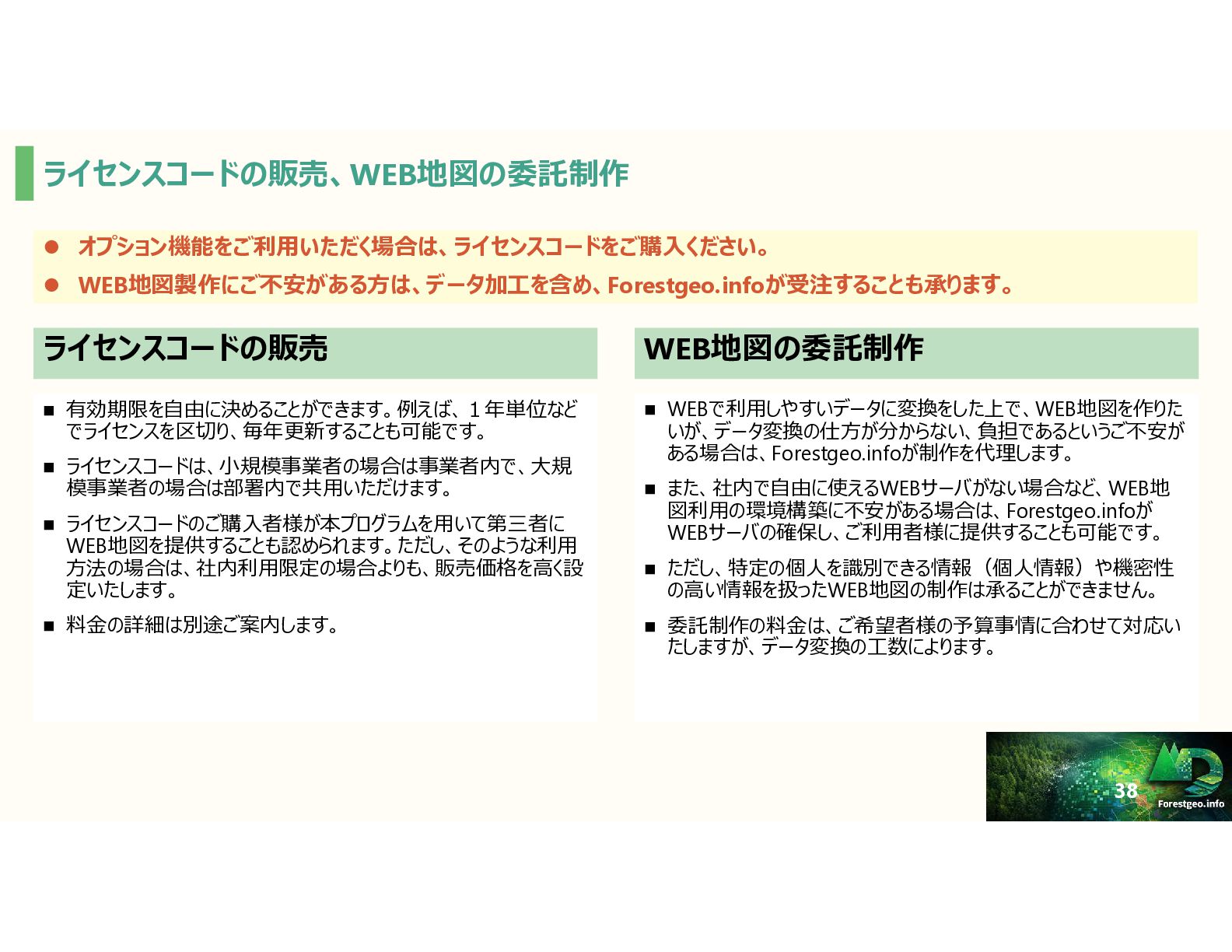

39. ライセンスコードの販売、WEB地図の委託制作  オプション機能をご利用いただく場合は、ライセンスコードをご購入ください。  WEB地図製作にご不安がある方は、データ加工を含め、Forestgeo.infoが受注することも承ります。 ライセンスコードの販売 WEB地図の委託制作  有効期限を自由に決めることができます。例えば、１年単位など  WEBで利用しやすいデータに変換をした上で、WEB地図を作りた でライセンスを区切り、毎年更新することも可能です。  ライセンスコードは、小規模事業者の場合は事業者内で、大規 模事業者の場合は部署内で共用いただけます。  ライセンスコードのご購入者様が本プログラムを用いて第三者に WEB地図を提供することも認められます。ただし、そのような利用 方法の場合は、社内利用限定の場合よりも、販売価格を高く設 定いたします。  料金の詳細は別途ご案内します。 いが、データ変換の仕方が分からない、負担であるというご不安が ある場合は、Forestgeo.infoが制作を代理します。  また、社内で自由に使えるWEBサーバがない場合など、WEB地 図利用の環境構築に不安がある場合は、Forestgeo.infoが WEBサーバの確保し、ご利用者様に提供することも可能です。  ただし、特定の個人を識別できる情報（個人情報）や機密性 の高い情報を扱ったWEB地図の制作は承ることができません。  委託制作の料金は、ご希望者様の予算事情に合わせて対応い たしますが、データ変換の工数によります。 38

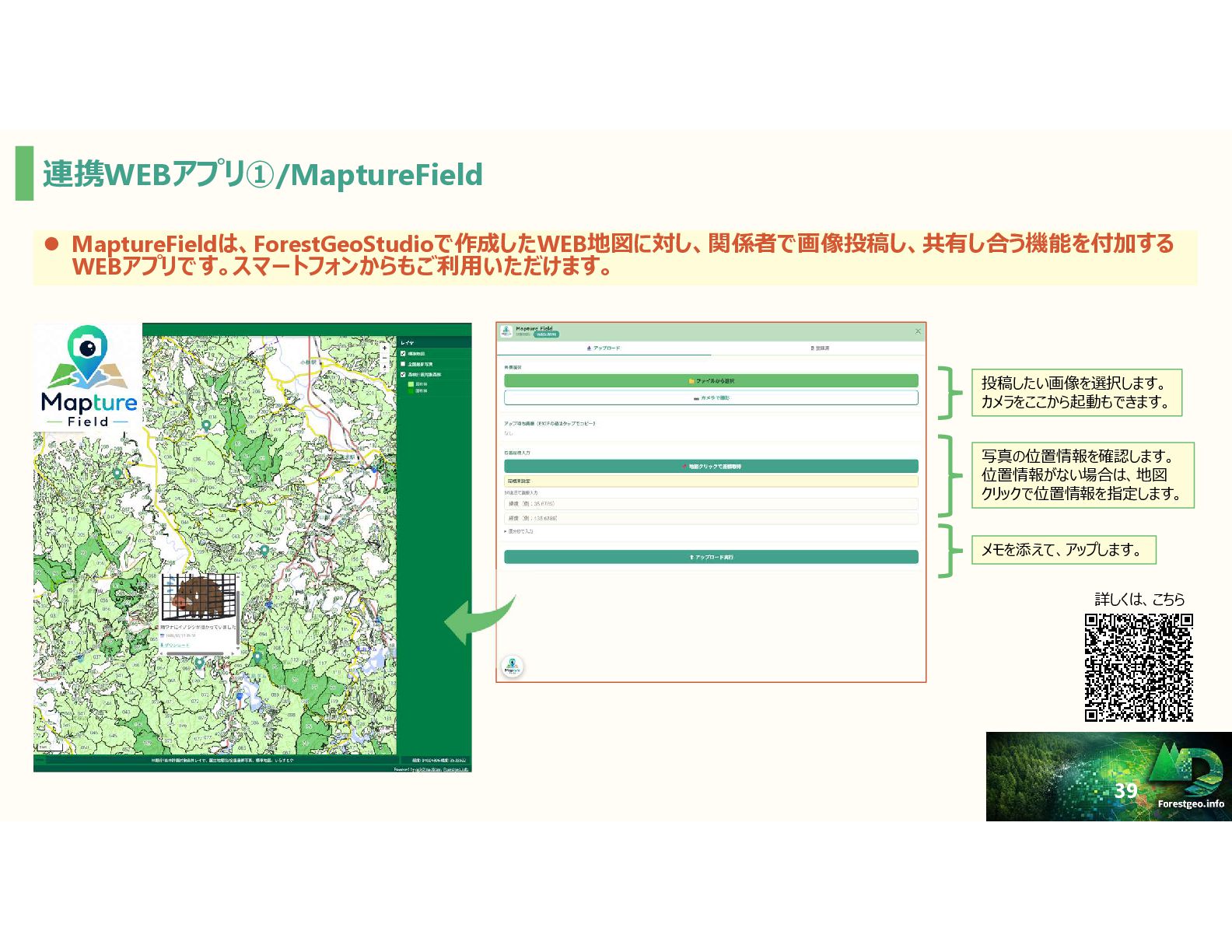

40. 連携WEBアプリ①/MaptureField  MaptureFieldは、ForestGeoStudioで作成したWEB地図に対し、関係者で画像投稿し、共有し合う機能を付加する WEBアプリです。スマートフォンからもご利用いただけます。 投稿したい画像を選択します。 カメラをここから起動もできます。 写真の位置情報を確認します。 位置情報がない場合は、地図 クリックで位置情報を指定します。 メモを添えて、アップします。 詳しくは、こちら 39

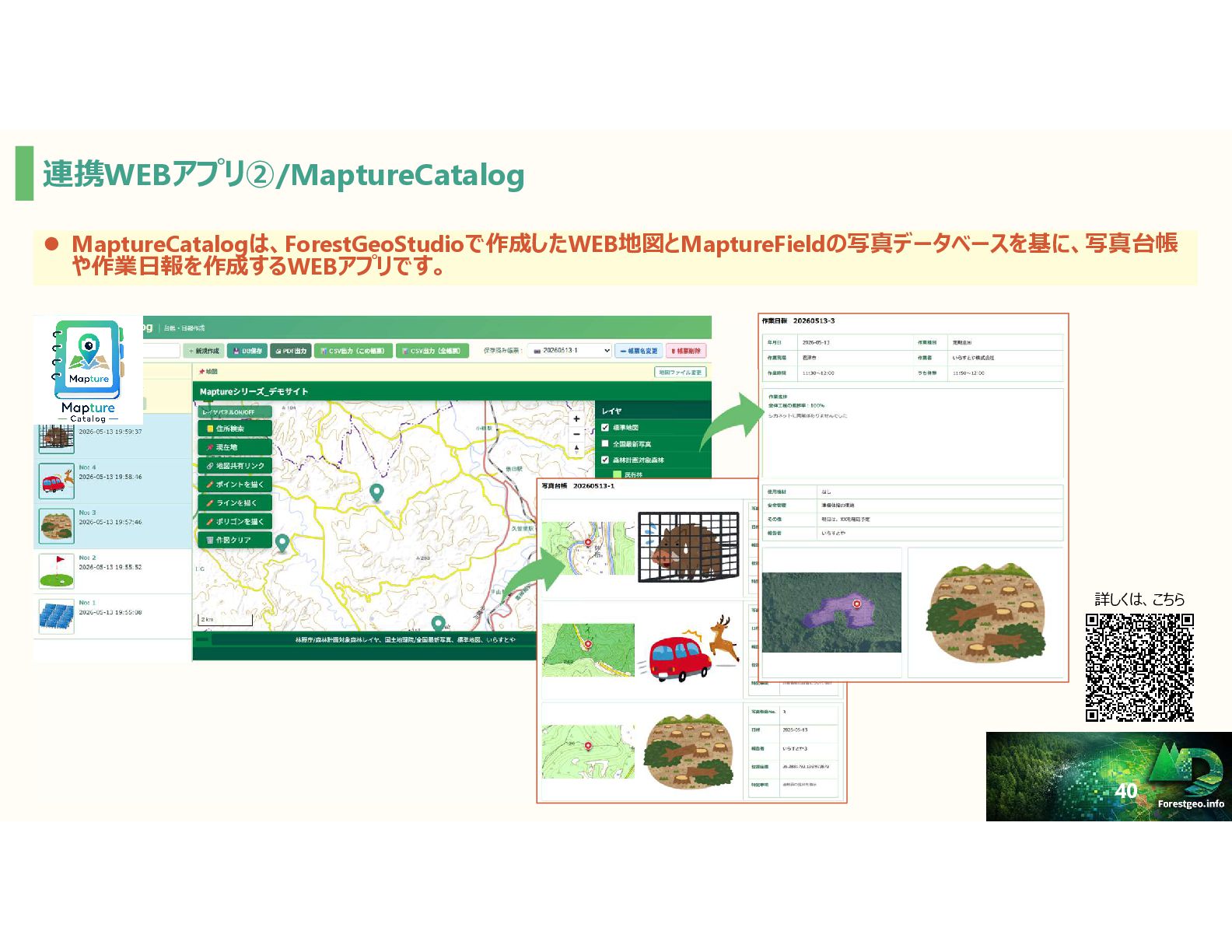

41. 連携WEBアプリ②/MaptureCatalog  MaptureCatalogは、ForestGeoStudioで作成したWEB地図とMaptureFieldの写真データベースを基に、写真台帳 や作業日報を作成するWEBアプリです。 詳しくは、こちら 40
42. FAQ 41

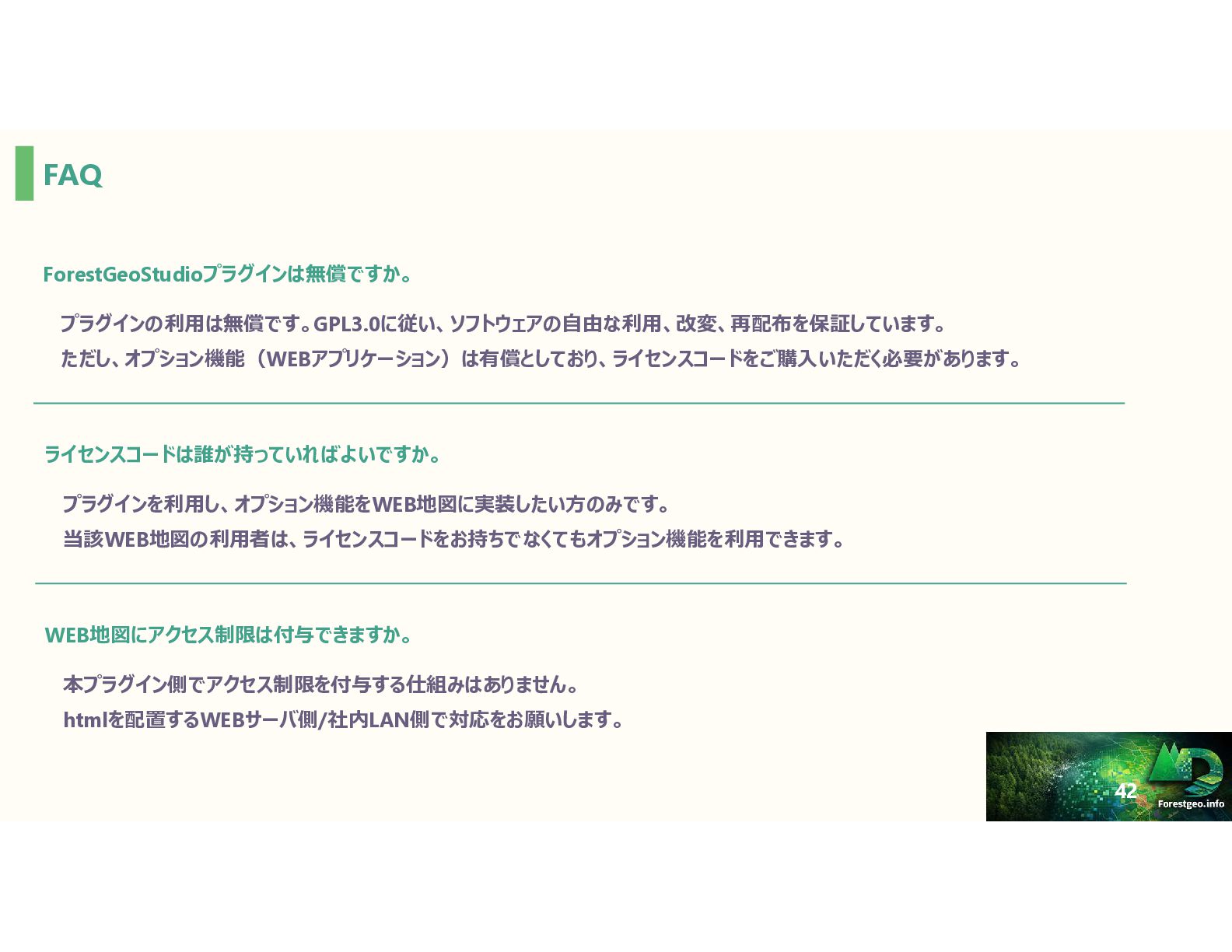

43. FAQ ForestGeoStudioプラグインは無償ですか。 プラグインの利用は無償です。GPL3.0に従い、ソフトウェアの自由な利用、改変、再配布を保証しています。 ただし、オプション機能（WEBアプリケーション）は有償としており、ライセンスコードをご購入いただく必要があります。 ライセンスコードは誰が持っていればよいですか。 プラグインを利用し、オプション機能をWEB地図に実装したい方のみです。 当該WEB地図の利用者は、ライセンスコードをお持ちでなくてもオプション機能を利用できます。 WEB地図にアクセス制限は付与できますか。 本プラグイン側でアクセス制限を付与する仕組みはありません。 htmlを配置するWEBサーバ側/社内LAN側で対応をお願いします。 42
44. Forestgeo.info URL : https://forestgeo.info Email: naoki.muroki.84@forestgeo.info 43
