IotLT Vol.51 presentation
Norio Ikedo
May 28, 2019
Education
1
340
IotLT Vol.51 presentation
スマートスピーカー であえて非IoTシステムを構築したお話の資料です。
DTMFという技術を使い、スマートスピーカー とハードウェア(今回は開発したセンサ)をローカル通信で結ぶシステムを実現しました!
Norio Ikedo
May 28, 2019
Tweet
Share
Other Decks in Education
See All in Education
(広く皆さんに支えられて)勝手にやっています
usamiko
0
3.7k
Dashboards - Lecture 11 - Information Visualisation (4019538FNR)
signer
PRO
0
440
OpenStreetMap概要説明 / Introducing OpenStreetMap
barsaka2
0
170
ほとんど実務経験がない私がAWSを触るためにやってきたこと
amarelo_n24
0
210
Baparekraf Developer Day 2022 - Front-End (Rizqy Hidayat)
dicodingevent
0
430
數學、程式和機器
ccckmit
1
570
2021年度「コンピュータサイエンス教育」の カリキュラム開発に向けての実証研究
codeforeveryone
1
550
WindowsコンテナDojo 全体スケジュールのご案内
utsukibm
0
330
communeLT
canonno
0
6.2k
Data Management and Analytics Specialisation
signer
PRO
0
360
Digital Design 2022-02
mathatelle
0
250
Gesture-based Interaction - Lecture 8 - Next Generation User Interfaces (4018166FNR)
signer
PRO
0
640
Featured
See All Featured
Thoughts on Productivity
jonyablonski
43
2.2k
Facilitating Awesome Meetings
lara
29
3.9k
Automating Front-end Workflow
addyosmani
1351
200k
A Philosophy of Restraint
colly
192
14k
Atom: Resistance is Futile
akmur
255
20k
Refactoring Trust on Your Teams (GOTO; Chicago 2020)
rmw
19
1.4k
Easily Structure & Communicate Ideas using Wireframe
afnizarnur
181
15k
Templates, Plugins, & Blocks: Oh My! Creating the theme that thinks of everything
marktimemedia
15
910
What’s in a name? Adding method to the madness
productmarketing
11
1.5k
Navigating Team Friction
lara
175
11k
Building a Scalable Design System with Sketch
lauravandoore
447
30k
Product Roadmaps are Hard
iamctodd
34
6.1k
Transcript

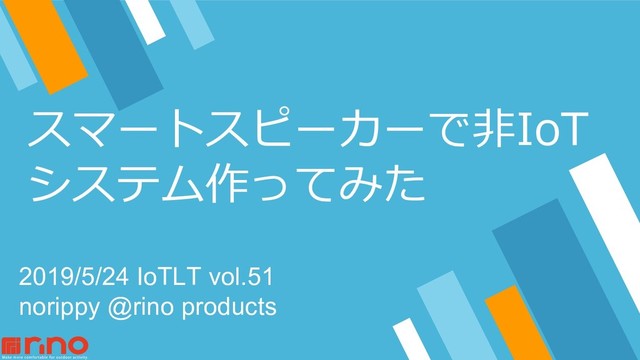

スマートスピーカーで⾮IoT システム作ってみた 2019/5/24 IoTLT vol.51 norippy @rino products
HELLO! norippy (Norio Ikedo) 2 -平日は小さなロボットメーカーのチーフエンジニア 筐体、電子回路、組み込みFW等の設計・開発 -余暇の時間はrino products代表(副業) ・アウトドアスポーツ関連を中心にハードウェアプロダクトを製作し
出展や販売等同人活動をしてます。 ・スマートスピーカー スキルの開発もやってます Web page
みなさん スマートスピーカー を使って IoTしてますか︖ 3
4 オリジナルデバイスを使ってIoTって結構ハードルが⾼い。 サーバーって何︖ どうやってESP32をネットワークに繋ぐの︖ Arduino以外のコードわからない︕︕ スマートスピーカーでIoT テレビついたよ テレビつけて スマートスピーカー をインターフェースにした
デバイスを簡単に作りたい︕ → ローカル通信できたら良くない︖
5 ローカル通信とは︖ インターネットを使わず(介さず)、直接本体同士で有線/無線通信を行うこと 例:I2CやUARTでセンサー情報を取得する Arduinoとローカル通信の開発 これなら僕でもできるぞ!
6 ⾳でデータ通信できれば、ローカル通信はできる︕ 音声の入力(MIC)と出力(SP)がついているデバイス スマートスピーカー でできるの︖
⾳で通信︕︖ 7
8 某アニメで 声で電話かけるやつあったやん︕
9 DTMF(Dual-Tone Multi-Frequency) • 電話で使われる「ピッ、ポッ、パッ」という音 • 低群、高群、各4種類の決められた周波数を組み合わせ、 16種類の信号を表現し送信する。 株式会社アニモ DTMF認識
ページより参照 mp3データを作れば、スマスピで この⾳を出すことが可能︕
10 そもそも音の通信なんて受信できるのかな・・? 受信できるICが秋葉原で買える︕ ⾳通信の受信⽅法
みんなが遊べるようにAlexa スキルと⾳受信基板を つくりました︕ 11 ということで・・・・
DEMO動画はこちらを ご覧ください 12 https://youtu.be/cFdy_1svGtE Alexaスキルと連携しています!
13 Alexaスキル”⾳リモコン” 任意の⾳を出⼒したり、 プリセットされたコマンドで⾳を出したりできるスキル
14 “RDM-01”販売中です ! スイッチサイエンス 販売ページ DTMFの⾳を有線(AUX)/無線(SPの⾳)で取得し、デジタル信号に変換。 Arduino等のマイコンで処理することができます︕ 1380円で販売中です︕

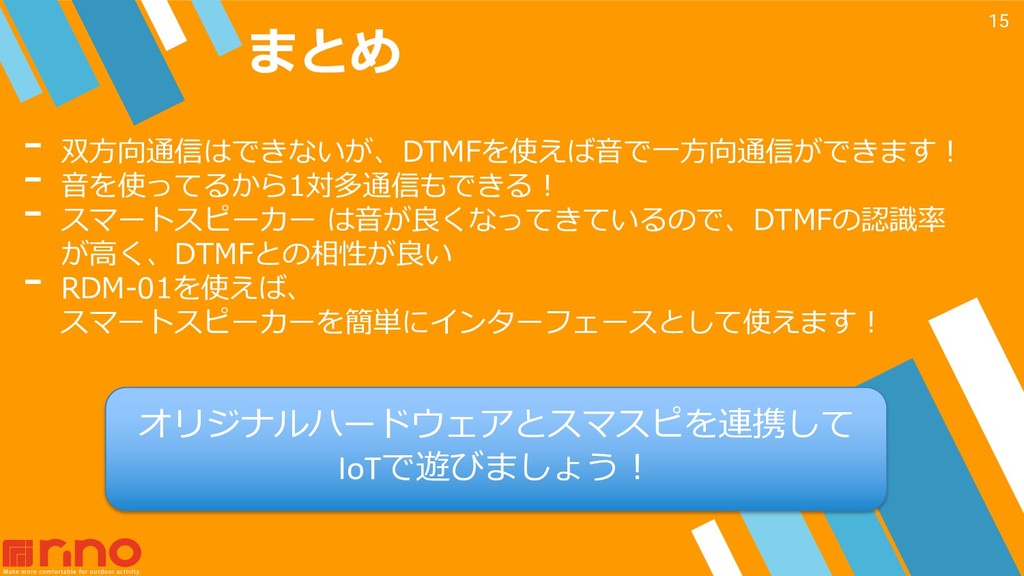

まとめ 15 - 双⽅向通信はできないが、DTMFを使えば⾳で⼀⽅向通信ができます︕ - ⾳を使ってるから1対多通信もできる︕ - スマートスピーカー は⾳が良くなってきているので、DTMFの認識率 が⾼く、DTMFとの相性が良い
- RDM-01を使えば、 スマートスピーカーを簡単にインターフェースとして使えます︕ オリジナルハードウェアとスマスピを連携して IoTで遊びましょう︕
ご静聴ありがとう ございました︕ 16
