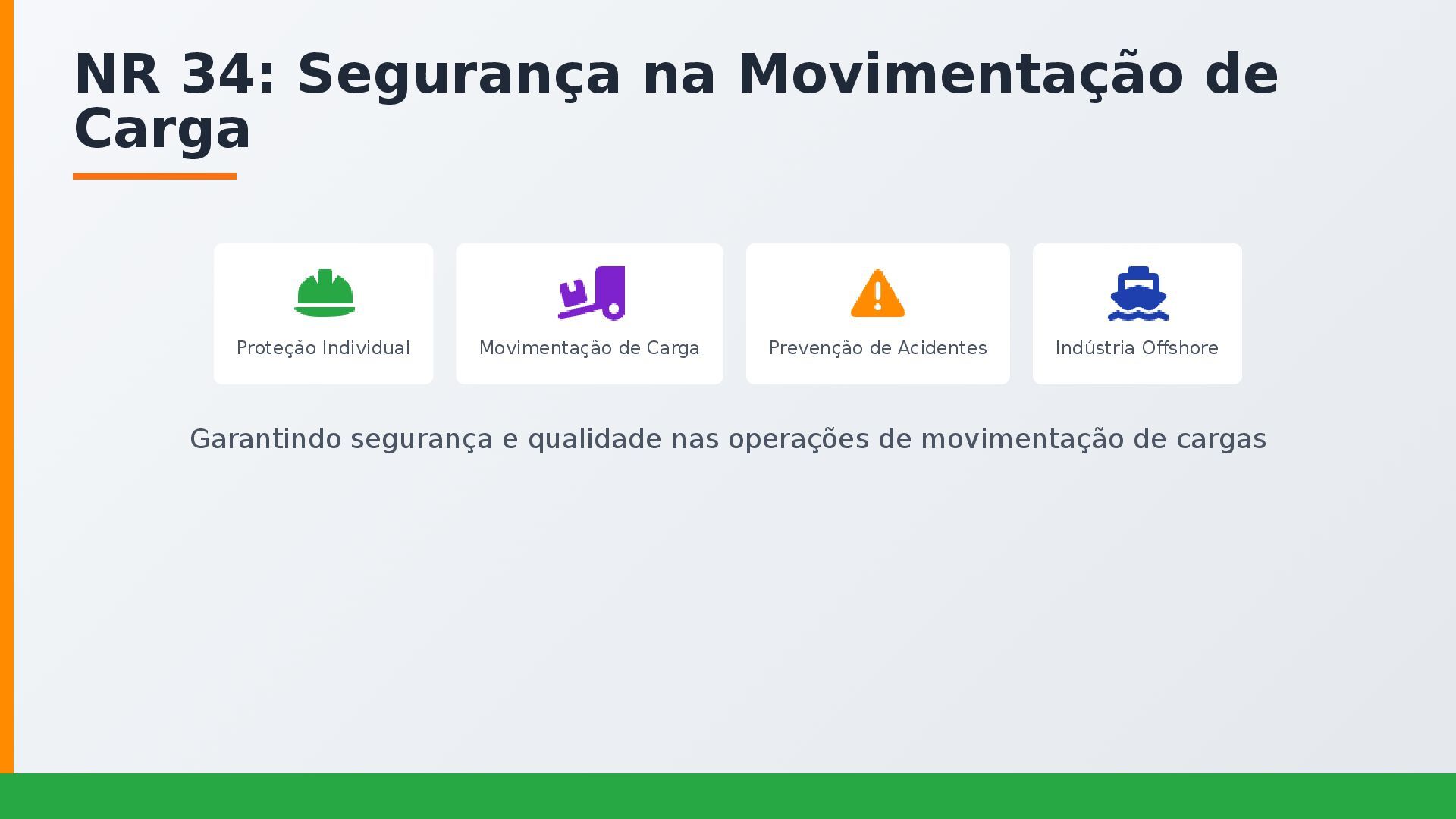

1. NR 34: Segurança na Movimentação de Carga Proteção Individual Movimentação de Carga Prevenção de Acidentes Indústria Offshore Garantindo segurança e qualidade nas operações de movimentação de cargas

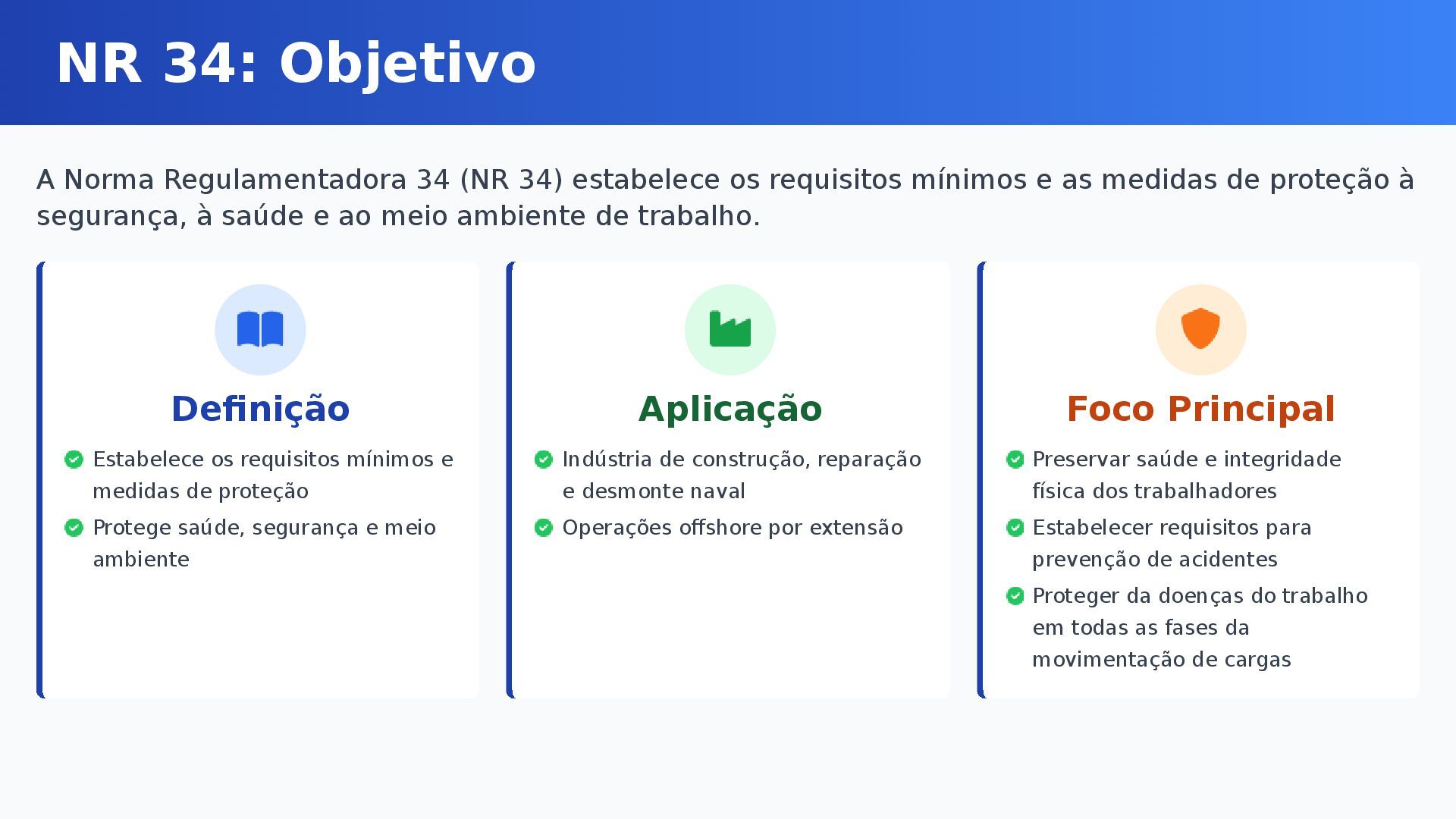

2. NR 34: Objetivo A Norma Regulamentadora 34 (NR 34) estabelece os requisitos mínimos e as medidas de proteção à segurança, à saúde e ao meio ambiente de trabalho. Definição Estabelece os requisitos mínimos e medidas de proteção Protege saúde, segurança e meio ambiente Aplicação Indústria de construção, reparação e desmonte naval Operações offshore por extensão Foco Principal Preservar saúde e integridade física dos trabalhadores Estabelecer requisitos para prevenção de acidentes Proteger da doenças do trabalho em todas as fases da movimentação de cargas
3. NR 34: Princípios de Segurança para Equipamentos A norma exige que todos os equipamentos de movimentação de carga sigam quatro pilares fundamentais: 1. Projeto e Resistência Equipamentos devem ser calculados e construídos para oferecer as garantias necessárias de resistência e segurança Deve-se manter os equipamentos em perfeitas condições de trabalho 2. Identificação Visível Toda peça deve indicar claramente sua identificação Indicar a carga máxima de trabalho permitida (SWL) Nome e CNPJ do fabricante Responsável técnico 3. Manual de Instruções O fabricante deve fornecer um manual completo (conforme NR-12) Deve incluir instruções para operação correta Manutenção e capacitação do operador 4. Registros de Inspeção A empresa é obrigada a manter um registro atualizado Deve incluir todas as inspeções periódicas Manutenções dos equipamentos e seus elementos de sustentação

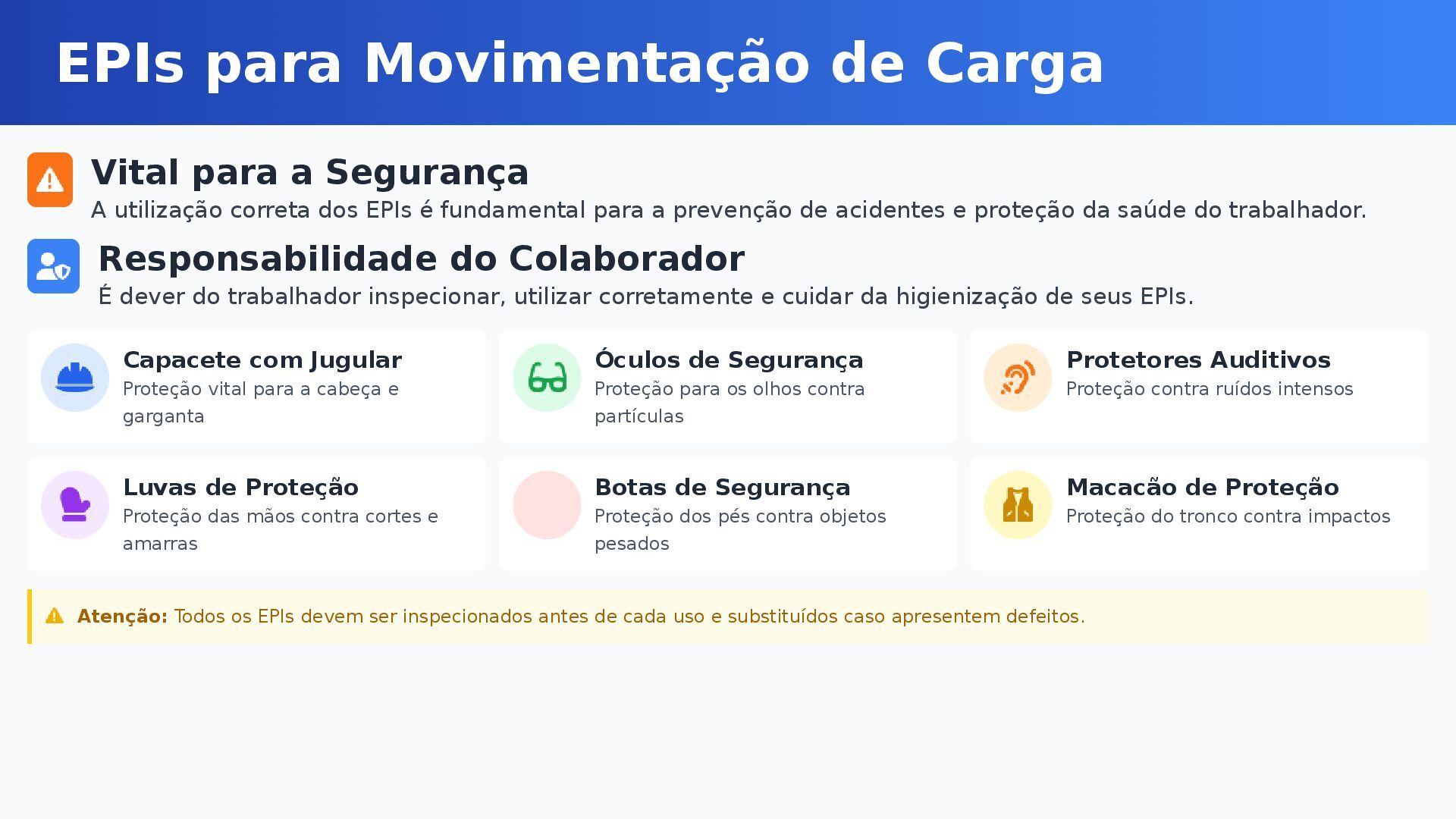

4. EPIs para Movimentação de Carga Vital para a Segurança A utilização correta dos EPIs é fundamental para a prevenção de acidentes e proteção da saúde do trabalhador. Responsabilidade do Colaborador É dever do trabalhador inspecionar, utilizar corretamente e cuidar da higienização de seus EPIs. Capacete com Jugular Proteção vital para a cabeça e garganta Óculos de Segurança Proteção para os olhos contra partículas Protetores Auditivos Proteção contra ruídos intensos Luvas de Proteção Proteção das mãos contra cortes e amarras Botas de Segurança Proteção dos pés contra objetos pesados Macacão de Proteção Proteção do tronco contra impactos Atenção: Todos os EPIs devem ser inspecionados antes de cada uso e substituídos caso apresentem defeitos.
5. Equipamentos de Movimentação de Carga Offshore Equipamentos offshore devem ser robustos e projetados especificamente para operações em ambientes marítimos complexos e adversos. Guindastes (Cranes) Essenciais em plataformas e embarcações. Podem ser fixos ou móveis, com lança telescópica ou treliçada. Operam cargas de grande capacidade em locais de difícil acesso. Pórticos (Gantry Cranes) Utilizados para mover cargas muito pesadas sobre áreas de armazenagem, otimizando o espaço. São ideais para cargas de grande dimensão e peso. Talhas (Hoists) Equipamentos compactos e de fácil instalação para içamento vertical de cargas. Possuem limitador de sobrecarga para segurança. Moitão (Pulley Block) Acessório de elevação usado com cabos de aço ou cordas para transportar cargas de forma segura, multiplicando a força aplicada.

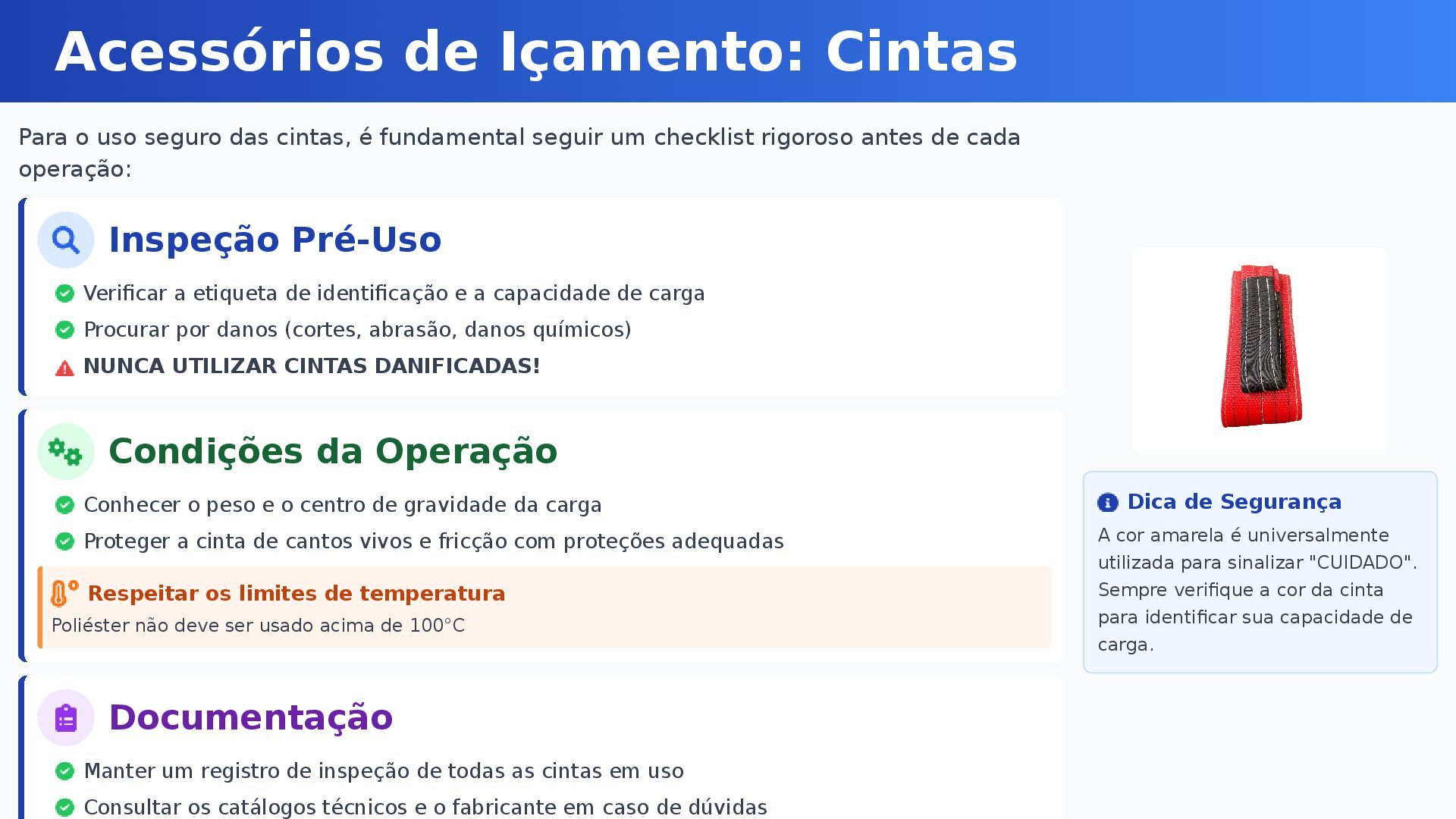

6. Acessórios de Içamento: Cintas Para o uso seguro das cintas, é fundamental seguir um checklist rigoroso antes de cada operação: Inspeção Pré-Uso Verificar a etiqueta de identificação e a capacidade de carga Procurar por danos (cortes, abrasão, danos químicos) NUNCA UTILIZAR CINTAS DANIFICADAS! Condições da Operação Conhecer o peso e o centro de gravidade da carga Proteger a cinta de cantos vivos e fricção com proteções adequadas Respeitar os limites de temperatura Poliéster não deve ser usado acima de 100°C Documentação Manter um registro de inspeção de todas as cintas em uso Consultar os catálogos técnicos e o fabricante em caso de dúvidas Dica de Segurança A cor amarela é universalmente utilizada para sinalizar "CUIDADO". Sempre verifique a cor da cinta para identificar sua capacidade de carga.

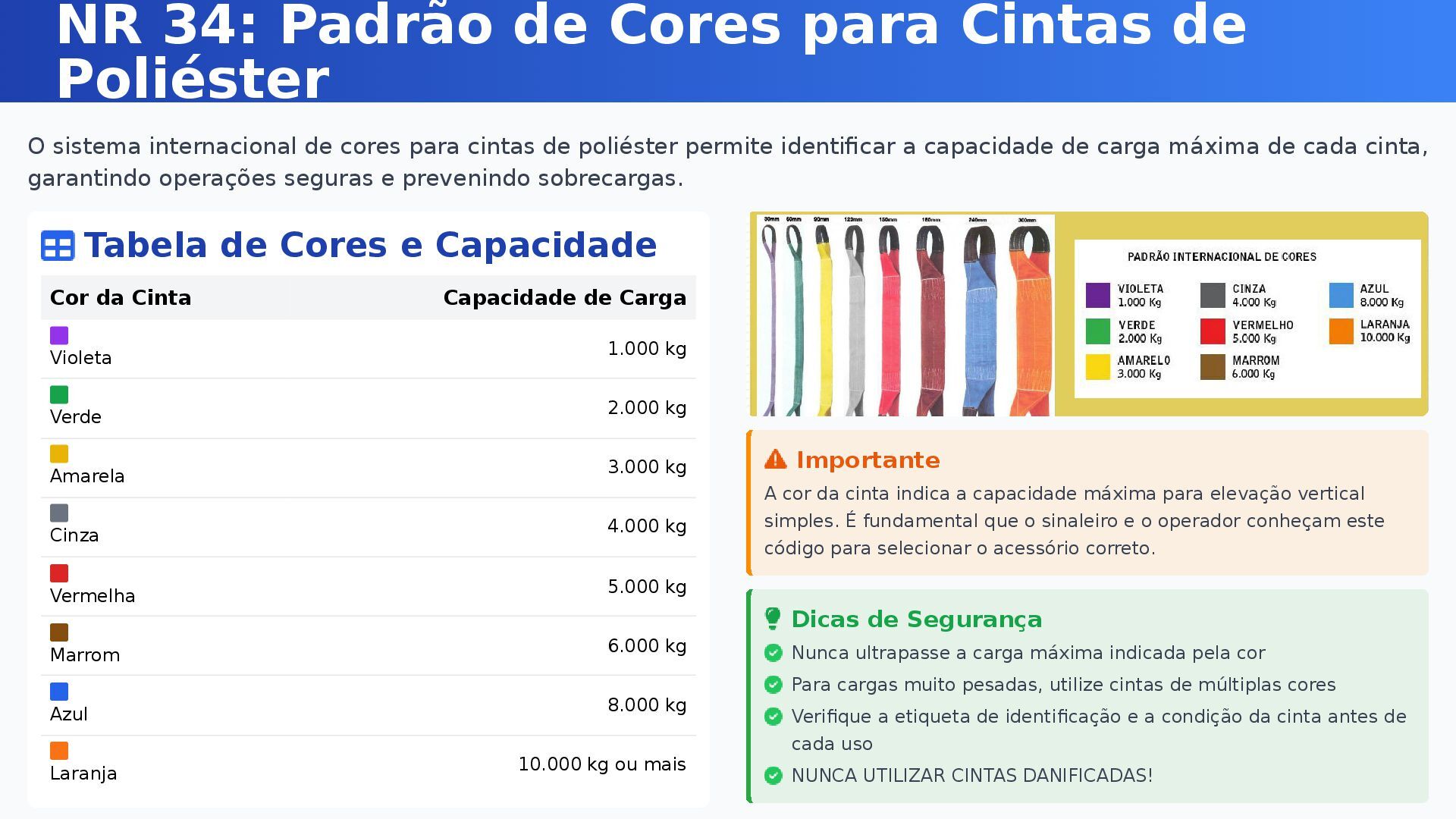

7. NR 34: Padrão de Cores para Cintas de Poliéster O sistema internacional de cores para cintas de poliéster permite identificar a capacidade de carga máxima de cada cinta, garantindo operações seguras e prevenindo sobrecargas. Tabela de Cores e Capacidade Cor da Cinta Capacidade de Carga Violeta 1.000 kg Verde 2.000 kg Amarela 3.000 kg Cinza 4.000 kg Vermelha 5.000 kg Marrom 6.000 kg Azul 8.000 kg Laranja 10.000 kg ou mais Importante A cor da cinta indica a capacidade máxima para elevação vertical simples. É fundamental que o sinaleiro e o operador conheçam este código para selecionar o acessório correto. Dicas de Segurança Nunca ultrapasse a carga máxima indicada pela cor Para cargas muito pesadas, utilize cintas de múltiplas cores Verifique a etiqueta de identificação e a condição da cinta antes de cada uso NUNCA UTILIZAR CINTAS DANIFICADAS!

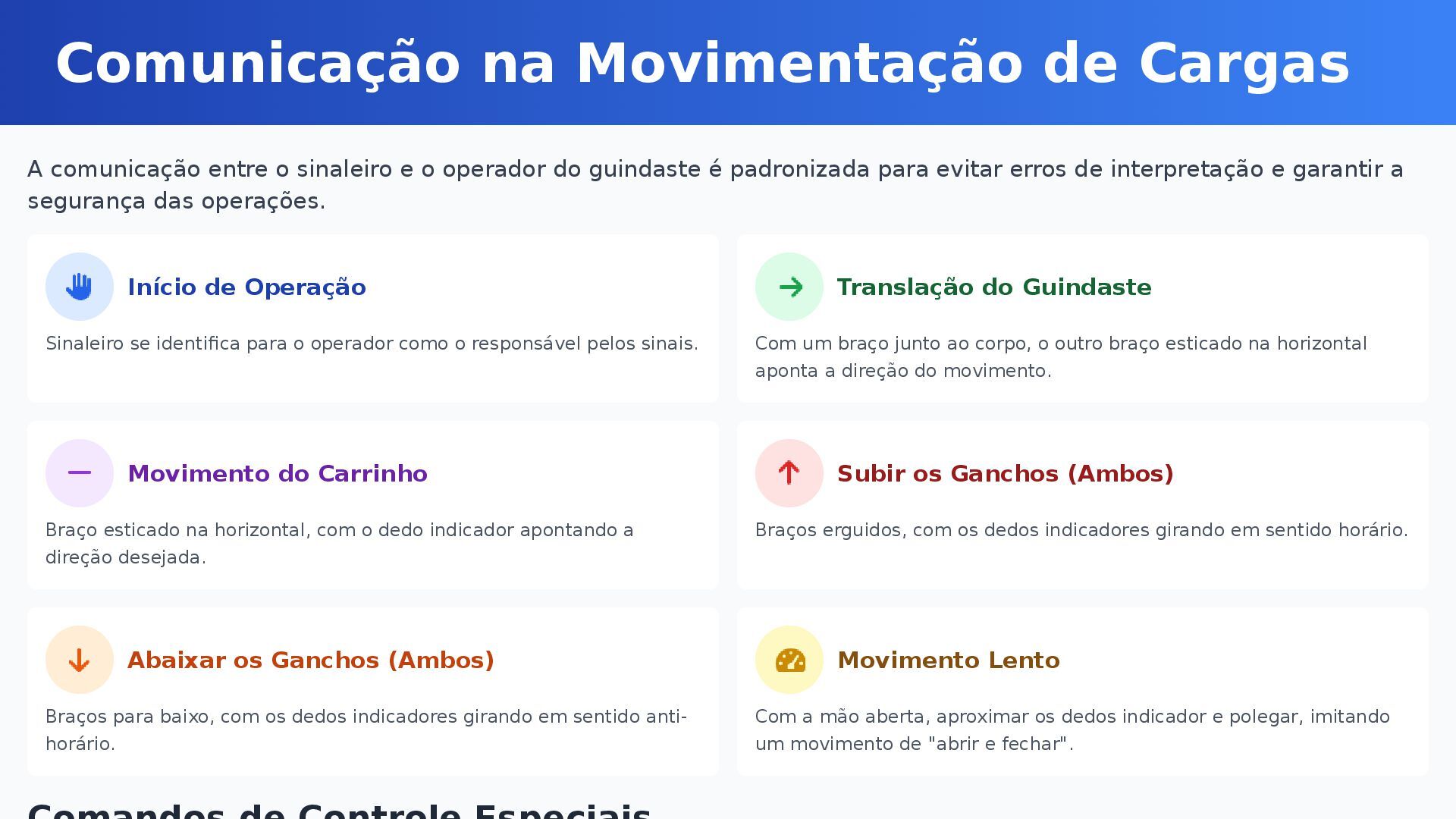

8. Comunicação na Movimentação de Cargas A comunicação entre o sinaleiro e o operador do guindaste é padronizada para evitar erros de interpretação e garantir a segurança das operações. Início de Operação Sinaleiro se identifica para o operador como o responsável pelos sinais. Translação do Guindaste Com um braço junto ao corpo, o outro braço esticado na horizontal aponta a direção do movimento. Movimento do Carrinho Braço esticado na horizontal, com o dedo indicador apontando a direção desejada. Subir os Ganchos (Ambos) Braços erguidos, com os dedos indicadores girando em sentido horário. Abaixar os Ganchos (Ambos) Braços para baixo, com os dedos indicadores girando em sentido anti- horário. Movimento Lento Com a mão aberta, aproximar os dedos indicador e polegar, imitando um movimento de "abrir e fechar".

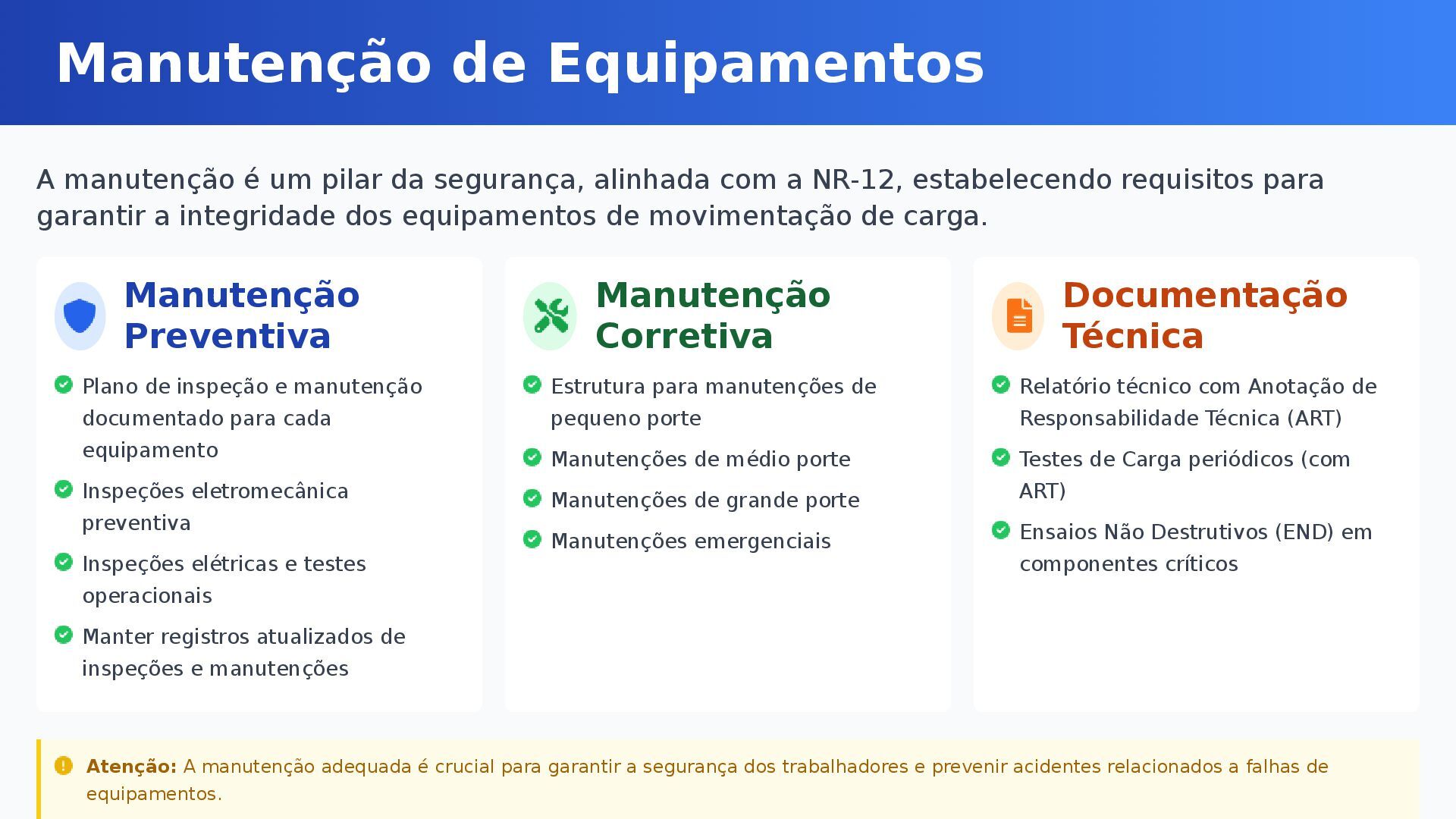

9. Manutenção de Equipamentos A manutenção é um pilar da segurança, alinhada com a NR-12, estabelecendo requisitos para garantir a integridade dos equipamentos de movimentação de carga. Manutenção Preventiva Plano de inspeção e manutenção documentado para cada equipamento Inspeções eletromecânica preventiva Inspeções elétricas e testes operacionais Manter registros atualizados de inspeções e manutenções Manutenção Corretiva Estrutura para manutenções de pequeno porte Manutenções de médio porte Manutenções de grande porte Manutenções emergenciais Documentação Técnica Relatório técnico com Anotação de Responsabilidade Técnica (ART) Testes de Carga periódicos (com ART) Ensaios Não Destrutivos (END) em componentes críticos Atenção: A manutenção adequada é crucial para garantir a segurança dos trabalhadores e prevenir acidentes relacionados a falhas de equipamentos.
10. Análise Preliminar de Risco (APR) O que é APR? Uma ferramenta de planejamento que identifica potenciais riscos em cada etapa de uma atividade e estabelece medidas de controle para evitar acidentes. Objetivos Principais Identificar todos os riscos associados a uma tarefa Orientar e conscientizar os colaboradores sobre riscos e medidas preventivas Estabelecer procedimentos de trabalho seguros e organizados Planejar a execução da tarefa, considerando todas as variáveis Prevenir acidentes causados por falhas humanas, de equipamento ou de procedimento A APR é um documento vivo, essencial para qualquer operação de movimentação de carga, especialmente em ambientes complexos como o offshore.
