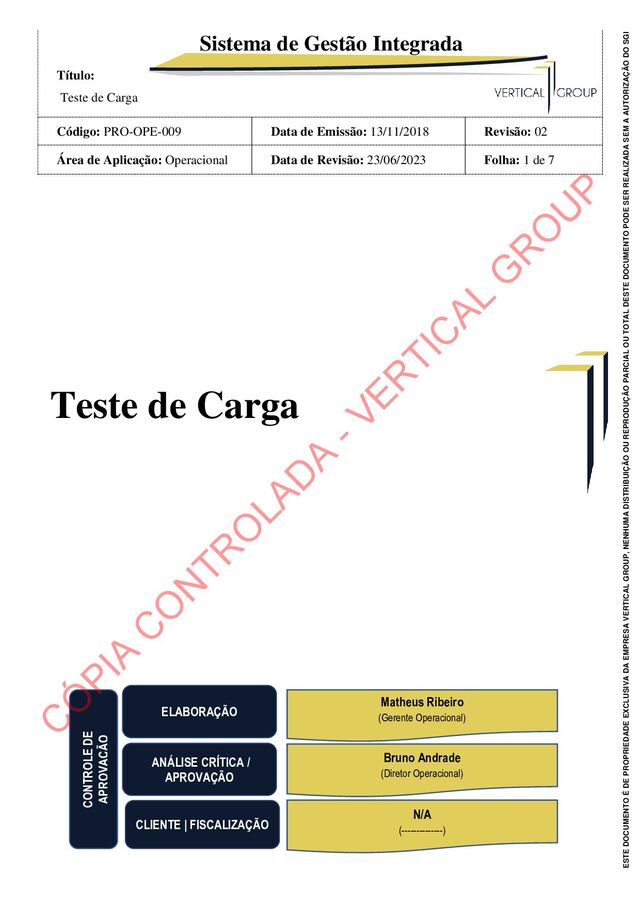

1. Sistema de Gestão Integrada Título: Teste de Carga Código: PRO-OPE-009 Data de Emissão: 13/11/2018 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 1 de 7 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Teste de Carga CONTROLE DE APROVAÇÃO ELABORAÇÃO ANÁLISE CRÍTICA / APROVAÇÃO CLIENTE | FISCALIZAÇÃO Matheus Ribeiro (Gerente Operacional) Bruno Andrade (Diretor Operacional) N/A (--------------) C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
2. Sistema de Gestão Integrada Título: Teste de Carga Código: PRO-OPE-009 Data de Emissão: 13/11/2018 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 2 de 7 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI ESTRUTURA 1. Escopo; 2. Objetivo; 3. Aplicação; 4. Responsabilidade; 5. Termos e definições; 6. Detalhamento; 7. Documentos de Referência; 8. Formulários; 9. Controle de Alterações. 1 - ESCOPO Definir metodologia para realização de teste de cargas. 2 - OBJETIVO Este procedimento estabelece os requisitos necessários para todas as inspeções e teste de carga de olhais e demais equipamentos de elevação e movimentação de carga na empresa Vertical Group, definindo parâmetros a serem empregados, visando assegurar a contínua adequação e eficácia do Sistema de Gestão da Qualidade da empresa. 3 - APLICAÇÃO Este procedimento é aplicável a todos os setores, projetos e obras onshore e offshore ligadas direta ou indiretamente as empresas Vertical Group. Somente será gerado procedimento específico quando solicitado pelo cliente, quando for exigência contratual previamente acordado ou em caso de cumprimento à requisito legal. 4 - RESPONSABILIDADE 4.1 - Gerente Operacional O Gerente Operacional é responsável por: Elaborar e manter atualizado esse procedimento. 4.2 – Diretor Operacional: Análise crítica e aprovação deste procedimento. 4.3 - Profissionais Envolvidos nas Atividades C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
3. Sistema de Gestão Integrada Título: Teste de Carga Código: PRO-OPE-009 Data de Emissão: 13/11/2018 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 3 de 7 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Utilização deste procedimento e dos EPI's correlatos a sua função. 5 - TERMOS E DEFINIÇÕES SGI: Sistema de Gestão Integrado 6 - DETALHAMENTO 6.1 - INSPEÇÃO VISUAL DE OLHAL Devem ser verificados os seguintes itens que são motivos de reprovação na inspeção visual: - Trincas na solda e/ou no metal base; - Solda de interligação do olhal com a estrutura primária, com penetração parcial; - Furo do olhal ovalizado, deformado ou com geometria circular não-homogêneas; - Danos, corrosão (perda de espessura maior que 12%), amassamento, deformações que alterem a geometria e funcionalidade do olhal. No caso de detecção de defeitos e/ou descontinuidades nos olhais, os mesmos deverão receber marcação para rastreabilidade. A forma de marcação deve ser de forma que não se apague facilmente. Notas 1. Certifique de que o diâmetro do furo e a espessura são compatíveis com a carga de trabalho seguro. O diâmetro do furo do olhal deve ser o diâmetro do pino da manilha + 10%. 2. É recomendável que a espessura do olhal na região do furo não seja menor que 75% da largura interna da manilha. 3. Caso julgado necessário pelo inspetor, poderá ser solicitado ensaio de medição de espessura por ultrassom. 6.2. ENSAIOS NÃO DESTRUTIVOS Para execução dos ensaios não destrutivos (PM, LP, Corrente Parasita ou ultrassom), de acordo com sua aplicabilidade, deverá existir um procedimento de teste elaborado por um inspetor Nível 3. Esse procedimento deverá fazer referência a normas pertinentes ao equipamento ensaiado. O relatório de ensaio deverá apresentar assinatura e carimbo de inspetor Nível 2 . No caso de ENDs em quipamentos galvanizados, seguem as seguintes observações: C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
4. Sistema de Gestão Integrada Título: Teste de Carga Código: PRO-OPE-009 Data de Emissão: 13/11/2018 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 4 de 7 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI - Ensaio de LP: esse ensaio não é recomendado, porque a área de interesse é o aço, e para atingi- lo, a camada de Zinco teria que ser removida, alterando com isso, as propriedades do material final, deixando-o exposto à corrosão; - Ensaio de PM: a realização desse ensaio dependerá do grupo do material, que poderá variar em funçãqo do campo magnético. Esses materiais podem ser: Ferromagnéticos (ex.: Ferro, Cobalto e Níquel), Paramagnéticos (ex.: Platina e Alumínio) e Diamagnéticos (ex.: Zinco e Cobre). Estes últimos são os que apresentam menor condutividade elétrica, tornando-se o ensaio não confiável; Portanto, para saber se é possível a realização desse ensaio, é necessário conhecer a qualidade de elementos que foi adicionada com o Zinco na galvanização, o valor do vetor de indução magnética, a força magnetizante e a permeabilidade magnética. Depois, esses valores devem ser analisados por um profissional qualificado, para responder se o campo magnético (para o equipamento em questão) é suficiente para o ensaio ser considerado satisfatório; - Ensaio por Corrente Parasitas: a realização desse ensaio é para detectar descontinuidades superficiais em soldas de materiais ferromagnéticos com ou sem revestimento não condutivo. Material a ser ensaiado, cordões de solda e zona termicamente afetada em juntas de aço carbono, aço de baixa ou de alta liga; - Ensaio por Ultrassom: a realização desse ensaio é para detectar descontinuidades sub- superficiais em soldas sem revestimento. Material a ser ensaiado, cordões de solda e zona termicamente afetada em juntas de aço carbono, aço de baixa ou de alta liga. 6.3. RESULTADO DO TESTE Caso o equipamento não obtenha resultados satisfatórios na inspeção visual (antes e/ou após o teste), no próprio teste ou no END, será emitido um relatório de reprovação. O equipamento reprovado poderá ser reparado e retestado. Caso obtenha resultado satisfatório, será emitido um relatório de aceitação. 6.4. EXECUÇÃO DO TESTE DE CARGA Devem ser observadas as devidas condições de segurança no local de execução do teste. Sempre que possível, o teste deverá simular as condições reais de operação do equipamento, com relação às solicitações de carregamento. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
5. Sistema de Gestão Integrada Título: Teste de Carga Código: PRO-OPE-009 Data de Emissão: 13/11/2018 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 5 de 7 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Os equipamentos de medição utilizados no teste (célula de carga com bolsa d’água, peso morto, macaco hidráulico, manômetro etc.) devem ser calibrados por laboratórios credenciados à RBC. O teste deverá ser registrado conforme no relatório de Teste de Carga. Se no decorrer do exame, não forem encontradas falhas que afete a carga de trabalho segura do olhal e realizar teste de carga conforme detalhamento a seguir: Para os olhais com uma carga útil de até 10 ton, uma prova carga de 2 x SWL serão aplicadas; Para os olhais com carga superior a 10 ton, a seguinte fórmula deve ser utilizada: SWL 1,04 x 9,6 = Carga de Prova. Nota Outras autoridades de certificação (por exemplo, DNV) e clientes individuais podem ter suas próprias especificações para Teste de Carga. A prova de carga pode ser aplicada por tração direta usando uma célula de carga com bolsas d’águas ou tracionamento através de macaco hidráulico. A prova de carga deve ser aplicada em um sentido semelhante ao que o olhal será tracionado em serviço; A prova de carga deve ser mantida por um período mínimo de cinco minutos. 6.5 - CRITÉRIO DE ACEITAÇÃO E MARCAÇÃO Caso o item não esteja marcado, deve ser claramente carimbados/marcados com um número de identificação, e carga segura de trabalho (SWL). Após a realização do ensaio mecânico conforme tópico é requerido que a peça não tenha sofrido nenhum dano físico que interfira na integridade do material. Para isso é necessário a realização de ensaio visual nas juntas soldadas e inspeção por NDT (Ensaios não destrutivos) para garantir que não houve quaisquer danos ocasionados à carga em que a peça foi submetida. Nota Ao referido procedimento deverá ser atribuída Análise Preliminar de Risco (APR), para identificar cenários potencialmente críticos a esta atividade, bem como o levantamento das medidas preventivas para situações de perigo e risco. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
6. Sistema de Gestão Integrada Título: Teste de Carga Código: PRO-OPE-009 Data de Emissão: 13/11/2018 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 6 de 7 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.6 - DIRETRIZES DE QSMS Os profissionais envolvidos nas atividades de Teste de Carga devem utilizar os EPI's correlatos a sua função. O inspetor utilizará o EPI referente à área (instalação) em que está atuando. Nota Nas operações que envolverão trabalhos em altura, espaço confinado e sobre o mar, os colaboradores deverão estar devidamente treinados e equipados com EPI para determinada atividade, seguindo sempre a orientação do Setor de HSE. Os profissionais, além de estarem devidamente treinados para desempenhar tal função, devem manter o foco na preservação do Meio Ambiente e no desenvolvimento sustentável, objetivos e Metas instituídas pela Organização; A organização deve manter e melhorar seu Sistema de Segurança, Saúde Ocupacional e Meio Ambiente para garantir a satisfação de seus profissionais, comunidade e preservação do meio ambiente. Este é um compromisso das empresas Vertical Group. 7 - DOCUMENTOS DE REFERÊNCIA Documentos Código/Item/Revisão Manual do Sistema de Gestão Integrada MSGI-VG-001 Sistemas de Gestão da Qualidade - Requisitos ISO 9001 Sistemas de Gestão Ambiental - Requisitos com Orientações para uso ISO 14001 Sistemas de Gestão de Segurança e Saúde do Trabalho - Requisitos para uso ISO 45001 Specification for Quality Management System Requirements for the Petroleum and Natural Gas Industry API Q1 Requisitos para organizações de fornecimento de produtos e serviços ISO / TS 29001 Transporte, Movimentação, Armazenagem e Manuseio de Materiais NR 11 Partícula Magnética Técnica do Yoke PI-SCQ-FS-018 Equipamentos de Movimentação de carga – Cabos de aço – cuidados, manutenção, instalação, inspeção e descarte ABNT-NBR ISO 4309 Equipamentos para elevação e movimentação de carga – Regras para projeto ABNT 8400 Cálculo de estruturas-suporte para equipamentos de levantamento e movimentação de cargas - Procedimento C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
7. Sistema de Gestão Integrada Título: Teste de Carga Código: PRO-OPE-009 Data de Emissão: 13/11/2018 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 7 de 7 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Linga de cabo de aço – utilização e inspeção; requisitos e métodos de ensaio NBR 13541 Movimentação de Carga-Manilhas NBR 13545 Lifiting Accessories (Pad Eyes) SRV-ET-031 Nota BS 2451, BS 2452, BS 2453, BS 7121, BS 466, BS 2573 - Normas para Inspeção de Teste de Carga em Equipamento de Elevação e Movimentação de Carga. 8 - FORMULÁRIOS Identificação Armazenamento Proteção Recuperação Retenção Disposição Local Forma N/A N/A N/A N/A N/A N/A N/A 9 - CONTROLE DE ALTERAÇÕES Revisão Data da última revisão Descrição da Revisão Data da última análise crítica Responsável pela aprovação 00 13/11/2018 Emissão Inicial NA Matheus Ribeiro 01 28/10/2019 Mudança na apresentação do procedimento NA Matheus Ribeiro 02 23/06/2023 Mudança de Layout NA Matheus Ribeiro C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
