1. TIME_WAIT に関する話 sejima

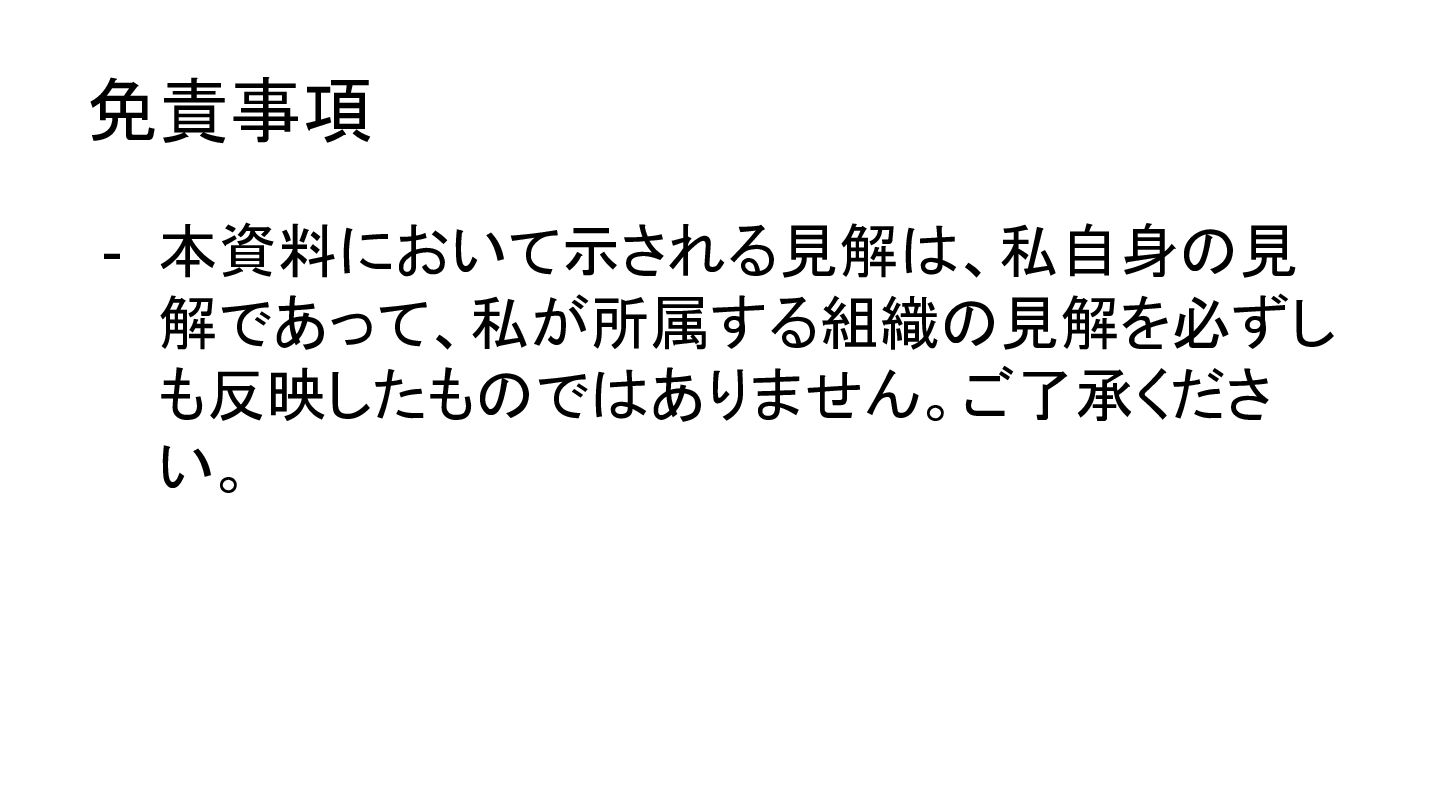

2. 免責事項 - 本資料において示される見解は、私自身の見 解であって、私が所属する組織の見解を必ずし も反映したものではありません。ご了承くださ い。

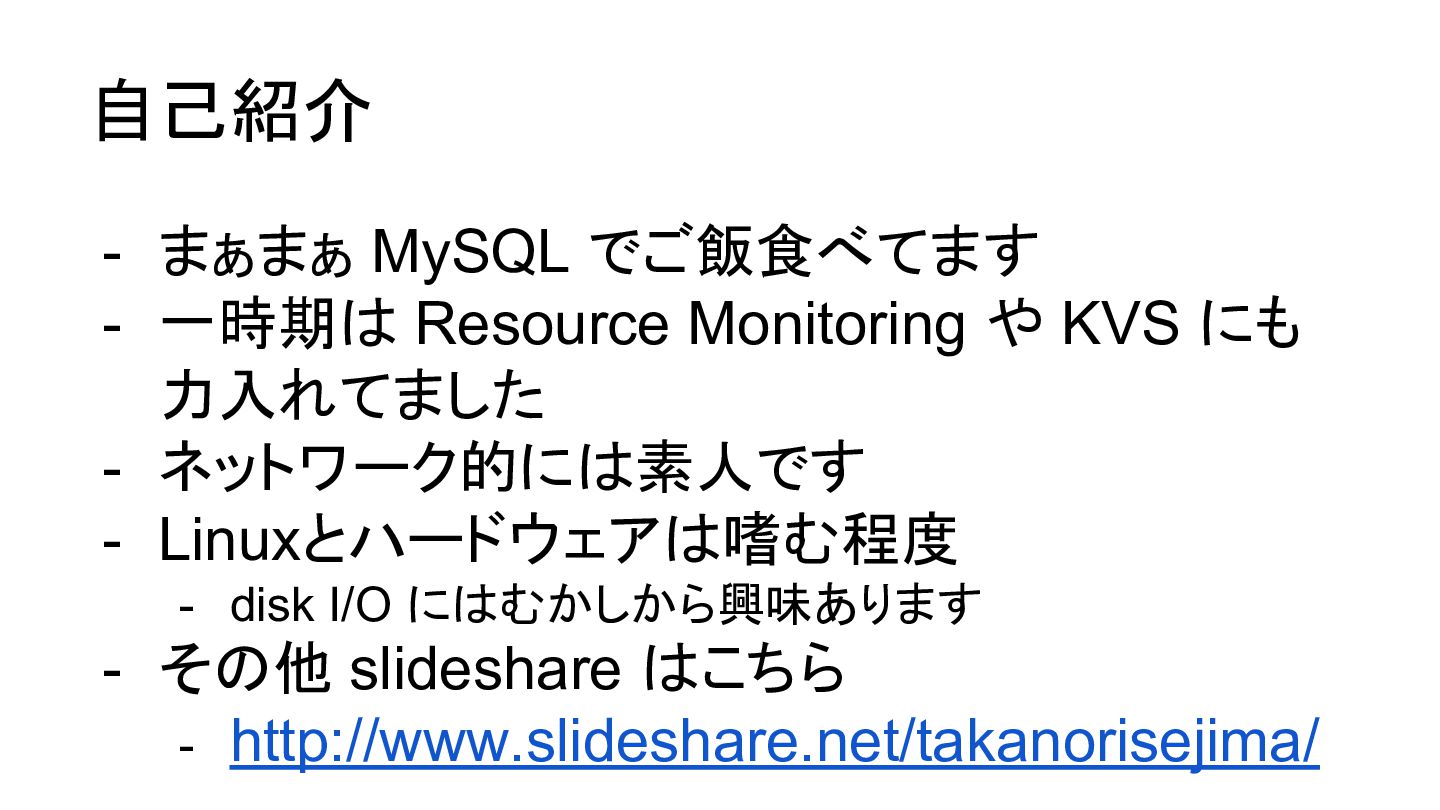

3. 自己紹介 - まぁまぁ MySQL でご飯食べてます - 一時期は Resource Monitoring や KVS にも 力入れてました - ネットワーク的には素人です - Linuxとハードウェアは嗜む程度 - disk I/O にはむかしから興味あります - その他 slideshare はこちら - http://www.slideshare.net/takanorisejima/

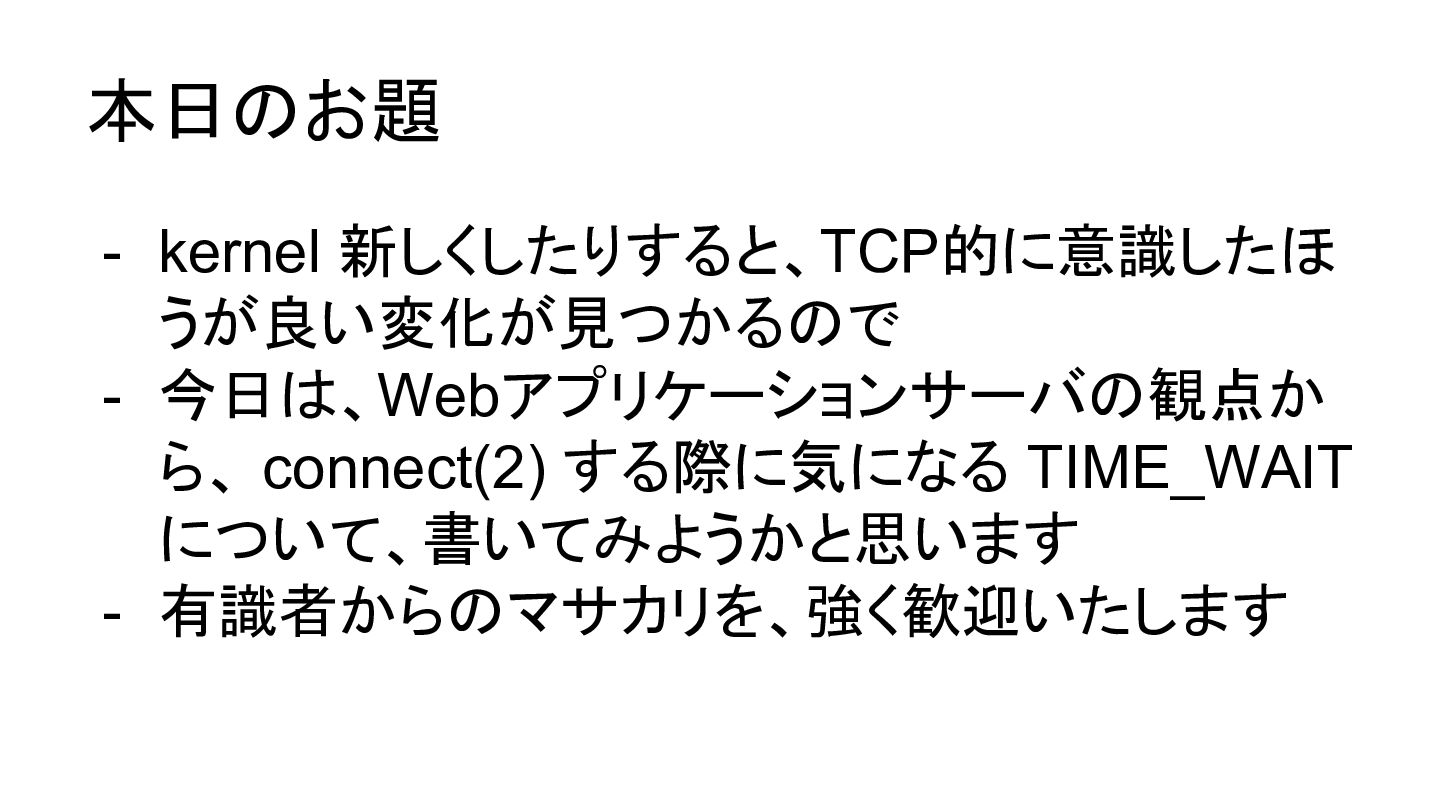

4. 本日のお題 - kernel 新しくしたりすると、TCP的に意識したほ うが良い変化が見つかるので - 今日は、Webアプリケーションサーバの観点か ら、 connect(2) する際に気になる TIME_WAIT について、書いてみようかと思います - 有識者からのマサカリを、強く歓迎いたします

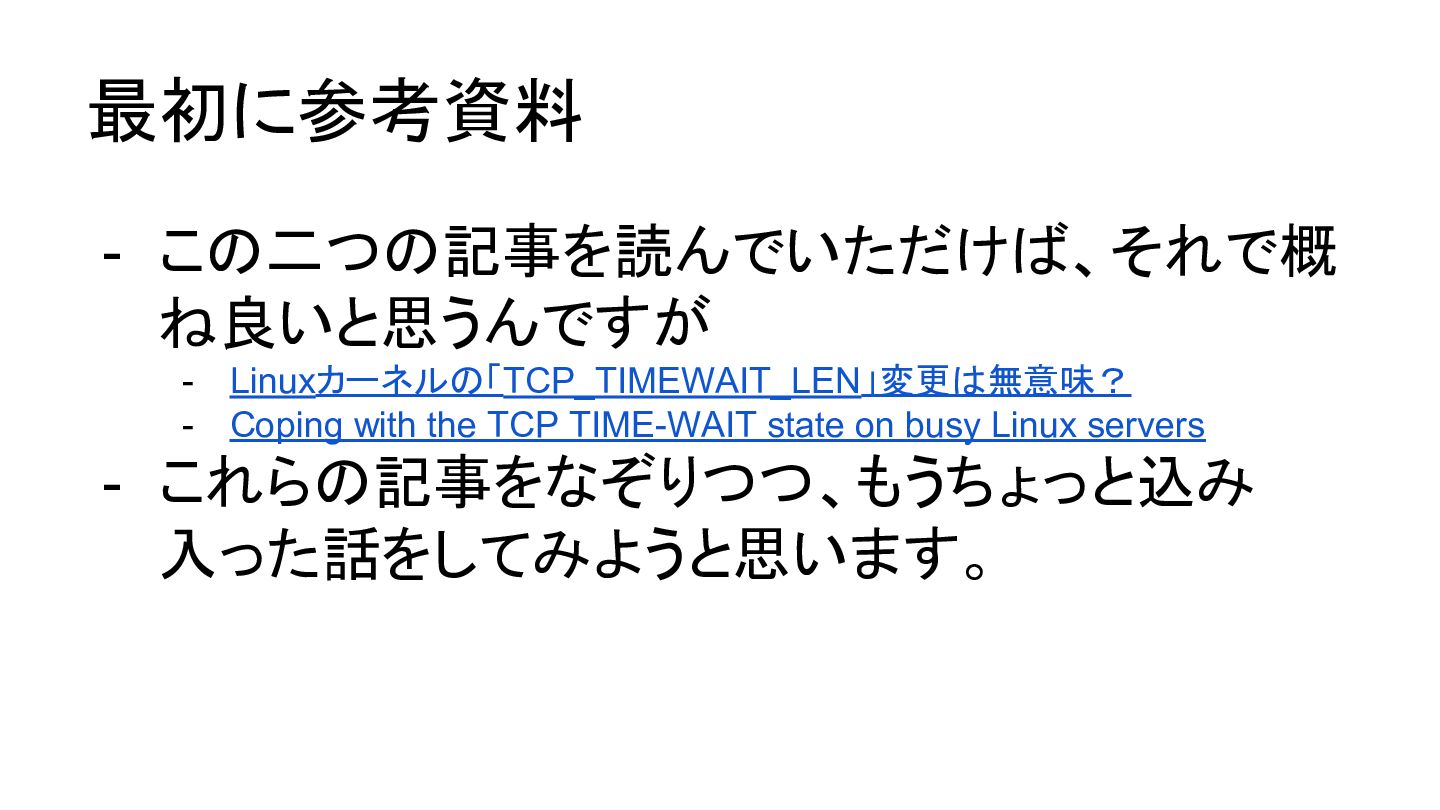

5. 最初に参考資料 - この二つの記事を読んでいただけば、それで概 ね良いと思うんですが - Linuxカーネルの「TCP_TIMEWAIT_LEN」変更は無意味？ - Coping with the TCP TIME-WAIT state on busy Linux servers - これらの記事をなぞりつつ、もうちょっと込み 入った話をしてみようと思います。

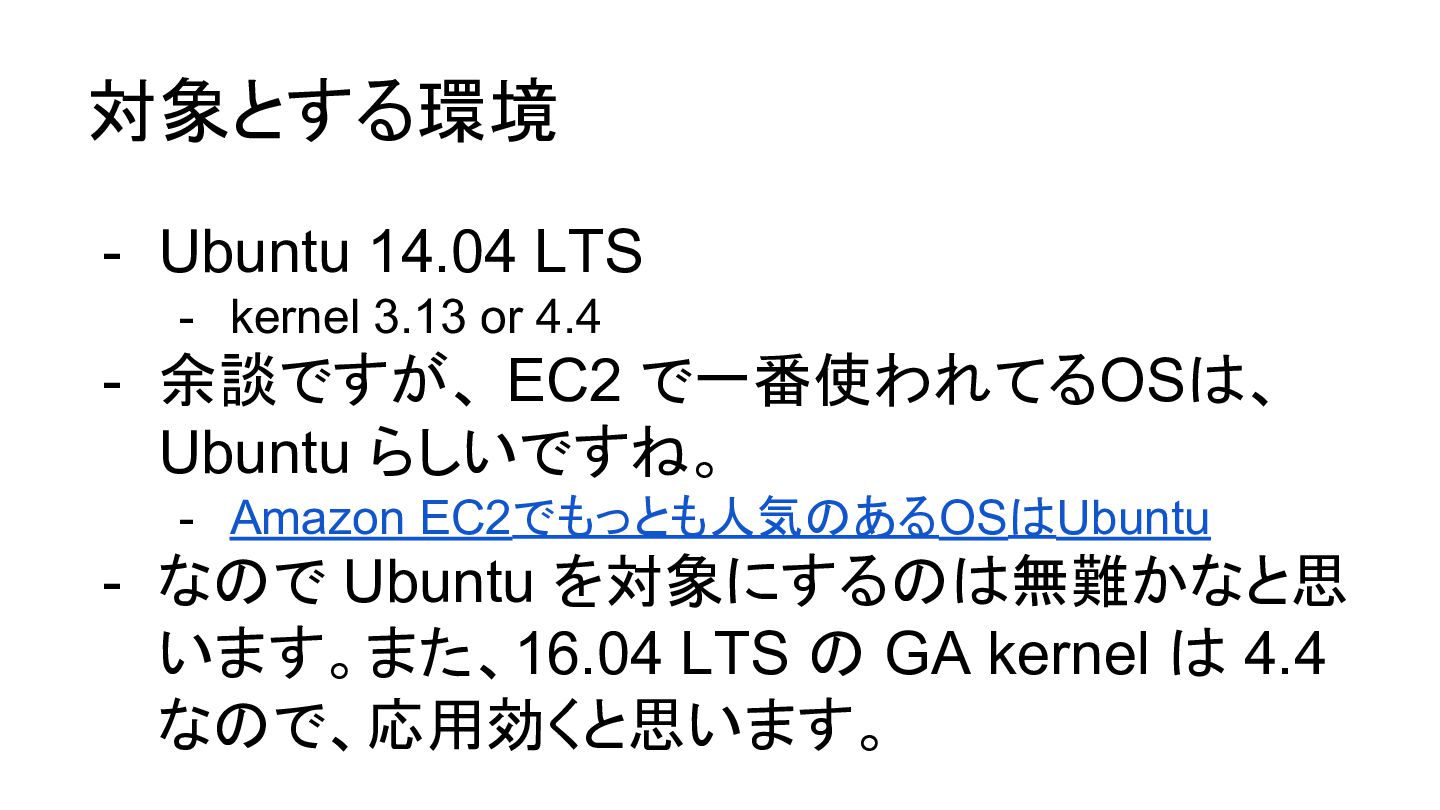

6. 対象とする環境 - Ubuntu 14.04 LTS - kernel 3.13 or 4.4 - 余談ですが、 EC2 で一番使われてるOSは、 Ubuntu らしいですね。 - Amazon EC2でもっとも人気のあるOSはUbuntu - なので Ubuntu を対象にするのは無難かなと思 います。また、16.04 LTS の GA kernel は 4.4 なので、応用効くと思います。

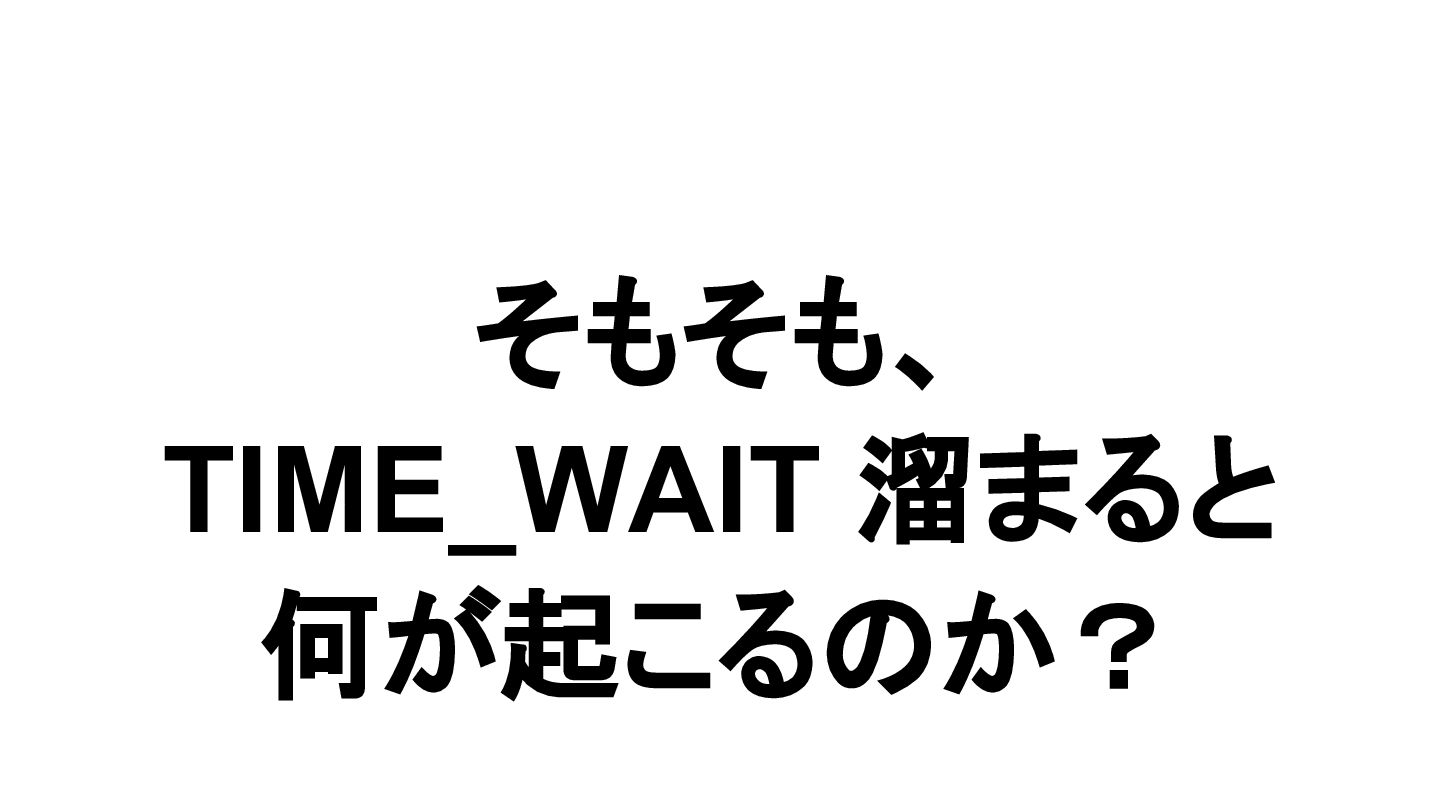

7. そもそも、 TIME_WAIT 溜まると 何が起こるのか？
8. 困ったときは

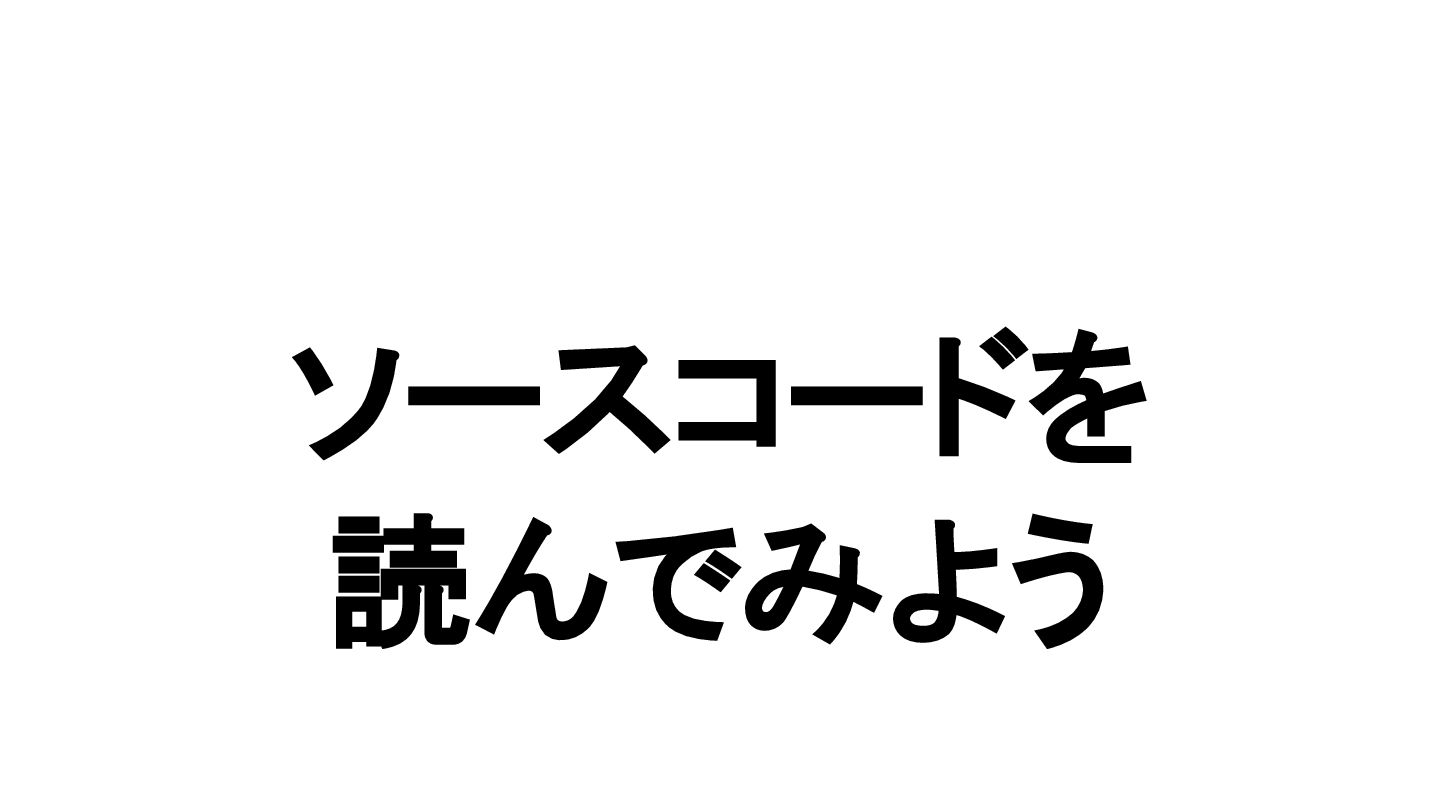

9. ソースコードを 読んでみよう

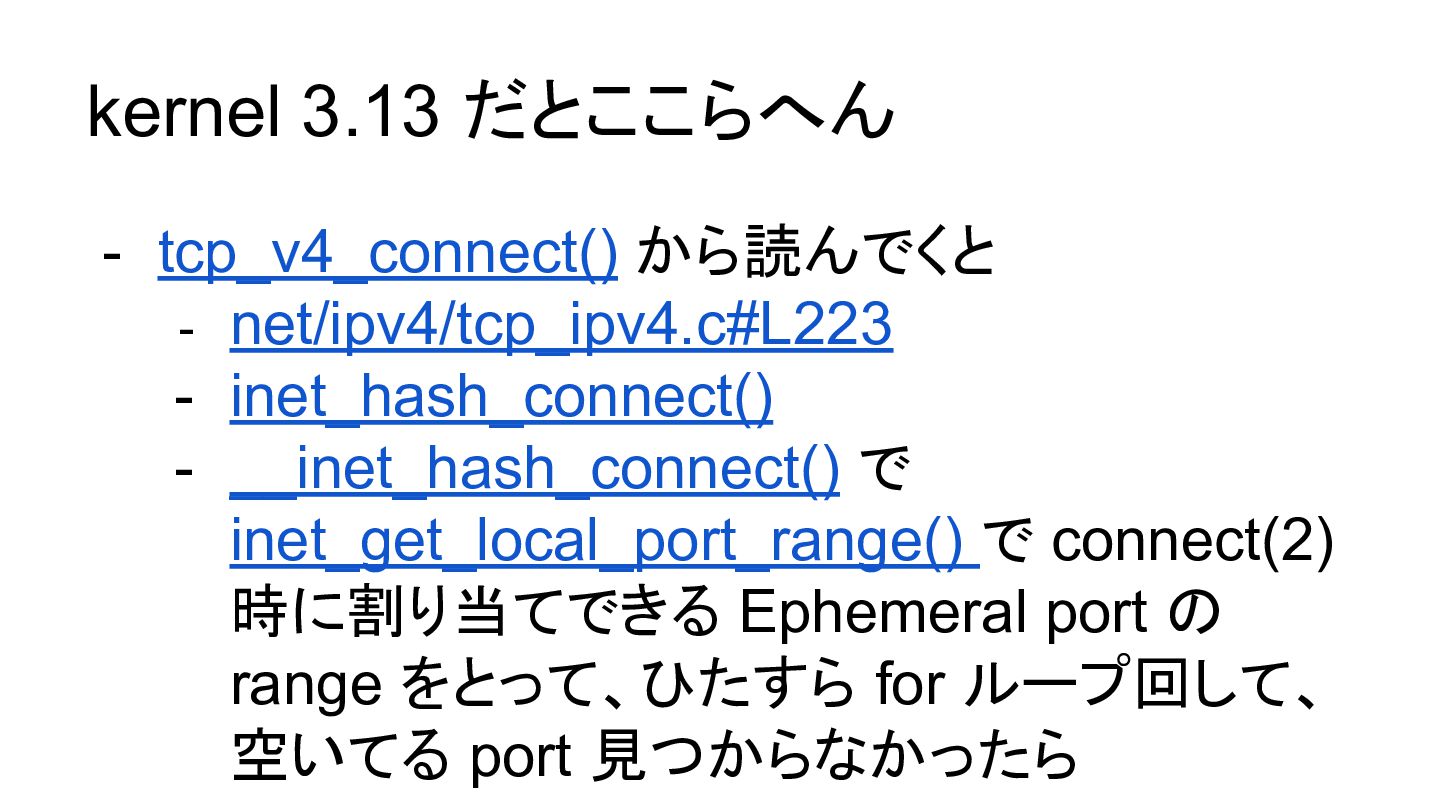

10. kernel 3.13 だとここらへん - tcp_v4_connect() から読んでくと - net/ipv4/tcp_ipv4.c#L223 - inet_hash_connect() - __inet_hash_connect() で inet_get_local_port_range() で connect(2) 時に割り当てできる Ephemeral port の range をとって、ひたすら for ループ回して、 空いてる port 見つからなかったら

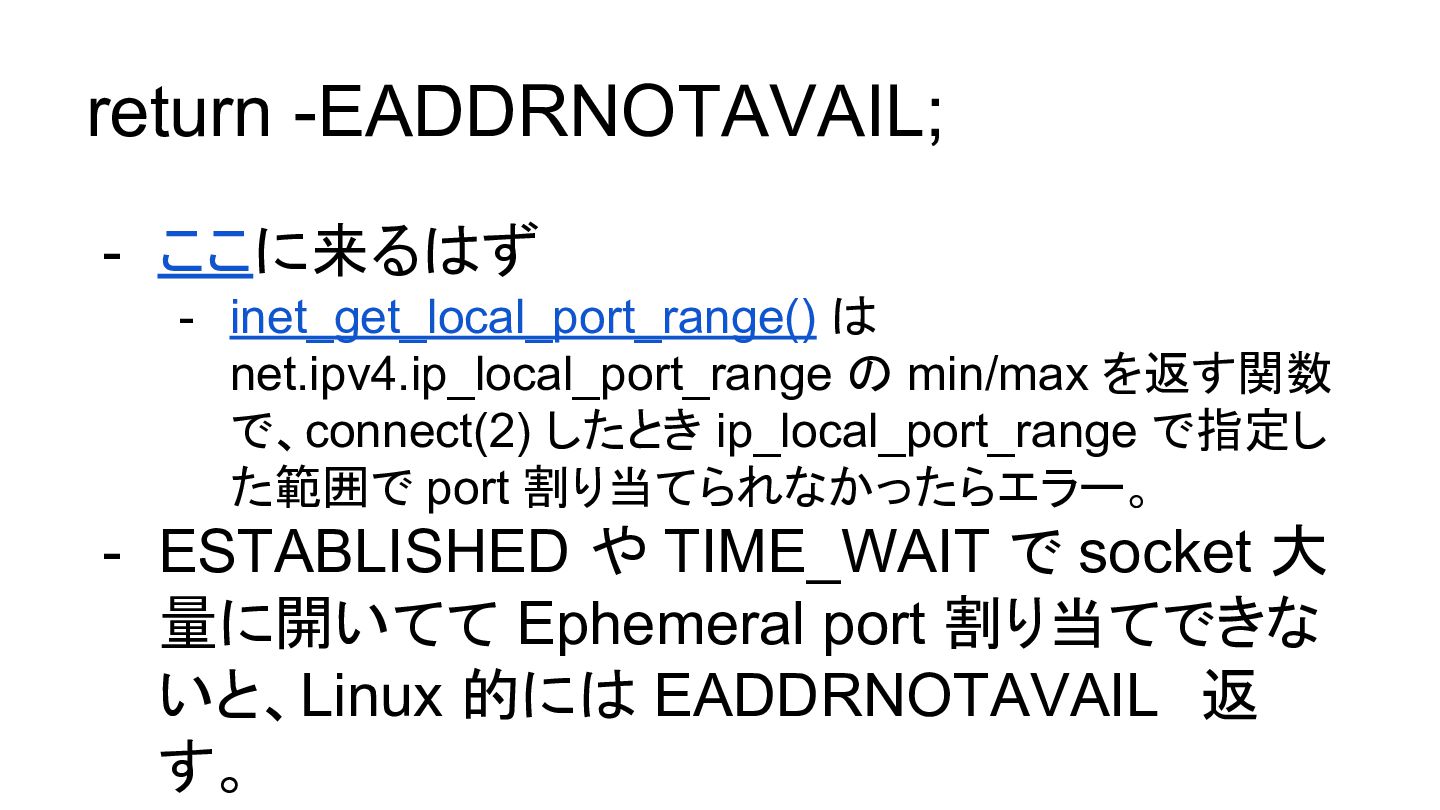

11. return -EADDRNOTAVAIL; - ここに来るはず - inet_get_local_port_range() は net.ipv4.ip_local_port_range の min/max を返す関数 で、connect(2) したとき ip_local_port_range で指定し た範囲で port 割り当てられなかったらエラー。 - ESTABLISHED や TIME_WAIT で socket 大 量に開いてて Ephemeral port 割り当てできな いと、Linux 的には EADDRNOTAVAIL　返 す。

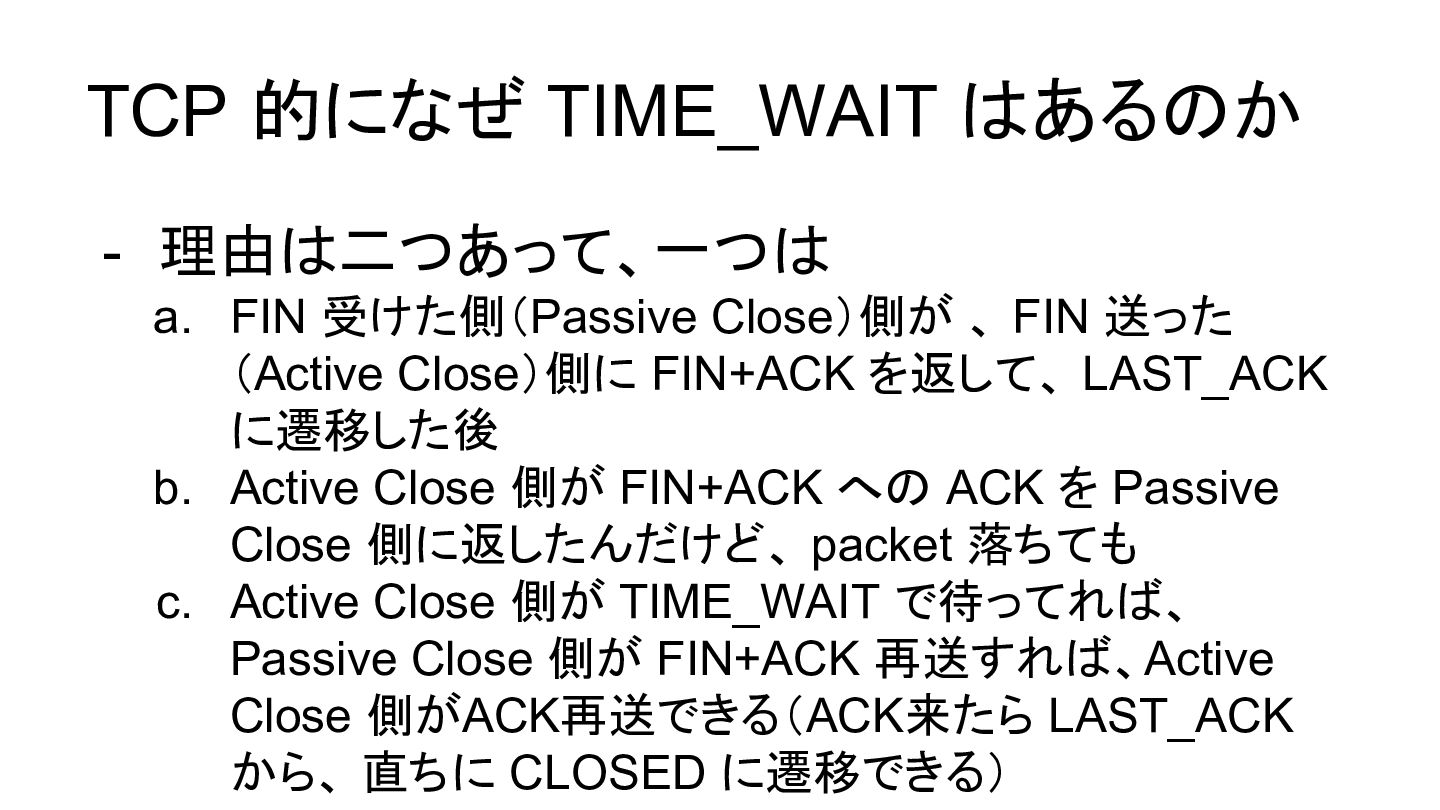

12. TCP 的になぜ TIME_WAIT はあるのか - 理由は二つあって、一つは a. FIN 受けた側（Passive Close）側が 、 FIN 送った （Active Close）側に FIN+ACK を返して、 LAST_ACK に遷移した後 b. Active Close 側が FIN+ACK への ACK を Passive Close 側に返したんだけど、 packet 落ちても c. Active Close 側が TIME_WAIT で待ってれば、 Passive Close 側が FIN+ACK 再送すれば、Active Close 側がACK再送できる（ACK来たら LAST_ACK から、 直ちに CLOSED に遷移できる）
13. 図に描くとこう

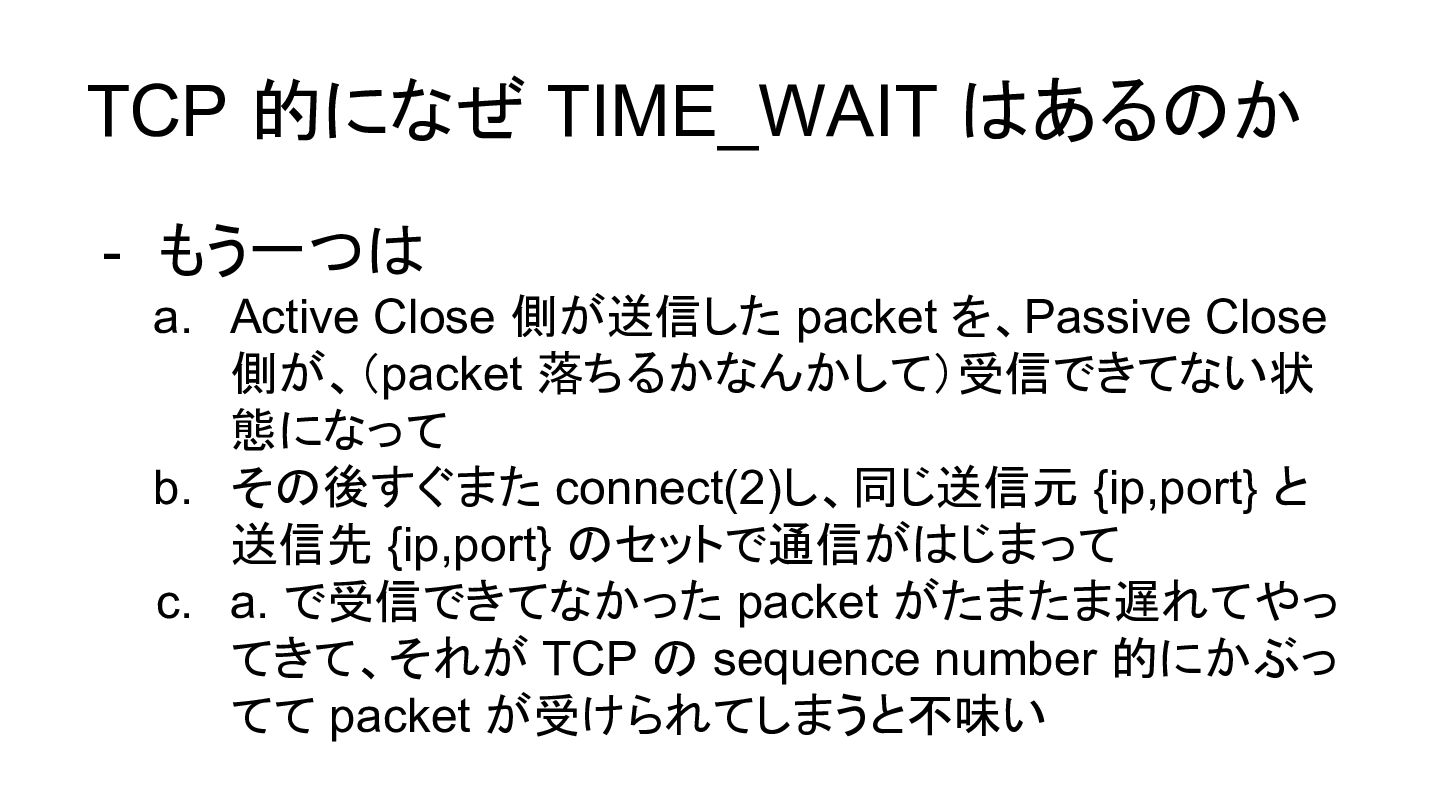

14. TCP 的になぜ TIME_WAIT はあるのか - もう一つは a. Active Close 側が送信した packet を、Passive Close 側が、（packet 落ちるかなんかして）受信できてない状 態になって b. その後すぐまた connect(2)し、同じ送信元 {ip,port} と 送信先 {ip,port} のセットで通信がはじまって c. a. で受信できてなかった packet がたまたま遅れてやっ てきて、それが TCP の sequence number 的にかぶっ てて packet が受けられてしまうと不味い

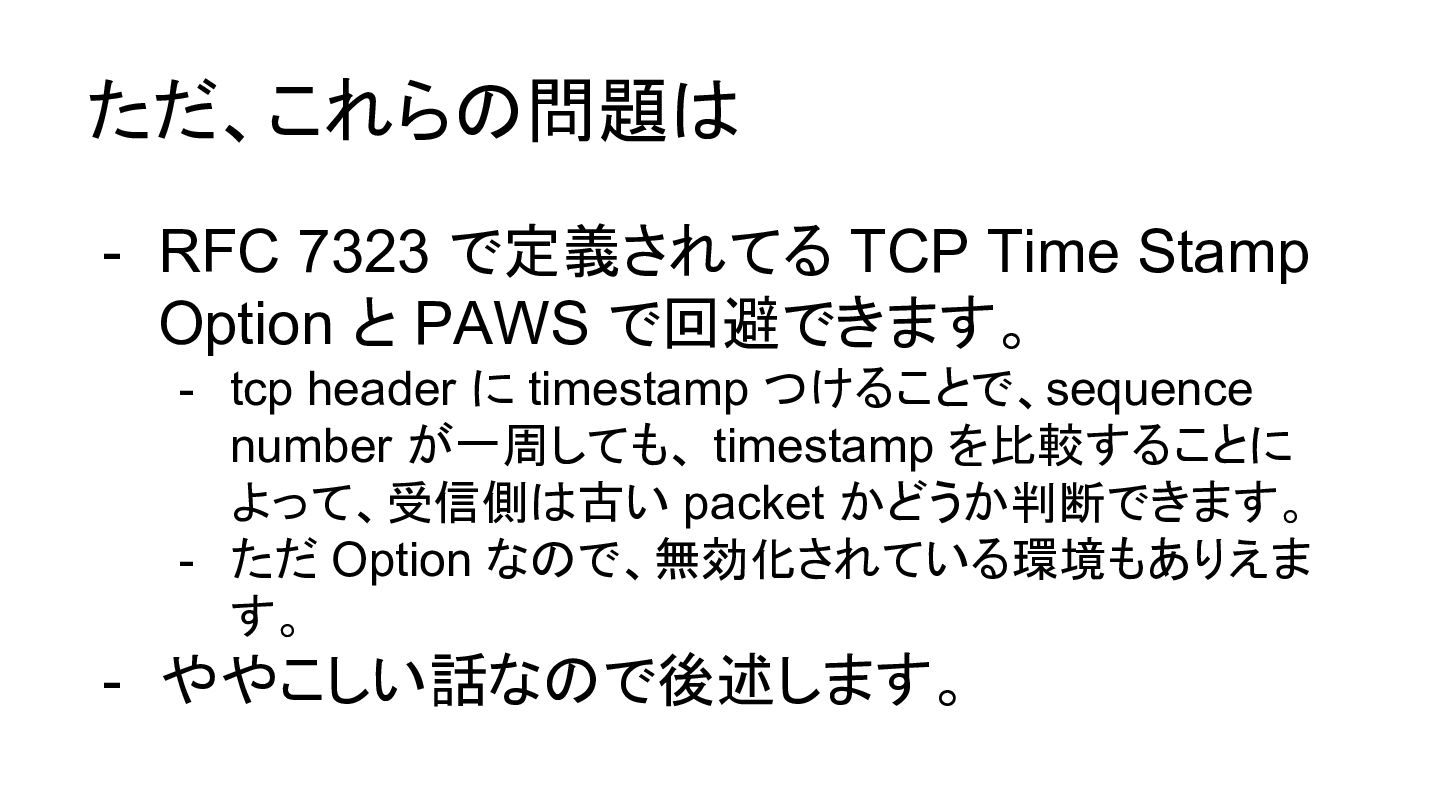

15. ただ、これらの問題は - RFC 7323 で定義されてる TCP Time Stamp Option と PAWS で回避できます。 - tcp header に timestamp つけることで、sequence number が一周しても、 timestamp を比較することに よって、受信側は古い packet かどうか判断できます。 - ただ Option なので、無効化されている環境もありえま す。 - ややこしい話なので後述します。
16. というわけで - これら二つの TCP 的な目的から TIME_WAIT という状態が必要で - TIME_WAIT で待ち続けている socket が多い 状態で connect(2) すると、 Linux は EADDRNOTAVAIL を返す可能性がある。 - そうであるならば、これら二つの TCP 的な目的 を満たしつつ、 EADDRNOTAVAIL が発生しな い状況にすればよい。

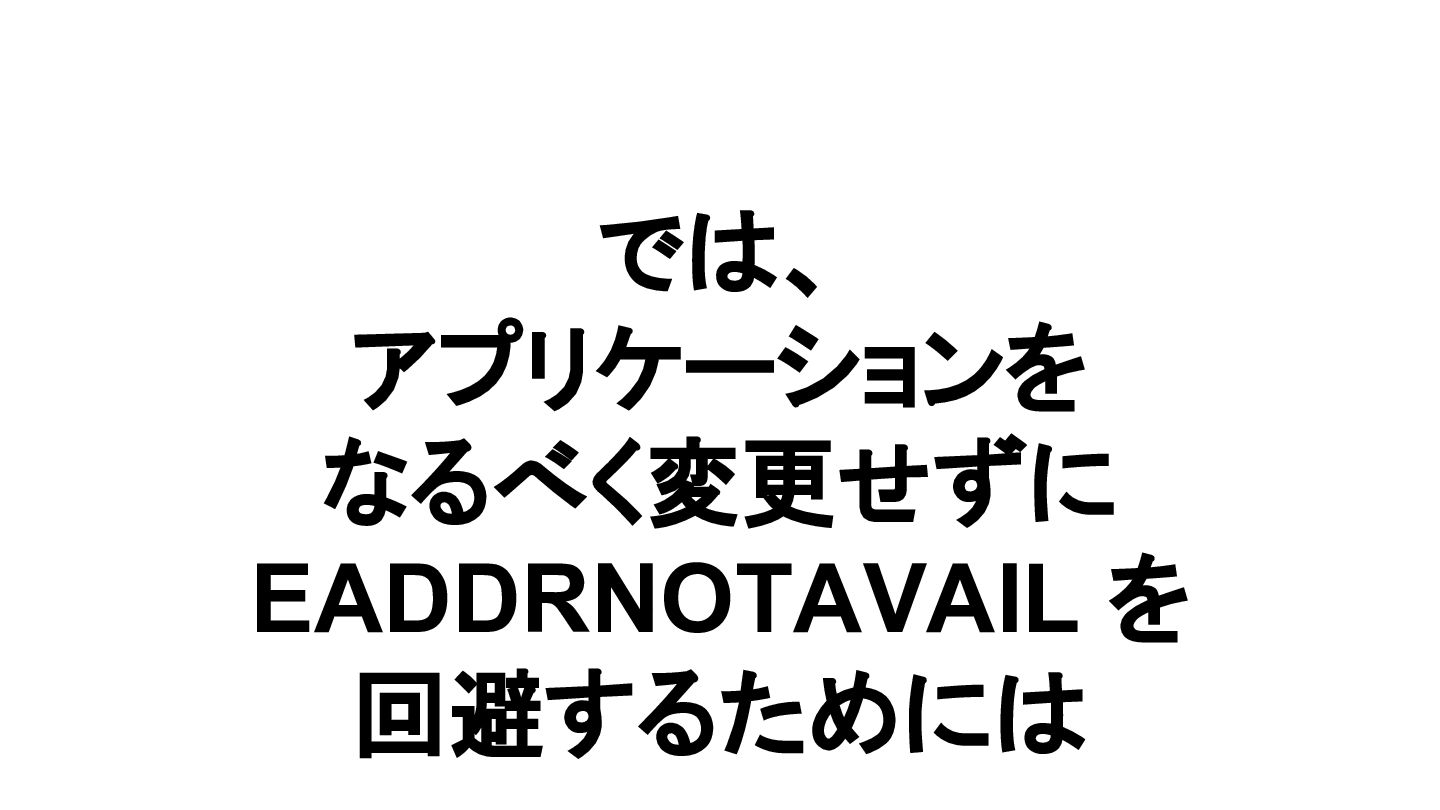

17. では、 アプリケーションを なるべく変更せずに EADDRNOTAVAIL を 回避するためには

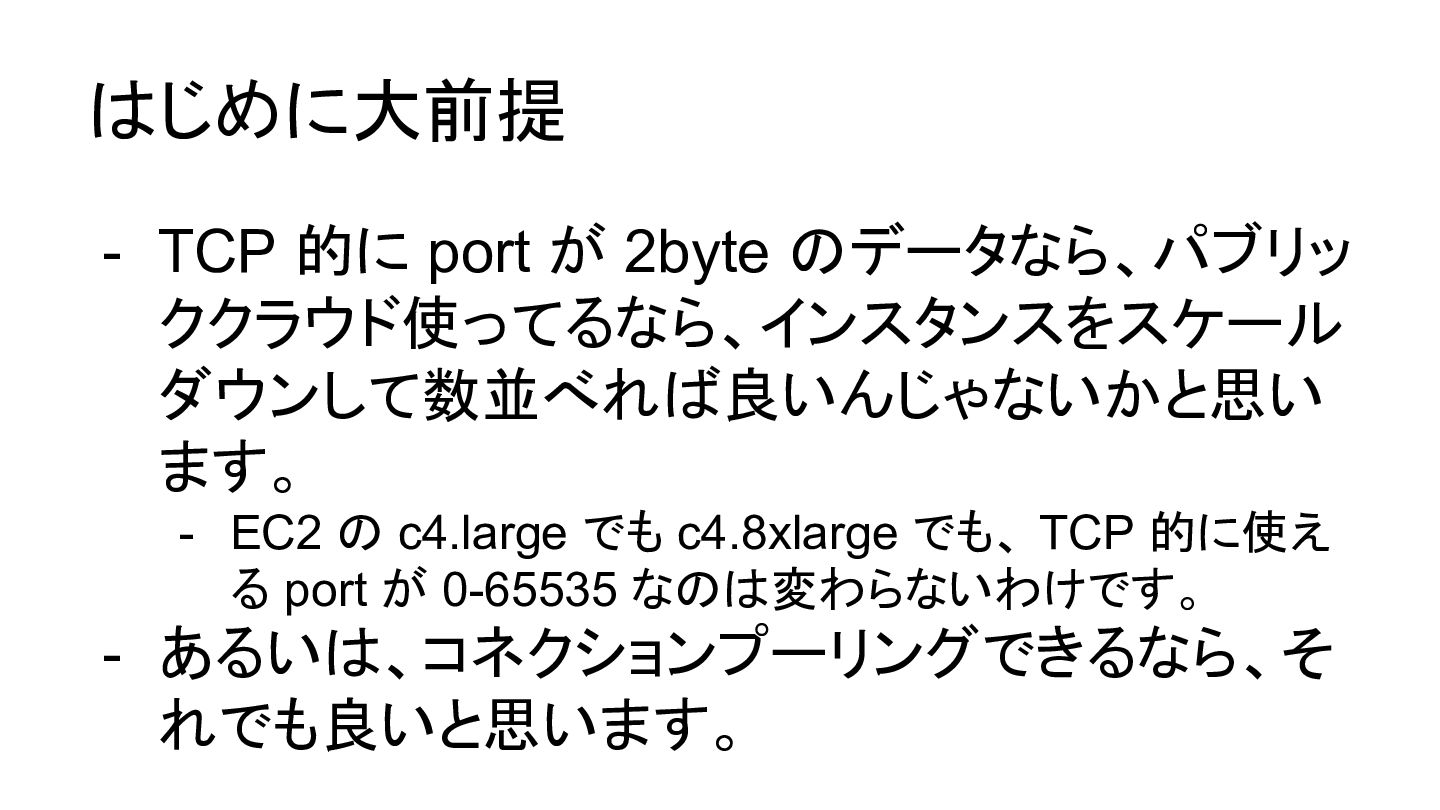

18. はじめに大前提 - TCP 的に port が 2byte のデータなら、パブリッ ククラウド使ってるなら、インスタンスをスケール ダウンして数並べれば良いんじゃないかと思い ます。 - EC2 の c4.large でも c4.8xlarge でも、 TCP 的に使え る port が 0-65535 なのは変わらないわけです。 - あるいは、コネクションプーリングできるなら、そ れでも良いと思います。

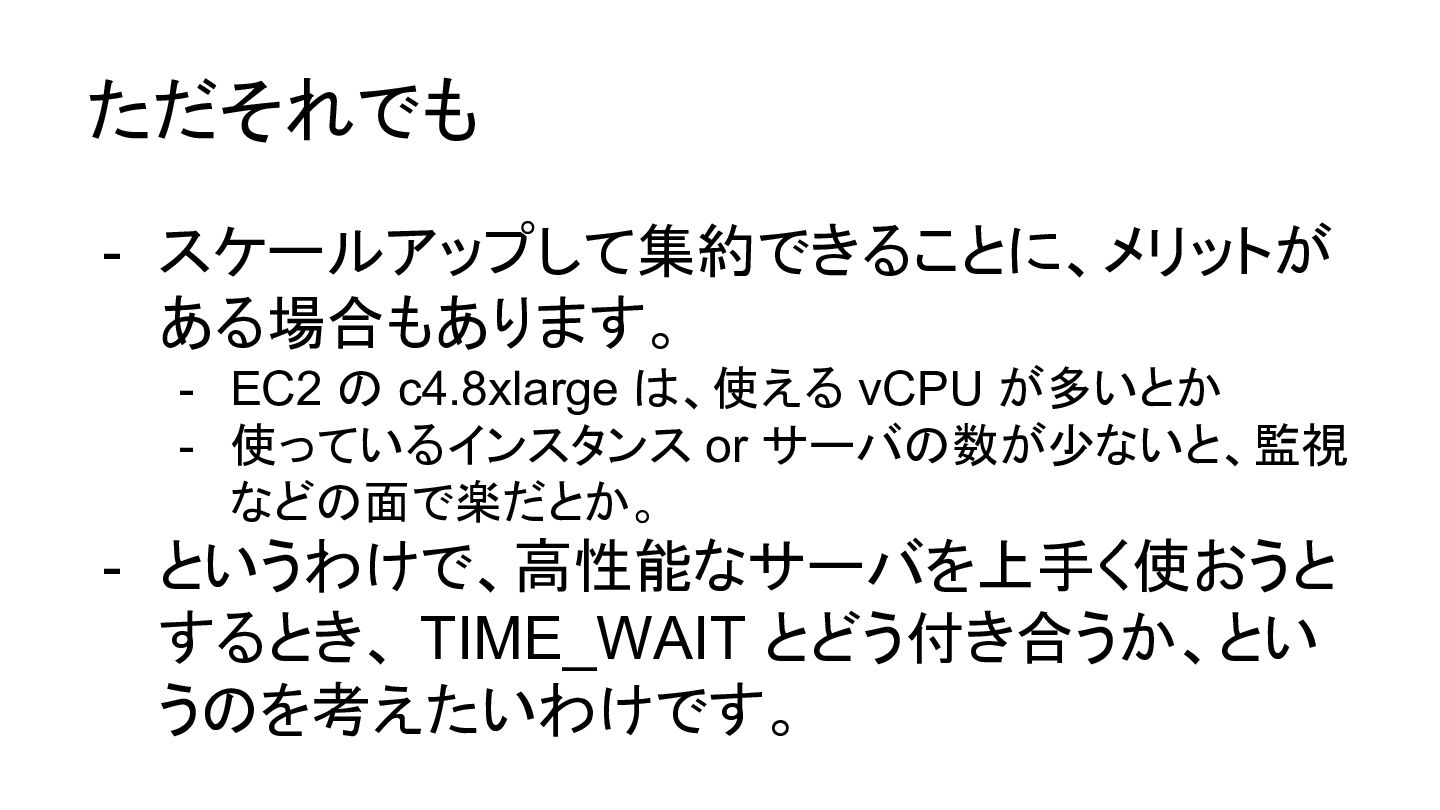

19. ただそれでも - スケールアップして集約できることに、メリットが ある場合もあります。 - EC2 の c4.8xlarge は、使える vCPU が多いとか - 使っているインスタンス or サーバの数が少ないと、監視 などの面で楽だとか。 - というわけで、高性能なサーバを上手く使おうと するとき、 TIME_WAIT とどう付き合うか、とい うのを考えたいわけです。

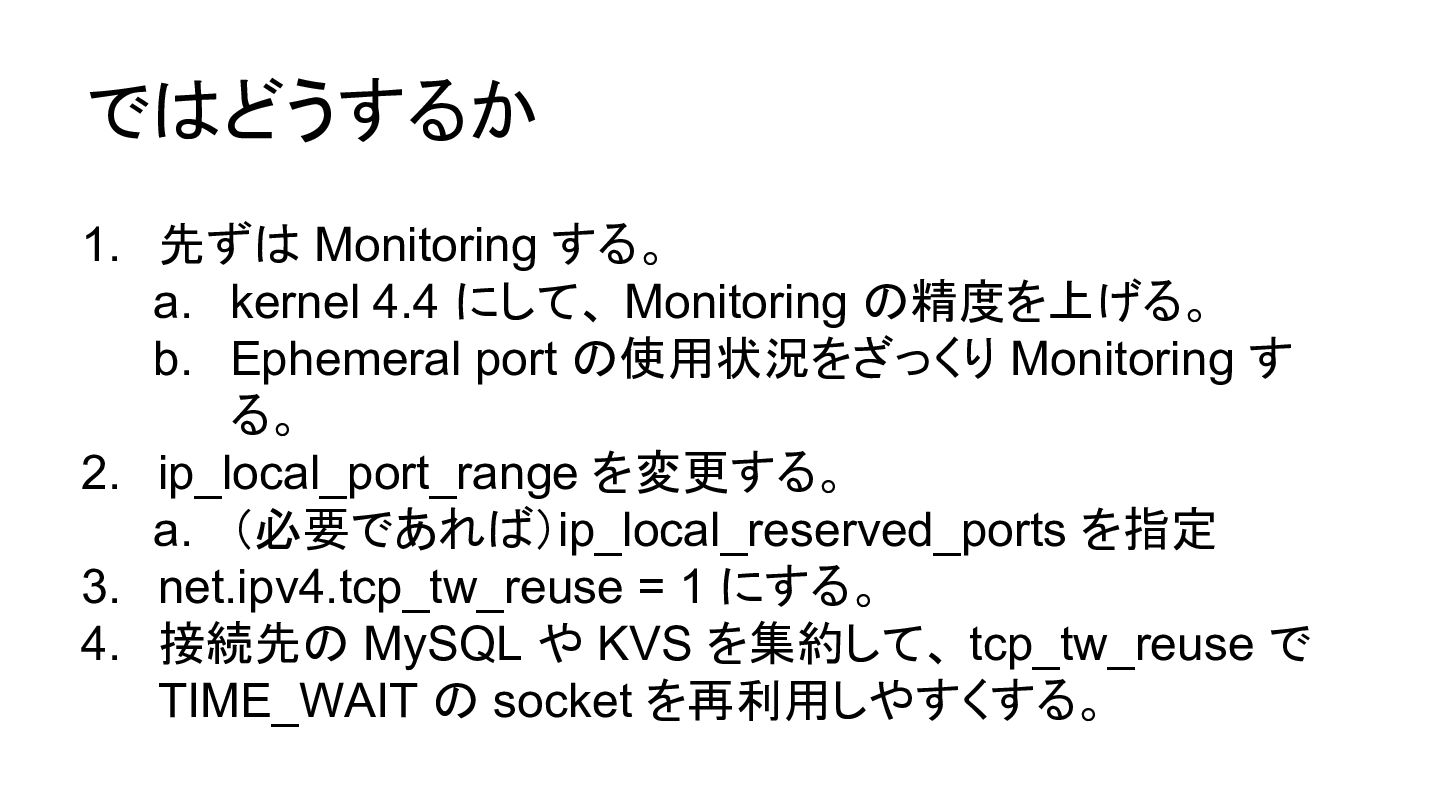

20. ではどうするか 1. 先ずは Monitoring する。 a. kernel 4.4 にして、 Monitoring の精度を上げる。 b. Ephemeral port の使用状況をざっくり Monitoring す る。 2. ip_local_port_range を変更する。 a. （必要であれば）ip_local_reserved_ports を指定 3. net.ipv4.tcp_tw_reuse = 1 にする。 4. 接続先の MySQL や KVS を集約して、 tcp_tw_reuse で TIME_WAIT の socket を再利用しやすくする。

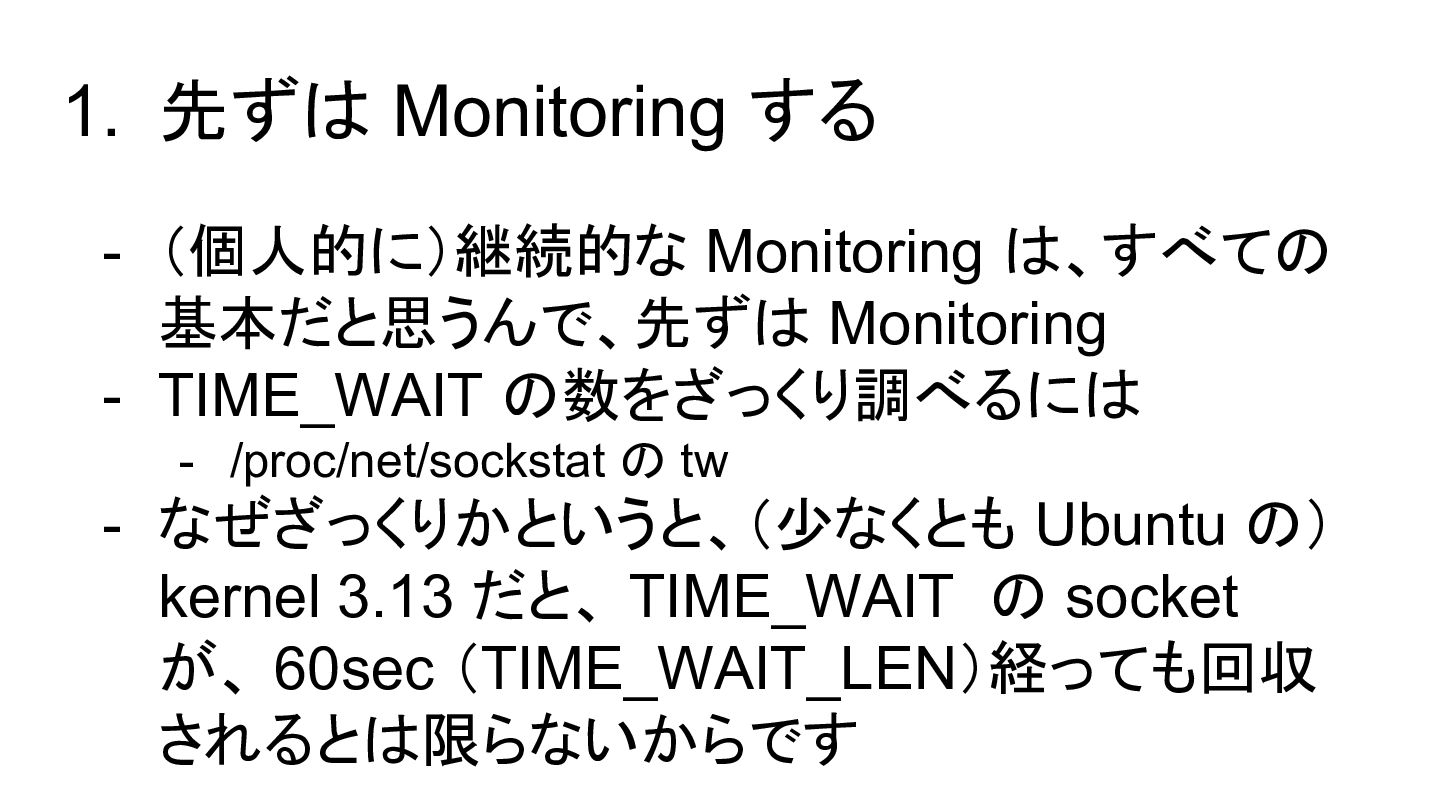

21. 1. 先ずは Monitoring する - （個人的に）継続的な Monitoring は、すべての 基本だと思うんで、先ずは Monitoring - TIME_WAIT の数をざっくり調べるには - /proc/net/sockstat の tw - なぜざっくりかというと、（少なくとも Ubuntu の） kernel 3.13 だと、 TIME_WAIT の socket が、 60sec （TIME_WAIT_LEN）経っても回収 されるとは限らないからです

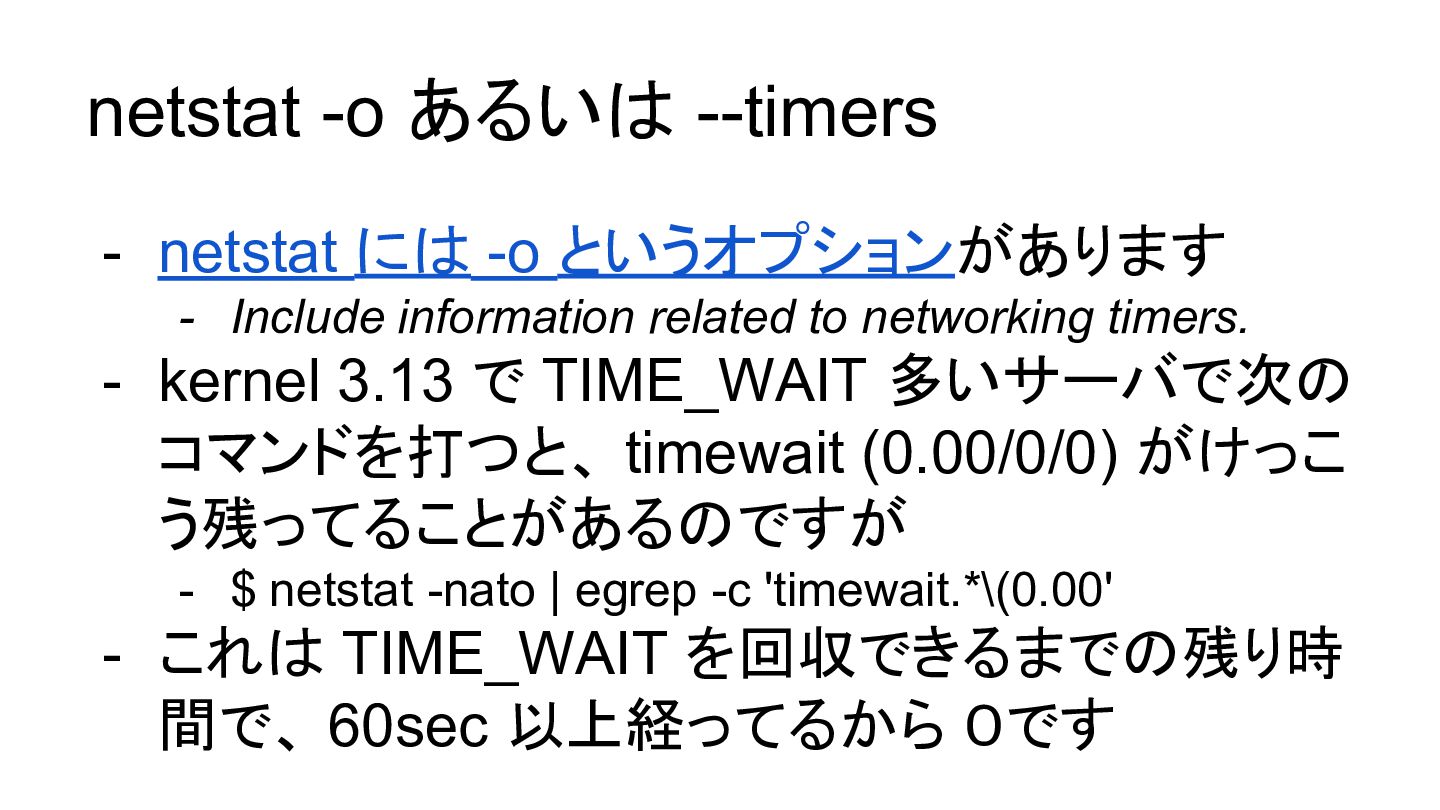

22. netstat -o あるいは --timers - netstat には -o というオプションがあります - Include information related to networking timers. - kernel 3.13 で TIME_WAIT 多いサーバで次の コマンドを打つと、 timewait (0.00/0/0) がけっこ う残ってることがあるのですが - $ netstat -nato | egrep -c 'timewait.*\(0.00' - これは TIME_WAIT を回収できるまでの残り時 間で、 60sec 以上経ってるから ０です

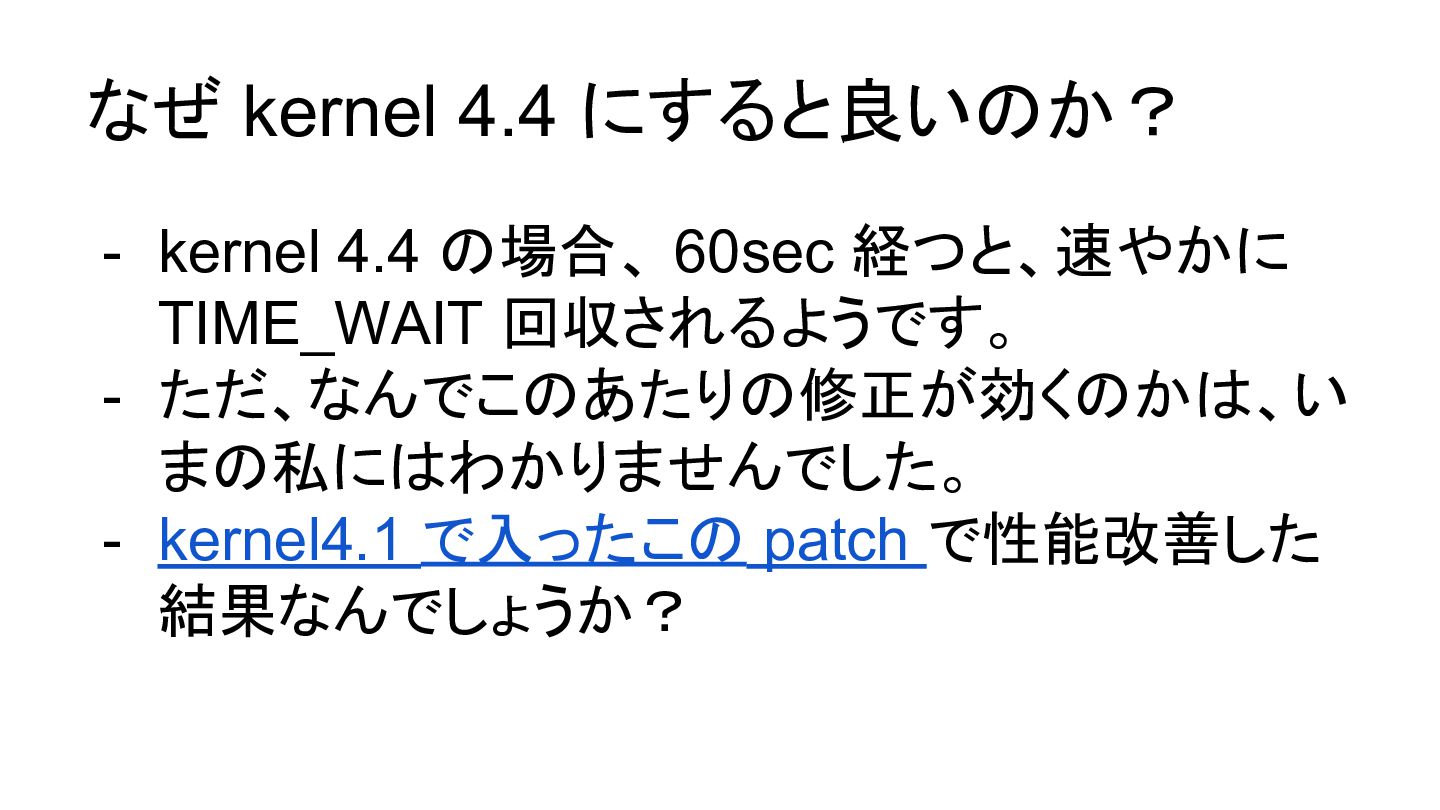

23. なぜ kernel 4.4 にすると良いのか？ - kernel 4.4 の場合、 60sec 経つと、速やかに TIME_WAIT 回収されるようです。 - ただ、なんでこのあたりの修正が効くのかは、い まの私にはわかりませんでした。 - kernel4.1 で入ったこの patch で性能改善した 結果なんでしょうか？

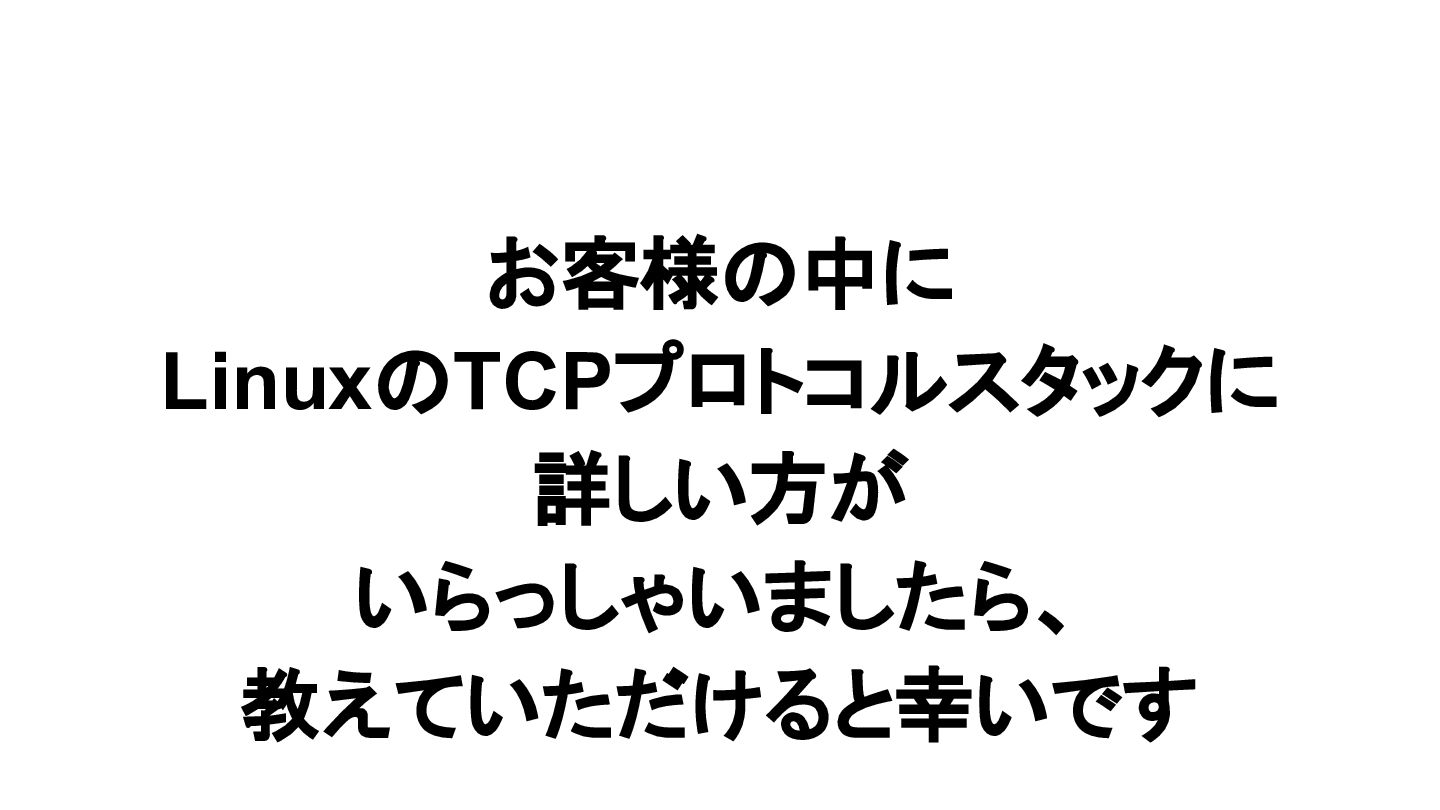

24. お客様の中に LinuxのTCPプロトコルスタックに 詳しい方が いらっしゃいましたら、 教えていただけると幸いです

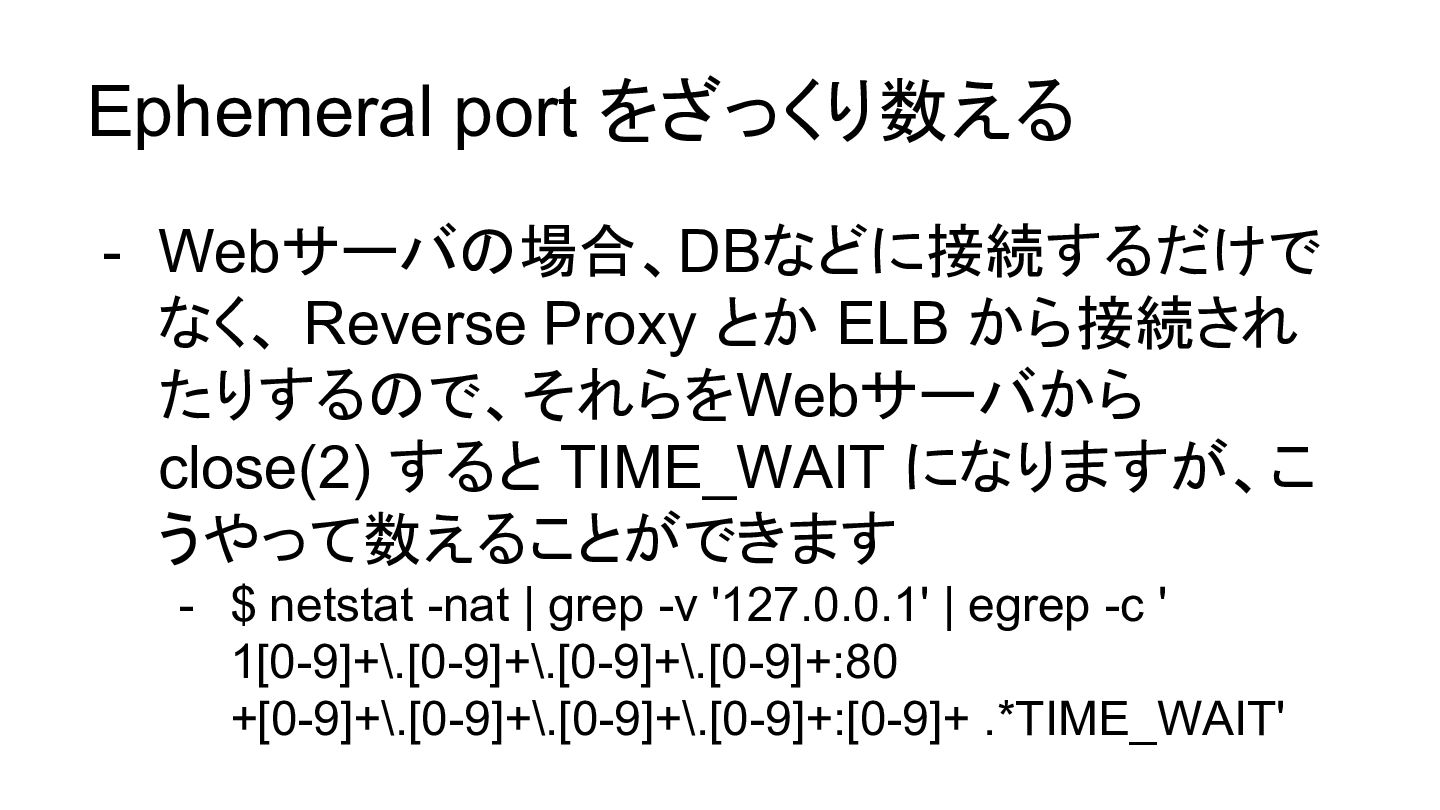

25. Ephemeral port をざっくり数える - Webサーバの場合、DBなどに接続するだけで なく、 Reverse Proxy とか ELB から接続され たりするので、それらをWebサーバから close(2) すると TIME_WAIT になりますが、こ うやって数えることができます - $ netstat -nat | grep -v '127.0.0.1' | egrep -c ' 1[0-9]+\.[0-9]+\.[0-9]+\.[0-9]+:80 +[0-9]+\.[0-9]+\.[0-9]+\.[0-9]+:[0-9]+ .*TIME_WAIT'

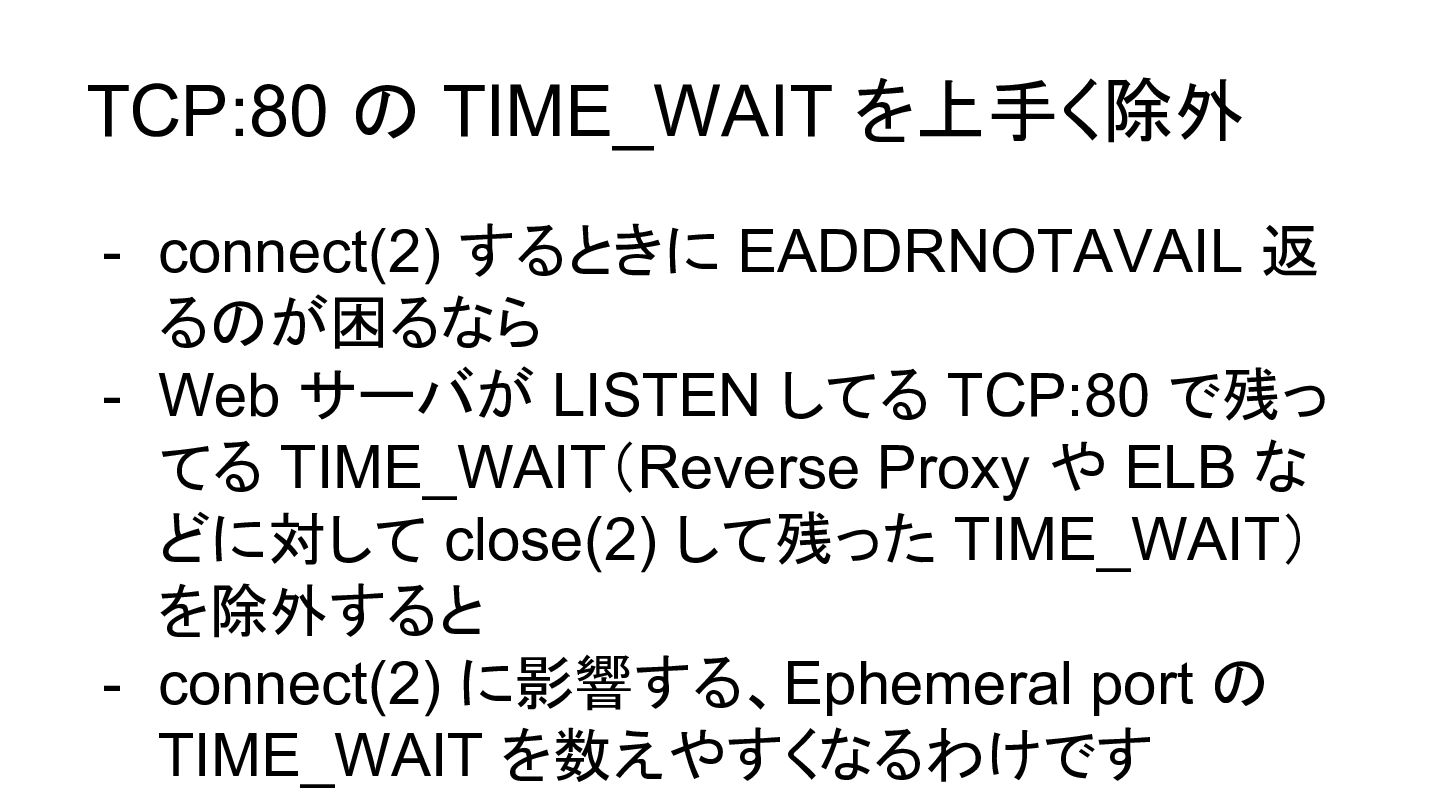

26. TCP:80 の TIME_WAIT を上手く除外 - connect(2) するときに EADDRNOTAVAIL 返 るのが困るなら - Web サーバが LISTEN してる TCP:80 で残っ てる TIME_WAIT（Reverse Proxy や ELB な どに対して close(2) して残った TIME_WAIT） を除外すると - connect(2) に影響する、Ephemeral port の TIME_WAIT を数えやすくなるわけです

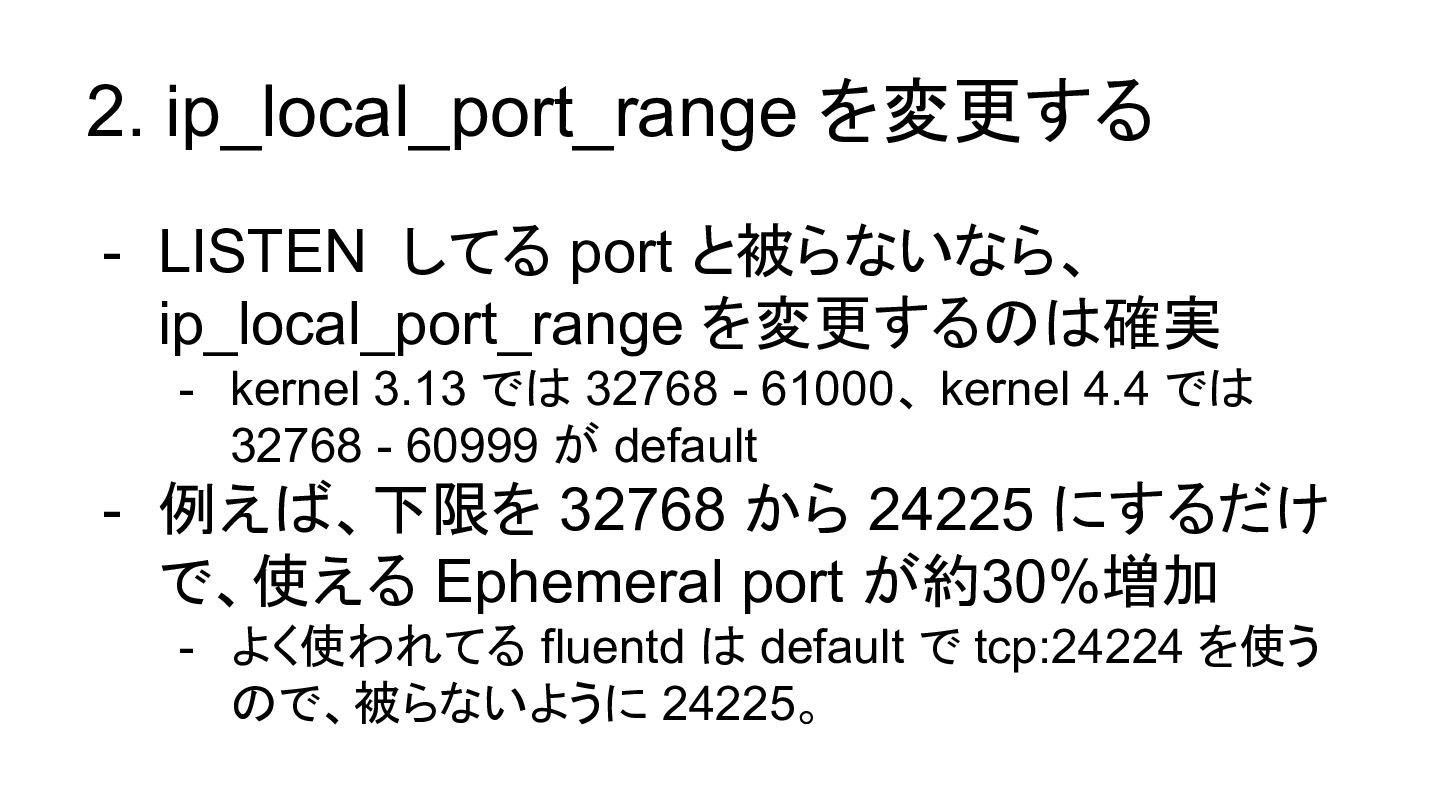

27. 2. ip_local_port_range を変更する - LISTEN してる port と被らないなら、 ip_local_port_range を変更するのは確実 - kernel 3.13 では 32768 - 61000、 kernel 4.4 では 32768 - 60999 が default - 例えば、下限を 32768 から 24225 にするだけ で、使える Ephemeral port が約30%増加 - よく使われてる fluentd は default で tcp:24224 を使う ので、被らないように 24225。

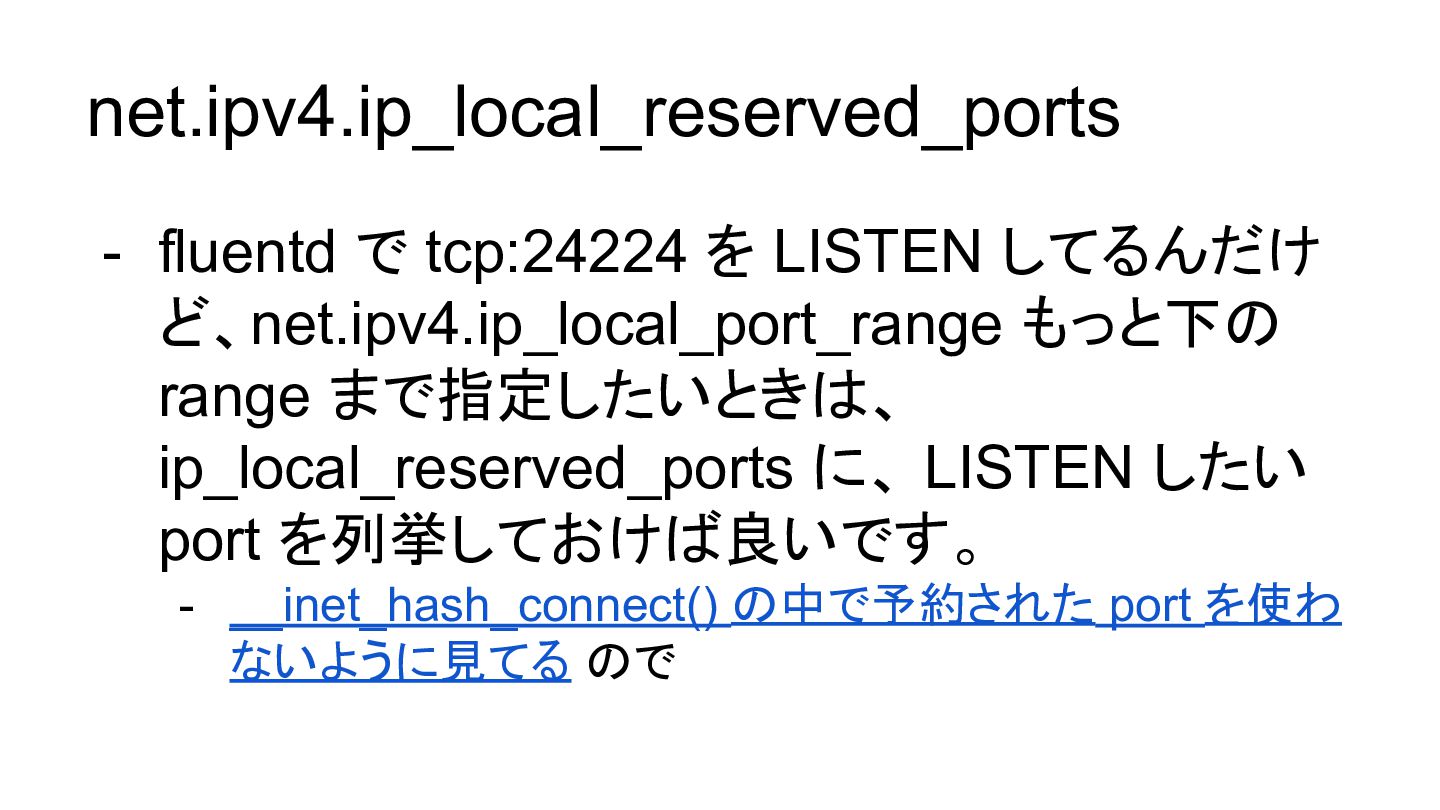

28. net.ipv4.ip_local_reserved_ports - fluentd で tcp:24224 を LISTEN してるんだけ ど、net.ipv4.ip_local_port_range もっと下の range まで指定したいときは、 ip_local_reserved_ports に、 LISTEN したい port を列挙しておけば良いです。 - __inet_hash_connect() の中で予約された port を使わ ないように見てる ので

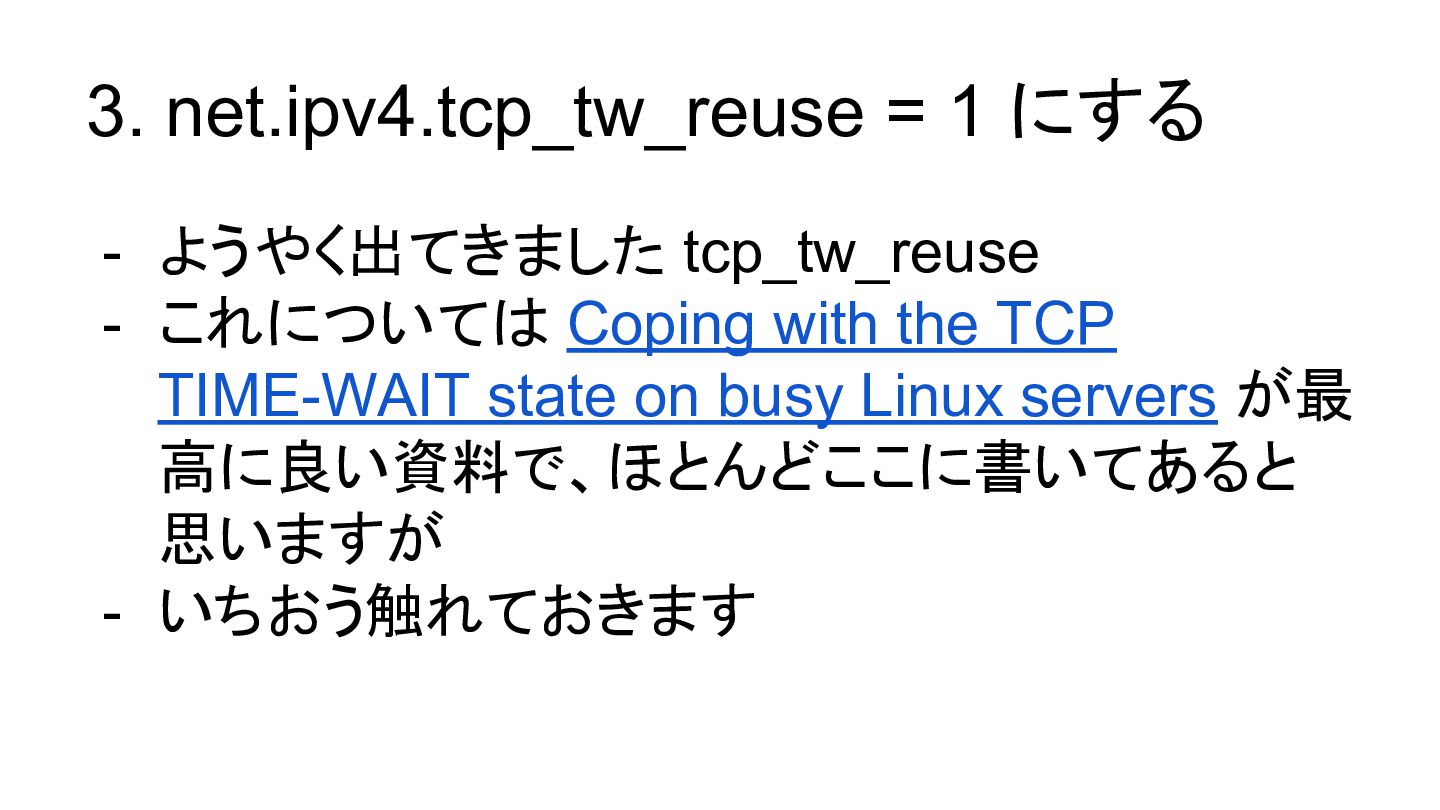

29. 3. net.ipv4.tcp_tw_reuse = 1 にする - ようやく出てきました tcp_tw_reuse - これについては Coping with the TCP TIME-WAIT state on busy Linux servers が最 高に良い資料で、ほとんどここに書いてあると 思いますが - いちおう触れておきます

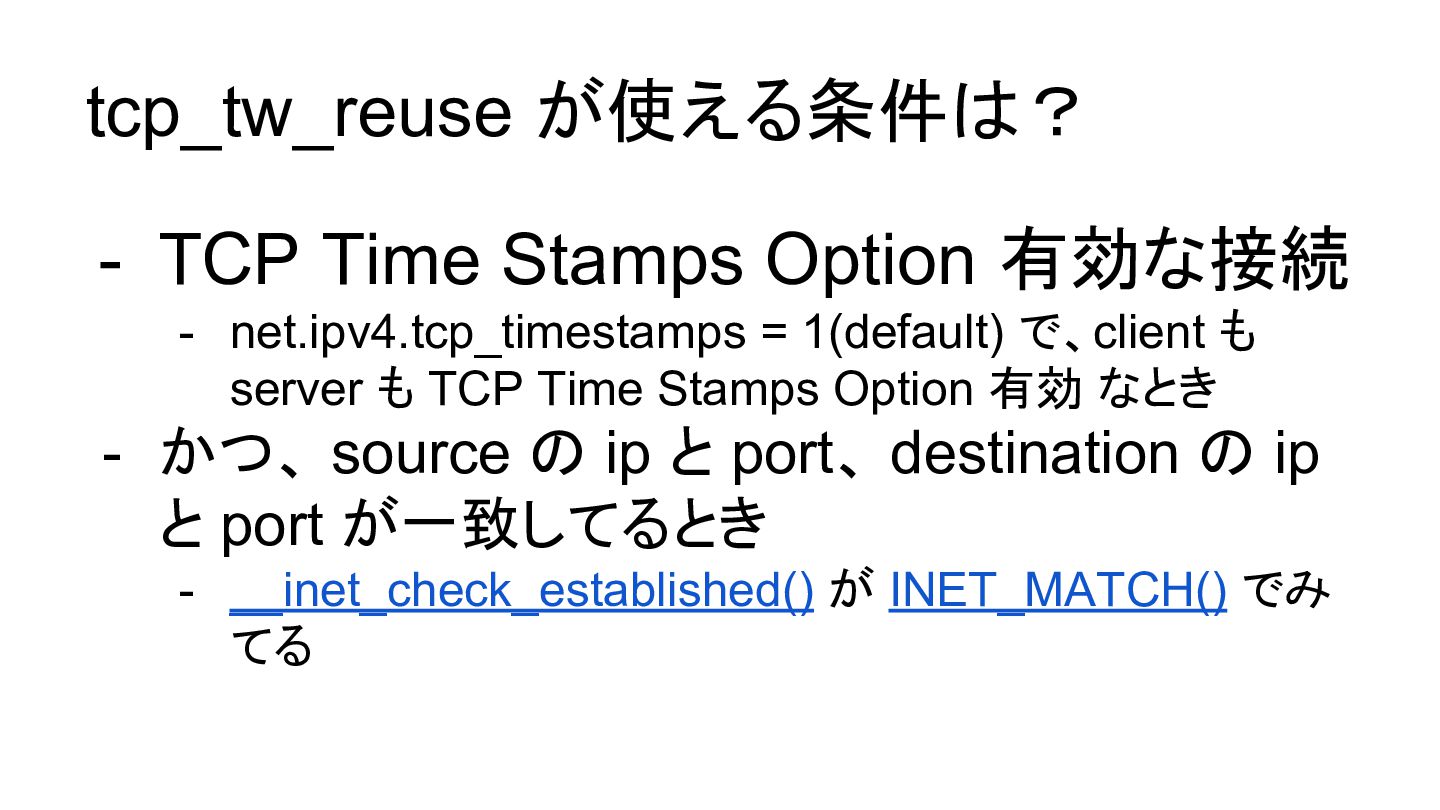

30. tcp_tw_reuse が使える条件は？ - TCP Time Stamps Option 有効な接続 - net.ipv4.tcp_timestamps = 1(default) で、client も server も TCP Time Stamps Option 有効 なとき - かつ、 source の ip と port、 destination の ip と port が一致してるとき - __inet_check_established() が INET_MATCH() でみ てる

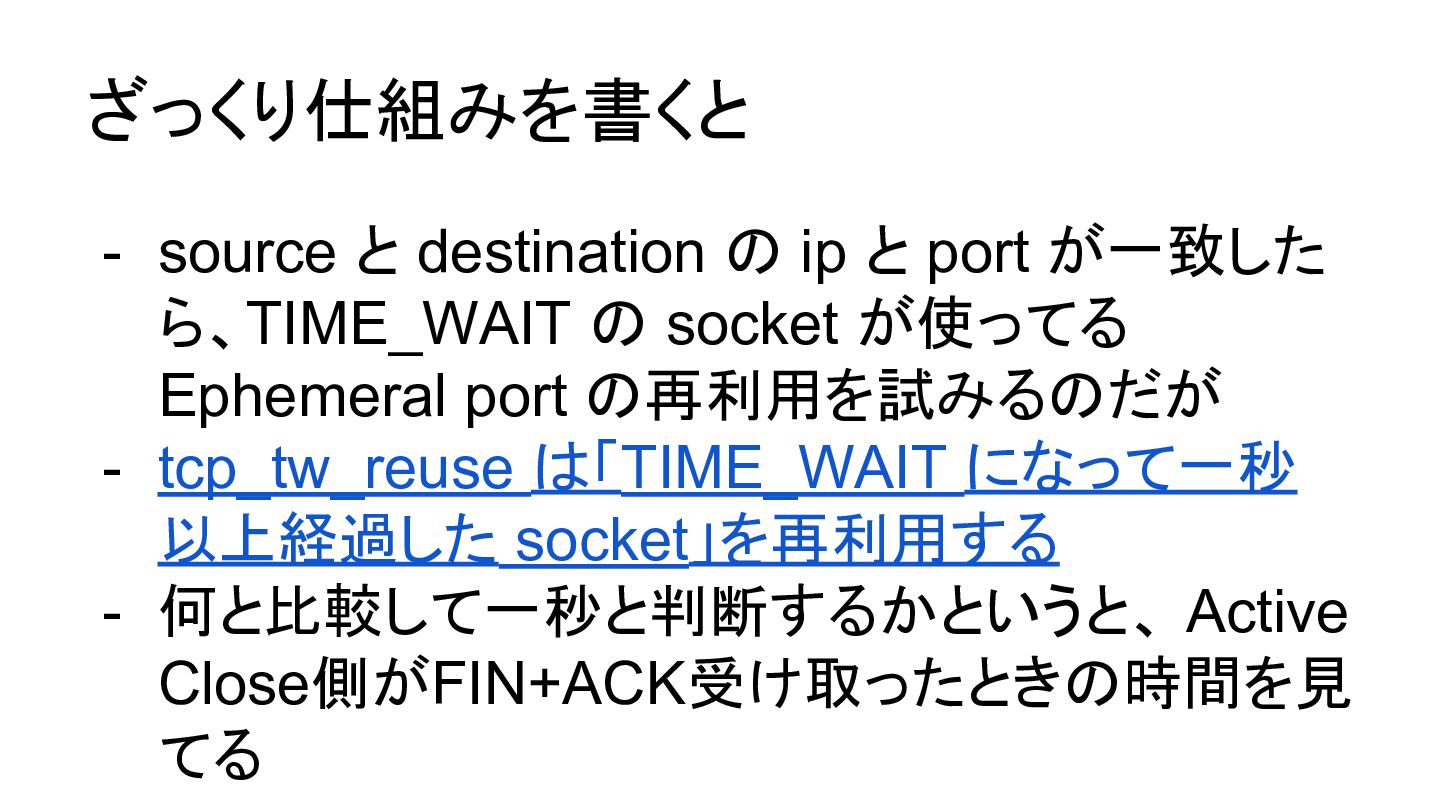

31. ざっくり仕組みを書くと - source と destination の ip と port が一致した ら、TIME_WAIT の socket が使ってる Ephemeral port の再利用を試みるのだが - tcp_tw_reuse は「TIME_WAIT になって一秒 以上経過した socket」を再利用する - 何と比較して一秒と判断するかというと、 Active Close側がFIN+ACK受け取ったときの時間を見 てる

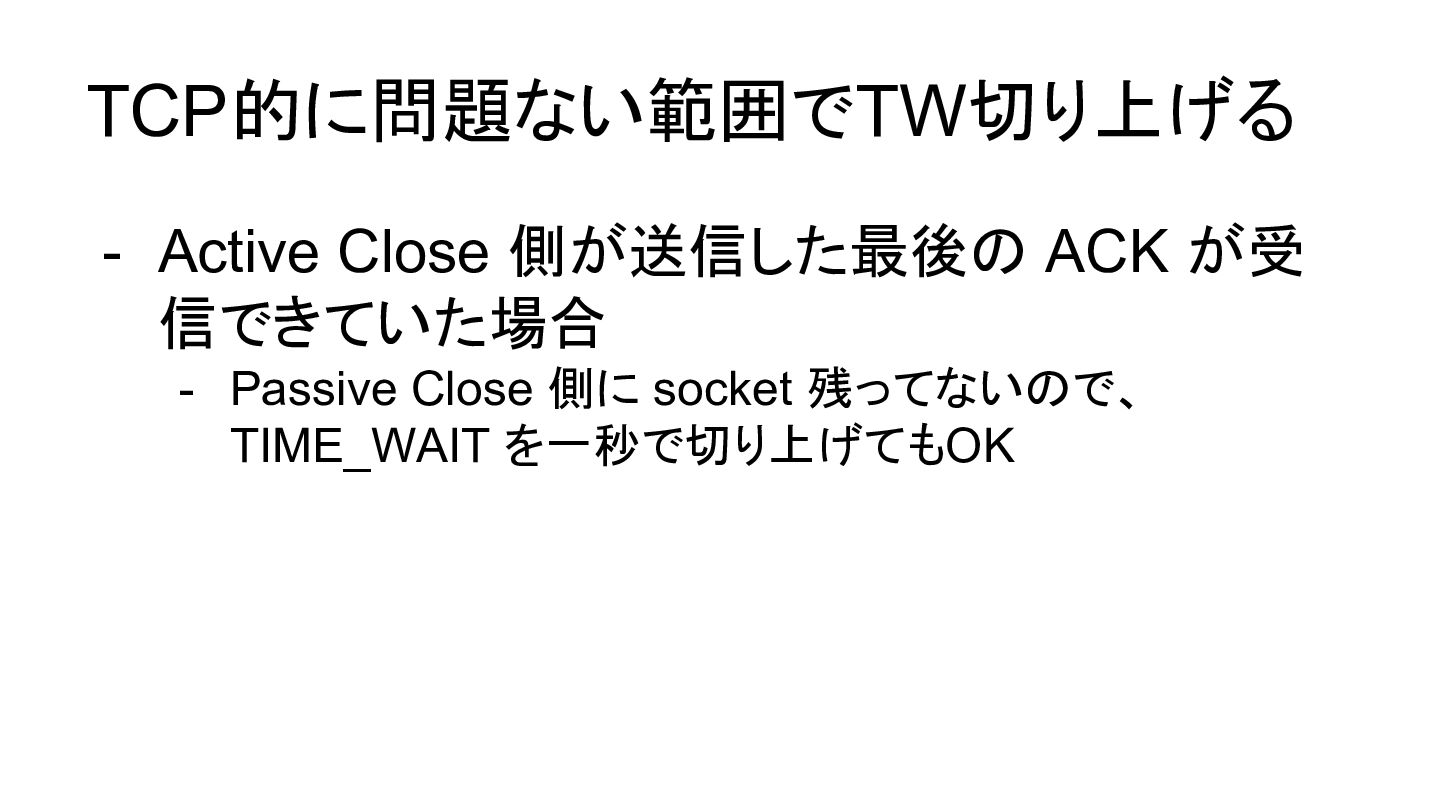

32. TCP的に問題ない範囲でTW切り上げる - Active Close 側が送信した最後の ACK が受 信できていた場合 - Passive Close 側に socket 残ってないので、 TIME_WAIT を一秒で切り上げてもOK

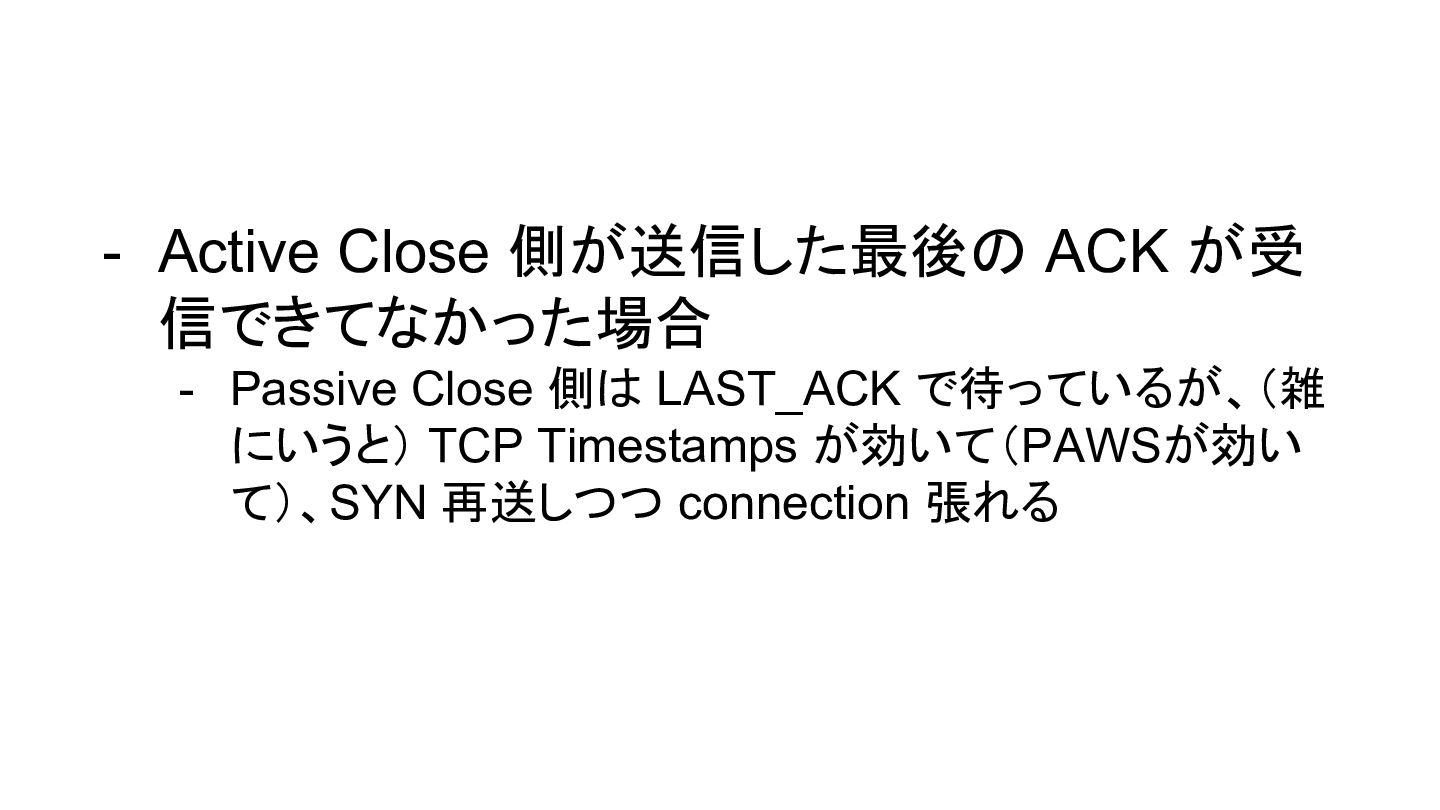

33. - Active Close 側が送信した最後の ACK が受 信できてなかった場合 - Passive Close 側は LAST_ACK で待っているが、（雑 にいうと） TCP Timestamps が効いて（PAWSが効い て）、SYN 再送しつつ connection 張れる

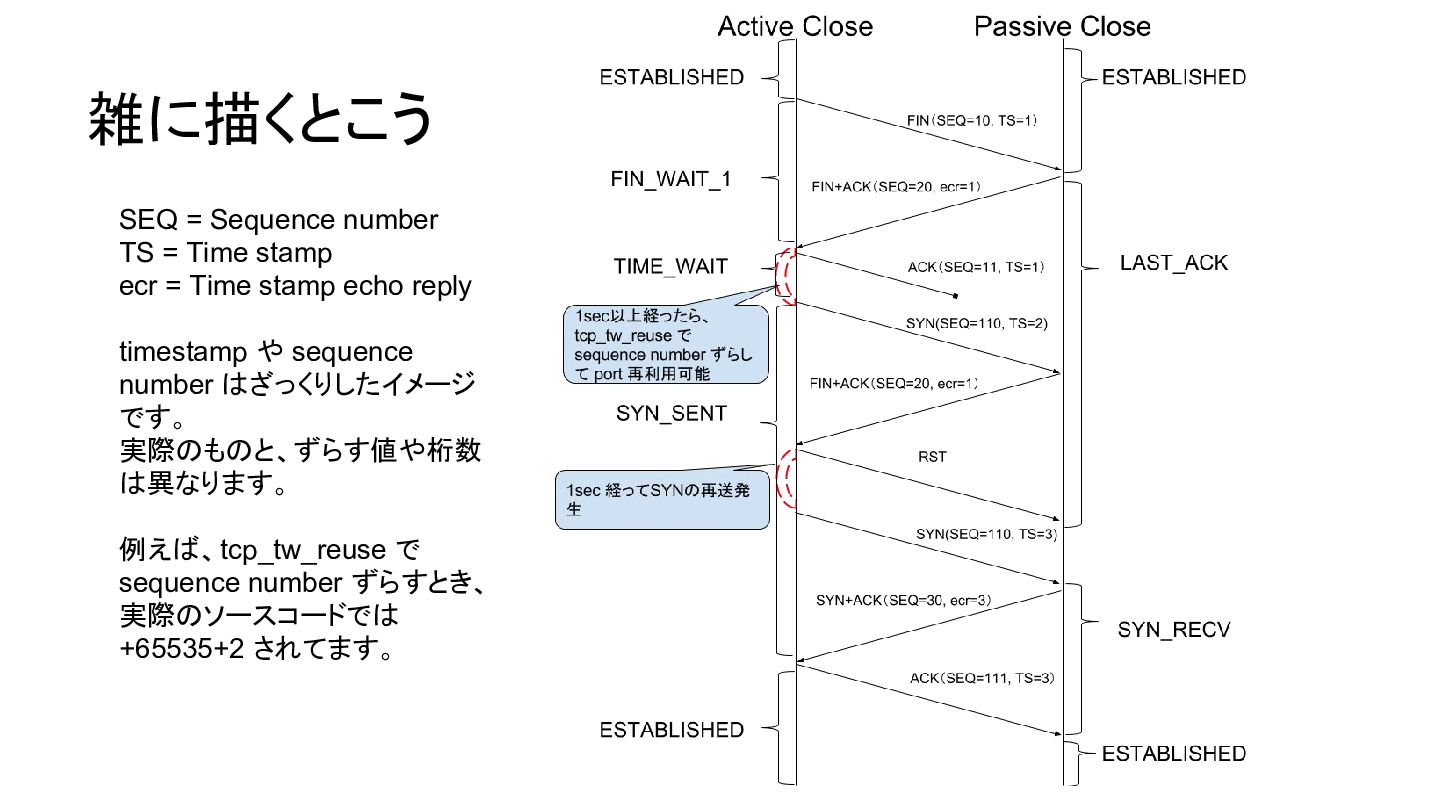

34. 雑に描くとこう SEQ = Sequence number TS = Time stamp ecr = Time stamp echo reply timestamp や sequence number はざっくりしたイメージ です。 実際のものと、ずらす値や桁数 は異なります。 例えば、tcp_tw_reuse で sequence number ずらすとき、 実際のソースコードでは +65535+2 されてます。

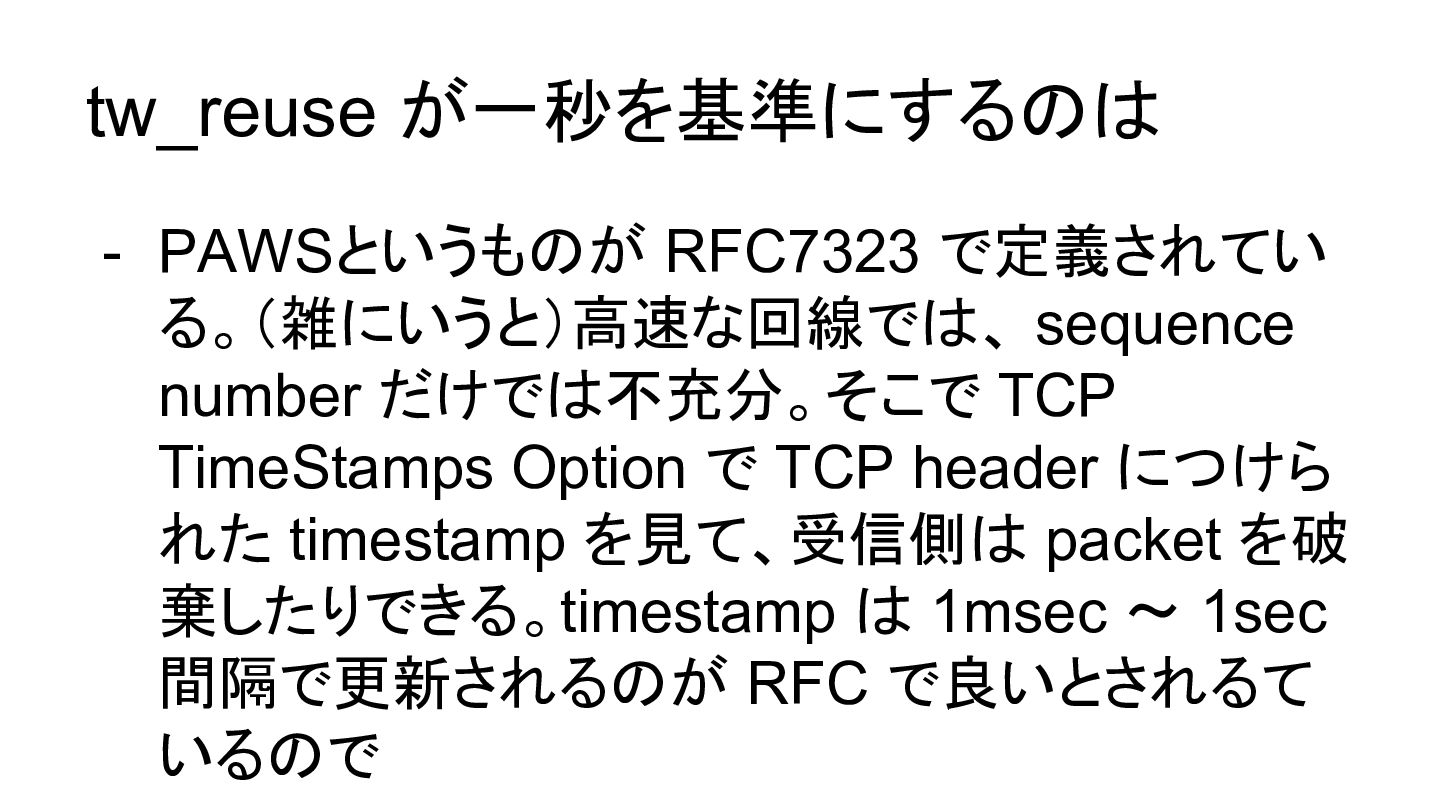

35. - PAWSというものが RFC7323 で定義されてい る。（雑にいうと）高速な回線では、 sequence number だけでは不充分。そこで TCP TimeStamps Option で TCP header につけら れた timestamp を見て、受信側は packet を破 棄したりできる。timestamp は 1msec ～ 1sec 間隔で更新されるのが RFC で良いとされるて いるので tw_reuse が一秒を基準にするのは

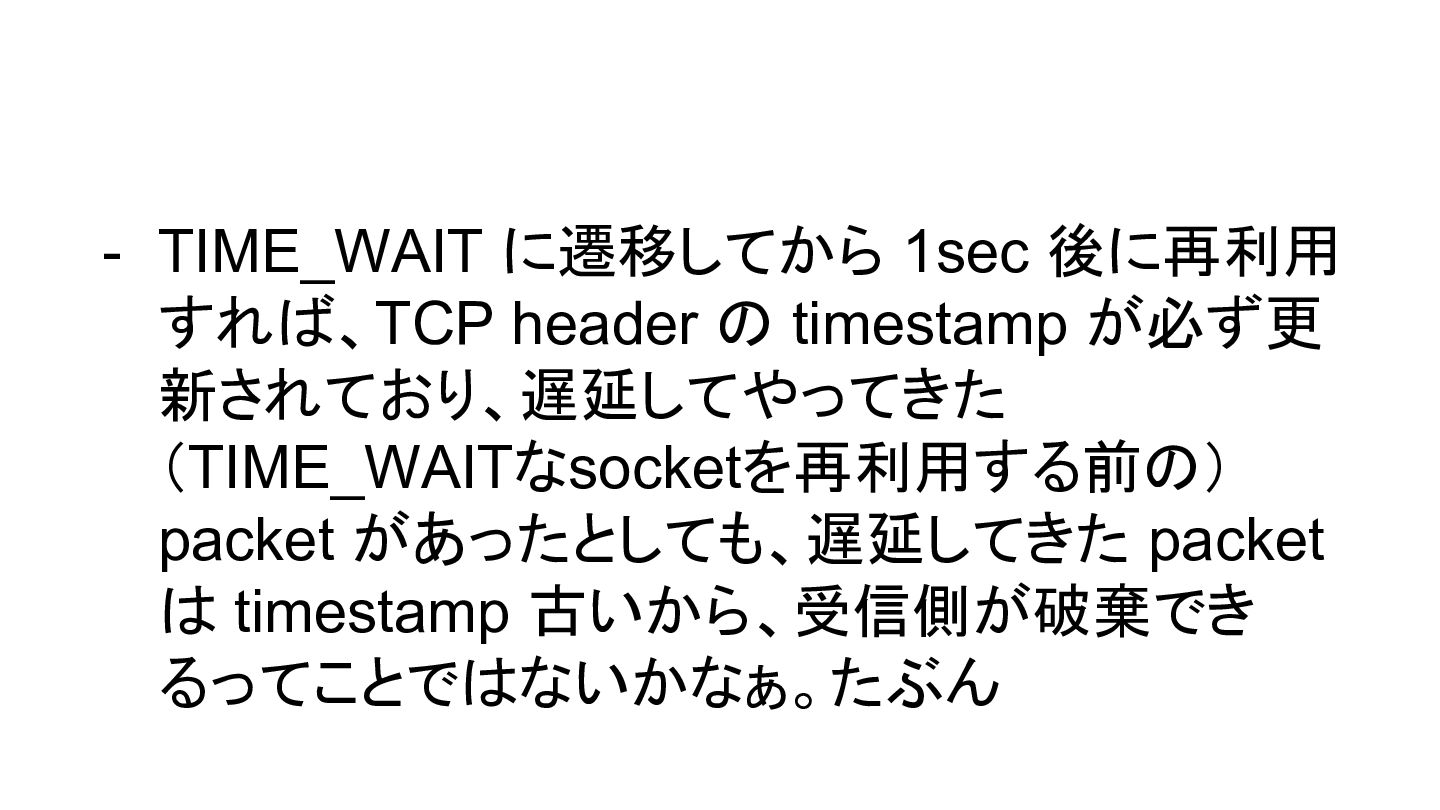

36. - TIME_WAIT に遷移してから 1sec 後に再利用 すれば、TCP header の timestamp が必ず更 新されており、遅延してやってきた （TIME_WAITなsocketを再利用する前の） packet があったとしても、遅延してきた packet は timestamp 古いから、受信側が破棄でき るってことではないかなぁ。たぶん

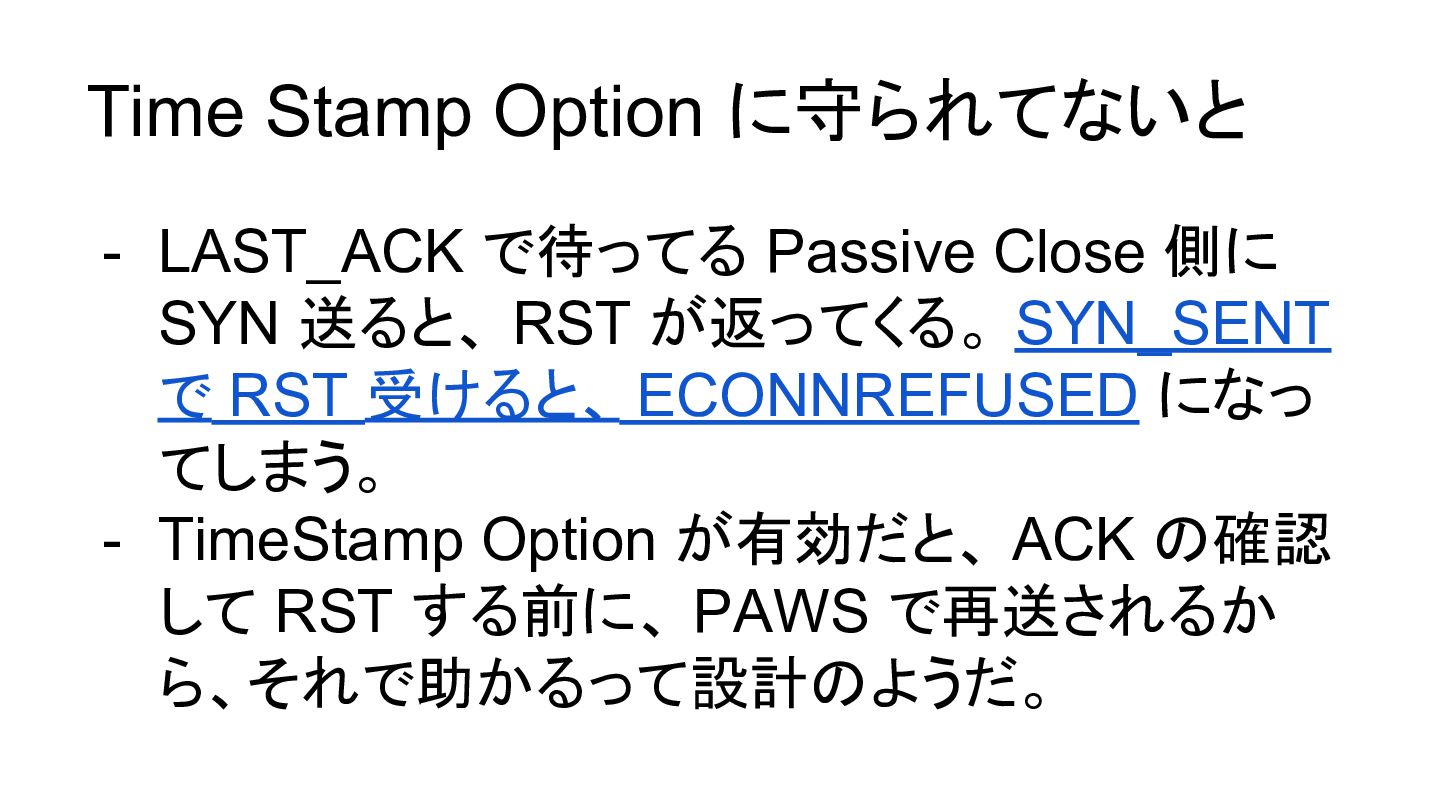

37. Time Stamp Option に守られてないと - LAST_ACK で待ってる Passive Close 側に SYN 送ると、 RST が返ってくる。 SYN_SENT で RST 受けると、 ECONNREFUSED になっ てしまう。 - TimeStamp Option が有効だと、 ACK の確認 して RST する前に、 PAWS で再送されるか ら、それで助かるって設計のようだ。

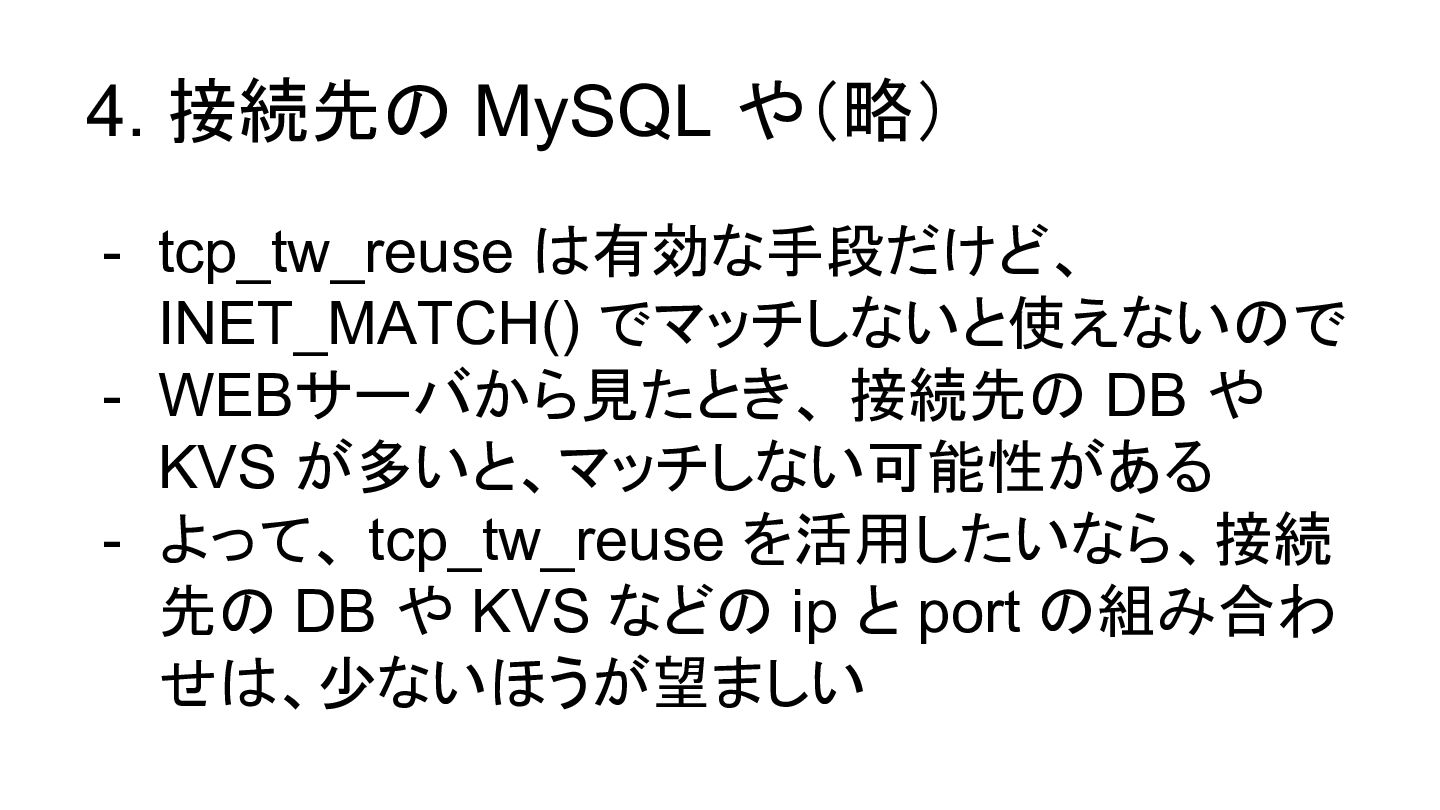

38. 4. 接続先の MySQL や（略） - tcp_tw_reuse は有効な手段だけど、 INET_MATCH() でマッチしないと使えないので - WEBサーバから見たとき、 接続先の DB や KVS が多いと、マッチしない可能性がある - よって、 tcp_tw_reuse を活用したいなら、接続 先の DB や KVS などの ip と port の組み合わ せは、少ないほうが望ましい

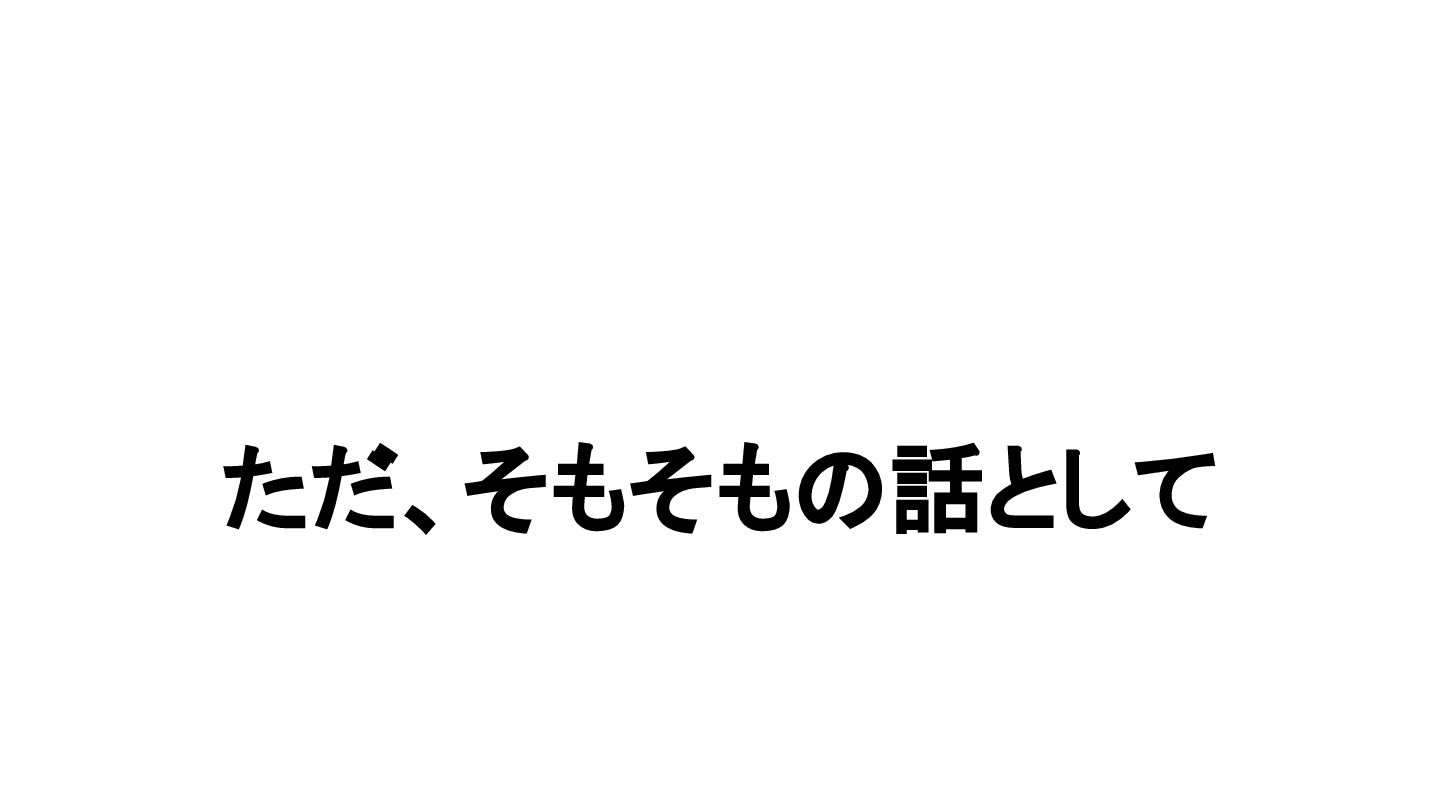

39. ただ、そもそもの話として

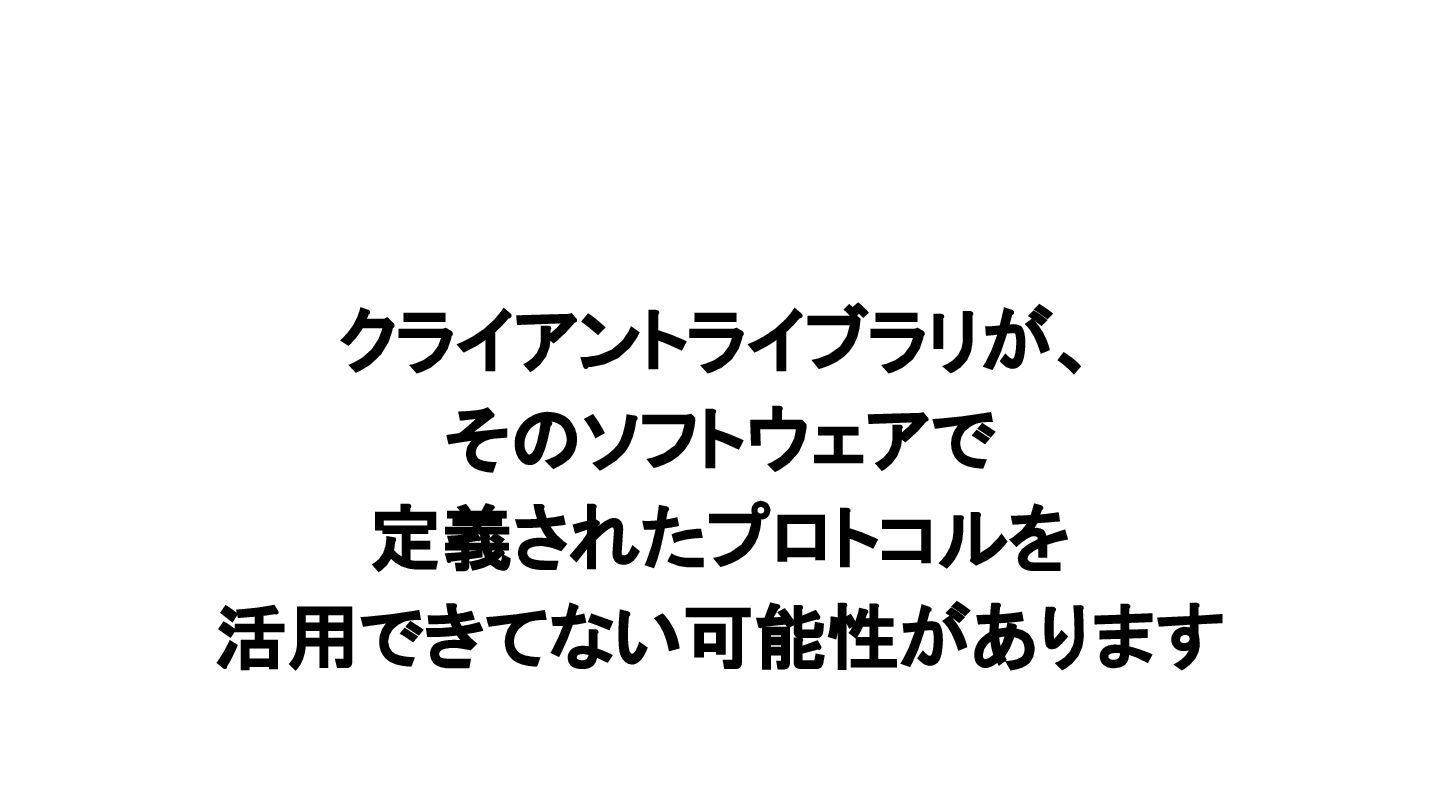

40. クライアントライブラリが、 そのソフトウェアで 定義されたプロトコルを 活用できてない可能性があります

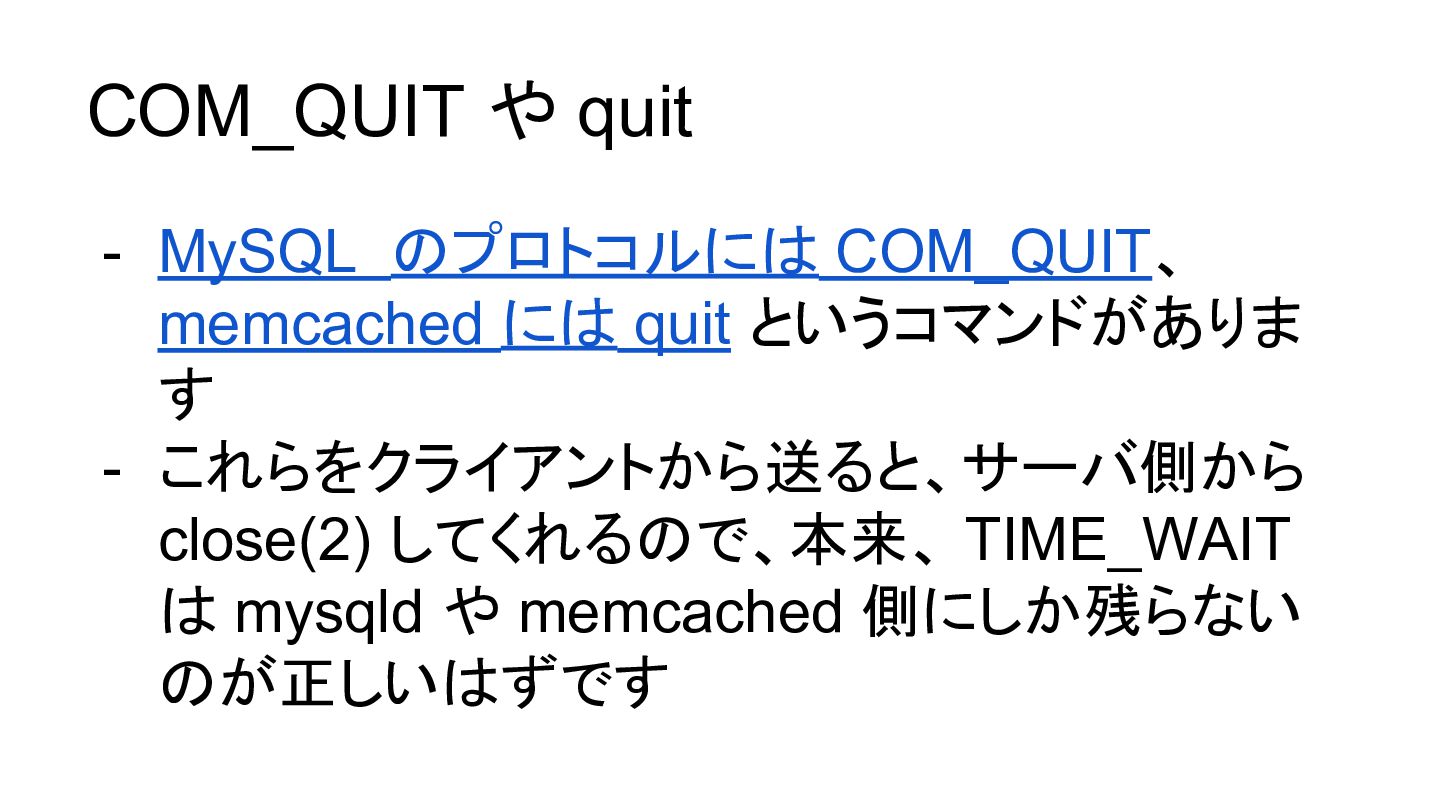

41. COM_QUIT や quit - MySQL のプロトコルには COM_QUIT、 memcached には quit というコマンドがありま す - これらをクライアントから送ると、サーバ側から close(2) してくれるので、本来、 TIME_WAIT は mysqld や memcached 側にしか残らない のが正しいはずです

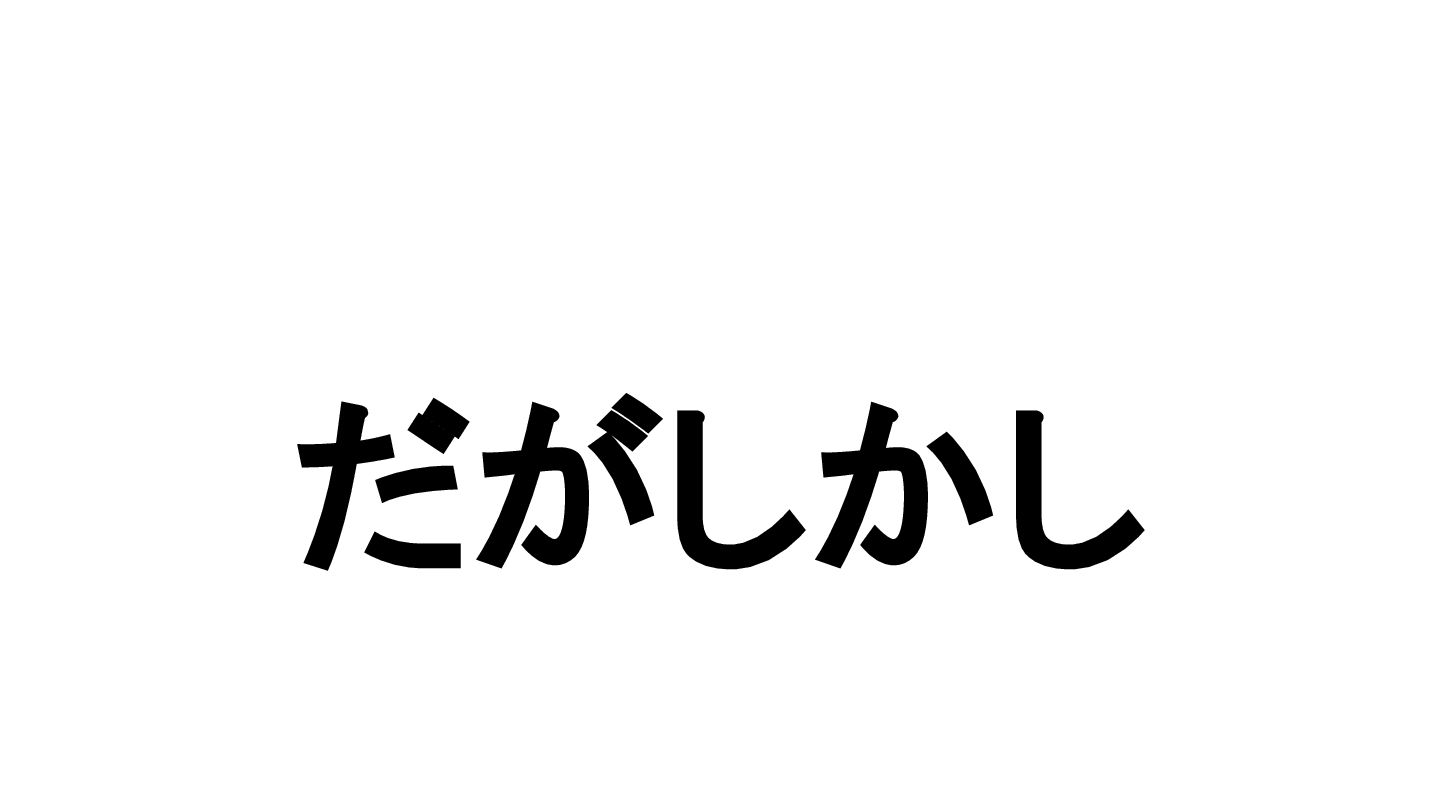

42. だがしかし

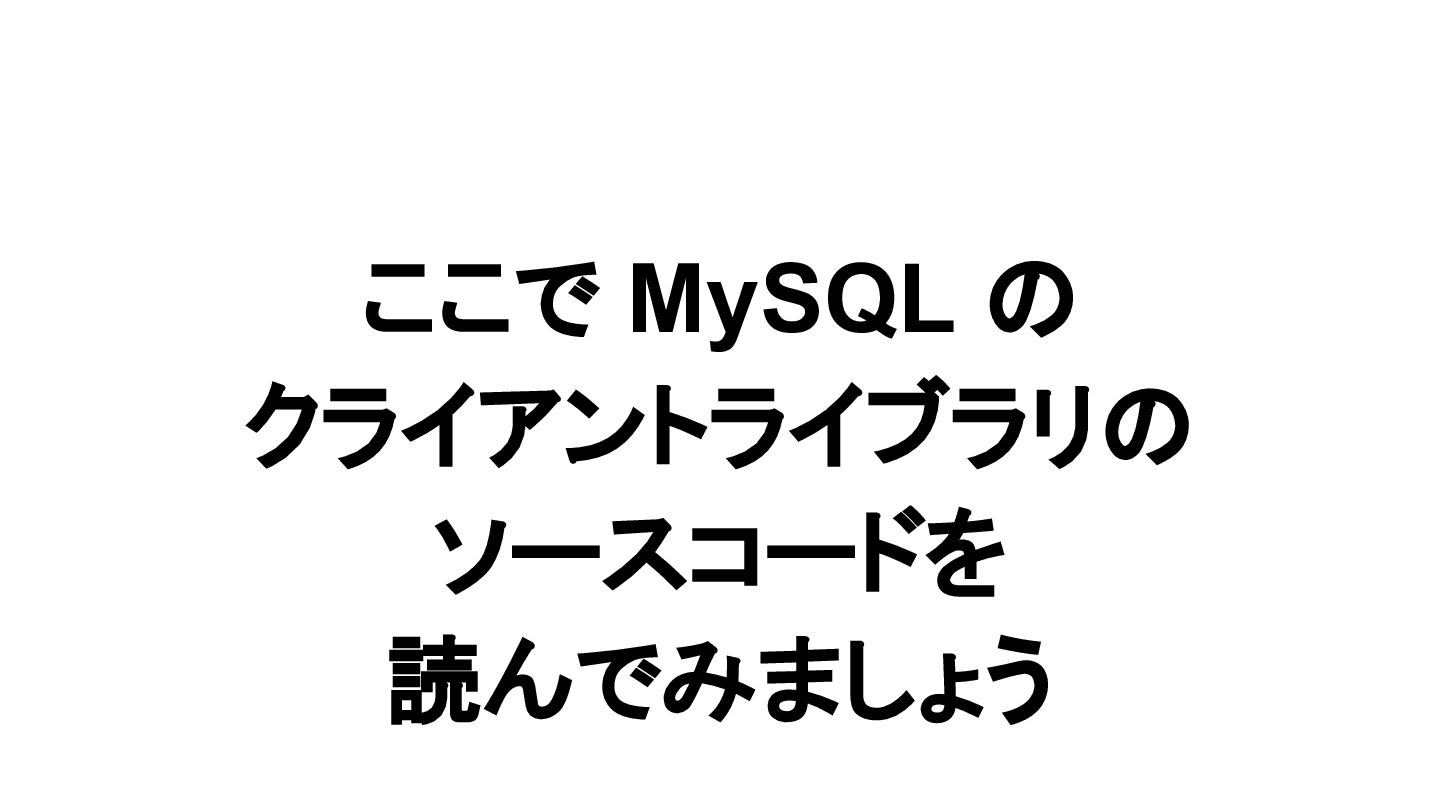

43. ここで MySQL の クライアントライブラリの ソースコードを 読んでみましょう

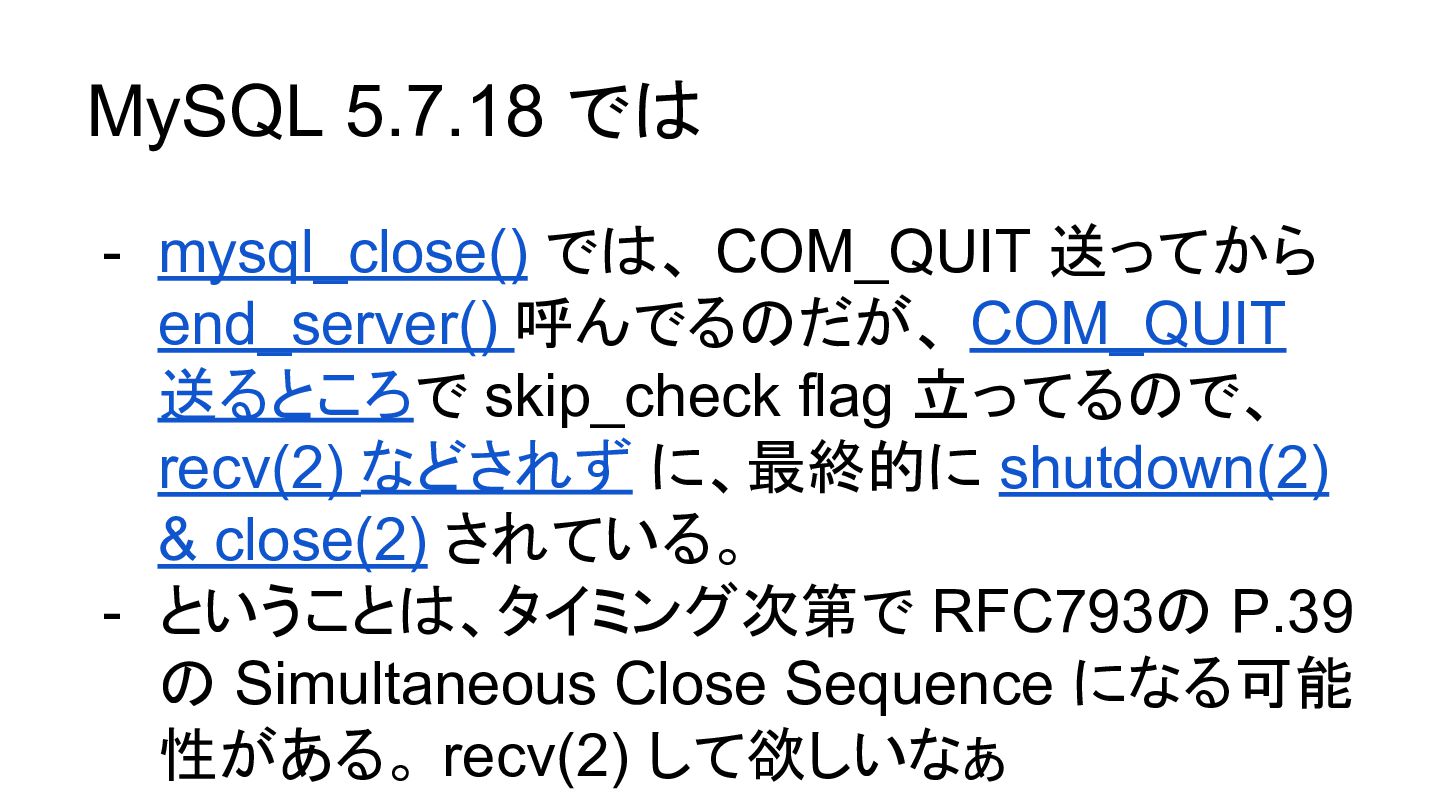

44. MySQL 5.7.18 では - mysql_close() では、 COM_QUIT 送ってから end_server() 呼んでるのだが、 COM_QUIT 送るところで skip_check flag 立ってるので、 recv(2) などされず に、最終的に shutdown(2) & close(2) されている。 - ということは、タイミング次第で RFC793の P.39 の Simultaneous Close Sequence になる可能 性がある。 recv(2) して欲しいなぁ

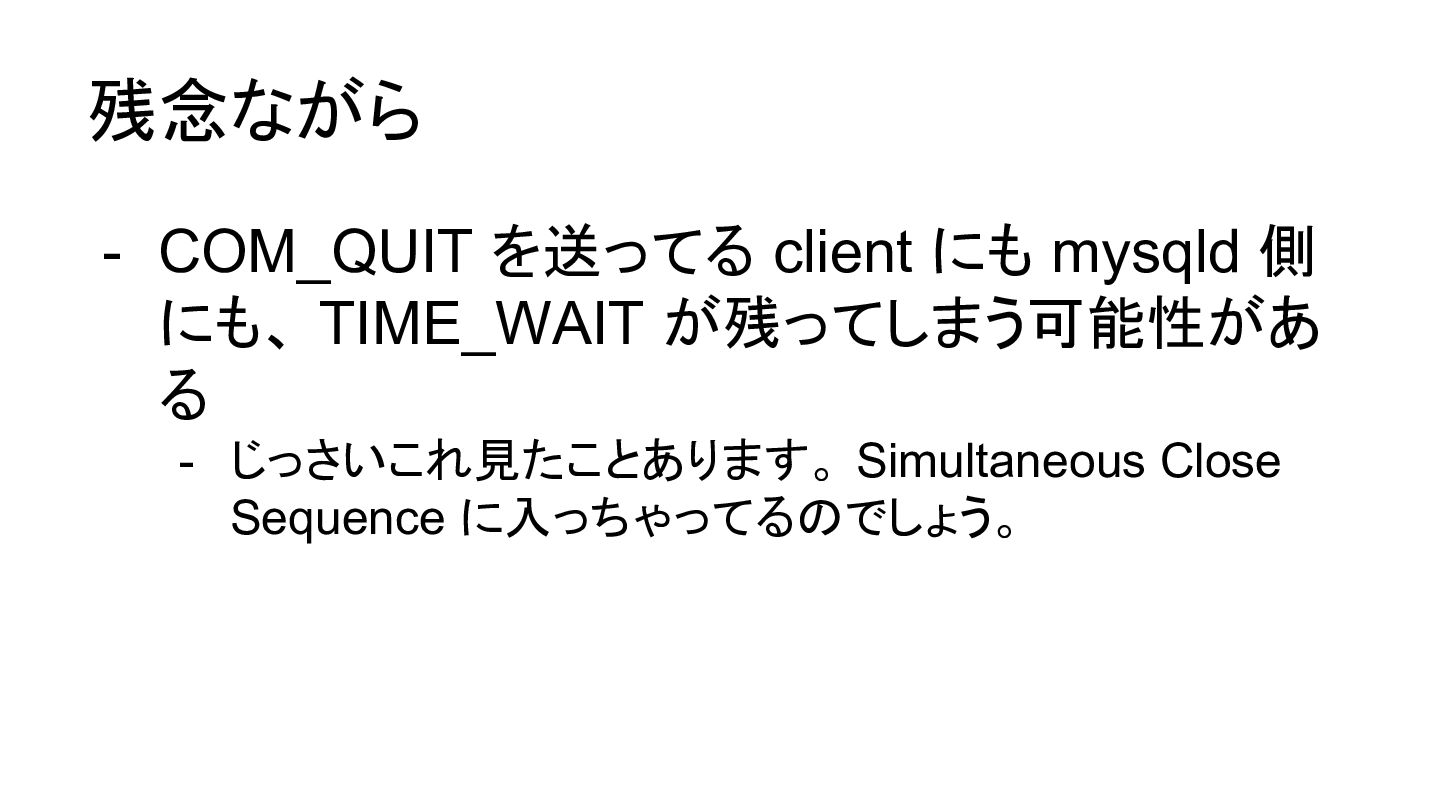

45. 残念ながら - COM_QUIT を送ってる client にも mysqld 側 にも、 TIME_WAIT が残ってしまう可能性があ る - じっさいこれ見たことあります。 Simultaneous Close Sequence に入っちゃってるのでしょう。

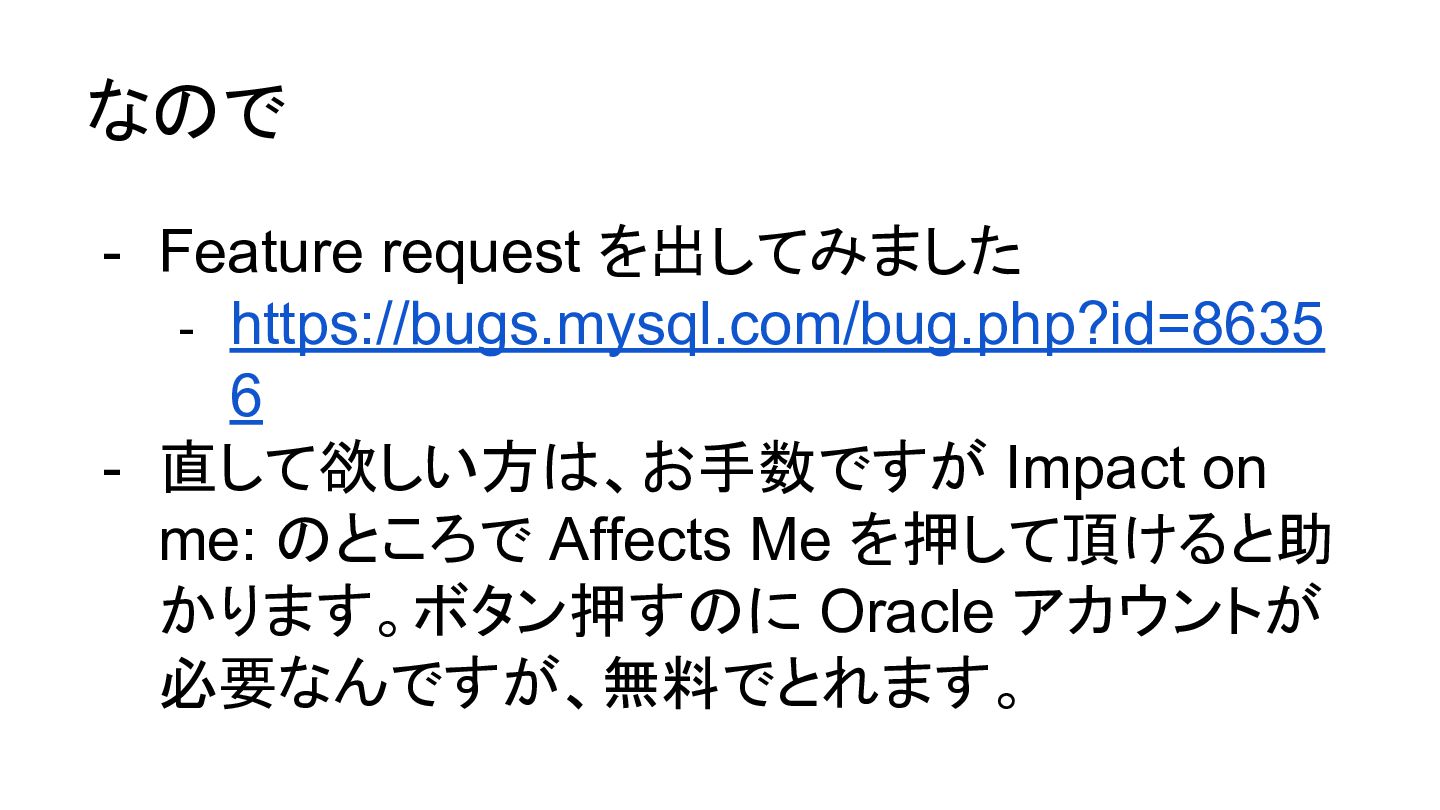

46. なので - Feature request を出してみました - https://bugs.mysql.com/bug.php?id=8635 6 - 直して欲しい方は、お手数ですが Impact on me: のところで Affects Me を押して頂けると助 かります。ボタン押すのに Oracle アカウントが 必要なんですが、無料でとれます。
47. といったところなんですが

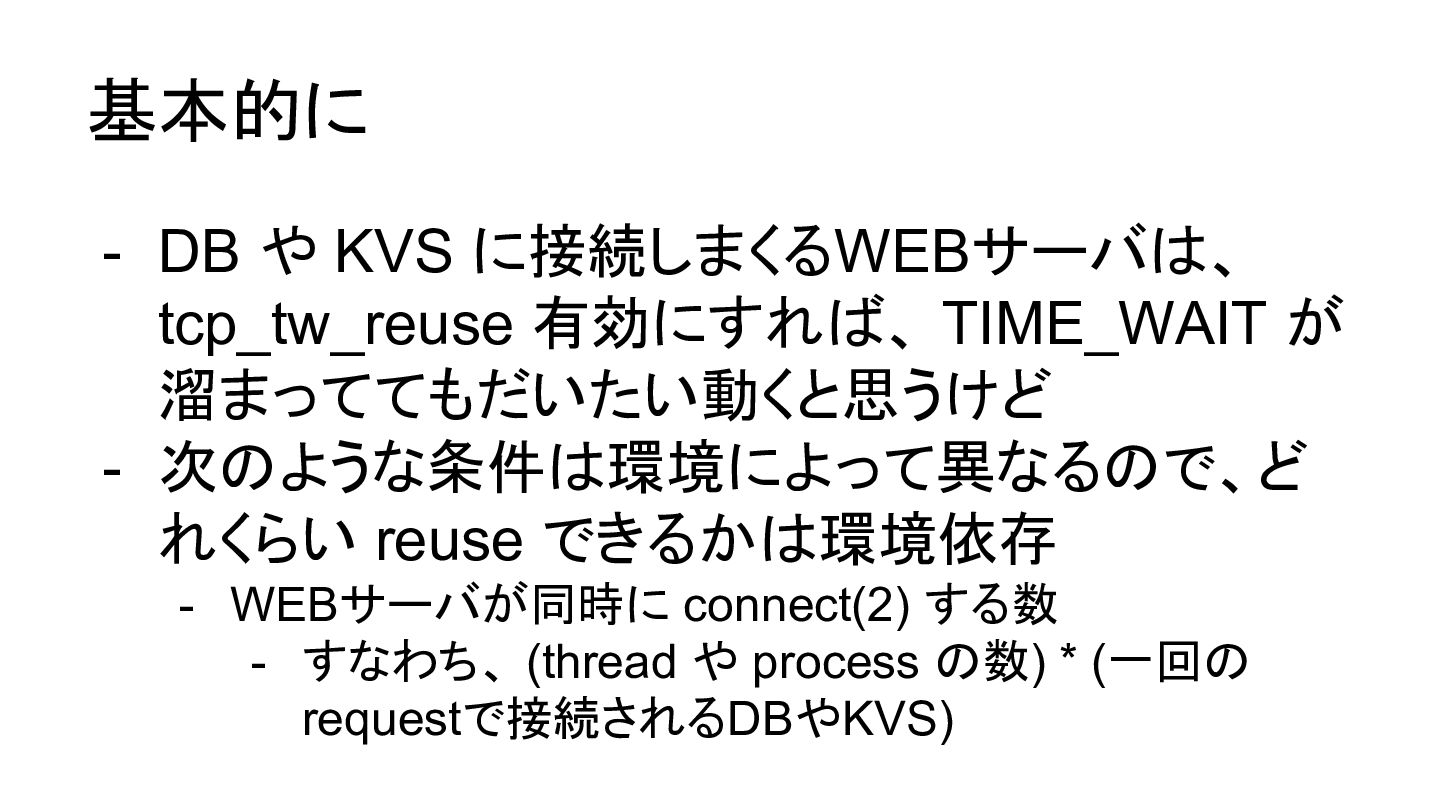

48. 基本的に - DB や KVS に接続しまくるWEBサーバは、 tcp_tw_reuse 有効にすれば、 TIME_WAIT が 溜まっててもだいたい動くと思うけど - 次のような条件は環境によって異なるので、ど れくらい reuse できるかは環境依存 - WEBサーバが同時に connect(2) する数 - すなわち、 (thread や process の数) * (一回の requestで接続されるDBやKVS)

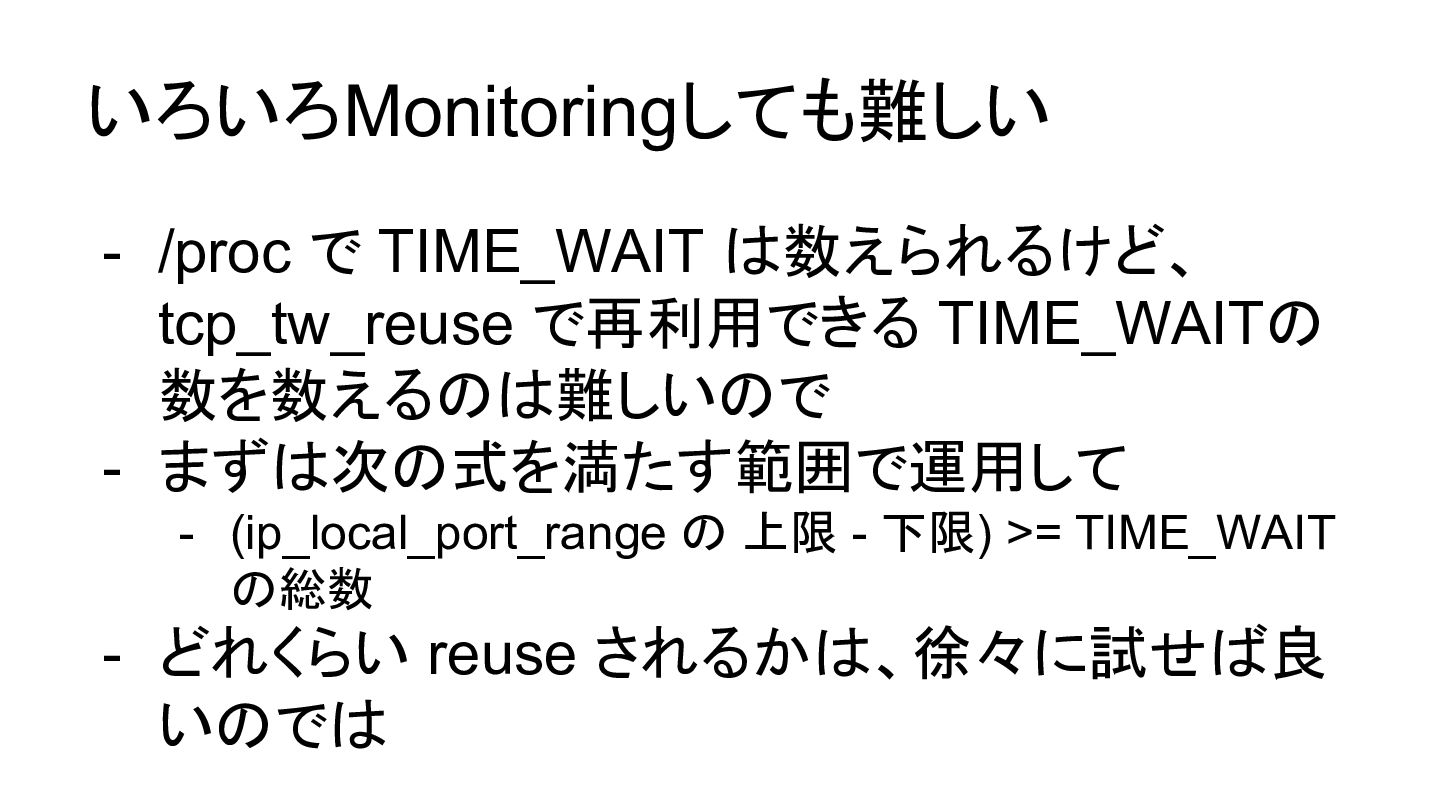

49. いろいろMonitoringしても難しい - /proc で TIME_WAIT は数えられるけど、 tcp_tw_reuse で再利用できる TIME_WAITの 数を数えるのは難しいので - まずは次の式を満たす範囲で運用して - (ip_local_port_range の 上限 - 下限) >= TIME_WAIT の総数 - どれくらい reuse されるかは、徐々に試せば良 いのでは
50. まとめ - TIME_WAIT の数が気になるなら、先ずはイン スタンスの数を並べてみては？ - それでもスケールアップしたいなら、できれば kernel4.4 以降にして、 Monitoring しつつ、次 の設定を変えてみては - net.ipv4.ip_local_port_range - net.ipv4.ip_local_port_reserved_ports - net.ipv4.tcp_tw_reuse
51. おわり
