1. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team 基盤ネットワークと ShowNet NOC 基盤ネットワークチーム
2. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team 基盤ネットワーク構築・運用上の悩みどころ 基盤ネットワーク • オペレーションコスト軽減の工 夫が必要 • VLAN設定、Syslog/SNMPなどの 設定を個別管理する必要がある • ネットワークの規模・用途によって は、冗長リンクの確保も必要となる • 管理は簡単に、用途は幅広く • 簡単に運用できる技術を用いつつ、 幅広い用途に対応できるネットワー クが求められている 設定の個別管理 はコスト高 冗長リンクの 確保が課題
3. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team Shownet L2-BB 基盤ネットワーク • 運用の容易さと柔軟性の両立をコンセプトとして、 L2-BB(Layer-2 Back-Bone)を構築 サーバ ネットワーク Life ネットワーク 4・5ホール 出展者様 6・7ホール 出展者様 コアスイッチ及び エッジスイッチにて スタックを使用 Link Aggregation によるリンク冗長化
4. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team Shownet L2-BBを支える技術 基盤ネットワーク • Stack機能 • 複数台のスイッチ/ルータを1台の 装置として使用可能 • VLAN、マネージメント系の設定な どが共有されるため、管理コストが 軽減可能 • Link Aggregation • 複数のリンクを1つのリンクとして 使用可能 • 片方のリンクがダウンした場合でも、 接続断が発生しない • 通常時は、両方のリンクを使用する 事が可能 4・5ホール出展者様収容（Link Aggregationの例） 6・7ホール出展者様収容（Stack機能の例）
5. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team ShowNetの対外接続
6. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team Interop Tokyo 2014の対外接続図 インターネットトランジット（ISP） フルルート（50万経路弱） 100Gbps専用線と10G専用線で接続 合計：230Gbps インターネットエクスチェンジ（IX） 大手ナショナルＩＸと全て接続 日本国内のISPとはpeerを実施し 利用者とは、ほぼ隣同士になっている。

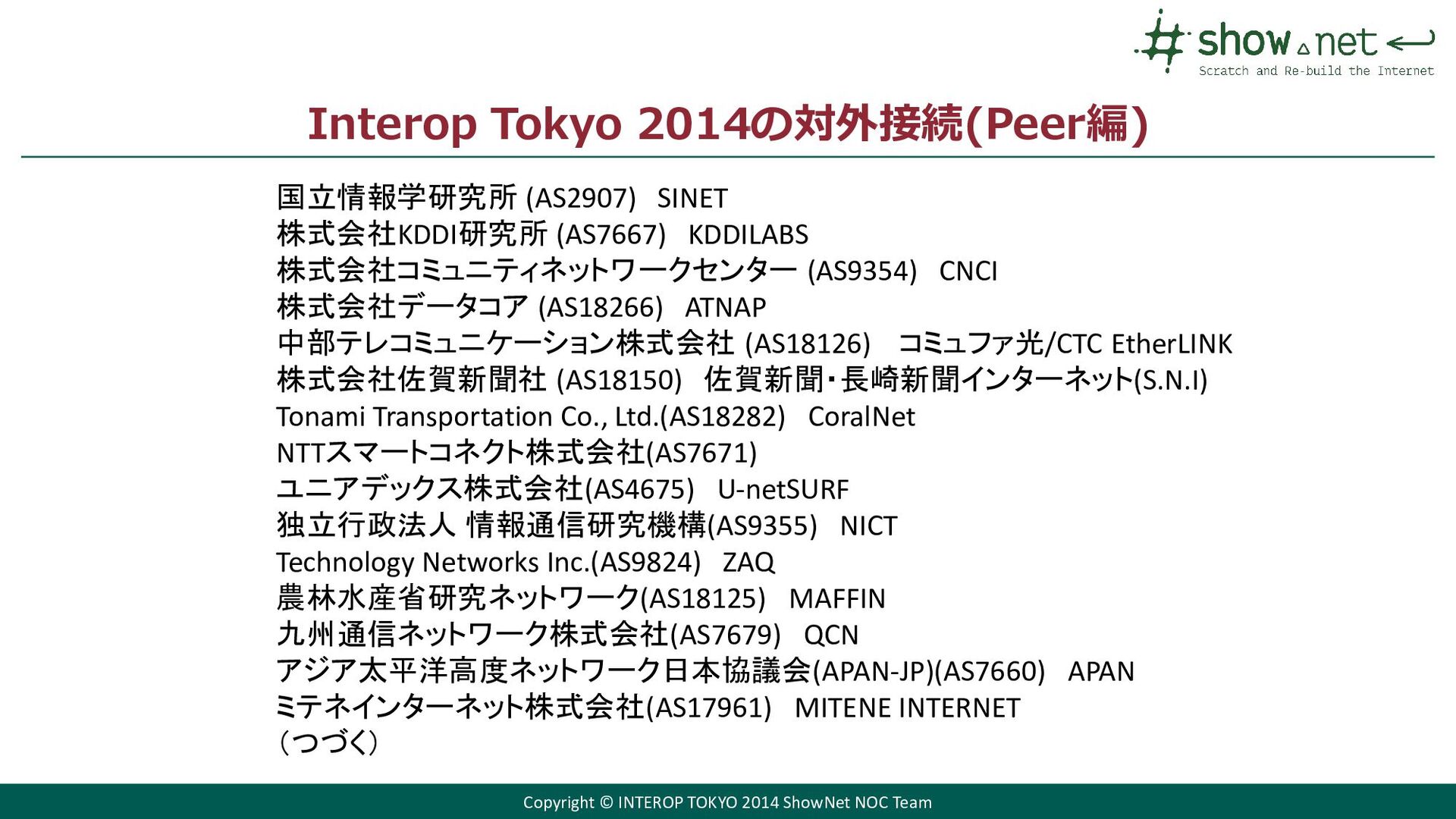

7. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team Interop Tokyo 2014の対外接続(Peer編) 国立情報学研究所 (AS2907) SINET 株式会社KDDI研究所 (AS7667) KDDILABS 株式会社コミュニティネットワークセンター (AS9354) CNCI 株式会社データコア (AS18266) ATNAP 中部テレコミュニケーション株式会社 (AS18126) コミュファ光/CTC EtherLINK 株式会社佐賀新聞社 (AS18150) 佐賀新聞・長崎新聞インターネット(S.N.I) Tonami Transportation Co., Ltd.(AS18282) CoralNet NTTスマートコネクト株式会社(AS7671) ユニアデックス株式会社(AS4675) U-netSURF 独立行政法人 情報通信研究機構(AS9355) NICT Technology Networks Inc.(AS9824) ZAQ 農林水産省研究ネットワーク(AS18125) MAFFIN 九州通信ネットワーク株式会社(AS7679) QCN アジア太平洋高度ネットワーク日本協議会(APAN-JP)(AS7660) APAN ミテネインターネット株式会社(AS17961) MITENE INTERNET （つづく）
8. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team Interop Tokyo 2014の対外接続(Peer編) 株式会社ビットアイル(AS17941) bit-isle 日本ラッド株式会社(AS55897) SaaSes 株式会社エヌ・ティ・ティ エムイー(AS9595) XePhion/WAKWAK アイテック阪急阪神株式会社(AS7524) I-TEC 株式会社STNet(AS7522) STCN 富士通株式会社(AS2510) INFOWEB ＃敬称略 （6月10日火曜日 18:00現在）
9. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team ネットワーク利用形態の多様化と 最適なネットワーク階層構造
10. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team インターネットでの役割の多様化 • 多くのAS(Autonomous System)毎で役割が明確化してきた Mail サービス Web サービス Mail サービス Web サービス Mail サービス Web サービス Mail サービス Web サービス 従来のネットワーク それぞれのネットワークが、それぞれのシス テムを持ち、それぞれ運用されている 現在のネットワーク それぞれの得意分野でサービスを提供し 利用者はサービスを使い分けている
11. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team フルルートを必要としないAS131154の運用 AS290 キャリアAS ASxxx クラウドAS AS131154 クラウドAS ASxxx クラウドAS 上流ISPからはフルルートではなく デフォルトルートだけを提供 IXで必要な連携コンテンツを交換 router> show route advertising-protocol bgp 45.0.x.x inet.0: 495664 destinations, 1416046 routes (495660 active, 4 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * 0.0.0.0/0 Self I router> show route advertising-protocol bgp 2001::x inet6.0: 17729 destinations, 36030 routes (17728 active, 1 holddown, 0 hidden) Prefix Nexthop MED Lclpref AS path * ::/0 Self I
12. Copyright © INTEROP TOKYO 2014 ShowNet NOC Team AS290 ISP 将来像：フルスタックインターネット 利用形態の多様化に対応する、最適なネットワーク階層構造 CDN ASxxx ASyyy コンテンツ プロバイダ サービス提供 インターネット 接続性 NFV AS131154 柔軟に変化できるネットワーク • ASやprefixに依らない事業者間接続 • 自動化によるタイムリーな展開 • アダプティブなサービス連携 決して切れないネットワーク • 災害や故障に強いネットワーク • 広帯域な帯域 • 安心・安全な顧客接続
