1 Copyright © Interop Tokyo 2016 ShowNet NOC Team サーバーセグメント

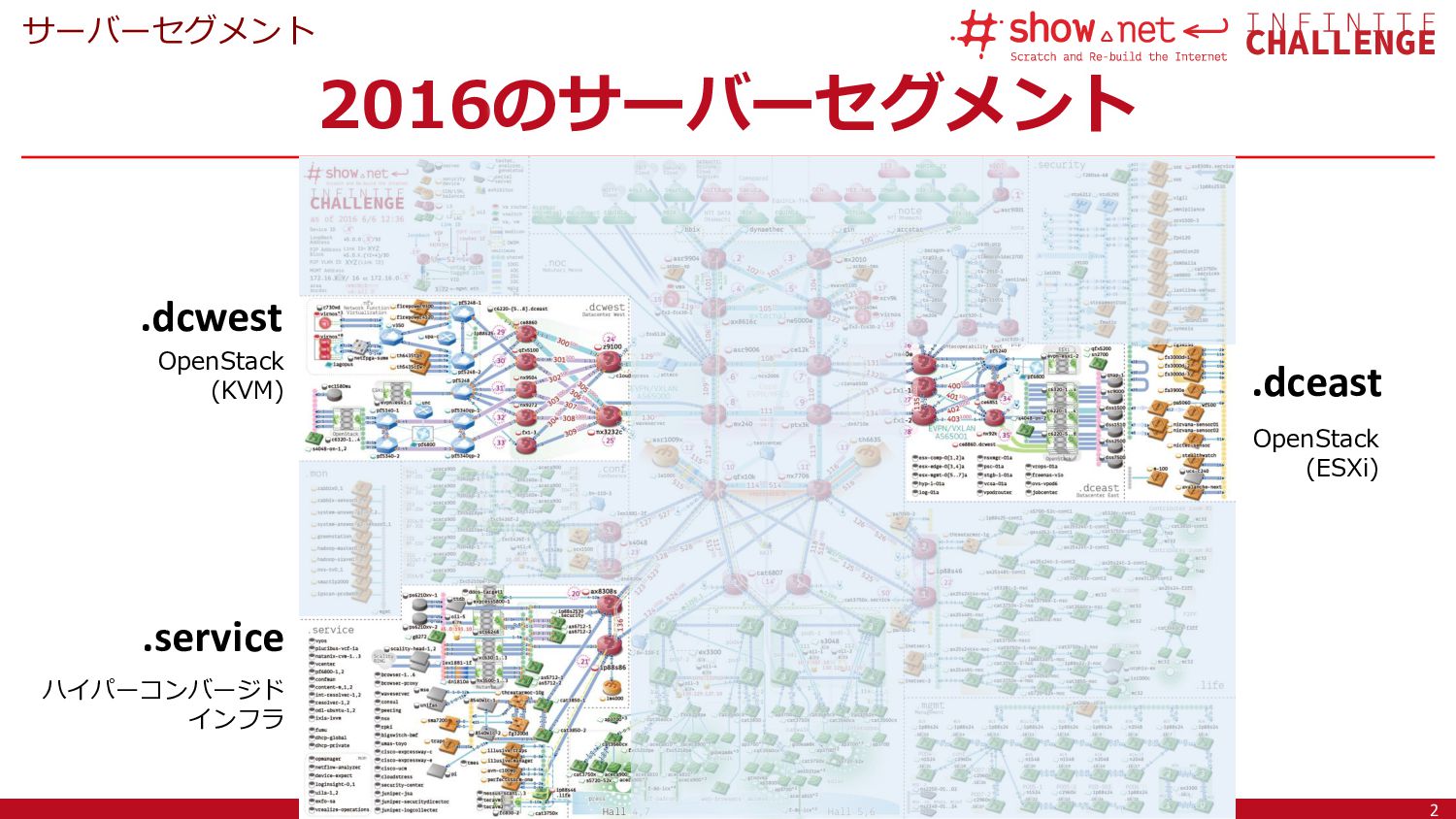

2 Copyright © Interop Tokyo 2016 ShowNet NOC Team 2016のサーバーセグメント
サーバーセグメント 2 .dcwest .dceast .service ハイパーコンバージド インフラ OpenStack (KVM) OpenStack (ESXi)

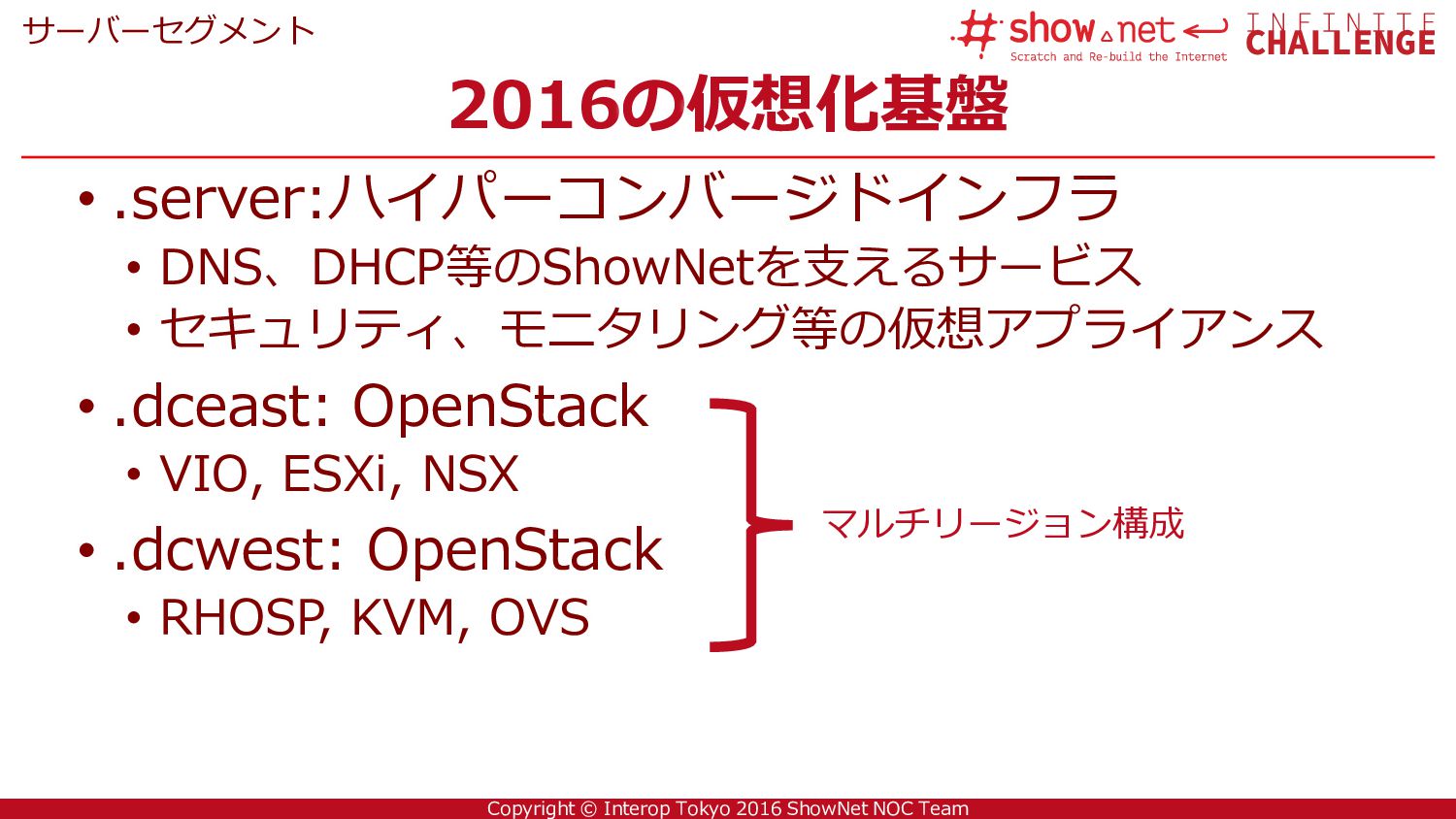

3 Copyright © Interop Tokyo 2016 ShowNet NOC Team 2016の仮想化基盤
サーバーセグメント • .server:ハイパーコンバージドインフラ • DNS、DHCP等のShowNetを支えるサービス • セキュリティ、モニタリング等の仮想アプライアンス • .dceast: OpenStack • VIO, ESXi, NSX • .dcwest: OpenStack • RHOSP, KVM, OVS マルチリージョン構成

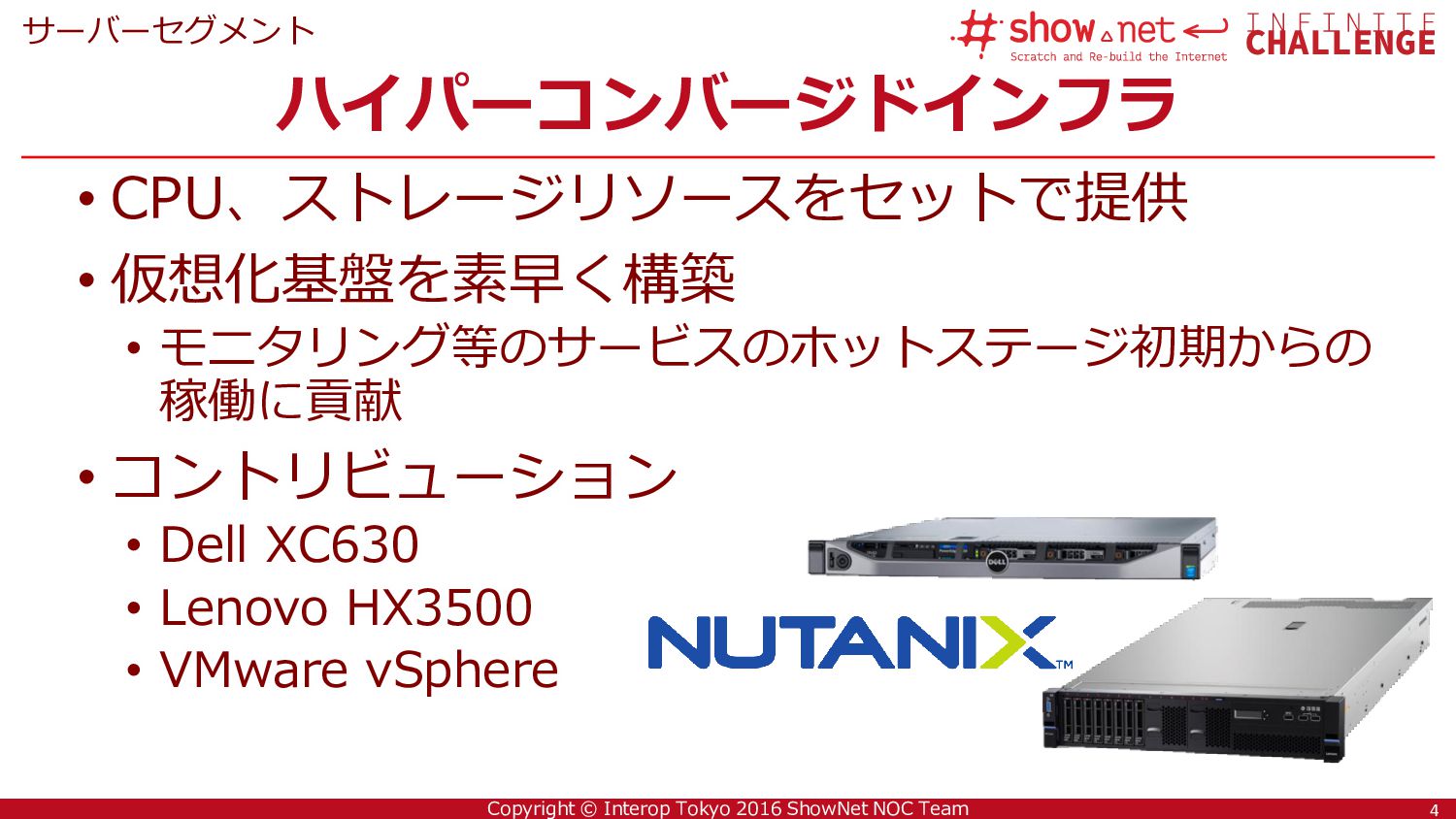

4 Copyright © Interop Tokyo 2016 ShowNet NOC Team ハイパーコンバージドインフラ
サーバーセグメント • CPU、ストレージリソースをセットで提供 • 仮想化基盤を素早く構築 • モニタリング等のサービスのホットステージ初期からの 稼働に貢献 • コントリビューション • Dell XC630 • Lenovo HX3500 • VMware vSphere 4

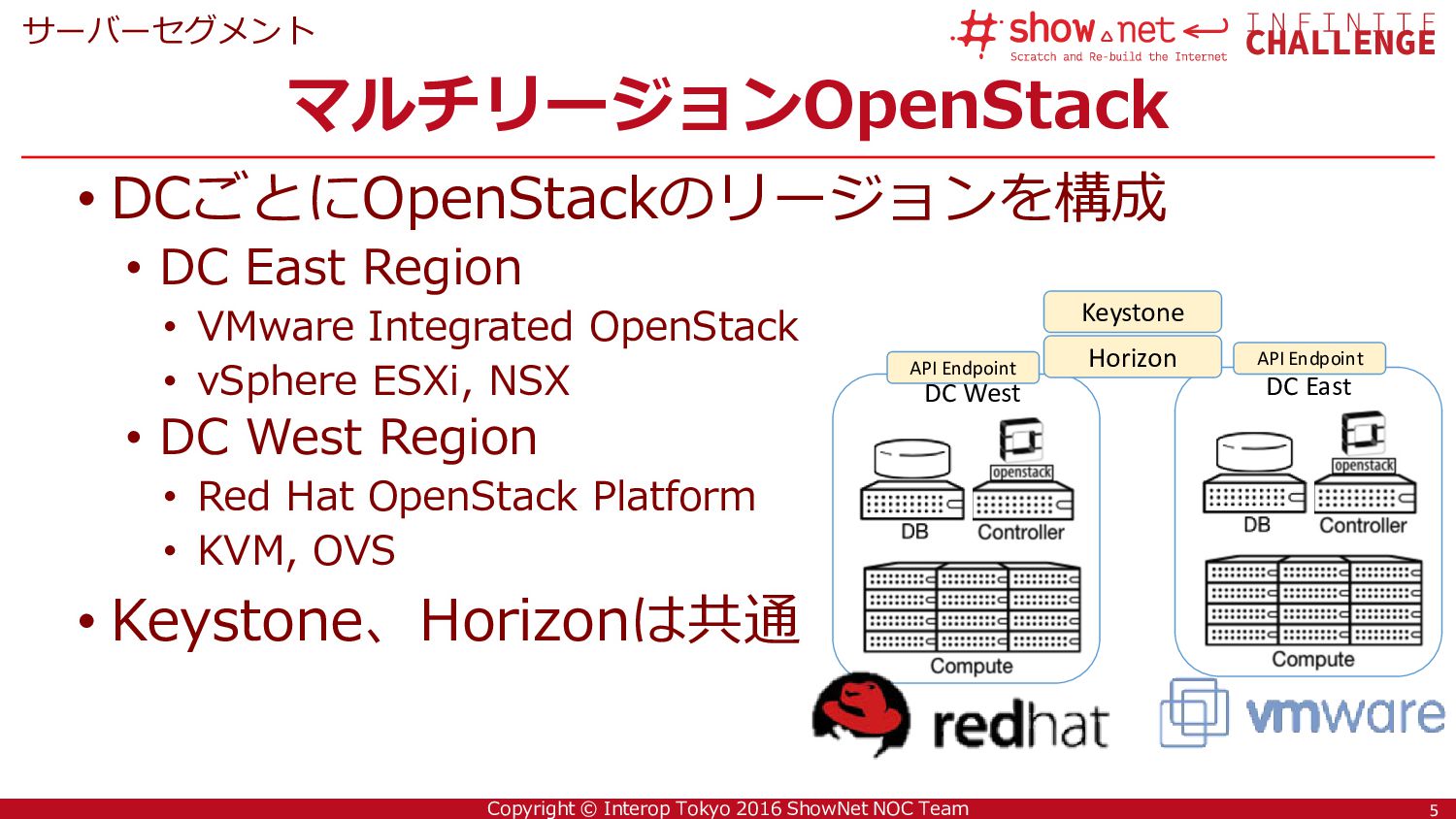

5 Copyright © Interop Tokyo 2016 ShowNet NOC Team マルチリージョンOpenStack
サーバーセグメント • DCごとにOpenStackのリージョンを構成 • DC East Region • VMware Integrated OpenStack • vSphere ESXi, NSX • DC West Region • Red Hat OpenStack Platform • KVM, OVS • Keystone、Horizonは共通 5 DC East DC West Keystone Horizon API Endpoint API Endpoint
6 Copyright © Interop Tokyo 2016 ShowNet NOC Team サーバ基盤を支えるネットワーク
サーバーセグメント イベントネットワークに求められる構築の平易さと効率的な運用管理を訴求 UCS5108 UCS6248UP AS5712 AS5712 AS6712 UCS 統合管理 OpenFlow Fabric 構築・運用管理の簡素化 ax8308s ip88s86 AS6712 PF5340 PF5340 PF5340qp PF5340qp PF6800 UNC Big Cloud Fabric NEC PF Fabric Pluribus on S4048-ON トラフィックの可視化 運用支援
7 Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNetを支えるサーバー
サーバーセグメント • Dell • PowerEdge c6320, c6220II • PowerEdge R720, R630 • FX2/FC830, FX2/FC430 • NEC • Express5800/R120e-1E • Cisco • UCS B200M3, B200M4, C240M4 7
8 Copyright © Interop Tokyo 2016 ShowNet NOC Team 様々なストレージを活用
(1) サーバーセグメント • iSCSIストレージ • Dell Storage SC9000, EqualLogic PS6210XC • NAS • QNAP TVS-EC1580MU-SAS-RP, TVS-EC1680U- SAS-RP • NVMeストレージ 8
9 Copyright © Interop Tokyo 2016 ShowNet NOC Team 様々なストレージを活用
(2) サーバーセグメント • ストレージ型サーバー • Dell DSS1500, 1510, 2500, 7500 • Software Defined Storage • Scality 9

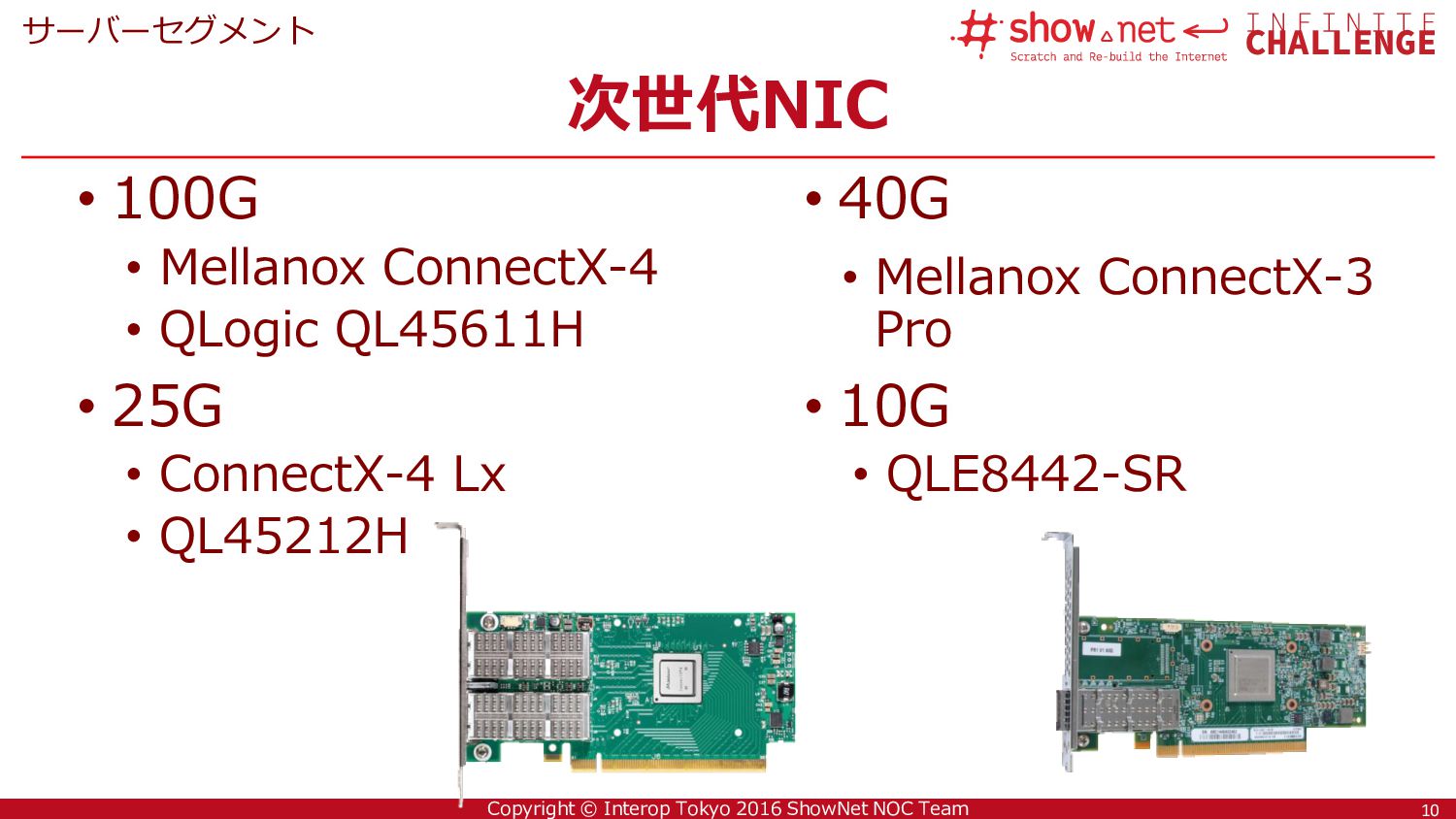

10 Copyright © Interop Tokyo 2016 ShowNet NOC Team 次世代NIC
サーバーセグメント • 100G • Mellanox ConnectX-4 • QLogic QL45611H • 25G • ConnectX-4 Lx • QL45212H 10 • 40G • Mellanox ConnectX-3 Pro • 10G • QLE8442-SR
11 Copyright © Interop Tokyo 2016 ShowNet NOC Team 運用監視
サーバーセグメント • ハイパーバイザーの運用監視 • VMware vRealize Operations Manager • 東陽テクニカ Uila • 仮想出展社としてネットワーク疎通性確認 • Plat’Home OpenBlocks AX3 11
