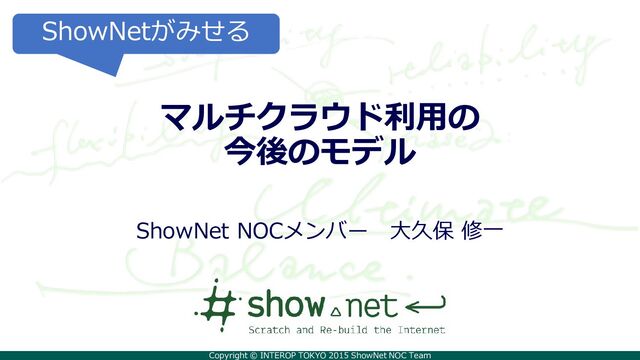

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team マルチクラウド利用の 今後のモデル
ShowNet NOCメンバー 大久保 修一 ShowNetがみせる

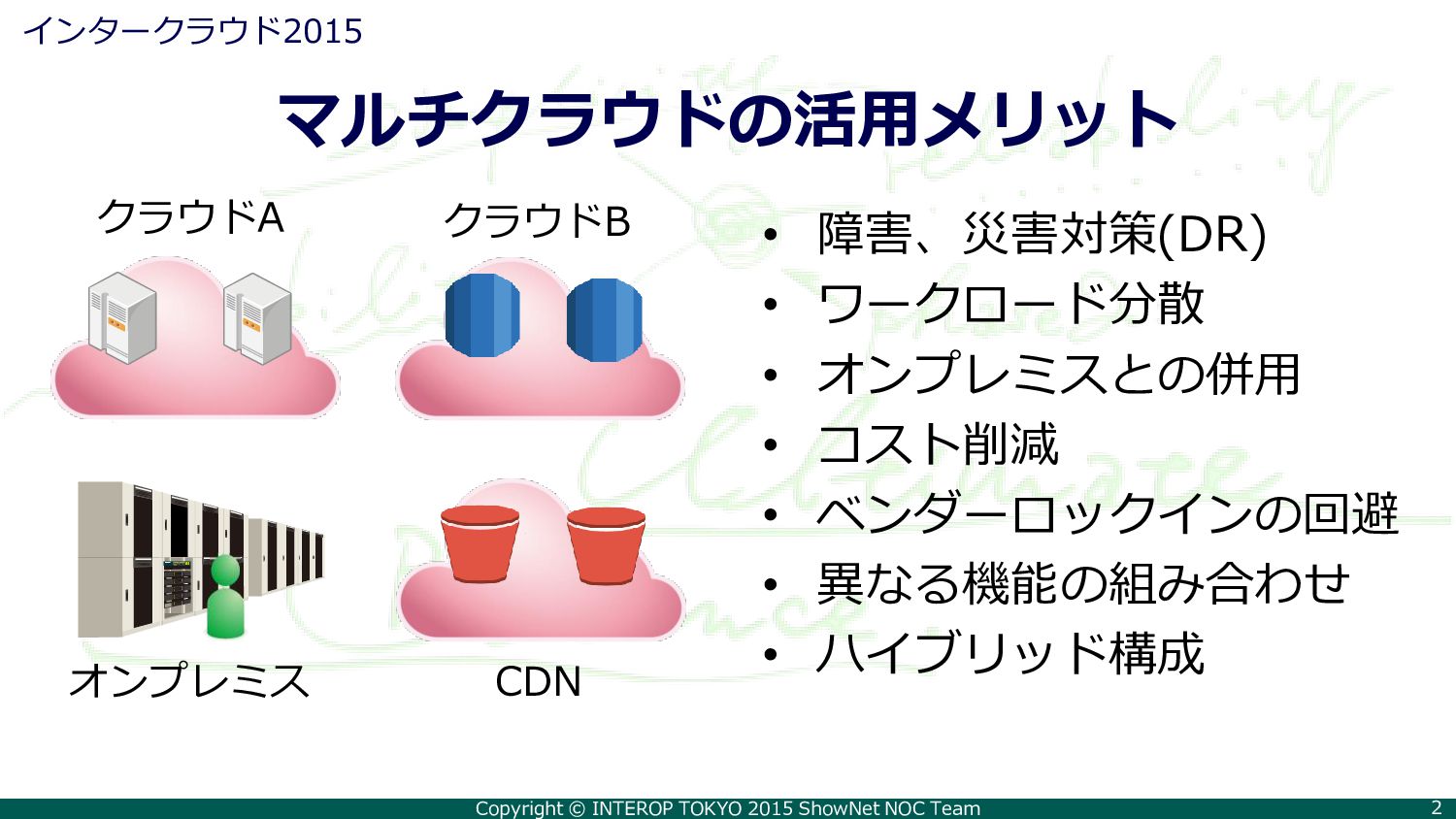

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 2 マルチクラウドの活用メリット
インタークラウド2015 クラウドA クラウドB オンプレミス • 障害、災害対策(DR) • ワークロード分散 • オンプレミスとの併用 • コスト削減 • ベンダーロックインの回避 • 異なる機能の組み合わせ • ハイブリッド構成 CDN
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 3 インターネット

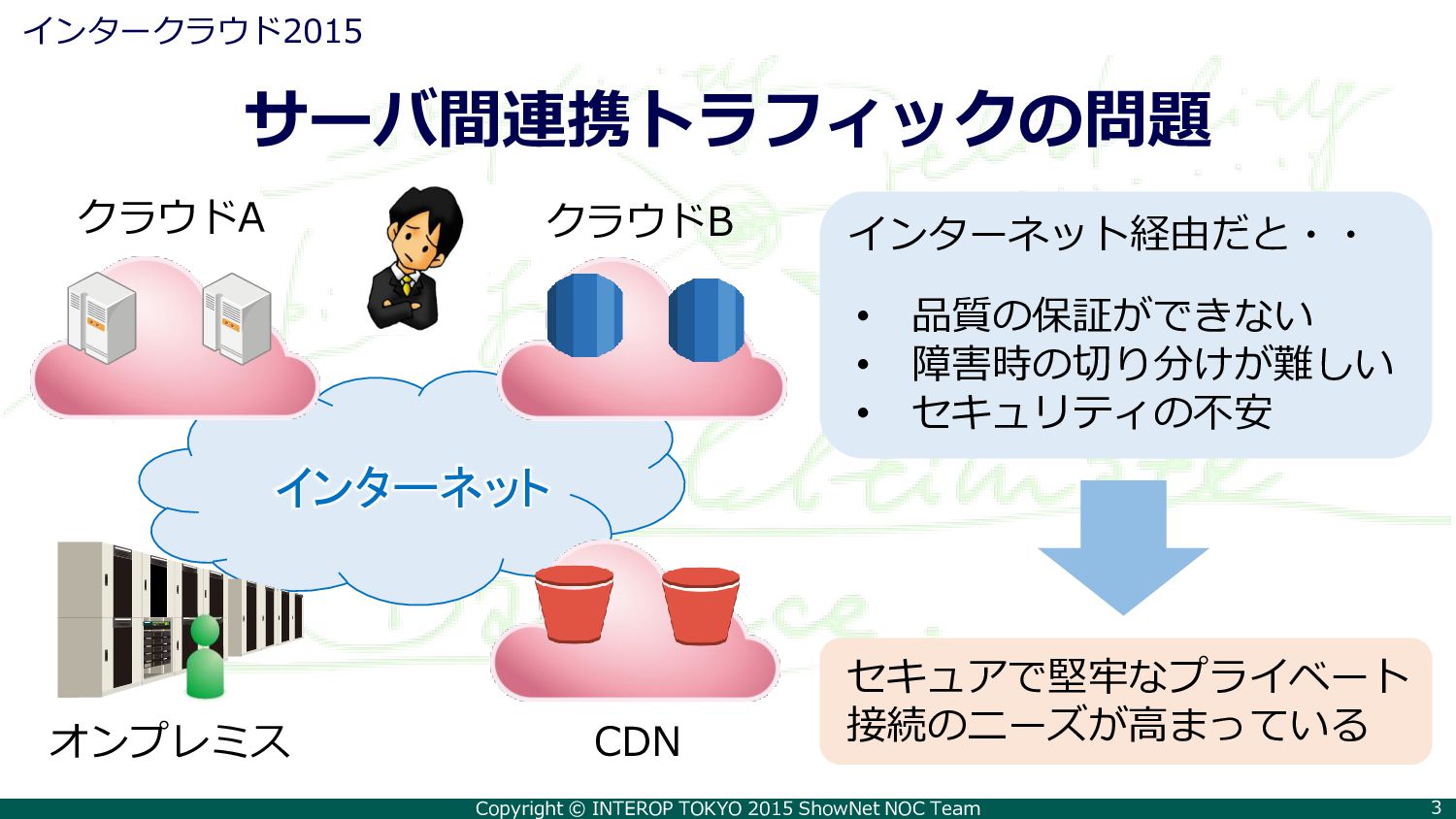

サーバ間連携トラフィックの問題 インタークラウド2015 クラウドA クラウドB オンプレミス CDN インターネット経由だと・・ • 品質の保証ができない • 障害時の切り分けが難しい • セキュリティの不安 セキュアで堅牢なプライベート 接続のニーズが高まっている
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 4 East-Westトラフィックの増大
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 5 商用クラウドプライベート接続も一般化
AWS Direct Connect Equinix Cloud Exchange
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 6 昨年のInterop2014での取り組み
クラウド間の インターコネクトに フォーカス クラウドユーザ との接続は?
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 7 コンセプト:Multi
Cloud Fabric インタークラウド2015 様々なネットワークが接続可能なオープンな プライベートコネクトプラットフォームを目指して Multi Cloud Fabric オンプレミス クラウド モバイル エンター プライズ コンテンツ プロバイダ
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 8 ShowNet
2015インタークラウド構成 インタークラウド2015 さくらのクラウド IDCFクラウド ビットアイル クラウド OpenStack 幕張ShowNet パブリック クラウド BBIX Private Connect エンター プライズ コンテンツ プロバイダ インターネット ミクシィ モンストスタジオ
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 9 ShowNet内の構成
BBIX Private Connect ボーダ(ASBR) コア(P) エッジ(PE) Cisco Nexus7706 Juniper QFX10002 Huawei CE12800 Juniper MX240 古河電工 FITELnet FX1 サーバファーム AS131154 NOC#14にて展示中! Red Hat Enterprise Linux OpenStack Platform
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 10 ボーダ(ASBR)
Cisco Nexus7706 Juniper QFX10002 NOC#14にて展示中! 日本初披露!!
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 11 コア(P)
Huawei CE12800 Juniper MX240 NOC#14にて展示中!

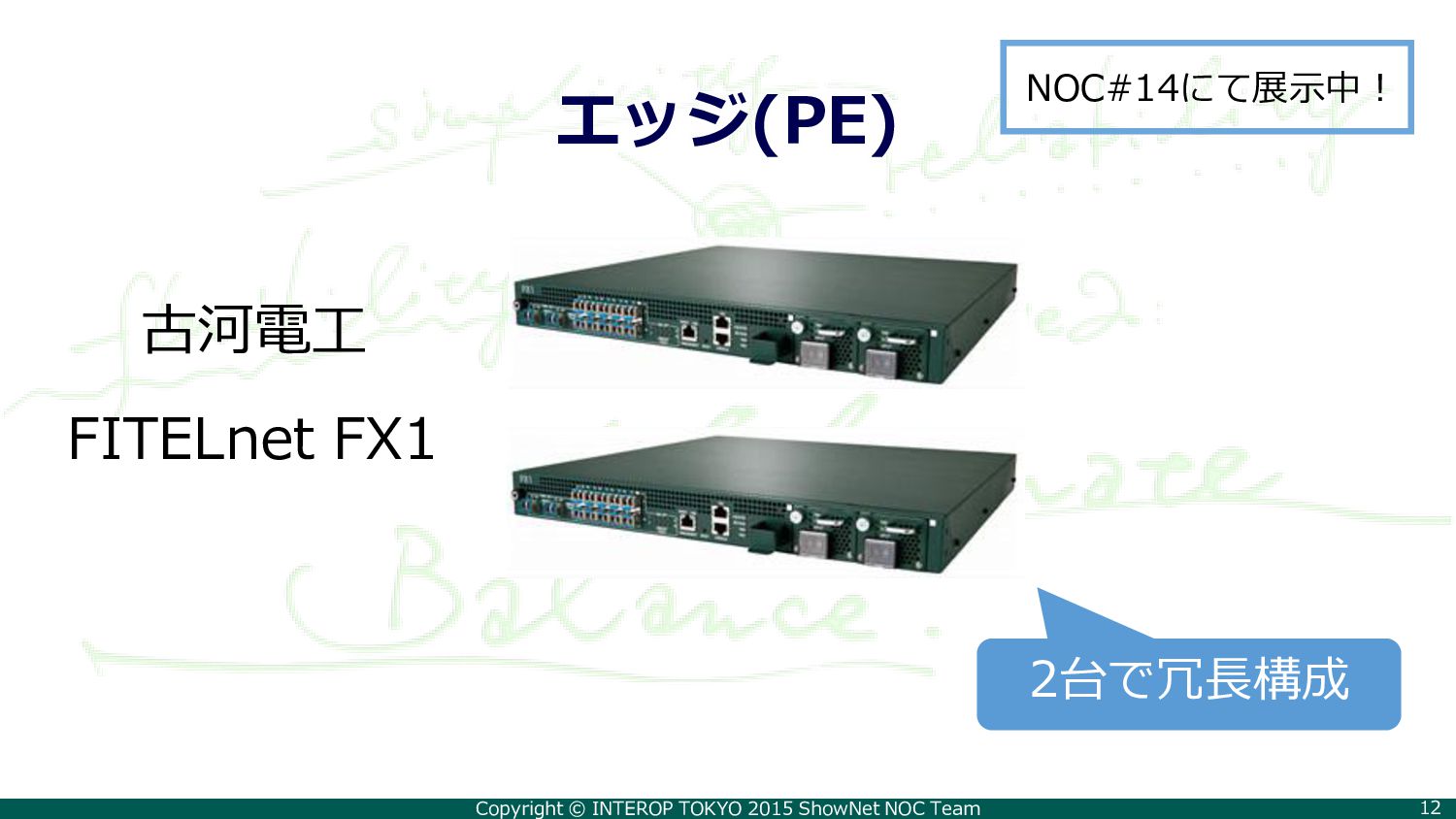

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 12 エッジ(PE)
古河電工 FITELnet FX1 NOC#14にて展示中! 2台で冗長構成

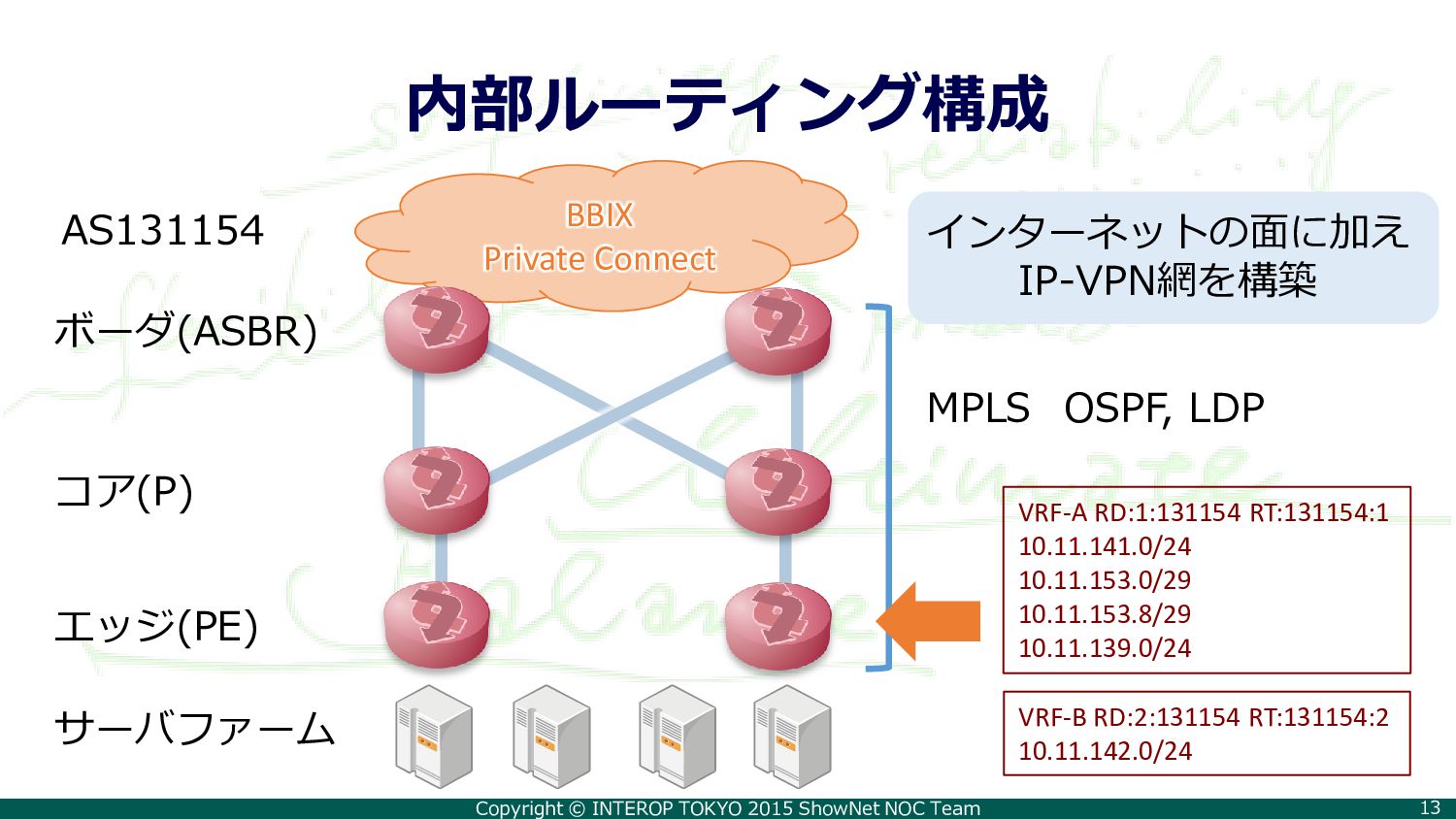

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 13 内部ルーティング構成
BBIX Private Connect ボーダ(ASBR) コア(P) エッジ(PE) サーバファーム AS131154 OSPF, LDP MPLS VRF-A RD:1:131154 RT:131154:1 10.11.141.0/24 10.11.153.0/29 10.11.153.8/29 10.11.139.0/24 VRF-B RD:2:131154 RT:131154:2 10.11.142.0/24 インターネットの面に加え IP-VPN網を構築
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 14 外部ルーティング構成
Interprovider IP-VPN RFC4364 Section 10. Multi-AS Backbones Option-B ShowNet(AS131154) クラウド事業者 コンテンツ事業者 ASBR PE BBIX ASBR MP-eBGP MP-iBGP ・IDCフロンティア(AS7488) ・さくらインターネット(AS9370) ・ミクシィ(AS38651) サーバファーム RT:131154:1 10.11.141.0/24 ・・ Label=16 RT:131154:2 10.11.142.0/24 ・・ Label=17
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 15 IPsec
VPNでも乗り入れ可能 インターネット 閉域網 ビットアイル クラウド テナントA テナントB VyOS 古河電工 FX1 一般的なIPsec VPNにて 特定テナントのVRFを接続可能 IPsec VPN
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 16 マルチクラウドの機能要件
• データのレプリケーション、バックアップ機構 • 死活監視、リソース監視、品質監視 • 負荷分散制御機構 • フェイルオーバ機構 • クラウド間のプライベートコネクト • クラウドの自動制御に必要な機構 • マルチクラウドコントローラ 昨年実施 今年のチャレンジ
Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 17 ShowNet2015におけるチャンレンジ
マルチクラウドオーケストレーション ワークロードの監視、スケーリング、負荷分散の自動化 クラウドB クラウドA Multi Cloud Fabric ロードバランサ インターネット www.interop.jp オーケストレータ スケーリング オーケストレーション

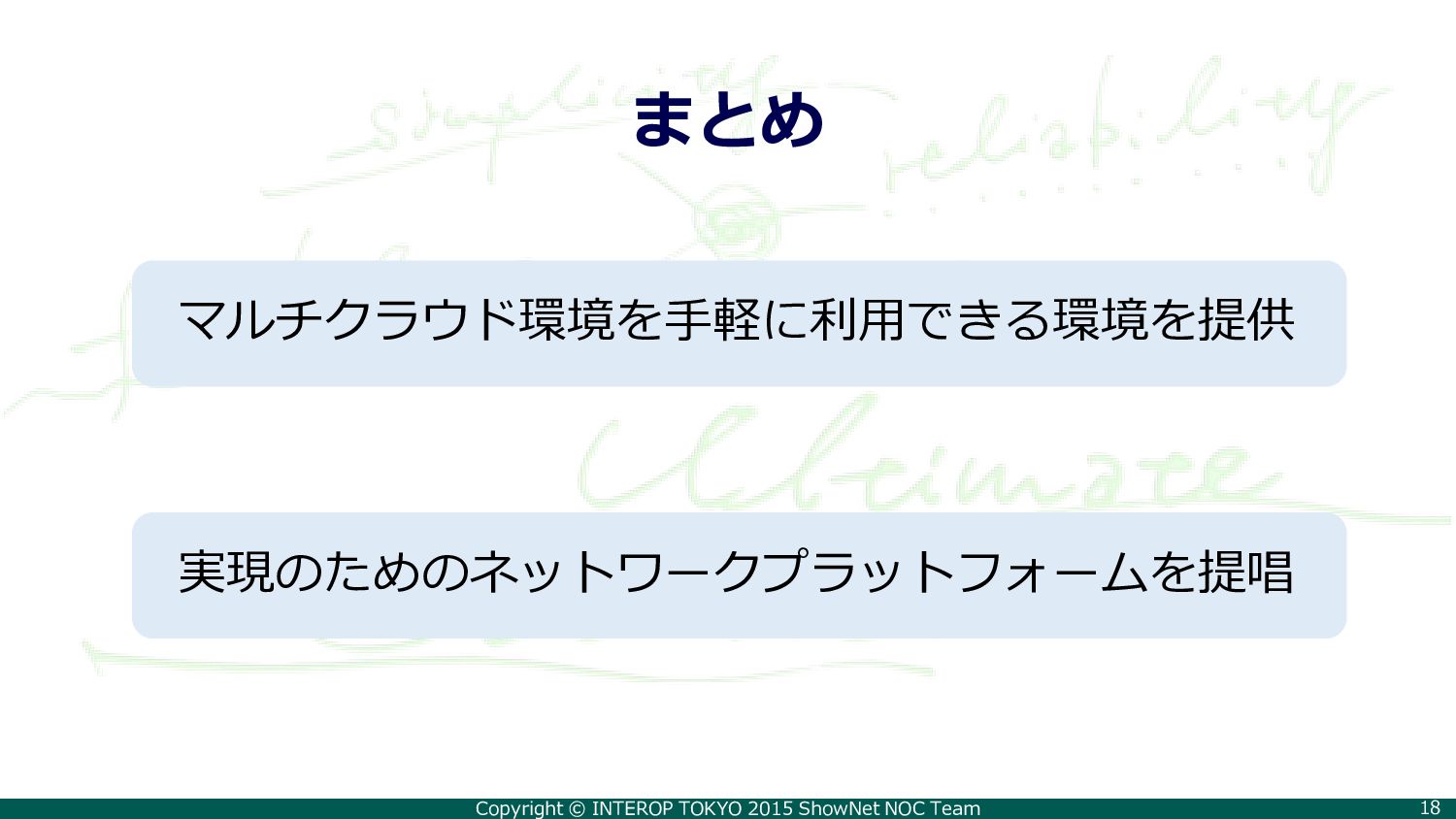

Copyright © INTEROP TOKYO 2015 ShowNet NOC Team 18 まとめ
マルチクラウド環境を手軽に利用できる環境を提供 実現のためのネットワークプラットフォームを提唱
