GNSSトラッカーの測位誤差は、実は数メートル。RTK技術で精度は上がりますが、コストと通信が普及の壁でした。その常識が、今まさに変わろうとしています。本セッションでは、高精度RTK GNSSと省コストLTE Cat.1 bisの最新モジュールと、広がるユースケースをご紹介します。

Quectel Wireless Solutions Vice President of Sales, APAC 岡田 泰幸
株式会社ソラコム 事業開発マネージャー 堀尾 一生

Transcript

1. 低価格化によって広がる高精度測位 : RTKとCat.1 bis Quectel Wireless Solutions Co., Ltd. Vice President of Sales, APAC 岡田 泰幸 株式会社ソラコム 事業開発マネージャー 堀尾 一生
2. 本日のハッシュタグ #SORACOM 使用例 @SORACOM_PR fb.com/soracom.jp youtube.com/@SORACOM_Japan instagram.com/soracom.official 最新情報は #SORACOM で検索！

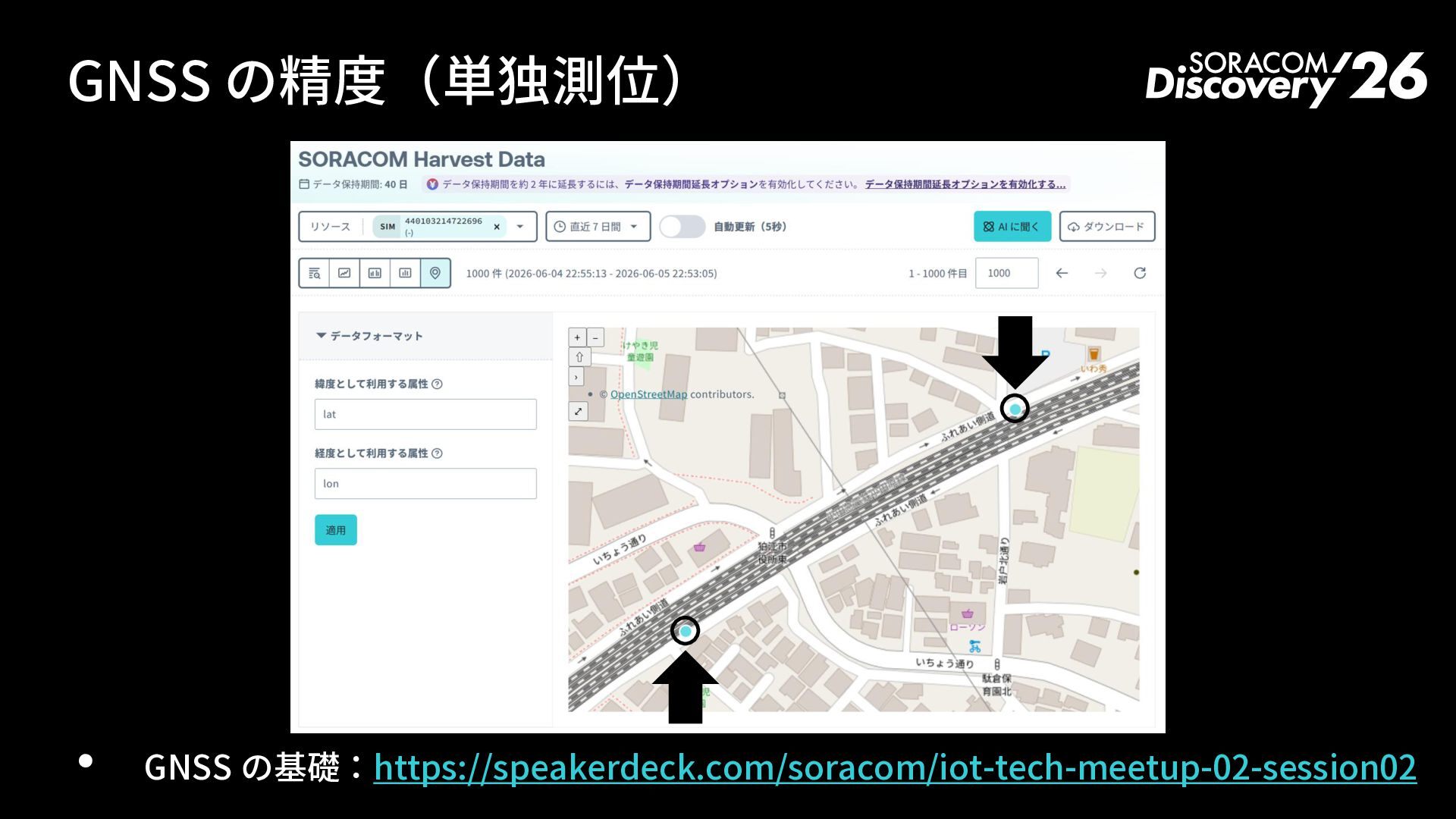

3. GNSS の精度（単独測位） • GNSS の基礎：https://speakerdeck.com/soracom/iot-tech-meetup-02-session02

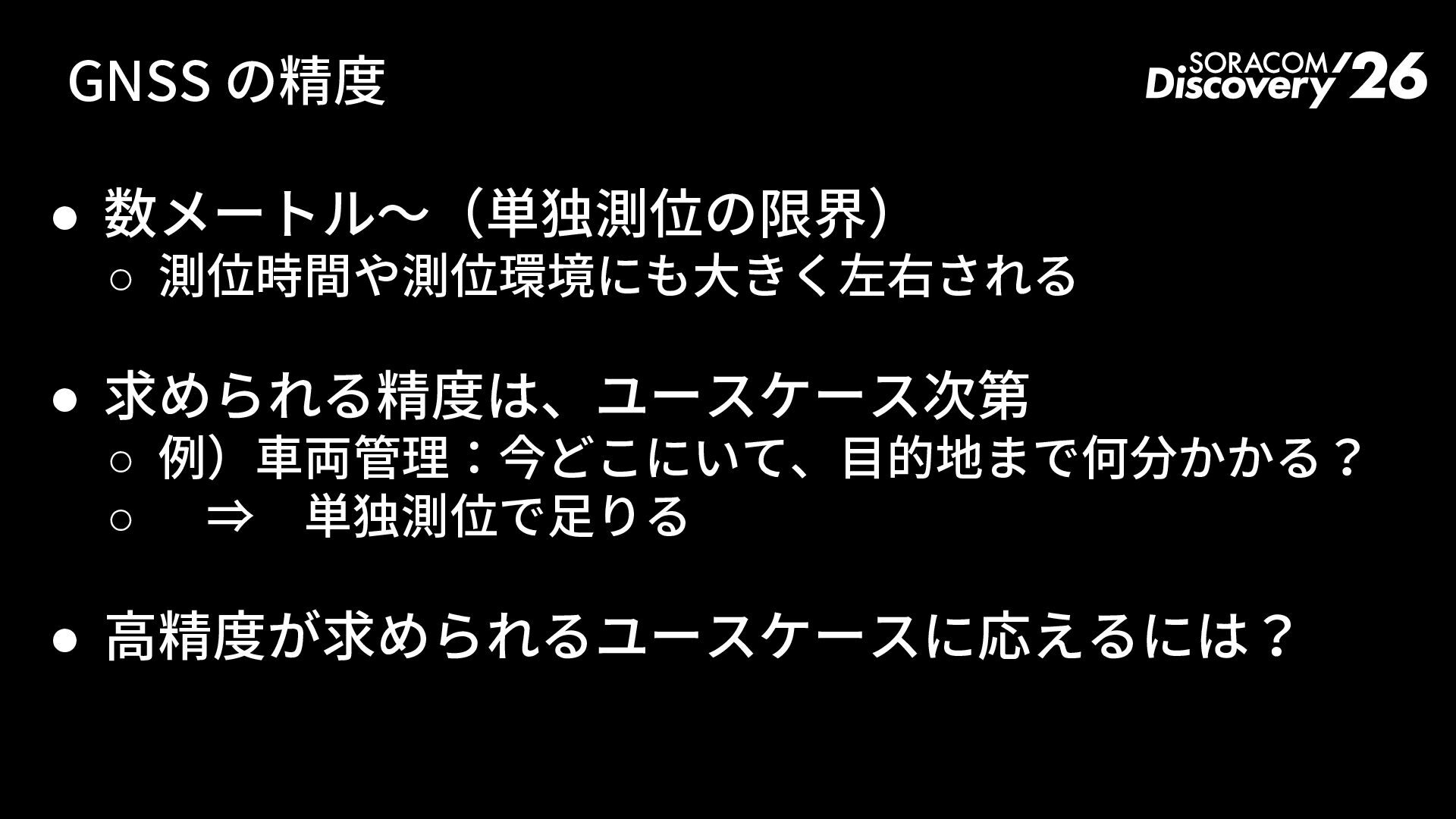

4. GNSS の精度 • 数メートル～（単独測位の限界） ◦ 測位時間や測位環境にも大きく左右される • 求められる精度は、ユースケース次第 ◦ 例）車両管理：今どこにいて、目的地まで何分かかる？ ◦ ⇒ 単独測位で足りる • 高精度が求められるユースケースに応えるには？
5. Quectel Wireless Solutions Co., Ltd. Vice President of Sales, APAC 岡田 泰幸 (おかだ やすゆき) 業界トップクラスのIoTモジュールメーカー RTKおよびCat.1 bisの両分野でも業界をリード
6. 低価格化によって広がる高精度測位 : - RTKとCat.1 bis- Quectel Wireless Solutions May 2026
7. 会社概要： セルラーモジュール シェア Founded in No.1 ・モジュール/アンテナ/ODM等複数事 October 2010 業を展開 2010年10月設立 50+ global locations 90+ 顧客数：7000社以上 distributors 8,900+ Version: 8.0 employees worldwide 2 8 R&D centers globally 徹底した顧客サポート 顧客第一主義 Shanghai, Hefei, Foshan, Guilin, Wuhan, Belgrade, Vancouver and Penang 8つのR&Dセンター • 上海/合肥/佛山/桂林/武漢 • ベオグラード/バンクーバー/ペナン Monthly production capacity over • 50箇所以上の営業拠点 上海証券取引所上場： 603236.SS More than 8,000 • 90社以上の代理店 42M pcs • 8,900人以上の従業員 月産量産数:4200万枚以上 customers worldwide

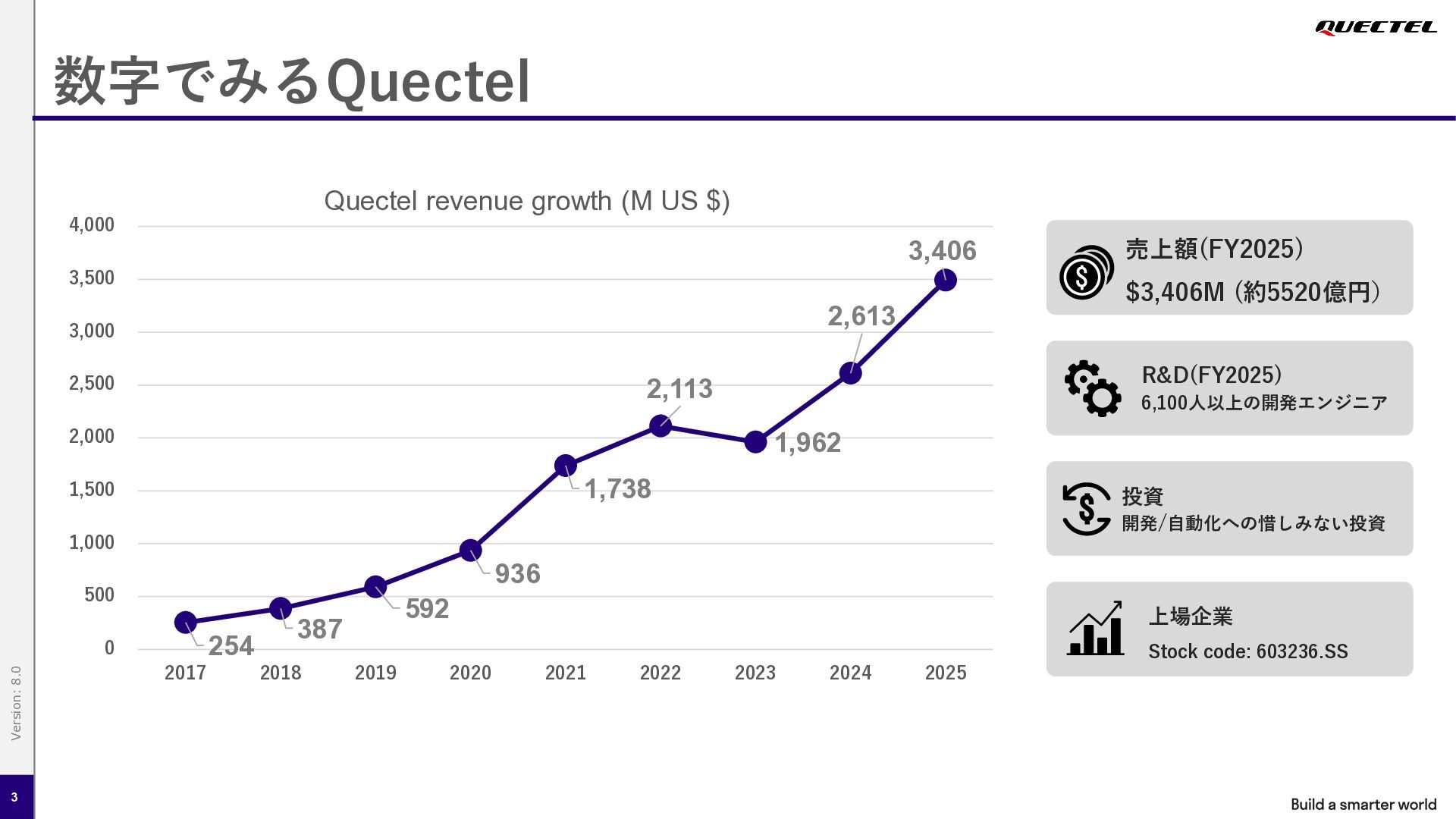

8. 数字でみるQuectel Quectel revenue growth (M US $) 4,000 3,406 3,500 2,613 3,000 2,500 1,738 1,000 500 Version: 8.0 3 6,100人以上の開発エンジニア 1,962 1,500 0 $3,406M (約5520億円） R&D(FY2025) 2,113 2,000 売上額(FY2025) 2017 254 592 387 2018 2019 2020 投資 開発/自動化への惜しみない投資 936 上場企業 2021 2022 2023 2024 2025 Stock code: 603236.SS

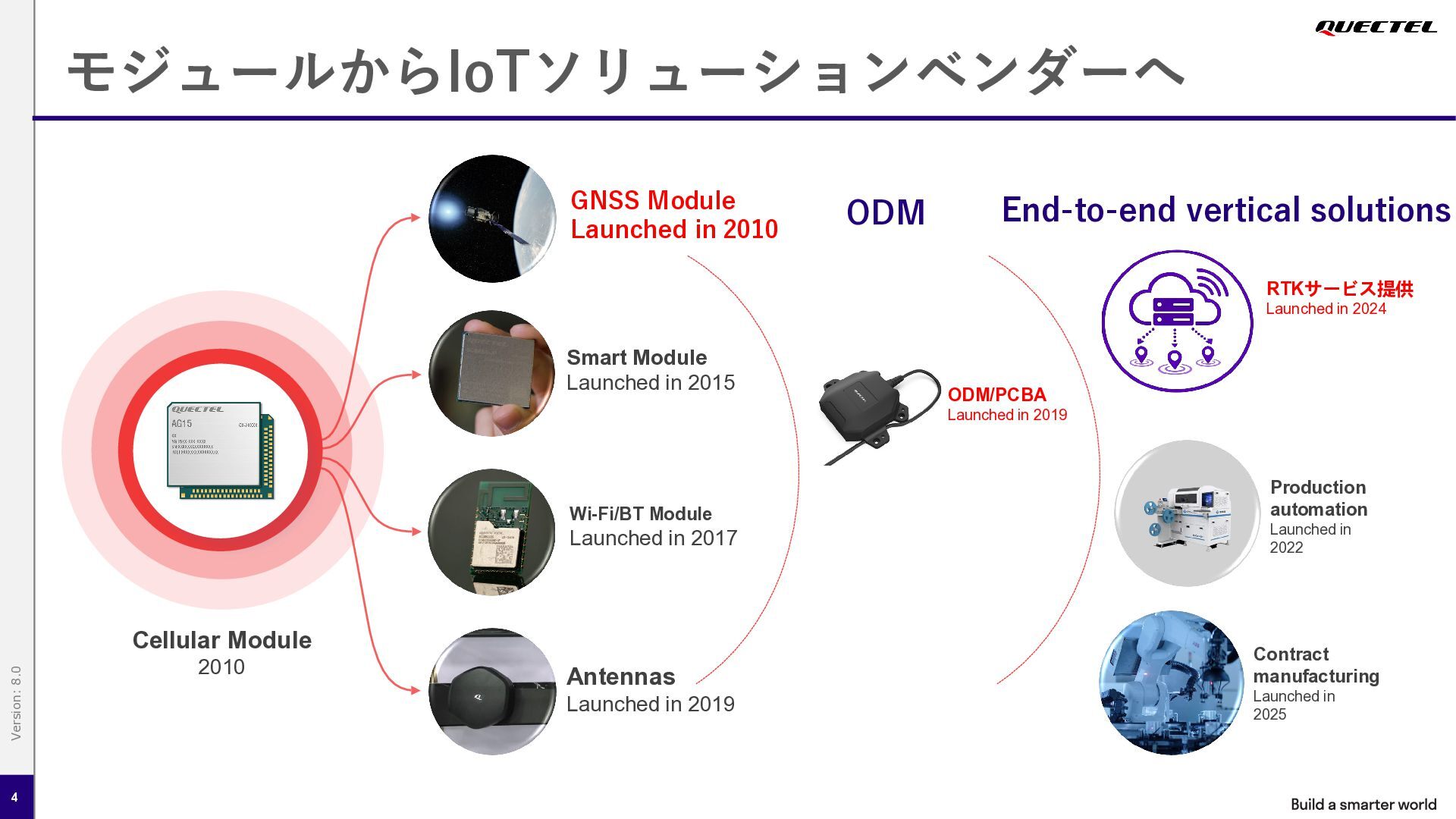

9. モジュールからIoTソリューションベンダーへ GNSS Module Launched in 2010 ODM End-to-end vertical solutions RTKサービス提供 Launched in 2024 Smart Module Launched in 2015 ODM/PCBA Launched in 2019 Wi-Fi/BT Module Launched in 2017 Version: 8.0 Cellular Module 4 2010 Antennas Launched in 2019 Production automation Launched in 2022 Contract manufacturing Launched in 2025
10. Version: 8.0 GNSSの基本説明 5

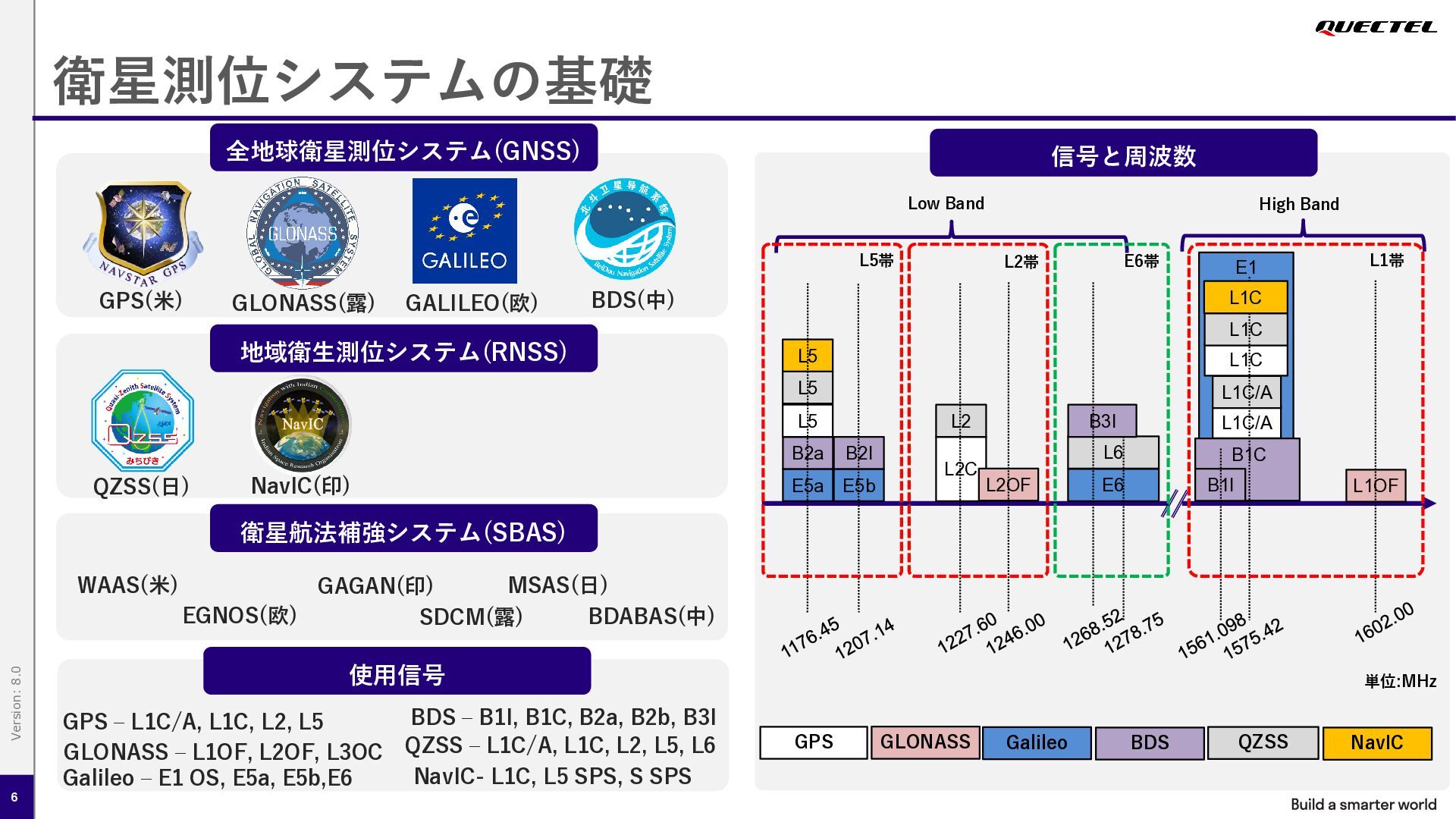

11. 衛星測位システムの基礎 全地球衛星測位システム(GNSS) 信号と周波数 Low Band L5帯 GPS(米) GLONASS(露) GALILEO(欧) E6帯 L2帯 BDS(中) 地域衛生測位システム(RNSS) NavIC(印) E1 L1帯 L1C L5 L1C E5b L1C L5 L1C/A L5 QZSS(日) High Band L2 B2a B2l E5a E5b L2C L2OF B3l L1C/A L6 B1C B1l E6 L1OF 衛星航法補強システム(SBAS) Version: 8.0 WAAS(米) 6 MSAS(日) GAGAN(印) EGNOS(欧) BDABAS(中) SDCM(露) 使用信号 GPS – L1C/A, L1C, L2, L5 GLONASS – L1OF, L2OF, L3OC Galileo – E1 OS, E5a, E5b,E6 BDS – B1I, B1C, B2a, B2b, B3I QZSS – L1C/A, L1C, L2, L5, L6 NavIC- L1C, L5 SPS, S SPS 単位:MHz GPS GLONASS Galileo BDS QZSS NavIC

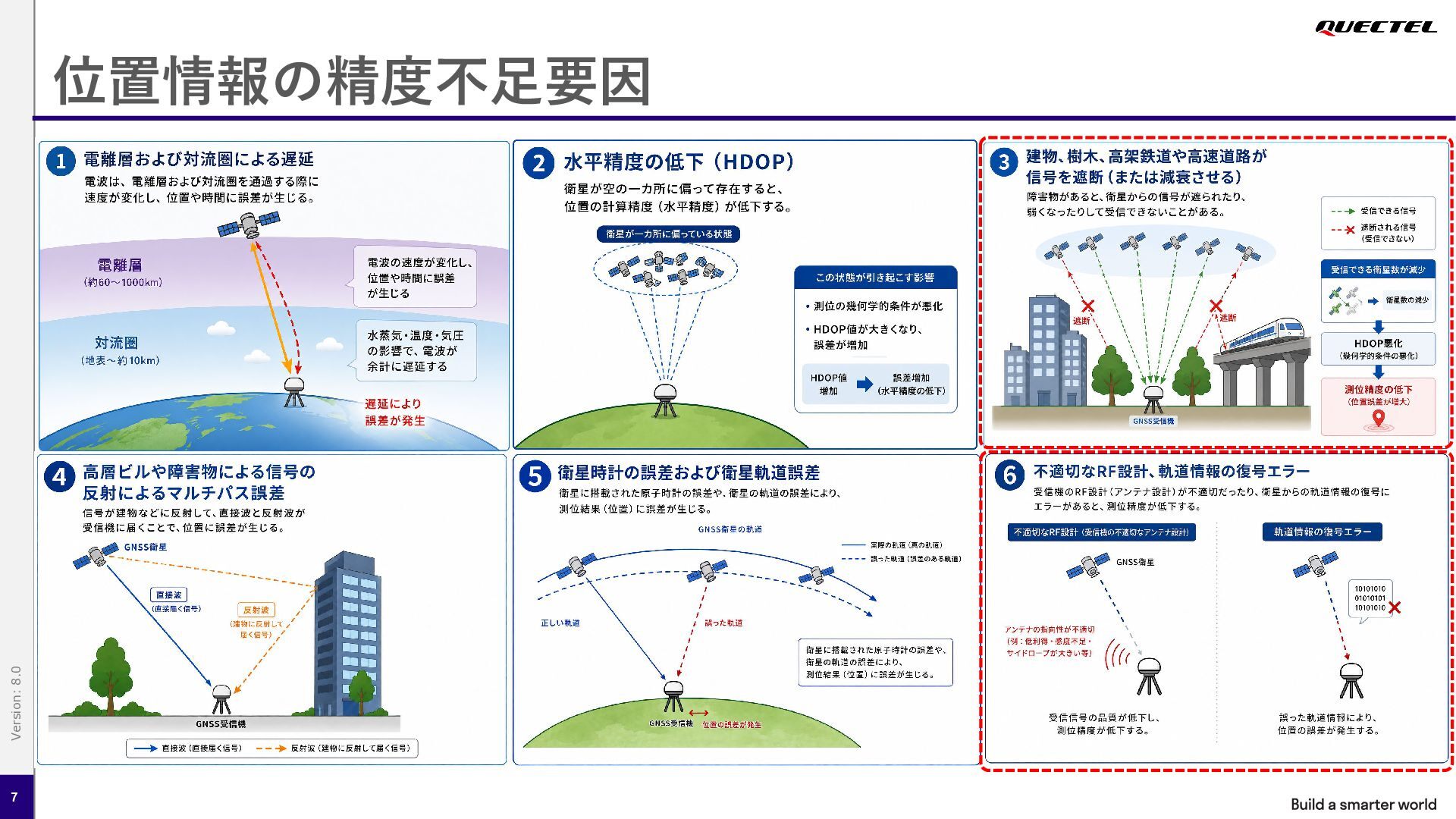

12. Version: 8.0 位置情報の精度不足要因 7

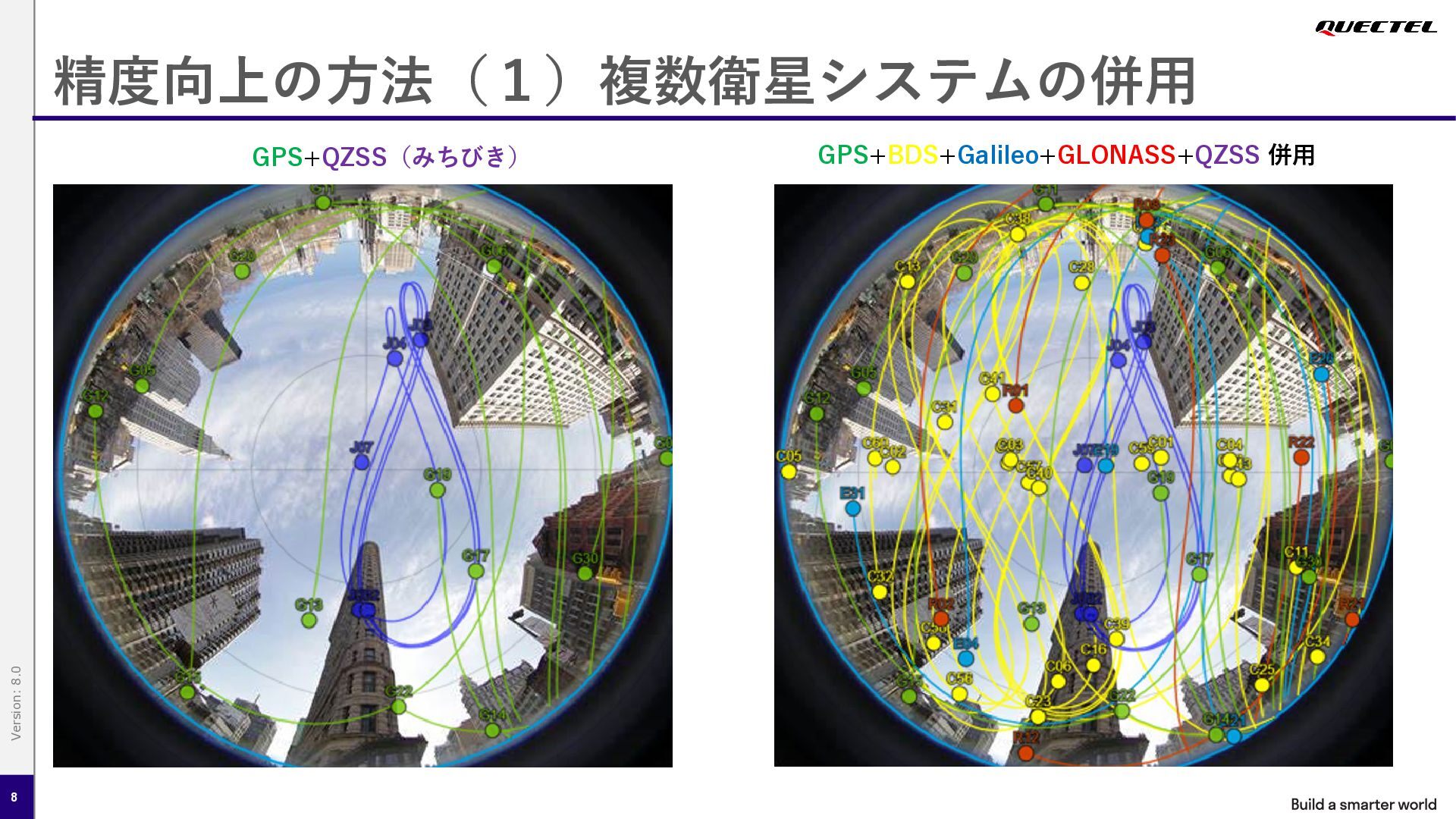

13. 精度向上の方法（１）複数衛星システムの併用 Version: 8.0 GPS+QZSS（みちびき） 8 GPS+BDS+Galileo+GLONASS+QZSS 併用

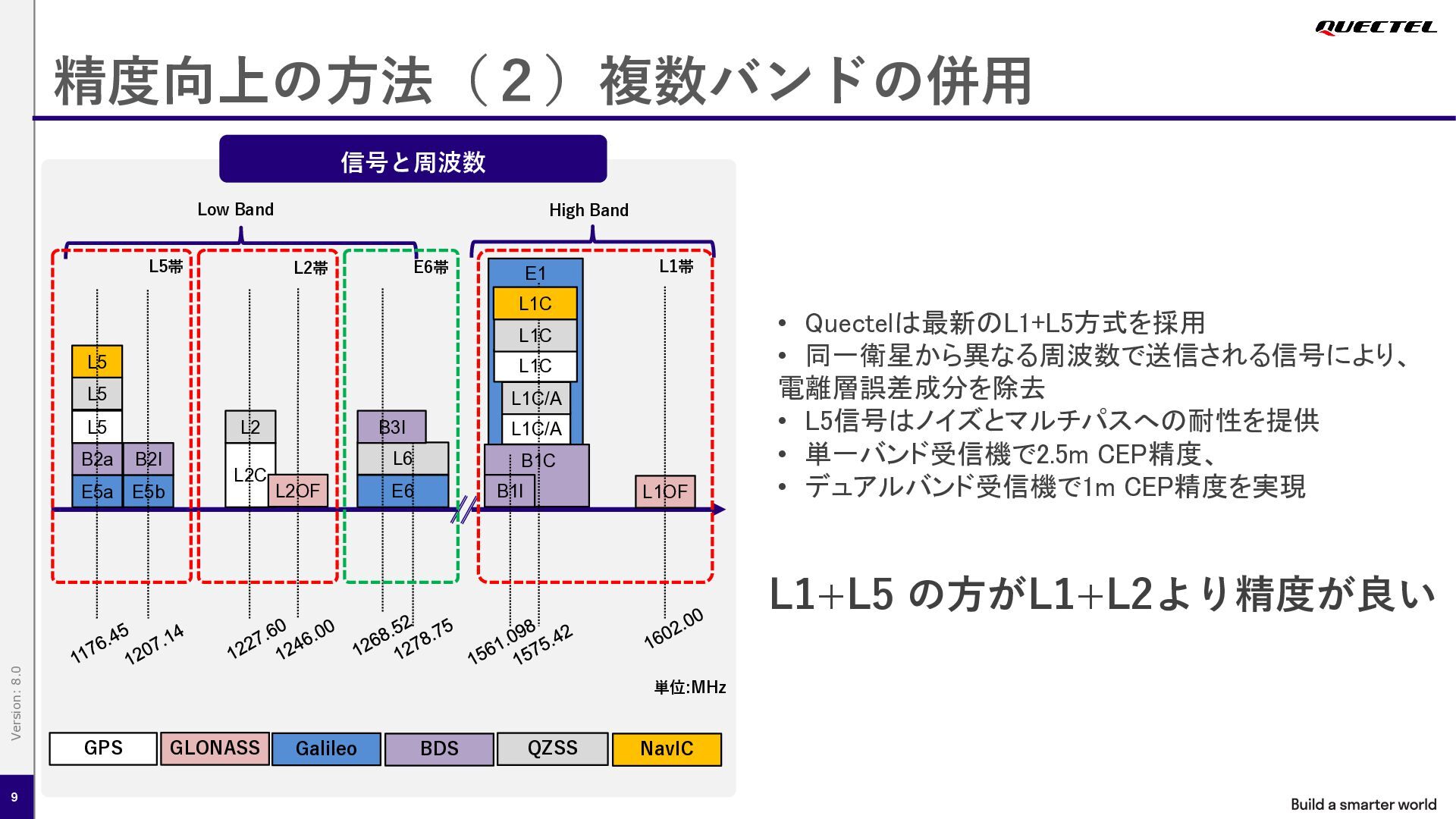

14. 精度向上の方法（２）複数バンドの併用 信号と周波数 Low Band L5帯 High Band E6帯 L2帯 E1 L1帯 L1C L5 L1C E5b L1C L5 L1C/A L5 L2 B2a B2l E5a E5b L2C L2OF B3l L1C/A L6 B1C B1l E6 L1OF • Quectelは最新のL1+L5方式を採用 • 同一衛星から異なる周波数で送信される信号により、 電離層誤差成分を除去 • L5信号はノイズとマルチパスへの耐性を提供 • 単一バンド受信機で2.5m CEP精度、 • デュアルバンド受信機で1m CEP精度を実現 Version: 8.0 L1+L5 の方がL1+L2より精度が良い 9 単位:MHz GPS GLONASS Galileo BDS QZSS NavIC

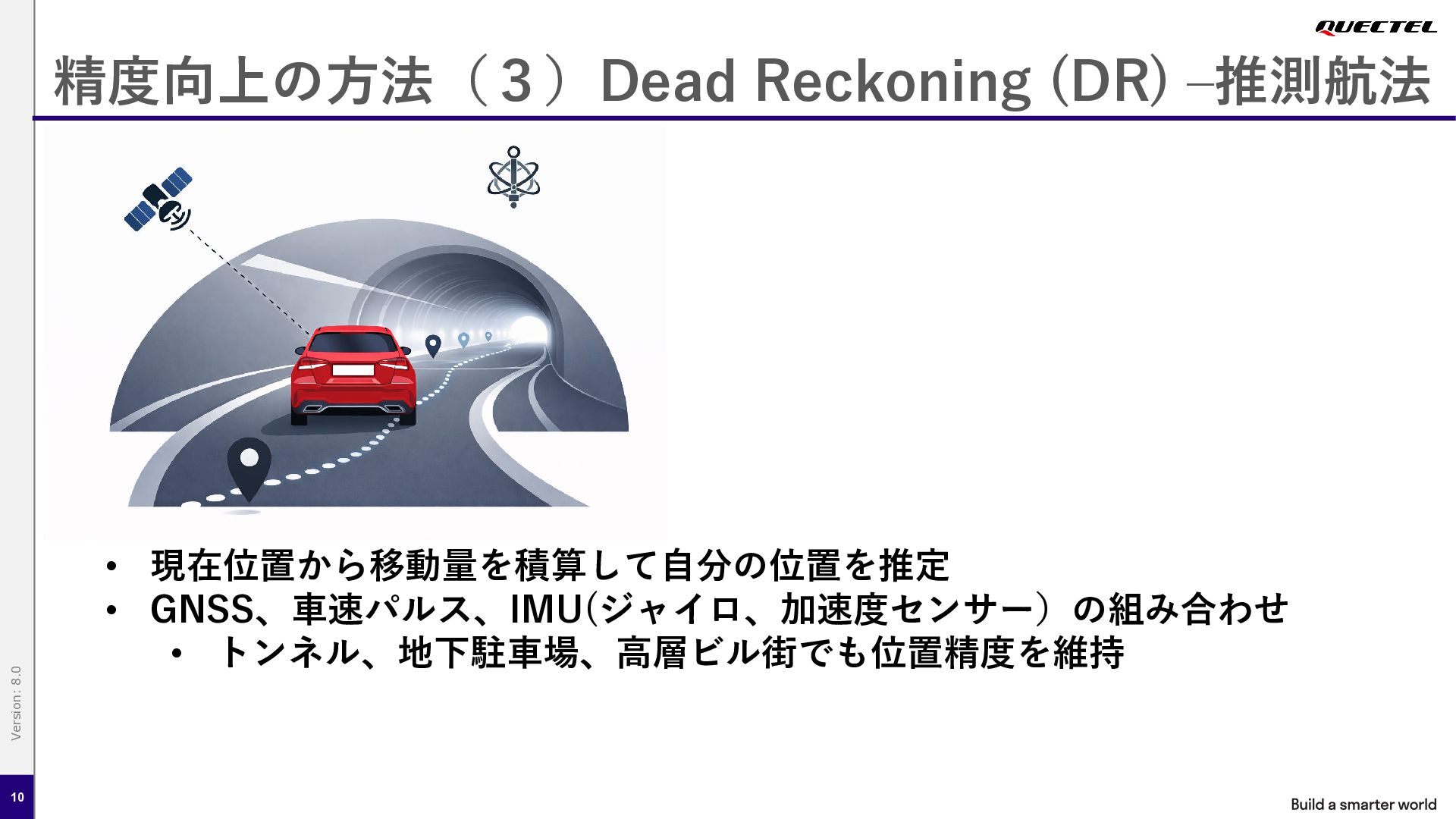

15. Version: 8.0 精度向上の方法（３）Dead Reckoning (DR) –推測航法 10 • 現在位置から移動量を積算して自分の位置を推定 • GNSS、車速パルス、IMU(ジャイロ、加速度センサー）の組み合わせ • トンネル、地下駐車場、高層ビル街でも位置精度を維持

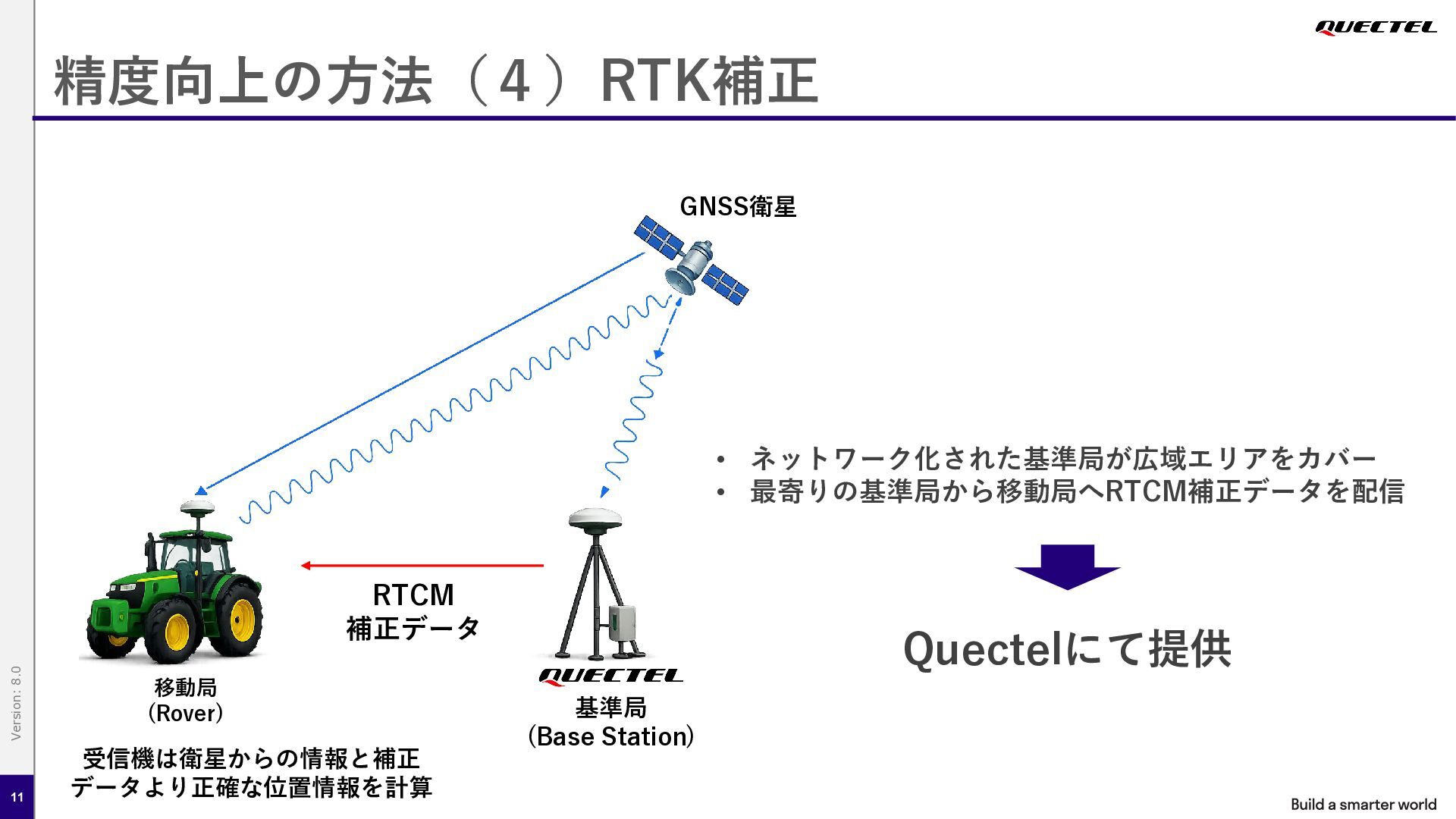

16. 精度向上の方法（４）RTK補正 GNSS衛星 • ネットワーク化された基準局が広域エリアをカバー • 最寄りの基準局から移動局へRTCM補正データを配信 Version: 8.0 RTCM 補正データ 11 移動局 (Rover) 受信機は衛星からの情報と補正 データより正確な位置情報を計算 Quectelにて提供 基準局 (Base Station)

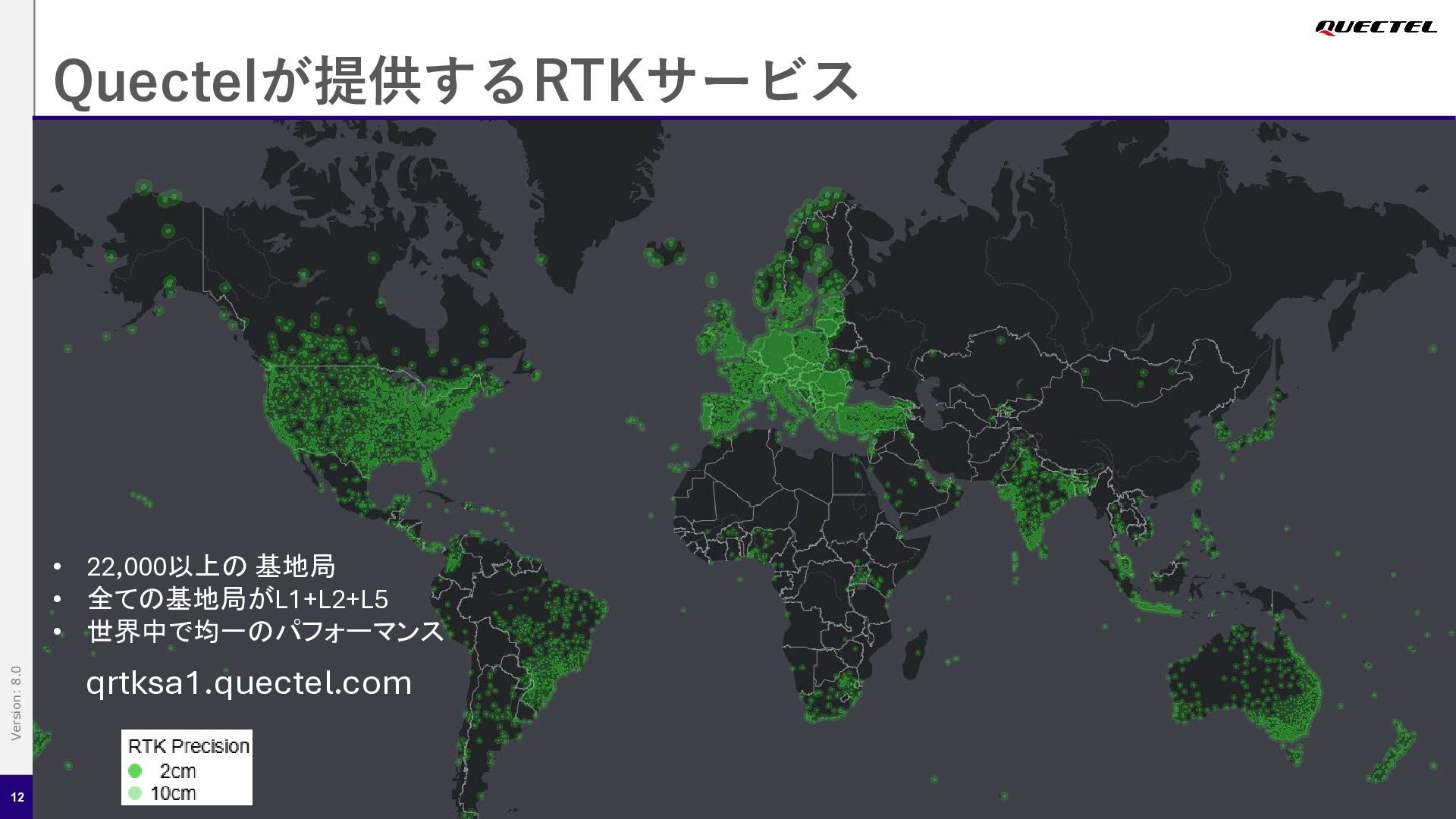

17. Quectelが提供するRTKサービス Version: 8.0 • 22,000以上の 基地局 • 全ての基地局がL1+L2+L5 • 世界中で均一のパフォーマンス 12 qrtksa1.quectel.com
18. 13 Version: 8.0
19. Version: 8.0 RTKと利用シーン 14
20. Version: 8.0 突然ですが、クイズです！ 15
21. Version: 8.0 以下に共通するものは？ 16 価格破壊を起こすことにより、大衆化を実現

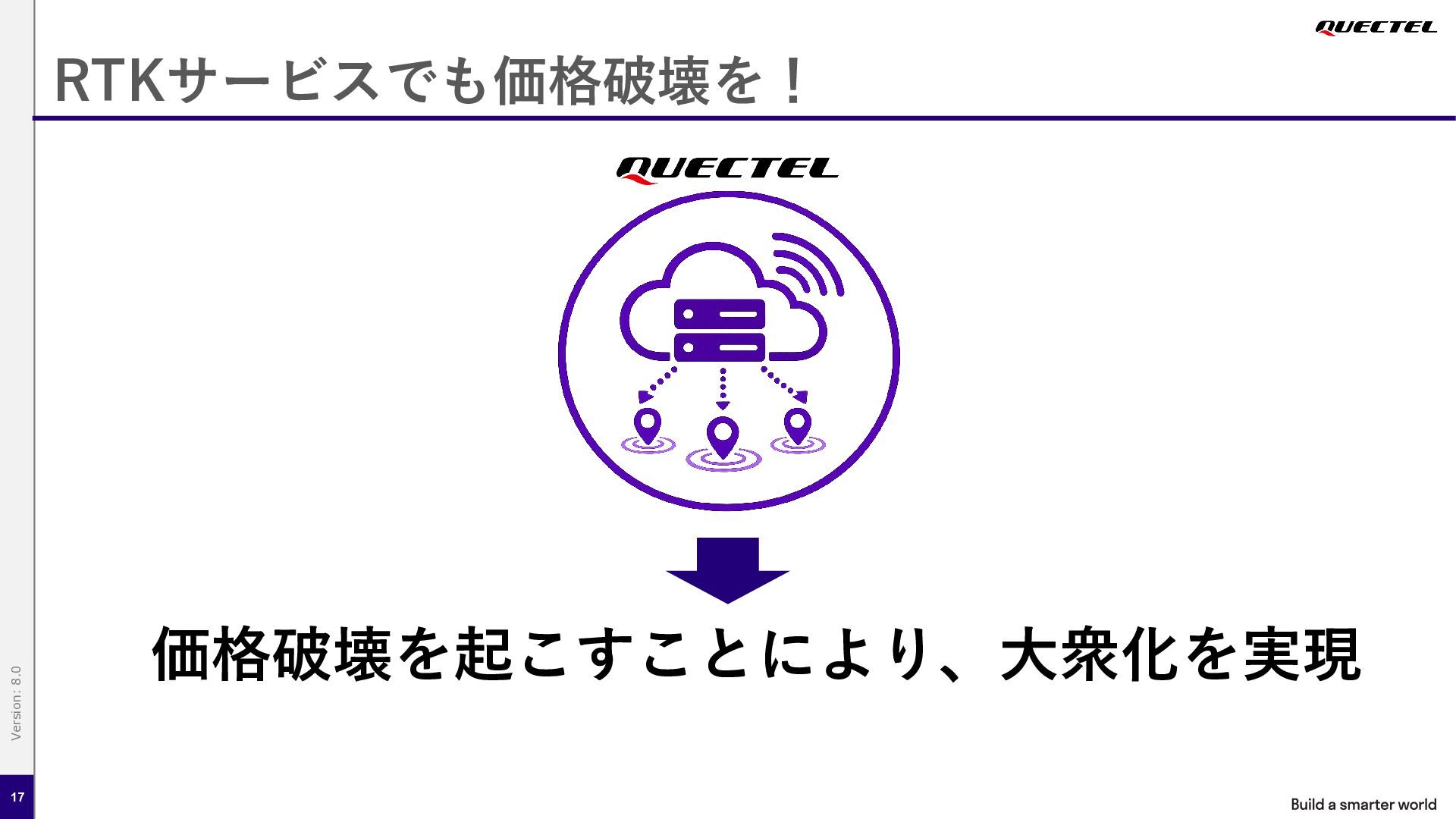

22. Version: 8.0 RTKサービスでも価格破壊を！ 17 価格破壊を起こすことにより、大衆化を実現

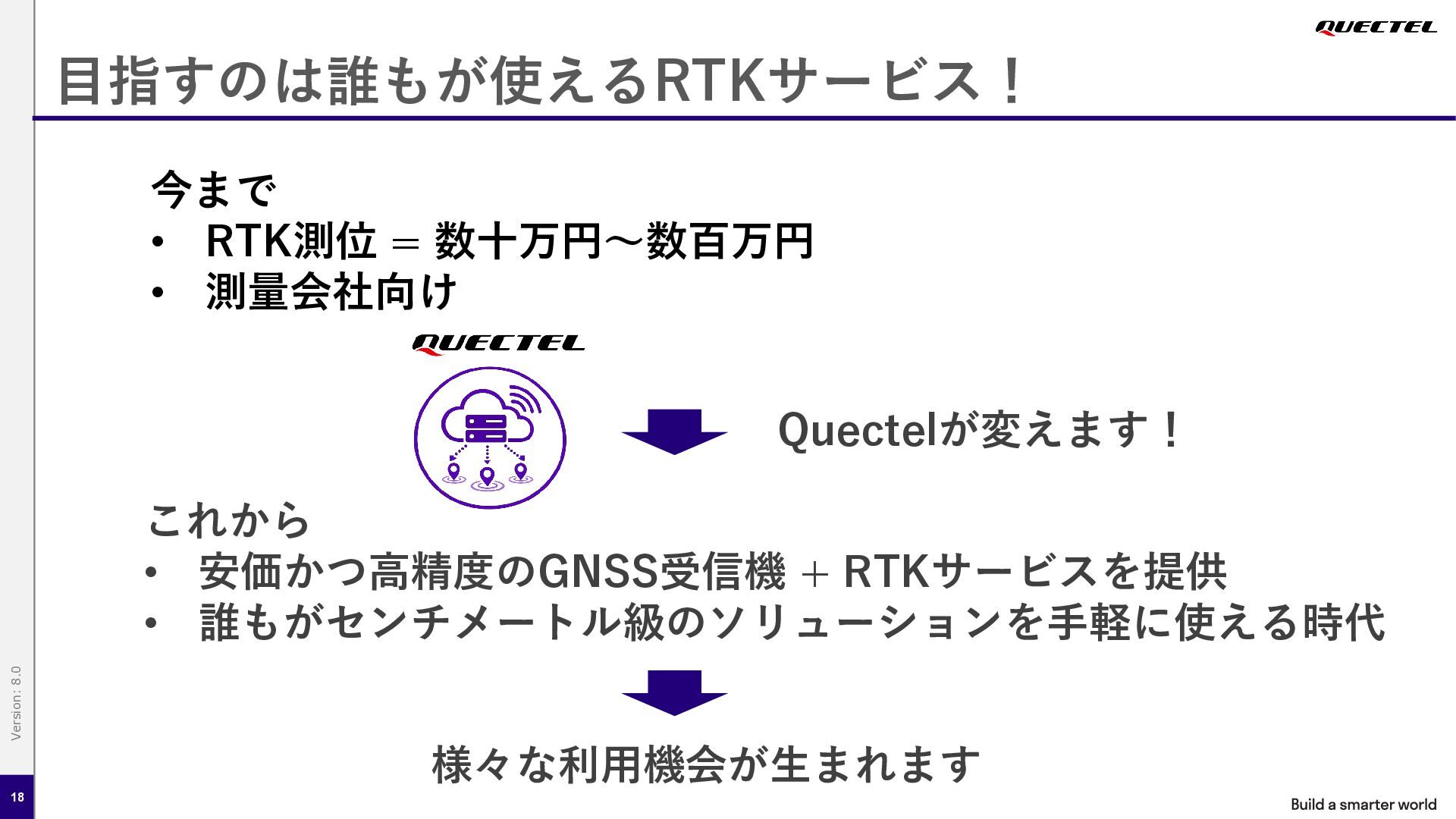

23. 目指すのは誰もが使えるRTKサービス！ 今まで • RTK測位 = 数十万円〜数百万円 • 測量会社向け Quectelが変えます！ Version: 8.0 これから • 安価かつ高精度のGNSS受信機 + RTKサービスを提供 • 誰もがセンチメートル級のソリューションを手軽に使える時代 18 様々な利用機会が生まれます
24. Version: 8.0 低価格化によって起きる事(その１） 19 • 掘削機や運搬車両だけでなく、作業員一人一人にGNSS/RTKサービスを搭載 • 作業員の安全の担保（危険探知） • 行動パターンの習得
25. Version: 8.0 低価格化によって起きる事(その2） 21

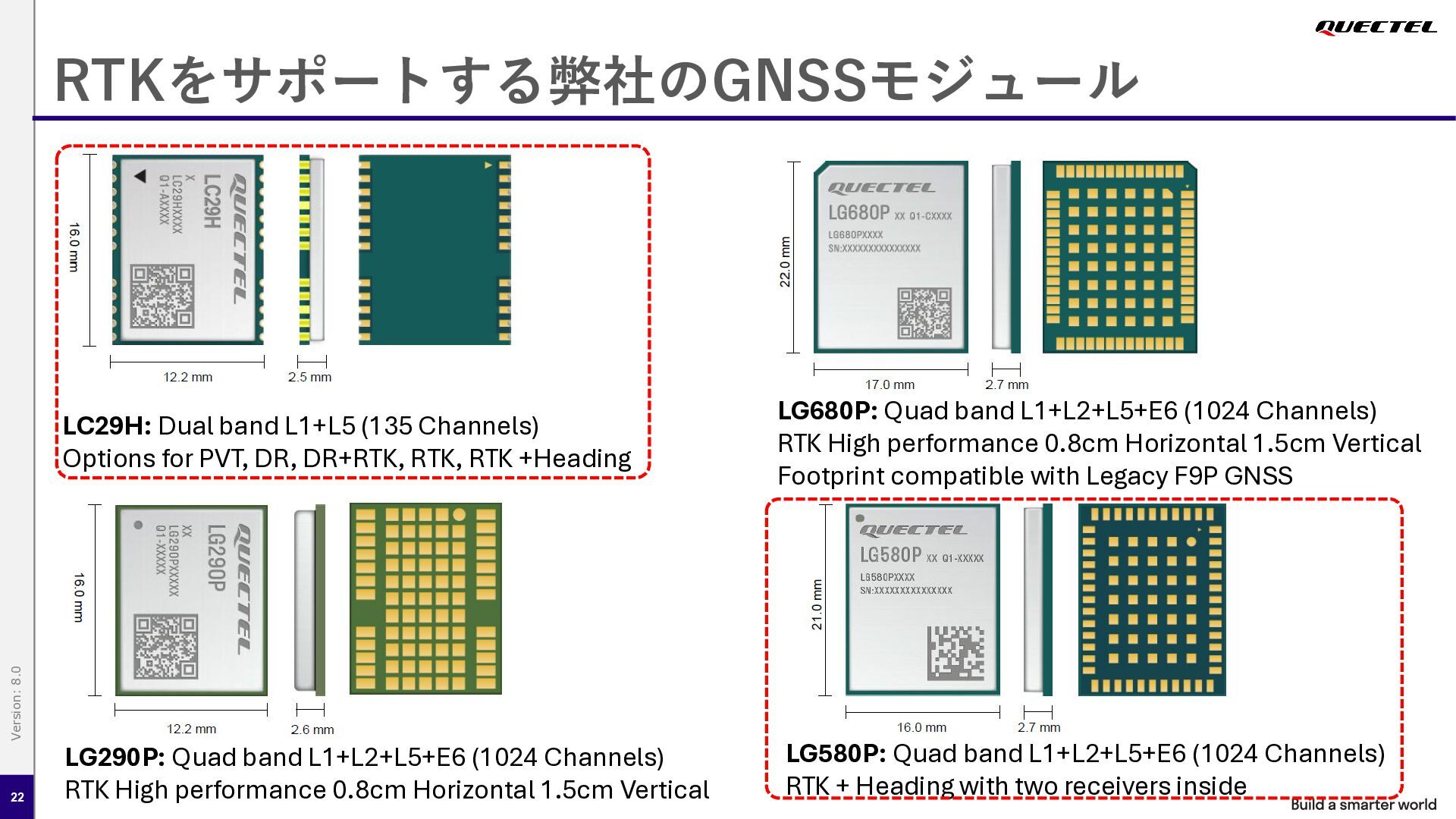

26. Version: 8.0 RTKをサポートする弊社のGNSSモジュール 22 LC29H: Dual band L1+L5 (135 Channels) Options for PVT, DR, DR+RTK, RTK, RTK +Heading LG680P: Quad band L1+L2+L5+E6 (1024 Channels) RTK High performance 0.8cm Horizontal 1.5cm Vertical Footprint compatible with Legacy F9P GNSS LG290P: Quad band L1+L2+L5+E6 (1024 Channels) RTK High performance 0.8cm Horizontal 1.5cm Vertical LG580P: Quad band L1+L2+L5+E6 (1024 Channels) RTK + Heading with two receivers inside

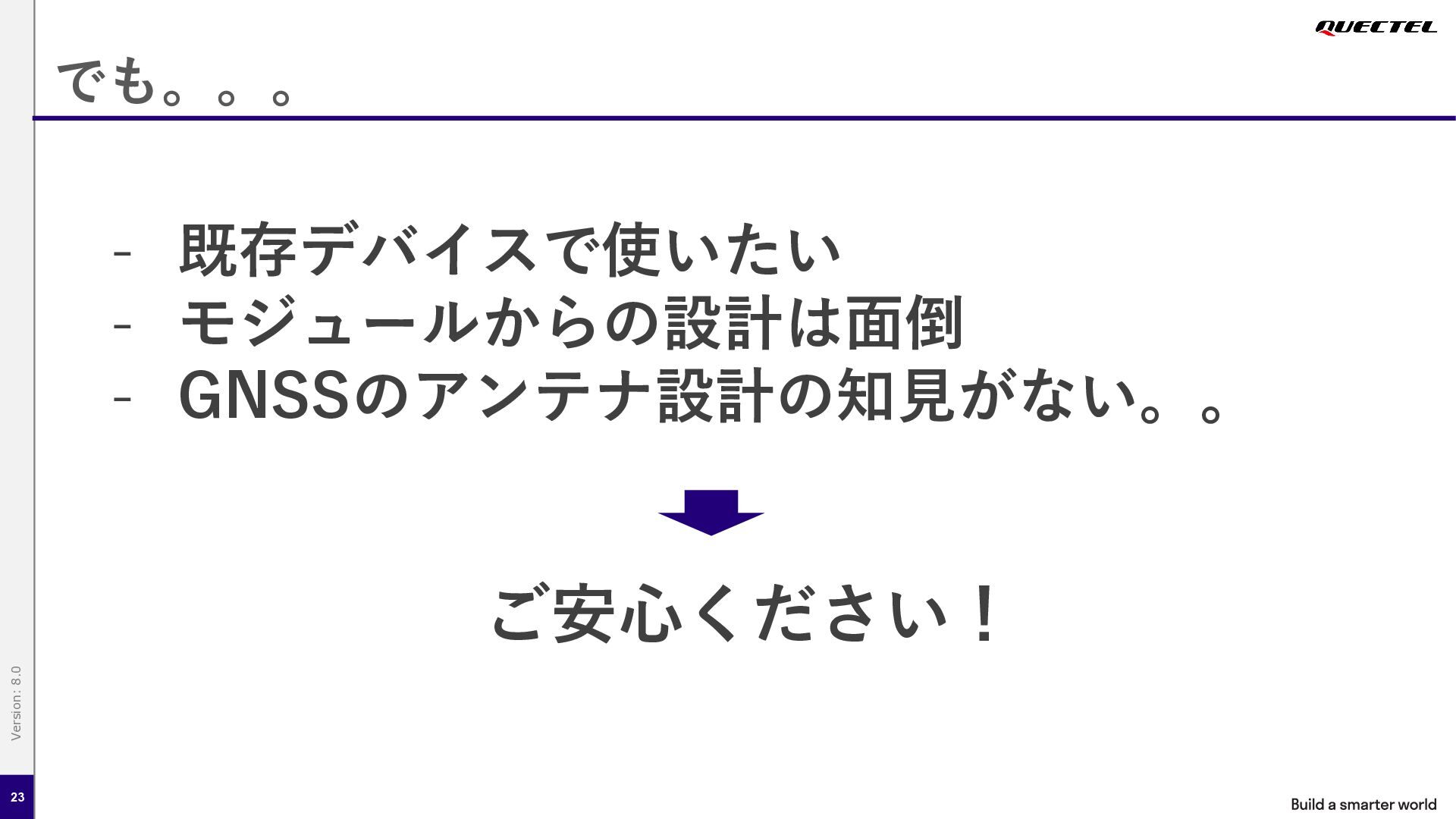

27. でも。。。 - 既存デバイスで使いたい - モジュールからの設計は面倒 - GNSSのアンテナ設計の知見がない。。 Version: 8.0 ご安心ください！ 23

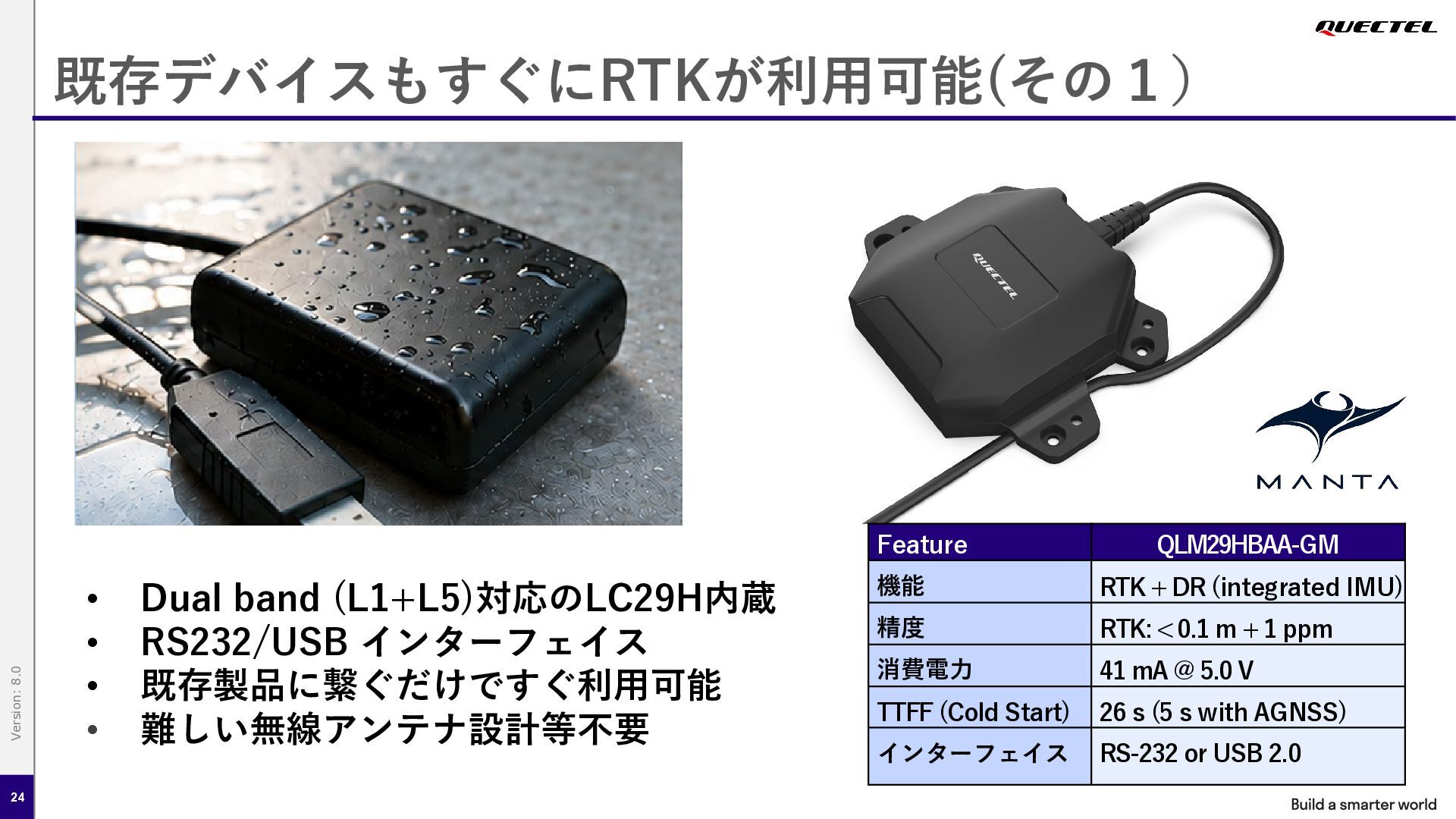

28. 既存デバイスもすぐにRTKが利用可能(その１） Version: 8.0 Feature 24 • • • • Dual band (L1+L5)対応のLC29H内蔵 RS232/USB インターフェイス 既存製品に繋ぐだけですぐ利用可能 難しい無線アンテナ設計等不要 QLM29HBAA-GM 機能 RTK + DR (integrated IMU) 精度 RTK: < 0.1 m + 1 ppm 消費電力 41 mA @ 5.0 V TTFF (Cold Start) 26 s (5 s with AGNSS) インターフェイス RS-232 or USB 2.0

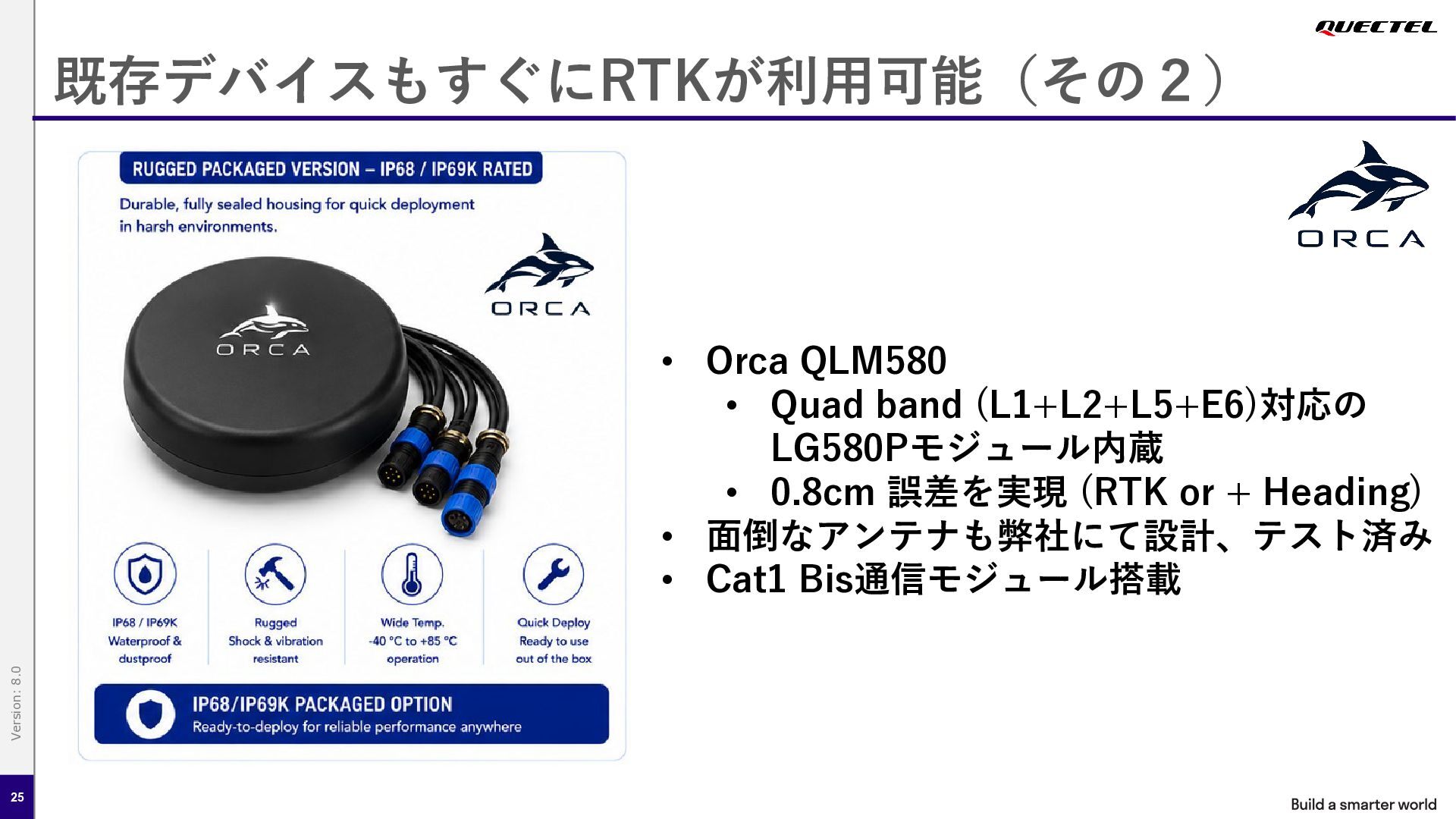

29. 既存デバイスもすぐにRTKが利用可能（その２） Version: 8.0 • Orca QLM580 • Quad band (L1+L2+L5+E6)対応の LG580Pモジュール内蔵 • 0.8cm 誤差を実現 (RTK or + Heading) • 面倒なアンテナも弊社にて設計、テスト済み • Cat1 Bis通信モジュール搭載 25

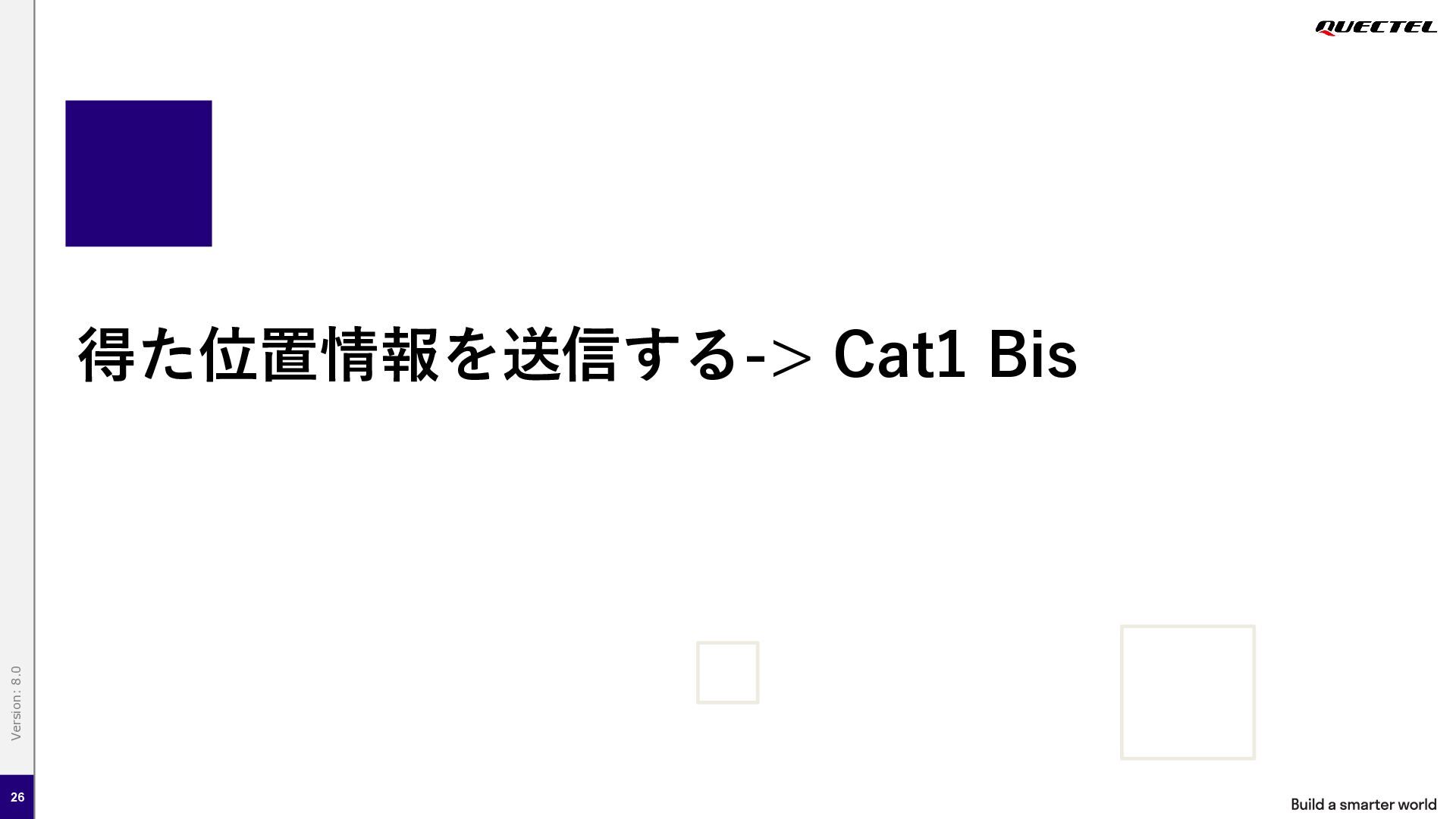

30. Version: 8.0 得た位置情報を送信する-> Cat1 Bis 26

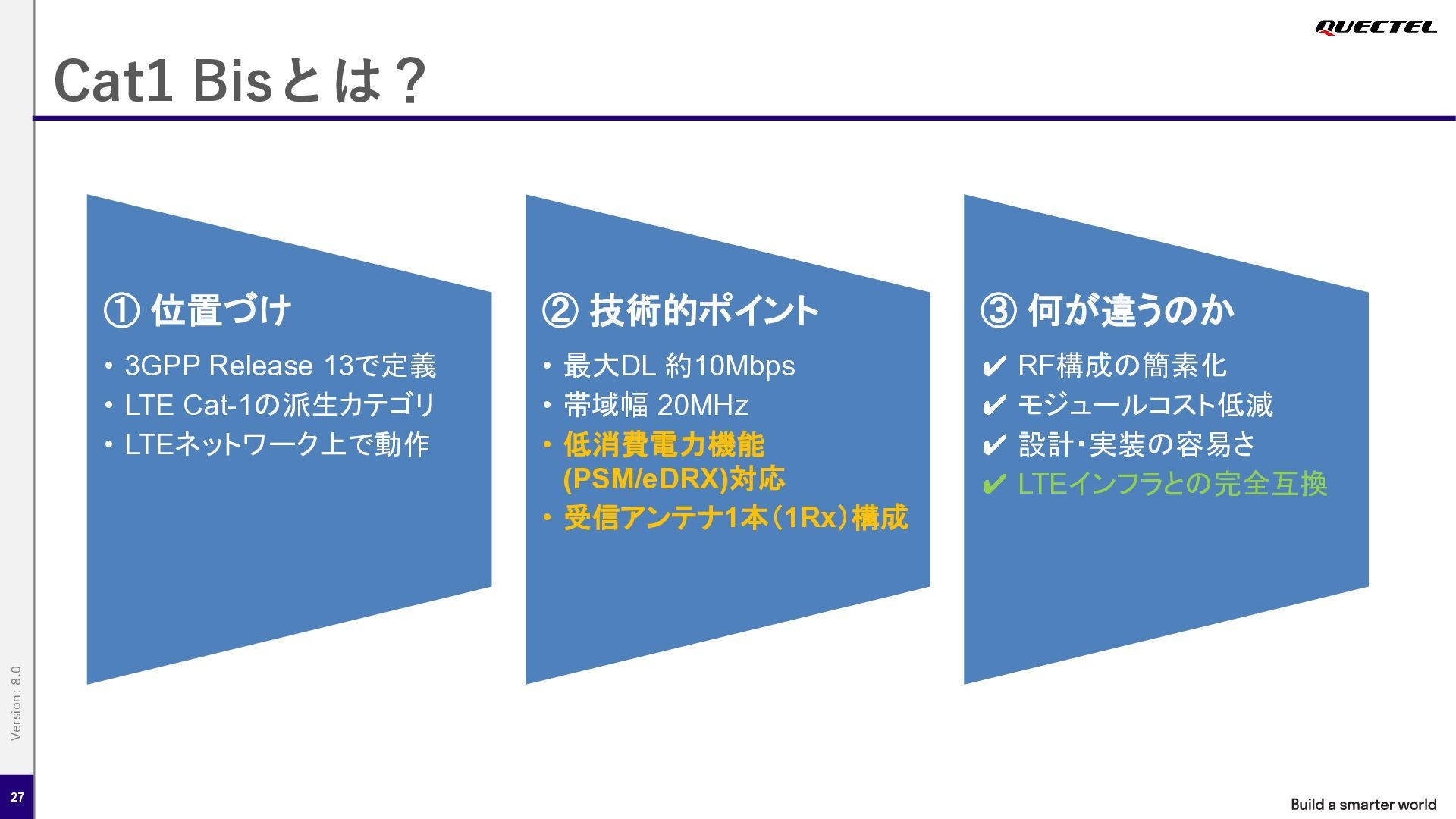

31. Version: 8.0 Cat1 Bisとは？ 27 ① 位置づけ ② 技術的ポイント • 3GPP Release 13で定義 • LTE Cat-1の派生カテゴリ • LTEネットワーク上で動作 • 最大DL 約10Mbps • 帯域幅 20MHz • 低消費電力機能 (PSM/eDRX)対応 • 受信アンテナ1本（1Rx）構成 ③ 何が違うのか RF構成の簡素化 モジュールコスト低減 設計・実装の容易さ LTEインフラとの完全互換

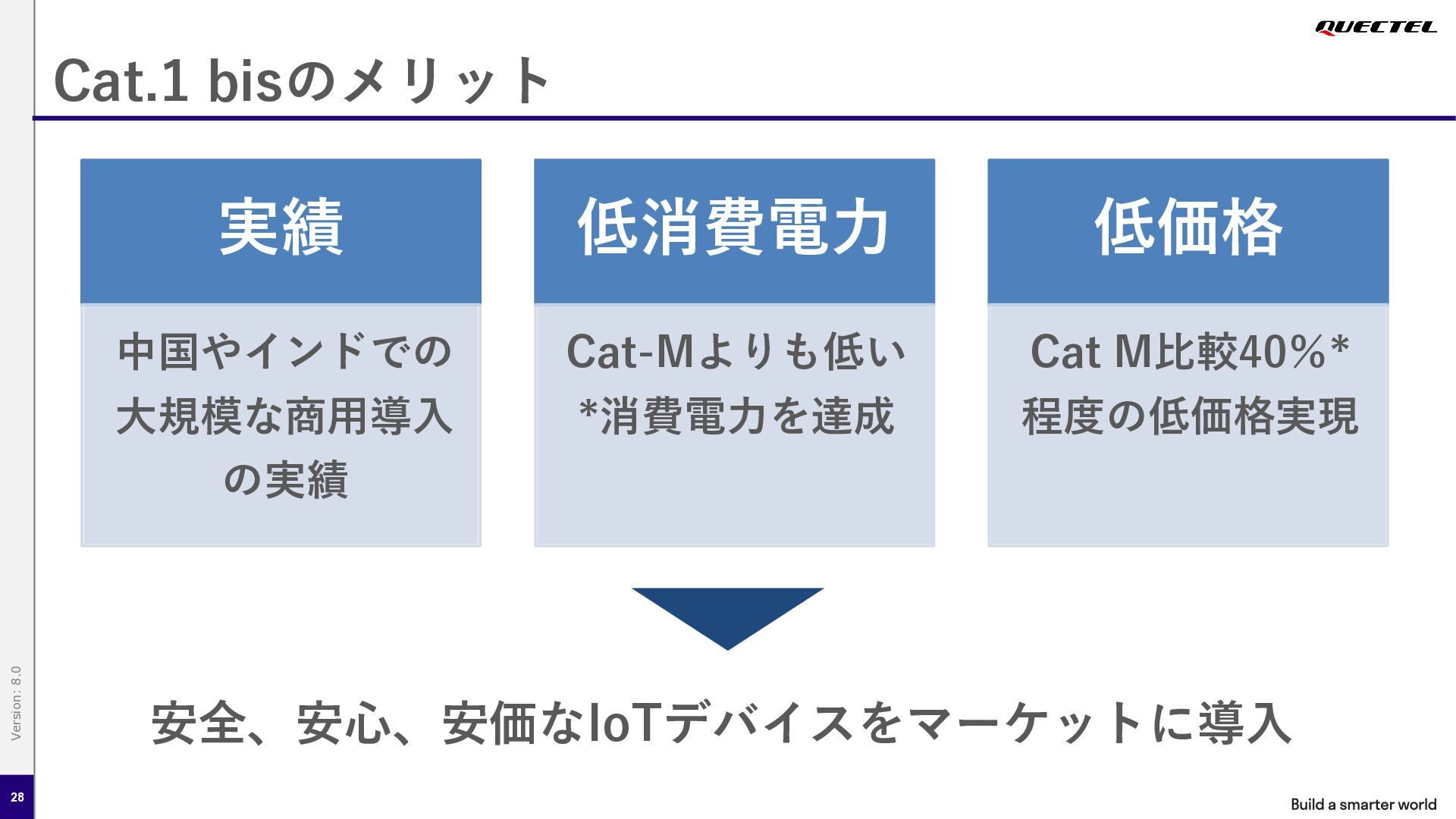

32. Cat.1 bisのメリット 実績 低消費電力 低価格 中国やインドでの Cat-Mよりも低い Cat M比較40％* 大規模な商用導入 Version: 8.0 の実績 28 *消費電力を達成 程度の低価格実現 安全、安心、安価なIoTデバイスをマーケットに導入

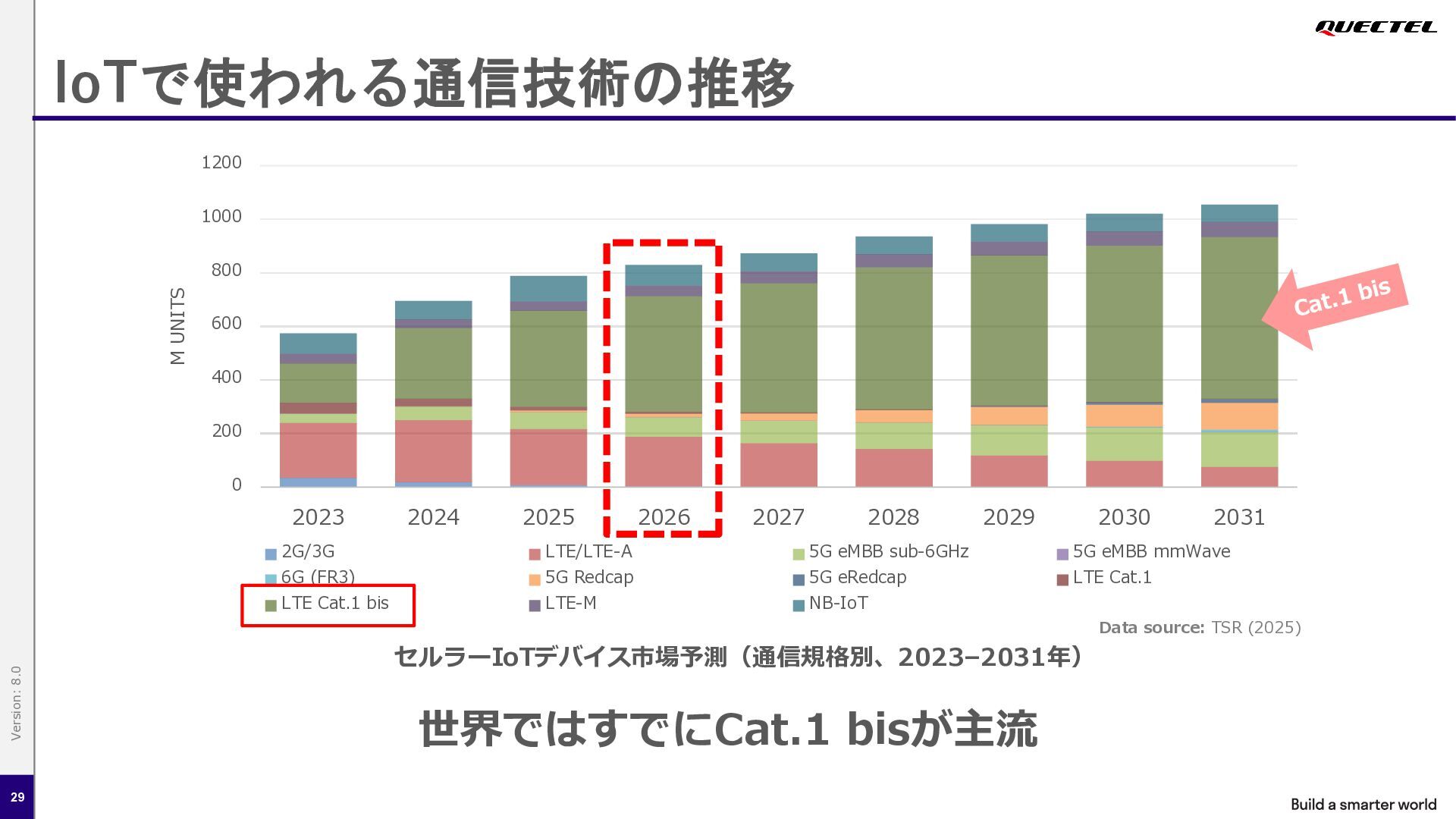

33. IoTで使われる通信技術の推移 1200 1000 M UNITS 800 600 400 200 0 Version: 8.0 2023 29 2024 2025 2026 2027 2028 2029 2030 2031 2G/3G LTE/LTE-A 5G eMBB sub-6GHz 5G eMBB mmWave 6G (FR3) 5G Redcap 5G eRedcap LTE Cat.1 LTE Cat.1 bis LTE-M NB-IoT セルラーIoTデバイス市場予測（通信規格別、2023–2031年） 世界ではすでにCat.1 bisが主流 Data source: TSR (2025)

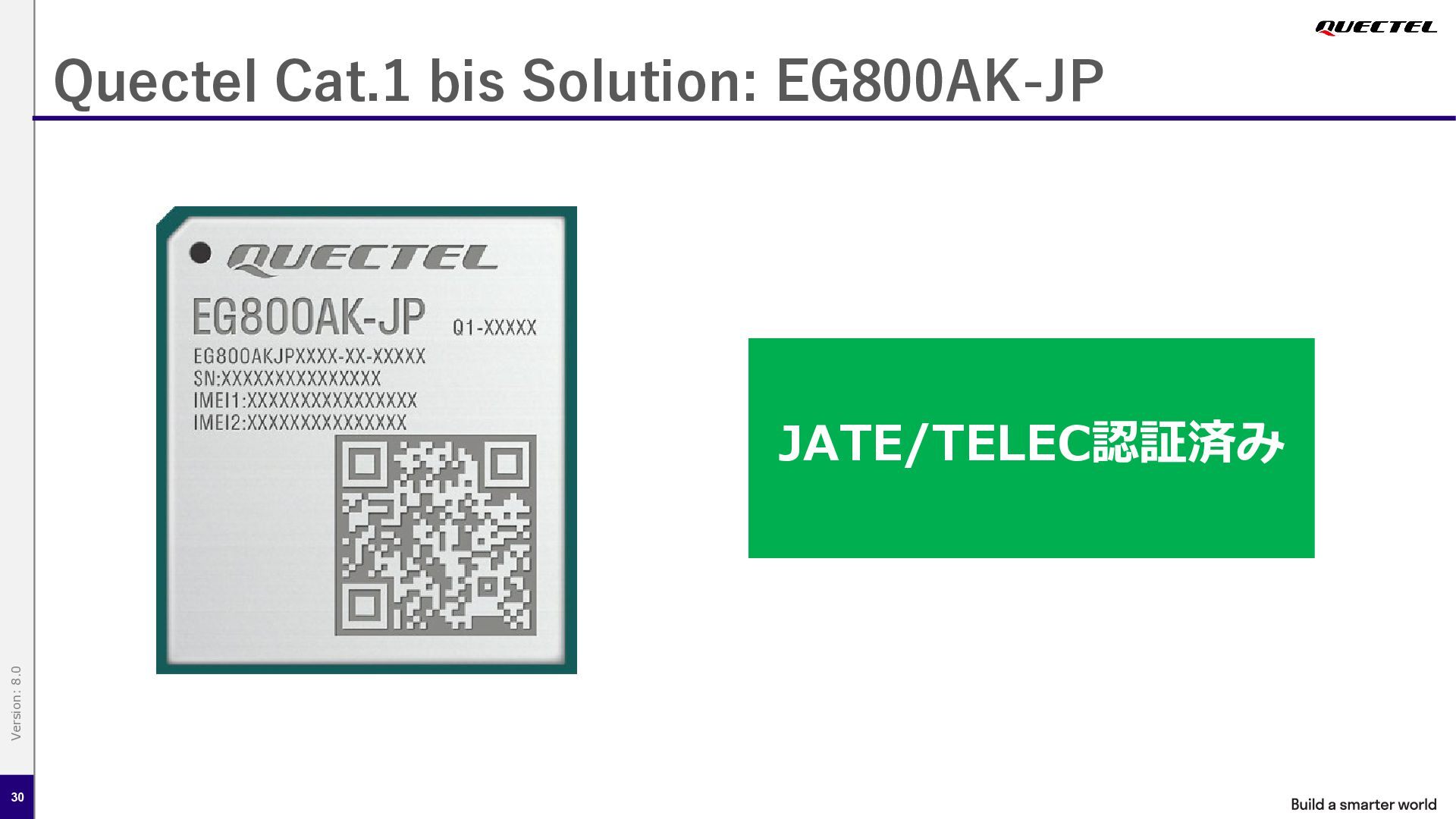

34. Quectel Cat.1 bis Solution: EG800AK-JP Version: 8.0 JATE/TELEC認証済み 30

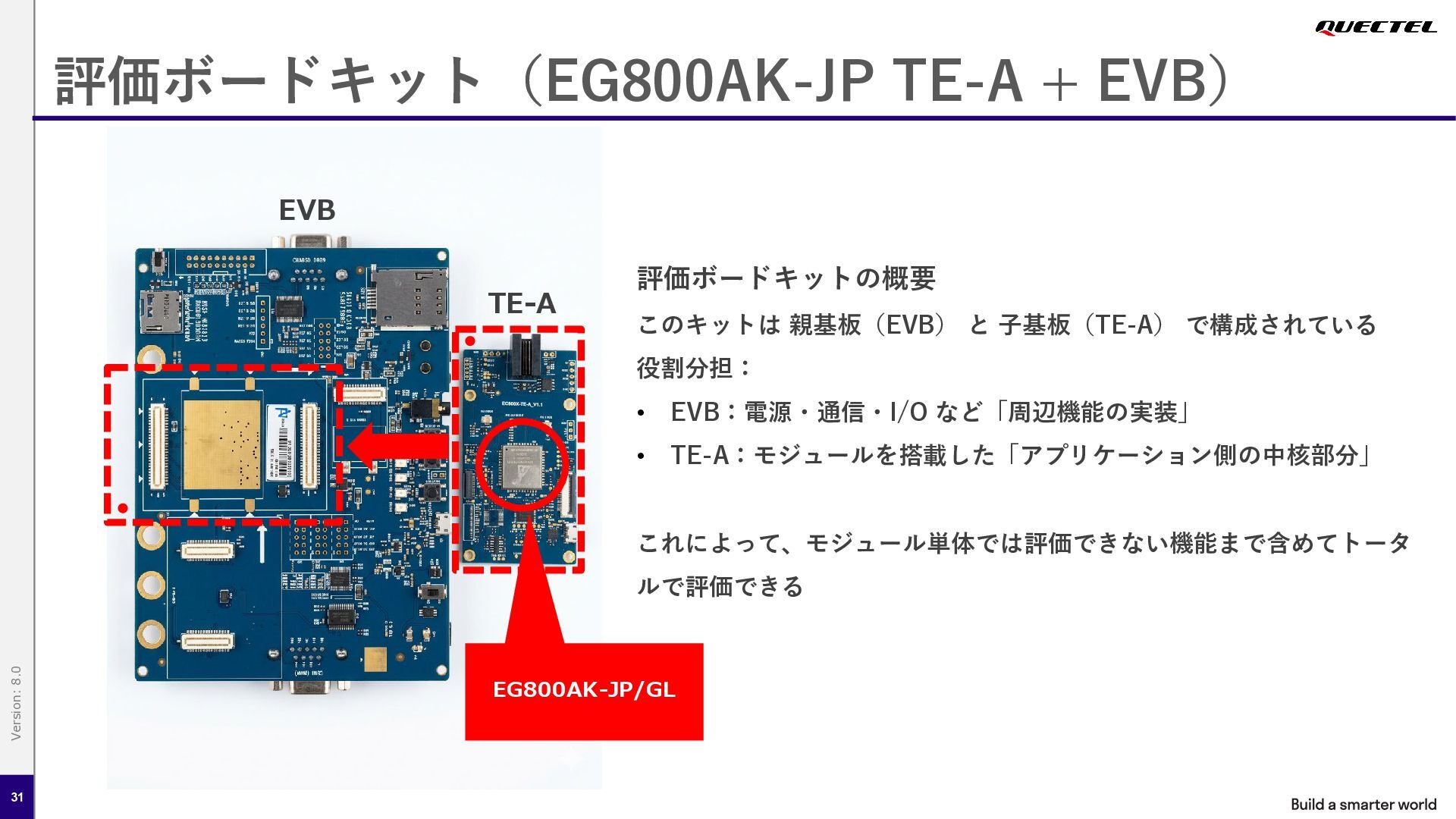

35. 評価ボードキット（EG800AK-JP TE-A + EVB） EVB TE-A 評価ボードキットの概要 このキットは 親基板（EVB） と 子基板（TE-A） で構成されている 役割分担： • EVB：電源・通信・I/O など「周辺機能の実装」 • TE-A：モジュールを搭載した「アプリケーション側の中核部分」 これによって、モジュール単体では評価できない機能まで含めてトータ Version: 8.0 ルで評価できる 31 EG800AK-JP/GL

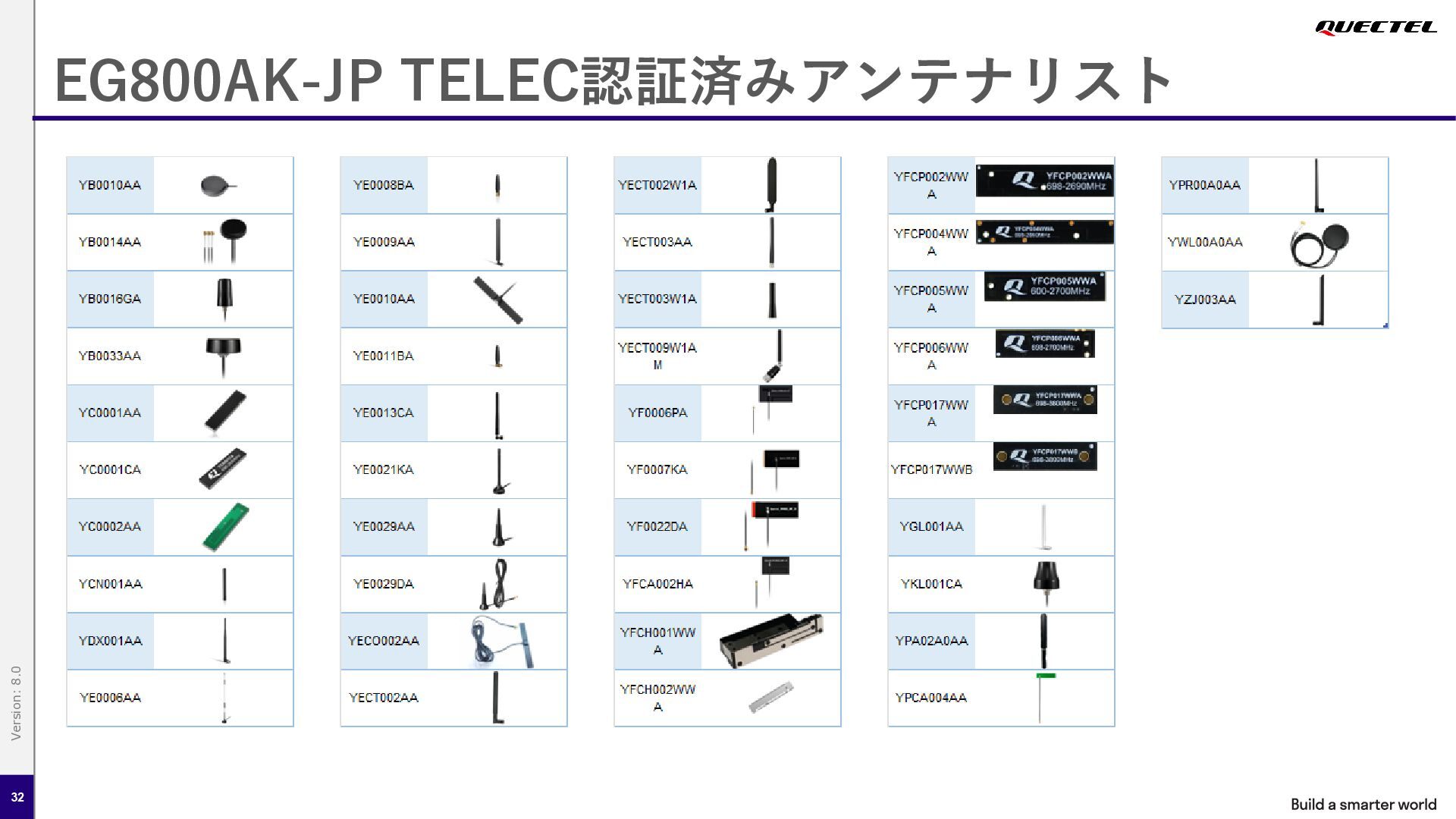

36. Version: 8.0 EG800AK-JP TELEC認証済みアンテナリスト 32

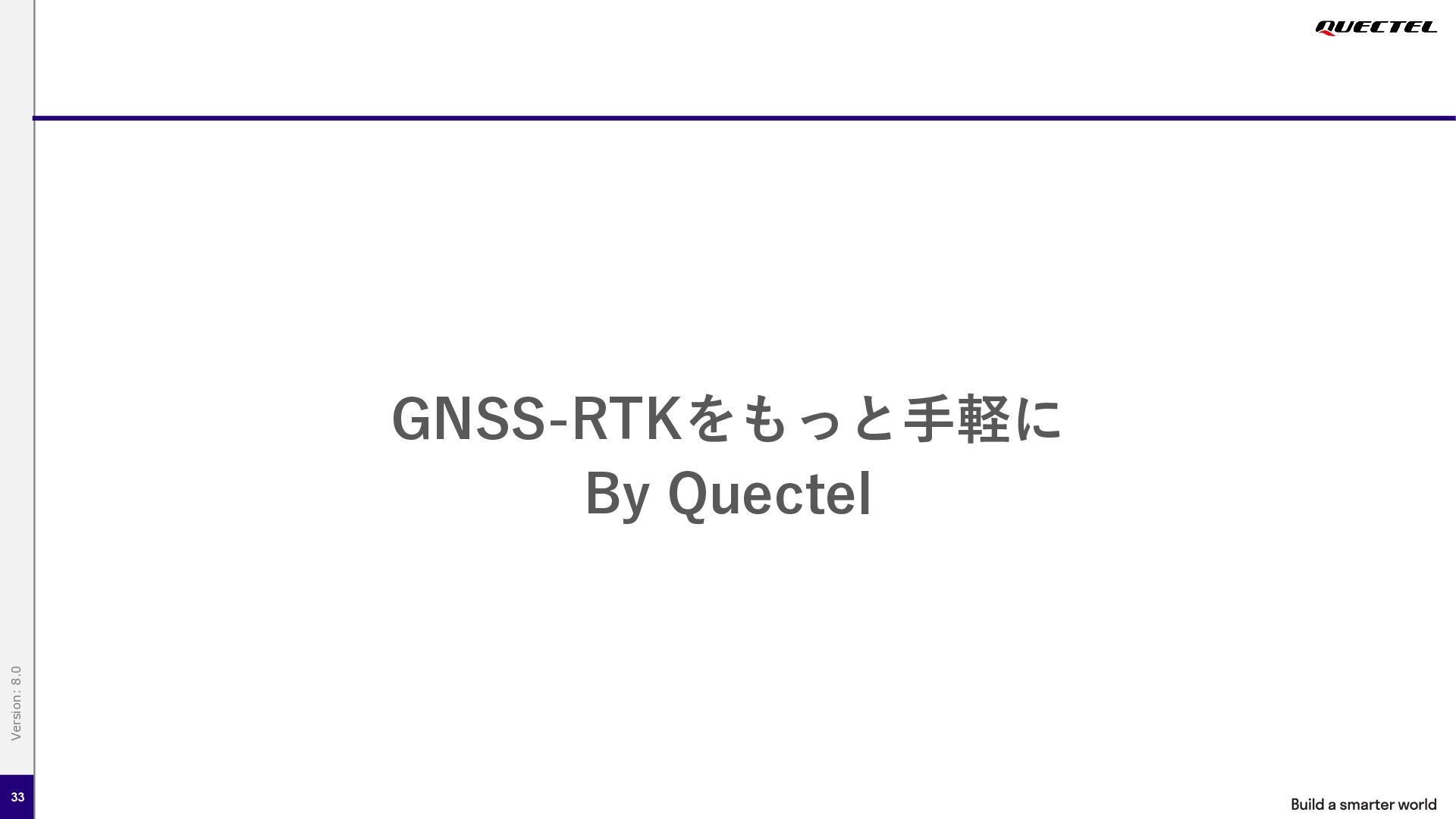

37. Version: 8.0 GNSS-RTKをもっと手軽に By Quectel 33
38. Version: 8.0 For more information, please visit: quectel.com, LinkedIn, Facebook and X. Media contact: media@quectel.com 34 Sales support: sales@quectel.com Technical support: support@quectel.com General: info@quectel.com

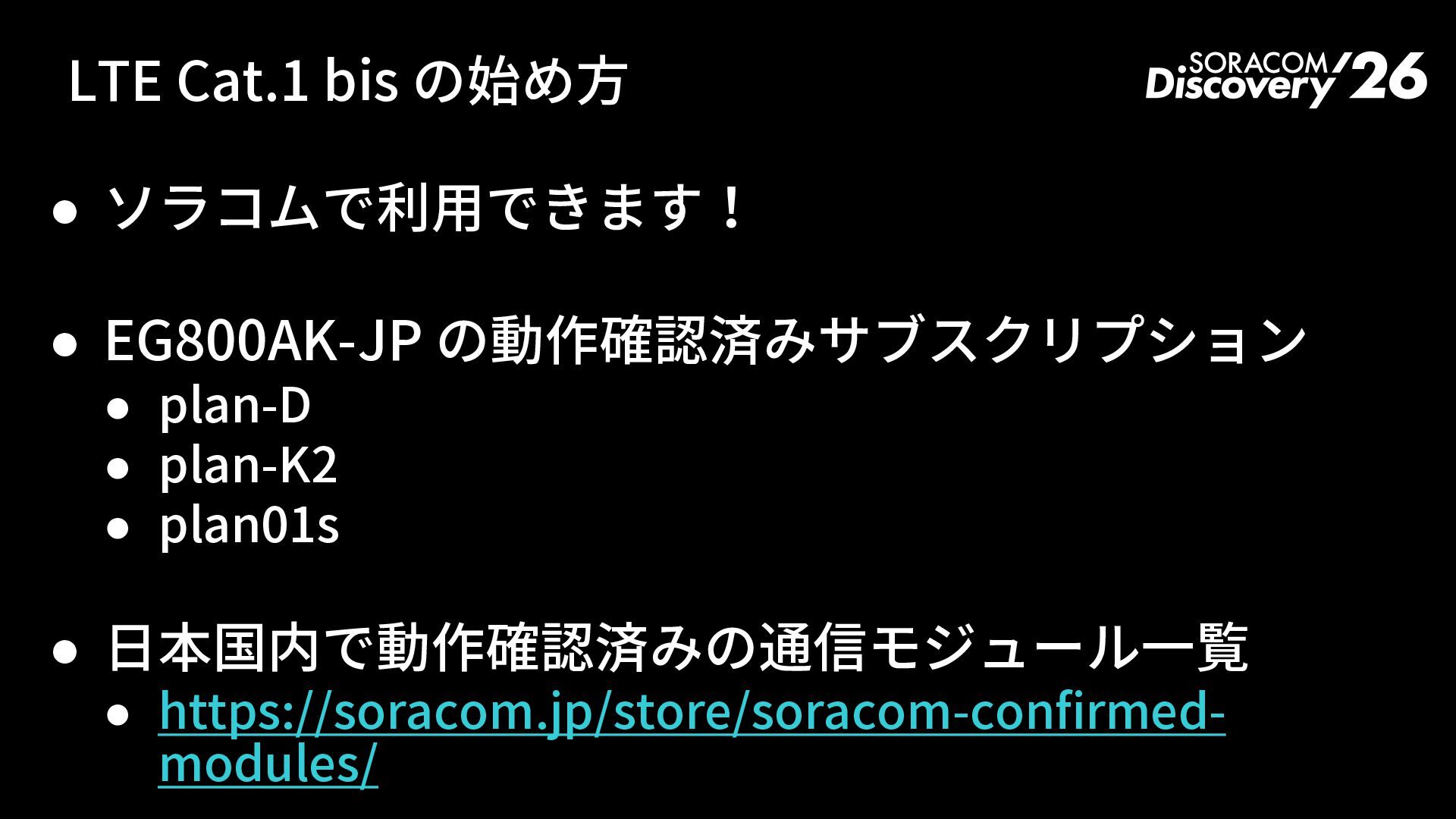

39. LTE Cat.1 bis の始め方 • ソラコムで利用できます！ • EG800AK-JP の動作確認済みサブスクリプション • plan-D • plan-K2 • plan01s • 日本国内で動作確認済みの通信モジュール一覧 • https://soracom.jp/store/soracom-confirmedmodules/
40. まとめ • GNSS の単独測位は精度に限界 • RTK は高精度が求められるユースケースに応える • RTK の低価格化により、ユースケースは拡大 • 測位システムには、低価格な LTE Cat.1 bis を

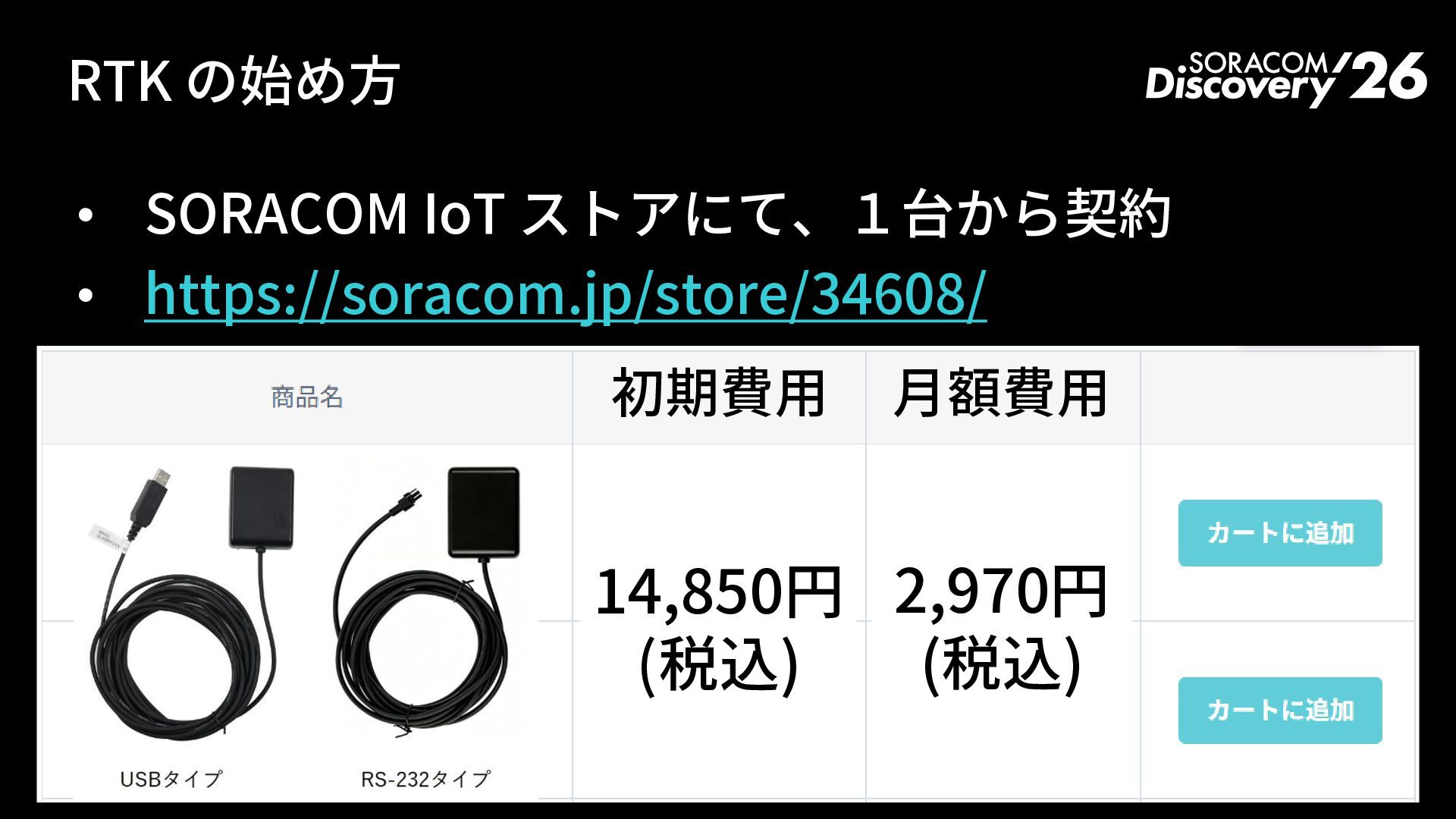

41. RTK の始め方 • SORACOM IoT ストアにて、１台から契約 • https://soracom.jp/store/34608/ 初期費用 月額費用 14,850円 （税込） 14,850円 2,970円 (税込) (税込)
