SORACOM UG 関西 | SORACOMと、Sigfoxと、私

SORACOM UG 関西「Sigfoxハンズオン@京都」で、株式会社ソラコム テクノロジー・エバンジェリスト 松下享平が発表した資料です。SORACOM Air for Sigfoxの概要、IoTネットワークの課題、セルラー・LoRaWAN・Sigfoxとクラウドの接続、ドライコンタクトコンバーターと超音波測距センサーの例、バイナリパーサー機能を紹介します。2017年9月時点の資料です。サービス仕様、価格、数値、リンクなどは現在と異なる場合があります。

Transcript

1. SORACOMと、Sigfoxと、私 SORACOM UG 関西 「Sigfoxハンズオン@京都」 Sep. 13, 2017@KYOSO / 京都 株式会社ソラコム テクノロジー・エバンジェリスト 松下 享平

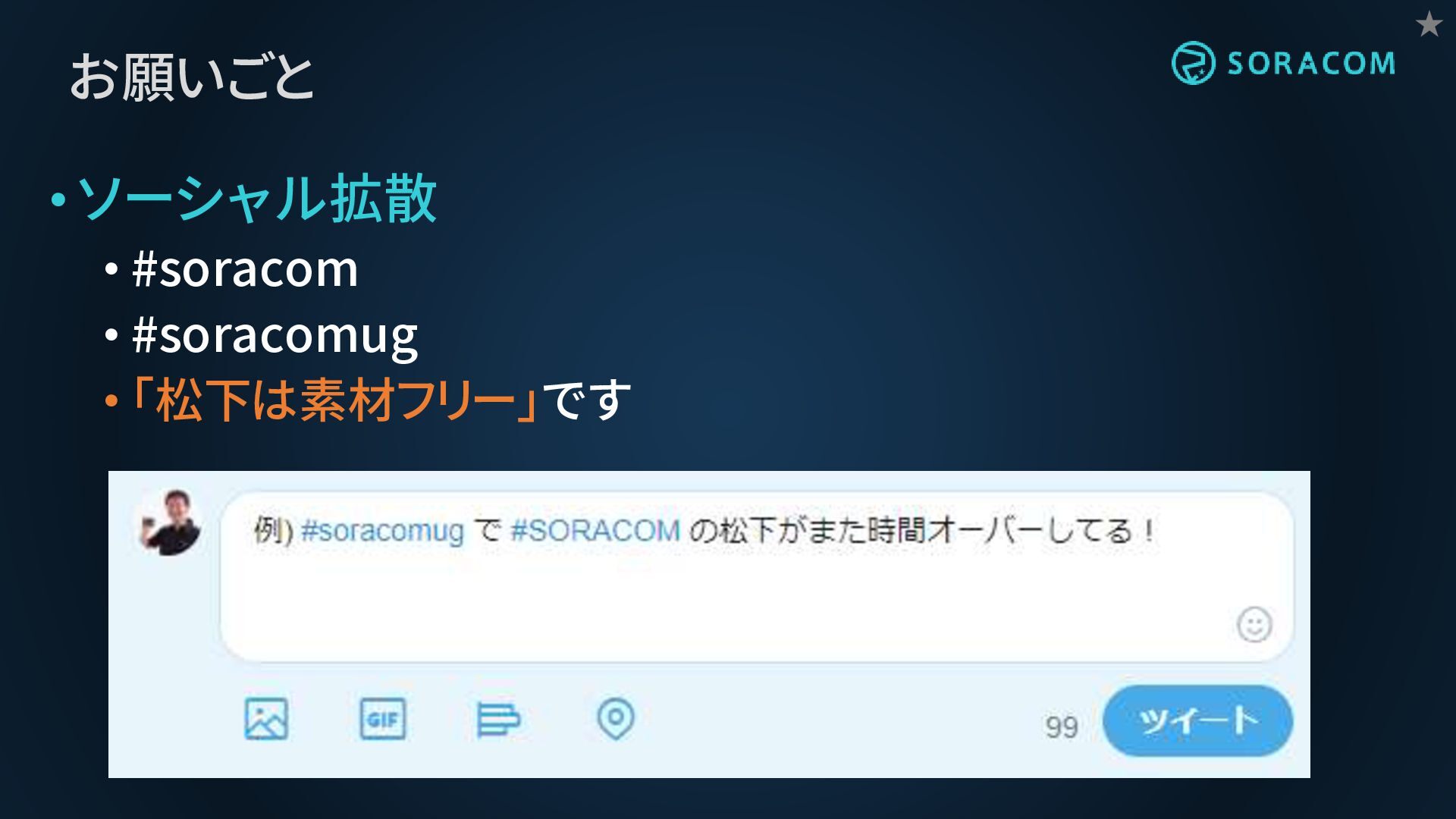

2. お願いごと • ソーシャル拡散 • #soracom • #soracomug • 「松下は素材フリー」です ★
3. 自己紹介 松下 享平 (まつした こうへい) “max” • 東証二部のハードウェア・メーカーで社内のネット ワークインフラ、ERP刷新、EC事業責任者を経てIoT 事業のコーディネートに従事。2017年3月よりソラコ ムにてテクノロジー・エバンジェリストとして、 全国飛び回ってるよ。 • 好きなAWSサービス • AWS IoT • Amazon Elasticsearch Service • awscli • 好きなソラコムサービス • SORACOM Air メタデータサービス • SORACOM Funnel / AWS IoT • SORACOM Air for LoRaWAN • Facebook, Twitter: ma2shita 祝！増刷！！
4. ★ 最近の移動状況 NOW!!
5. ★ 1週間: 秋田→静岡(自宅)→福岡→岐阜→大分→静岡 移動距離 → 3788km 稚内(北海道) ⇔ 志布志(鹿児島) → 2654km
7. 最小限 乗換や待ち時間を に 電源、ネットがあれば生きていける！
9. リムジンバス、いいよ！！！！

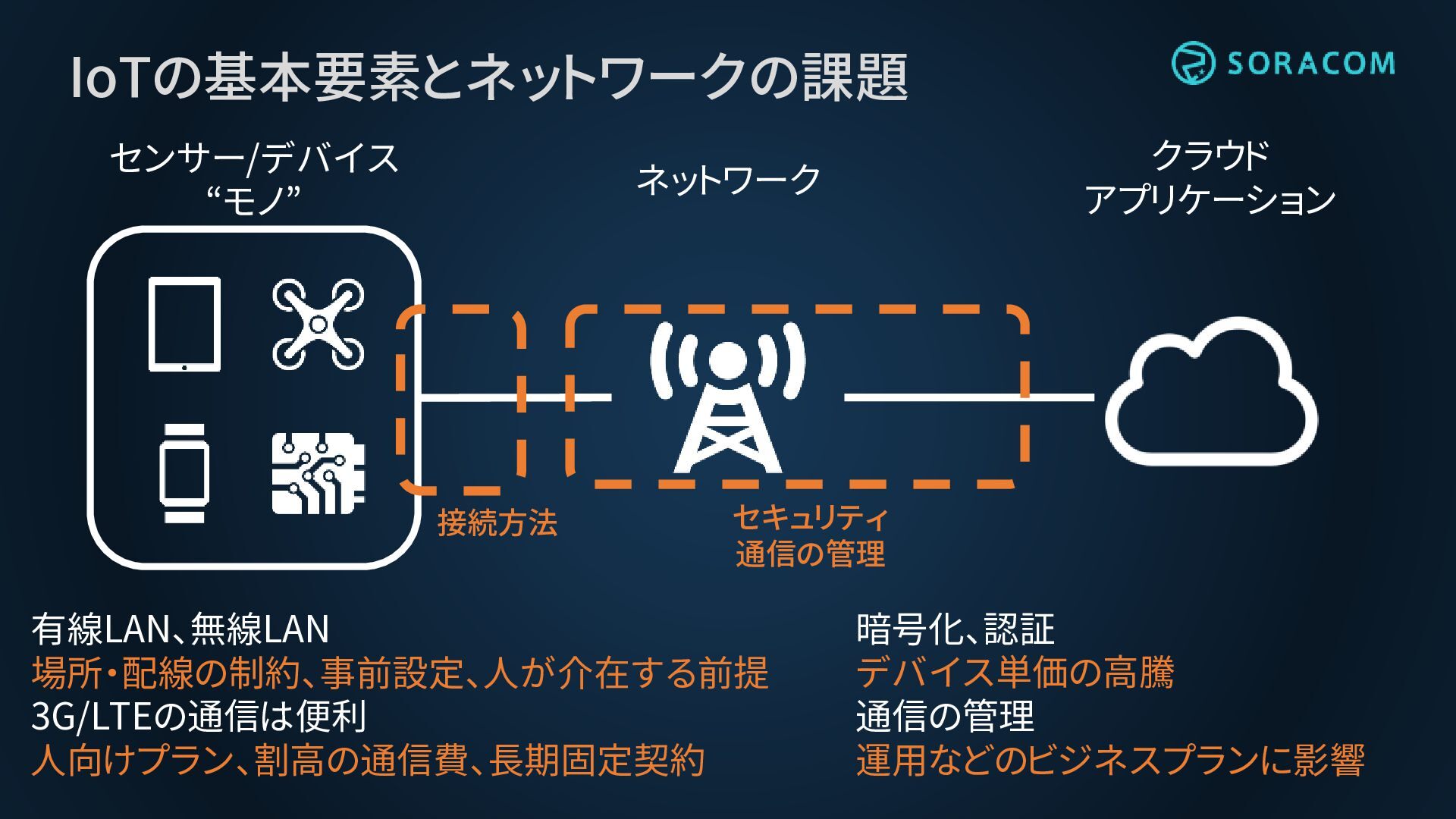

11. IoTの基本要素とネットワークの課題 センサー/デバイス “モノ” クラウド アプリケーション ネットワーク 接続方法 セキュリティ 通信の管理 有線LAN、無線LAN 場所・配線の制約、事前設定、人が介在する前提 3G/LTEの通信は便利 人向けプラン、割高の通信費、長期固定契約 暗号化、認証 デバイス単価の高騰 通信の管理 運用などのビジネスプランに影響

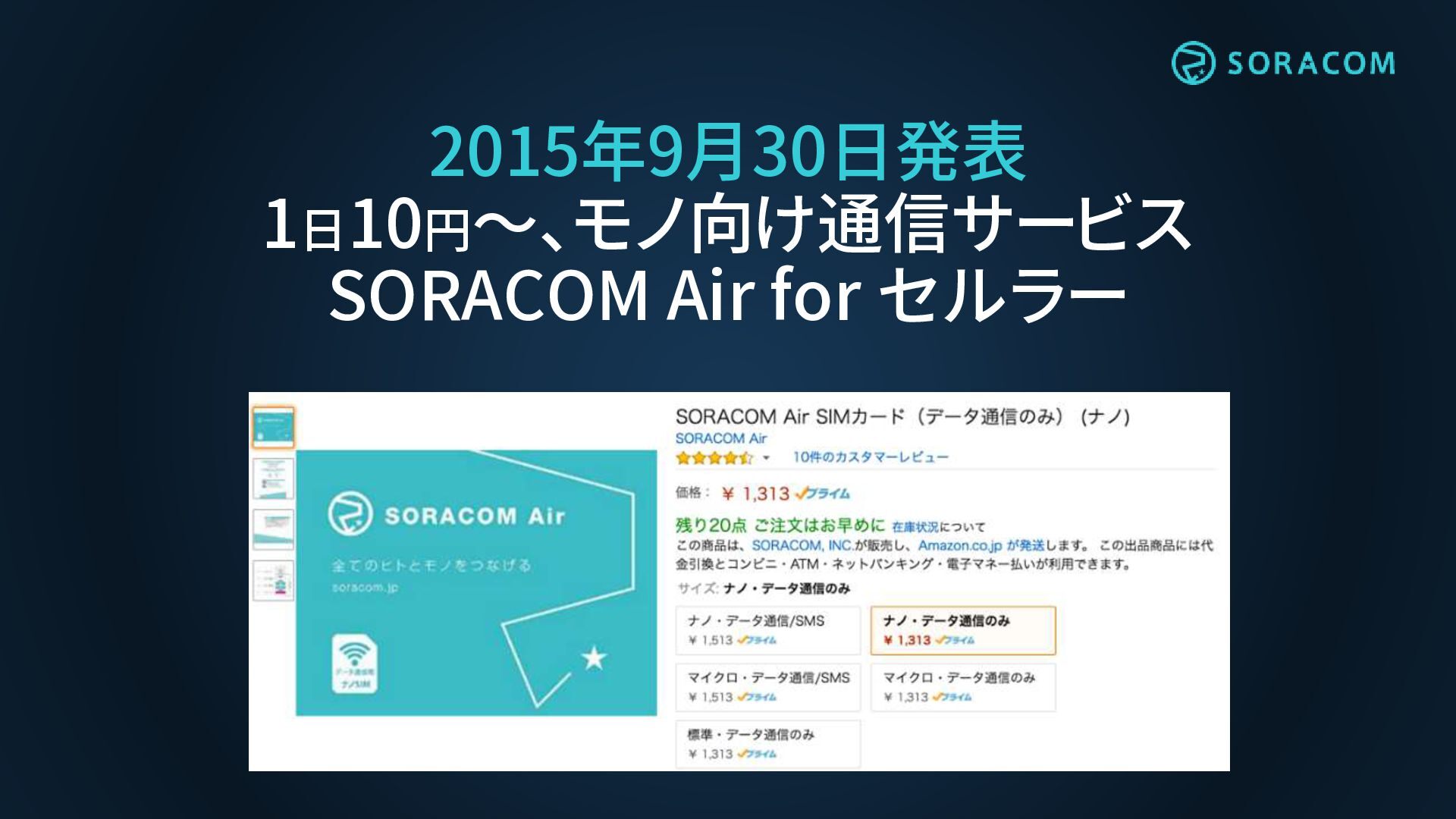

12. 2015年9月30日発表 1日10円〜、モノ向け通信サービス SORACOM Air for セルラー

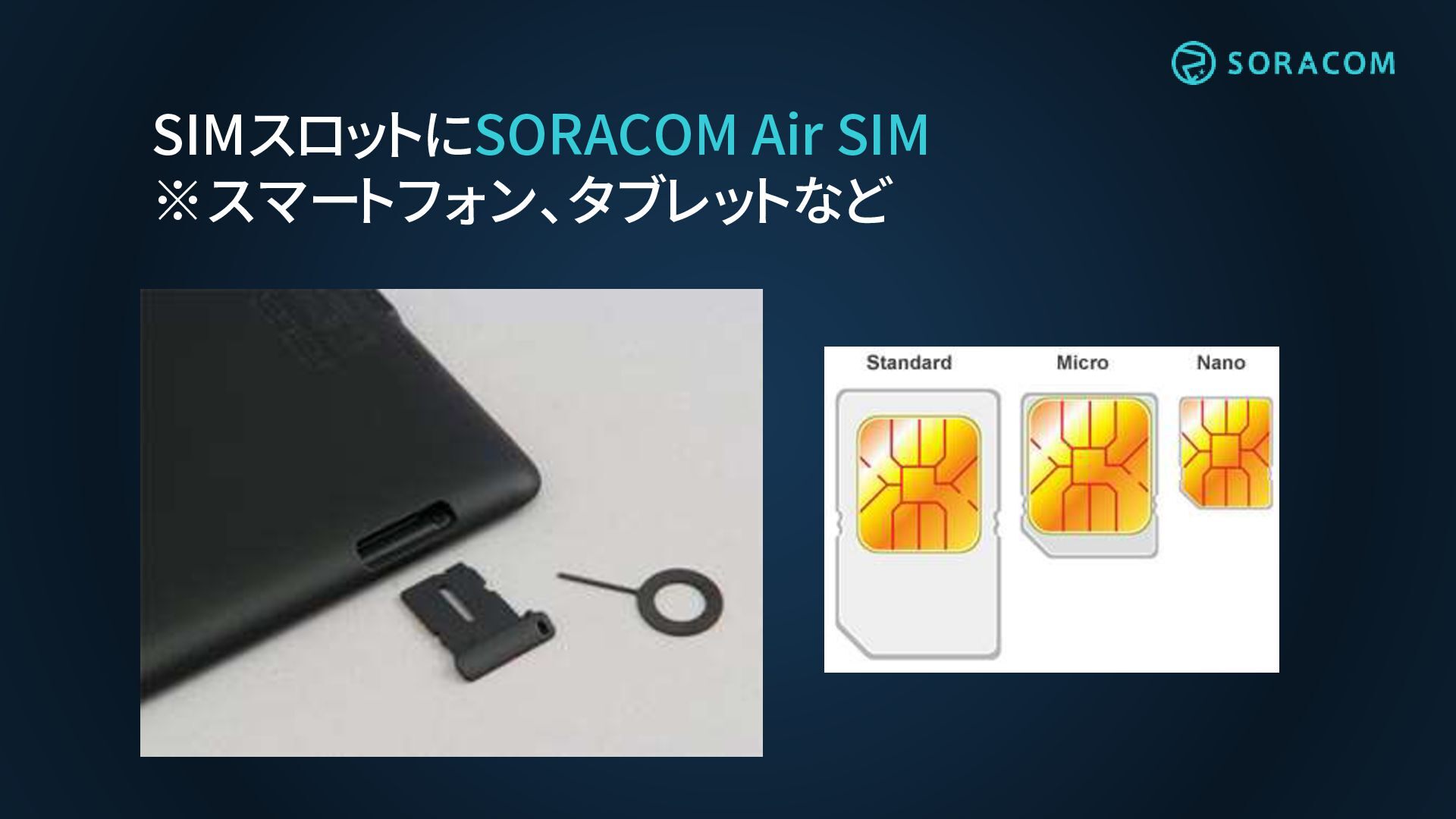

13. SIMスロットにSORACOM Air SIM ※スマートフォン、タブレットなど

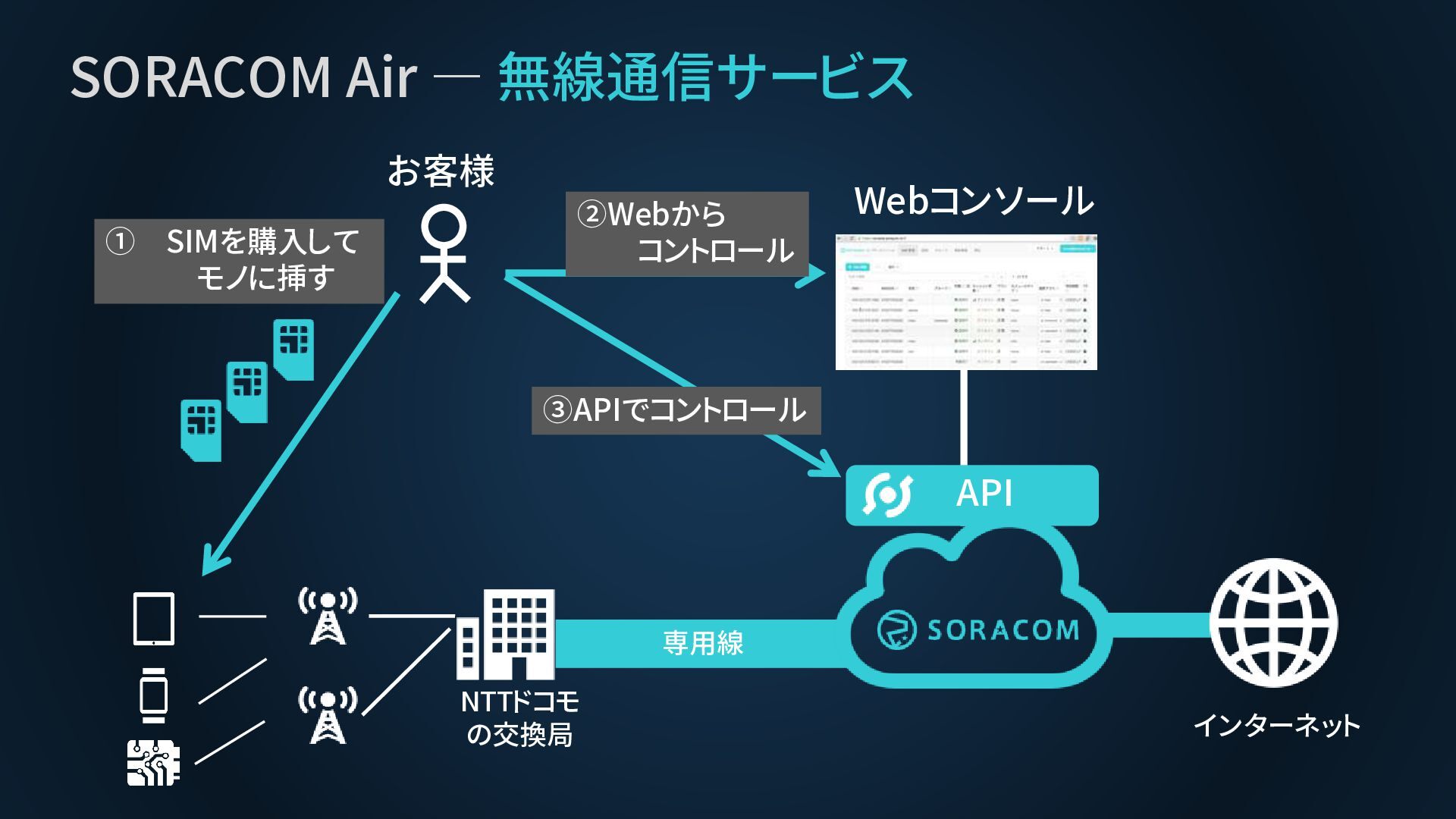

14. SORACOM Air ― 無線通信サービス お客様 ① SIMを購入して モノに挿す ②Webから コントロール Webコンソール ③APIでコントロール API 専用線 NTTドコモ の交換局 インターネット

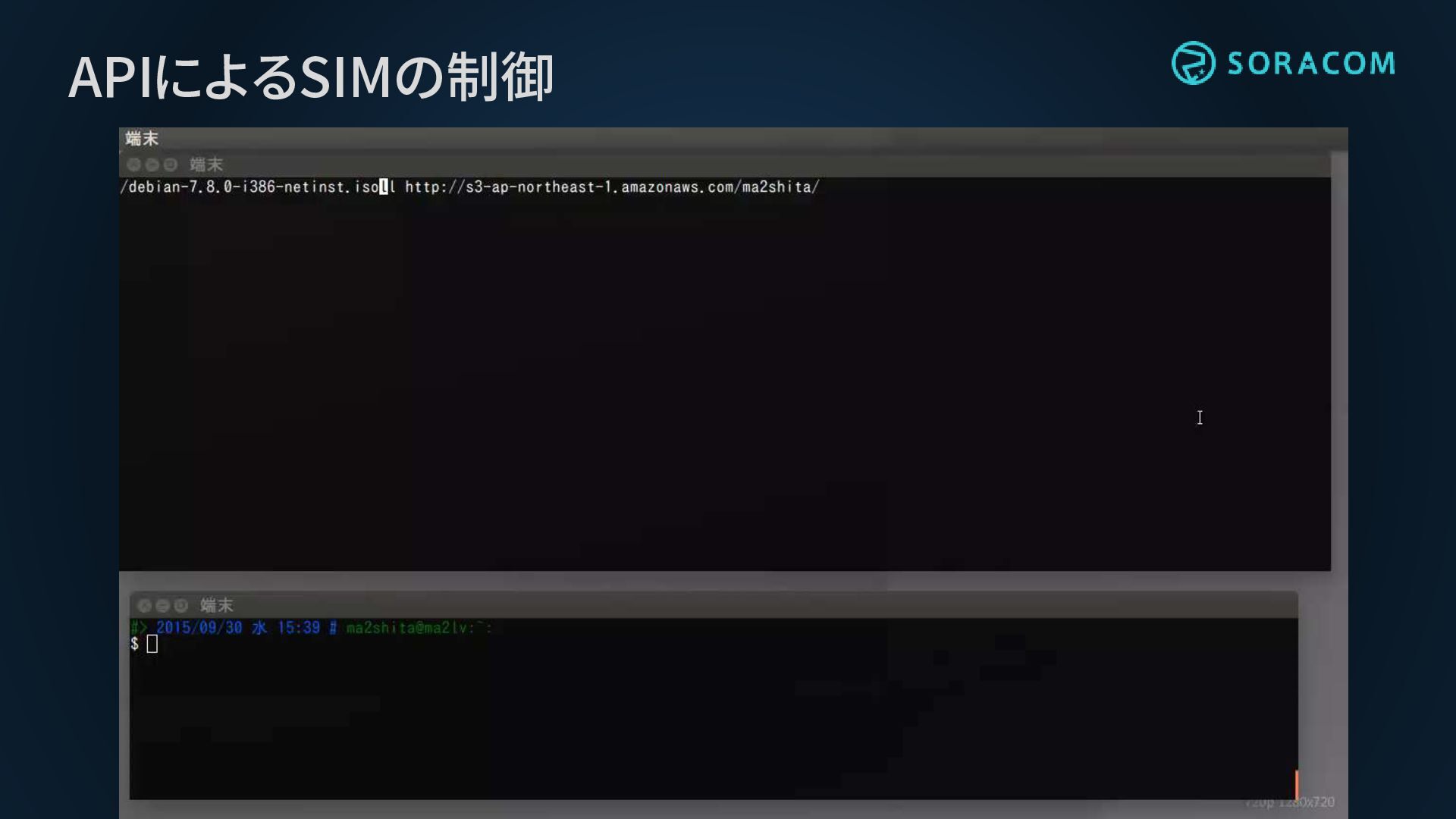

15. APIによるSIMの制御
16. 7000以上のお客様がSORACOMを利用 ★
17. 7000以上のお客様がSORACOMを利用

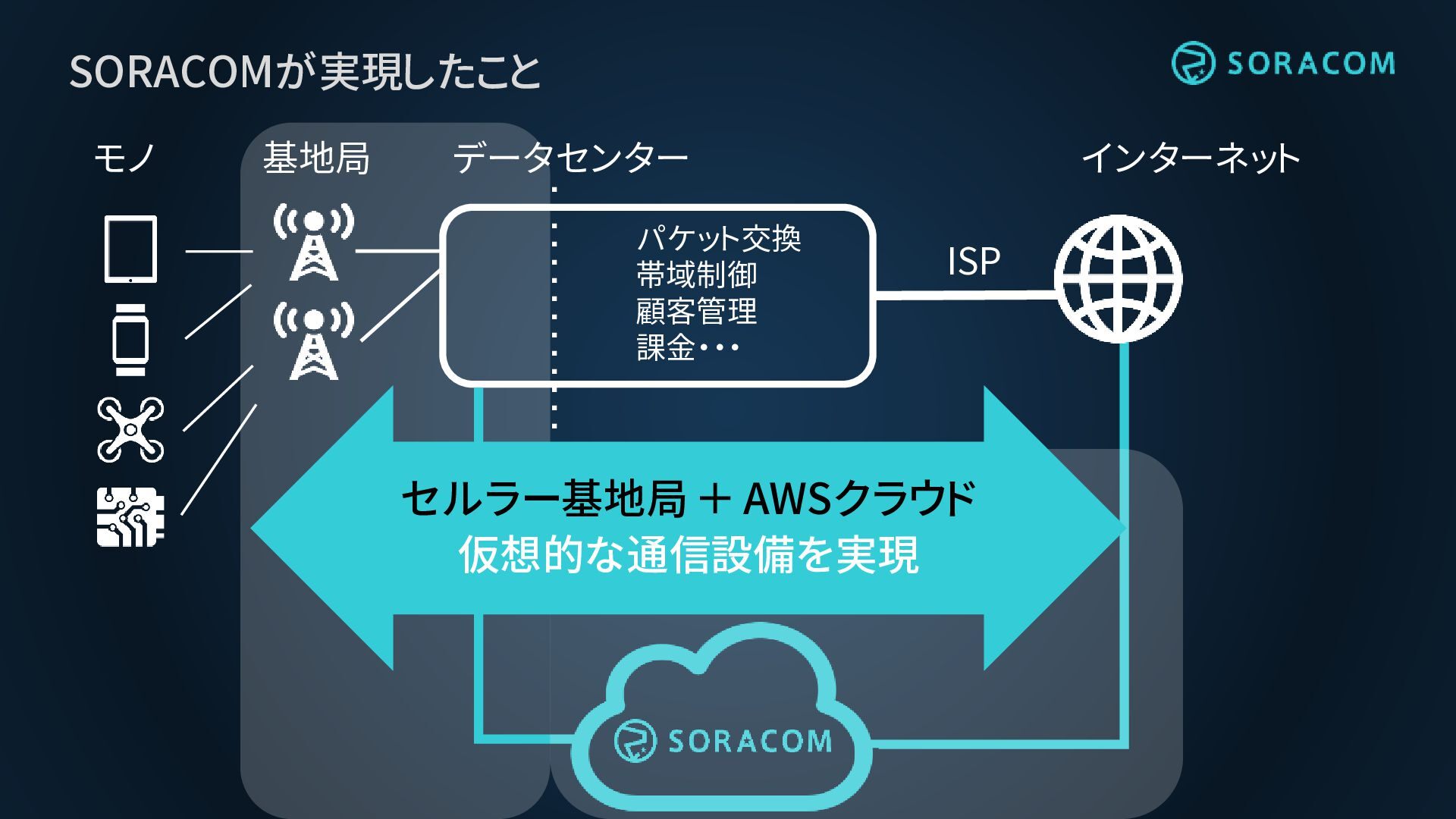

18. SORACOMが実現したこと モノ 基地局 データセンター パケット交換 帯域制御 顧客管理 課金・・・ インターネット ISP セルラー基地局 ＋ AWSクラウド 仮想的な通信設備を実現

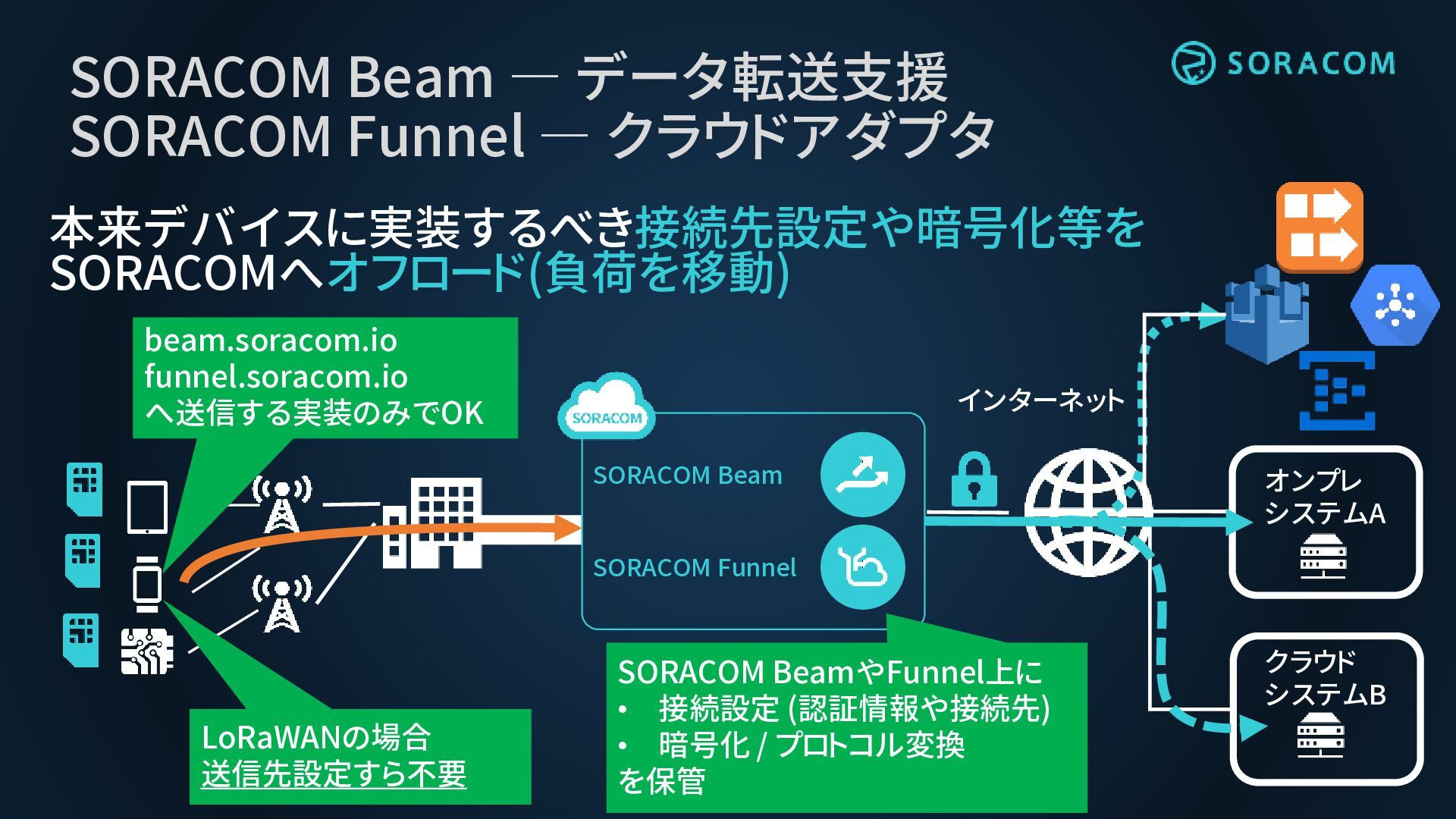

19. SORACOM Beam ― データ転送支援 SORACOM Funnel ― クラウドアダプタ 本来デバイスに実装するべき接続先設定や暗号化等を SORACOMへオフロード(負荷を移動) beam.soracom.io funnel.soracom.io へ送信する実装のみでOK インターネット SORACOM Beam オンプレ システムA SORACOM Funnel LoRaWANの場合 送信先設定すら不要 SORACOM BeamやFunnel上に • 接続設定 (認証情報や接続先) • 暗号化 / プロトコル変換 を保管 クラウド システムB

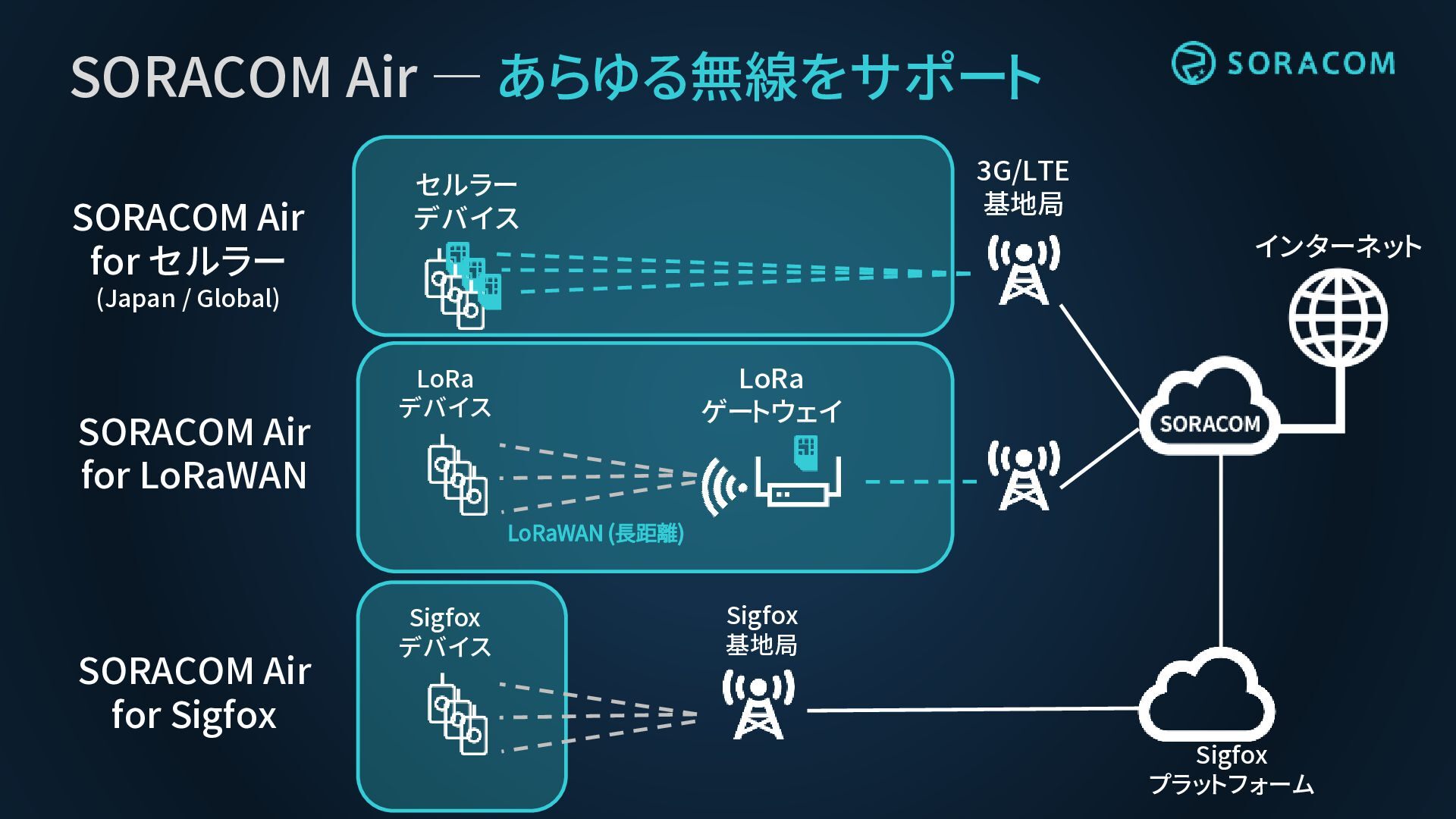

20. SORACOM Air ― あらゆる無線をサポート SORACOM Air for セルラー 3G/LTE 基地局 セルラー デバイス インターネット (Japan / Global) SORACOM Air for LoRaWAN LoRa ゲートウェイ LoRa デバイス LoRaWAN (長距離) SORACOM Air for Sigfox Sigfox デバイス Sigfox 基地局 Sigfox プラットフォーム

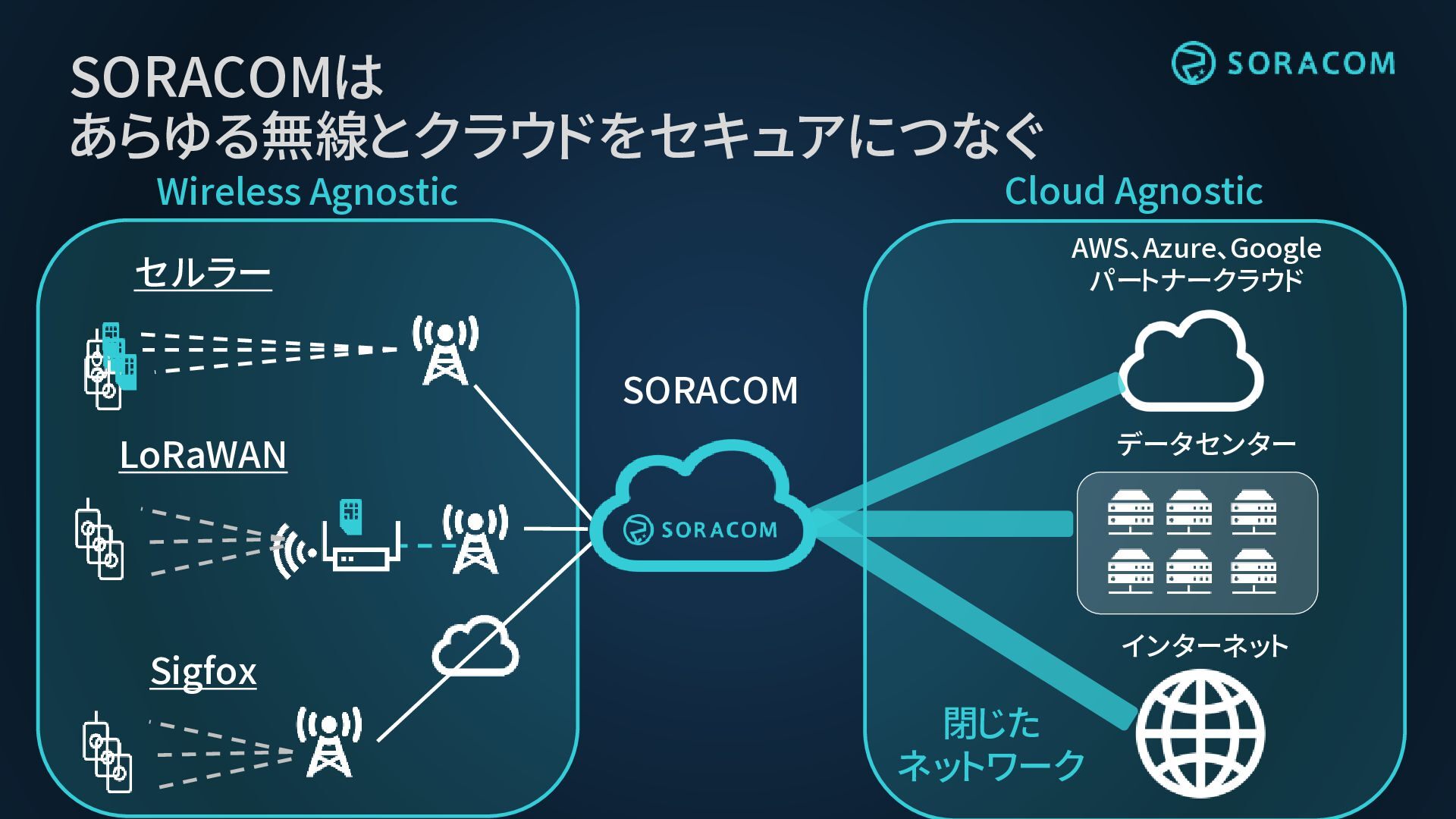

21. SORACOMは あらゆる無線とクラウドをセキュアにつなぐ Cloud Agnostic Wireless Agnostic AWS、Azure、Google パートナークラウド セルラー SORACOM データセンター LoRaWAN インターネット Sigfox 閉じた ネットワーク
22. SORACOM Air for Sigfox

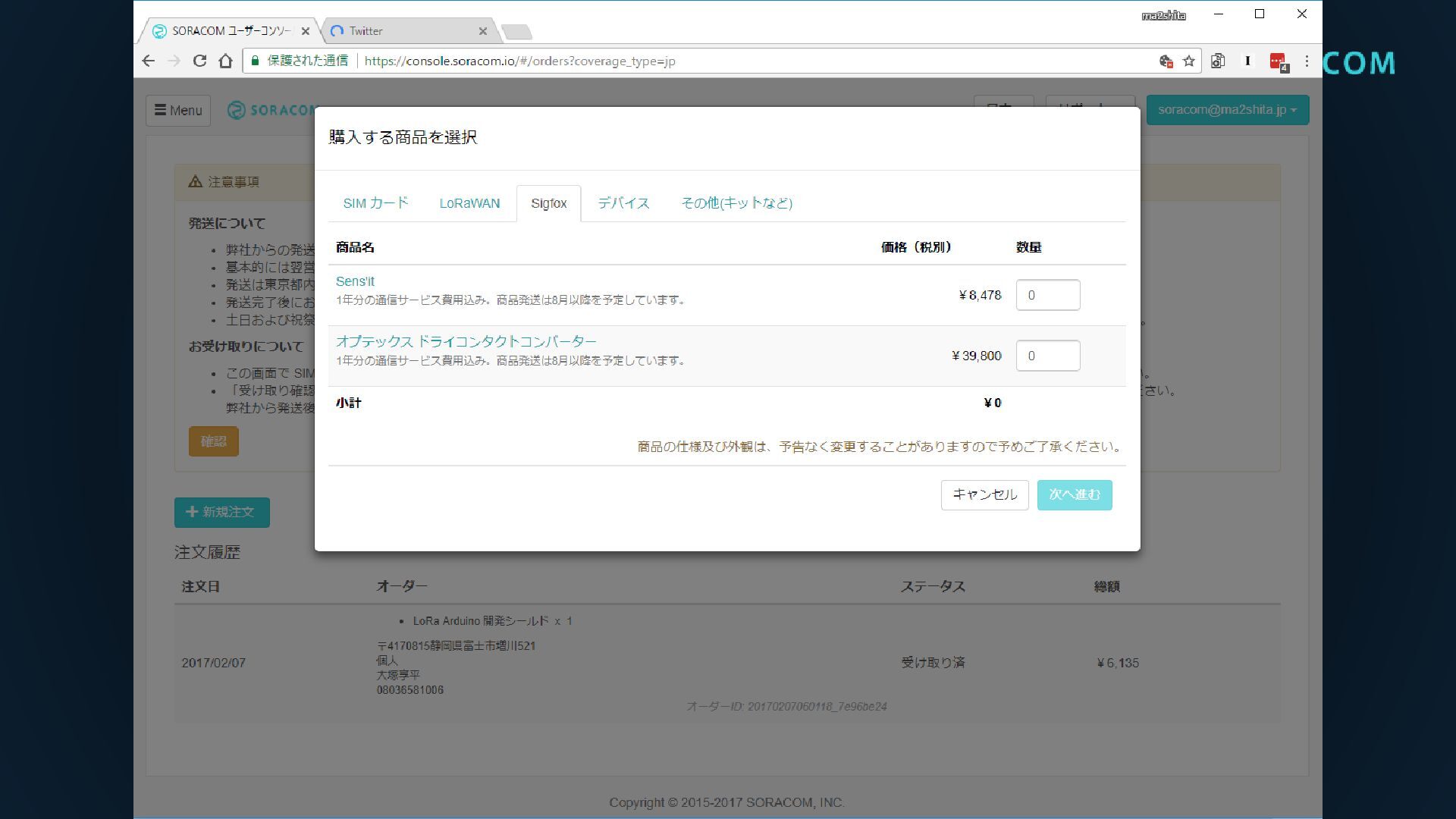

23. 開発者（個人）が 簡単にSigfoxを始められる！

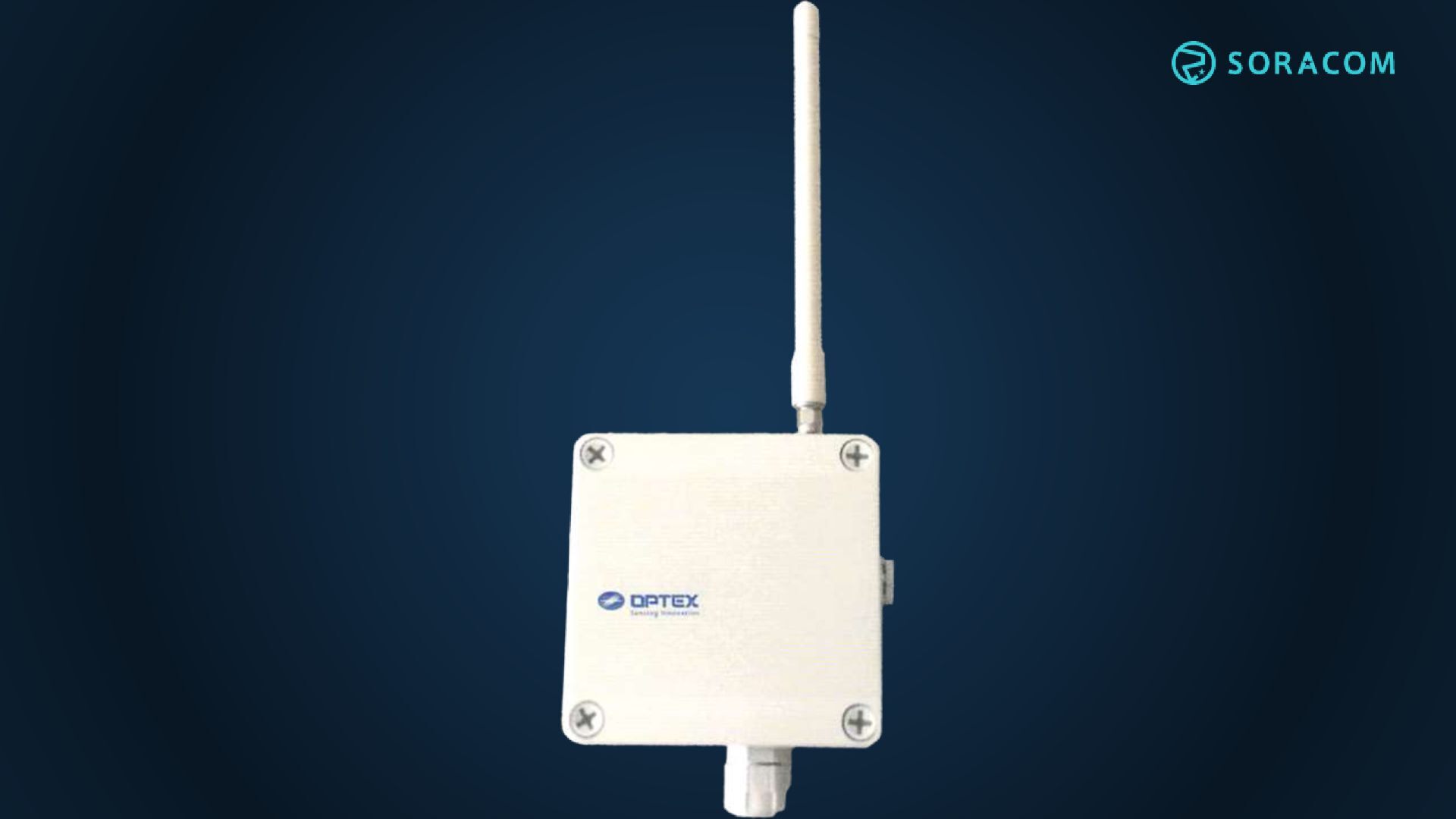

26. 接点の入力を Sigfoxでドーン！！！
27. でも、接点ってことはON / OFFなんでしょ？ 温度のデータとか送れないでしょ？
28. アイデア次第ですから！！！

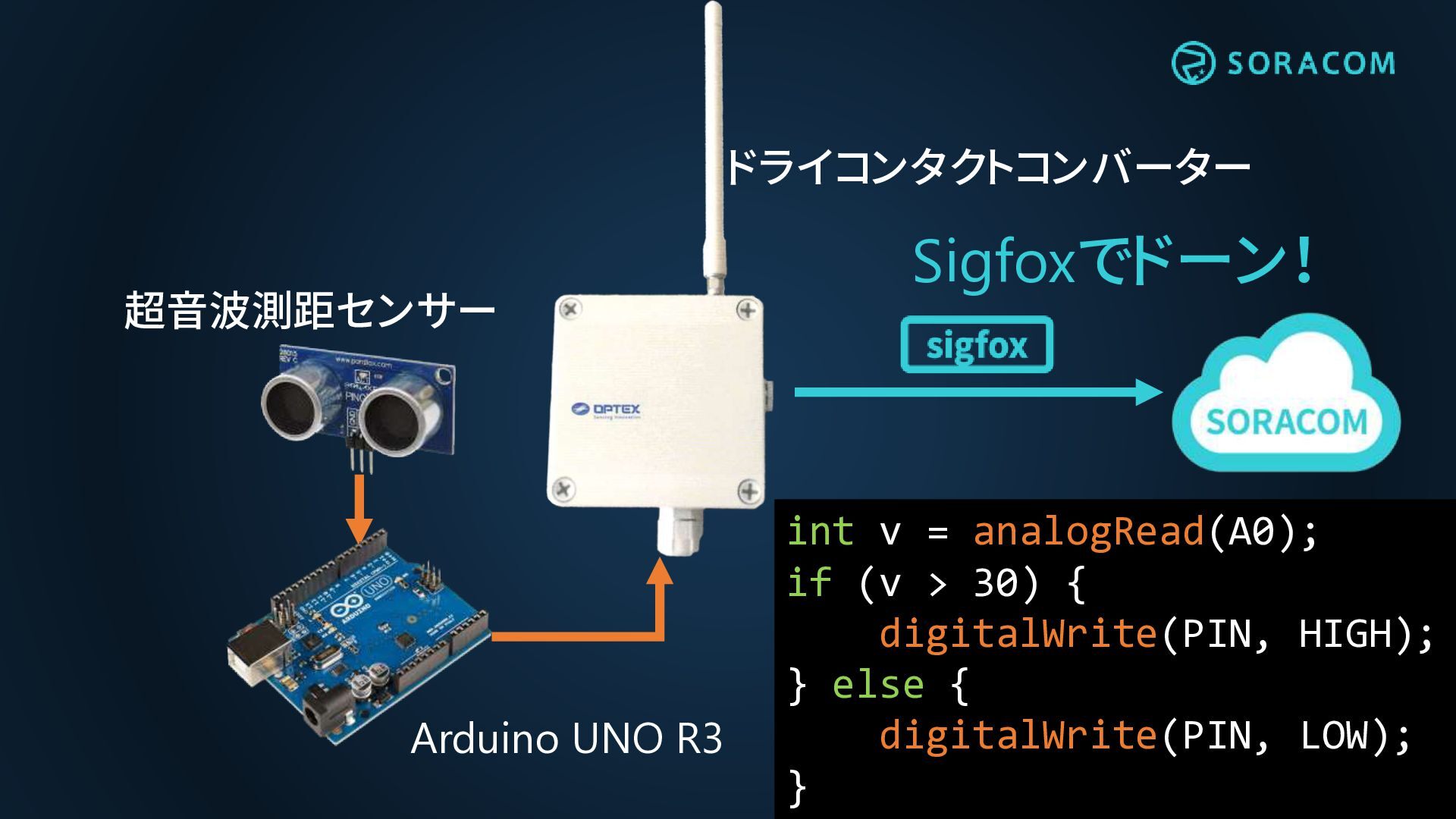

29. ドライコンタクトコンバーター 超音波測距センサー Arduino UNO R3 Sigfoxでドーン！ int v = analogRead(A0); if (v > 30) { digitalWrite(PIN, HIGH); } else { digitalWrite(PIN, LOW); }
30. 2L¥x00¥x00¥x00¥x00¥x1E¥x00 これ、どうすんだよ。。。

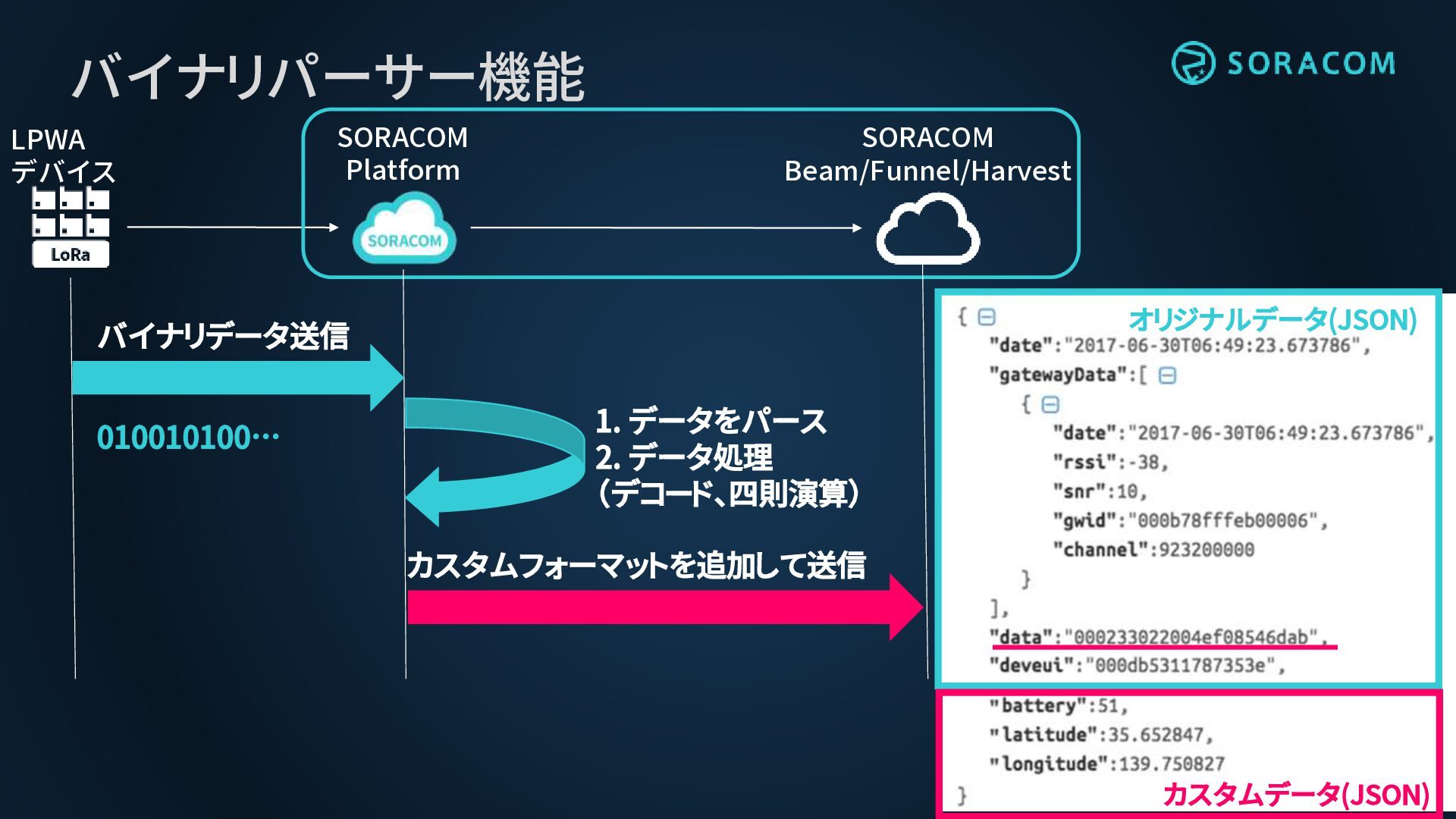

31. バイナリパーサー機能 LPWA デバイス SORACOM Platform SORACOM Beam/Funnel/Harvest オリジナルデータ(JSON) バイナリデータ送信 010010100… 1. データをパース 2. データ処理 （デコード、四則演算） カスタムフォーマットを追加して送信 カスタムデータ(JSON)

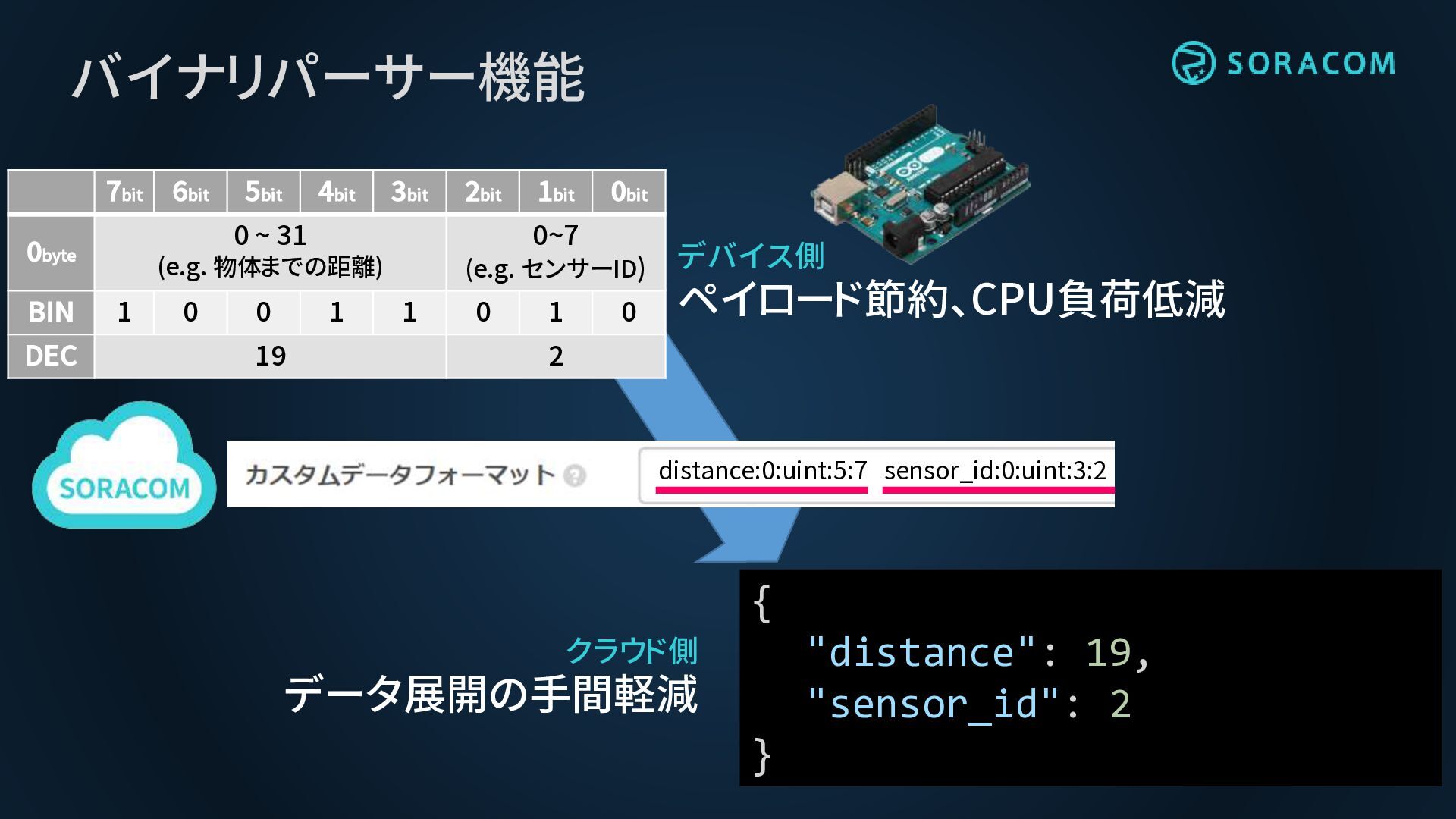

32. バイナリパーサー機能 7bit DEC 5bit 4bit 3bit 0 ~ 31 0byte BIN 6bit 0 0 1 19 1bit 0bit 0~7 (e.g. センサーID) (e.g. 物体までの距離) 1 2bit 1 0 1 0 デバイス側 ペイロード節約、CPU負荷低減 2 distance:0:uint:5:7 sensor_id:0:uint:3:2 { クラウド側 "distance": 19, "sensor_id": 2 データ展開の手間軽減 }
33. 2L¥x00¥x00¥x00¥x00¥x1E¥x00 event:0:char:2 usr_channel:0:uint:2:2 usr_value:1:uint:1:2 count_ch1:2:uint:16 count_ch2:4:uint:16 battery_status:6:uint:8 古のルーン文字 バイナリパーサー フォーマット文字列 { "event": "2L", "usr_channel": 1, "usr_value": 1, "count_ch1": 0, "count_ch2": 0, "battery_status": 30, "binaryParserEnabled": true }
34. SORACOMは あらゆる無線とクラウドをセキュアにつなぐ Cloud Agnostic Wireless Agnostic AWS、Azure、Google パートナークラウド セルラー SORACOM データセンター LoRaWAN インターネット Sigfox 閉じた ネットワーク

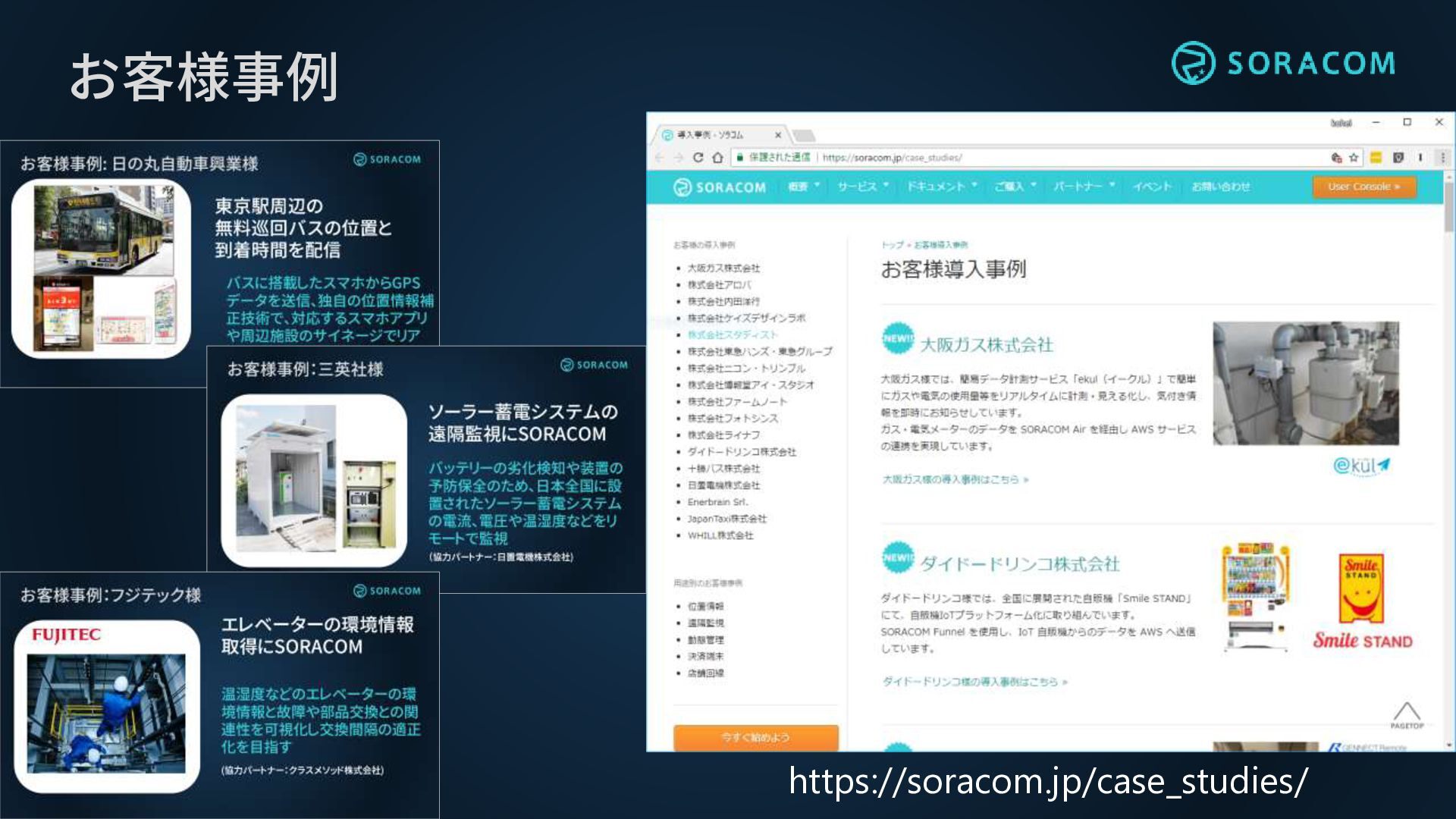

35. お客様事例 https://soracom.jp/case_studies/
36. お客様事例の状況 • 業界や企業規模に関わらず、 クラウド/SORACOM等の技術に明るい企業は 実証実験から本番へ • コスト削減、効率化のほか、売上を伸ばす取り組み事例も • SORACOMは、通信も含んだサービスビジネスの 部品として使われている • SORACOMのサービスすべてを使うのではなく 必要な機能を必要なだけ利活用している

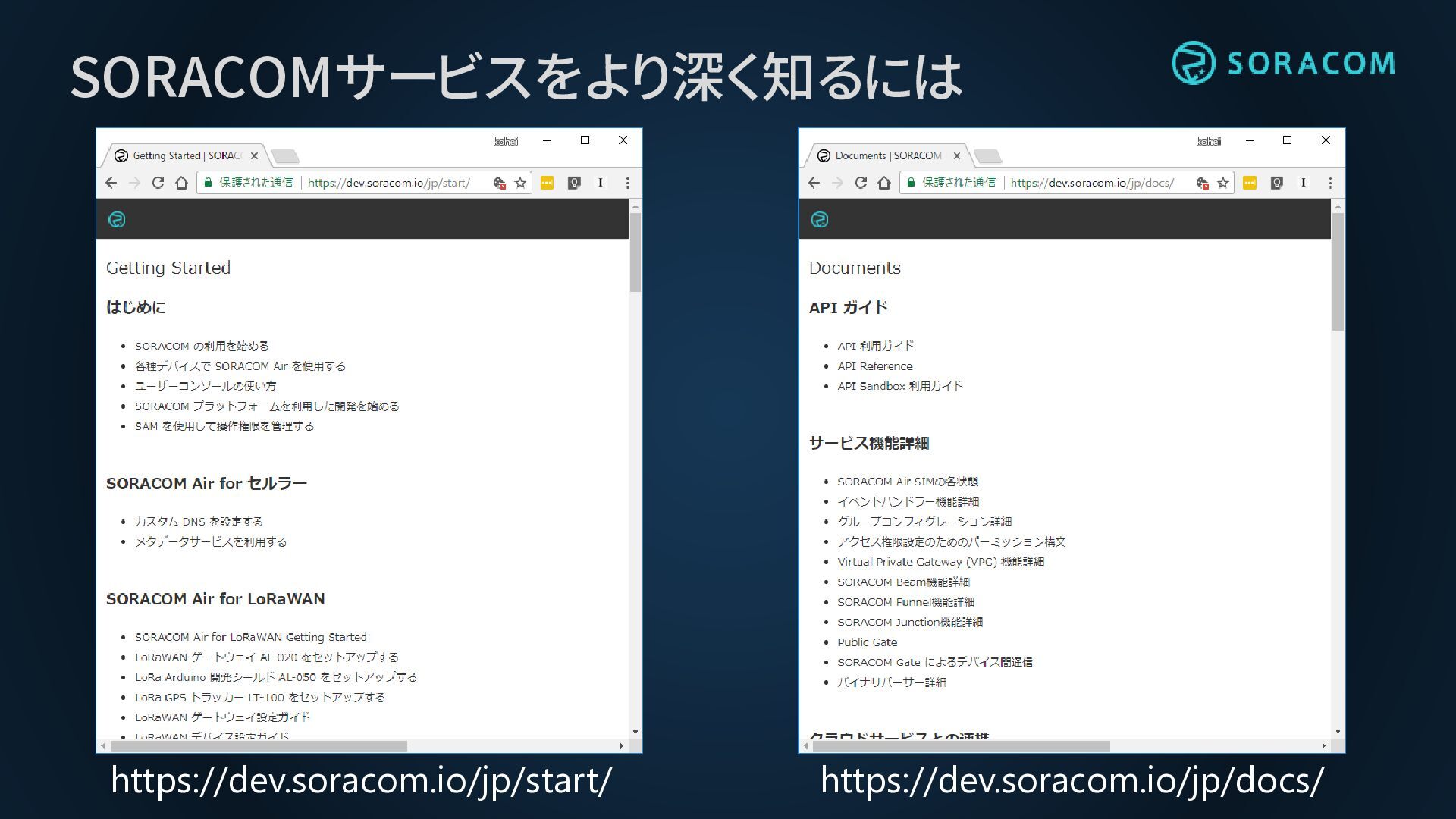

37. SORACOMサービスをより深く知るには https://dev.soracom.io/jp/start/ https://dev.soracom.io/jp/docs/
38. SORACOMサービスをより深く知るには
39. デバイス＆セルラー通信の設計ガイド https://soracom.jp/best_practice_guide/

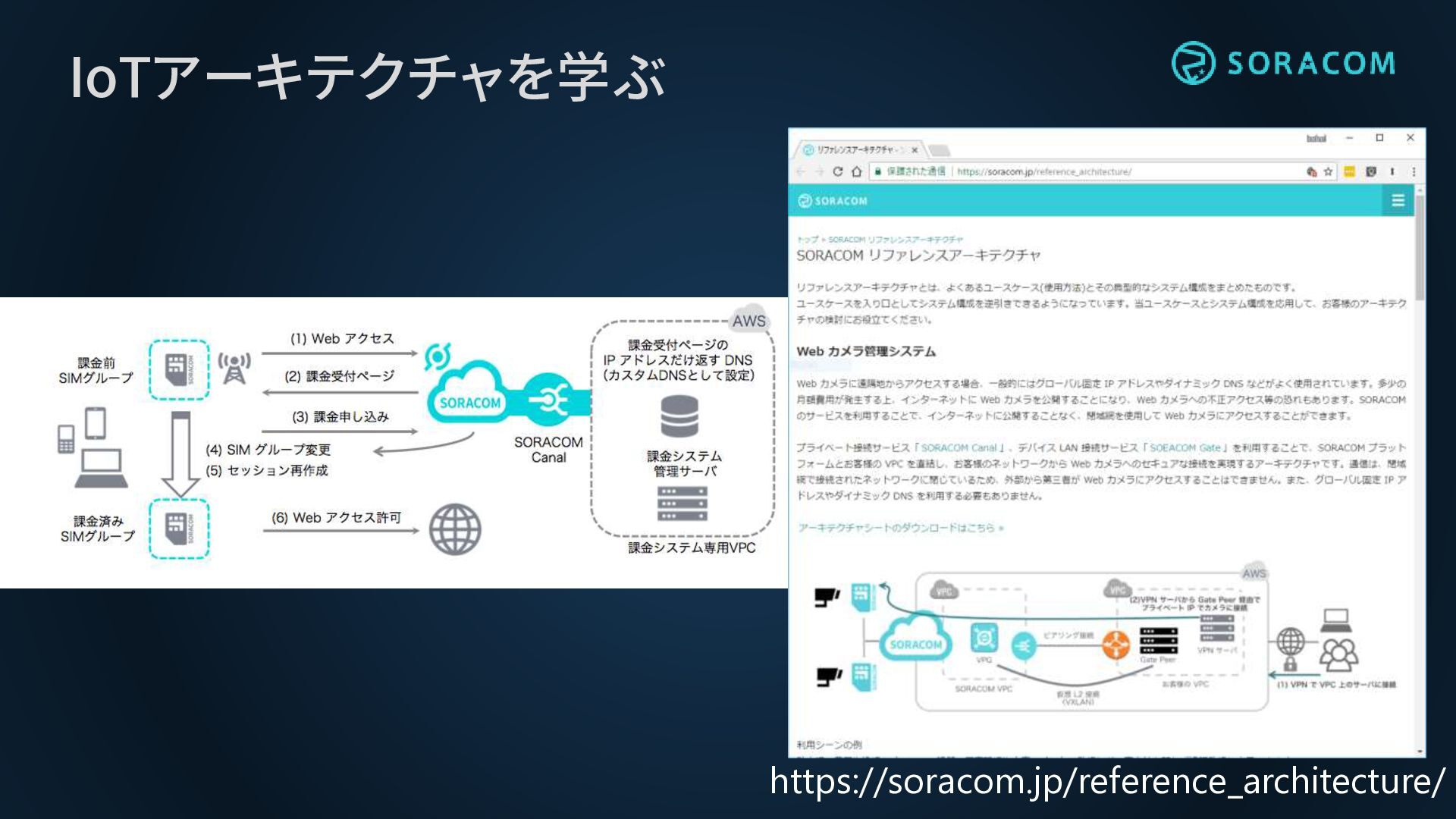

40. IoTアーキテクチャを学ぶ https://soracom.jp/reference_architecture/

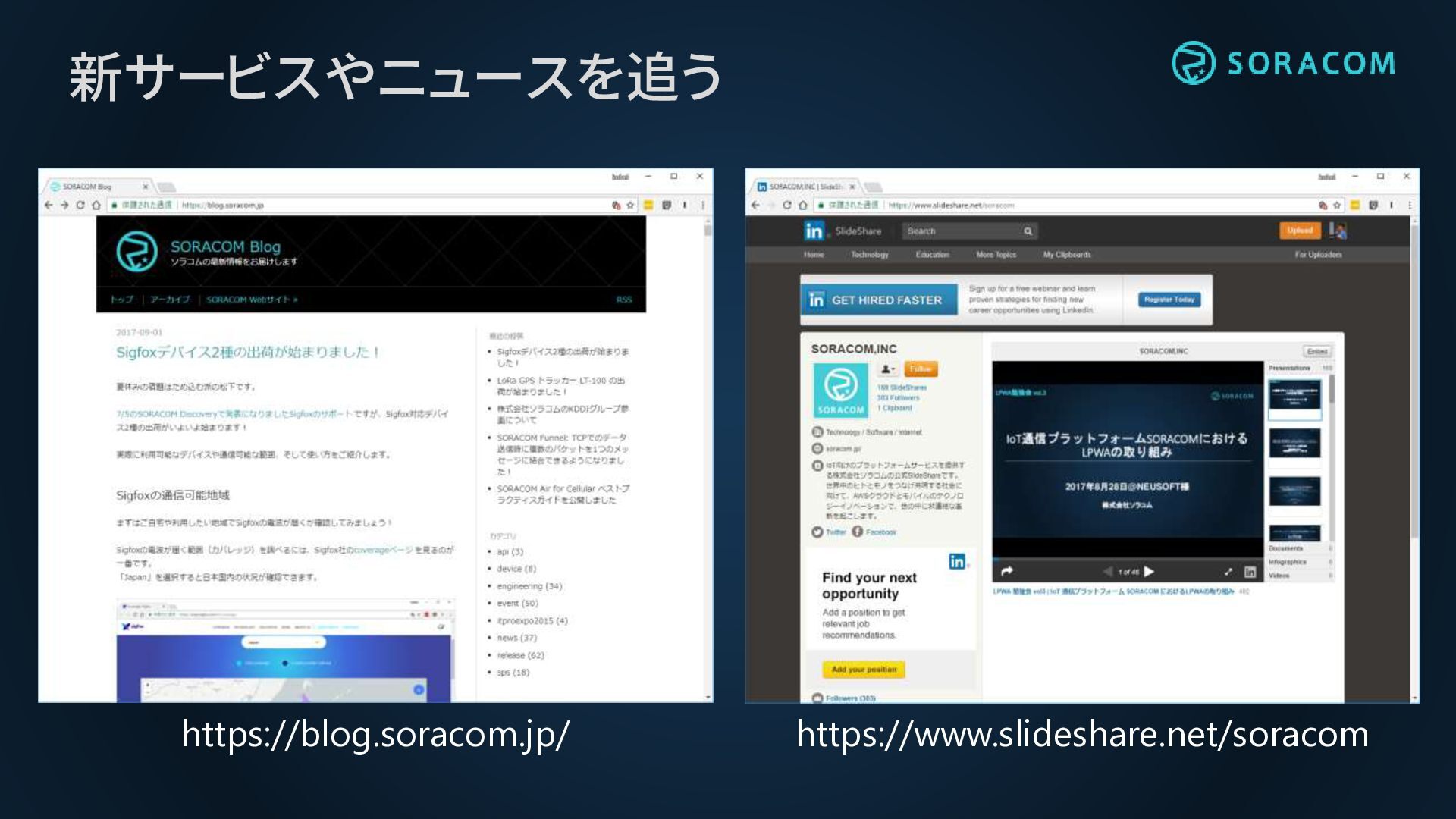

41. 新サービスやニュースを追う https://blog.soracom.jp/ https://www.slideshare.net/soracom
42. 次のステップは？ SORACOMやクラウドを使う • 今すぐ、使い始めることができます！ • SORACOMは請求書払いも対応 • IoT体験キット • セットが揃うだけでなく、資料や有用な使い方も公開 ムック本で自習 • Kindleでも販売中 イベントへの参加 • セミナーやハンズオンへの参加 • 参加者で「上長からの指示や紹介」も増えてます ★

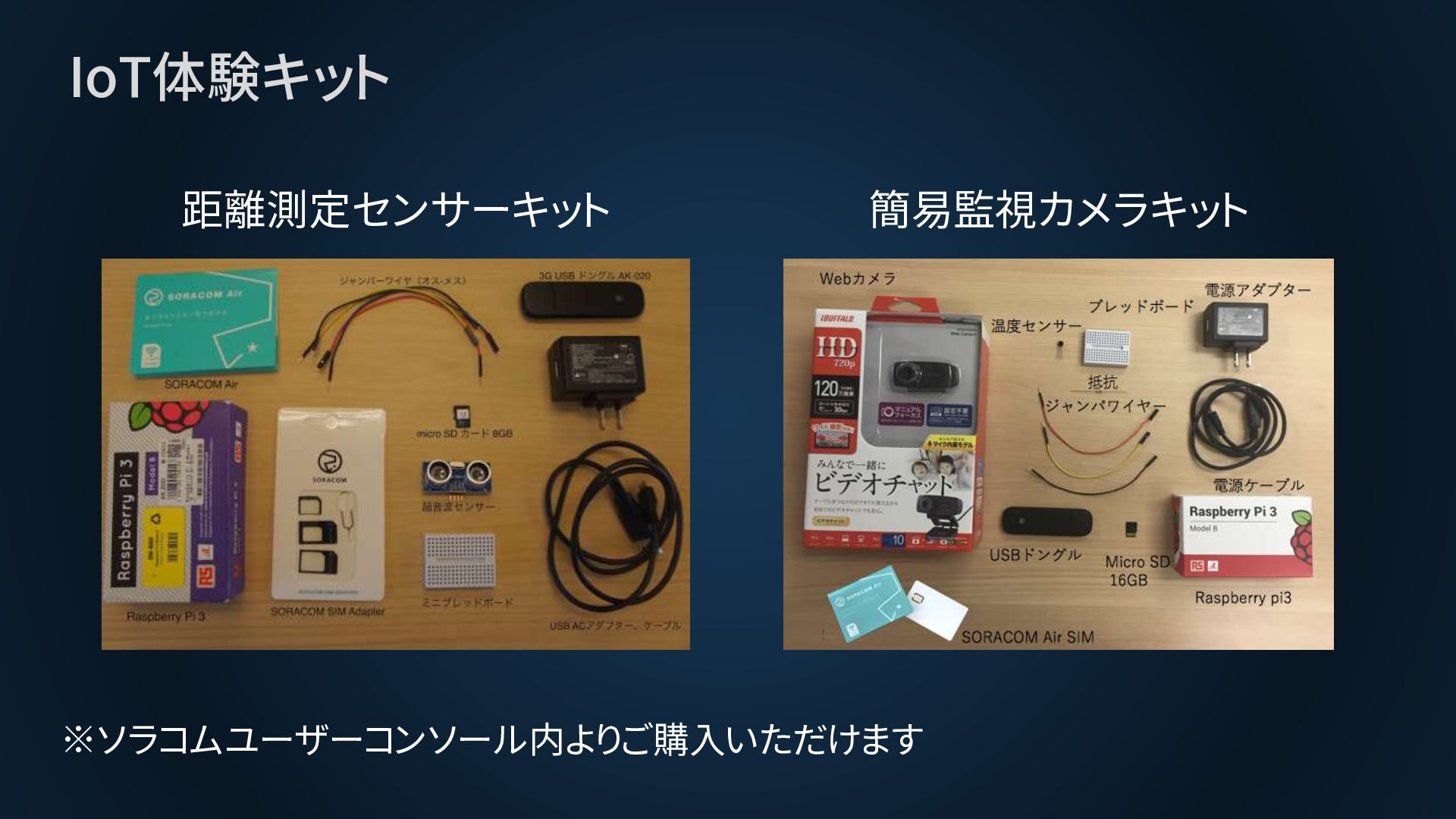

43. IoT体験キット 距離測定センサーキット 簡易監視カメラキット ※ソラコムユーザーコンソール内よりご購入いただけます
44. SORACOMサービスをより深く知るには https://dev.soracom.io/jp/start/ https://dev.soracom.io/jp/docs/

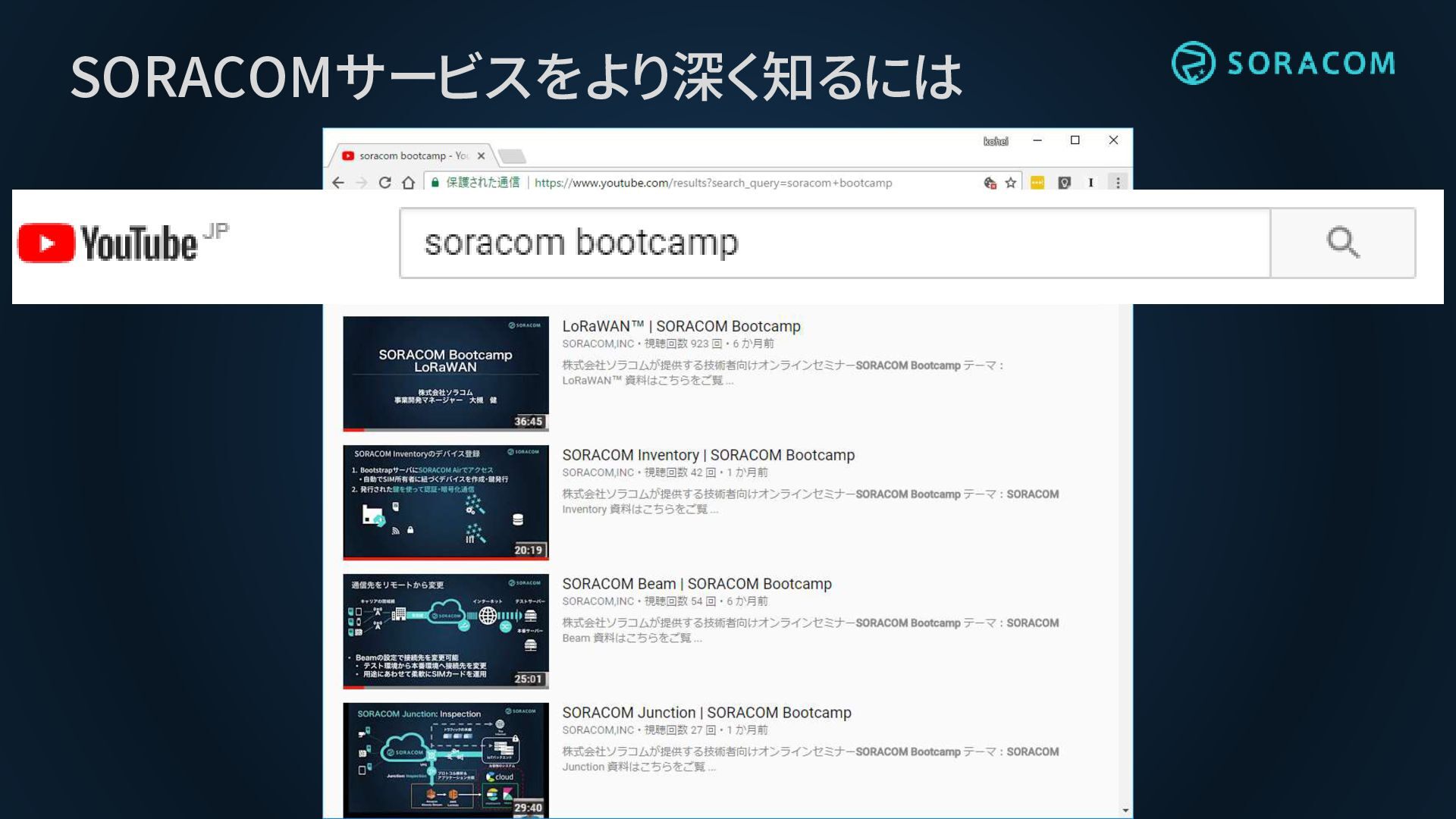

45. SORACOMサービスをより深く知るには

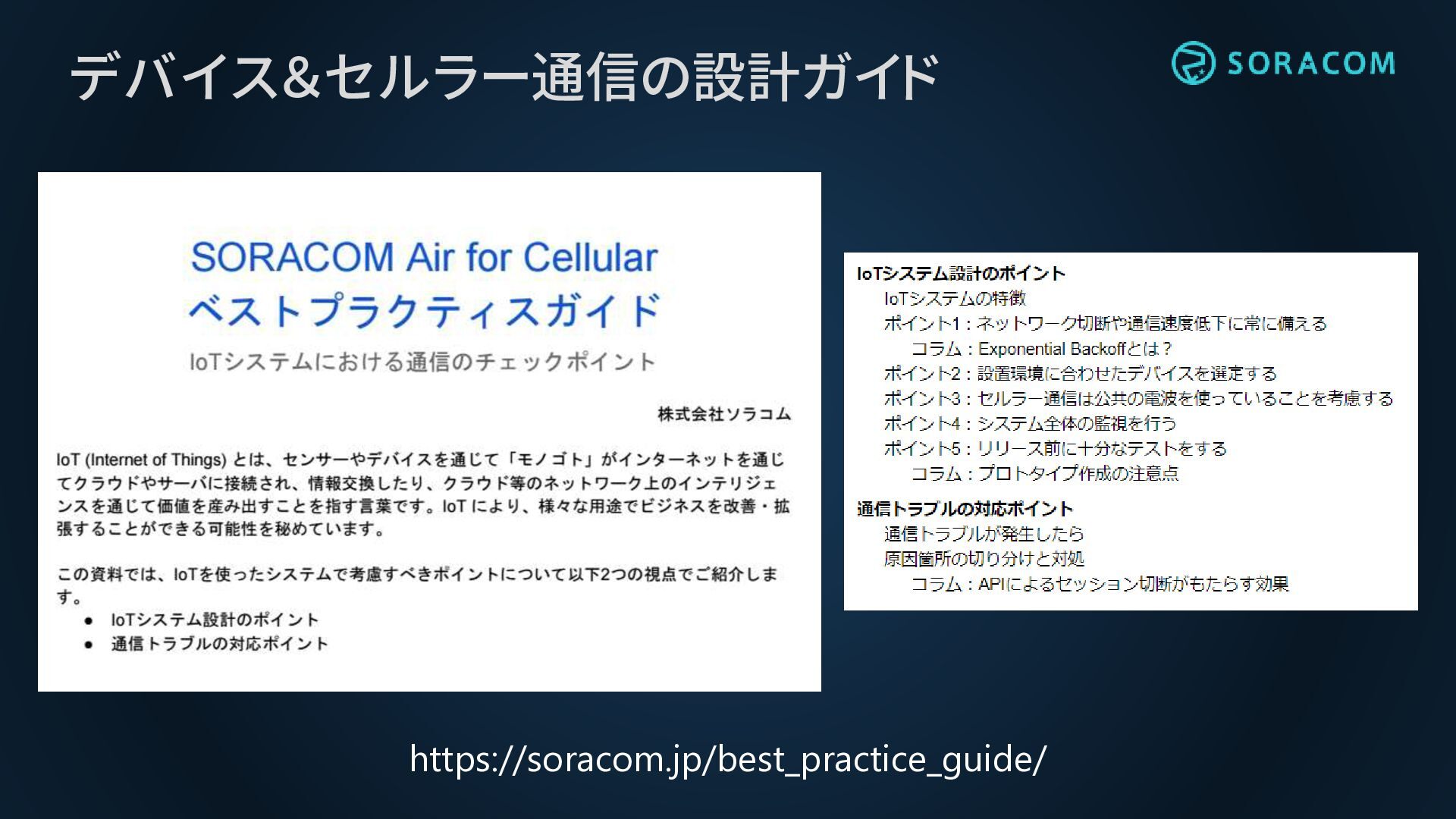

46. デバイス＆セルラー通信の設計ガイド https://soracom.jp/best_practice_guide/
47. IoTアーキテクチャを学ぶ https://soracom.jp/reference_architecture/
48. 新サービスやニュースを追う https://blog.soracom.jp/ https://www.slideshare.net/soracom

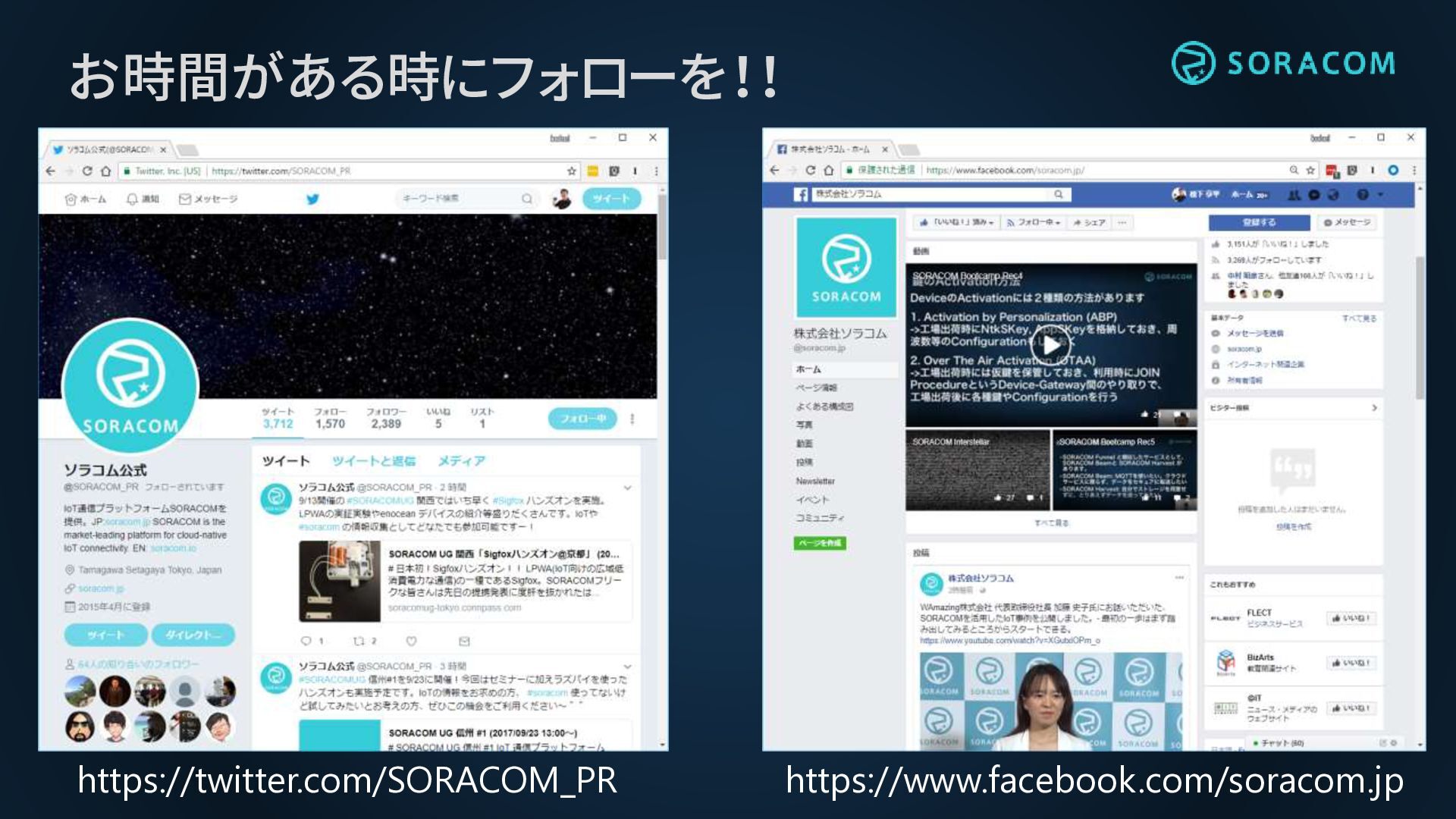

49. お時間がある時にフォローを！！ https://twitter.com/SORACOM_PR https://www.facebook.com/soracom.jp
50. SORACOMの願い クラウド ⇒ 多くのビジネス、Webサービス SORACOM ⇒ 多くのIoTビジネス、システム たくさんの IoTプレイヤーが生まれますように
51. 世界中のヒトとモノをつなげ 共鳴する社会へ
