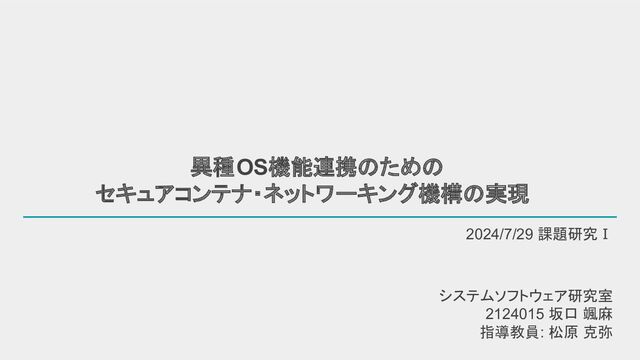

1. 異種OS機能連携のための セキュアコンテナ・ネットワーキング機構の実現 2024/7/29 課題研究Ⅰ システムソフトウェア研究室 2124015 坂口 颯麻 指導教員: 松原 克弥
2. 2 背景：コンテナ型仮想化 軽量なアプリケーション実行環境として コンテナ型仮想化 が注目されている コンテナ：OSカーネルが提供するリソース分離・制御機能を用いて 　　　　　実現されるアプリケーション実行環境 ハードウェア ホスト OS コンテナ ランタイム コンテナ アプリ ケーション コンテナ アプリ ケーション • ホストOSカーネル共有による 軽量かつ高速な起動が特徴 • クラウドコンピューティング基盤上で広 く活用
3. 3 背景：コンテナ型仮想化の課題 • OSカーネルの共有を悪用した、 コンテナへの攻撃 • 頻繁なコンテナ間通信を悪用した、 コンテナネットワークに対する攻撃 ホストOSカーネルの脆 弱性を悪用した 攻撃が可能 悪意のあるコンテナによる通 信に対する攻撃が可能 クラウドコンピューティング基盤でのコンテナ利用には 攻撃への対処 が必要
4. 手法: • 異種OSとしてFreeBSDを採用 • jailと、Linuxエミュレータによる Linuxコンテナ互換実行 jail: コンテナ相当の機能を持つ FreeBSDの仮想化技術 • Linux互換コンテナに対する FreeBSD固有のセキュリティ機構の適用 課題：セキュアなコンテナネットワーキングに 　　　関しては未検討 4 先行研究: 異種OS機能連携によるセキュアコンテナ 中田らの研究 [1] 目的: コンテナの軽量さを最大限維持 しつつ、OSカーネル共有に起因する 　　 脆弱性を悪用した攻撃を回避できるセキュアコンテナ の実現 [1] Nakata, Y., Suzuki, S. and Matsubara, K.: Reducing Attack Surface with Container Transplantation for Lightweight Sandboxing, Proceedings of the 14th ACM SIGOPS Asia-Pacific Workshop on Systems. pp. 58-64 (2023). カーネル実装の 違いによる 脆弱性の回避 FreeBSD固有の セキュリティ機構 に よる攻撃の回避
5. 5 コンテナネットワーキングの重要性 クラウドコンピューティング基盤上では コンテナネットワーキングが重要 な機能 コンテナ コンテナ コンテナ コンテナ コンテナ コンテナ マイクロサービス アーキテクチャ • マイクロサービスアーキテクチャ - マイクロサービス毎にコンテナを割当 - ユーザアクセスに起因した コンテナ間通信を介する処理 • 頻繁なコンテナ間通信 が発生 FreeBSD環境における コンテナネットワーキング機構の実現が 必要不可欠
6. 6 卒業研究で実現した FreeBSDコンテナネットワーキング 単一ノード上 での Linux互換コンテナネットワーキングを実現 コンテナ 設定 コンテナ ランタイム 実行 CNI プラグイン • コンテナ間でのネットワークリソース共有 • CNIコアプラグインによる Linuxコンテナネットワーキング互換機能 - CNIプラグイン：コンテナへのインタフェース接続や アドレス割当によるネットワーク接続を行うプラグイン 残課題：複数ノード上 での 　　　　コンテナネットワーキングはできない
7. 7 FreeBSD環境における 複数ノード上のセキュアコンテナ・ネットワーキング機構の実現を目指す • 複数ノードが動作する、クラウドコンピューティング 基盤に対応する必要がある • セキュアコンテナの堅牢さを維持するために、 細粒度なネットワーク隔離を施す必要がある 提案1: コンテナネットワーキングの複数ノード対応 提案2: コンテナネットワーキングのセキュア化 目的: 異種OS機能連携のためのセキュア・コンテナネットワーキングの実現
8. 8 • 複数ノードが動作する、クラウドコンピューティング 基盤に対応する必要がある • セキュアコンテナの堅牢さを維持するために、 細粒度なネットワーク隔離を施す必要がある 提案1: コンテナネットワーキングの複数ノード対応 提案2: コンテナネットワーキングのセキュア化 目的: 異種OS機能連携のためのセキュア・コンテナネットワーキングの実現
9. 9 提案1アプローチ： Linux標準CNIプラグインの移植 Calico pluginのFreeBSD移植によって、 複数ノード上コンテナ間通信を実現 • Calico: BGPと呼ばれる 経路制御プロトコルを用いた 複数ノード上コンテナ間通信を実現するCNI プラグイン - 同一ノード上コンテナ間通信 - パケットフィルタリング・アドレス変換 - BGPによる別ノード上コンテナへの 経路制御
10. 10 コンテナネットワーキングを実現する機能モジュール群 etcd: コンテナのネット ワーク設定を持つ データベース calicoctl: Dockerを用いて、 calico-nodeを実行 confd: calico用のBGP設定 をBIRD用の設定に 置換 Calico-BIRD: BGPの設定適用や 経路制御を行うデー モン Felix: calico用のネット ワーク設定を iptables用に置換 iptables: ホスト内のファイア ウォールやアドレス 変換の設定 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン Docker: nerdctlと同等の 機能のコンテナ管理
11. 11 コンテナネットワーキングを実現する機能モジュール群 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す
12. 12 コンテナネットワーキングを実現する機能モジュール群 コンテナ ランタイム : コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す
13. 13 コンテナネットワーキングを実現する機能モジュール群 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン
14. 14 コンテナネットワーキングを実現する機能モジュール群 calicoctl: Dockerを用いて、 calico-nodeを実行 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン
15. 15 コンテナネットワーキングを実現する機能モジュール群 calicoctl: Dockerを用いて、 calico-nodeを実行 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン Docker: nerdctlと同等の 機能のコンテナ管理
16. 16 コンテナネットワーキングを実現する機能モジュール群 etcd: コンテナのネット ワーク設定を持つ データベース calicoctl: Dockerを用いて、 calico-nodeを実行 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン Docker: nerdctlと同等の 機能のコンテナ管理
17. 17 コンテナネットワーキングを実現する機能モジュール群 etcd: コンテナのネット ワーク設定を持つ データベース calicoctl: Dockerを用いて、 calico-nodeを実行 confd: calico用のBGP設 定をBIRD用の設定 に置換 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン Docker: nerdctlと同等の 機能のコンテナ管理
18. 18 コンテナネットワーキングを実現する機能モジュール群 etcd: コンテナのネット ワーク設定を持つ データベース calicoctl: Dockerを用いて、 calico-nodeを実行 confd: calico用のBGP設定 をBIRD用の設定に 置換 Calico-BIRD: BGPの設定適用や 経路制御を行う デーモン コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン Docker: nerdctlと同等の 機能のコンテナ管理
19. 19 コンテナネットワーキングを実現する機能モジュール群 etcd: コンテナのネット ワーク設定を持つ データベース calicoctl: Dockerを用いて、 calico-nodeを実行 confd: calico用のBGP設定 をBIRD用の設定に 置換 Calico-BIRD: BGPの設定適用や 経路制御を行うデー モン Felix: calico用のネット ワーク設定を iptables用に置換 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン Docker: nerdctlと同等の 機能のコンテナ管理
20. 20 コンテナネットワーキングを実現する機能モジュール群 etcd: コンテナのネット ワーク設定を持つ データベース calicoctl: Dockerを用いて、 calico-nodeを実行 confd: calico用のBGP設定 をBIRD用の設定に 置換 Calico-BIRD: BGPの設定適用や 経路制御を行うデー モン Felix: calico用のネット ワーク設定を iptables用に置換 iptables: ホスト内のファイア ウォールやアドレス 変換の設定 コンテナ ランタイム: コンテナ実行や 削除などの管理 nerdctl: コンテナ ランタイムや CNIプラグインに命 令を出す Calico Plugin: コンテナの IPアドレスや インタフェースの設 定を行う CNIプラグイン Docker: nerdctlと同等の 機能のコンテナ管理
21. 21 FreeBSDで動作する機能モジュール群 FreeBSD環境ですでに動作確認済み
22. 22 FreeBSDで動作しない機能モジュール群 FreeBSD環境では動作しない
23. 23 Calico PluginのFreeBSD移植における課題 課題1: FreeBSDで Dockerが使えない 課題3: Linuxに依存 した実装がされている 課題2: iptablesが FreeBSDに 実装されていない
24. 24 課題1の解決策： Dockerの排除 Dockerをnerdctlに変更する ことでLinuxとFreeBSD両方で利用可能 に • calicoctlはDockerを用いてCalico-nodeを作成 ◦ DockerはFreeBSDに未対応 • nerdctl+コンテナランタイムに変更 ◦ FreeBSDでもCalico-nodeが作成できることを確認 nerdctl+コンテナランタイムは 現在のコンテナ環境のスタンダード
25. 25 課題2：iptablesの置き換えが必要 Linux iptablesのかわりに FreeBSD PFを利用 • PF: iptablesのかわりにFreeBSDで利用可能な パケットフィルタリングおよびネットワークアドレス変換機能 • iptablesとPFでは設定ファイルの構文に違いがある set skip on lo0
 set block-policy drop
 block in log all
 pass out all
 *filter
 :INPUT DROP [0:0]
 :OUTPUT ACCEPT [0:0]
 -A INPUT -i lo -j ACCEPT
 -A INPUT -j LOG --log-prefix "iptables-INPUT-drop:" --log-level 5
 • ループバックの通信は許可 • 入るパケットは破棄 （ログは取る） • 出るパケットはすべて許可 FreeBSD PF Linux iptables
26. 26 課題2の解決策： iptables→PF変換機構の実現 Felixが設定する iptablesをPFとして処理する iptablesラッパーの実現 • iptablesラッパーを実装することで 設定の差異を吸収 1. Felixからiptablesを実行 2. iptablesの構文をPFの構文に変換 3. PFを実行 • FelixやPFを変更することなく利用可能
27. 27 課題3：Calico-BIRDのLinux依存 Calico-BIRDのLinux依存を解消する必要がある • BIRD: BGPの設定適用や経路制御を行うデーモン ◦ BIRDはFreeBSDでも利用可能 ◦ CalicoがBIRDに Linux用の独自の実装 を加えている（Calico-BIRD） → Calico-BIRDにおけるLinux依存を調査 し、Linux依存を解消する
28. 28 Calico移植に関する進捗のまとめ すでに動作確認済み・実装における課題と解決策を想定済み 移植手法を今後検討する 移植手法や課題の 調査を進める 解決策を想定済みの ものは実装を進める 課題2: 実装予定 課題3: 要検 討 課題1: 実装済み
29. 29 • 複数ノードが動作する、クラウドコンピューティング 基盤に対応する必要がある • セキュアコンテナの堅牢さを維持するために、 細粒度なネットワーク隔離を施す必要がある 提案1: コンテナネットワーキングの複数ノード対応 提案2: コンテナネットワーキングのセキュア化 目的: 異種OS機能連携のためのセキュア・コンテナネットワーキングの実現
30. 30 FreeBSD固有のセキュリティを適用した Linux互換コンテナの課題 Capsicumサンドボックス内では 正常なコンテナ間通信ですら不可能 • 先行研究ではコンテナ内 アプリケーションへCapsicumを適用 - FreeBSDカーネルへの攻撃を防ぐ • Capsicumサンドボックス内の アプリケーションは ネットワークリソースへアクセス不可 危険な通信だけでなく、 正常なコンテナ間通信 すらできない Capsicum: アプリケーションにリソースアクセス制限 を行うFreeBSD固有のセキュリティ機構
31. 31 提案2アプローチ：コンテナ間通信の検査と代理実行 Capsicumサンドボックス内のアプリケーションが ネットワークリソースへアクセスできるように Casperを適用 Casperを適用することで 安全なコンテナ間通信を実現 • 代理実行により コンテナ間通信を可能に • 検査により 危険な通信をブロックする Casper: Cupsicumサンドボックス内からのリソースアクセスを検査・代理実行 するプロセス
32. Casper適用に関する進捗のまとめ 行ったこと • Capsicum・Casperの調査 • 先行研究を踏まえた現状の課題の調査 今後の課題 • コンテナ内アプリケーションへのCasper適用手法の検討 • 実装
33. 33 まとめ 背景: - 異種OS機能連携によるセキュアコンテナをクラウド利用するための課題 - コンテナネットワーキングの重要性 目的: - 異種OS機能連携によるセキュアコンテナ実現のための 複数ノード上のセキュアコンテナ・ネットワーキング機構の実現 提案: - 提案1: コンテナネットワーキングの複数ノード対応 - 提案2: コンテナネットワーキングのセキュア化 今後の課題 - Calicoの機能モジュール群の実装 - Casperの適用手法の検討
