1. できる LDAP
   Takeru Ichii جૅ͔ΒֶΜͰ਎ʹ͚ͭΑ͏ʂ
   -%"1ͷߏ଄Λ؆୯ղઆ

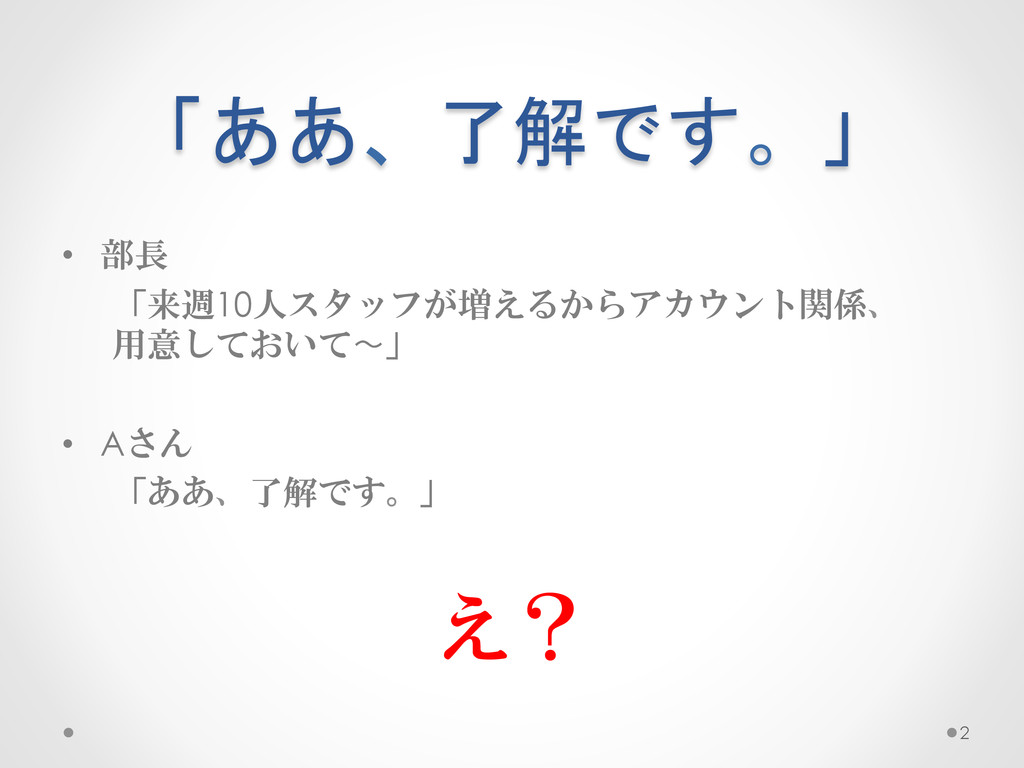

2. 「ああ、了解です。」 •  部長 「来週10人スタッフが増えるからアカウント関係、　 用意しておいて〜」 •  Aさん 「ああ、了解です。」 え？ 2

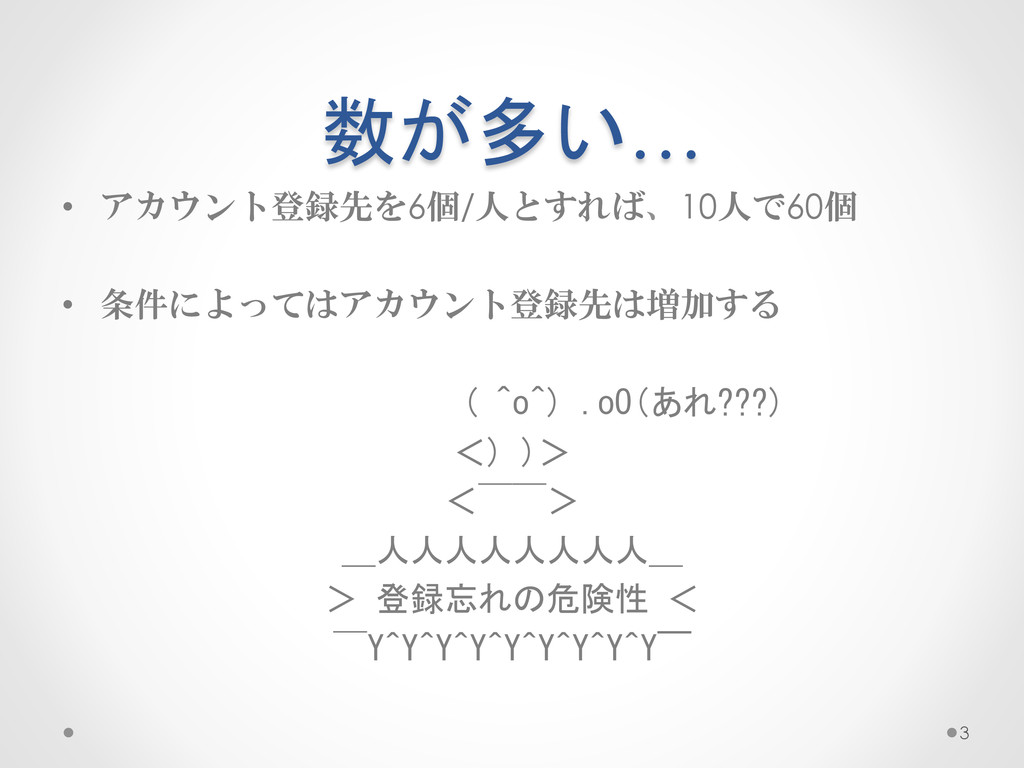

3. 数が多い… •  アカウント登録先を6個/人とすれば、10人で60個 •  条件によってはアカウント登録先は増加する 　　　　　　( ^o^) .oO(あれ???) ＜) )＞ ＜￣￣＞ ＿人人人人人人人人＿ ＞ 登録忘れの危険性 ＜ ￣Y^Y^Y^Y^Y^Y^Y^Y^Y￣ 3
4. チェックしても… •  結局のところ、パスワードがマスクされて　　　　　　 正しいのかわからない o  「PassWord」と「•••••••」が一緒では無い可能性がある •  コピペしても、範囲が間違っていた o  「taro_yamada@yam…」が「taro_tamada@yam…」になってた 　　　　　　　　＜(；^o^)＞ 　アカウントに 　　　　　　　　　　　 ) )　　　　入れない！！！ ＜￣￣＞ 8文字 7文字 4

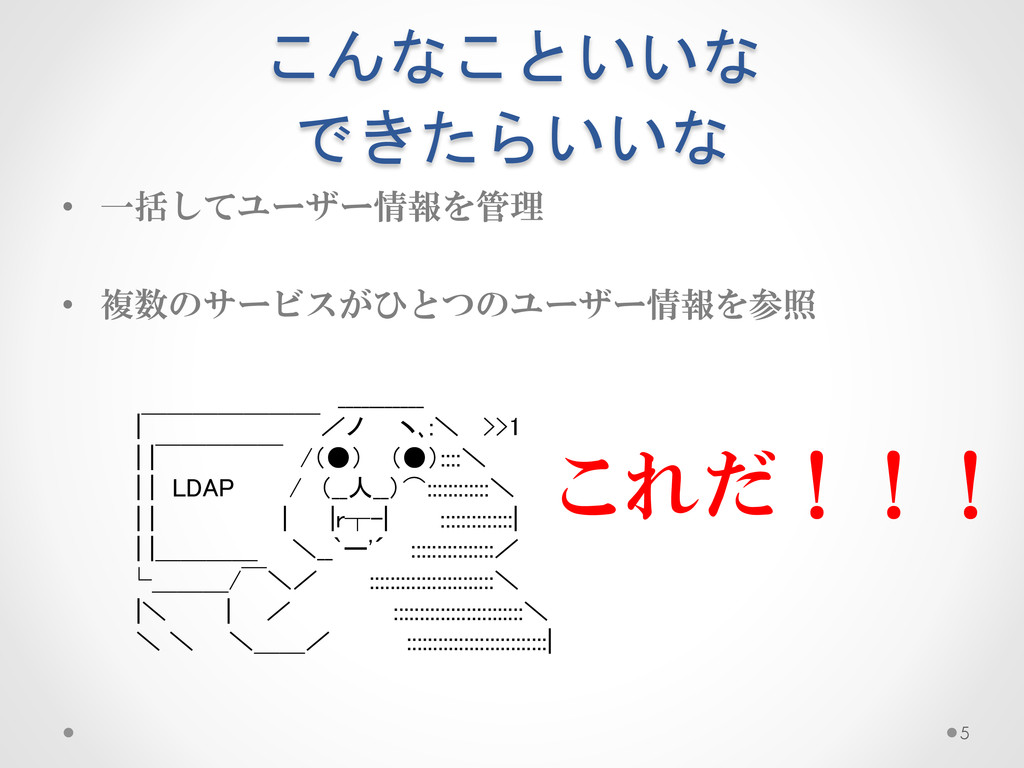

5. こんなこといいな   できたらいいな •  一括してユーザー情報を管理 •  複数のサービスがひとつのユーザー情報を参照 　　　　　　　　　　　 　　 ___________ 　　|￣￣￣￣￣￣￣／ノ　　ヽ､:＼ >>1 　　| |￣￣￣￣￣　/（•） 　（•）::::＼　　　　 　　| |　LDAP /　（__人__）⌒::::::::::::＼ 　 　　| |　　　　　　　 | 　　|r┬-|　　　::::::::::::::| 　　| |＿＿＿＿　　＼__`ー'´ 　::::::::::::::::／ 　 └＿＿＿/￣＼／　　　::::::::::::::::::::::::＼ 　　|＼　　　 |　　／　　　　　　:::::::::::::::::::::::::＼ 　　＼ ＼　　＼＿＿／　　　　 :::::::::::::::::::::::::::| これだ！！！ 5
6. 救世主  LDAP   Lightweight  Directory  Access  Protocol •  ディレクトリサービスにアクセスするためのプロトコル o  ディレクトリサービスとは、ユーザーやIT資源の情報を記録し、　　　　　　　　 検索するためのサービス •  現在はv3が規定されている（RFC2251） •  もちろんパスワードも記録可能（userPassword） •  というか、ユーザーや資源に関する情報は基本なんでも 記録可能。（スキーマの設定が必要） •  外部サービスがユーザー情報を検索して、認証に使うこ とができる。 6
7. 要するにLDAPとは →プロフィールカードの集合である h5p://exeoparty.net/im_profile.jpg 識別名(dn) 属性 (a5ribute) LDAPでは識別名(dn)は階層構造で表される 例)  名=山田  太郎,  市区町村=渋谷区,  都道府県=東京都,  国=日本国   その識別名をもつエントリがもつ情報 LDAPは識別名でエントリを 素早く検索し、属性を返すのが 重要なお仕事 例:婚活パーティーのカード 7
8. エントリとは   そしてLDAPの階層構造 jp com Dev Aさん Bさん Cさん Mark Dさん Eさん … エントリ エントリ dn:  uid=E-­‐‑san,  ou=Mark,  dc=com,  dc=jp dc  :  ドメイン構成要素 ou  :  部署名 uid  :  user  ID dn:  dc=com,  dc=jp dn:  ou=Mark,  dc=com,  dc=jp 8

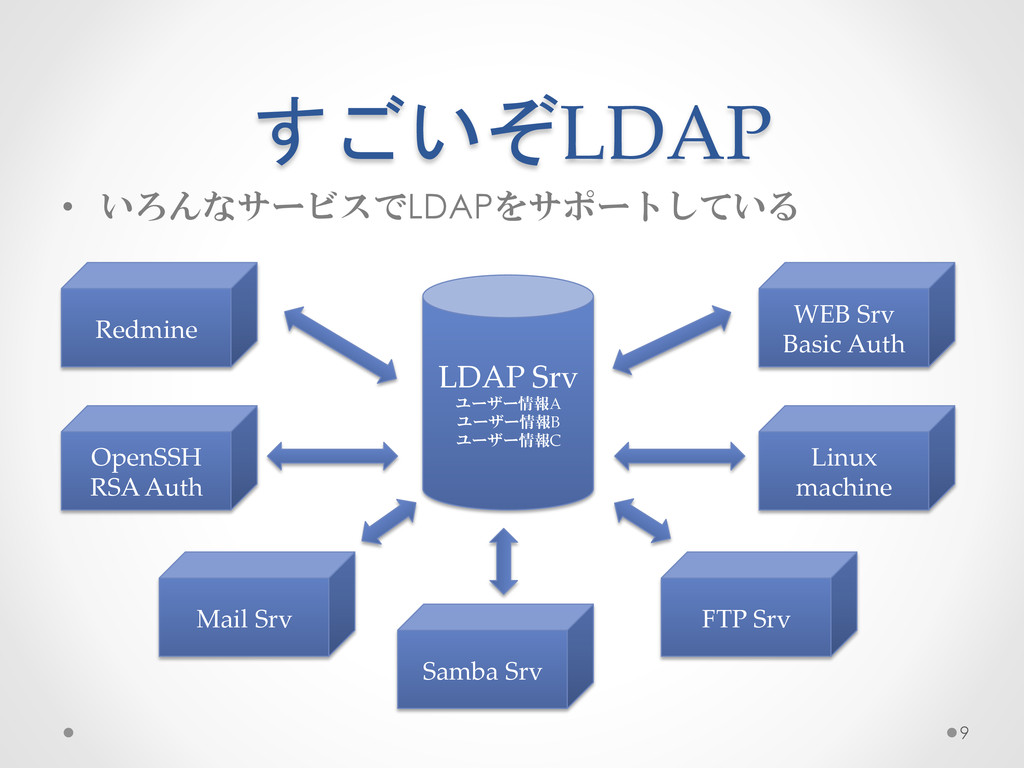

9. すごいぞLDAP •  いろんなサービスでLDAPをサポートしている LDAP  Srv ユーザー情報A ユーザー情報B ユーザー情報C Redmine WEB  Srv Basic  Auth OpenSSH RSA  Auth Linux   machine Samba  Srv Mail  Srv FTP  Srv 9

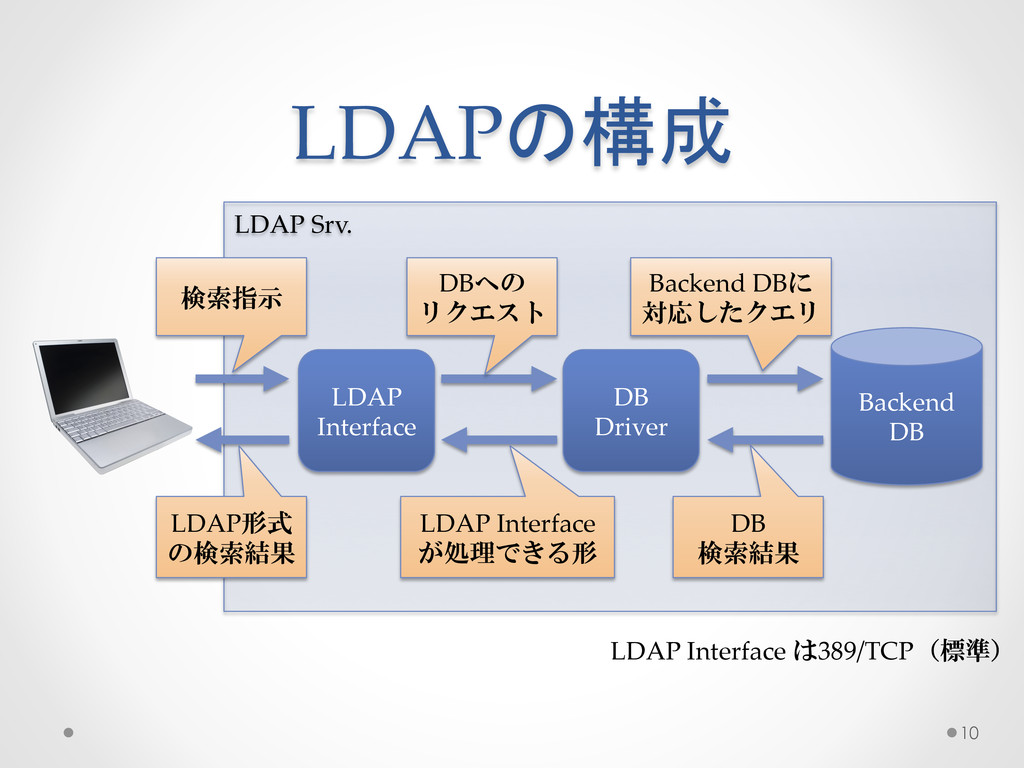

10. LDAP  Srv. LDAPの構成 LDAP Interface DB Driver Backend DB 検索指示 DBへの リクエスト Backend  DBに 対応したクエリ DB 検索結果 LDAP  Interface が処理できる形 LDAP形式 の検索結果 LDAP  Interface  は389/TCP（標準） 10
11. DBはどんな感じ？ •  標準的にはBerkeley DBを使用する。 •  皆さんおなじみのRDB(SQL)を使うことができる。 •  DBに格納できるデータはスキーマファイルに記述して あるobjectClassで定義される。 スキーマ？ objectClass？ 　　　 　＿＿＿_　　　　━┓ 　　　／　　 　 　＼　　 ┏┛ 　 ／　　＼　　 ,＿＼.　 ・ ／ 　　 （•）゛ （•） ＼ |　 ∪　　 （__人__）　 　 | /　　　　 ∩ノ ⊃　　／ (　 ＼　／ ＿ノ　|　 | .＼　“　　／＿＿|　 | 　　＼ ／＿＿＿ ／ h5p://thinkit.co.jp/free/article/0706/15/1/ 11

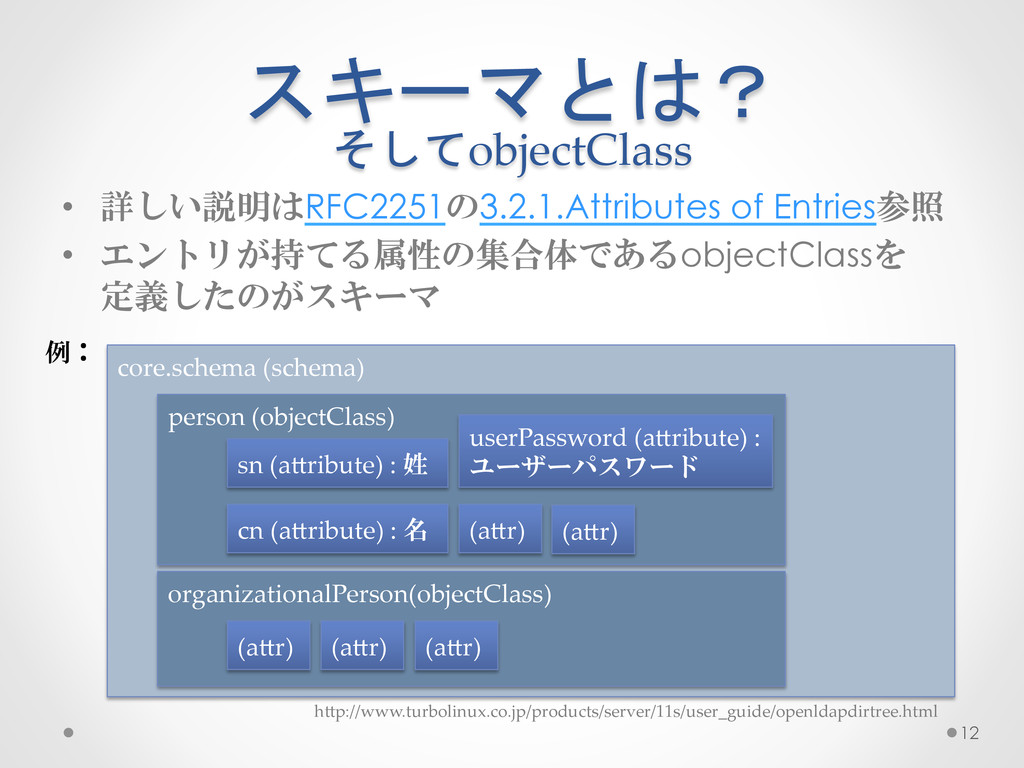

12. スキーマとは？   そしてobjectClass •  詳しい説明はRFC2251の3.2.1.Attributes of Entries参照 •  エントリが持てる属性の集合体であるobjectClassを　 定義したのがスキーマ core.schema  (schema) person  (objectClass) 例： sn  (a5ribute)  :  姓 cn  (a5ribute)  :  名 userPassword  (a5ribute)  :   ユーザーパスワード (a5r) (a5r) organizationalPerson(objectClass) (a5r) (a5r) (a5r) h5p://www.turbolinux.co.jp/products/server/11s/user_guide/openldapdirtree.html 12
13. LDIFとは   LDAP  data  interchange  format •  Backend DBの形式の一つ •  プレーンテキストで記述されるシンプルな形式 •  LDAPのBackend DBにエントリを取り込むときに　　 よく使われる •  書式の詳細はRFC2849を参照 13

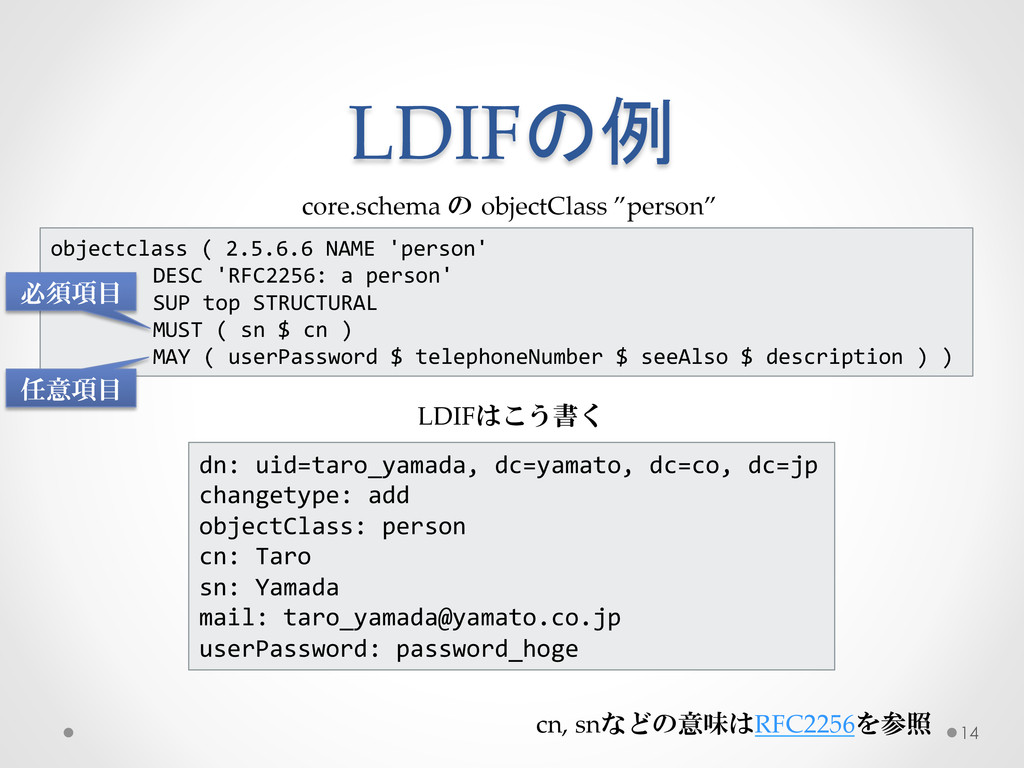

14. LDIFの例 objectclass  (  2.5.6.6  NAME  'person'    DESC  'RFC2256:  a  person'    SUP  top  STRUCTURAL    MUST  (  sn  $  cn  )    MAY  (  userPassword  $  telephoneNumber  $  seeAlso  $  description  )  ) dn:  uid=taro_yamada,  dc=yamato,  dc=co,  dc=jp   changetype:  add   objectClass:  person   cn:  Taro   sn:  Yamada   mail:  taro_yamada@yamato.co.jp   userPassword:  password_hoge   core.schema  の  objectClass  ”person” LDIFはこう書く 必須項目 任意項目 cn,  snなどの意味はRFC2256を参照 14
15. 　　　　　　　 　 　 　 　 　 　 ／;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;ﾍ 　　　　　　　　　　　 　 　 　 小;:;:;:;:;:;:;:;:;:;:;:;:;:;:;::;:;:／￣￣ヽ;:;:;:;:;:;:;:;:;:;:;:;:;:;:;:;| 　　　　　　　　　　　 　 　 　 ∨;:;:;:r､;:;:;:;:;:;:;:;:;:;／　　　　　　ヽ;:;:;:;:;:;:;:;:;:;:;:;:;:| 　　　　　　　　　　　　　　　　 ヾﾐ |　 ｀¨''ｰ-f´　　 　 　 　 　 L;:;:;:;:;:>ﾐ;;;:;:;:;:| 　　　　　　　　　　　　　　　　 　 ｀|　　　　　　　〃´　　　　　　 ｀ヽ::l r |;:;:;:;:| 　　　　　　　　 　 　 　 　 　 　 　 |　　　 ｀ヽ　 ﾑ=ﾆ二o二ﾌ　　　 | |ｿ |;:;:;:;:| 　　　　　　　　　　　　　　　　　　　ヽ弋二ﾆPY 　 ｀ 　 　　　　　　　 ;; |;:;:;:/ 　　　　　　　　　　　 　 　 　 　 　 　 ヽ　　　　|　i　 　 　 　 　 　 　 ﾄ-へ/　　　 　　　　　　　　　　　　　　　　 　 　 　 ﾍ. 　 　 |　i　　　　　　　　　　　　　l 　　　　　　　　　　　　　　　　　　　　　　ヽ.　　t___　´　　　　　　　　　　　| 　 　 　 　 　 　 　 　 ＿　　　　 　 　 　 　 ヽ　　ｰ─一 　 　 　 /　|　　ﾝﾍ 　　 ─一yへ～/ｰ´/ ｲヽ-z=＝＝＝＝＝=ﾐ　　ﾞﾞﾞﾞ 　 　 　 ／　　レ':::::::::| 　　　　 ./:::::/　（:::::/ 　 ／:::::::::::::::::::::::::::::::::::::|:ゝ､＿＿__. イ_,;r＜´::::::::::::::::|ヽ､ 　　　　└‐┘　└┘　/z───────-|:::::::::::::::::::::::::::::::::::::::::::::::::::::::ノ:::::: 　　　　　　　　　　　　 　　　　　　　　　　　　　ヽ::::::::::::::::::::::::::::::::::::::彡ﾍ:::::::::::: 　　　　　　　　　　　　　　　　　　　　　　　　　／｀::ｰ───r一'''´　　　＼::::: 　　　　　　　　　　　　　　　　　　　　　　　　　〉::::::::::::::::::::::::〈 　　　 　 　 　 　 　 　 |　　　　 　 　 　 　 　 /::::::::::::::::::::::::::/ 　　　 　 　 　 　 　 　 |　　　､　 　 　 　 　 /::::::::::::::::::::::::::/ 　　　　　　 ￣￣｀ヽミ|　　　|ﾍ　　　　　　/::::::::::::::::::::::::::/ 　　　　　　 　 　 　 　 |　 　 |::∧　 　 　 /:::::::::::::::::::::::::/ 　　　　　　 　 　 　 　 |　　　|::::∧. 　 　↓::::::::::::::::::::::↓ 　　　　　　　　　　　　　　　　　　　　-=ミ 　　　　　　　　　　　　　　　　　　〃）:）　ﾊ-―　､ 　　　　　　　　　　　　　　　　 ＿{{:｛:｛／::≫'"´　￣￣￣｀ヽ、　＿ 　　　　　　　　　　　　　　　　 ＞ﾍ.::.:_>'´　.::.::.::.::.:-―::=ミ　　V/⌒＼ 　　　　　　　　　　　　　　 ／　　.::.／　.::.::.::.／::.::.::.::.::　　　　⌒＼ 　　　　　　　　 　 　 　 　 {人　.::./　.::.::.::.::.::.::.::.::.:/::.::.:　　　　　.::.::.ヽ 　　　　　　　　　　　　　／　 .:ｰｧ　.::.::.::.::/:／＼/.::.::.::.::.　　　 .::.::.::.::.:'. 　　　　　　　　 　 　 ／　　.::.::./　.::.::.::.::/テ=ミ. |ヽ.::.::.::.::.　　.::.::.::.::.::.::i 　　 　 　 　 　 　 ／'⌒7 .::.::.::　 ::.::.::.::/ 乂..::::Ⅵ│.::.::.::.::.::/ :.::.::.::.::.::.ﾄ: . 　　　　　　　　　 　 　 /.::.::.::.::|　::.:ﾊ.::.i 　 （_)´ 　 |／|.:: ／|.::.::.::.::.::.::.::.::}: . 　 　 　 　 　 　 　 　 厶ｨ.::.::.: | ::./ 　､|　　　 　 　　　|Ⅹ　:i/::.::.::.::.::.::.ノ: : : . 　　　　　 　 ＿＿＿　　|::.::.::.八:{　　　　　　　　,　 ﾃ=ミ ∨.::.::.::／.::/＼ : : : . 　　　　 ／⌒＼ 　i{'⌒^ﾚi／ 　　:.　　　ﾄ 　　　 　 ヾ..:::Ⅳ.::.::.::.::.::.::.::.::.::.:） : : : . 　　 '⌒′　 　人.　V⌒ ´　　　　 :.　　 　 ゝ　 　 　 （.)厶イ::.::.／.::.::.:／ : : : : : ／　 ／　　　　　 ＼}　　 __,,　-―=ゝ　,,__({　　_,,.　＜.::.::.::.::／.::.::.:／: : : : : : : : 　　　 r─　　　　　　 ＜　　｀''ー-=ﾆ二)::.::.::.::.::.::.::.::.::.::.::.::.::.::.::.:／: : : : : : : : : : ／　　}　　　 ￣￣}　　　 丶、　　　　　　￣¨V⌒乙／⌒}／⌒: : : : : : : : : : : : 　　／　　　　　　〈　　　 　 　 ￣￣￣￣｀ヽ　｝: : : : : : : : : : : : : : : : : : : : : : : : 　く ＿_　　　　　　＼　　　　　　　　　　　　 ∨: : : : : : :　 '^つ （ヽ: : : : : : : : 　　　　　 　 　 厂￣　　　　　　　　　　　　　 ｝ : : : : : /　 ノ￣ (二): : : : : 　　　　　 ＼／　　　　　　　　　}／　　　 　∨: : : : ／　　 　 ー`ｧﾉ: : : 　　　　　　 　 　 　 　 　 　 　 / 　 　 　 　 〈: : :.／　　　 　_,　 ´: : : : : DBのデータが吹っ飛んだ…（ｱｯｶﾘｰﾝ こんなこともあろうかと LDAPのBackend  DBに冗長性を持たせておいた ※初代ヤマトじゃ「こんなことも〜」ってセリフは無いらしいですね 15

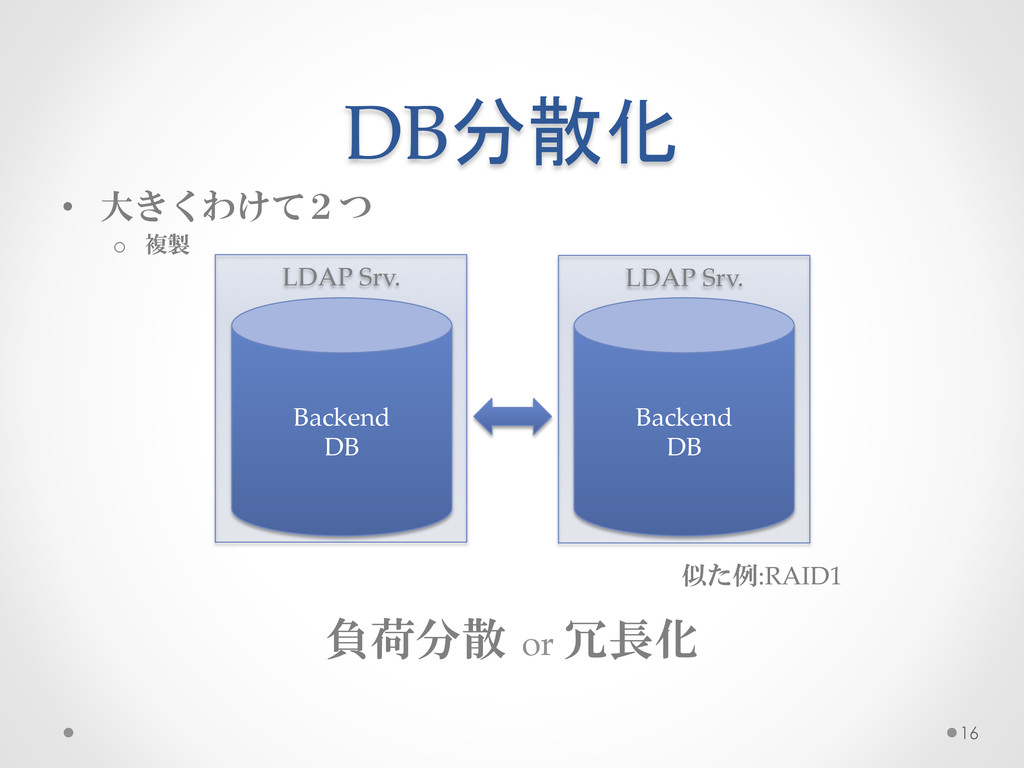

16. LDAP  Srv. LDAP  Srv. DB分散化 •  大きくわけて２つ o  複製 Backend DB Backend DB 負荷分散  or  冗長化 似た例:RAID1 16

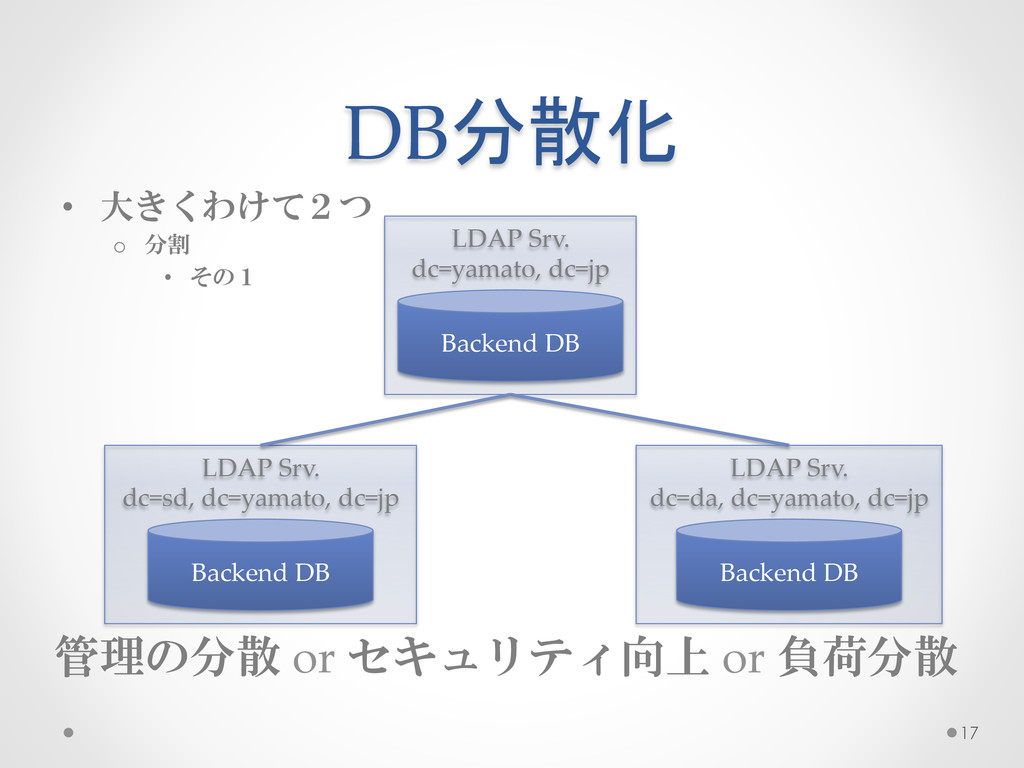

17. LDAP  Srv. dc=yamato,  dc=jp DB分散化 •  大きくわけて２つ o  分割 •  その１ Backend  DB 管理の分散  or  セキュリティ向上  or  負荷分散 LDAP  Srv. dc=sd,  dc=yamato,  dc=jp Backend  DB LDAP  Srv. dc=da,  dc=yamato,  dc=jp Backend  DB 17
18. LDAP  Srv. DB分散化 •  大きくわけて２つ o  分割 •  その2 Backend  DB ユーザー頭文字:A-­‐‑H Backend  DB ユーザー頭文字:I-­‐‑Z 容量拡大  or  処理性能向上 18

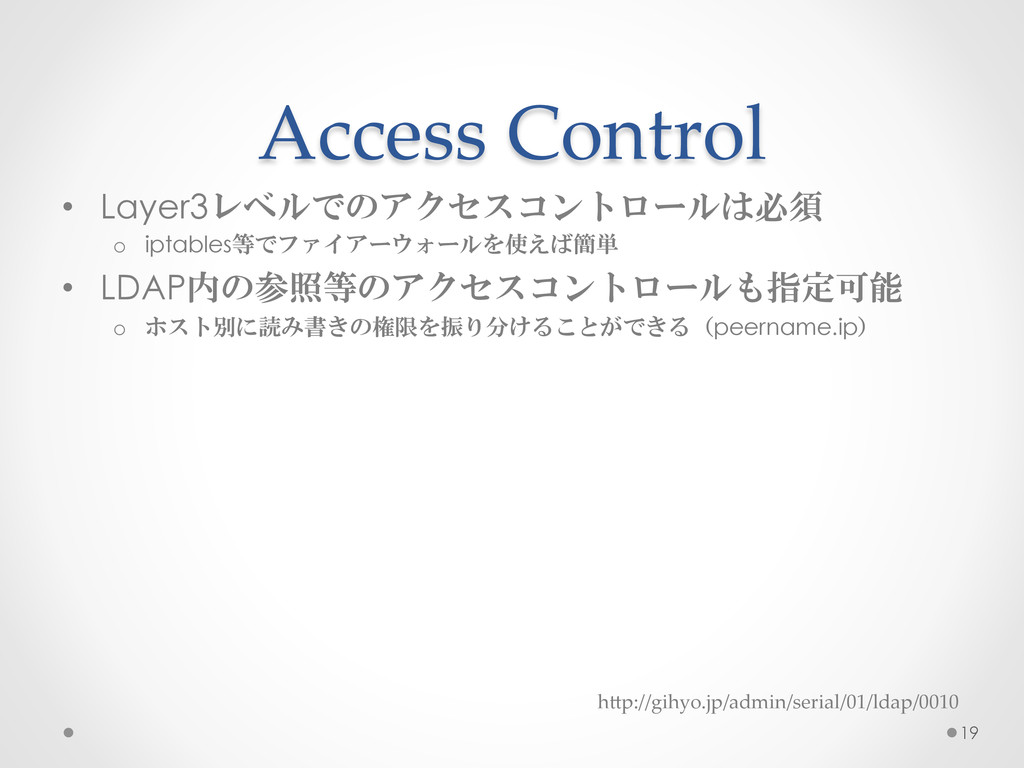

19. Access  Control •  Layer3レベルでのアクセスコントロールは必須 o  iptables等でファイアーウォールを使えば簡単 •  LDAP内の参照等のアクセスコントロールも指定可能 o  ホスト別に読み書きの権限を振り分けることができる（peername.ip） h5p://gihyo.jp/admin/serial/01/ldap/0010 19

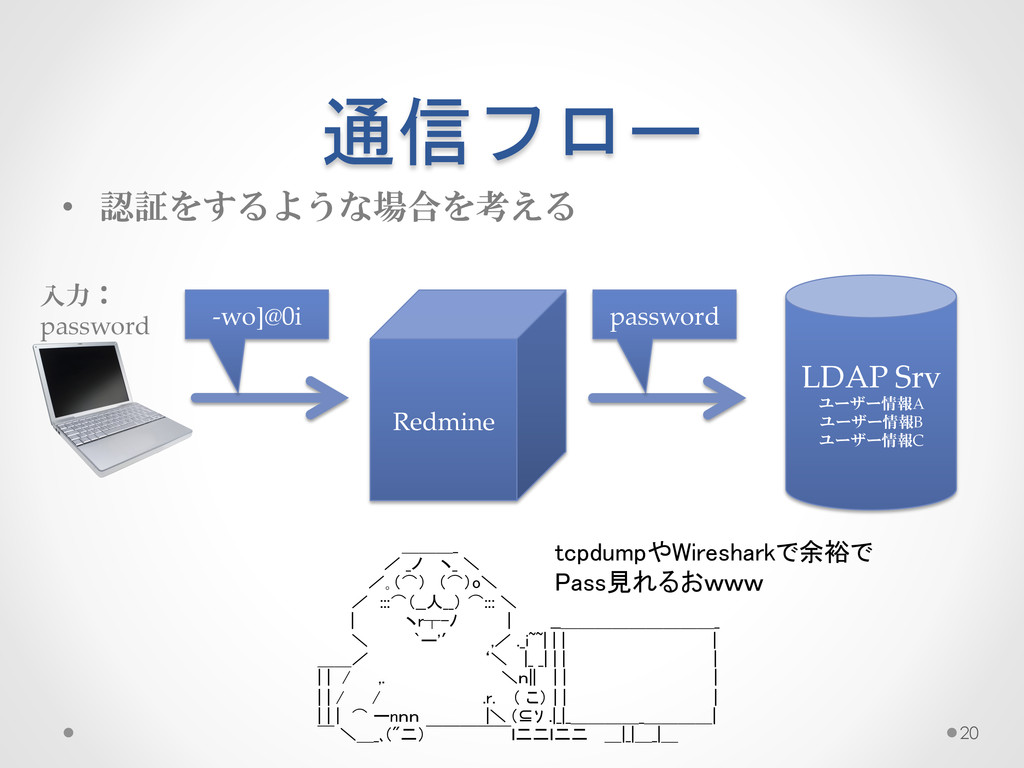

20. 通信フロー •  認証をするような場合を考える LDAP  Srv ユーザー情報A ユーザー情報B ユーザー情報C Redmine 入力： password -­‐‑wo]@0i password 　　　　　　　 ＿＿＿_ 　 　 　 　 ／ _ノ 　ヽ_ ＼ 　　　　 ／｡（⌒）　（⌒）o＼ 　　　／　:::⌒（__人__） ⌒::: ＼ 　 　 |　　　　 ヽr┬-ﾉ 　 　 　|　　　 __＿＿＿＿＿＿＿＿＿_ 　　　＼　　　　`ー'′ 　 　,／ ._i~~| | |　　　　　　　　　　　　　| ＿＿／　　　　　　　　　　‘＼　 |_ _| | |　　　　　　　　　　　　　| | |　/　　 ,.　 　 　 　 　 　 　 ＼ｎ||　 | |　　　　　　　　　　　　　| | | /　　 /　　　　　　　　　.r.　 （ こ） | |　　　　　　　　　　　　　| | | |　⌒ ーnｎｎ 　 　 　 　|＼ (⊆ｿ .|_|_＿＿＿＿_＿＿＿＿| ￣ ＼＿_､("二）￣￣￣￣￣ｌ二二ｌ二二　 ＿|_|＿_|＿ tcpdumpやWiresharkで余裕で Pass見れるおｗｗｗ 20

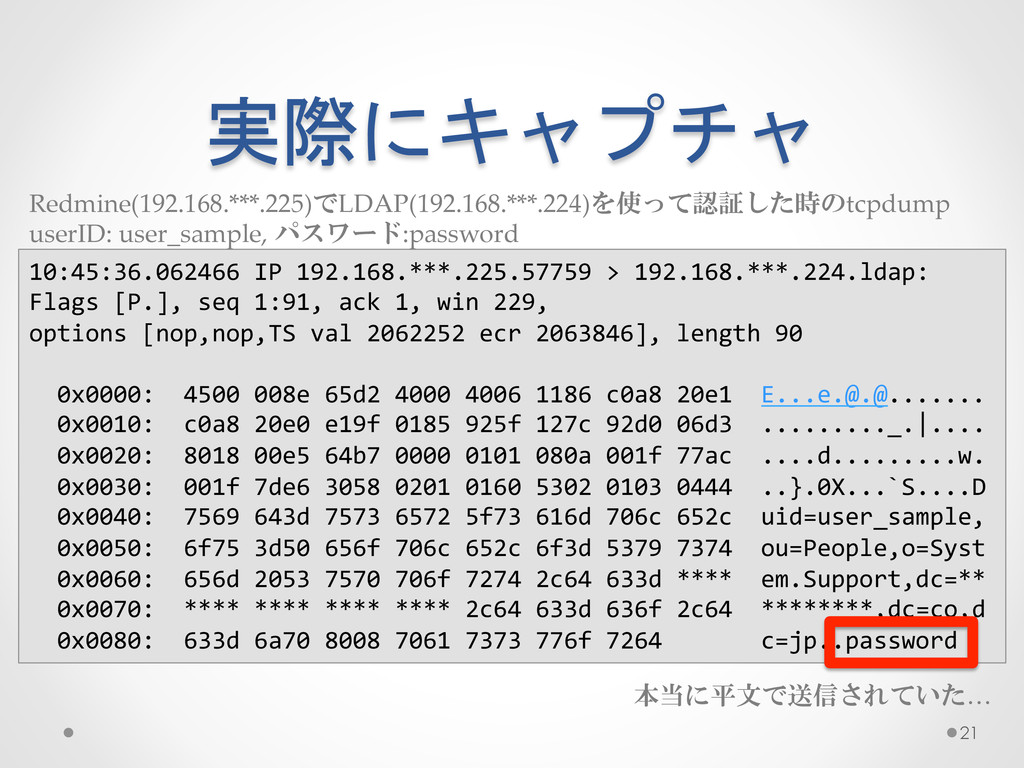

21. 実際にキャプチャ 10:45:36.062466  IP  192.168.***.225.57759  >  192.168.***.224.ldap:     Flags  [P.],  seq  1:91,  ack  1,  win  229,     options  [nop,nop,TS  val  2062252  ecr  2063846],  length  90        0x0000:    4500  008e  65d2  4000  4006  1186  c0a8  20e1    E...e.@.@.......      0x0010:    c0a8  20e0  e19f  0185  925f  127c  92d0  06d3    ........._.|....      0x0020:    8018  00e5  64b7  0000  0101  080a  001f  77ac    ....d.........w.      0x0030:    001f  7de6  3058  0201  0160  5302  0103  0444    ..}.0X...`S....D      0x0040:    7569  643d  7573  6572  5f73  616d  706c  652c    uid=user_sample,      0x0050:    6f75  3d50  656f  706c  652c  6f3d  5379  7374    ou=People,o=Syst      0x0060:    656d  2053  7570  706f  7274  2c64  633d  ****    em.Support,dc=**      0x0070:    ****  ****  ****  ****  2c64  633d  636f  2c64    ********,dc=co,d      0x0080:    633d  6a70  8008  7061  7373  776f  7264              c=jp..password Redmine(192.168.***.225)でLDAP(192.168.***.224)を使って認証した時のtcpdump userID:  user_sample,  パスワード:password 本当に平文で送信されていた… 21
22. 通信は安全なの？ •  実は安全じゃない o  LDAPサーバーが別のマシンでネットワークを通して通信する時、　　　　　　 パケットキャプチャすると平文で入力Passwordが流れている o  その返りもキャプチャされると、正しいパスワードがダダ漏れに。 •  どうする？ o  ldapではなく、ldapsで通信すればおｋ！ •  ldapsって何よ？ o  LDAP over SSLのこと。これによって通信経路自体を暗号化することが可能 o  httpsみたいなもんです。 •  SASLでアプリケーションレベルの通信も暗号化できる h5p://www.atmarkit.co.jp/ait/articles/0901/21/news123_2.html 22

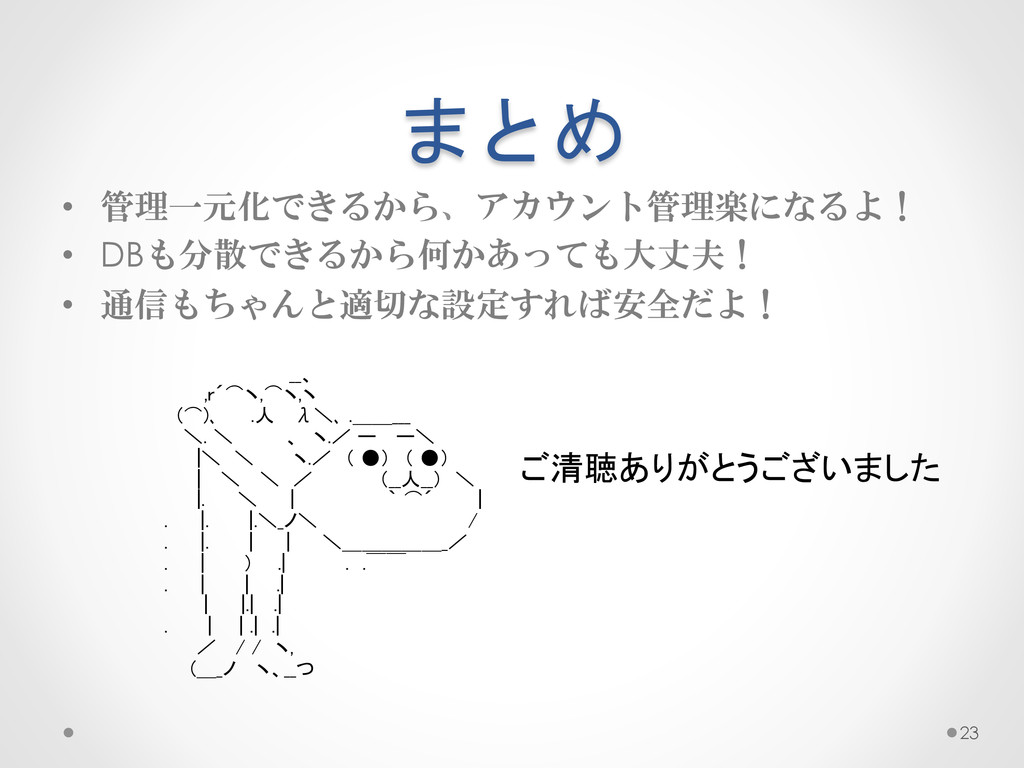

23. まとめ •  管理一元化できるから、アカウント管理楽になるよ！ •  DBも分散できるから何かあっても大丈夫！ •  通信もちゃんと適切な設定すれば安全だよ！ 　　　　　　　　　　　 __、 　　　　　,r´⌒ヽ,⌒ヽ,ヽ 　　　(⌒)､　　 .人　 λ＼､ .＿＿___ 　　　 ＼. ＼　　　　、　ヽ.／ ー 　ー＼ 　　　　 |＼　＼ 　 　ヽ.／　（ •）　（ •） 　　　　 |　 ＼　 ＼　／　　　　　（__人__） ＼　 　　　　 |.　　 ＼　 　|　　　　　　　｀ ⌒´ 　 　| 　　.　　 |.　　　|.＼_ノ＼ 　　　　 　　　　　　 / 　　.　　 |.　　　|　　 | 　 ＼＿＿＿＿＿_／ 　　.　　 |　　　)　　.|　 　　　.　.￣￣ 　　.　　 |　　　|　　.| 　　　　　|　　 |.|　 .| 　　.　　　|　　| .|　.| 　　　　 ／ 　/ /　ヽ, 　　　　(＿_ノ　 ヽ、__つ ご清聴ありがとうございました 23
