2017 SW교육 학생동아리 Lecture 5.

2017 SW교육 학생동아리에서 진행한 "리눅스 서버를 연동한 드론 소프트웨어 프로그래밍"강의 자료입니다.

Transcript

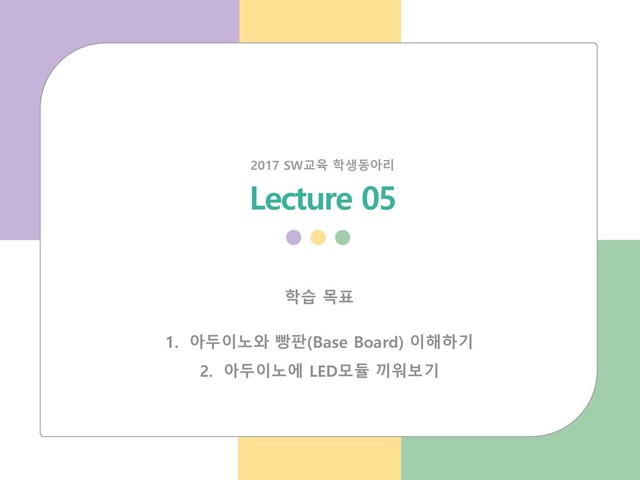

1. Lecture 05 2017 SW교육 학생동아리 학습 목표 1. 아두이노와 빵판(Base Board) 이해하기 2. 아두이노에 LED모듈 끼워보기
2. 프로 아두이노 프로그래밍 하여 다양한 부품을 제어할 수 있는 마이크로 컨트롤러 저렴한 비용 유연성 크로스 플랫폼
3. 프로 원리 이해하기 LED나 모터와 같은 부품들을 아두이노에 연결한 뒤 Arduino IDE 라는 프로그램을 활용해 프로그래밍하여 부품을 작동시키는 원리
4. https://www.arduino.cc/en/main/software 아두이노 첫걸음 – IDE 설치 아두이노를 프로그래밍 하기 위한 개발툴 Arduino IDE를 설치해보자 다운로드 https://www.arduino.cc/en/main/software
5. 프로 아두이노 IDE 실행하기 메뉴 코드 에디터
6. 프로 아두이노 연결하기 마이크로 5핀(휴대폰 충전기) 규격의 케이블을 활용하여 컴퓨터와 아두이노 연결 아두이노에 연결 컴퓨터에 연결
7. 프로 아두이노 연결 확인 [툴] -> [포트] COM숫자의 형식으로 된 포트 정보 확인
8. 프로 아두이노 핀 이해하기 GND = 전원 공급 핀 숫자 핀 = 모듈 연결 핀
9. 프로 빵판(Bread Board) 이해하기 두줄 구간은 세로로, 다섯 줄 구간은 가로로, 연결되어 있다. 케이블을 서로 연결하려면 같은 라인에 연결해야 한다.
10. 프로 아두이노에 LED 연결하기 [아두이노 LED 회로도] LED의 긴쪽(+) -> 핀에 연결 LED의 짧은쪽(-) -> 330옴 저항에 연결 저항 -> GND(전원 부)에 연결
11. 프로 아두이노 코드 작성하기 아두이노 핀 15번 (LED가 연결된 핀 번호) 예제 1. 1초마다 깜빡이는 LED
12. 프로 아두이노 업로드 하기 확인 버튼(체크표시) 클릭 후 업로드 버튼(화살표) 클릭
13. 프로 코드 해석하기 pinMode(15, OUTPUT); -> 15번 핀을 출력으로 사용 digitalWrite(15, HIGH); -> 15번 핀에 출력 digitalWrite(15, LOW); -> 15번 핀 출력 해제 delay(1000); -> 1초 기다리기
14. 프로 예제 응용하기 LED를 다중으로 연결하여 n초마다 깜박이는 LED만들기 1000 = 1초
15. 감사합니다. 2017 SW교육 학생동아리
