Organização e Escalabilidade do app Nubank

Mostraremos a arquitetura utilizada no Nubank para o desenvolvimento do aplicativo iOS nos seguintes aspectos:

- Criação de telas: como dividir e organizar o código para criar componentes reutilizáveis e de fácil manutenção
- Uso de Reactive Extensions para construir os fluxos de informação do aplicativo
- Integração entre a lógica de negócios e a lógica de apresentação

Transcript

1. ORGANIZAÇÃO E ESCALABILIDADE Victor Maraccini - iOS Developer @ Nubank
 2018-04-16 Github: vmaraccini E-mail: victor.maraccini@nubank.com.br
2. Agenda • Evolução da arquitetura no Nubank • Rx • Aplicação

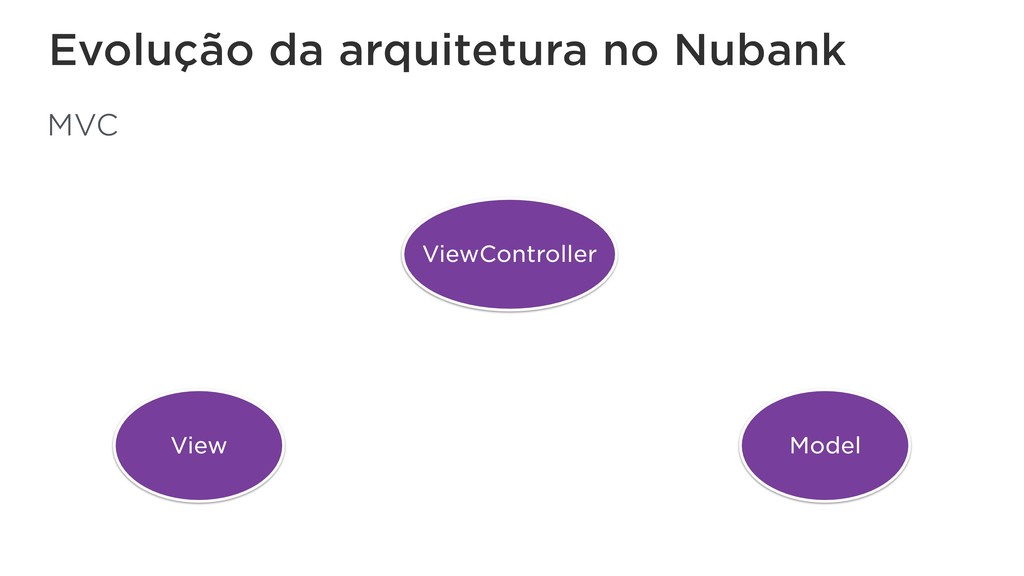

3. MVC Evolução da arquitetura no Nubank Model View ViewController

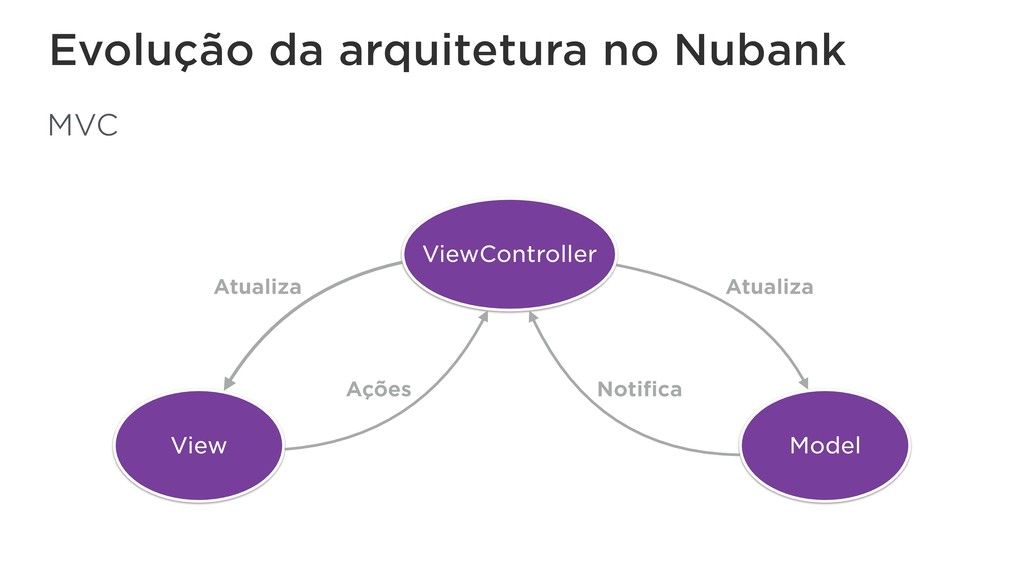

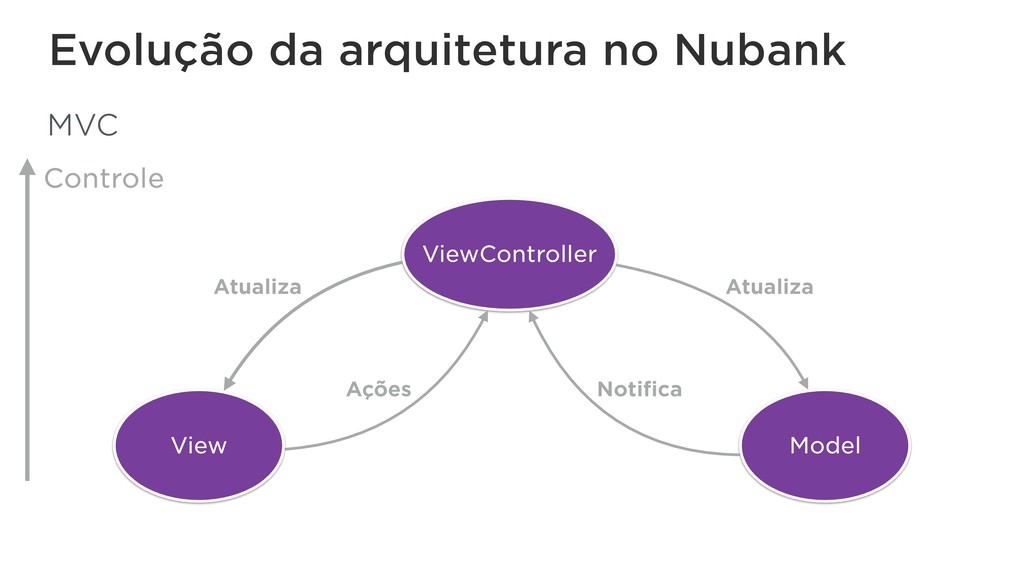

4. MVC Evolução da arquitetura no Nubank Model View ViewController Atualiza Ações Notifica Atualiza

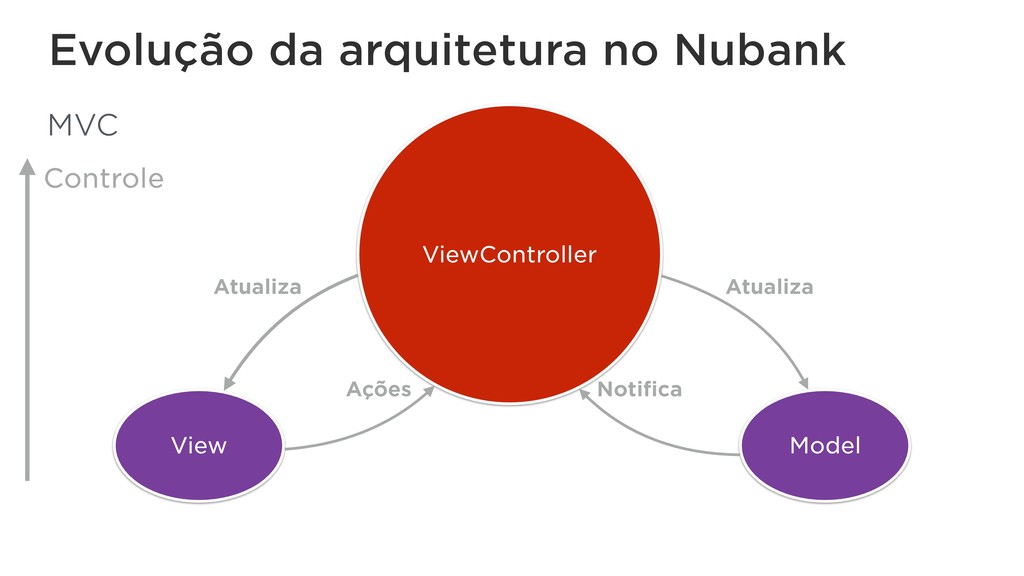

5. MVC Evolução da arquitetura no Nubank Model View ViewController Controle Atualiza Ações Notifica Atualiza
6. MVC Evolução da arquitetura no Nubank Model View ViewController Controle Atualiza Ações Notifica Atualiza

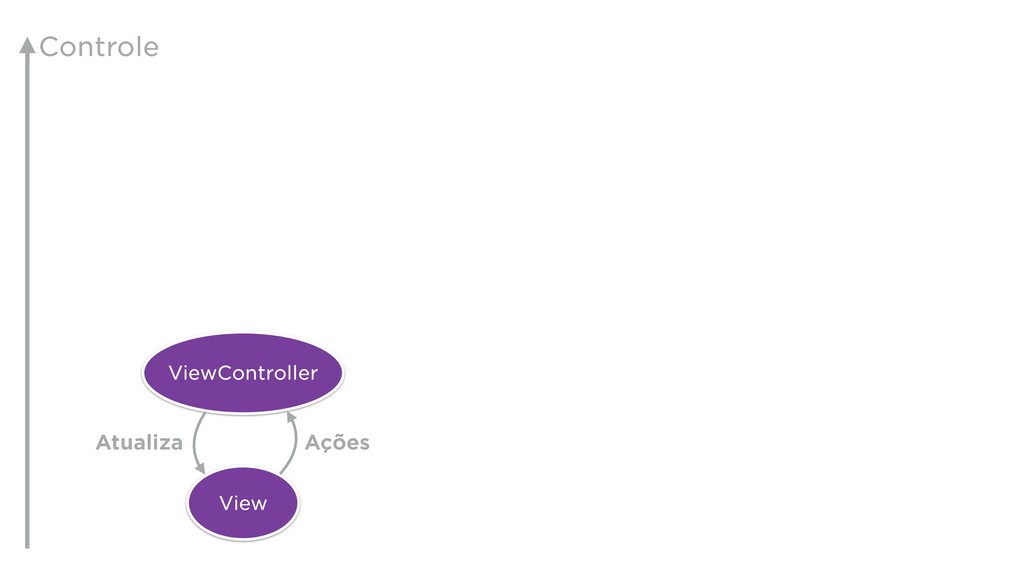

7. ViewController View Ações Atualiza Controle

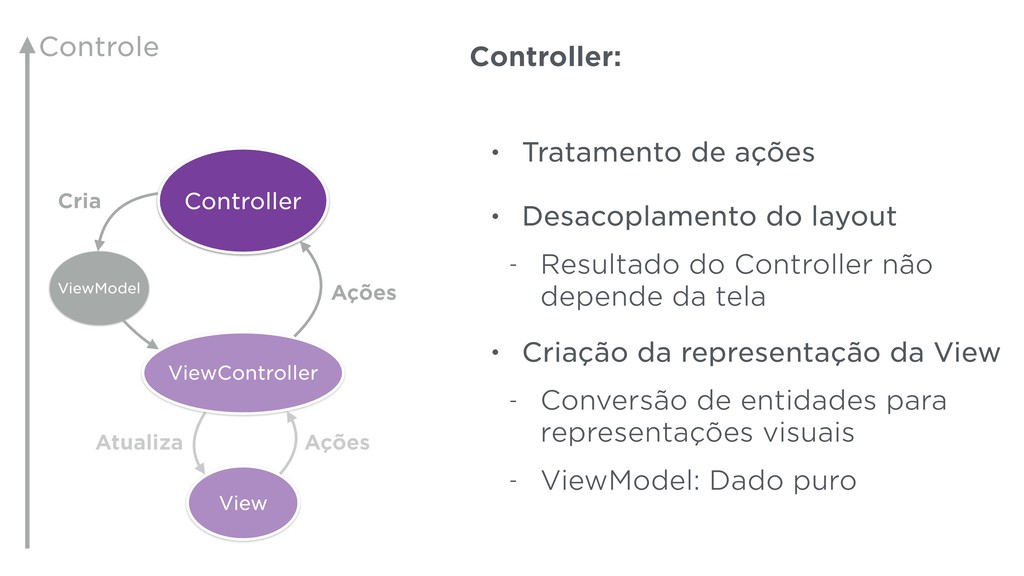

8. ViewController Controller Cria Ações View ViewModel Controle Ações Atualiza Controller: • Tratamento de ações • Desacoplamento do layout - Resultado do Controller não depende da tela • Criação da representação da View - Conversão de entidades para representações visuais - ViewModel: Dado puro

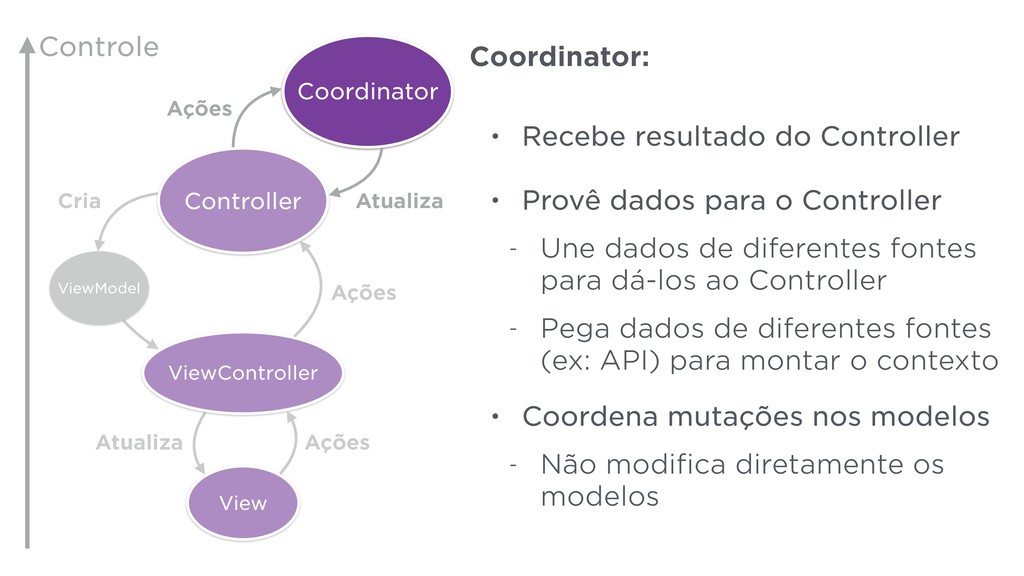

9. Coordinator ViewController Controller Cria Ações Ações Atualiza View ViewModel Controle Ações Atualiza • Recebe resultado do Controller • Provê dados para o Controller - Une dados de diferentes fontes para dá-los ao Controller - Pega dados de diferentes fontes (ex: API) para montar o contexto • Coordena mutações nos modelos - Não modifica diretamente os modelos Coordinator:

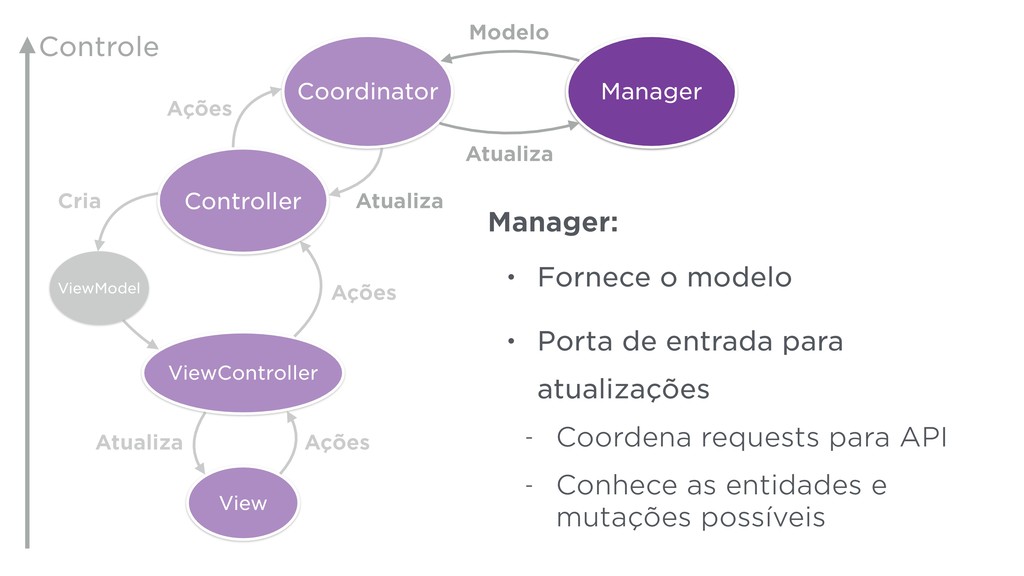

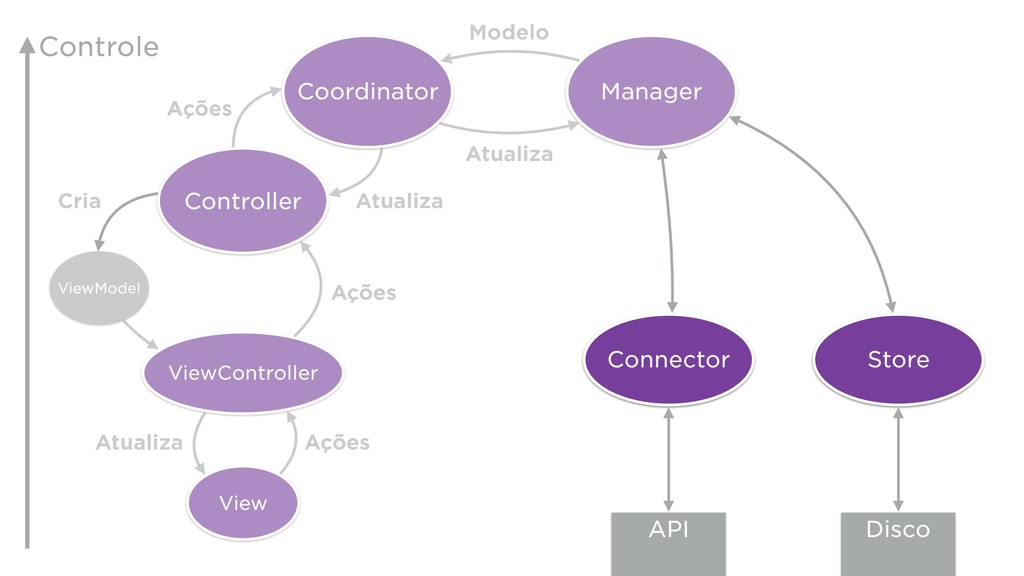

10. Coordinator ViewController Controller Cria Ações View ViewModel Manager Modelo Atualiza Controle Ações Atualiza Atualiza Ações • Fornece o modelo • Porta de entrada para atualizações - Coordena requests para API - Conhece as entidades e mutações possíveis Manager:

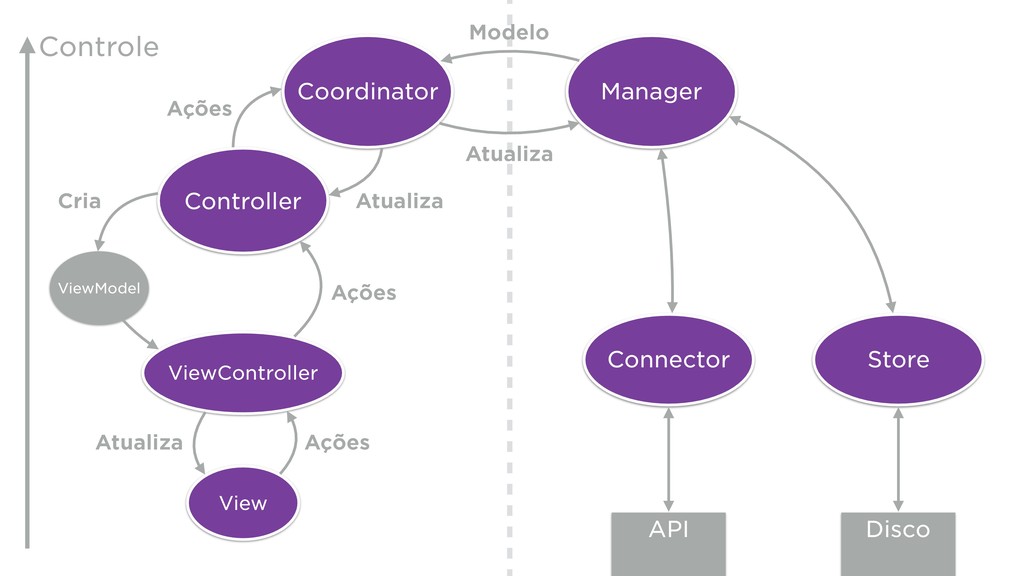

11. Coordinator ViewController Controller Cria Ações View ViewModel Manager Connector Store Modelo Atualiza API Disco Controle Ações Atualiza Atualiza Ações
12. Coordinator ViewController Controller Cria Ações View ViewModel Manager Connector Store Modelo Atualiza API Disco Controle Ações Atualiza Atualiza Ações

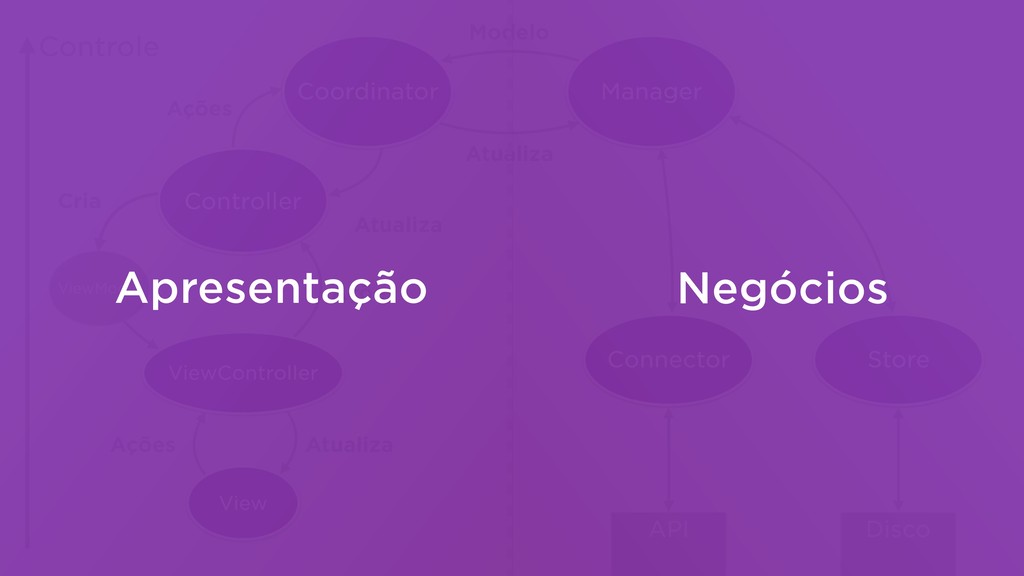

13. Coordinator ViewController Controller Cria Ações Ações Atualiza View ViewModel Ações Atualiza Modelo Atualiza Controle Manager Connector Store API Disco Apresentação Negócios
14. Agenda • Evolução da arquitetura no Nubank • Rx • Aplicação

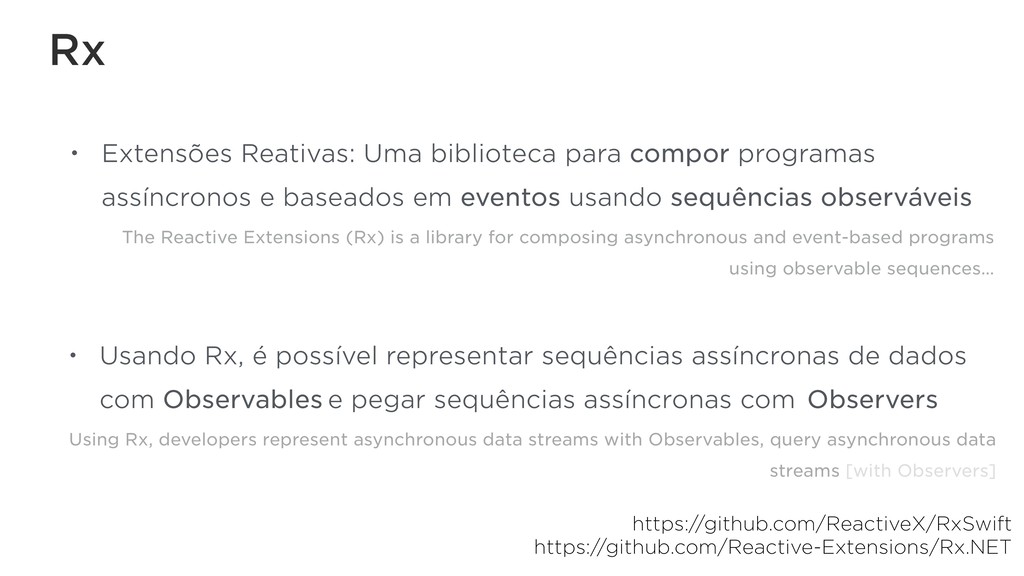

15. Rx • Extensões Reativas: Uma biblioteca para compor programas assíncronos e baseados em eventos usando sequências observáveis The Reactive Extensions (Rx) is a library for composing asynchronous and event-based programs using observable sequences… https://github.com/ReactiveX/RxSwift https://github.com/Reactive-Extensions/Rx.NET • Usando Rx, é possível representar sequências assíncronas de dados com e pegar sequências assíncronas com Using Rx, developers represent asynchronous data streams with Observables, query asynchronous data streams [with Observers] Observables Observers

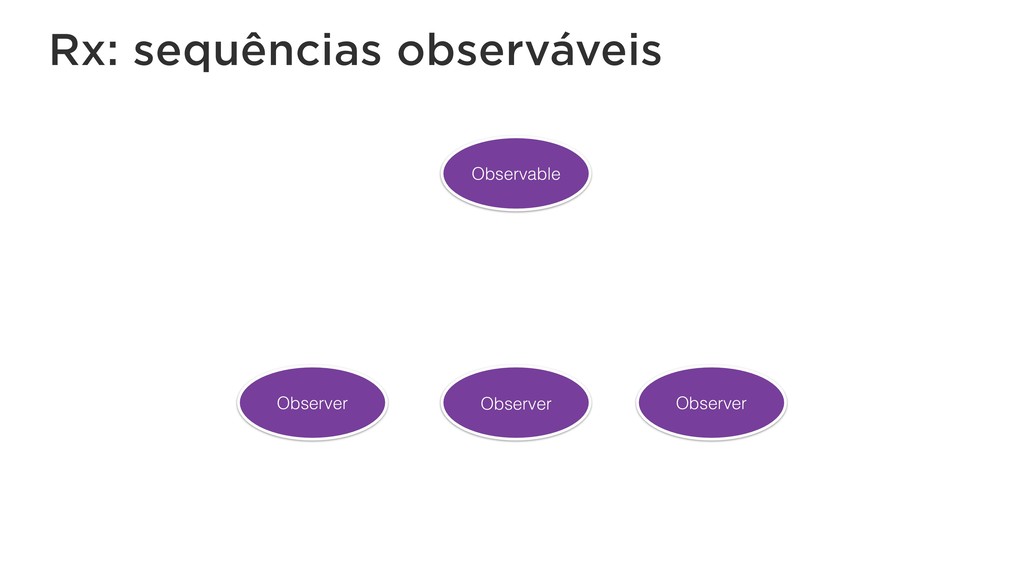

16. Rx: sequências observáveis Observables Observer Observer Observers
17. Observable Observer Observer Observer Eventos Rx: sequências observáveis

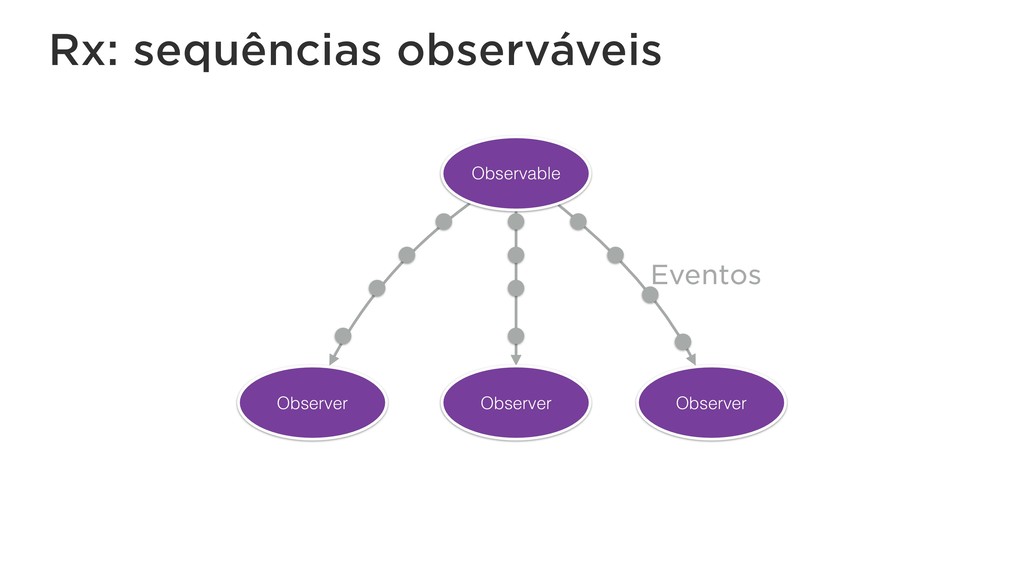

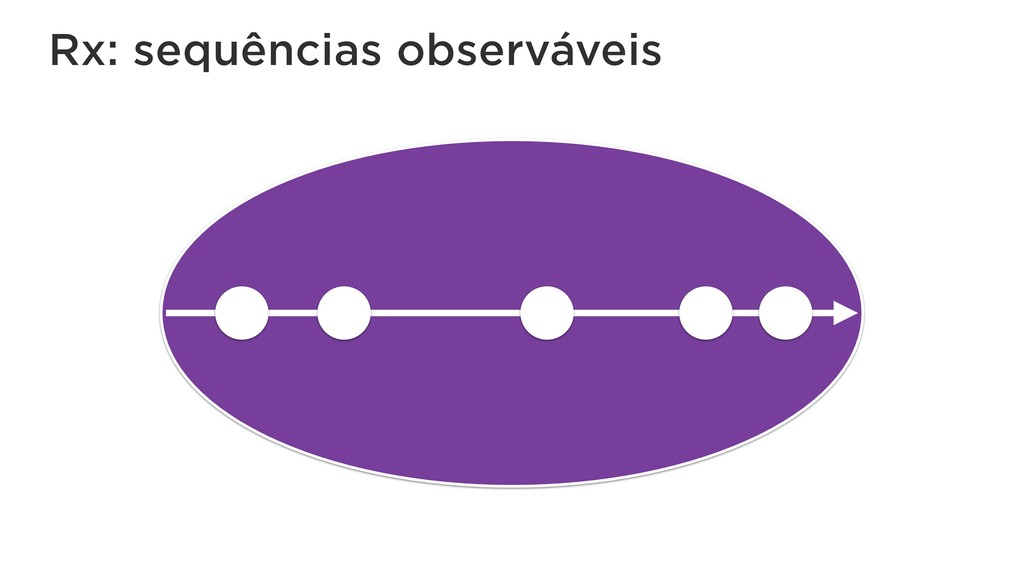

18. Rx: sequências observáveis Observable
19. Observable Observer Observer Observer Eventos Rx: sequências observáveis

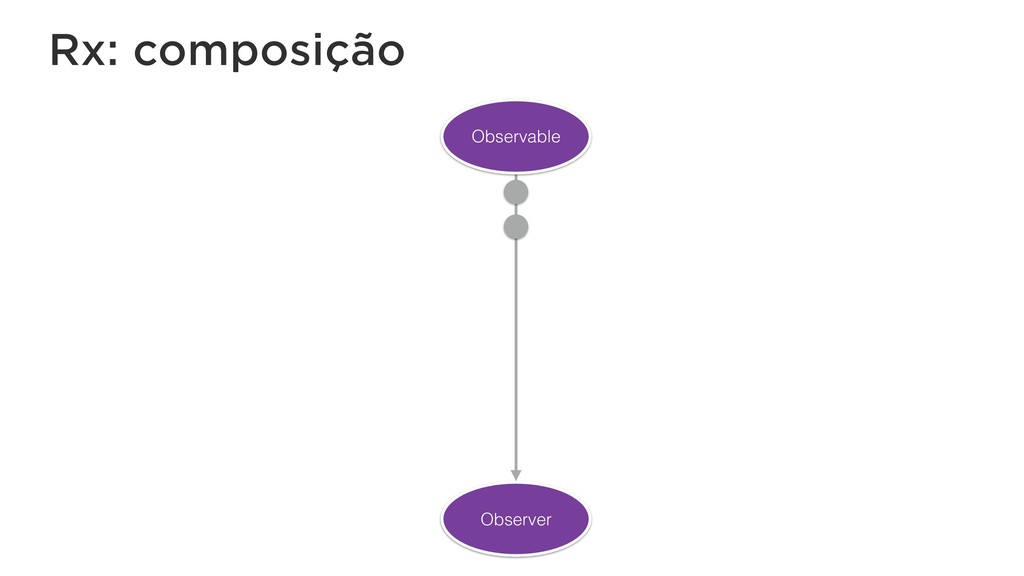

20. Observable Observer Rx: composição

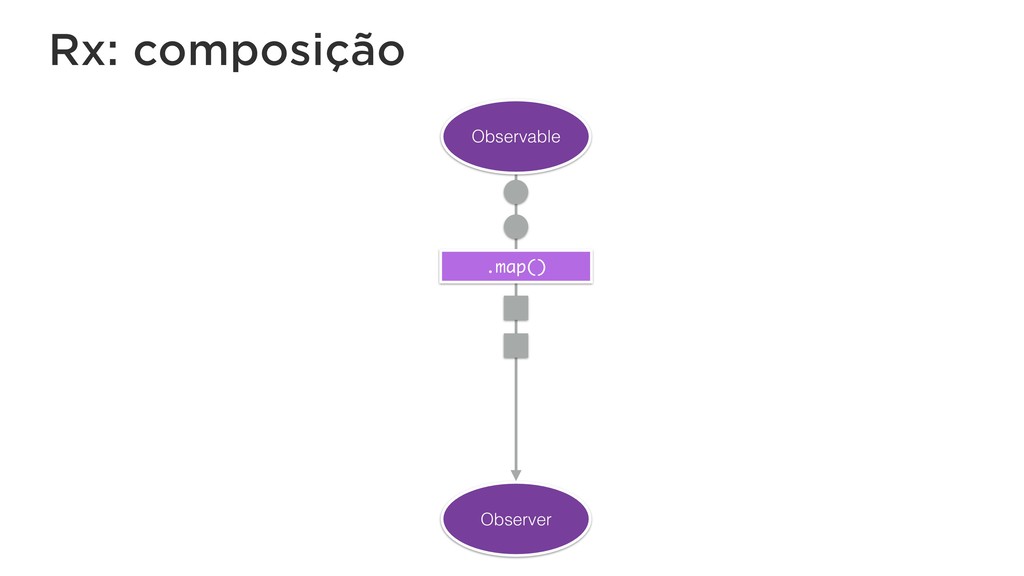

21. Observable Observer Rx: composição .map()

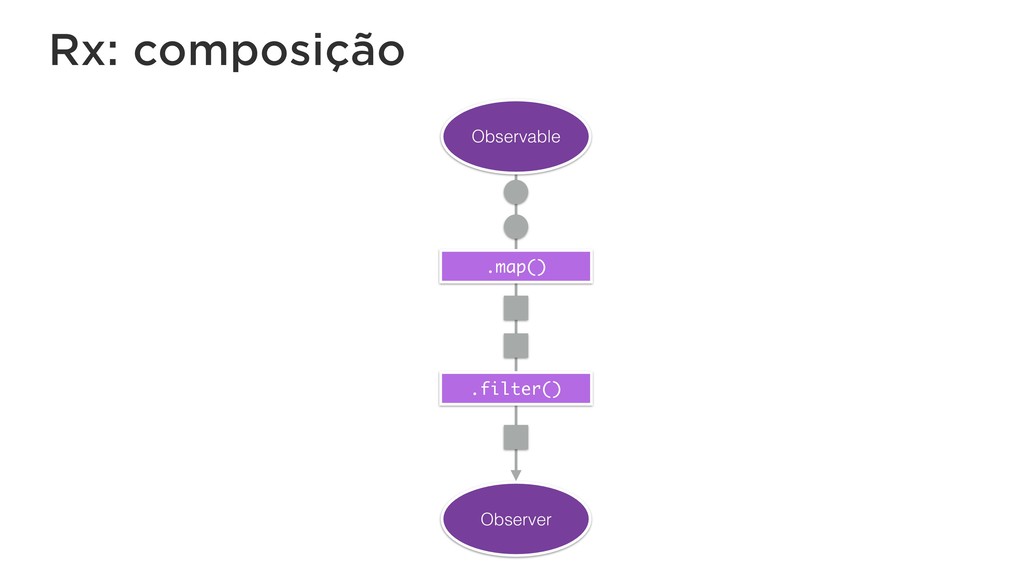

22. Observable Observer Rx: composição .map() .filter()

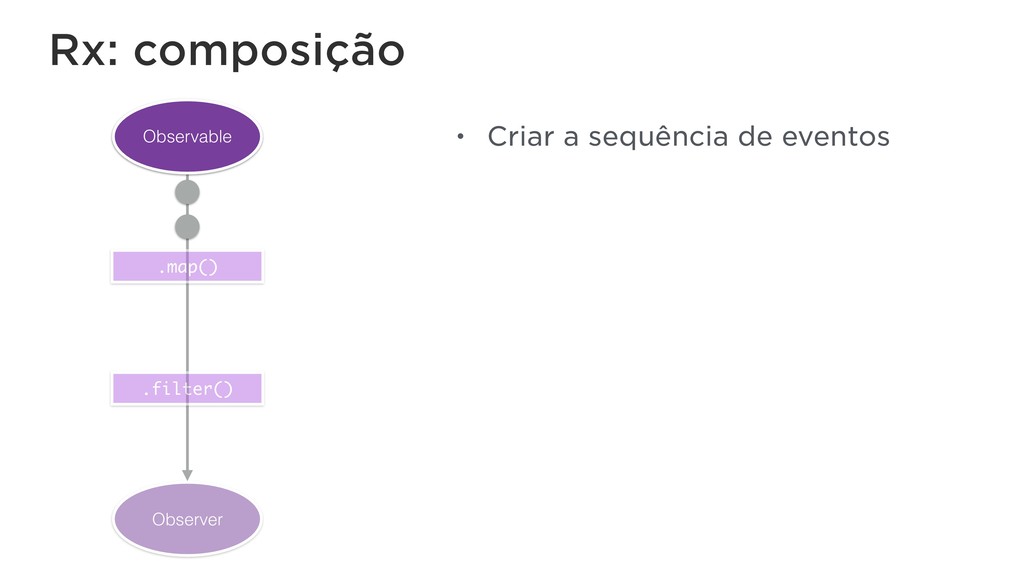

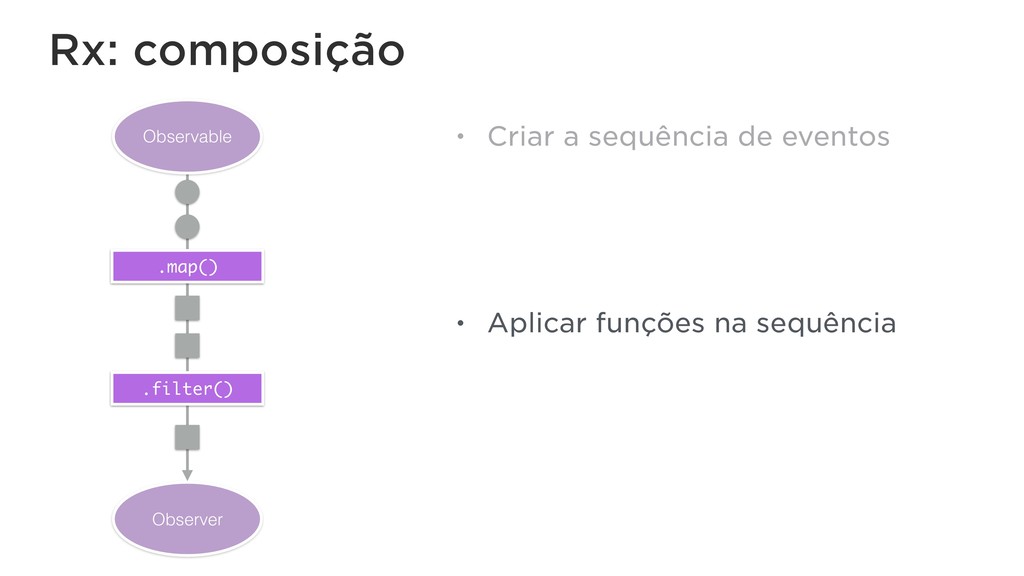

23. Observable Observer Rx: composição .map() .filter() • Criar a sequência de eventos
24. Observable Observer Rx: composição .map() .filter() • Criar a sequência de eventos • Aplicar funções na sequência

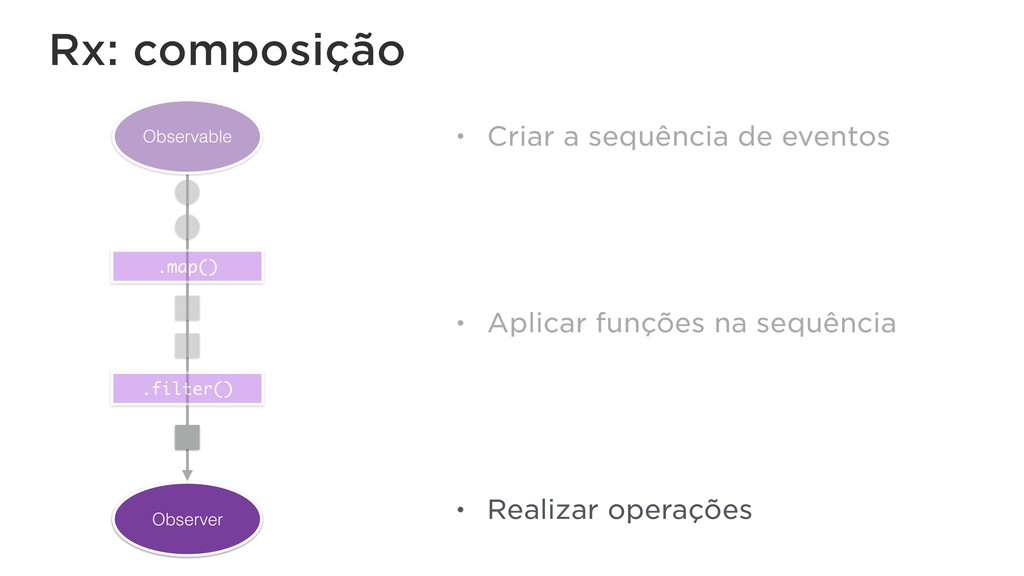

25. Observable Observer Rx: composição .map() .filter() • Criar a sequência de eventos • Aplicar funções na sequência • Realizar operações
26. Agenda • Evolução da arquitetura no Nubank • Rx • Aplicação

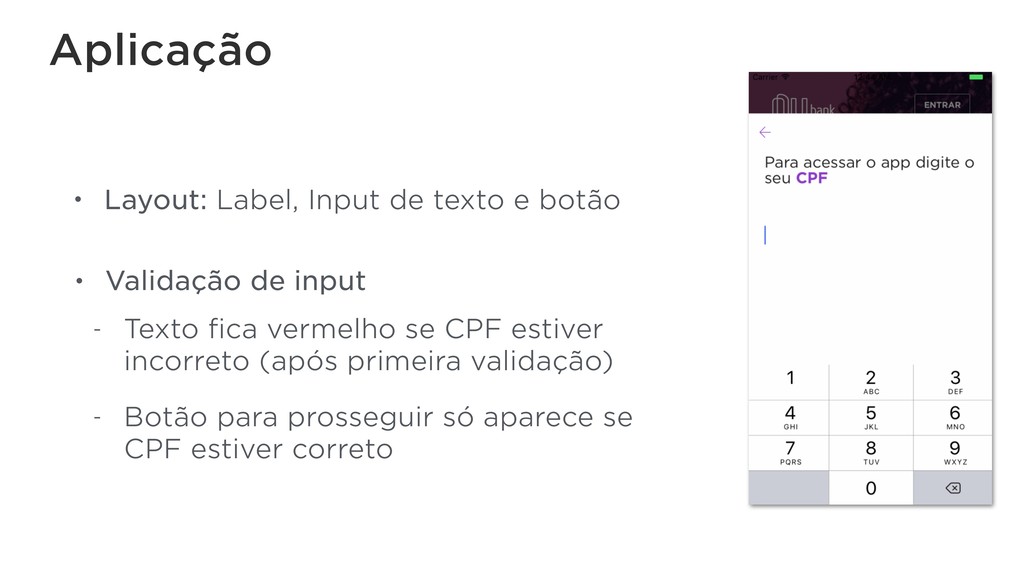

27. Aplicação • Validação de input - Texto fica vermelho se CPF estiver incorreto (após primeira validação) - Botão para prosseguir só aparece se CPF estiver correto • Layout: Label, Input de texto e botão

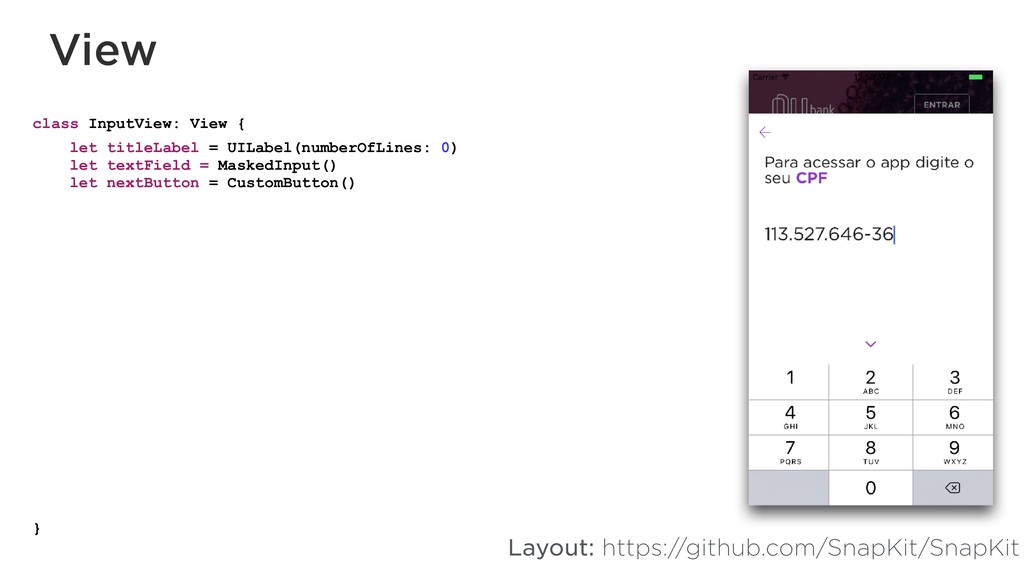

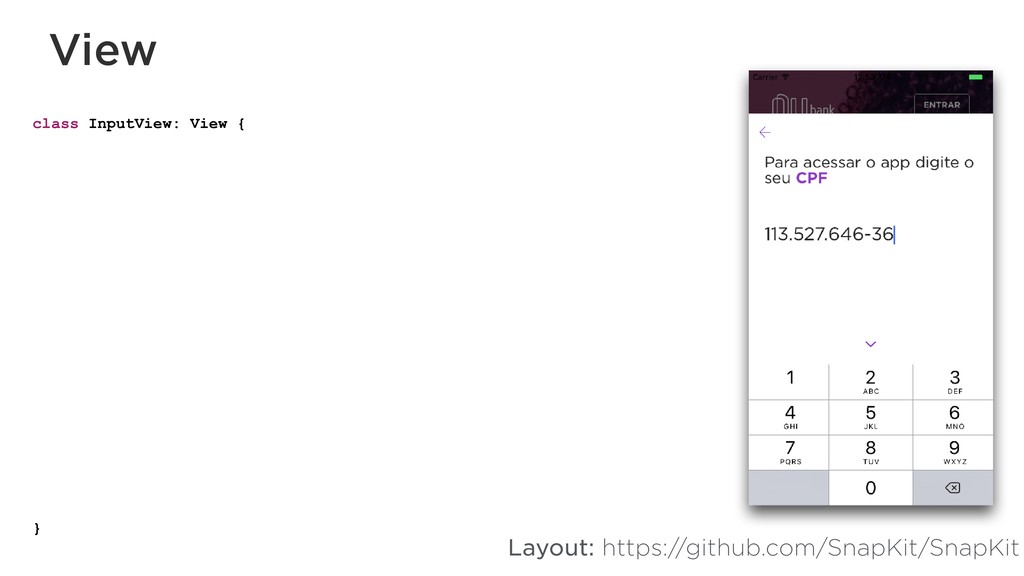

28. View class InputView: View { } Layout: https://github.com/SnapKit/SnapKit
29. View class InputView: View { } let titleLabel = UILabel(numberOfLines: 0) let textField = MaskedInput() let nextButton = CustomButton() Layout: https://github.com/SnapKit/SnapKit

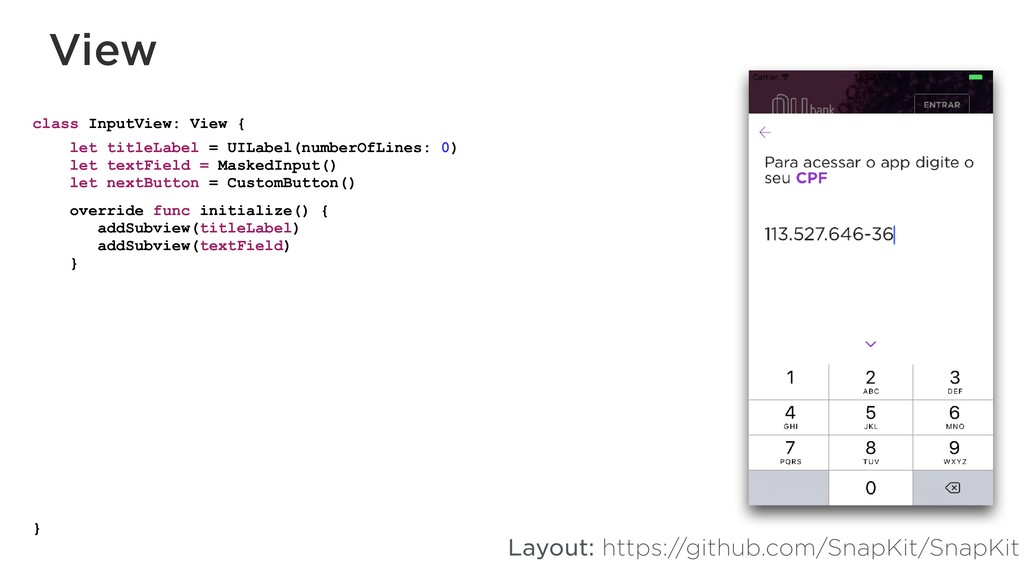

30. View class InputView: View { } override func initialize() { addSubview(titleLabel) addSubview(textField) } let titleLabel = UILabel(numberOfLines: 0) let textField = MaskedInput() let nextButton = CustomButton() Layout: https://github.com/SnapKit/SnapKit

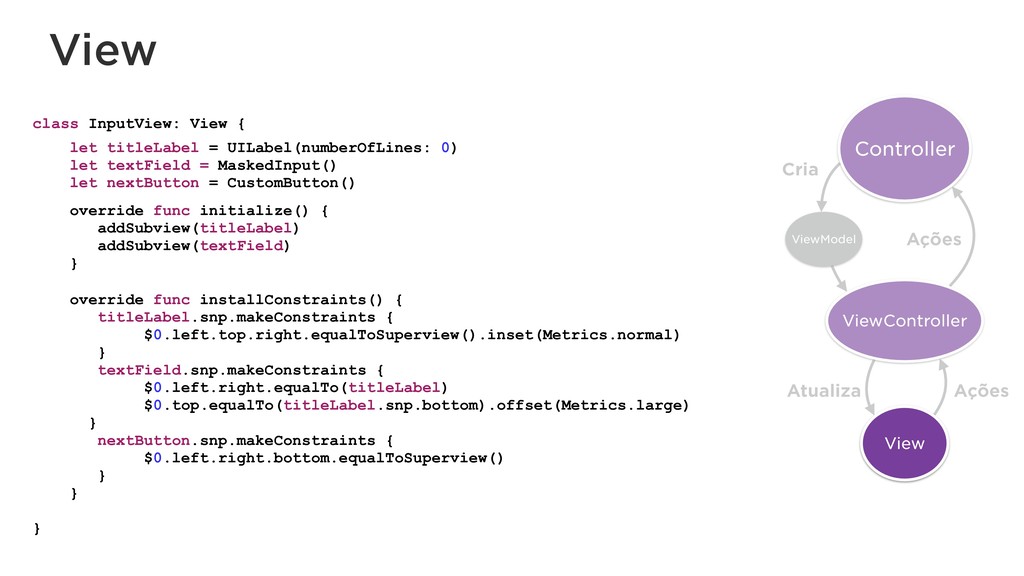

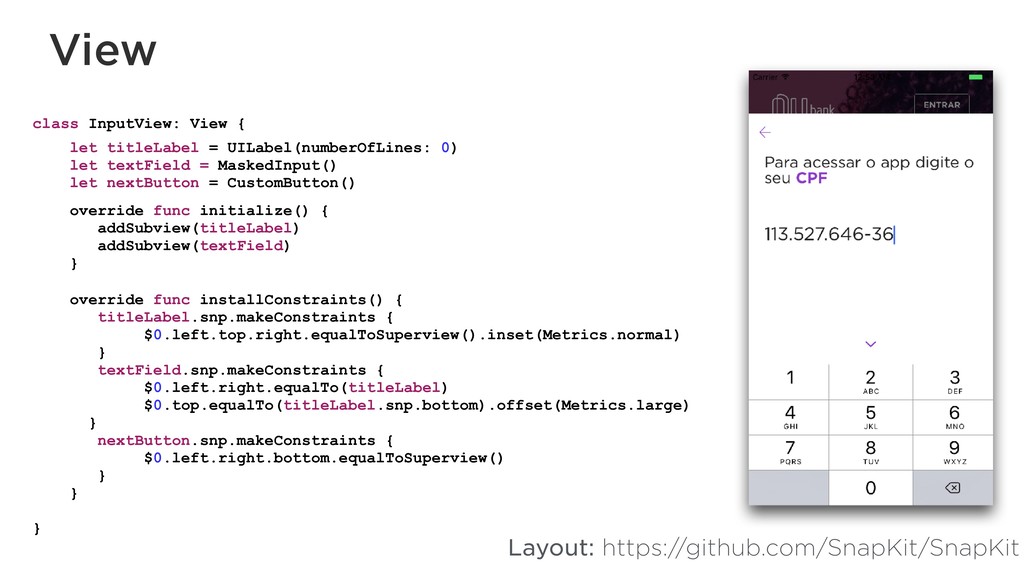

31. View class InputView: View { } override func initialize() { addSubview(titleLabel) addSubview(textField) } override func installConstraints() { titleLabel.snp.makeConstraints { $0.left.top.right.equalToSuperview().inset(Metrics.normal) } textField.snp.makeConstraints { $0.left.right.equalTo(titleLabel) $0.top.equalTo(titleLabel.snp.bottom).offset(Metrics.large) } nextButton.snp.makeConstraints { $0.left.right.bottom.equalToSuperview() } } let titleLabel = UILabel(numberOfLines: 0) let textField = MaskedInput() let nextButton = CustomButton() Layout: https://github.com/SnapKit/SnapKit
32. View class InputView: View { } override func initialize() { addSubview(titleLabel) addSubview(textField) } override func installConstraints() { titleLabel.snp.makeConstraints { $0.left.top.right.equalToSuperview().inset(Metrics.normal) } textField.snp.makeConstraints { $0.left.right.equalTo(titleLabel) $0.top.equalTo(titleLabel.snp.bottom).offset(Metrics.large) } nextButton.snp.makeConstraints { $0.left.right.bottom.equalToSuperview() } } ViewController Controller Cria Ações View ViewModel Ações Atualiza let titleLabel = UILabel(numberOfLines: 0) let textField = MaskedInput() let nextButton = CustomButton()

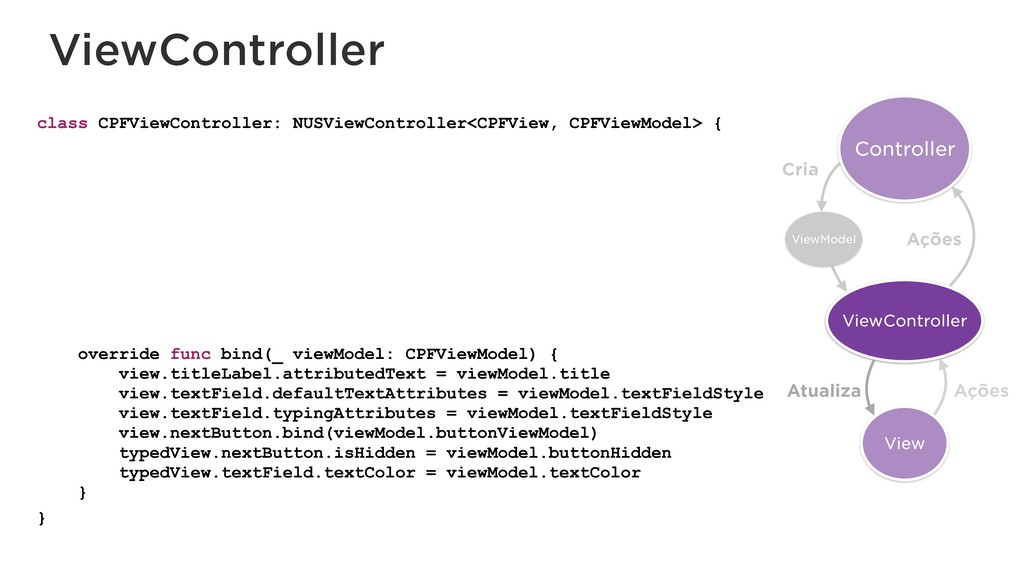

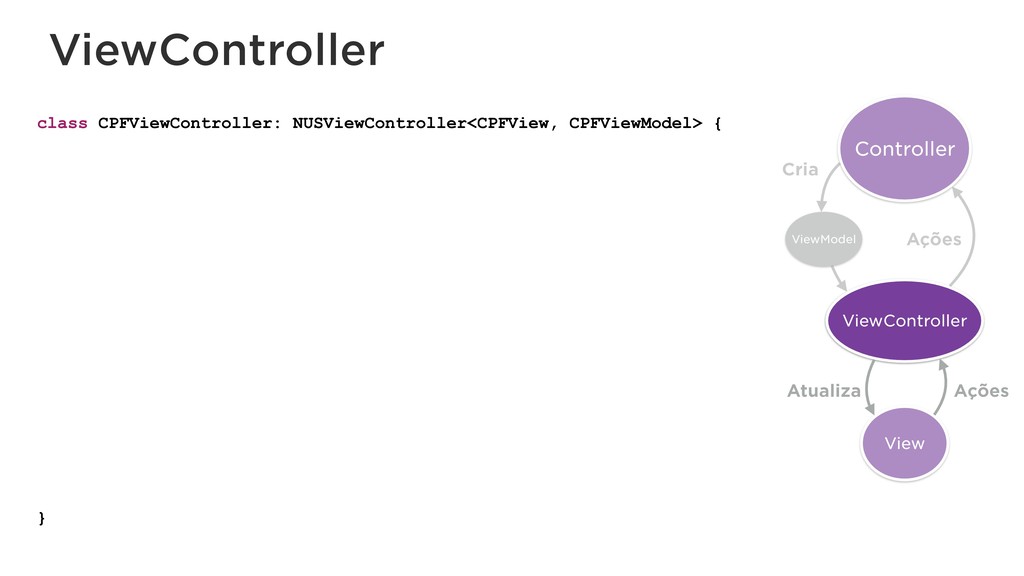

33. ViewController ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFViewController: NUSViewController<CPFView, CPFViewModel> { }
34. ViewController class CPFViewController: NUSViewController<CPFView, CPFViewModel> { } ViewController Controller Cria Ações View ViewModel Ações Atualiza override func bind(_ viewModel: CPFViewModel) { view.titleLabel.attributedText = viewModel.title view.textField.defaultTextAttributes = viewModel.textFieldStyle view.textField.typingAttributes = viewModel.textFieldStyle view.nextButton.bind(viewModel.buttonViewModel) typedView.nextButton.isHidden = viewModel.buttonHidden typedView.textField.textColor = viewModel.textColor }

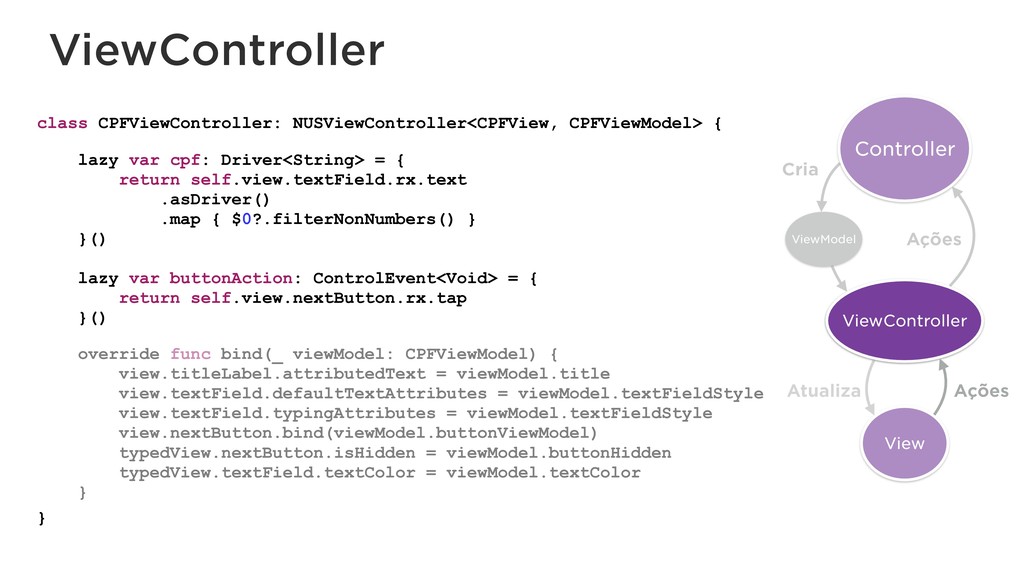

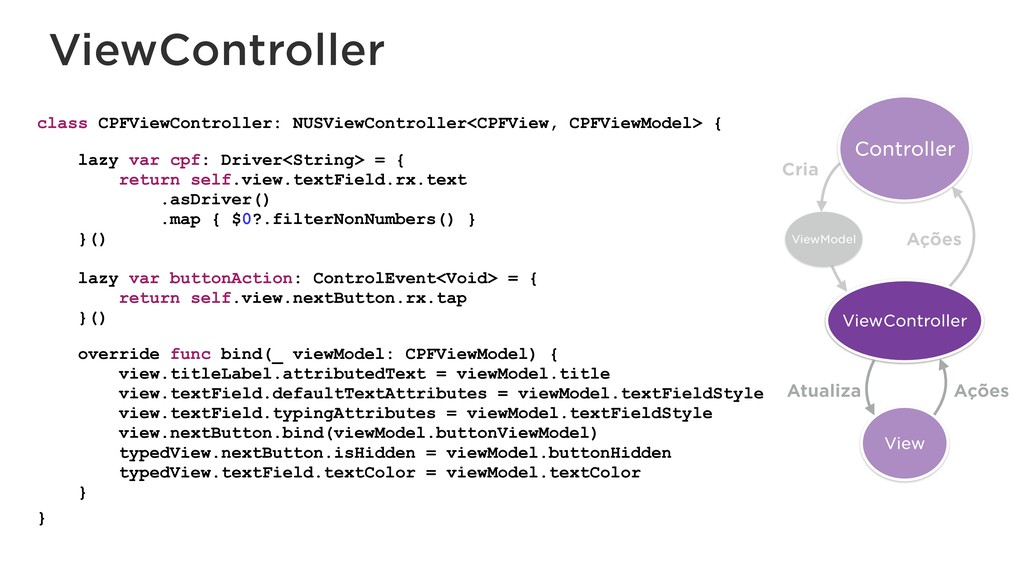

35. ViewController class CPFViewController: NUSViewController<CPFView, CPFViewModel> { } ViewController Controller Cria Ações View ViewModel Ações Atualiza lazy var cpf: Driver<String> = { return self.view.textField.rx.text .asDriver() .map { $0?.filterNonNumbers() } }() lazy var buttonAction: ControlEvent<Void> = { return self.view.nextButton.rx.tap }() override func bind(_ viewModel: CPFViewModel) { view.titleLabel.attributedText = viewModel.title view.textField.defaultTextAttributes = viewModel.textFieldStyle view.textField.typingAttributes = viewModel.textFieldStyle view.nextButton.bind(viewModel.buttonViewModel) typedView.nextButton.isHidden = viewModel.buttonHidden typedView.textField.textColor = viewModel.textColor }
36. ViewController ViewController Controller Cria Ações View ViewModel Ações Atualiza override func bind(_ viewModel: CPFViewModel) { view.titleLabel.attributedText = viewModel.title view.textField.defaultTextAttributes = viewModel.textFieldStyle view.textField.typingAttributes = viewModel.textFieldStyle view.nextButton.bind(viewModel.buttonViewModel) typedView.nextButton.isHidden = viewModel.buttonHidden typedView.textField.textColor = viewModel.textColor } lazy var cpf: Driver<String> = { return self.view.textField.rx.text .asDriver() .map { $0?.filterNonNumbers() } }() lazy var buttonAction: ControlEvent<Void> = { return self.view.nextButton.rx.tap }() class CPFViewController: NUSViewController<CPFView, CPFViewModel> { }

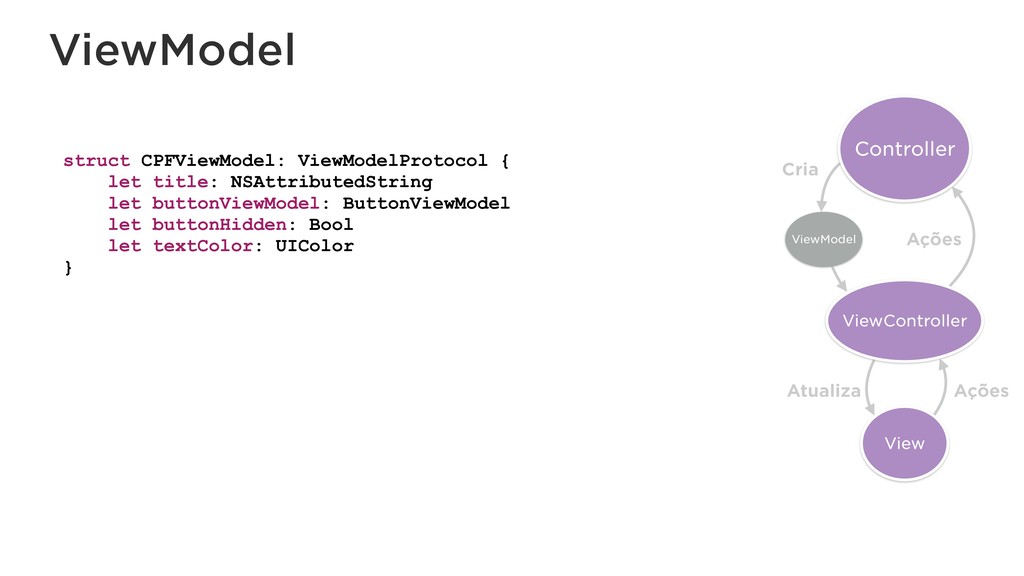

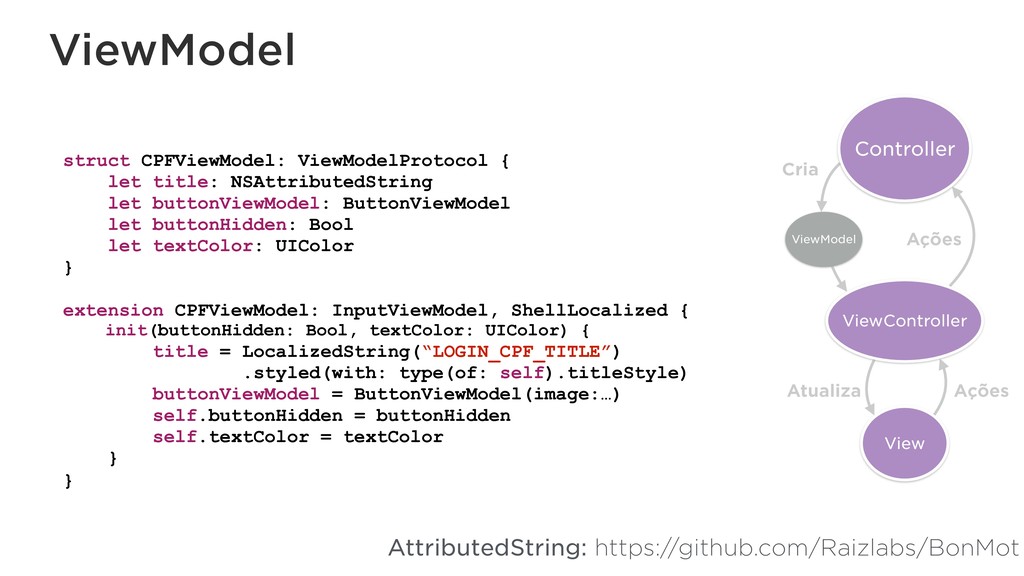

37. ViewModel struct CPFViewModel: ViewModelProtocol { let title: NSAttributedString let buttonViewModel: ButtonViewModel let buttonHidden: Bool let textColor: UIColor } ViewController Controller Cria Ações View ViewModel Ações Atualiza
38. struct CPFViewModel: ViewModelProtocol { let title: NSAttributedString let buttonViewModel: ButtonViewModel let buttonHidden: Bool let textColor: UIColor } } ViewModel ViewController Controller Cria Ações View ViewModel Ações Atualiza extension CPFViewModel: InputViewModel, ShellLocalized { init(buttonHidden: Bool, textColor: UIColor) { title = LocalizedString(“LOGIN_CPF_TITLE”) .styled(with: type(of: self).titleStyle) buttonViewModel = ButtonViewModel(image:…) self.buttonHidden = buttonHidden self.textColor = textColor } AttributedString: https://github.com/Raizlabs/BonMot

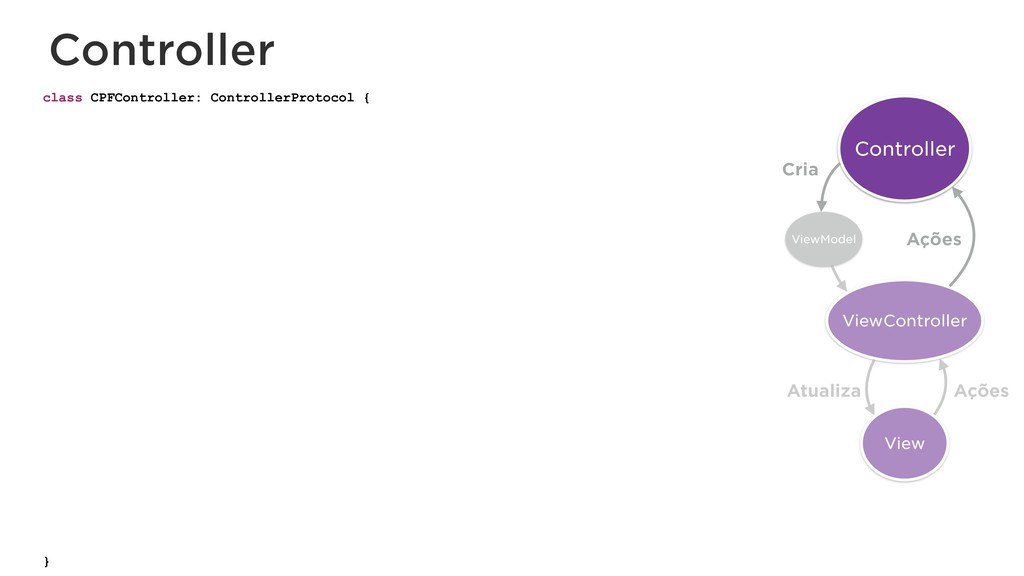

39. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { }

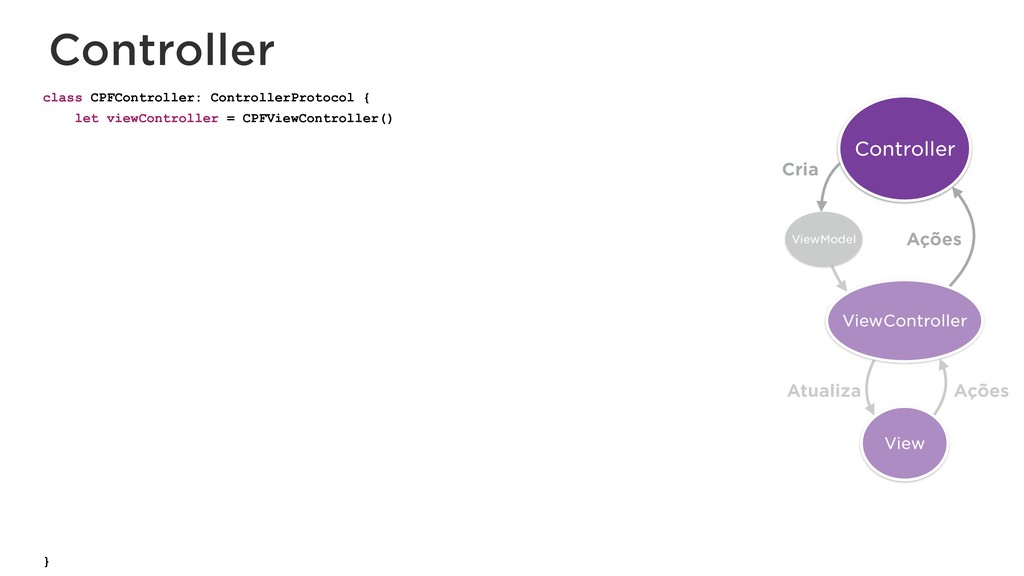

40. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController()

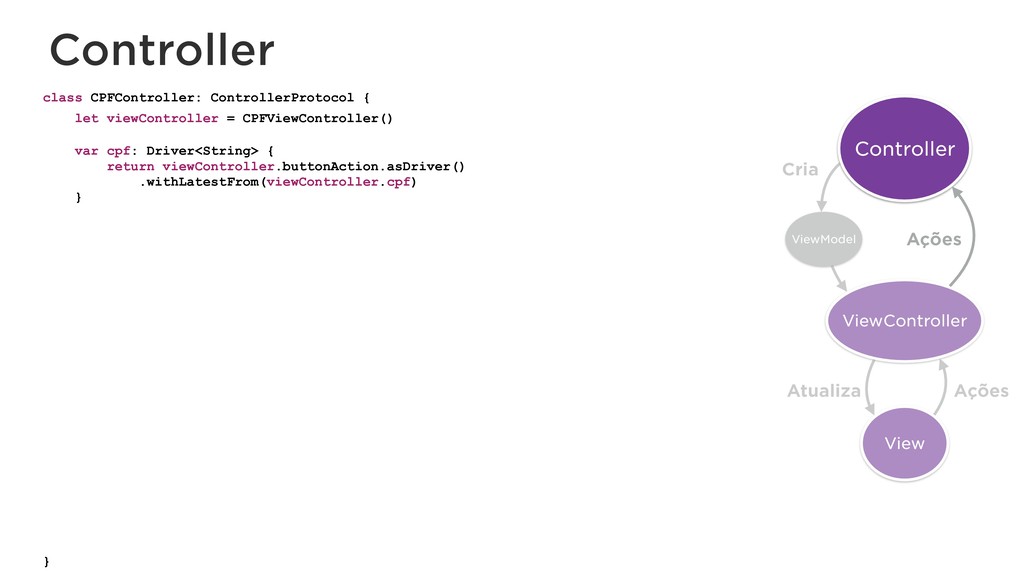

41. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) }

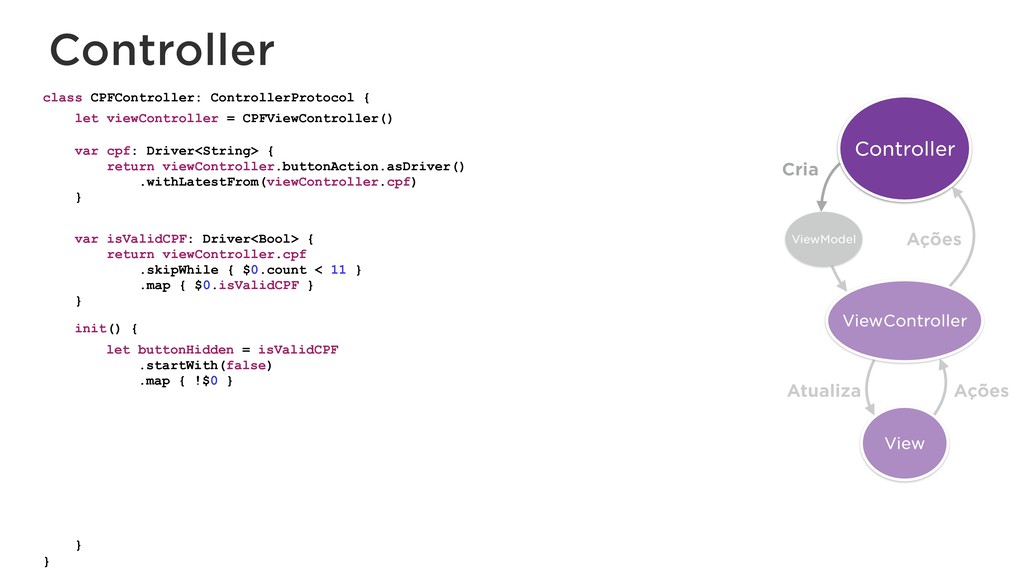

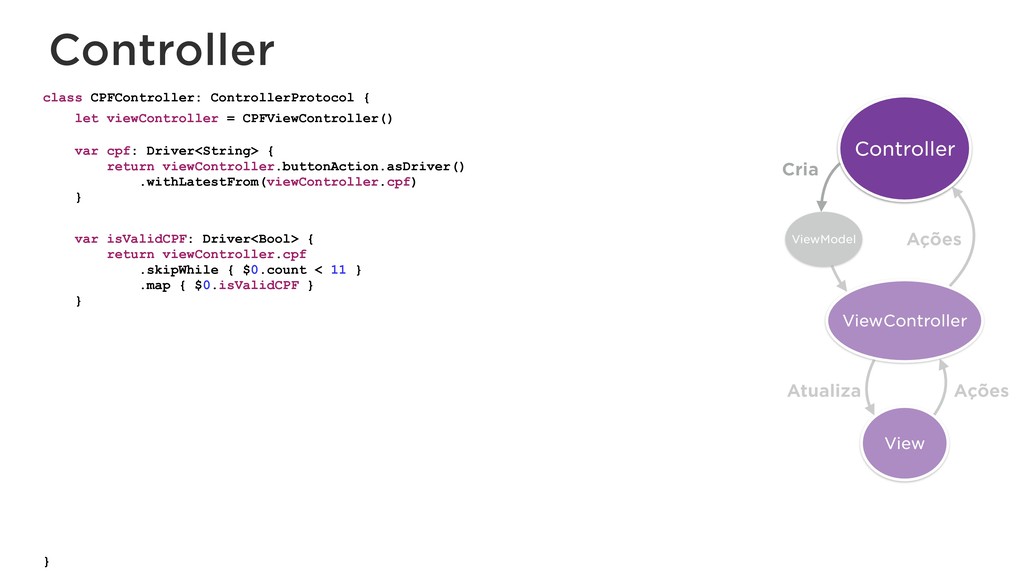

42. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } }

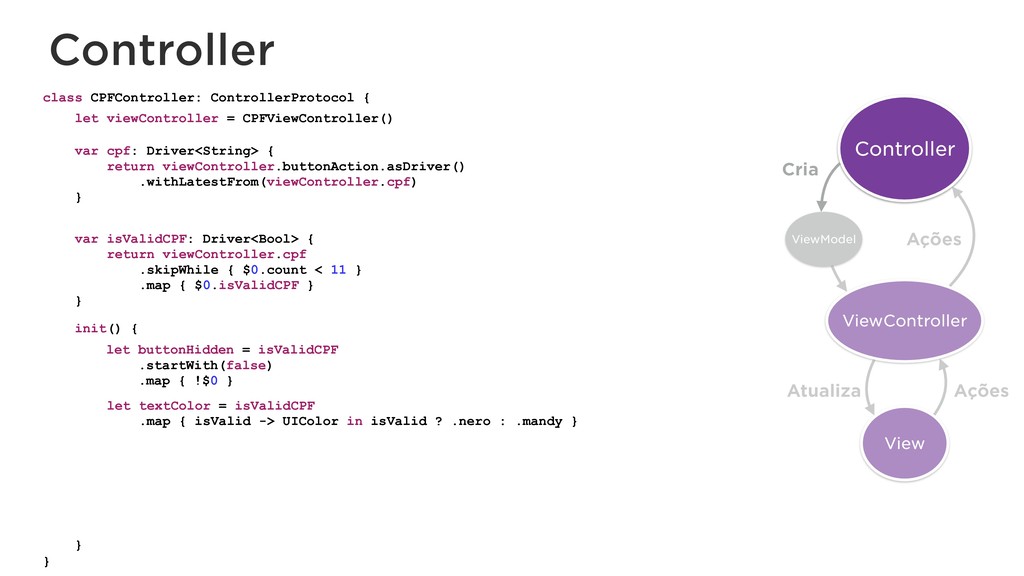

43. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } init() { } var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } } let buttonHidden = isValidCPF .startWith(false) .map { !$0 }

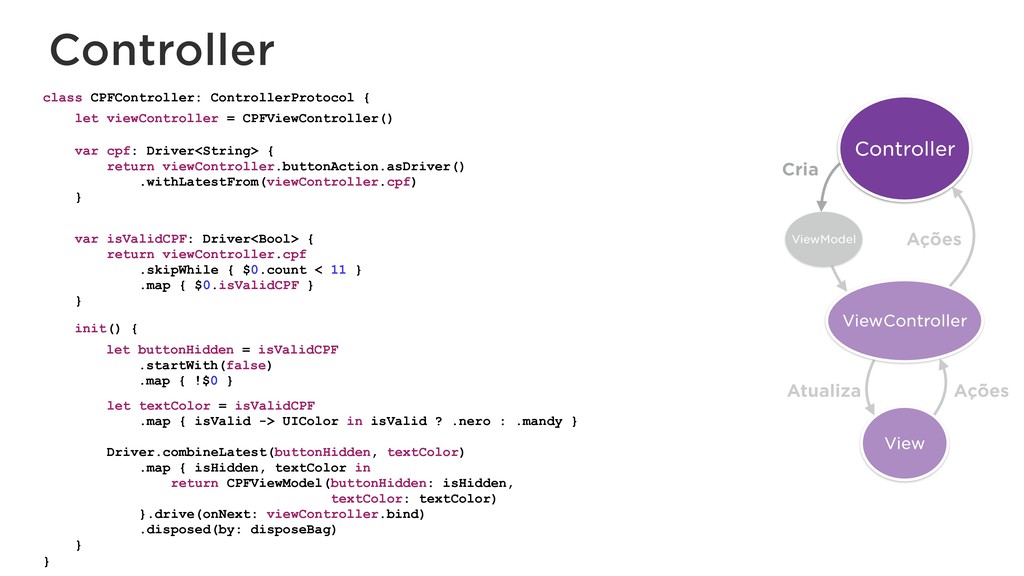

44. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } init() { } var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } } let textColor = isValidCPF .map { isValid -> UIColor in isValid ? .nero : .mandy } let buttonHidden = isValidCPF .startWith(false) .map { !$0 }

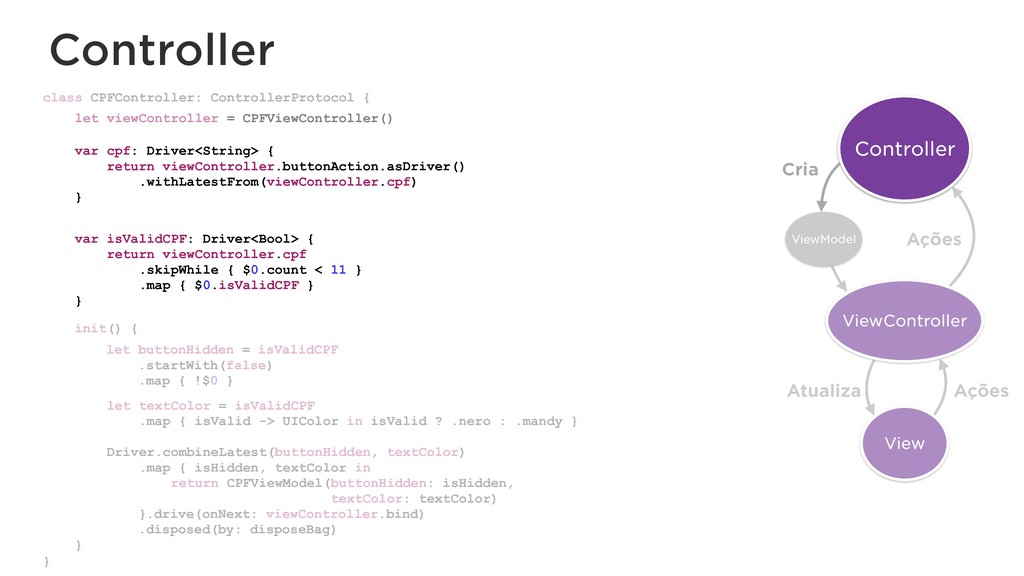

45. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } init() { } var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } } let textColor = isValidCPF .map { isValid -> UIColor in isValid ? .nero : .mandy } Driver.combineLatest(buttonHidden, textColor) .map { isHidden, textColor in return CPFViewModel(buttonHidden: isHidden, textColor: textColor) }.drive(onNext: viewController.bind) .disposed(by: disposeBag) let buttonHidden = isValidCPF .startWith(false) .map { !$0 }

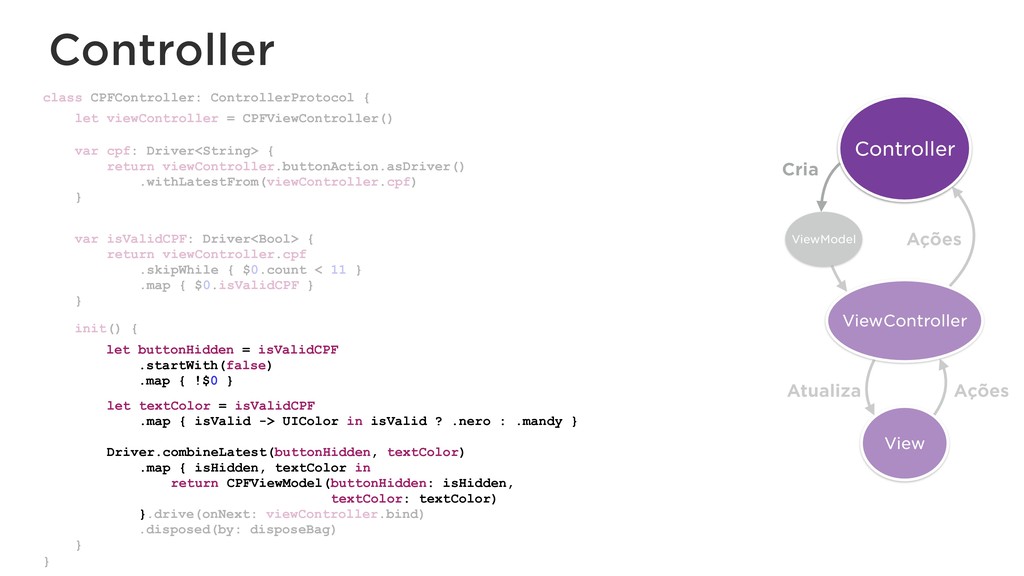

46. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } init() { } var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } } let textColor = isValidCPF .map { isValid -> UIColor in isValid ? .nero : .mandy } Driver.combineLatest(buttonHidden, textColor) .map { isHidden, textColor in return CPFViewModel(buttonHidden: isHidden, textColor: textColor) } let buttonHidden = isValidCPF .startWith(false) .map { !$0 } .drive(onNext: viewController.bind) .disposed(by: disposeBag)

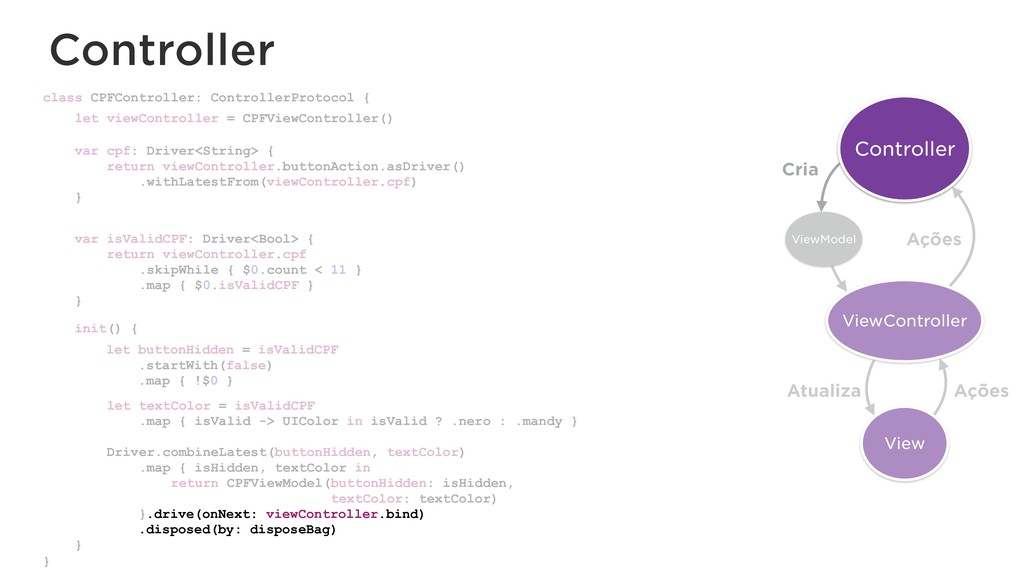

47. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } init() { } var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } } let textColor = isValidCPF .map { isValid -> UIColor in isValid ? .nero : .mandy } Driver.combineLatest(buttonHidden, textColor) .map { isHidden, textColor in return CPFViewModel(buttonHidden: isHidden, textColor: textColor) } let buttonHidden = isValidCPF .startWith(false) .map { !$0 } .drive(onNext: viewController.bind) .disposed(by: disposeBag)

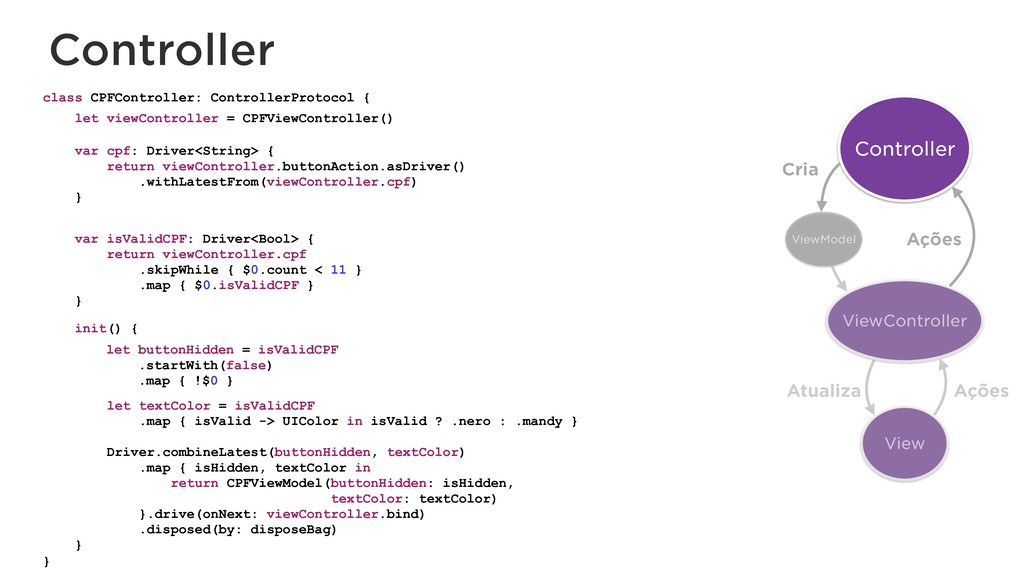

48. Controller ViewController Controller Cria Ações View ViewModel Ações Atualiza class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } init() { } var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } } let textColor = isValidCPF .map { isValid -> UIColor in isValid ? .nero : .mandy } Driver.combineLatest(buttonHidden, textColor) .map { isHidden, textColor in return CPFViewModel(buttonHidden: isHidden, textColor: textColor) } let buttonHidden = isValidCPF .startWith(false) .map { !$0 } .drive(onNext: viewController.bind) .disposed(by: disposeBag)
49. Controller class CPFController: ControllerProtocol { } let viewController = CPFViewController() var cpf: Driver<String> { return viewController.buttonAction.asDriver() .withLatestFrom(viewController.cpf) } ViewController Controller Cria Ações View ViewModel Ações Atualiza var isValidCPF: Driver<Bool> { return viewController.cpf .skipWhile { $0.count < 11 } .map { $0.isValidCPF } } init() { } let textColor = isValidCPF .map { isValid -> UIColor in isValid ? .nero : .mandy } let buttonHidden = isValidCPF .startWith(false) .map { !$0 } Driver.combineLatest(buttonHidden, textColor) .map { isHidden, textColor in return CPFViewModel(buttonHidden: isHidden, textColor: textColor) }.drive(onNext: viewController.bind) .disposed(by: disposeBag)

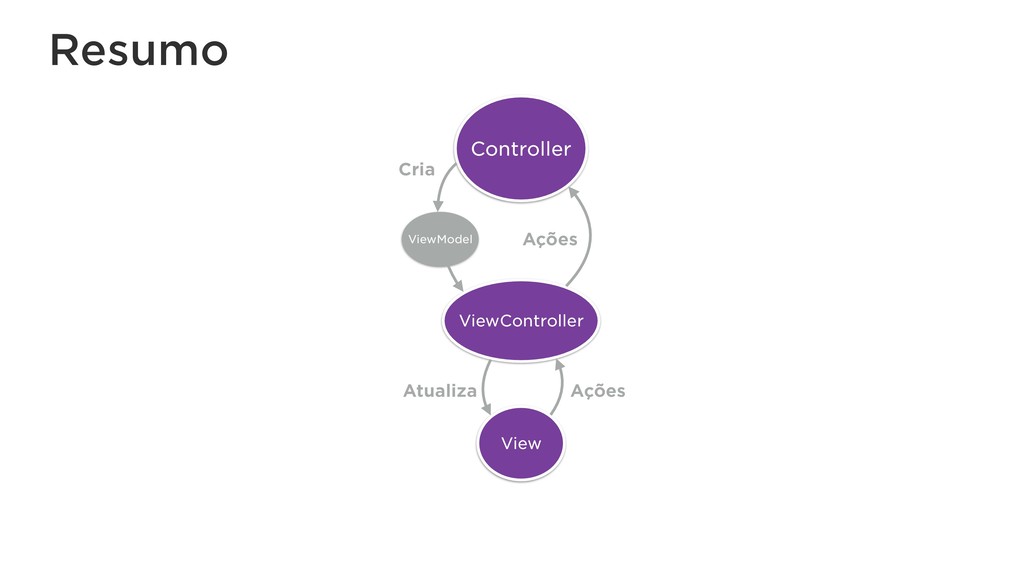

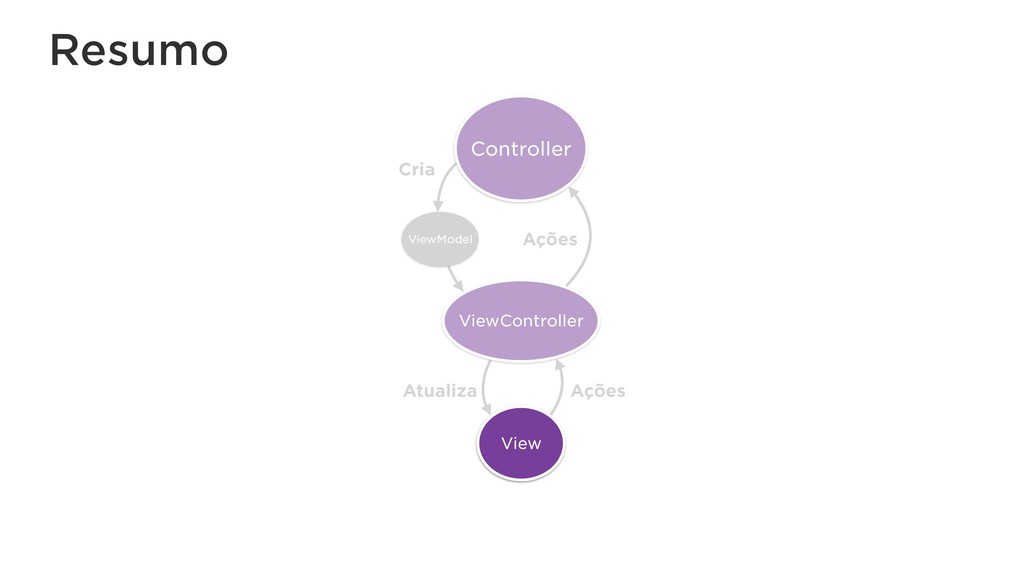

50. Resumo ViewController Controller Cria Ações View ViewModel Ações Atualiza

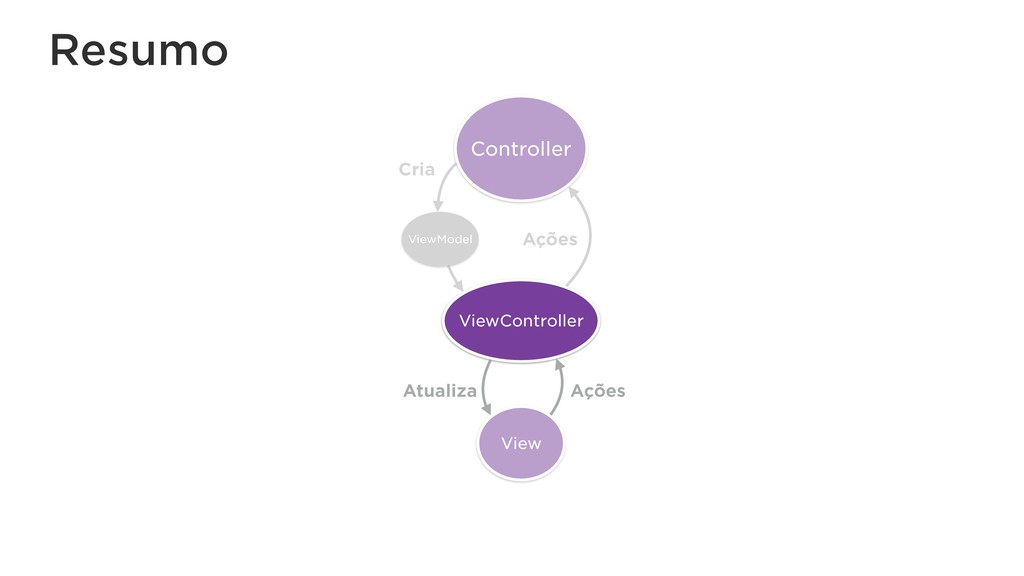

51. ViewController Controller Cria Ações View ViewModel Ações Atualiza Resumo

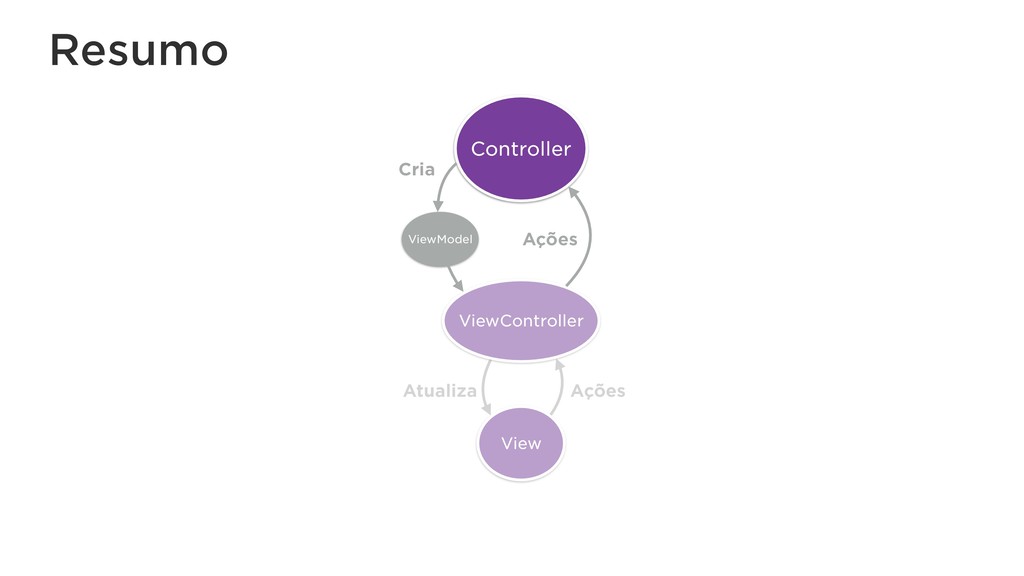

52. ViewController Controller Cria Ações View ViewModel Ações Atualiza Resumo

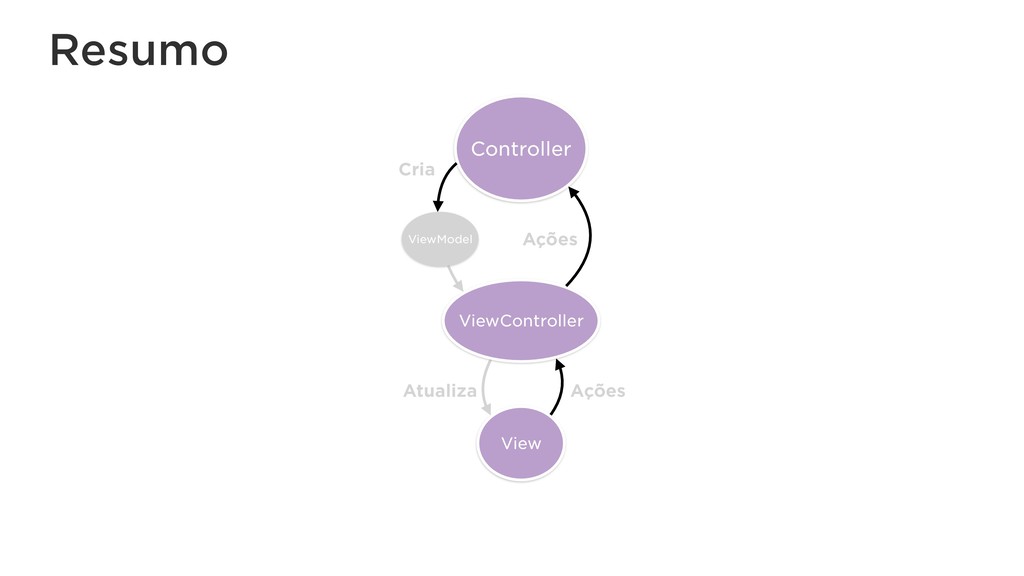

53. ViewController Controller Cria Ações View ViewModel Ações Atualiza Resumo
54. ViewController Controller Cria Ações View ViewModel Ações Atualiza Resumo
55. ViewController Controller Cria Ações View ViewModel Ações Atualiza Resumo
56. OBRIGADO https://nubank.workable.com/
