モバイル交通系ICへのチャージ実例から考える、クロスプラットフォーム開発におけるiOS実機テスト設計とCI運用

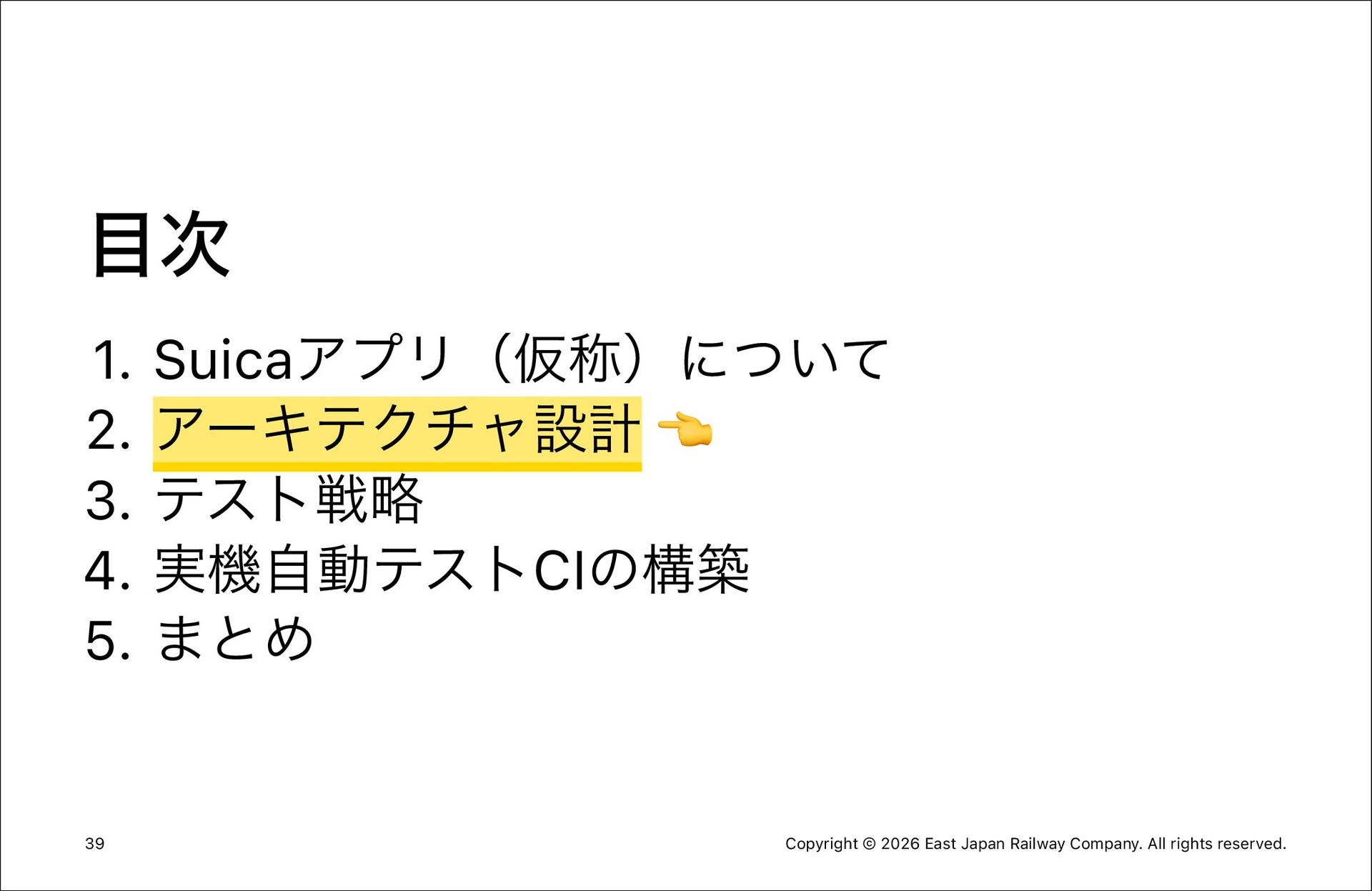

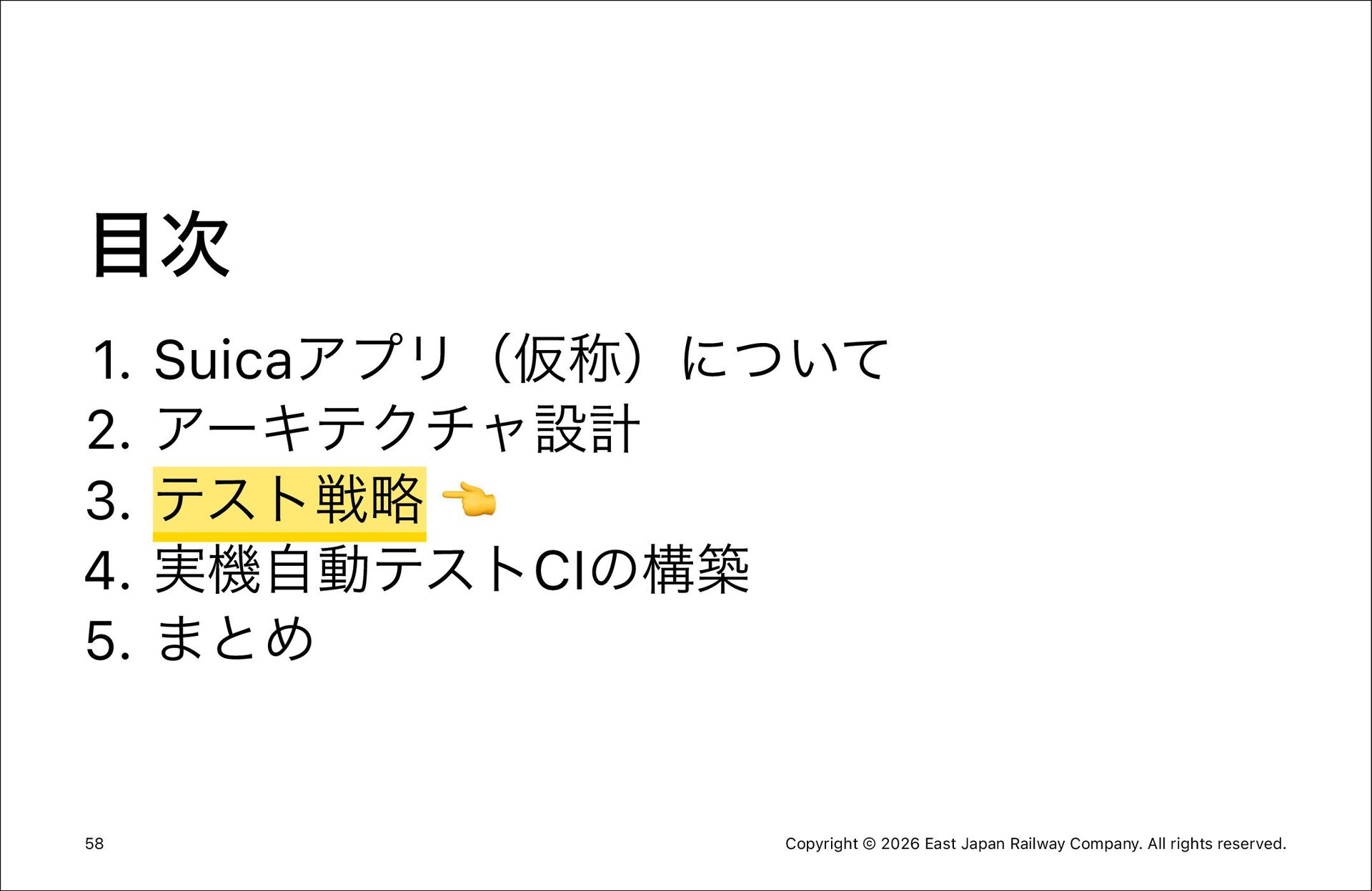

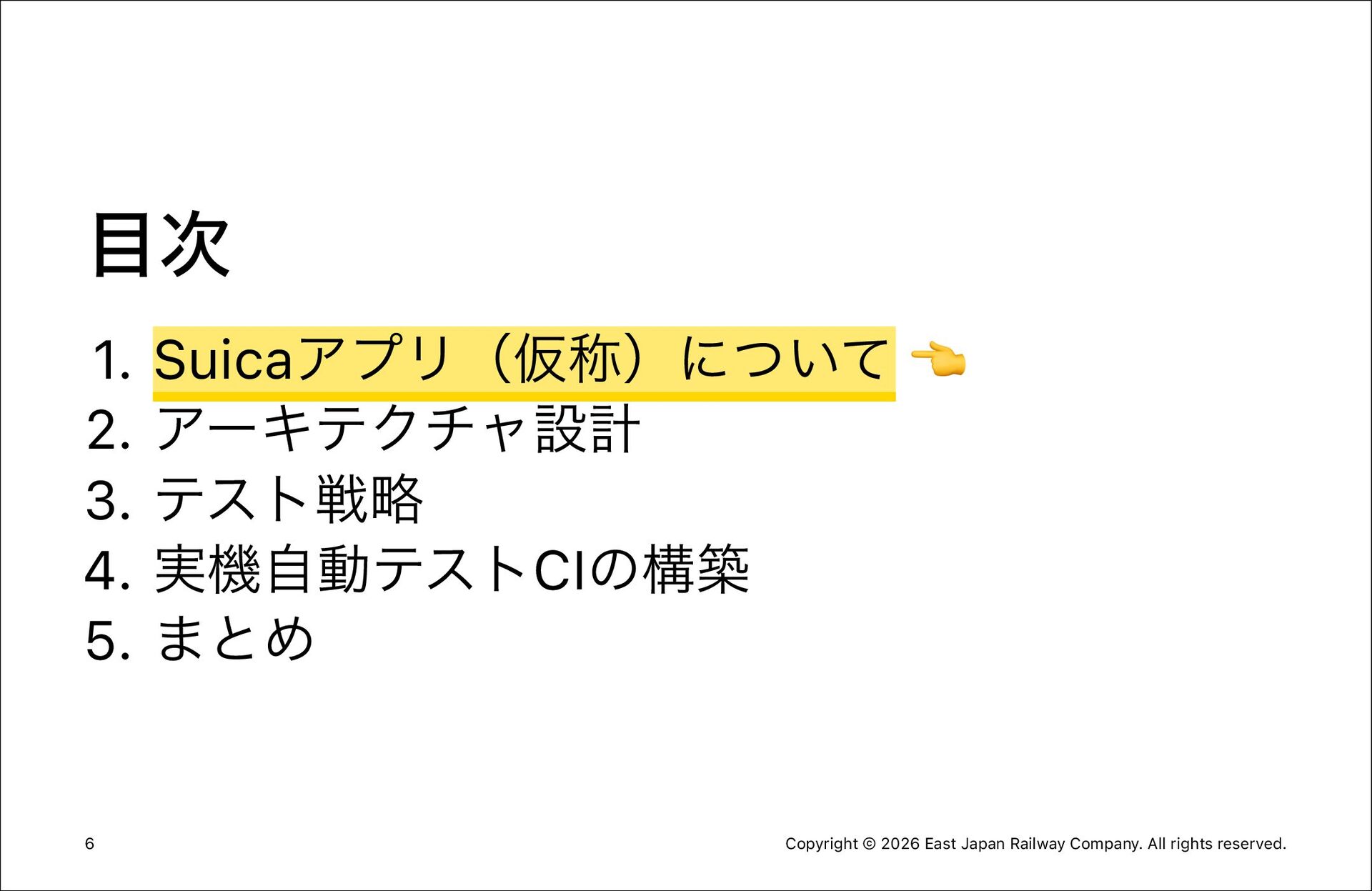

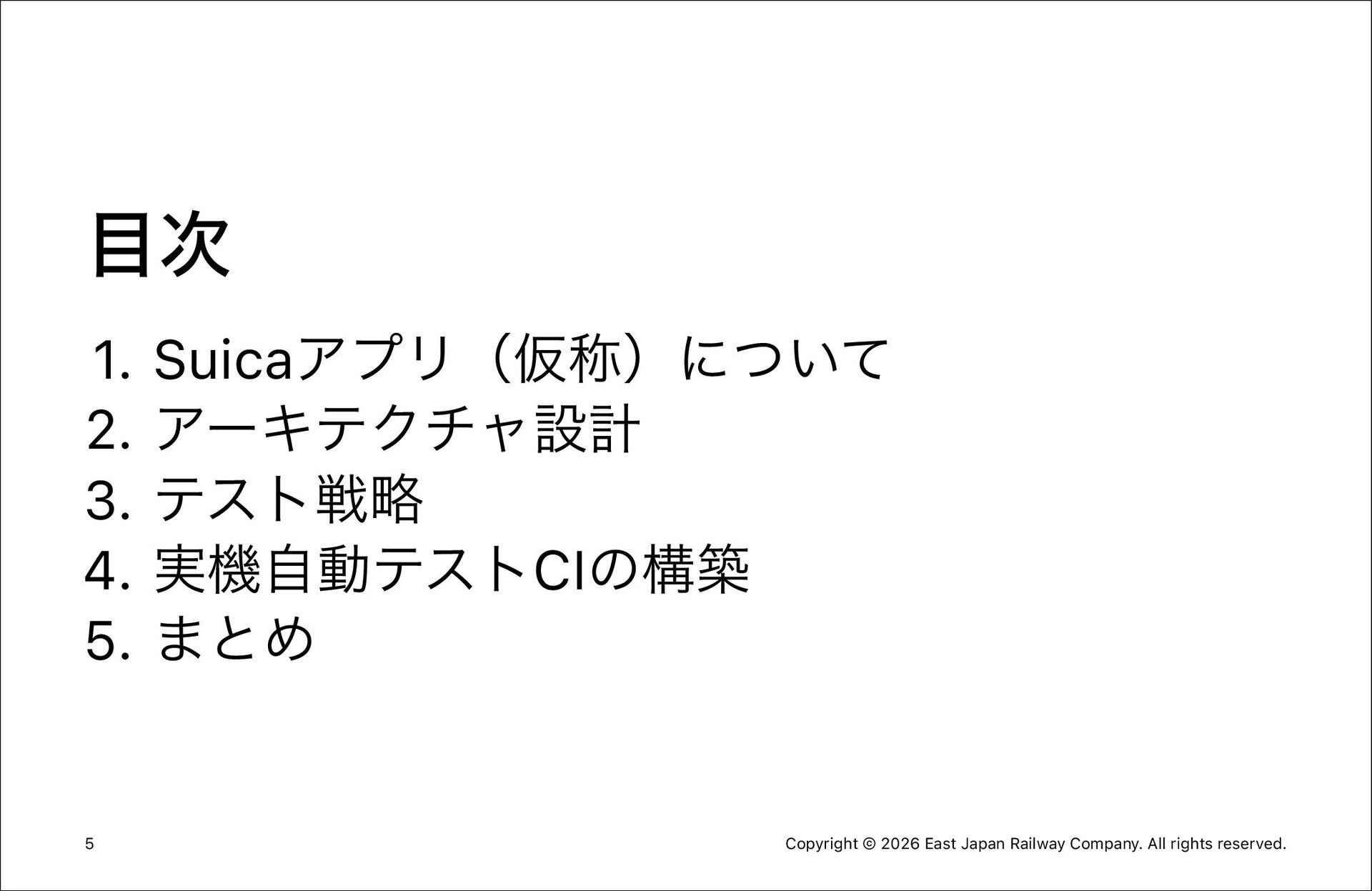

目次 1. Suicaアプリ（仮称）について 2. アーキテクチャ設計 3. テスト戦略 4. 実機自動テストCIの構築 5.
まとめ 5 Copyright © 2026 East Japan Railway Company. All rights reserved.

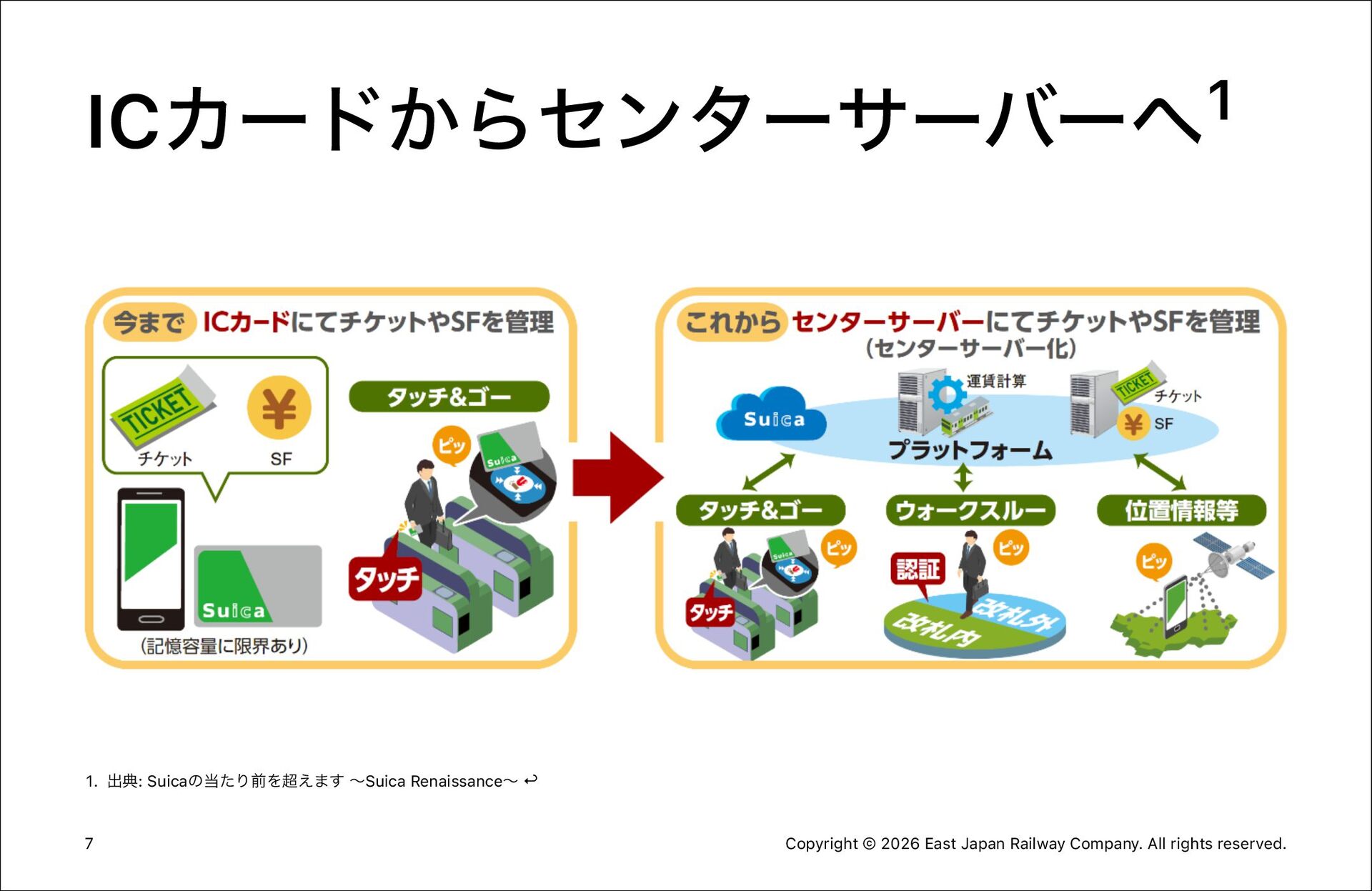

1 ICカードからセンターサーバーへ 1. 出典: Suicaの当たり前を超えます〜Suica Renaissance〜 ↩︎ 7 Copyright
© 2026 East Japan Railway Company. All rights reserved.

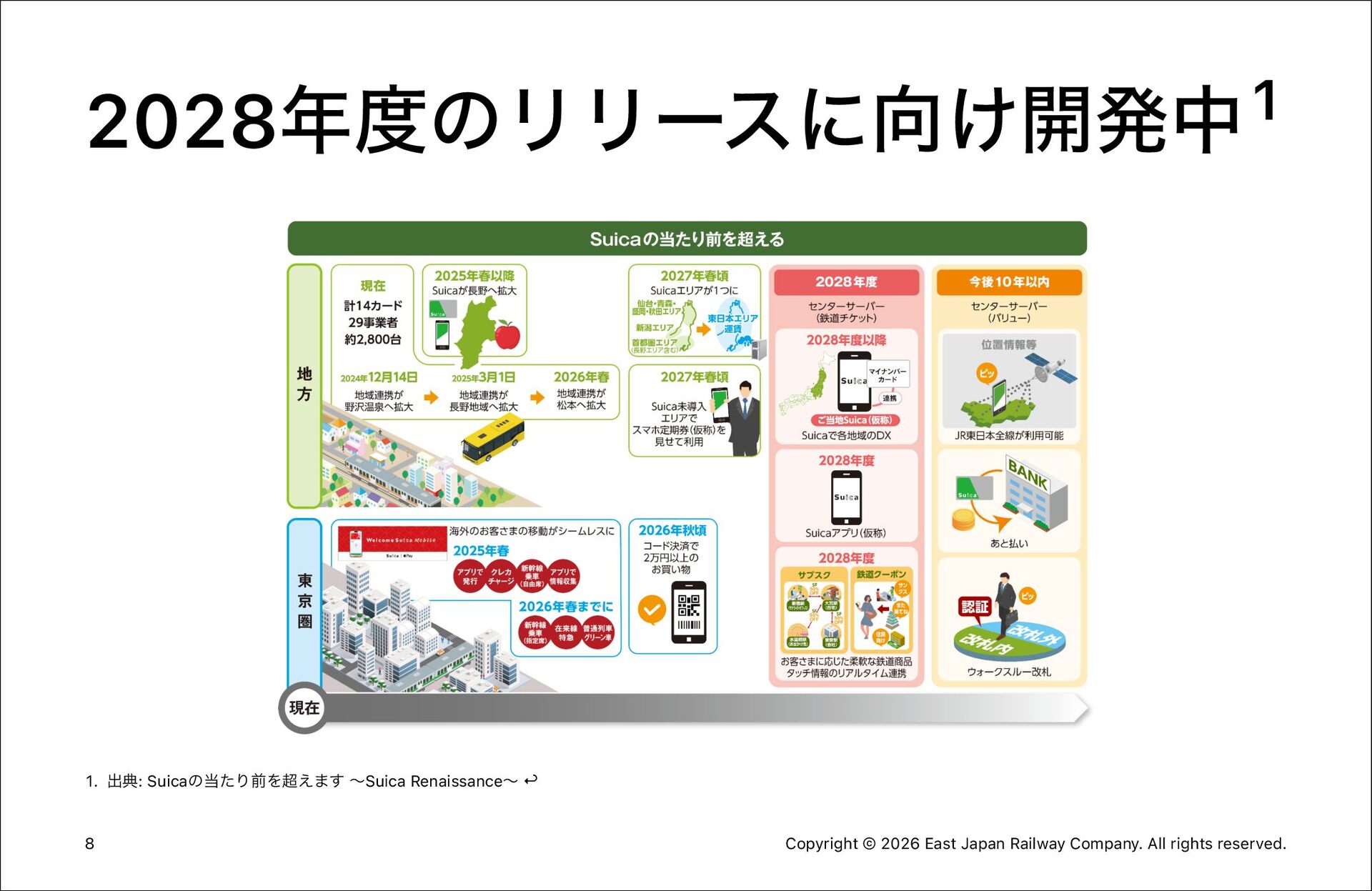

1 2028年度のリリースに向け開発中 1. 出典: Suicaの当たり前を超えます〜Suica Renaissance〜 ↩︎ 8 Copyright

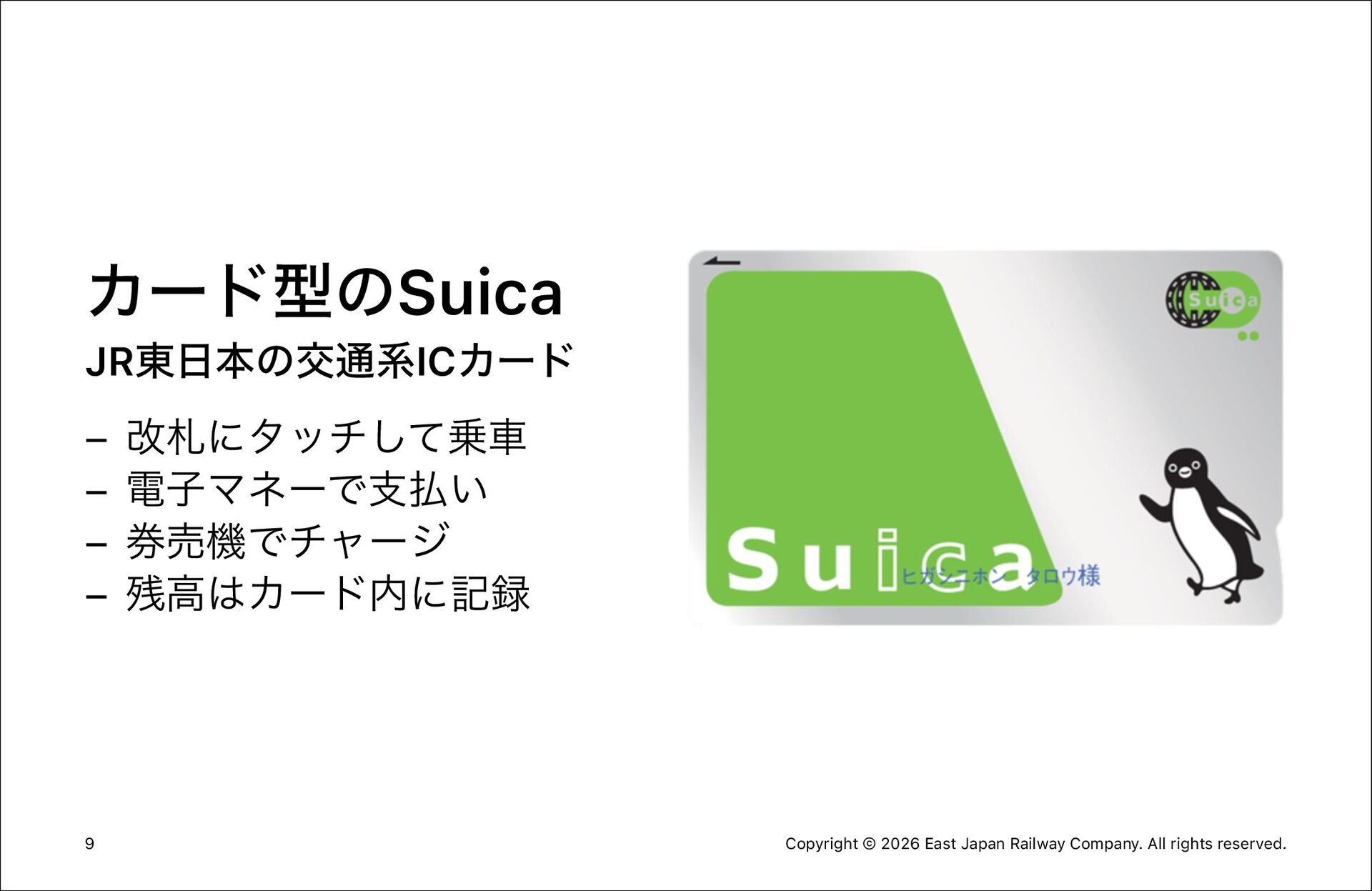

カード型のSuica JR東日本の交通系ICカード – 改札にタッチして乗車 – 電子マネーで支払い – 券売機でチャージ – 残高はカード内に記録
9 Copyright © 2026 East Japan Railway Company. All rights reserved.

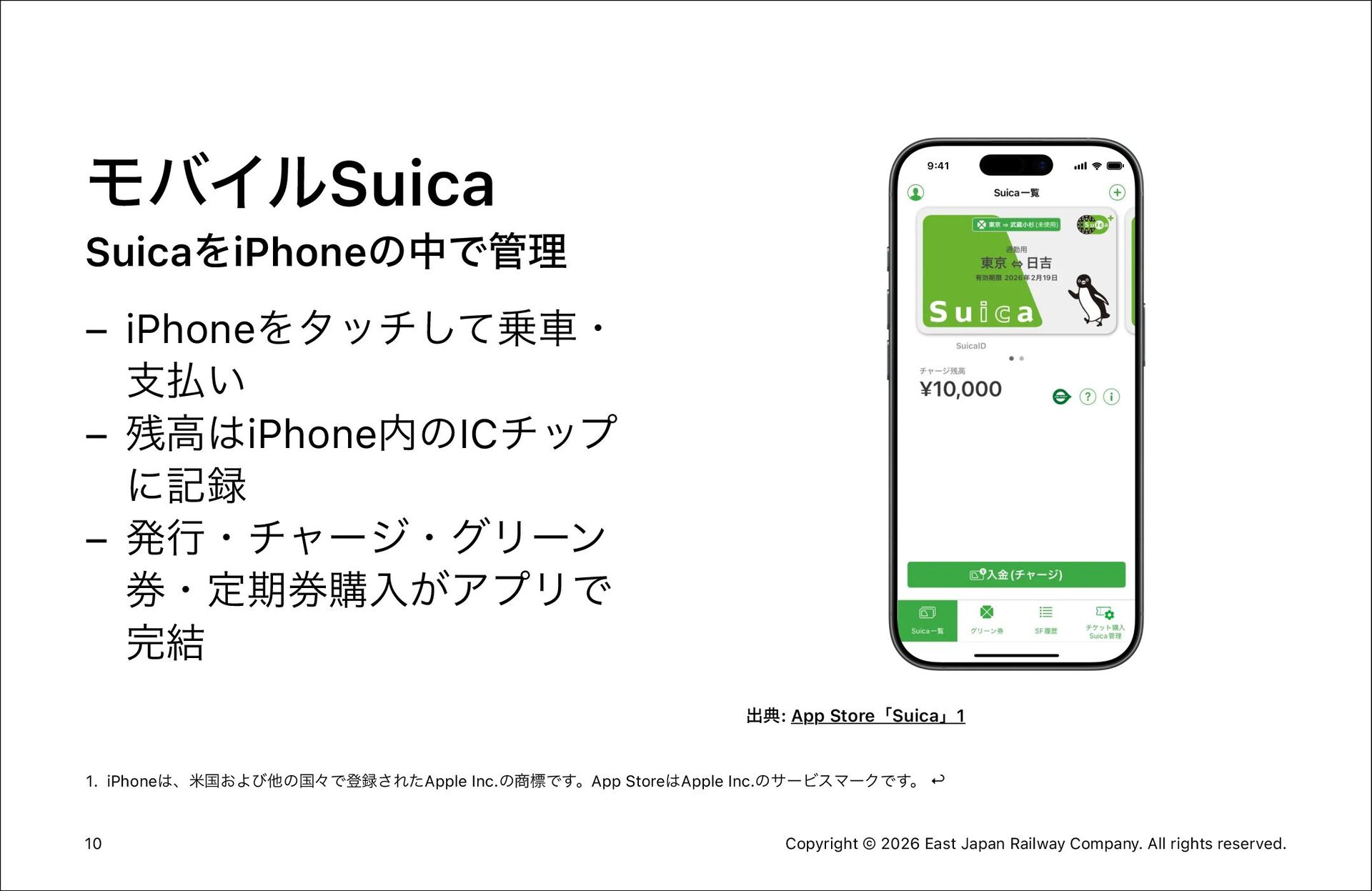

モバイルSuica 9:41 SuicaをiPhoneの中で管理 – iPhoneをタッチして乗車・支払い – 残高はiPhone内のICチップに記録 –
発行・チャージ・グリーン券・定期券購入がアプリで完結出典: App Store「Suica」1 1. iPhoneは、米国および他の国々で登録されたApple Inc.の商標です。App StoreはApple Inc.のサービスマークです。 ↩︎ 10 Copyright © 2026 East Japan Railway Company. All rights reserved.

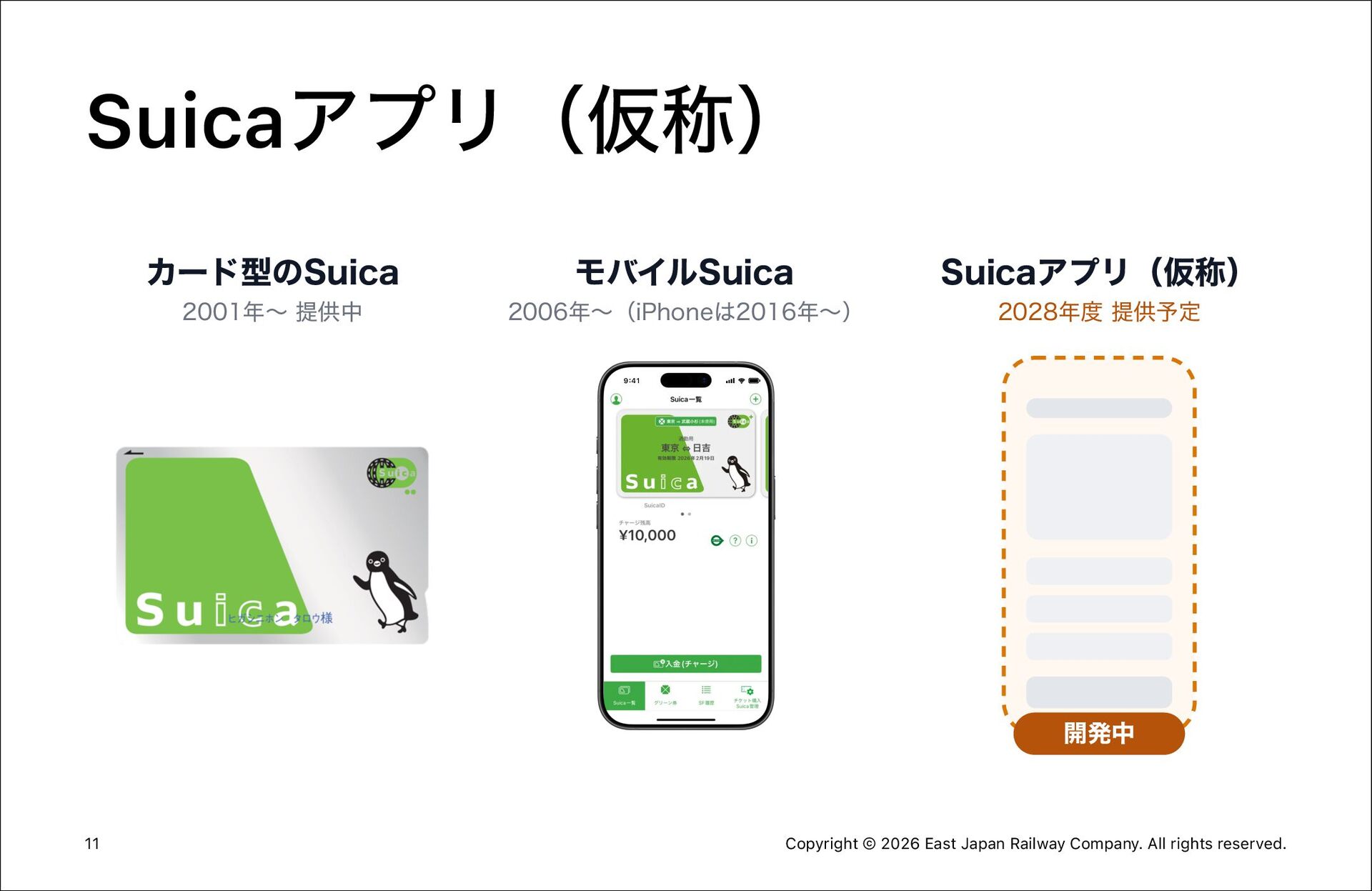

Suicaアプリ（仮称）カード型のSuica 2001年〜提供中モバイルSuica 2006年〜（iPhoneは2016年〜） Suicaアプリ（仮称） 2028年度提供予定 9:41
開発中 11 Copyright © 2026 East Japan Railway Company. All rights reserved.

Suicaアプリ（仮称）の主機能アプリからSuicaの読み書き – Suicaの新規発行 – チャージ – グリーン券・定期券購入 12 Copyright

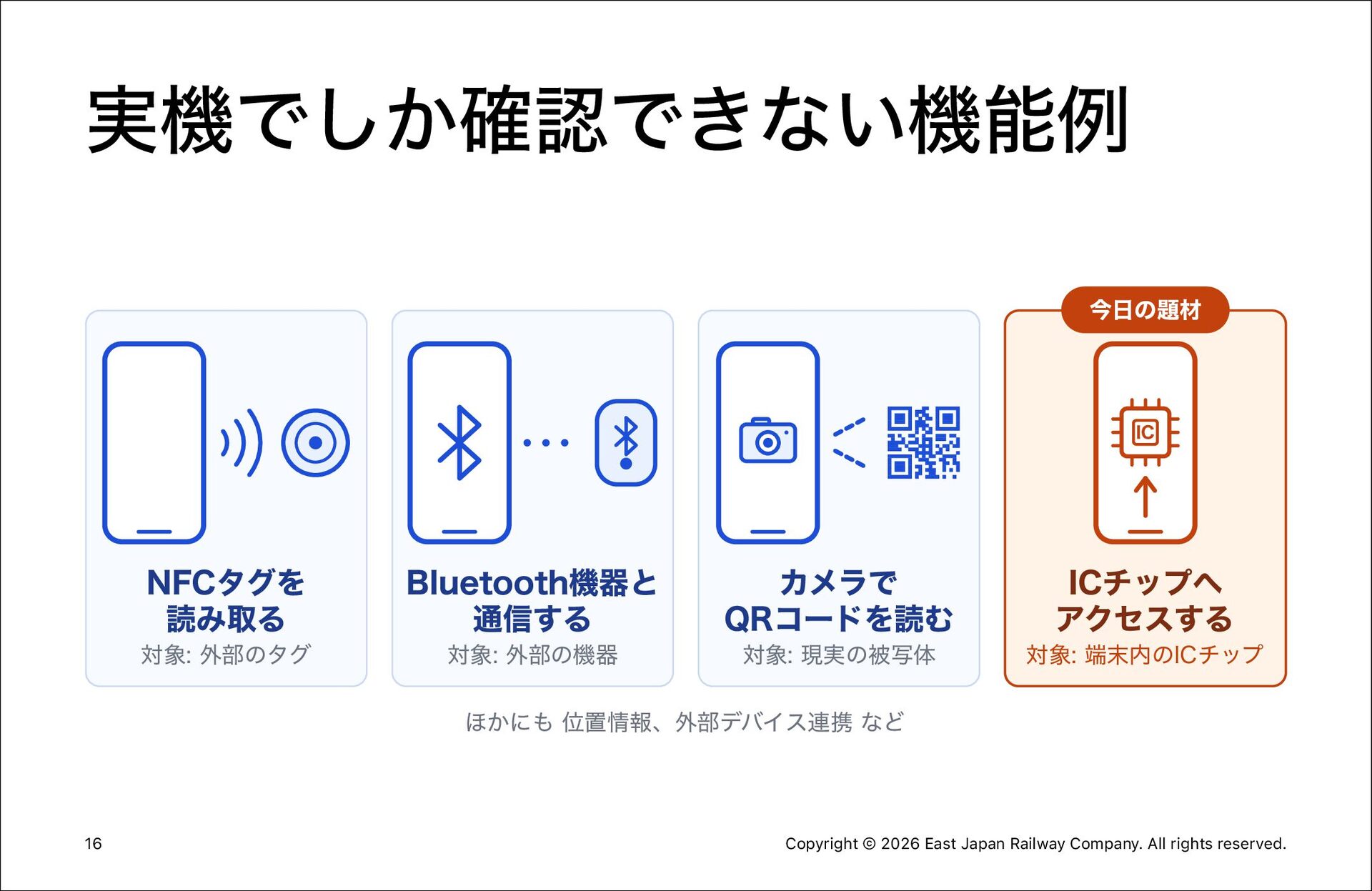

実機でしか確認できない機能例今日の題材 IC NFCタグを読み取る対象: 外部のタグ Bluetooth機器と通信する対象:
外部の機器カメラで QRコードを読む対象: 現実の被写体 ICチップへアクセスする対象: 端末内のICチップほかにも位置情報、外部デバイス連携など 16 Copyright © 2026 East Japan Railway Company. All rights reserved.

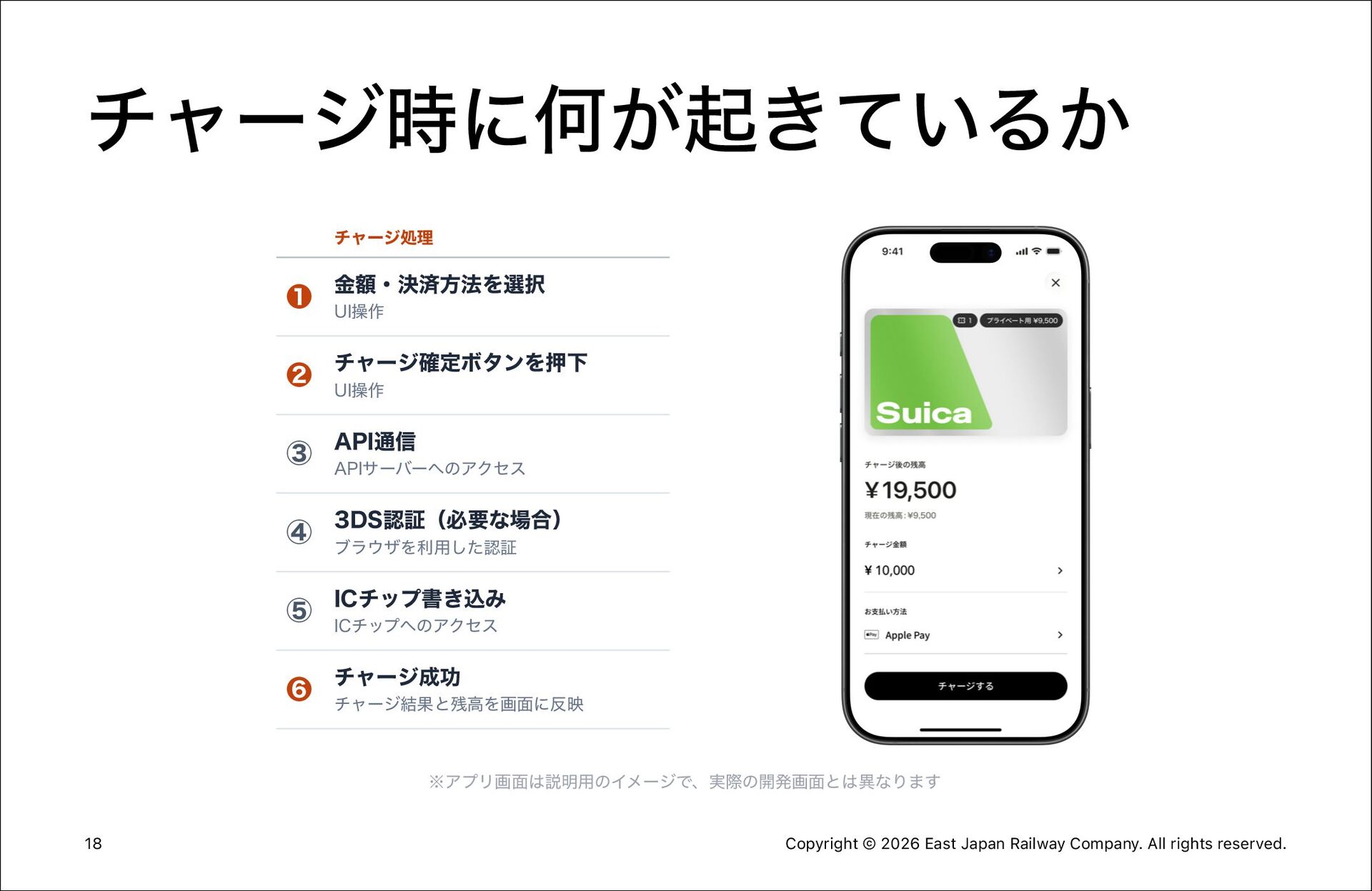

チャージ時に何が起きているか 17 Copyright © 2026 East Japan Railway Company. All
rights reserved.

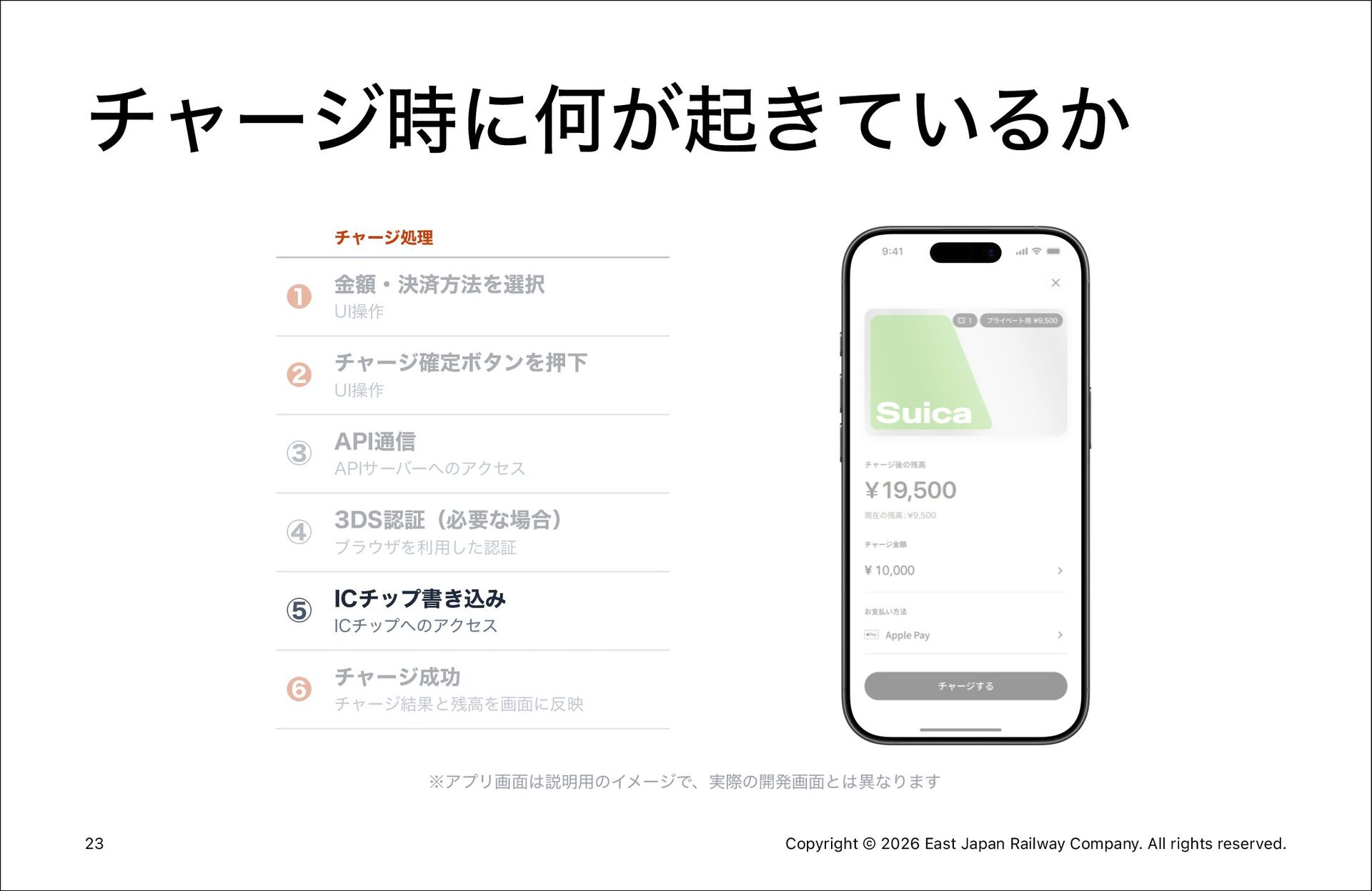

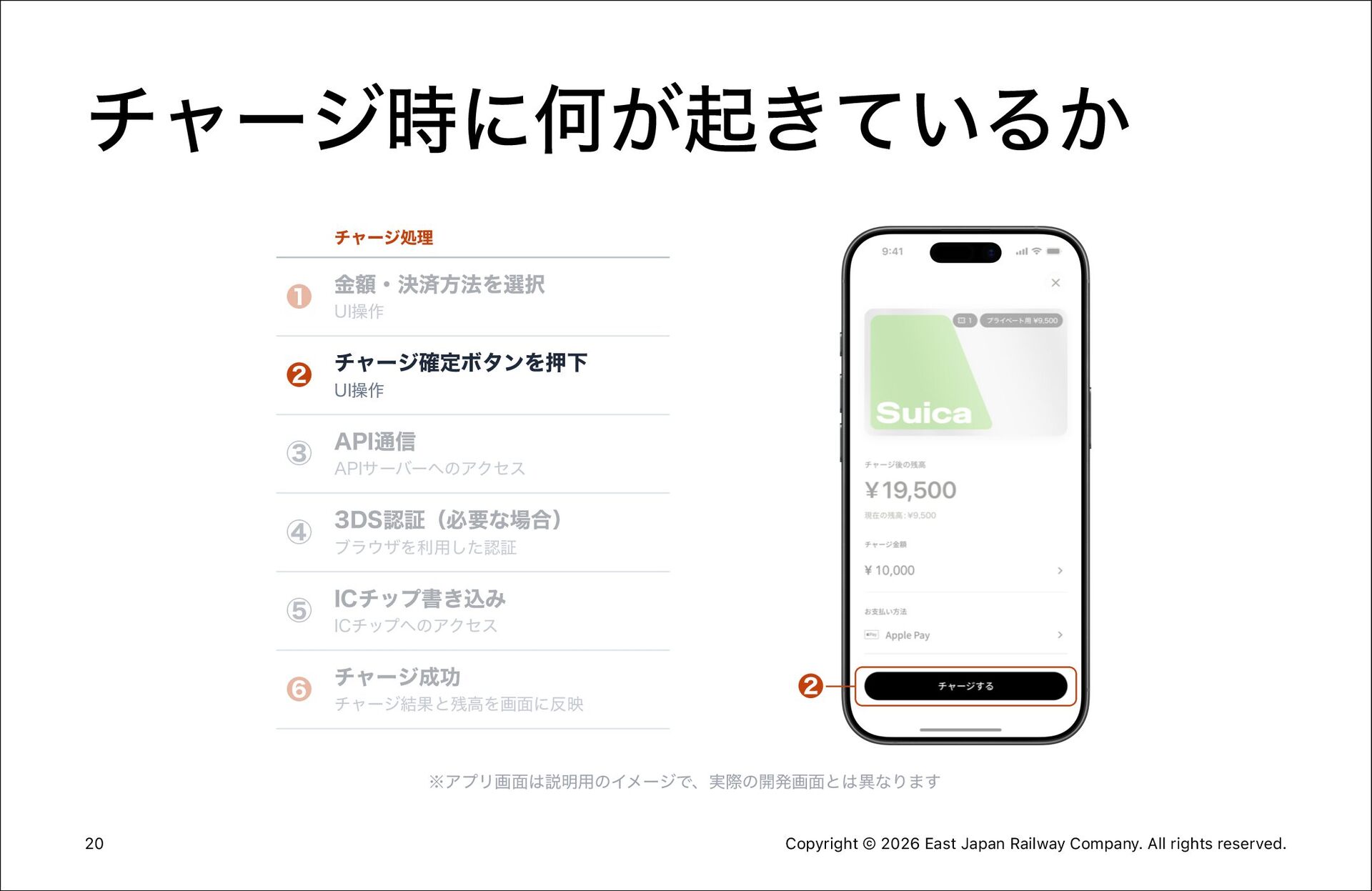

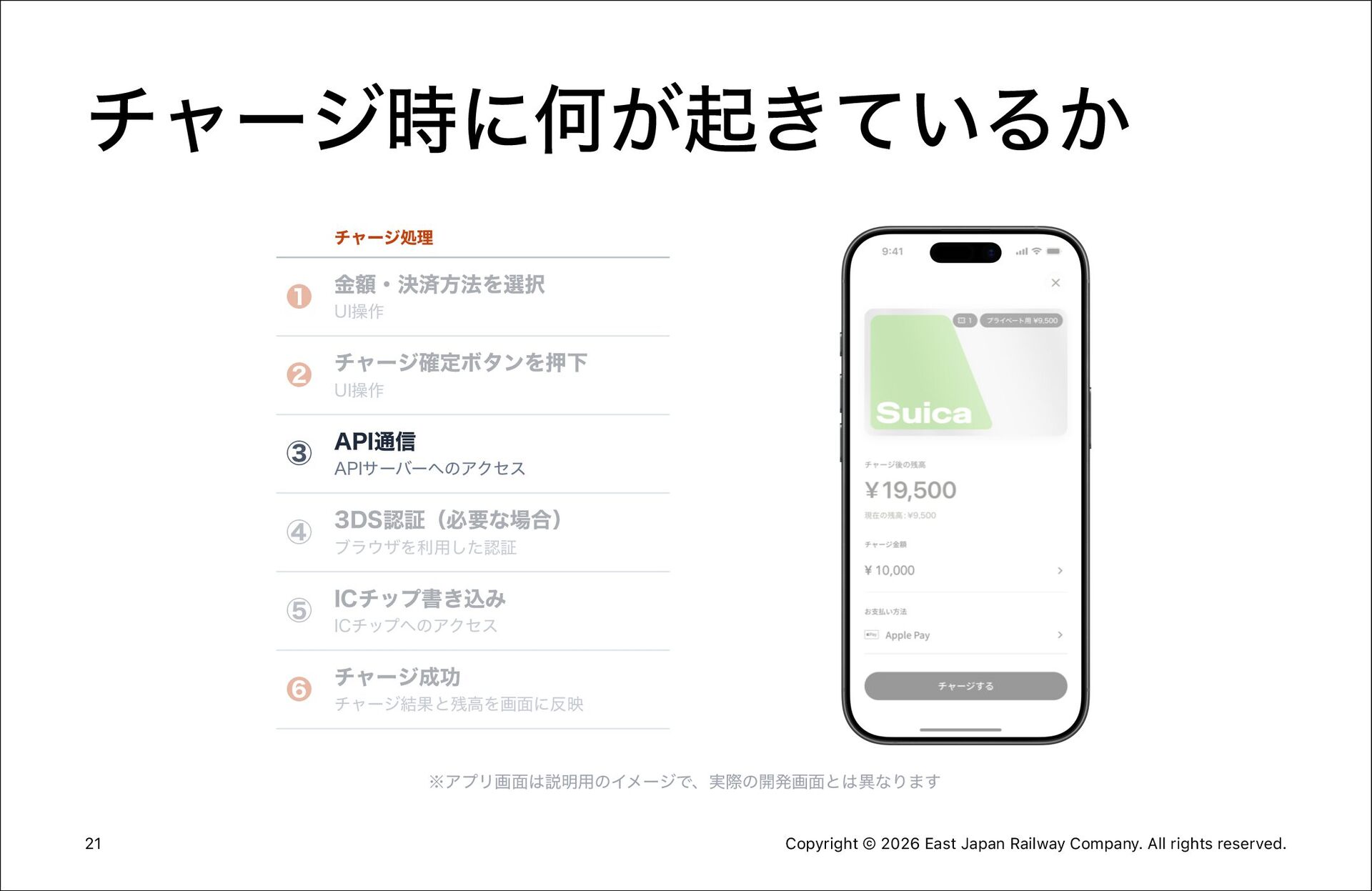

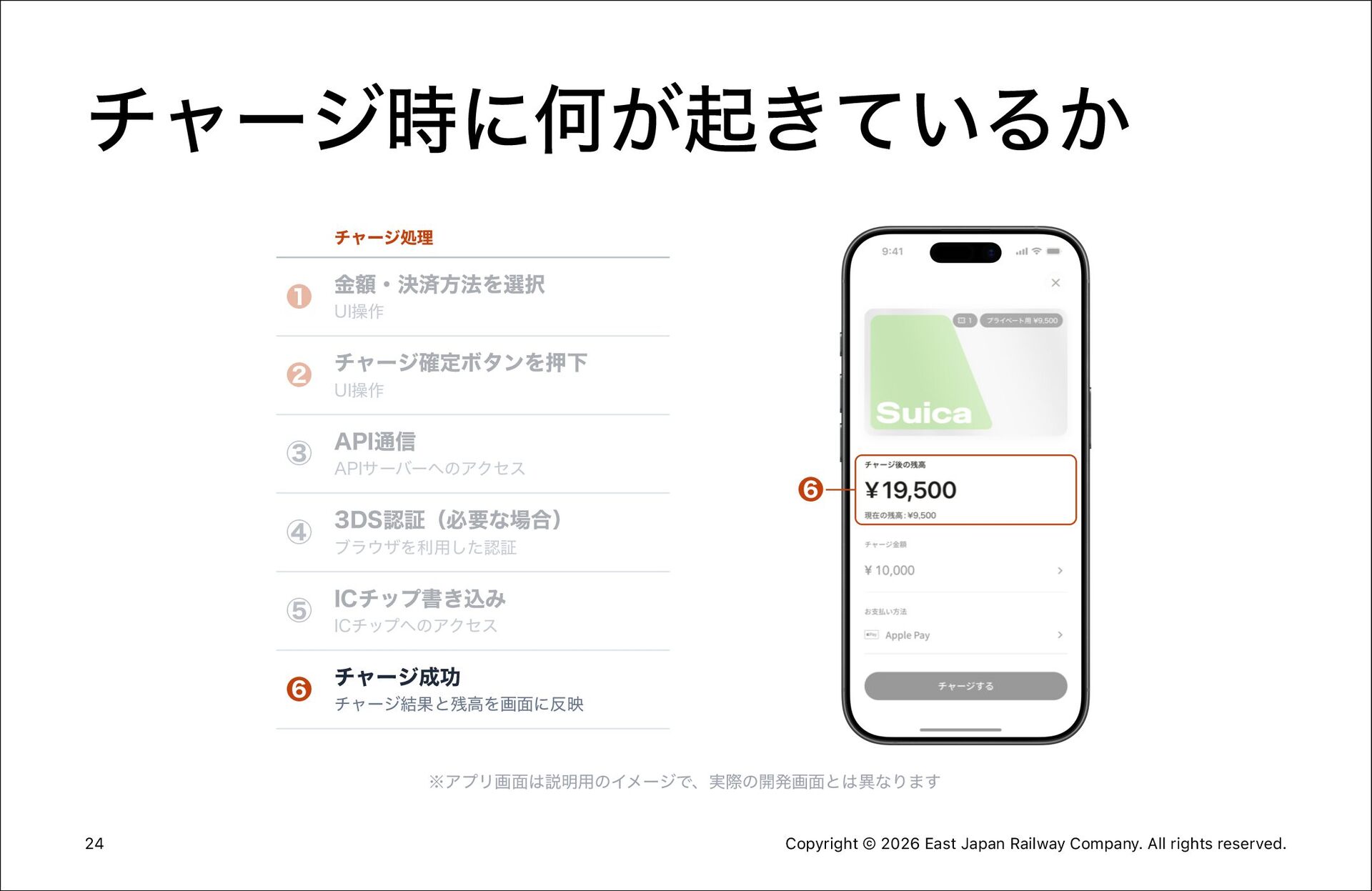

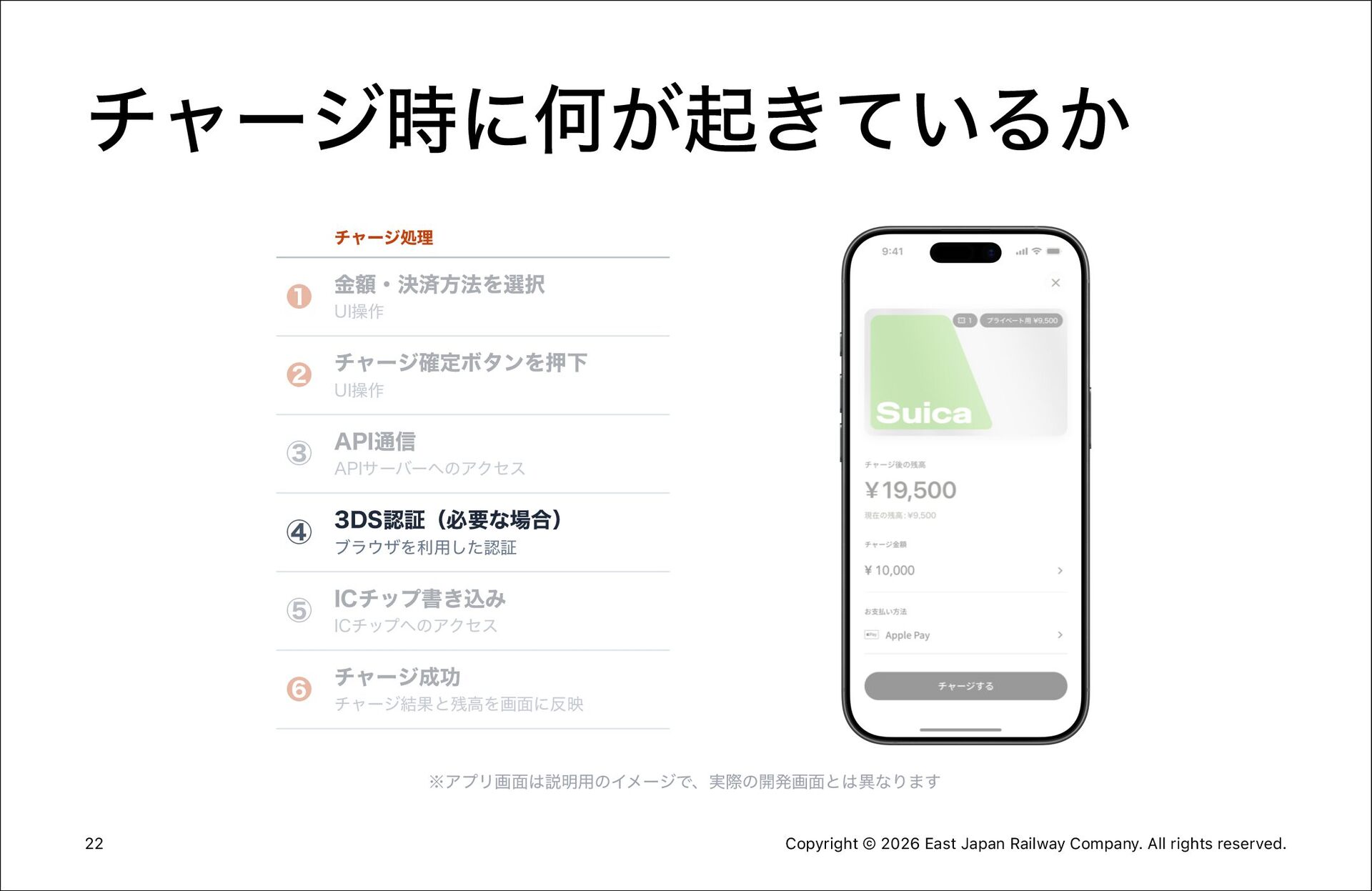

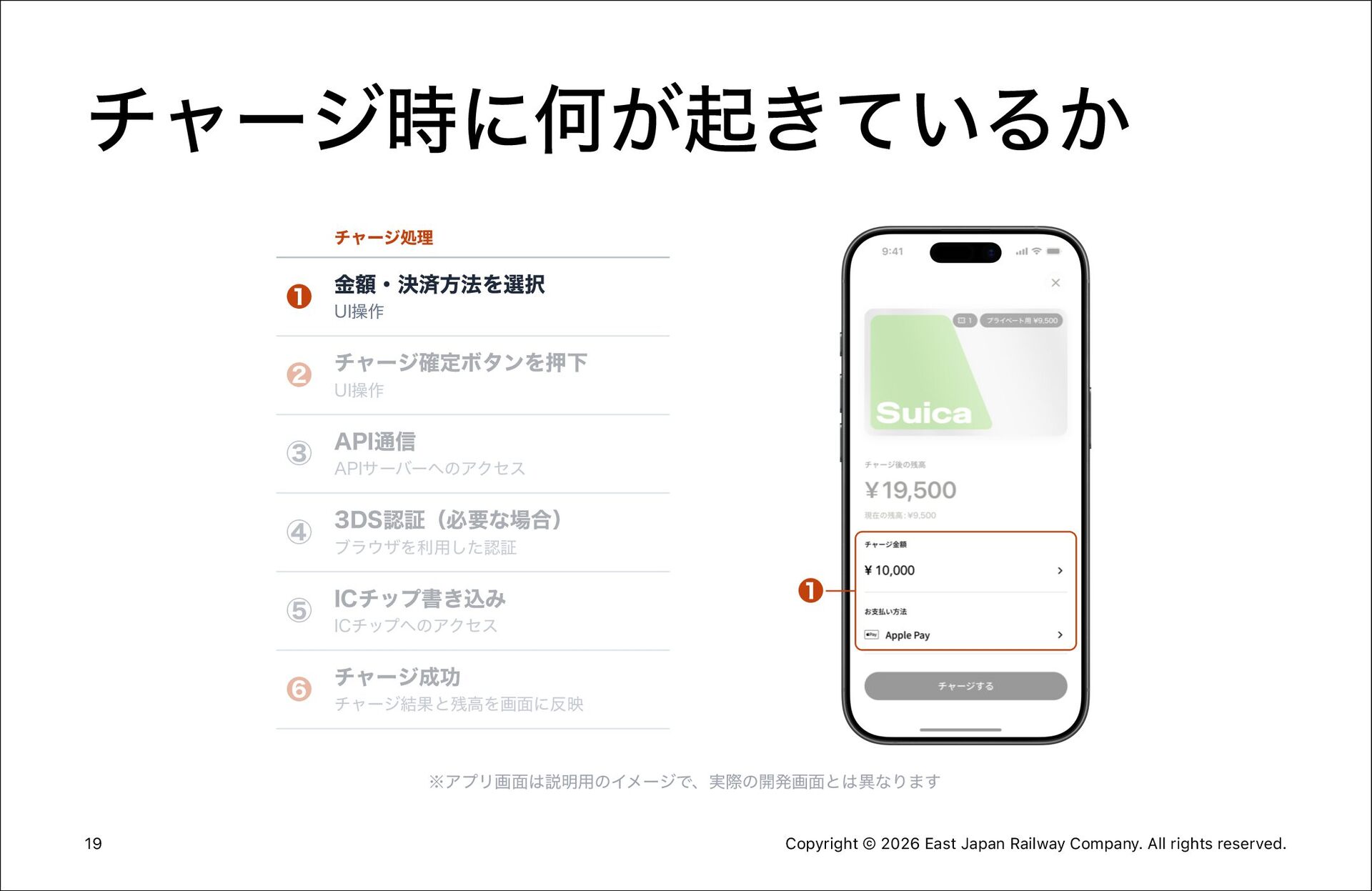

チャージ時に何が起きているかチャージ処理 ❶ 金額・決済方法を選択 ❷ チャージ確定ボタンを押下 ③ API通信 ④ 3DS認証（必要な場合）
⑤ ICチップ書き込み ❻ チャージ成功 UI操作 UI操作 APIサーバーへのアクセスブラウザを利用した認証 ICチップへのアクセスチャージ結果と残高を画面に反映 ※アプリ画面は説明用のイメージで、実際の開発画面とは異なります 18 Copyright © 2026 East Japan Railway Company. All rights reserved.

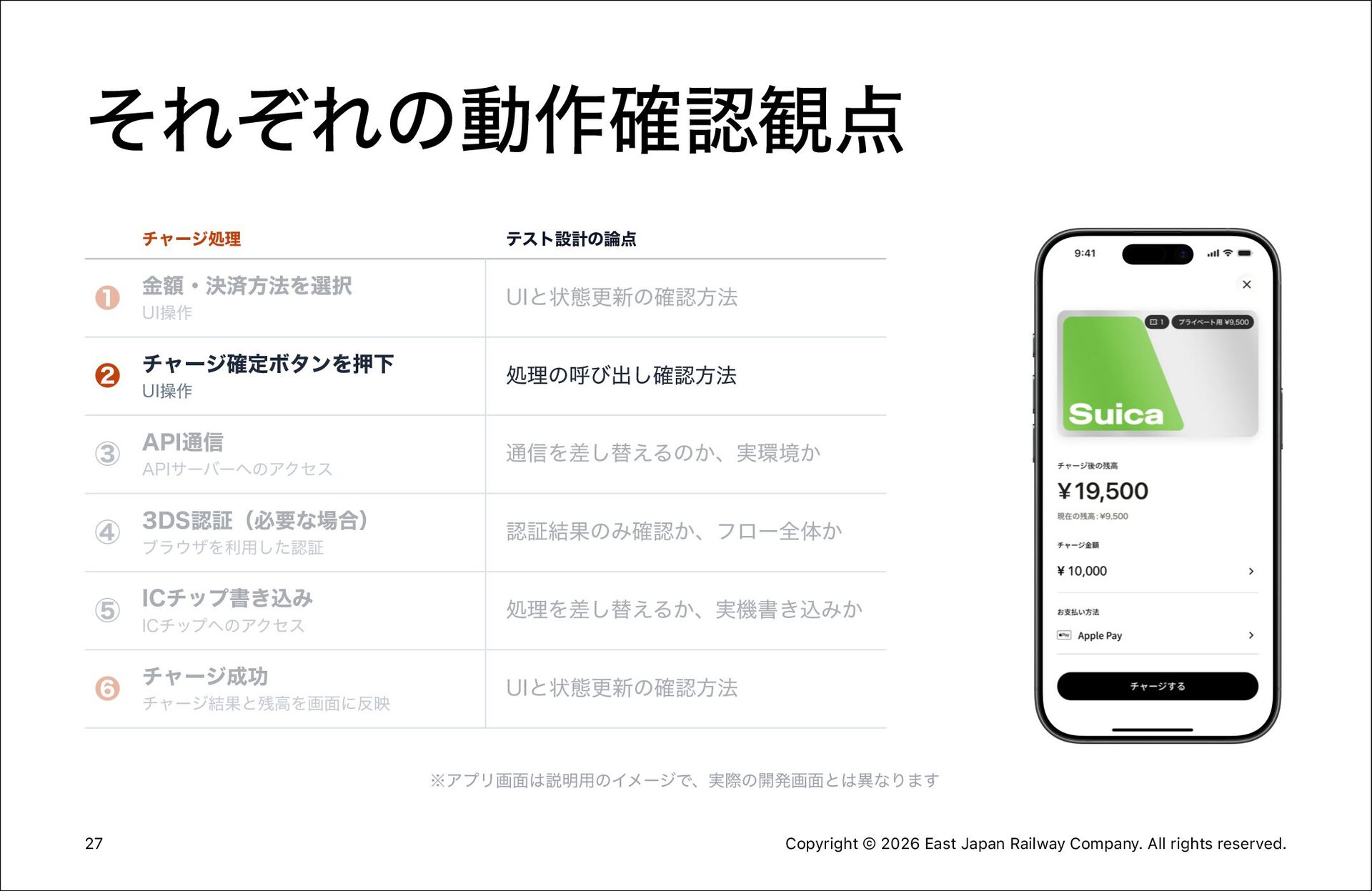

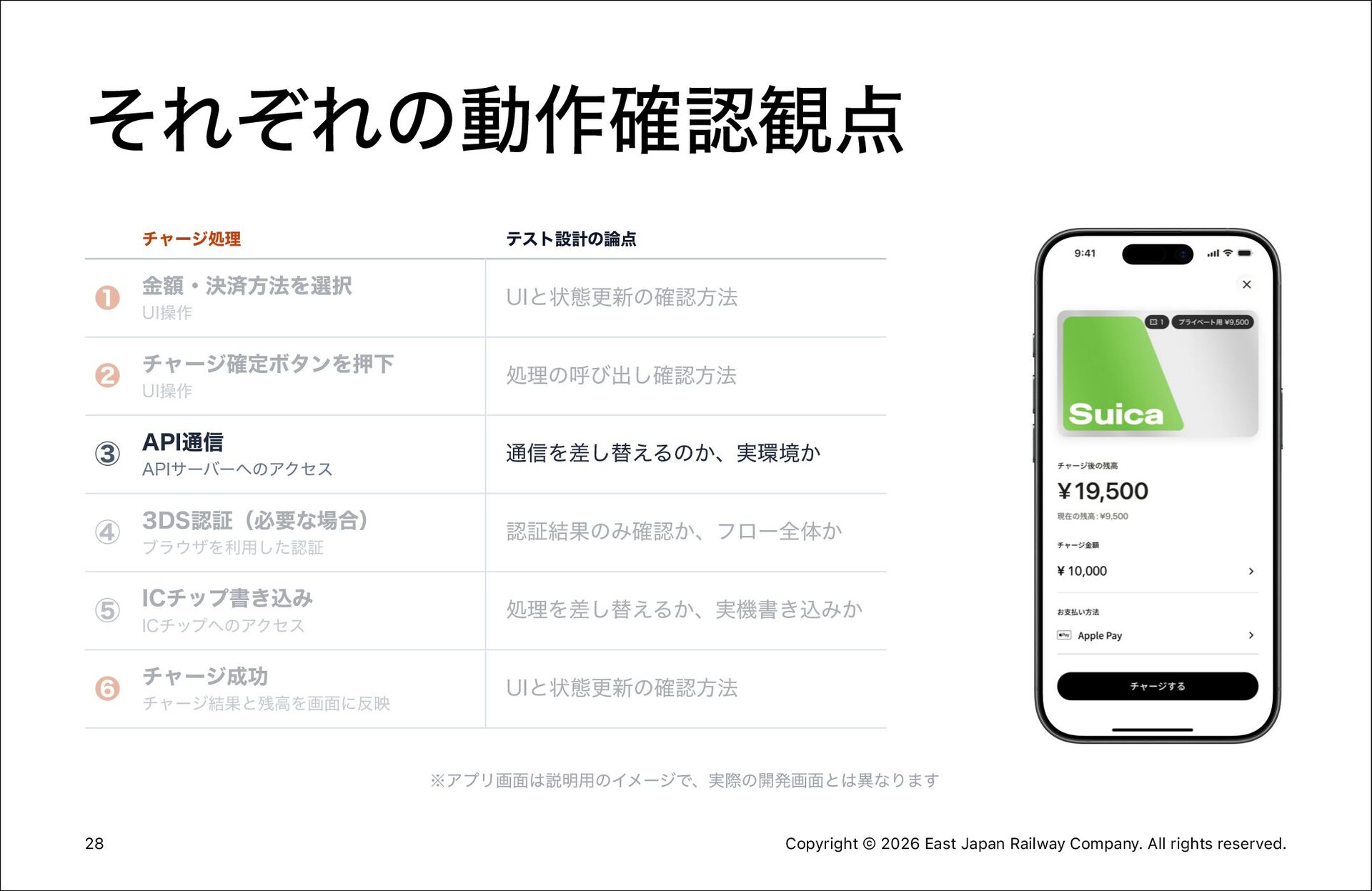

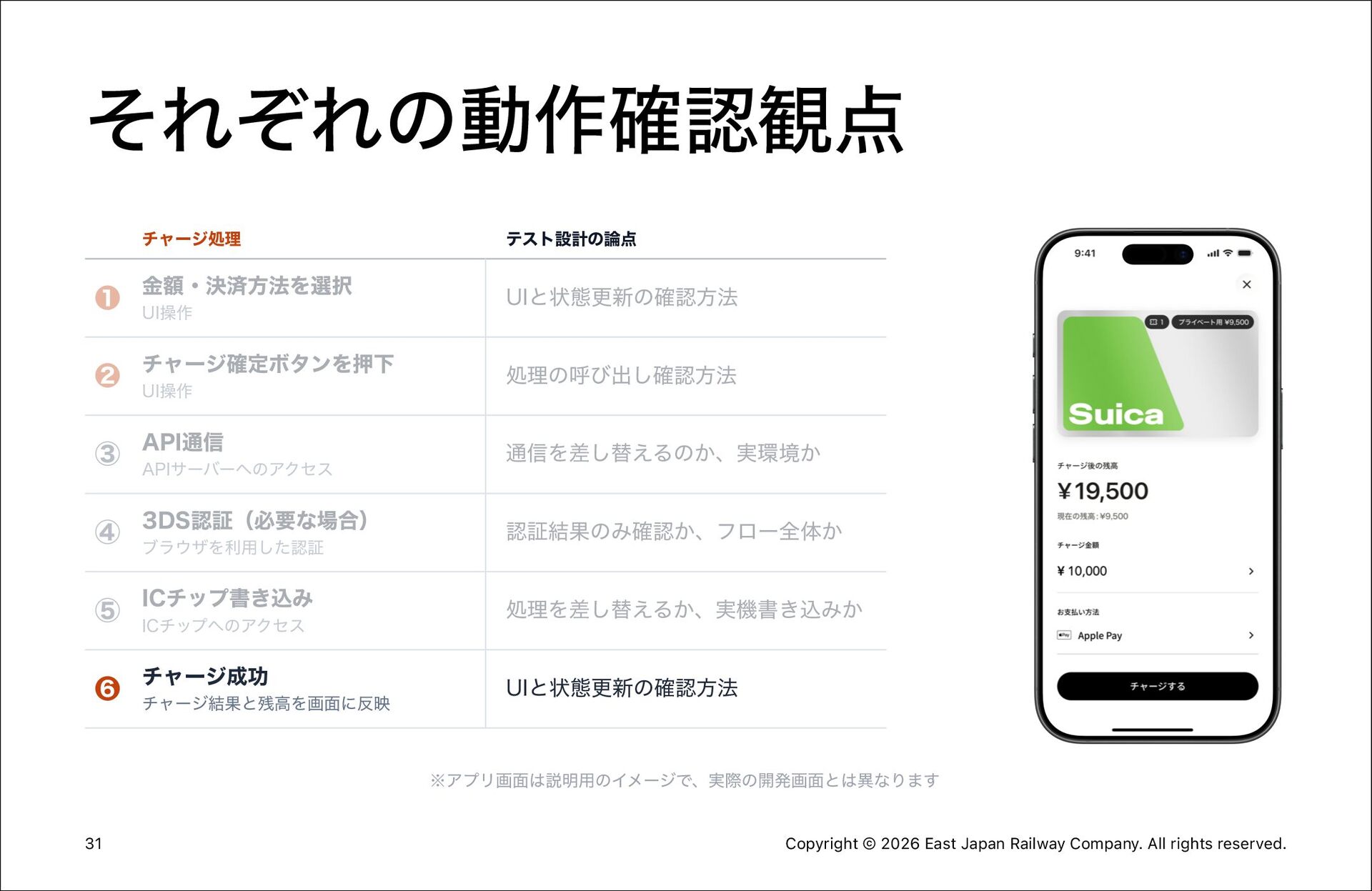

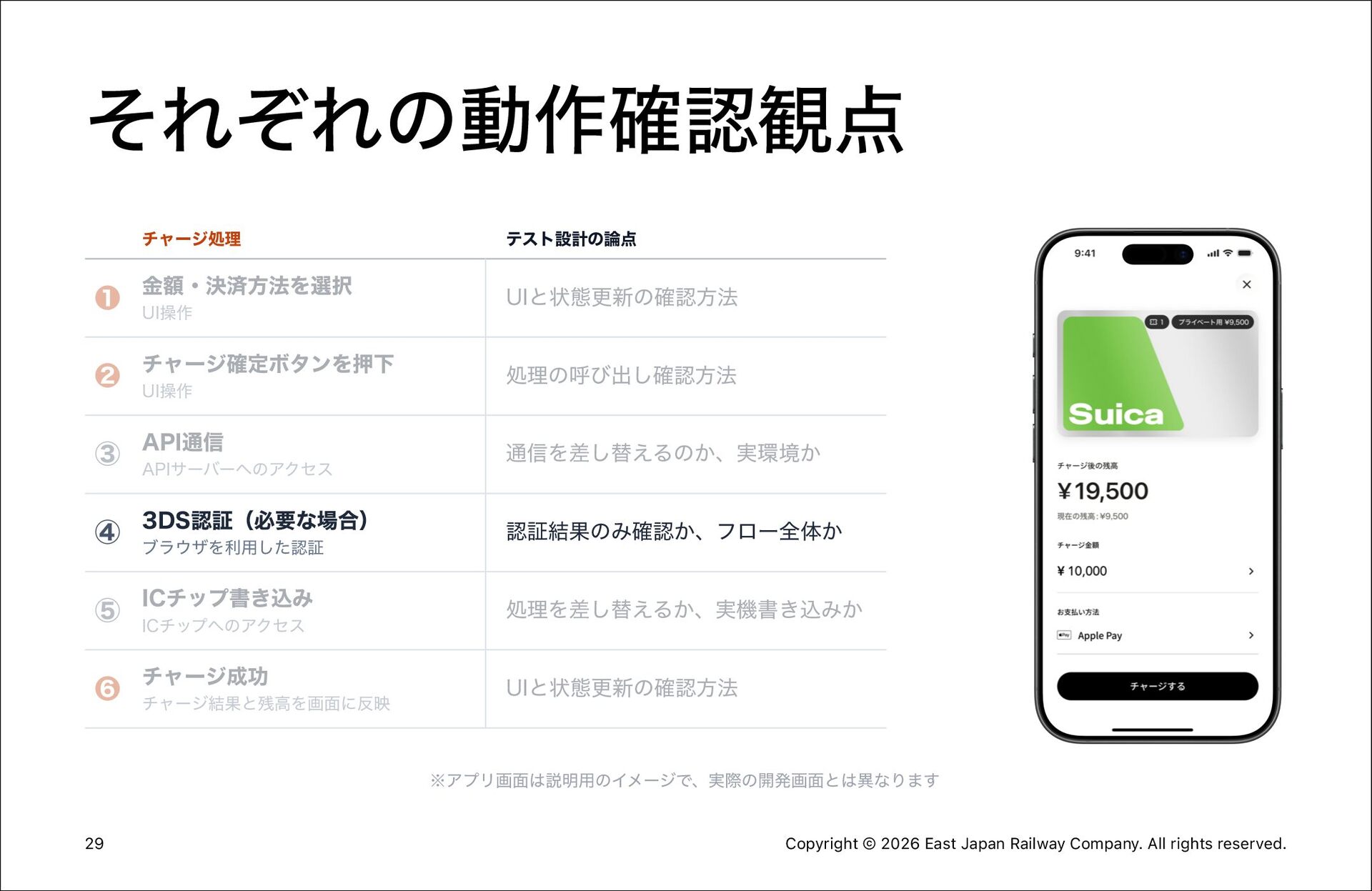

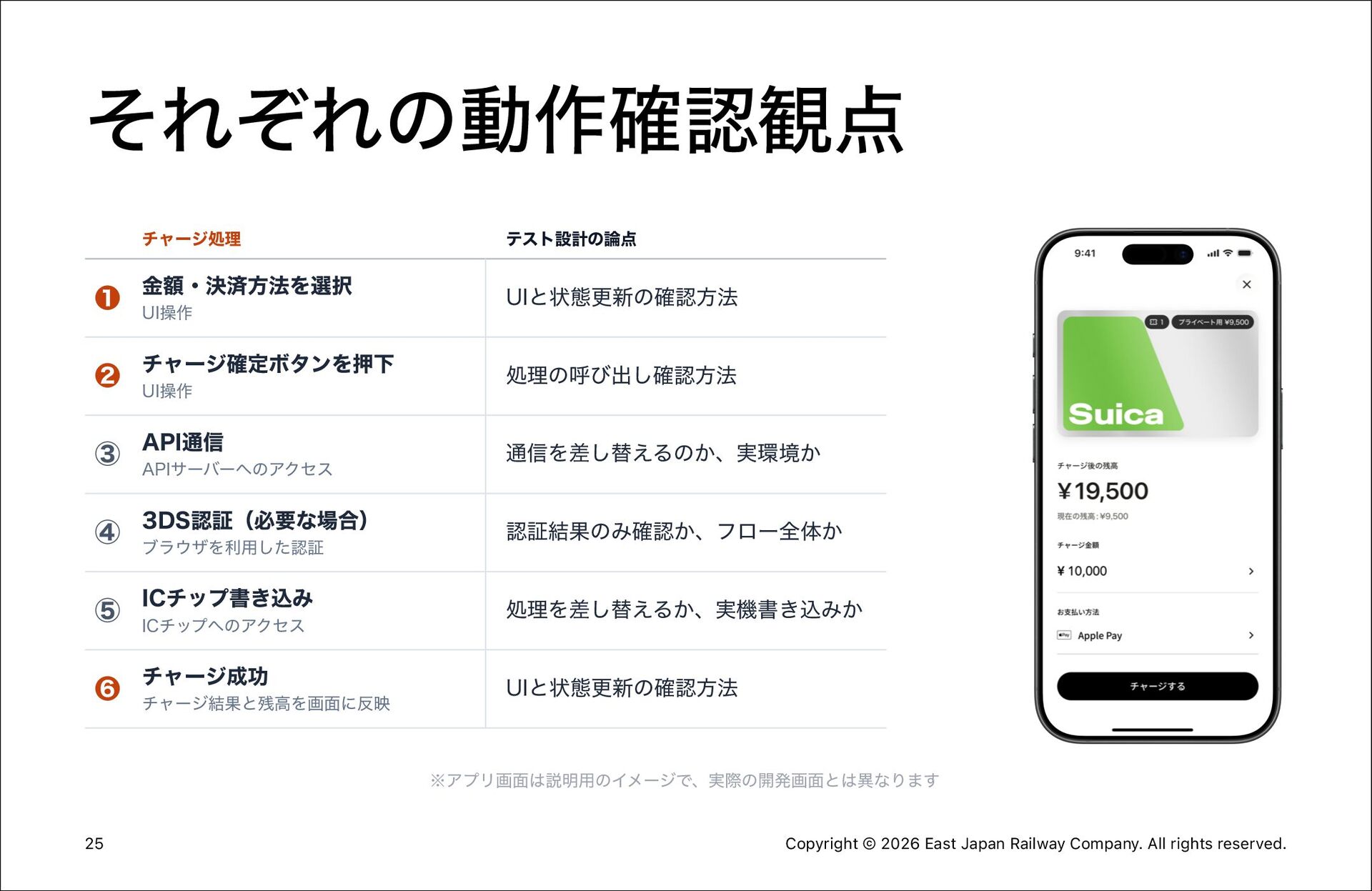

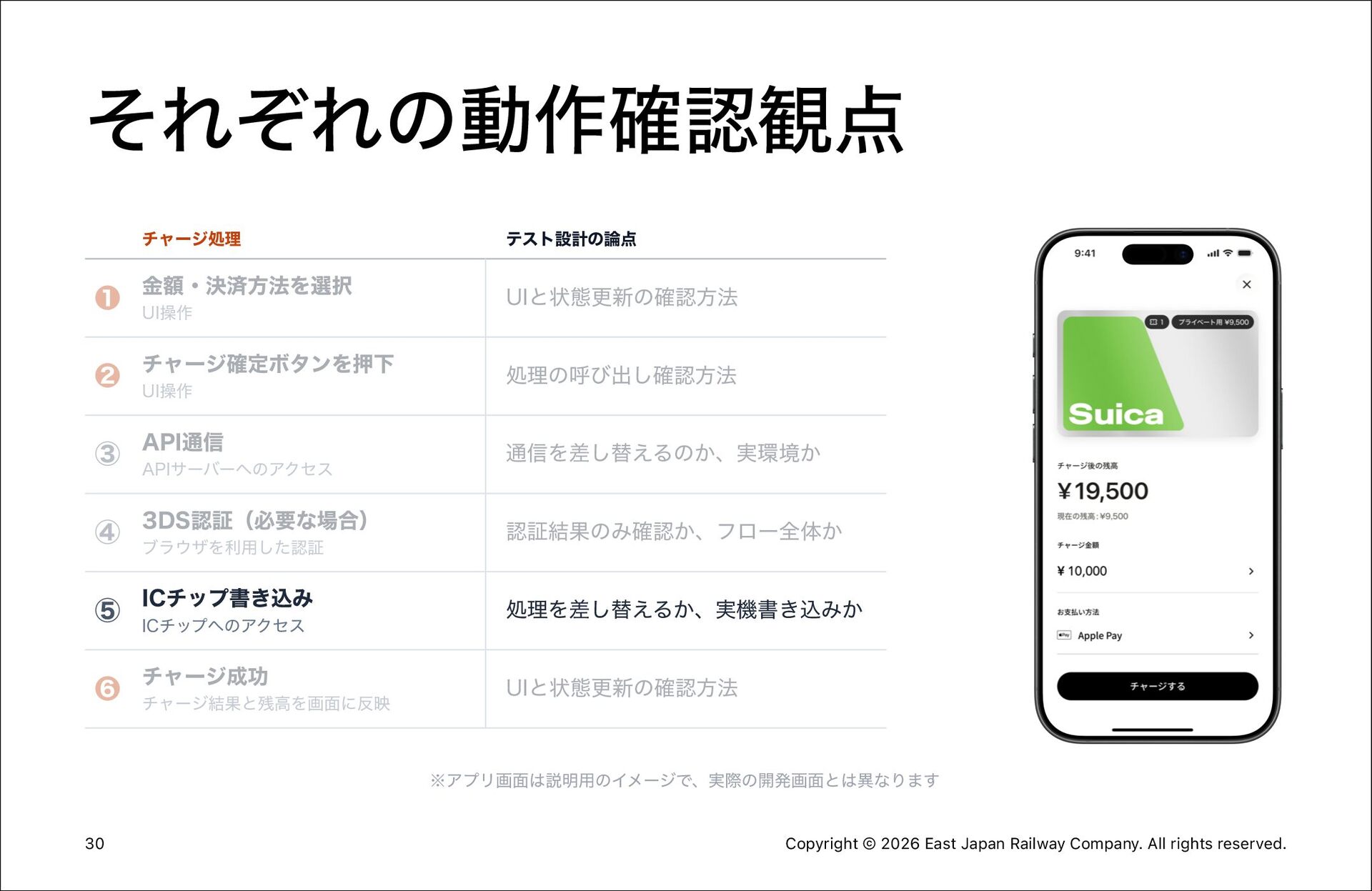

それぞれの動作確認観点チャージ処理テスト設計の論点 ❶ 金額・決済方法を選択 UIと状態更新の確認方法 ❷ チャージ確定ボタンを押下処理の呼び出し確認方法 ③
API通信通信を差し替えるのか、実環境か ④ 3DS認証（必要な場合）認証結果のみ確認か、フロー全体か ⑤ ICチップ書き込み処理を差し替えるか、実機書き込みか ❻ チャージ成功 UIと状態更新の確認方法 UI操作 UI操作 APIサーバーへのアクセスブラウザを利用した認証 ICチップへのアクセスチャージ結果と残高を画面に反映 ※アプリ画面は説明用のイメージで、実際の開発画面とは異なります 25 Copyright © 2026 East Japan Railway Company. All rights reserved.

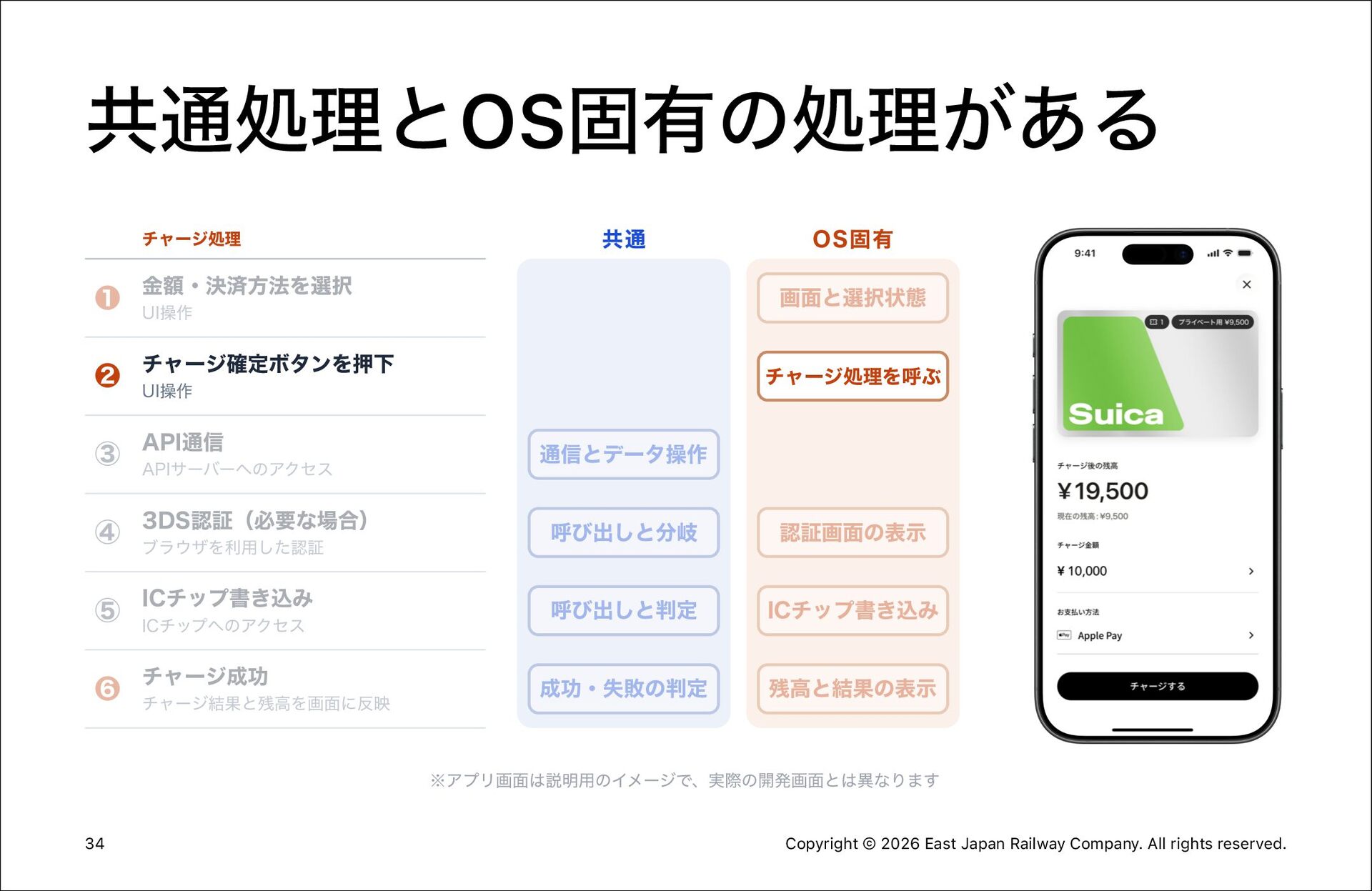

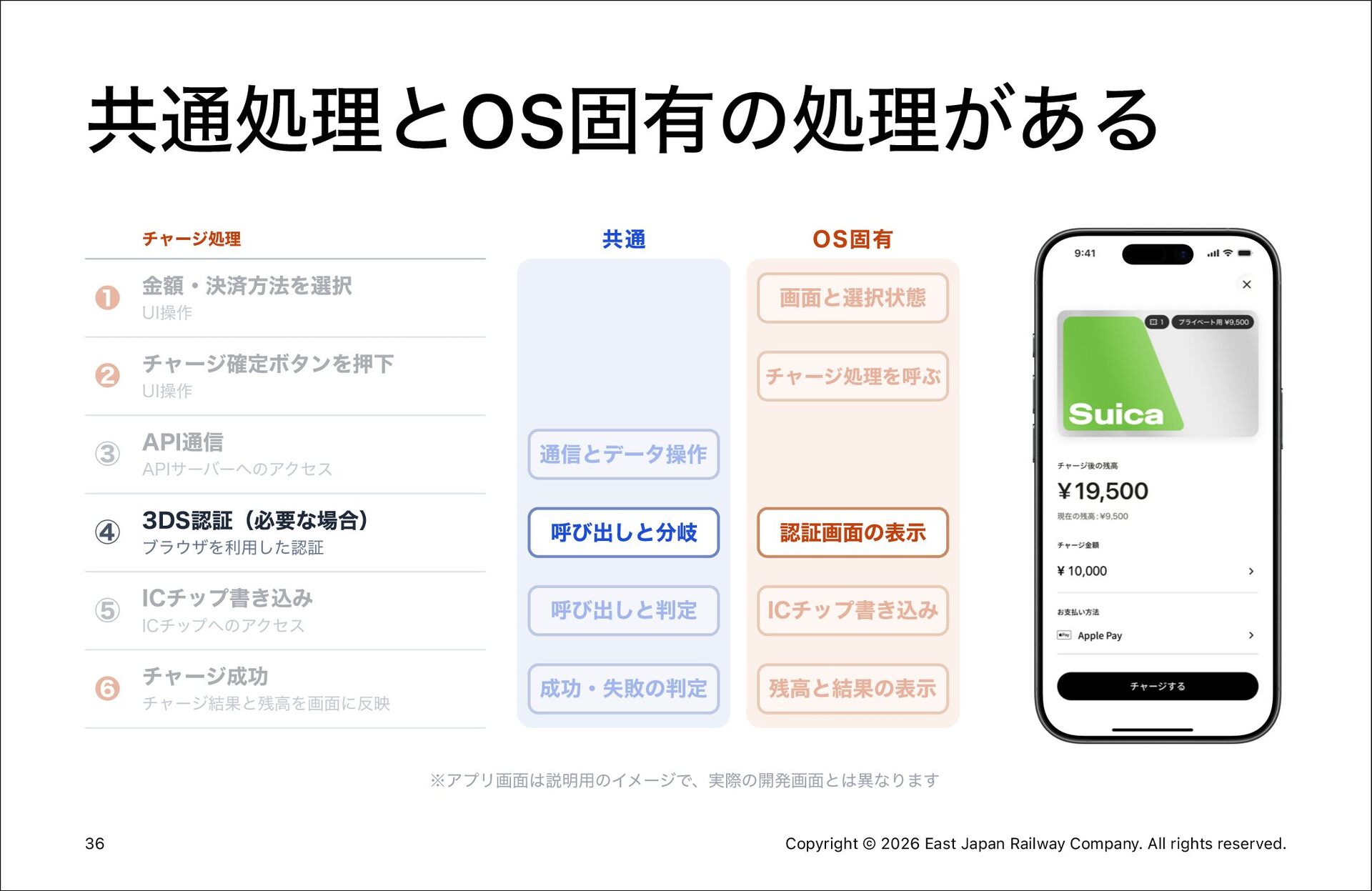

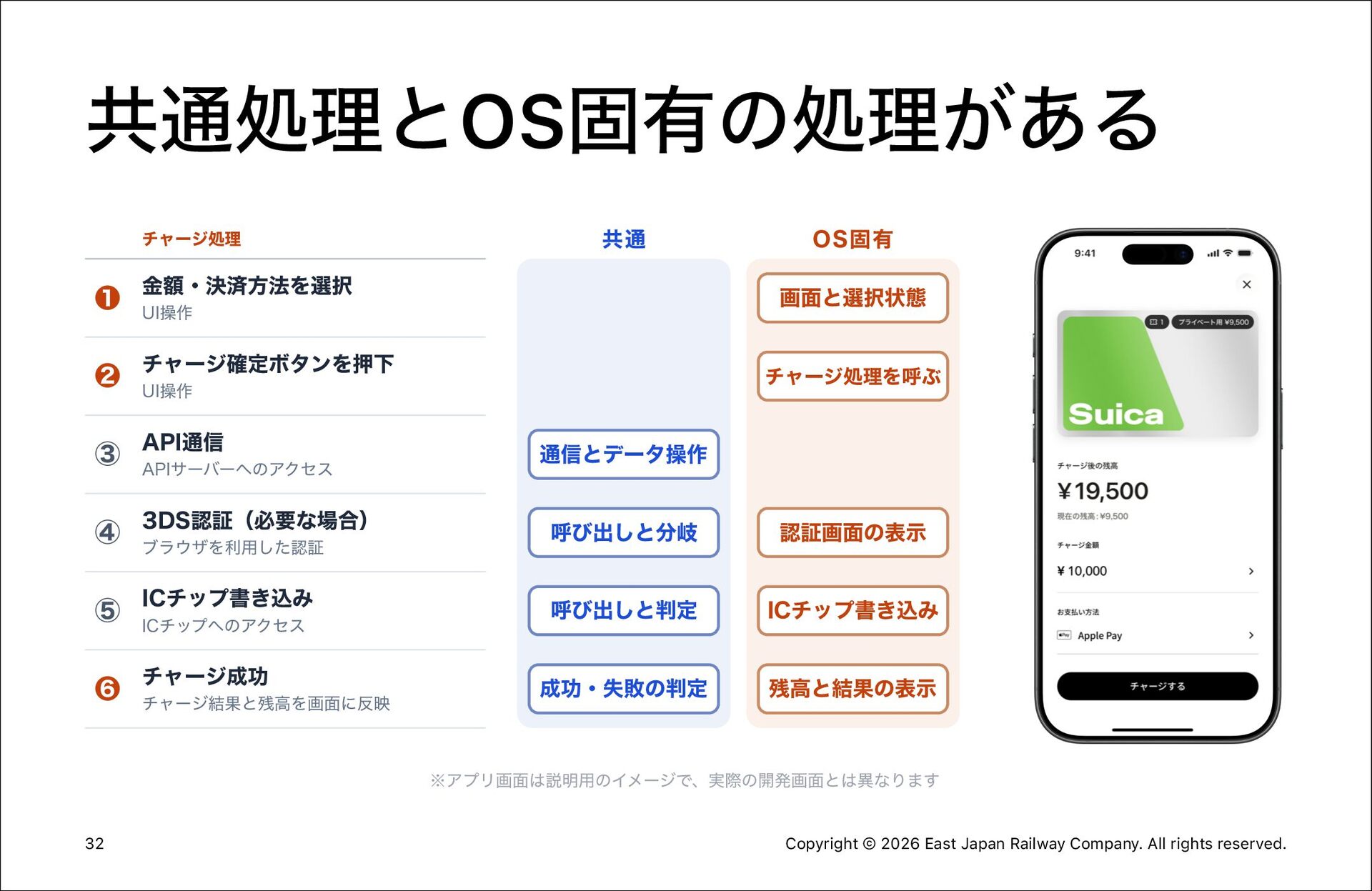

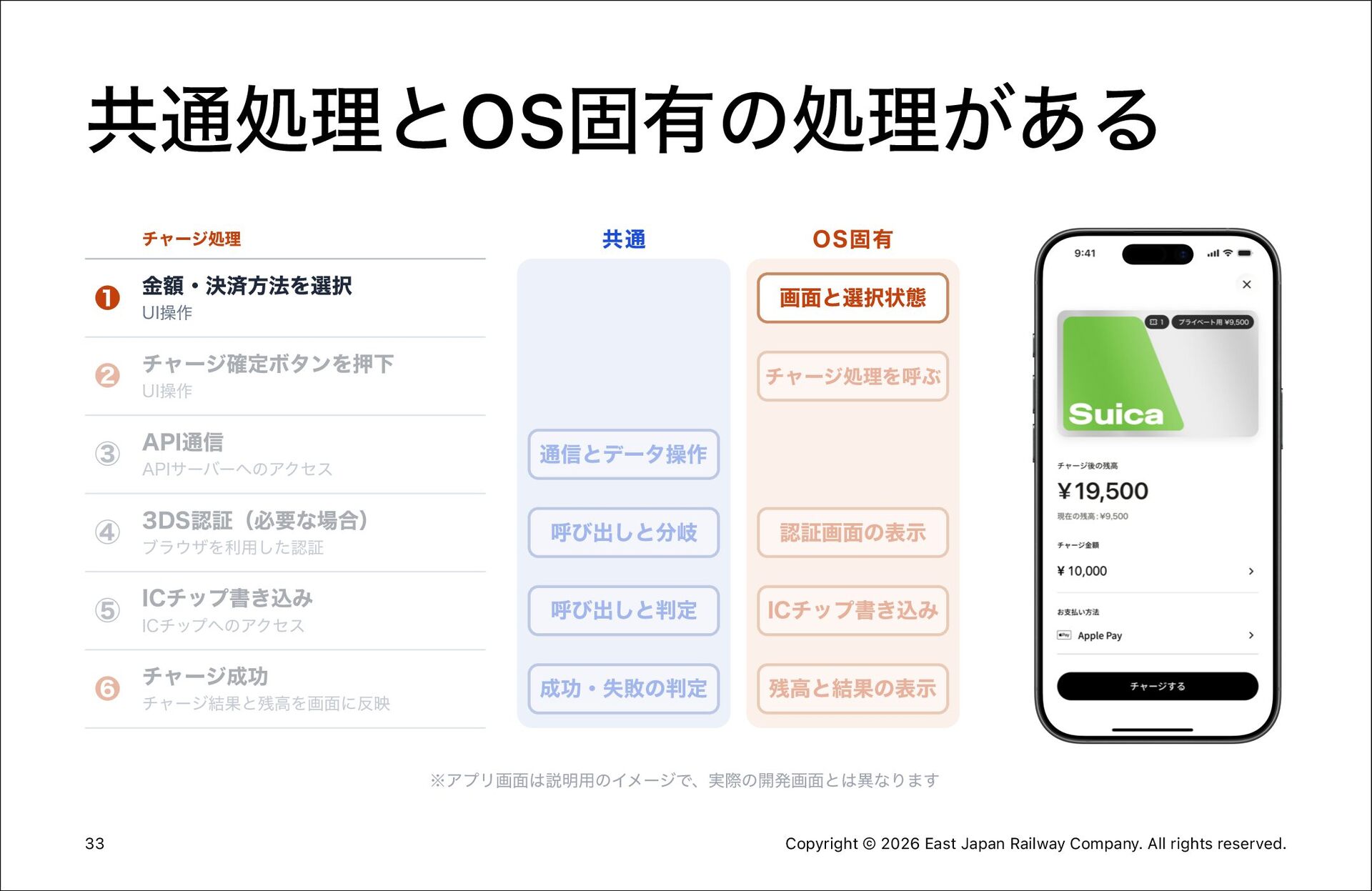

共通処理とOS固有の処理があるチャージ処理 ❶ 金額・決済方法を選択 ❷ チャージ確定ボタンを押下 ③ API通信 ④ 3DS認証（必要な場合）
⑤ ICチップ書き込み ❻ チャージ成功共通画面と選択状態 UI操作チャージ処理を呼ぶ UI操作 APIサーバーへのアクセスブラウザを利用した認証 ICチップへのアクセスチャージ結果と残高を画面に反映 OS固有通信とデータ操作呼び出しと分岐認証画面の表示呼び出しと判定 ICチップ書き込み成功・失敗の判定残高と結果の表示 ※アプリ画面は説明用のイメージで、実際の開発画面とは異なります 32 Copyright © 2026 East Japan Railway Company. All rights reserved.

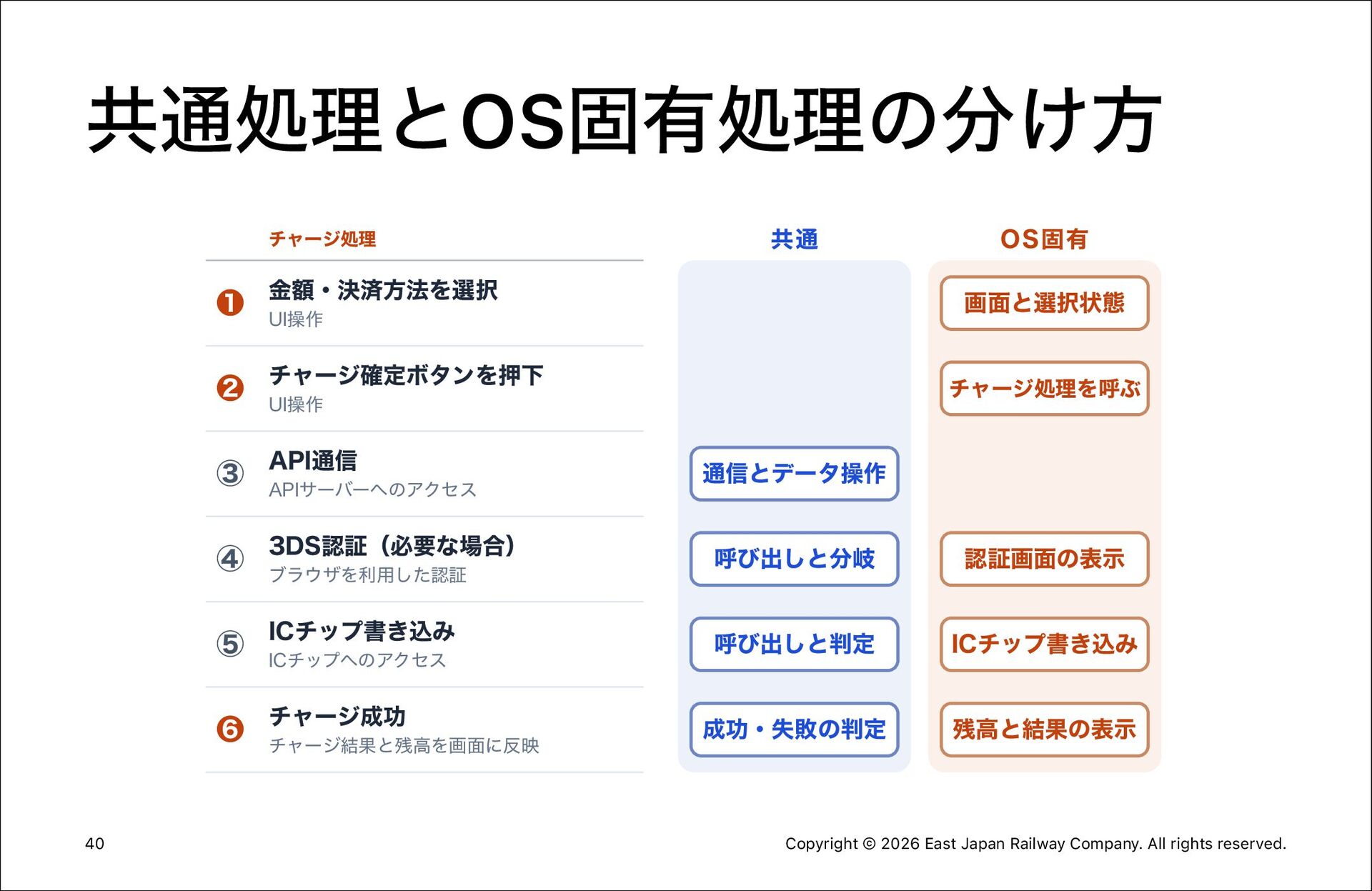

共通処理とOS固有処理の分け方チャージ処理 40 ❶ 金額・決済方法を選択 ❷ チャージ確定ボタンを押下 ③ API通信 ④
3DS認証（必要な場合） ⑤ ICチップ書き込み ❻ チャージ成功共通画面と選択状態 UI操作チャージ処理を呼ぶ UI操作 APIサーバーへのアクセスブラウザを利用した認証 ICチップへのアクセスチャージ結果と残高を画面に反映 OS固有通信とデータ操作呼び出しと分岐認証画面の表示呼び出しと判定 ICチップ書き込み成功・失敗の判定残高と結果の表示 Copyright © 2026 East Japan Railway Company. All rights reserved.

なぜレイヤーを分けたいのか – 人の手を使わずに動作確認をしたい – 自動でテスト可能な構成にしなければいけない – それぞれの処理を差し替えられるようにしなければいけない 41
Copyright © 2026 East Japan Railway Company. All rights reserved.

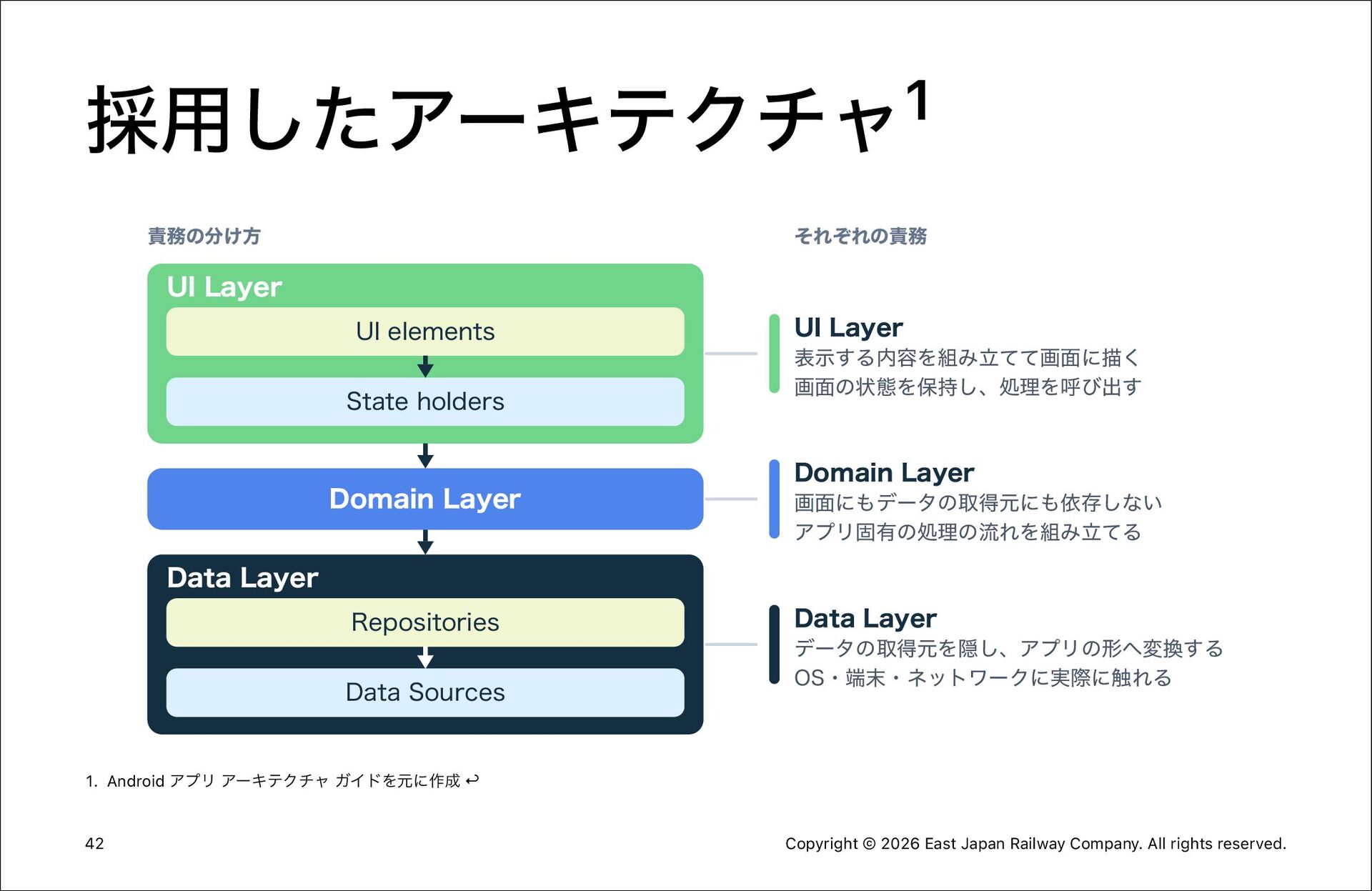

1 採用したアーキテクチャ責務の分け方それぞれの責務 UI Layer UI elements State holders
Domain Layer UI Layer 表示する内容を組み立てて画面に描く画面の状態を保持し、処理を呼び出す Domain Layer 画面にもデータの取得元にも依存しないアプリ固有の処理の流れを組み立てる Data Layer Repositories Data Sources Data Layer データの取得元を隠し、アプリの形へ変換する OS・端末・ネットワークに実際に触れる 1. Android アプリアーキテクチャガイドを元に作成 ↩︎ 42 Copyright © 2026 East Japan Railway Company. All rights reserved.

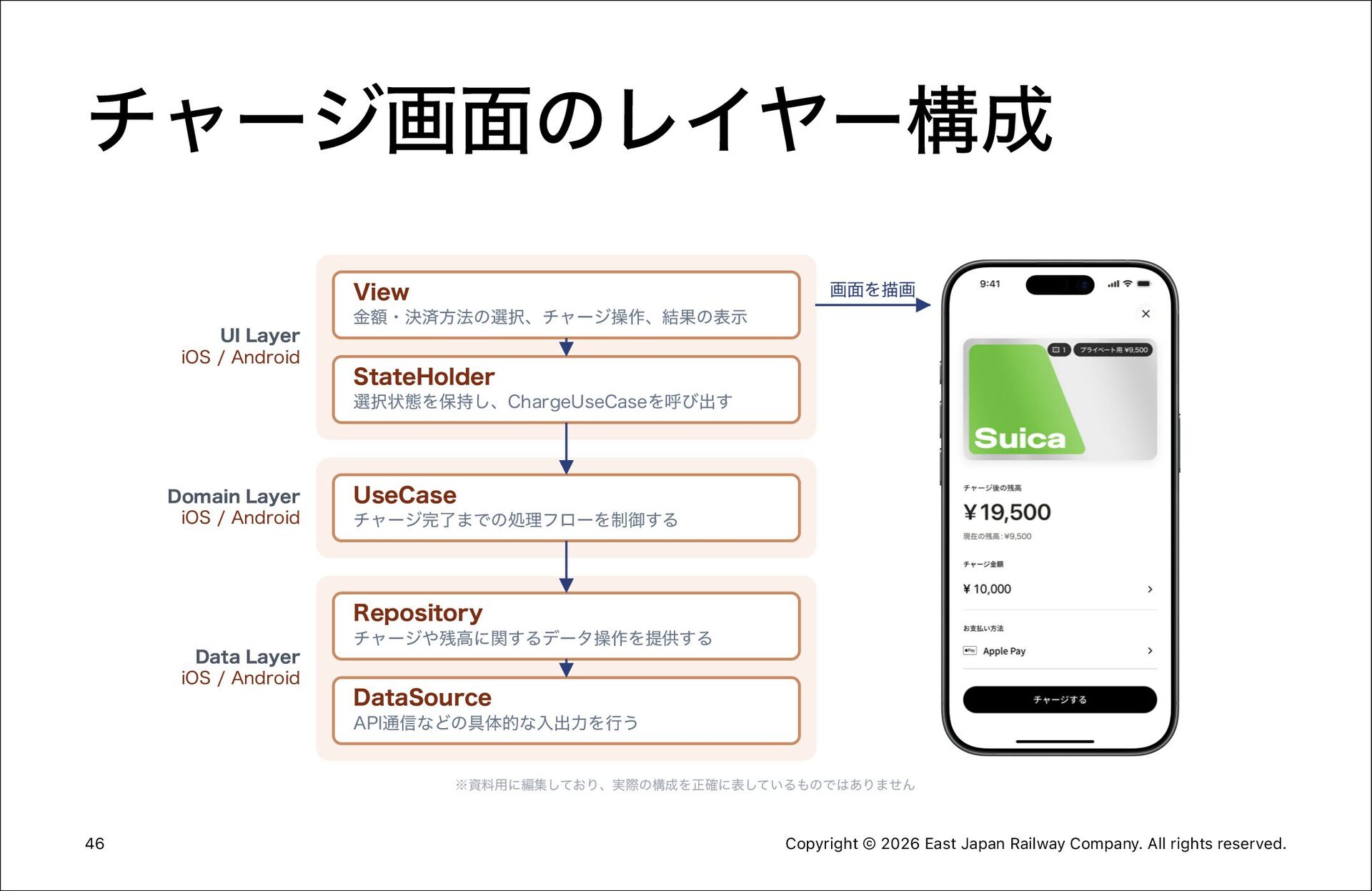

チャージ画面のレイヤー構成 View UI Layer iOS / Android 金額・決済方法の選択、チャージ操作、結果の表示画面を描画 StateHolder
選択状態を保持し、ChargeUseCaseを呼び出す Domain Layer iOS / Android UseCase チャージ完了までの処理フローを制御する Repository Data Layer iOS / Android チャージや残高に関するデータ操作を提供する DataSource API通信などの具体的な入出力を行う ※資料用に編集しており、実際の構成を正確に表しているものではありません 46 Copyright © 2026 East Japan Railway Company. All rights reserved.

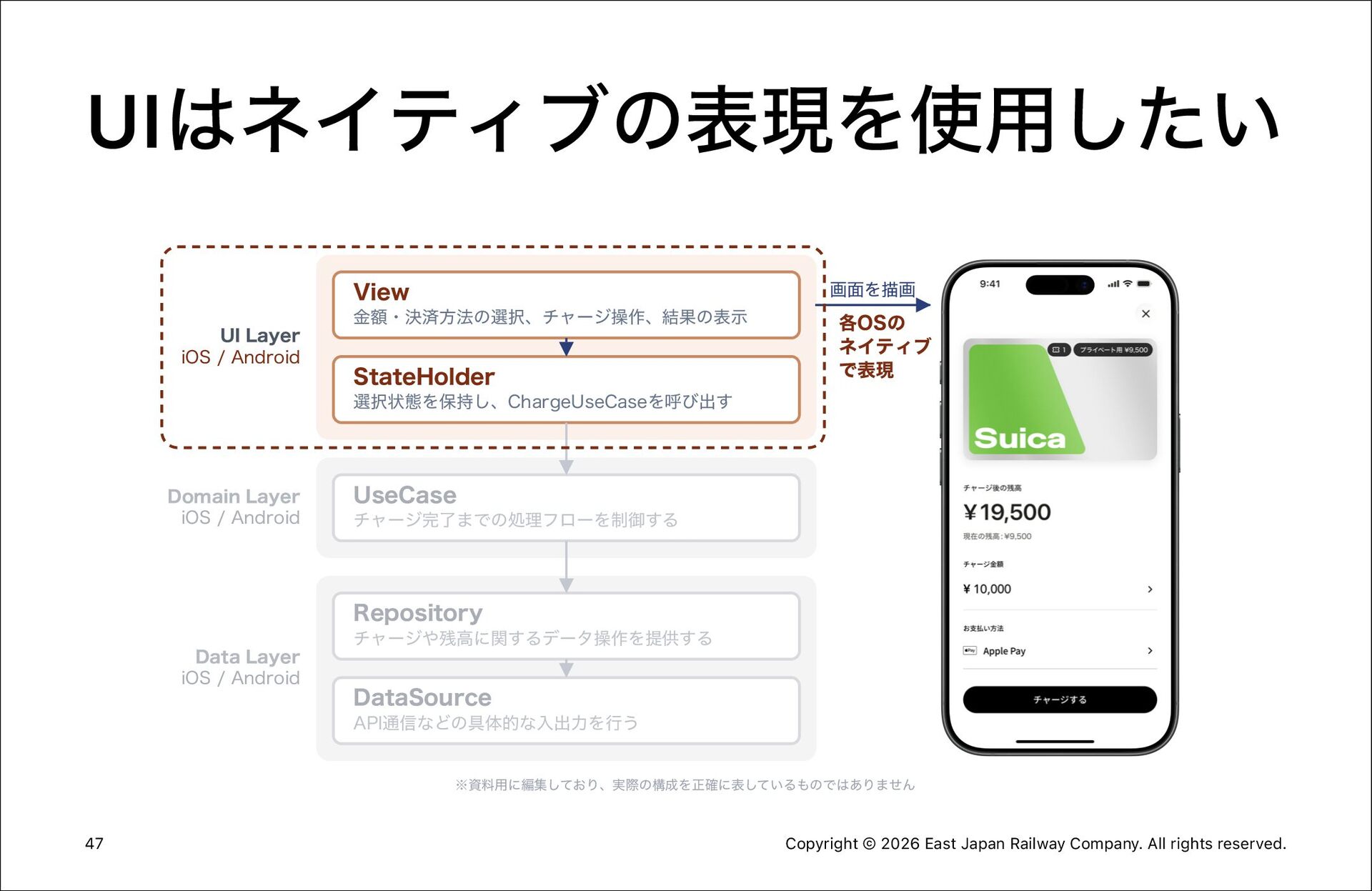

UIはネイティブの表現を使用したい View UI Layer iOS / Android 金額・決済方法の選択、チャージ操作、結果の表示 StateHolder 画面を描画
各OSのネイティブで表現選択状態を保持し、ChargeUseCaseを呼び出す Domain Layer iOS / Android UseCase チャージ完了までの処理フローを制御する Repository Data Layer iOS / Android チャージや残高に関するデータ操作を提供する DataSource API通信などの具体的な入出力を行う ※資料用に編集しており、実際の構成を正確に表しているものではありません 47 Copyright © 2026 East Japan Railway Company. All rights reserved.

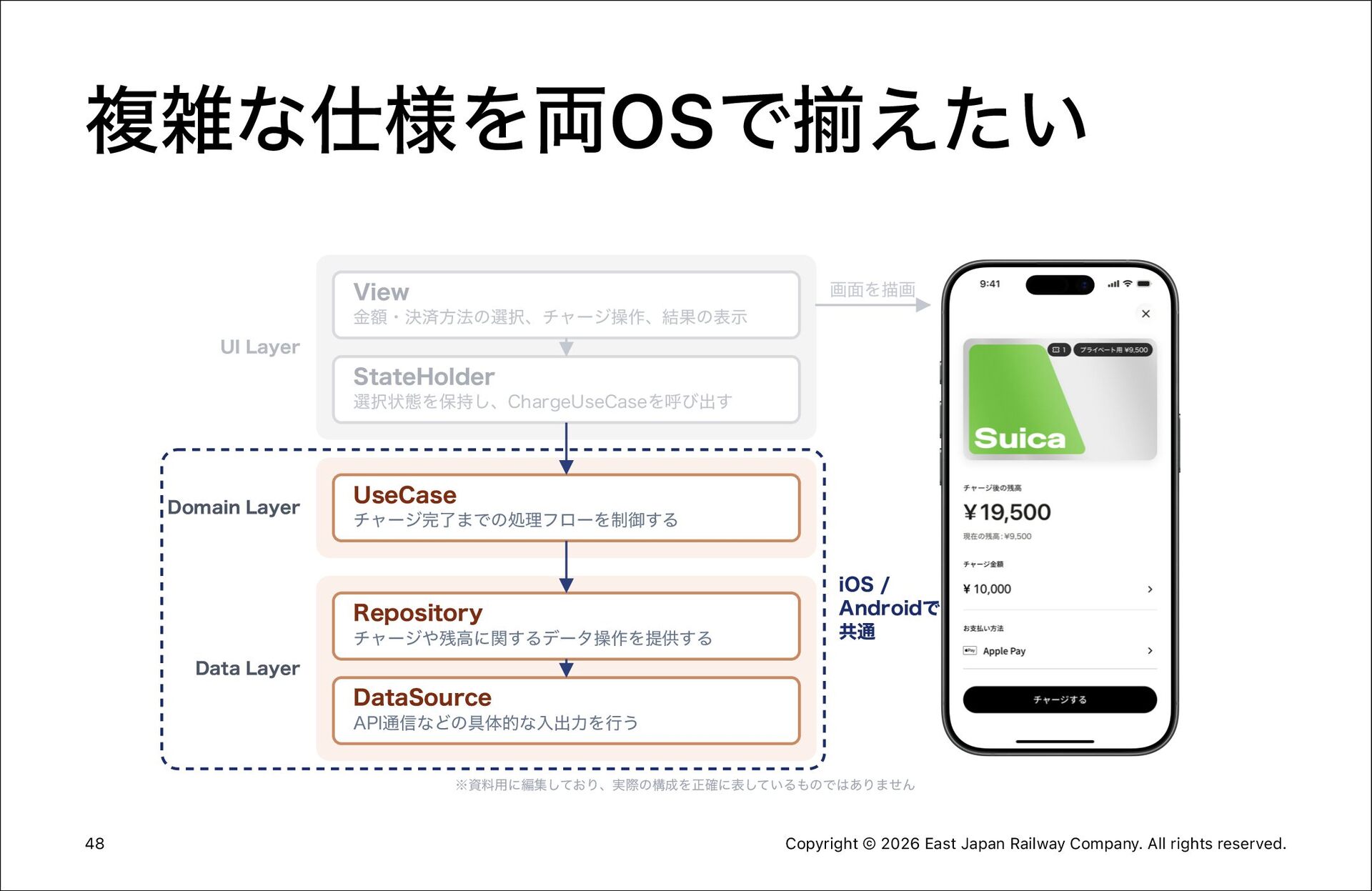

複雑な仕様を両OSで揃えたい View 金額・決済方法の選択、チャージ操作、結果の表示 UI Layer 画面を描画 StateHolder 選択状態を保持し、ChargeUseCaseを呼び出す Domain Layer
UseCase チャージ完了までの処理フローを制御する Repository チャージや残高に関するデータ操作を提供する Data Layer iOS / Androidで共通 DataSource API通信などの具体的な入出力を行う ※資料用に編集しており、実際の構成を正確に表しているものではありません 48 Copyright © 2026 East Japan Railway Company. All rights reserved.

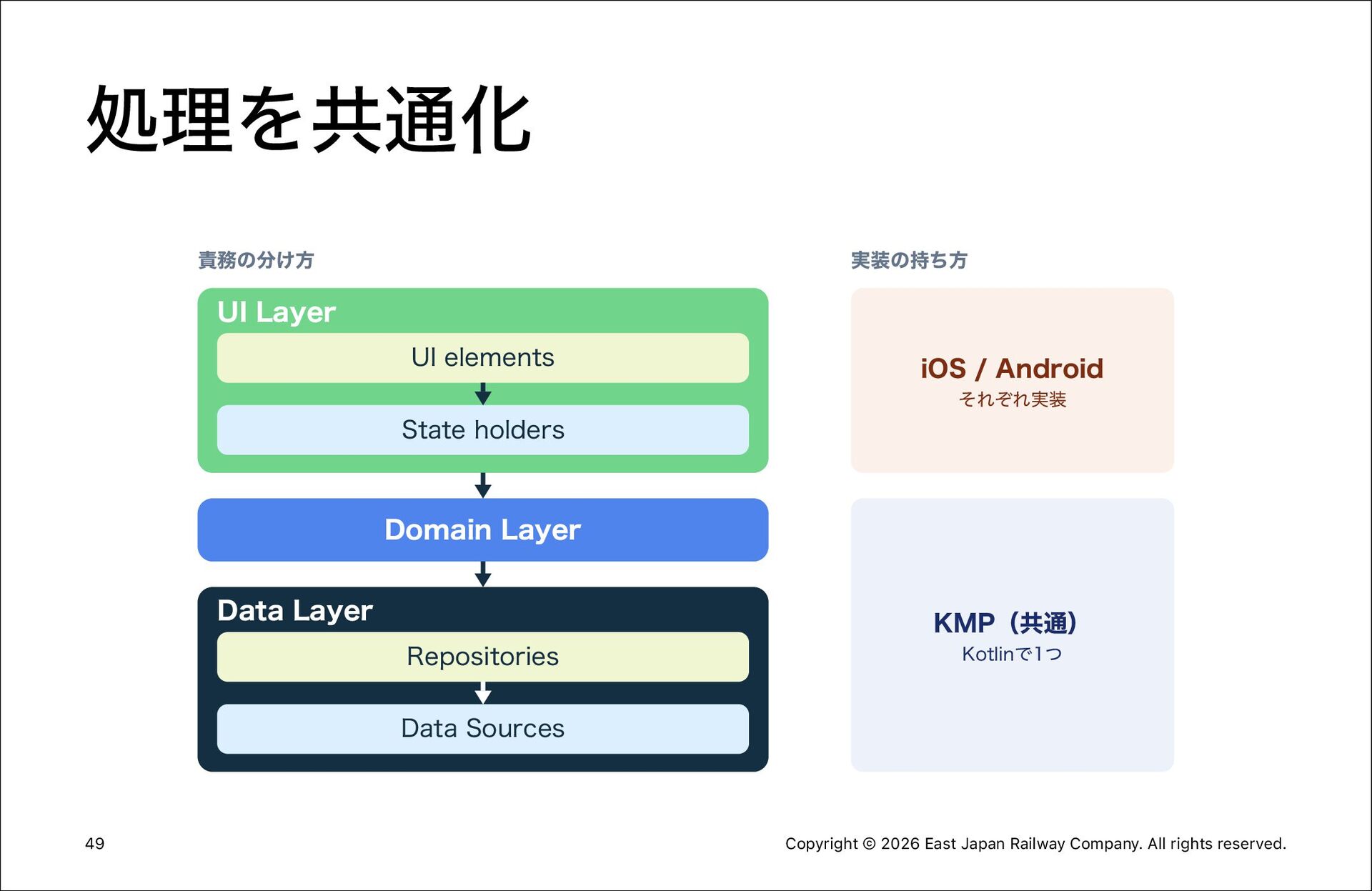

処理を共通化責務の分け方実装の持ち方 UI Layer UI elements State holders iOS
/ Android それぞれ実装 Domain Layer Data Layer Repositories KMP（共通） Kotlinで1つ Data Sources 49 Copyright © 2026 East Japan Railway Company. All rights reserved.

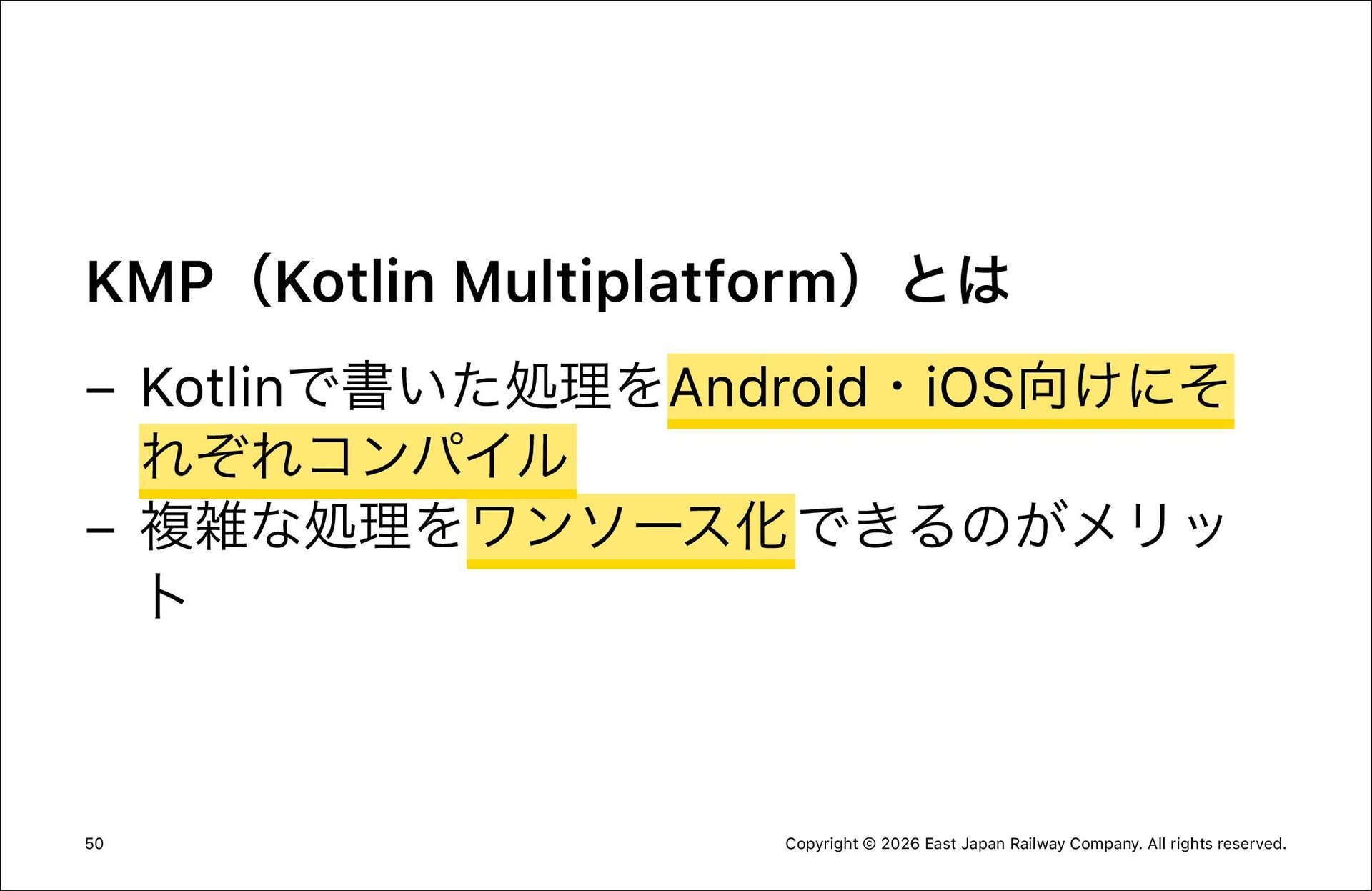

KMP（Kotlin Multiplatform）とは – Kotlinで書いた処理をAndroid・iOS向けにそれぞれコンパイル – 複雑な処理をワンソース化できるのがメリット 50
Copyright © 2026 East Japan Railway Company. All rights reserved.

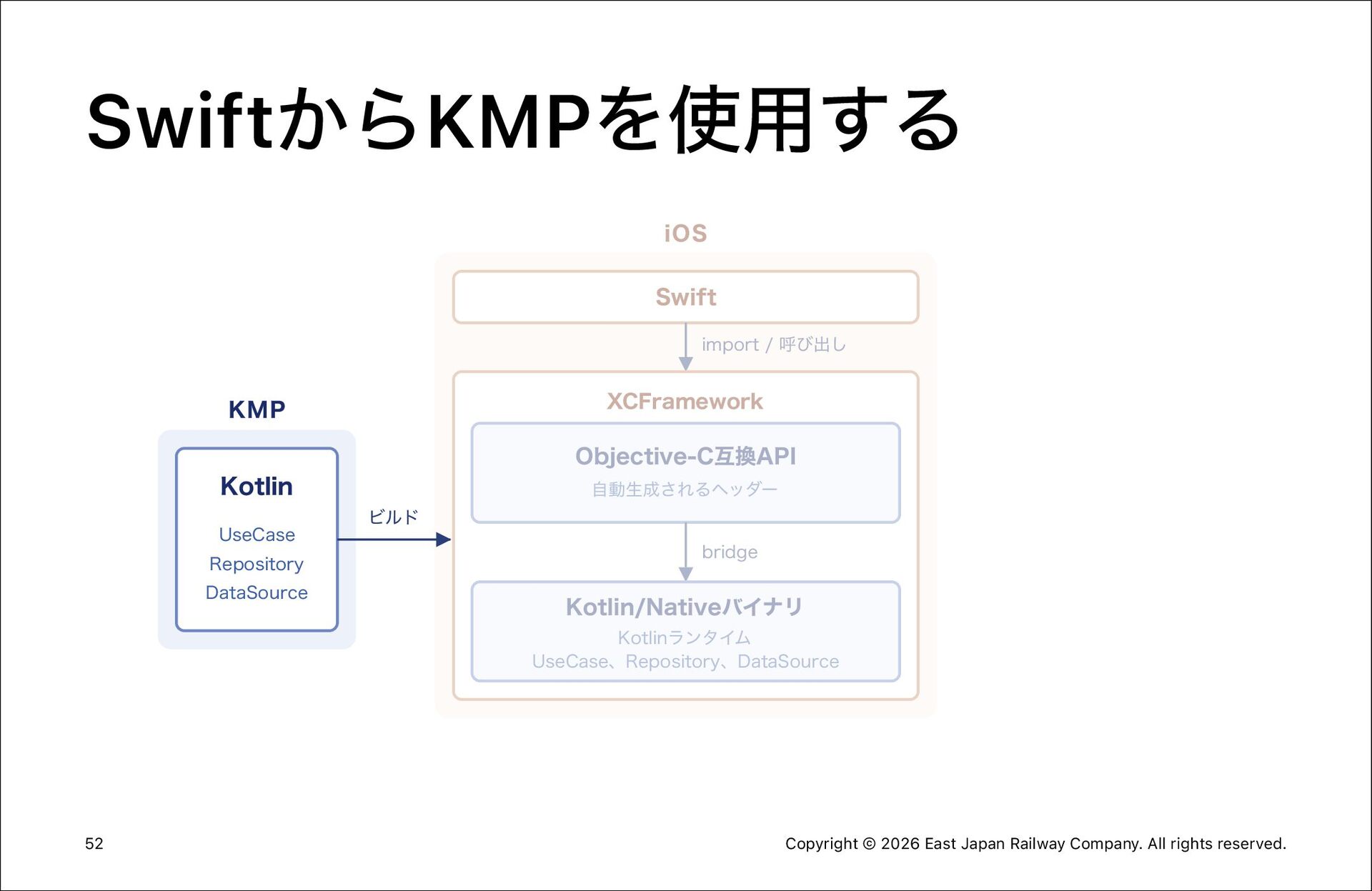

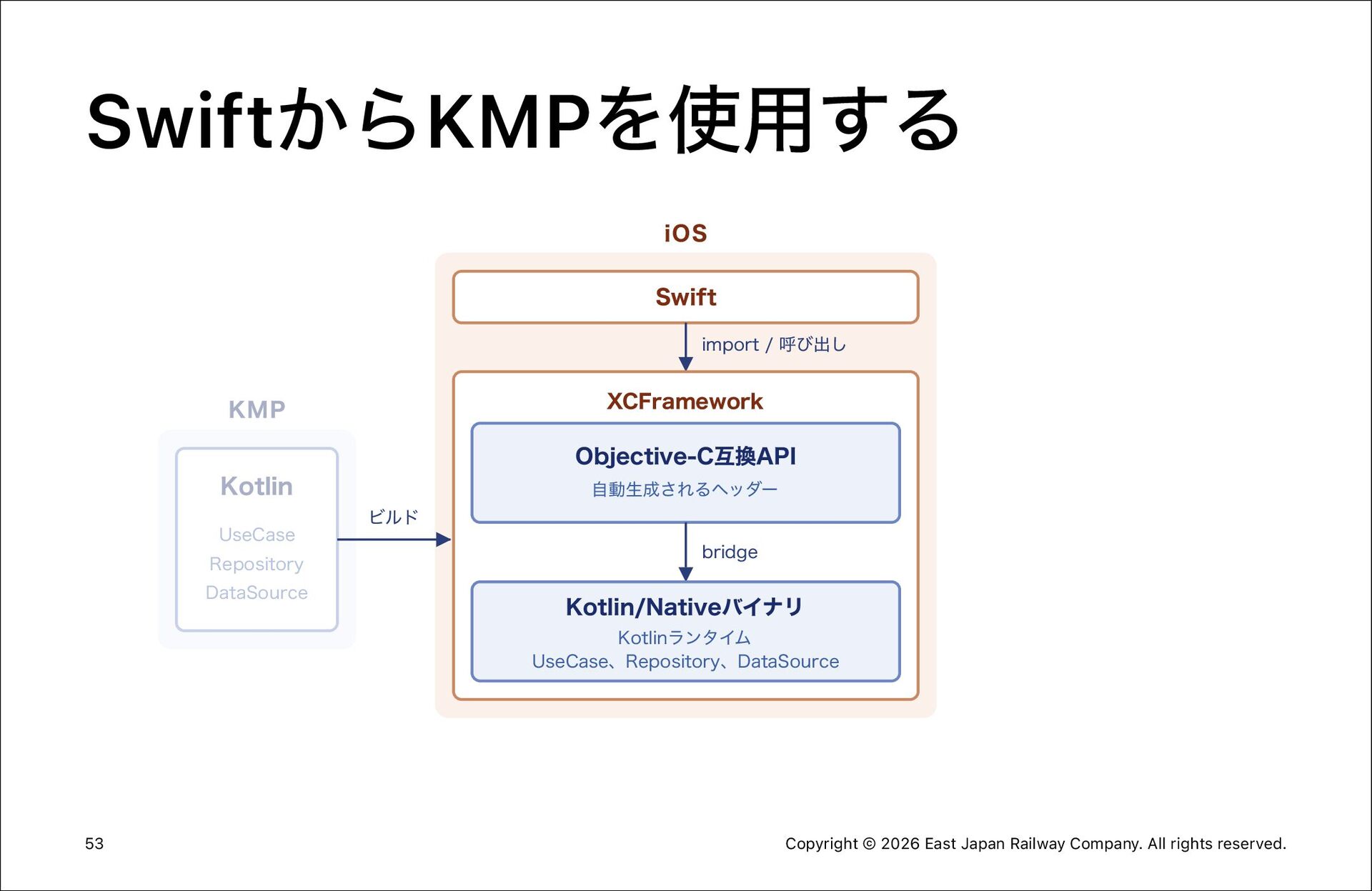

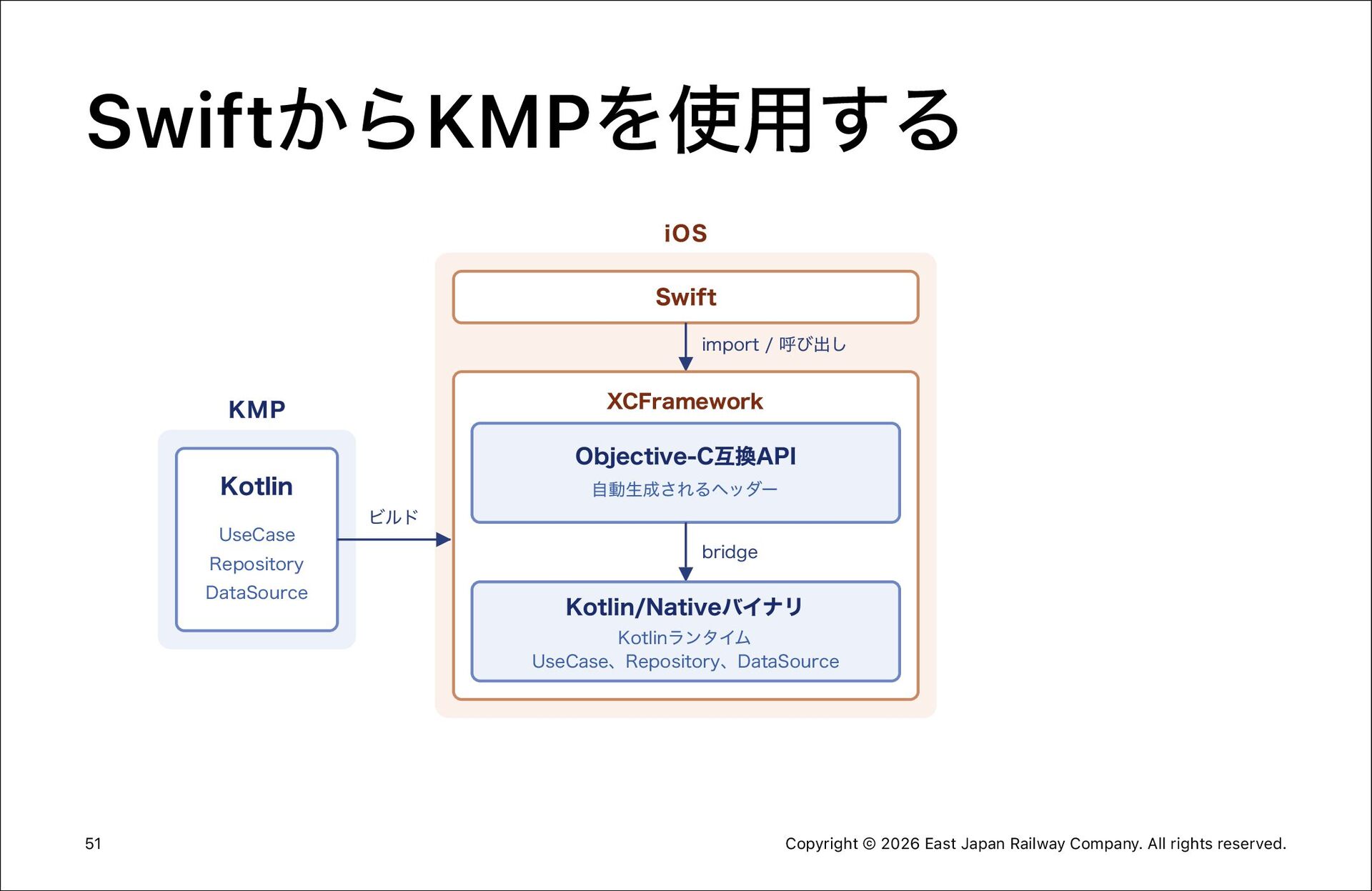

SwiftからKMPを使用する iOS Swift import / 呼び出し XCFramework KMP Kotlin UseCase
Repository DataSource Objective-C互換API ビルド自動生成されるヘッダー bridge Kotlin/Nativeバイナリ Kotlinランタイム UseCase、Repository、DataSource 51 Copyright © 2026 East Japan Railway Company. All rights reserved.

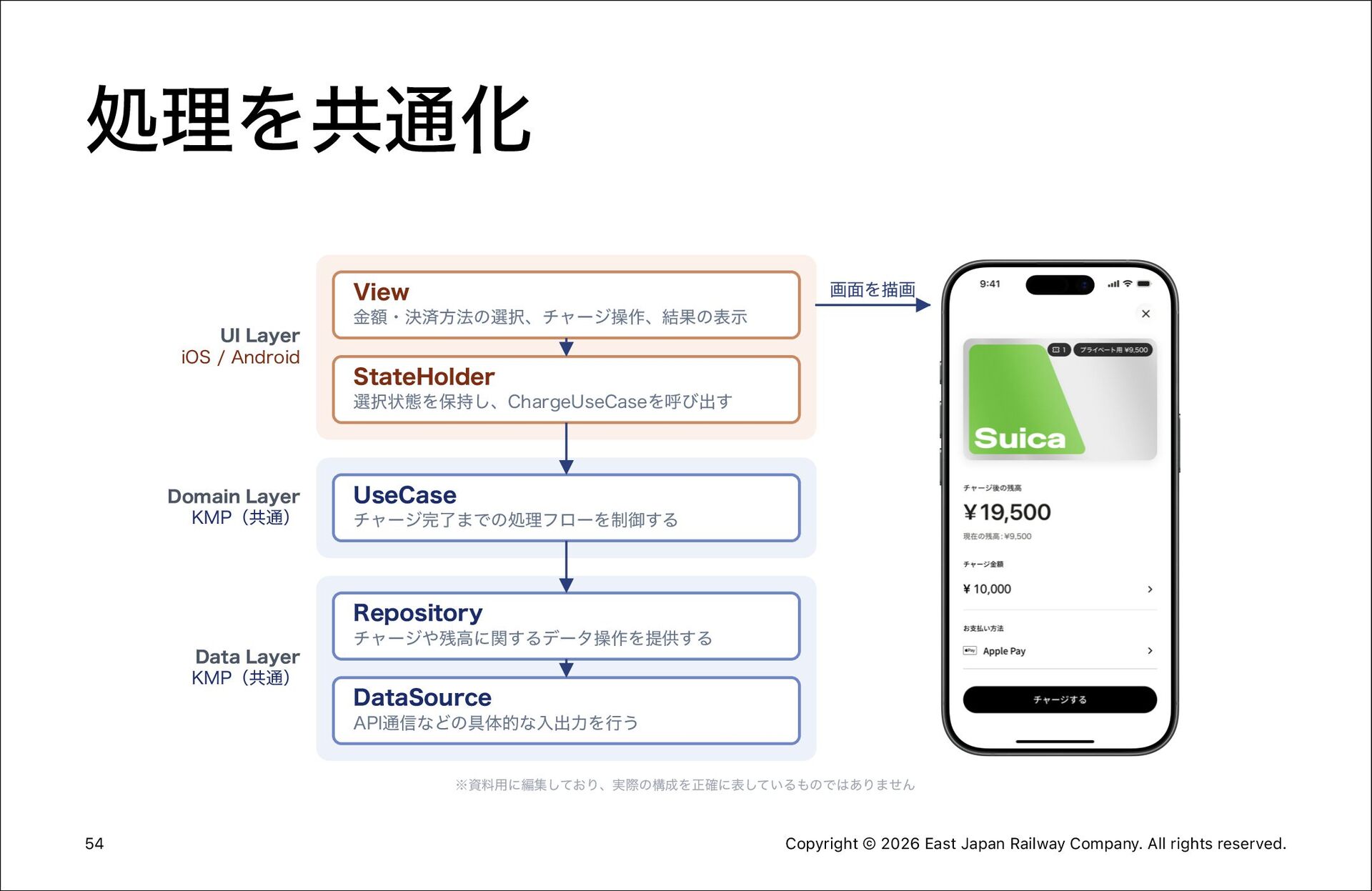

処理を共通化 View UI Layer iOS / Android 金額・決済方法の選択、チャージ操作、結果の表示画面を描画 StateHolder
選択状態を保持し、ChargeUseCaseを呼び出す Domain Layer KMP（共通） UseCase チャージ完了までの処理フローを制御する Repository Data Layer KMP（共通）チャージや残高に関するデータ操作を提供する DataSource API通信などの具体的な入出力を行う ※資料用に編集しており、実際の構成を正確に表しているものではありません 54 Copyright © 2026 East Japan Railway Company. All rights reserved.

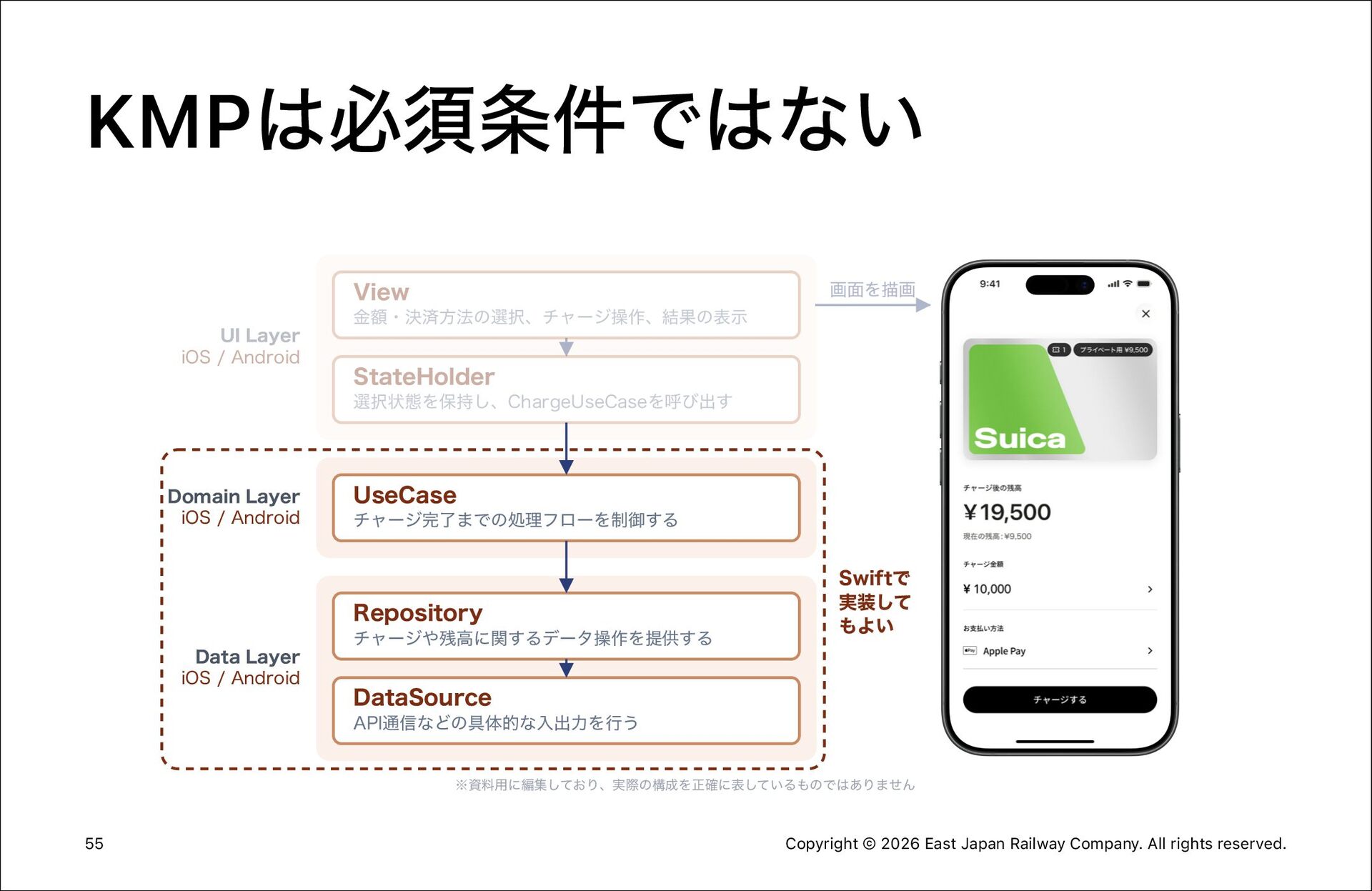

KMPは必須条件ではない View UI Layer iOS / Android 金額・決済方法の選択、チャージ操作、結果の表示画面を描画 StateHolder
選択状態を保持し、ChargeUseCaseを呼び出す Domain Layer iOS / Android UseCase チャージ完了までの処理フローを制御する Repository Data Layer iOS / Android チャージや残高に関するデータ操作を提供する Swiftで実装してもよい DataSource API通信などの具体的な入出力を行う ※資料用に編集しており、実際の構成を正確に表しているものではありません 55 Copyright © 2026 East Japan Railway Company. All rights reserved.

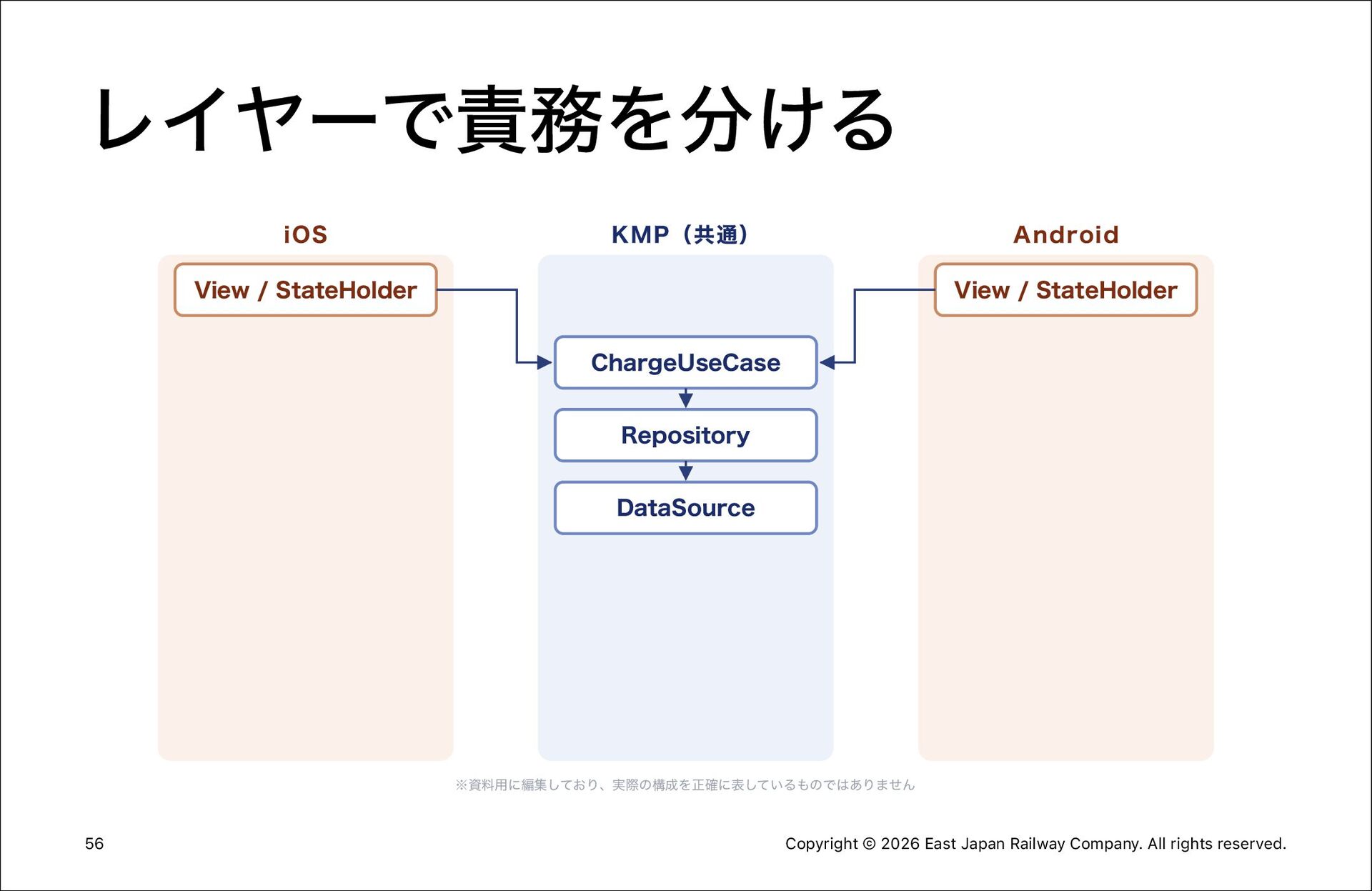

レイヤーで責務を分ける iOS KMP（共通） Android View / StateHolder View / StateHolder
ChargeUseCase Repository DataSource ※資料用に編集しており、実際の構成を正確に表しているものではありません 56 Copyright © 2026 East Japan Railway Company. All rights reserved.

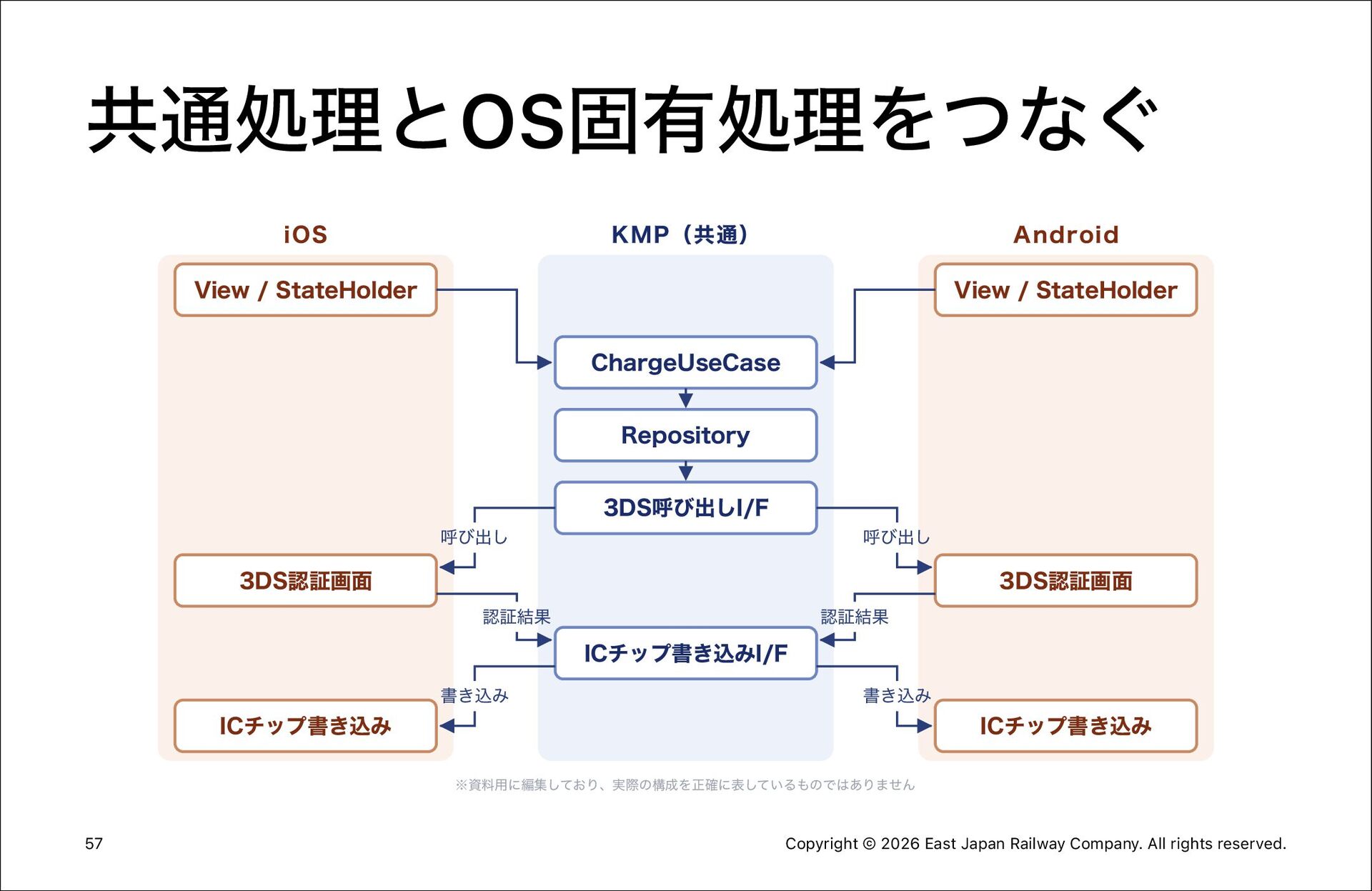

共通処理とOS固有処理をつなぐ iOS KMP（共通） Android View / StateHolder View / StateHolder
ChargeUseCase Repository 呼び出し 3DS呼び出しI/F 呼び出し 3DS認証画面 3DS認証画面認証結果認証結果 ICチップ書き込みI/F 書き込み書き込み ICチップ書き込み ICチップ書き込み ※資料用に編集しており、実際の構成を正確に表しているものではありません 57 Copyright © 2026 East Japan Railway Company. All rights reserved.

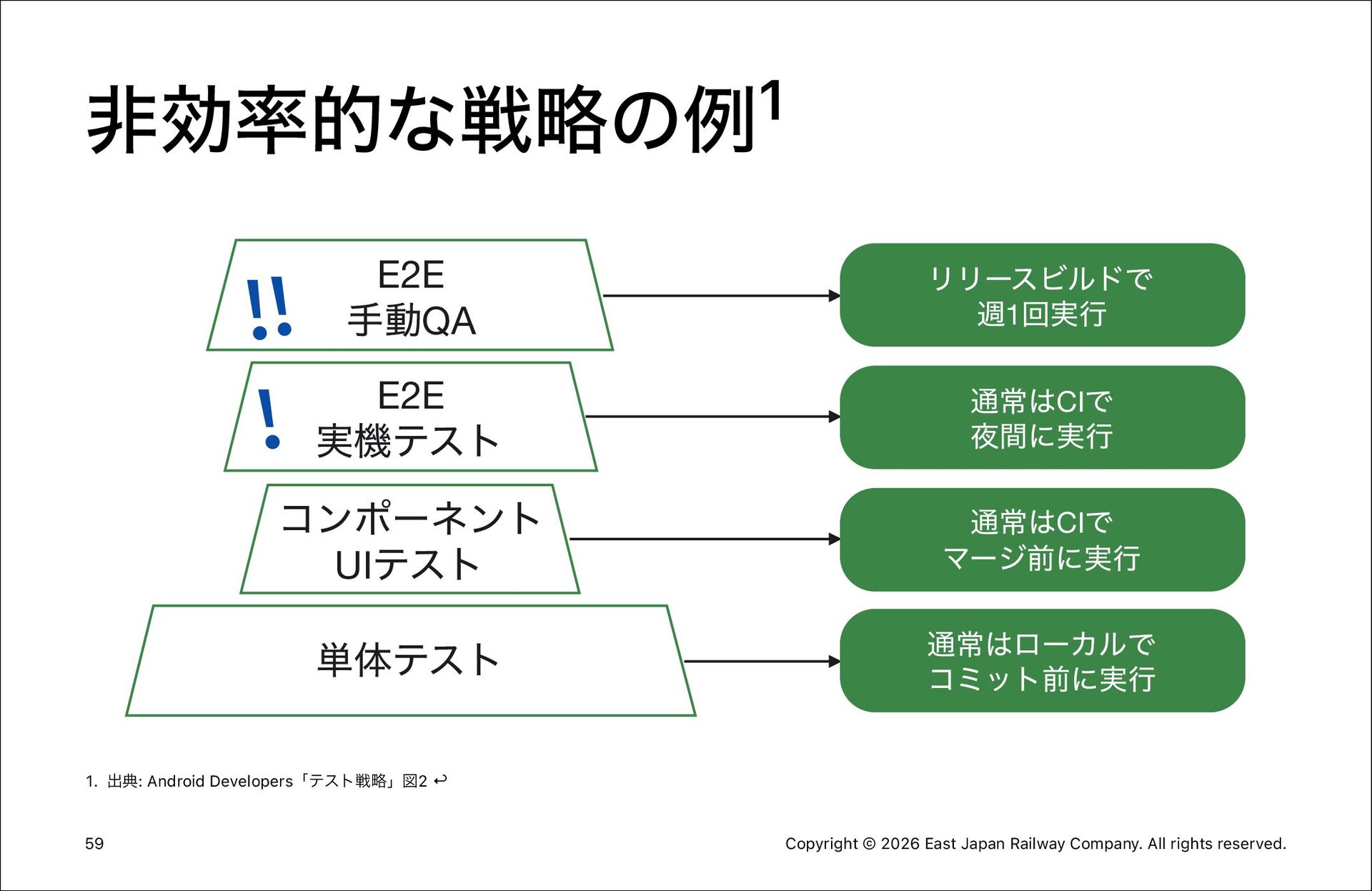

1 非効率的な戦略の例 E2E 手動QA リリースビルドで週1回実行 E2E 実機テスト通常はCIで夜間に実行
コンポーネント UIテスト通常はCIでマージ前に実行単体テスト通常はローカルでコミット前に実行 1. 出典: Android Developers「テスト戦略」図2 ↩︎ 59 Copyright © 2026 East Japan Railway Company. All rights reserved.

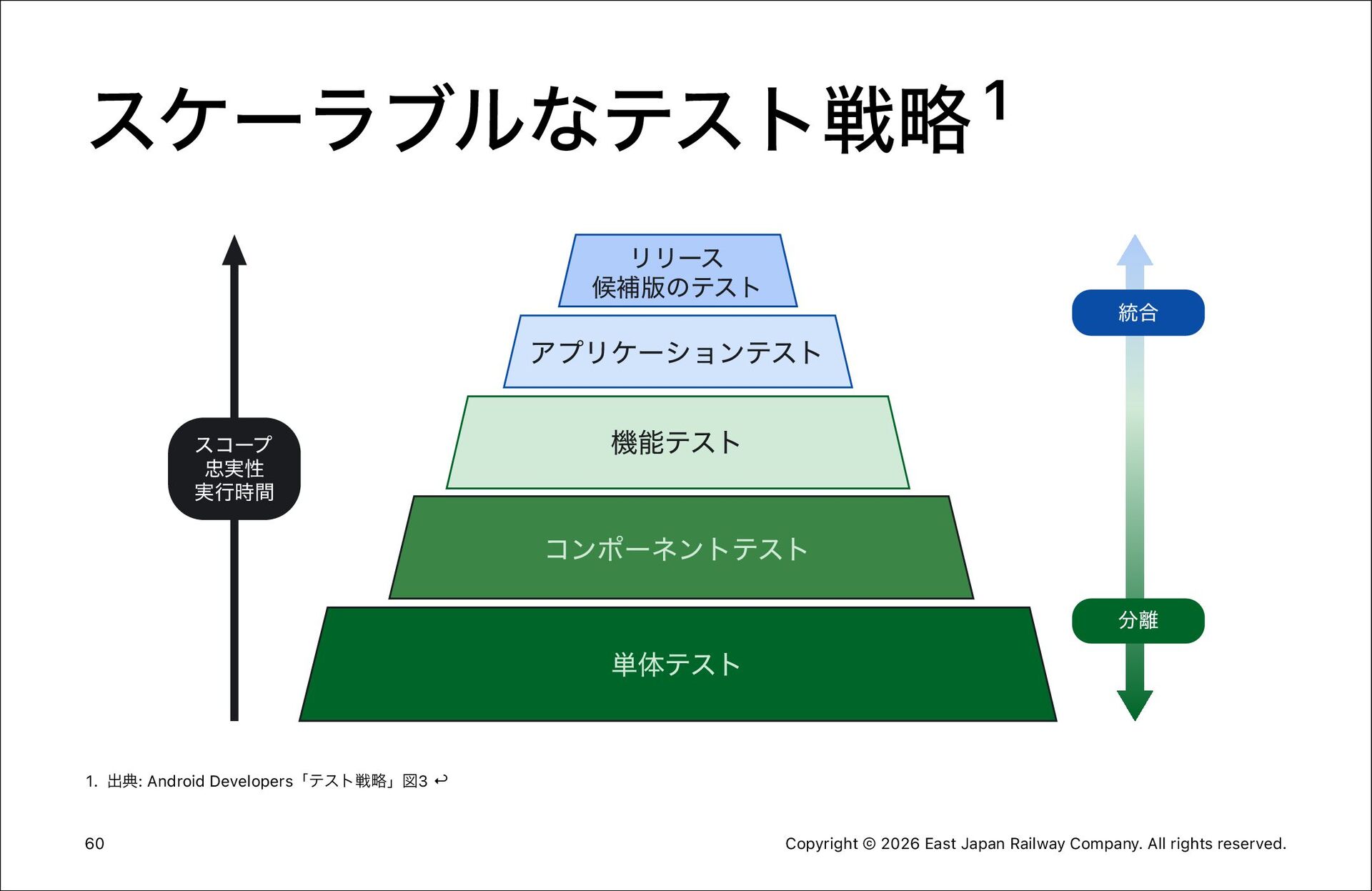

1 スケーラブルなテスト戦略リリース候補版のテスト統合アプリケーションテストスコープ忠実性実行時間機能テスト
コンポーネントテスト分離単体テスト 1. 出典: Android Developers「テスト戦略」図3 ↩︎ 60 Copyright © 2026 East Japan Railway Company. All rights reserved.

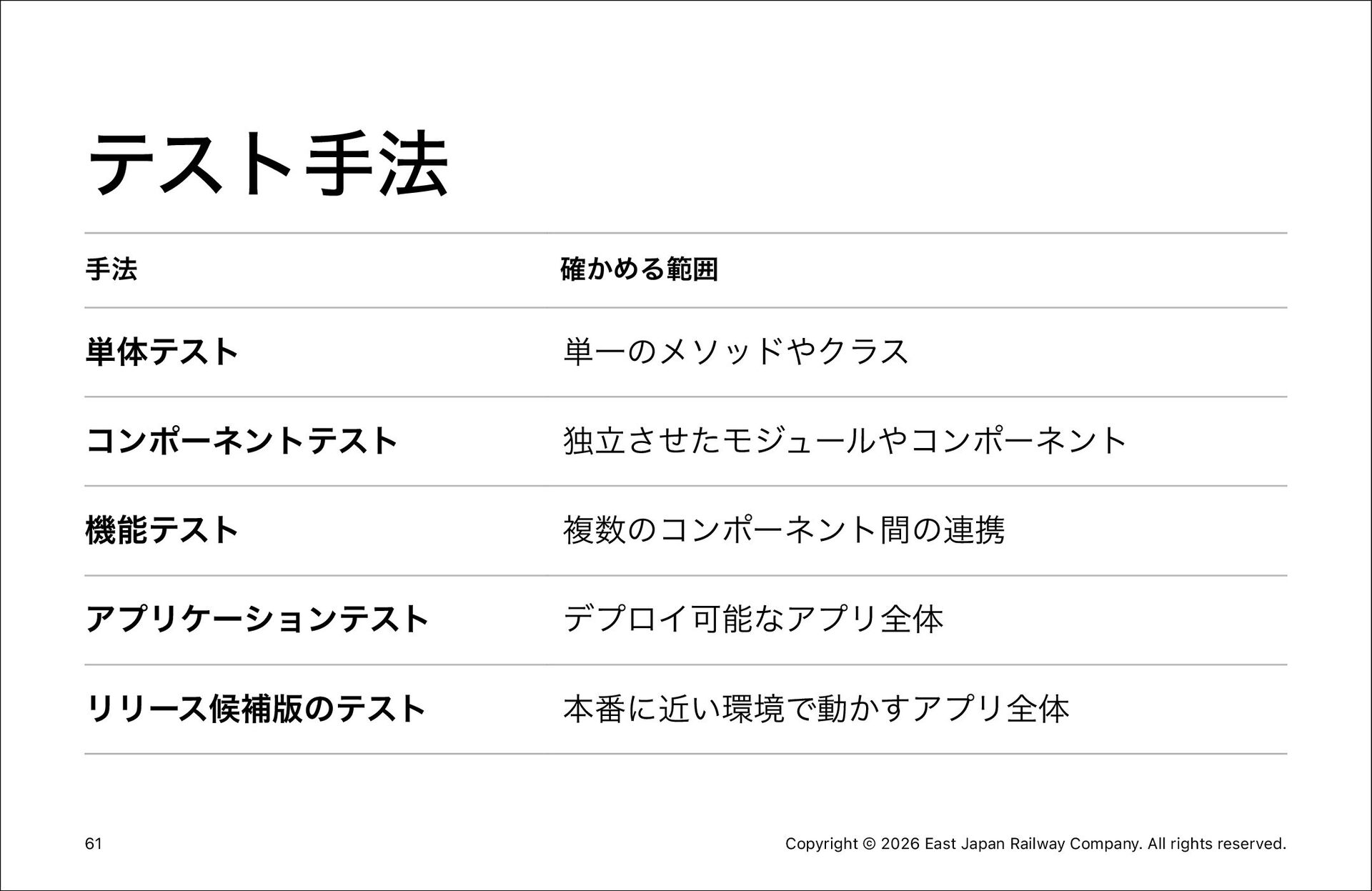

テスト手法手法確かめる範囲単体テスト単一のメソッドやクラスコンポーネントテスト独立させたモジュールやコンポーネント機能テスト複数のコンポーネント間の連携アプリケーションテスト
デプロイ可能なアプリ全体リリース候補版のテスト本番に近い環境で動かすアプリ全体 61 Copyright © 2026 East Japan Railway Company. All rights reserved.

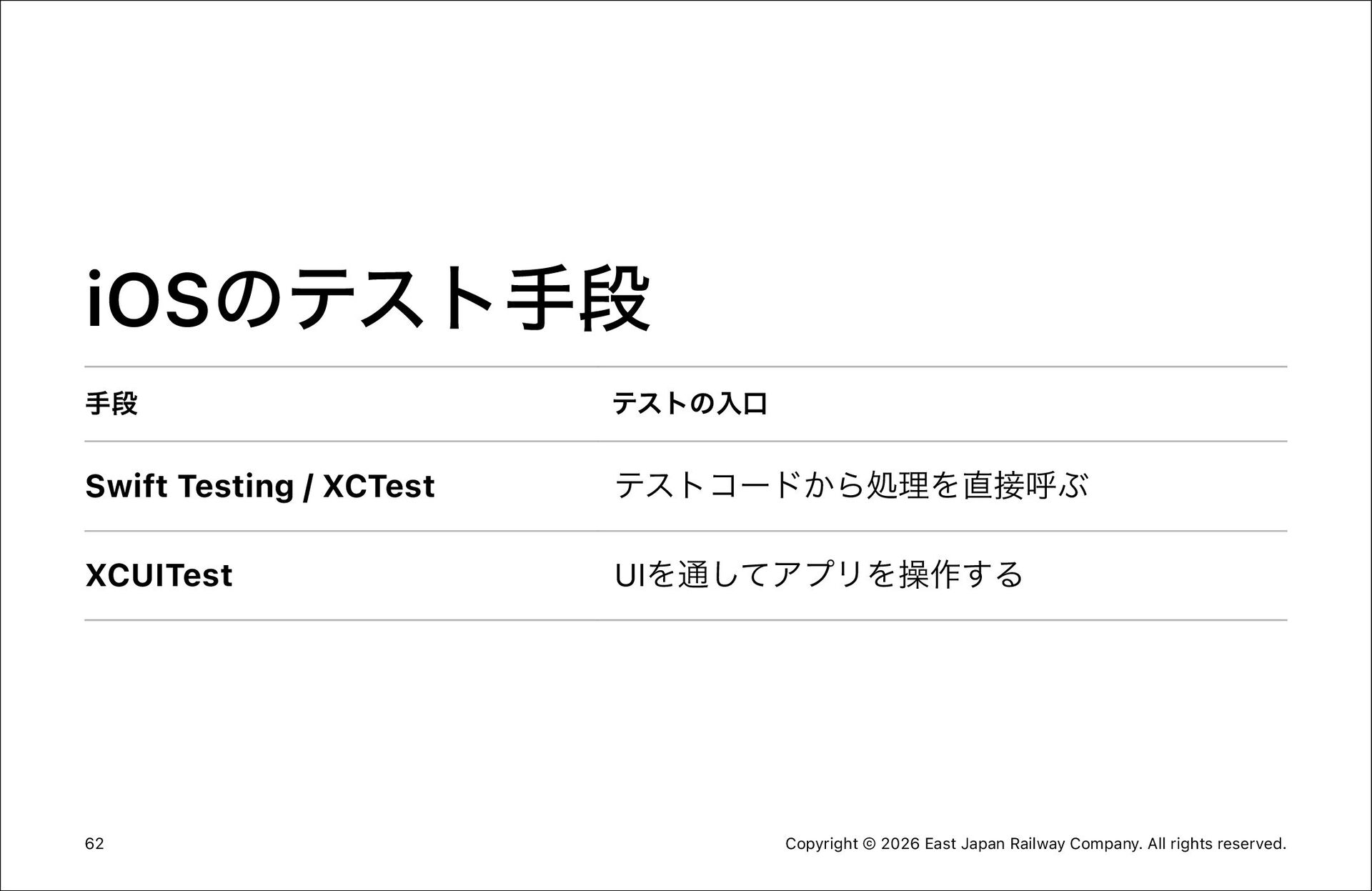

iOSのテスト手段手段テストの入口 Swift Testing / XCTest テストコードから処理を直接呼ぶ XCUITest UIを通してアプリを操作する

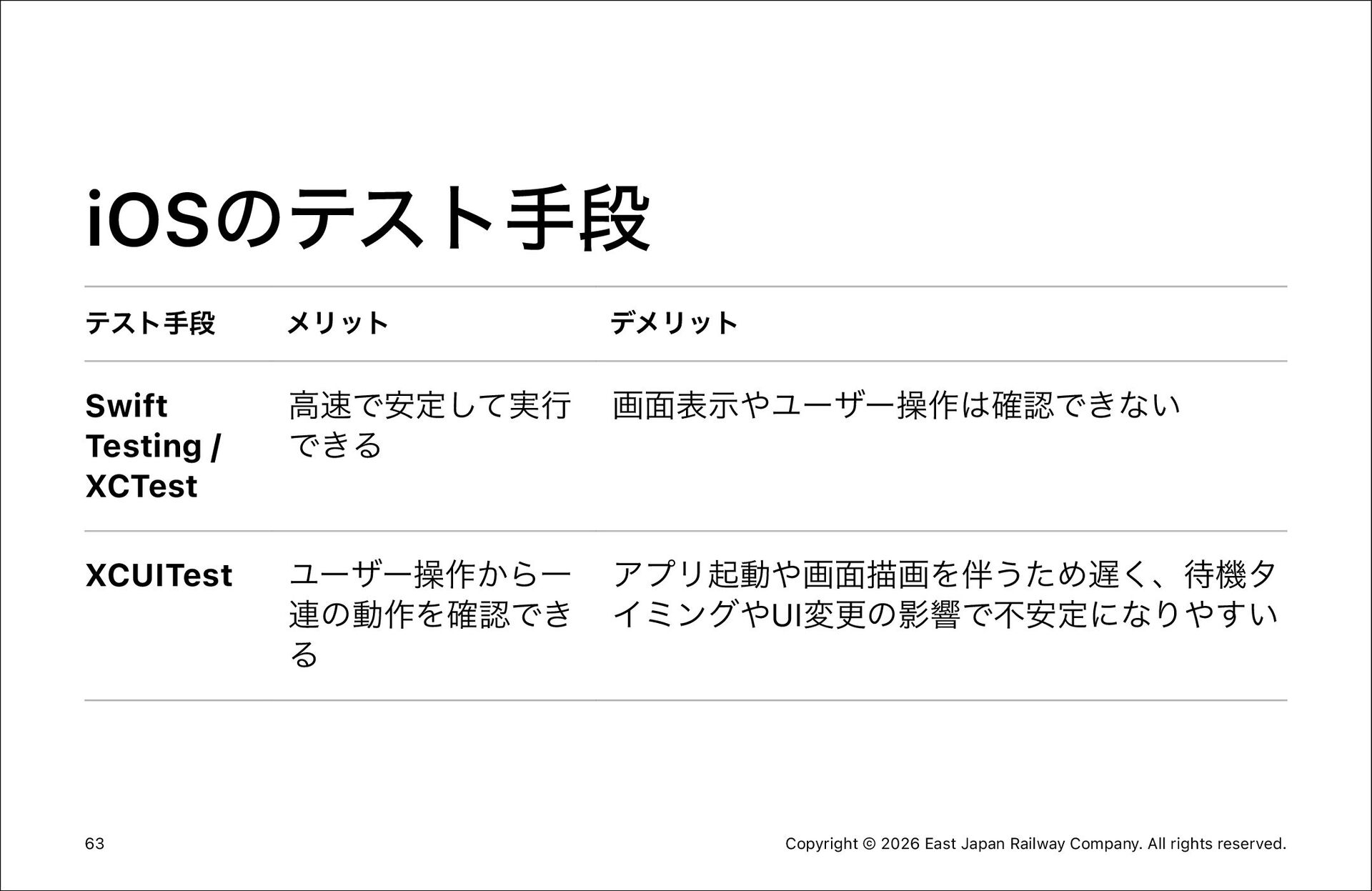

iOSのテスト手段テスト手段メリットデメリット Swift Testing / XCTest 高速で安定して実行できる
画面表示やユーザー操作は確認できない XCUITest ユーザー操作から一連の動作を確認できるアプリ起動や画面描画を伴うため遅く、待機タイミングやUI変更の影響で不安定になりやすい 63 Copyright © 2026 East Japan Railway Company. All rights reserved.

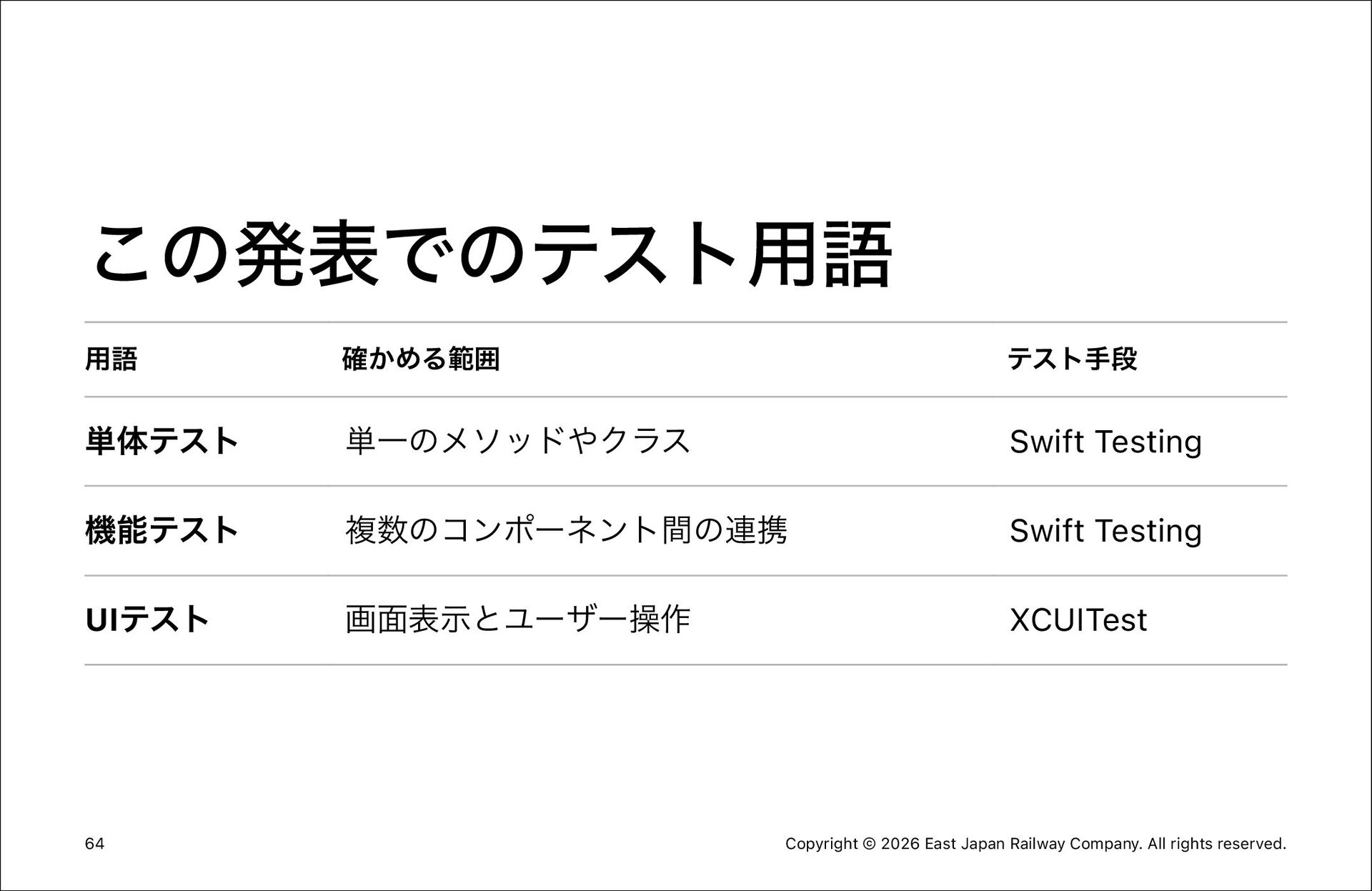

この発表でのテスト用語用語確かめる範囲テスト手段単体テスト単一のメソッドやクラス Swift Testing 機能テスト複数のコンポーネント間の連携
Swift Testing UIテスト画面表示とユーザー操作 XCUITest 64 Copyright © 2026 East Japan Railway Company. All rights reserved.

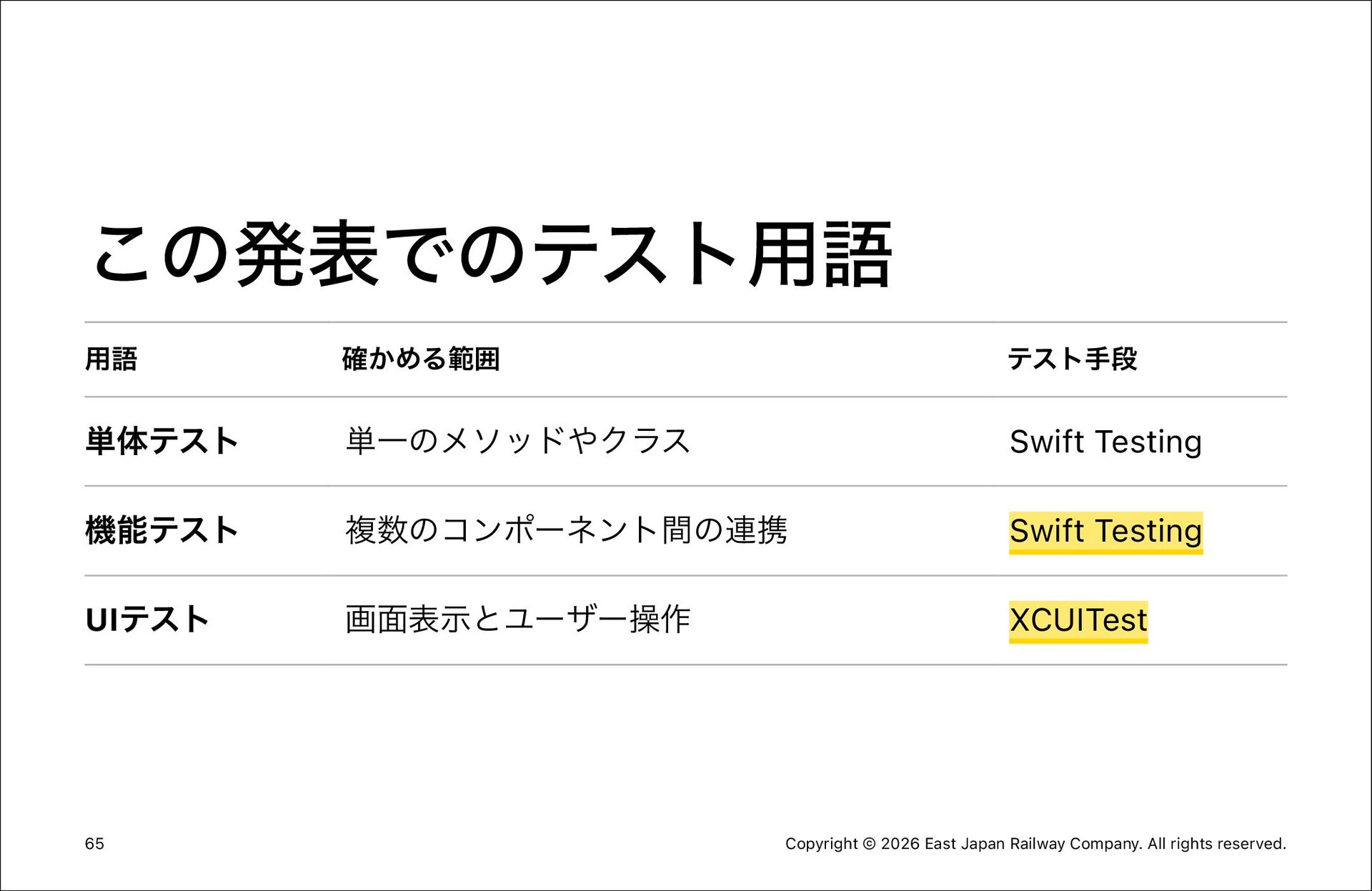

この発表でのテスト用語用語確かめる範囲テスト手段単体テスト単一のメソッドやクラス Swift Testing 機能テスト複数のコンポーネント間の連携
Swift Testing UIテスト画面表示とユーザー操作 XCUITest 65 Copyright © 2026 East Japan Railway Company. All rights reserved.

各レイヤーのテスト責務 66 Copyright © 2026 East Japan Railway Company. All
rights reserved.

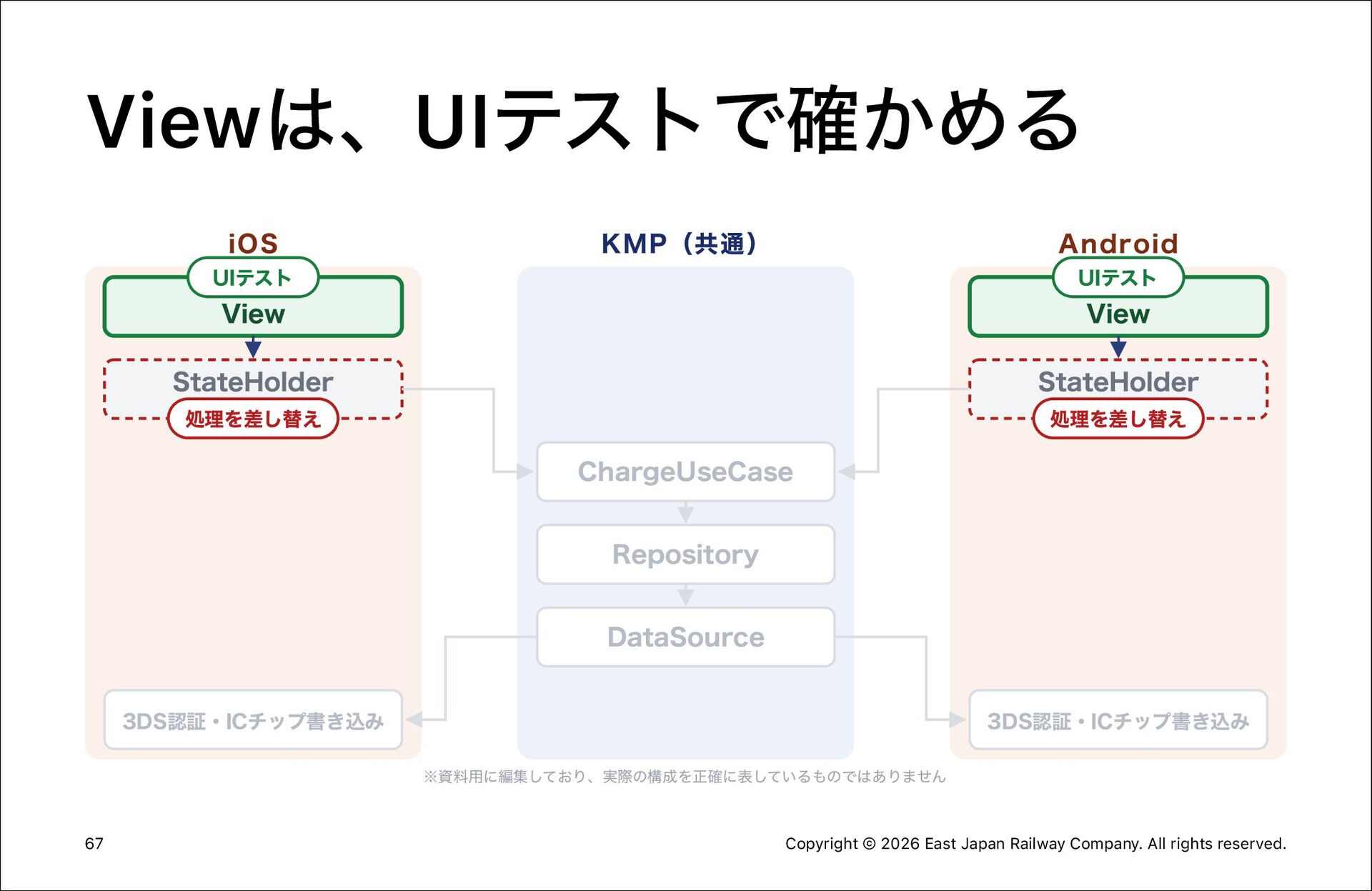

Viewは、UIテストで確かめる iOS UIテスト KMP（共通） Android UIテスト View View StateHolder StateHolder
処理を差し替え処理を差し替え ChargeUseCase Repository DataSource 3DS認証・ICチップ書き込み 3DS認証・ICチップ書き込み ※資料用に編集しており、実際の構成を正確に表しているものではありません 67 Copyright © 2026 East Japan Railway Company. All rights reserved.

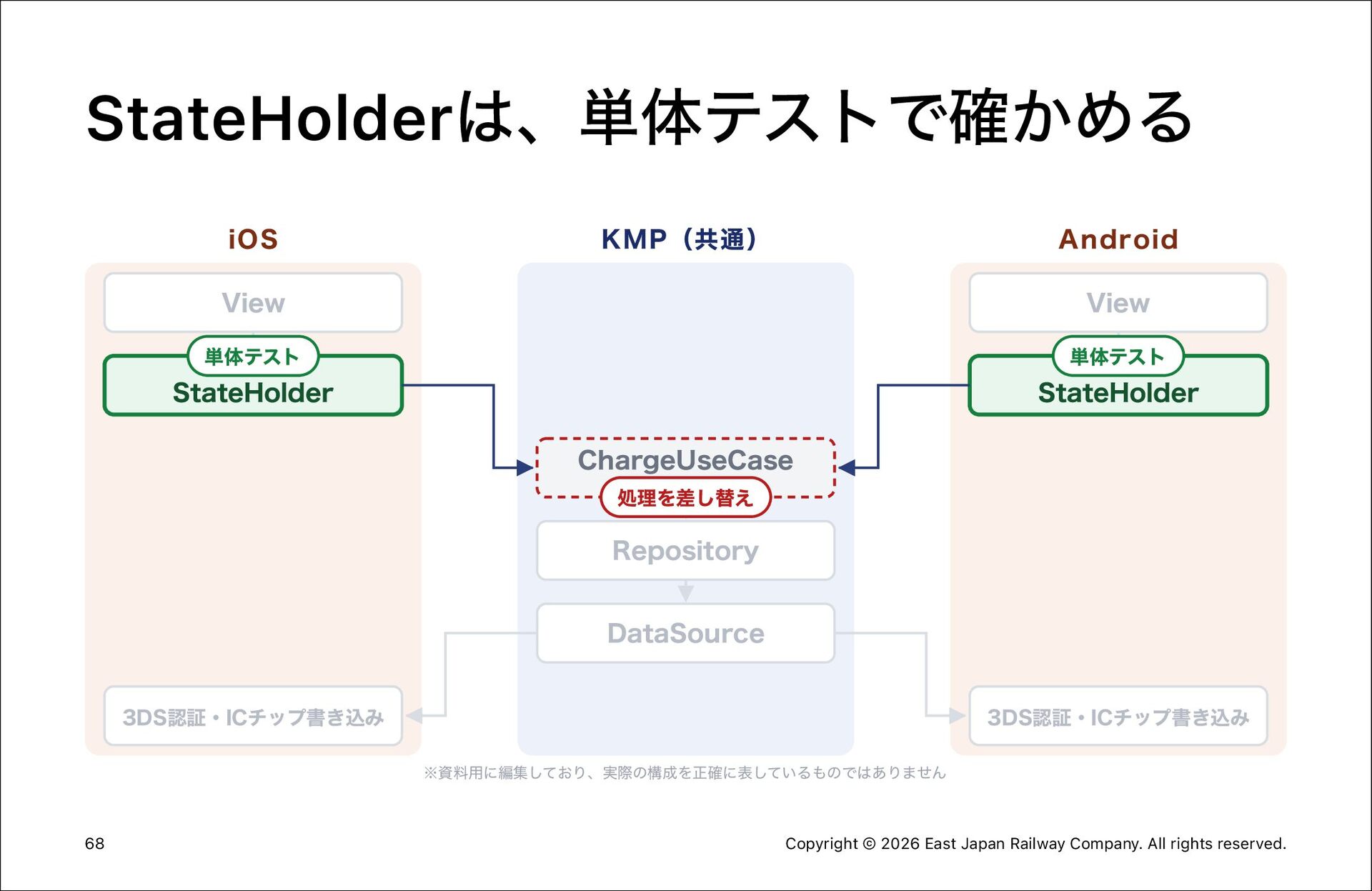

StateHolderは、単体テストで確かめる iOS KMP（共通） Android View View 単体テスト単体テスト StateHolder StateHolder
ChargeUseCase 処理を差し替え Repository DataSource 3DS認証・ICチップ書き込み 3DS認証・ICチップ書き込み ※資料用に編集しており、実際の構成を正確に表しているものではありません 68 Copyright © 2026 East Japan Railway Company. All rights reserved.

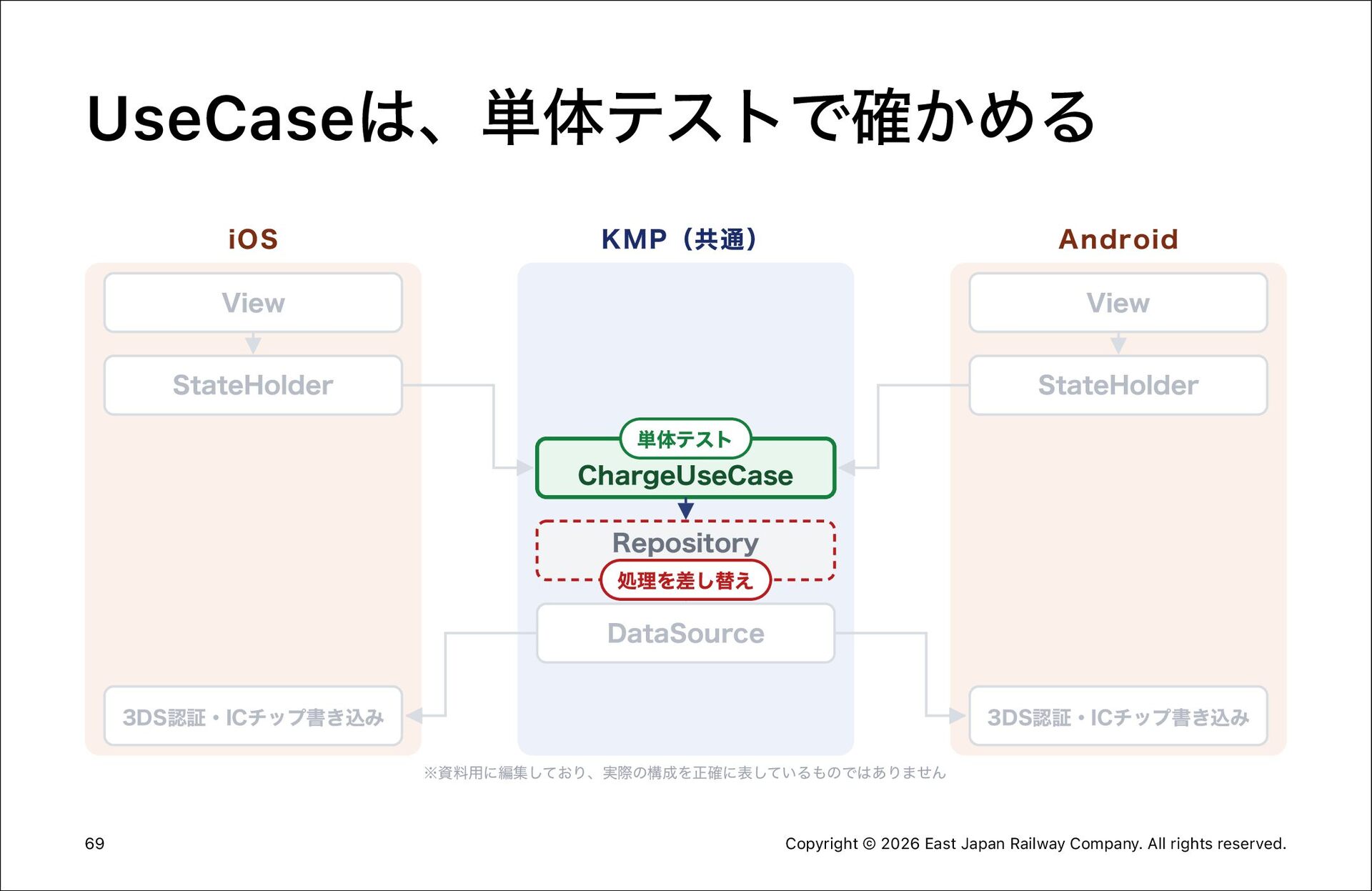

UseCaseは、単体テストで確かめる iOS KMP（共通） Android View View StateHolder StateHolder 単体テスト ChargeUseCase
Repository 処理を差し替え DataSource 3DS認証・ICチップ書き込み 3DS認証・ICチップ書き込み ※資料用に編集しており、実際の構成を正確に表しているものではありません 69 Copyright © 2026 East Japan Railway Company. All rights reserved.

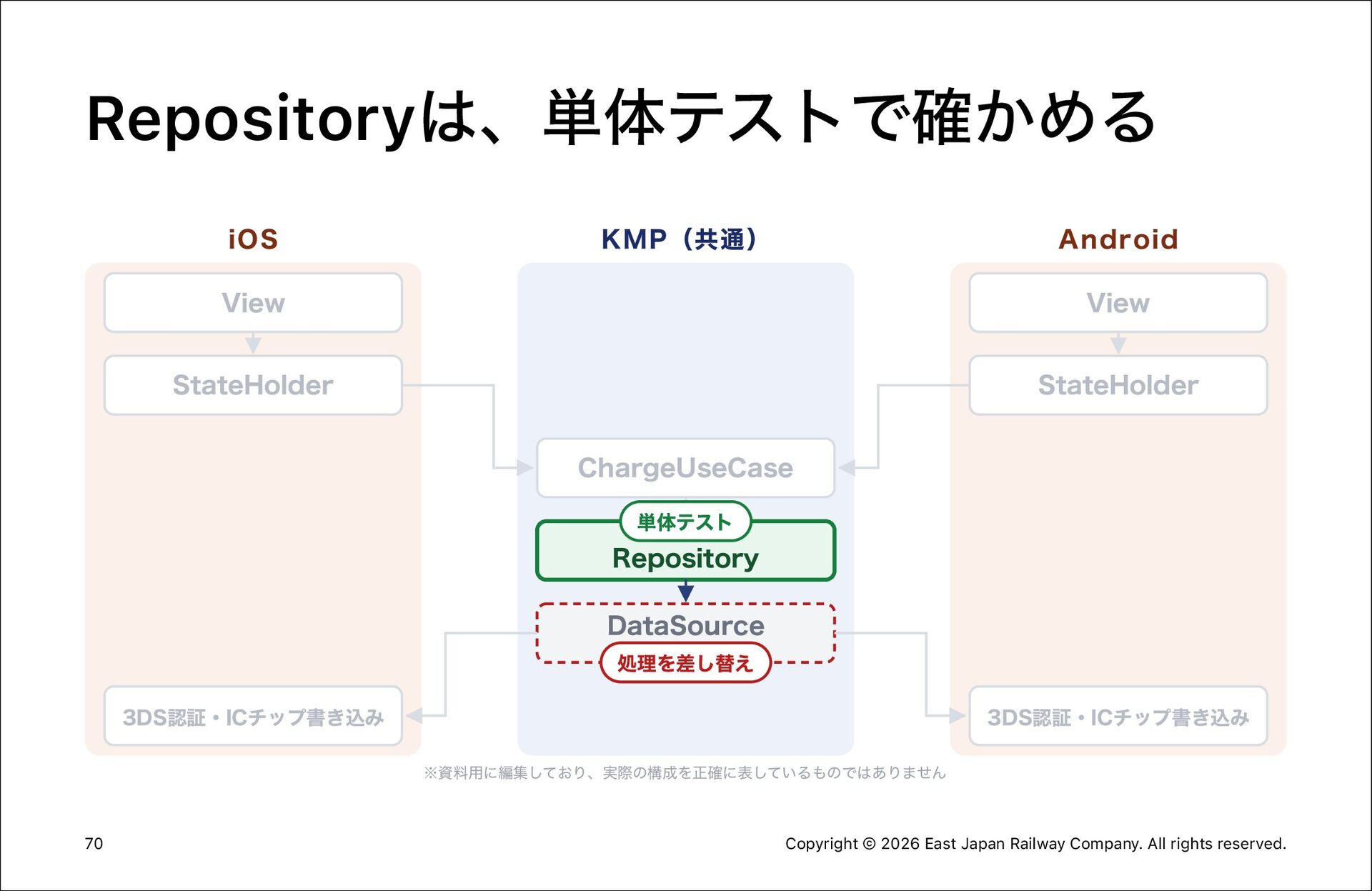

Repositoryは、単体テストで確かめる iOS KMP（共通） Android View View StateHolder StateHolder ChargeUseCase 単体テスト
Repository DataSource 処理を差し替え 3DS認証・ICチップ書き込み 3DS認証・ICチップ書き込み ※資料用に編集しており、実際の構成を正確に表しているものではありません 70 Copyright © 2026 East Japan Railway Company. All rights reserved.

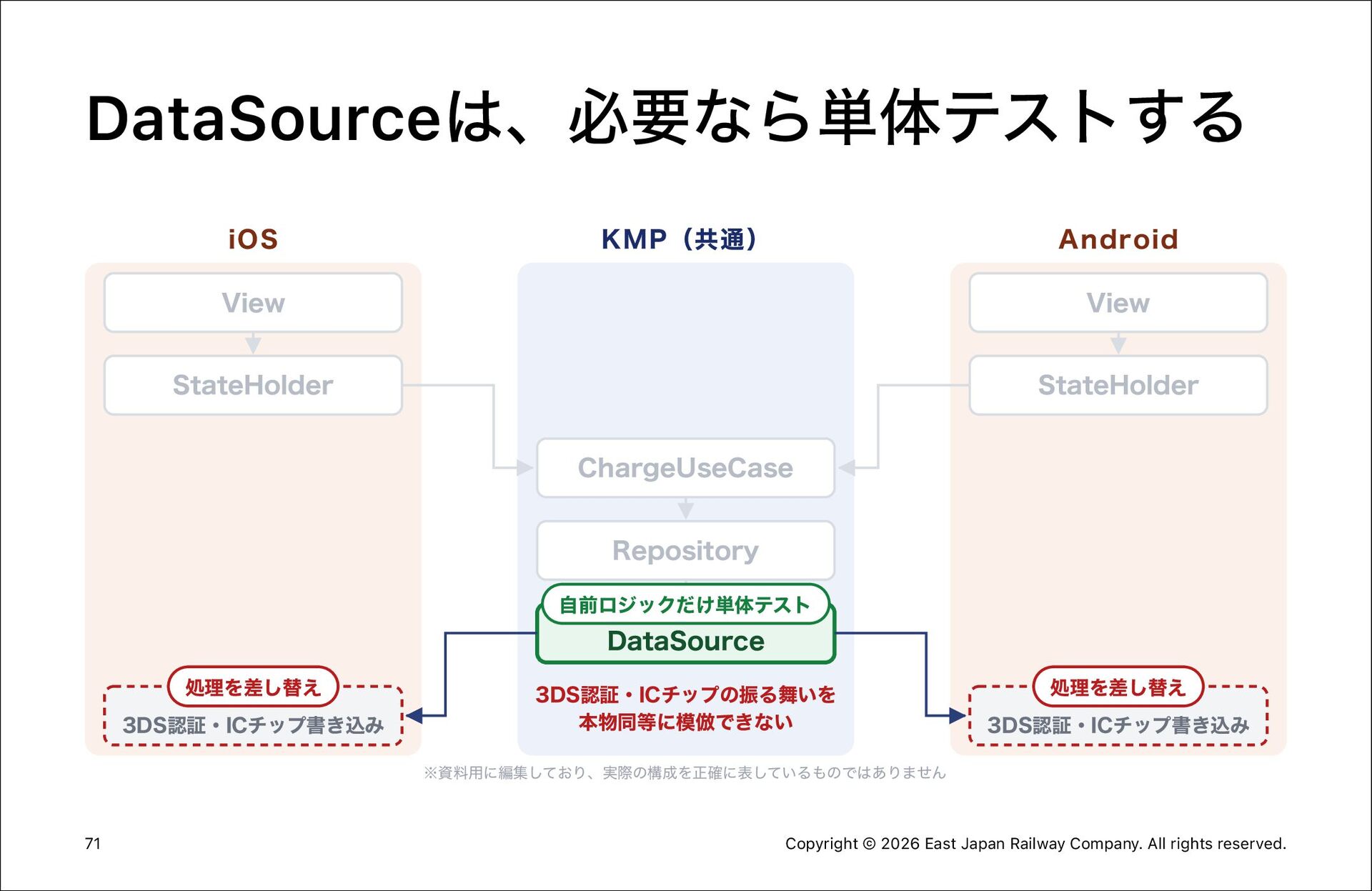

DataSourceは、必要なら単体テストする iOS KMP（共通） Android View View StateHolder StateHolder ChargeUseCase Repository
自前ロジックだけ単体テスト DataSource 処理を差し替え 3DS認証・ICチップ書き込み 3DS認証・ICチップの振る舞いを本物同等に模倣できない処理を差し替え 3DS認証・ICチップ書き込み ※資料用に編集しており、実際の構成を正確に表しているものではありません 71 Copyright © 2026 East Japan Railway Company. All rights reserved.

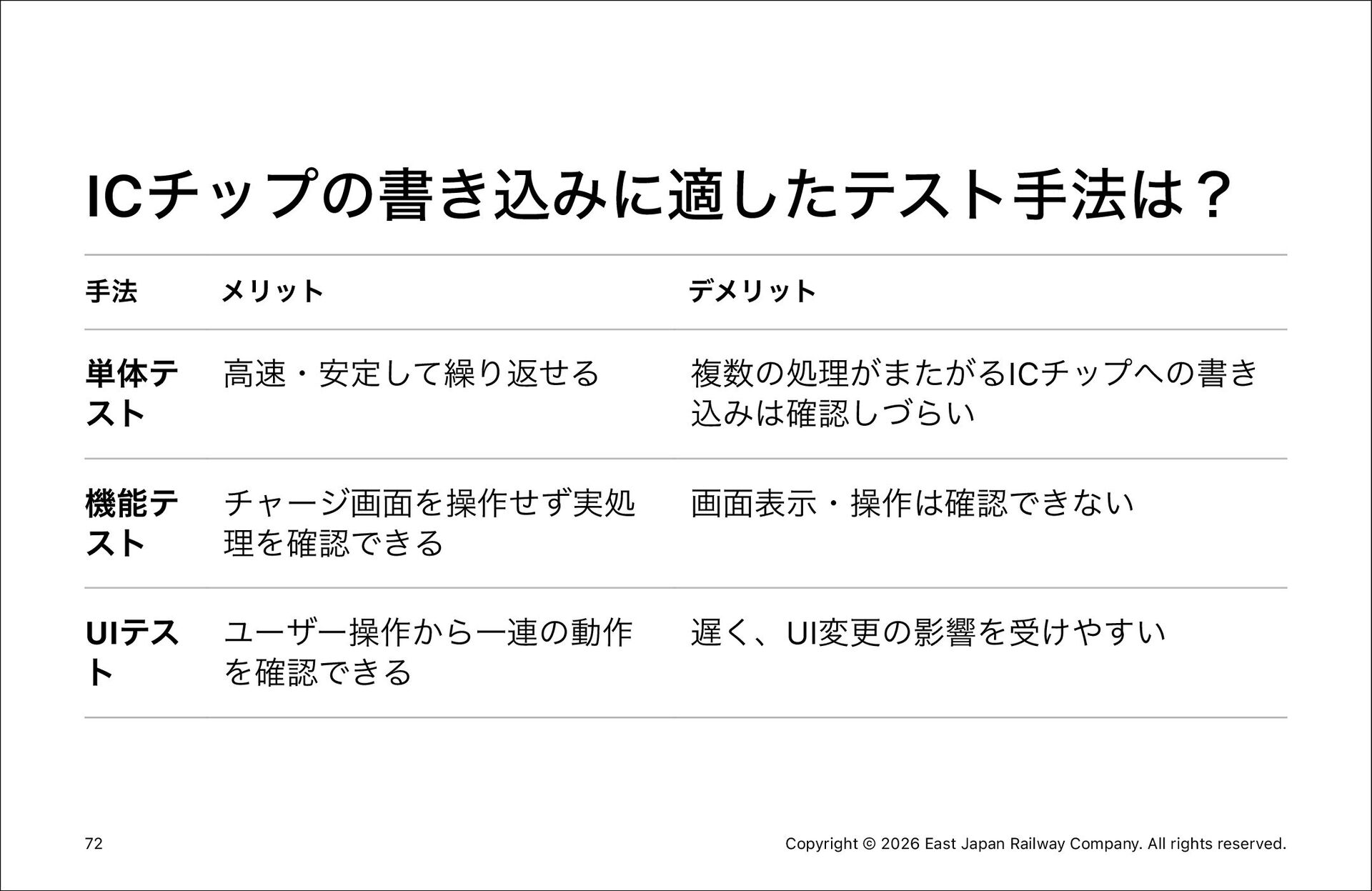

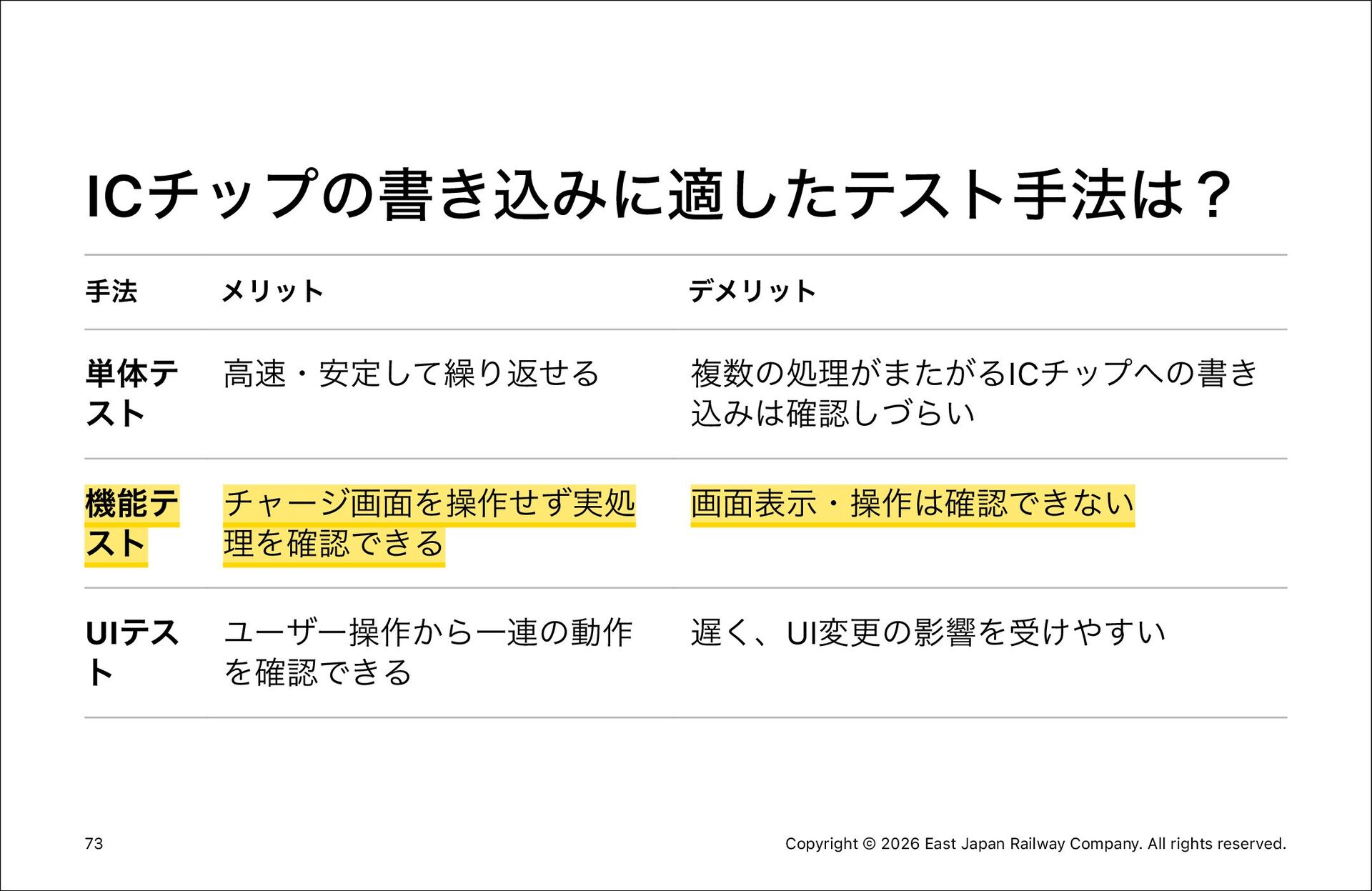

ICチップの書き込みに適したテスト手法は？手法メリットデメリット単体テスト高速・安定して繰り返せる複数の処理がまたがるICチップへの書き込みは確認しづらい機能テ
ストチャージ画面を操作せず実処理を確認できる画面表示・操作は確認できない UIテストユーザー操作から一連の動作を確認できる遅く、UI変更の影響を受けやすい 72 Copyright © 2026 East Japan Railway Company. All rights reserved.

ICチップの書き込みに適したテスト手法は？手法メリットデメリット単体テスト高速・安定して繰り返せる複数の処理がまたがるICチップへの書き込みは確認しづらい機能テ
ストチャージ画面を操作せず実処理を確認できる画面表示・操作は確認できない UIテストユーザー操作から一連の動作を確認できる遅く、UI変更の影響を受けやすい 73 Copyright © 2026 East Japan Railway Company. All rights reserved.

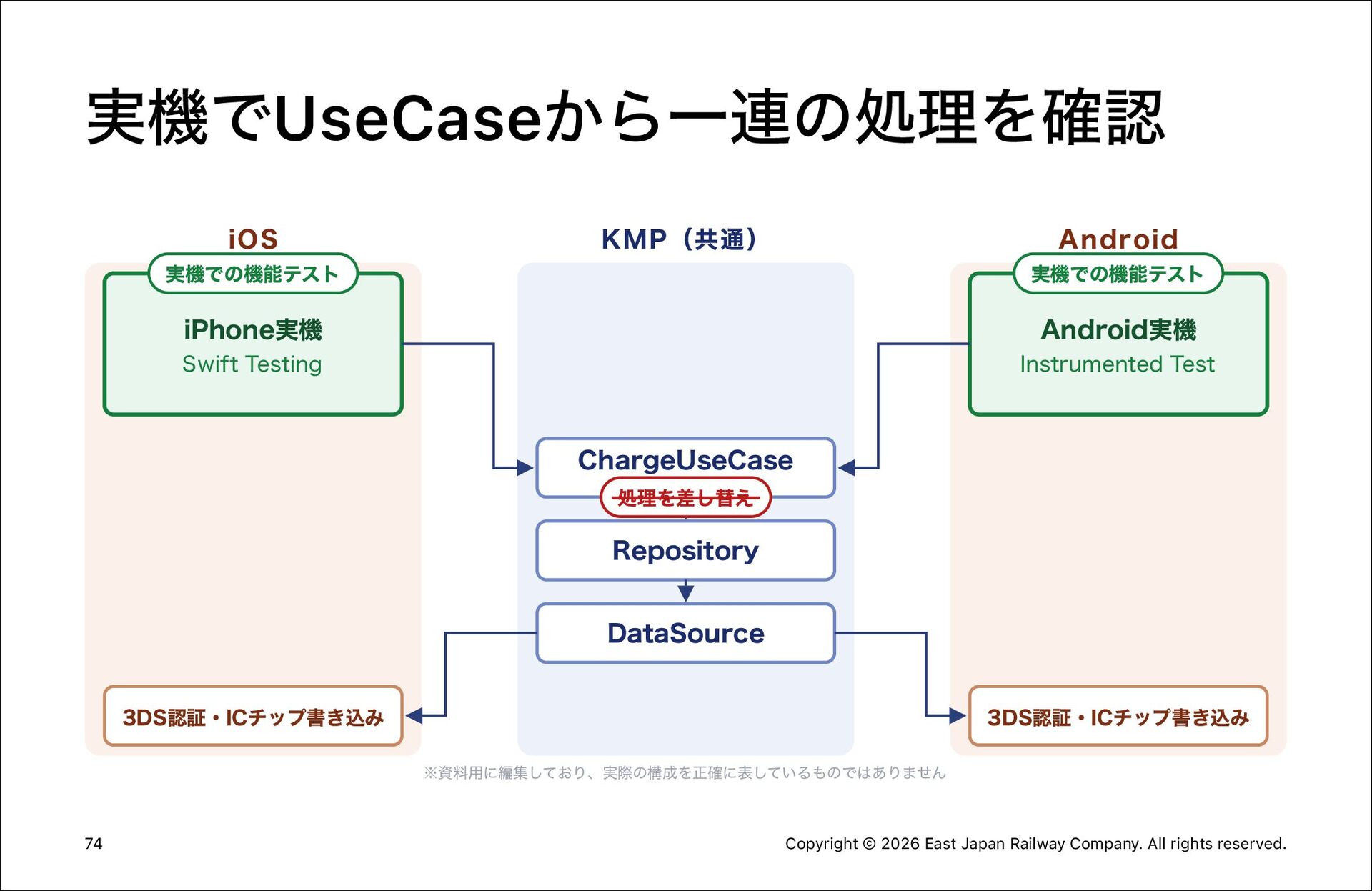

実機でUseCaseから一連の処理を確認 iOS 実機での機能テスト KMP（共通） Android 実機での機能テスト iPhone実機 Android実機 Swift Testing
Instrumented Test ChargeUseCase 処理を差し替え Repository DataSource 3DS認証・ICチップ書き込み 3DS認証・ICチップ書き込み ※資料用に編集しており、実際の構成を正確に表しているものではありません 74 Copyright © 2026 East Japan Railway Company. All rights reserved.

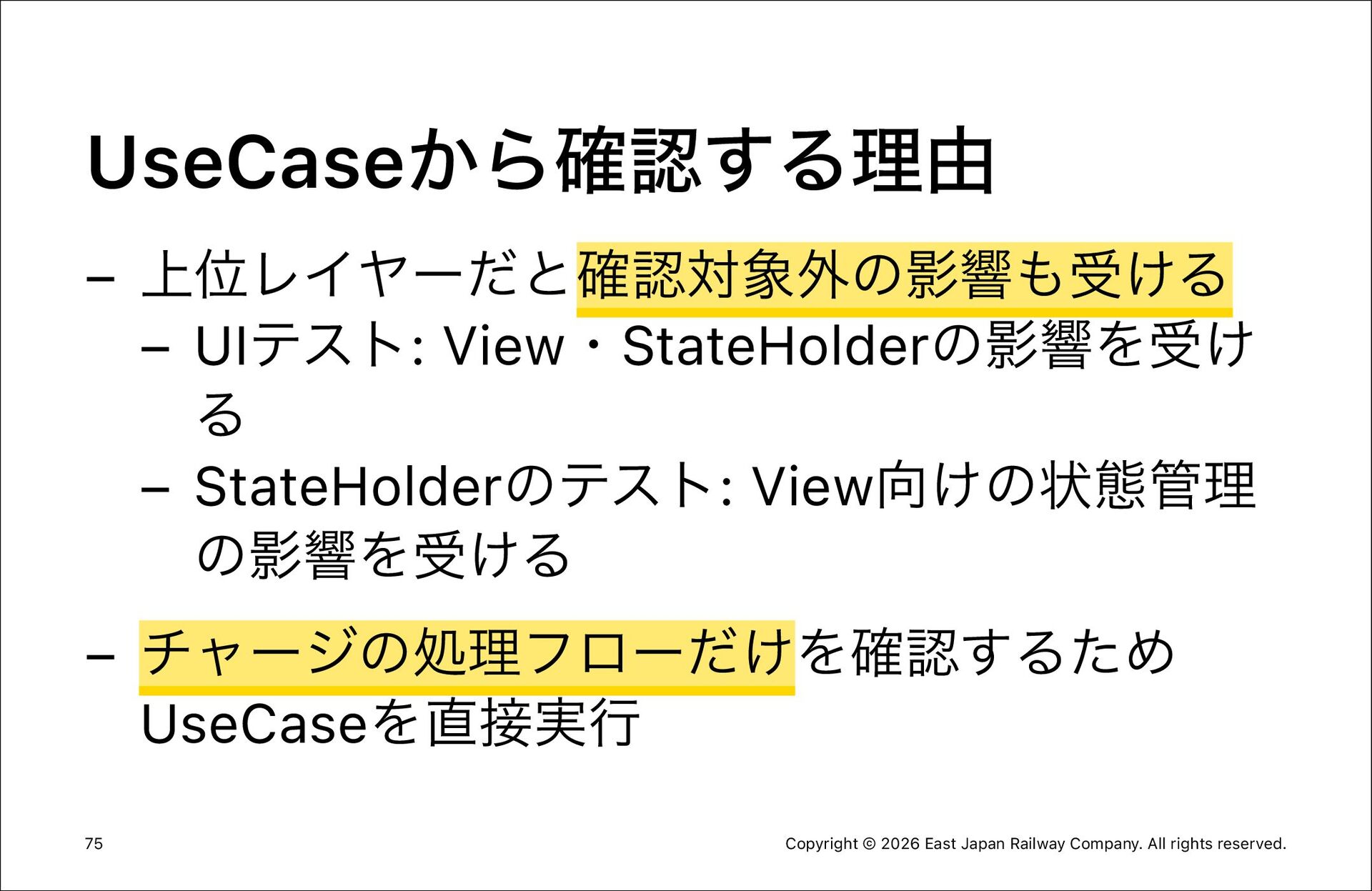

UseCaseから確認する理由 – 上位レイヤーだと確認対象外の影響も受ける – UIテスト: View・StateHolderの影響を受ける – StateHolderのテスト: View向けの状態管理
の影響を受ける – チャージの処理フローだけを確認するため UseCaseを直接実行 75 Copyright © 2026 East Japan Railway Company. All rights reserved.

1 新幹線はやぶさ運行区間最高速度 E5系東北新幹線、北海道新幹線 320km/h つばさ運行区間
最高速度 E8系山形新幹線、東北新幹線 300km/h 1. 出典: E5系 / E8系 - JR東日本 ↩︎ 78 Copyright © 2026 East Japan Railway Company. All rights reserved.

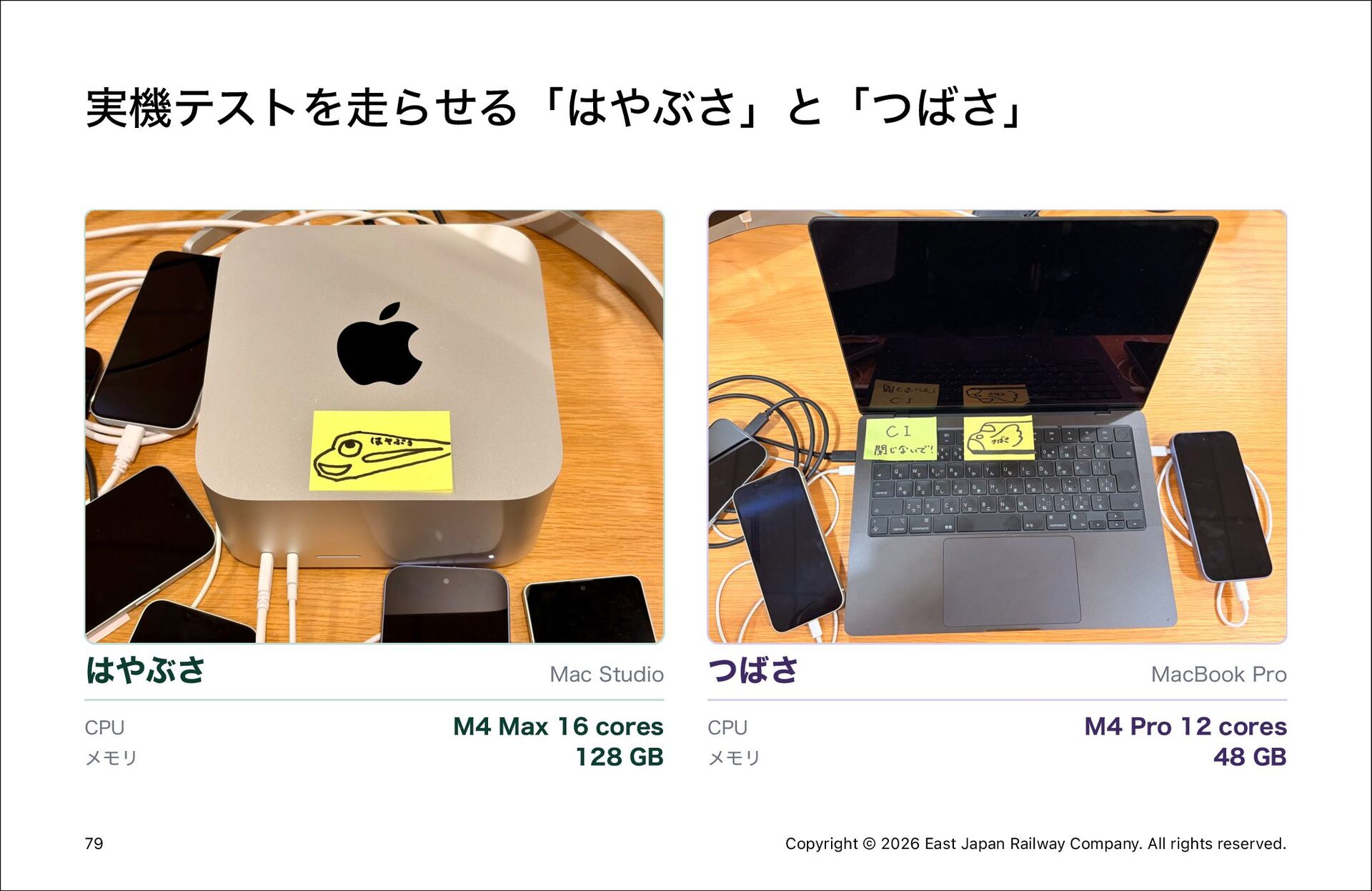

実機テストを走らせる「はやぶさ」と「つばさ」はやぶさ CPU メモリ 79 Mac Studio M4 Max 16
cores 128 GB つばさ CPU メモリ MacBook Pro M4 Pro 12 cores 48 GB Copyright © 2026 East Japan Railway Company. All rights reserved.

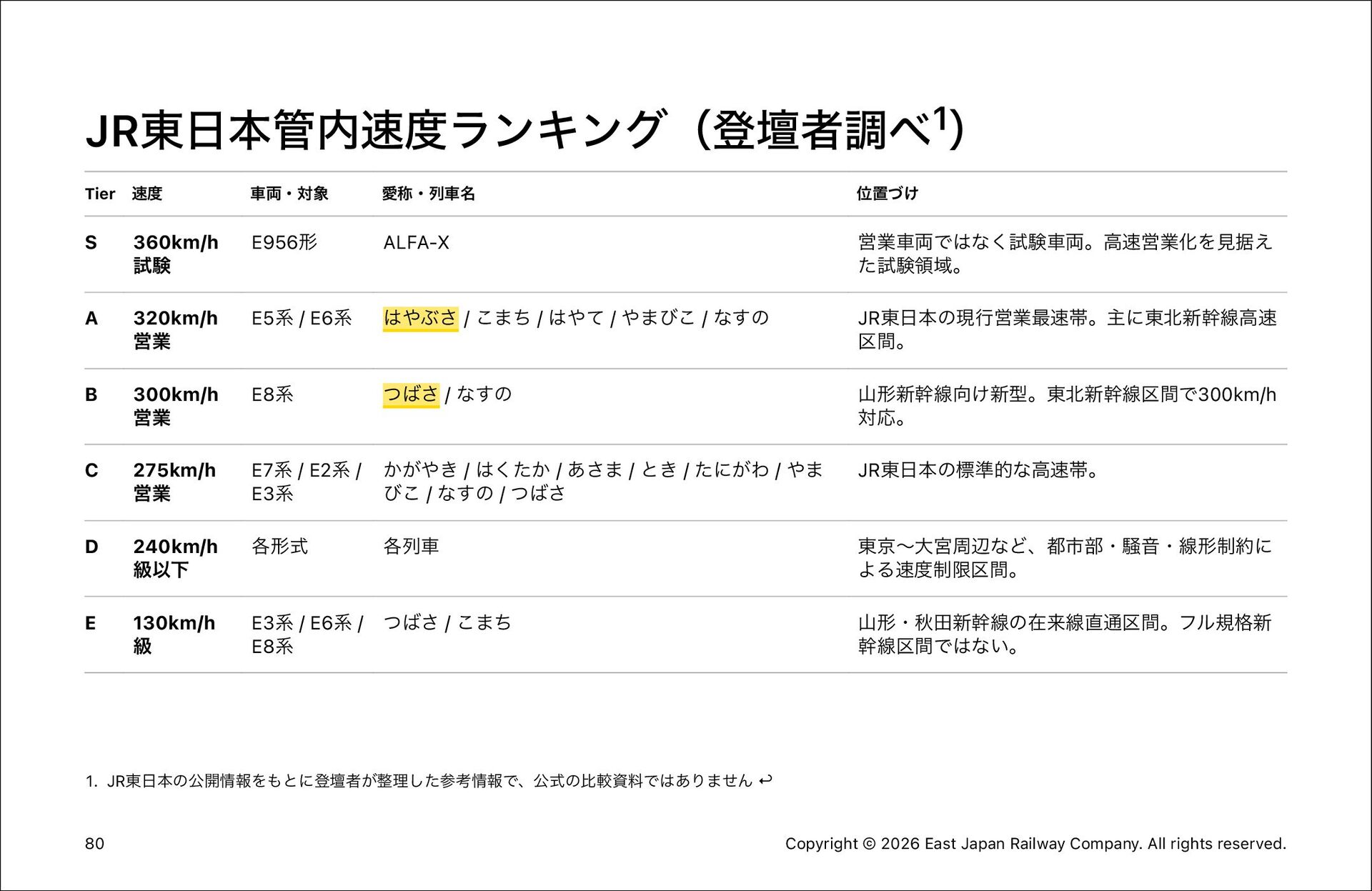

JR東日本管内速度ランキング（登壇者調べ1） Tier 速度車両・対象愛称・列車名位置づけ S 360km/h 試験 E956形
ALFA-X 営業車両ではなく試験車両。高速営業化を見据えた試験領域。 A 320km/h 営業 E5系 / E6系はやぶさ / こまち / はやて / やまびこ / なすの JR東日本の現行営業最速帯。主に東北新幹線高速区間。 B 300km/h 営業 E8系つばさ / なすの山形新幹線向け新型。東北新幹線区間で300km/h 対応。 C 275km/h 営業 E7系 / E2系 / E3系かがやき / はくたか / あさま / とき / たにがわ / やまびこ / なすの / つばさ JR東日本の標準的な高速帯。 D 240km/h 級以下各形式各列車東京〜大宮周辺など、都市部・騒音・線形制約による速度制限区間。 E 130km/h 級 E3系 / E6系 / E8系つばさ / こまち山形・秋田新幹線の在来線直通区間。フル規格新幹線区間ではない。 1. JR東日本の公開情報をもとに登壇者が整理した参考情報で、公式の比較資料ではありません ↩︎ 80 Copyright © 2026 East Japan Railway Company. All rights reserved.

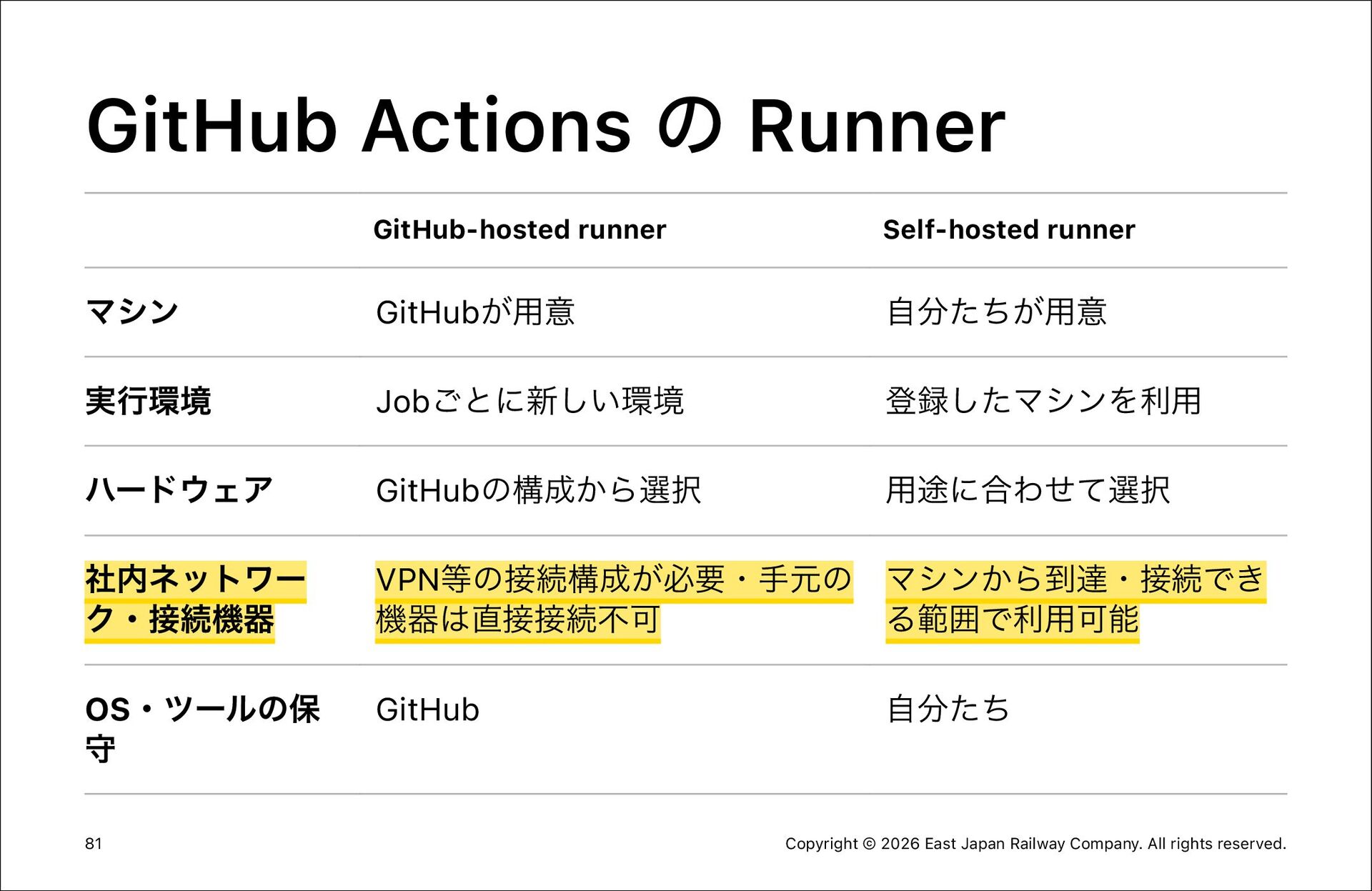

GitHub Actions の Runner GitHub-hosted runner Self-hosted runner マシン GitHubが用意
自分たちが用意実行環境 Jobごとに新しい環境登録したマシンを利用ハードウェア GitHubの構成から選択用途に合わせて選択社内ネットワーク・接続機器 VPN等の接続構成が必要・手元の機器は直接接続不可マシンから到達・接続できる範囲で利用可能 OS・ツールの保守 GitHub 自分たち 81 Copyright © 2026 East Japan Railway Company. All rights reserved.

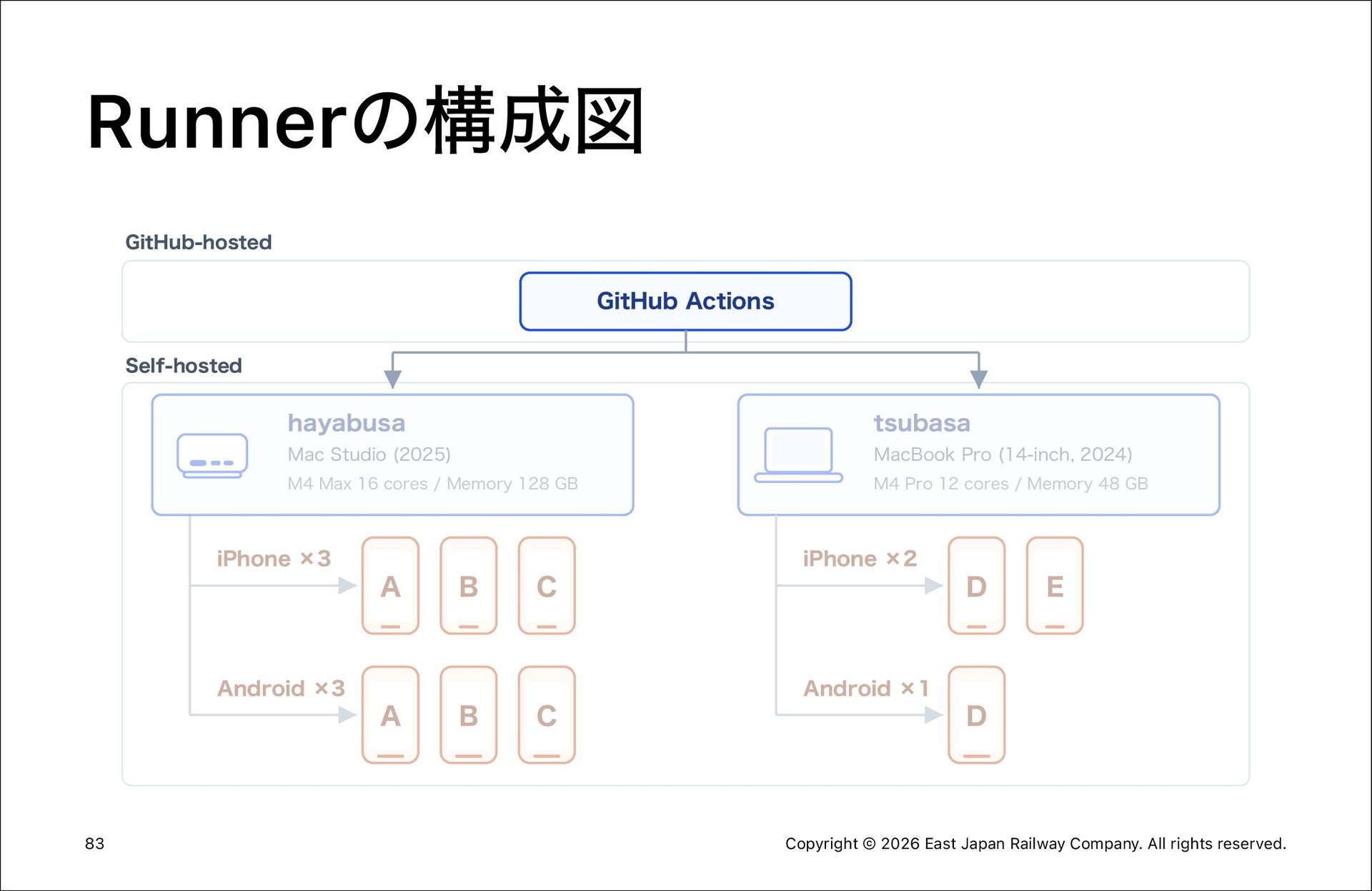

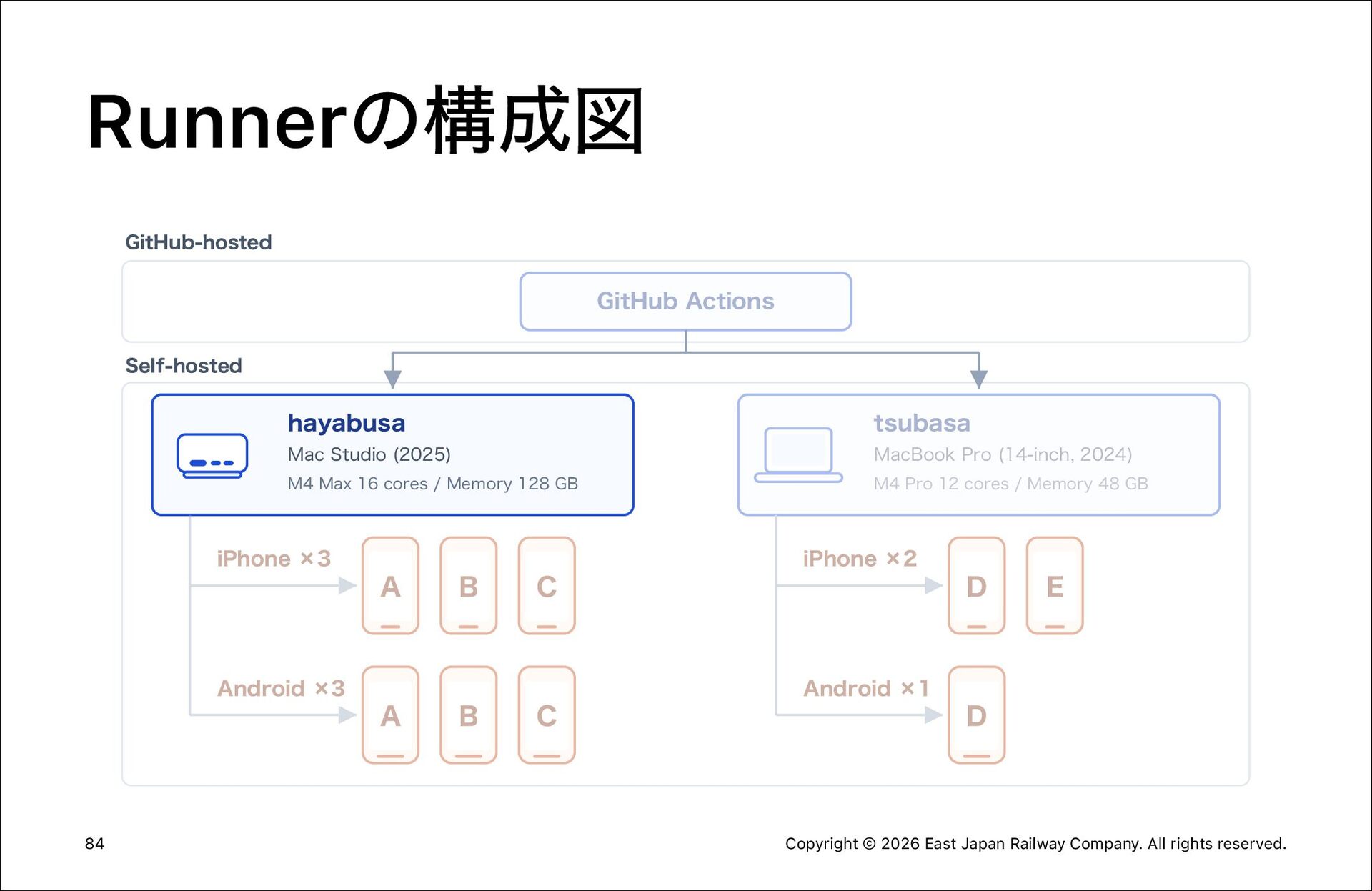

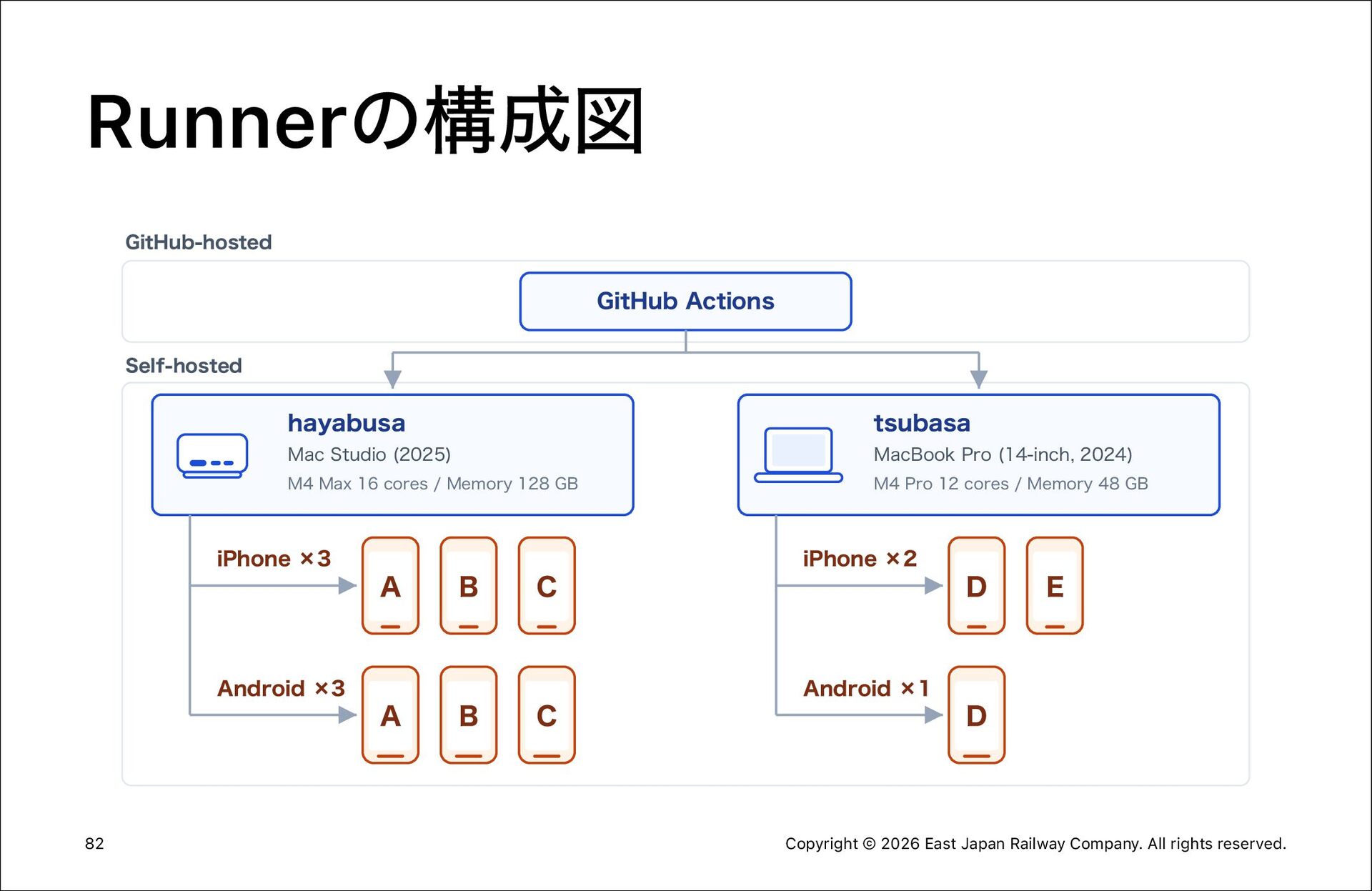

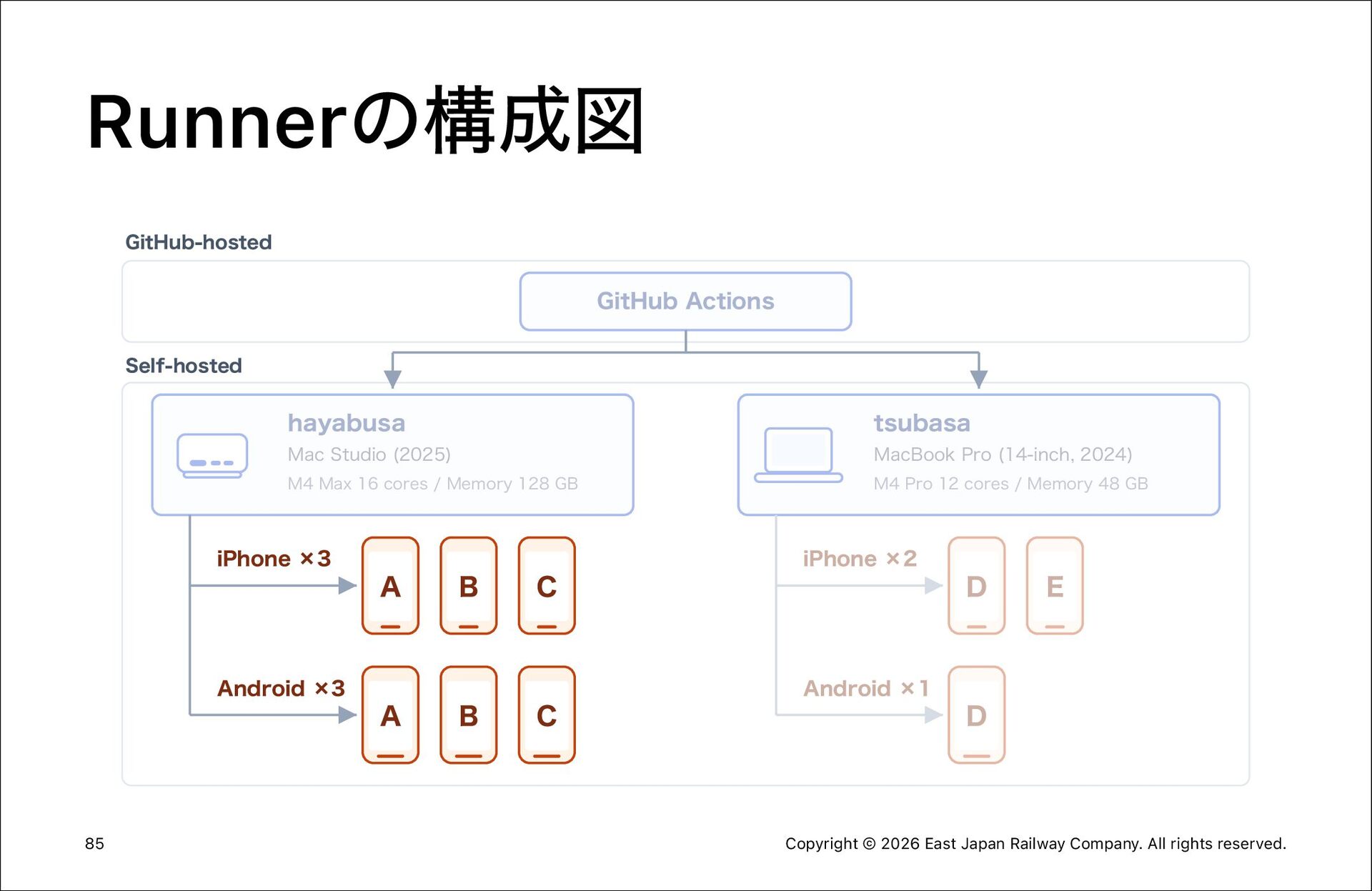

Runnerの構成図 GitHub-hosted GitHub Actions Self-hosted hayabusa tsubasa M4 Max 16
cores / Memory 128 GB M4 Pro 12 cores / Memory 48 GB Mac Studio (2025) iPhone ×3 Android ×3 82 A A MacBook Pro (14-inch, 2024) B B C C iPhone ×2 Android ×1 D E D Copyright © 2026 East Japan Railway Company. All rights reserved.

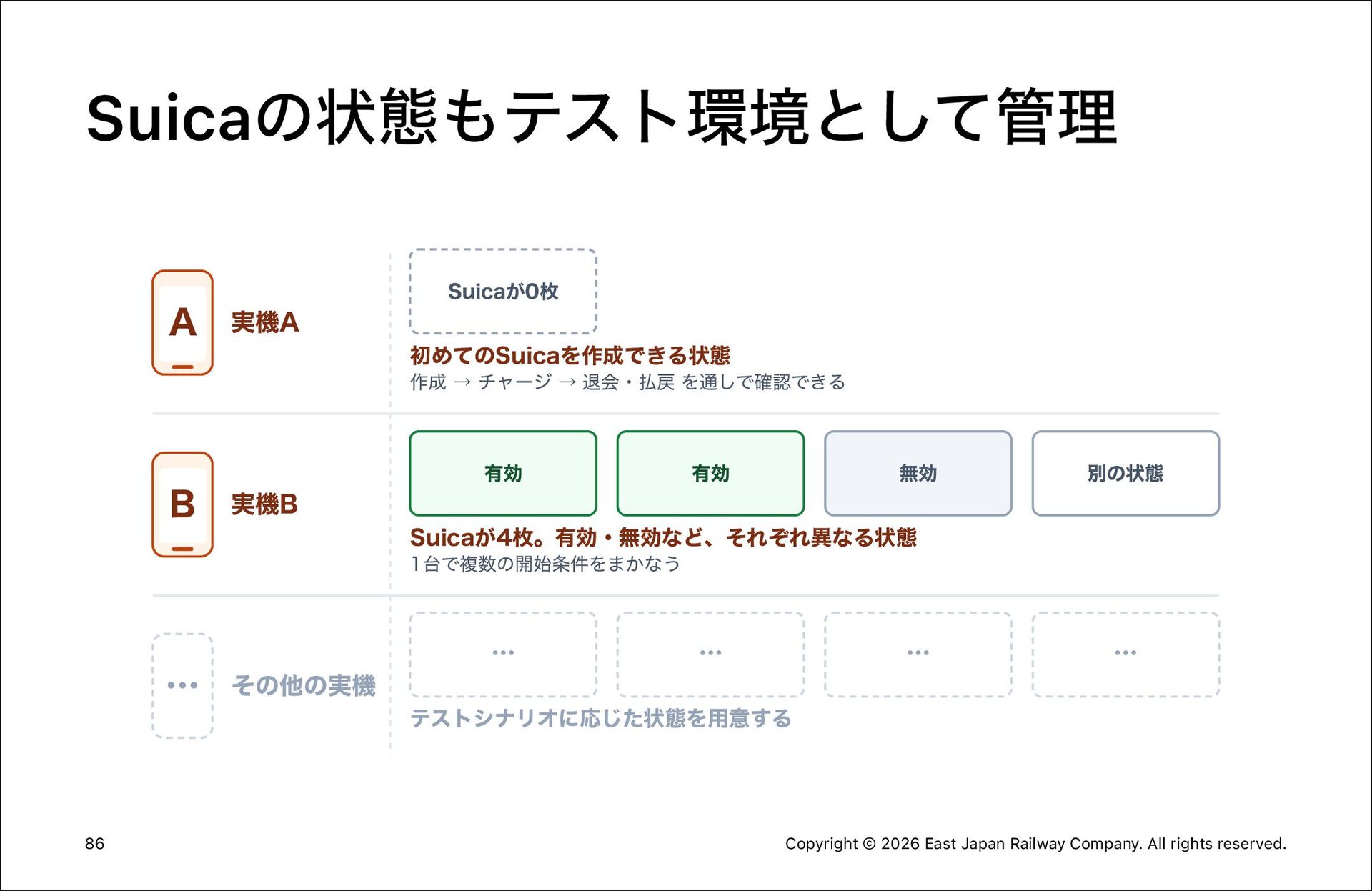

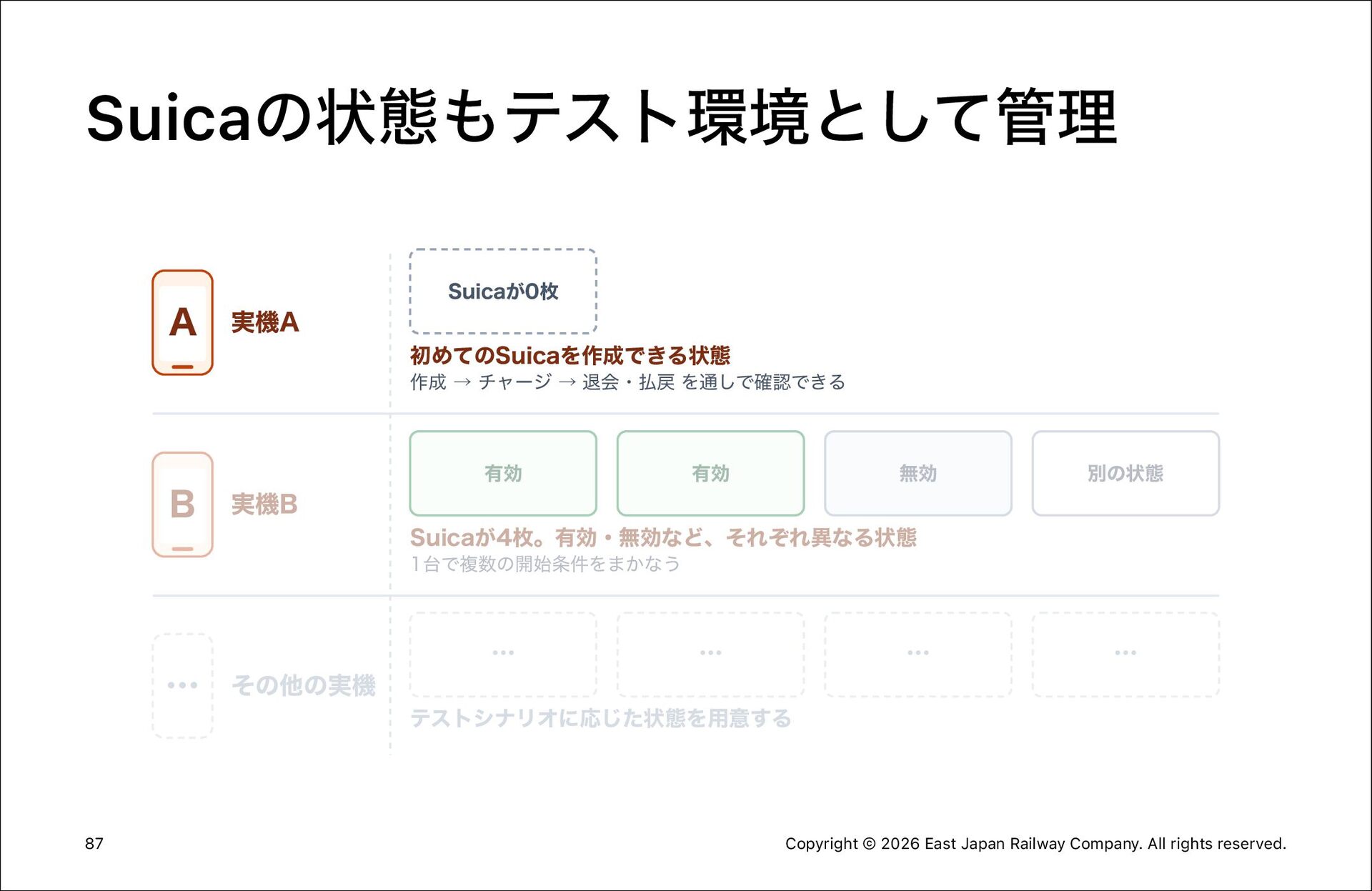

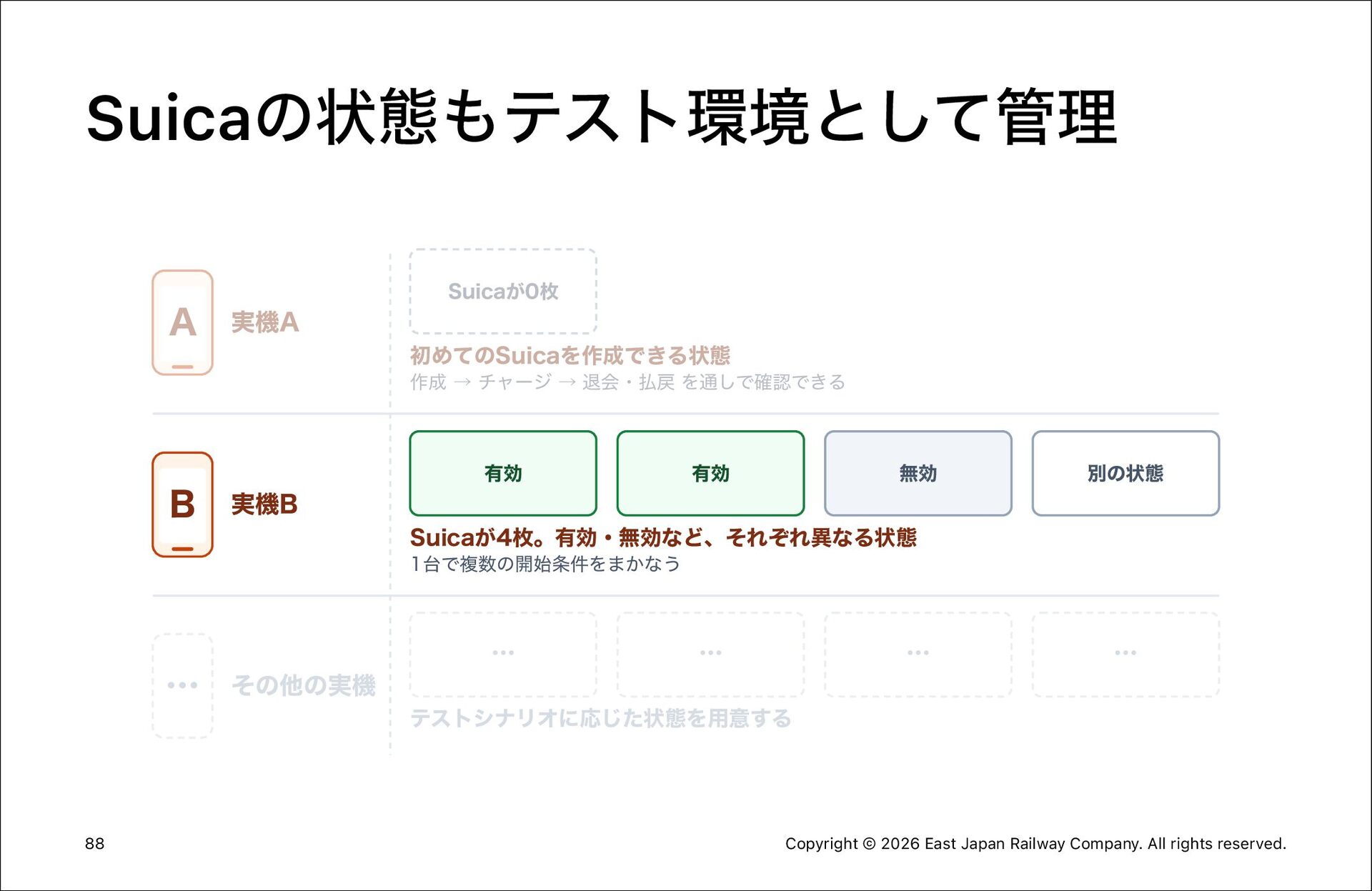

Suicaの状態もテスト環境として管理 A 実機A Suicaが0枚初めてのSuicaを作成できる状態作成 → チャージ → 退会・払戻
を通しで確認できる B 実機B 有効有効無効別の状態 Suicaが4枚。有効・無効など、それぞれ異なる状態 1台で複数の開始条件をまかなう … 86 その他の実機 … … … … テストシナリオに応じた状態を用意する Copyright © 2026 East Japan Railway Company. All rights reserved.

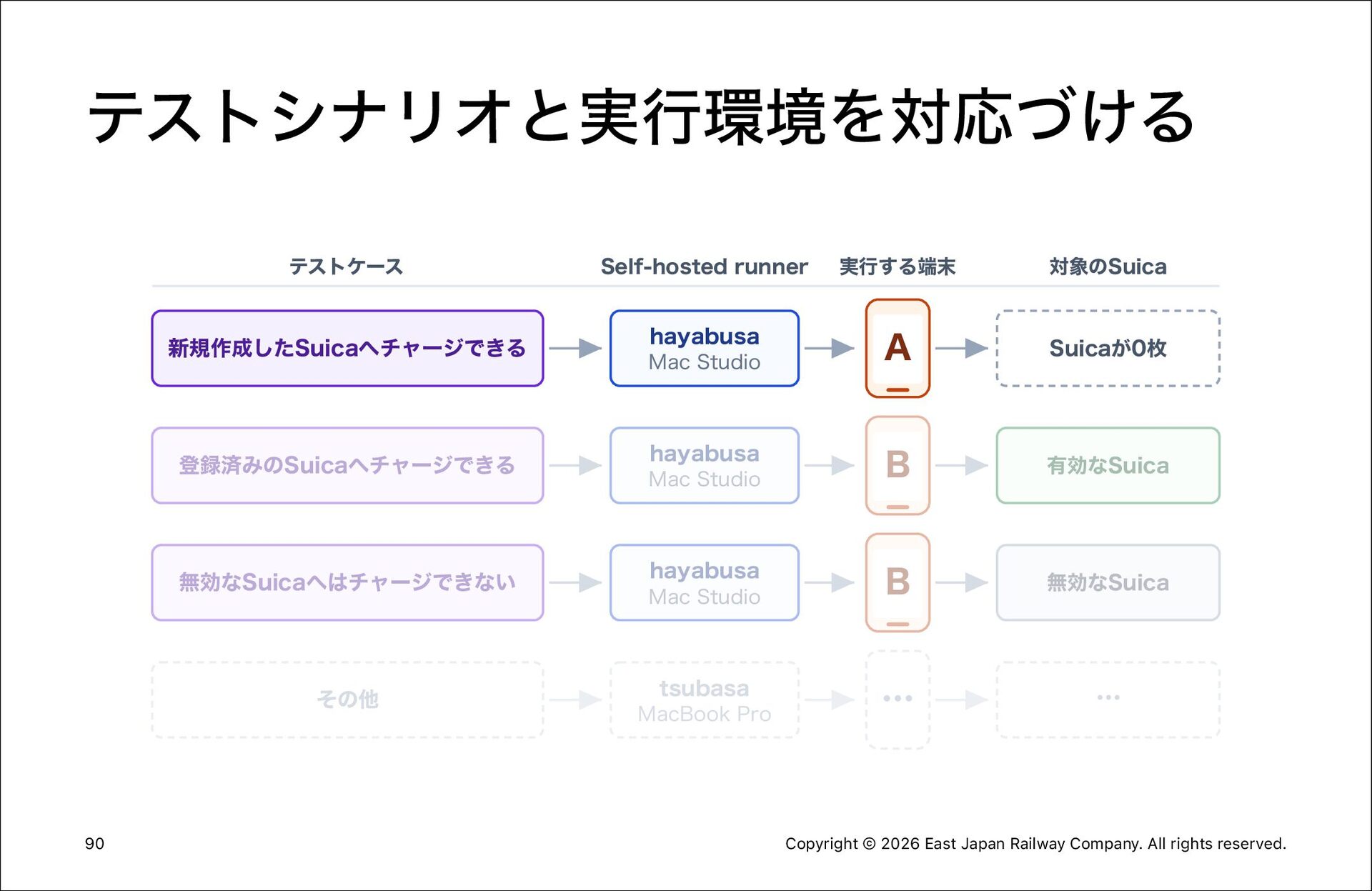

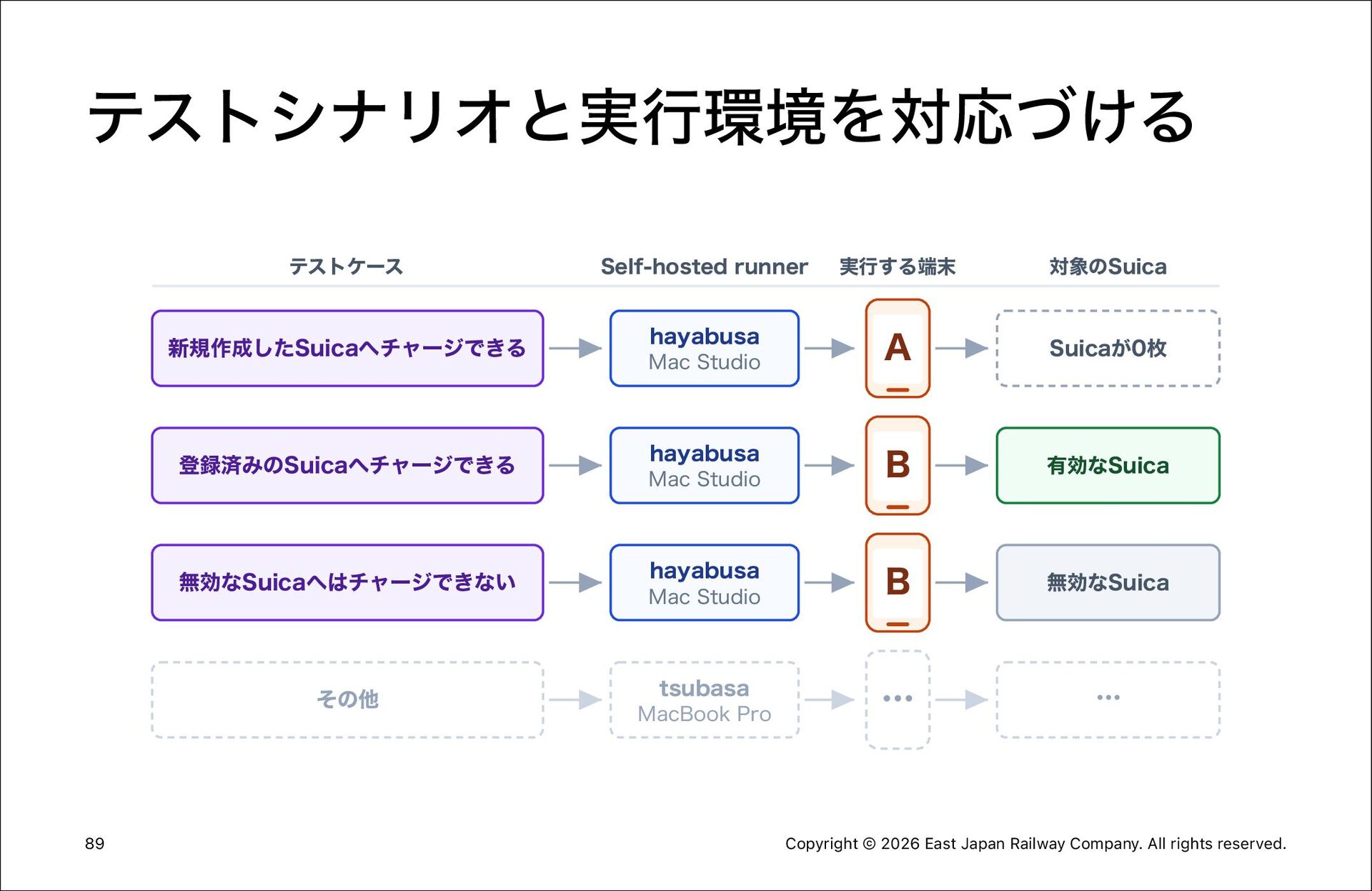

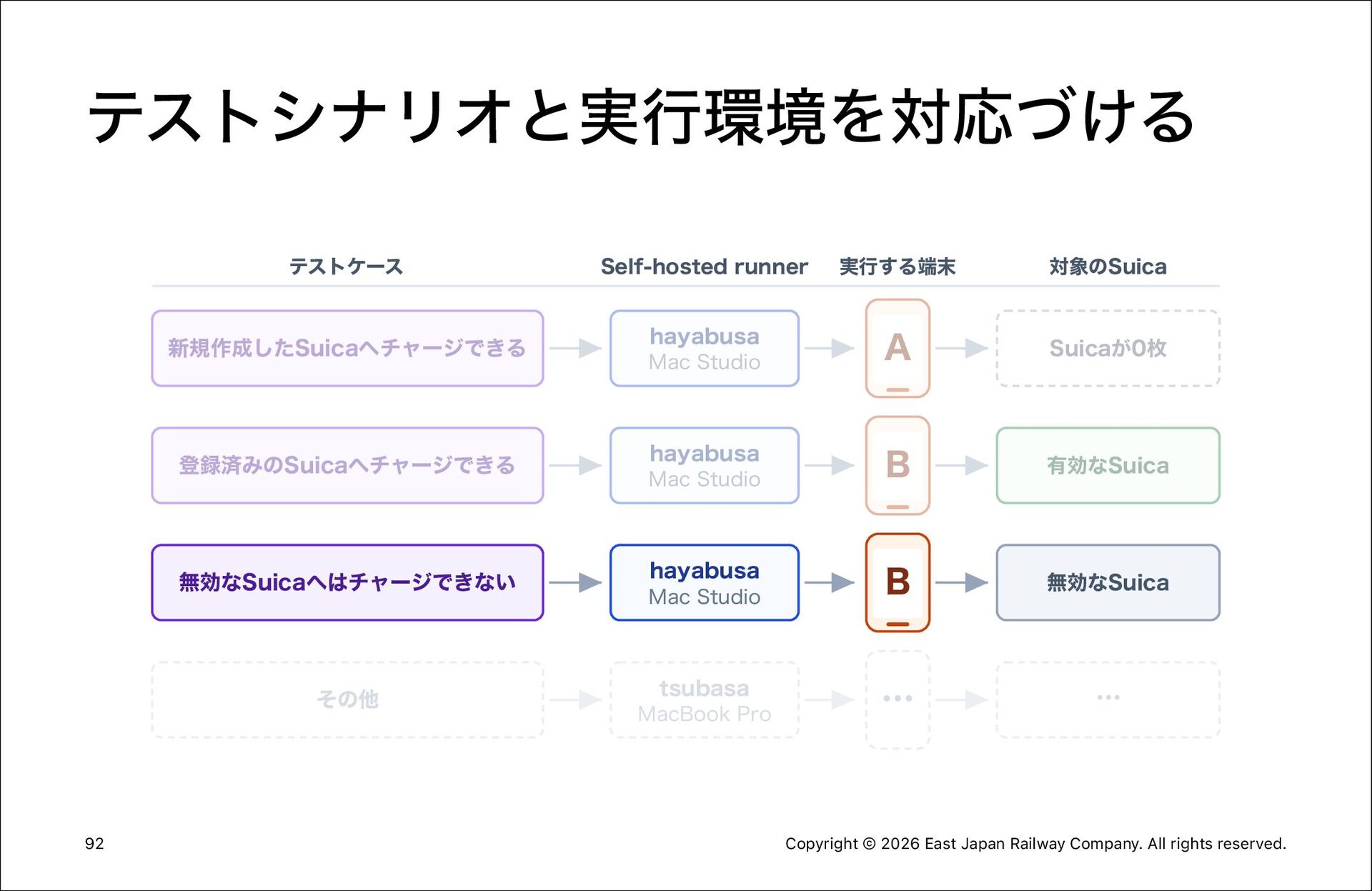

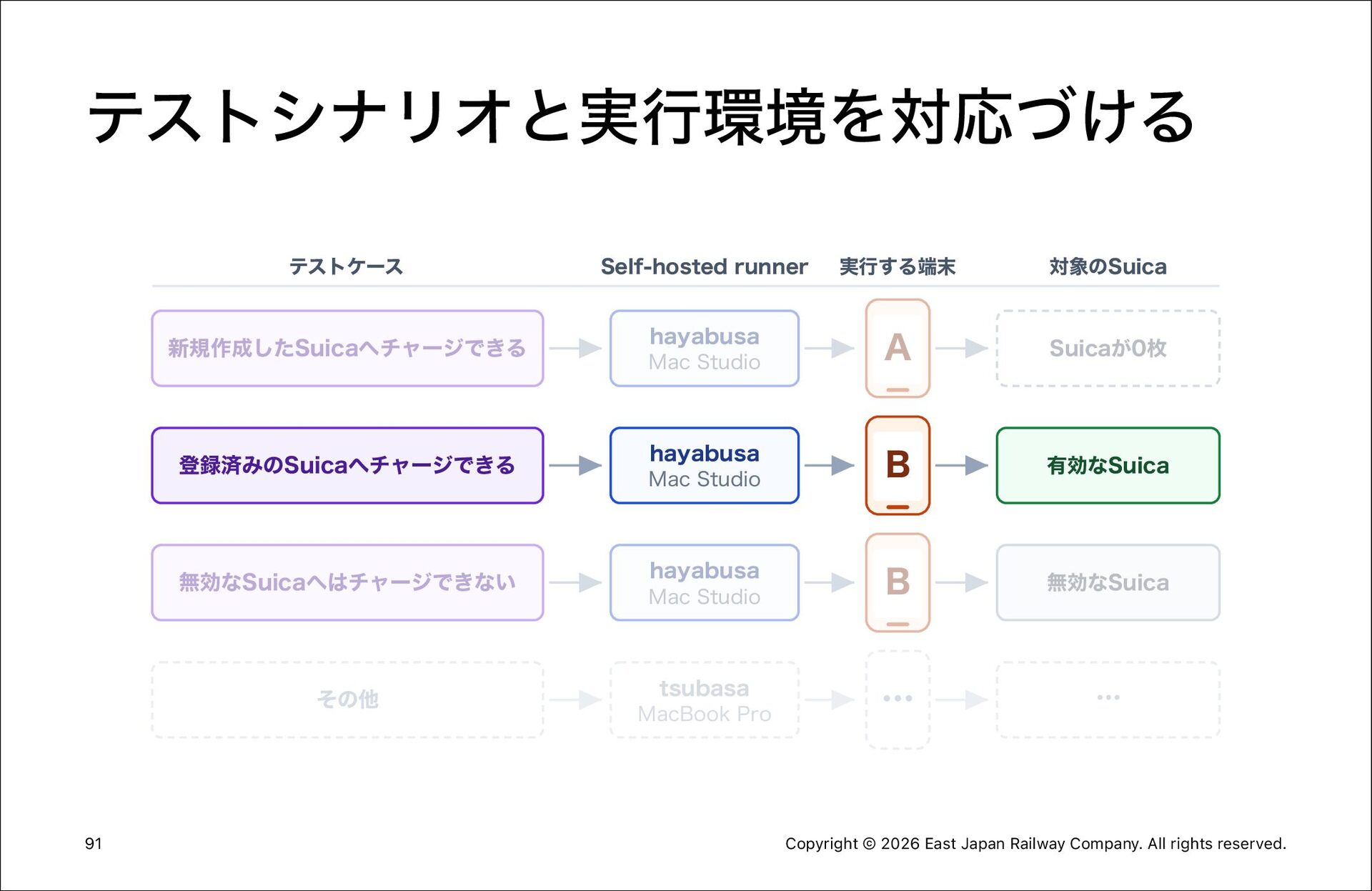

テストシナリオと実行環境を対応づける 89 テストケース Self-hosted runner 実行する端末対象のSuica 新規作成したSuicaへチャージできる hayabusa Mac
Studio A Suicaが0枚登録済みのSuicaへチャージできる hayabusa Mac Studio B 有効なSuica 無効なSuicaへはチャージできない hayabusa Mac Studio B 無効なSuica その他 tsubasa MacBook Pro … … Copyright © 2026 East Japan Railway Company. All rights reserved.

実機テスト環境のファイル構成 93 Copyright © 2026 East Japan Railway Company. All
rights reserved.

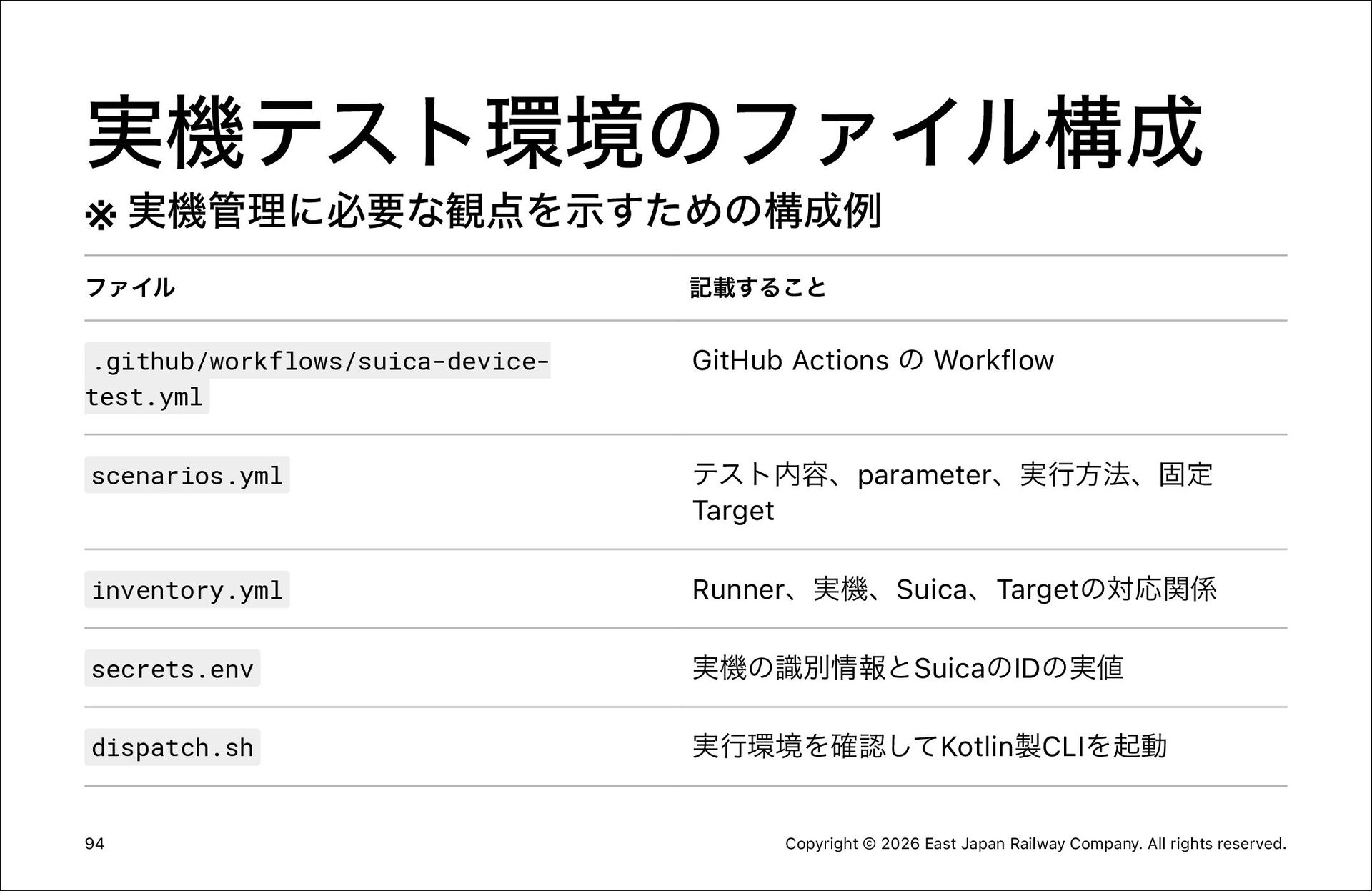

実機テスト環境のファイル構成 ※ 実機管理に必要な観点を示すための構成例ファイル .github/workflows/suica-devicetest.yml scenarios.yml 記載すること GitHub Actions の
Workflow テスト内容、parameter、実行方法、固定 Target inventory.yml Runner、実機、Suica、Targetの対応関係 secrets.env 実機の識別情報とSuicaのIDの実値 dispatch.sh 実行環境を確認してKotlin製CLIを起動 94 Copyright © 2026 East Japan Railway Company. All rights reserved.

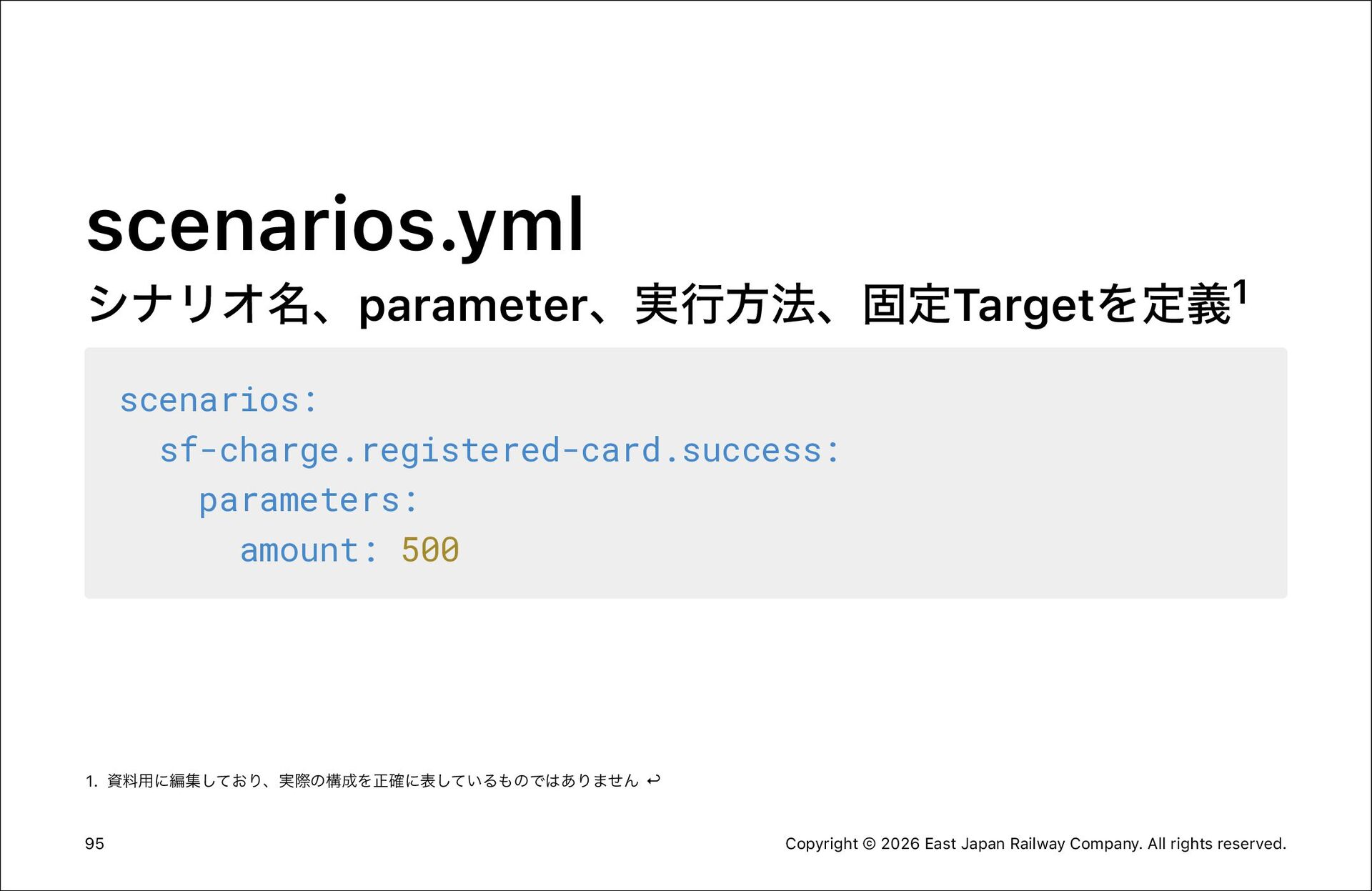

scenarios.yml 1 シナリオ名、parameter、実行方法、固定Targetを定義 scenarios: sf-charge.registered-card.success: parameters: amount: 500 1. 資料用に編集しており、実際の構成を正確に表しているものではありません
↩︎ 95 Copyright © 2026 East Japan Railway Company. All rights reserved.

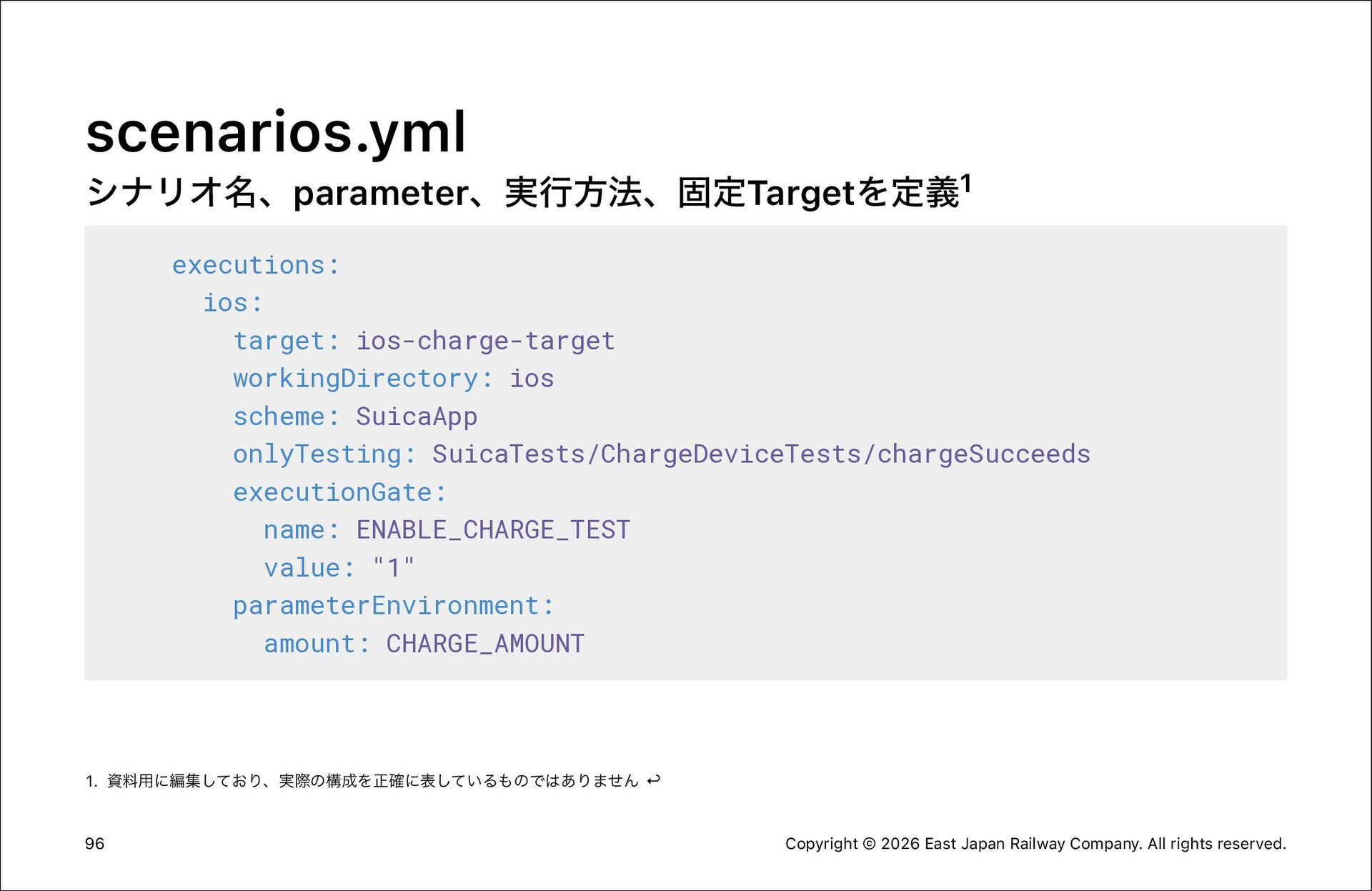

scenarios.yml シナリオ名、parameter、実行方法、固定Targetを定義1 executions: ios: target: ios-charge-target workingDirectory: ios scheme: SuicaApp
onlyTesting: SuicaTests/ChargeDeviceTests/chargeSucceeds executionGate: name: ENABLE_CHARGE_TEST value: "1" parameterEnvironment: amount: CHARGE_AMOUNT 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 96 Copyright © 2026 East Japan Railway Company. All rights reserved.

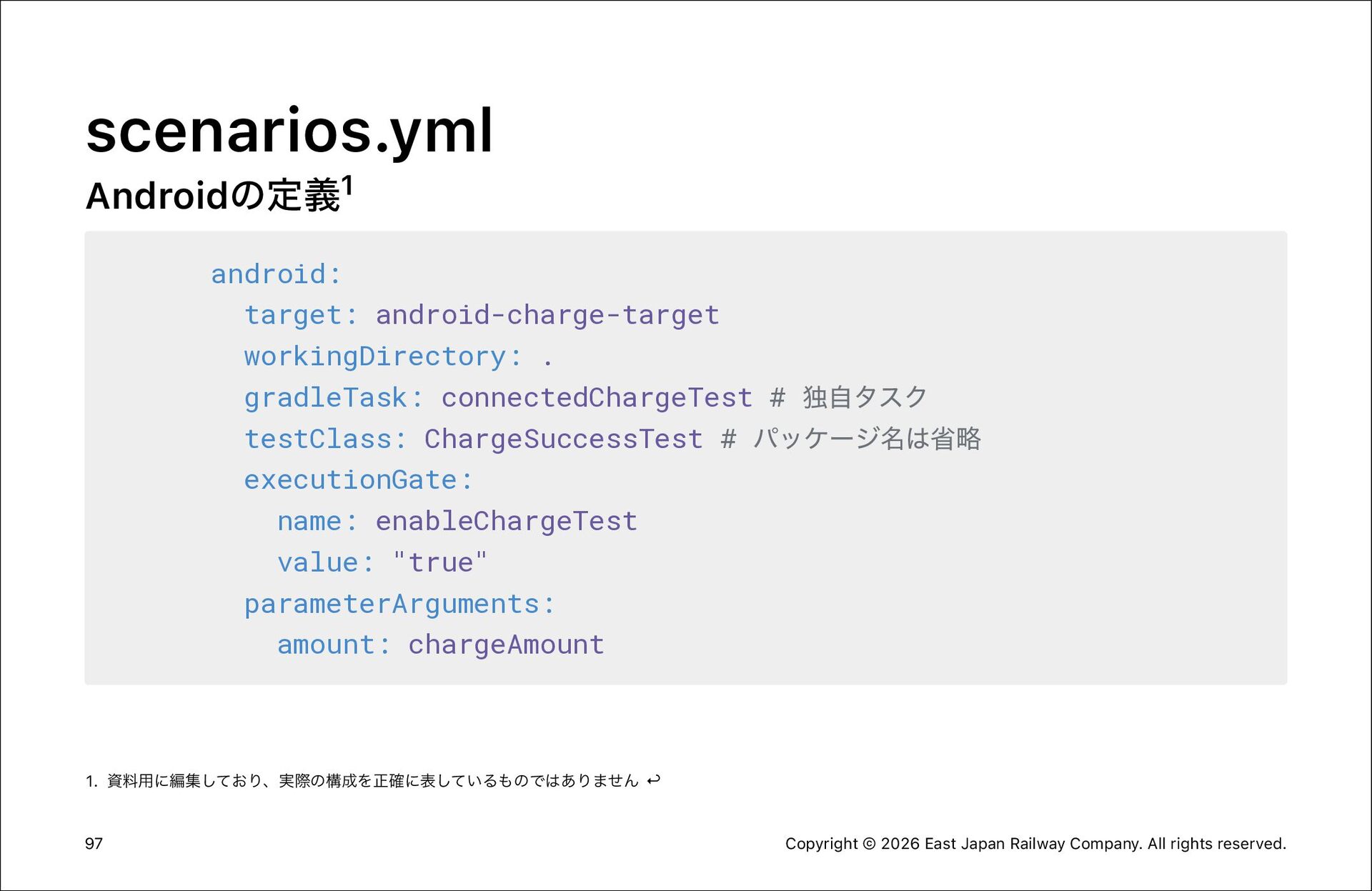

scenarios.yml Androidの定義1 android: target: android-charge-target workingDirectory: . gradleTask: connectedChargeTest #
独自タスク testClass: ChargeSuccessTest # パッケージ名は省略 executionGate: name: enableChargeTest value: "true" parameterArguments: amount: chargeAmount 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 97 Copyright © 2026 East Japan Railway Company. All rights reserved.

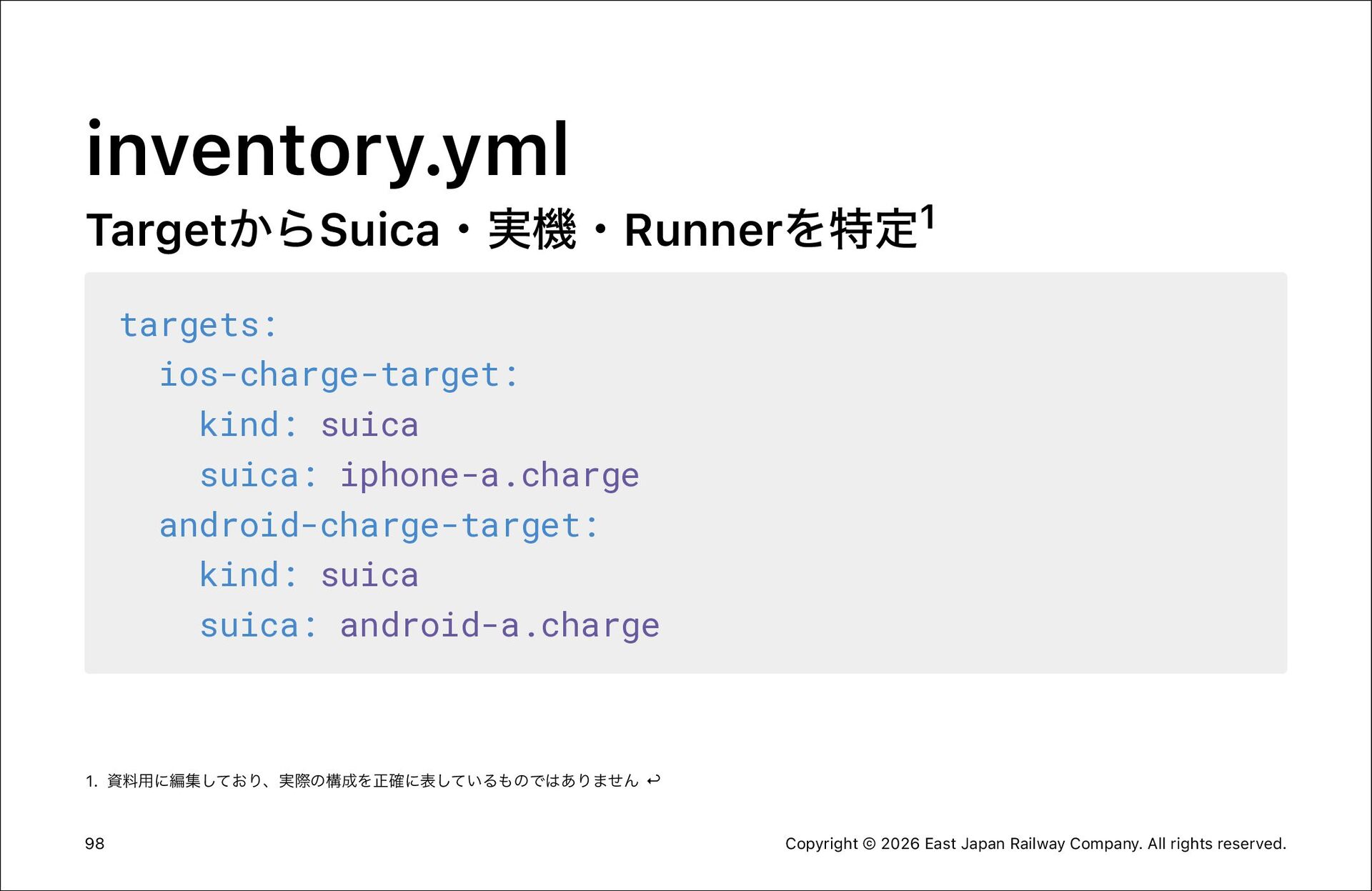

inventory.yml TargetからSuica・実機・Runnerを特定 1 targets: ios-charge-target: kind: suica suica: iphone-a.charge android-charge-target:
kind: suica suica: android-a.charge 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 98 Copyright © 2026 East Japan Railway Company. All rights reserved.

inventory.yml TargetからSuica・実機・Runnerを特定 1 suicas: iphone-a.charge: device: iphone-a idRef: iphone-a.charge.suica-id android-a.charge:
device: android-a idRef: android-a.charge.suica-id 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 99 Copyright © 2026 East Japan Railway Company. All rights reserved.

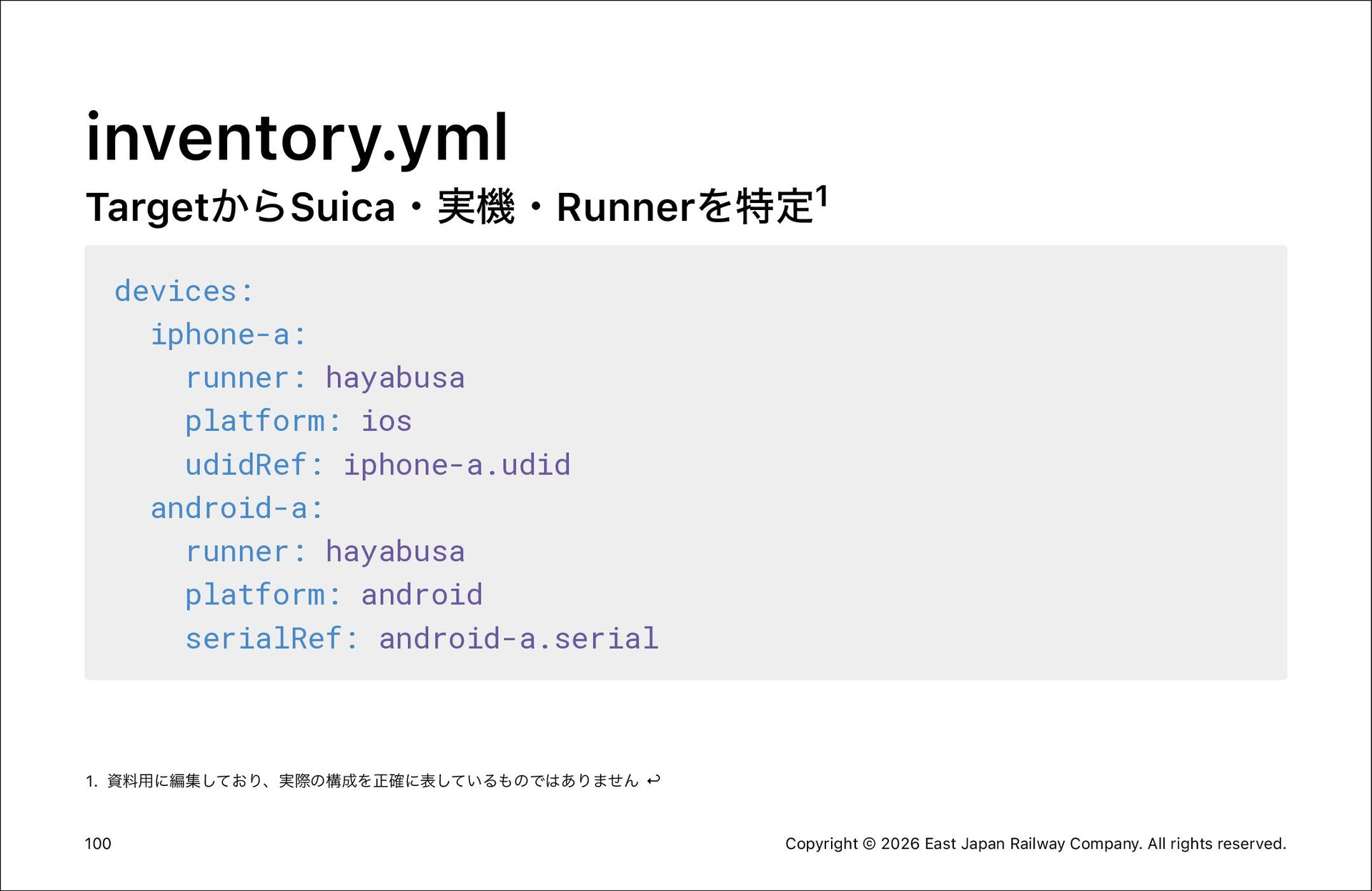

inventory.yml TargetからSuica・実機・Runnerを特定1 devices: iphone-a: runner: hayabusa platform: ios udidRef: iphone-a.udid
android-a: runner: hayabusa platform: android serialRef: android-a.serial 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 100 Copyright © 2026 East Japan Railway Company. All rights reserved.

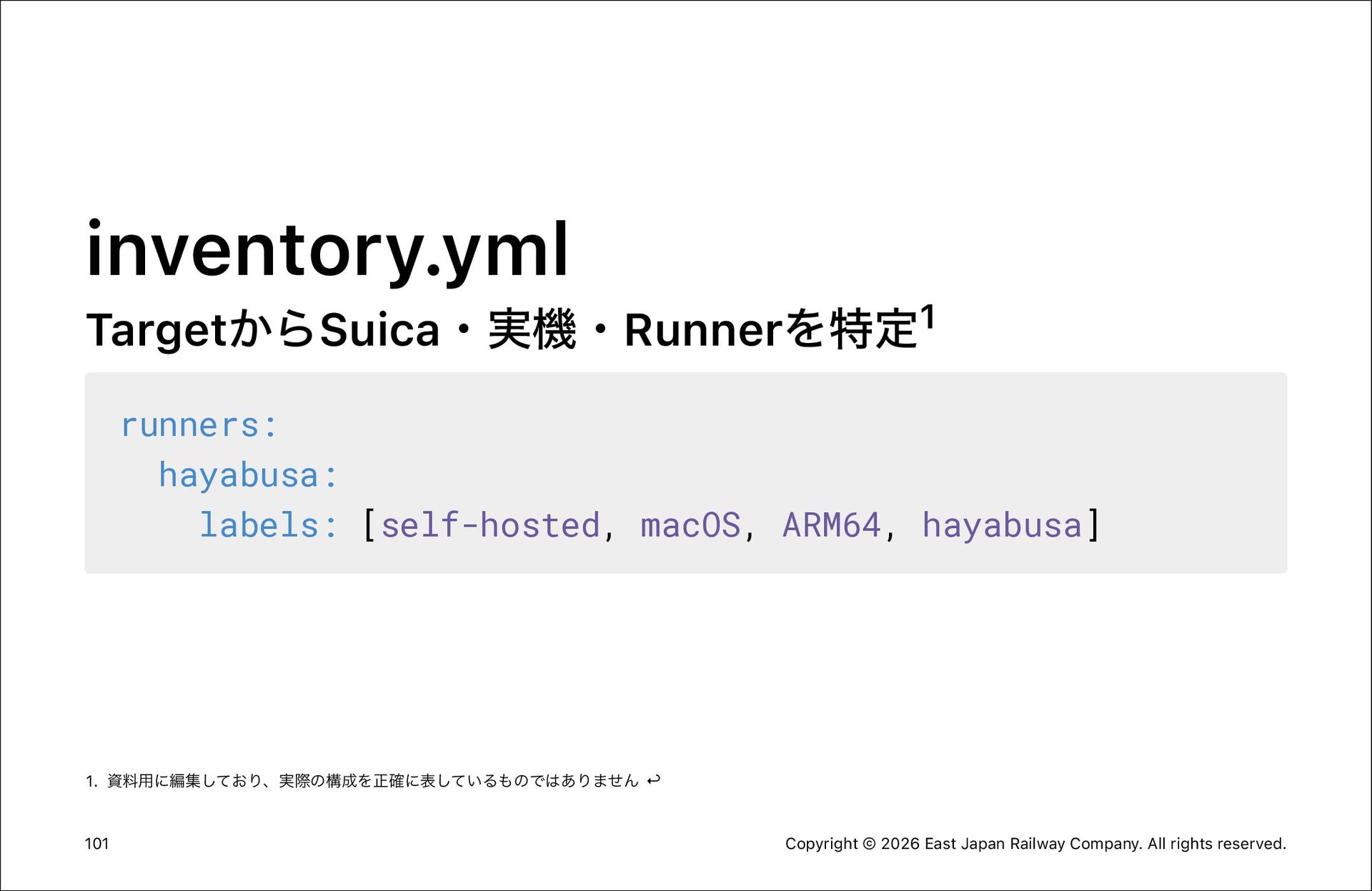

inventory.yml TargetからSuica・実機・Runnerを特定1 runners: hayabusa: labels: [self-hosted, macOS, ARM64, hayabusa] 1.
資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 101 Copyright © 2026 East Japan Railway Company. All rights reserved.

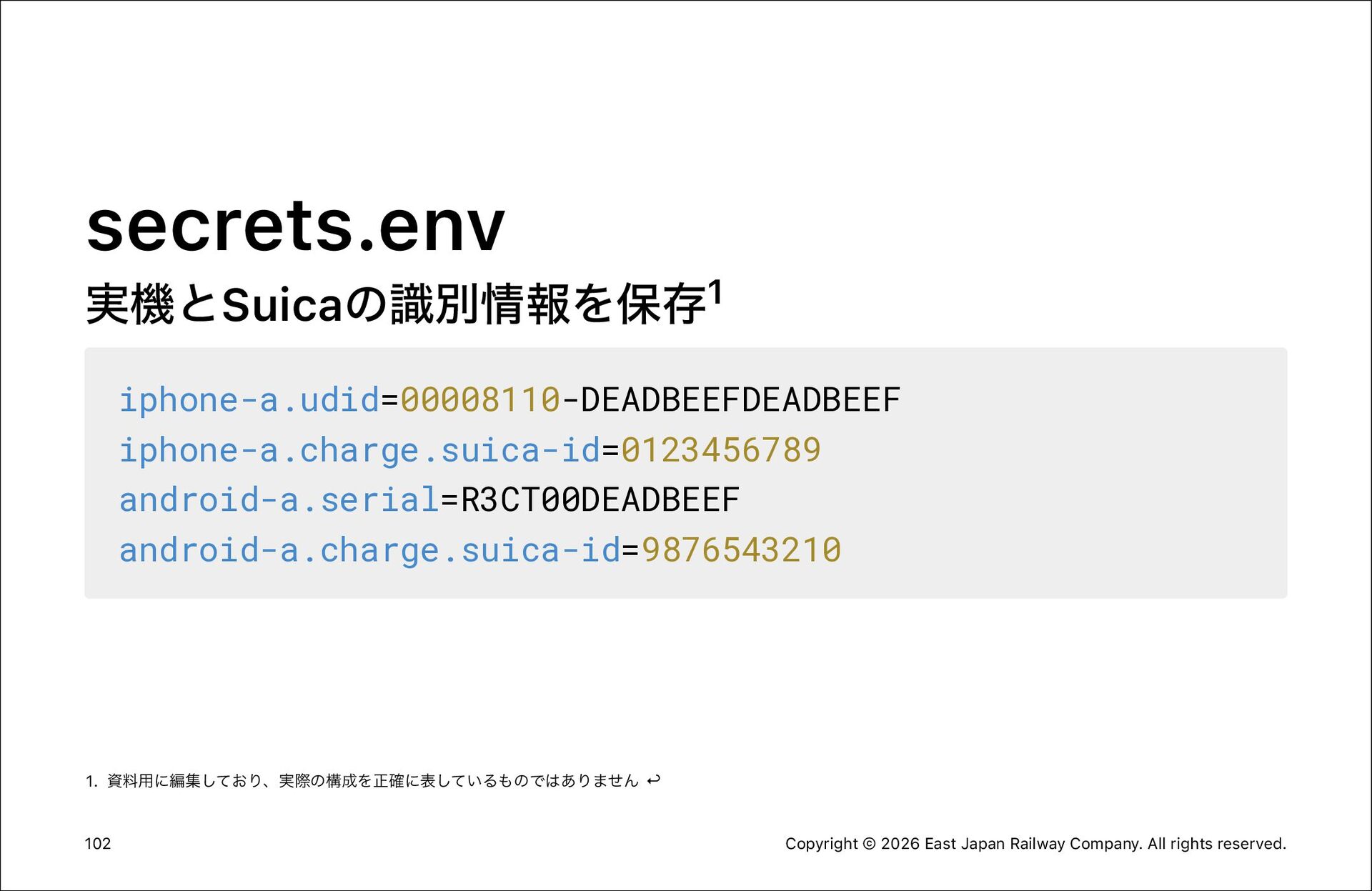

secrets.env 1 実機とSuicaの識別情報を保存 iphone-a.udid=00008110-DEADBEEFDEADBEEF iphone-a.charge.suica-id=0123456789 android-a.serial=R3CT00DEADBEEF android-a.charge.suica-id=9876543210 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎

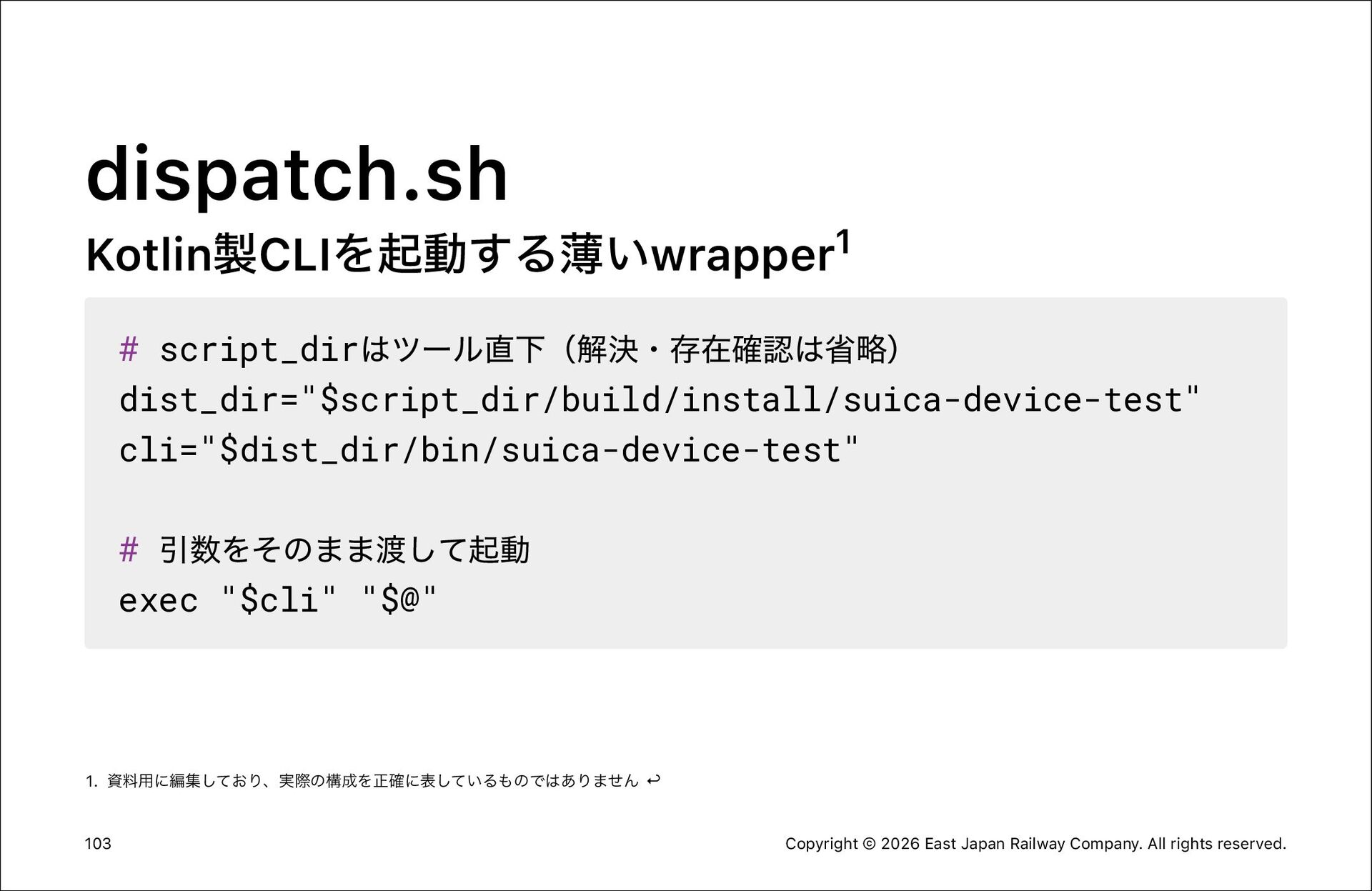

dispatch.sh 1 Kotlin製CLIを起動する薄いwrapper # script_dirはツール直下（解決・存在確認は省略） dist_dir="$script_dir/build/install/suica-device-test" cli="$dist_dir/bin/suica-device-test" # 引数をそのまま渡して起動 exec
"$cli" "$@" 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 103 Copyright © 2026 East Japan Railway Company. All rights reserved.

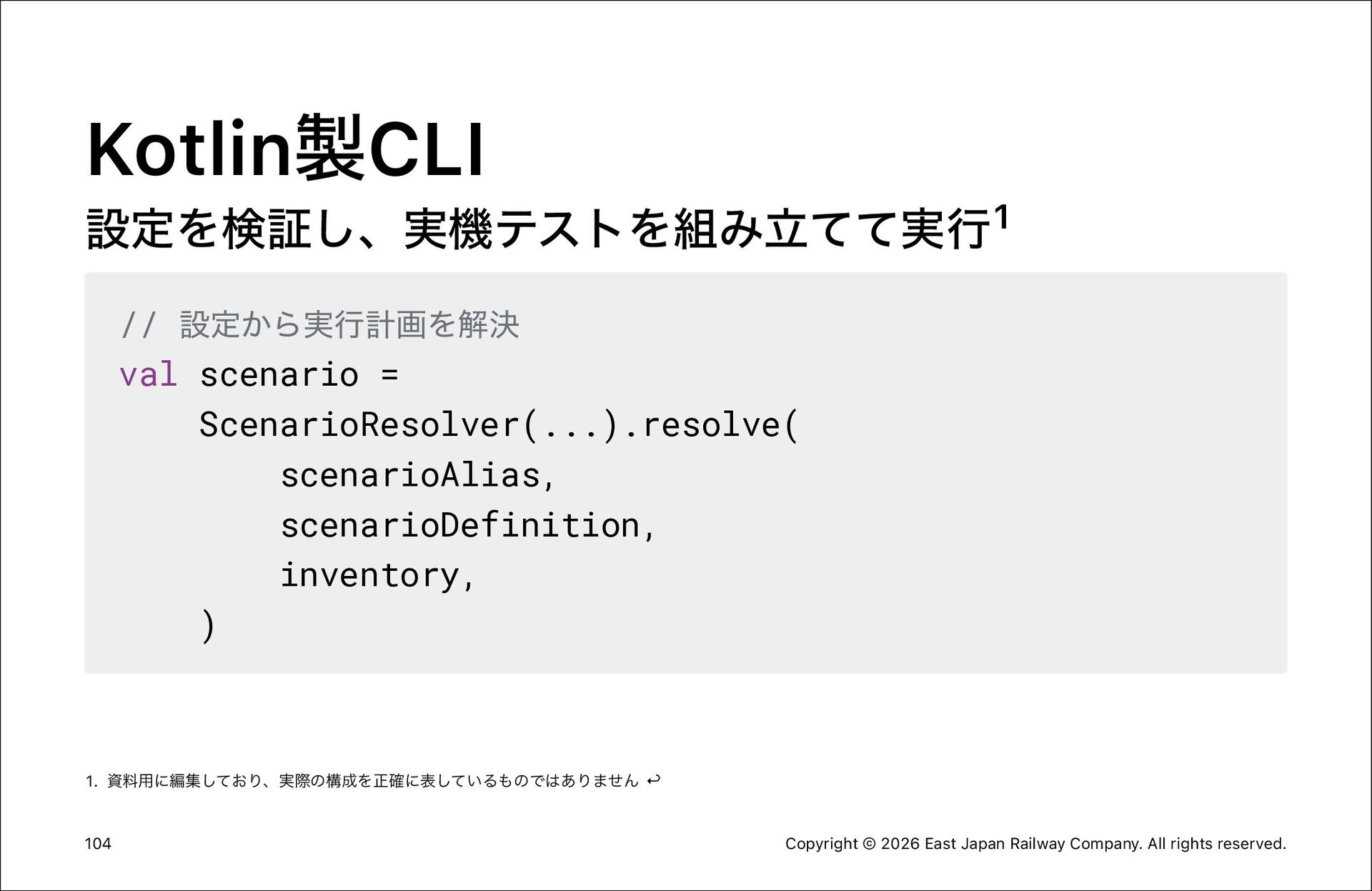

Kotlin製CLI 設定を検証し、実機テストを組み立てて実行 1 // 設定から実行計画を解決 val scenario = ScenarioResolver(...).resolve( scenarioAlias,
scenarioDefinition, inventory, ) 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 104 Copyright © 2026 East Japan Railway Company. All rights reserved.

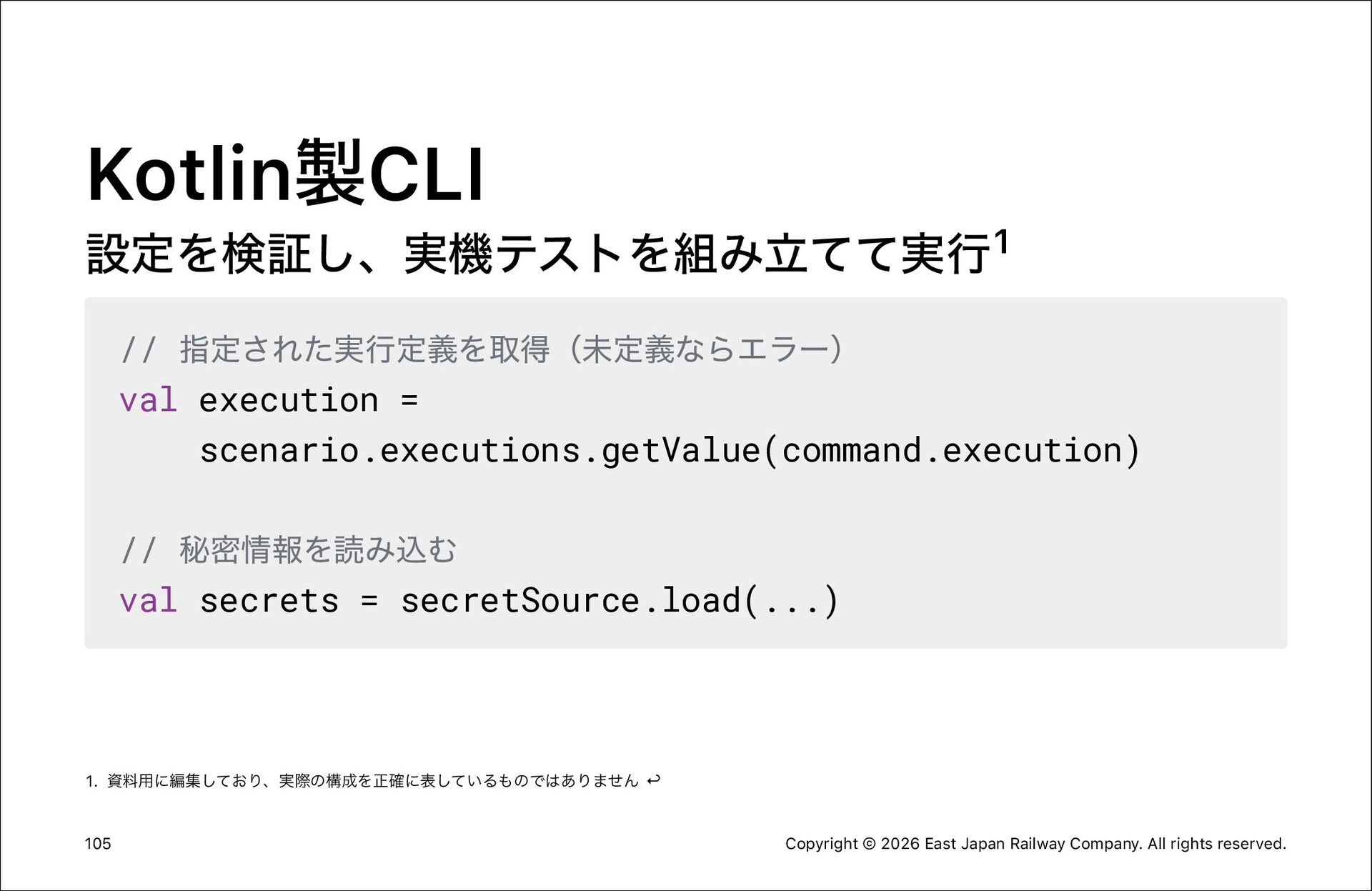

Kotlin製CLI 設定を検証し、実機テストを組み立てて実行 1 // 指定された実行定義を取得（未定義ならエラー） val execution = scenario.executions.getValue(command.execution) //
秘密情報を読み込む val secrets = secretSource.load(...) 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 105 Copyright © 2026 East Japan Railway Company. All rights reserved.

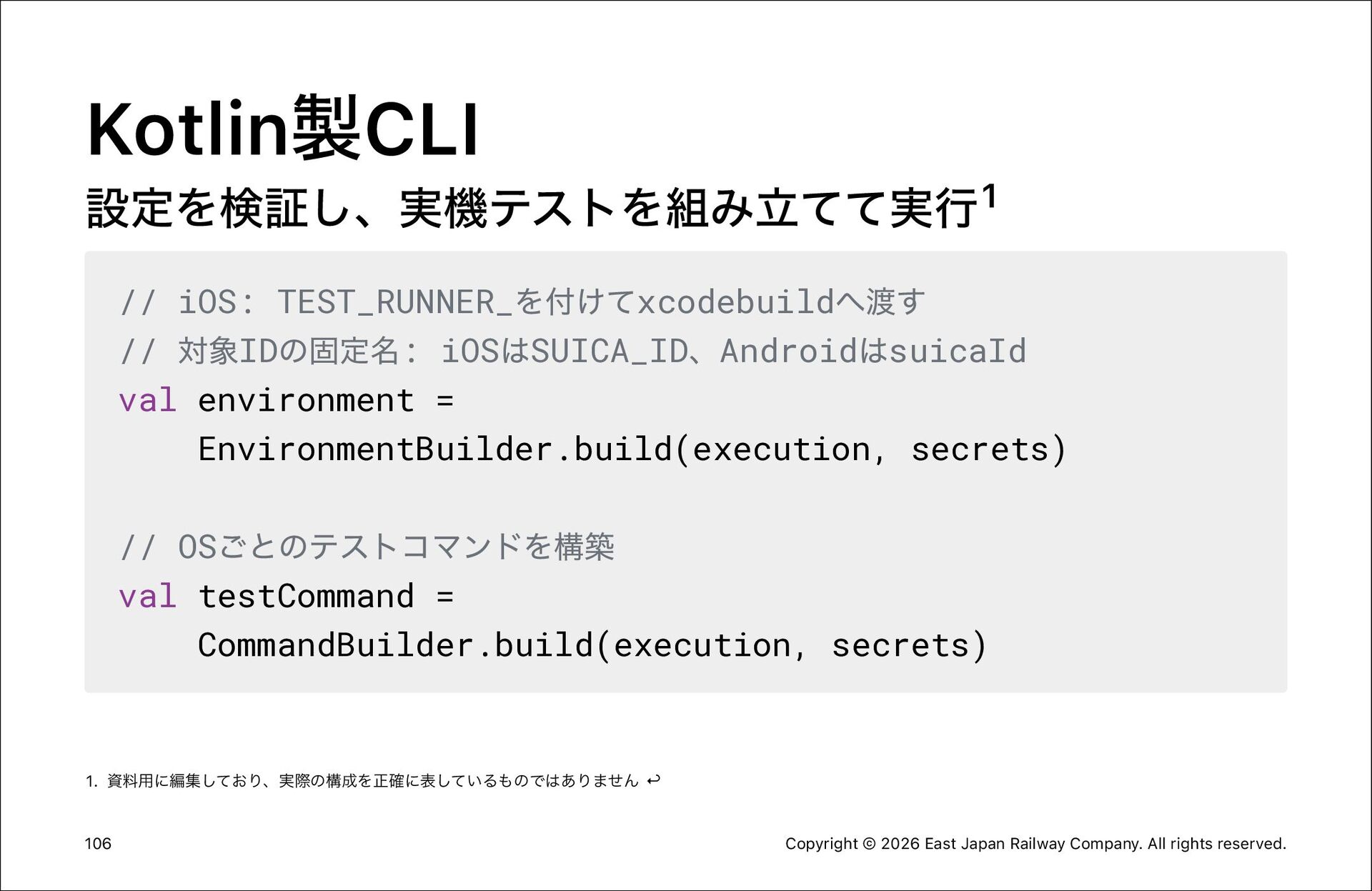

Kotlin製CLI 設定を検証し、実機テストを組み立てて実行 1 // iOS: TEST_RUNNER_を付けてxcodebuildへ渡す // 対象IDの固定名: iOSはSUICA_ID、AndroidはsuicaId val
environment = EnvironmentBuilder.build(execution, secrets) // OSごとのテストコマンドを構築 val testCommand = CommandBuilder.build(execution, secrets) 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 106 Copyright © 2026 East Japan Railway Company. All rights reserved.

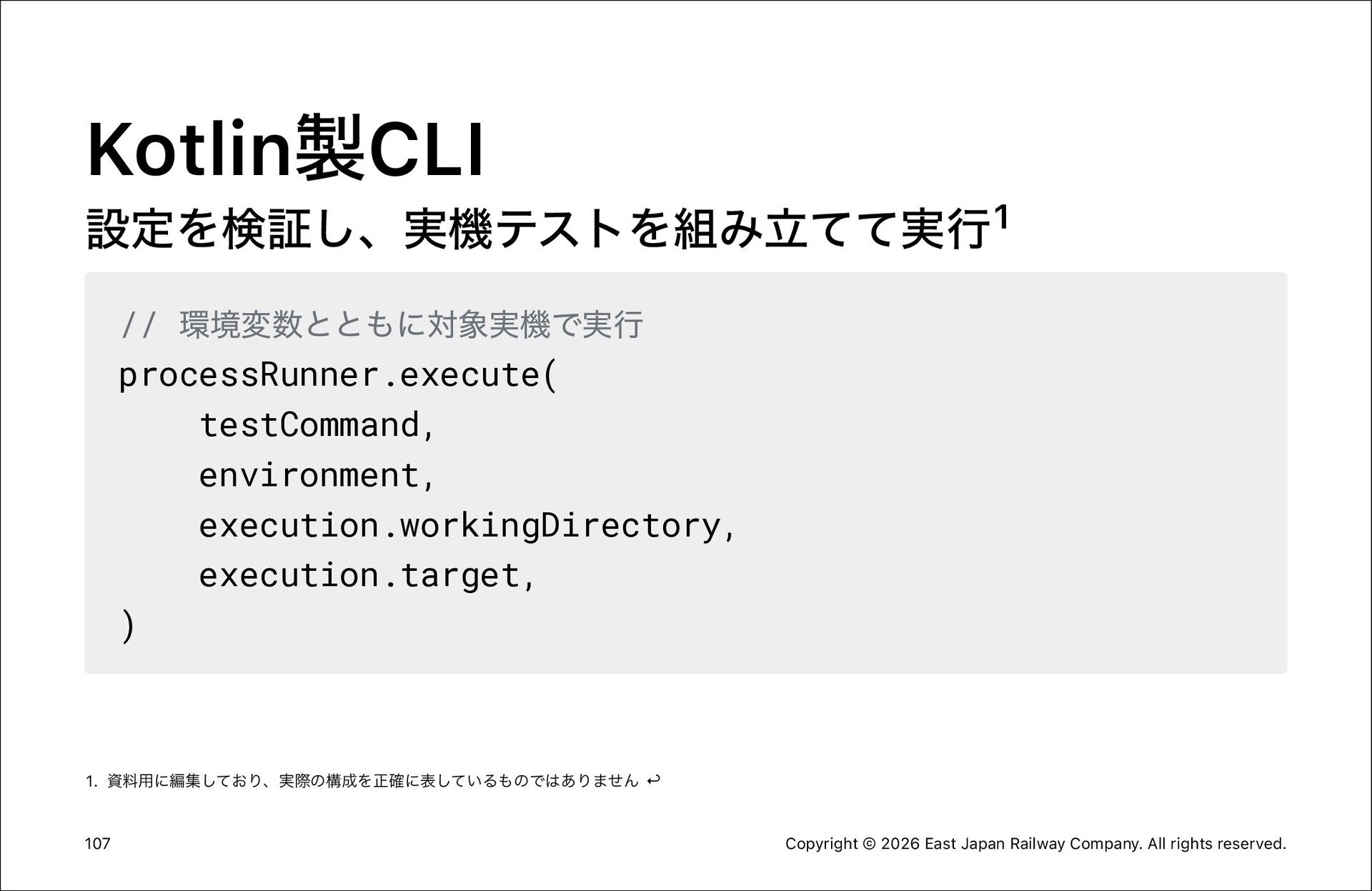

Kotlin製CLI 設定を検証し、実機テストを組み立てて実行 1 // 環境変数とともに対象実機で実行 processRunner.execute( testCommand, environment, execution.workingDirectory, execution.target,
) 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 107 Copyright © 2026 East Japan Railway Company. All rights reserved.

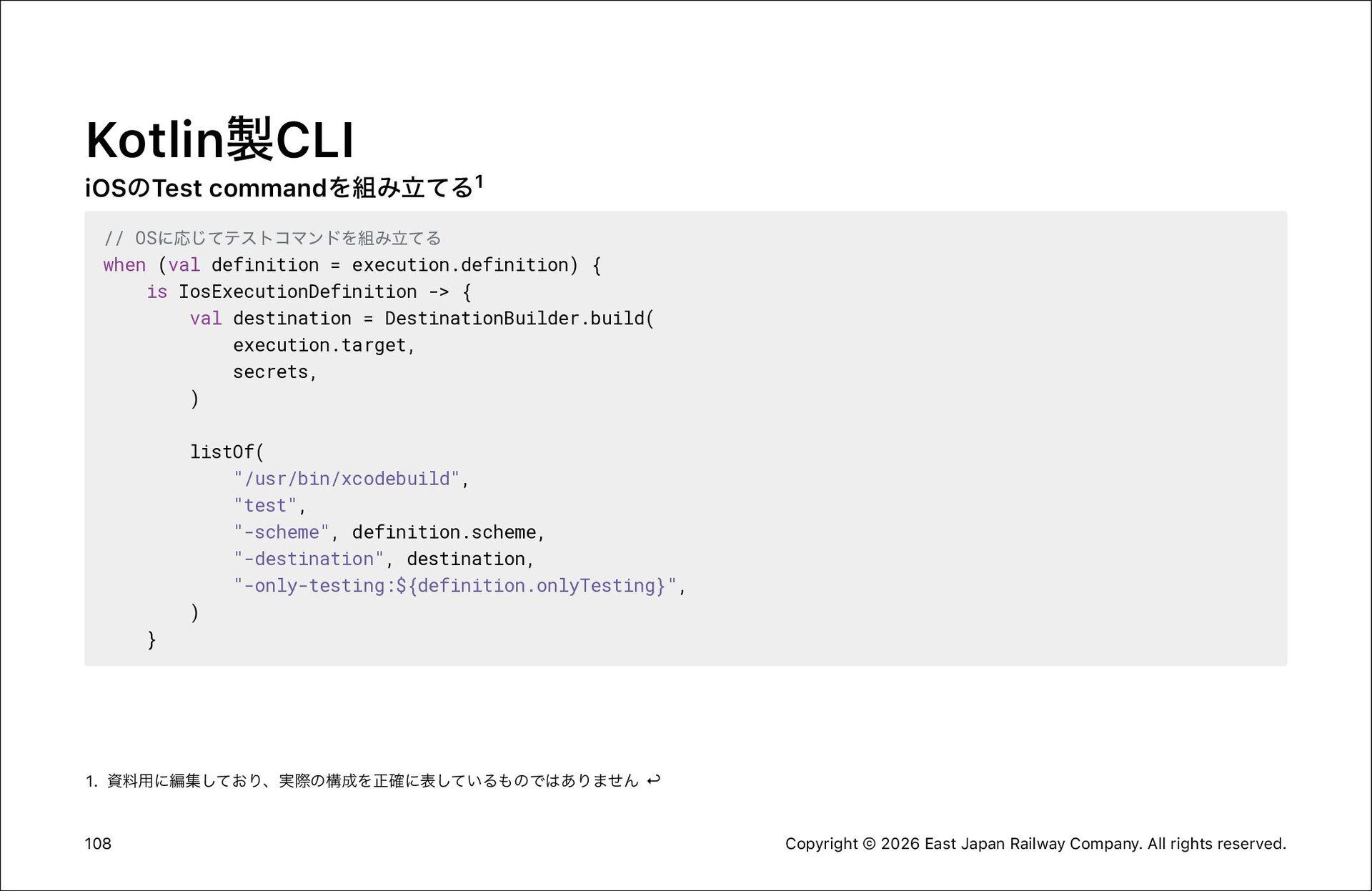

Kotlin製CLI iOSのTest commandを組み立てる1 // OSに応じてテストコマンドを組み立てる when (val definition = execution.definition)
{ is IosExecutionDefinition -> { val destination = DestinationBuilder.build( execution.target, secrets, ) listOf( "/usr/bin/xcodebuild", "test", "-scheme", definition.scheme, "-destination", destination, "-only-testing:${definition.onlyTesting}", ) } 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 108 Copyright © 2026 East Japan Railway Company. All rights reserved.

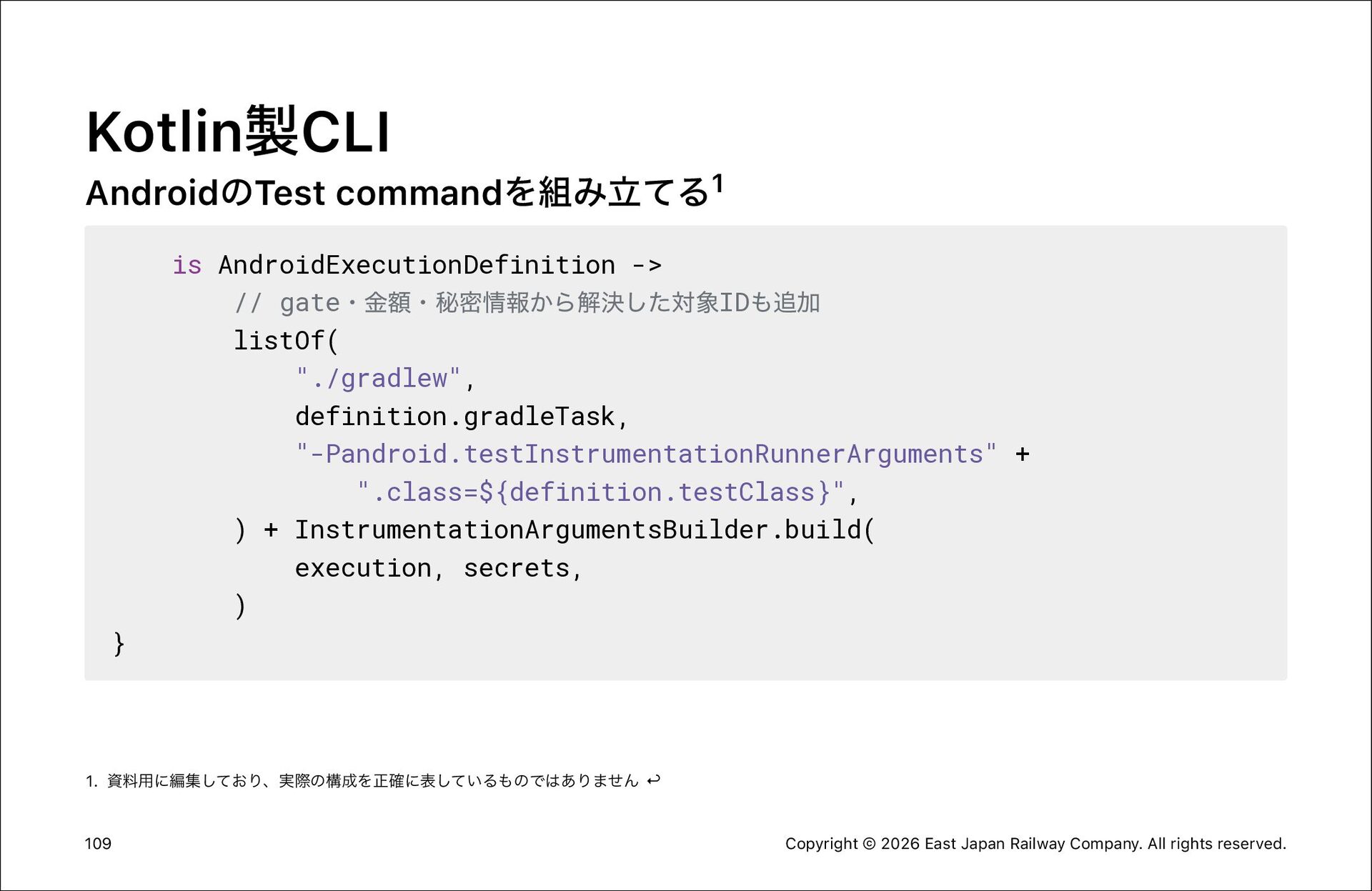

Kotlin製CLI AndroidのTest commandを組み立てる1 is AndroidExecutionDefinition -> // gate・金額・秘密情報から解決した対象IDも追加 listOf( "./gradlew",
definition.gradleTask, "-Pandroid.testInstrumentationRunnerArguments" + ".class=${definition.testClass}", ) + InstrumentationArgumentsBuilder.build( execution, secrets, ) } 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 109 Copyright © 2026 East Japan Railway Company. All rights reserved.

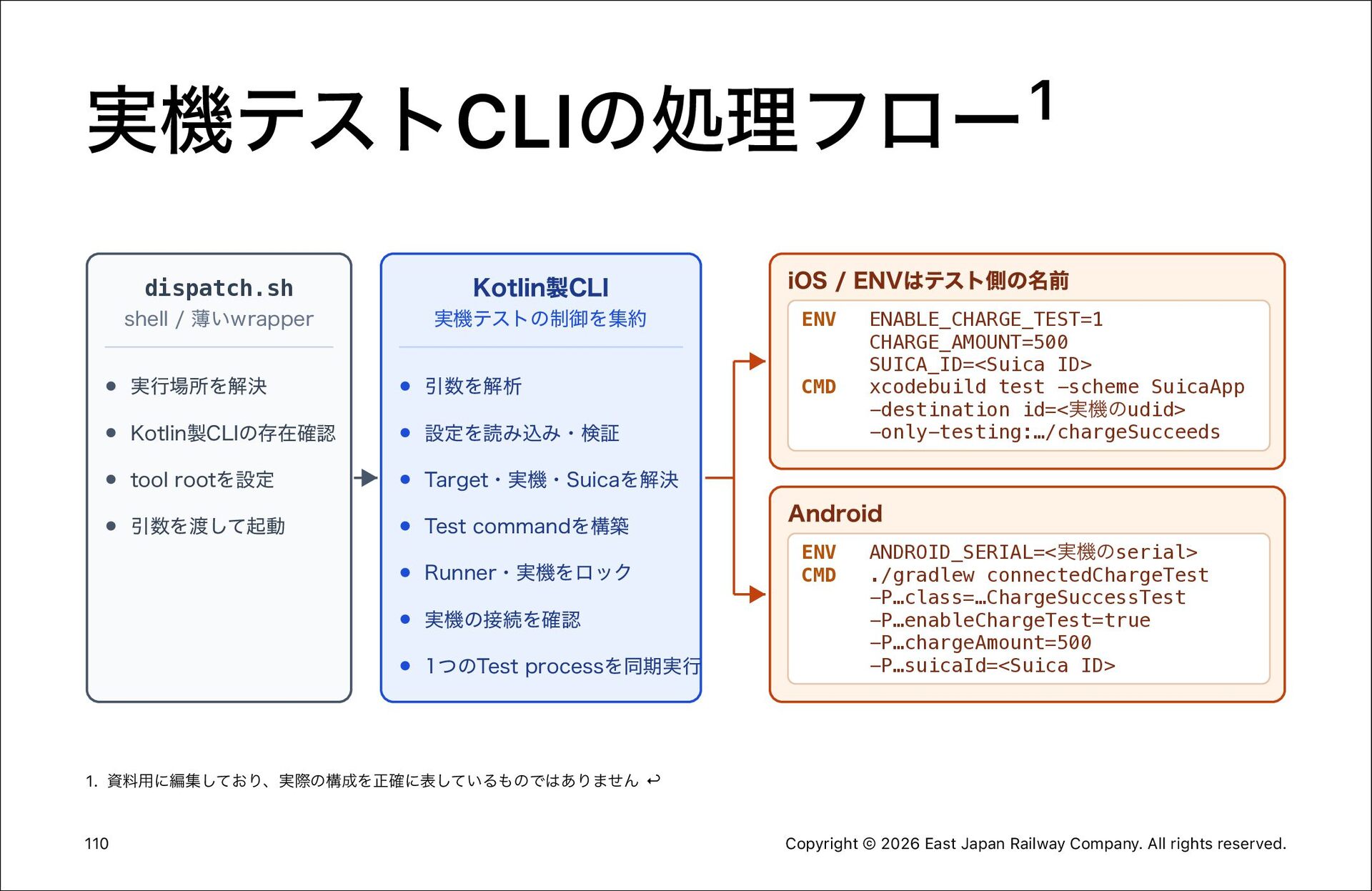

1 実機テストCLIの処理フロー dispatch.sh Kotlin製CLI iOS / ENVはテスト側の名前 shell / 薄いwrapper
実機テストの制御を集約 ENV 実行場所を解決引数を解析 CMD Kotlin製CLIの存在確認設定を読み込み・検証 tool rootを設定 Target・実機・Suicaを解決引数を渡して起動 Test commandを構築 Runner・実機をロック実機の接続を確認 1つのTest processを同期実行 ENABLE_CHARGE_TEST=1 CHARGE_AMOUNT=500 SUICA_ID=<Suica ID> xcodebuild test -scheme SuicaApp -destination id=<実機のudid> -only-testing:…/chargeSucceeds Android ENV CMD ANDROID_SERIAL=<実機のserial> ./gradlew connectedChargeTest -P…class=…ChargeSuccessTest -P…enableChargeTest=true -P…chargeAmount=500 -P…suicaId=<Suica ID> 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 110 Copyright © 2026 East Japan Railway Company. All rights reserved.

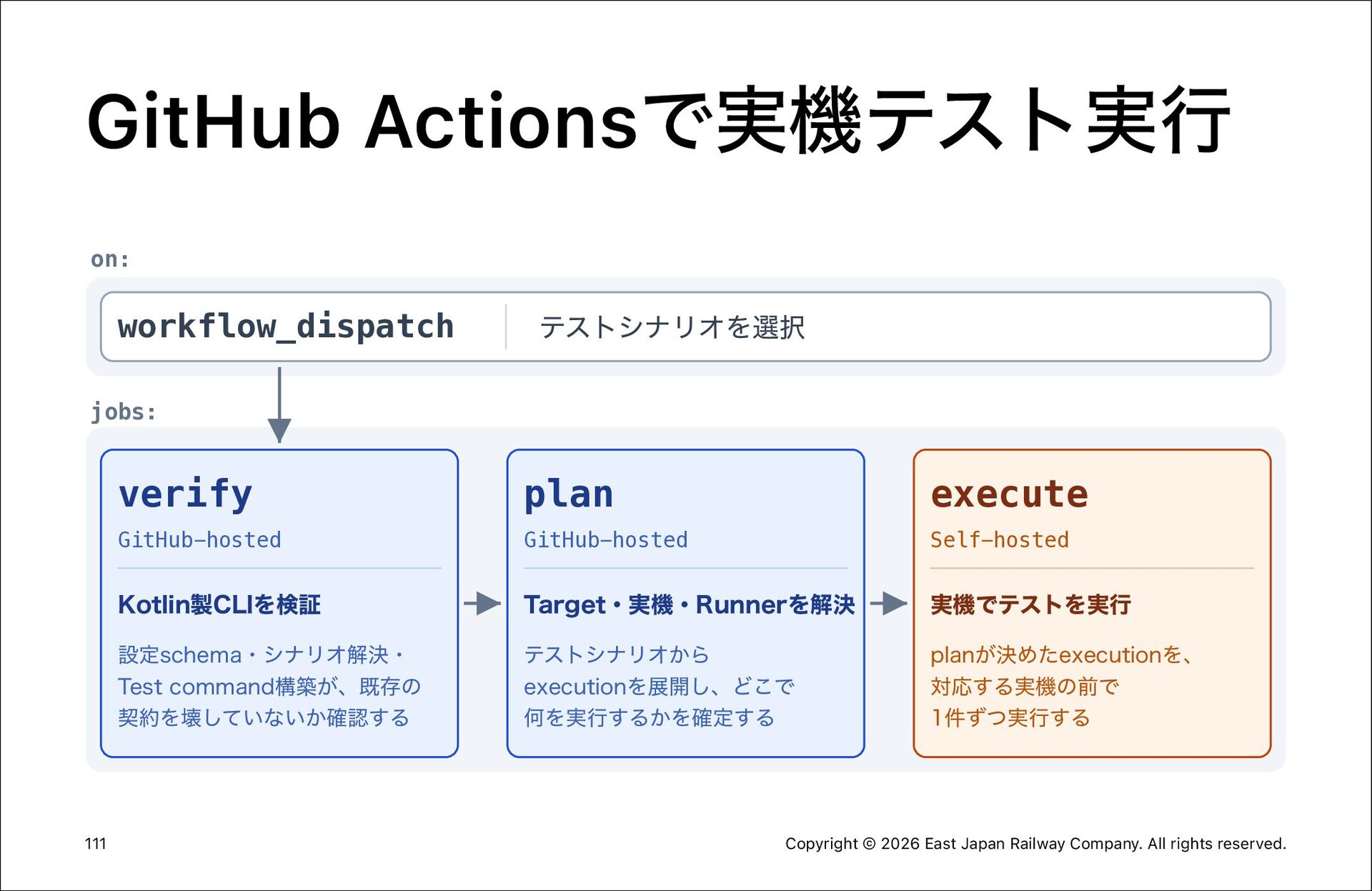

GitHub Actionsで実機テスト実行 on: workflow_dispatch テストシナリオを選択 jobs: 111 verify plan execute
GitHub-hosted GitHub-hosted Self-hosted Kotlin製CLIを検証 Target・実機・Runnerを解決実機でテストを実行設定schema・シナリオ解決・ Test command構築が、既存の契約を壊していないか確認するテストシナリオから executionを展開し、どこで何を実行するかを確定する planが決めたexecutionを、対応する実機の前で 1件ずつ実行する Copyright © 2026 East Japan Railway Company. All rights reserved.

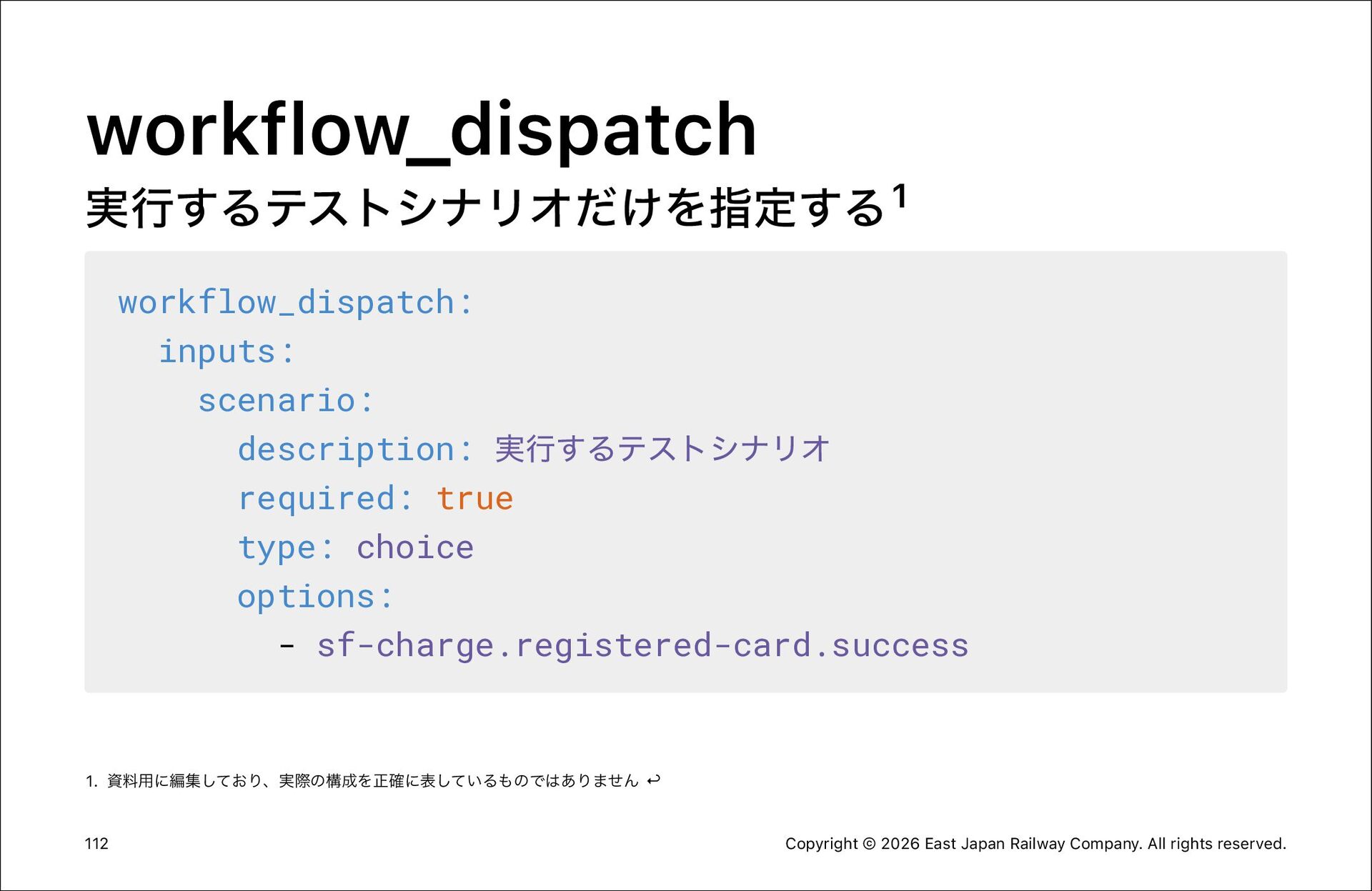

workflow_dispatch 実行するテストシナリオだけを指定する 1 workflow_dispatch: inputs: scenario: description: 実行するテストシナリオ required: true
type: choice options: - sf-charge.registered-card.success 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 112 Copyright © 2026 East Japan Railway Company. All rights reserved.

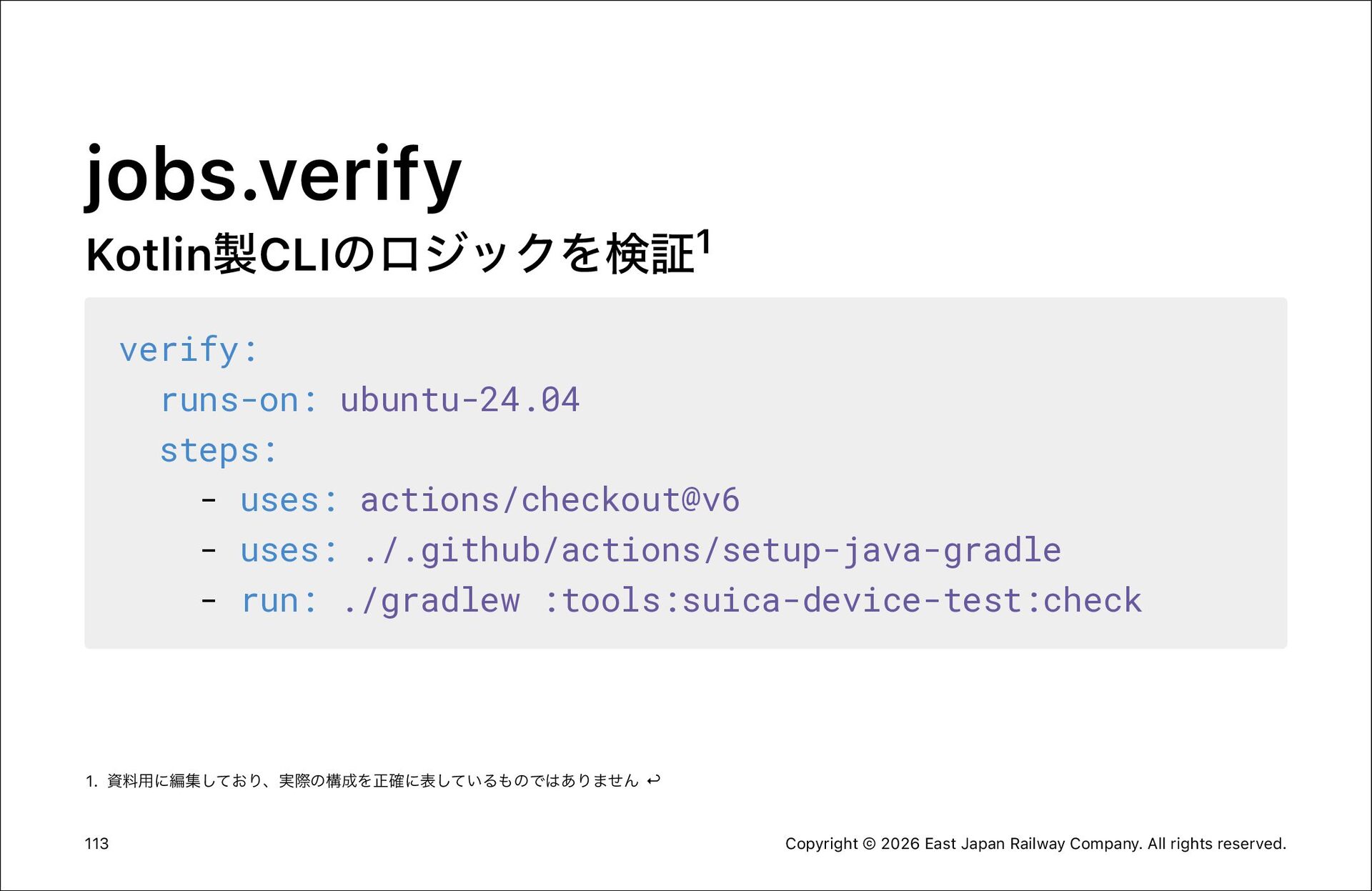

jobs.verify Kotlin製CLIのロジックを検証 1 verify: runs-on: ubuntu-24.04 steps: - uses: actions/checkout@v6
- uses: ./.github/actions/setup-java-gradle - run: ./gradlew :tools:suica-device-test:check 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 113 Copyright © 2026 East Japan Railway Company. All rights reserved.

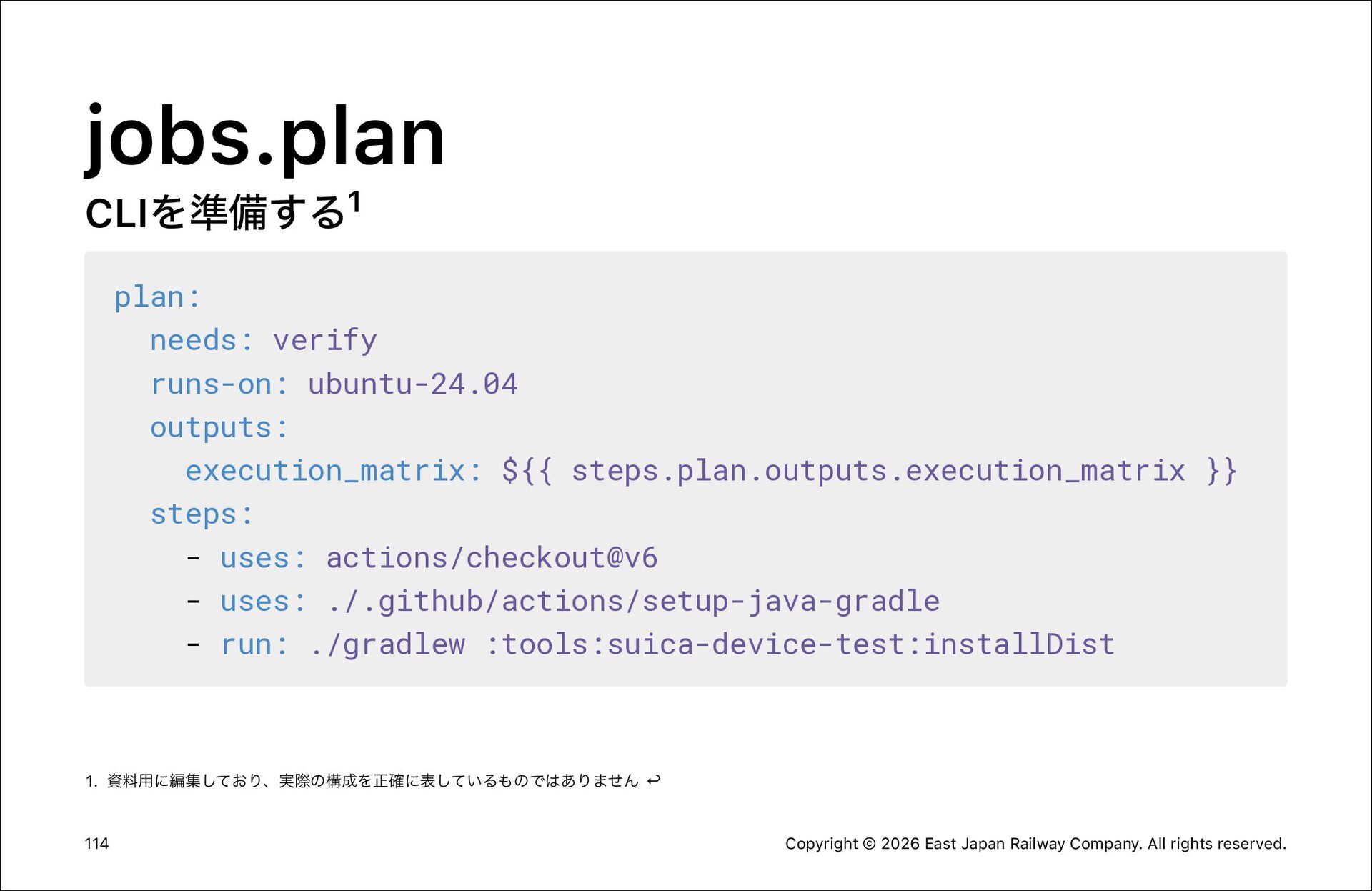

jobs.plan CLIを準備する1 plan: needs: verify runs-on: ubuntu-24.04 outputs: execution_matrix: ${{
steps.plan.outputs.execution_matrix }} steps: - uses: actions/checkout@v6 - uses: ./.github/actions/setup-java-gradle - run: ./gradlew :tools:suica-device-test:installDist 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 114 Copyright © 2026 East Japan Railway Company. All rights reserved.

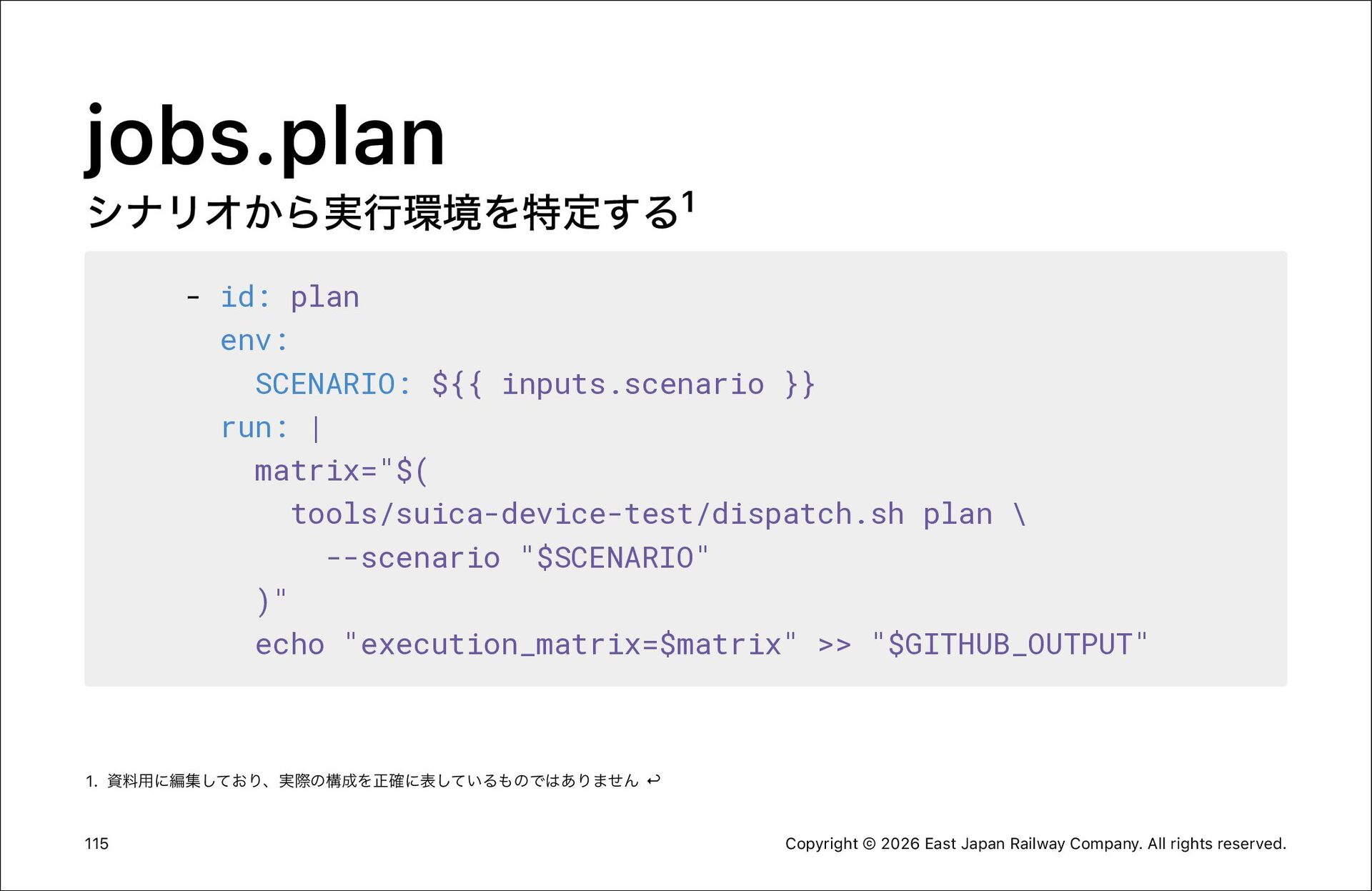

jobs.plan シナリオから実行環境を特定する1 - id: plan env: SCENARIO: ${{ inputs.scenario }}
run: | matrix="$( tools/suica-device-test/dispatch.sh plan \ --scenario "$SCENARIO" )" echo "execution_matrix=$matrix" >> "$GITHUB_OUTPUT" 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 115 Copyright © 2026 East Japan Railway Company. All rights reserved.

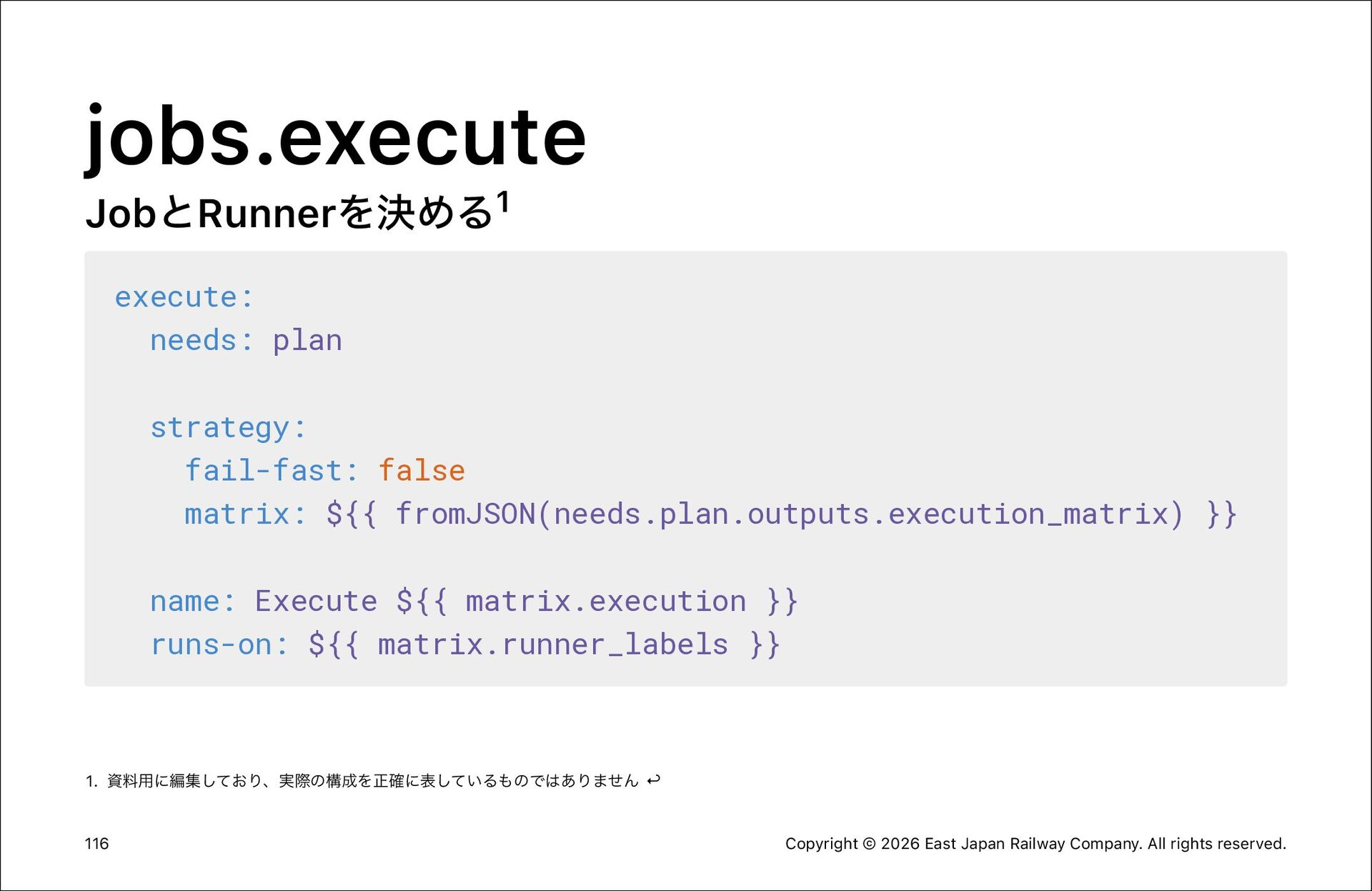

jobs.execute JobとRunnerを決める1 execute: needs: plan strategy: fail-fast: false matrix: ${{
fromJSON(needs.plan.outputs.execution_matrix) }} name: Execute ${{ matrix.execution }} runs-on: ${{ matrix.runner_labels }} 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 116 Copyright © 2026 East Japan Railway Company. All rights reserved.

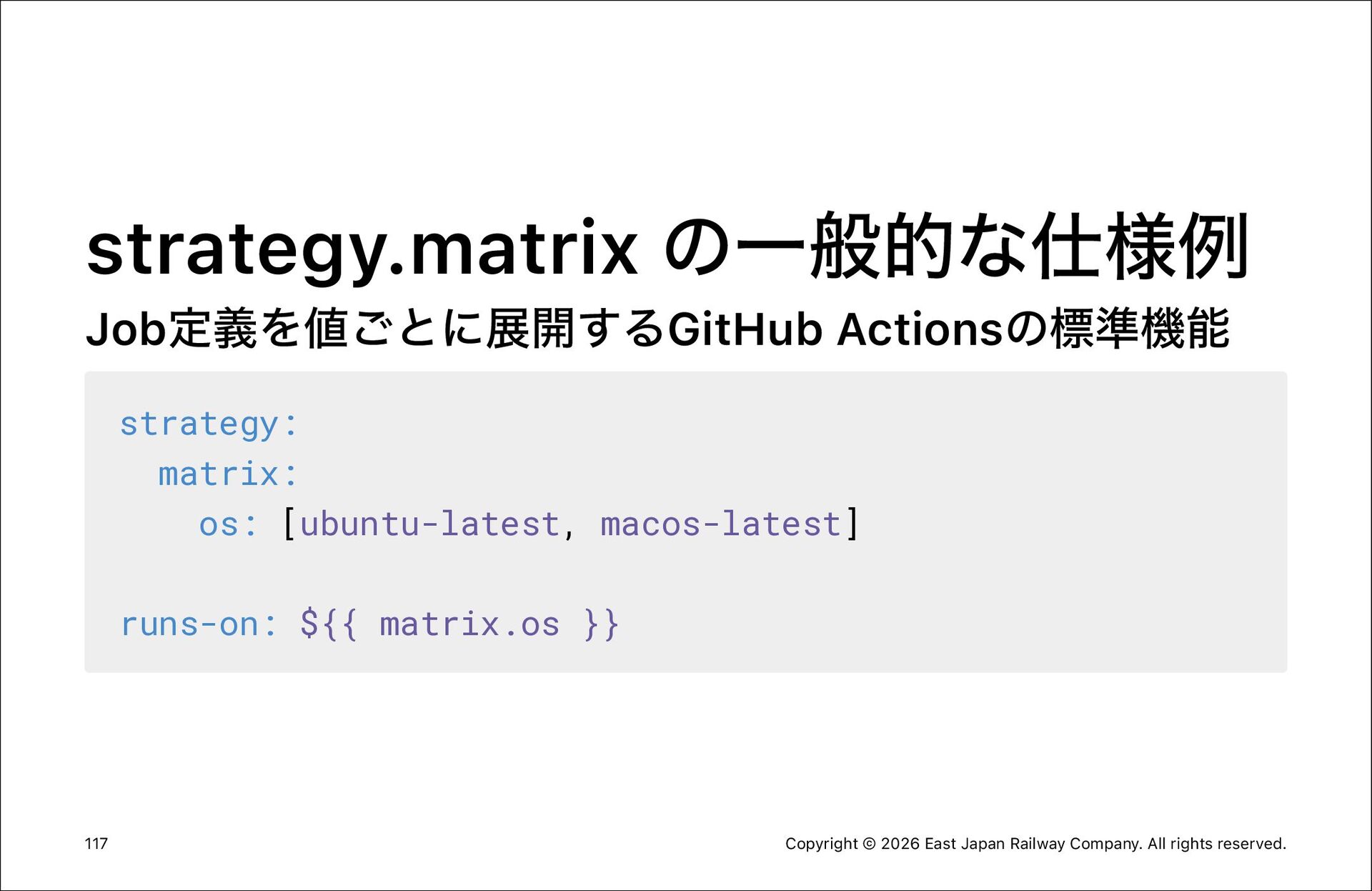

strategy.matrix の一般的な仕様例 Job定義を値ごとに展開するGitHub Actionsの標準機能 strategy: matrix: os: [ubuntu-latest, macos-latest] runs-on:
${{ matrix.os }} 117 Copyright © 2026 East Japan Railway Company. All rights reserved.

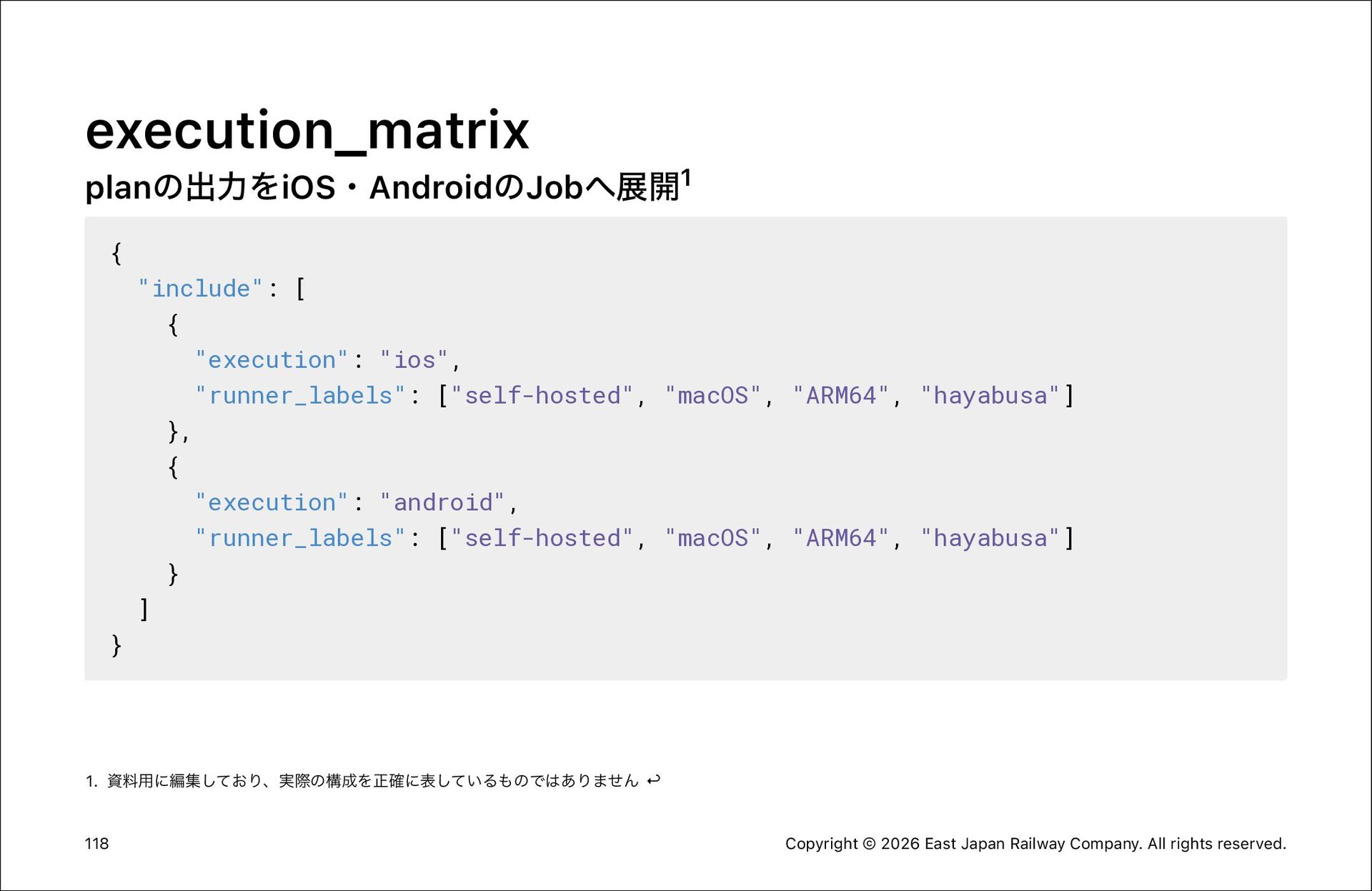

execution_matrix planの出力をiOS・AndroidのJobへ展開1 { "include": [ { "execution": "ios", "runner_labels": ["self-hosted",
"macOS", "ARM64", "hayabusa"] }, { "execution": "android", "runner_labels": ["self-hosted", "macOS", "ARM64", "hayabusa"] } ] } 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 118 Copyright © 2026 East Japan Railway Company. All rights reserved.

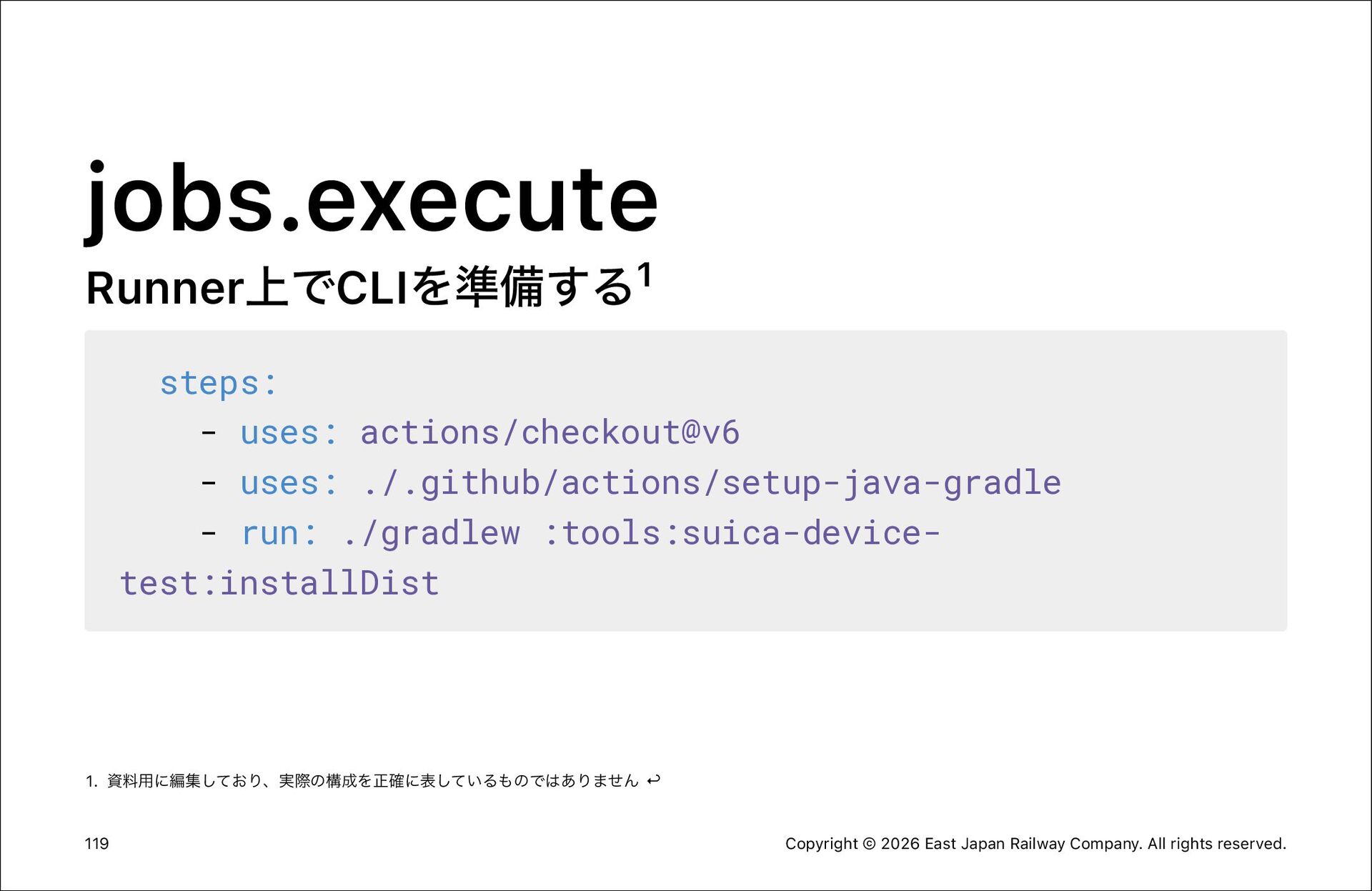

jobs.execute Runner上でCLIを準備する1 steps: - uses: actions/checkout@v6 - uses: ./.github/actions/setup-java-gradle -
run: ./gradlew :tools:suica-devicetest:installDist 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 119 Copyright © 2026 East Japan Railway Company. All rights reserved.

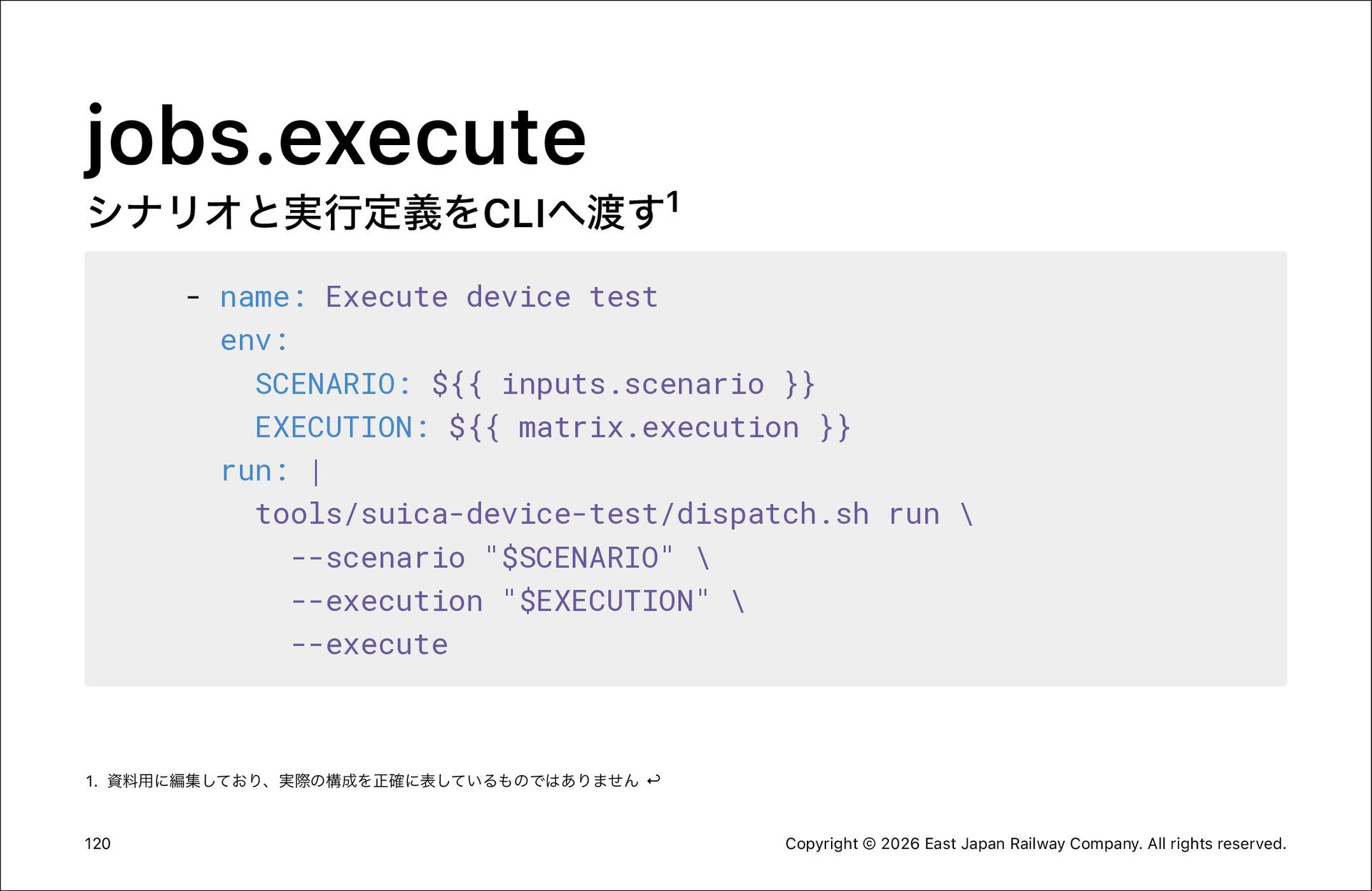

jobs.execute シナリオと実行定義をCLIへ渡す1 - name: Execute device test env: SCENARIO: ${{
inputs.scenario }} EXECUTION: ${{ matrix.execution }} run: | tools/suica-device-test/dispatch.sh run \ --scenario "$SCENARIO" \ --execution "$EXECUTION" \ --execute 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 120 Copyright © 2026 East Japan Railway Company. All rights reserved.

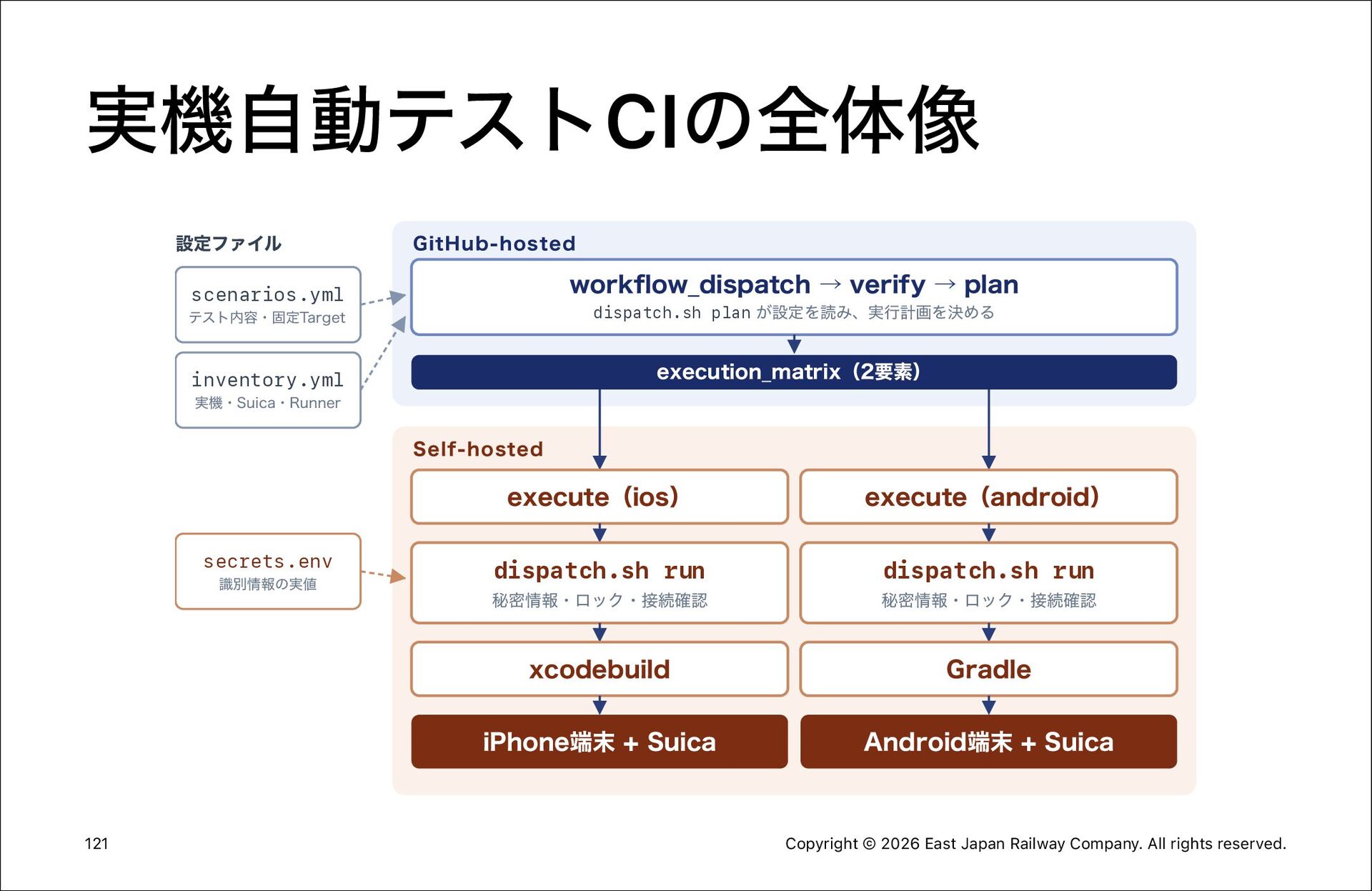

実機自動テストCIの全体像設定ファイル GitHub-hosted scenarios.yml workﬂow̲dispatch → verify → plan テスト内容・固定Target
dispatch.sh plan が設定を読み、実行計画を決める inventory.yml execution̲matrix（2要素）実機・Suica・Runner Self-hosted secrets.env 識別情報の実値 121 execute（ios） execute（android） dispatch.sh run dispatch.sh run 秘密情報・ロック・接続確認秘密情報・ロック・接続確認 xcodebuild Gradle iPhone端末 + Suica Android端末 + Suica Copyright © 2026 East Japan Railway Company. All rights reserved.

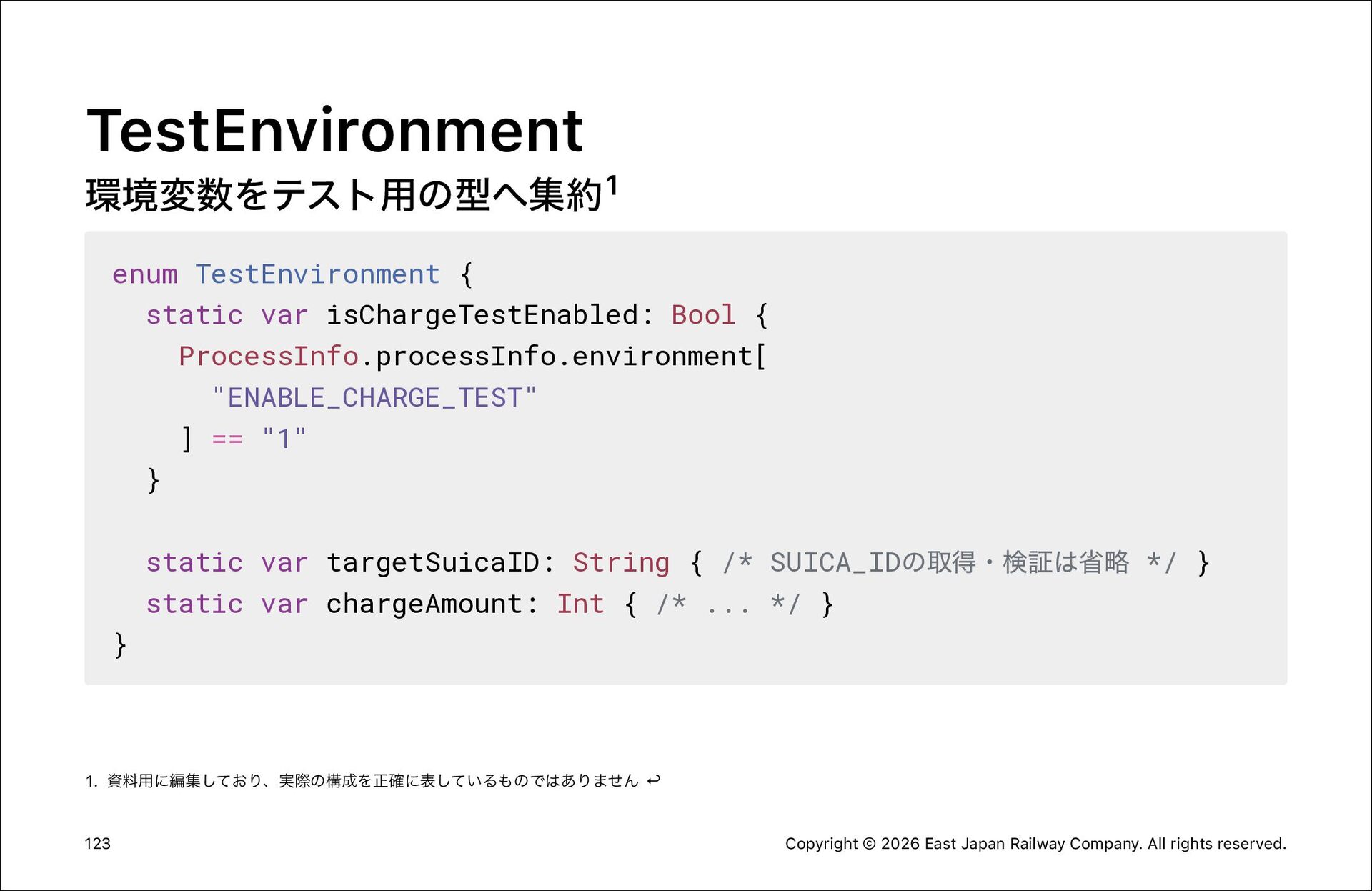

TestEnvironment 環境変数をテスト用の型へ集約 1 enum TestEnvironment { static var isChargeTestEnabled: Bool
{ ProcessInfo.processInfo.environment[ "ENABLE_CHARGE_TEST" ] == "1" } static var targetSuicaID: String { /* SUICA_IDの取得・検証は省略 */ } static var chargeAmount: Int { /* ... */ } } 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 123 Copyright © 2026 East Japan Railway Company. All rights reserved.

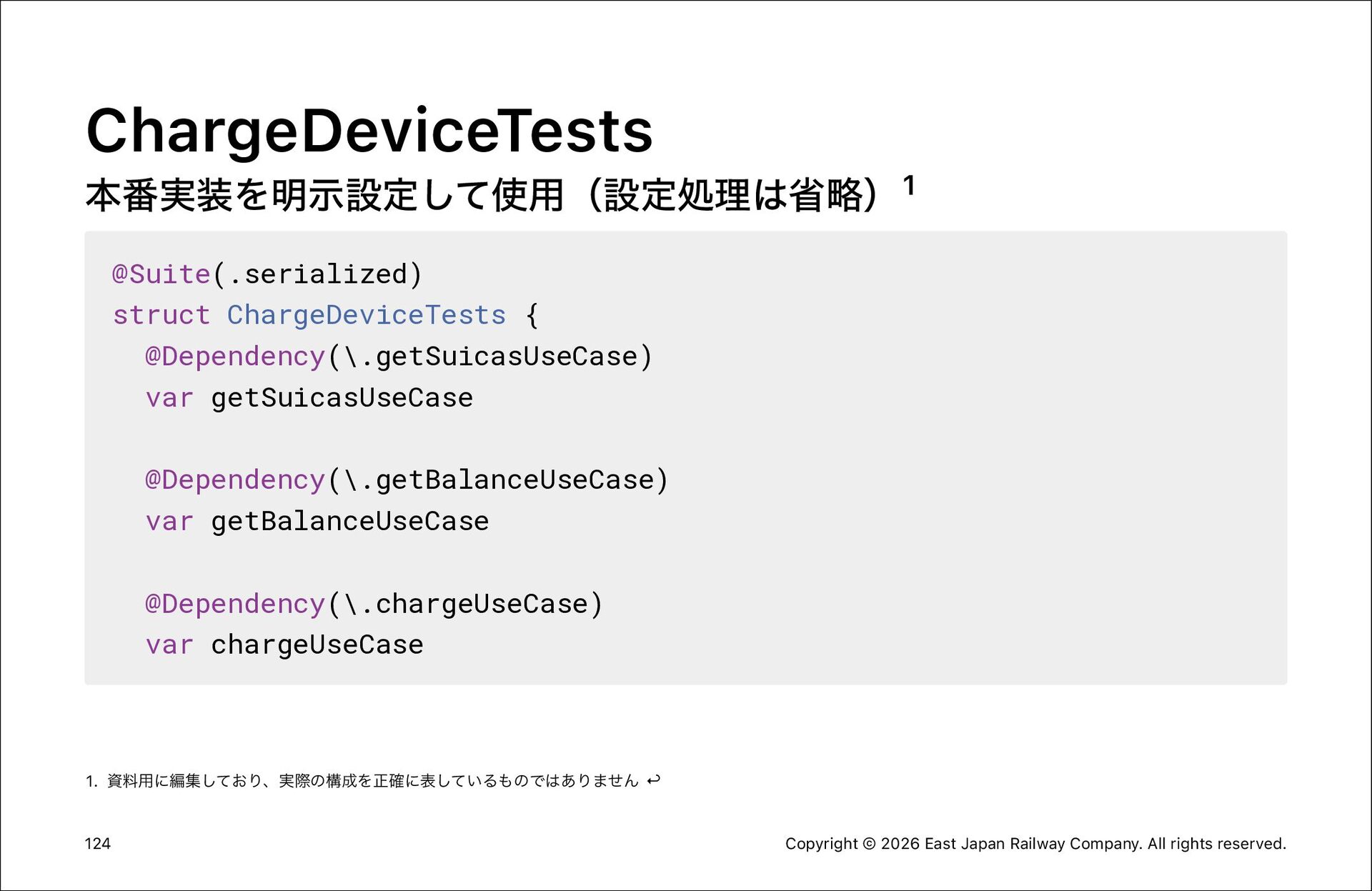

ChargeDeviceTests 本番実装を明示設定して使用（設定処理は省略） 1 @Suite(.serialized) struct ChargeDeviceTests { @Dependency(\.getSuicasUseCase) var getSuicasUseCase
@Dependency(\.getBalanceUseCase) var getBalanceUseCase @Dependency(\.chargeUseCase) var chargeUseCase 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 124 Copyright © 2026 East Japan Railway Company. All rights reserved.

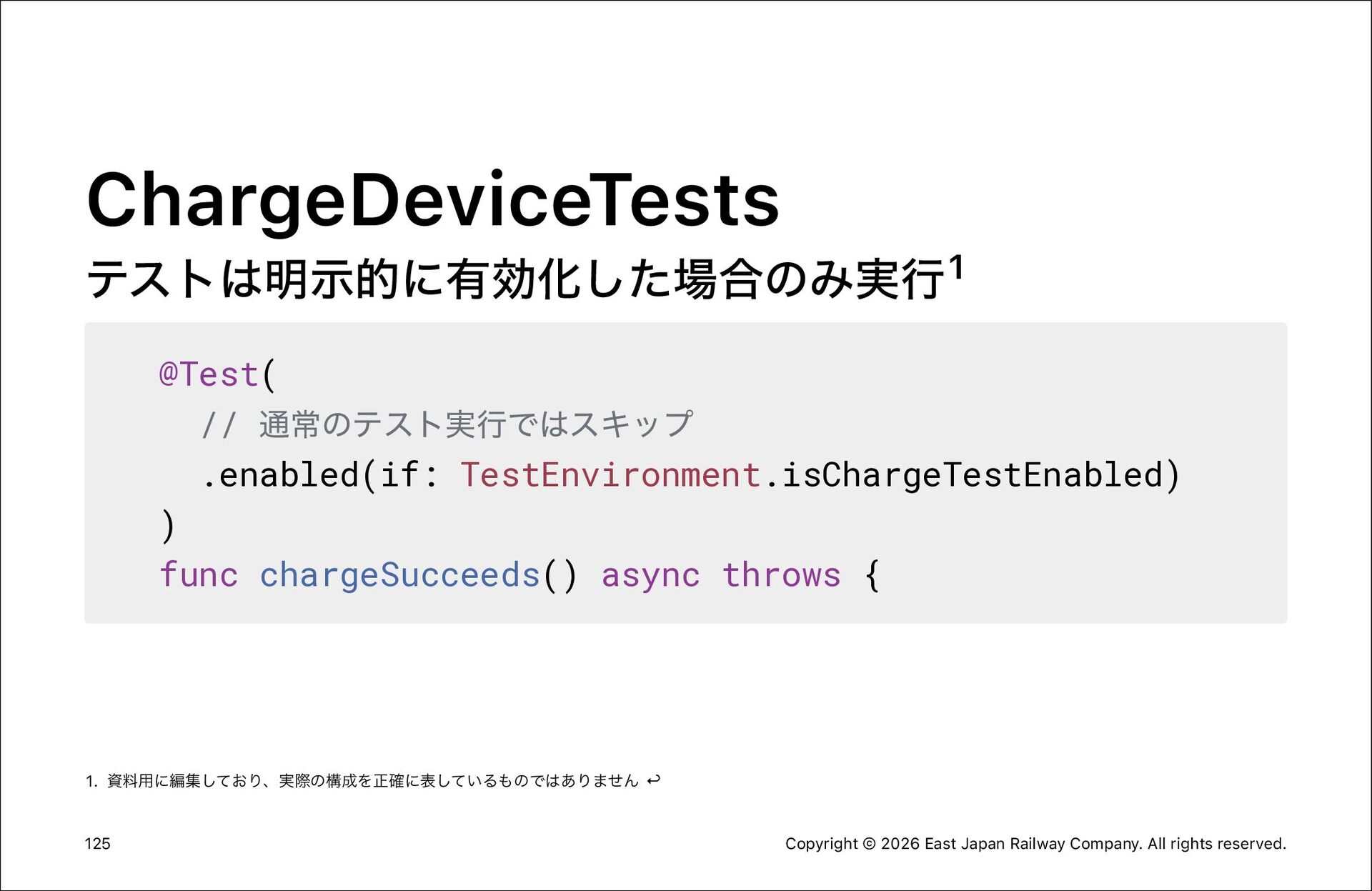

ChargeDeviceTests テストは明示的に有効化した場合のみ実行 1 @Test( // 通常のテスト実行ではスキップ .enabled(if: TestEnvironment.isChargeTestEnabled) ) func
chargeSucceeds() async throws { 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 125 Copyright © 2026 East Japan Railway Company. All rights reserved.

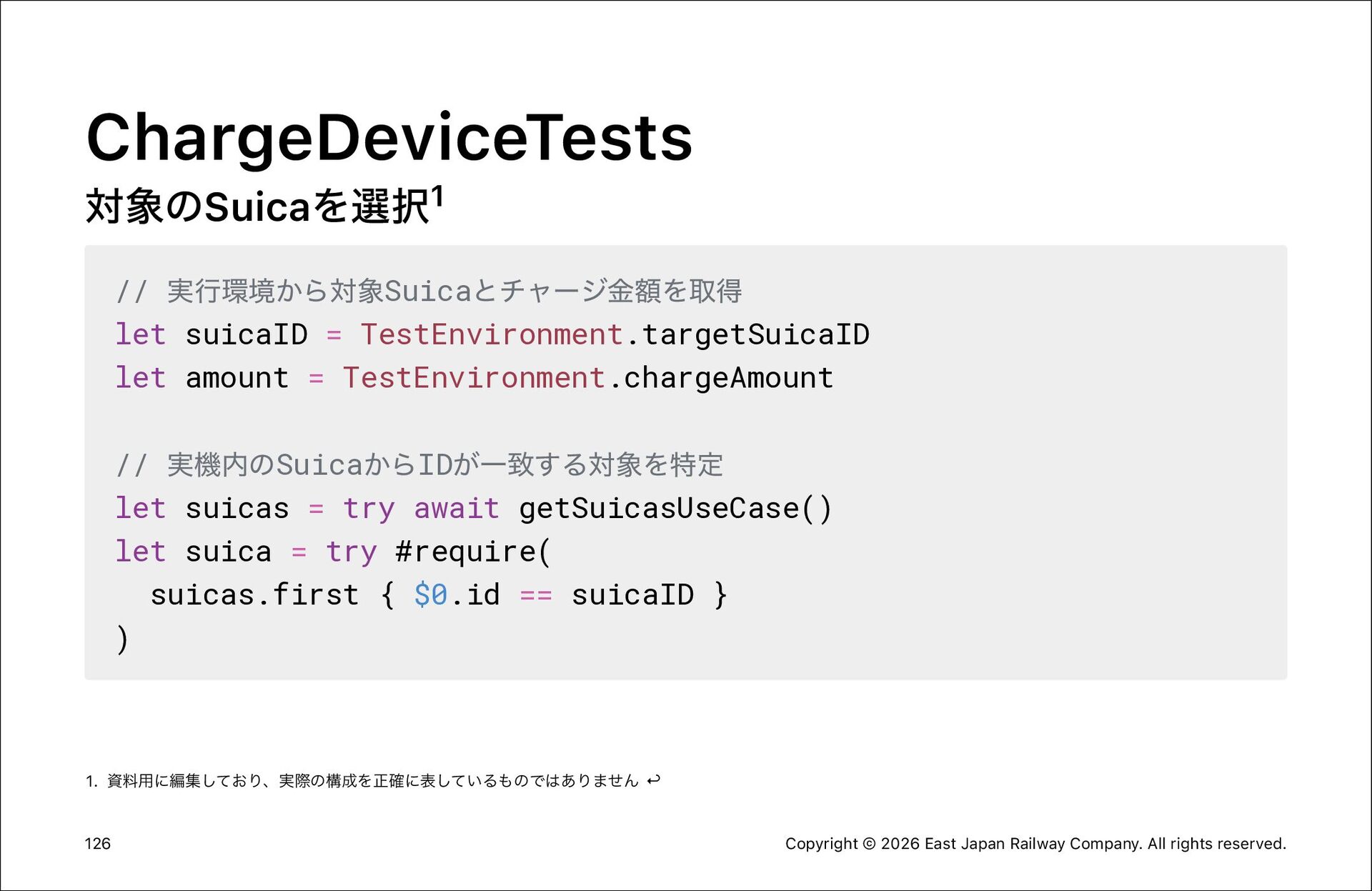

ChargeDeviceTests 対象のSuicaを選択1 // 実行環境から対象Suicaとチャージ金額を取得 let suicaID = TestEnvironment.targetSuicaID let amount
= TestEnvironment.chargeAmount // 実機内のSuicaからIDが一致する対象を特定 let suicas = try await getSuicasUseCase() let suica = try #require( suicas.first { $0.id == suicaID } ) 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 126 Copyright © 2026 East Japan Railway Company. All rights reserved.

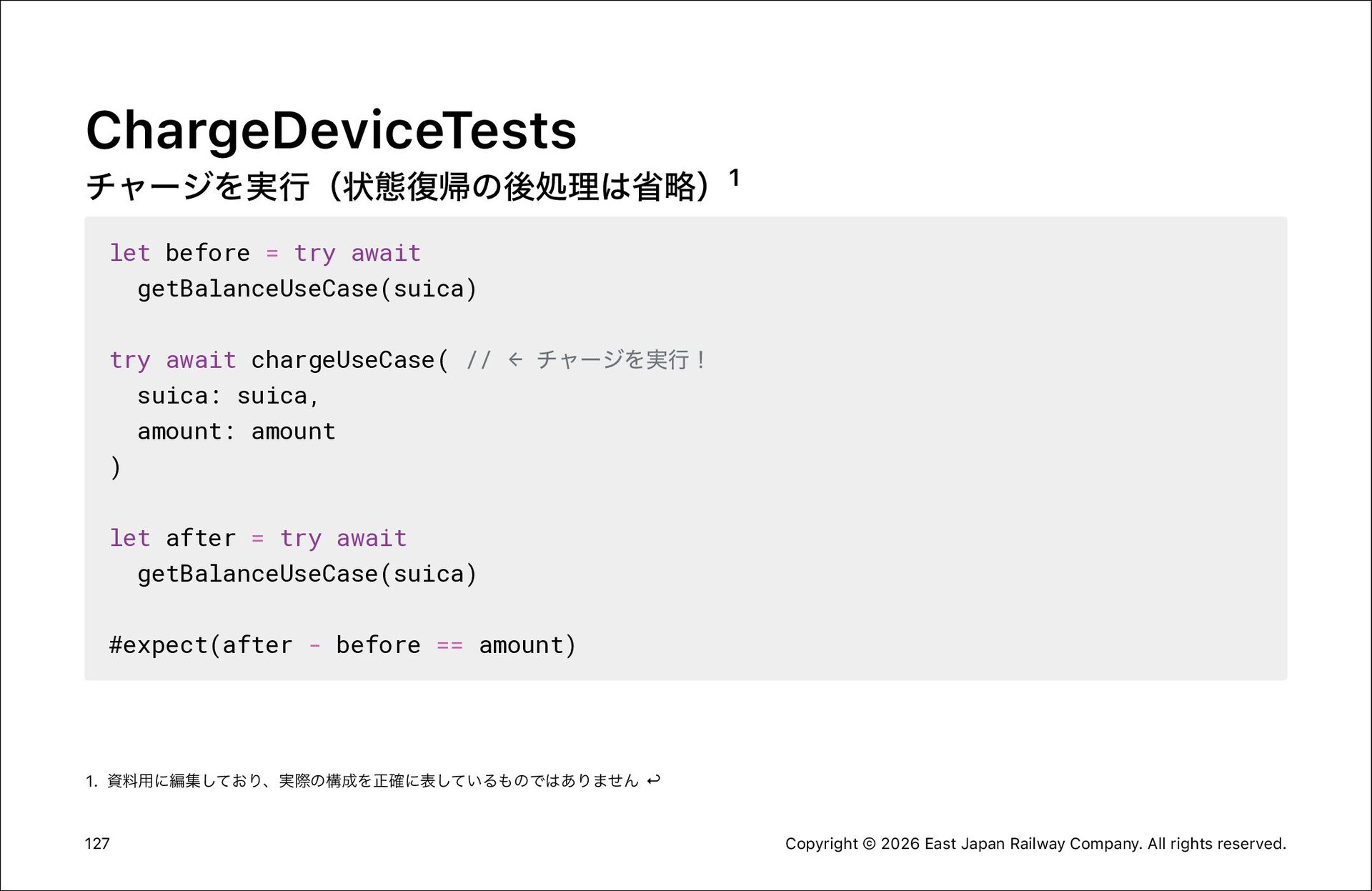

ChargeDeviceTests チャージを実行（状態復帰の後処理は省略）1 let before = try await getBalanceUseCase(suica) try await
chargeUseCase( // ← チャージを実行！ suica: suica, amount: amount ) let after = try await getBalanceUseCase(suica) #expect(after - before == amount) 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 127 Copyright © 2026 East Japan Railway Company. All rights reserved.

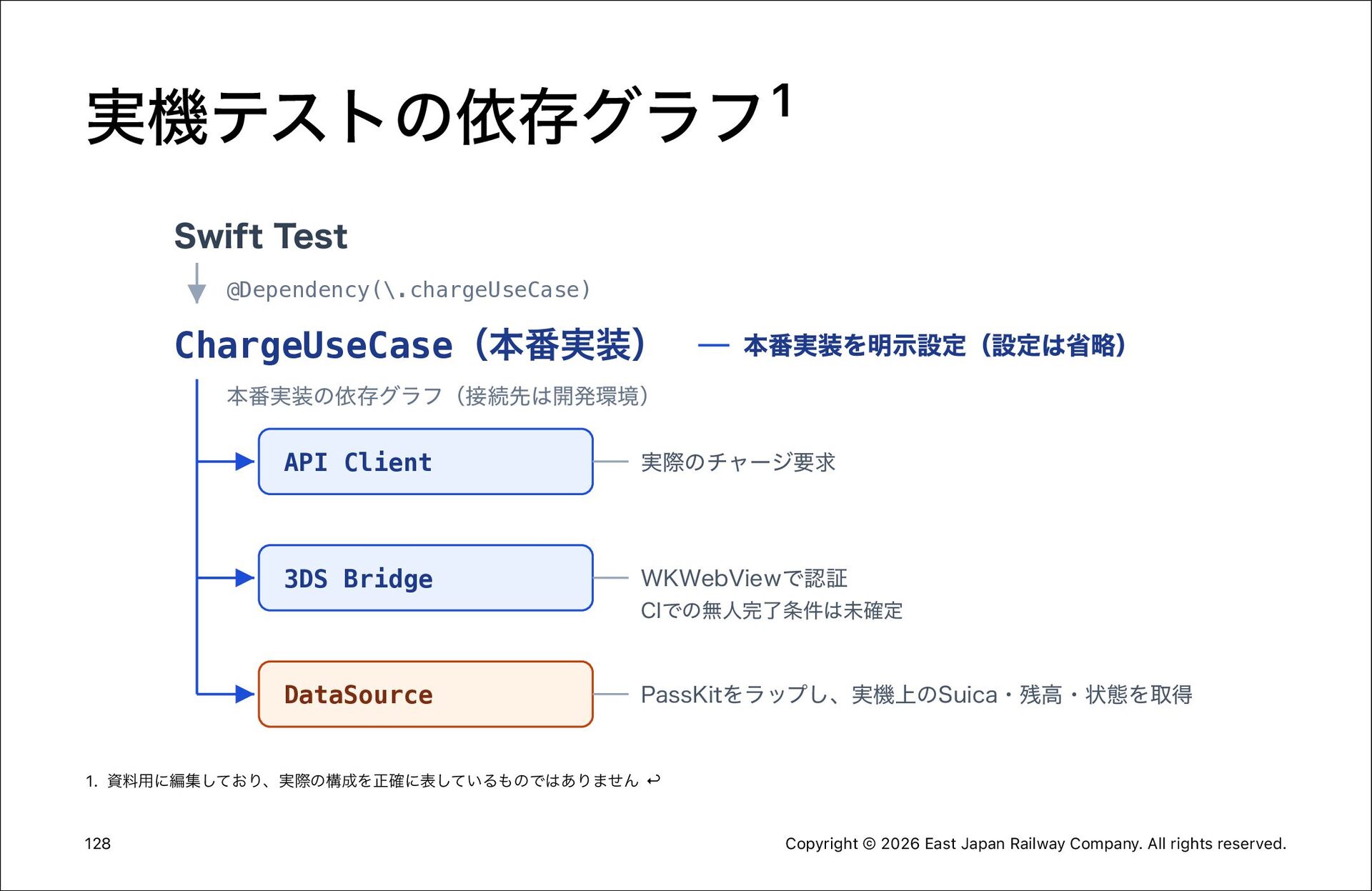

実機テストの依存グラフ 1 Swift Test @Dependency(\.chargeUseCase) ChargeUseCase（本番実装）本番実装を明示設定（設定は省略）本番実装の依存グラフ（接続先は開発環境） API Client
実際のチャージ要求 3DS Bridge WKWebViewで認証 DataSource PassKitをラップし、実機上のSuica・残高・状態を取得 CIでの無人完了条件は未確定 1. 資料用に編集しており、実際の構成を正確に表しているものではありません ↩︎ 128 Copyright © 2026 East Japan Railway Company. All rights reserved.

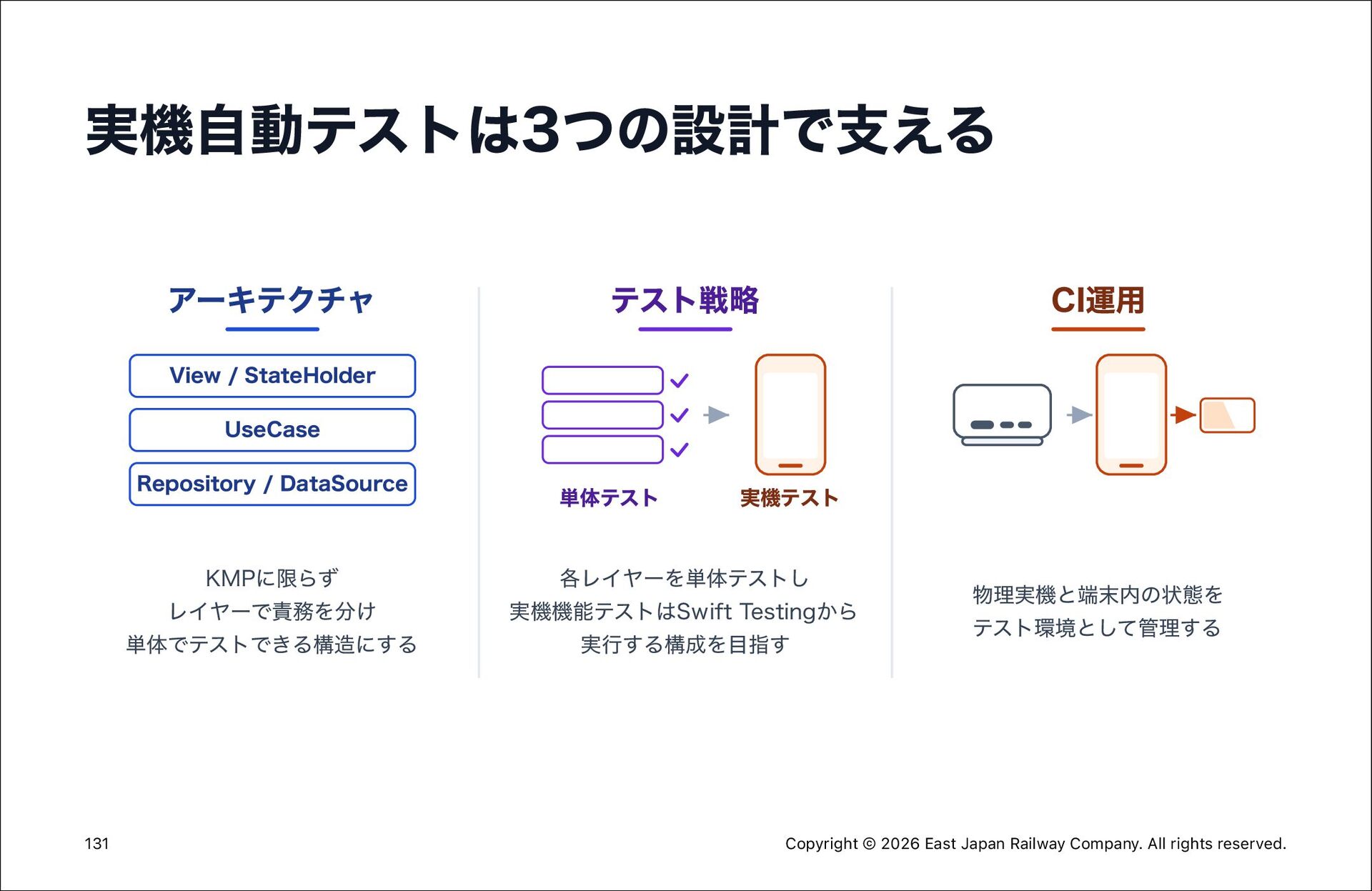

実機自動テストは3つの設計で支えるアーキテクチャテスト戦略 CI運用 View / StateHolder UseCase Repository /
DataSource KMPに限らずレイヤーで責務を分け単体でテストできる構造にする 131 単体テスト実機テスト各レイヤーを単体テストし実機機能テストはSwift Testingから実行する構成を目指す物理実機と端末内の状態をテスト環境として管理する Copyright © 2026 East Japan Railway Company. All rights reserved.

モバイル交通系ICへのチャージ実例から考える、クロスプラットフォーム開発におけるiOS実機テス...

モバイル交通系ICへのチャージ実例から考える、クロスプラットフォーム開発におけるiOS実機テスト設計とCI運用

More Decks by Yu Sugawara

Other Decks in Programming

Featured

Transcript
