Rust(Aya)入門 カーネルレベルでTwitterをブロックする

Transcript

1. Q. みなさん、 こんな経験は な いでしょうか
2. 「ちょっとだけ見よう」 ——そうして 時間
3. 共感パート そこで、止めようとした みなさんも、一度はやったことがあるはずです。 01 「1日1時間まで」と決めた 02 ブラウザ拡張機能 03 /etc/hosts に書いた 04 ufw で弾いた 03
4. MODE CHANGE しかし、みなさん そのレベルで、 いいんですか？
5. 甘くないですか？ ufw も iptables も、ネットワークスタックの「内側」の話です
6. Twitterはもう カーネルレベル で止める時代 に到達していま す。 ファイアウォールでは、もう 止められない のです
7. LT / eBPF × Rust(Aya) 入門 カーネルレベルで Twitterをブロックする 〜 eBPF で Twitter を封じる 〜 古部 正義 Aya 入門
8. 動機 08 なぜやろうと思ったか ① ② 記事への憧れ 積んでいた本 「eBPFでTwitterをブロックしてみた」系の記事を見か eBPFは大学生のときに教えてもらった けた 興味があって本まで買った 面白そう。我々もやりたい ……そして積んでいた 今日は積読を回収する話です
9. MISSION 09 意志力ではなく、 カーネルで Twitterを断て ブラウザ拡張 hostsファイル firewall → NICドライバの直後で断つ

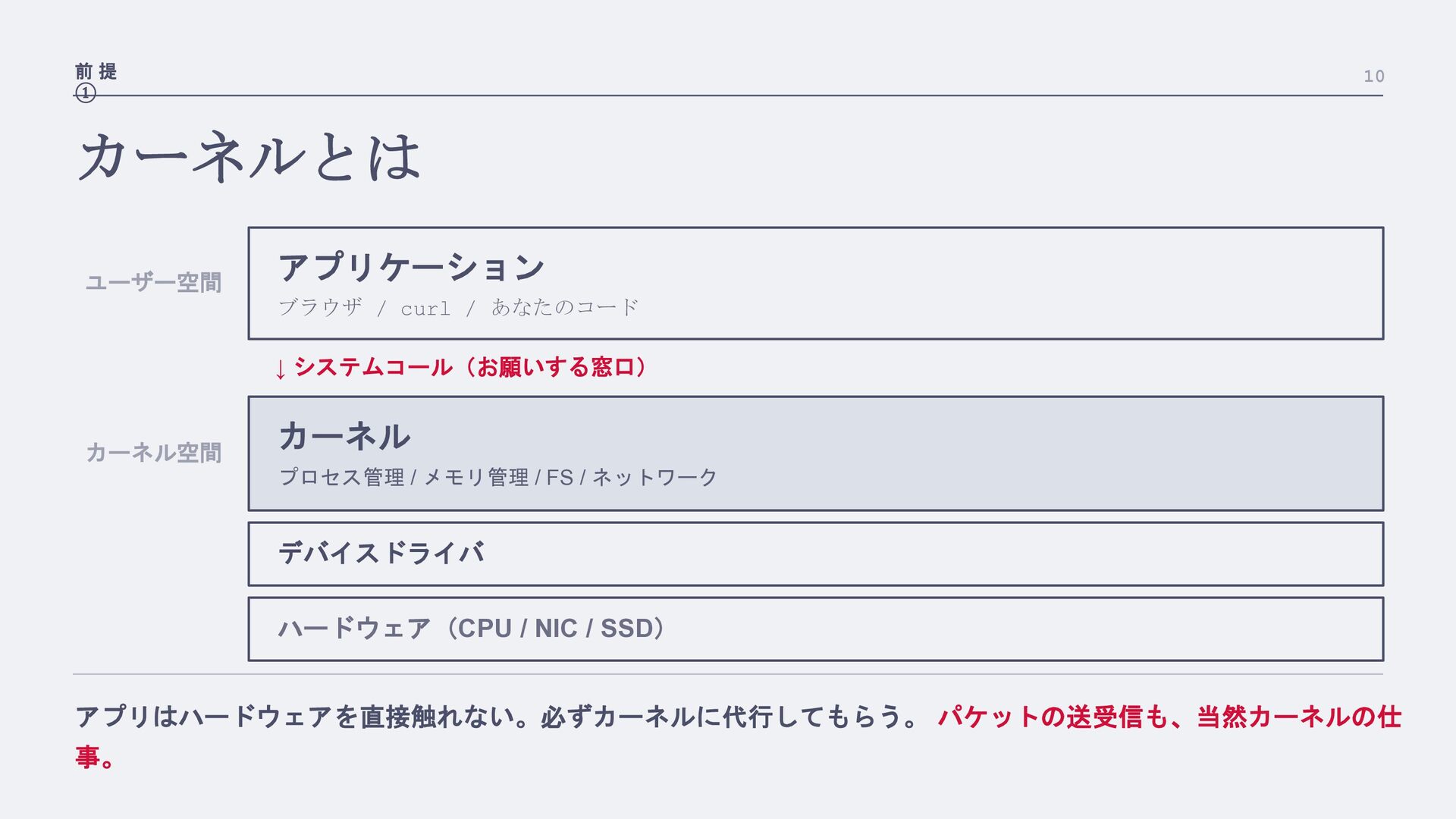

10. 前提 ① 10 カーネルとは ユーザー空間 アプリケーション ブラウザ / curl / あなたのコード ↓ システムコール（お願いする窓口） カーネル空間 カーネル プロセス管理 / メモリ管理 / FS / ネットワーク デバイスドライバ ハードウェア（CPU / NIC / SSD） アプリはハードウェアを直接触れない。必ずカーネルに代行してもらう。 パケットの送受信も、当然カーネルの仕 事。

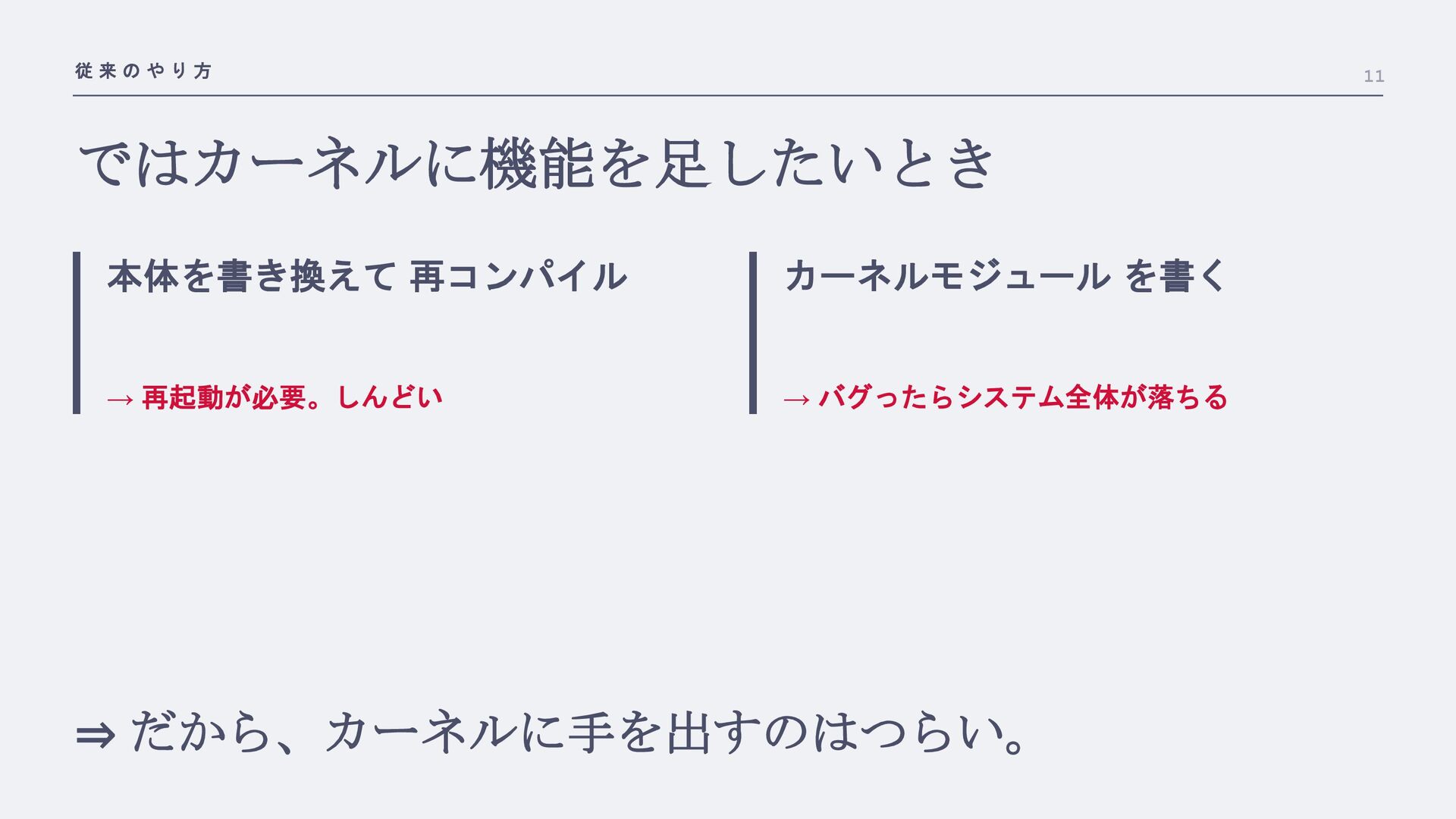

11. 従来のやり方 11 ではカーネルに機能を足したいとき 本体を書き換えて 再コンパイル カーネルモジュール を書く → 再起動が必要。しんどい → バグったらシステム全体が落ちる ⇒ だから、カーネルに手を出すのはつらい。

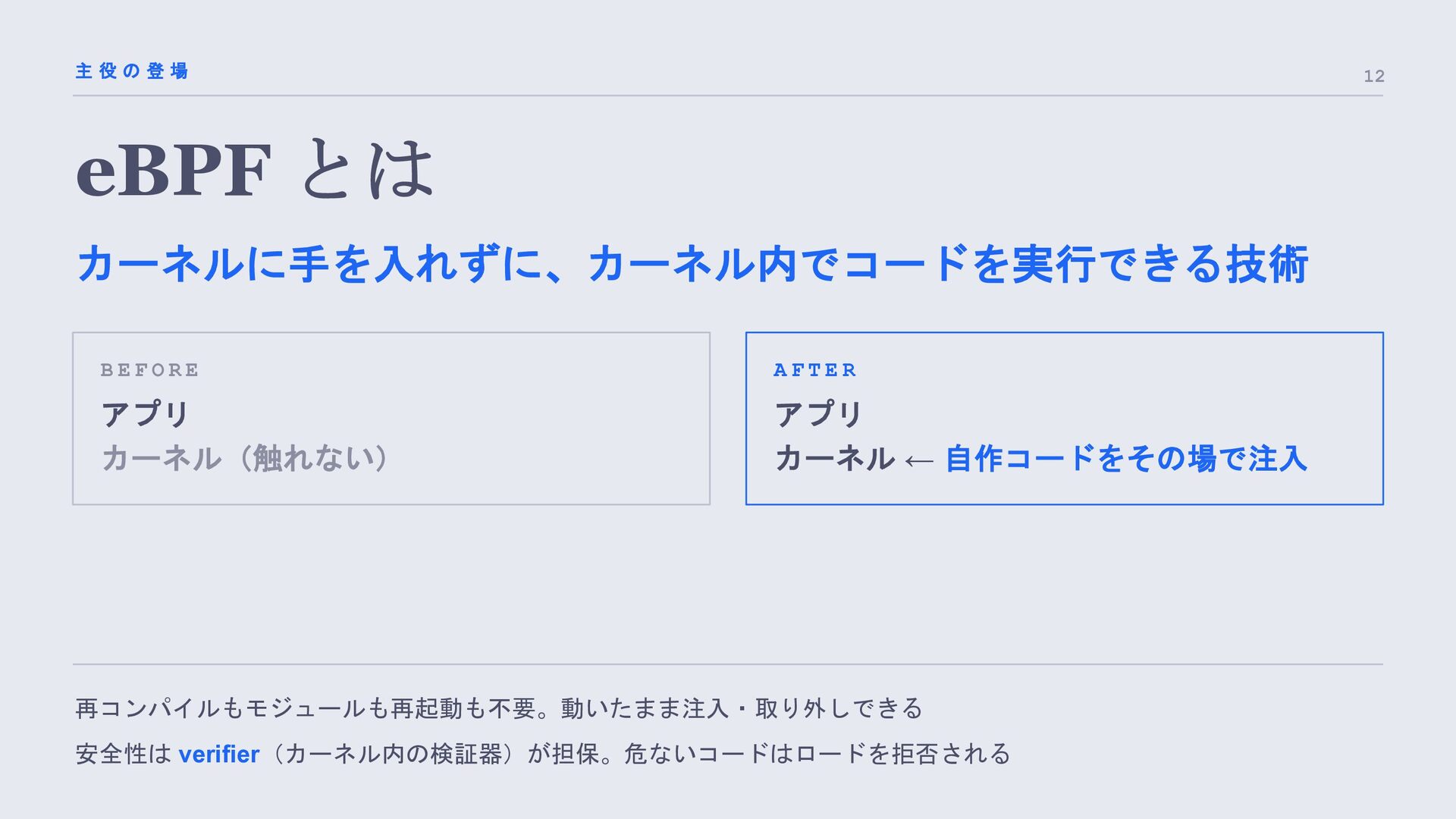

12. 主役の登場 12 eBPF とは カーネルに手を入れずに、カーネル内でコードを実行できる技術 BEFORE AFTER アプリ カーネル（触れない） アプリ カーネル ← 自作コードをその場で注入 再コンパイルもモジュールも再起動も不要。動いたまま注入・取り外しできる 安全性は verifier（カーネル内の検証器）が担保。危ないコードはロードを拒否される

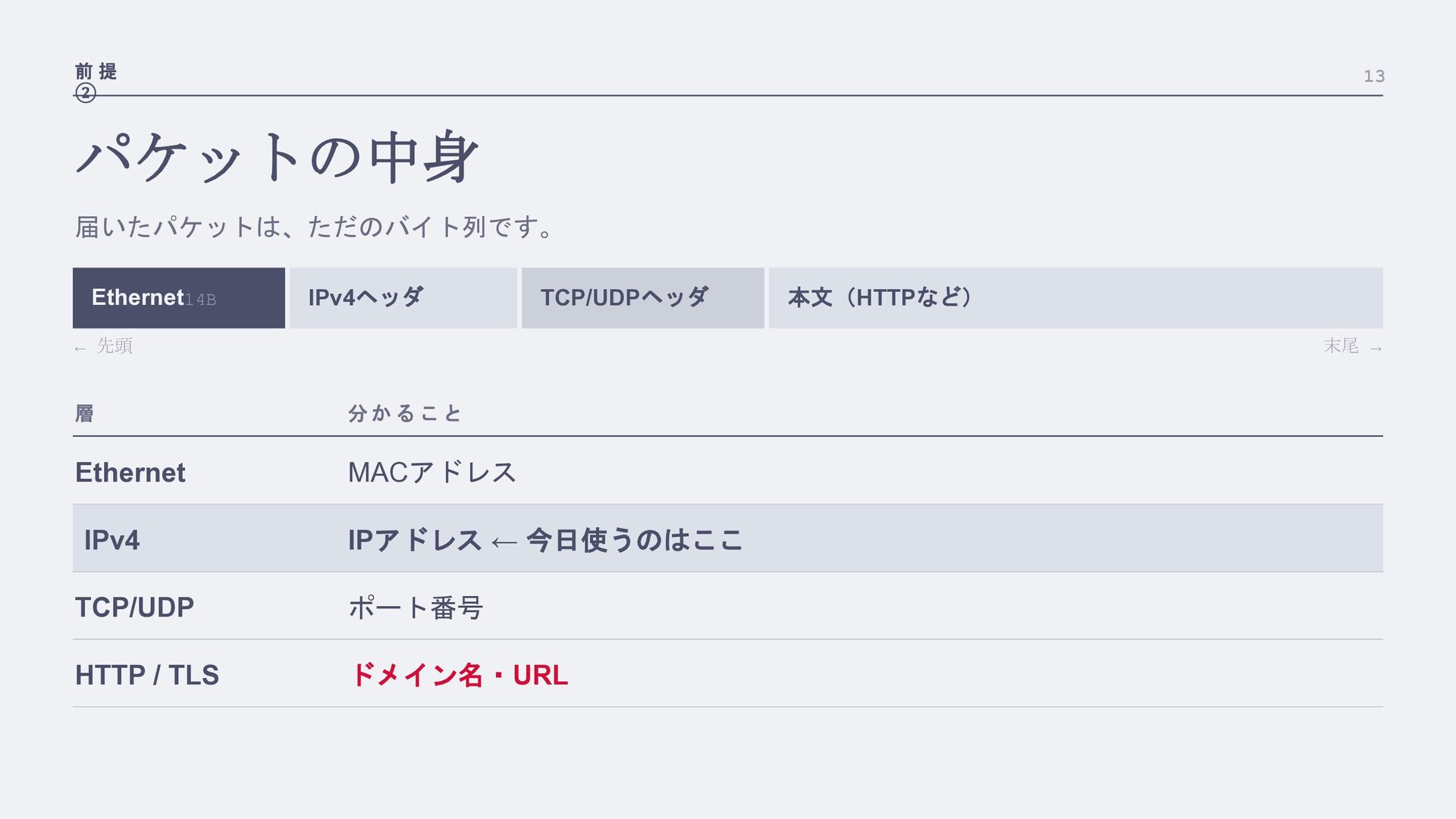

13. 前提 ② 13 パケットの中身 届いたパケットは、ただのバイト列です。 Ethernet14B IPv4ヘッダ TCP/UDPヘッダ ← 先頭 本文（HTTPなど） 末尾 → 層 分かること Ethernet MACアドレス IPv4 IPアドレス ← 今日使うのはここ TCP/UDP ポート番号 HTTP / TLS ドメイン名・URL

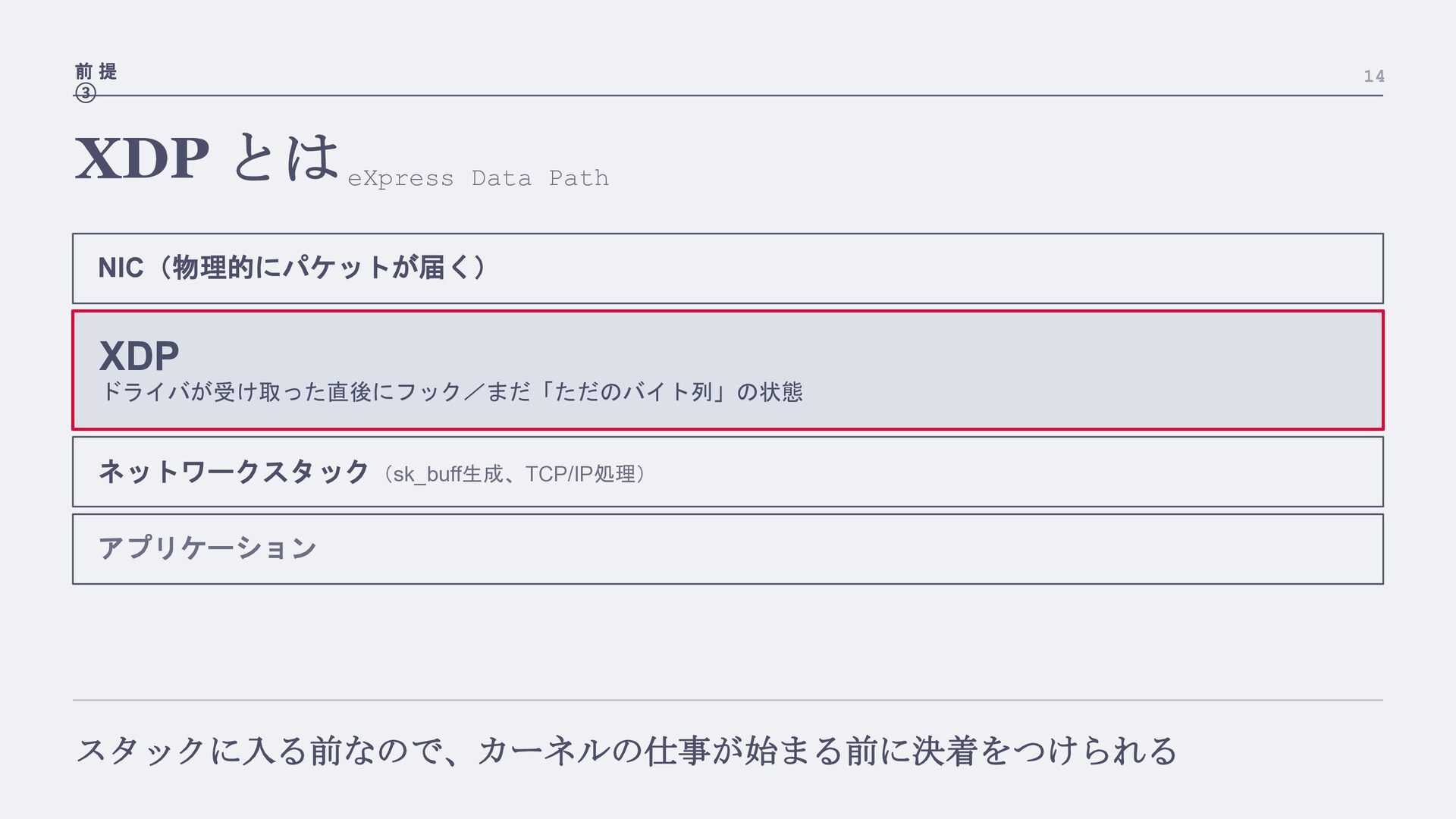

14. 前提 ③ XDP とは eXpress Data Path NIC（物理的にパケットが届く） XDP ドライバが受け取った直後にフック／まだ「ただのバイト列」の状態 ネットワークスタック（sk_buff生成、TCP/IP処理） アプリケーション スタックに入る前なので、カーネルの仕事が始まる前に決着をつけられる 14

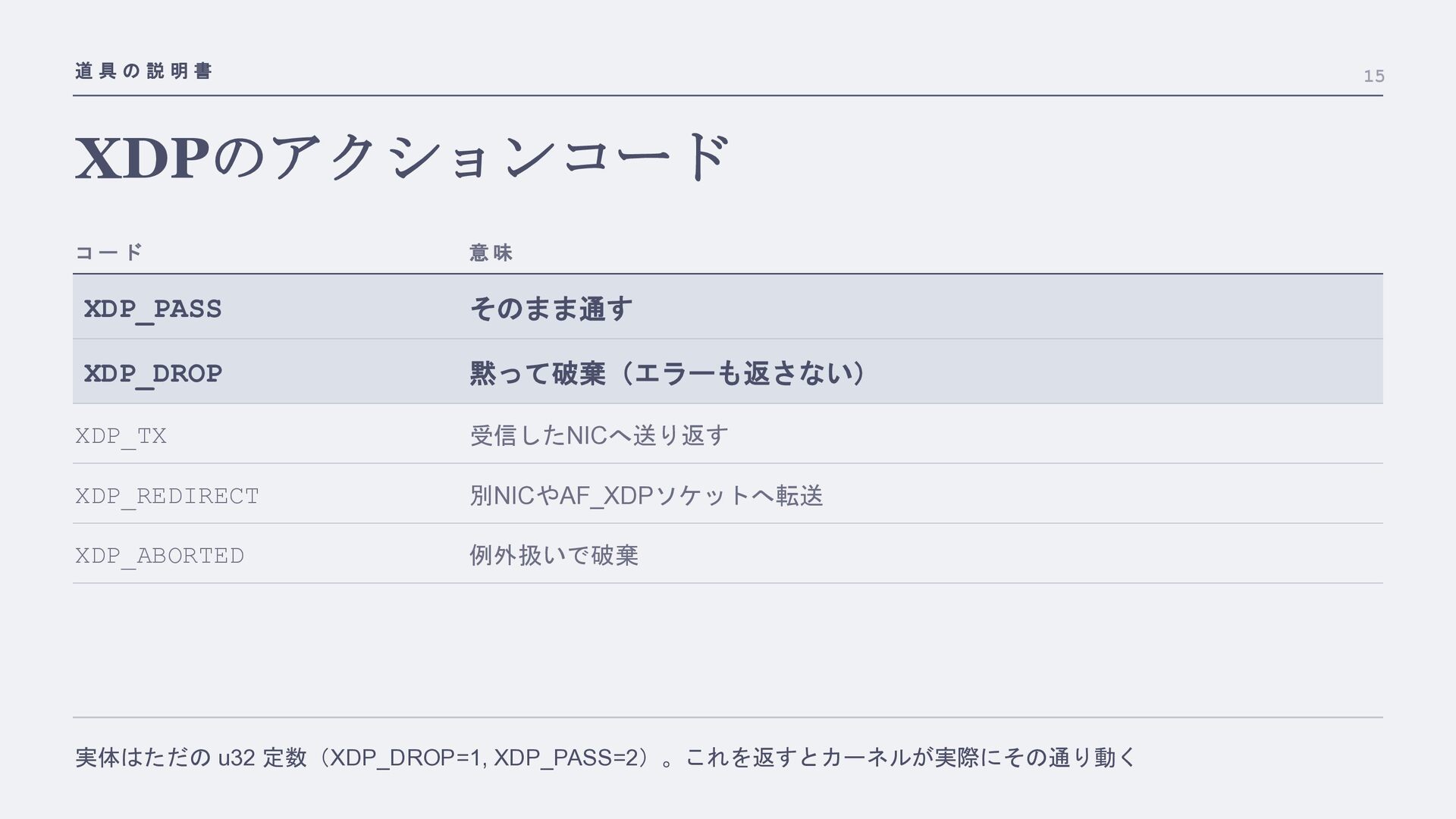

15. 道具の説明書 15 XDPのアクションコード コード 意味 XDP_PASS そのまま通す XDP_DROP 黙って破棄（エラーも返さない） XDP_TX 受信したNICへ送り返す XDP_REDIRECT 別NICやAF_XDPソケットへ転送 XDP_ABORTED 例外扱いで破棄 実体はただの u32 定数（XDP_DROP=1, XDP_PASS=2）。これを返すとカーネルが実際にその通り動く

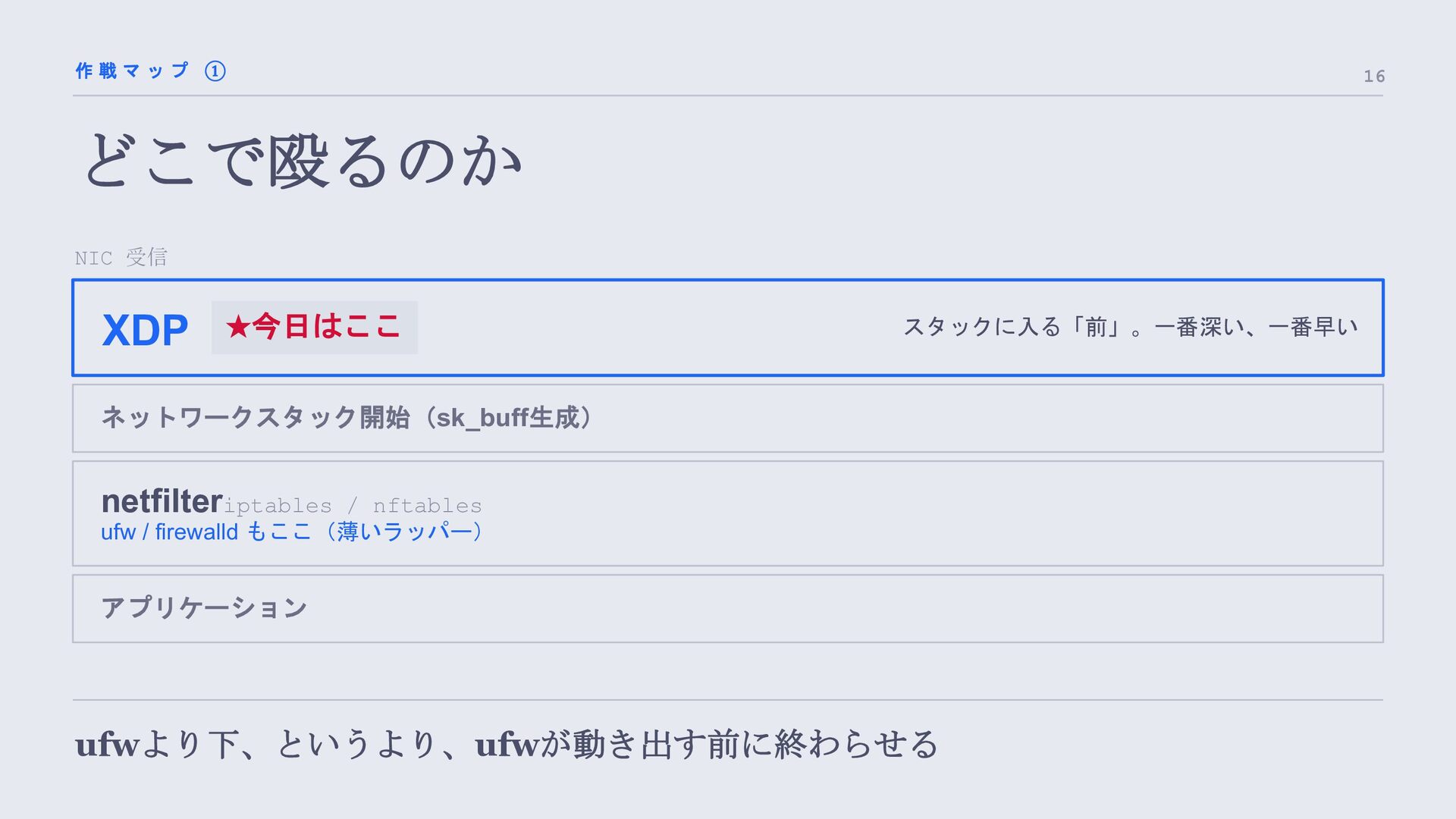

16. 作戦マップ ① 16 どこで殴るのか NIC 受信 XDP ★今日はここ スタックに入る「前」。一番深い、一番早い ネットワークスタック開始（sk_buff生成） netfilteriptables / nftables ufw / firewalld もここ（薄いラッパー） アプリケーション ufwより下、というより、ufwが動き出す前に終わらせる

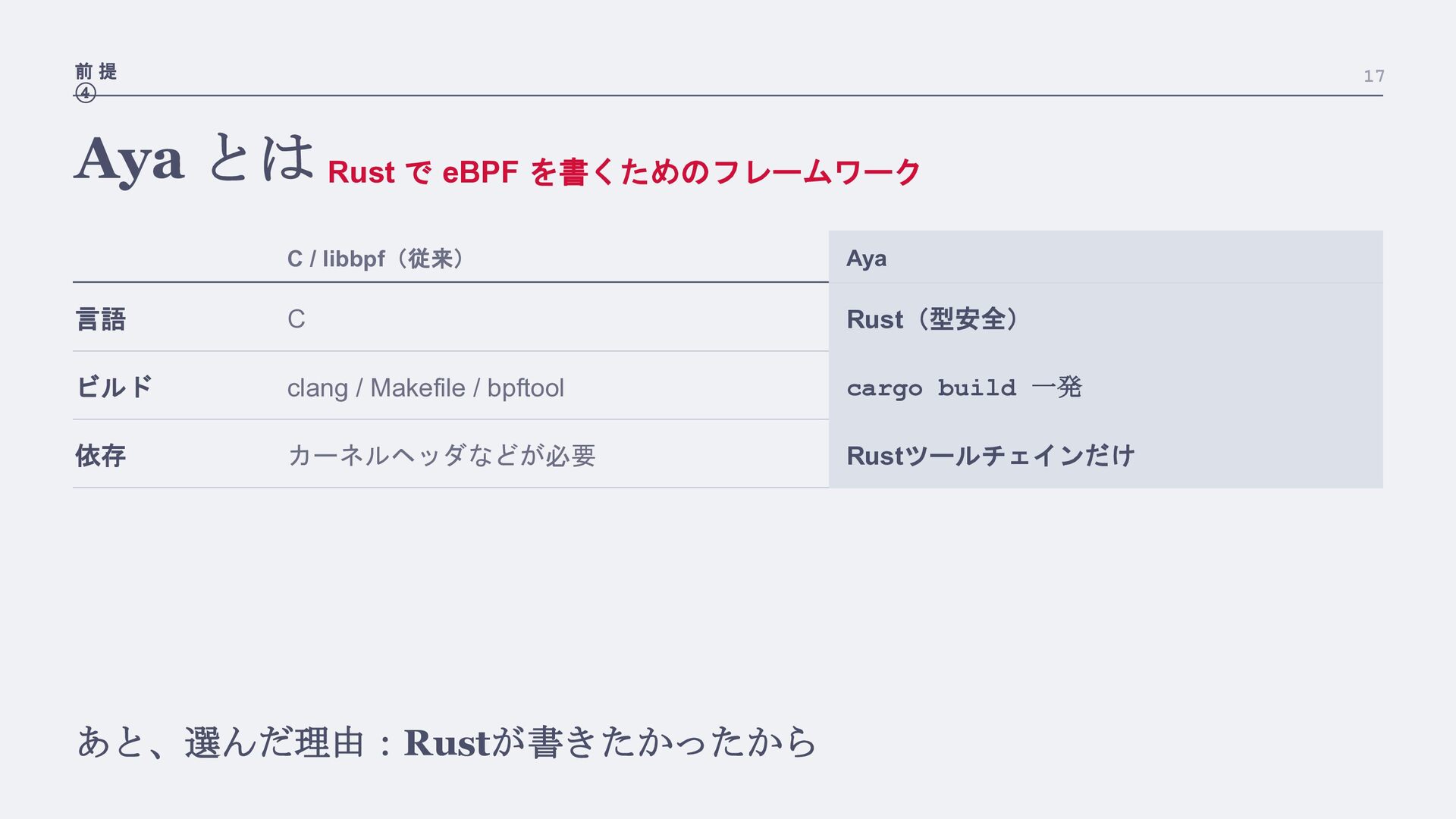

17. 前提 ④ 17 Aya とは Rust で eBPF を書くためのフレームワーク C / libbpf（従来） Aya 言語 C Rust（型安全） ビルド clang / Makefile / bpftool cargo build 一発 依存 カーネルヘッダなどが必要 Rustツールチェインだけ あと、選んだ理由：Rustが書きたかったから
18. 「ここまで、難しくないですか？」 実は、公式ガイドが そのまま同じこ とをやっています なぞるだけで、ここまでは動きます

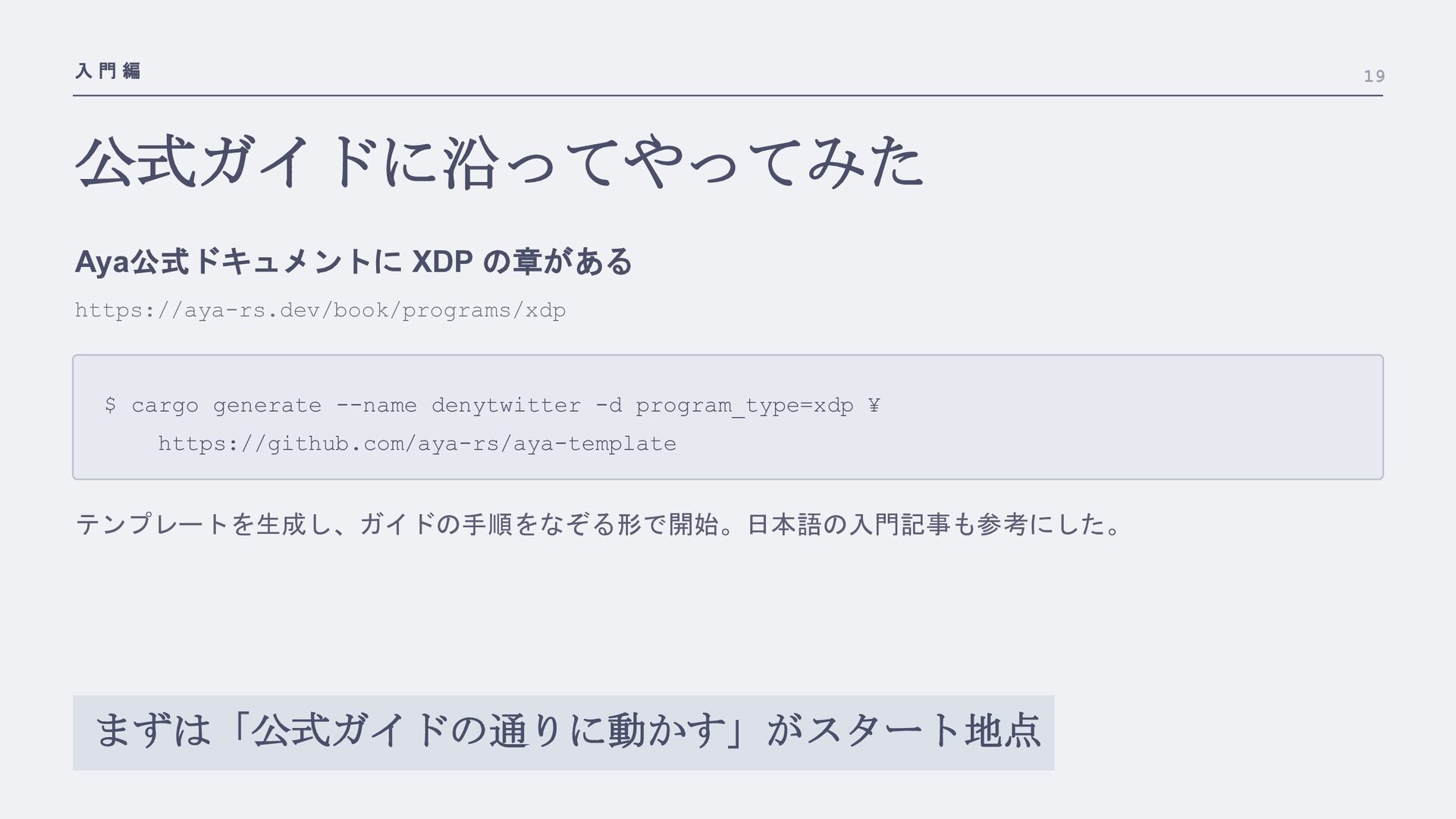

19. 入門編 19 公式ガイドに沿ってやってみた Aya公式ドキュメントに XDP の章がある https://aya-rs.dev/book/programs/xdp $ cargo generate --name denytwitter -d program_type=xdp ¥ https://github.com/aya-rs/aya-template テンプレートを生成し、ガイドの手順をなぞる形で開始。日本語の入門記事も参考にした。 まずは「公式ガイドの通りに動かす」がスタート地点

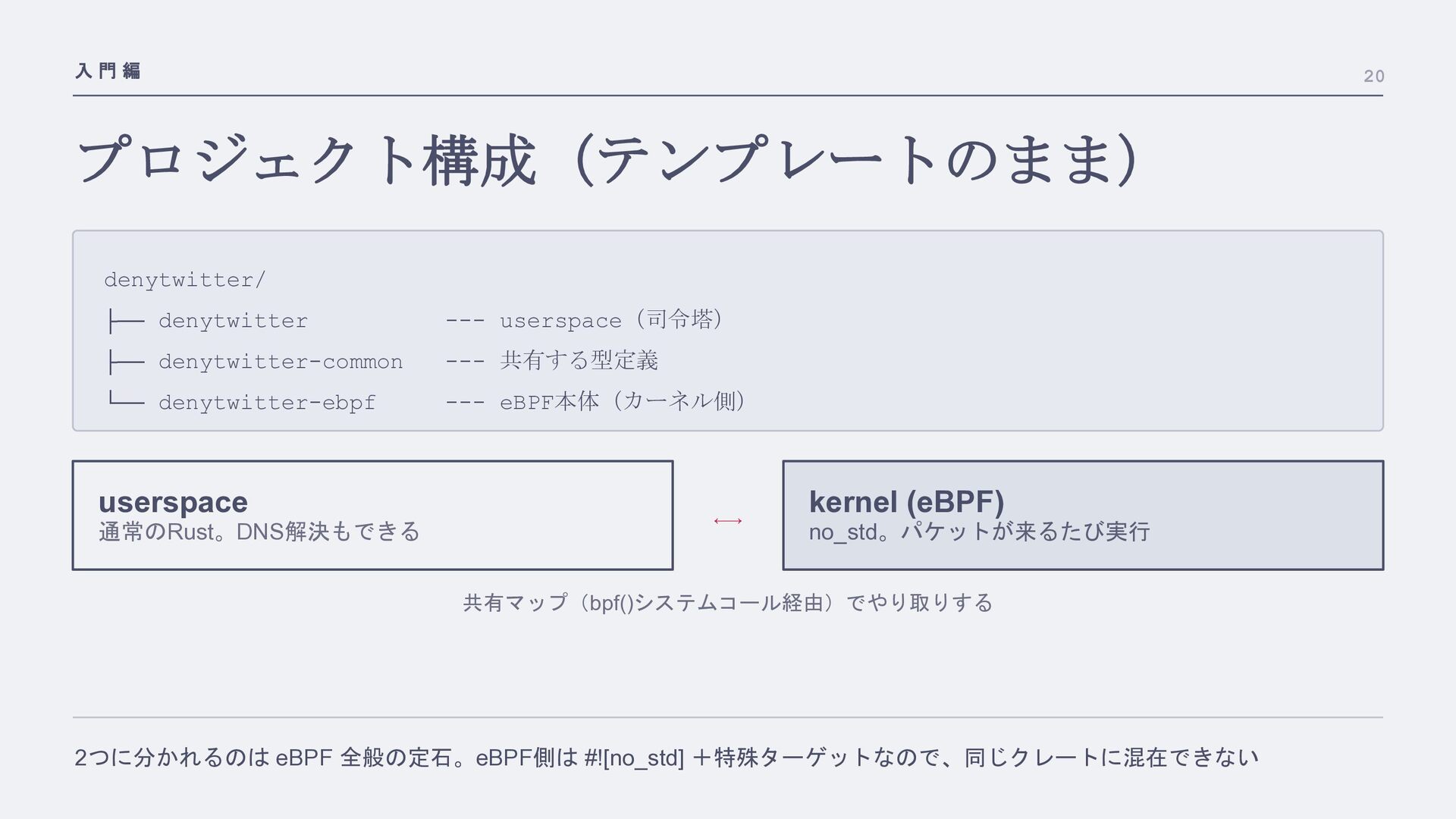

20. 入門編 20 プロジェクト構成（テンプレートのまま） denytwitter/ ├── denytwitter --- userspace（司令塔） ├── denytwitter-common --- 共有する型定義 └── denytwitter-ebpf --- eBPF本体（カーネル側） userspace 通常のRust。DNS解決もできる ←→ kernel (eBPF) no_std。パケットが来るたび実行 共有マップ（bpf()システムコール経由）でやり取りする 2つに分かれるのは eBPF 全般の定石。eBPF側は #![no_std] ＋特殊ターゲットなので、同じクレートに混在できない

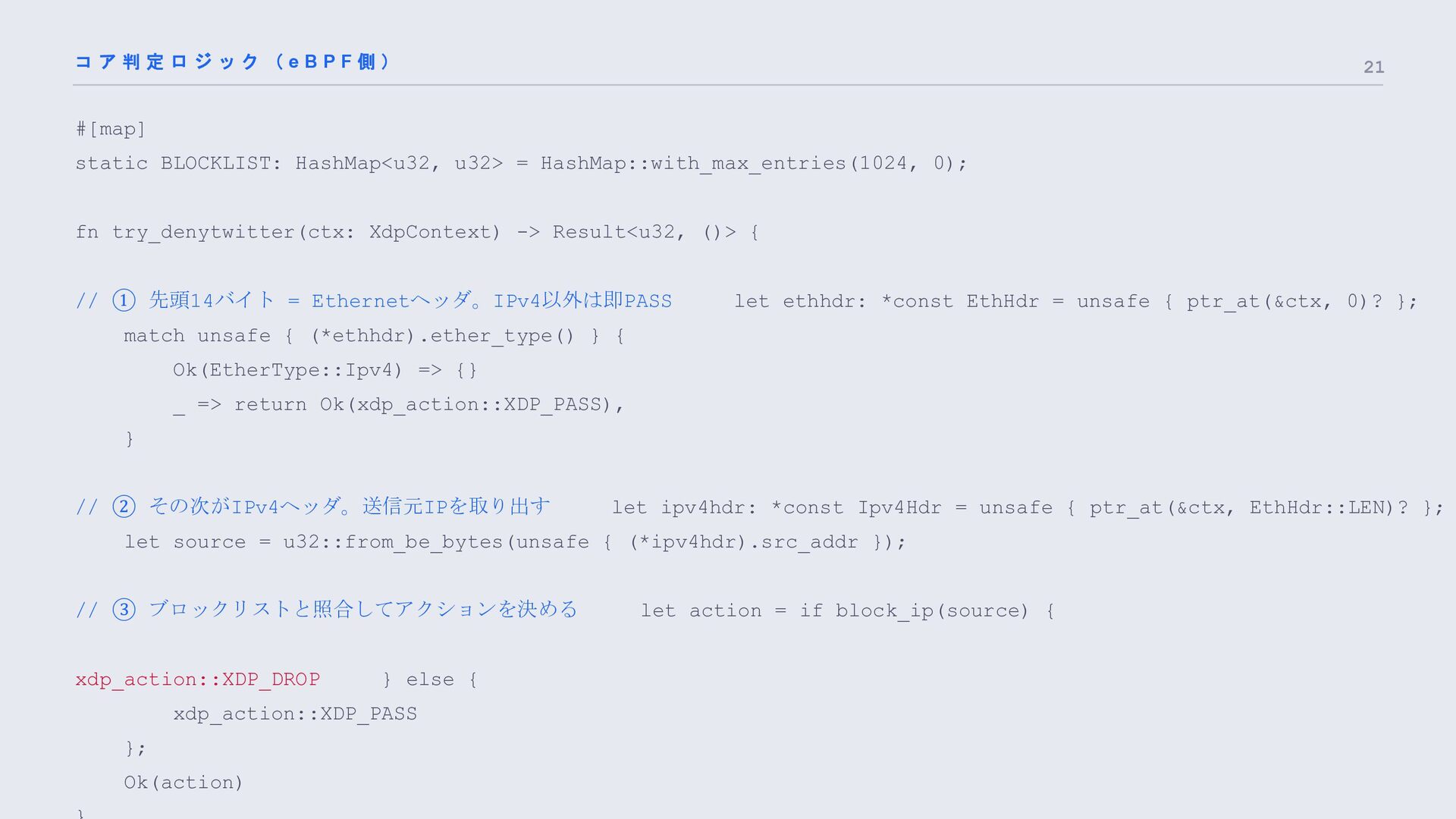

21. コア判定ロジック（eBPF側） 21 #[map] static BLOCKLIST: HashMap<u32, u32> = HashMap::with_max_entries(1024, 0); fn try_denytwitter(ctx: XdpContext) -> Result<u32, ()> { // ① 先頭14バイト = Ethernetヘッダ。IPv4以外は即PASS let ethhdr: *const EthHdr = unsafe { ptr_at(&ctx, 0)? }; match unsafe { (*ethhdr).ether_type() } { Ok(EtherType::Ipv4) => {} _ => return Ok(xdp_action::XDP_PASS), } // ② その次がIPv4ヘッダ。送信元IPを取り出す let ipv4hdr: *const Ipv4Hdr = unsafe { ptr_at(&ctx, EthHdr::LEN)? }; let source = u32::from_be_bytes(unsafe { (*ipv4hdr).src_addr }); // ③ ブロックリストと照合してアクションを決める xdp_action::XDP_DROP } else { xdp_action::XDP_PASS }; Ok(action) let action = if block_ip(source) {
22. デモ ① x.com / twitter.com を遮断する ACTION: 1 (DROP)

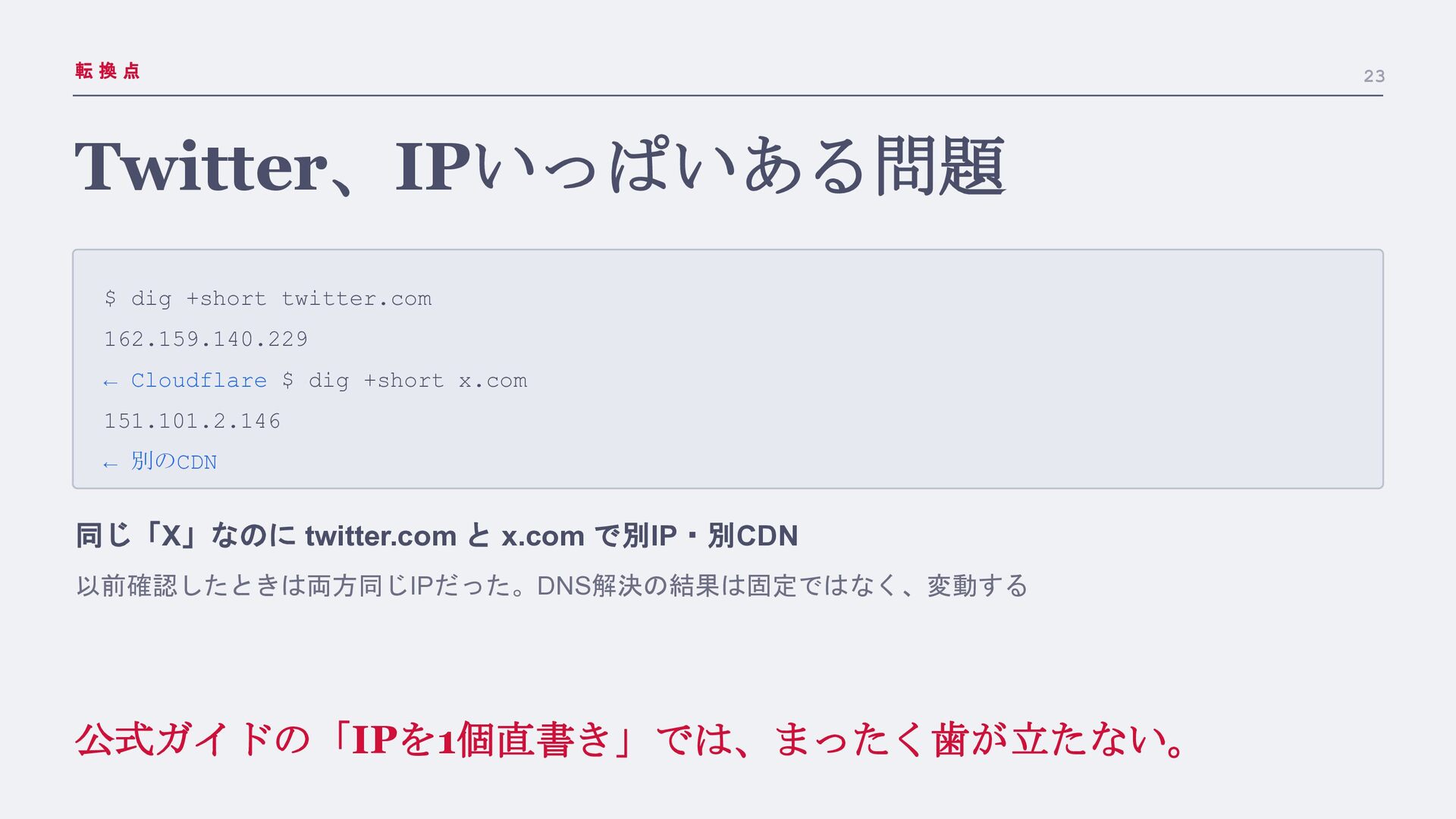

23. 転換点 Twitter、IPいっぱいある問題 $ dig +short twitter.com 162.159.140.229 ← Cloudflare $ dig +short x.com 151.101.2.146 ← 別のCDN 同じ「X」なのに twitter.com と x.com で別IP・別CDN 以前確認したときは両方同じIPだった。DNS解決の結果は固定ではなく、変動する 公式ガイドの「IPを1個直書き」では、まったく歯が立たない。 23

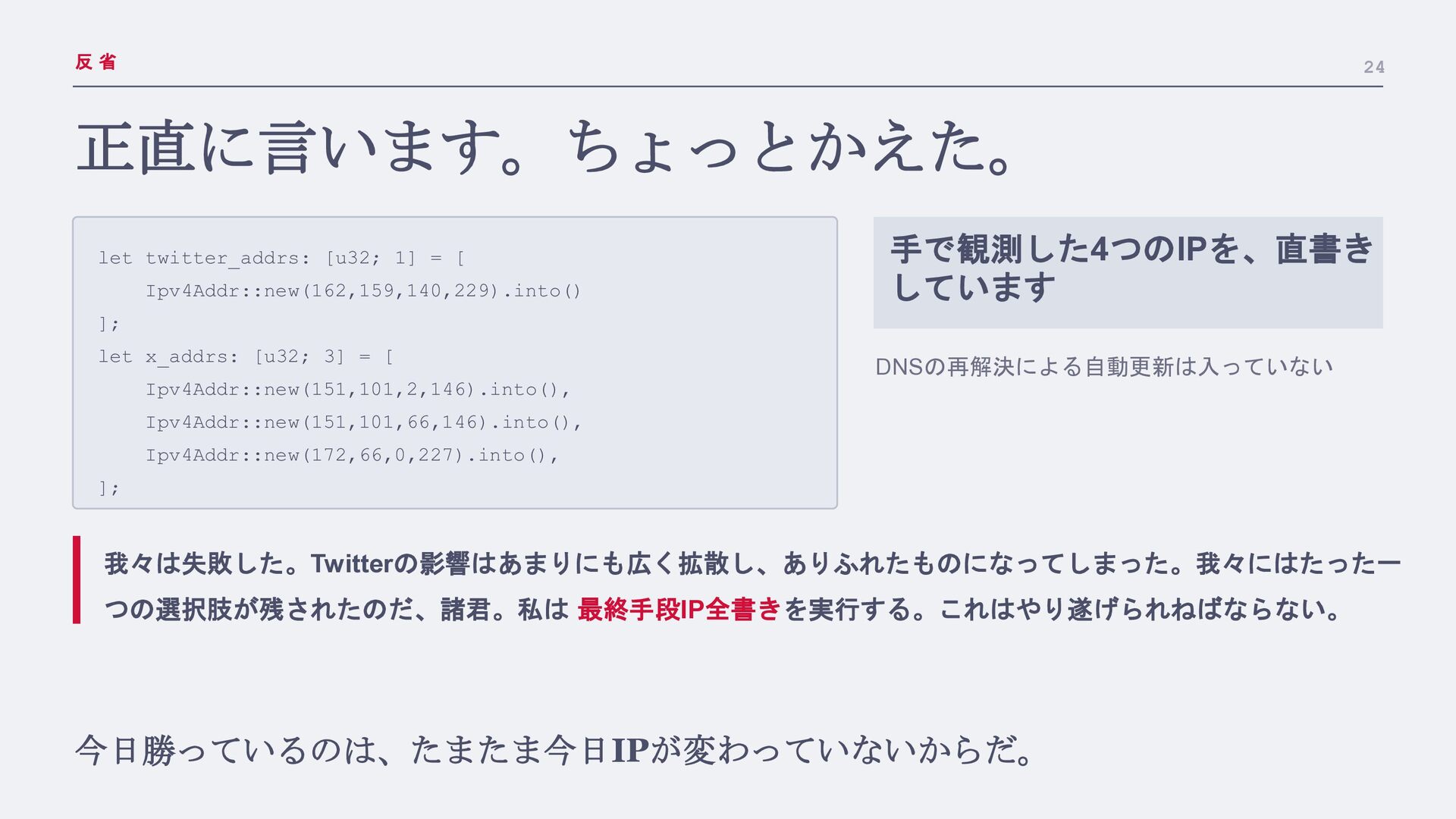

24. 反省 24 正直に言います。ちょっとかえた。 let twitter_addrs: [u32; 1] = [ Ipv4Addr::new(162,159,140,229).into() 手で観測した4つのIPを、直書き しています ]; let x_addrs: [u32; 3] = [ Ipv4Addr::new(151,101,2,146).into(), DNSの再解決による自動更新は入っていない Ipv4Addr::new(151,101,66,146).into(), Ipv4Addr::new(172,66,0,227).into(), ]; 我々は失敗した。Twitterの影響はあまりにも広く拡散し、ありふれたものになってしまった。我々にはたった一 つの選択肢が残されたのだ、諸君。私は 最終手段IP全書きを実行する。これはやり遂げられねばならない。 今日勝っているのは、たまたま今日IPが変わっていないからだ。

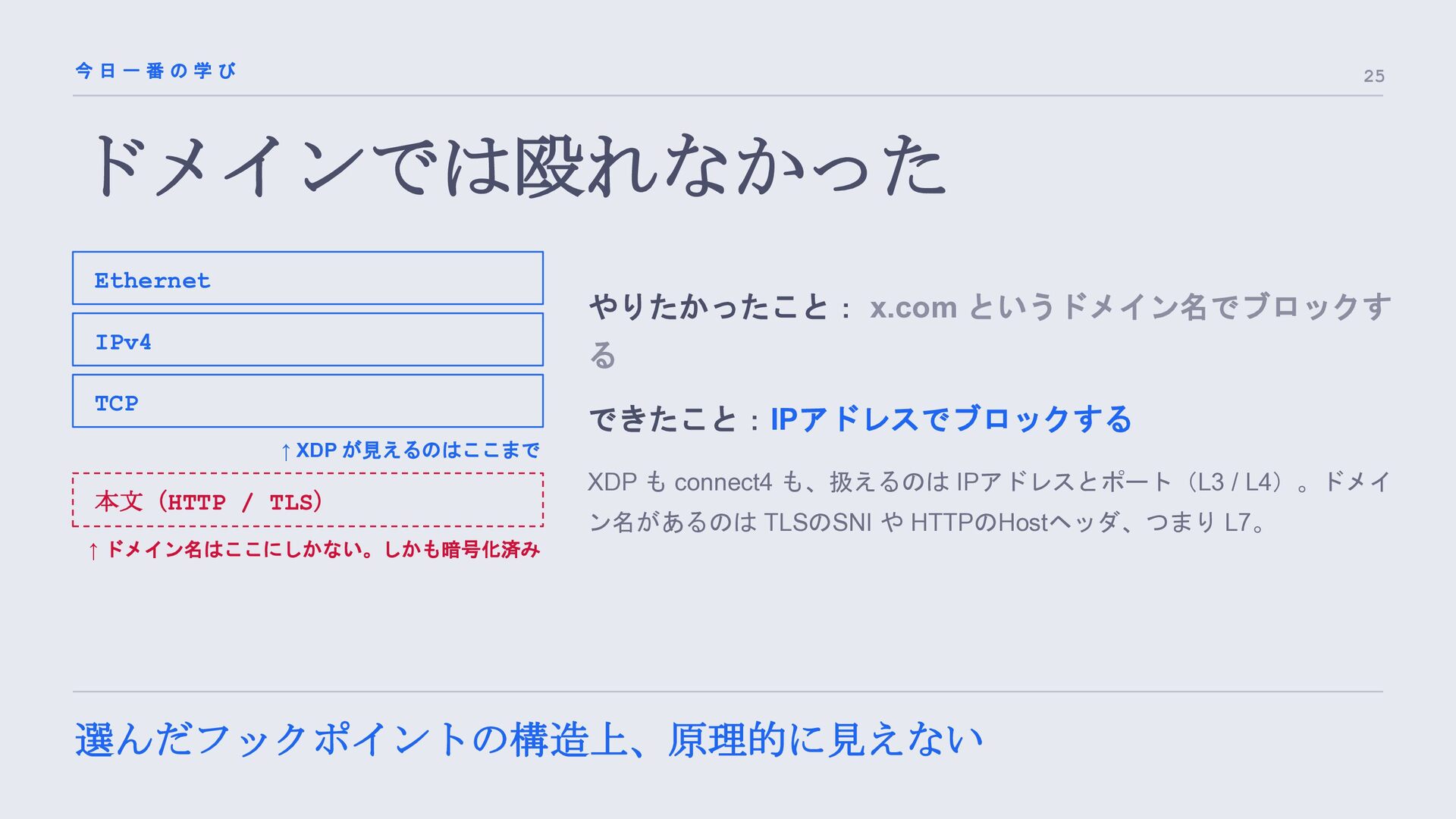

25. 今日一番の学び 25 ドメインでは殴れなかった Ethernet やりたかったこと： x.com というドメイン名でブロックす IPv4 る TCP できたこと：IPアドレスでブロックする ↑ XDP が見えるのはここまで 本文（HTTP / TLS） XDP も connect4 も、扱えるのは IPアドレスとポート（L3 / L4）。ドメイ ン名があるのは TLSのSNI や HTTPのHostヘッダ、つまり L7。 ↑ ドメイン名はここにしかない。しかも暗号化済み 選んだフックポイントの構造上、原理的に見えない
26. ……で終わると、味気ない デモ用に、応用編を 作って きました！ ここからはガイドに載っていない、独自拡張です

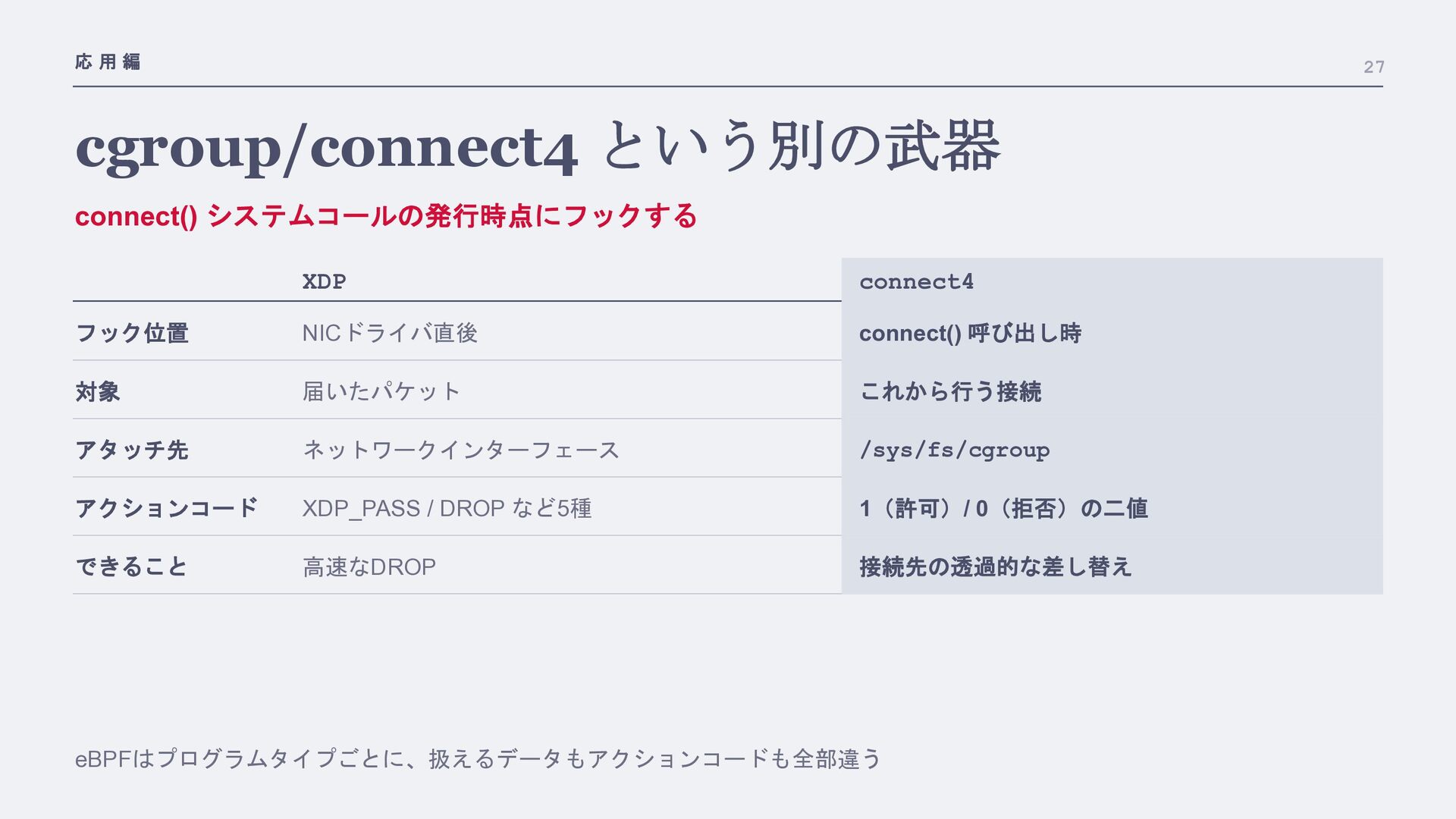

27. 応用編 27 cgroup/connect4 という別の武器 connect() システムコールの発行時点にフックする XDP connect4 フック位置 NICドライバ直後 connect() 呼び出し時 対象 届いたパケット これから行う接続 アタッチ先 ネットワークインターフェース /sys/fs/cgroup アクションコード XDP_PASS / DROP など5種 1（許可）/ 0（拒否）の二値 できること 高速なDROP 接続先の透過的な差し替え eBPFはプログラムタイプごとに、扱えるデータもアクションコードも全部違う

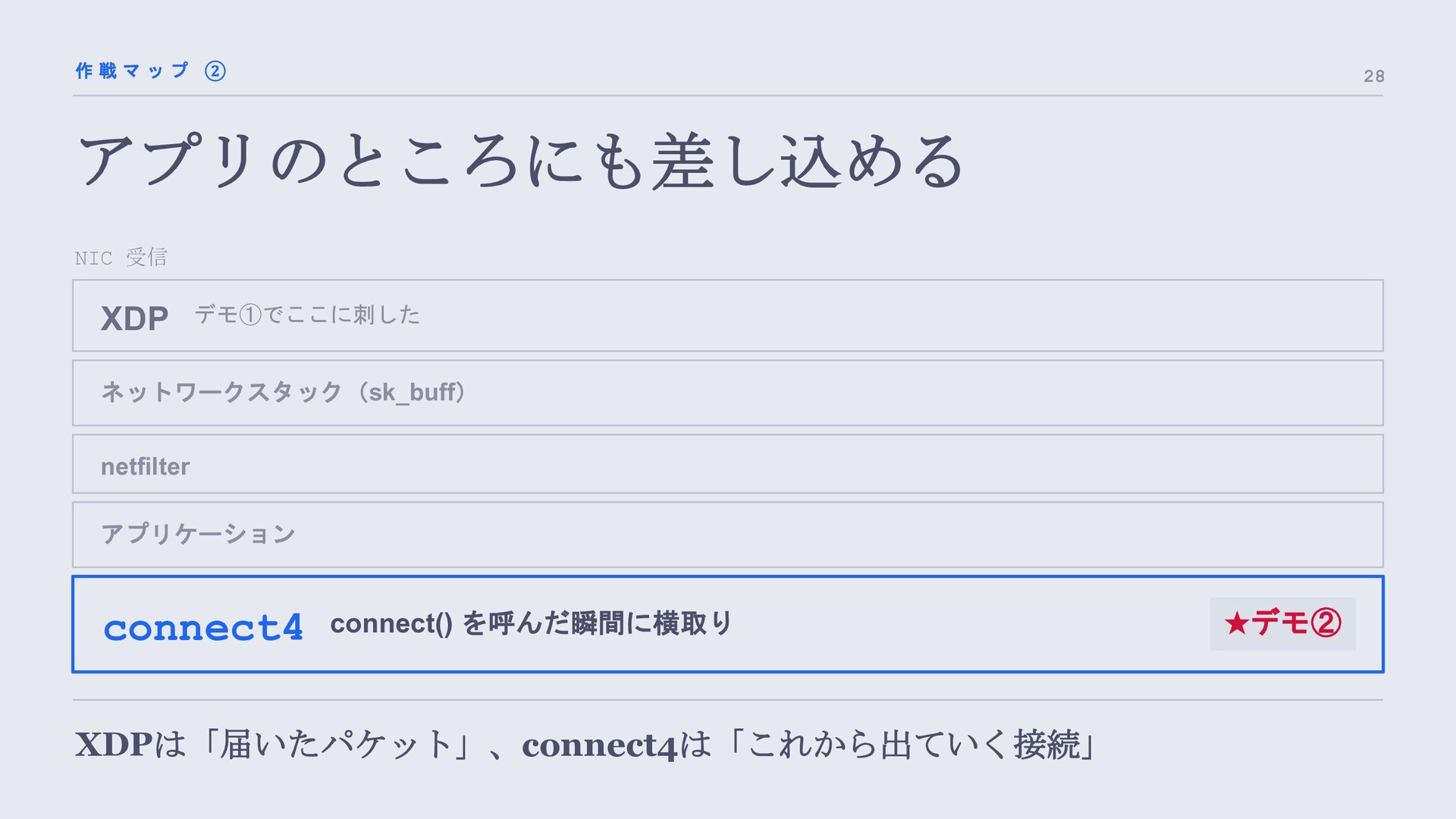

28. 作戦マップ ② 28 アプリのところにも差し込める NIC 受信 XDP デモ①でここに刺した ネットワークスタック（sk_buff） netfilter アプリケーション connect4 connect() を呼んだ瞬間に横取り XDPは「届いたパケット」、connect4は「これから出ていく接続」 ★デモ②

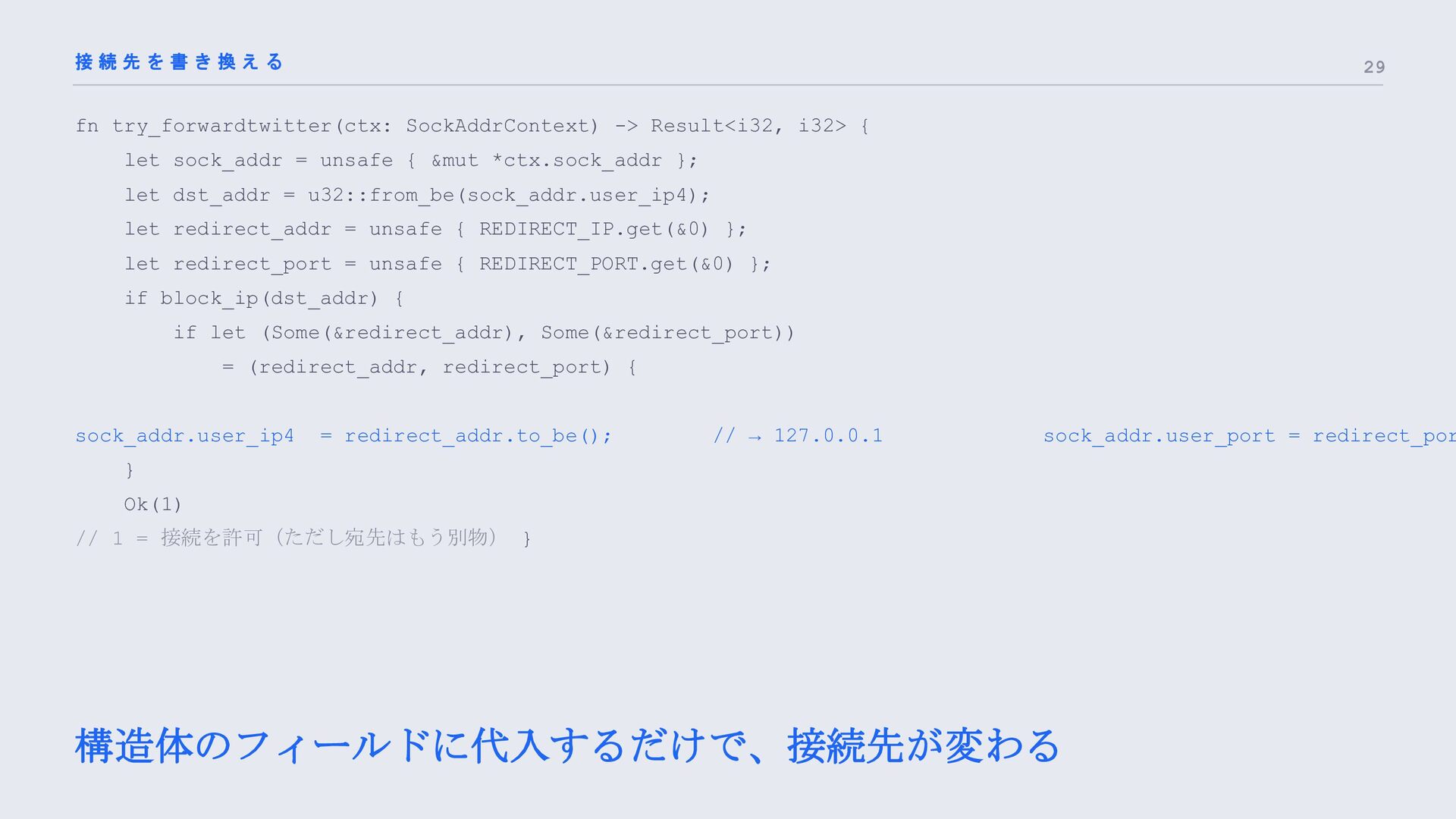

29. 接続先を書き換える 29 fn try_forwardtwitter(ctx: SockAddrContext) -> Result<i32, i32> { let sock_addr = unsafe { &mut *ctx.sock_addr }; let dst_addr = u32::from_be(sock_addr.user_ip4); let redirect_addr = unsafe { REDIRECT_IP.get(&0) }; let redirect_port = unsafe { REDIRECT_PORT.get(&0) }; if block_ip(dst_addr) { if let (Some(&redirect_addr), Some(&redirect_port)) = (redirect_addr, redirect_port) { sock_addr.user_ip4 = redirect_addr.to_be(); // → 127.0.0.1 sock_addr.user_port = redirect_por } Ok(1) // 1 = 接続を許可（ただし宛先はもう別物） } 構造体のフィールドに代入するだけで、接続先が変わる
30. デモ ② x.com を開くと、自分のページが出る CN=x.com / issuer=Denyx Local CA

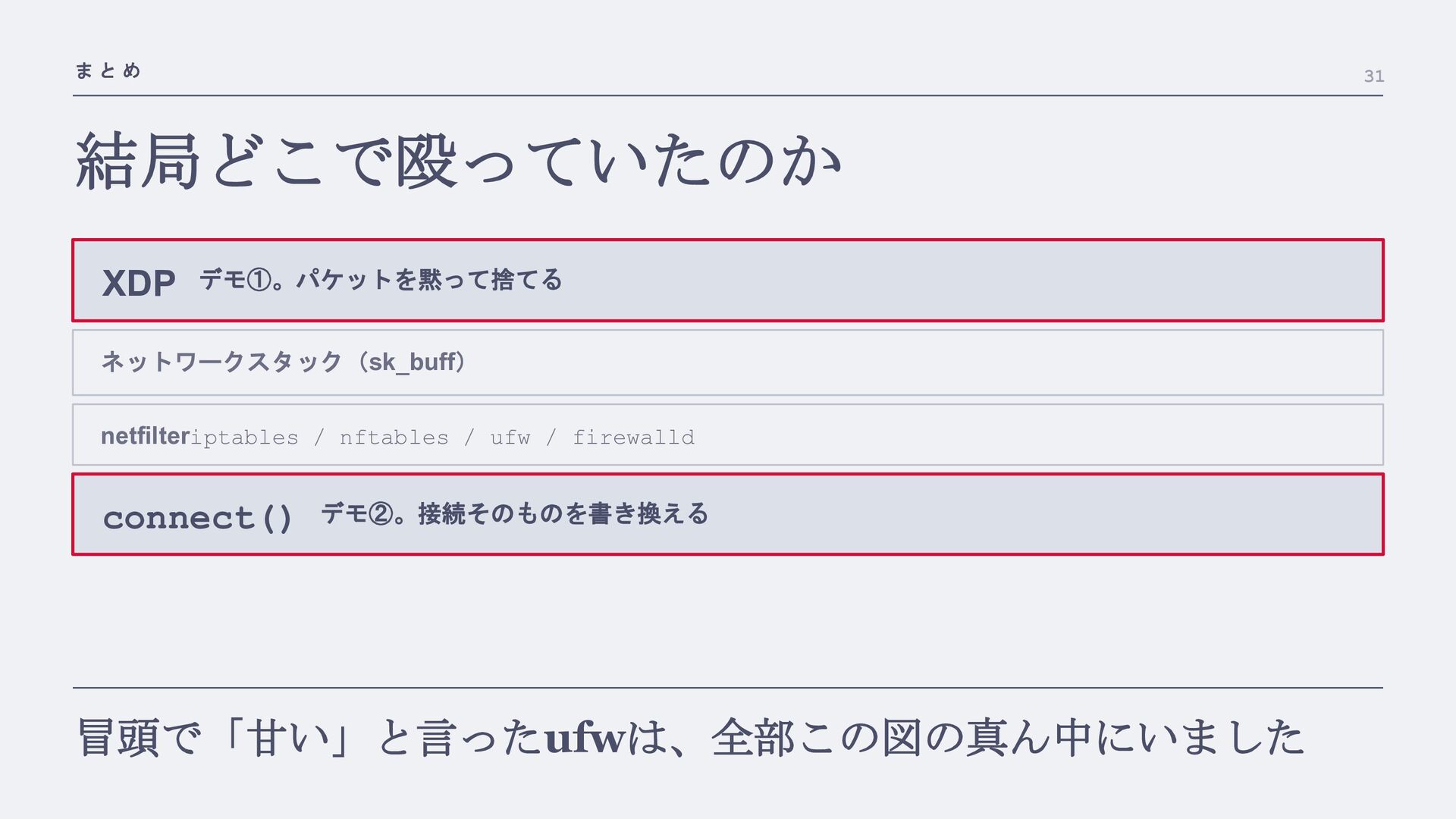

31. まとめ 結局どこで殴っていたのか XDP デモ①。パケットを黙って捨てる ネットワークスタック（sk_buff） netfilteriptables / nftables / ufw / firewalld connect() デモ②。接続そのものを書き換える 冒頭で「甘い」と言ったufwは、全部この図の真ん中にいました 31
32. みなさんも、 絶対にやってください 公式ガイドがあります → 迷いません cargo build 一発です → 環境構築で死にません カーネルは、思っているより開かれています 意志力で勝てないものは、 カーネルで殴れ
33. ご清聴ありがとうございました Twitterは、 ブロッ クできる
34. APPENDIX — 踏んだ罠と、参考にしたもの

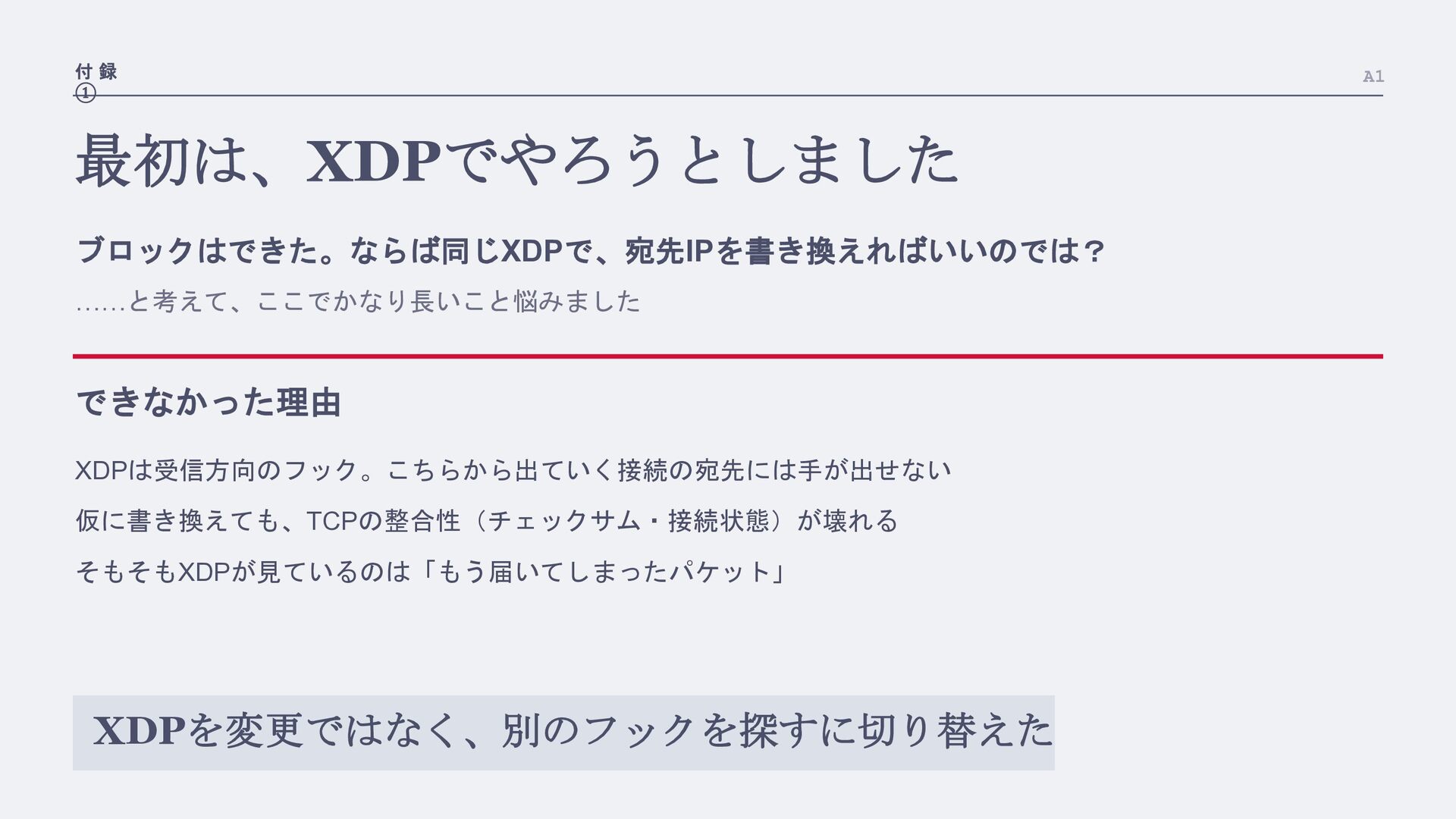

35. 付録 ① 最初は、XDPでやろうとしました ブロックはできた。ならば同じXDPで、宛先IPを書き換えればいいのでは？ ……と考えて、ここでかなり長いこと悩みました できなかった理由 XDPは受信方向のフック。こちらから出ていく接続の宛先には手が出せない 仮に書き換えても、TCPの整合性（チェックサム・接続状態）が壊れる そもそもXDPが見ているのは「もう届いてしまったパケット」 XDPを変更ではなく、別のフックを探すに切り替えた A1
36. 付録 ② A2 そして、まったく起動しませんでした 情報が無い 救いは、Rustのエラー connect4は、XDPに比べて参考にできる情報が圧倒的に少 「何が起きているか」は分からなくても、「どこを直せば ない。日本語はおろか、英語の実例もほとんど見つからな いいか」は毎回はっきりしていた い アタッチ先がcgroup、マップ型の制約、エンディアンの作 法……XDPの常識が通用しない eBPFは、別世界本当にわからない

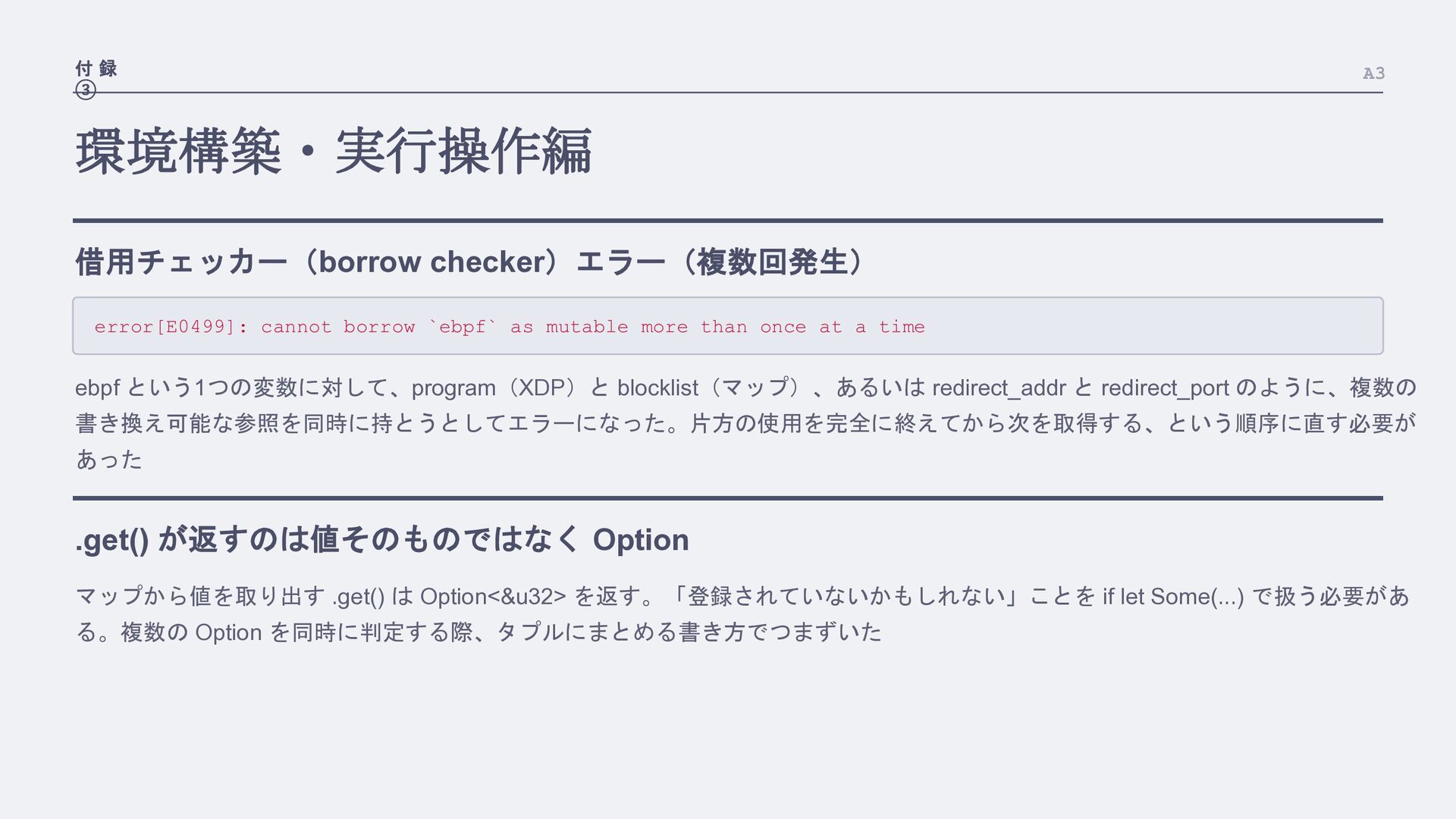

37. 付録 ③ A3 環境構築・実行操作編 借用チェッカー（borrow checker）エラー（複数回発生） error[E0499]: cannot borrow `ebpf` as mutable more than once at a time ebpf という1つの変数に対して、program（XDP）と blocklist（マップ）、あるいは redirect_addr と redirect_port のように、複数の 書き換え可能な参照を同時に持とうとしてエラーになった。片方の使用を完全に終えてから次を取得する、という順序に直す必要が あった .get() が返すのは値そのものではなく Option マップから値を取り出す .get() は Option<&u32> を返す。「登録されていないかもしれない」ことを if let Some(...) で扱う必要があ る。複数の Option を同時に判定する際、タプルにまとめる書き方でつまずいた

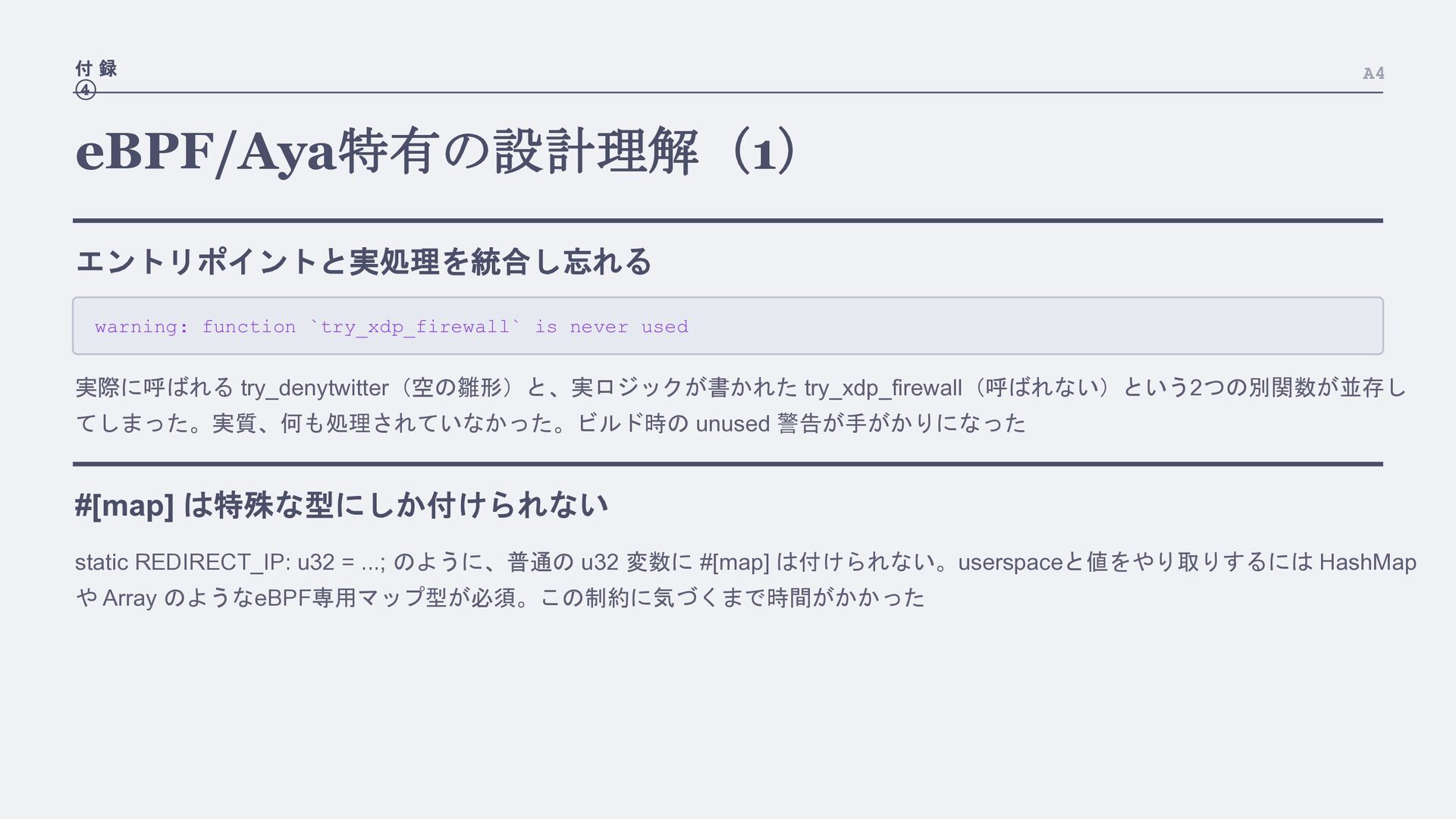

38. 付録 ④ A4 eBPF/Aya特有の設計理解（1） エントリポイントと実処理を統合し忘れる warning: function `try_xdp_firewall` is never used 実際に呼ばれる try_denytwitter（空の雛形）と、実ロジックが書かれた try_xdp_firewall（呼ばれない）という2つの別関数が並存し てしまった。実質、何も処理されていなかった。ビルド時の unused 警告が手がかりになった #[map] は特殊な型にしか付けられない static REDIRECT_IP: u32 = ...; のように、普通の u32 変数に #[map] は付けられない。userspaceと値をやり取りするには HashMap や Array のようなeBPF専用マップ型が必須。この制約に気づくまで時間がかかった

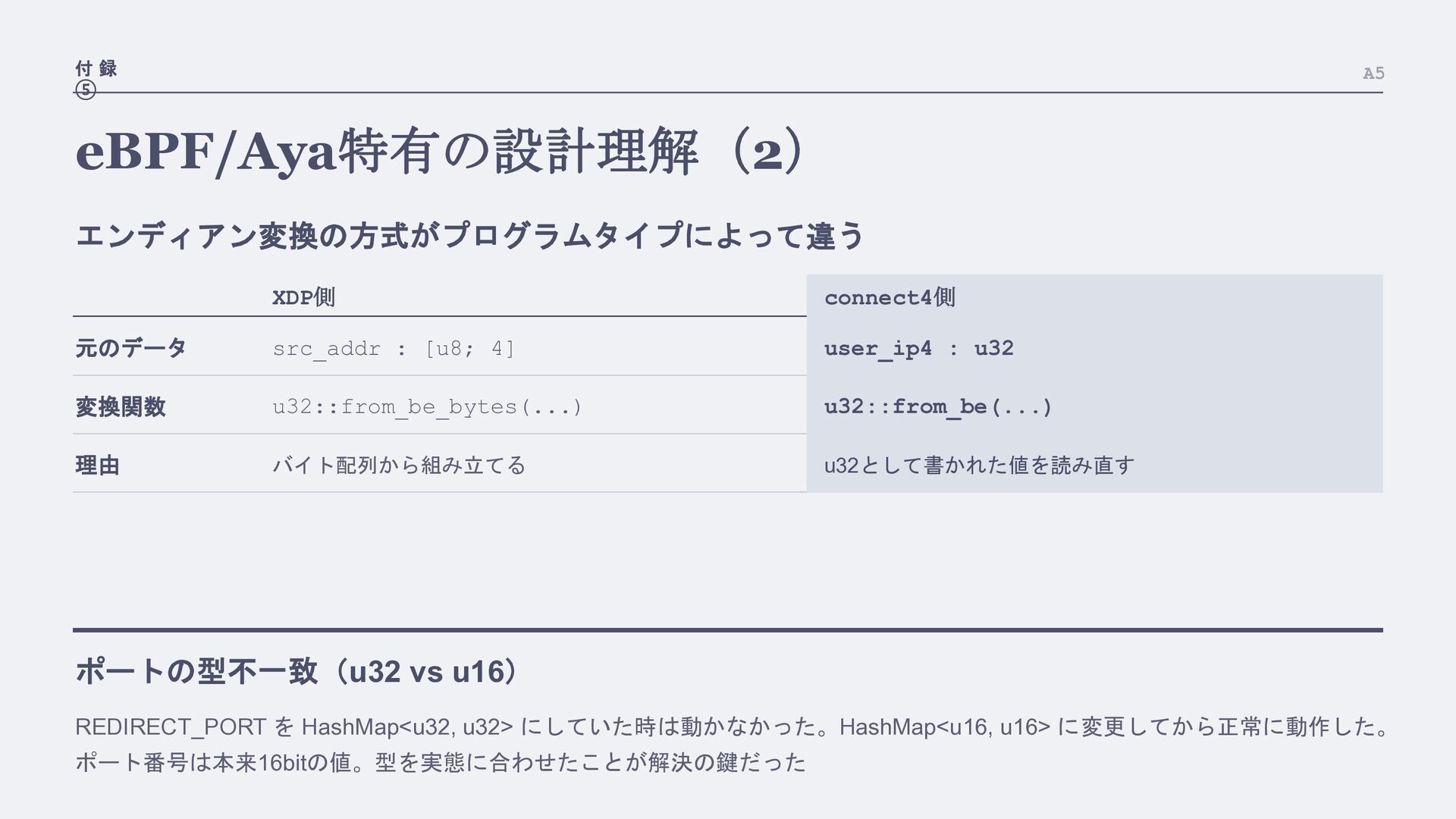

39. 付録 ⑤ A5 eBPF/Aya特有の設計理解（2） エンディアン変換の方式がプログラムタイプによって違う XDP側 connect4側 元のデータ src_addr : [u8; 4] user_ip4 : u32 変換関数 u32::from_be_bytes(...) u32::from_be(...) 理由 バイト配列から組み立てる u32として書かれた値を読み直す ポートの型不一致（u32 vs u16） REDIRECT_PORT を HashMap<u32, u32> にしていた時は動かなかった。HashMap<u16, u16> に変更してから正常に動作した。 ポート番号は本来16bitの値。型を実態に合わせたことが解決の鍵だった

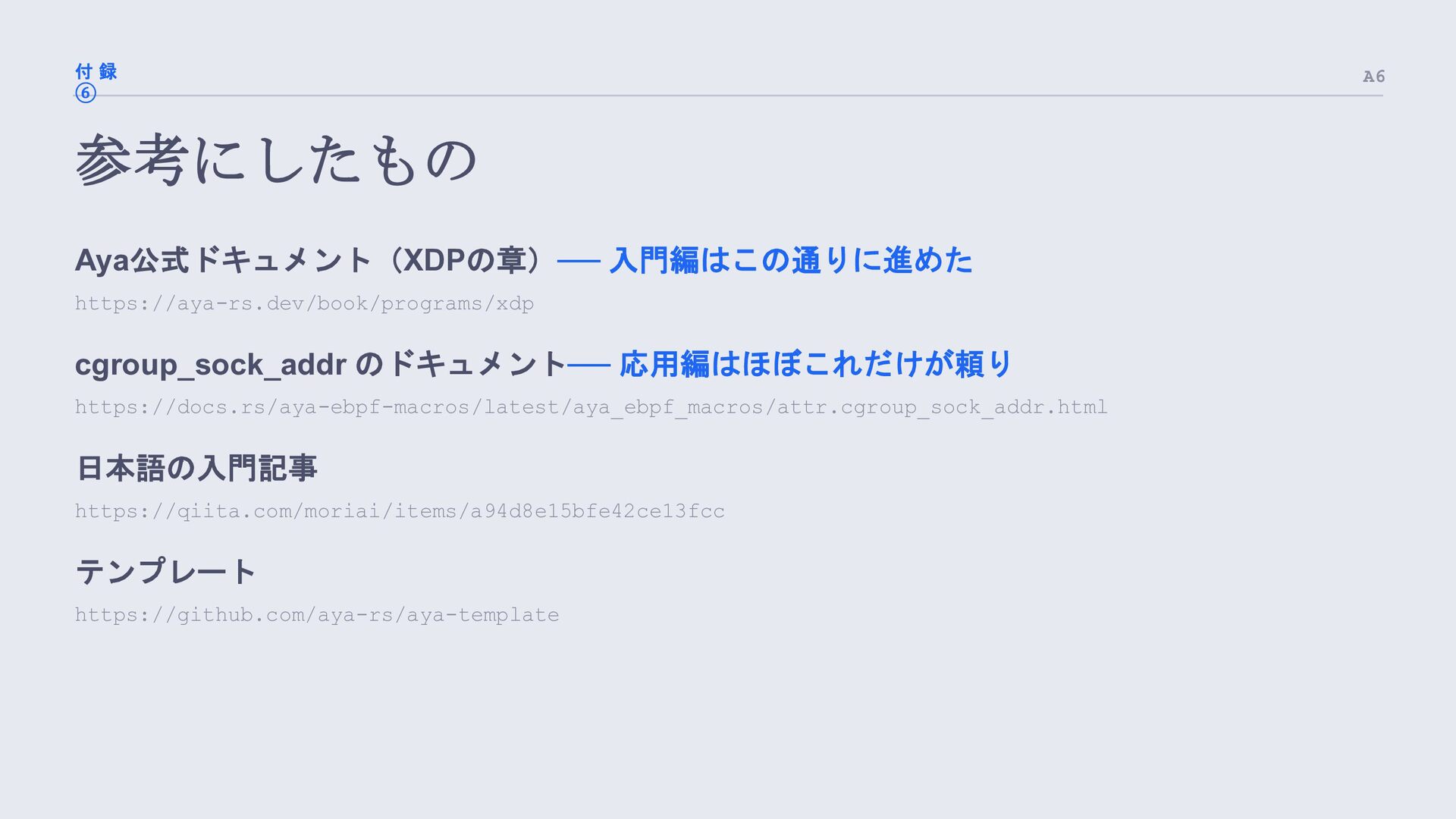

40. 付録 ⑥ 参考にしたもの Aya公式ドキュメント（XDPの章）── 入門編はこの通りに進めた https://aya-rs.dev/book/programs/xdp cgroup_sock_addr のドキュメント── 応用編はほぼこれだけが頼り https://docs.rs/aya-ebpf-macros/latest/aya_ebpf_macros/attr.cgroup_sock_addr.html 日本語の入門記事 https://qiita.com/moriai/items/a94d8e15bfe42ce13fcc テンプレート https://github.com/aya-rs/aya-template A6
