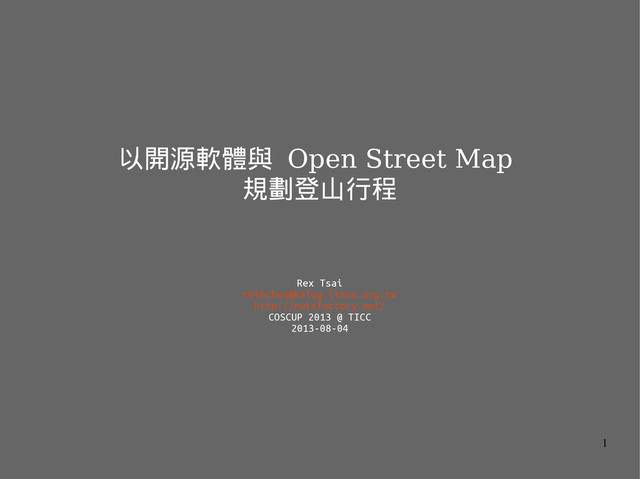

  1. 1
    以開源軟體與 Open Street Map
    規劃登山行程
    Rex Tsai
    [email protected]
    http://nutsfactory.net/
    COSCUP 2013 @ TICC
    2013-08-04

    View Slide

  2. 2
    Rex Tsai 愛爬山的阿宅。
    使用開放原碼軟體十年
    山齡約一年半 -
    2012-2013 拜訪 20 座百岳、數座中級山等。
    http://about.me/chihchun/
    http://www.everytrail.com/profile.php?user_id=413031
    http://www.openstreetmap.org/user/chihchun

    View Slide

  3. 3
    議程
    ● 旅程規劃
    旅程規劃
    ● 圖資彙整
    ● 行程紀錄
    ● 資料回饋
    ● 海外行程

    View Slide

  4. 4
    登山的行前準備
    ● 路況情報
    ● 隊伍組成
    ● 天氣預報
    ● 裝備

    View Slide

  5. 5
    路況情報
    ● 維護狀態
    ● 路徑
    ● 默記地形
    ● 撤退路線
    ● 高程
    ● 預估體力消耗
    ● 預先決定休息點

    View Slide

  6. 6
    登山步道
    ● 臺北市親山步道
    ● 全國步道系統

    View Slide

  7. 7
    步道地圖不會告訴你
    沒有步道的傳統路線

    View Slide

  8. 8
    手繪地圖

    Tony 的自然人文旅記
    http://www.tonyhuang39.com/
    ● 中華民國山岳協會藍天隊所繪製發表之藍天圖集
    http://bit.ly/18U66FX

    View Slide

  9. 9
    手繪地圖不會告訴你的事情
    地形與路況

    View Slide

  10. 10
    最新路況回報
    登山補給站 & 地圖產生器

    View Slide

  11. 11
    紙本地圖不會告訴你的事情
    你的位置

    View Slide

  12. 12
    iPhone 4S
    ● 內建基本 都市地圖

    Hiker / 登山客地
    圖,可離線使用
    Open Street Map

    GPS 收訊能力較差,戶外
    沒有 WiFi/A-GPS 協助定
    位。
    ● 戶外使用太過脆弱。

    View Slide

  13. 13
    GARMIN Dakota 20
    ● 內建臺灣等高線圖。
    ● 圖資豐富、大部分登
    山路線皆已內建。
    ● 硬體設計較為堅固。
    ● 客服良好。

    View Slide

  14. 14
    議程
    ● 旅程規劃
    ● 圖資彙整
    圖資彙整
    ● 行程紀錄
    ● 資料回饋
    ● 海外行程

    View Slide

  15. 15
    砍站

    Scrapy http://scrapy.org/

    PostGIS http://postgis.refractions.net/

    Django / GeoDjango http://geodjango.org/

    OpenLayers http://openlayers.org/
    將登山補給站 GPX 檔案匯入自己的資料庫中,方便用經緯度查文章

    View Slide

  16. 16
    編輯

    Garmin

    Basecamp

    MapSource

    Garmin 附帶的桌面軟

    ● 可以用來檢視編修 GPX
    ● 使用 Garmin 圖資。

    View Slide

  17. 17
    編修 GPX - Garmin
    ● 商業授權圖資
    ● 只有內建臺灣圖資
    ● 國外圖資不見得相容或販售
    ● 無法即時修正錯誤

    View Slide

  18. 18
    與山友認知不同
    「 Garmin 及聯勤地圖上的六畜山,指的不是
    此 854 峰,而是其西南的 858 峰,不過 858 峰
    上面似乎沒有基石,在 858 峰西南鞍部上有一
    巴卡山的礦務課第 545 號基石」
    單攻馬武督山、六畜山、及帽盒山,順訪樹橋窩、金山、大庭頂山、瑞福山 > 登山行程記錄 >
    登山補給站 http://www.keepon.com.tw/DiscussLoad.aspx?
    code=314B5CF9AEC3A19113F6CAA6F539A66211194A508851E855
    ● 圖資無法即時修正。
    ● 無法決定要顯示哪些情報,例如常用的高壓電
    塔,或是原住民地名等。

    View Slide

  19. 19
    Viking
    ● 好用的 GPX 編輯器
    ● 支援 Windows, MacOS and Linux!
    ● 內建各種線上地圖

    Microsoft Bing Map 空照圖、 Open Street Map,
    Open Cycle Map
    ● 可以延伸網頁套圖。
    ● 內建 DEM 整合
    ● 方便路線規劃時候分析高程。
    ● 支援 GeoTagging

    View Slide

  20. 20
    Open Street Map 圖資

    OpenStreetMap 提供等高線圖

    DEM 資料來自 Shuttle Radar Topography
    Mission (SRTM) 90m
    ● 大量的圖資擴充性
    ● 自行修正資料
    ● 高壓電線塔
    ● 英文地名、中文地名、原住民部落地名

    View Slide

  21. 21
    議程
    ● 旅程規劃
    ● 圖資彙整
    ● 行程紀錄
    行程紀錄
    ● 資料回饋
    ● 海外行程

    View Slide

  22. 22
    Photo mapping

    Nikon AW100
    ● 防水相機! 天氣再差
    都可以做紀錄。
    ● 內建 GPS 功能。

    Gpscorrelate or
    viking 做
    geotagging 或地圖
    顯示。

    View Slide

  23. 23
    行程分享

    OpenStreetMap

    EveryTrail
    http://www.everytrail.com/

    GPSies
    http://www.gpsies.com/

    View Slide

  24. 24
    議程
    ● 旅程規劃
    ● 圖資彙整
    ● 行程紀錄
    ● 資料回饋
    資料回饋
    ● 海外行程

    View Slide

  25. 25
    OpenStreetMap 資料上傳

    GPX Upload

    Map editing
    ● 小心成隱
    http://wiki.openstreetmap.org/wiki/Hiking

    View Slide

  26. 26
    道路形式

    View Slide

  27. 27

    View Slide

  28. 28

    View Slide

  29. 29

    View Slide

  30. 30
    議程
    ● 旅程規劃
    ● 圖資彙整
    ● 行程紀錄
    ● 資料回饋
    ● 海外行程
    海外行程

    View Slide

  31. 31
    帶著 OSM 圖資出國
    ● 匯出 OSM 資料庫

    planet-130731.osm.bz2 =~ 29G

    taiwan-130501.osm.bz2 = 22M
    ● 轉換成 Garmin IMG 格式
    ● 或下載 Nepal Trilogie 預先做好的檔案
    http://download.geofabrik.de/asia/

    View Slide

  32. 32
    OSM on Garmin

    View Slide

  33. 33
    Osm2garmin GUI

    Java 寫成,可跨平臺執行。
    ● 自動下載 Open Street Map 地圖與 NASA
    SRTM3 DEM 資料。
    ● 自動轉換成 Garmin 地圖格式。
    ● 需要耗用大量磁碟與記憶體資源
    ● 網路上也有很多網友做好現成的 Garmin IMG 地
    圖檔,只要下載進 sd card 即可使用。

    View Slide

  34. 34
    Q & A
    Thank you

    View Slide

  35. 35
    References
    ● 全國步道系統 http://trail.forest.gov.tw/RT/Rt_index.aspx
    ● 臺北市親山步道 http://www.tcge.taipei.gov.tw/mp.asp?mp=106051

    Tony 的自然人文旅記 http://www.tonyhuang39.com/
    ● 獨步山林間 http://www.yougoipay.com/kenny/
    ● 中華民國山岳協會藍天隊所繪製發表之藍天圖集 http://bit.ly/18U66FX
    ● 登山補給站 http://www.keepon.com.tw/
    ● 地圖產生器 http://map.happyman.idv.tw/twmap/

    Hiking - OpenStreetMap Wiki http://wiki.openstreetmap.org/wiki/Hiking

    OSM Hiking tags (中文化)
    https://docs.google.com/document/d/1YSVua0Th0SnswhlSytddLEZazVa
    SK1gx0w3ojYfBkrQ/edit

    View Slide
