論文読み会 AAAI2022 | MIP-GNN: A Data-Driven Framework for Guiding Combinatorial Solvers

論文読み会の資料です．

(A slide for the paper-reading activity at my company, written in Japanese.)

Transcript

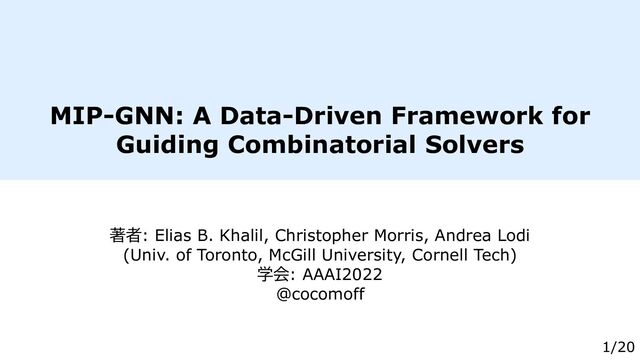

1. MIP-GNN: A Data-Driven Framework for
   Guiding Combinatorial Solvers
   著者: Elias B. Khalil, Christopher Morris, Andrea Lodi
   (Univ. of Toronto, McGill University, Cornell Tech)
   学会: AAAI2022
   @cocomoff
   1/20


   View Slide

2. 概要
   やりたいこと
   組合せ最適化ソルバーをデータ駆動型でサポートする
   分枝限定法で
   どのノードを次に選択するか (node selection)
   どの変数を分枝するか (branching variable selection)
   やったことの概要
   0-1整数計画問題（Binary Linear Programming; BLP） を考える
   表現力の高い問題クラス
   具体的にはGISP (Generalized Independent Set Prolbem) /
   FCMNF (Fixed-Charge Multi-Commodity Flow problem) で実験
   ソルバーを使ってそこそこの解を計算し、学習に使う
   最適化問題の変数バイアス（Variable bias、後で説明）をGNNで推定
   変数バイアスの予測値を使ってスコアリング手法を提案
   ついでに解のwarm-startとかもできる
   2/20


   View Slide

3. 結果
   GISPのベンチマークデータについて、MIP-GNNでサポートする分枝限定法とデフォ
   ルトの分枝限定法でどのようなパフォーマンス差が観測されたか
   Primal integral: 最適解と比べてある段階で見つかった解がどれぐらいのも
   のか、を解が見つかった時間で積分した評価値（？）、小さいと最適に近い
   Gap: ギャップ、小さいと最適に近い
   3/20


   View Slide

4. 目次
   イントロ・結果
   準備
   分枝限定法
   変数バイアス (Variable Bias)
   LP、BLP (0-1 ILP)
   学習問題の設定
   手法 (MIP-GNN)
   実験
   4/20


   View Slide

5. 補足: 分枝限定法
   Qiita: 「図で見る分枝限定法」より図を引用
   ナップサック問題（あるアイテムについて、0 (入れない）・1 (入れる) を決める）
   node selection: 次にどの部分木を調べるか決める
   branching variable selection: まだ展開して決定していない二値変数のう
   ち、どれを次に展開するかを決める
   5/20


   View Slide

6. 補足: 変数バイアス
   CNF-SAT に対して定義された概念 [1]
   例題: 3つの節、 変数の式
   SATインスタンス
   変数割当 が を充足する が真
   補足: 変数バイアス（Bias）
   充足可能な について、変数 の（推定された）バイアス分布 とは、 の充足可
   能な割当について変数 が真 (または偽) で現れる割合を表す
   positive/negative bias ( )
   全ての変数についてのバイアスをベクトルに格納したものを Survey/Profile と呼ぶ
   余談: 名前が一般的過ぎてググっても情報が出てこない…
   要するに「どれぐらい真 (または偽)を取り得るか」の情報
   [1] E.I. Hsu et al., Probabilistically Estimating Backbones and Variable Bias: Experimental Overview,
   Proceedings of CP2008, pp.613-617, 2008 / 同著者のAAAI2008 Workshopの論文もある。 6/20


   View Slide

7. 補足: LP、BLP (0-1 ILP)
   線形計画問題 (LP) は 3つ組 で定義される
   ぐらいの範囲を考える
   feasible set
   LPの目的：
   Simplex法や内点法で解ける
   整数線形計画問題 (ILP) は 3つ組 で定義される
   ただし feasible set
   に制限する場合、BLP (0-1 ILP) と呼ぶ
   あるBLPのインスタンス から整数性を落とした問題 を緩和問題と呼ぶ
   分枝限定法
   分枝操作と限定操作を用いた一般解法で全てのソルバーで使われている
   分枝操作: 変数の場合分け
   限定操作: 見積もった最適値による枝刈り
   内部で切除平面法と合わせた場合に分枝切除法と呼ばれることも
   7/20


   View Slide

8. 目次
   イントロ・結果
   補足
   分枝限定法
   変数バイアス (Variable Bias)
   LP、BLP (0-1 ILP)
   学習問題の設定
   手法 (MIP-GNN)
   実験
   8/20


   View Slide

9. 学習問題の設定 | BLPの場合の変数バイアス
   実世界の何らかの分布から作られたインスタンスの集合 を考える
   あるインスタンス について、near-optimal solutions の集合 (tolerance
   ) を定義する
   変数バイアスベクトル を以下で定義する
   -near optimal solutionの中で、各決定変数が だった割合のベクトル
   CNF-SATの変数バイアスのベクトル (Survey/Profile) と同じ
   凄い強そうな情報だが、計算がヤバそう
   これを教師あり学習で近似する (MIP-GNN) のが提案アプローチ
   9/20


   View Slide

10. 学習問題の設定 | 教師あり学習
    普通の教師あり学習を考える。記号:
    : インスタンス集合 の上の分布
    : 有限の学習集合インスタンスの集合 (分布 でサンプル)
    予測モデル
    はインスタンス の決定変数の集合
    パラメータ
    ロス関数
    教師あり学習
    直感的には が面倒そうだけど、GNNに任せたらいけそう
    ポイント: 変数と制約に注目して、二部グラフを作った上でGNNを動かす
    10/20


    View Slide

11. 目次
    イントロ・結果
    補足
    分枝限定法
    変数バイアス (Variable Bias)
    LP、BLP (0-1 ILP)
    学習問題の設定
    手法 (MIP-GNN)
    実験
    11/20


    View Slide

12. MIP-GNN: 概要
    変数と制約に注目した、二部グラフ上のGNNによるスコア計算
    決定変数と制約に対応した特徴ベクトルを作る
    制約に使われている決定変数と結んで二部グラフを作る
    いい感じにGNN (周辺の特徴のaggregation、特徴ベクトルのmerge) する
    12/20


    View Slide

13. MIP-GNN: アーキテクチャ
    二部グラフ (制約cと変数vのパート)
    v cの伝搬（左）、c v の伝搬（右）
    これを交互に繰り返す (iterate)
    特徴ベクトル ( 層目):
    目的関数の (紛らわしい) の情報もここに入れる
    v → c
    はベクトルの連結、普通のGNN
    c → v
    各変数 に対して を求め、ベクトル を得る
    制約 の違反量をsoftmaxで測定する:
    誤差ベクトルは次段のvariable embedding更新に使う
    13/20


    View Slide

14. MIP-GNN: 学習と評価
    学習
    -near optimal solutionを既存のソルバーで探して学習する
    正確な値 を予測しなくても、 に近いかどうか？が知れたら十分に嬉しい
    しきい値 で加工した二値分類問題として学習させる
    もし であれば を、そうでなければ を当てる
    MIP-GNNで最後にMLPを通して推定したスコアは、以降の活用フェーズ（右側）では
    で表す
    評価 | 確信スコア
    MLPを通して出力されたベクトル に対して、変数 の確信度を定義:
    は の近い方に丸める操作
    どれぐらい予測が整数に近いかを表す
    14/20


    View Slide

15. MIP-GNN: 分枝限定法への活用
    数値の確信度を使って、分枝限定法のノード選択スコアを定義する
    BnBで既に確定している変数と予測値が一致していればその確信度を、そうで
    なければ乖離している具合を使ってスコアに入れる
    もう少し真面目な定義は論文へ
    15/20


    View Slide

16. MIP-GNN: 解のwarm-start
    スコアを見て、直接近似解を求められそう: しきい値 を用いて
    適当に丸めているだけなのでfeasibleではない解になる、CPLEXには壊れた解を
    feasibleに直す機能（repair）があるので、それに突っ込めばOK
    よく知りません…
    (これはただのメモ)
    node-selection、branching variable selection、warm-startの3要素
    branching variable selectionはサポートしてない（説明なし？）？
    ついでに、ソルバーを使って -near optimal solutionの準備は必要なので、
    それはそれで大変な気がする（60分と書いてあった、詳細は知らない）
    16/20


    View Slide

17. 目次
    イントロ・結果
    補足
    分枝限定法
    変数バイアス (Variable Bias)
    LP、BLP (0-1 ILP)
    学習問題の設定
    手法 (MIP-GNN)
    実験
    17/20


    View Slide

18. 実験結果 | GISPの性能 (再掲)
    そこそこ良い (node-selectionのサポートあり vs なし)
    18/20


    View Slide

19. 実験結果 | パラメータとGNNアーキテクチャ
    途中で出てきたしきい値 の影響
    GNNの具体的なアーキテクチャ: GIN、GraphSage、EC (EdgeConvolution)
    大きく差はない
    19/20


    View Slide

20. 実験結果 | 転移学習
    問題集合間の転移: 効果的だったり、そうでもなかったりした
    GISPとFCMNFがあると書いてあったけど、FCMNFは載ってなかった（どこかの
    Appendixにあるらしい） 20/20
