1. M M MO O ON N NT T TA A AJ J JE E E D D DE E E D D DI I IS S SP P PE E ER R RS S SO O OR R RA A A V V VO O OR R RT T TE E EX X X 6 6 60 0 00 0 0L L LT T TS S S P P PL L LA A AN N NT T TA A A M M MO O OT T TR R RI I IZ Z Z 2 2 2 X X X 2 2 25 5 5H H HP P P

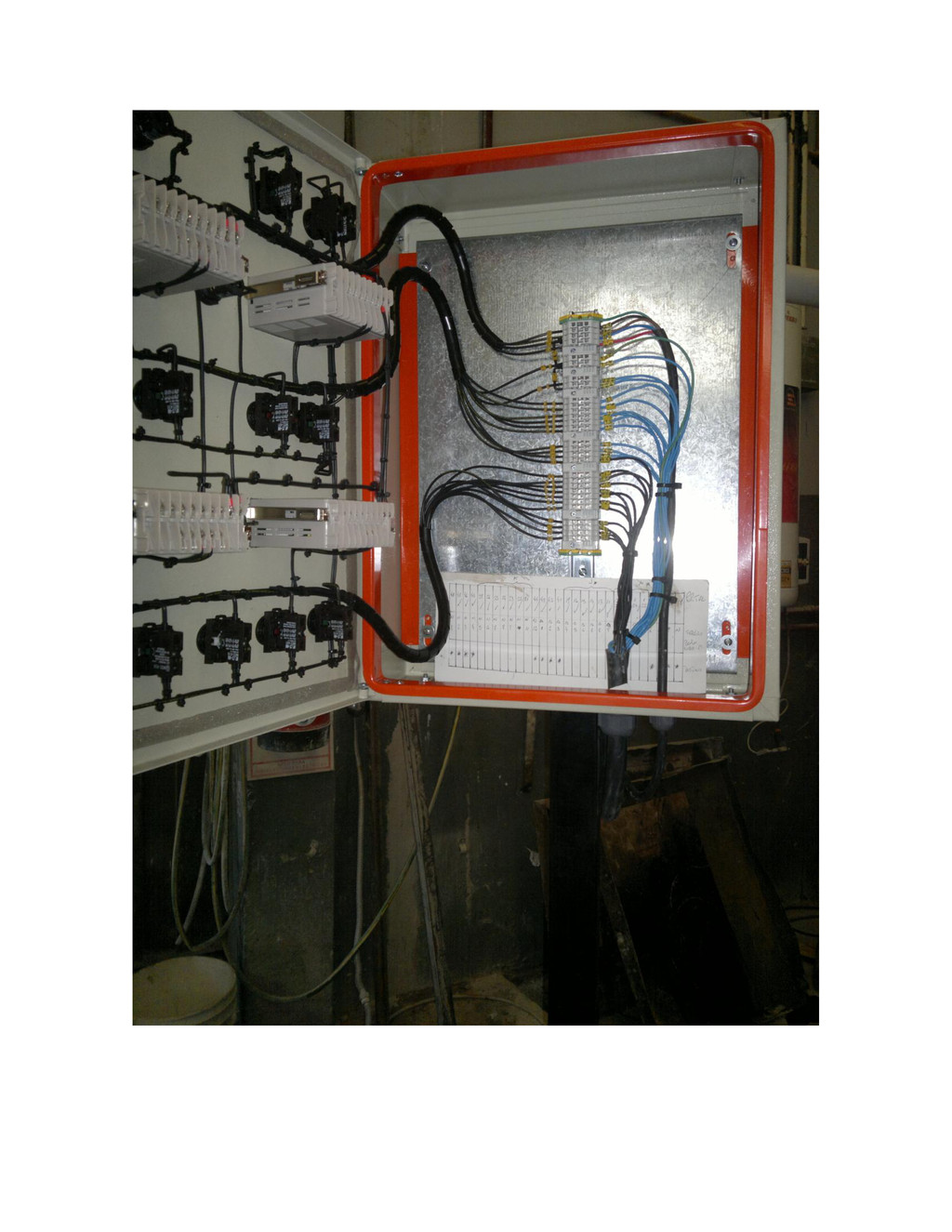

2. 1. El montaje de la maquina VORTEX comienza con la rotura y reemplazo del piso de empastonado por piso de hormigón armado, para soportar el peso y los anclajes de la máquina. 2. A continuación se recibe la máquina en estado semiarmado, y se prepara para instalación. 3. Se monta motor de 25hp que no vino ensamblado, se realiza el fijado a su base, se realiza la colocación y tensado de las correas. 4. Se fabrica poste con soporte para pupitre de comando y pintado del mismo 5. Se comienza la instalación de tablero de alimentación general con protección por tensión diferencial (confeccionado en fábrica), tablero central de máquina y convertidores de frecuencia. 6. Se confecciona tablero con borneras de conexión para derivación de comunicación del pupitre de comando con el tablero central, convertidores y motores. 7. Se arma cañería para guiar cables de comunicación entre pupitre de comando, tablero central, convertidores de frecuencia y motores. 8. Se instala poste con soporte y se monta pupitre de comando. 9. Se cablean las comunicaciones de los puntos 6. y 7. 10. Se conecta las alimentaciones de potencia entre tablero central, convertidores de frecuencia y motores. 11. Se conecta alimentación general. 12. Se realiza prueba de giros. 13. Se monta empastador en su eje. 14. Prueba de funcionamiento general.
