Optimización energética de centros de datos aprovechando el conocimiento de la aplicación y los recursos

Talk “Advances in Electronic Systems Engineering” seminar, within the M.Sc. in Electronic Systems Engineering (MISE), to present the session on Energy Optimization in Data Centers.

Speech title: Energy efficiency beyond PUE: exploiting knowledge about application and resources

Abstract: The current techniques for data center energy optimization, based on efficiency metrics like PUE, pPUE, ERE, DCcE, etc., do not take into account the static and dynamic characteristics of the applications and resources (computing and cooling). However, the knowledge about the current state of the data center, the past history, the resource characteristics, and the characteristics of the jobs to be executed can be used very effectively to guide decision-making at all levels in the datacenter in order to minimize energy needs. For example, the allocation of jobs on the available machines, if done taking into account the most appropriate architecture for each job from the energetic point of view, and taking into account the type of jobs that will come later, can reduce energy needs by 30%.
Moreover, to achieve significant reductions in energy consumption of state-of-the-art data centers (low PUE) is becoming increasingly important a comprehensive and multi-level approach, ie, acting on different abstraction levels (scheduling and resource allocation, application, operating system, compilers and virtual machines, architecture, and technology), and at different scopes (chip, server, rack, room, and multi-room).

Date and Time: Tuesday, October 15, 2013, 16:00, room B-221

Transcript

1. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE

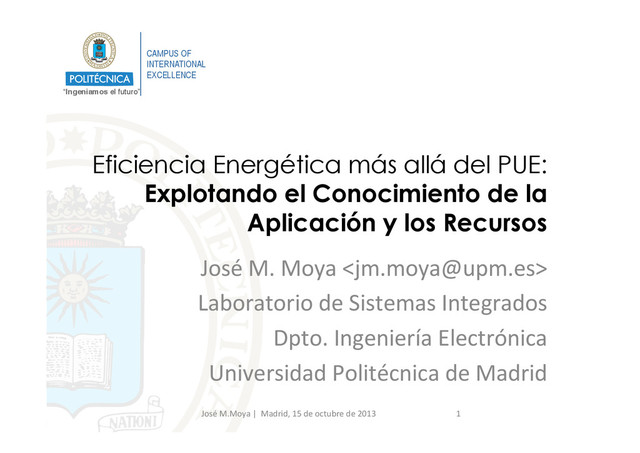

   Eficiencia Energética más allá del PUE:
   Explotando el Conocimiento de la
   Aplicación y los Recursos
   José%M.%Moya%%
   Laboratorio%de%Sistemas%Integrados%
   Dpto.%Ingeniería%Electrónica%
   Universidad%Politécnica%de%Madrid%
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 1%


   View Slide

2. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   Contenido
   •  MoLvación%
   •  Enfoque%actual%
   •  Nuestro%enfoque%
   –  Planificación%y%gesLón%
   de%recursos%
   –  OpLmización%de%
   máquinas%virtuales%
   –  GesLón%de%modos%de%
   bajo%consumo%
   –  Diseño%de%procesadores%
   •  Conclusiones%
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 2%


   View Slide

3. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   Motivación
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 3%
   •  Consumo%energéLco%en%data%centers%
   – 1.3%%de%la%producción%energéLca%mundial%en%2010%
   – USA:%80%mill%MWh/año%en%2011%=%1,5%x%NYC%
   – 1%datacenter%medio%=%25%000%casas%
   •  Más%de%43%Millones%de%Toneladas%de%CO2
   %/%año%
   (2%%mundial)%
   •  Más%agua%que%la%industria%del%papel,%automóvil,%
   petróleo,%%madera%o%plásLco%
   %%%%%%%%%%Jonathan%Koomey.%2011.%Growth%in%Data%center%electricity%use%2005%to%2010%


   View Slide

4. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   Motivación
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 4%
   •  Se%espera%que%la%electricidad%
   total%uLlizada%por%los%data%
   centers%en%2015%exceda%los%
   400%GWh/año.%
   •  El%consumo%de%energía%de%la%
   refrigeración%conLnuará%
   teniendo%una%importancia%
   similar%o%superior%al%consumo%
   de%la%computación%
   •  La%opLmización%energéLca%
   de%los%data%centers%del%futuro%
   requerirá%un%enfoque%global%
   y%mulLfdisciplinar.%
   0%
   5000%
   10000%
   15000%
   20000%
   25000%
   30000%
   35000%
   2000% 2005% 2010%
   World%server%installed%base%
   (thousands)%
   Highfend%servers%
   Midfrange%servers%
   Volume%servers%
   0%
   50%
   100%
   150%
   200%
   250%
   300%
   2000% 2005% 2010%
   Electricity%use%%
   (billion%kWh/year)%
   Infrastructure%
   CommunicaLons%
   Storage%
   Highfend%servers%
   Midfrange%servers%
   Volume%servers%
   5,75%Millones%de%servidores%nuevos%/%año%
   10%%de%servidores%sin%uLlizar%(CO2
   %de%6,5%
   millones%de%coches)%


   View Slide

5. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   Problemas de fiabilidad
   que dependen de la temperatura
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 5%
   Timefdependent%
   dielectricf
   breakdown%(TDDB)%
   ElectromigraLon%(EM)%
   Stress%
   migraLon%(SM)%
   Thermal%
   cycling%(TC)%
   ✔%
   ✖%
   ✖%
   ✖%


   View Slide

6. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   Refrigeración de
   un data center
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 6%


   View Slide

7. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   •  Virtualización%
   %
   %
   f%27%%
   •  Servidores%conforme%a%
   Energy%Star%
   %
   %
   =%6.500%
   •  Mejor%planificación%de%
   capacidad%
   %
   2.500%
   Mejoras en servidores
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 7%
   . . . . . . . . . . . . . . . . . . . . . . . . . . .
   Servidores
   5,75 millones de nuevos servido-
   res se instalan cada año para
   mantenerse al ritmo de creci-
   miento de los servicios on-line, y
   todavía aproximadamente el 10%
   de los servidores instalados no
   se utilizan debido a sobrestima-
   ciones conservadoras a la hora
   de planificar las necesidades de
   almacenamiento.
   La energía utilizada para
   los servidores en desuso
   podría compensar
   las emisiones de 6,5
   millones de coches.
   de los servidores.
   En un centro de datos convencional, algunas de
   estas mejoras pueden reducir su impacto en las
   siguientes cifras:
   (excluyendo el software)
   $ $ $ $
   A menudo los servidores se sobredimensionan
   para afrontar picos de demanda, lo que significa
   que como media suelen funcionar sólo al 20%
   2.500
   6,5 millones
   = 6.500
   El equivalente a retirar 6.500
   coches de las carreteras, me-
   diante la utilización de servidores
   acordes a Energy Star, lo que re-
   duciría el consumo eléctrico de
   los centros de datos en 82.000
   megavatios-hora.
   10% no se utilizan
   US
   27% Reducir un 27% el consumo
   energético mediante la virtuali-
   zación, lo que reduce la capaci-
   dad productiva no empleada.
   El equivalente a la energía consumida por 2.500
   hogares en EEUU, mediante una mejor planifica-
   ción de la capacidad.
   UN%SOLO%
   CENTRO%
   DE%DATOS%


   View Slide

8. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   Mejoras en refrigeración
   •  Mejoras%en%gesLón%de%flujos%de%aire%y%rangos%
   de%temperatura%ligeramente%más%amplios%
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 8%
   Reducción%del%consumo%
   hasta%un%25%%
   25.000%
   Recuperación%de%la%inversión%%
   en%solo%2%años%
   %
   UN%SOLO%
   CENTRO%
   DE%DATOS%


   View Slide

9. “Ingeniamos el futuro”!
   CAMPUS OF
   INTERNATIONAL
   EXCELLENCE
   CA%!%CC%
   – 20%%reducción%de%pérdidas%de%conversión%
   – 47%millones%de%dólares%de%gastos%
   inmobiliarios%por%data%center%
   – Mayor%eficiencia,%ahorro%de%energía%suficiente%para%
   cargar%un%iPad%durante%
   70%
   millones%de%años%
   Mejoras en infraestructura
   José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 9%


   View Slide

10. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE







    Mejores prácticas de
    eficiencia energética
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 10%


    View Slide

11. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Potencial de mejora
    con mejores prácticas
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 11%
    ot aisle
    0
    200
    400
    600
    800
    1000
    1200
    1400
    0 20 40 60 80 100
    Power (KW)
    job size relative to data center capacity (%)
    Total power (computing and cooling) for various scheduling approaches
    savings by minimizing computing power
    savings by minimizing the recirculation’s effect
    savings by turning off idle machines
    unaddressed heat recirculation cost
    basic (unavoidable) cost
    max computing power, worst thermal placement
    min computing power, worst thermal placemenit
    optimal computing+cooling
    optimal computing+cooling, shut off idles
    optimal computing+cooling, shut off idles, no recirculation
    Fig. 3. Data center operation cost (in kilowatts) for various “savings
    modes”. Savings are based on heat recirculation data obtained by


    View Slide

12. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    PUE
    Power Usage Effectiveness
    •  Estado%del%arte:%%PUE%≈%1,2%
    –  La%parte%importante%es%el%consumo%de%computación%
    –  El%trabajo%en%eficiencia%energéLca%en%DC%está%
    centrado%en%la%reducción%del%PUE%
    –  Reducir%P
    IT$$no%reduce%el%PUE,%pero%se%nota%en%la%
    factura%de%la%luz%
    •  %¿Cómo%se%puede%reducir%P
    IT$?%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 12%
    !"# =
    1
    !"#$
    =
    !!"!#$
    !!"
    =
    !!"#$%&!'(
    + !!"#!$%"!&'$()
    + !!"#$
    !!"#$%
    !


    View Slide

13. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Ahorro energético según el
    nivel de abstracción
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 13%


    View Slide

14. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Nuestro enfoque
    •  Estrategia%global%para%permiLr%la%uLlización%de%
    múlLples%fuentes%de%información%y%para%coordinar%las%
    decisiones%con%el%fin%de%reducir%el%consumo%total%
    •  ULlización%del%conocimiento%de%las%caracterísLcas%de%
    demanda%energéDca%de%las%aplicaciones%y%las%
    caracterísDcas%de%los%recursos%de%computación%y%
    refrigeración%para%aplicar%técnicas%proacDvas%de%
    opLmización%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 14%


    View Slide

15. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Optimización proactiva
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 15%
    Datacenter%
    Model%
    OpLmizaLon%


    View Slide

16. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Optimización proactiva
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 16%
    Datacenter
    Workload
    Model
    Sensors
    Actuators
    Sensor
    configuration
    Visualization
    Power Model
    Energy Model
    Thermal Model
    Dynamic
    Cooling Opt.
    Resource Alloc.
    Opt.
    Global DVFS
    VM Opt.
    Anomaly Detection
    and Reputation
    Systems
    Communication network
    Sensor network
    Workload


    View Slide

17. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Sensores
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 17%


    View Slide

18. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Enfoque holístico
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 18%
    Chip% Server% Rack% Room% MulDJ
    room%
    Sched%&%alloc% 2% 1%
    app%
    OS/middleware%
    Compiler/VM% 3% 3%
    architecture% 4% 4%
    technology% 5%


    View Slide

19. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    1. Gestión de recursos
    en la sala
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 19%
    Chip% Server% Rack% Room% MulDJ
    room%
    Sched%&%alloc% 2% 1
    app%
    OS/middleware%
    Compiler/VM% 3% 3%
    architecture% 4% 4%
    technology% 5%


    View Slide

20. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Aprovechando la heterogeneidad
    •  ULlización%de%la%heterogeneidad%para%minimizar%el%
    consumo%energéLco%desde%un%punto%de%vista%
    estáLco/dinámico%
    –  EstáDco:%Encontrar%el%mejor%setfup%del%datacenter,%
    dado%un%número%heterogéneo%de%máquinas%
    –  Dinámico:%OpLmización%de%la%asignación%de%tareas%en%
    el%Resource%Manager%
    •  Demostramos%que%la%mejor%solución%se%encuentra%
    en%un%datacenter%heterogéneo%
    –  Muchos%datacenters%son%heterogéneos%(diversas%
    generaciones%de%máquinas)%
    20%
    CCGrid 2012
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%
    M.%Zapater,%J.M.%Moya,%J.L.%Ayala.%Leveraging%Heterogeneity%for%
    Energy%MinimizaLon%in%Data%Centers,%CCGrid%2012%


    View Slide

21. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Escenario actual
    21%
    WORKLOAD%
    Scheduler% Resource%%
    Manager%
    ExecuDon%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

22. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de recursos
    consciente de la refrigeración
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 22%
    0
    50
    100
    150
    200
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (a) 40 jobs, 25014 core-hours, idle servers on
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.197 jobs/hr 0.197 jobs/hr 0.172 jobs/hr 0.197 jobs/hr 0.163 jobs/hr
    18.41 hr 18.41 hr 20.75 hr 18.41 hr 51.75 hr
    3.4 ms 6.9 ms 213 ms 23 min 40 min
    0% 6.2% 8.6% 8.7% 10.2%
    cooling energy
    computing energy
    (a)
    0
    5
    10
    15
    20
    25
    30
    35
    40
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (a) 40 jobs, 25014 core-hours, idle servers off
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.197 jobs/hr 0.197 jobs/hr 0.172 jobs/hr 0.197 jobs/hr 0.163 jobs/hr
    18.41 hr 18.41 hr 20.75 hr 18.41 hr 38.02 hr
    3.4 ms 6.9 ms 213 ms 23 min 43 min
    0% 11.8% 54.7% 21.8% 60.5%
    cooling energy
    computing energy
    (b)
    0
    50
    100
    150
    200
    250
    300
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (b) 120 jobs, 16039 core-hours, idle servers on
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.580 jobs/hr 0.580 jobs/hr 0.349 jobs/hr 0.580 jobs/hr 0.254 jobs/hr
    8.98 hr 8.98 hr 12.17 hr 8.98 hr 48.49 hr
    170 ms 186 ms 397 ms 40.8 min 88.6 min
    0% 1.7% 4.1% 3.6% 4.7%
    cooling energy
    computing energy
    (c)
    0
    5
    10
    15
    20
    25
    30
    35
    40
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (b) 120 jobs, 16039 core-hours, idle servers off
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.580 jobs/hr 0.580 jobs/hr 0.349 jobs/hr 0.580 jobs/hr 0.427 jobs/hr
    8.98 hr 8.98 hr 12.17 hr 8.98 hr 17.75 hr
    171 ms 186 ms 397 ms 42 min 100 min
    0% 4.0% 14.6% 14.2% 15.1%
    cooling energy
    computing energy
    (d)
    300
    350
    400
    450
    (GJ)
    Energy consumption, Scenario (c) 174 jobs, 45817 core-hours, idle servers on
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.892 jobs/hr 0.892 jobs/hr 0.861 jobs/hr 0.892 jobs/hr 0.561 jobs/hr
    9.99 hr 9.99 hr 13.39 hr 9.99 hr 65.38 hr
    173 ms 196 ms 346 ms 20 min 142 min
    0% 2.5% 5.9% 9.4% 12.5%
    cooling energy
    computing energy
    80
    100
    (GJ)
    Energy consumption, Scenario (c) 174 jobs, 45817 core-hours, idle servers off
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.892 jobs/hr 0.892 jobs/hr 0.861 jobs/hr 0.892 jobs/hr 0.590 jobs/hr
    9.99 hr 9.99 hr 13.39 hr 9.99 hr 61.49 hr
    173 ms 191 ms 346 ms 21 min 147 min
    0.0% 7.5% 17.3% 25.7% 41.4%
    cooling energy
    computing energy
    0
    50
    100
    150
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Turnaround time
    Alg. runtime
    Energy savings
    18.41 hr 18.41 hr 20.75 hr 18.41 hr 51.75 hr
    3.4 ms 6.9 ms 213 ms 23 min 40 min
    0% 6.2% 8.6% 8.7% 10.2%
    (a)
    0
    5
    10
    15
    20
    25
    30
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.197 jobs/hr 0.197 jobs/hr 0.172 jobs/hr 0.197 jobs/hr 0.163 jobs/hr
    18.41 hr 18.41 hr 20.75 hr 18.41 hr 38.02 hr
    3.4 ms 6.9 ms 213 ms 23 min 43 min
    0% 11.8% 54.7% 21.8% 60.5%
    (b)
    0
    50
    100
    150
    200
    250
    300
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (b) 120 jobs, 16039 core-hours, idle servers on
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.580 jobs/hr 0.580 jobs/hr 0.349 jobs/hr 0.580 jobs/hr 0.254 jobs/hr
    8.98 hr 8.98 hr 12.17 hr 8.98 hr 48.49 hr
    170 ms 186 ms 397 ms 40.8 min 88.6 min
    0% 1.7% 4.1% 3.6% 4.7%
    cooling energy
    computing energy
    (c)
    0
    5
    10
    15
    20
    25
    30
    35
    40
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (b) 120 jobs, 16039 core-hours, idle servers off
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.580 jobs/hr 0.580 jobs/hr 0.349 jobs/hr 0.580 jobs/hr 0.427 jobs/hr
    8.98 hr 8.98 hr 12.17 hr 8.98 hr 17.75 hr
    171 ms 186 ms 397 ms 42 min 100 min
    0% 4.0% 14.6% 14.2% 15.1%
    cooling energy
    computing energy
    (d)
    0
    50
    100
    150
    200
    250
    300
    350
    400
    450
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (c) 174 jobs, 45817 core-hours, idle servers on
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.892 jobs/hr 0.892 jobs/hr 0.861 jobs/hr 0.892 jobs/hr 0.561 jobs/hr
    9.99 hr 9.99 hr 13.39 hr 9.99 hr 65.38 hr
    173 ms 196 ms 346 ms 20 min 142 min
    0% 2.5% 5.9% 9.4% 12.5%
    cooling energy
    computing energy
    (e)
    0
    20
    40
    60
    80
    100
    FCFS-FF FCFS-LRH EDF-LRH FCFS-Xint SCINT
    energy consumed (GJ)
    Energy consumption, Scenario (c) 174 jobs, 45817 core-hours, idle servers off
    Throughput
    Turnaround time
    Alg. runtime
    Energy savings
    0.892 jobs/hr 0.892 jobs/hr 0.861 jobs/hr 0.892 jobs/hr 0.590 jobs/hr
    9.99 hr 9.99 hr 13.39 hr 9.99 hr 61.49 hr
    173 ms 191 ms 346 ms 21 min 147 min
    0.0% 7.5% 17.3% 25.7% 41.4%
    cooling energy
    computing energy
    (f)
    Fig. 8. Energy comparison of the simulated schemes for the three scenarios. The plots correspond in respective positions to the plots of Figure 7.
    policy used in the data center, which enables job execution as soon as they arrive if the queue is empty and the data
    center is lightly loaded. In the “idle-on” case (Figure 8a), the total energy consumption using SCINT, EDF-LRH,
    iMPACT Lab (Arizona State U)


    View Slide

23. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de
    recursos consciente de la aplicación
    23%
    LSI-UPM
    WORKLOAD%
    Resource%%
    Manager%
    (SLURM)%
    ExecuDon%
    Profiling%and%
    ClassificaDon%
    Energy%%
    OpDmizaDon%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

24. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de
    recursos consciente de la aplicación
    •  Workload:%
    –  12%tareas%del%benchmark%SpecCPU%2006%
    –  Workload%aleatorio%de%2000%tareas,%dividido%en%job%sets%
    –  Tiempo%de%llegada%aleatorio%entre%job%sets%
    •  Servidores:%
    24%
    Escenario
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

25. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de
    recursos consciente de la aplicación
    25%
    Profiling de energía
    WORKLOAD%
    Resource%%
    Manager%
    (SLURM)%
    ExecuDon%
    Profiling%and%
    ClassificaDon%
    Energy%%
    OpDmizaDon%
    Energy%profiling%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

26. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Caracterización de la
    carga de trabajo
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 26%


    View Slide

27. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Trabajo realizado
    27%
    Optimizaciones
    WORKLOAD%
    Resource%%
    Manager%
    (SLURM)%
    ExecuDon%
    Profiling%and%
    ClassificaDon%
    Energy%%
    OpDmizaDon%
    Energy%MinimizaDon:%
    • %MinimizaDon%subjected%to%constraints%
    • %MILP%problem%(solved%with%CPLEX)%
    • %StaDc%and%Dynamic%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

28. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de
    recursos consciente de la aplicación
    28%
    Optimización estática
    •  Definición%del%datacenter%ópLmo%
    –  Dado%un%pool%de%100%máquinas%de%cada%
    –  1%job%set%del%workload%
    –  El%opLmizador%escoge%los%mejores%servidores%
    –  Constraints%de%presupuesto%y%espacio%
    Mejor%solución:%
    • %40%Sparc%
    • %27%AMD%
    %
    Ahorros:%
    • %5%a%22%%en%energía%
    • %30%%Dempo%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

29. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de
    recursos consciente de la aplicación
    29%
    Optimización dinámica
    •  Asignación%ópLma%del%workload%
    –  Uso%del%workload%completo%(2000%tareas)%
    –  El%algoritmo%encuentra%una%buena%asignación%(no%la%mejor)%
    en%términos%de%energía%
    –  Ejecución%del%algoritmo%en%runLme%
    Ahorros%del%24%%
    al%47%%en%energía%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

30. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de
    recursos consciente de la aplicación
    •  Primera%prueba%de%concepto%en%cuanto%a%ahorros%
    energéLcos%gracias%a%heterogeneidad%
    •  Solución%automáLca%
    •  La%solución%automáLca%de%procesadores%ofrece%
    notables%ahorros%energéLcos.%
    •  La%solución%puede%ser%fácilmente%implementable%en%
    un%entorno%real%
    –  Uso%del%Resource%Manager%SLURM%
    –  Workloads%y%servidores%más%realistas%
    30%
    Conclusiones
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013%


    View Slide

31. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    2. Gestión de recursos
    en el servidor
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 31%
    Chip% Server% Rack% Room% MulDJ
    room%
    Sched%&%alloc% 2 1%
    app%
    OS/middleware%
    Compiler/VM% 3% 3%
    architecture% 4% 4%
    technology% 5%


    View Slide

32. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Políticas de planificación y
    asignación de recursos en MPSoCs
    A.%Coskun%,%T.%Rosing%,%K.%Whisnant%and%K.%Gross%%"StaLc%and%dynamic%temperaturef
    aware%scheduling%for%mulLprocessor%SoCs",%%IEEE%Trans.%Very%Large%Scale%Integr.%Syst.,%%
    vol.%16,%%no.%9,%%pp.1127%f1140%2008%%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 32%
    Fig. 3. Distribution of thermal hot spots, with DPM (ILP).
    A. Static Scheduling Techniques
    We next provide an extensive comparison of the ILP based
    techniques. We refer to our static approach as Min-Th&Sp.
    As discussed in Section III, we implemented the ILP for min-
    imizing thermal hot spots (Min-Th), energy balancing (Bal-
    En), and energy minimization (Min-En) to compare against
    Fig. 4. Distribution of spatial gradients, with DPM (ILP).
    hot spots. While Min-Th reduces the high spatial differentials
    above 15 C, we observe a substantial increase in the spatial
    gradients above 10 C. In contrast, our method achieves lower
    and more balanced temperature distribution in the die.
    In Fig. 5, we show how the magnitudes of thermal cycles vary
    with the scheduling method. We demonstrate the average per-
    Fig. 3. Distribution of thermal hot spots, with DPM (ILP).
    A. Static Scheduling Techniques
    We next provide an extensive comparison of the ILP based
    techniques. We refer to our static approach as Min-Th&Sp.
    As discussed in Section III, we implemented the ILP for min-
    imizing thermal hot spots (Min-Th), energy balancing (Bal-
    Fig. 4. Distribution of spatial gradients, with DPM (ILP).
    hot spots. While Min-Th reduces the high spatial differentials
    above 15 C, we observe a substantial increase in the spatial
    gradients above 10 C. In contrast, our method achieves lower
    and more balanced temperature distribution in the die.
    In Fig. 5, we show how the magnitudes of thermal cycles vary
    UCSD – System Energy Efficiency Lab


    View Slide

33. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Planificación y asignación de
    recursos consciente de la aplicación
    •  La%caracterización%energéLca%de%las%
    aplicaciones%permite%la%definición%de%políLcas%
    proacLvas%de%planificación%y%asignación%de%
    recursos%que%minimizan%los%hotspots&
    •  La%reducción%de%hotspots%permite%aumentar%la%
    temperatura%del%aire%de%los%sistemas%de%
    refrigeración%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 33%


    View Slide

34. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    3. Máquina virtual consciente
    de la aplicación y los recursos
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 34%
    Chip% Server% Rack% Room% MulDJ
    room%
    Sched%&%alloc% 2% 1%
    app%
    OS/middleware%
    Compiler/VM% 3 3
    architecture% 4% 4%
    technology% 5%


    View Slide

35. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Compilación JIT en
    máquinas virtuales
    •  La%máquina%virtual%
    compila%(JIT)%la%
    aplicación%a%código%
    naLvo%por%eficiencia%
    •  El%opLmizador%es%
    genérico%y%orientado%a%
    la%opDmización%de%
    rendimiento%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 35%


    View Slide

36. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Backfend%
    Compilación JIT para
    reducción de energía
    •  Compilador%consciente%de%la%aplicación%
    –  Caracterización%de%aplicaciones%y%transformaciones%
    –  OpLmizador%dependiente%de%la%aplicación%
    –  Visión%global%de%la%carga%de%trabajo%del%data%center%
    •  OpLmizador%de%energía%
    –  En%la%actualidad,%los%compiladores%para%procesadores%
    de%altas%prestaciones%solo%opLmizan%rendimiento%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 36%
    Frontfend%
    OpLmizador%
    Generador%de%
    código%


    View Slide

37. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Potencial de ahorro desde
    el compilador (MPSoCs)
    T.%Simunic,%G.%de%Micheli,%L.%Benini,%and%M.%Hans.%“Source%code%opLmizaLon%and%
    profiling%of%energy%consumpLon%in%embedded%systems,”%InternaLonal%Symposium%on%
    System%Synthesis,%pages%193%–%199,%Sept.%2000%
    – Reducción%de%un%77%%%de%energía%en%un%
    decodificador%MP3%
    FEI,%Y.,%RAVI,%S.,%RAGHUNATHAN,%A.,%AND%JHA,%N.%K.%2004.%EnergyfopLmizing%source%
    code%transformaLons%for%OSfdriven%embedded%so{ware.%In%Proceedings%of%the%
    InternaLonal%Conference%VLSI%Design.%261–266.%
    – Hasta%el%37,9%%(media%23,8%)%de%ahorro%
    energéLco%en%programas%mulLproceso%sobre%
    Linux%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 37%


    View Slide

38. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    4. Gestión automática de
    frecuencia a nivel global
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 38%
    Chip% Server% Rack% Room% MulDJ
    room%
    Sched%&%alloc% 2% 1%
    app%
    OS/middleware%
    Compiler/VM% 3% 3%
    architecture% 4 4
    technology% 5%


    View Slide

39. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    DVFS – Dynamic Voltage
    and Frequency Scaling
    •  Al%decrementar%la%tensión%de%alimentación,%la%
    potencia%se%reduce%cuadráLcamente%(a%
    frecuencia%constante)%
    •  El%retardo%se%incrementa%solo%linealmente%
    •  La%frecuencia%máxima%también%se%decrementa%
    linealmente%
    •  Actualmente%los%modos%de%bajo%consumo%se%
    acLvan%por%inacLvidad%del%sistema%operaLvo%
    de%un%servidor%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 39%


    View Slide

40. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    DVFS a nivel de sala
    •  Para%minimizar%el%consumo%hay%que%minimizar%
    los%cambios%de%modo%
    •  Existen%algoritmos%ópLmos%para%un%conjunto%
    conocido%de%tareas%(YDS)%
    •  El%conocimiento%de%la%carga%de%trabajo%
    permite%planificar%los%modos%de%bajo%consumo%
    a%nivel%global%sin%pérdida%de%rendimiento%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 40%


    View Slide

41. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Paralelismo para ahorrar
    energía
    Use of Parallelism
    Use of Parallelism
    V
    dd
    V
    dd
    /2 V
    dd
    /2
    f f /2 f /2
    f
    max
    f
    max
    /2 f
    max
    /2
    9-17
    Swiss Federal
    Institute of Technology
    Computer Engineering
    and Networks Laboratory
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 41%


    View Slide

42. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Resultados de simulación
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 42%


    View Slide

43. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    5. Emplazamiento de cores
    consciente de la temperatura
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 43%
    Chip% Server% Rack% Room% MulDJ
    room%
    Sched%&%alloc% 2% 1%
    app%
    OS/middleware%
    Compiler/VM% 3%
    architecture% 4% 4%
    technology% 5


    View Slide

44. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Floorplanning consciente
    de la temperatura
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 44%


    View Slide

45. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Potencial de ahorro
    energético por floorplaning
    –  Reducciones%de%temperatura%máxima%de%hasta%21oC%
    –  Media:%f12oC%en%temperatura%máxima%
    –  Mayor%reducción%en%los%casos%más%críLcos%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 45%
    Temperature Reductions
    Average MaxTemp reduction: 12 oC
    Larger temperature reductions for benchmarks
    with higher maximum temperature
    For many benchmarks, temperature reducions are
    larger than 20 oC
    Maximum Temperature
    0
    20
    40
    60
    80
    100
    120
    140
    ammp
    applu
    apsi
    art
    bzip2
    crafty
    eon
    equake
    facerec
    fma3d
    gap
    gcc
    gzip
    lucas
    mcf
    mesa
    mgrid
    parser
    perlbmk
    swim
    twolf
    vortex
    vpr
    wupwise
    avg
    original modified
    Y.%Han,%I.%Koren,%and%C.%A.%Moritz.%Temperature%Aware%Floorplanning.%In%Proc.%of%the%%
    Second%Workshop%on%TemperaturefAware%Computer%Systems,%June%2005%


    View Slide

46. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Floorplanning consciente de la
    temperatura en chips 3D
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 46%
    •  El%circuito%integrado%3D%está%recibiendo%
    atención:%
    –  ↑%↑% %Escalado:%reduce%área%2D%equivalente%
    –  ↑%↑% %Rendimiento:%menor%longitud%de%
    comunicaciones%
    –  ↑ %Fiabilidad:%menor%cableado%
    %
    •  Desventaja:%
    –  Aumentan$drás3camente$los$picos$de$
    temperatura$con$respecto$a$los$diseños$2D$
    equivalentes$


    View Slide

47. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Floorplanning consciente
    de la temperatura
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 47%
    •  Reducción%de%hasta%30oC%por%capa%en%un%chip%
    3D%de%4%capas%y%48%cores%


    View Slide

48. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Y todavía hay más
    •  Smart%Grids%
    – Consumir%cuando%nadie%consume%
    – Reducir%el%consumo%cuando%todo%el%mundo%
    consume%
    •  Reducción%de%la%factura%de%luz%
    – Coste%dependiente%del%horario%
    – Coeficiente%de%energía%reacLva%
    – Picos%de%consumo%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 48%


    View Slide

49. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Conclusiones
    •  Reducir%el%PUE%no%es%lo%mismo%que%reducir%el%consumo%
    –  El%consumo%de%computación%es%dominante%en%data%centers%
    modernos%
    •  El%conocimiento%de%la%aplicación%y%de%los%recursos%puede%
    ser%uLlizado%para%establecer%políDcas%proacDvas%para%
    reducir%la%energía%total%
    –  A%todos%los%niveles%
    –  En%todos%los%ámbitos%
    –  Considerando%simultáneamente%computación%y%refrigeración%
    •  La%gesLón%adecuada%del%conocimiento%del%comportamiento%
    térmico%del%data%center%permite%reducir%los%problemas%de%
    fiabilidad%
    •  Reducir%el%consumo%total%no%es%lo%mismo%que%reducir%la%
    factura%de%la%luz%
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 49%


    View Slide

50. “Ingeniamos el futuro”!
    CAMPUS OF
    INTERNATIONAL
    EXCELLENCE
    Contacto
    José%M.Moya%|%%Madrid,%15%de%octubre%de%2013% 50%
    José M. Moya
    Laboratorio de Sistemas Integrados
    +34%607%082%892%
    jm.moya@upm.es%
    %
    Gracias:%


    View Slide
