GUNCY’S TECH FORTを支える「音響」「映像」「ネットワーク」の設計と実運用

GUNCY’S TECH FORTを支える音響・映像・ネットワークの設計と実運用 Tomoki SHISHIKURA / @FL1NE [email protected]

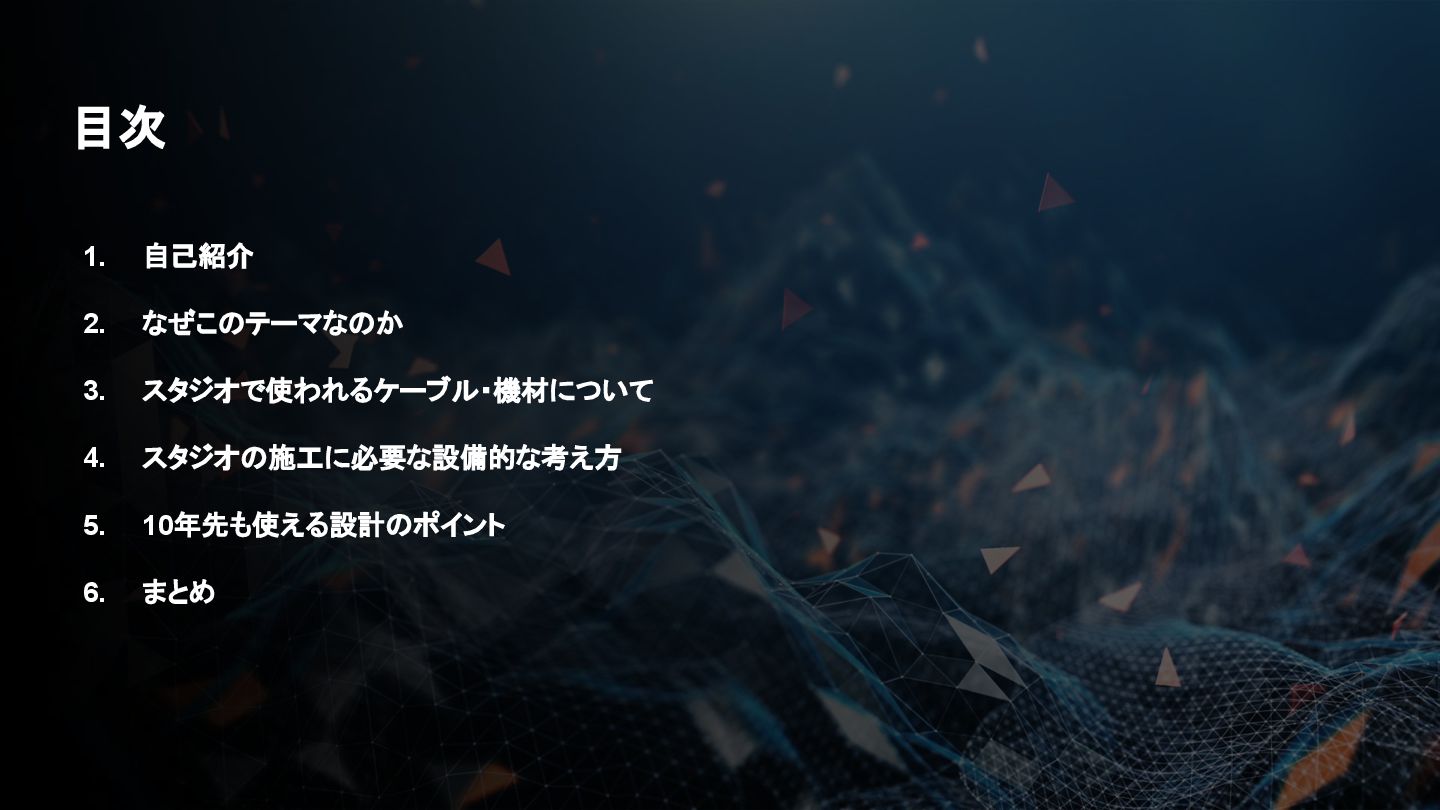

目次 1. 自己紹介 2. なぜこのテーマなのか 3. スタジオで使われるケーブル・機材について 4. スタジオの施工に必要な設備的な考え方 5.
10年先も使える設計のポイント 6. まとめ

自己紹介

自己紹介執行役員 CTO 宍倉知樹 (シシクラトモキ) / @FL1NE 専門分野
ITインフラ・アプリケーション開発・音響 /映像設計・データ可視化/HPC等技術が関わるほぼ全ての事柄が好き主な経歴 3才でコンピューターと出会い、高校生の頃から OpenGLを用いた3DCGプログラミングなどを独学で学び、関連イベントへの参加や企業でのアルバイト行う大学卒業後IMAGICAグループの企業でリアルタイム可視化やHPC等に関わる 3DCGのテクニカルアーティストやエンジニアが作品を発表するためのイベント「SESSIONS」の代表を務めるほかイベントへの登壇なども多く行なっている経歴詳細: https://tomoki-shishikura.com/profile

なぜこのテーマなのか

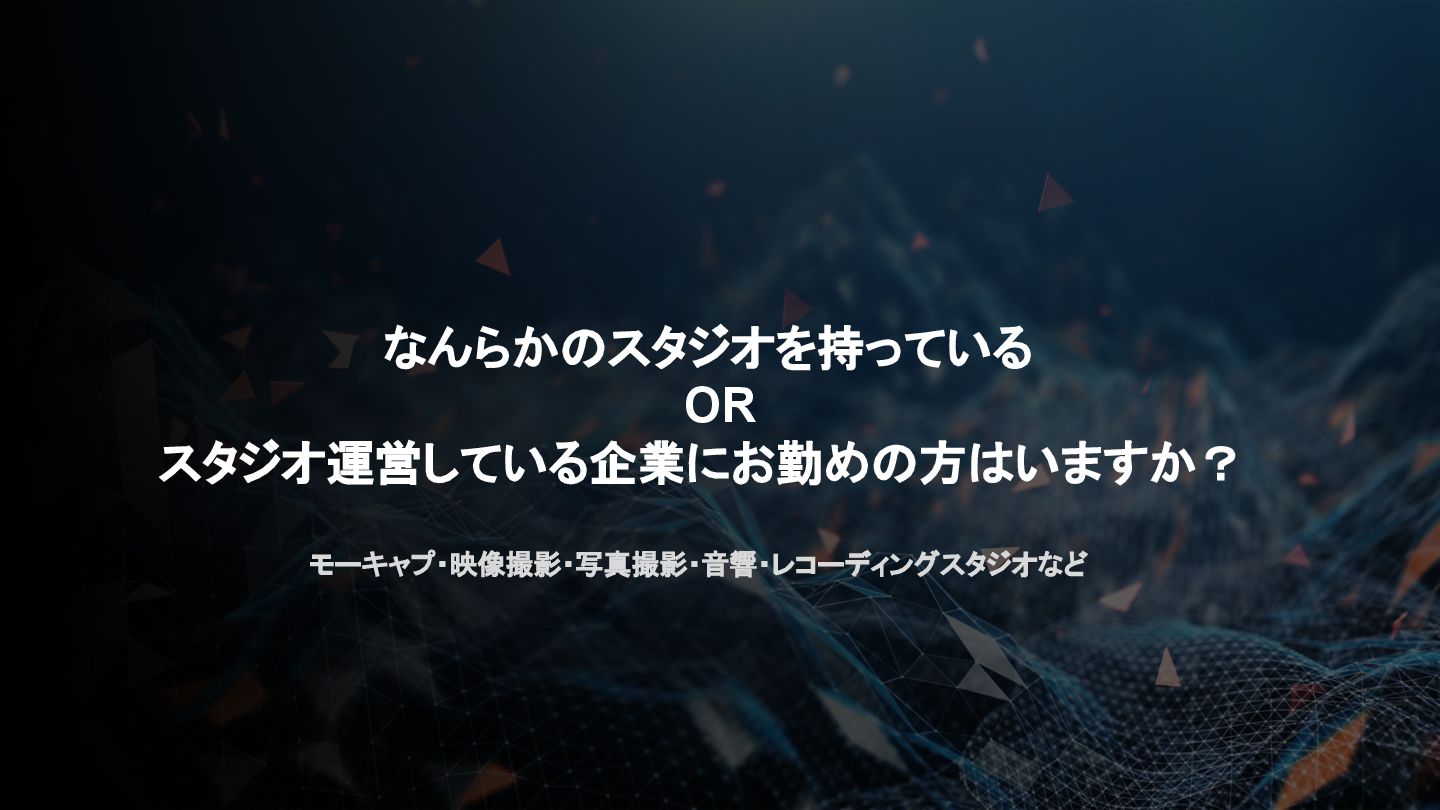

なんらかのスタジオを持っている OR スタジオ運営している企業にお勤めの方はいますか？モーキャプ・映像撮影・写真撮影・音響・レコーディングスタジオなど

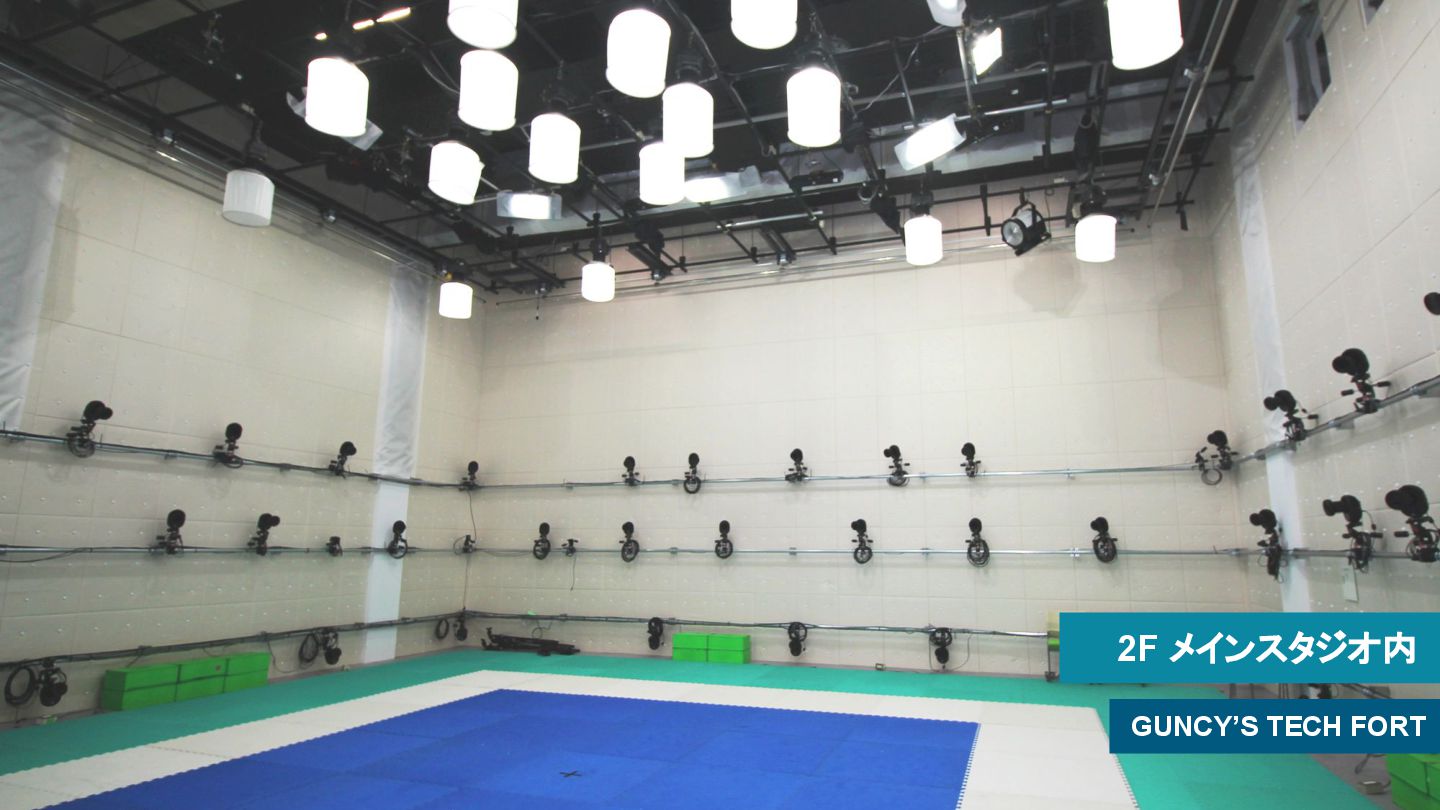

2F メインスタジオ内 GUNCY’S TECH FORT

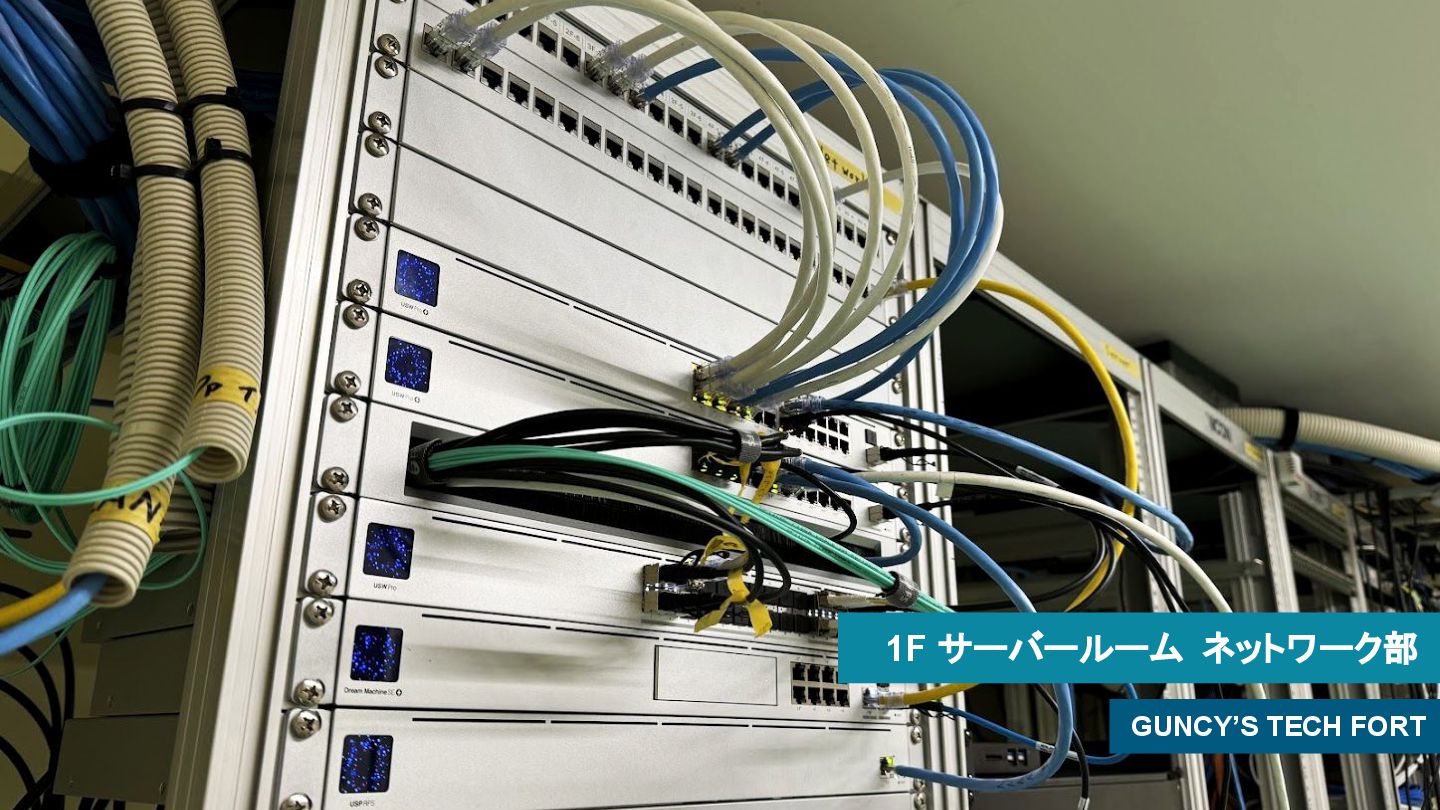

1F サーバールームネットワーク部 GUNCY’S TECH FORT

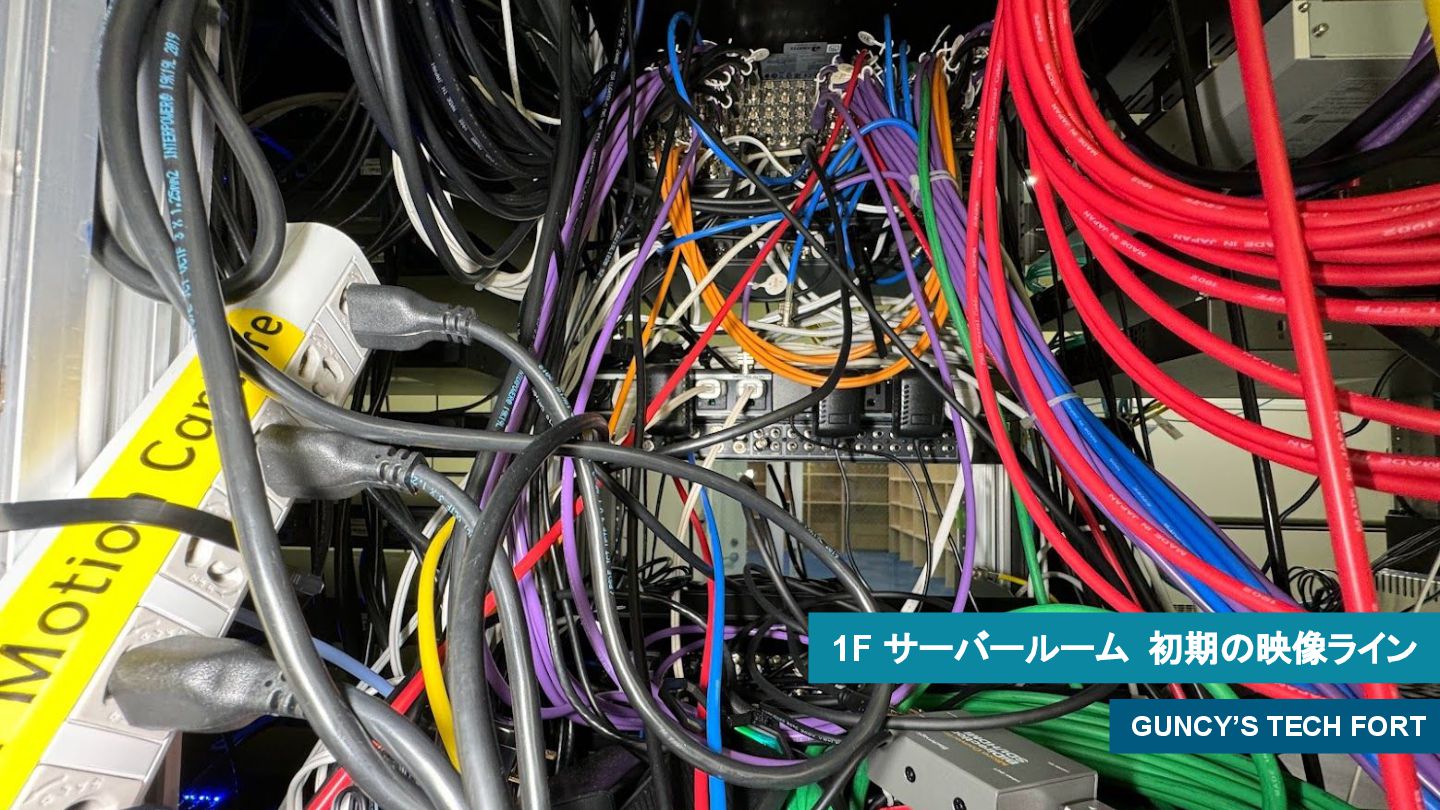

1F サーバールーム初期の映像ライン GUNCY’S TECH FORT

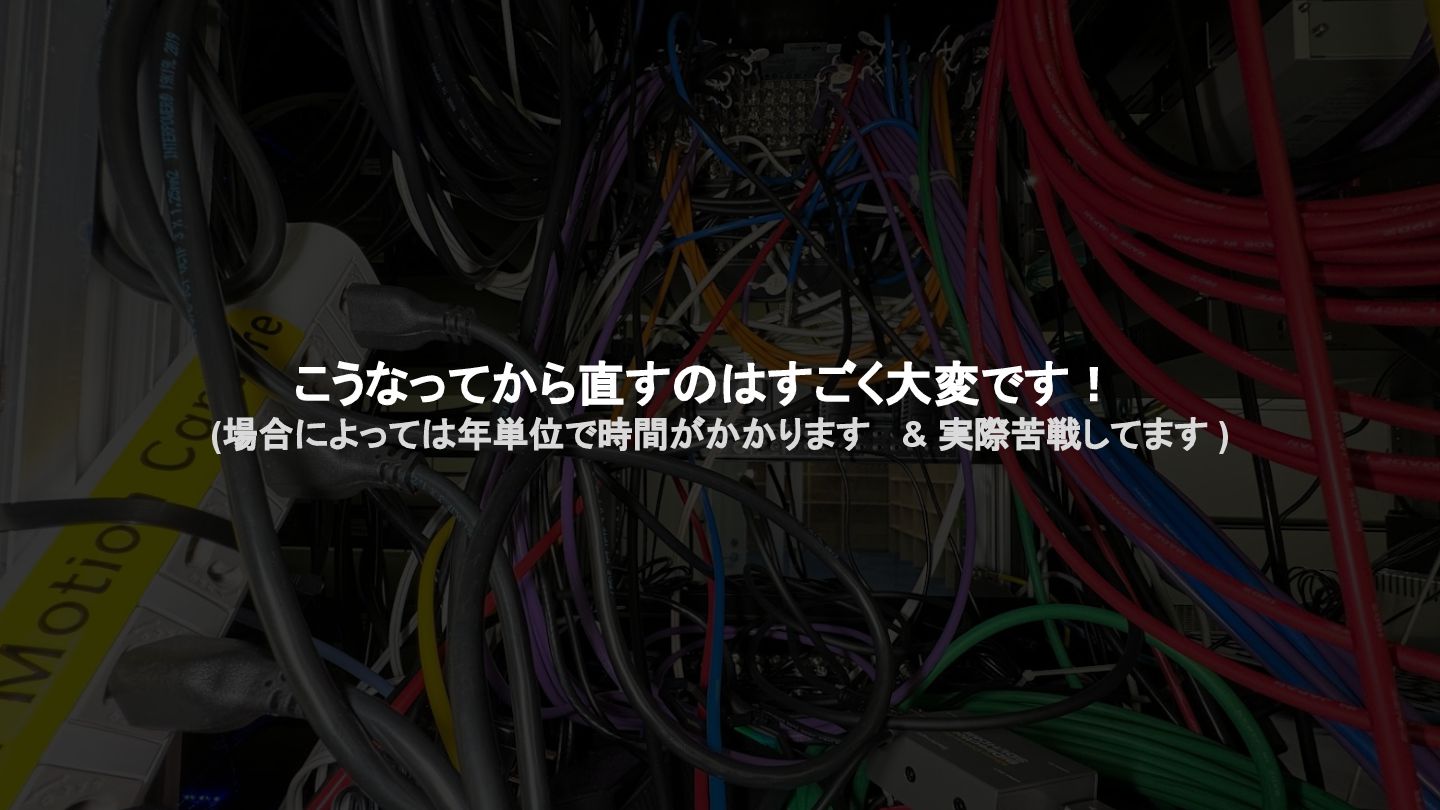

こうなってから直すのはすごく大変です！ (場合によっては年単位で時間がかかります & 実際苦戦してます )

今回覚えて欲しいこと 1. 長い期間でケーブルがカオスにならないようにするためのノウハウ a. 経路確保 b. パッチパネルの活用 c. 未来を見据えた機材選定 2.
スタジオ運営に必要な三大要素について a. 映像 b. 音響 c. ネットワーク (有線・無線 ) 3. 設備への投資は人件費削減に繋がること a. 撮影の設営・撤収時間削減 b. メンテ工数の圧縮

スタジオで使われるケーブルについて

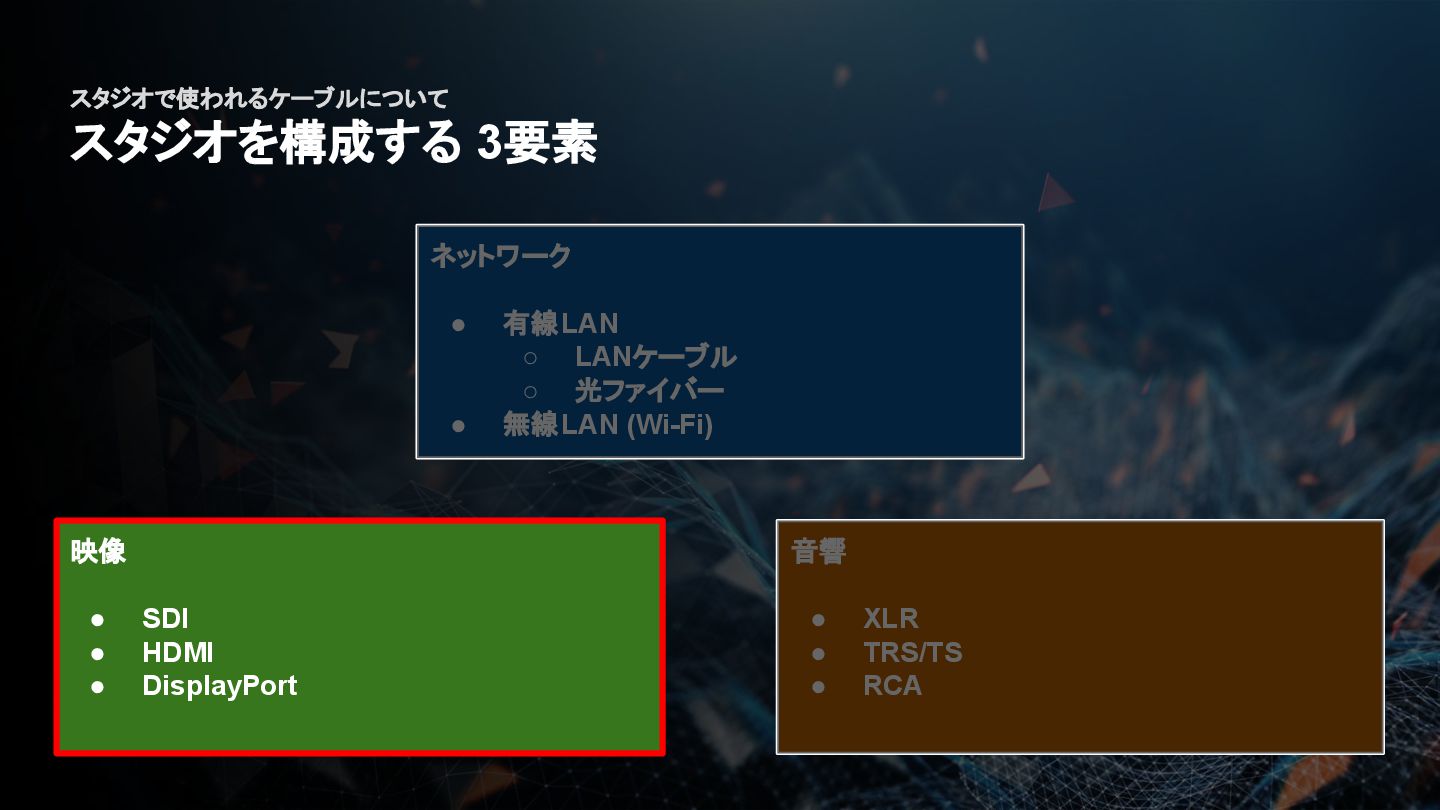

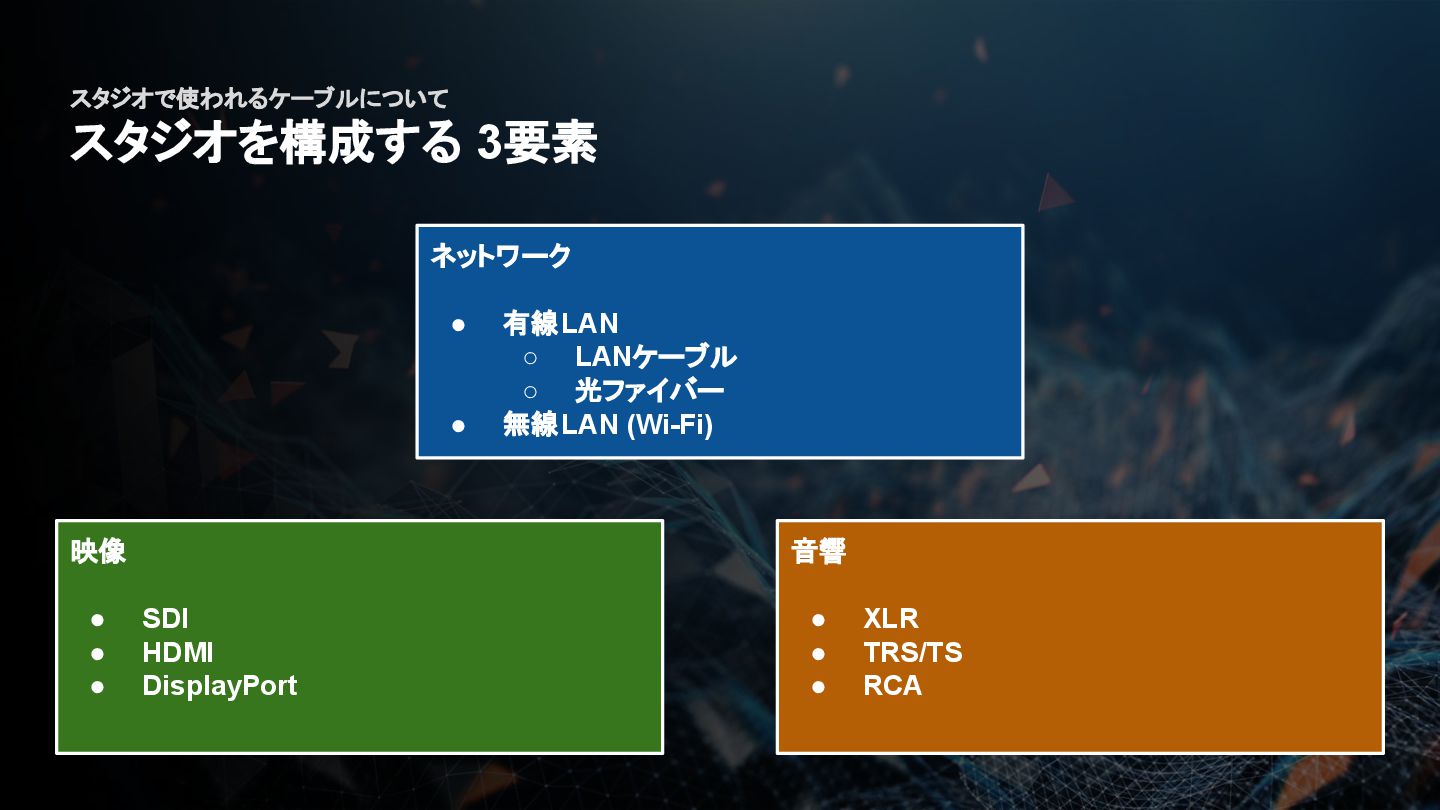

スタジオで使われるケーブルについてスタジオを構成する 3要素映像 • SDI • HDMI • DisplayPort

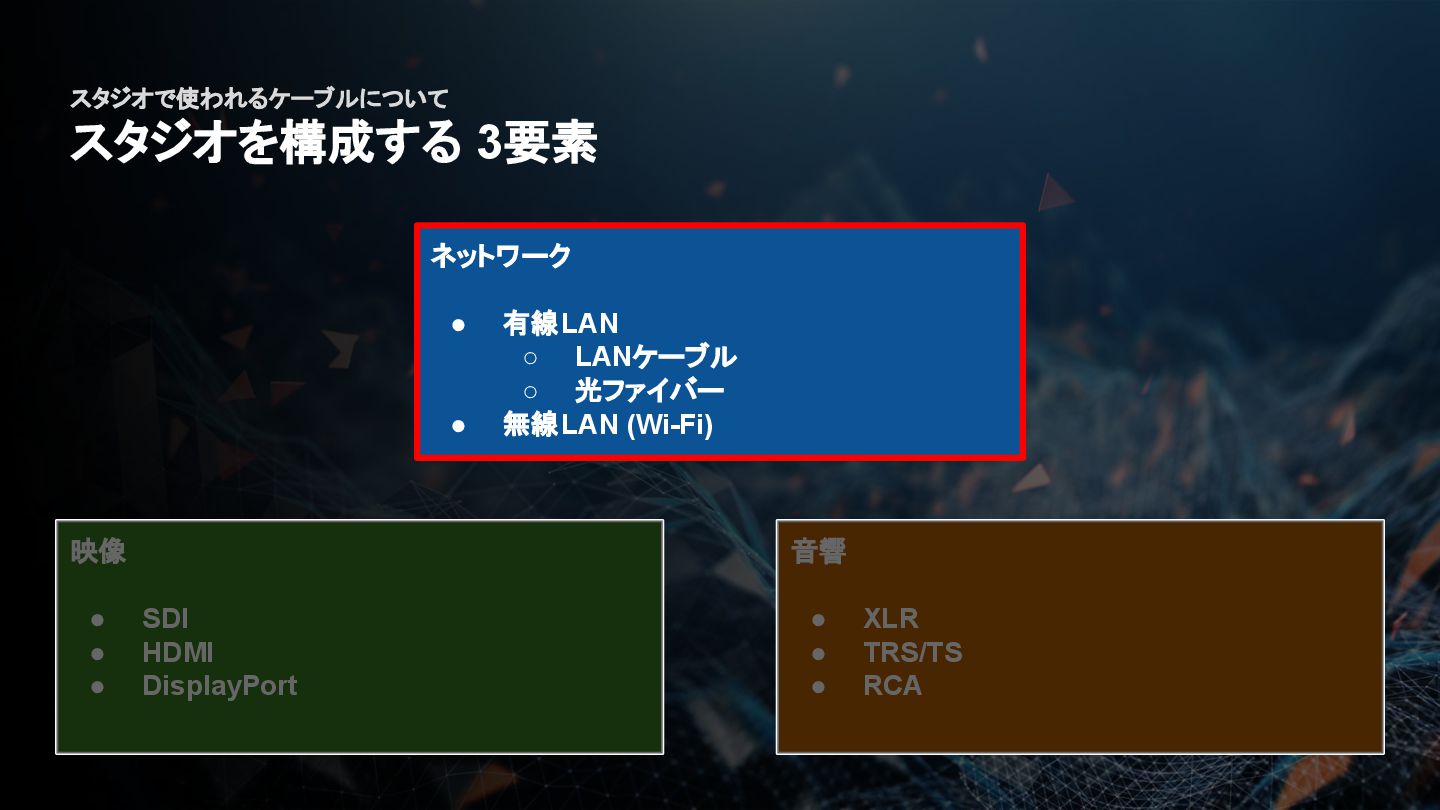

音響 • XLR • TRS/TS • RCA ネットワーク • 有線LAN ◦ LANケーブル ◦ 光ファイバー • 無線LAN (Wi-Fi)

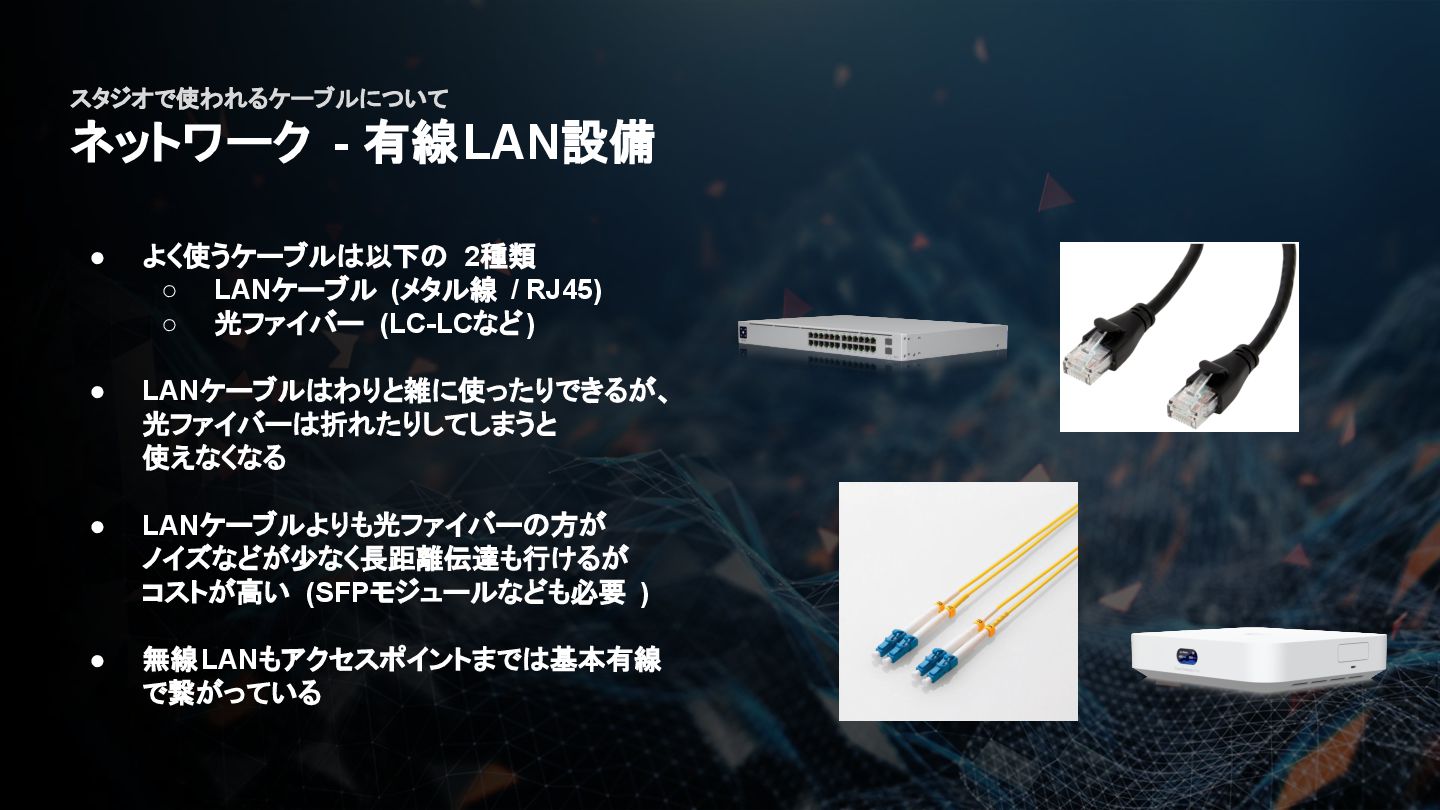

スタジオで使われるケーブルについてネットワーク - 有線LAN設備 • よく使うケーブルは以下の 2種類 ◦ LANケーブル (メタル線
/ RJ45) ◦ 光ファイバー (LC-LCなど) • LANケーブルはわりと雑に使ったりできるが、光ファイバーは折れたりしてしまうと使えなくなる • LANケーブルよりも光ファイバーの方がノイズなどが少なく長距離伝達も行けるがコストが高い (SFPモジュールなども必要 ) • 無線LANもアクセスポイントまでは基本有線で繋がっている

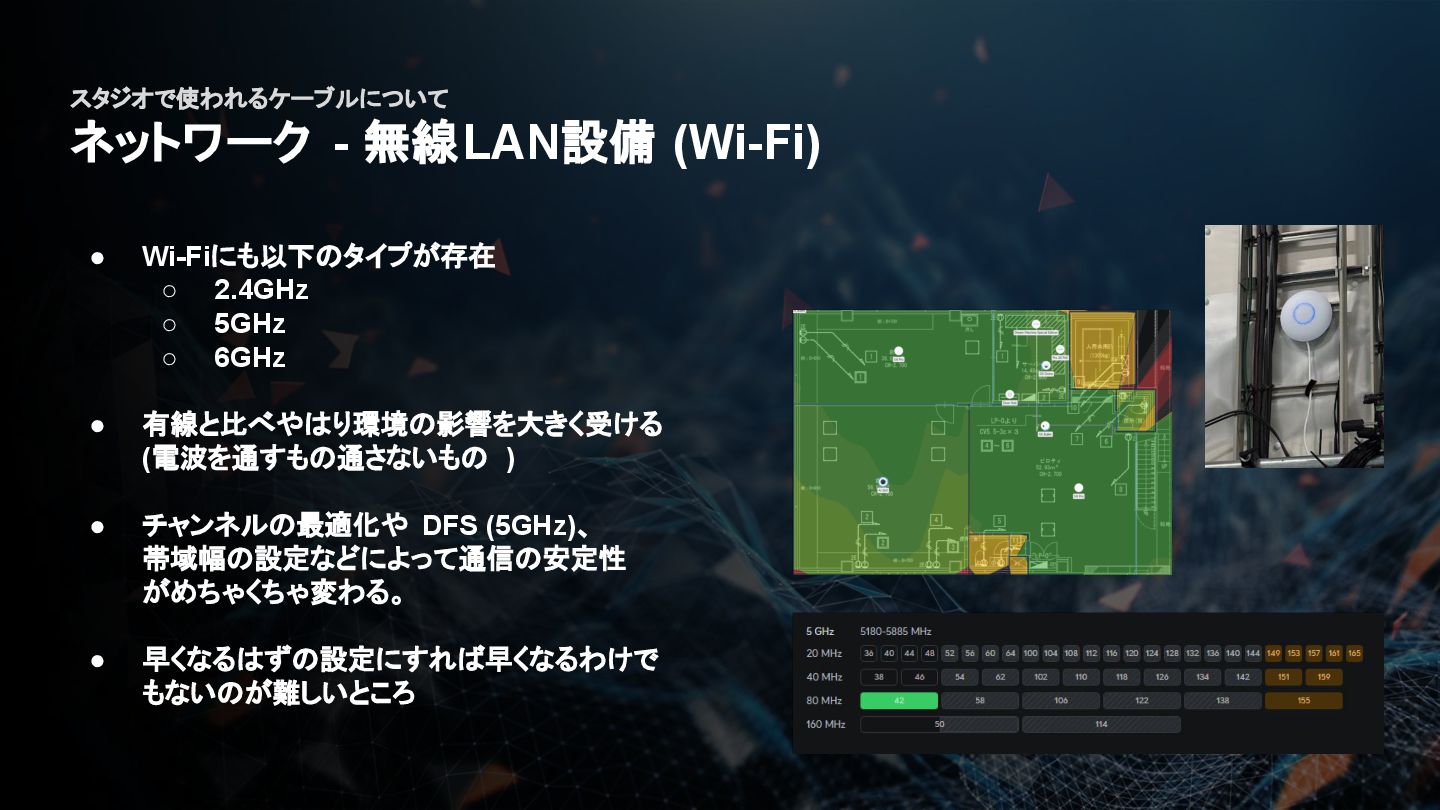

スタジオで使われるケーブルについてネットワーク - 無線LAN設備 (Wi-Fi) • Wi-Fiにも以下のタイプが存在 ◦ 2.4GHz ◦
5GHz ◦ 6GHz • 有線と比べやはり環境の影響を大きく受ける (電波を通すもの通さないもの ) • チャンネルの最適化や DFS (5GHz)、帯域幅の設定などによって通信の安定性がめちゃくちゃ変わる。 • 早くなるはずの設定にすれば早くなるわけでもないのが難しいところ

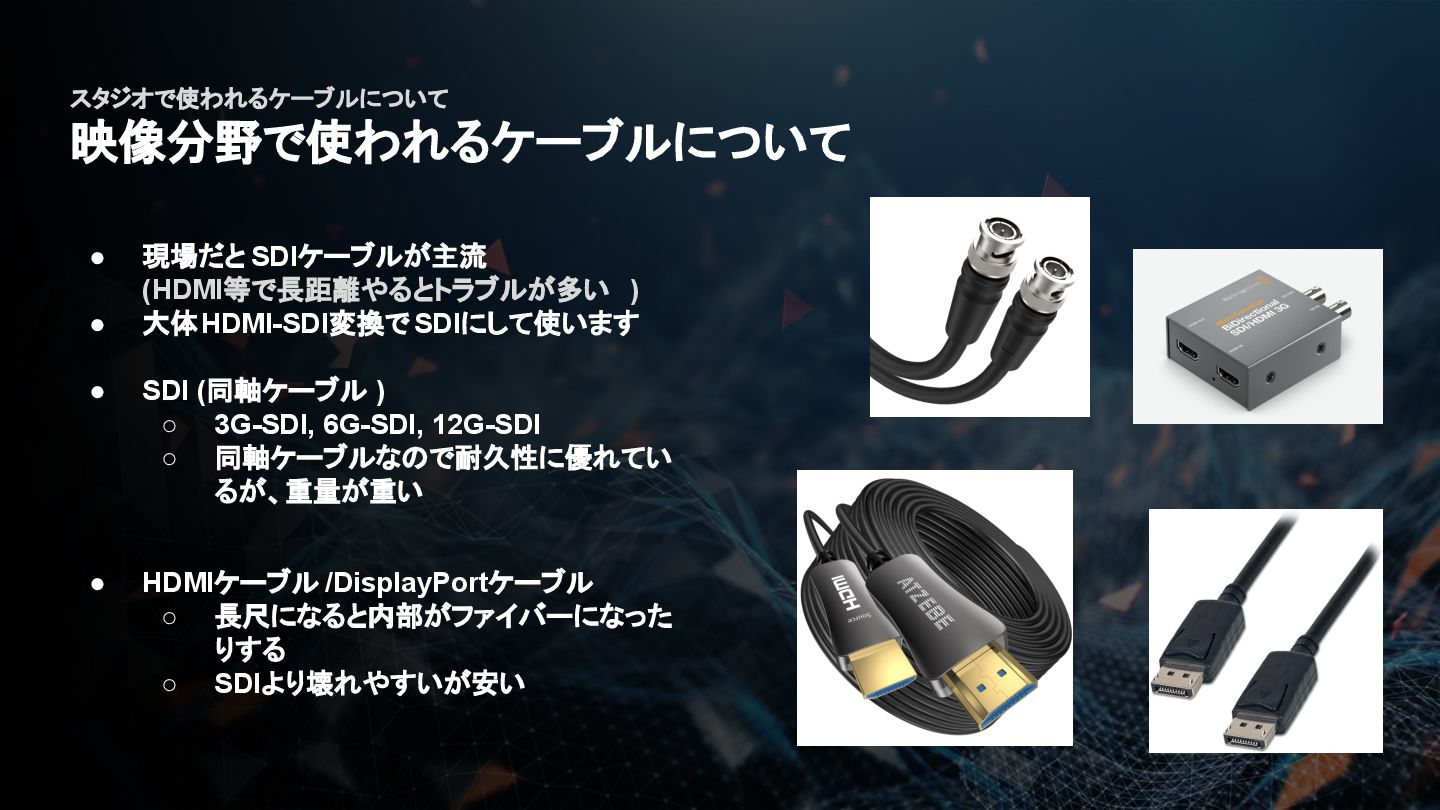

スタジオで使われるケーブルについて映像分野で使われるケーブルについて • 現場だと SDIケーブルが主流 (HDMI等で長距離やるとトラブルが多い ) • 大体HDMI-SDI変換でSDIにして使います •
SDI (同軸ケーブル ) ◦ 3G-SDI, 6G-SDI, 12G-SDI ◦ 同軸ケーブルなので耐久性に優れているが、重量が重い • HDMIケーブル /DisplayPortケーブル ◦ 長尺になると内部がファイバーになったりする ◦ SDIより壊れやすいが安い

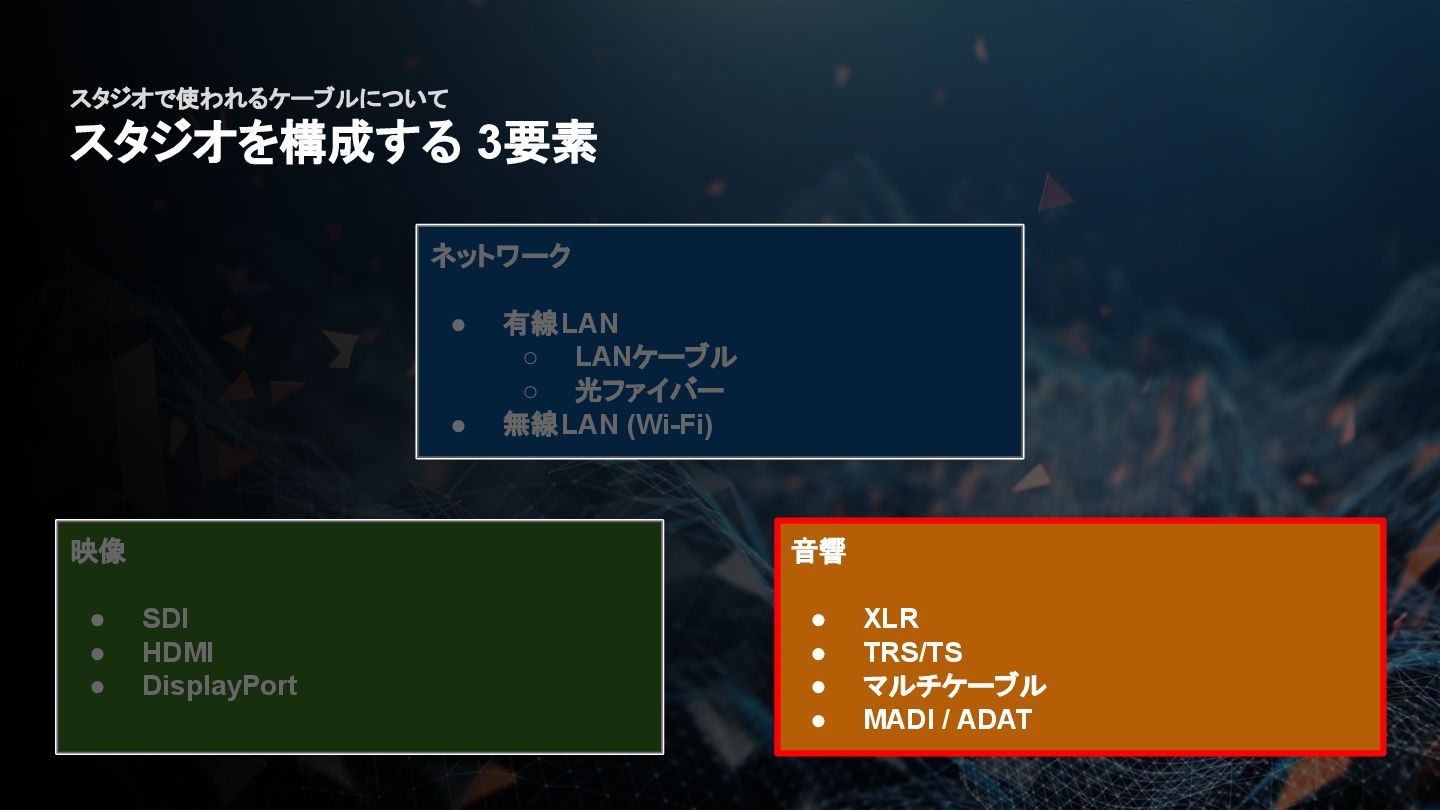

音響 • XLR • TRS/TS • マルチケーブル • MADI / ADAT ネットワーク • 有線LAN ◦ LANケーブル ◦ 光ファイバー • 無線LAN (Wi-Fi)

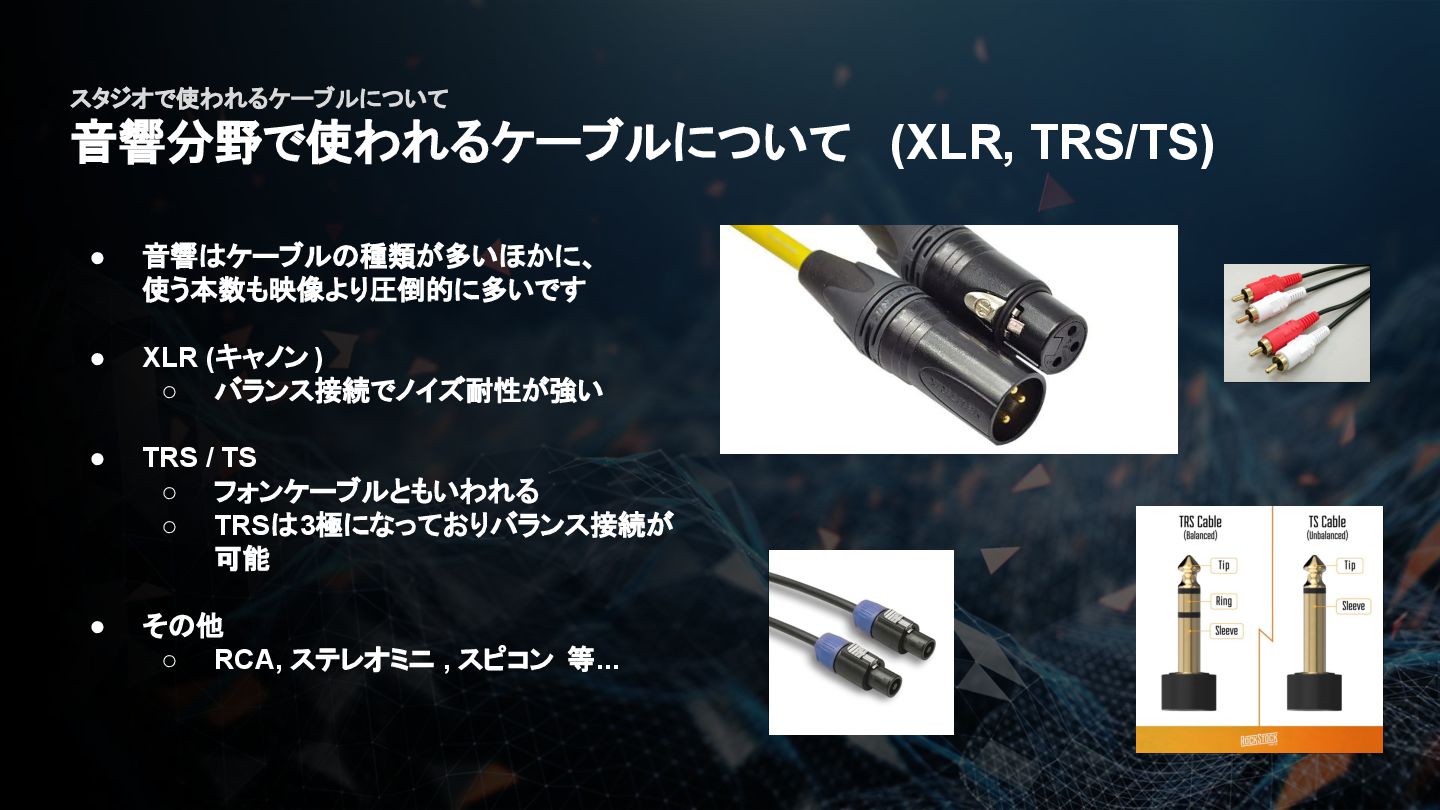

スタジオで使われるケーブルについて音響分野で使われるケーブルについて (XLR, TRS/TS) • 音響はケーブルの種類が多いほかに、使う本数も映像より圧倒的に多いです • XLR (キャノン
) ◦ バランス接続でノイズ耐性が強い • TRS / TS ◦ フォンケーブルともいわれる ◦ TRSは3極になっておりバランス接続が可能 • その他 ◦ RCA, ステレオミニ , スピコン等...

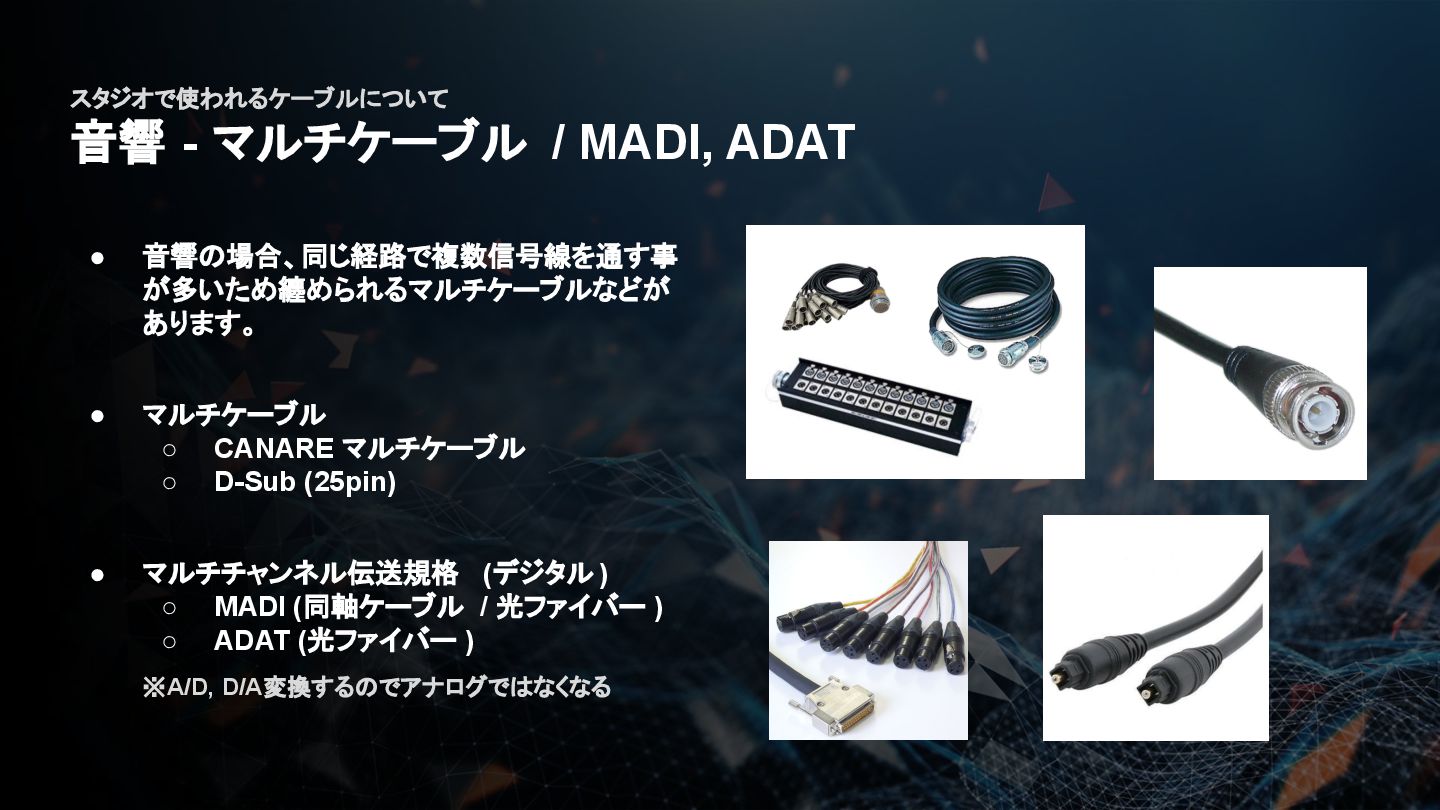

スタジオで使われるケーブルについて音響 - マルチケーブル / MADI, ADAT • 音響の場合、同じ経路で複数信号線を通す事が多いため纏められるマルチケーブルなどが
あります。 • マルチケーブル ◦ CANARE マルチケーブル ◦ D-Sub (25pin) • マルチチャンネル伝送規格 (デジタル ) ◦ MADI (同軸ケーブル / 光ファイバー ) ◦ ADAT (光ファイバー ) ※A/D, D/A変換するのでアナログではなくなる

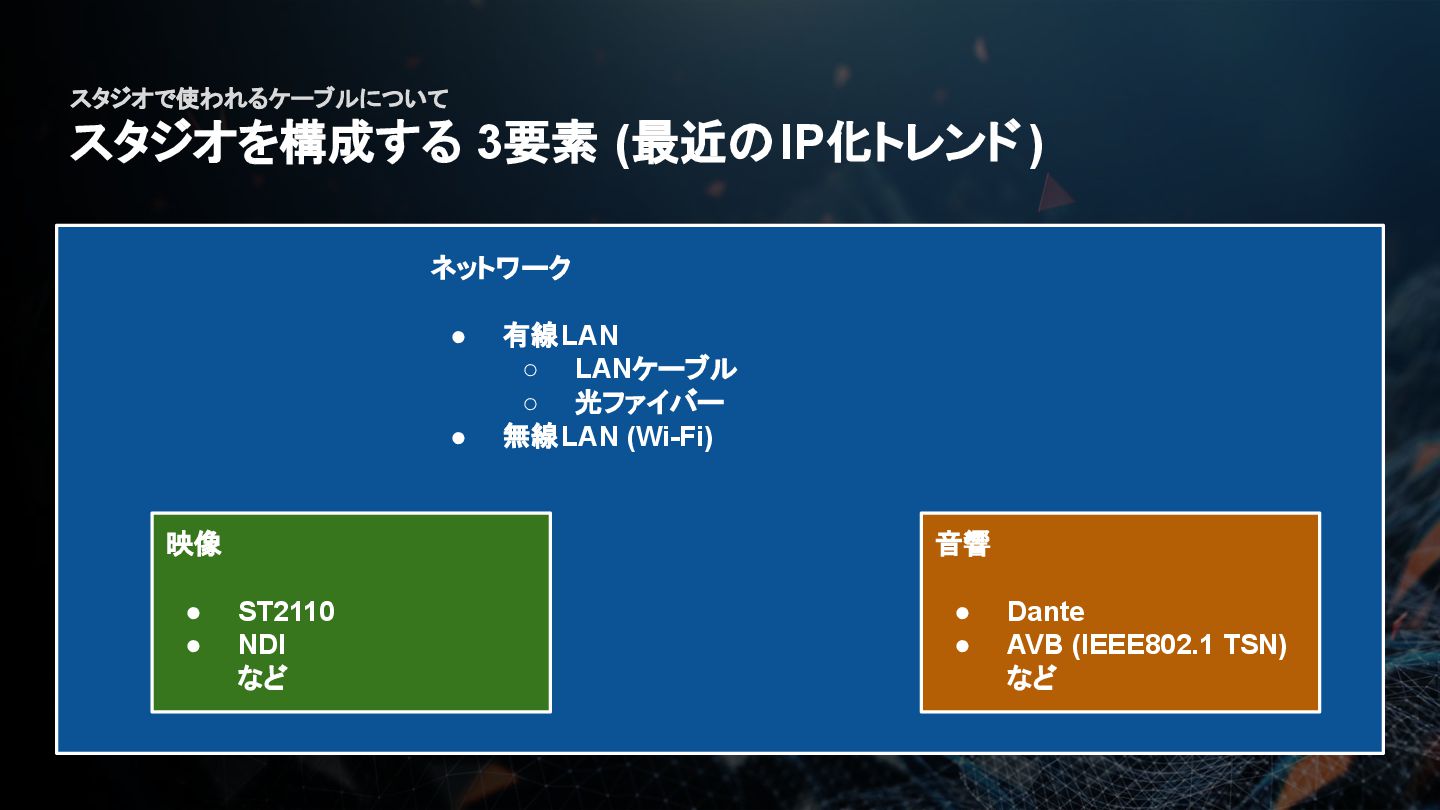

スタジオで使われるケーブルについてスタジオを構成する 3要素 (最近のIP化トレンド ) 映像 • ST2110 • NDI
など音響 • Dante • AVB (IEEE802.1 TSN) などネットワーク • 有線LAN ◦ LANケーブル ◦ 光ファイバー • 無線LAN (Wi-Fi)

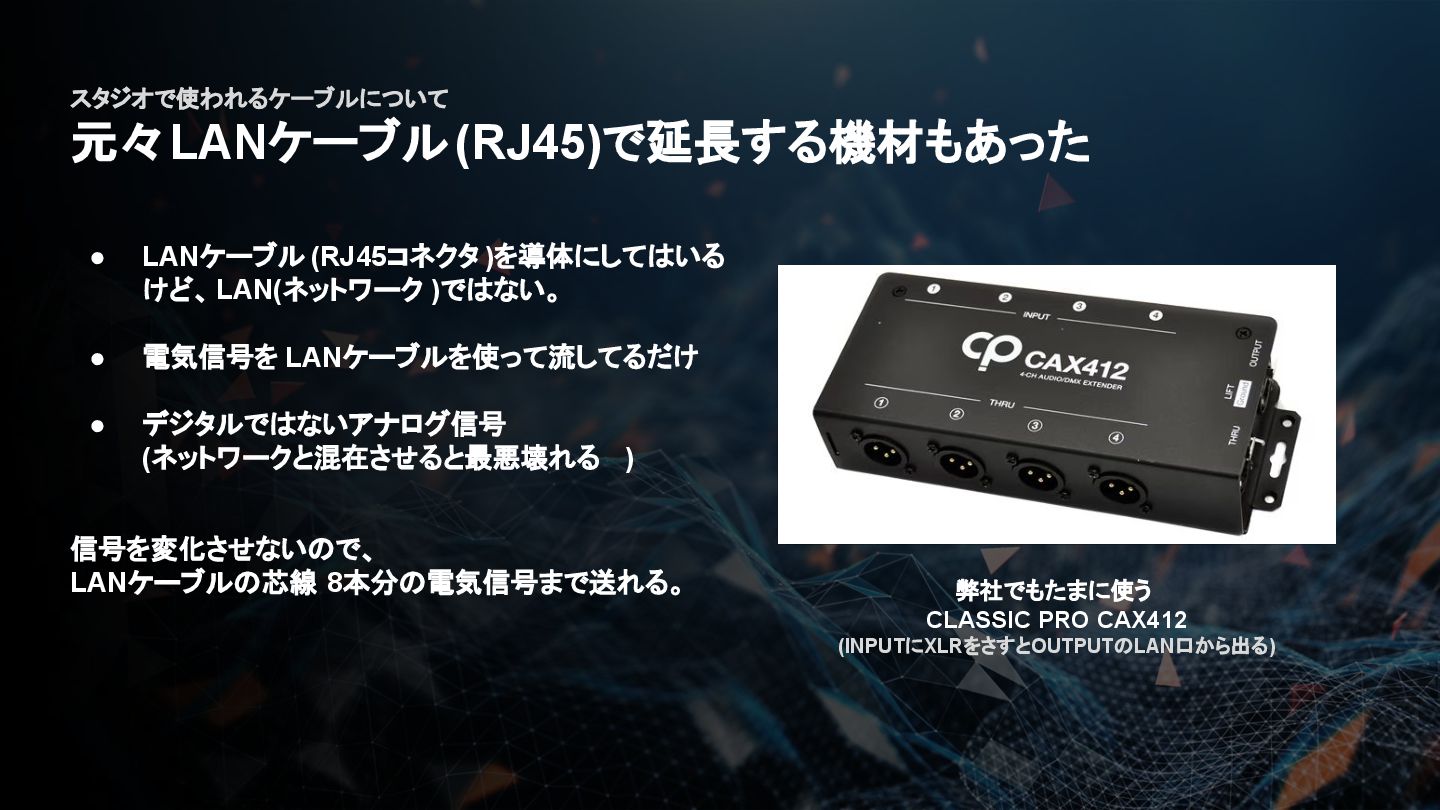

スタジオで使われるケーブルについて元々LANケーブル(RJ45)で延長する機材もあった • LANケーブル (RJ45コネクタ )を導体にしてはいるけど、LAN(ネットワーク )ではない。 • 電気信号を
LANケーブルを使って流してるだけ • デジタルではないアナログ信号 (ネットワークと混在させると最悪壊れる ) 信号を変化させないので、 LANケーブルの芯線 8本分の電気信号まで送れる。弊社でもたまに使う CLASSIC PRO CAX412 (INPUTにXLRをさすとOUTPUTのLAN口から出る)

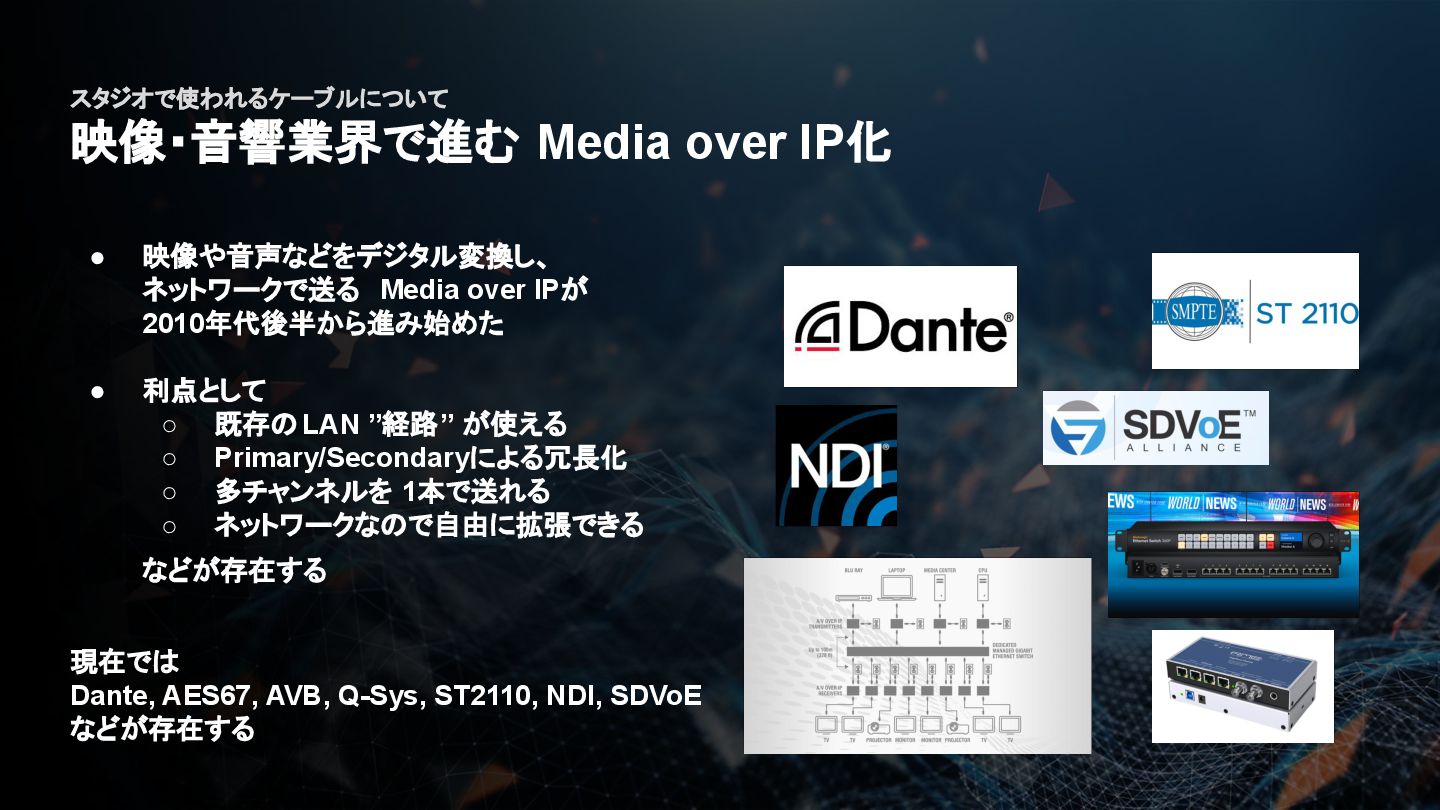

スタジオで使われるケーブルについて映像・音響業界で進む Media over IP化 • 映像や音声などをデジタル変換し、ネットワークで送る Media over
IPが 2010年代後半から進み始めた • 利点として ◦ 既存のLAN ”経路” が使える ◦ Primary/Secondaryによる冗長化 ◦ 多チャンネルを 1本で送れる ◦ ネットワークなので自由に拡張できるなどが存在する現在では Dante, AES67, AVB, Q-Sys, ST2110, NDI, SDVoE などが存在する

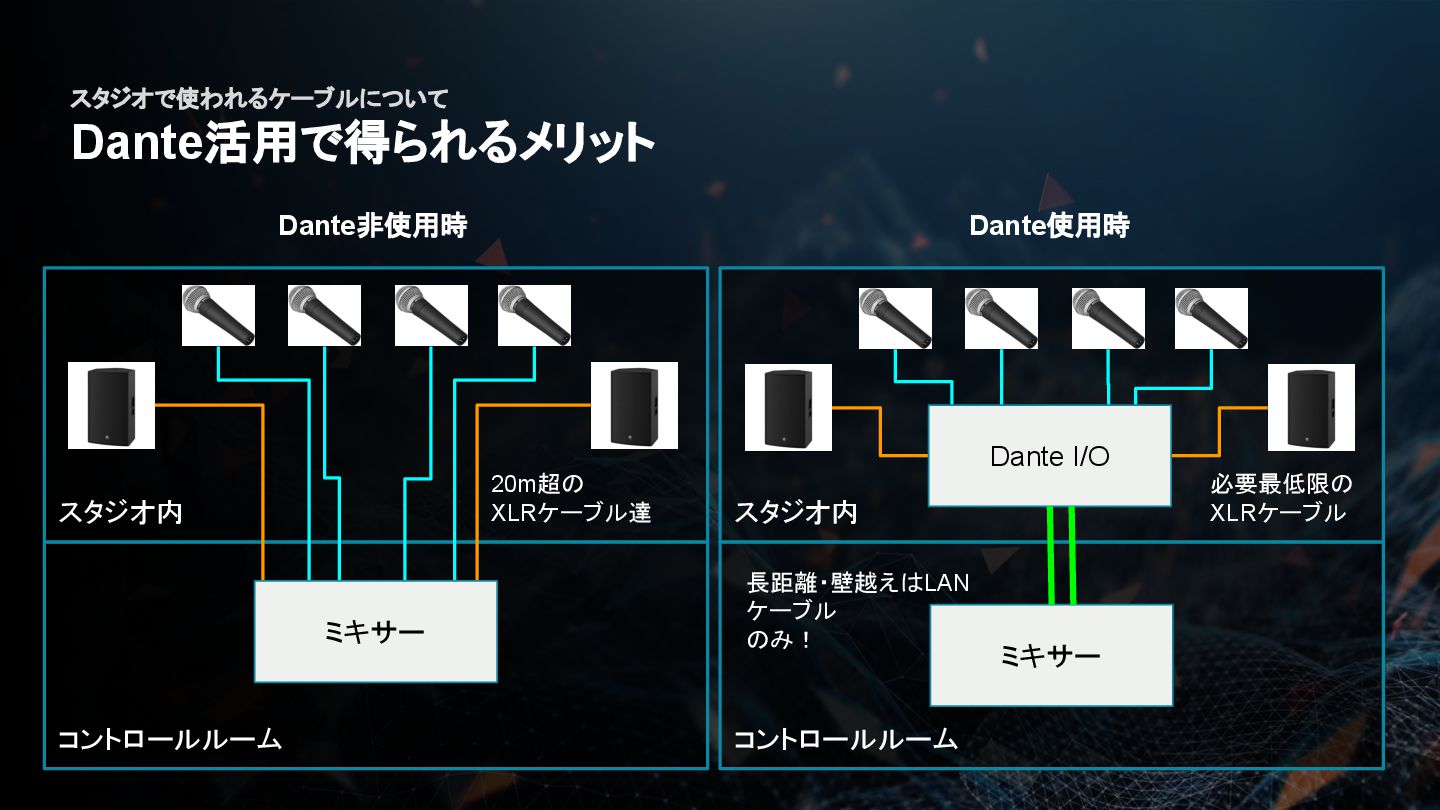

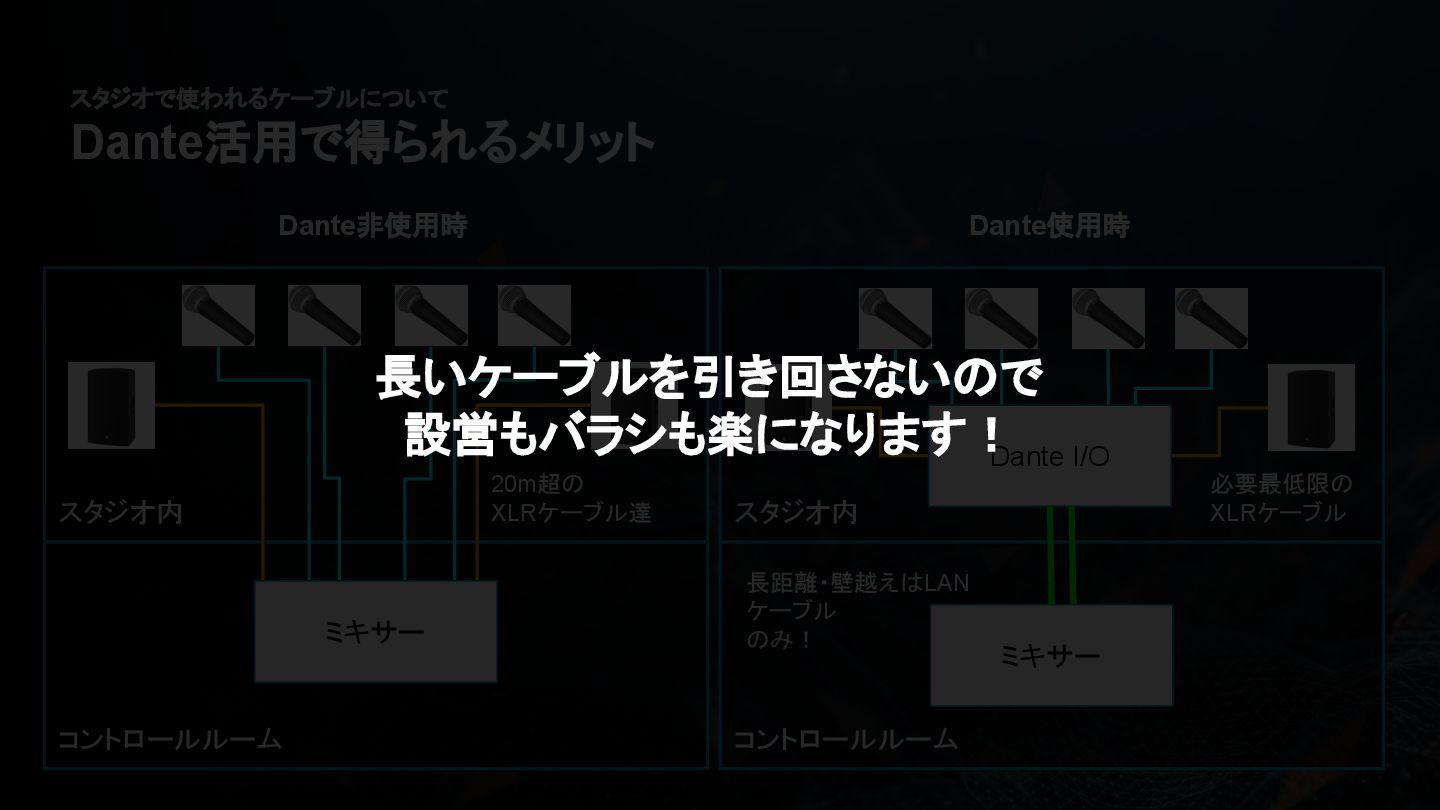

スタジオ内コントロールルームスタジオで使われるケーブルについて Dante活用で得られるメリット Dante非使用時ミキサー Dante使用時 20m超の XLRケーブル達スタジオ内
コントロールルームミキサー Dante I/O 必要最低限の XLRケーブル長距離・壁越えはLAN ケーブルのみ！

スタジオ内コントロールルームスタジオで使われるケーブルについて Dante活用で得られるメリット Dante非使用時ミキサー Dante使用時 20m超の XLRケーブル達スタジオ内
コントロールルームミキサー Dante I/O 必要最低限の XLRケーブル長距離・壁越えはLAN ケーブルのみ！長いケーブルを引き回さないので設営もバラシも楽になります！

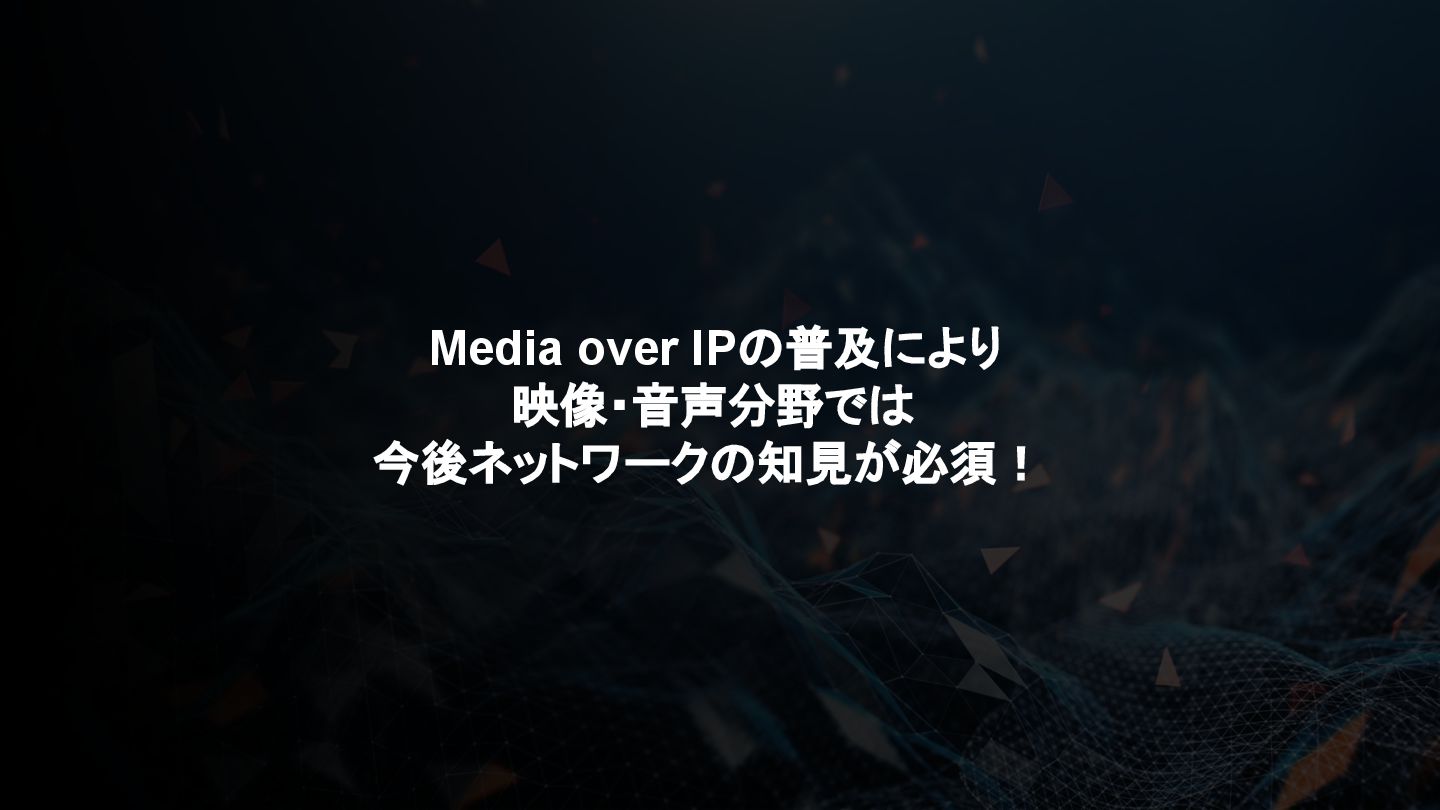

Media over IPの普及により映像・音声分野では今後ネットワークの知見が必須！

ただネットワークのノウハウを覚えるには時間がかかる ...

その場合でも抑えて置くべき勘所

スタジオ施工に必要な設備的な考え方

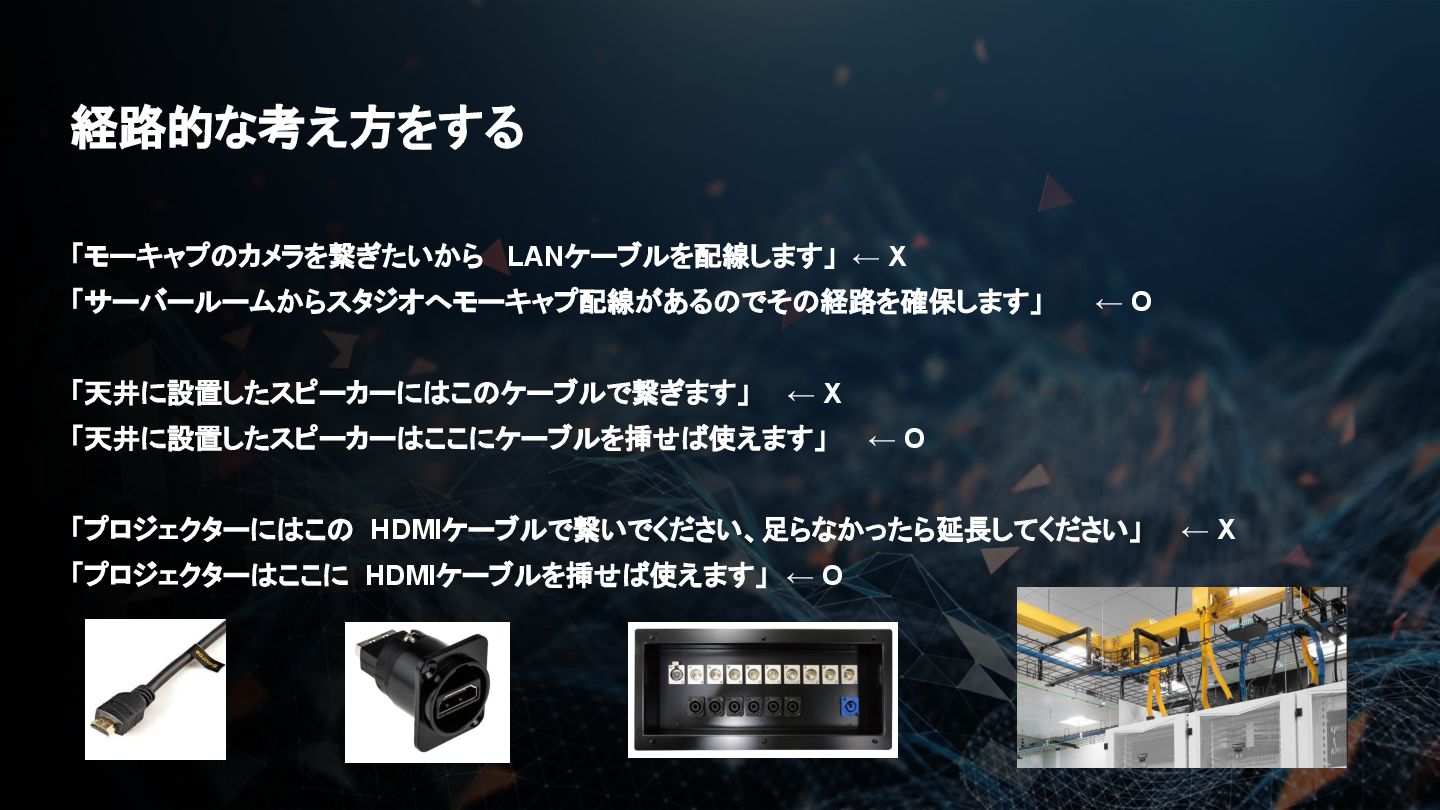

経路的な考え方をする「モーキャプのカメラを繋ぎたいから LANケーブルを配線します」 ← X 「サーバールームからスタジオへモーキャプ配線があるのでその経路を確保します」 ← O 「天井に設置したスピーカーにはこのケーブルで繋ぎます」 ←
X 「天井に設置したスピーカーはここにケーブルを挿せば使えます」 ← O 「プロジェクターにはこの HDMIケーブルで繋いでください、足らなかったら延長してください」 ← X 「プロジェクターはここに HDMIケーブルを挿せば使えます」 ← O

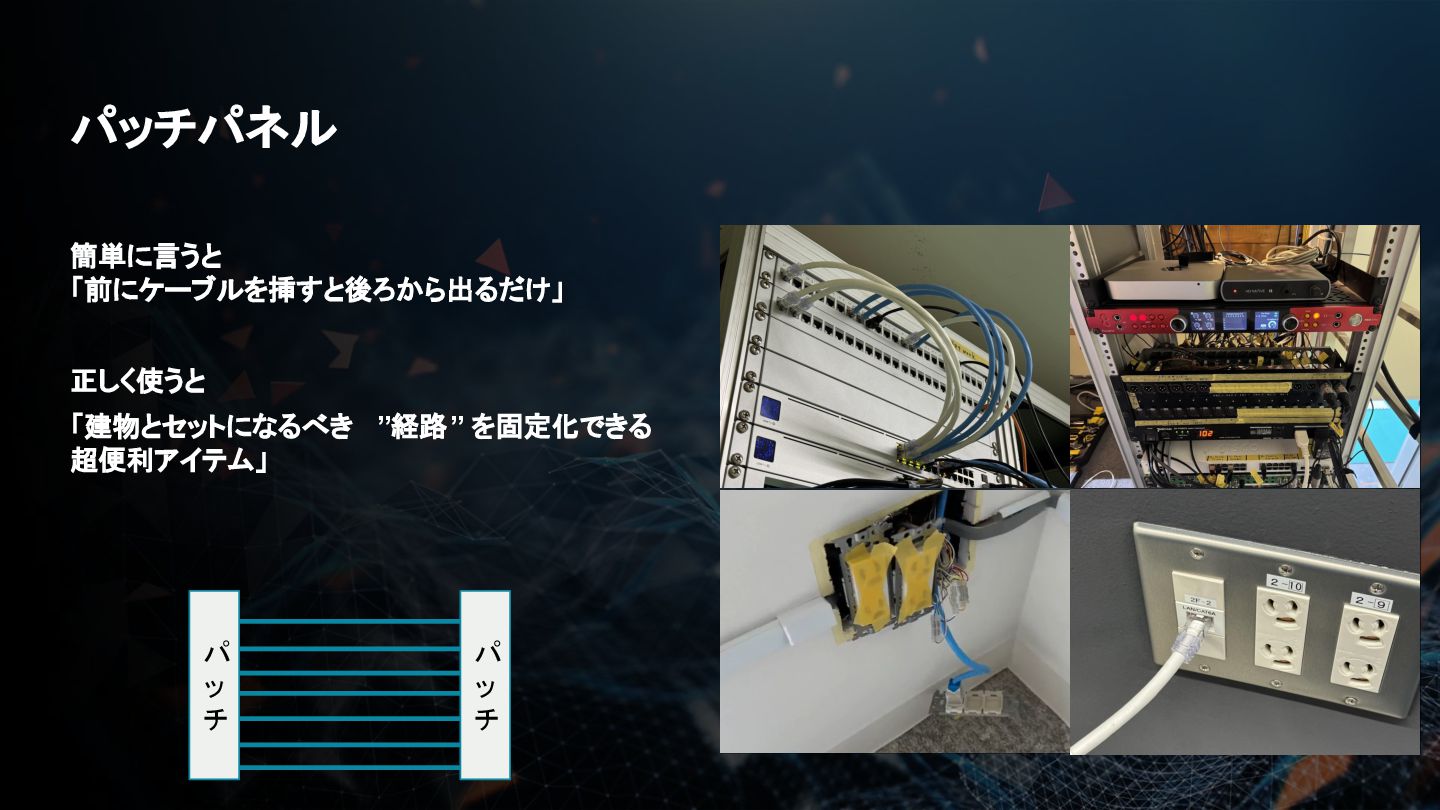

パッチパネル簡単に言うと「前にケーブルを挿すと後ろから出るだけ」正しく使うと「建物とセットになるべき ”経路” を固定化できる　超便利アイテム」パッ
チパッチ

TECH FORTでのパッチパネル活用例

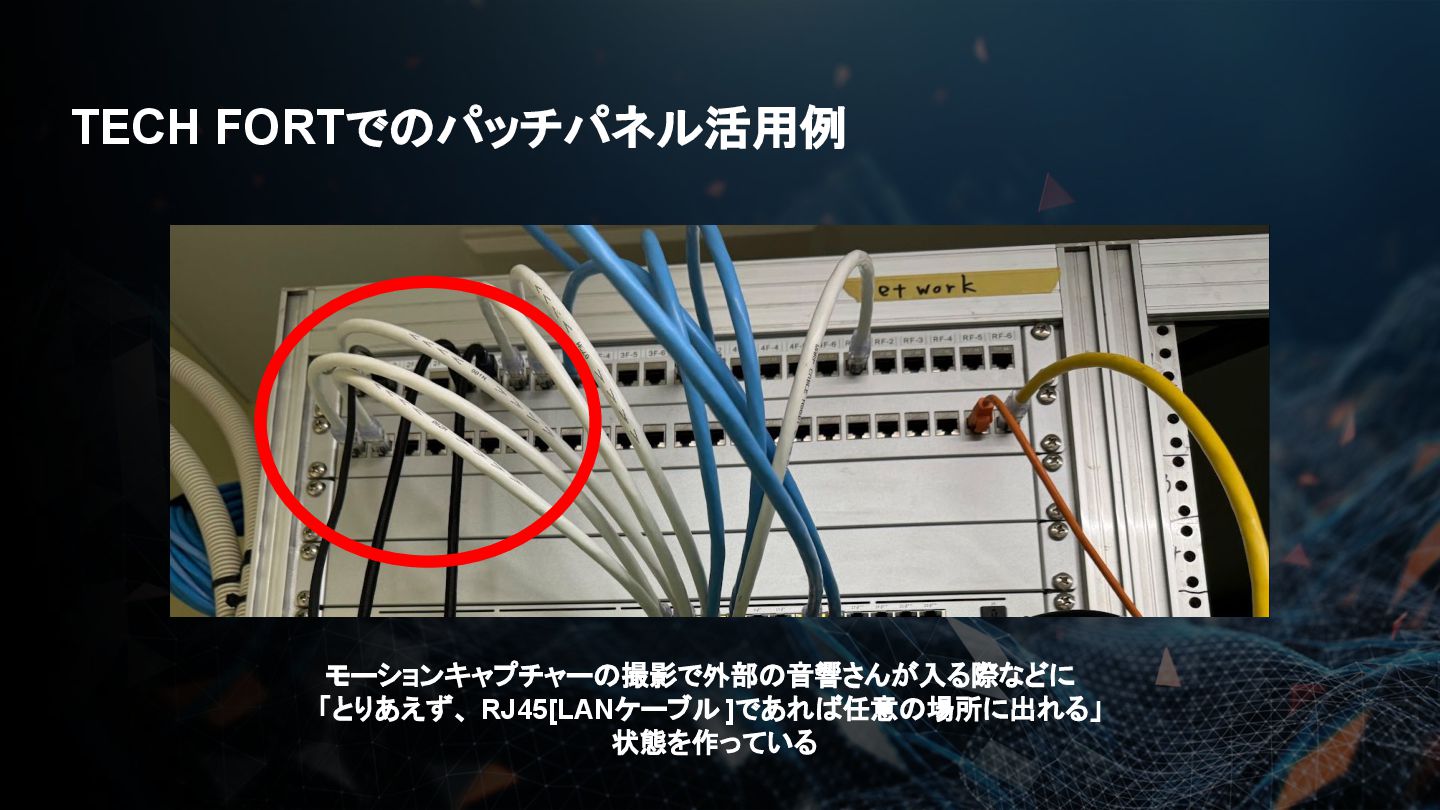

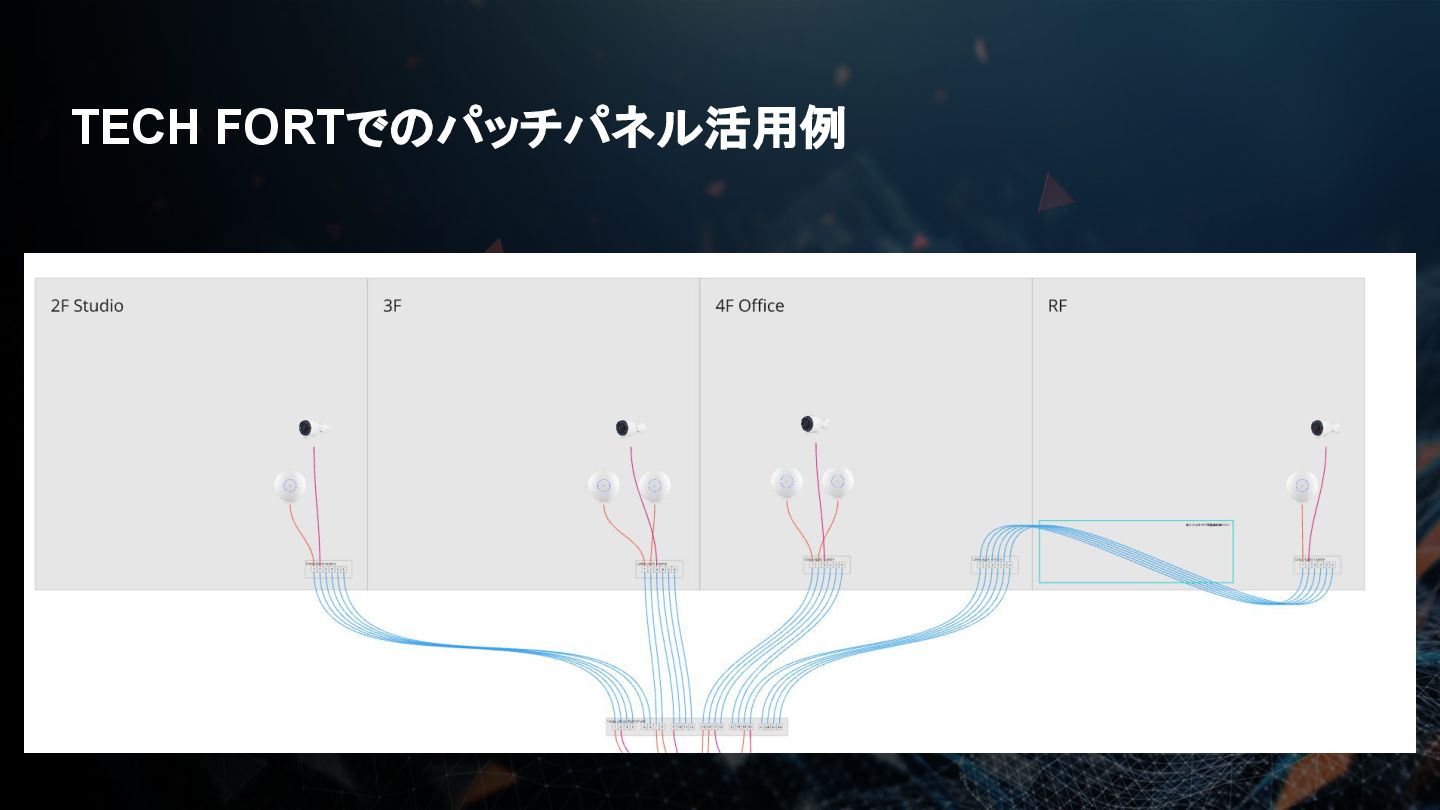

TECH FORTでのパッチパネル活用例モーションキャプチャーの撮影で外部の音響さんが入る際などに「とりあえず、 RJ45[LANケーブル ]であれば任意の場所に出れる」状態を作っている

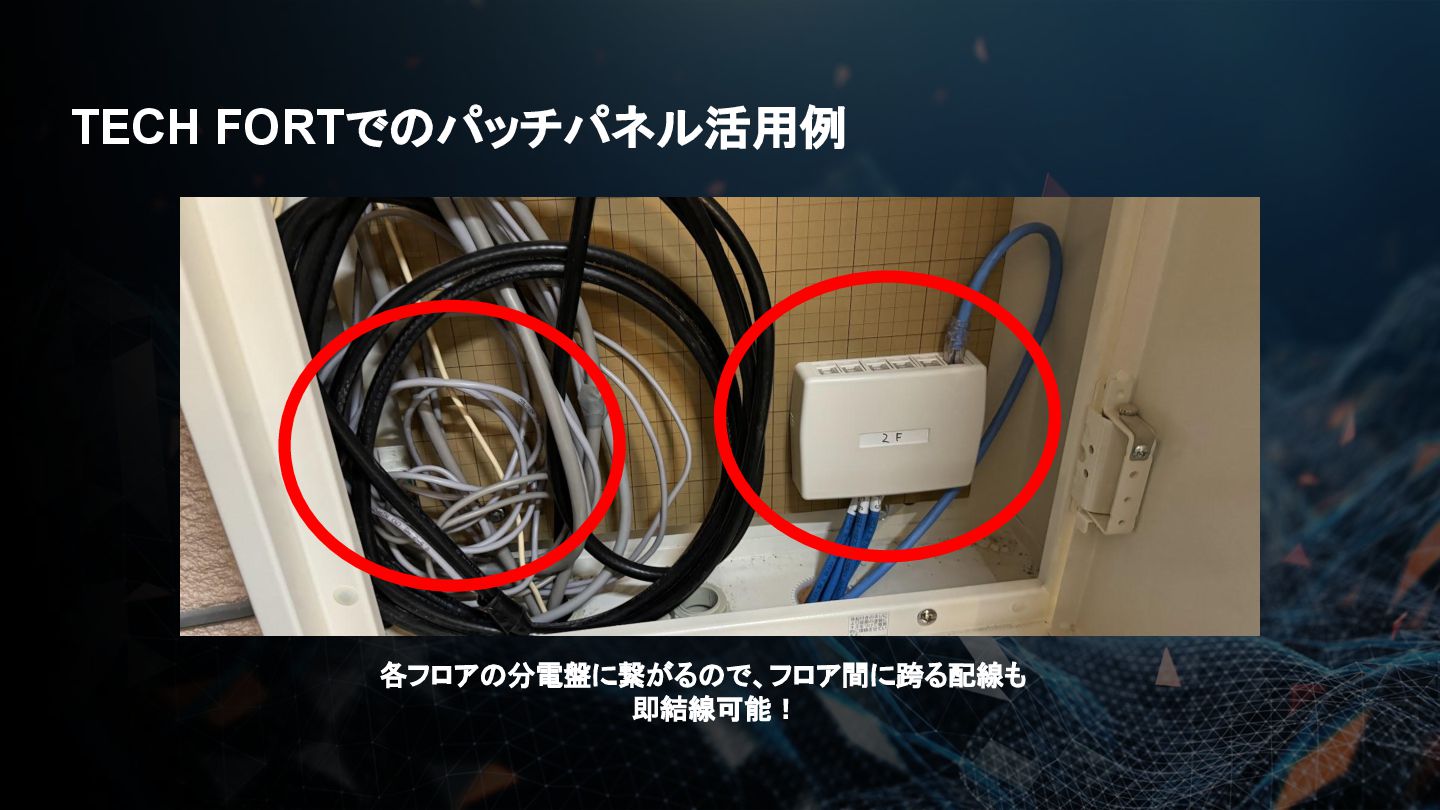

TECH FORTでのパッチパネル活用例各フロアの分電盤に繋がるので、フロア間に跨る配線も即結線可能！

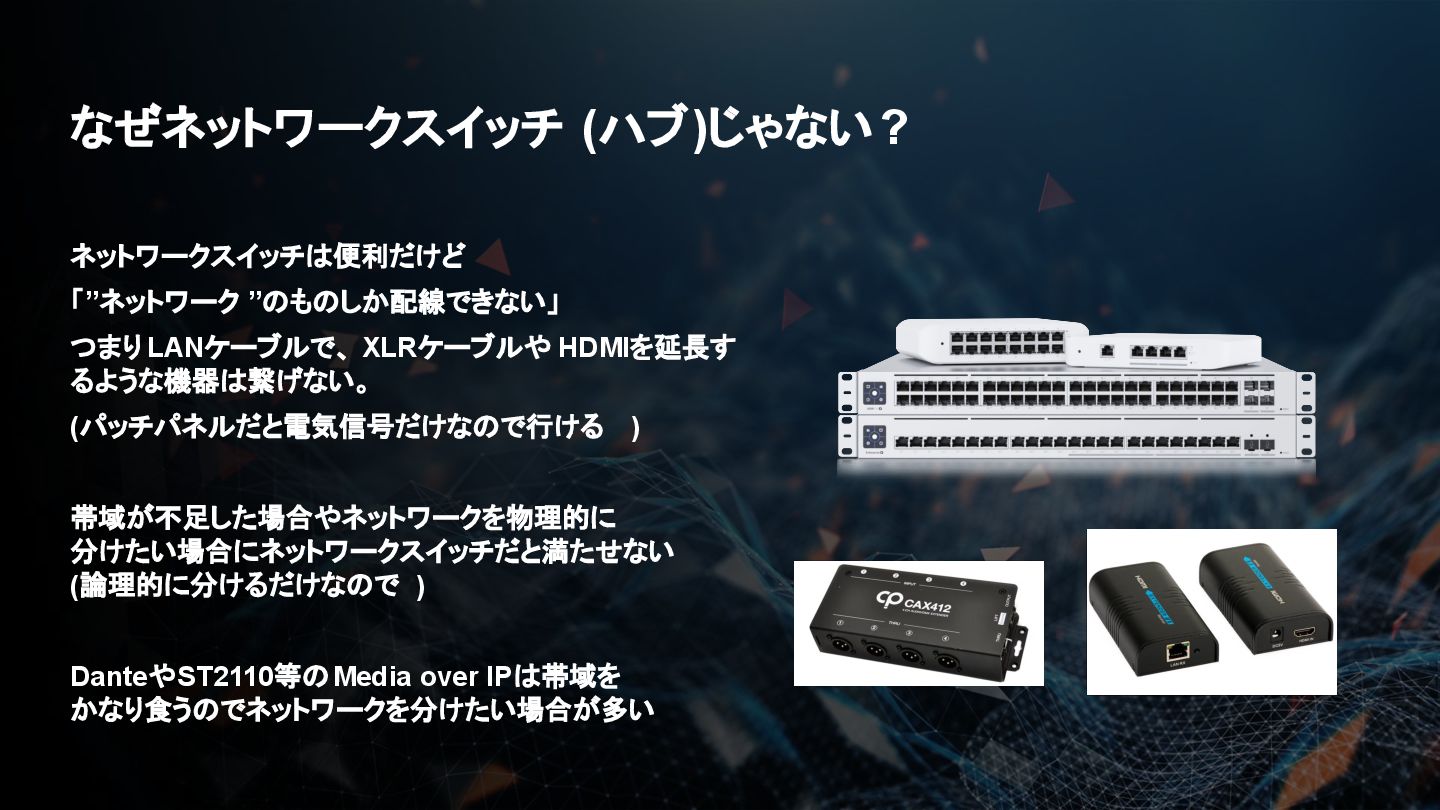

なぜネットワークスイッチ (ハブ)じゃない? ネットワークスイッチは便利だけど「”ネットワーク ”のものしか配線できない」つまりLANケーブルで、 XLRケーブルや HDMIを延長するような機器は繋げない。 (パッチパネルだと電気信号だけなので行ける
) 帯域が不足した場合やネットワークを物理的に分けたい場合にネットワークスイッチだと満たせない (論理的に分けるだけなので ) DanteやST2110等のMedia over IPは帯域をかなり食うのでネットワークを分けたい場合が多い

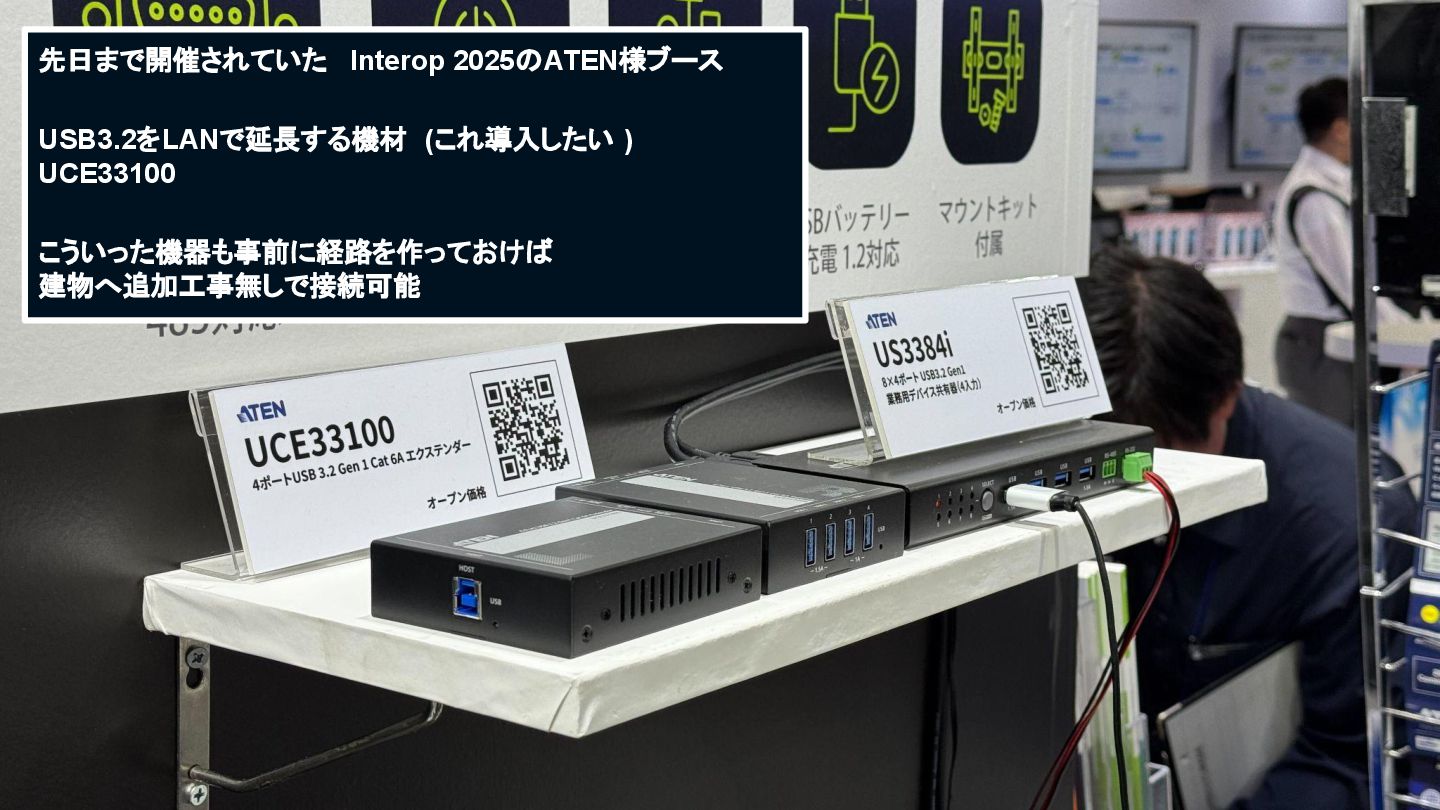

先日まで開催されていた Interop 2025のATEN様ブース USB3.2をLANで延長する機材 (これ導入したい ) UCE33100 こういった機器も事前に経路を作っておけば建物へ追加工事無しで接続可能

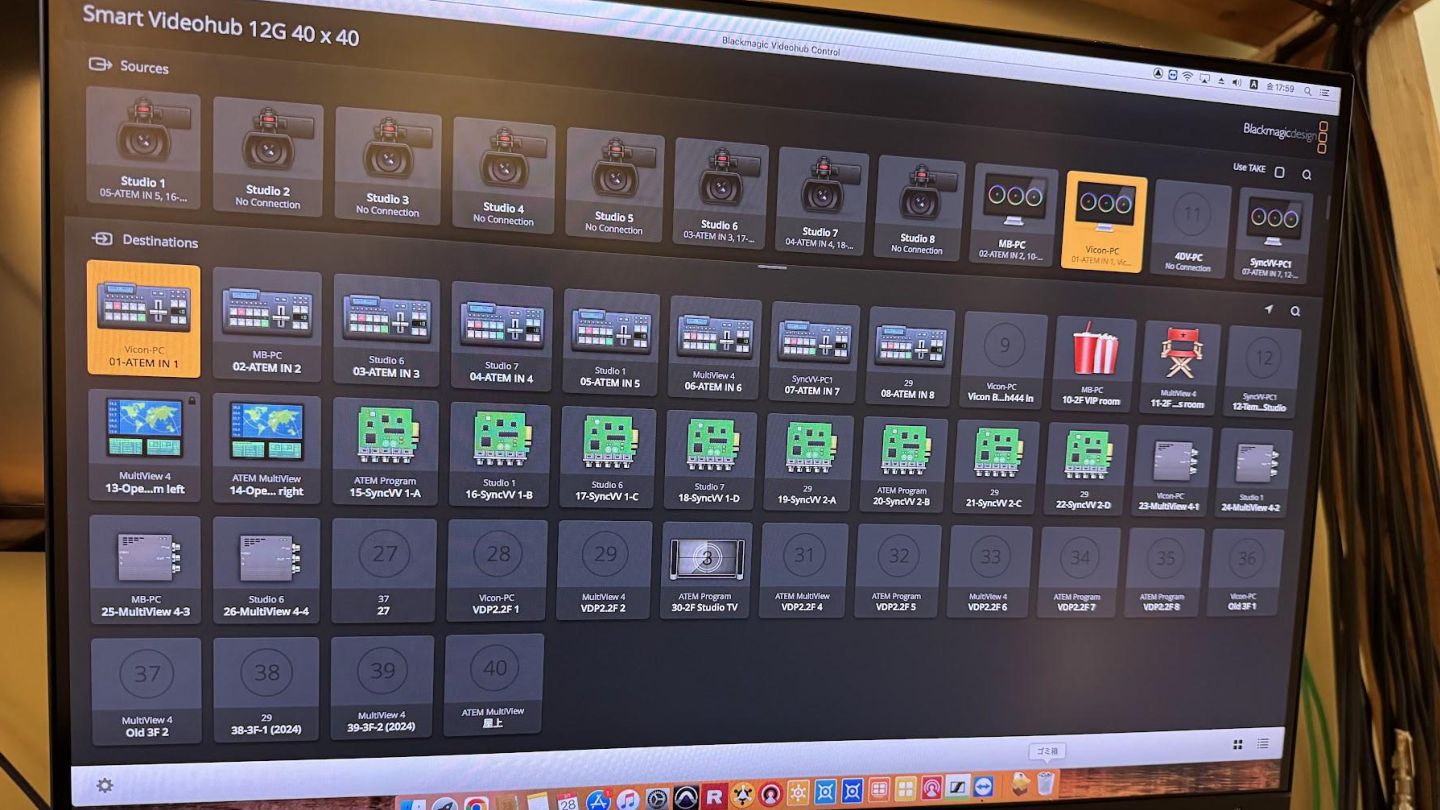

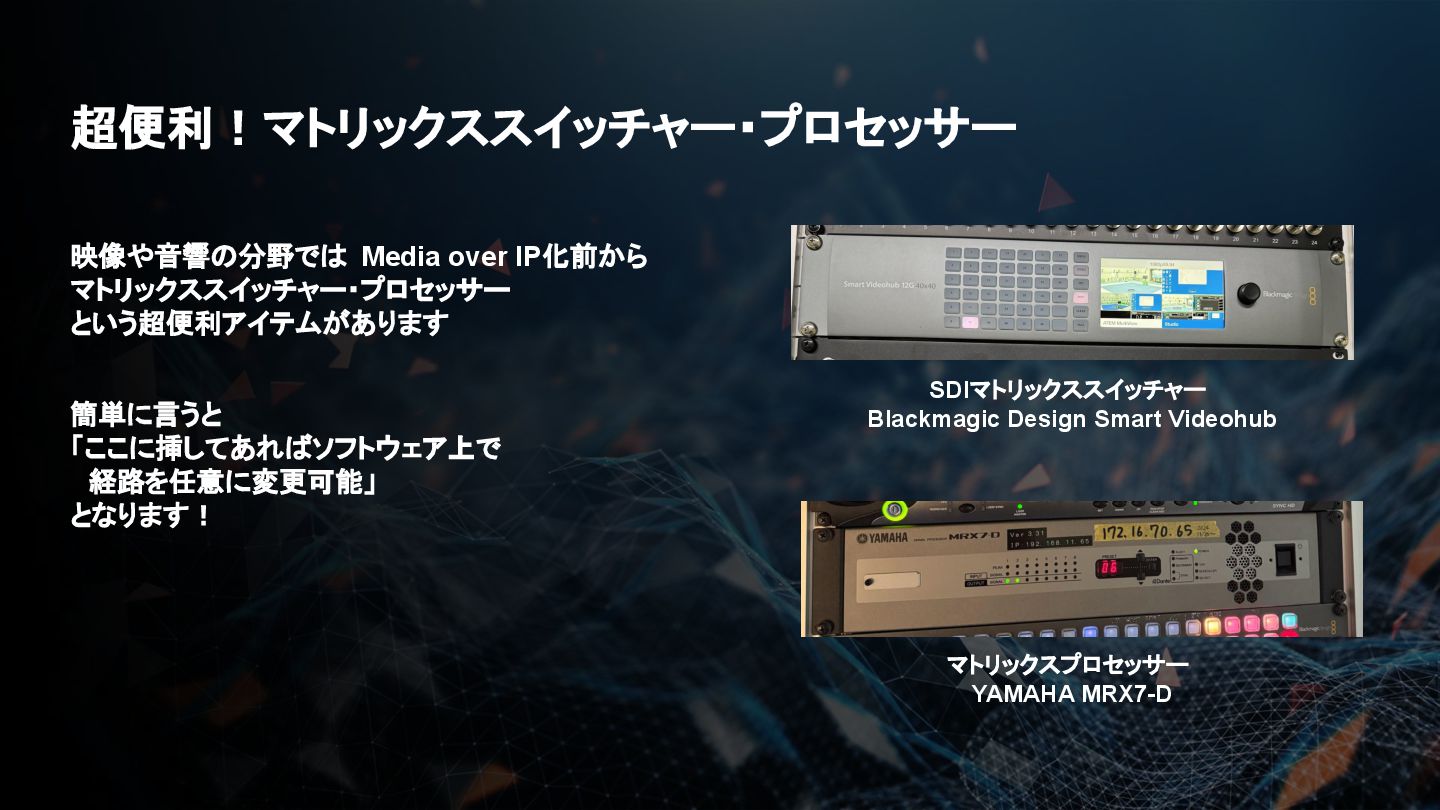

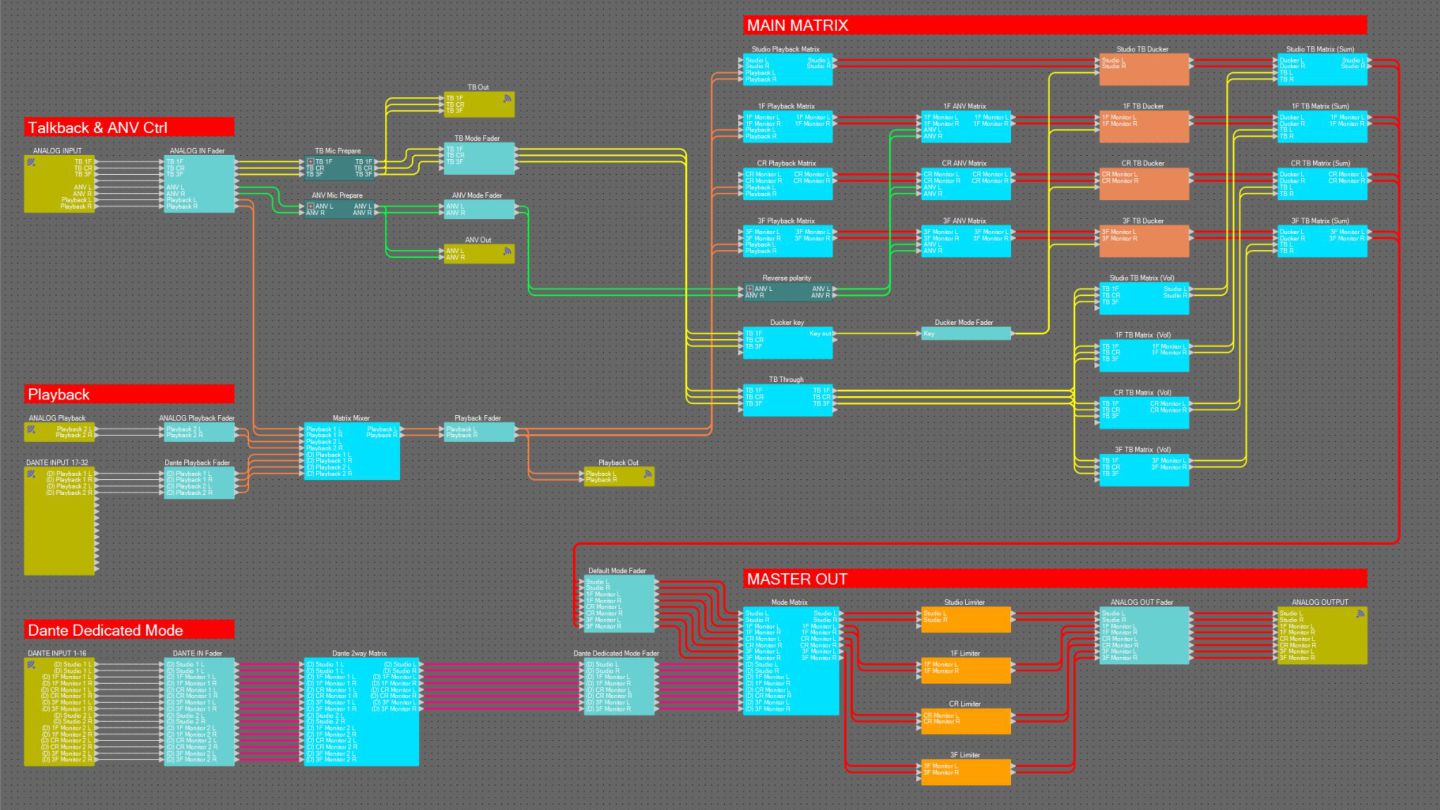

超便利！マトリックススイッチャー・プロセッサー映像や音響の分野では Media over IP化前からマトリックススイッチャー・プロセッサーという超便利アイテムがあります簡単に言うと「ここに挿してあればソフトウェア上で　経路を任意に変更可能」
となります！ SDIマトリックススイッチャー Blackmagic Design Smart Videohub マトリックスプロセッサー YAMAHA MRX7-D

10年先も使える設計のポイント

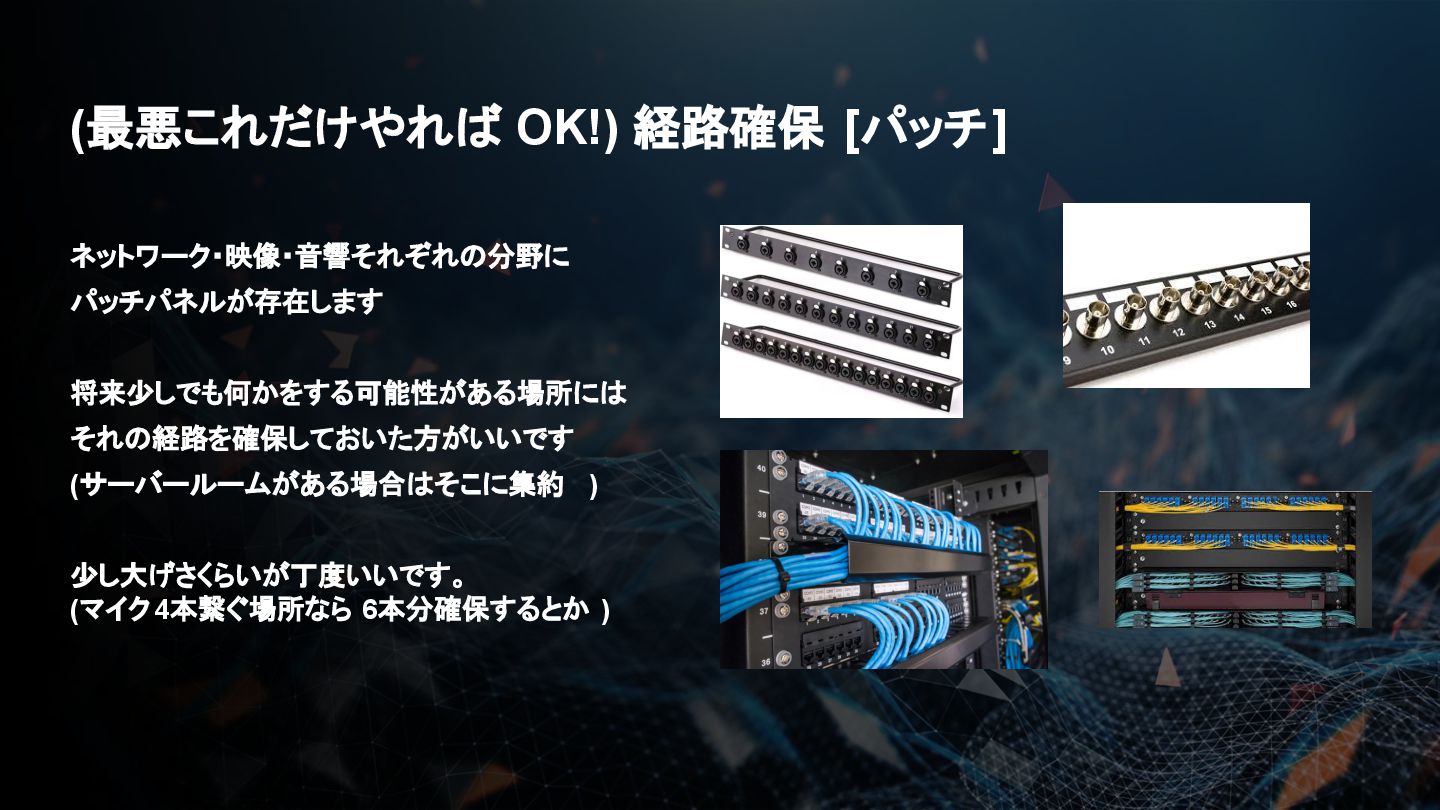

(最悪これだけやれば OK!) 経路確保 [パッチ] ネットワーク・映像・音響それぞれの分野にパッチパネルが存在します将来少しでも何かをする可能性がある場所にはそれの経路を確保しておいた方がいいです (サーバールームがある場合はそこに集約 )
少し大げさくらいが丁度いいです。 (マイク4本繋ぐ場所なら 6本分確保するとか )

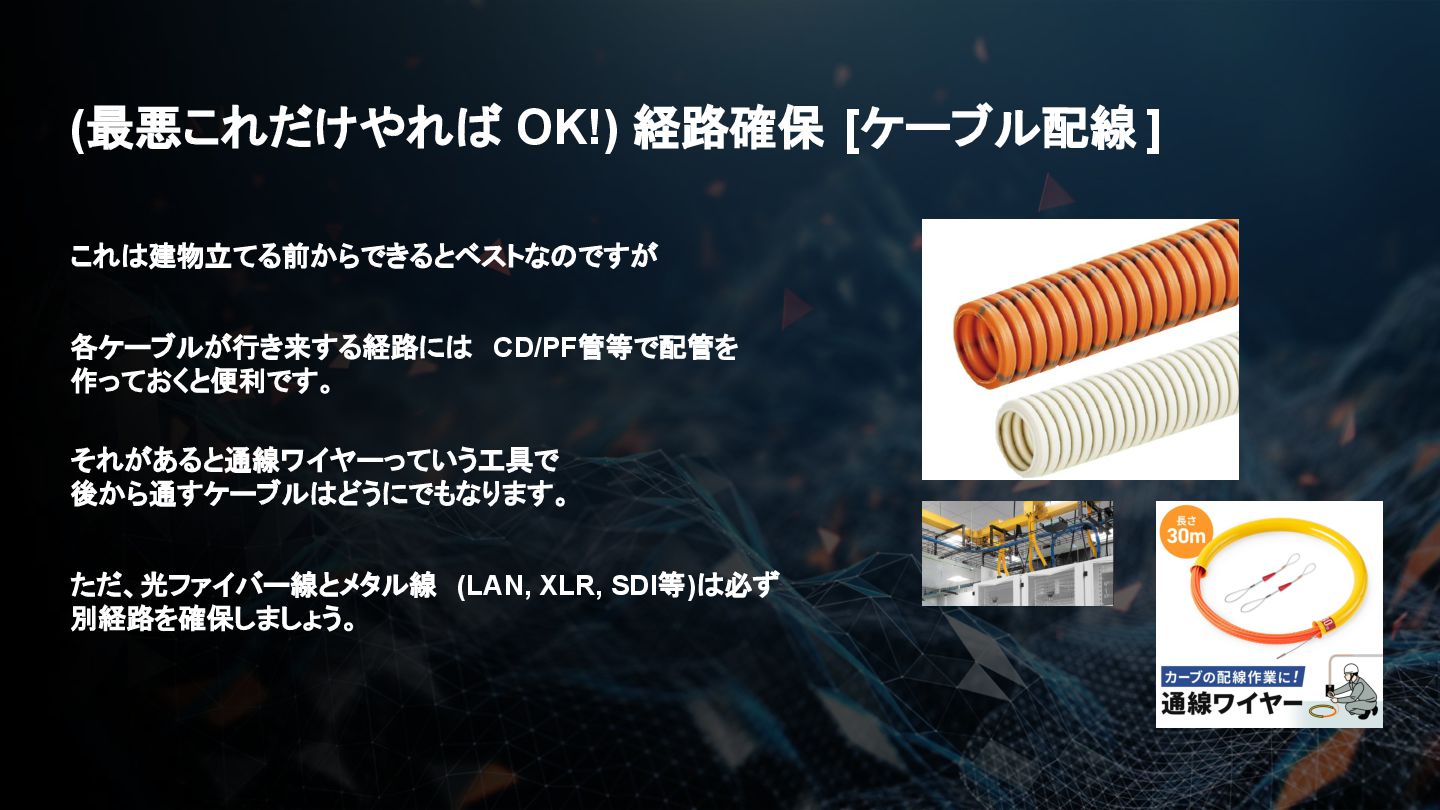

(最悪これだけやれば OK!) 経路確保 [ケーブル配線 ] これは建物立てる前からできるとベストなのですが各ケーブルが行き来する経路には CD/PF管等で配管を作っておくと便利です。それがあると通線ワイヤーっていう工具で
後から通すケーブルはどうにでもなります。ただ、光ファイバー線とメタル線 (LAN, XLR, SDI等)は必ず別経路を確保しましょう。

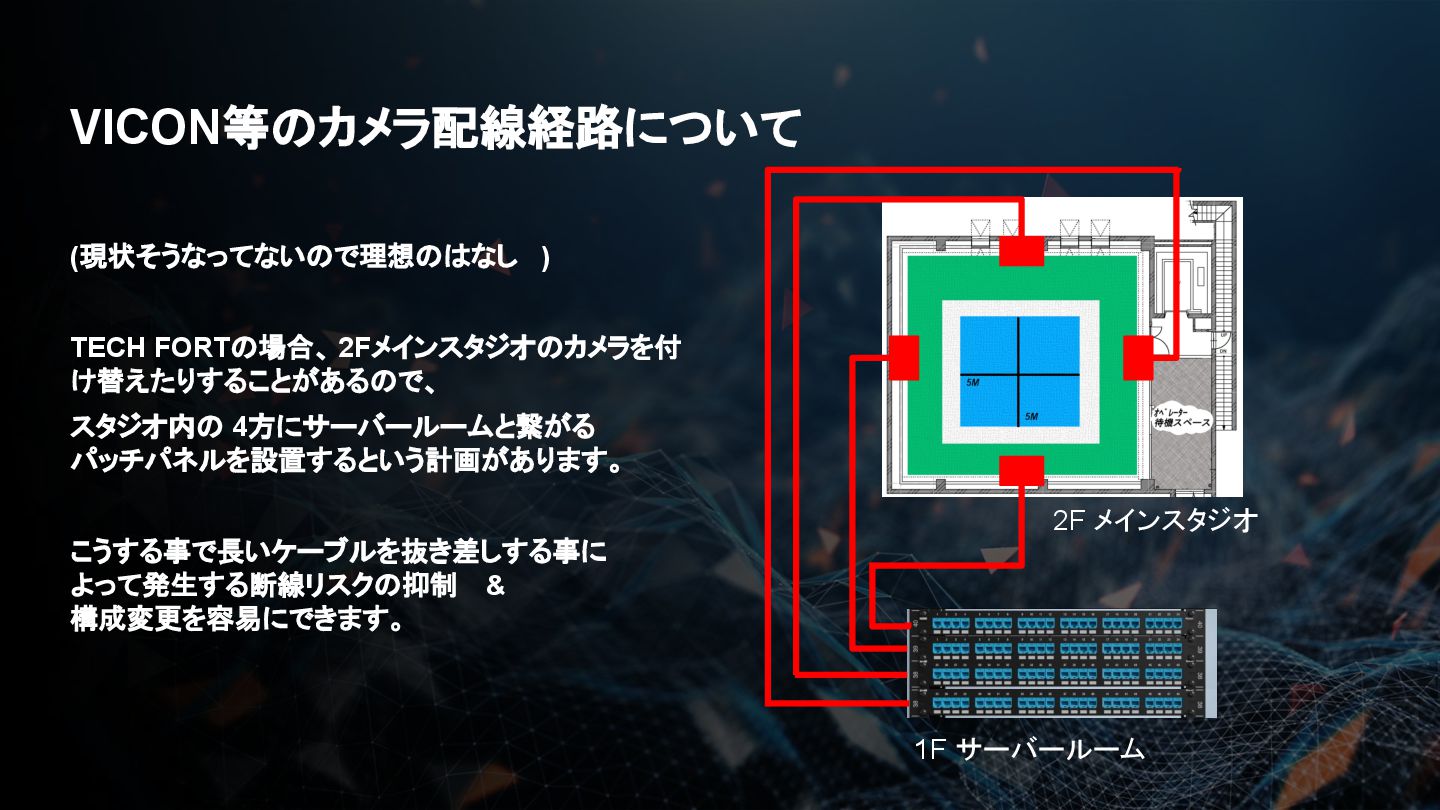

VICON等のカメラ配線経路について (現状そうなってないので理想のはなし ) TECH FORTの場合、 2Fメインスタジオのカメラを付け替えたりすることがあるので、スタジオ内の 4方にサーバールームと繋がるパッチパネルを設置するという計画があります。
こうする事で長いケーブルを抜き差しする事によって発生する断線リスクの抑制 & 構成変更を容易にできます。 1F サーバールーム 2F メインスタジオ

まとめ

今回理解できたであろうこと 1. 長い期間でケーブルがカオスにならないようにするためのノウハウ a. 経路確保 b. パッチパネルの活用 c. 未来を見据えた機材選定 2.
スタジオ運営に必要な三大要素について a. 映像 b. 音響 c. ネットワーク (有線・無線 ) 3. 設備への投資は人件費削減に繋がること a. 撮影の設営・撤収時間削減 b. メンテ工数の圧縮

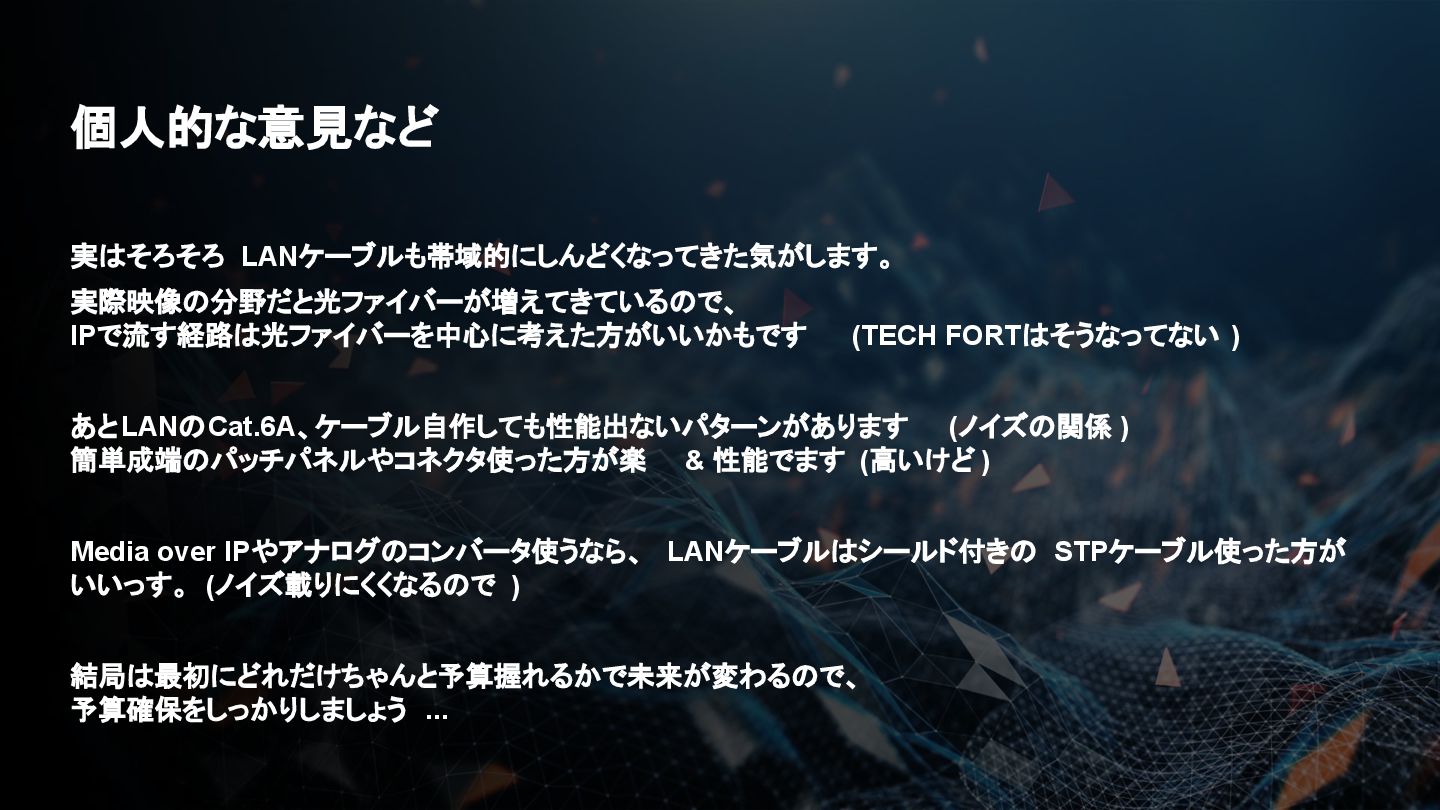

個人的な意見など実はそろそろ LANケーブルも帯域的にしんどくなってきた気がします。実際映像の分野だと光ファイバーが増えてきているので、 IPで流す経路は光ファイバーを中心に考えた方がいいかもです (TECH FORTはそうなってない ) あとLANのCat.6A、ケーブル自作しても性能出ないパターンがあります (ノイズの関係
) 簡単成端のパッチパネルやコネクタ使った方が楽 & 性能でます (高いけど ) Media over IPやアナログのコンバータ使うなら、 LANケーブルはシールド付きの STPケーブル使った方がいいっす。 (ノイズ載りにくくなるので ) 結局は最初にどれだけちゃんと予算握れるかで未来が変わるので、予算確保をしっかりしましょう ...
