1. あれのその後 LT大会 2025/02/27 かじたひでくに

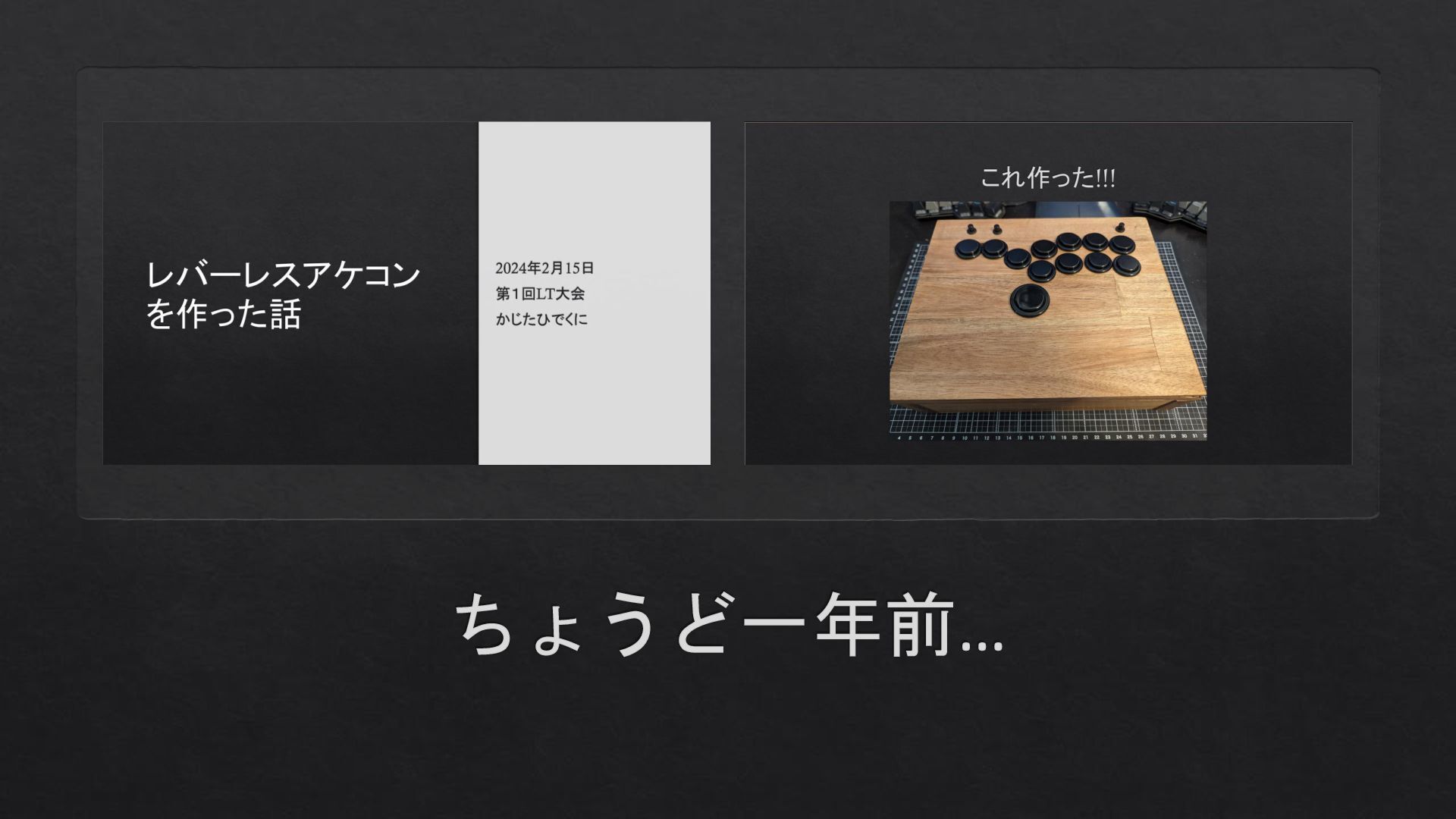

2. ちょうど一年前…

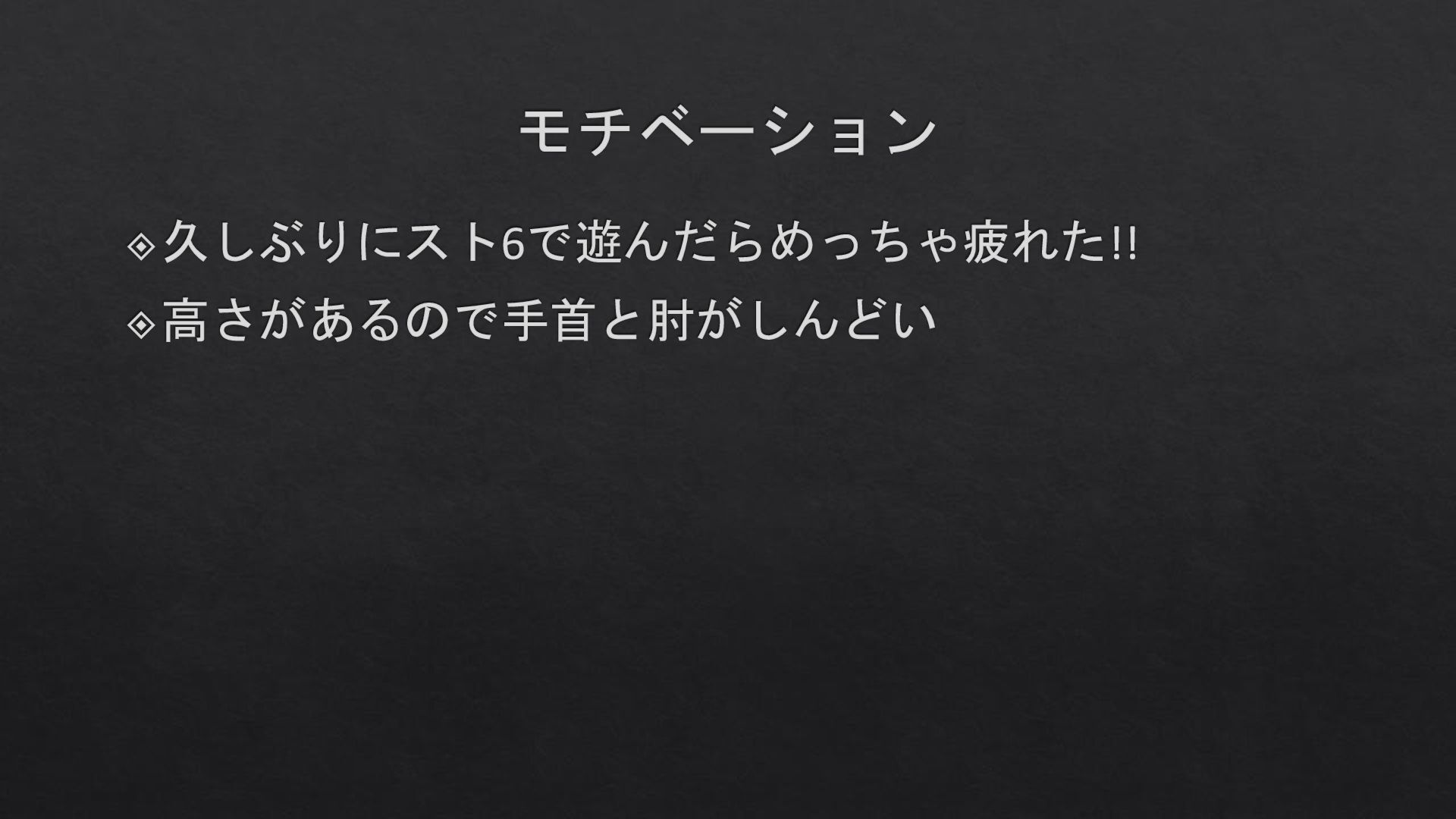

3. モチベーション 久しぶりにスト6で遊んだらめっちゃ疲れた!! 高さがあるので手首と肘がしんどい
4. モチベーション 薄くすればいいじゃない!!
5. 薄型レバーレスアケコンを 作った話 LT大会 2025/02/27 かじたひでくに

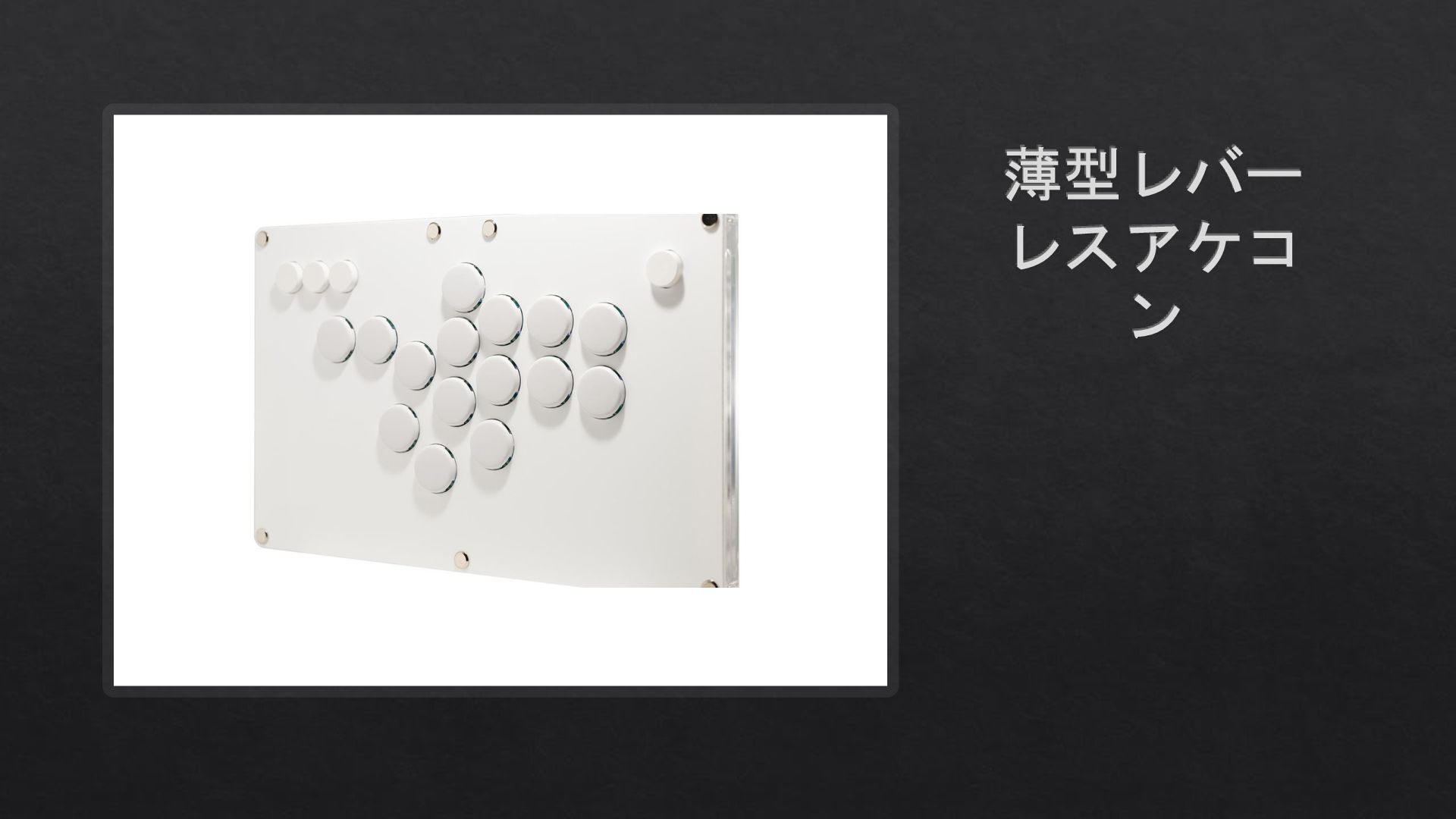

6. 薄型レバー レスアケコ ン

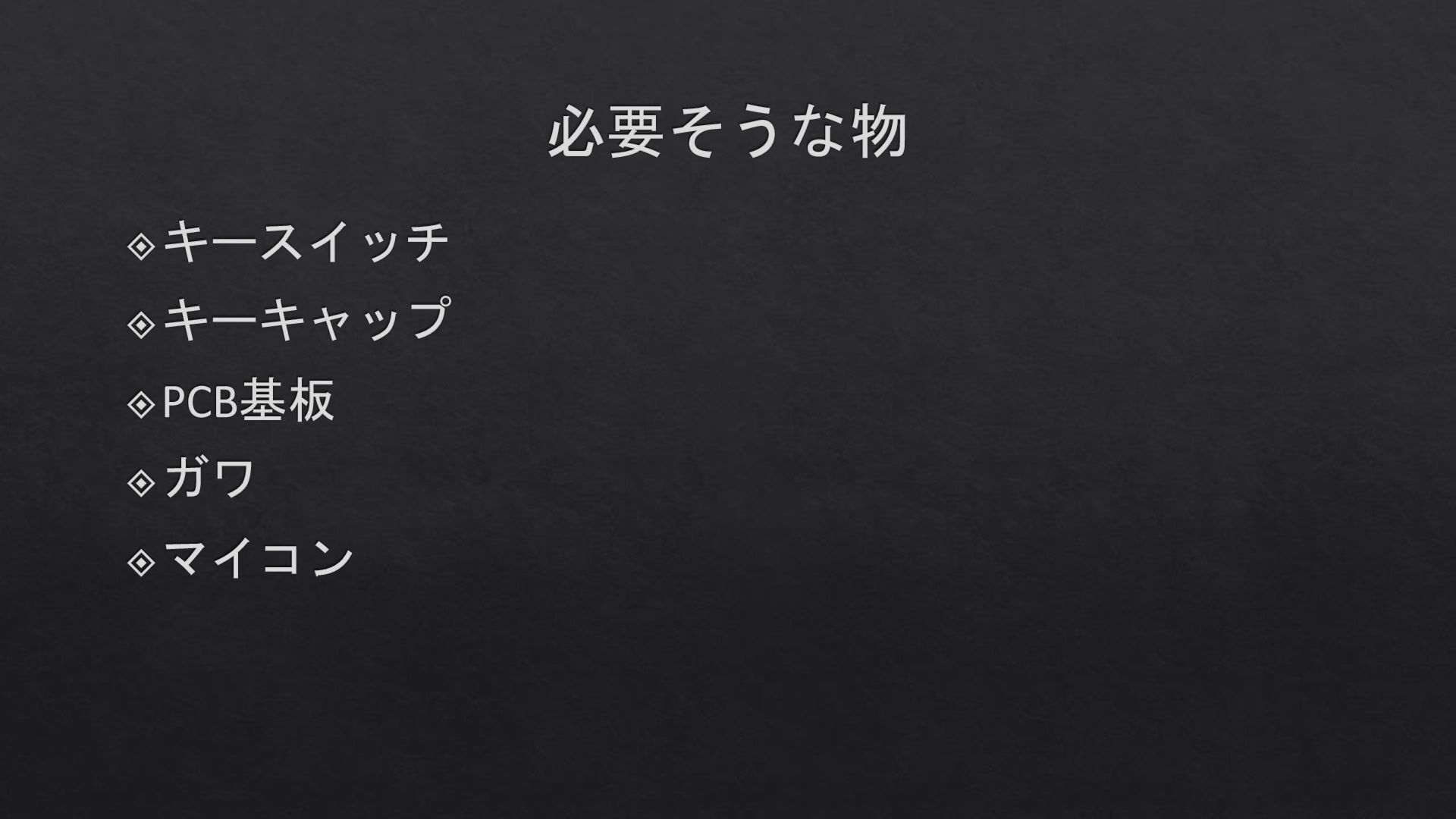

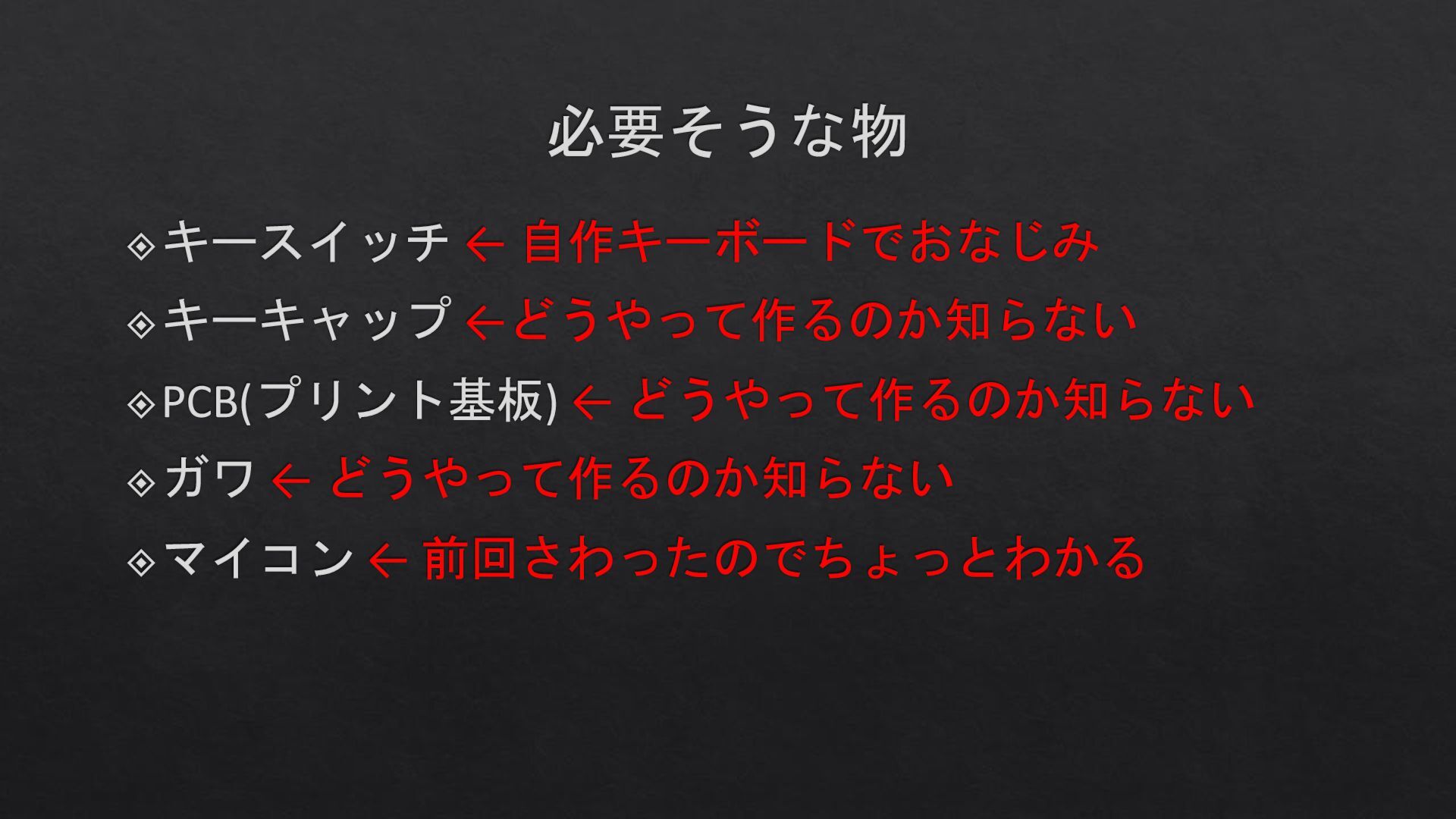

7. 必要そうな物 キースイッチ キーキャップ PCB基板 ガワ マイコン
8. 必要そうな物 キースイッチ ← 自作キーボードでおなじみ キーキャップ ←どうやって作るのか知らない PCB(プリント基板) ← どうやって作るのか知らない ガワ ← どうやって作るのか知らない マイコン ← 前回さわったのでちょっとわかる
9. ほぼなんもわかんないけど… つくっていくよ!! 薄型レバーレスアケコン3分クッキングー

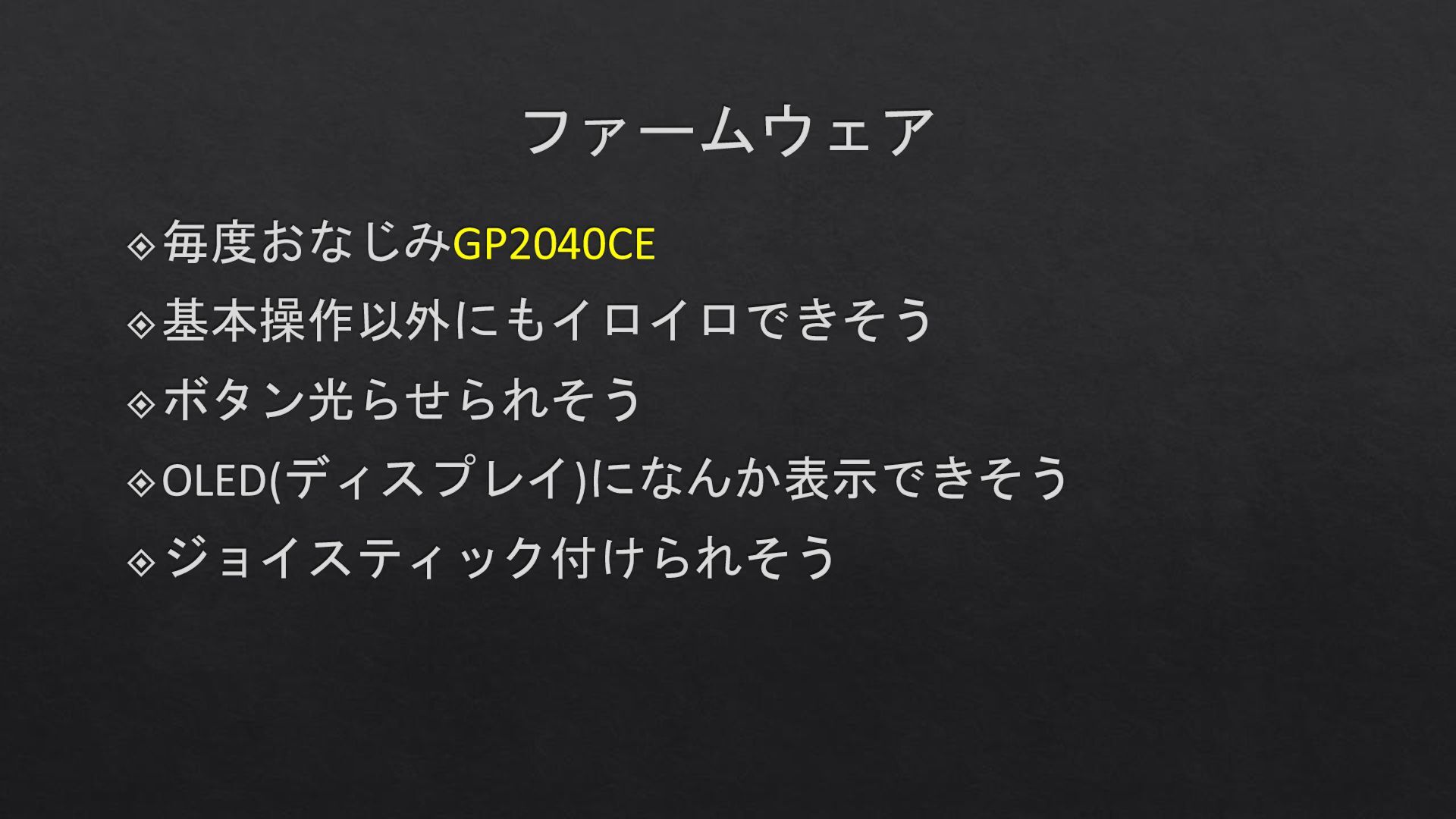

10. ファームウェア 毎度おなじみGP2040CE 基本操作以外にもイロイロできそう ボタン光らせられそう OLED(ディスプレイ)になんか表示できそう ジョイスティック付けられそう

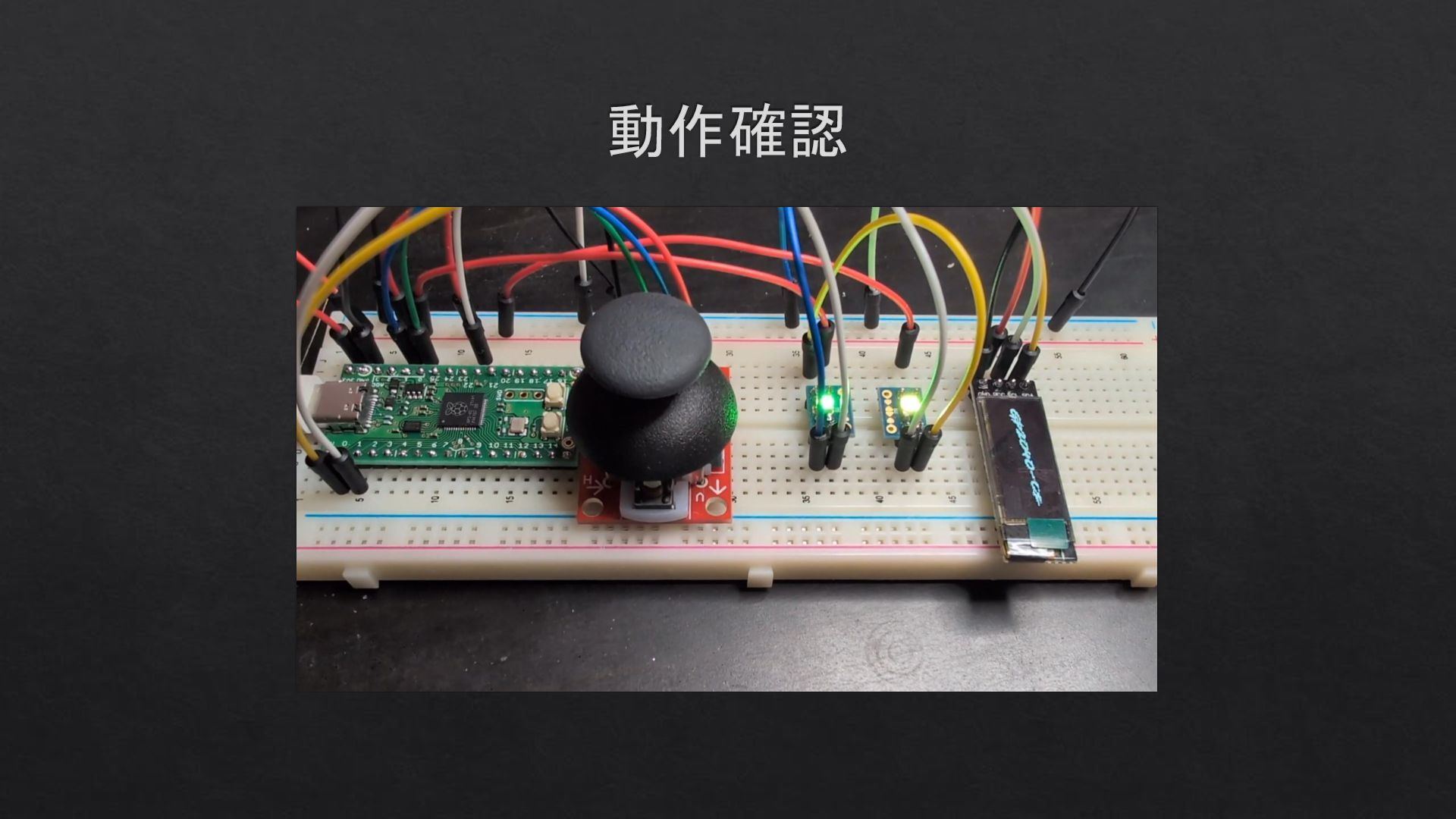

11. 動作確認

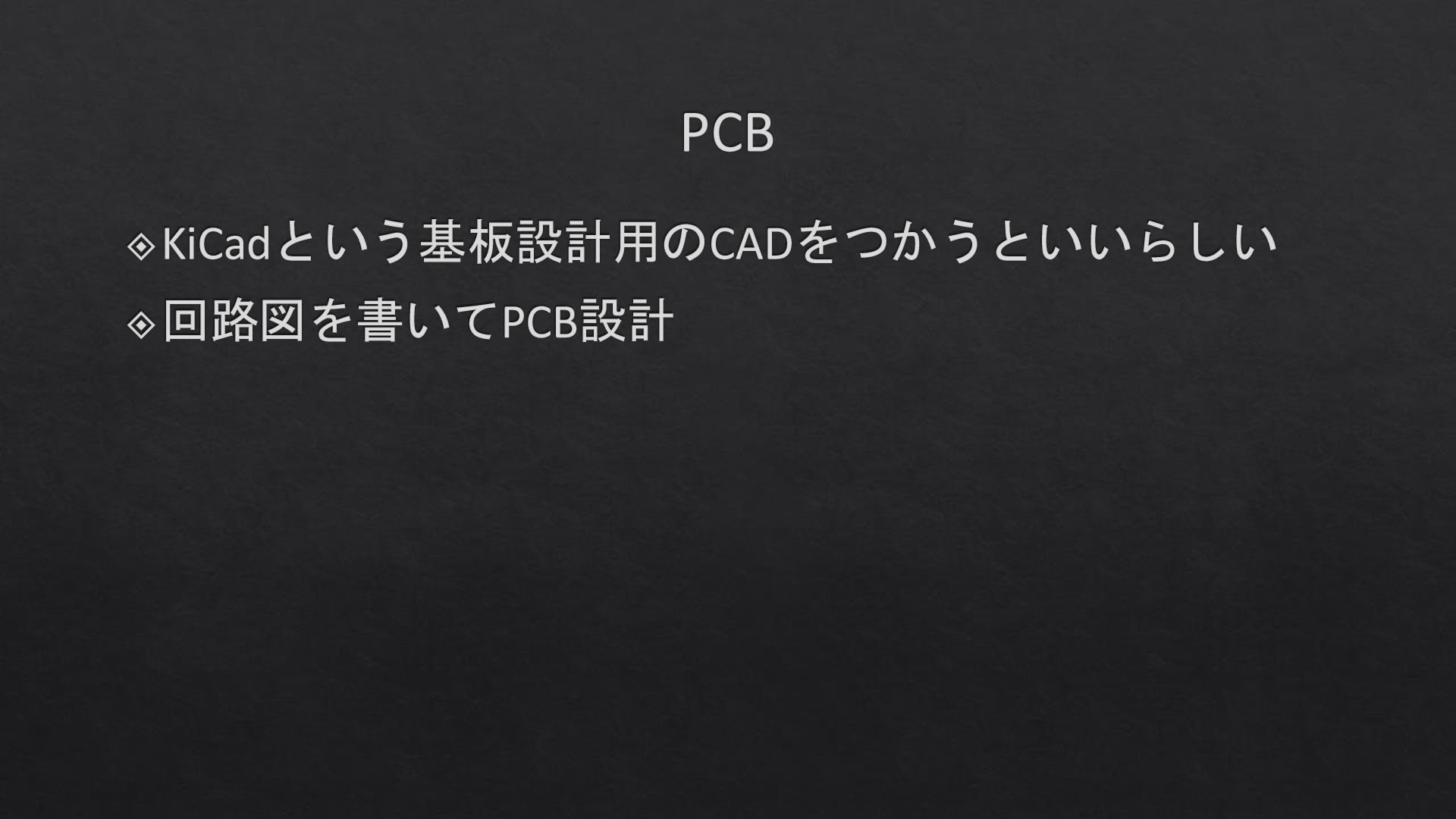

12. PCB KiCadという基板設計用のCADをつかうといいらしい 回路図を書いてPCB設計

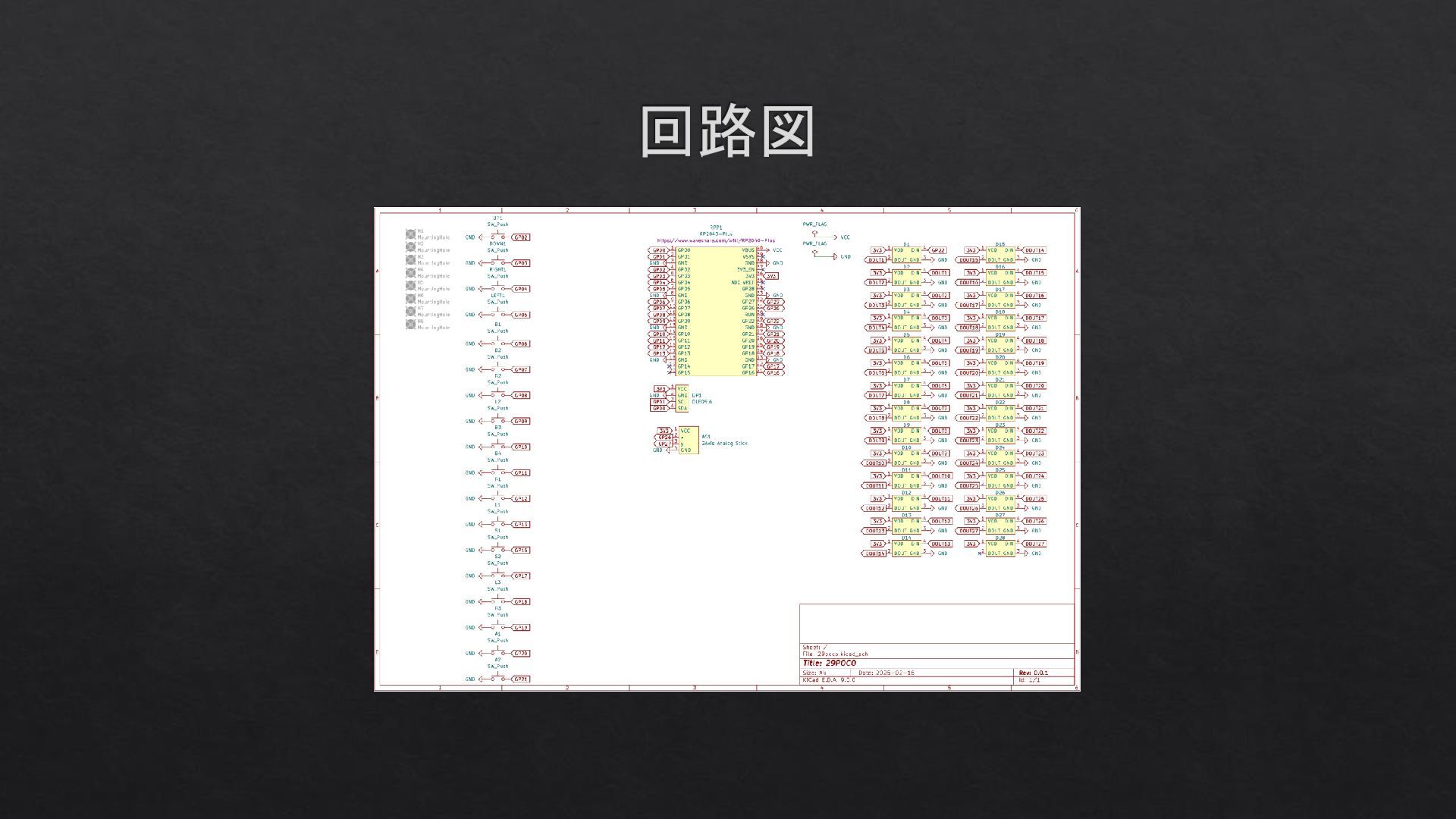

13. 回路図

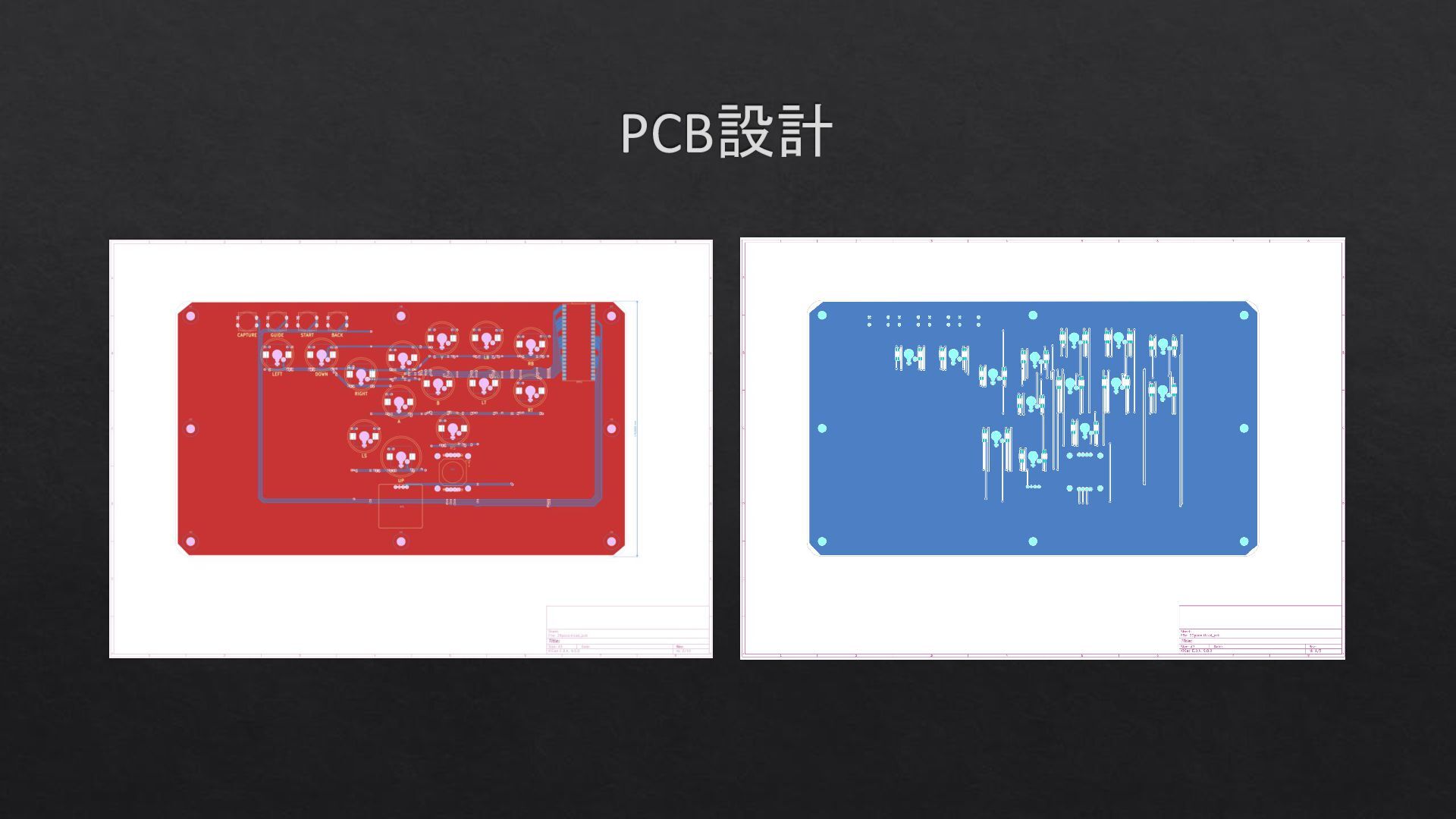

14. PCB設計
15. ガワ アクリルボードでPCBを挟み込む形にするとよさそう KiCadのデータをSVGで出力してInkspaceで加工 レーザーカット用のデータを作成

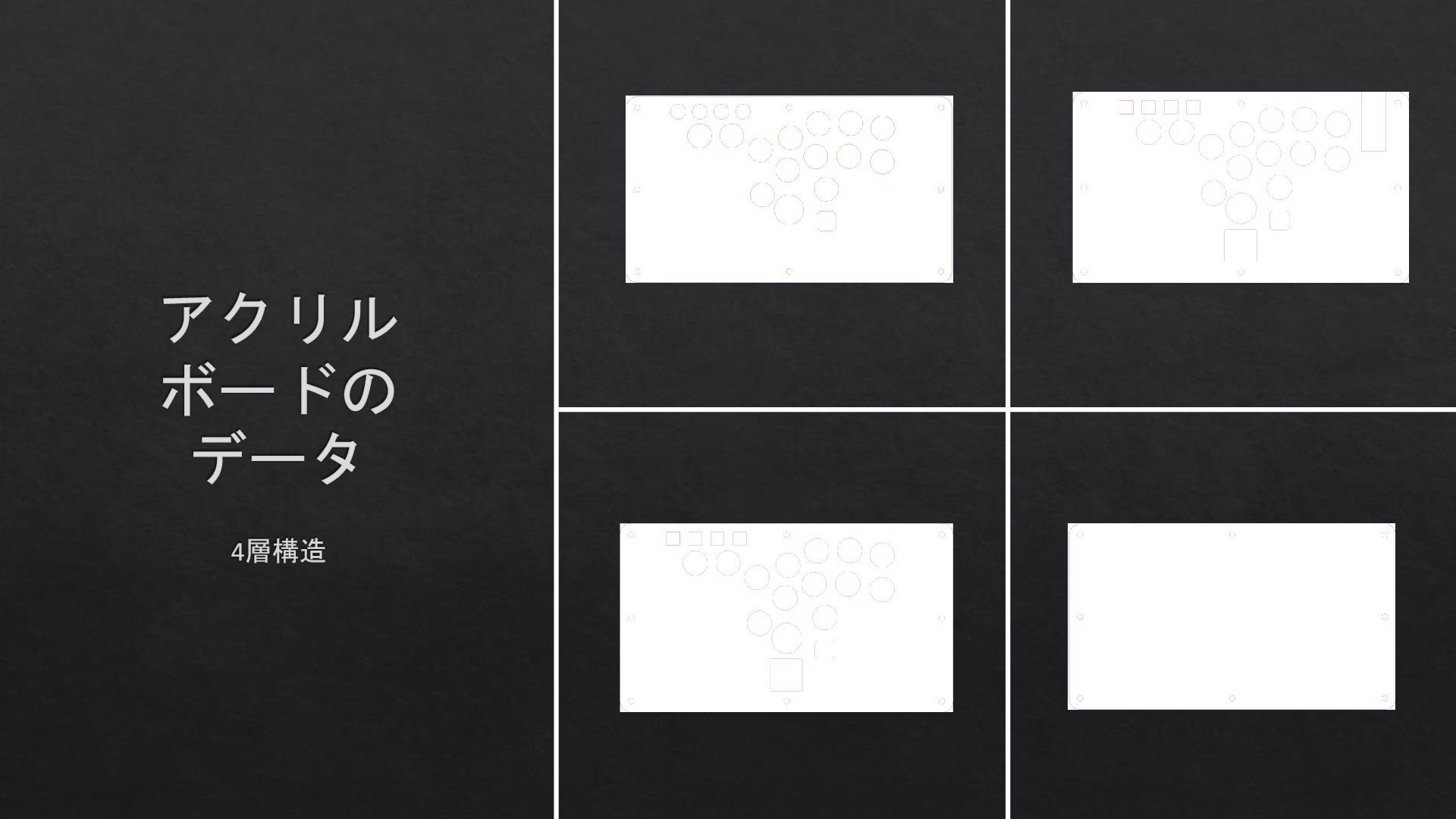

16. アクリル ボードの データ 4層構造

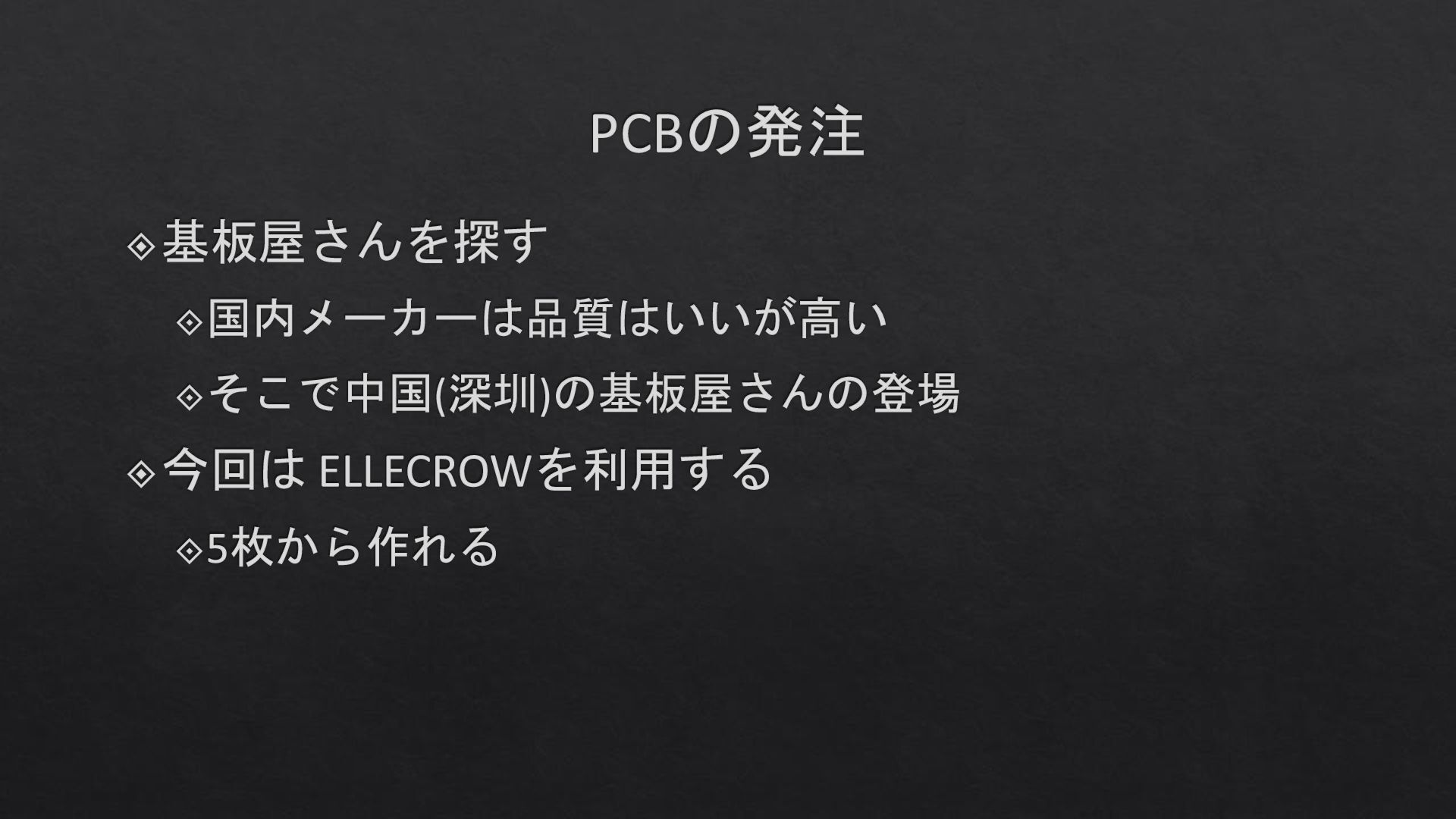

17. PCBの発注 基板屋さんを探す 国内メーカーは品質はいいが高い そこで中国(深圳)の基板屋さんの登場 今回は ELLECROWを利用する 5枚から作れる

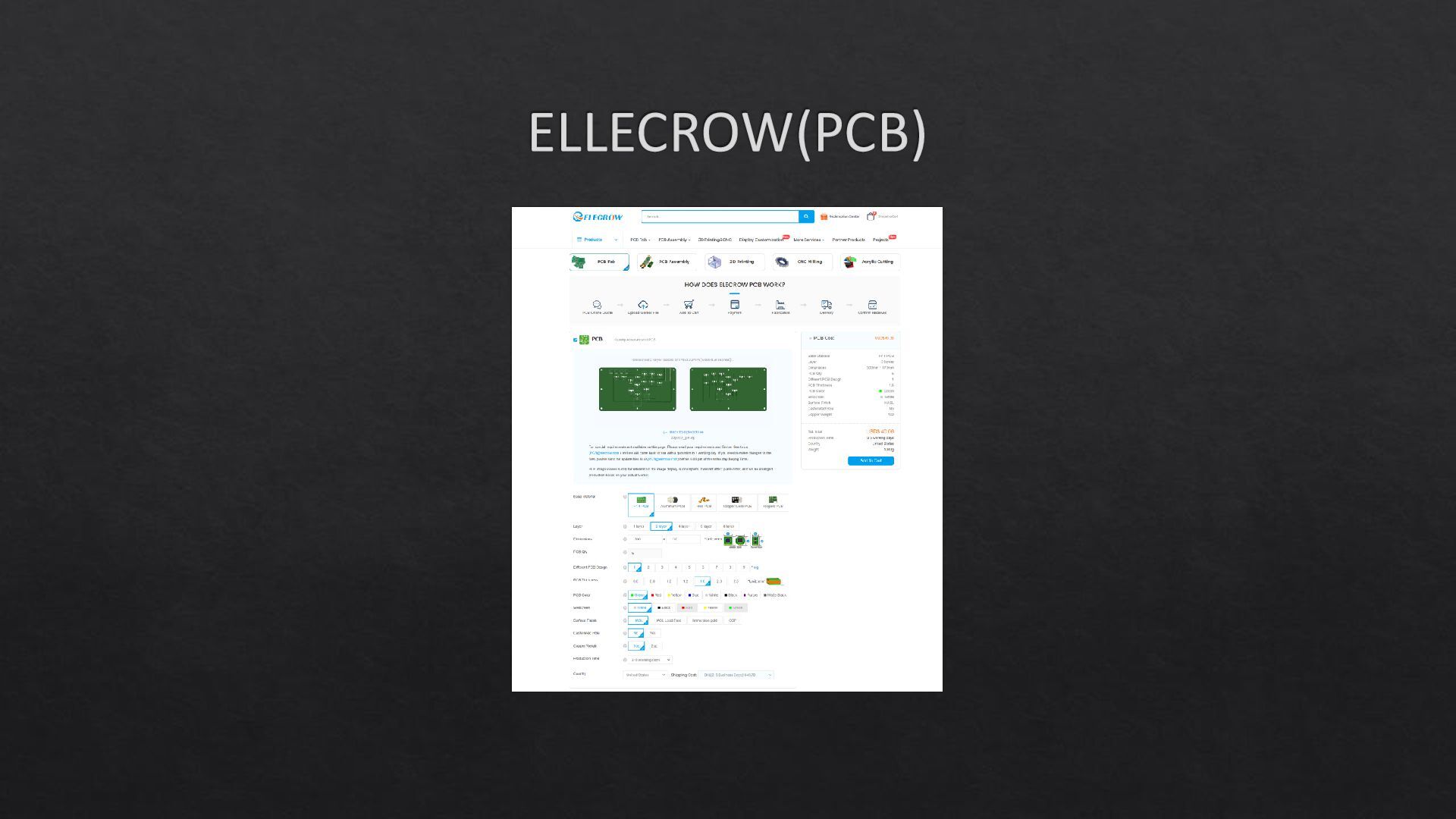

18. ELLECROW(PCB)

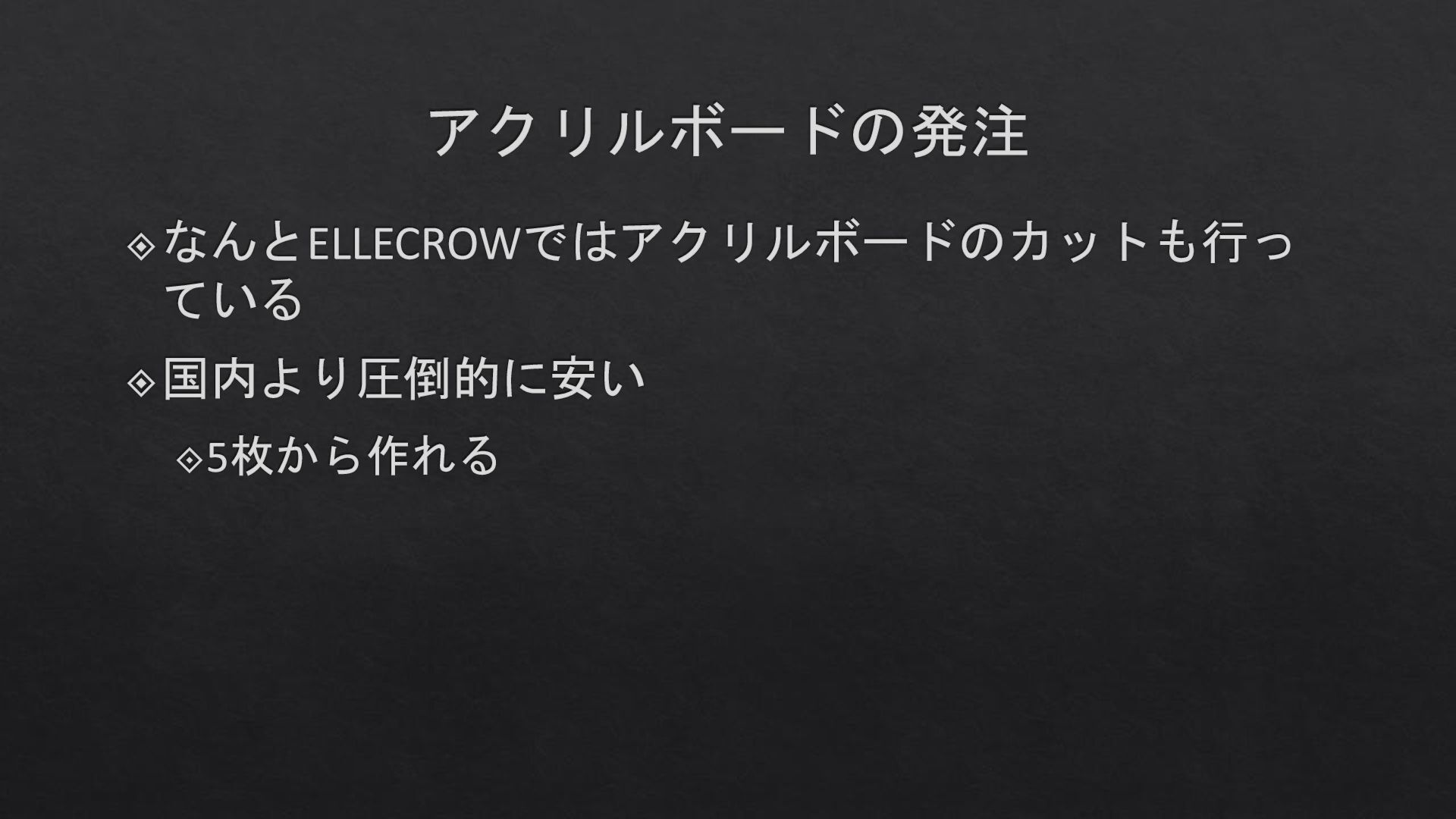

19. アクリルボードの発注 なんとELLECROWではアクリルボードのカットも行っ ている 国内より圧倒的に安い 5枚から作れる

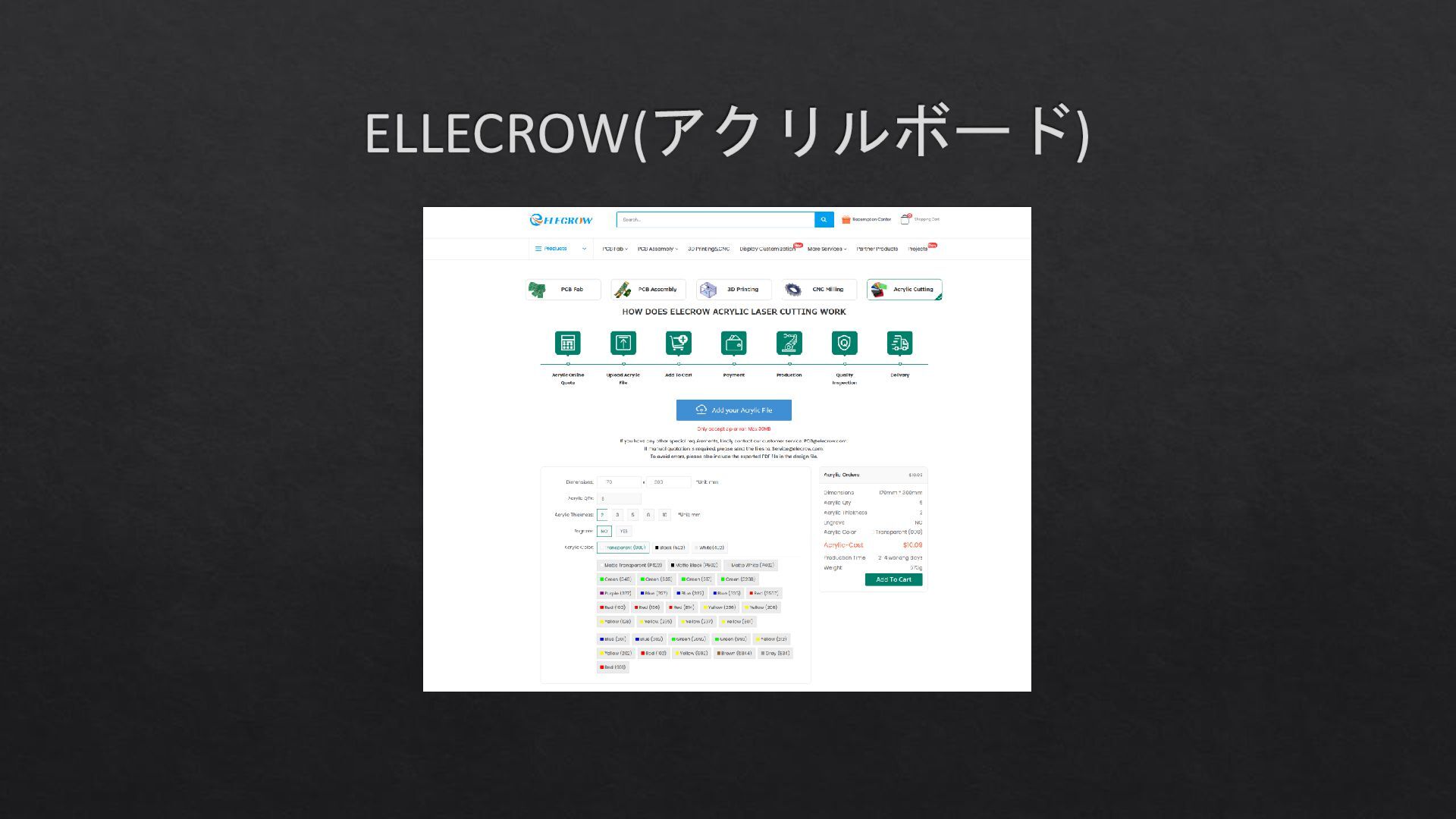

20. ELLECROW(アクリルボード)
21. 組み立て ｡｡｡

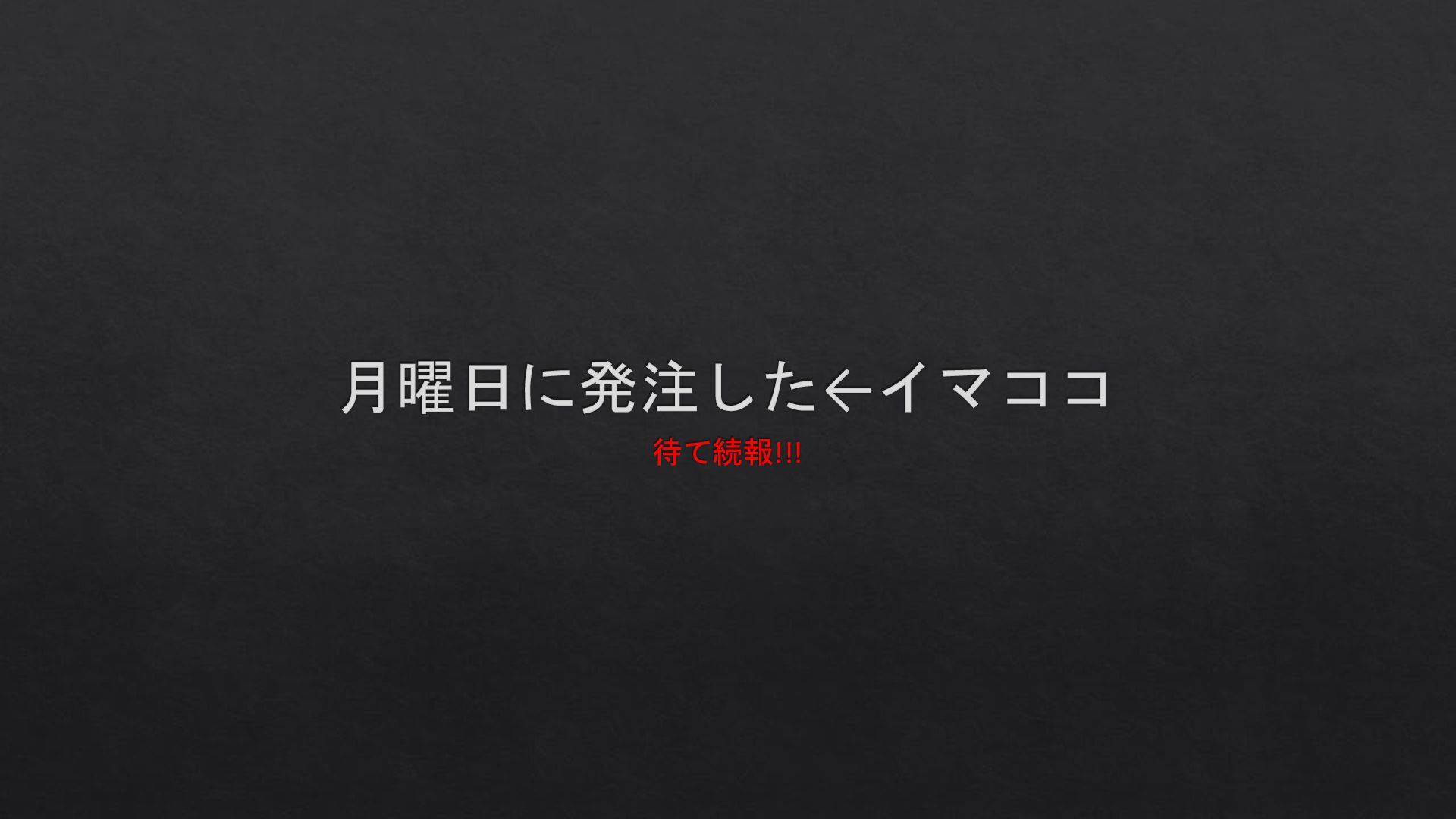

22. 月曜日に発注した←イマココ 待て続報!!!
