ソーシャルゲーム案件におけるDB分割のPHP実装

ソーシャルゲーム案件におけるDB分割のPHP実装
～とにかく分割ですよ。10回じゃ足りない。20回くらい分割。～
株式会社インフィニットループ　佐々木 亨基

2013/7/15にPHPMatsuri2013内で発表された講演のスライド

Transcript

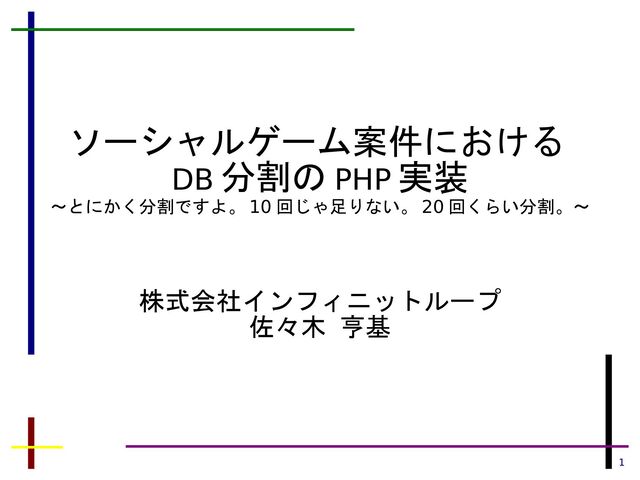

1. 1 ソーシャルゲーム案件における DB 分割の PHP 実装 ～とにかく分割ですよ。 10 回じゃ足りない。 20 回くらい分割。～ 株式会社インフィニットループ 佐々木 亨基
2. 自己紹介 ・佐々木 亨基 ・ゆきこ yukicon ・ Twitter:@yukiconEx ・株式会社インフィニットループ所属 ・札幌 MySQL 勉強会代表 ・ PHP 歴は 4 年くらい ・現在仕事では PHP オンリー ・いい加減な人間なので PHP の緩さは好き
3. インフィニットループについて ・北海道札幌市にあるシステム開発会社 　約 90 名（契約スタッフ・アルバイト含む）で活動中 　社長も含め、ほぼ全員がエンジニア ・主な開発実績（主にサーバサイドを担当） 　ブラウザ三国志 (2009) 　英雄クエスト (2010) 　 Lord of Knights(2012) 　フォトバトラー (2012) 　 Vim 検定 (2012) 　 PHP 検定 (2013) 　その他いろいろ
4. お題目 ▪ はじめに ・ DB 分割とは ・どうして DB 分割なんかするの？ ・ユーザ単位による水平分割 ・ DB 分割のデメリット
5. お題目 ▪ 実装のお話 ・クラス設計 ・使用例 ・エイリアス ・水平分割 ・水平分割された DB への問い合わせ ・トランザクション ・トランザクションの開始 ・コミット ・まとめ
6. DB 分割とは 分割していない DB A テーブル B テーブル C テーブル D テーブル E テーブル F テーブル
7. DB 分割とは 分割した DB A テーブル B テーブル E テーブル F テーブル E テーブル F テーブル E テーブル F テーブル … 垂直分割 ( テーブル単位での分割 ) 水平分割 ( 同テーブルの ID 単位による分割 ) C テーブル D テーブル
8. DB 分割とは 更にそれぞれがマスタスレーブ構成を取る Master Master … 垂直分割 ( テーブル単位での分割 ) 水平分割 ( 同テーブルの ID 単位による分割 ) Slave Slave Slave Master Slave Slave Slave Slave Slave Slave Master Slave Slave Slave Master Slave Slave Slave
9. どうして DB 分割なんかするの？ ▪ 要件 数万～十数万の同時接続数に耐えられるシステム ▪ 案件の特徴 ソーシャルゲーム案件の規模は予測が難しい 突然跳ねる事もあり、正確な規模が見積もれない
10. どうして DB 分割なんかするの？ ・同時接続数万という要求は高い ・さらに予想を上回る可能性もある ・しかしその実さっぱり流行らない可能性もある ・スモールスタート可能 ・かつ困った時にサーバ追加で解決できる構成 つまり スケールアウト可能なシステム構成
11. どうして DB 分割なんかするの？ Web サーバは単純なサーバ追加で対応可能 しかし DB は簡単にはいかない ・・・ ×n Web Web Web Web DB × ？
12. どうして DB 分割なんかするの？ DB のスケールアウトと言えばマスタスレーブ構成 Master Slave Slave Slave ・・・ ×n SELECT UPDATE SELECT SELECT
13. どうして DB 分割なんかするの？ しかしマスタスレーブ構成のマスタサーバは 1 台 マスタサーバの更新性能がネックとなり いずれ限界が来る Master Slave Slave Slave ・・・ ×n SELECT UPDATE SELECT SELECT
14. どうして DB 分割なんかするの？ マスタ 1 台で数万の同時接続数を捌くのは不可能 要件的にマスタスレーブ構成では破綻する
15. どうして DB 分割なんかするの？ ではどうする？ ・ Fusion-io のような超高速ストレージを使う？ 　→用意できるとは限らない 　→導入しても解決しなかった場合に詰む ・ MySQL Cluster を使う？ 　→まだ枯れていない技術という印象 　→制約も多く、導入は怖い
16. どうして DB 分割なんかするの？ マスタスレーブのセットを増やそう ! 　 　　　　 | 　 　＼　　 __ 　　／ 　 　 ＿　（ｍ）　＿ﾋﾟｺｰﾝ 　 　　　　 | ミ | 　 　 ／ 　｀ ´ 　 ＼ 　　　　　 ('A`) 　　　　　ノヽノヽ 　　　　　　　くく
17. ユーザ単位による DB 分割 ユーザ数が増えたなら UserDB を追加 Global が苦しくなったら更に垂直分割をする事で スケールアウト可能 User1 User2 User3 … 水平分割された UserDB ユーザに紐付くデータを一定のルールで振り分けて格納 Global GlobalDB ユーザに紐付かない共通のデータを格納
18. DB 分割のデメリット ▪ 設計でカバーする ・ DB 間を跨いだ JOIN ができない → 冗長なデータの持ち方をしてしまう → マスタデータは全 DB に持つなどして対策 ・水平分割すればするほどパフォーマンスが下がる 　※とにかく分割とかいうタイトルになってますが 　 あんまり分割しちゃダメです、最低限にしましょう
19. DB 分割のデメリット ▪ できるだけライブラリ側で吸収する ・水平分割された DB の串刺し検索が大変 → ユーザ一覧を持ってくるのですら一苦労 ・複数 DB のトランザクション管理が煩雑
20. ここからは実装のお話
21. クラス設計 3 つのクラスから成っている ・ DatabaseAccess 　全 DB 、トランザクションを統括するクラス ・ DatabaseAccessNode 　単一 DB にアクセスするクラス 　マスタスレーブの切り替えも行う 　分割なしならこのクラスのみで完結 ・ DatabaseAccessMultiNode 　水平分割された DB にまとめてアクセスするクラス
22. クラス設計 図にすると Master Master … DatabaseAccess Slave Slave Slave Master Slave Slave Slave Slave Slave Slave Master Slave Slave Slave Master Slave Slave Slave DatabaseAccessNode DatabaseAccessMultiNode
23. 使用例 // singleton なインスタンスを取得 $dba = DatabaseAccess::getInstance(); // グローバル DB から SELECT $dba->getDBAN('global')->select('user_id_tbl'); // 対象ユーザ ID のデータがある DB から SELECT $dba->getDBAN('user', $user_id)->select('user_tbl'); // 複数の対象ユーザ DB から SELECT $dban_arr = $dba->getDBANArr('user', $user_id_arr); $dbam = new DatabaseAccessMultiNode($dban_arr); $dbam->select('user_tbl');
24. 使用例 // singleton なインスタンスを取得 $dba = DatabaseAccess::getInstance(); // グローバル DB から SELECT $dba->getDBAN('global')->select('user_id_tbl'); // 対象ユーザ ID のデータがある DB から SELECT $dba->getDBAN('user', $user_id)->select('user_tbl'); // 複数の対象ユーザ DB から SELECT $dban_arr = $dba->getDBANArr('user', $user_id_arr); $dbam = new DatabaseAccessMultiNode($dban_arr); $dbam->select('user_tbl'); なんか難しい！
25. エイリアス エイリアスをつくって抽象化 class DatabaseAccess { function gb() { // global の DatabaseAccessNode オブジェクトを返す return $this->getDBAN('global'); } function user($user_id) { // user の DatabaseAccessNode オブジェクトを返す return $this->getDBAN('user', $user_id); } : :
26. エイリアス // singleton なインスタンスを取得 $dba = DatabaseAccess::getInstance(); // グローバル DB から SELECT $dba->gb()->select('user_id_tbl'); // 対象ユーザ ID のデータがある DB から SELECT $dba->user($user_id)->select('user_tbl'); // 複数のユーザ DB から SELECT $dba->user_multi($user_id_arr)->select('user_tbl'); だいぶすっきり
27. エイリアス // singleton なインスタンスを取得 $dba = DatabaseAccess::getInstance(); // グローバル DB から SELECT $dba->gb()->select('user_id_tbl'); // 対象ユーザ ID のデータがある DB から SELECT $dba->user($user_id)->select('user_tbl'); // 複数のユーザ DB から SELECT $dba->user_multi($user_id_arr)->select('user_tbl'); // 全ユーザ DB から SELECT $dba->user_all()->select('user_tbl'); 全ユーザ DB 用のエイリアスも用意すると便利
28. 水平分割 ID とサーバ ID をマッピングするテーブルを グローバル DB に作成して管理 CREATE TABLE `id_partition_tbl` ( `id` bigint(20) unsigned NOT NULL AUTO_INCREMENT, `server_id` tinyint(4) unsigned NOT NULL, PRIMARY KEY (`id`), KEY `server_id` (`id`,`server_id`) ) id server_id 1000 1 1001 2 1002 3
29. 水平分割 ID の発行 ( 仮に server_id を 1 で指定 ) INSERT INTO id_partition_tbl (server_id) VALUE (1); SELECT LAST_INSERT_ID(); 　↓ 分割ルールに従ってサーバの割り当て 　↓ テーブルへの登録 UPDATE id_partition_tbl SET server_id = 3 WHERE id = 1000;
30. 水平分割 分割ルール ・テーブルによる管理 必ずテーブルを参照する必要がある server_id をキャッシュするなどの工夫が必要 登録数の少ないサーバに振り分け 各サーバに重みをつけて振り分け 既存データを意図通りに再配置 など柔軟な対応が可能 $server_id = getServerId('id_partition_tbl', $id);
31. 水平分割 分割ルール ・剰余やハッシュによる振り分け 均等にバランシングされる サーバ追加時に既存データの再配置が必要 $server_id = ($id % $server_cnt) + 1;
32. 水平分割 分割ルール ・範囲による振り分け ある程度意図を持ってバランシングできる 既存データに手をいれずサーバ追加が可能 ただし小回りは効かない foreach ($range_arr as $range) { if ($range['min'] <= $id and $id <= $range_info['max']) { $server_id = $range['server_id']; break; } }
33. 水平分割された DB への問い合わせ DatabaseAccessMultiNode クラスにより実現 複数 DB に同じ SQL を投げ、結果をマージ 使用者は複数 DB への問い合わせである事を意識 せず、単一 DB を扱うのと同様に記述する事がで きる // 単一 DB への問い合わせ $dba->user($user_id)->select('user_tbl'); $dba->user($user_id)->update('user_tbl'); // 複数 DB への問い合わせ $dba->user_multi($user_id_arr)->select('user_tbl'); $dba->user_multi($user_id_arr)->update('user_tbl');
34. 水平分割された DB への問い合わせ __call と call_user_func_array によって実装 DatabaseAccessNode クラスに単一 DB へ問い合 わせる処理を追加すると、 DatabaseAccessMultiNode クラスを経由して複 数 DB に問い合わせもする事ができる class DatabaseAccessMultiNode { function __call($func_name, $args = array()) { // 各 DB に対して実行 foreach ($this->dban_arr as $key => $dban) { $tmp_data_arr[] = call_user_func_array(array($dban, $func_name), $args); }
35. 水平分割された DB への問い合わせ レスポンスは型によって処理を振り分ける $tmp_data = reset($tmp_data_arr); if (is_numeric($tmp_data)) { // 数値の場合は和を返す $sum = 0; foreach ($tmp_data_arr as $tmp_data) { $sum += $tmp_data; } return $sum; } else if (is_array($tmp_data)) { // 配列の場合はマージして返す $data = array(); foreach ($tmp_data_arr as $tmp_data) { $data = array_merge($data, $tmp_data); } return $data; : :
36. 水平分割された DB への問い合わせ user_id をキーにした場合 UPDATE は対象レコードが存在しないため問題無いが User1 (1000-1999) User2 (2000-2999) User3 (3000-3999) UPDATE t SET a = a + 100 WHERE user_id IN (1000, 2000, 3000); UPDATE t SET a = a + 100 WHERE user_id IN (1000, 2000, 3000); UPDATE t SET a = a + 100 WHERE user_id IN (1000, 2000, 3000);
37. 水平分割された DB への問い合わせ INSERT は気をつける必要がある User1 (1000-1999) User2 (2000-2999) User3 (3000-3999) INSERT INTO t (user_id, a) VALUES (1000, 0), (2000, 0), (3000, 0); INSERT INTO t (user_id, a) VALUES (1000, 0), (2000, 0), (3000, 0); INSERT INTO t (user_id, a) VALUES (1000, 0), (2000, 0), (3000, 0);
38. 水平分割された DB への問い合わせ INSERT は気をつける必要がある User1 (1000-1999) User2 (2000-2999) User3 (3000-3999) INSERT INTO t (user_id, a) VALUES (1000, 0), (2000, 0), (3000, 0); INSERT INTO t (user_id, a) VALUES (1000, 0), (2000, 0), (3000, 0); INSERT INTO t (user_id, a) VALUES (1000, 0), (2000, 0), (3000, 0); 不要なレコードまで INSERT されてしまう
39. 水平分割された DB への問い合わせ __call による実装は、あくまでも全 DB に同じ クエリを投げているだけ レスポンスも型によって機械的に対応している INSERT のようにそれでは問題がある場合は、 専用メソッドを立てて対応する
40. トランザクション トランザクションは DB 単位でかかるため 管理に気を使わなくてはいけない // 対象のユーザ DB にトランザクション開始 $dba->beginTransactionToUser($user_id); // この更新はグローバル DB への更新のため // トランザクションの対象とならない $dba->gb()->update(); XA トランザクション… うっ…頭が… ( 分離レベルが SERIALIZABLE に限られる、 　挙動が怪しいという事で、ミドルウェアに頼らず 　アプリによる実装としました )
41. トランザクションの開始 複数 DB へのトランザクション開始方法は 2 通り ・最初にまとめて開始してしまう ・必要になった時点で開始する トランザクションが必要な事がわかりきっている場合は最 初にまとめてしまう方が管理が楽かつ簡単 どれか 1 つでもトランザクションがかかっていれば他の DB も更新処理時に自動でトランザクション状態となるオート モードも用意したが、管理できなくなる懸念があったため 使っていない
42. トランザクションの開始 ▪ 最初にまとめて開始してしまう場合 トランザクションは短い方が良い コネクションのコストによって無用にトランザクションが 長くならないようにマスタサーバへのコネクションを行 なってからまとめてトランザクションを開始する // 対象の DB をマスタに接続 $dba->gb()->useMaster(); $dba->user($user_id)->useMaster(); // マスタに接続した DB を一斉にトランザクション開始 $dba->myBeginTransactionToConnectionMaster(); Global User コネクション BEGIN コネクション BEGIN Global User コネクション コネクション BEGIN BEGIN
43. トランザクションの開始 ▪ 必要になった時点で開始する場合 ある DB に対してトランザクションをかけるが、 ある DB に対しては 10 回に 1 回くらいしかトランザクショ ンが必要が無い処理の場合、必要になった時にトランザク ションを開始する 別々のユーザ ID が対象になった際に両方のユーザ ID が同 じ DB に所属している場合など、既にトランザクションが開 始されている事もある // 対象のユーザ DB にトランザクション開始 $dba->beginTransactionToUser($user_id); // たまにしかここに来ないので、ここでトランザクション開始 // 既にトランザクション開始されているならスルーする If ($dba->user($other_user_id)->isTransaction()) { // 同じ DB の場合はここにはこない $dba->beginTransactionToUser($other_user_id); }
44. コミット 各 DB に対してバラバラのタイミングでコミットを行うとつ くりが複雑になり、データ不整合となるバグを引き起こす 可能性が高くなる 悪い例 // グローバル DB をアップデート $dba->gb()->update(); // グローバル DB をコミット $dba->commitToGlobal(); // ユーザ DB をアップデート $dba->user($user_id)->update(); // ユーザ DB をコミット $dba->commitToUser($user_id); ここでエラーが起こるとユーザ DB のみ更新されず データ不整合状態となる Global User UPDATE COMMIT UPDATE COMMIT
45. コミット コミットは必ず処理の最後にまとめて行うようにする 処理の順番によるデータ不整合に気を配る必要が無くなり コーディングの難易度も下がる // グローバル DB をアップデート $dba->gb()->update(); // ユーザ DB をアップデート $dba->user($user_id)->update(); // まとめてコミット $dba->allCommit(); Global User UPDATE UPDATE COMMIT COMMIT
46. コミット まとめてコミットと言っても順番にコミットするだけ いわゆる 2 相コミットではないため、一部がコミットされ てしまうと全体のロールバックは不可能 やはり途中でエラーとなった場合はデータ不整合となる $commited_arr = array(); foreach ($dban_arr as $dban) { $dban->commit(); $commited_arr[] = $dban->database_name; }
47. コミット 途中でコミットがエラーとなった場合は、どの DB がコミッ トされ、どの DB がコミットされていないのかをログに残す } catch (Exception $e) { if (0 < count($commited_arr)) { // 1 度以上コミットしたということはデータ不整合 $uncommited_arr = array(); foreach ($dban_arr as $dban) { if ($dban->isTransaction()) { // トランザクション中なら配列に含める $uncommited_arr[] = $dban->database_name; } } // エラーとなった DB 情報のログを残す logging(sprintf('commit error commited[%s] uncommited[%s]', implode(',', $commited_arr), implode(',', $uncommited_arr))); } }
48. コミット ログを頼りに手で対応する事になってしまうが 実際データ不整合はほとんど起こらず 1 年で 1 回や 2 回という低い頻度のため ログによる対応で問題となった事はない
49. まとめ ・エイリアスを用意 ・複数 DB を束ねて管理するクラスを用意 抽象化は重要 抽象化する事で経験の浅いエンジニアでも扱える ・分割ルールは設計段階で破綻の無いように決めておく 必要であれば独自のルールによる振り分けを実装する ・トランザクションの管理もできるだけ簡単にする ・特にコミットはデータ不整合の起こりやすいポイント ・ 2 相コミットではない ・一部コミットされると全体ロールバックは不可 ・データ不整合はコミット失敗のログを残す事で対応する DB 分割意外となんとかなる でも気をつけるところはちゃんと気をつけないとダメ
