AthenaとCloudWatchで始める低コストなSLOエラーバジェット監視

2023-06-24
Reject Day 2023
https://connpass.com/event/282843/

Transcript

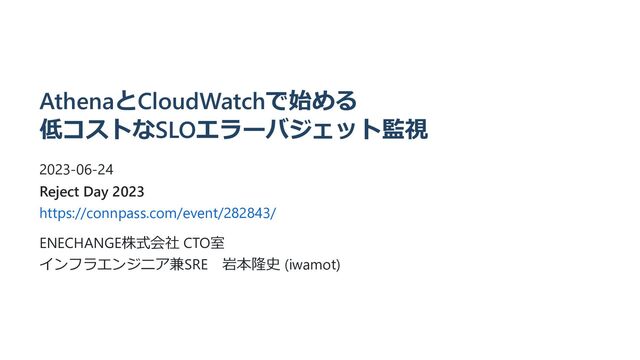

1. AthenaとCloudWatchで始める
   低コストなSLOエラーバジェット監視
   2023-06-24
   Reject Day 2023
   https://connpass.com/event/282843/
   ENECHANGE株式会社 CTO室
   インフラエンジニア兼SRE　岩本隆史 (iwamot)


   View Slide

2. こんな人
   　 　


   View Slide

3. 伝えたいこと
   1. SLOエラーバジェット監視は有益
   2. 監視ツールの利用がベストとは限らない
   3. AWSサービスだけで監視してみよう
   4. 実際に低コストで運用できている


   View Slide

4. SLOエラーバジェット監視は有益


   View Slide

5. 低信頼性はビジネスリスク
   信頼性は、アプリケーションの最も重要な機能です。アプリケーションの信頼性
   が低いと、最終的にはユーザーが離れてしまい、他の機能はすべて意味をなさな
   くなります。
   https://cloud.google.com/architecture/framework/reliability?hl=ja


   View Slide

6. 信頼性の目標＝SLO
   サービスレベル目標（SLO）は、サービスの信頼性の目標レベルを指定します。
   https://cloud.google.com/architecture/framework/reliability/principles?
   hl=ja#service_level_objective_slo


   View Slide

7. エラーバジェット＝100%－SLO
   エラー バジェットは、一定期間における 100% – SLO として計算されます。
   https://cloud.google.com/architecture/framework/reliability/principles?
   hl=ja#error_budget


   View Slide

8. バーンレート＝消費速度
   SLO のバーンレートとは、障害が発生してから、ユーザーがエラーの影響を受
   け、エラー バジェットがすべて消費されるまでの速度を表します。
   https://cloud.google.com/architecture/adopting-slos?hl=ja#slo_burn_rate


   View Slide

9. 複数バーンレートの監視が推奨
   私たちの経験では、複数のバーンレートに基づくアラートはSLOベースのアラー
   トを実装する上で強力な方法であることが分かりました。


   View Slide

10. 複数バーンレートの監視が推奨
    重要度 長期ウィンドウ 短期ウィンドウ バーンレート エラーバジェットの消費
    ページ 1時間 5分 14.4 2%
    ページ 6時間 30分 6 5%
    チケット 3日間 6時間 1 10%


    View Slide

11. 複数バーンレートの監視が推奨
    expr: (
    job:slo_errors_per_request:ratio_rate1h{job="myjob"} > (14.4*0.001)
    and
    job:slo_errors_per_request:ratio_rate5m{job="myjob"} > (14.4*0.001)
    )
    or
    (
    job:slo_errors_per_request:ratio_rate6h{job="myjob"} > (6*0.001)
    and
    job:slo_errors_per_request:ratio_rate30m{job="myjob"} > (6*0.001)
    )
    severity: page


    View Slide

12. 監視ツールの利用がベストとは限らない


    View Slide

13. ある有名ツールは月10万円の見積
    ・ご請求額
    　¥1,213,080 （年額）
    　※税抜きとなります。¥101,090 （月額）


    View Slide

14. New Relicは集計期間が短い
    評価期間は、最大 2 時間のデータの集計をサポートします。
    https://docs.newrelic.com/jp/docs/service-level-management/alerts-slm/


    View Slide

15. 社内実装も一考の価値あり
    監視ツール 社内実装
    コスト △ ○
    柔軟性 △ ○
    実装工数 ○ △


    View Slide

16. Frugality（倹約）は大事
    Frugality
    私たちは少ないリソースでより多くのことを実現します。倹約の精神は創意工
    夫、自立心、発明を育む源になります。スタッフの人数、予算、固定費は多けれ
    ばよいというものではありません。
    https://www.aboutamazon.jp/about-us/leadership-principles


    View Slide

17. AWSサービスだけで監視してみよう


    View Slide

18. 複合アラームで条件式を実装
    特定の条件を満たす場合に、基盤となるメトリクスのアラームが ALARM 状態に
    なる複合アラームを作成できます。
    https://docs.aws.amazon.com/ja_jp/AmazonCloudWatch/latest/monitoring/Create_Com
    posite_Alarm.html


    View Slide

19. 複合アラームで条件式を実装
    expr: (
    job:slo_errors_per_request:ratio_rate1h{job="myjob"} > (14.4*0.001)
    and
    job:slo_errors_per_request:ratio_rate5m{job="myjob"} > (14.4*0.001)
    )
    or
    (
    job:slo_errors_per_request:ratio_rate6h{job="myjob"} > (6*0.001)
    and
    job:slo_errors_per_request:ratio_rate30m{job="myjob"} > (6*0.001)
    )
    severity: page


    View Slide

20. 複合アラームで条件式を実装
    (
    ALARM("example-important-endpoint-availability-2pct-1h")
    AND
    ALARM("example-important-endpoint-availability-2pct-5m")
    )
    OR
    (
    ALARM("example-important-endpoint-availability-5pct-6h")
    AND
    ALARM("example-important-endpoint-availability-5pct-30m")
    )


    View Slide

21. カスタムメトリクスを設計
    AWS CLI または API を使用して、独自のメトリクスを CloudWatch に発行できま
    す。
    https://docs.aws.amazon.com/ja_jp/AmazonCloudWatch/latest/monitoring/publishing
    Metrics.html


    View Slide

22. カスタムメトリクスを設計
    EnvironmentName CriticalUserJourneyName Category TimeWindow MetricName
    prod-example purchase Availability 5m TotalCount
    prod-example purchase Availability 5m BadCount
    prod-example purchase Availability 30m TotalCount
    prod-example purchase Availability 30m BadCount
    prod-example purchase Availability 1h TotalCount
    prod-example purchase Availability 1h BadCount
    prod-example purchase Availability 6h TotalCount
    prod-example purchase Availability 6h BadCount
    prod-example purchase Availability ... ...


    View Slide

23. カスタムメトリクスを設計
    EnvironmentName CriticalUserJourneyName Category Percentile TimeWindow MetricName
    prod-example purchase Latency 5m TotalCount
    prod-example purchase Latency 95 5m BadCount
    prod-example purchase Latency 50 5m BadCount
    prod-example purchase Latency 30m TotalCount
    prod-example purchase Latency 95 30m BadCount
    prod-example purchase Latency 50 30m BadCount
    prod-example purchase Latency ... ... ...


    View Slide

24. AthenaでALBログを集計
    ALB ログには、パーティションスキームを事前に指定できる既知の構造があるた
    め、Athena のパーティション射影機能を使用することで、クエリの実行時間を短
    縮し、パーティション管理を自動化することが可能です。
    https://docs.aws.amazon.com/ja_jp/athena/latest/ug/application-load-balancer-
    logs.html#create-alb-table-partition-projection


    View Slide

25. AthenaでALBログを集計
    クエリ単位でスキャンされたバイト数に対して課金されます。
    https://aws.amazon.com/jp/athena/pricing/


    View Slide

26. AthenaでALBログを集計


    View Slide

27. AthenaでALBログを集計
    WITH params AS (
    SELECT
    ? param_data_point_time,
    ? param_http_method,
    ? param_path,
    ? param_latency_p50_threshold,
    ? param_latency_p95_threshold
    )
    SELECT
    count(*),
    count_if(is_bad_for_availability),
    count_if(NOT is_bad_for_availability AND latency > 0),
    count_if(NOT is_bad_for_availability AND latency > param_latency_p50_threshold),
    count_if(NOT is_bad_for_availability AND latency > param_latency_p95_threshold)
    FROM (
    SELECT
    (elb_status_code >= 500 OR elb_status_code = 429) is_bad_for_availability,
    (request_processing_time + target_processing_time + response_processing_time) latency
    FROM alb_logs_table, params
    WHERE day >= ?
    AND request_verb = param_http_method
    AND regexp_like(url_extract_path(request_url), concat(concat('^', param_path), '$')
    AND date_format(
    from_unixtime(CAST(floor(to_unixtime(from_iso8601_timestamp(time))) AS int) / 300 * 300 + 300),
    '%Y-%m-%d %H:%i:%s'
    ) = param_data_point_time
    ) t, params


    View Slide

28. AthenaでALBログを集計
    AND regexp_like(url_extract_path(request_url), '^' || param_path || '$')


    View Slide

29. RDSでALBログを再集計
    critical_user_journey_name data_point_time
    purchase 2023-05-21 11:35:00
    total_count_for_availability bad_count_for_availability
    35 0
    total_count_for_latency bad_count_for_latency_p50 bad_count_for_latency_p95
    35 15 1
    http_method path latency_p50_threshold latency_p95_threshold month
    POST /orders 0.8 2.0 2023/05


    View Slide

30. RDSでALBログを再集計
    WITH
    params AS (
    SELECT
    TO_TIMESTAMP(%s, 'YYYY-MM-DD HH24:MI:SS') AT TIME ZONE 'UTC' AS param_to_data_point_timestamp,
    %s AS param_critical_user_journey_name
    ),
    durations AS (
    SELECT INTERVAL '30 minutes' AS duration
    UNION ALL
    SELECT INTERVAL '1 hour'
    UNION ALL
    SELECT INTERVAL '6 hours'
    UNION ALL
    SELECT INTERVAL '3 days'
    UNION ALL
    SELECT INTERVAL '28 days'
    )
    SELECT
    SUM(c.total_count_for_availability),
    SUM(c.bad_count_for_availability),
    SUM(c.total_count_for_latency),
    SUM(c.bad_count_for_latency_p50),
    SUM(c.bad_count_for_latency_p95)
    FROM counts_table c, params p, durations d
    WHERE c.critical_user_journey_name = p.param_critical_user_journey_name
    AND c.data_point_time <= p.param_to_data_point_timestamp
    AND c.data_point_time > p.param_to_data_point_timestamp - d.duration
    GROUP BY d.duration
    ORDER BY d.duration


    View Slide

31. Lambdaでメトリクスを発行
    cloudwatch = boto3.client('cloudwatch')
    cloudwatch.put_metric_data(
    Namespace=os.environ['CLOUDWATCH_METRICS_NAMESPACE'],
    MetricData=metric_data
    )


    View Slide

32. ChatbotでSlackに通知


    View Slide

33. ダッシュボードで可視化


    View Slide

34. 実際に低コストで運用できている


    View Slide

35. 構成はシンプル


    View Slide

36. 料金は月51.7USD～


    View Slide

37. 実装期間は2週間


    View Slide

38. 実装期間は2週間


    View Slide

39. 信頼性低下を実際に検知済み


    View Slide

40. 試してよかった。今はこれで充分


    View Slide

41. ご質問は会場やSNSでお気軽に


    View Slide
