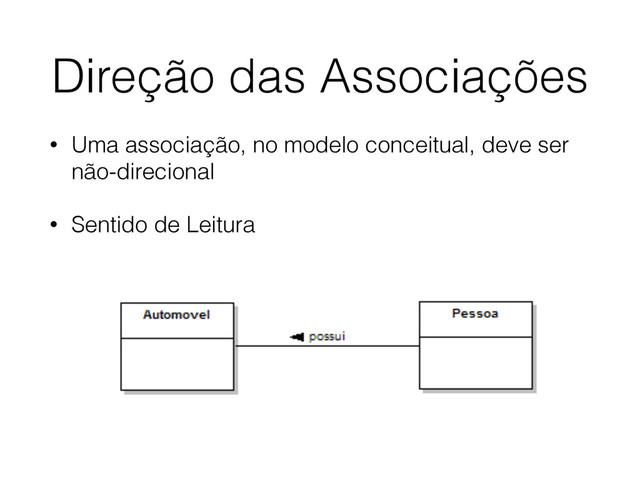

1. Direção das Associações • Uma associação, no modelo conceitual, deve ser não-direcional • Sentido de Leitura
2. Composição
3. Programa 05/09/2014 • Aula Expositiva sobre Modelagem Conceitual • Exercícios em grupo
4. Organização de Conceitos • Estrutural: representando relações de generalização estrutural de conceitos, como por exemplo, Pessoa, generalizando Homem e Mulher. • Associativa: representando relações de papéis associativos entre conceitos, como, por exemplo, Pessoa, podendo representar junto a uma empresa o papel de Cliente ou Funcionário. • Temporal: representando relações entre estados de um conceito e o conceito em si, como, por exemplo, Pessoa e os estados: Criança, Jovem, Adulto e Idoso.
5. Generalização / Herança • Conceitos semelhantes por atributos, que se complementam ou possuem poucas características diferentes.
6. Como não usar
7. Como não usar (2)
8. Estados • Estados são momentos específicos em que um Conceito pode ter uma característica diferente. • Exemplo: Pagamento em Aberto e Pagamento Pago. Ambos são Conceito Pagamento. Modelagem no Quadro
9. Modelagem no Quadro • Um pagamento possui: • Data de vencimento • Valor devido • Data de pagamento • Valor pago
10. Forma Errada (1)!
11. Forma Errada (2)!
12. Forma Correta
13. Agregação Compartilhada
14. Exercícios Práticos
15. CDs (1) • Criar um Banco de Dados para organizar meus CDs • Um CD possui um título e diversas músicas. • Toda música possui um título e uma duração. • Uma música pode ter sido composta por um ou mais compositores. • Uma música pode ser interpretada por um ou mais cantores. • Existem cantores que também são compositores (e vice- versa).
16. Construtora (2) 1. Uma empresa desenvolve projetos de grande porte; 2. Esta empresa está organizada em departamentos, sendo que cada projeto é sempre coordenado por um departamento. 3. Os departamentos possuem empregados que podem ser chefes. 4. Embora um empregado pertença sempre a um departamento, ele pode ser alocado a projetos de outros departamentos.
17. Clínica Médica (3) • Em uma clínica médica trabalham médicos e existem pacientes internados. • Cada médico é identificado pelo seu CRM, possui um nome e recebe um salário na clínica. • Um médico tem formação em diversas especialidades (ortopedia, traumatologia, etc) mas só exerce uma delas na clínica. • Para todo paciente internado na clínica são cadastrados alguns dados pessoais: nome, RG, CPF, endereço, telefone e nascimento. • Um paciente tem sempre um determinado médico como responsável, porém vários outros médicos podem participar do seu tratamento.
