IBM Cloud Code Engine が GA される前に Knative を予習しよう / Pre-larning of IBM Cloud Code Engine

12/4 に IBM Cloud Festa Online 2020 で発表した資料です。

Transcript

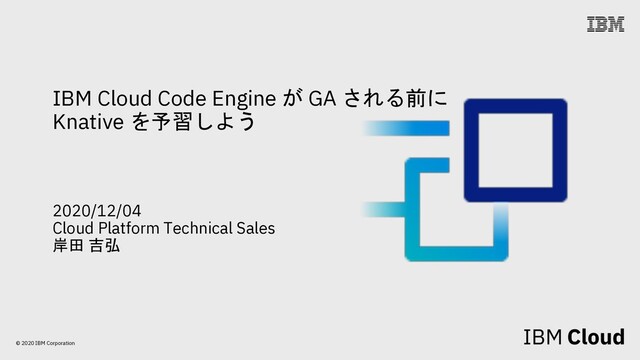

1. IBM Cloud Code Engine が GA される前に Knative を予習しよう 2020/12/04 Cloud Platform Technical Sales 岸田 吉弘 © 2020 IBM Corporation
2. Knative 2 © 2020 IBM Corporation
3. Knative 3 © 2020 IBM Corporation 「モダンなサーバーレスワークロードをデプロイ、管理するためのKubernetes ベースのプラットフォーム」 ( Kubernetes-based platform to deploy and manage modern serverless workloads. ) - Kubernetesの上に構築し、Kubernetesを抽象化 - 開発者がコーディングに集中できるようにする - イベント駆動型のアプリを簡単にデプロイ・管理できる仕組みを提供 https://knative.dev/
4. Knative 構成図 4 © 2020 IBM Corporation Ambassador, Contour, Gloo, Istio, Kong, Kourier Knative Kubernetes Serving Eventing Platform Gateway Primitive
5. Knative の2つのコンポーネント 5 © 2020 IBM Corporation • ゼロスケール可能なHTTPリクエスト・ベースの コンピューティング機能を提供 • コンテナアプリの実行とスケーリング、 トラフィックの管理を実施 • イベント駆動型アプリケーションを構築 するためのデリバリーとサブスクリプションの メカニズムを提供 • 外部のイベントとの連携 Knative Serving Knative Eventing
6. • アプリのデプロイ • コンテナイメージと設定を 1つのバージョンとして管理 • 外部へのアプリ公開 • オートスケール • 負荷やCPUに応じてスケール • 最小でゼロまで • アプリのバージョン管理 • 新バージョンがデプロイされる とトラフィックも自動で変更 • エンドポイントはそのまま • トラフィックの制御 • 専用のURLの付与 Knative Service Revision 1 Revision 1 App v1 Config Endpoint 90% 10% ユーザー Tag Tester Revision 1 Revision 1 Revision 1 Revision 1 App v2 Config App v3 Config Endpoint © 2020 IBM Corporation 6 Knative Serving でできること
7. アプリのデプロイをシンプルに 7 © 2020 IBM Corporation deployment.yaml service.yaml knative-service.yaml Deployment と Service を作成 Service を作成
8. アプリがデプロイされ、外部公開用URLも生成される 8 © 2020 IBM Corporation
9. 裏側では様々な リソースが 作成されている • Deployment • ReplicaSet • Pod • Service • Podmetrics • Virtualservice • Pod Autoscaler • Revision • Route • Service (一部抜粋）
10. アプリを修正してデプロイ 10 © 2020 IBM Corporation value の値を v1 → v2 に変更 エンドポイントは変わらず、 新バージョンのアプリにルーティングされる
11. Revision 11 © 2020 IBM Corporation Knative ではアプリは Revision という単位でスナップショットがとられ、管理される アプリを修正してデプロイすると、Revision が新しく生成される v1をデプロイ v2に変更して 再デプロイ
12. トラフィックの制御 12 © 2020 IBM Corporation 複数の Revision に対してパーセントベースでリクエストを分割できる どの Revision にトラフィックを流すかは Route で管理している v1 v2 90% 10% Route
13. Knative Serving のしくみのまとめ 13 © 2020 IBM Corporation • Knative Service • ワークロードのライフサイクルを管理 • Route と Configuration を管理 • Configuration • Revision を管理 • 最新の Revision 情報をもつ • Revision • アプリコード（コンテナイメージ） と設定（環境変数など）のスナップショット • Route • Revisionに対するHTTPリクエストルーティング の状態を管理 https://knative.dev/docs/serving/
14. Pod のゼロスケール 14 © 2020 IBM Corporation Knative Serviceをデプロイしたあと、しばらく経つと Pod の数が0になる アプリにアクセスすると、再び Pod が生成される
15. オートスケール 15 © 2020 IBM Corporation • Queue Proxy • サイドカーコンテナ • リクエストをユーザーコンテナ (アプリ)に 転送 • リクエスト数と Concurrency の設定値を比較し アプリの処理量を調整 • Autoscaler • Queue Proxy や Activator からメトリクスを収集 • 収集したメトリクスから必要な Pod 数を計算し、 スケールを決定 • Activator • ゼロスケール時、リクエストはActivatorに転送され、 • リクエストが来たらPodを作成するようAutoscalerに 依頼 • Pod が準備できたらリクエストを転送 • Autoscaler と常時 websocket 接続 オートスケールを実現しているコンポーネント https://github.com/knative/serving/blob/master/docs/scaling/SYSTEM.md 定常時のデータの流れ
16. Scaling to and from zero 16 © 2020 IBM Corporation Scale to zero Scale from zero
17. Servingの機能：Podの最小数・最大数の設定 17 © 2020 IBM Corporation • アプリに対して実行する Pod の 最小数と最大数を指定可能 • デフォルトの最小数はゼロ • 最小数を1にすることで、 アプリがスケールインした際に Pod 数がゼロになることを防げる
18. Servingの機能：Podごとの同時処理可能数の設定 18 © 2020 IBM Corporation Pod が同時に処理可能なリクエスト数を指定できる（デフォルト：100） concurrency = 1 concurrency = 10 3 同時リクエストがあった場合 Concurrency を変更することで実行するPod数を変更できる
19. Servingの機能：リクエスト数やCPU使用率によるスケール 19 © 2020 IBM Corporation • デフォルトでは、アプリに対する 同時リクエストが1 Pod あたり 100 を超えると、自動でスケール • CPUの使用率（cpu）や、 1秒あたりのリクエスト数（rps）も メトリクスとして設定が可能
20. Knative Eventing 20 © 2020 IBM Corporation • Broker : • イベントを受け取って、フィルタリングされたものをService(Subscriber)に渡す • Trigger : • Service(Subscriber)に渡したいイベントのフィルター https://knative.dev/docs/eventing/
21. Knative Eventing Sample 21 © 2020 IBM Corporation Event Source Broker Trigger Trigger Trigger Service Service https://knative.dev/blog/2020/05/01/getting-started-with-knative-eventing-using-bitcoin-transaction-data/
22. Event sources 22 © 2020 IBM Corporation Knative自身が提供するイベントソースは13種類（2020/12/04時点） https://knative.dev/docs/eventing/sources/
23. IBM Cloud Code Engine 24 © 2020 IBM Corporation https://www.ibm.com/blogs/solutions/jp-ja/ibm-cloud-code-engine/
24. IBM Cloud Code Engine アーキテクチャ 25 © 2020 IBM Corporation Multi-Tenant Kubernetes (IBM Cloud) knative Istio Developer End Users Function App Container IBM Cloud Code Engine Batch Jobs ... Speed & Ease of Use Control Physical Machines Virtual Machines
25. IBM Cloud Code Engine アーキテクチャ 26 © 2020 IBM Corporation Multi-Tenant Kubernetes (IBM Cloud) knative Istio Developer End Users Function App Container IBM Cloud Code Engine Batch Jobs ... Speed & Ease of Use Control Physical Machines Virtual Machines ？？？
26. Tekton 27 © 2020 IBM Corporation Knative Build は Tekton に移行 Gitからソースコード取得、ソースコードのコンテナイメージへの変換、コンテナレジストリーへの格納 Build Strategy (build mechanism) Dockerfile FROM ... COPY ... RUN ... ENTRYPOINT ... $ docker build ... Buildpacks • コードを解析して 言語を検出 • 言語に合った ビルダーを選択 • ビルドして コンテナイメージ化
27. Code Engine で使える2つのビルドツール 28 © 2020 IBM Corporation A collection of buildpacks - Cloud Native Buildpacks フレームワークを 活用して、イメージのビルドを簡単、 高性能、安全に実施 - 言語、ランタイム、フレームワークは継続 的にパッチが当てられ、脆弱性やアップ デートに対応 A tool to build container images - Dockerfile からコンテナイメージをビルド - Dockerfile 内の各コマンドをユーザ空間内 のみで実行 - Docker デーモンを簡単に、あるいは安全 に実行できない環境でのコンテナイメージ のビルドを可能にする （標準的なKubernetesクラスタなど） https://github.com/paketo-buildpacks https://github.com/GoogleContainerTools/kaniko
28. まとめ 30 © 2020 IBM Corporation • Knative • モダンなサーバーレスワークロードをデプロイ、 管理するためのKubernetes ベースのプラットフォーム • Serving • コンテナアプリの実行とスケーリング • ネットワーク制御 • Eventing • 外部イベントとの連携 • Knative のマネージド・サービスとして IBM Cloud Code Engine をリリース • Source-to-Image 機能を提供 • Buildpack (Paketo) • Dockerfile (Kaniko) • 現在ベータ版が提供中。無料で使えます！
