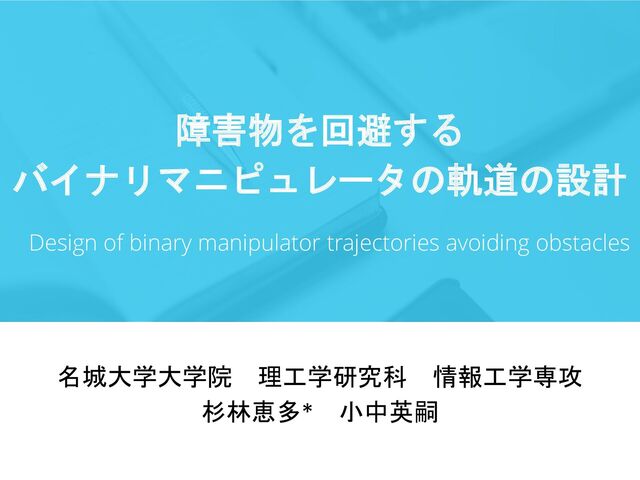

  1. 障害物を回避する
    バイナリマニピュレータの軌道の設計
    名城大学大学院 理工学研究科 情報工学専攻
    杉林恵多* 小中英嗣
    Design of binary manipulator trajectories avoiding obstacles

    View Slide

  2. 目次
    バイナリマニピュレータ
    先行研究について
    研究背景
    課題
    研究目的
    提案手法のアルゴリズム
    実験条件
    実験結果
    まとめ
    1
    研究目的
    2
    提案手法
    3
    数値実験
    4
    結論
    5

    View Slide

  3. 目次
    バイナリマニピュレータ
    先行研究について
    研究背景
    課題
    研究目的
    提案手法のアルゴリズム
    実験条件
    実験結果
    1
    研究目的
    2
    提案手法
    3
    数値実験
    4
    結論
    5 まとめ

    View Slide

  4. バイナリマニピュレータ
    [1] 小中英嗣,バイナリマニピュレータ・ハイブリッドマニピュレータ,計測と制
    御,Vol56,No7,pp503-508,2017
    各アクチュエータが伸びと縮みの二値のみの状態をとりうる
    マニピュレータ

    View Slide

  5. バイナリマニピュレータの問題点
    伸縮長を変化せることで手先の到達点の分布が変化
    手先の到達点は離散的な分布
    目標位置とは常に誤差が生じる
    バイナリアクチュエータの伸縮
    長を設計し、目標位置との誤差
    をできるだけ小さくする

    View Slide

  6. 先行研究
    様々な作業領域に対して、領域内をくまなく均一に覆うことのできる
    バイナリマニピュレータの設計が可能
    1つの作業領域を定義したとき
    (先行研究[2])
    2つの作業領域を定義したとき
    (先行研究[3])
    [2] 杉林恵多,小中英嗣,進化計算を用いた三次元バイナリマニピュレータ
    の設計,信学技報,Vol.122,no.435,MSS2022-89,pp126-131,2023.
    [3] Keita Sugibayashi, Eiji Konaka,Design of three-dimensional
    binary manipulators based on the KS statistic and maximum empty
    circles, IECON2023, (Accept for presentation)

    View Slide

  7. 目次
    バイナリマニピュレータ
    先行研究について
    研究背景
    課題
    研究目的
    提案手法のアルゴリズム
    実験条件
    実験結果
    1
    研究目的
    2
    提案手法
    3
    数値実験
    4
    結論
    5 まとめ

    View Slide

  8. 課題
    マニピュレータがピックアンドプレイスを考慮して作業する場合、
    2つの作業する領域の間に障害物が存在することがある。
    先行研究[3]で、2つの作業領域内
    をくまなく均一に覆うことが可能

    View Slide

  9. 課題
    マニピュレータがピックアンドプレイスを考慮して作業する場合、
    2つの作業する領域の間に障害物が存在することがある。
    先行研究[3]では、障害物が考慮
    されていない
    先行研究[3]で、2つの作業領域内
    をくまなく均一に覆うことが可能

    View Slide

  10. 課題
    マニピュレータがピックアンドプレイスを考慮して作業する場合、
    2つの作業する領域の間に障害物が存在することがある。
    先行研究[3]では、障害物が考慮
    されていない
    バイナリマニピュレータが障害
    物を回避して、目標位置まで作
    業することができる
    先行研究[3]で、2つの作業領域内
    をくまなく均一に覆うことが可能

    View Slide

  11. 研究目的
    設計
    障害物を回避し、初期位置から目標位置までの移動がで
    きるバイナリマニピュレータの設計
    作業領域内のみを通り、障害物を回避しつつ作業領域内
    で移動する手先の軌道およびそれを生成する各アクチュ
    エータの伸縮状態を求める。
    障害物を回避する手先の軌道を求める提案手法
    目的

    View Slide

  12. 目次
    バイナリマニピュレータ
    先行研究について
    研究背景
    課題
    研究目的
    提案手法のアルゴリズム
    実験条件
    実験結果
    1
    研究目的
    2
    提案手法
    3
    数値実験
    4
    結論
    5 まとめ

    View Slide

  13. 障害物を回避する軌道を求める提案手法
    障害物を考慮して作業領域を定義する
    (黒い点線の2つの円の間を作業領域とする)
    障害物

    View Slide

  14. 障害物を回避する軌道を求める提案手法
    障害物を考慮して作業領域を定義する
    (黒い点線の2つの円の間を作業領域とする)
    障害物

    View Slide

  15. 障害物を回避する軌道を求める提案手法
    手先の到達点を求める

    View Slide

  16. 障害物を回避する軌道を求める提案手法
    作業領域内にある手先の到達点を求める

    View Slide

  17. 障害物を回避する軌道を求める提案手法
    作業領域内にある手先の到達点から
    無向グラフを構成する
    バイナリマニピュレータの姿勢が1ビットのみ
    異なるノード同士をエッジで繋げる

    View Slide

  18. 障害物を回避する軌道を求める提案手法
    作業領域外を通る
    手先の軌道を調べる
    (赤色の直線:作業領域外を通る手先の軌道)
    (緑色の直線:作業領域内を通る手先の軌道)

    View Slide

  19. 障害物を回避する軌道を求める提案手法
    それぞれの手先の軌道に対して、軌道の線を細分化して、それら全
    ての点が作業領域内にあるかを調べる手先の軌道を調べる
    (赤色の直線:作業領域外を通る手先の軌道)

    View Slide

  20. 障害物を回避する軌道を求める提案手法
    1つでも作業領域外に点がある辺を全て削除し、
    新しい無向グラフを構成する
    (緑色の直線:作業領域内を通る手先の軌道)

    View Slide

  21. 目次
    バイナリマニピュレータ
    先行研究について
    研究背景
    課題
    研究目的
    提案手法のアルゴリズム
    実験条件
    実験結果
    1
    研究目的
    2
    提案手法
    3
    数値実験
    4
    結論
    5 まとめ

    View Slide

  22. 実験条件
    𝑩 = 𝟒のバイナリマニピュレータの伸縮長を求める
    先行研究[2]、[3]の条件と同じにする
    進化計算のパラメータ
    バイナリアクチュエータの基準長を8、伸縮の範囲を(0,2)
    バイナリマニピュレータの正三角形の板の一辺の長さを6
    バイナリマニピュレータのパラメータ
    中心(0,0,30)の半径5、幅が2のトーラス構造
    (トーラス構造…ドーナツ型の構造)
    作業領域のパラメータ

    View Slide

  23. 実験結果
    第1世代の最良の個体 第500世代の最良の個体
    進化計算を用いて得られた第1世代の最良の個体と第500世代
    の最良の個体の手先の到達点
    第500世代の方が作業領域内をくまなく均一に覆うことができている

    View Slide

  24. 実験結果
    第500世代の最良の個体に対して、作業領域
    外にある手先の到達点を取り除く
    作業領域外の到達点を取り除く前 作業領域外の到達点を取り除いた後

    View Slide

  25. 実験結果
    提案手法を利用していない場合の
    バイナリマニピュレータの手先の軌道

    View Slide

  26. 実験結果
    提案手法を利用した場合の
    バイナリマニピュレータの手先の軌道

    View Slide

  27. 実験結果
    提案手法を用いた場合、手先の軌道が全て作業領域内にある
    障害物を回避して目標位置まで作業することができる

    View Slide

  28. 目次
    バイナリマニピュレータ
    先行研究について
    研究背景
    課題
    研究目的
    提案手法のアルゴリズム
    実験条件
    実験結果
    1
    研究目的
    2
    提案手法
    3
    数値実験
    4
    結論
    5 まとめ

    View Slide

  29. まとめ
    • 本研究では、バイナリマニピュレータの手先の到達点から、
    バイナリアクチュエータのそれぞれの伸縮の状態を求める。
    • 作業領域内で障害物を回避し、初期位置から目標位置まで作
    業できるバイナリマニピュレータの手先の軌道を求めることが
    できた。

    View Slide

  30. 参考文献
    1. 小中英嗣,バイナリマニピュレータ・ハイブリッドマニピュレータ, 計測と
    制御,Vol.56, No.7, pp.503-508, (2017).
    2. 杉林恵多,小中英嗣,進化計算を用いた三次元バイナリマニピュレータの設
    計,信学技報,Vol.122,no.435,MSS2022-89,pp126-131,2023.
    3. Keita Sugibayashi, Eiji Konaka, Design of three-dimensional binary
    manipulators based on the KS statistic and maximum empty circles,
    IECON2023, (Accept for presentation)

    View Slide

  31. ご清聴頂き、ありがとうございました

    View Slide
