Atelier OpenStreetMap - Angers (07/12/2012)

Transcript

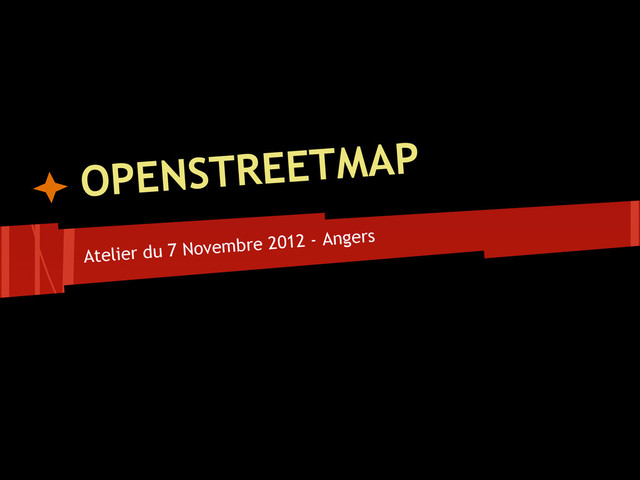

1. OPENSTREETMAP Atelier du 7 Novembre 2012 - Angers
2. Définition OpenStreetMap est un projet qui a pour but de constituer une base de données cartographiques libre du monde (permettant par exemple de créer des cartes sous licence libre), en utilisant le système GPS et d'autres données libres. Il a été initié en juillet 2004 par Steve Coast au University College de Londres. Par l'utilisation de moyens informatiques basés sur Internet qui permettent l'intervention et la collaboration de tout utilisateur volontaire... Source : wikipédia
3. Collecter • Traces GPS • Photos satellites (Bing, Yahoo) • Cadastre (Dispo sur jOSM) • Walking papers (Carte papier + flashcode)
4. Modifier Potlatch 2 jOSM MOBILE iLOE Vespucci Flash Java iOS (iPhone/iPad) Android
5. Exploiter api/0.6/node/:id api/0.6/way/:id api/0.6/relation/:id
6. Utiliser Possibilités infinies !!! • Logiciel de guidage • Simulateur • Carte dédiée à un usage ◦ Cyclable (OpenCycleMap) ◦ Transport en commun (Bus, Tram, Metro, Vélos) ◦ Randonnée (reliefs + sentier) ◦ Secourisme • ... et surtout ETC...
7. HAITI 12/01/2010 • H+6 : Démarrage du projet OSM Haïti • J+1 : Collecte sur place des points de destructions/campements etc ... • J+2 : GeoEye founi les images satellites • J+7 : Appel au contributeurs pour OSM (même Google !) • J+21 : Port au Prince entièrement cartographié ! Carte comportant campements, bâtiments détruits, obstacles sur la route etc Téléchargeable sur appareil de guidage GPS Garmin pour les secours (Croix Rouge) http://wiki.openstreetmap.org/wiki/WikiProject_Haiti
8. 3 types de données • Noeuds (node) • Chemins (way) • Relations (relation)
9. Noeud (node) • Element de base de toute la structure d'OSM • Défini par sa latitude/longitude (/altitude) • Permet par exemple de représenter une cabine téléphonique, un arrêt de bus... (tag) • Nécessaire à la définition d'un chemin (way) <osm> <node id="1996671054" version="3" changeset="13743248" lat="47.4681369" lon=" -0.5260996" user="kwiky" uid="998606" visible=" true" timestamp="2012-11-04T08:40:05Z"> <tag k="bus" v="yes"/> <tag k="highway" v="bus_stop"/> <tag k="name" v="Espace Anjou"/> <tag k="public_transport" v="stop_position"/> </node> </osm> Source : http://wiki.openstreetmap.org/wiki/FR:Node
10. Chemin (way) • Suite ordonnée de noeuds (nd) • Permet par exemple de représenter une rue, une rivière... (tag) • Un chemin fermé (premier et dernier noeud identiques) permet aussi de représenter une surface (parc, canton, bâtiments, etc...) <osm> <way id="187178826" visible="true" timestamp="2012-10- 23T11:45:26Z" version="1" changeset="13604449" user=" kwiky" uid="998606"> <nd ref="1046114502"/> <nd ref="1803706076"/> <nd ref="1803706051"/> <nd ref="1803706093"/> <tag k="access" v="yes"/> <tag k="bicycle" v="yes"/> <tag k="cycleway" v="lane"/> <tag k="foot" v="yes"/> <tag k="highway" v="secondary"/> <tag k="maxspeed" v="50"/> <tag k="motor_vehicle" v="yes"/> <tag k="name" v="Boulevard Foch"/> <tag k="oneway" v="yes"/> <tag k="surface" v="asphalt"/> </way> </osm> Source : http://wiki.openstreetmap.org/wiki/FR:Glossary
11. Relation (relation) • Ensemble composé de noeuds de chemins et d'autres relations (member) • Permet par exemple de représenter une ligne de bus (tag) <osm> <relation id="2552428" ...> <member type="way" ref="23571075" role=""/> <member type="node" ref="1996671054" role="stop"/> <member type="way" ref="189019955" role=""/> <member type="way" ref="189020201" role="platform"/> ... <tag k="colour" v="#ec008d"/> <tag k="from" v="Espace Anjou"/> <tag k="name" v="Bus 9 : Espace Anjou => Eventard"/> <tag k="network" v="Irigo"/> <tag k="operator" v="Keolis"/> <tag k="ref" v="9"/> <tag k="route" v="bus"/> <tag k="to" v="Eventard"/> <tag k="type" v="route"/> </relation> </osm> Source : http://wiki.openstreetmap.org/wiki/FR:Glossary
12. Structure d'une ligne de bus
13. Merci steve.grosbois@gmail.com @kwiky
