2019年11月8日(金)にコワーキングスペース秋葉原Weeybleにて開催された、『AWSパターン別構築・運用ガイド 輪読会』で発表した資料です。事前公開版から一部改定を行いました。

Transcript

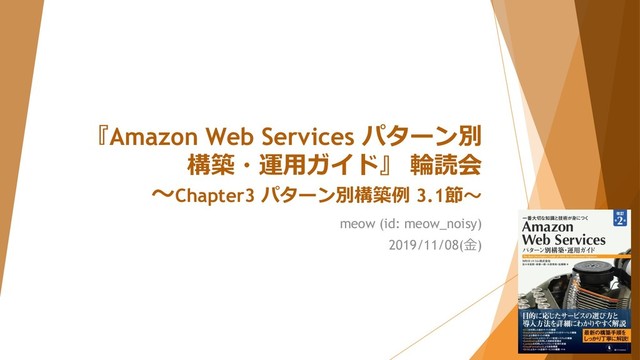

1. 『Amazon Web Services パターン別 構築・運用ガイド』 輪読会 ～Chapter3 パターン別構築例 3.1節～ meow (id: meow_noisy) 2019/11/08(金)
2. このスライド  本の補足資料の位置付けです  具体的な手順は本を御覧ください  ちなみに、私の本のバージョンは改定2版の初版第 3刷です  本の表記に違いがあるかもしれないので、予めご承知お きください
3. 3章の内容  2章までで、VPC、EC2、ELBの構築のノウハウを 学んだ  本章では、それらを組み合わせて、Webサービス をよくある構成(パターン)で実現する方法を学ぶ
4. 今日の内容(9つある節の1つまで)  3-1 EC2を利用した動的サイトの構築  3-2 Elastic Beanstalkによる構築レスな動的サイト  3-3 S3による静的サイトのサーバレス構築  3-4 Auto Scalingによる自動スケーリングシステム の構築  …  3-1は丁寧にやったほうがいい気がするので 章を３回分にわける
5. 3-1 EC2を利用した動的サイトの構築
6. 3-1  ブログサービスである『WordPress』を自分で構 築する  ねらいは、クラウドサービスの便利さを体験すること  基本的な流れは2章と同じ  VPC、サブネット、インターネットゲートウェイ  追加要素  RDS
7. AWS Cloud VPC Internet Internet gateway Availability Zone(ap-northeast-1a) Availability Zone(ap-northeast-1c) Public subnet Private subnet Amazon RDS instance Private subnet Amazon RDS instance Amazon EC2 構成 EC2にApache、その上にwordpressを乗せる
8. AWS Cloud VPC Internet Internet gateway Availability Zone(ap-northeast-1a) Availability Zone(ap-northeast-1c) Public subnet Private subnet Amazon RDS instance Private subnet Amazon RDS instance Amazon EC2 構成 EC2にApache、その上にwordpressを乗せる
9. VPC(p.183)  WordPress用のものを作る  2章をやられた方は、IPアドレスが”10.1.0.0/16” と若干異なることに注意
10. サブネット(p.185)  異なるアベイラビリティーゾーン2つにそれぞれ パブリック用NW1つ、プライベート用NW1つをつくる  WP-PublicSubnet-A  WP-PrivateSubnet-A  WP-PublicSubnet-C  WP-PrivateSubnet-C  パブリックはEC2、プライベートはRDS用  なぜ、IPを間をあけて割り振ったのかはわからなかった  10.1.11.0/24の次が10.1.15.0/24
11. インターネットゲートウェイ(p.187)  さっき作ったVPCにアタッチするだけ
12. ルートテーブル(p.189)  作成したら、パブリックサブネットと関連付け(WP- PublicSubnet-{A,C})  「送信先」と「ターゲット」の違いが分かってない  おそらく、「送信先」は、サブネットに流入するパケットのうち、 監視したいパターンをCIDR表記で書いている  ターゲットは、「送信先」のパケットをどこに送るか(?)  p.190で0.0.0.0/0とigw-…を追加しているのは、パブリッ クサブネットが(アウトバウンドのために)インターネット に接続できるようにするためだと思われる  ルートテーブルとは何かに関しては下記のサイトがわかり やすい  http://awsinfra.site/2018/05/29/post-236/
13. セキュリティグループ(3-1節版)  Webサーバ用のDMZ(どのIPからのアクセスも受け 付ける)  SSH用; 本とは異なるが、ソースは「マイIP」を選択  HTTP: 本(p.193)と異なり、ポートを8080に設定できな い。80でよい。ソース(許可アクセス元)は「任意の場 所」を選択  8080にすると、後でApacheをいじらないといけなくなる  DBサーバ用  ソースをDMZからに絞る。  また、ポートも3306を設定
14. DBサブネットグループ  VPC上にRDSを起動するときは、DBサブネットグ ループを作成する必要がある  RDSのダッシュボードから作る  すでに作っている、サブネット(WP- PrivateSubnet-{A, C})と紐付ければよい  サブネットとなにか違う?
15. RDSインスタンスの作成(p.197)  本と表記が異なる  RDS > データベース > データベースの作成  その後の画面が、デフォルトでは、本とUIが異な るので、ブラウザ上部の「元のインターフェイス に切り替えます」をクリックすれば、本の通りに 進められる
16. EC2内にミドルウェアをインストール sudo yum install php php-mysql php-gd php-mbstring –y sudo yum install mysql -y # wordpressの取得 wget -O /tmp/wordpress-4.9.4-ja.tar.gz https://ja.wordpress.org/wordpress-4.9.4-ja.tar.gz # 圧縮ファイルの解凍 sudo tar zxf /tmp/wordpress-4.9.4-ja.tar.gz -C /opt # シンボリックリンクをはる sudo ln -s /opt/wordpress/ /var/www/html/ #所持者が nobody nfsnobody になっているので sudo chown -R apache:apache /opt/wordpress/ # EC2インスタンス起動時に起動できるようにする sudo chkconfig httpd on # Apacheの起動 sudo service httpd start # Apacheの設定を更新(これをしないと、次回のインスタンス起動時にApacheが自動的に立ち上がらない) sudo service httpd restart EC2にTeratermなどでssh接続(p.153～参照)後、下記のコマンドを実行
17. MySQLのセットアップ  同じくEC2内でmysqlクライアントを呼び出す mysql -u root -p -h [あなたのRDSエンドポイント] # ここで、RDS作成時のパスワードを入力 CREATE USER 'wordpress-user'@'%' IDENTIFIED BY 'wordpress'; CREATE DATABASE wordpress; GRANT ALL PRIVILEGES ON wordpress.* TO "wordpress-user"@"%"; FLUSH PRIVILEGES;
18. WordPressにアクセス(p.206)  http://<EC2インスタンスのパブリック DNS>/wordpress/wp-admin/install-php  本のような、WordPressの設定画面が出たら成功
19. ロードバランシングする(p.208) AWS Cloud VPC Internet Internet gateway Availability Zone(ap-northeast-1a) Availability Zone(ap-northeast-1c) Public subnet Private subnet Amazon RDS instance Private subnet Amazon RDS instance Amazon EC2 Elastic Load Balancing Public subnet Amazon EC2 複数(2つ)のWordPressサーバを立て、かつ、ELBをつけて、アクセスの分散をする
20. EC2インスタンスの複製 1. EC2インスタンスのスナップショット(AMI)をとる 2. AMIから別のAZにEC2インスタンスを起動  サブネットをWP-PublicSubnet-Cにする以外は一緒
21. ELBの設置  本の手順通りにやればできる
22. WordPressの設定変更  WordPressの管理画面を開く  WordPressアドレスとサイトアドレスを、ELBの DNSに変更する  設定すると、再ログインを求められる
23. スティッキーセッション  今までの設定を行うと、ELBのDNSからAP-A,もし くはAP-CのどちらかのWordPressサーバにランダ ムでアクセスすることになる  しかし、サーバ間でセッションを共有しているわ けではないので、異なるサーバにアクセスするか もしれない  そこで、セッションとリクエスト先のサーバを結 びつけ、今後アクセスするサーバを固定するのが スティッキーセッション
24. スティッキーセッションの本の記載 の注意  p.218の下で、ELBでアクセスが振り分けられてい るのを確認する項目があるが、スティッキーセッ ションを張っているので、アクセス先サーバは基 本固定  維持時間設定はp.217上部で30分としているので、 確認できるのは30分後になる  異なるブラウザでアクセスすると確かめられるは ず(未検証)
25. セキュリティグループの変更  現在は、EC2のDNSからそのままサーバにアクセス できる  ELBを設置したので、その受け口はいらない。  なので、HTTP元を0.0.0.0/0で通している部分を、 ELBのみにする
26. HTTPSでのアクセス  通信のセキュリティを高めるために、HTTPSで接続す るようにする。  証明書さえ用意すればELBには簡単にHTTPS接続でき る  自己証明書  本来は自分の作った鍵を認証局に登録する必要があるが、料 金がかかるので、自分で「この鍵は本物ですよ」と認証する  いわゆるオレオレ証明書  (参考)ELBにおいては、無料でSSL証明書を発行できる  https://www.skyarch.net/blog/?p=7942
27. 鍵、証明書の作成  opensslコマンドのあるOSで作成する  私は、windowsで行うのは面倒と判断し、VMのLinuxで 作った
28. ELBへ証明書の設定  UIが若干違う  ELBのリスナーページを開く  プロトコル:ポート HTTPS:443  セキュリティポリシー: ELBSecurityPolicy-2016-08  デフォルトのSSL証明書: インポート  インポート先: ACM  証明書のプライベートキー: .keyファイルの中身をコピペ  証明書本文: .crtの中身をコピペ  証明書チェーン: 未記入
29. ELBのセキュリティグループの更新  HTTPSを受け付けるようにする  このあと、WordPressでhttps接続が可能になる。 ただし、自己証明書なので警告画面が出る。
30. [補足]Marketplace  第三者が構築したAMIを利用できる  RedmineやGitLabを自分でEC2に入って設定することな く、すぐにインスタンスを起動できる  今、構築したwordpressのAMIもある  ただし、利用料金がインスタンス利用コストに加えてか かることに注意
31. おかたづけ  EC2  ELB(ロードバランサ)  S3  RDS  ・・・くらいを落としておけば、 そんな大きな課金額にはならないはず この記載が本にほしい所
32. ご清聴ありがとうございました 謝辞: 本スライドは以下の勉強会参加者の方々と議論したうえで作成 しました。ご協力感謝いたします。
