電子工作はじめの一歩

自己紹介パーティーハード株式会社 Webエンジニア X : mstmst37 生まれも育ちも清水趣味：キャンプ皆川将人

マイコンってプログラムによって条件判断し、信号の足の電気をON/OFF制御する。・むずかしそう・イメージつかない・どこから手をつけていいかわからない・ノイズとか見えない物がこわい電子工作はじめの一歩

マイコンってプログラムによって条件判断し、信号の足の電気をON/OFF制御する。・むずかしそう・イメージつかない・どこから手をつけていいかわからない・ノイズとか見えない物がこわい電子工作はじめの一歩不安しかない

しかーし

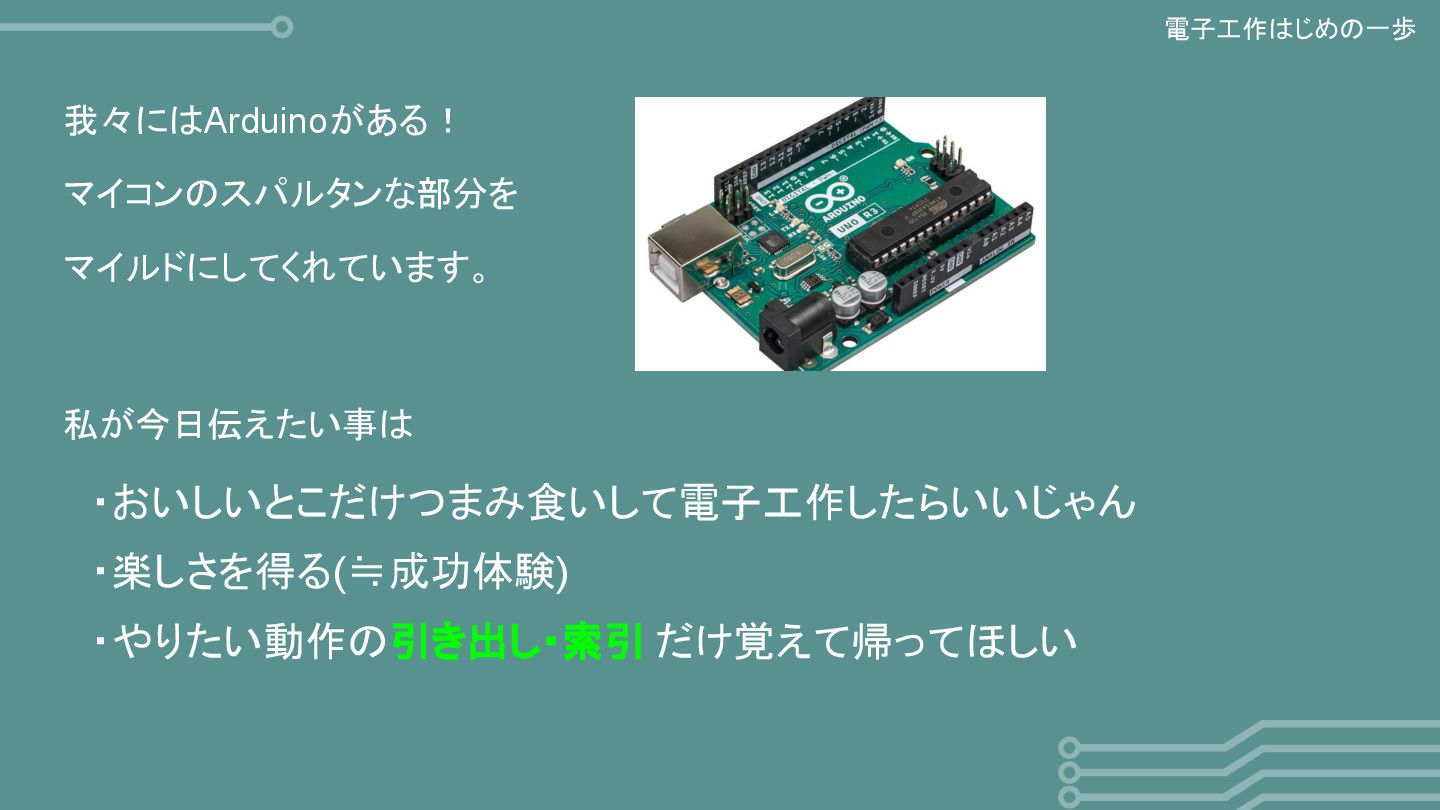

私が今日伝えたい事は　・おいしいとこだけつまみ食いして電子工作したらいいじゃん　・楽しさを得る(≒成功体験) 　・やりたい動作の引き出し・索引だけ覚えて帰ってほしい電子工作はじめの一歩我々にはArduinoがある！マイコンのスパルタンな部分をマイルドにしてくれています。

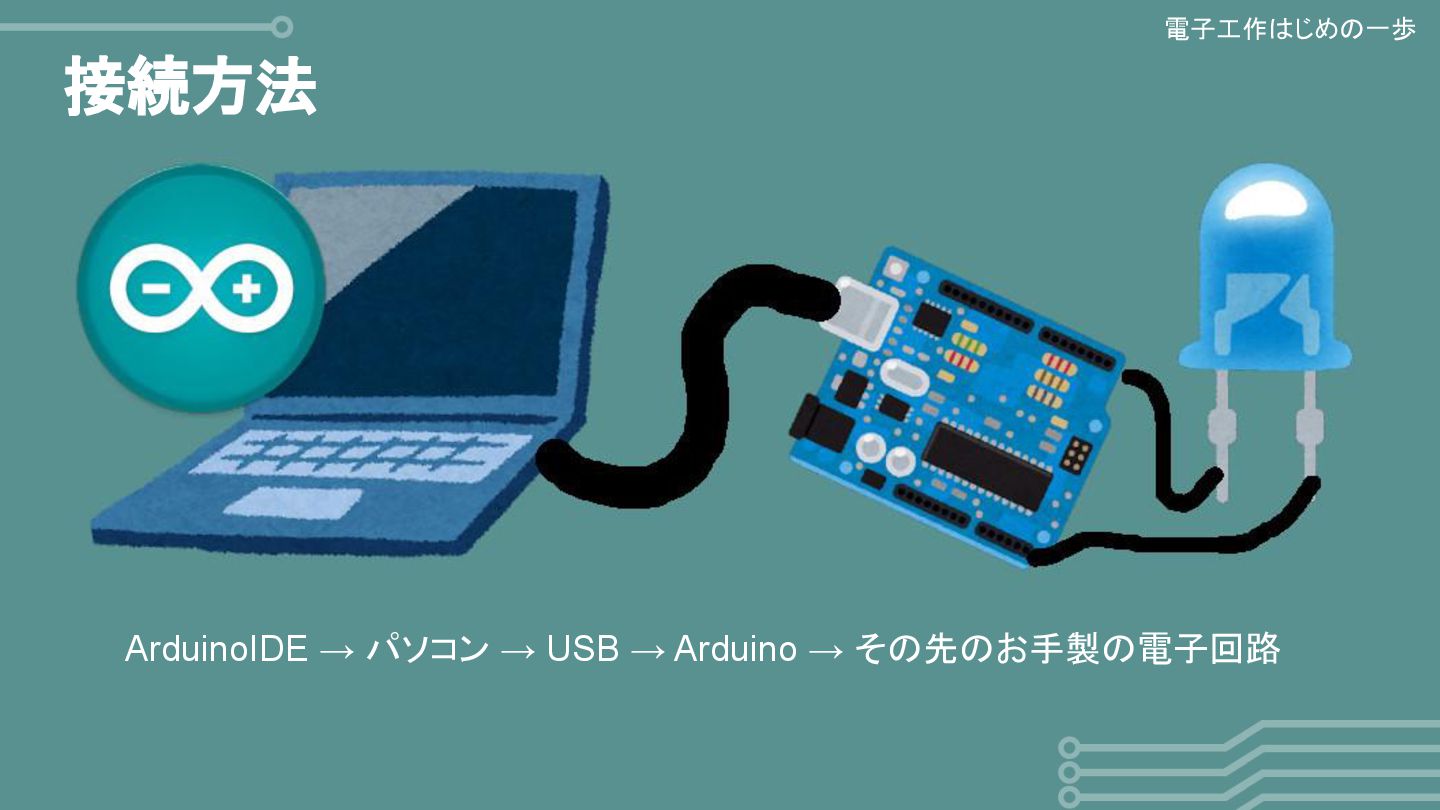

接続方法 ArduinoIDE → パソコン → USB → Arduino → その先のお手製の電子回路
電子工作はじめの一歩

ここから、やりたい事の引き出し・索引です電子工作はじめの一歩

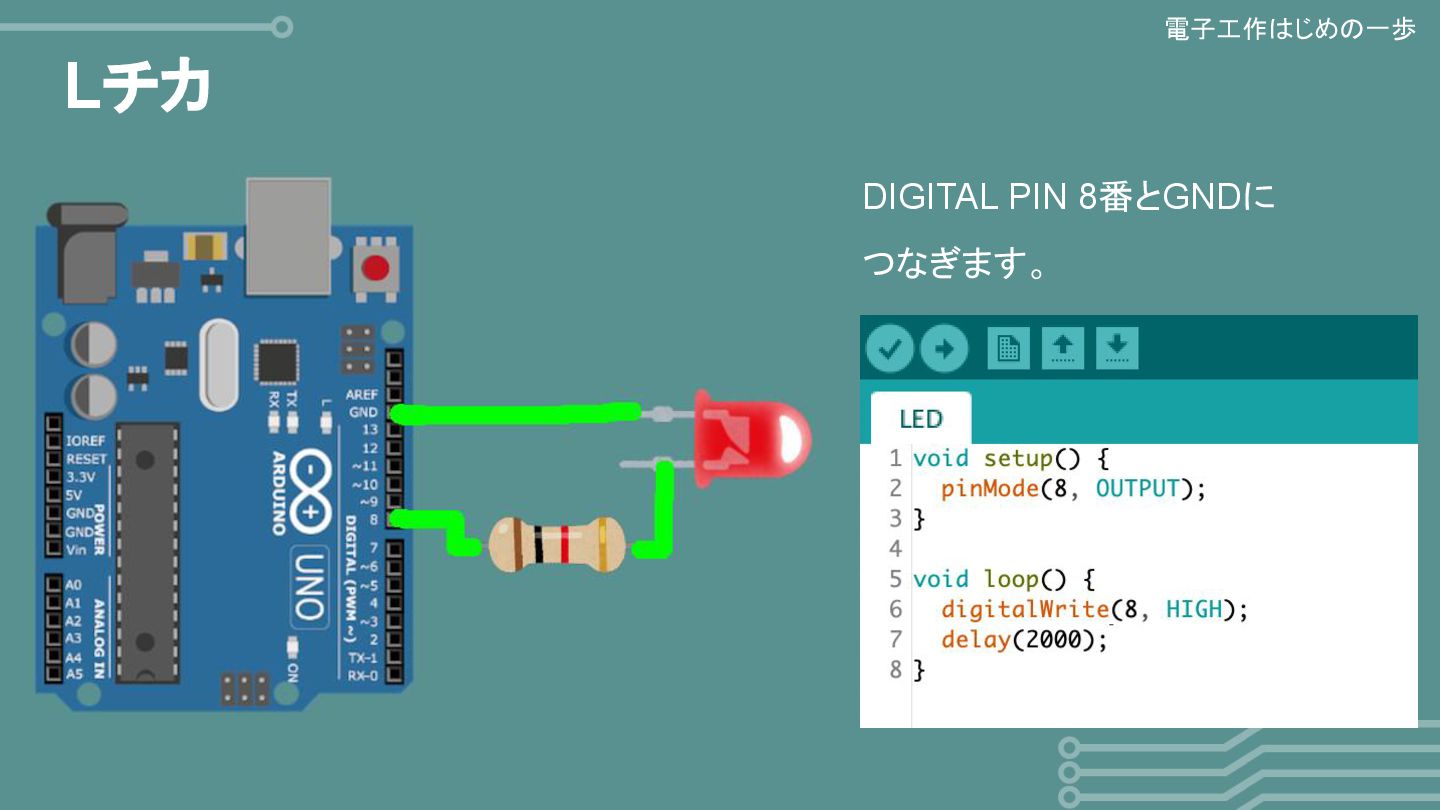

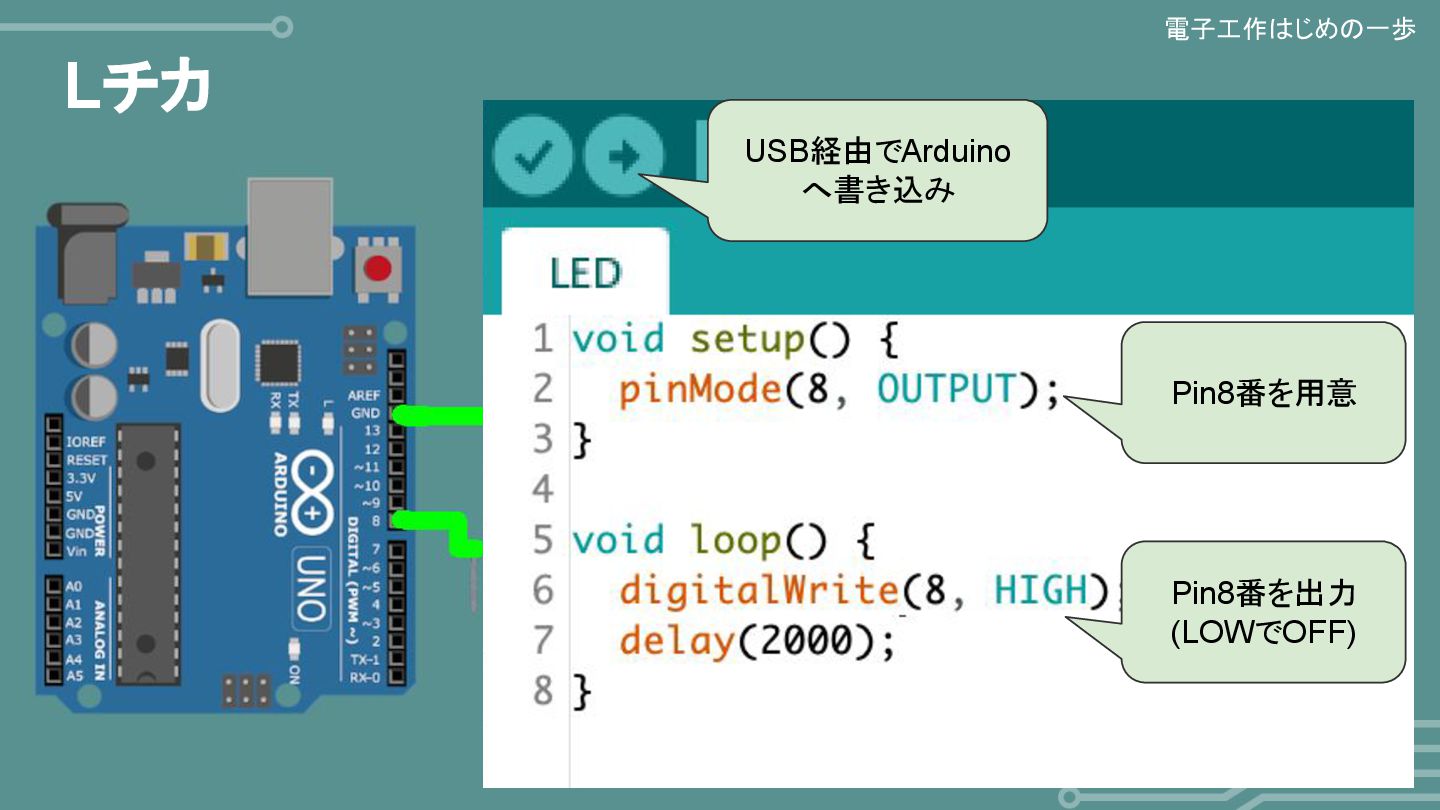

Lチカ DIGITAL PIN 8番とGNDにつなぎます。電子工作はじめの一歩

Lチカ DIGITAL PIN 8番とGNDにつなぎます。電子工作はじめの一歩 Pin8番を用意 Pin8番を出力 (LOWでOFF) USB経由でArduino
へ書き込み

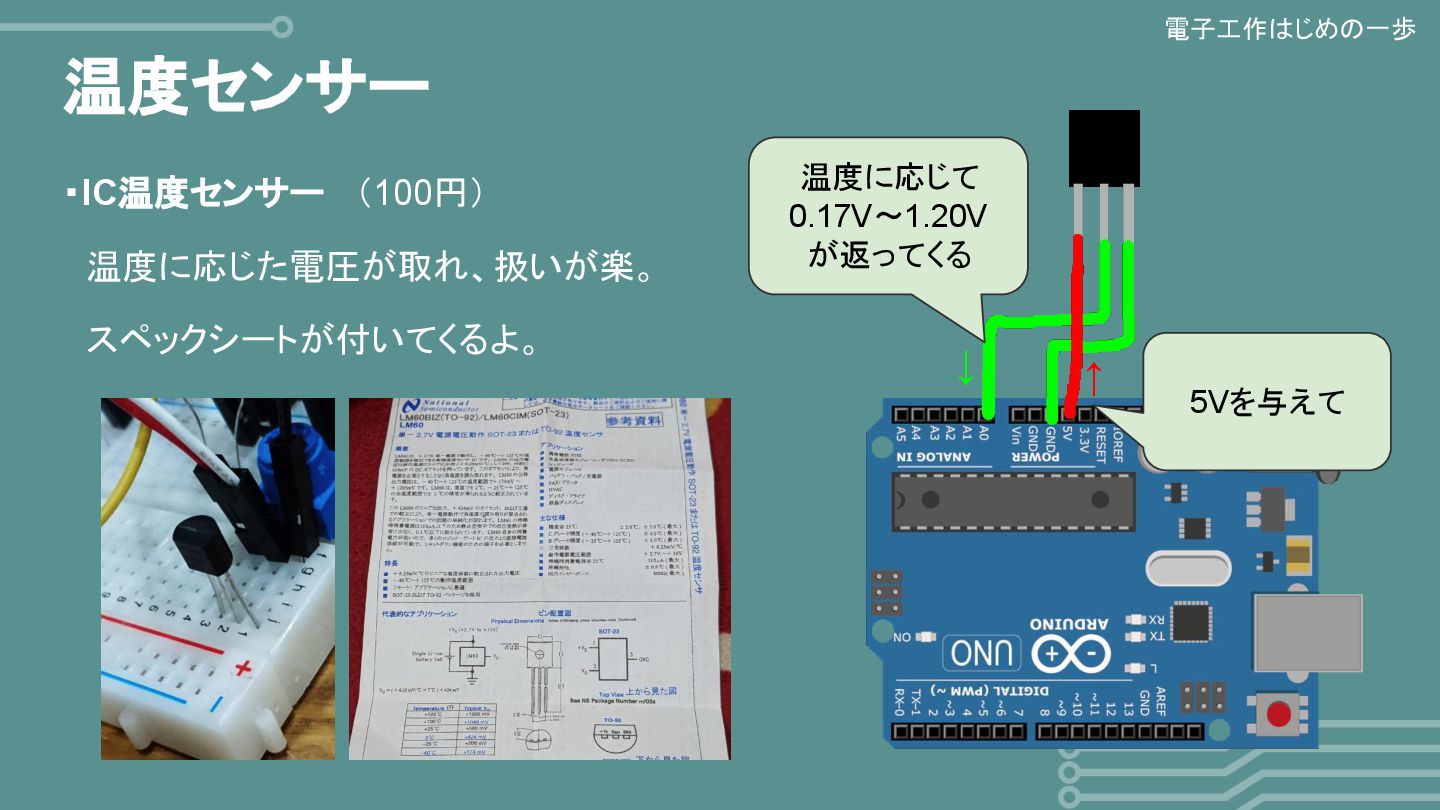

温度センサー・IC温度センサー　（100円）　温度に応じた電圧が取れ、扱いが楽。　スペックシートが付いてくるよ。電子工作はじめの一歩温度に応じて 0.17V〜1.20V が返ってくる ↓
5Vを与えて ↑

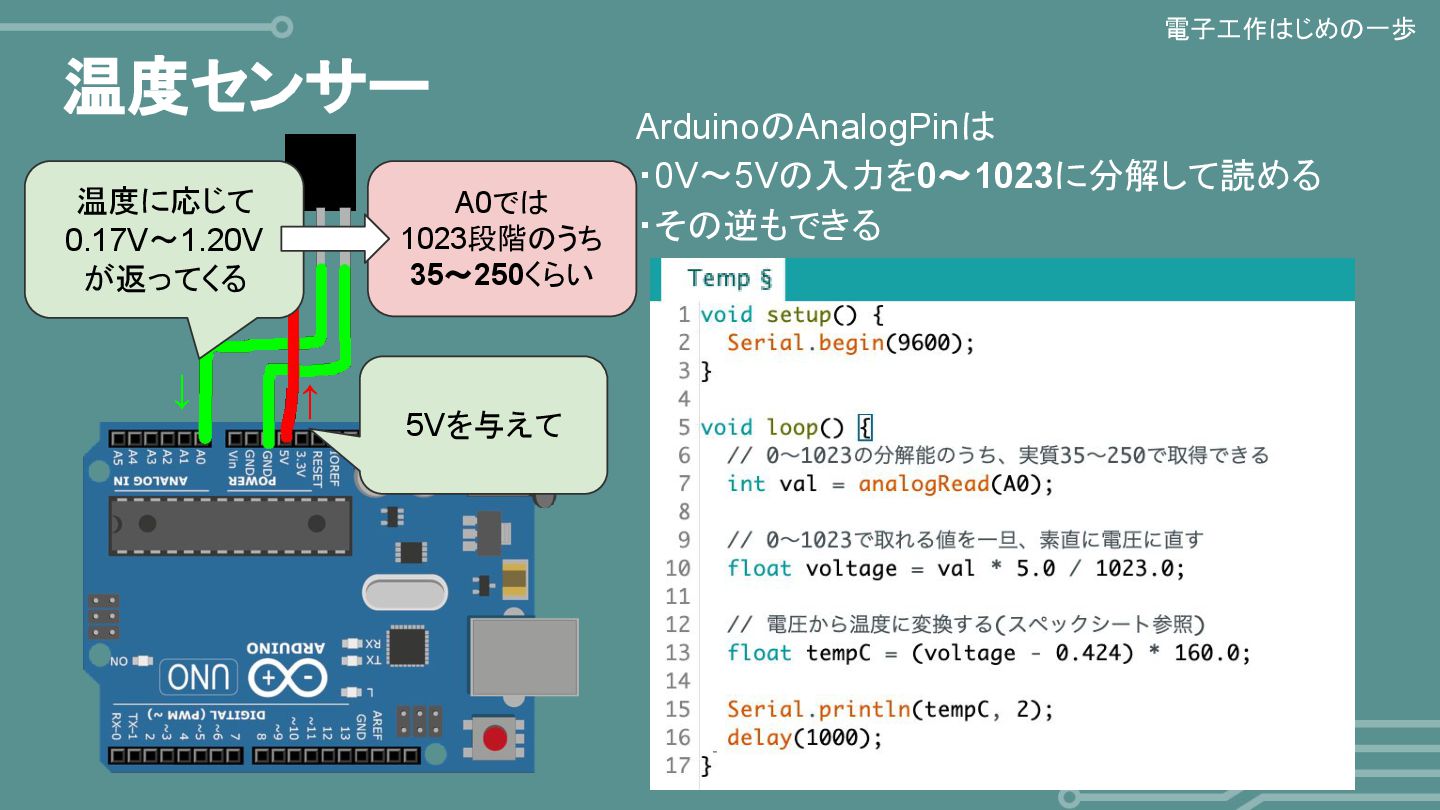

温度センサー電子工作はじめの一歩 ArduinoのAnalogPinは・0V〜5Vの入力を0〜1023に分解して読める・その逆もできる温度に応じて 0.17V〜1.20V が返ってくる ↓ 5Vを与えて
↑ A0では 1023段階のうち 35〜250くらい

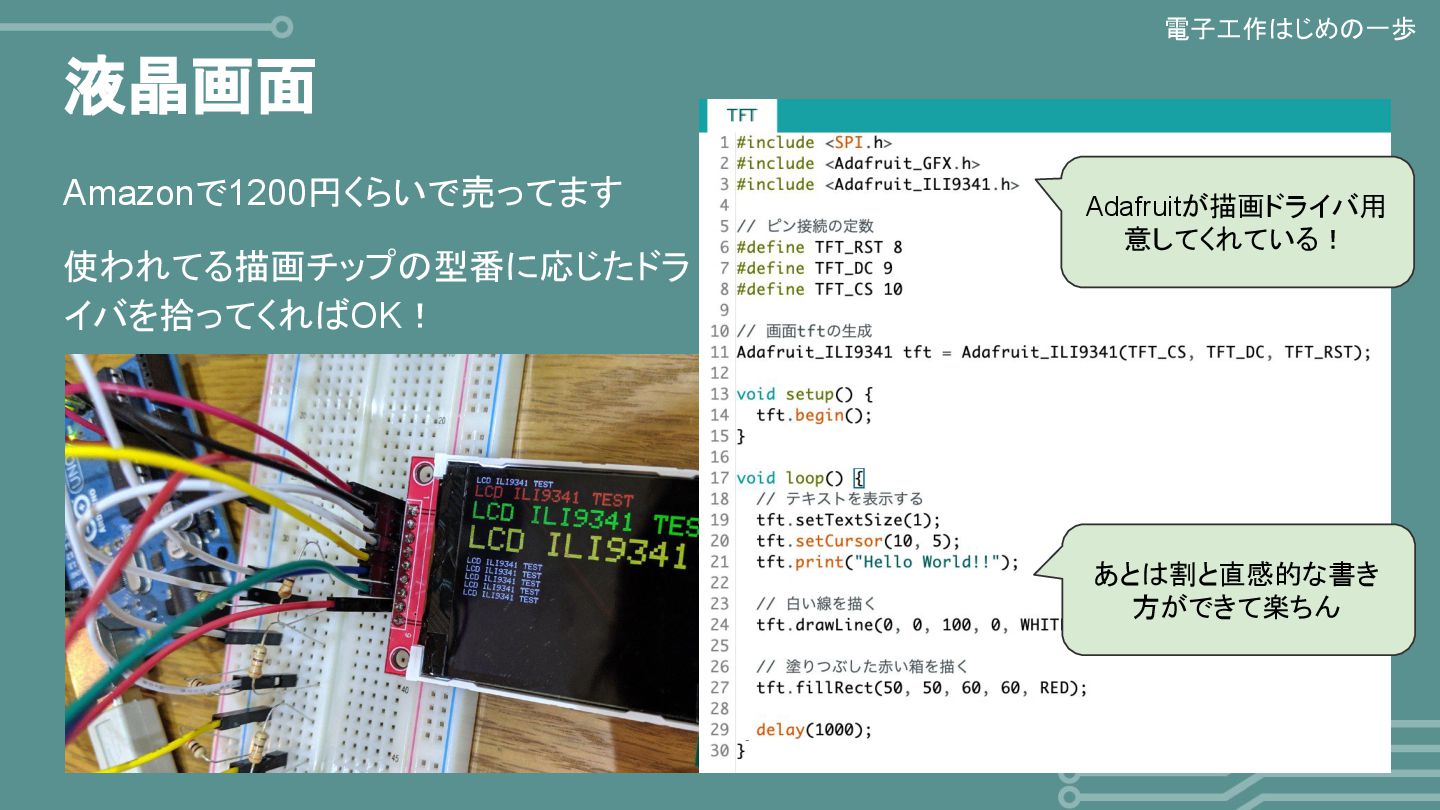

液晶画面 Amazonで1200円くらいで売ってます使われてる描画チップの型番に応じたドライバを拾ってくればOK！電子工作はじめの一歩 Adafruitが描画ドライバ用意してくれている！あとは割と直感的な書き方ができて楽ちん

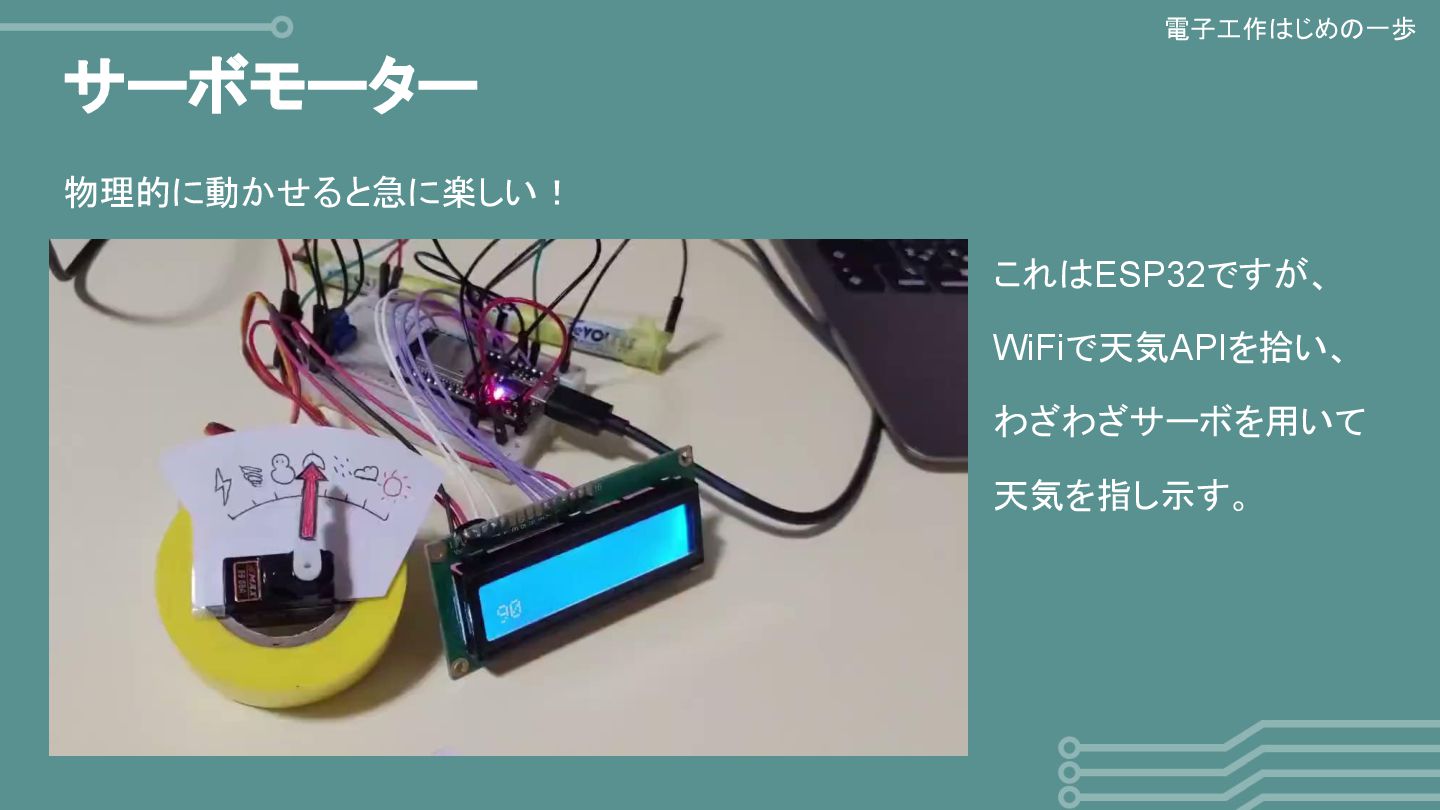

サーボモーター物理的に動かせると急に楽しい！電子工作はじめの一歩これはESP32ですが、 WiFiで天気APIを拾い、わざわざサーボを用いて天気を指し示す。

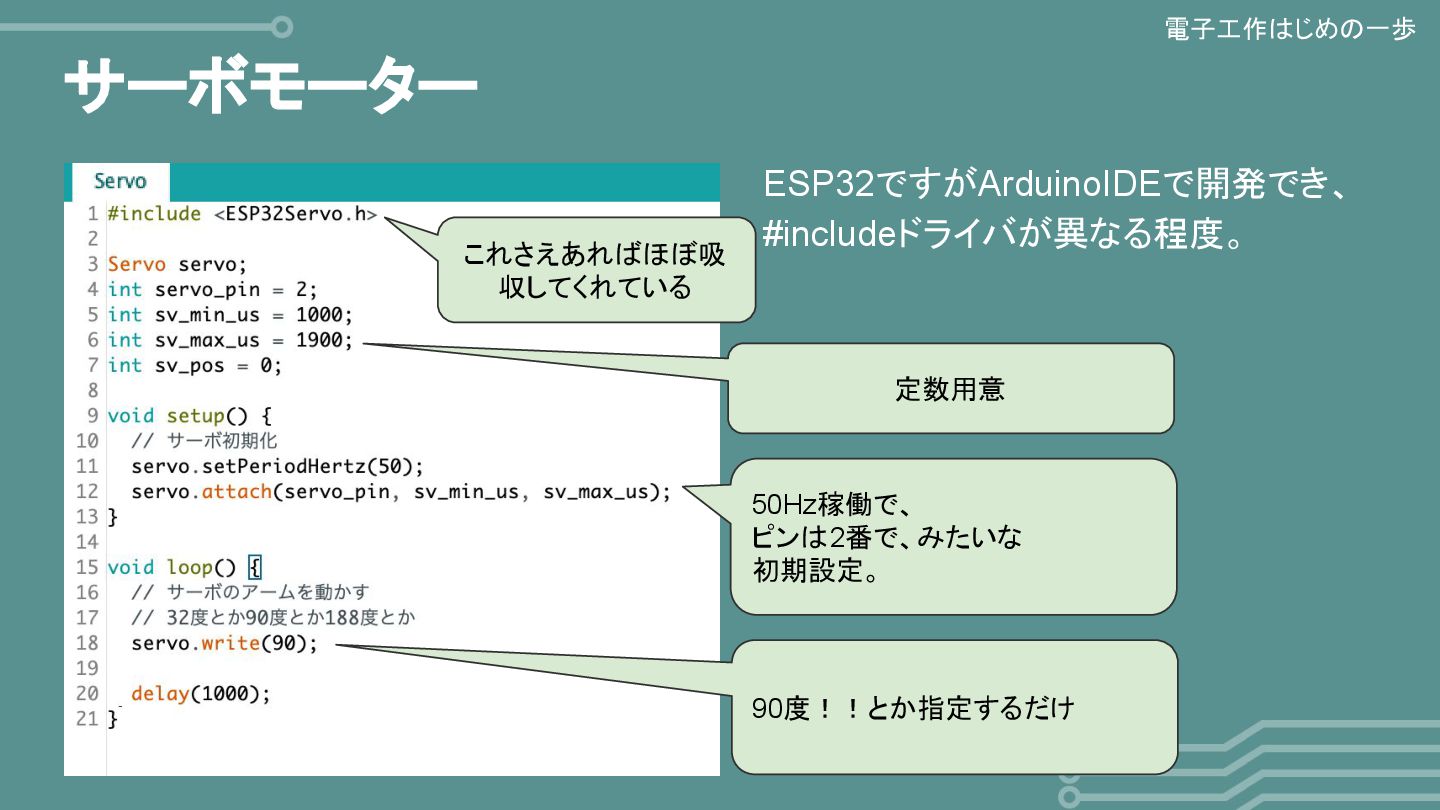

サーボモーター ESP32ですがArduinoIDEで開発でき、 #includeドライバが異なる程度。電子工作はじめの一歩これさえあればほぼ吸収してくれている定数用意 50Hz稼働で、ピンは2番で、みたいな初期設定。
90度！！とか指定するだけ

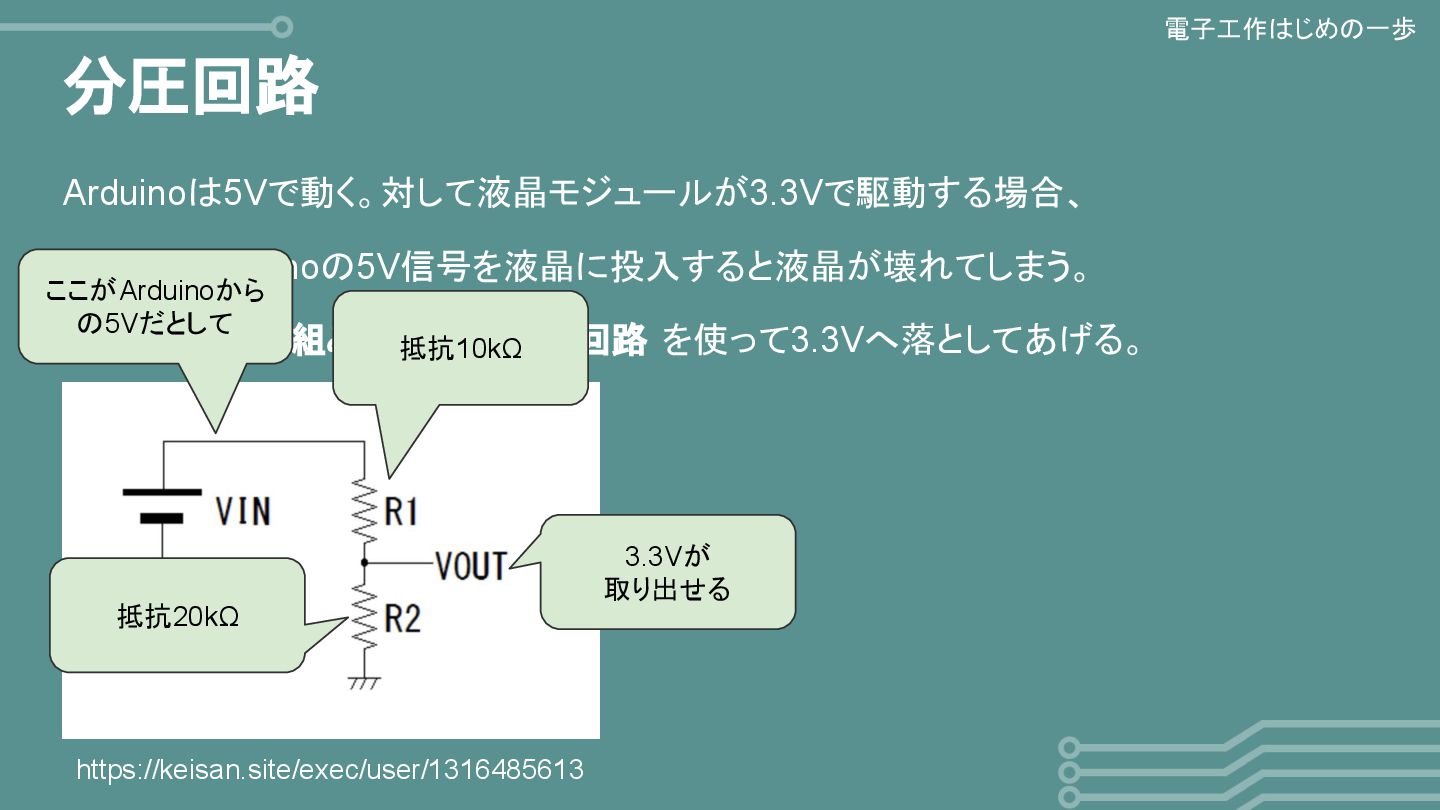

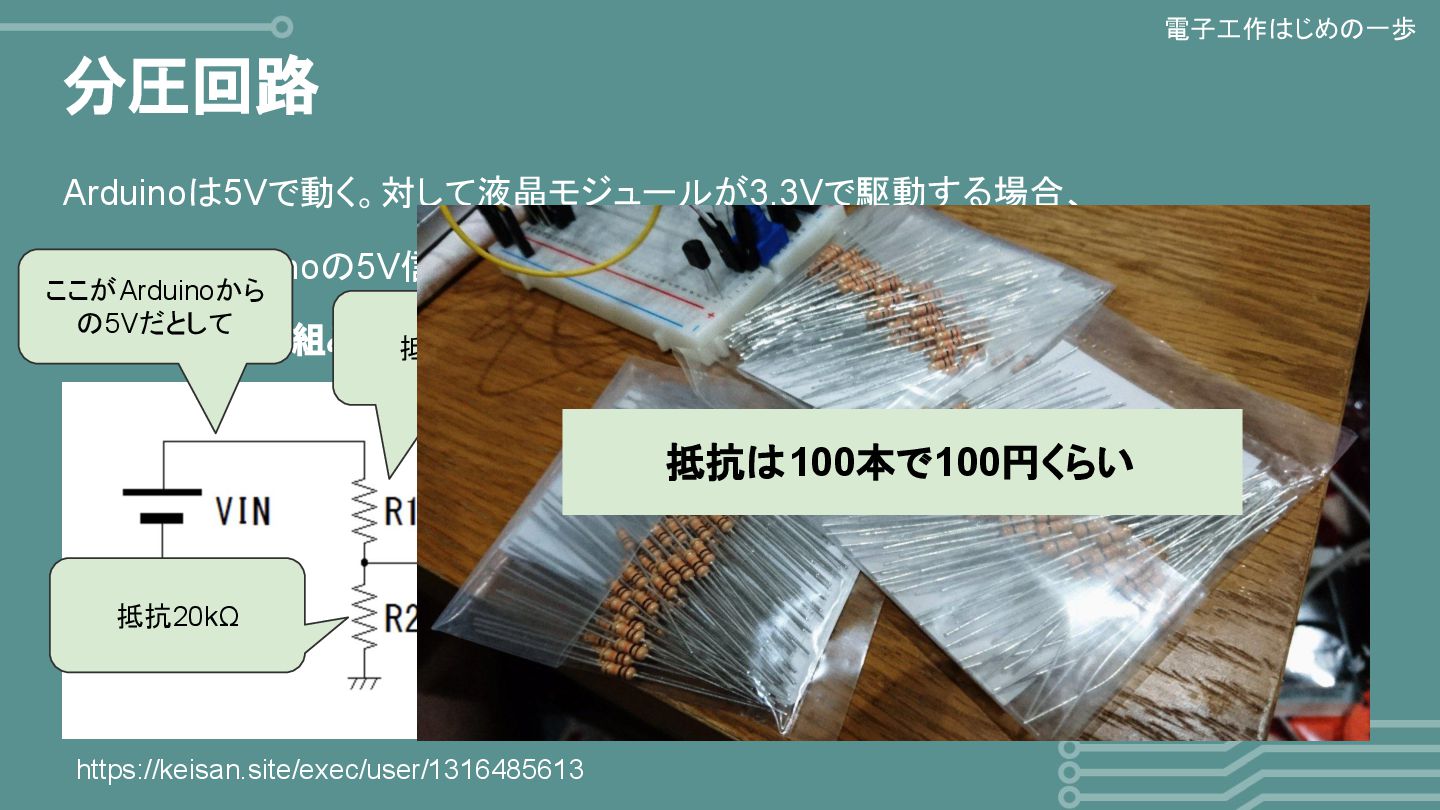

分圧回路 Arduinoは5Vで動く。対して液晶モジュールが3.3Vで駆動する場合、そのままArduinoの5V信号を液晶に投入すると液晶が壊れてしまう。なので、抵抗を組み合わせた分圧回路を使って3.3Vへ落としてあげる。電子工作はじめの一歩 https://keisan.site/exec/user/1316485613 ここがArduinoからの5Vだとして抵抗10kΩ
抵抗20kΩ 3.3Vが取り出せる

分圧回路 Arduinoは5Vで動く。対して液晶モジュールが3.3Vで駆動する場合、そのままArduinoの5V信号を液晶に投入すると液晶が壊れてしまう。なので、抵抗を組み合わせた分圧回路を使って3.3Vへ落としてあげる。電子工作はじめの一歩 https://keisan.site/exec/user/1316485613 ここがArduinoからの5Vだとして抵抗10kΩ
抵抗20kΩ 3.3Vが取り出せる抵抗は100本で100円くらい

まとめ・PC画面で表現するのは我々得意、その先の外界に作用させるのがハードル・これ使うとマイコンのスパルタンなところがカバーされている・プロトタイプは夏休みの自由工作レベルでいい、実現寸前のワクワク大事 PC画面外に出て物理作用する楽しさをぜひ味わってください！電子工作はじめの一歩

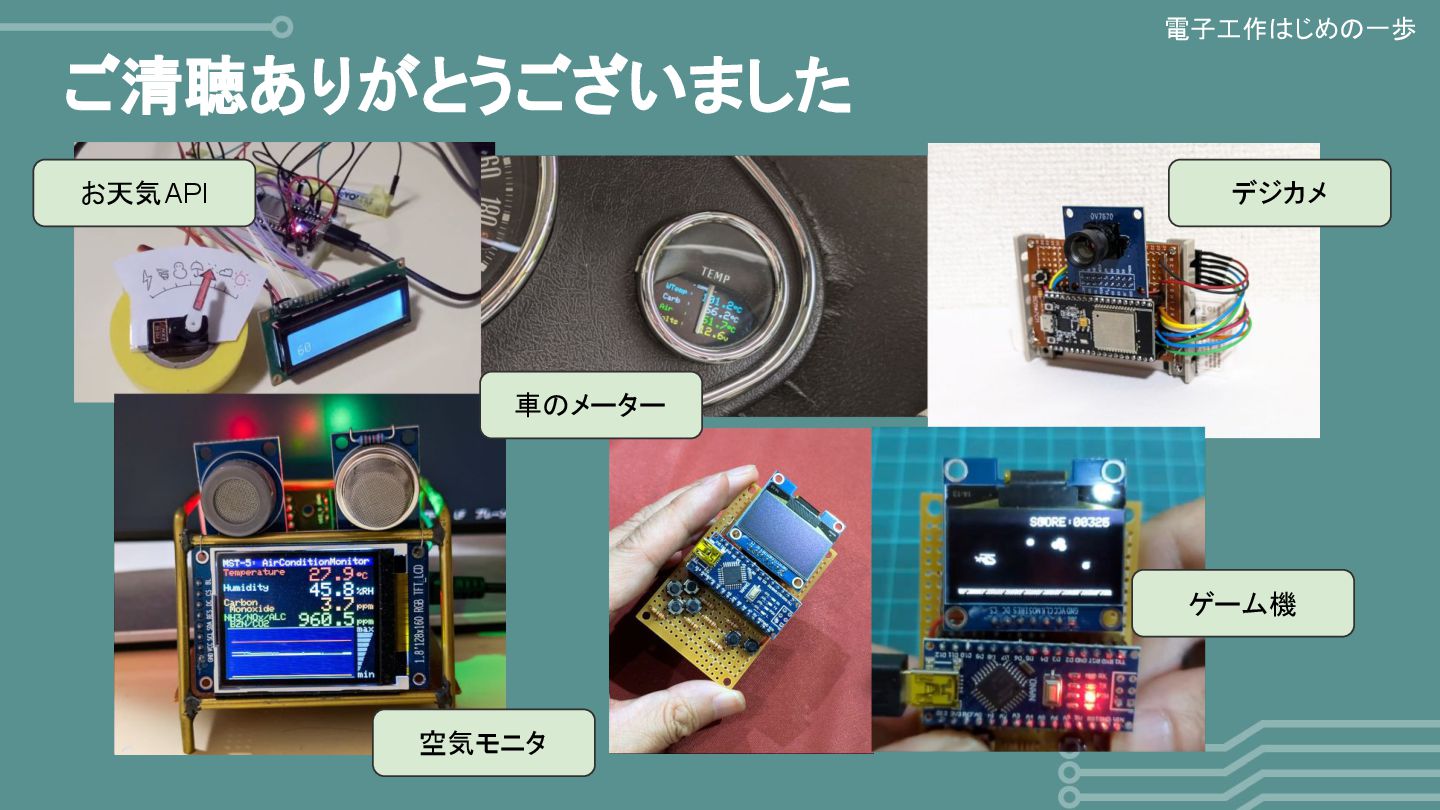

ご清聴ありがとうございました電子工作はじめの一歩お天気API 車のメーターデジカメゲーム機空気モニタ

電子工作はじめの一歩

電子工作はじめの一歩
