家庭植物工場×Node-REDの話

2026/11/24　ビジュアルプログラミングIoTLT vol.24の資料
「家庭植物工場×Node-REDの話」

Transcript

1. 家庭植物工場 × Node-REDの話 ビジュアルプログラミングIoTLT vol.24 maepu（まえぷ）
2. 自己紹介 • 職：組込みエンジニア • 趣味：家庭菜園、電子工作 過去作「出窓菜園のタイムラプス撮影」

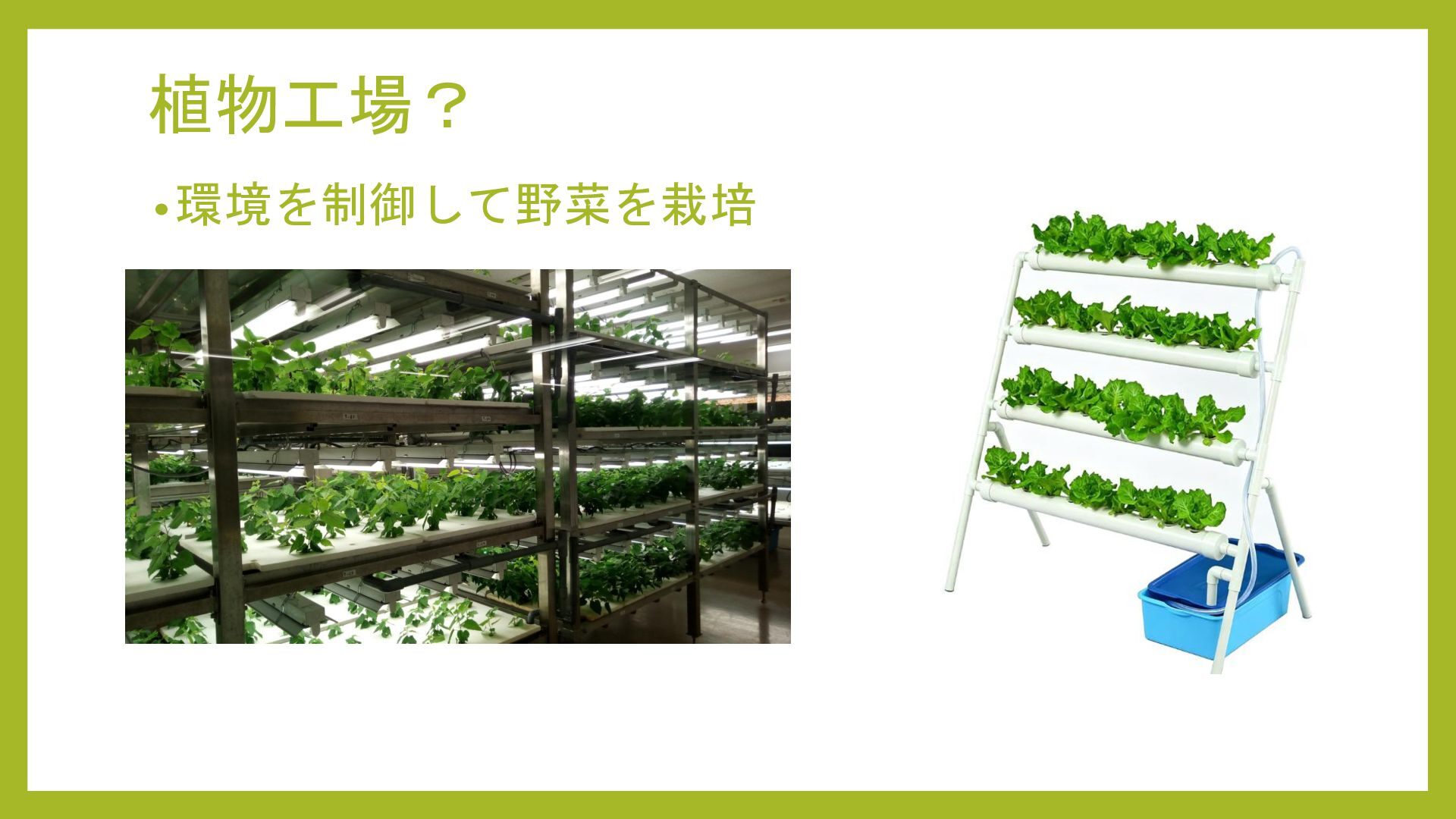

3. 植物工場？ • 環境を制御して野菜を栽培

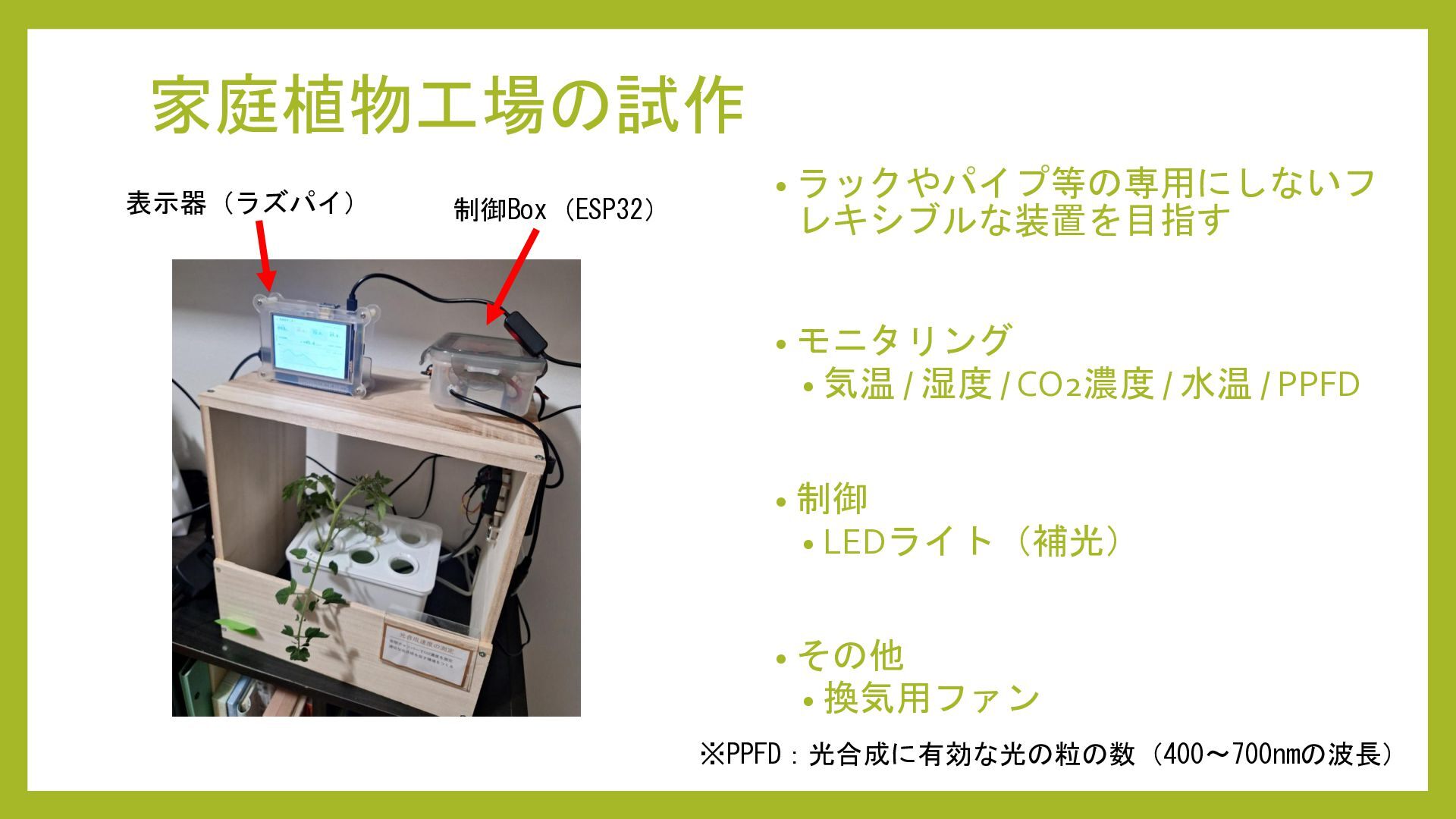

4. 家庭植物工場の試作 表示器（ラズパイ） 制御Box（ESP32） • ラックやパイプ等の専用にしないフ レキシブルな装置を目指す • モニタリング • 気温 / 湿度 / CO2濃度 / 水温 / PPFD • 制御 • LEDライト（補光） • その他 • 換気用ファン ※PPFD：光合成に有効な光の粒の数（400〜700nmの波長）

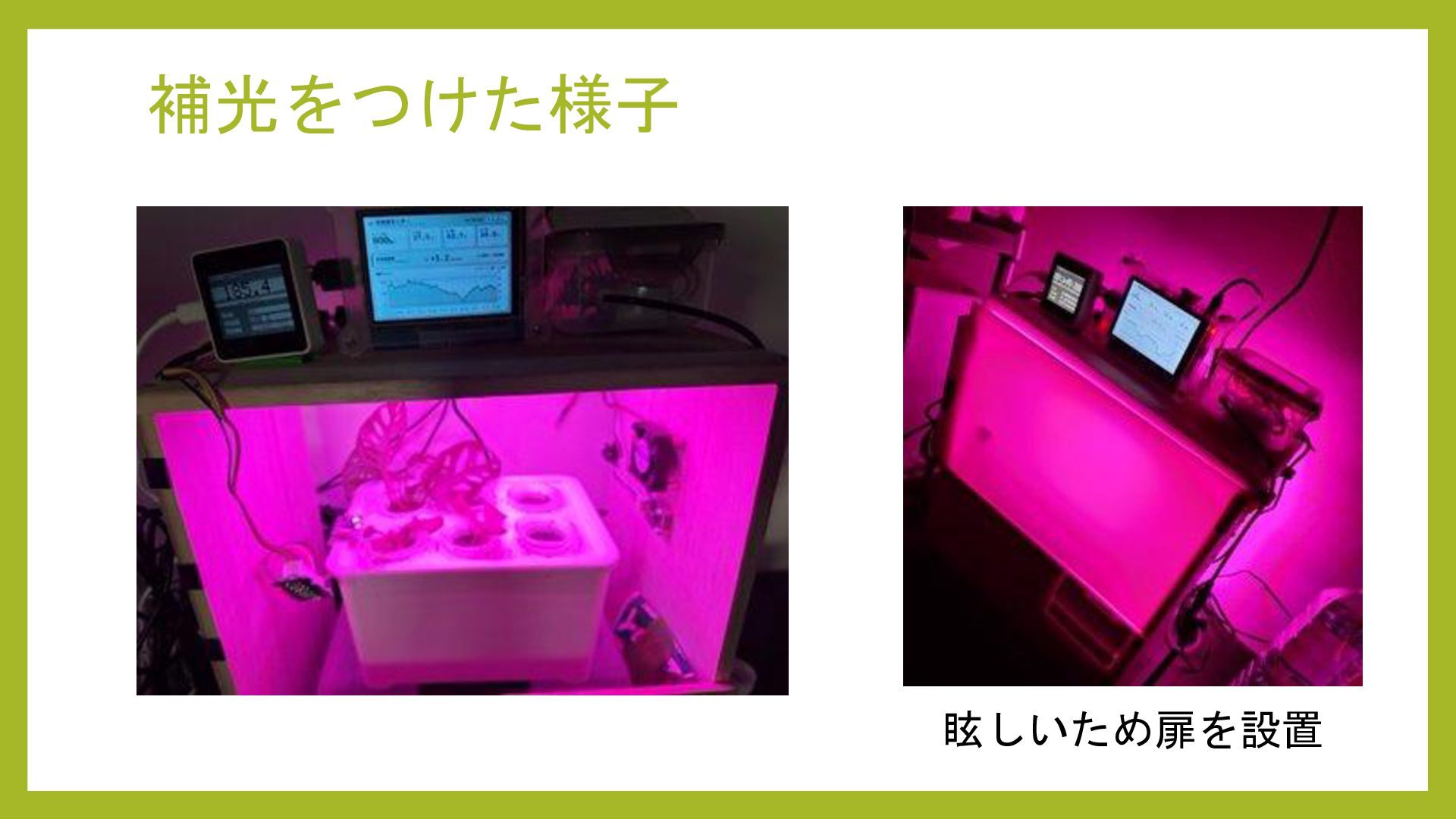

5. 補光をつけた様子 眩しいため扉を設置

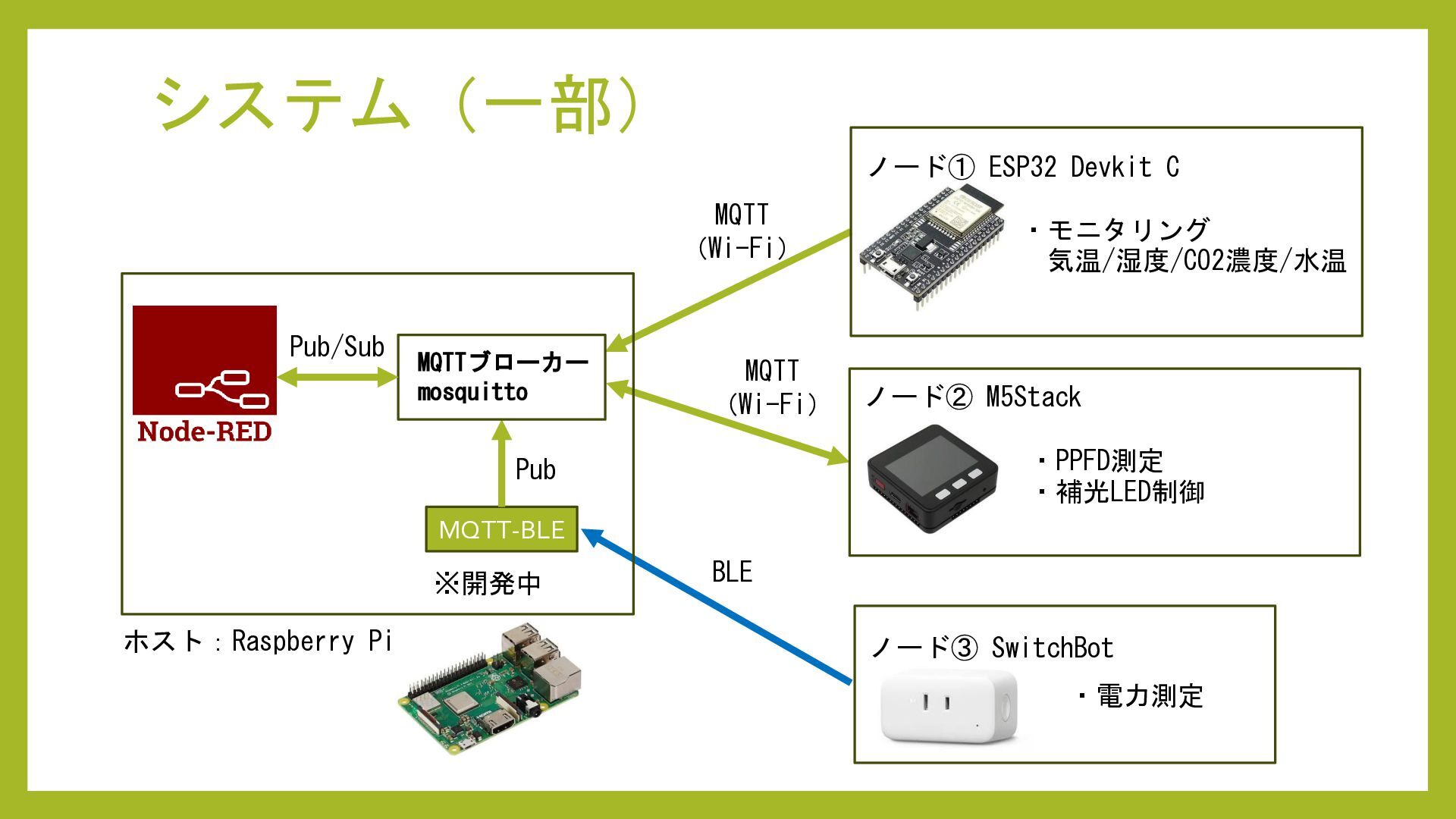

6. システム（一部） ノード① ESP32 Devkit C MQTT （Wi-Fi） Pub/Sub MQTTブローカー mosquitto MQTT （Wi-Fi） ・モニタリング 気温/湿度/CO2濃度/水温 ノード② M5Stack ・PPFD測定 ・補光LED制御 Pub MQTT-BLE ※開発中 ホスト：Raspberry Pi BLE ノード③ SwitchBot ・電力測定

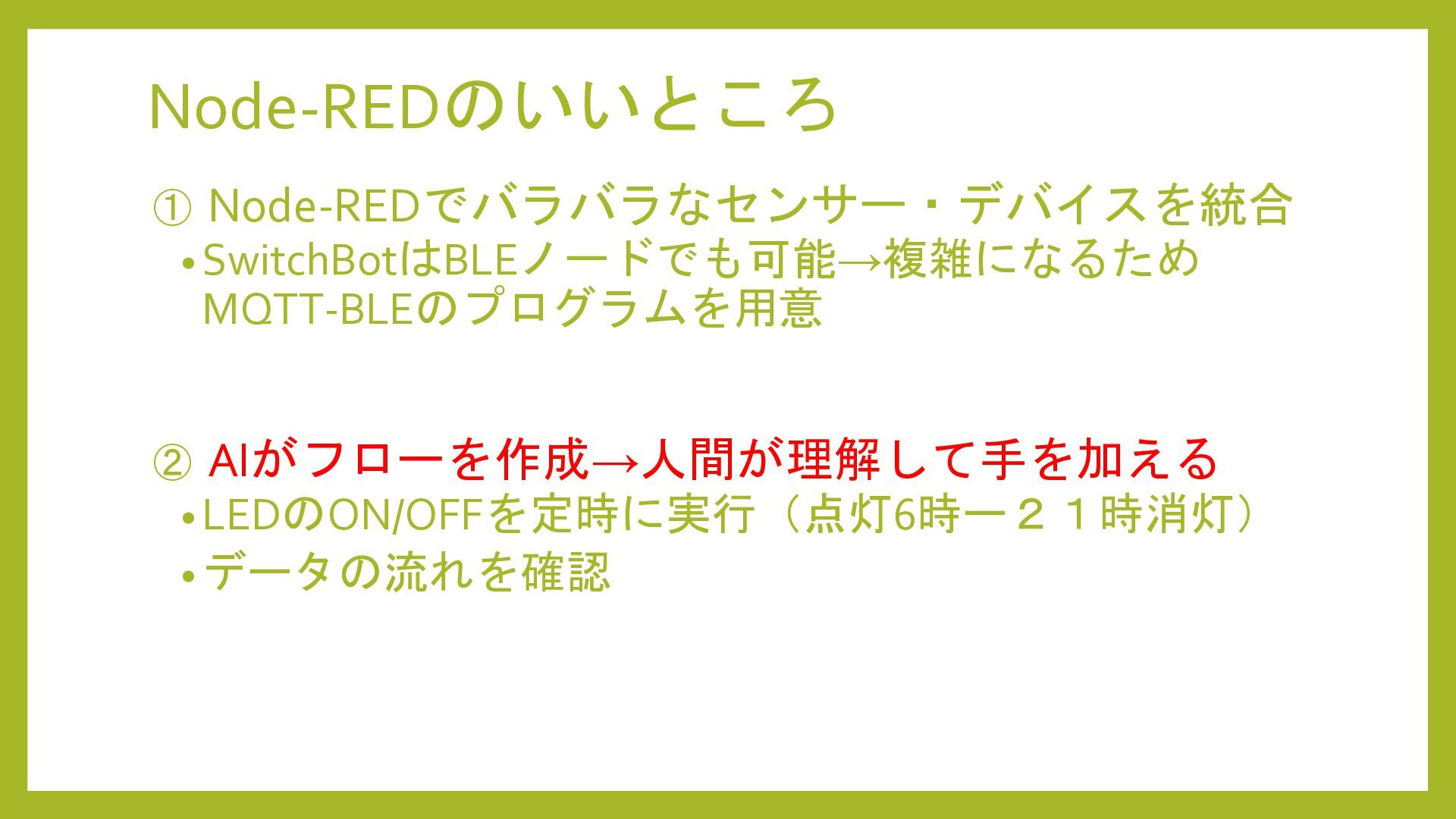

7. Node-REDのいいところ ① Node-REDでバラバラなセンサー・デバイスを統合 • SwitchBotはBLEノードでも可能→複雑になるため MQTT-BLEのプログラムを用意 ② AIがフローを作成→人間が理解して手を加える • LEDのON/OFFを定時に実行（点灯6時ー２１時消灯） • データの流れを確認

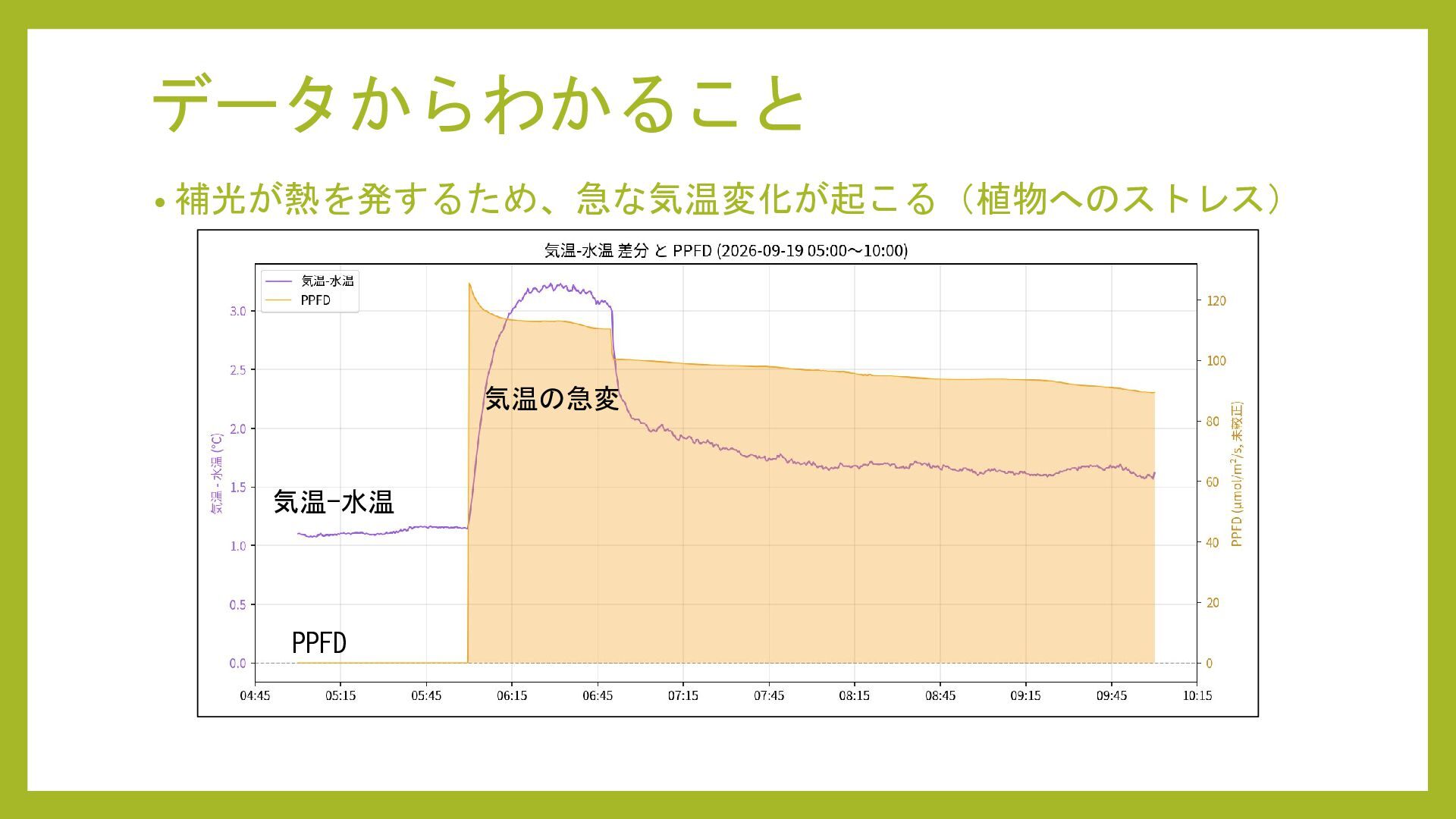

8. データからわかること • 補光が熱を発するため、急な気温変化が起こる（植物へのストレス） 気温の急変 気温-水温 PPFD

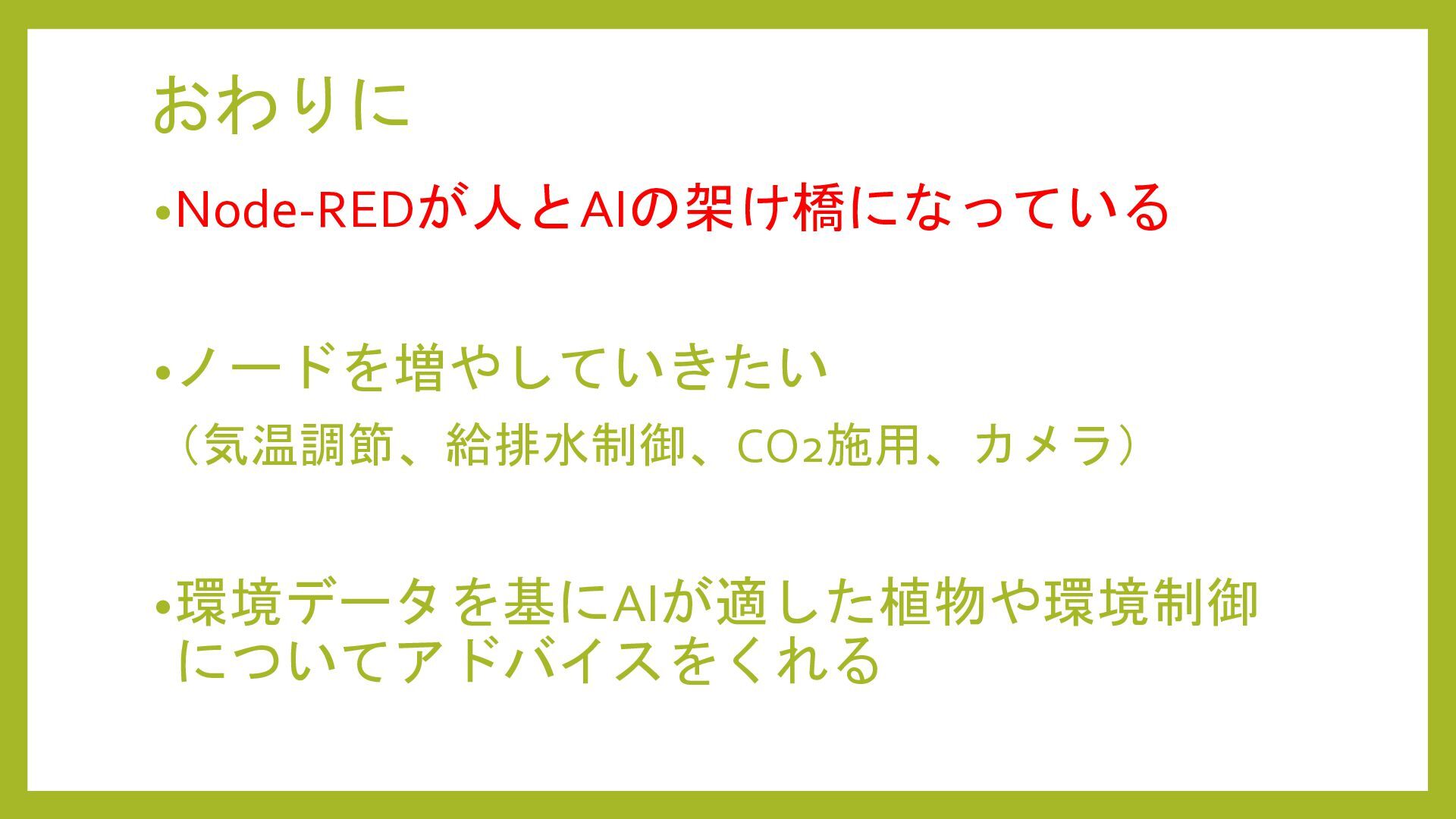

9. おわりに • Node-REDが人とAIの架け橋になっている • ノードを増やしていきたい （気温調節、給排水制御、CO2施用、カメラ） • 環境データを基にAIが適した植物や環境制御 についてアドバイスをくれる
