Jetpack Compose で挑む新聞紙面UI ─ 複合ジェスチャー・ポリゴン記事領域・適応的ページ構成という3つの壁/droidkaigi2026

DroidKaigi 2026 ( https://2026.droidkaigi.jp/ )にて
Jetpack Compose で挑む新聞紙面UI─ 複合ジェスチャー・ポリゴン記事領域・適応的ページ構成という3つの壁 というタイトルで発表。

日時：2026年9月3日（木）10:20 ～ 11:00
登壇者：大久保 豊（Yutaka Okubo）
セッションページ：Jetpack Compose で挑む新聞紙面UI ｰ 複合ジェスチャー・ポリゴン記事領域・適応的ページ構成という3つの壁

Transcript

1. Jetpack Compose で挑む新聞紙面 UI ─ 複合ジェスチャー・ポリゴン記事領域・適応的ページ 構成という 3つの壁 Yutaka Okubo 1
2. 自己紹介 Yutaka Okubo 株式会社日本経済新聞社 / Nikkei Inc. 日経電子版・紙面ビューアーアプリの開発 2

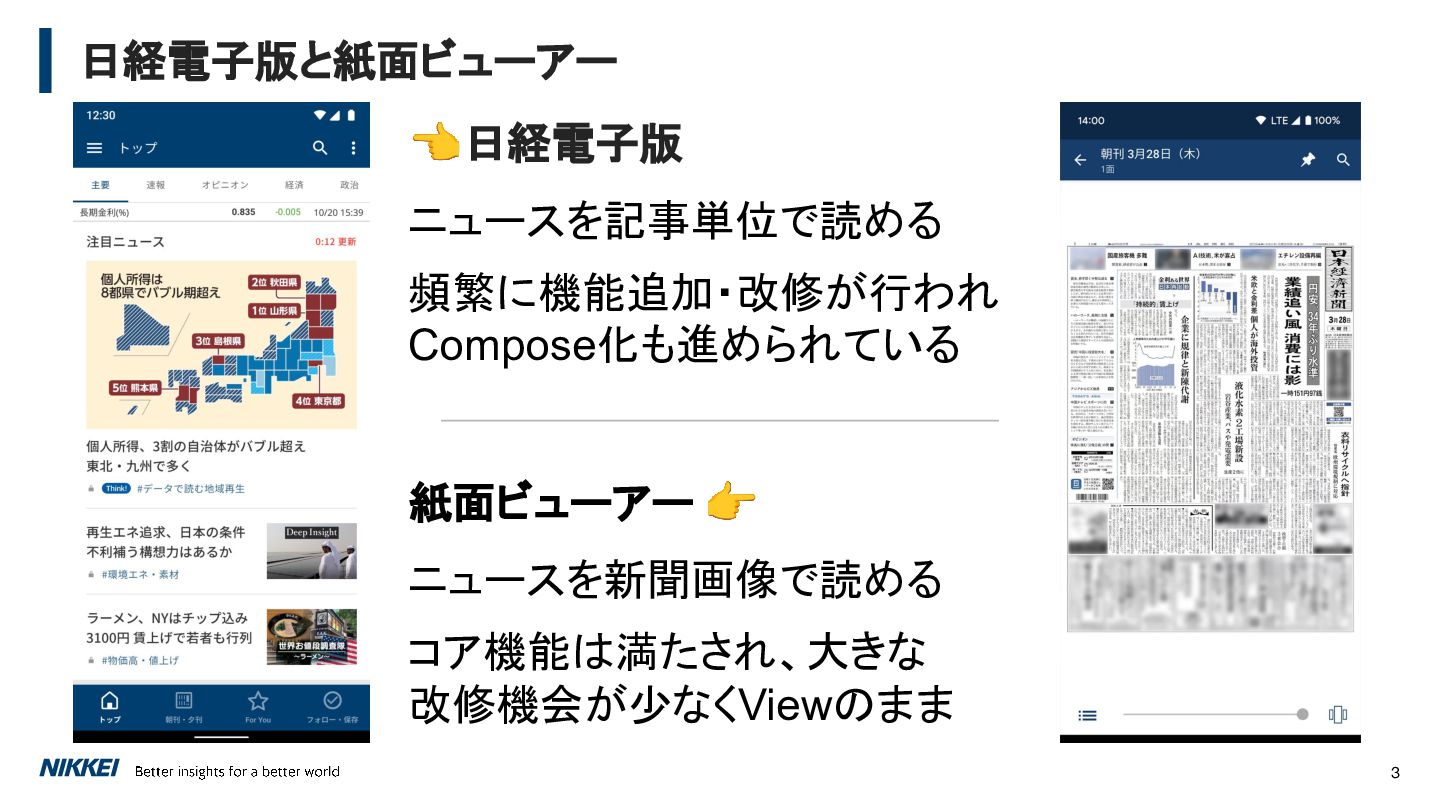

3. 日経電子版と紙面ビューアー 👈日経電子版 ニュースを記事単位で読める 頻繁に機能追加・改修が行われ Compose化も進められている 紙面ビューアー 👉 ニュースを新聞画像で読める コア機能は満たされ、大きな 改修機会が少なくViewのまま 3

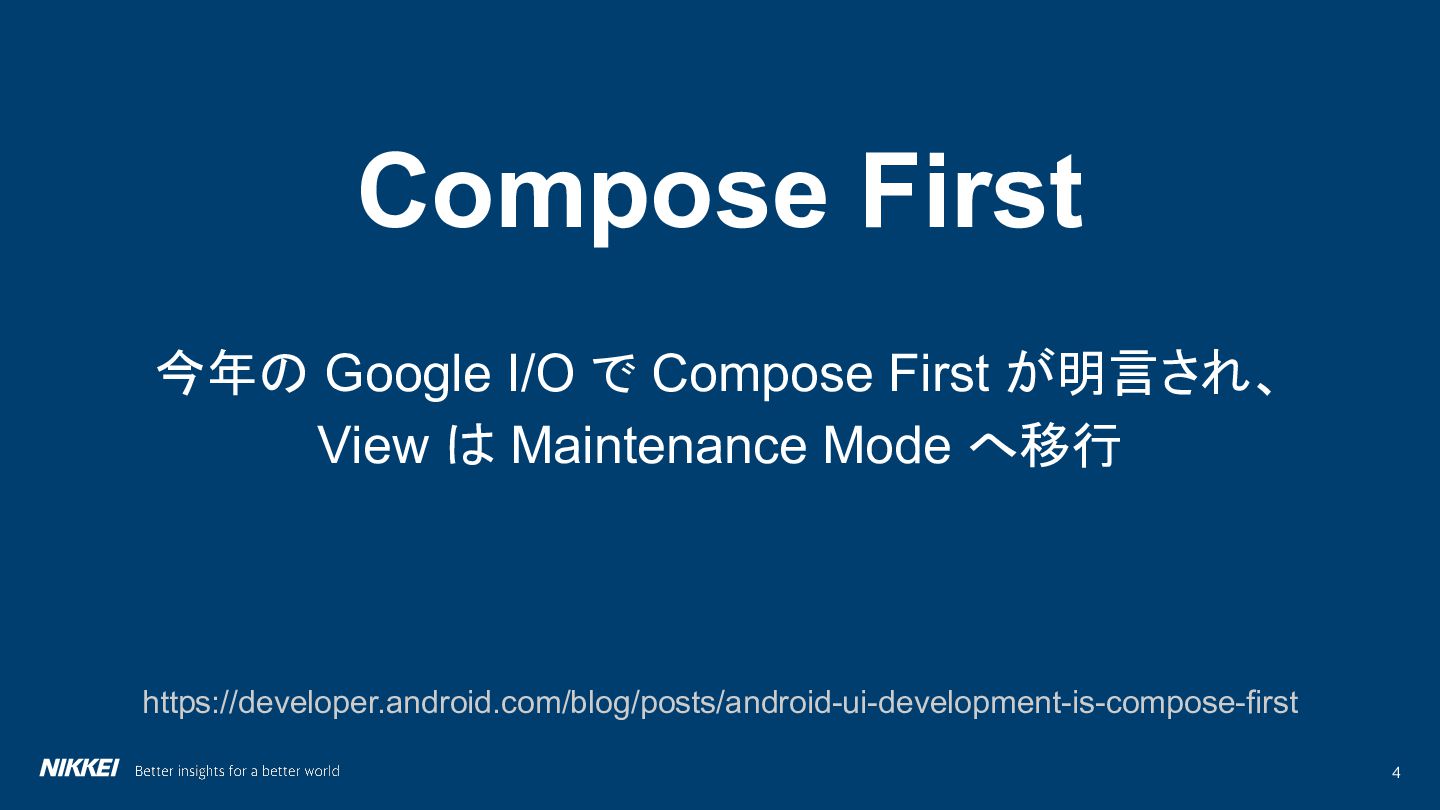

4. Compose First 今年の Google I/O で Compose First が明言され、 View は Maintenance Mode へ移行 https://developer.android.com/blog/posts/android-ui-development-is-compose-first 4

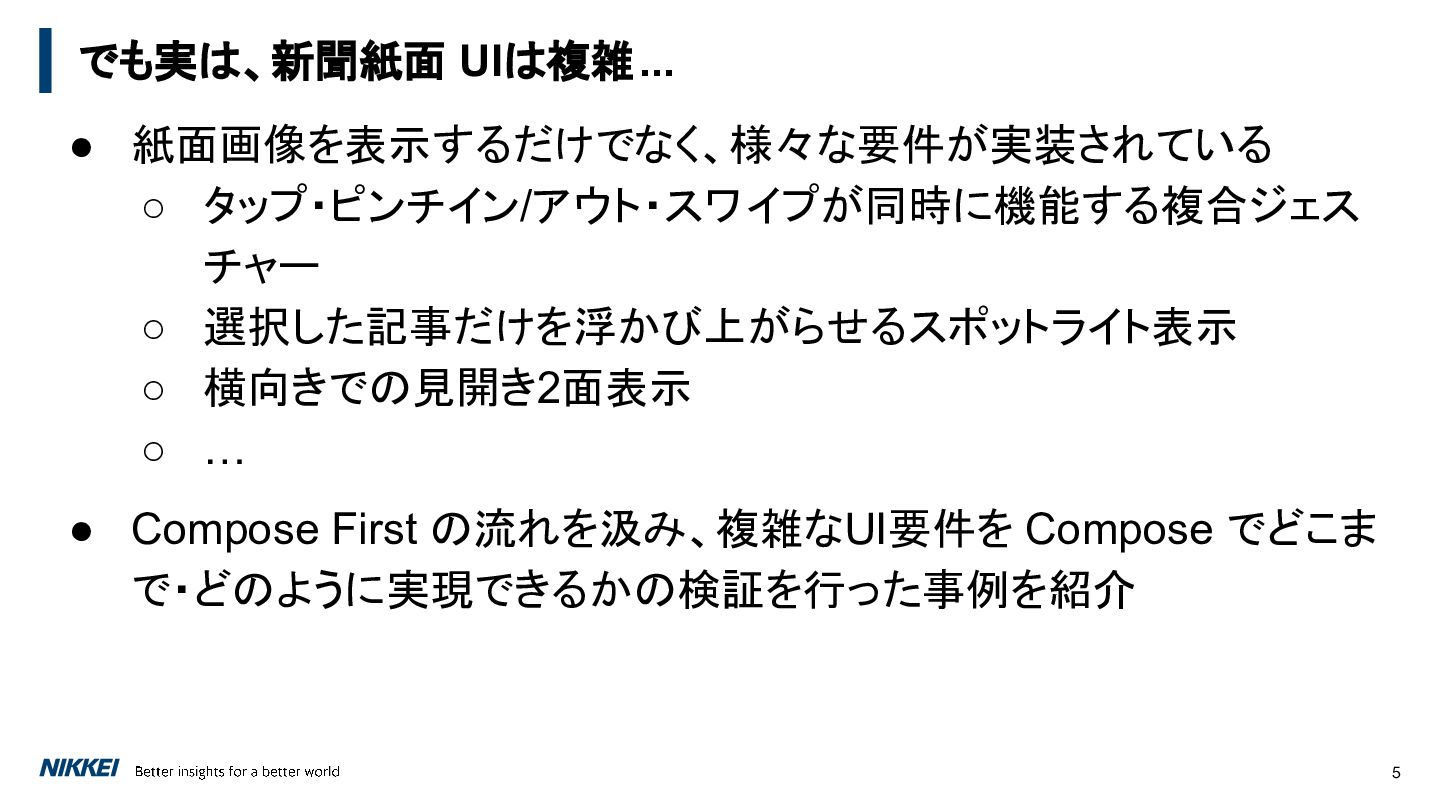

5. でも実は、新聞紙面 UIは複雑... • 紙面画像を表示するだけでなく、様々な要件が実装されている ◦ タップ・ピンチイン/アウト・スワイプが同時に機能する複合ジェス チャー ◦ 選択した記事だけを浮かび上がらせるスポットライト表示 ◦ 横向きでの見開き2面表示 ◦ … • Compose First の流れを汲み、複雑なUI要件を Compose でどこま で・どのように実現できるかの検証を行った事例を紹介 5

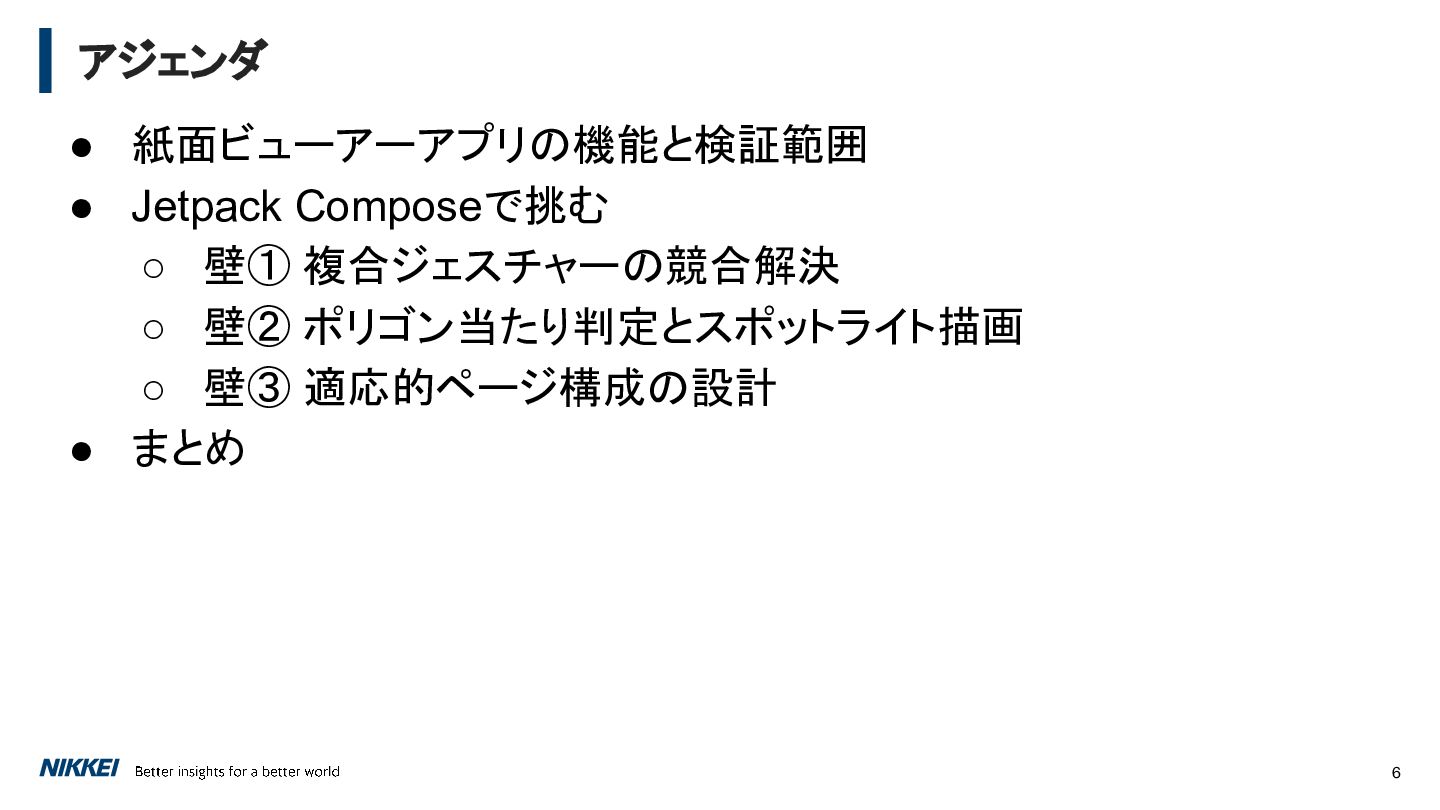

6. アジェンダ • 紙面ビューアーアプリの機能と検証範囲 • Jetpack Composeで挑む ◦ 壁① 複合ジェスチャーの競合解決 ◦ 壁② ポリゴン当たり判定とスポットライト描画 ◦ 壁③ 適応的ページ構成の設計 • まとめ 6
7. 紙面ビューアーアプリの機能と検証範囲 7

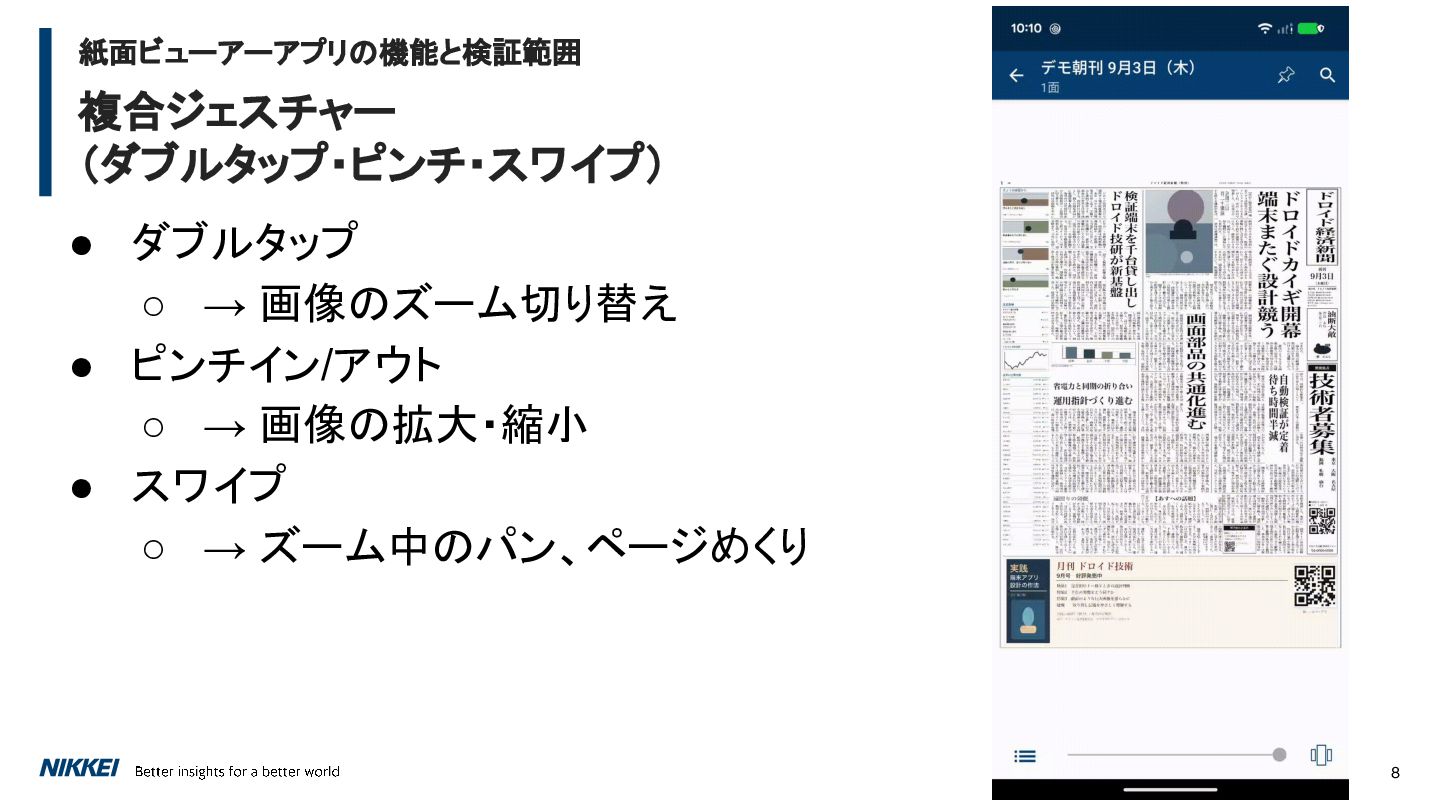

8. 紙面ビューアーアプリの機能と検証範囲 複合ジェスチャー （ダブルタップ・ピンチ・スワイプ） • ダブルタップ ◦ → 画像のズーム切り替え • ピンチイン/アウト ◦ → 画像の拡大・縮小 • スワイプ ◦ → ズーム中のパン、ページめくり 8

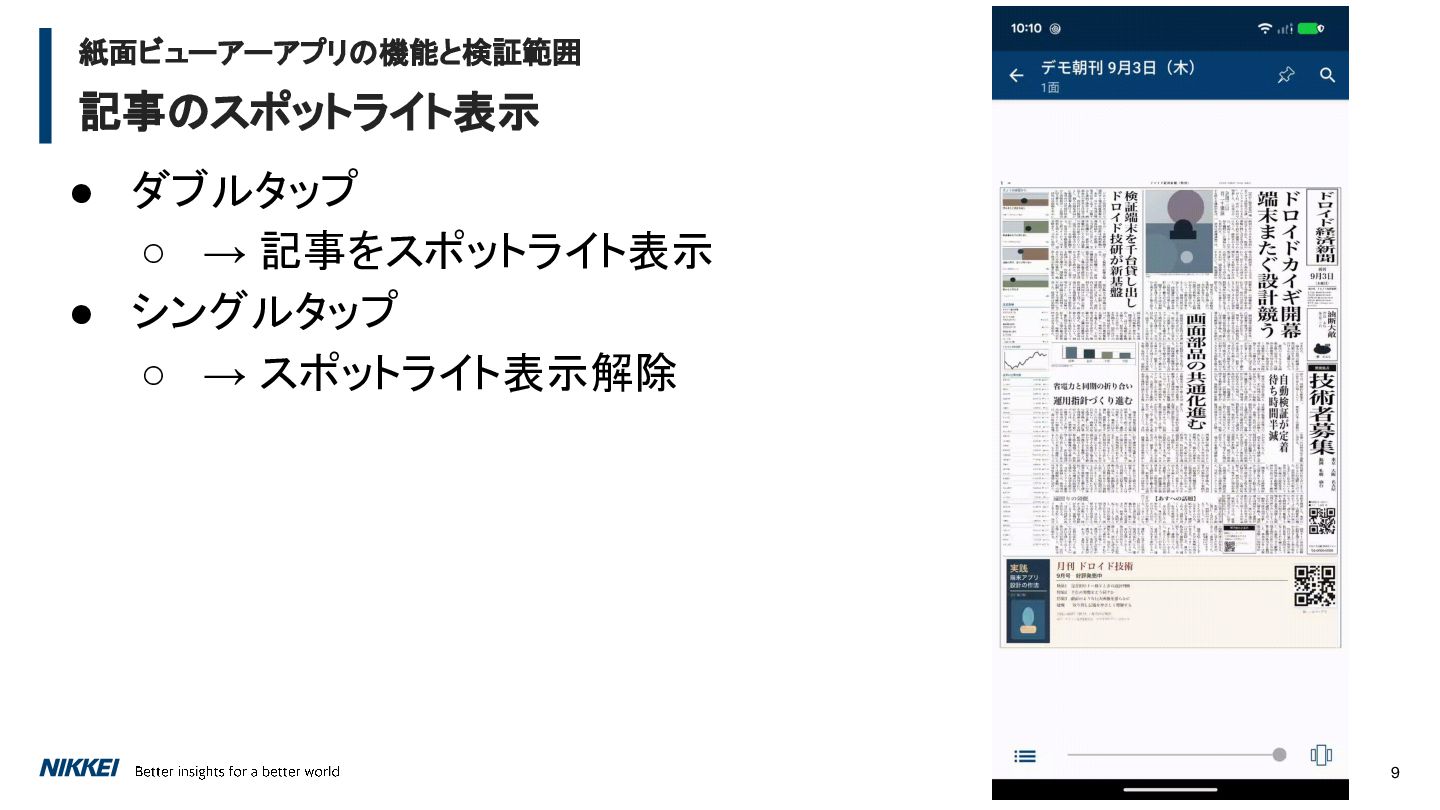

9. 紙面ビューアーアプリの機能と検証範囲 記事のスポットライト表示 • ダブルタップ ◦ → 記事をスポットライト表示 • シングルタップ ◦ → スポットライト表示解除 9

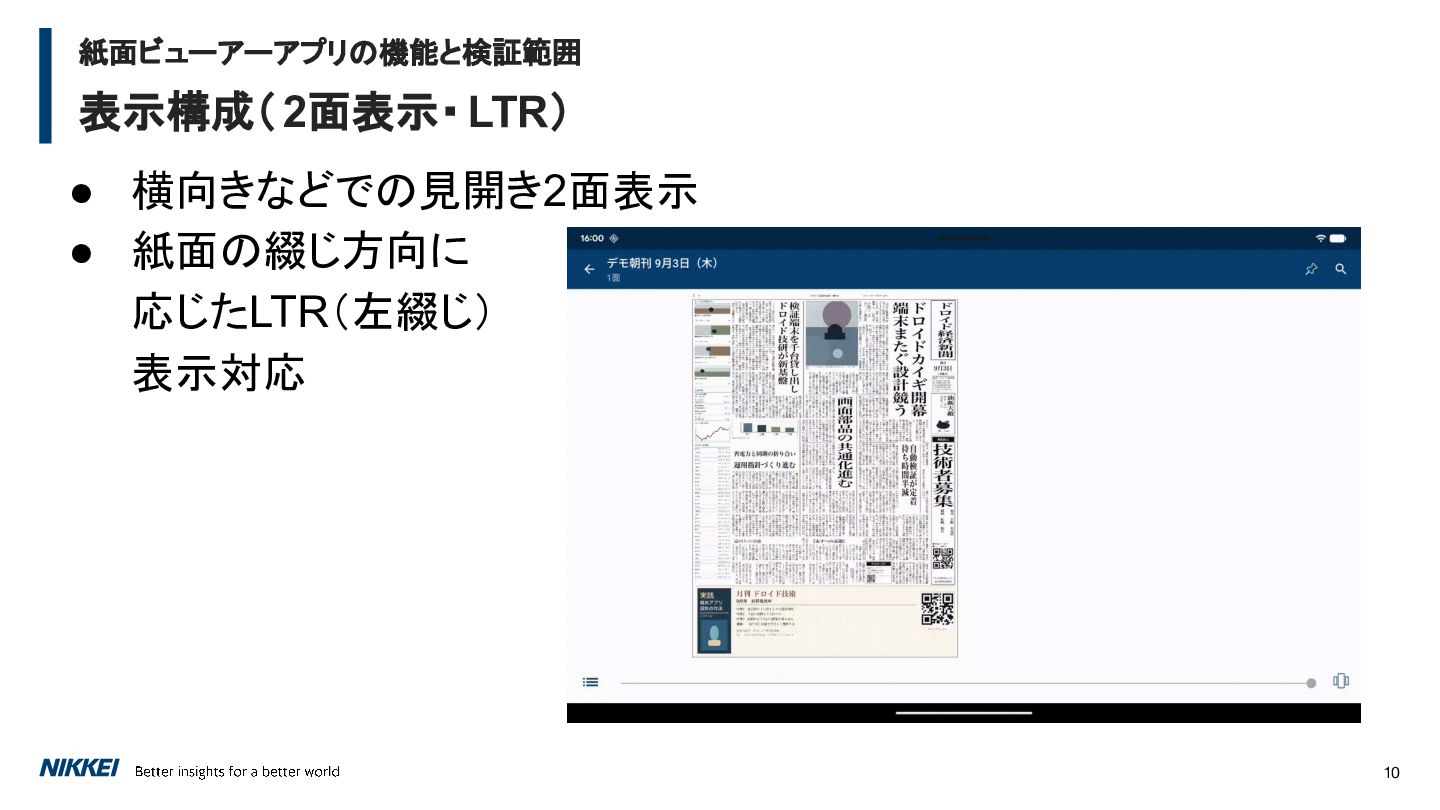

10. 紙面ビューアーアプリの機能と検証範囲 表示構成（ 2面表示・ LTR） • 横向きなどでの見開き2面表示 • 紙面の綴じ方向に 応じたLTR（左綴じ） 表示対応 10

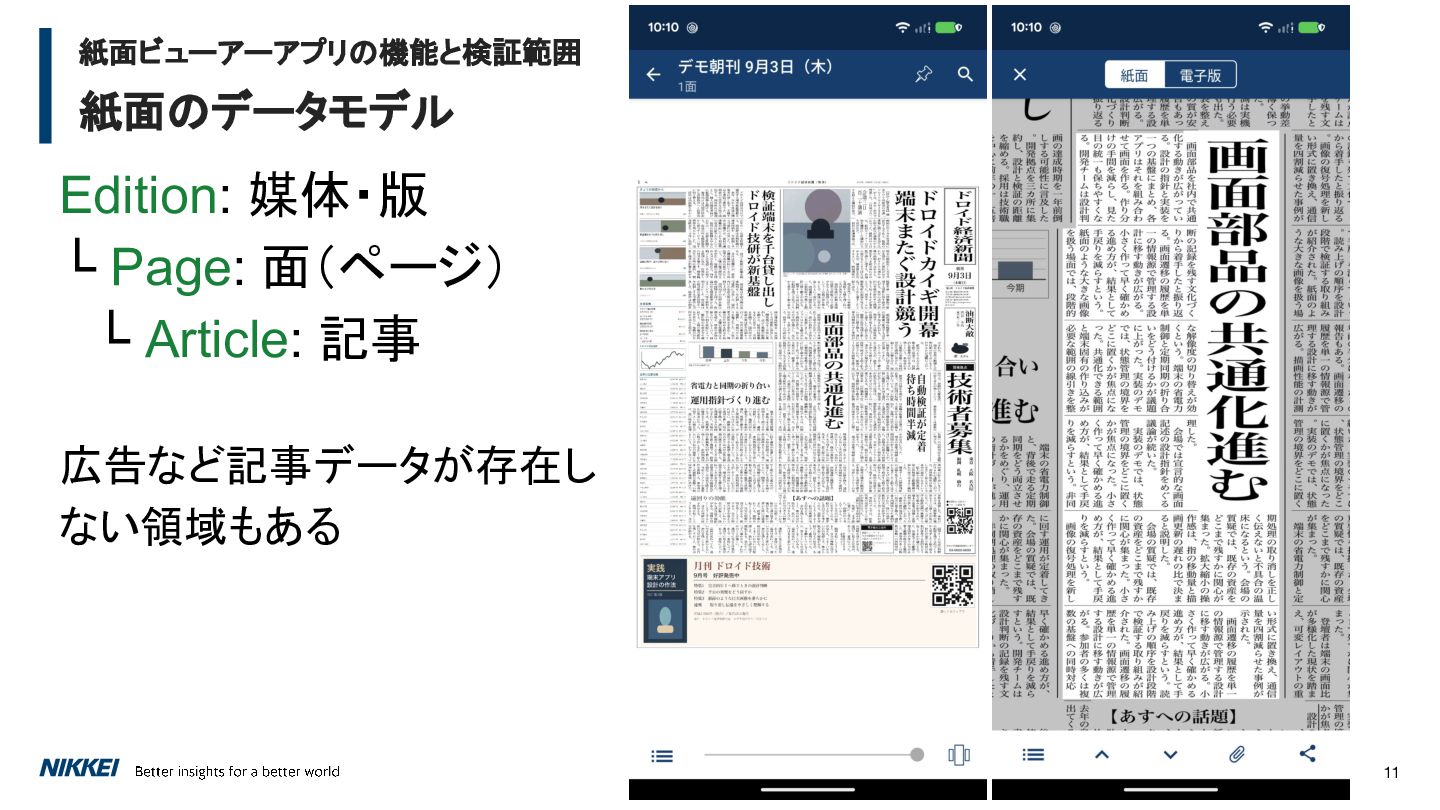

11. 紙面ビューアーアプリの機能と検証範囲 紙面のデータモデル Edition: 媒体・版 └ Page: 面（ページ） └ Article: 記事 広告など記事データが存在し ない領域もある 11

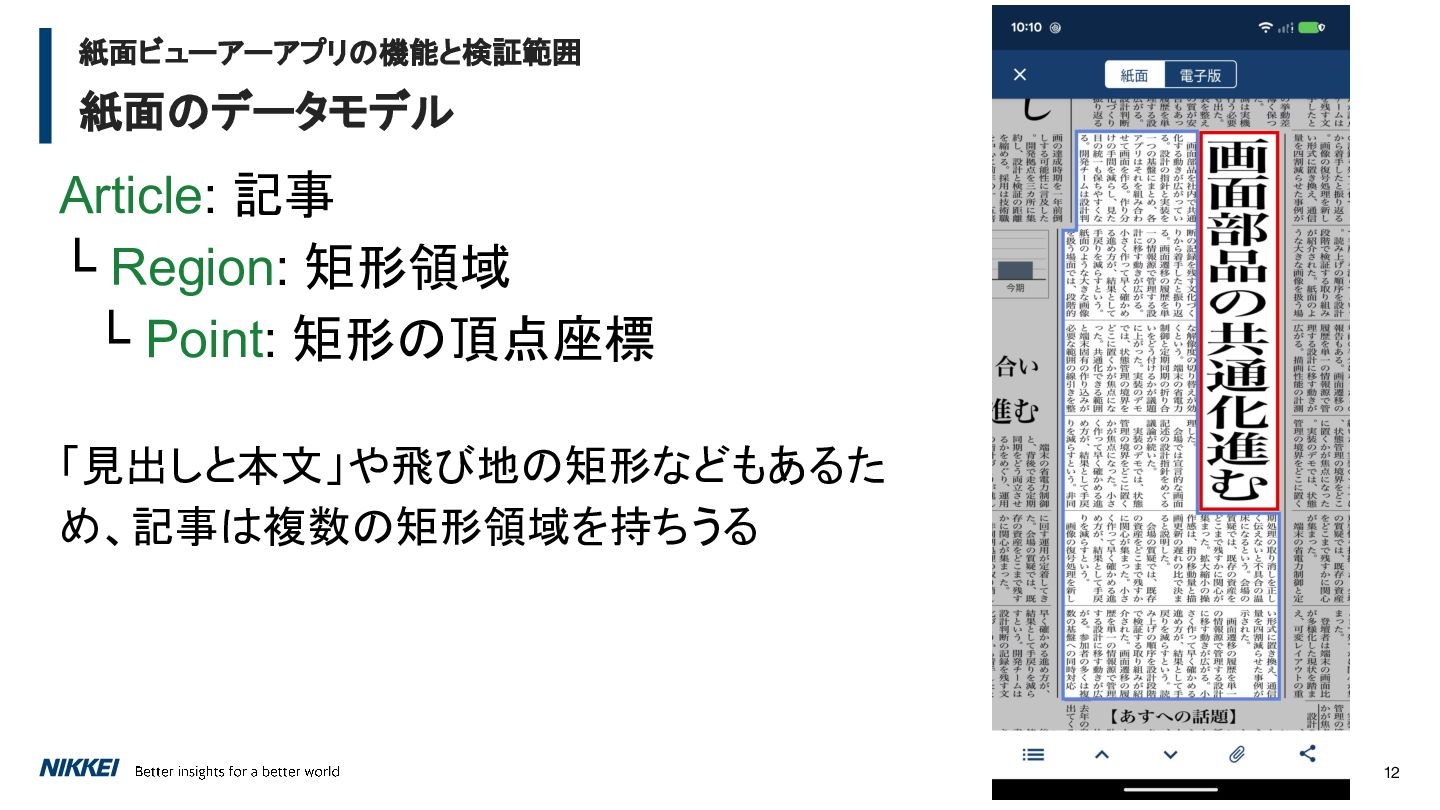

12. 紙面ビューアーアプリの機能と検証範囲 紙面のデータモデル Article: 記事 └ Region: 矩形領域 └ Point: 矩形の頂点座標 「見出しと本文」や飛び地の矩形などもあるた め、記事は複数の矩形領域を持ちうる 12

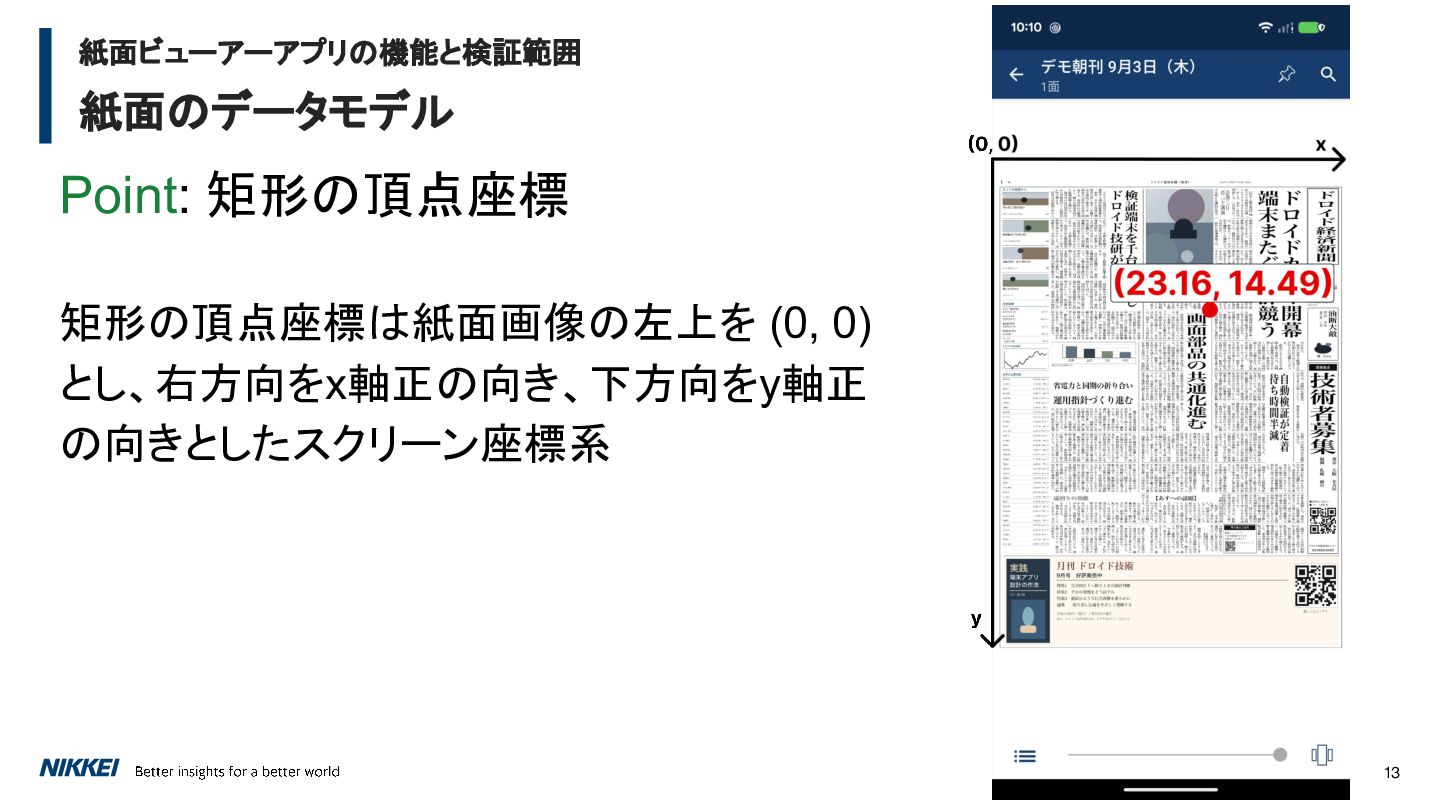

13. 紙面ビューアーアプリの機能と検証範囲 紙面のデータモデル Point: 矩形の頂点座標 矩形の頂点座標は紙面画像の左上を (0, 0) とし、右方向をx軸正の向き、下方向をy軸正 の向きとしたスクリーン座標系 13

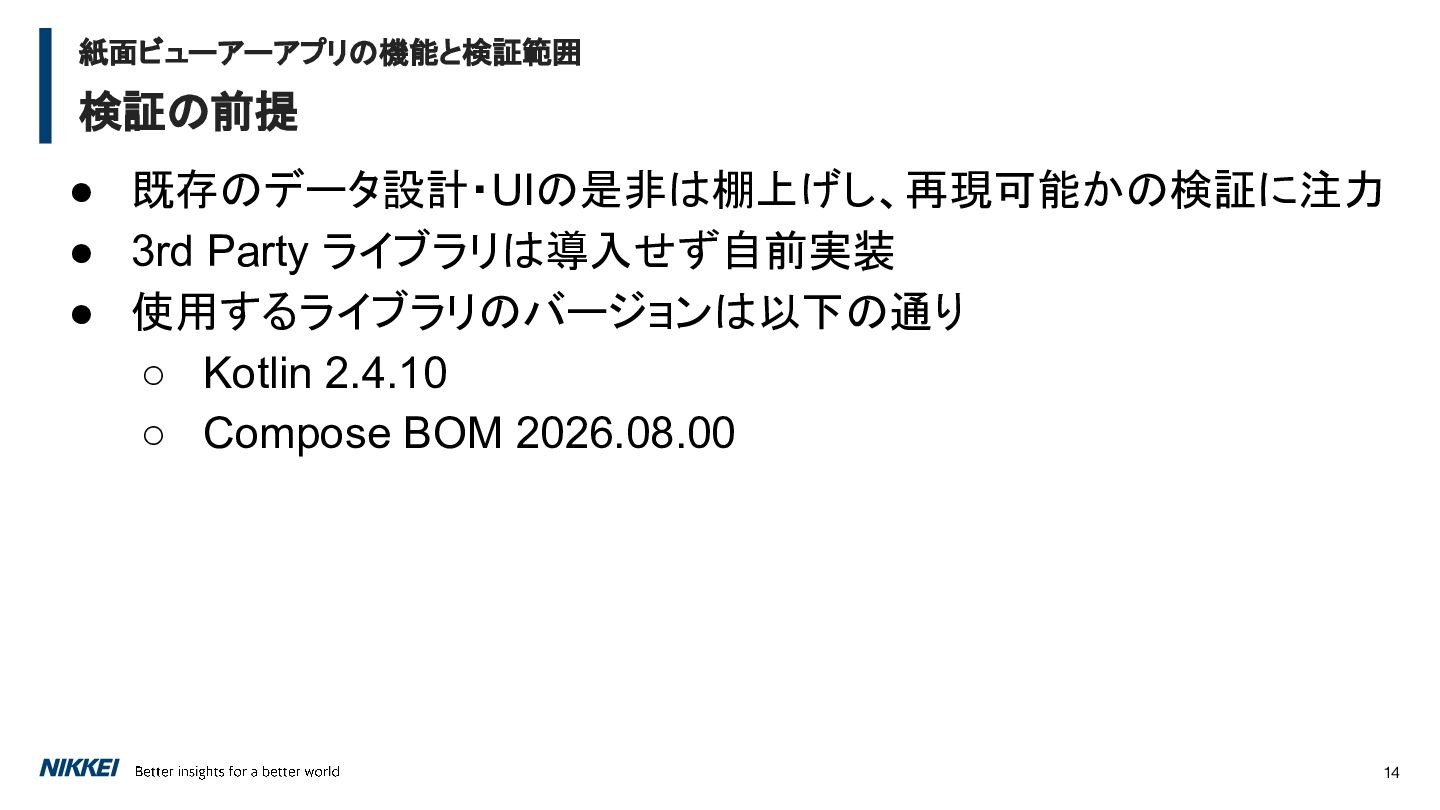

14. 紙面ビューアーアプリの機能と検証範囲 検証の前提 • 既存のデータ設計・UIの是非は棚上げし、再現可能かの検証に注力 • 3rd Party ライブラリは導入せず自前実装 • 使用するライブラリのバージョンは以下の通り ◦ Kotlin 2.4.10 ◦ Compose BOM 2026.08.00 14
15. Jetpack Composeで挑む 15

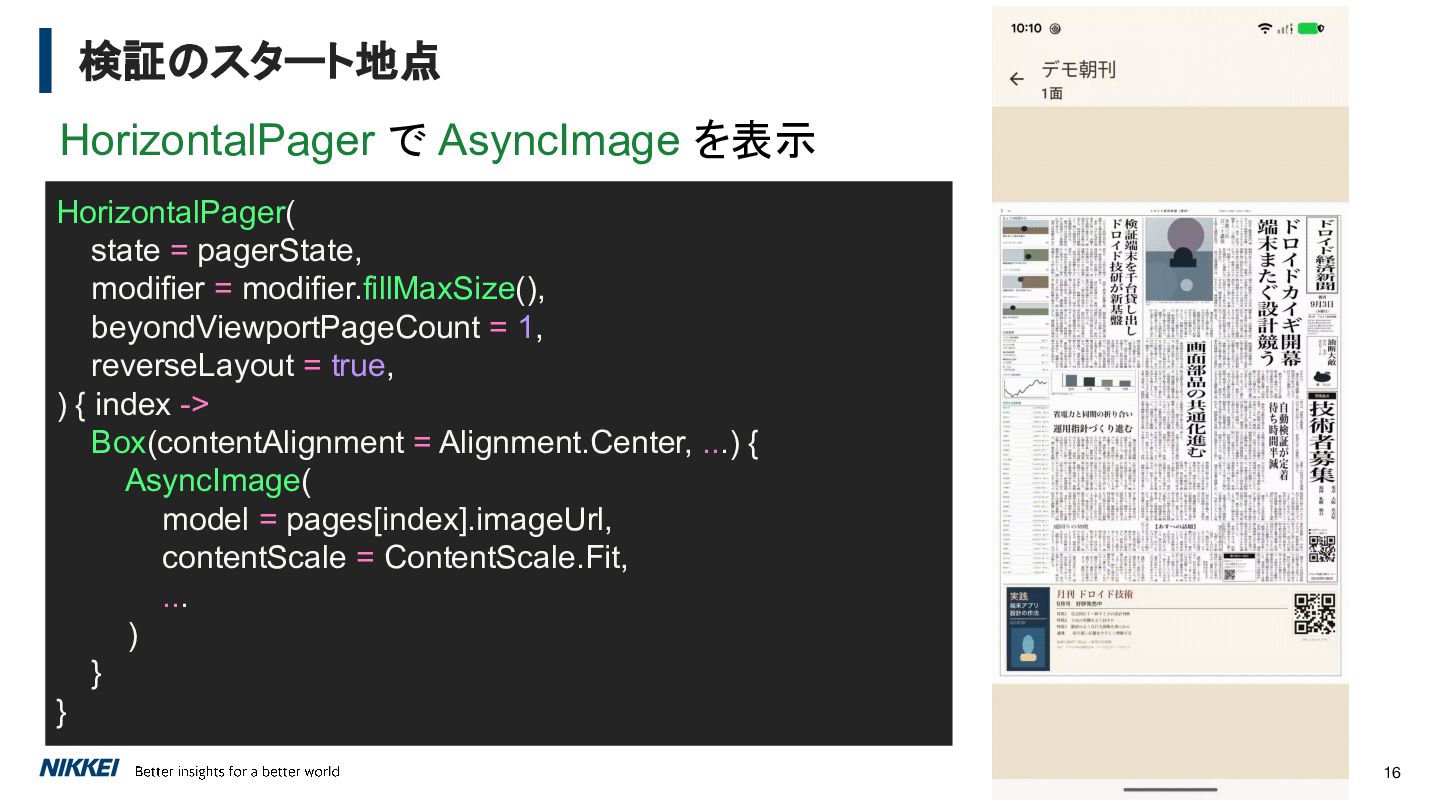

16. 検証のスタート地点 HorizontalPager で AsyncImage を表示 HorizontalPager( state = pagerState, modifier = modifier.fillMaxSize(), beyondViewportPageCount = 1, reverseLayout = true, ) { index -> Box(contentAlignment = Alignment.Center, ...) { AsyncImage( model = pages[index].imageUrl, contentScale = ContentScale.Fit, ... ) } } 16
17. 壁① 複合ジェスチャーの競合解決 17

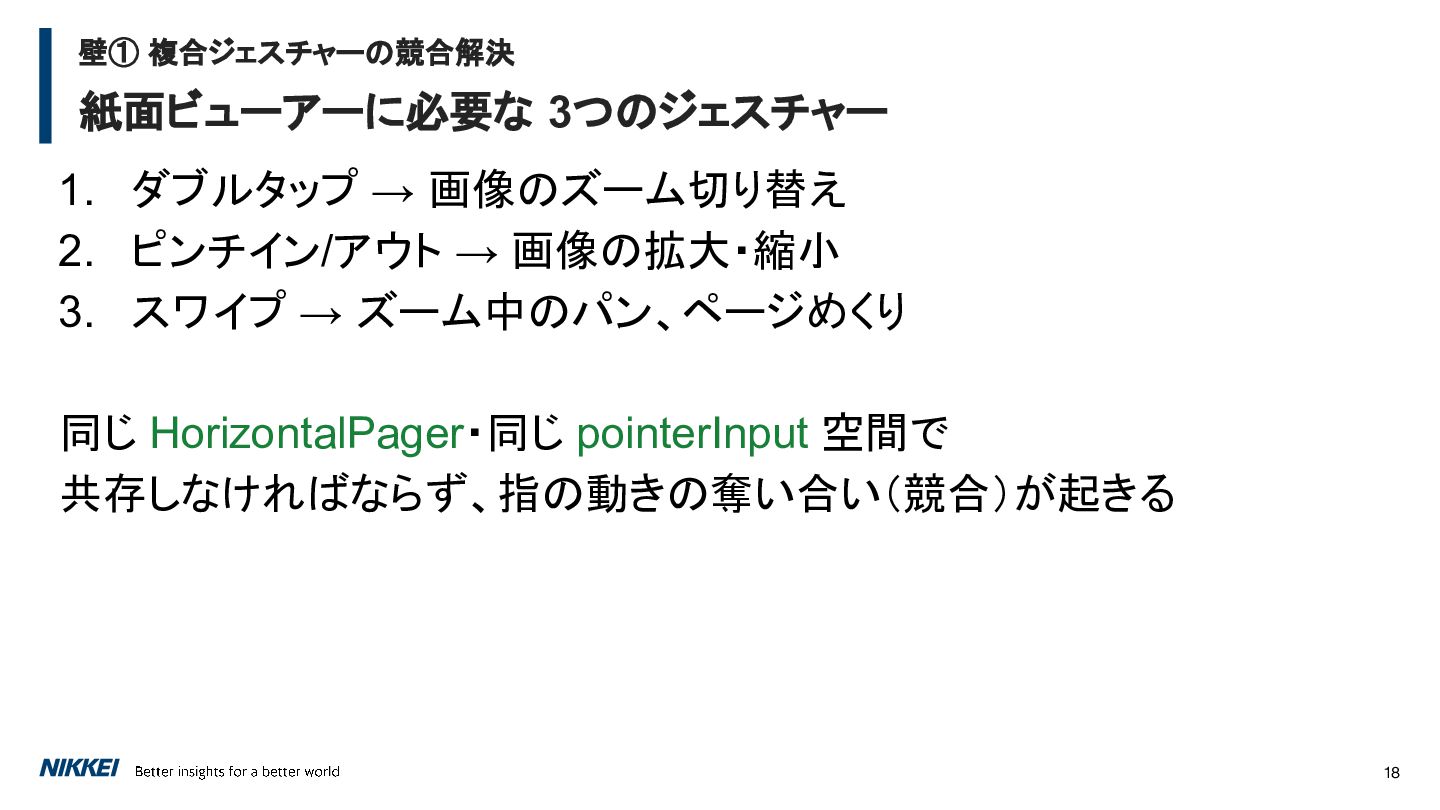

18. 壁① 複合ジェスチャーの競合解決 紙面ビューアーに必要な 3つのジェスチャー 1. ダブルタップ → 画像のズーム切り替え 2. ピンチイン/アウト → 画像の拡大・縮小 3. スワイプ → ズーム中のパン、ページめくり 同じ HorizontalPager・同じ pointerInput 空間で 共存しなければならず、指の動きの奪い合い（競合）が起きる 18

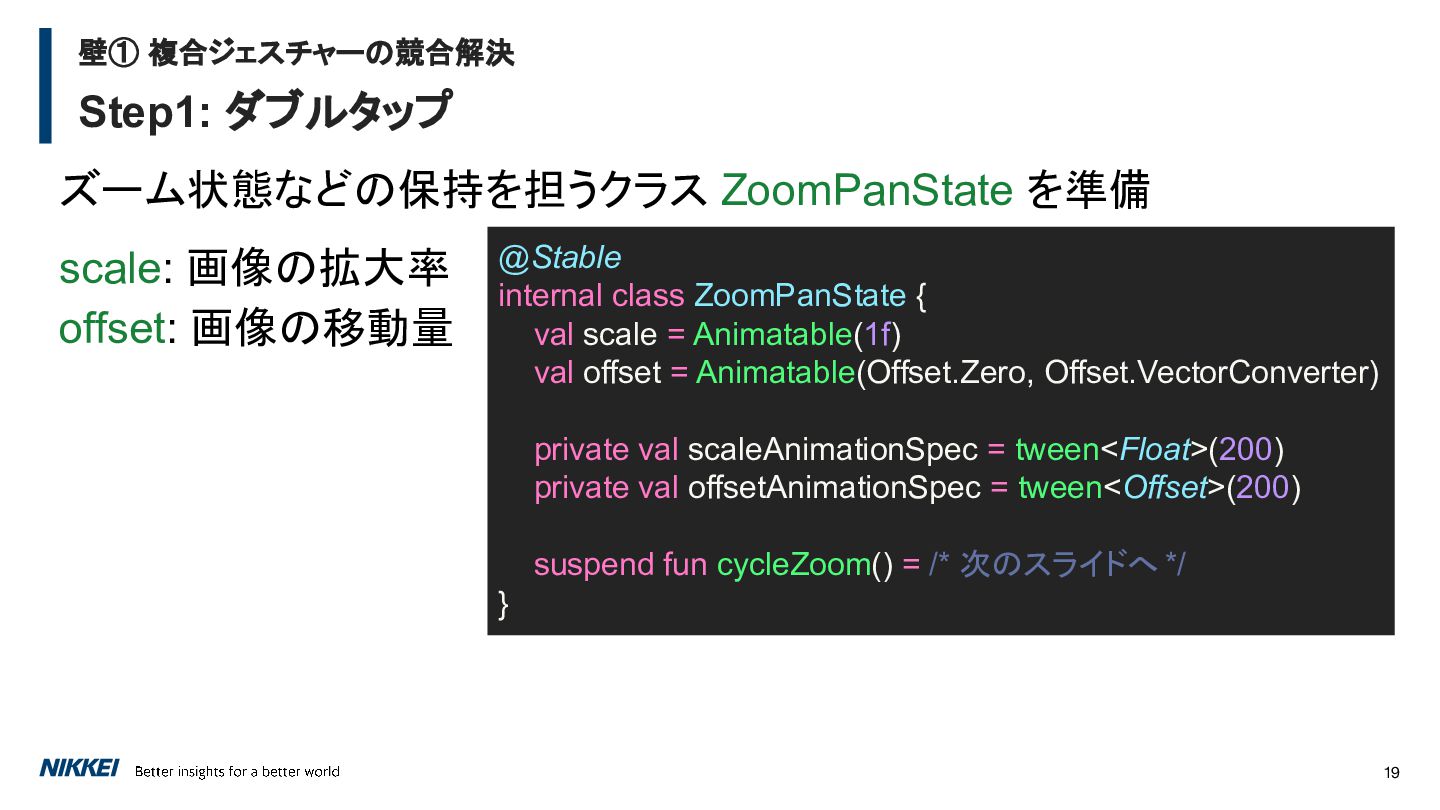

19. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップ ズーム状態などの保持を担うクラス ZoomPanState を準備 scale: 画像の拡大率 offset: 画像の移動量 @Stable internal class ZoomPanState { val scale = Animatable(1f) val offset = Animatable(Offset.Zero, Offset.VectorConverter) private val scaleAnimationSpec = tween<Float>(200) private val offsetAnimationSpec = tween<Offset>(200) suspend fun cycleZoom() = /* 次のスライドへ */ } 19

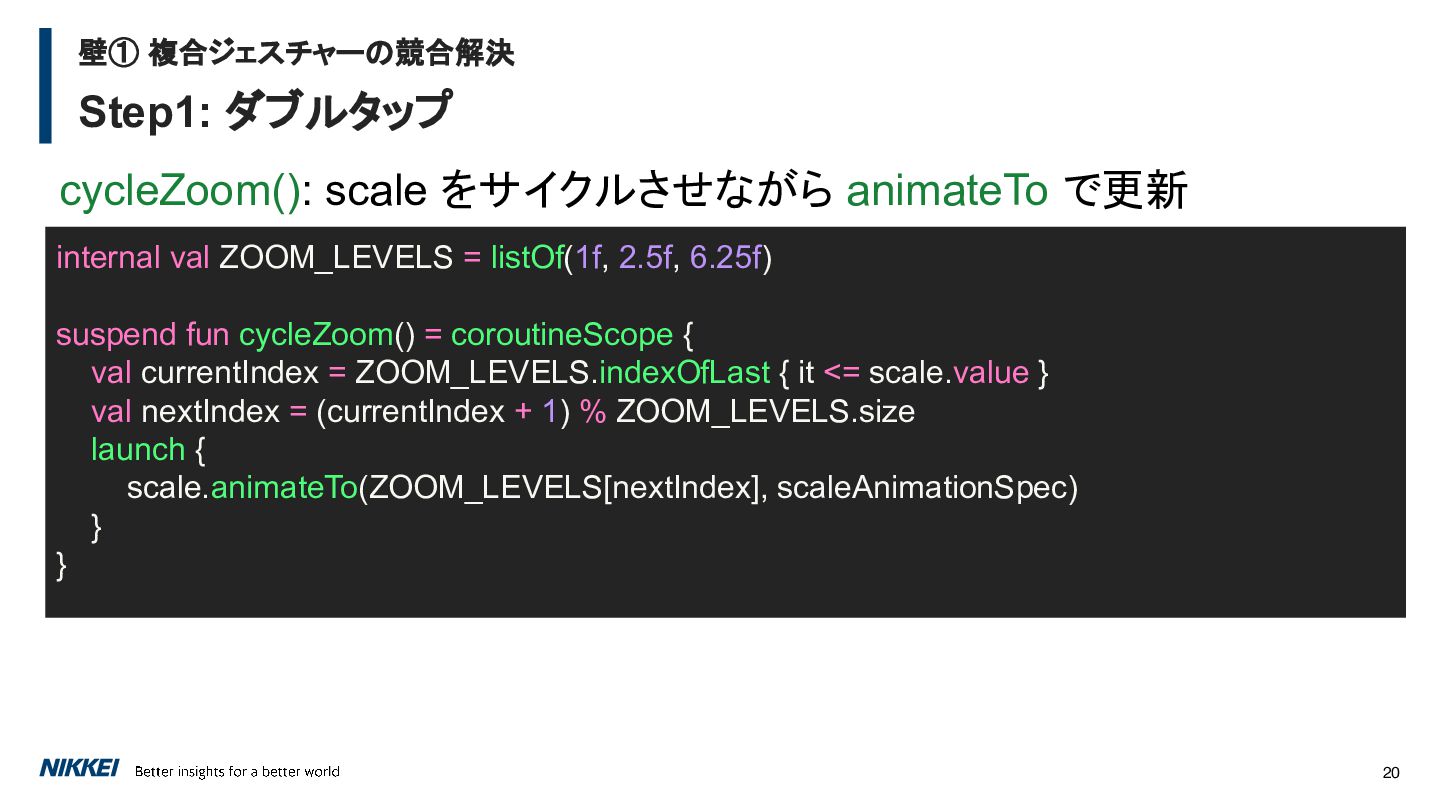

20. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップ cycleZoom(): scale をサイクルさせながら animateTo で更新 internal val ZOOM_LEVELS = listOf(1f, 2.5f, 6.25f) suspend fun cycleZoom() = coroutineScope { val currentIndex = ZOOM_LEVELS.indexOfLast { it <= scale.value } val nextIndex = (currentIndex + 1) % ZOOM_LEVELS.size launch { scale.animateTo(ZOOM_LEVELS[nextIndex], scaleAnimationSpec) } } 20

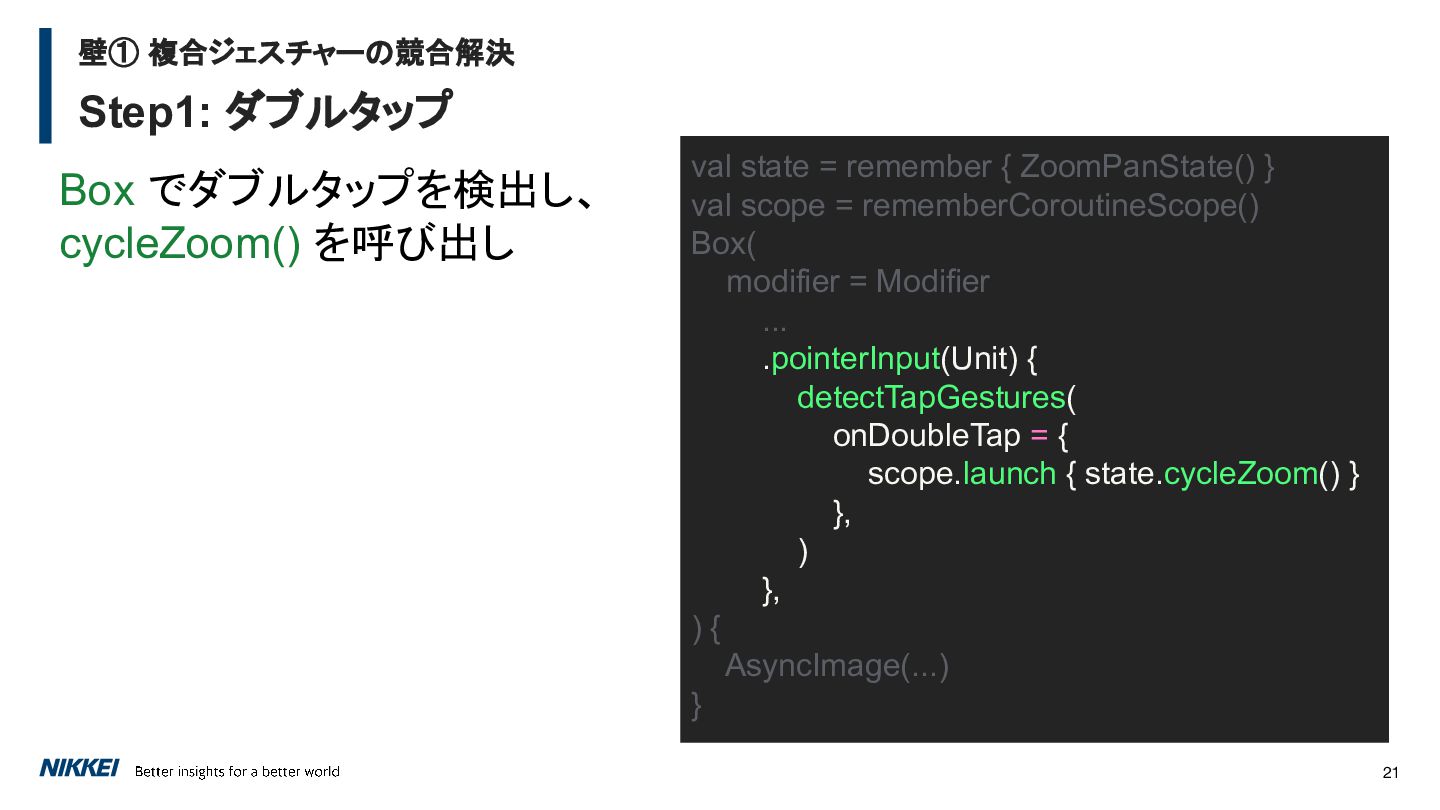

21. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップ Box でダブルタップを検出し、 cycleZoom() を呼び出し val state = remember { ZoomPanState() } val scope = rememberCoroutineScope() Box( modifier = Modifier ... .pointerInput(Unit) { detectTapGestures( onDoubleTap = { scope.launch { state.cycleZoom() } }, ) }, ){ AsyncImage(...) } 21

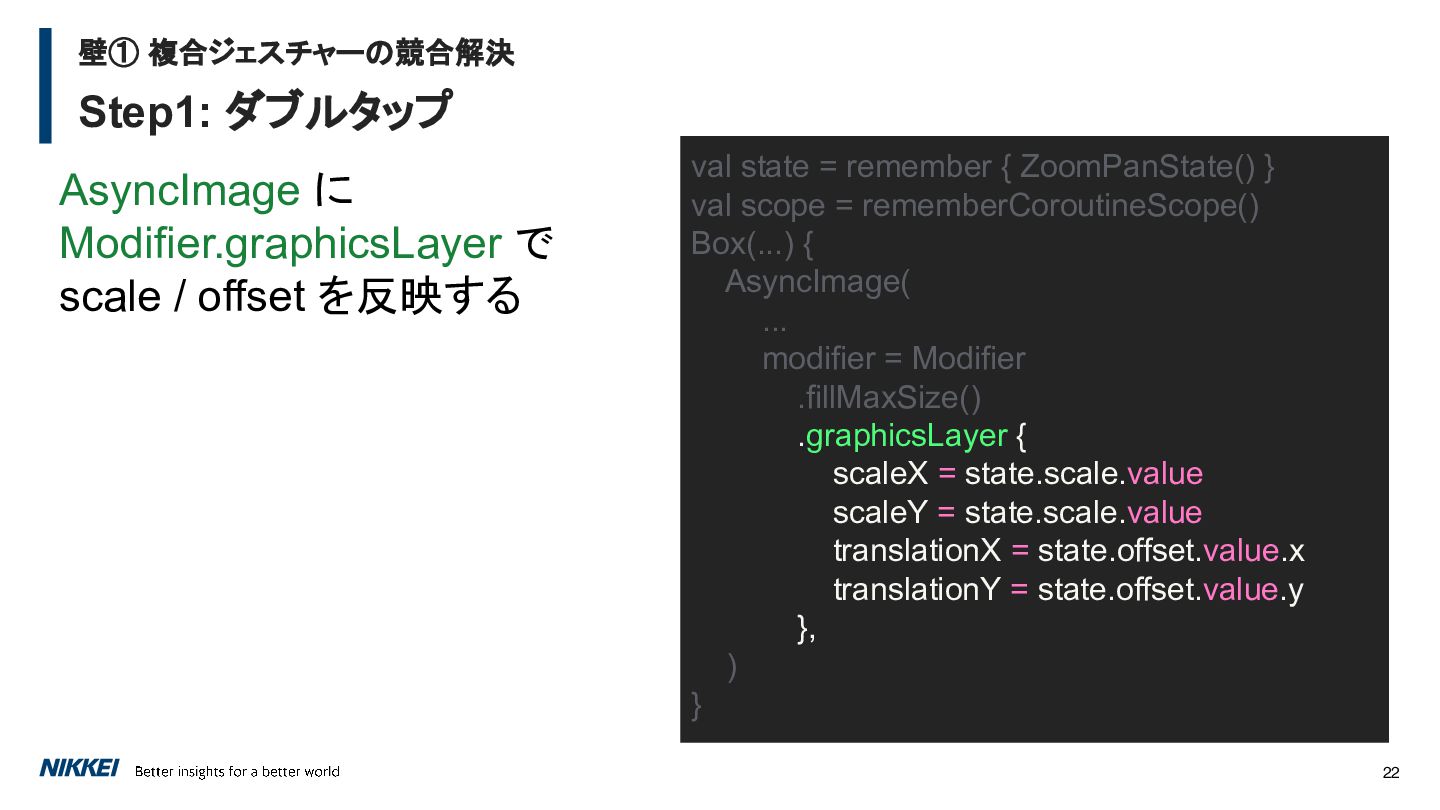

22. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップ AsyncImage に Modifier.graphicsLayer で scale / offset を反映する val state = remember { ZoomPanState() } val scope = rememberCoroutineScope() Box(...) { AsyncImage( ... modifier = Modifier .fillMaxSize() .graphicsLayer { scaleX = state.scale.value scaleY = state.scale.value translationX = state.offset.value.x translationY = state.offset.value.y }, ) } 22

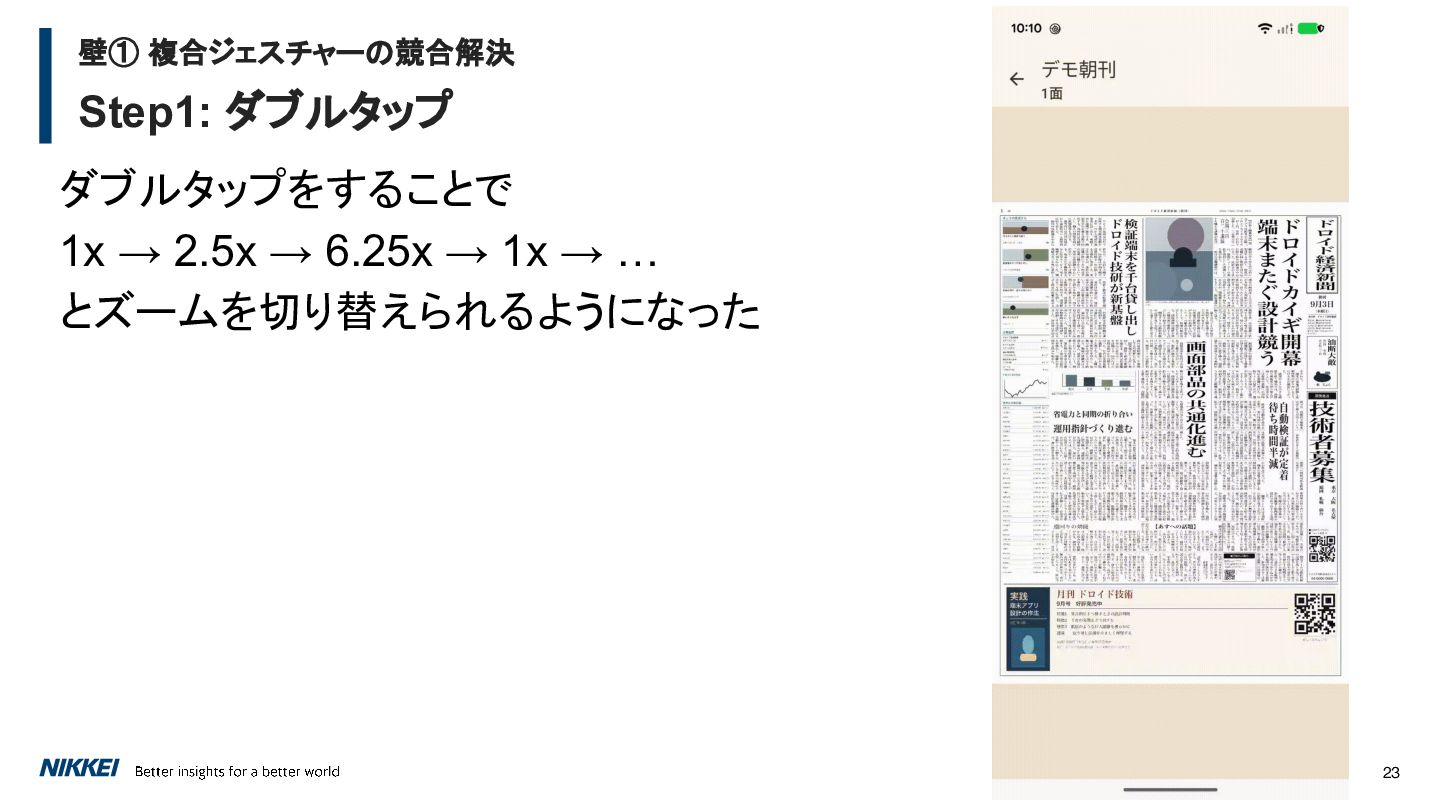

23. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップ ダブルタップをすることで 1x → 2.5x → 6.25x → 1x → … とズームを切り替えられるようになった 23

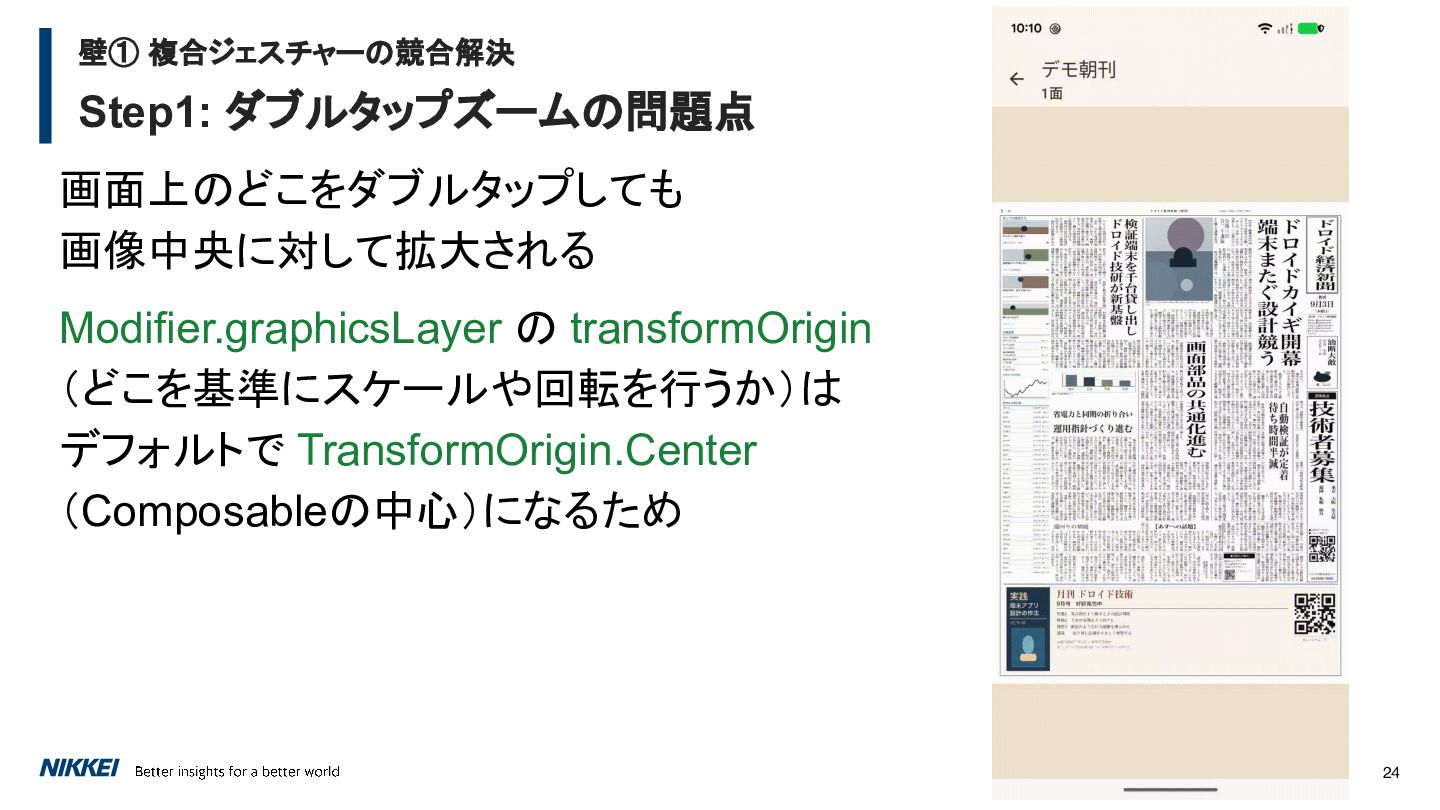

24. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップズームの問題点 画面上のどこをダブルタップしても 画像中央に対して拡大される Modifier.graphicsLayer の transformOrigin （どこを基準にスケールや回転を行うか）は デフォルトで TransformOrigin.Center （Composableの中心）になるため 24

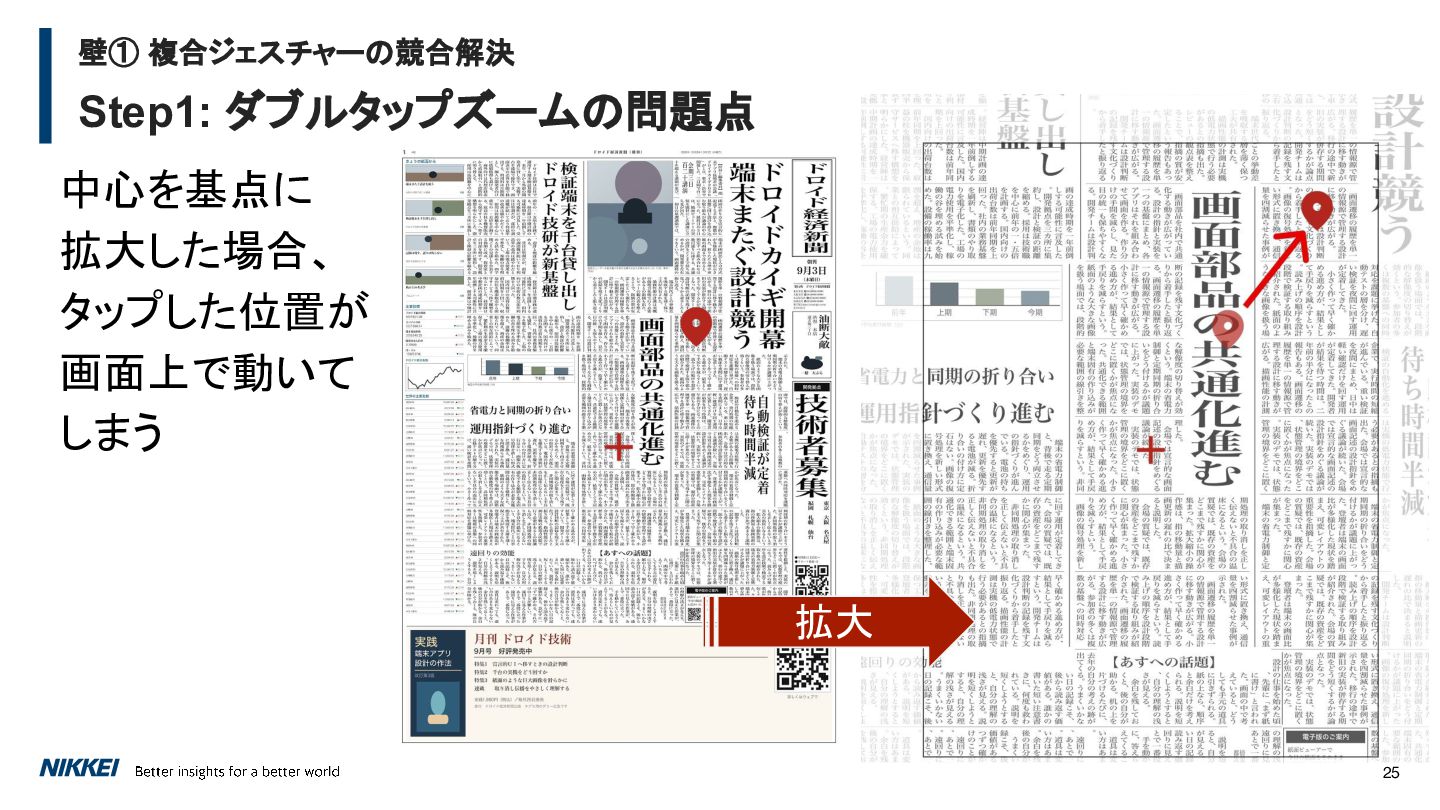

25. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップズームの問題点 中心を基点に 拡大した場合、 タップした位置が 画面上で動いて しまう 拡大 25

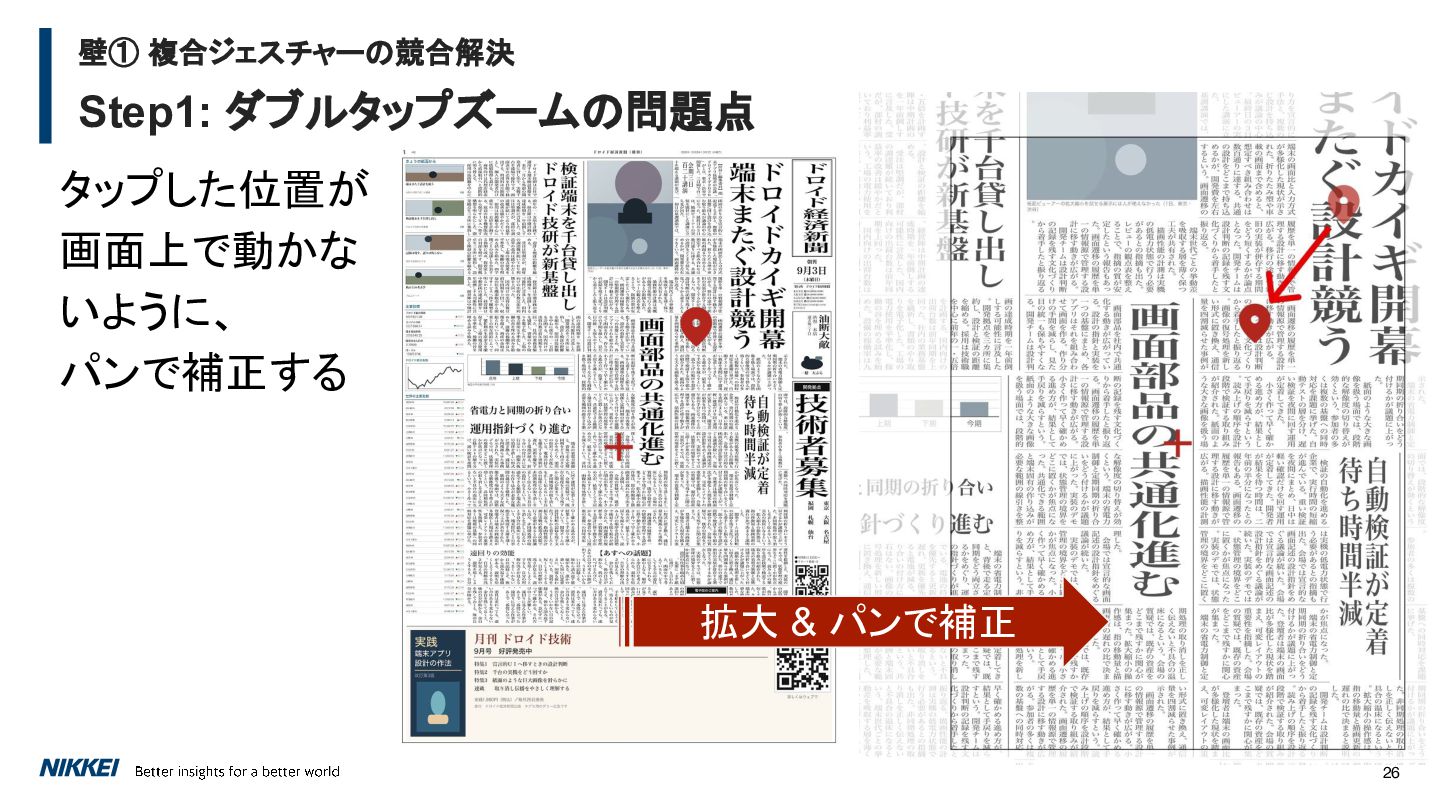

26. 壁① 複合ジェスチャーの競合解決 Step1: ダブルタップズームの問題点 タップした位置が 画面上で動かな いように、 パンで補正する 拡大 & パンで補正 26

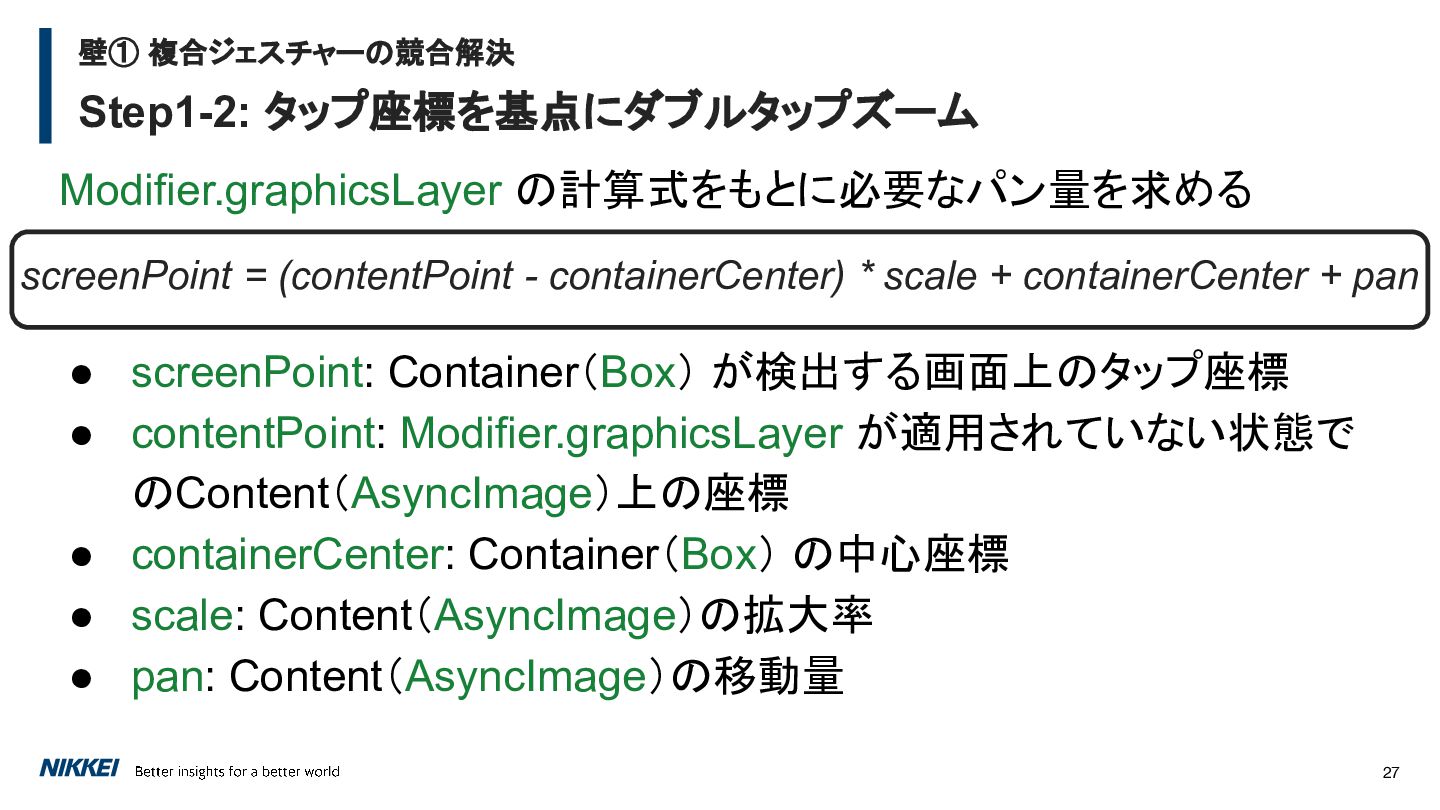

27. 壁① 複合ジェスチャーの競合解決 Step1-2: タップ座標を基点にダブルタップズーム Modifier.graphicsLayer の計算式をもとに必要なパン量を求める screenPoint = (contentPoint - containerCenter) * scale + containerCenter + pan • screenPoint: Container（Box） が検出する画面上のタップ座標 • contentPoint: Modifier.graphicsLayer が適用されていない状態で のContent（AsyncImage）上の座標 • containerCenter: Container（Box） の中心座標 • scale: Content（AsyncImage）の拡大率 • pan: Content（AsyncImage）の移動量 27

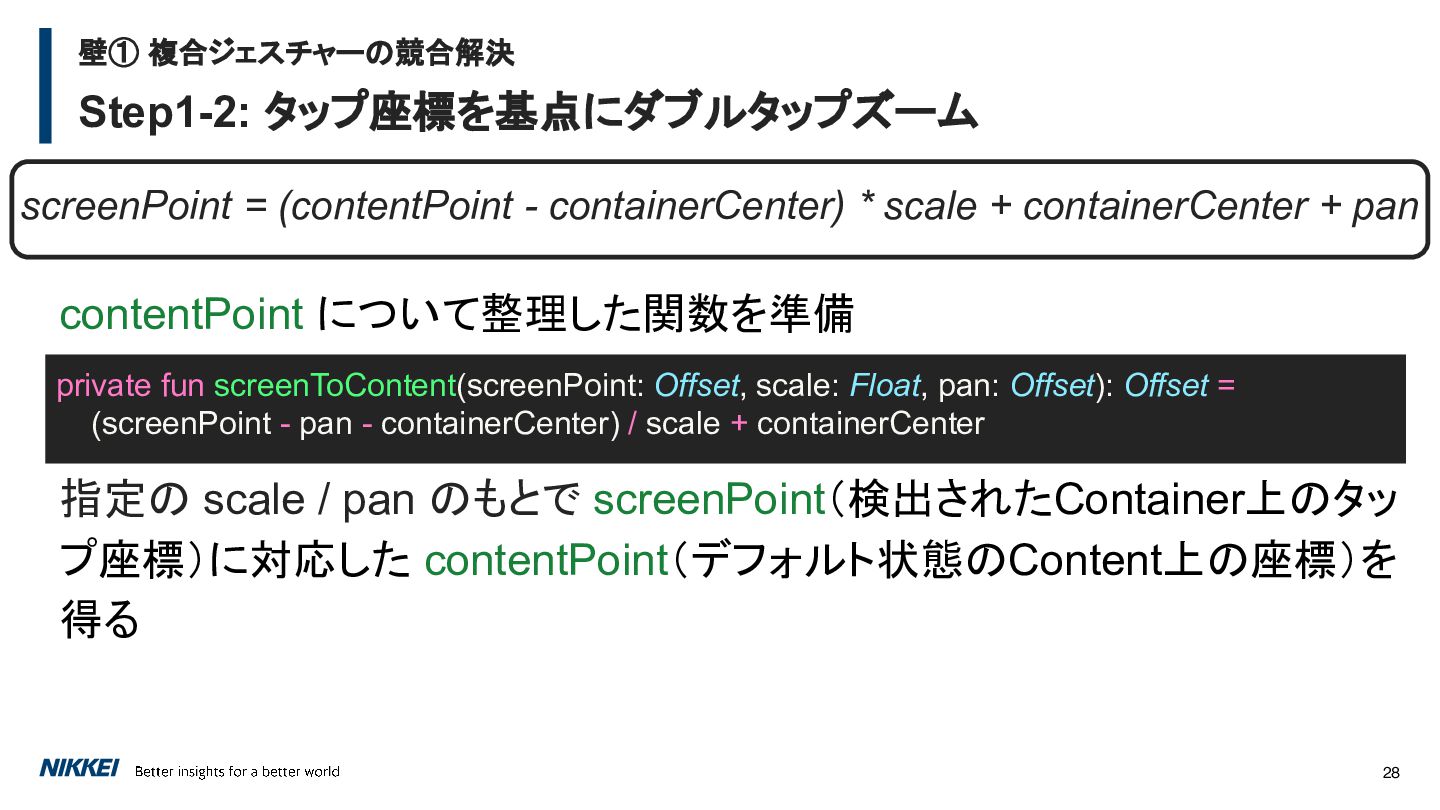

28. 壁① 複合ジェスチャーの競合解決 Step1-2: タップ座標を基点にダブルタップズーム screenPoint = (contentPoint - containerCenter) * scale + containerCenter + pan contentPoint について整理した関数を準備 private fun screenToContent(screenPoint: Offset, scale: Float, pan: Offset): Offset = (screenPoint - pan - containerCenter) / scale + containerCenter 指定の scale / pan のもとで screenPoint（検出されたContainer上のタッ プ座標）に対応した contentPoint（デフォルト状態のContent上の座標）を 得る 28

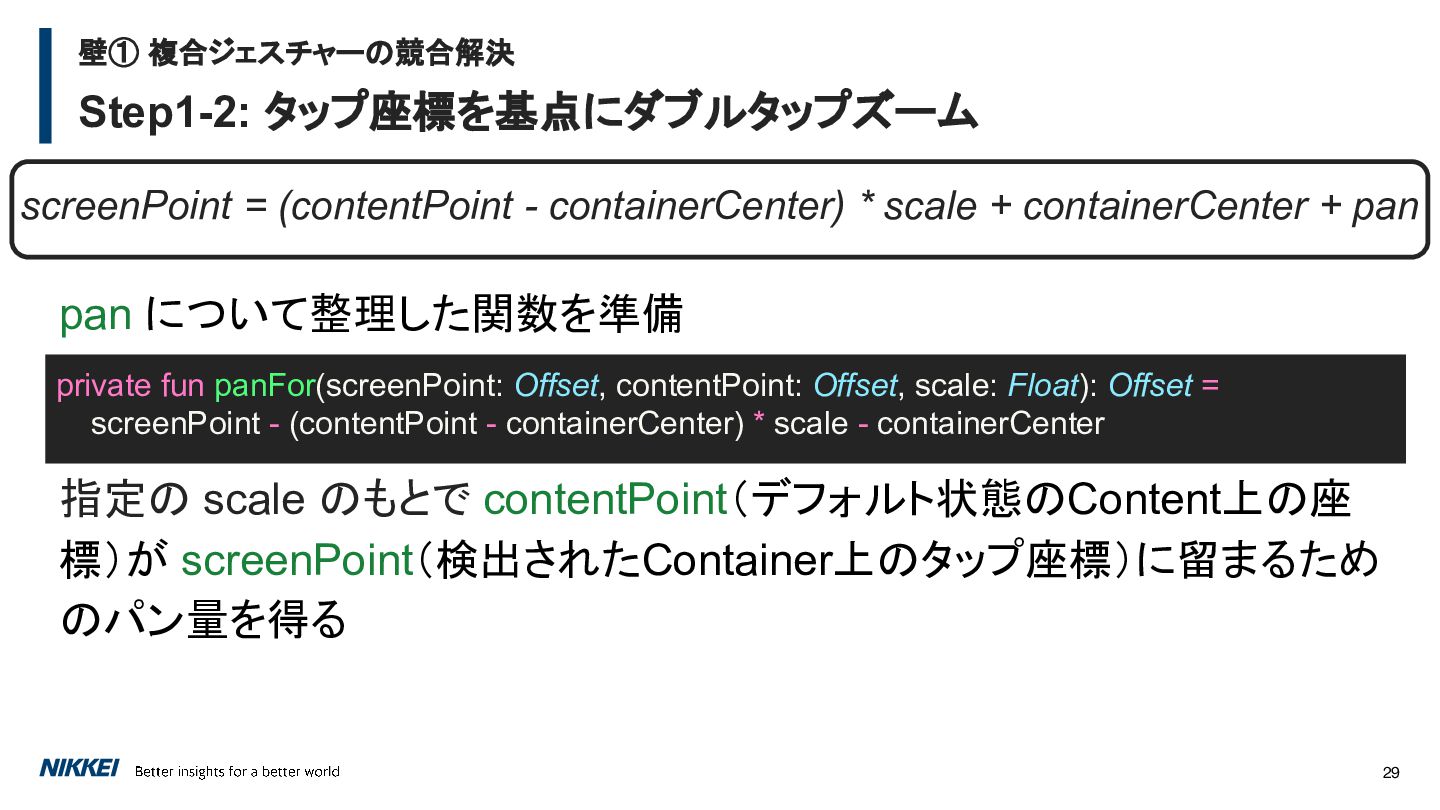

29. 壁① 複合ジェスチャーの競合解決 Step1-2: タップ座標を基点にダブルタップズーム screenPoint = (contentPoint - containerCenter) * scale + containerCenter + pan pan について整理した関数を準備 private fun panFor(screenPoint: Offset, contentPoint: Offset, scale: Float): Offset = screenPoint - (contentPoint - containerCenter) * scale - containerCenter 指定の scale のもとで contentPoint（デフォルト状態のContent上の座 標）が screenPoint（検出されたContainer上のタップ座標）に留まるため のパン量を得る 29

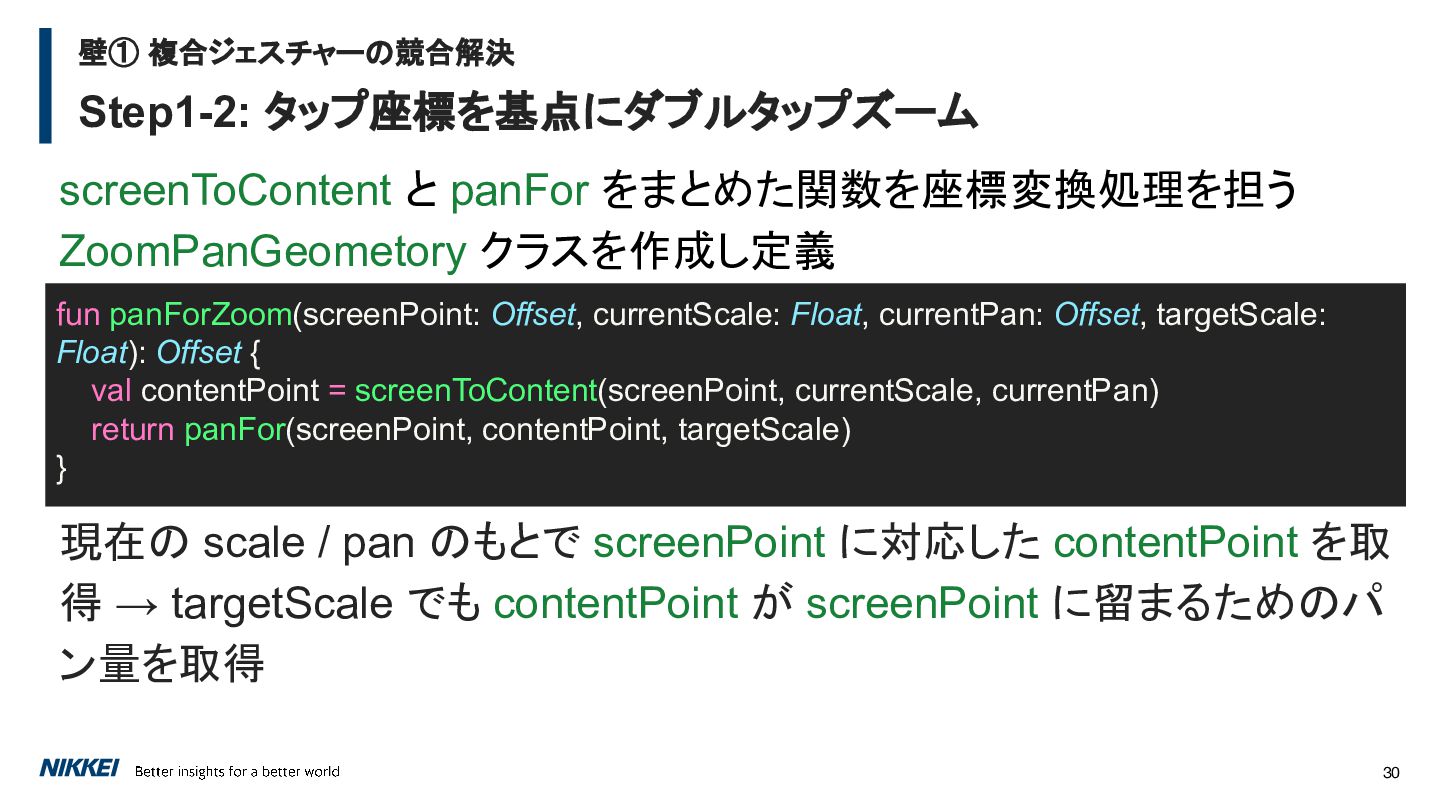

30. 壁① 複合ジェスチャーの競合解決 Step1-2: タップ座標を基点にダブルタップズーム screenToContent と panFor をまとめた関数を座標変換処理を担う ZoomPanGeometory クラスを作成し定義 fun panForZoom(screenPoint: Offset, currentScale: Float, currentPan: Offset, targetScale: Float): Offset { val contentPoint = screenToContent(screenPoint, currentScale, currentPan) return panFor(screenPoint, contentPoint, targetScale) } 現在の scale / pan のもとで screenPoint に対応した contentPoint を取 得 → targetScale でも contentPoint が screenPoint に留まるためのパ ン量を取得 30

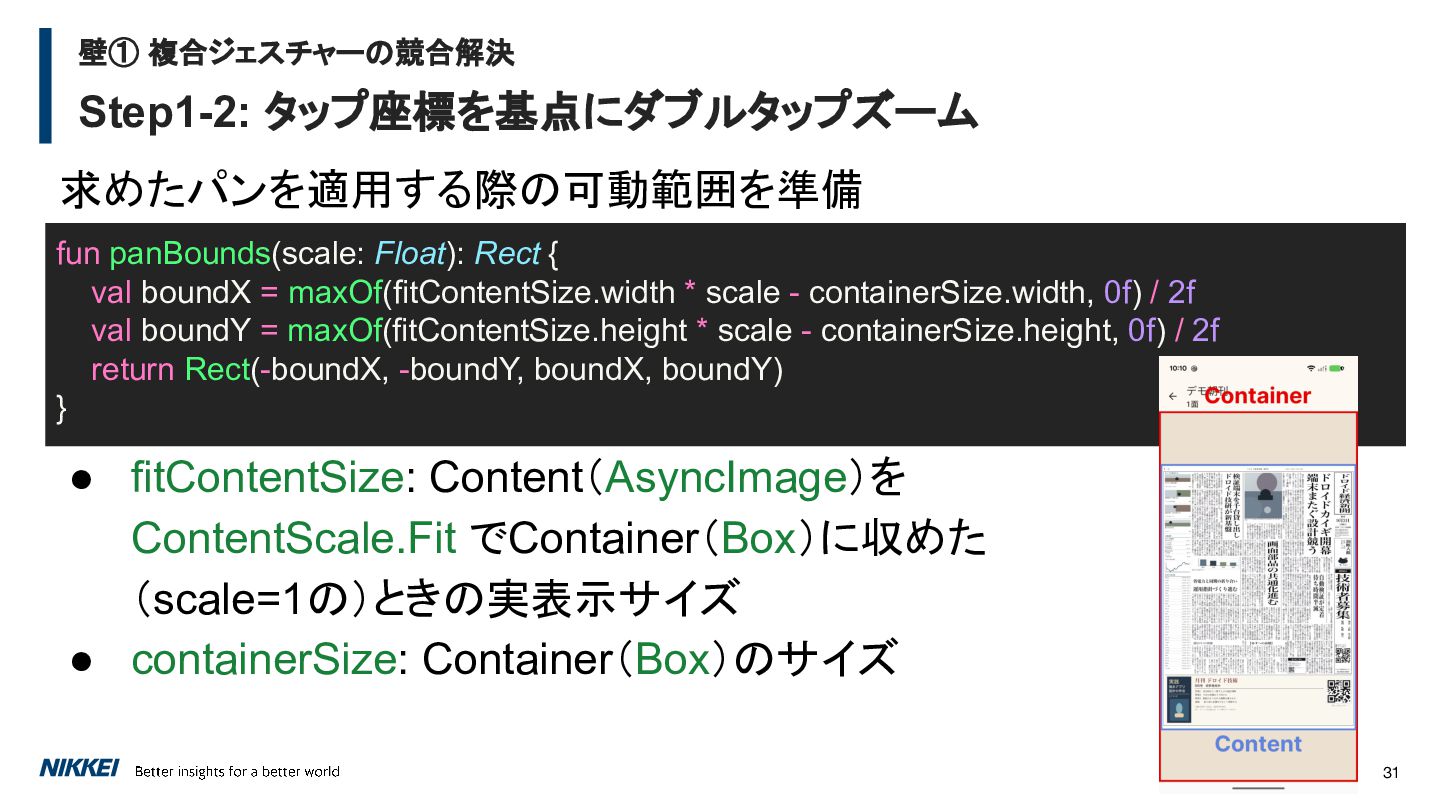

31. 壁① 複合ジェスチャーの競合解決 Step1-2: タップ座標を基点にダブルタップズーム 求めたパンを適用する際の可動範囲を準備 fun panBounds(scale: Float): Rect { val boundX = maxOf(fitContentSize.width * scale - containerSize.width, 0f) / 2f val boundY = maxOf(fitContentSize.height * scale - containerSize.height, 0f) / 2f return Rect(-boundX, -boundY, boundX, boundY) } • fitContentSize: Content（AsyncImage）を ContentScale.Fit でContainer（Box）に収めた （scale=1の）ときの実表示サイズ • containerSize: Container（Box）のサイズ 31

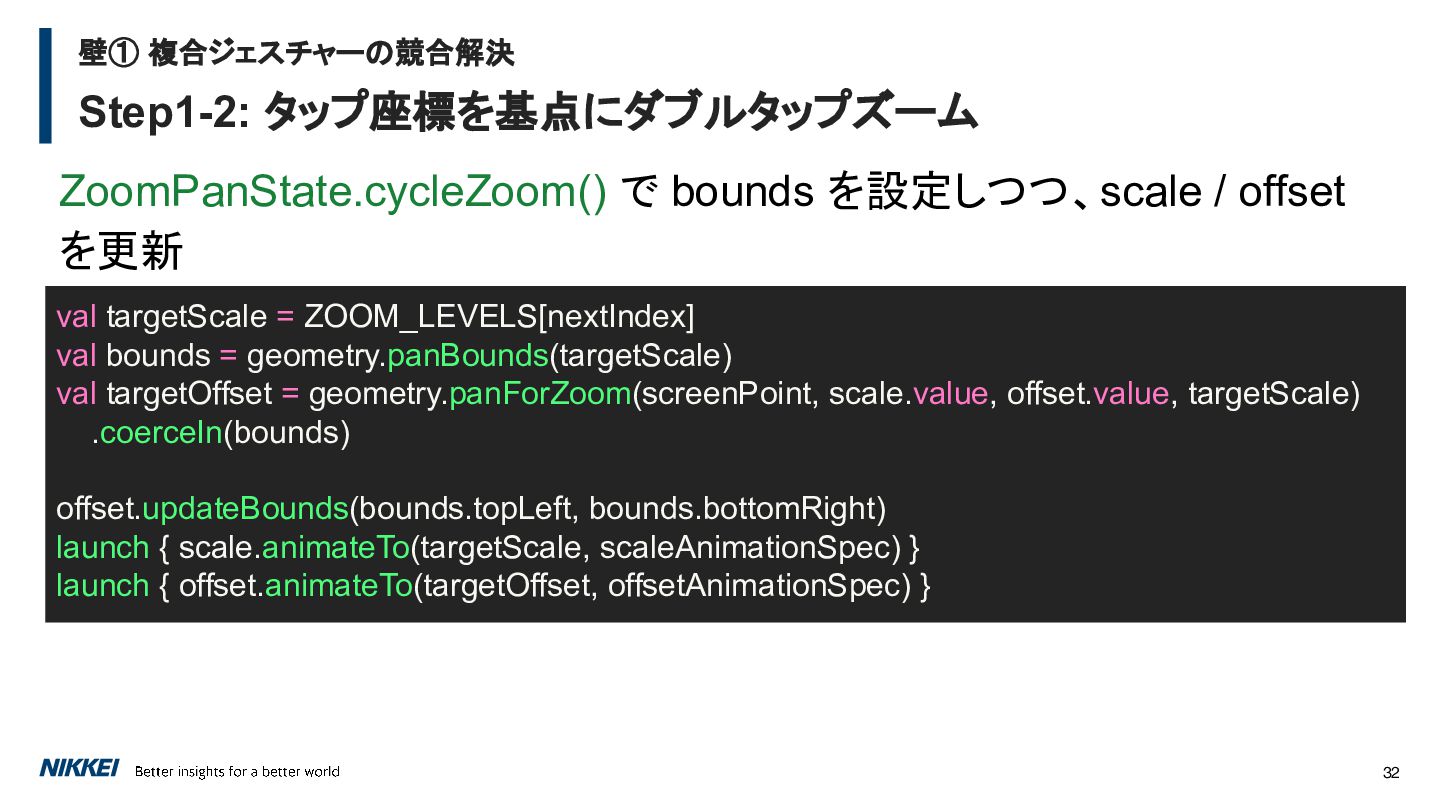

32. 壁① 複合ジェスチャーの競合解決 Step1-2: タップ座標を基点にダブルタップズーム ZoomPanState.cycleZoom() で bounds を設定しつつ、scale / offset を更新 val targetScale = ZOOM_LEVELS[nextIndex] val bounds = geometry.panBounds(targetScale) val targetOffset = geometry.panForZoom(screenPoint, scale.value, offset.value, targetScale) .coerceIn(bounds) offset.updateBounds(bounds.topLeft, bounds.bottomRight) launch { scale.animateTo(targetScale, scaleAnimationSpec) } launch { offset.animateTo(targetOffset, offsetAnimationSpec) } 32

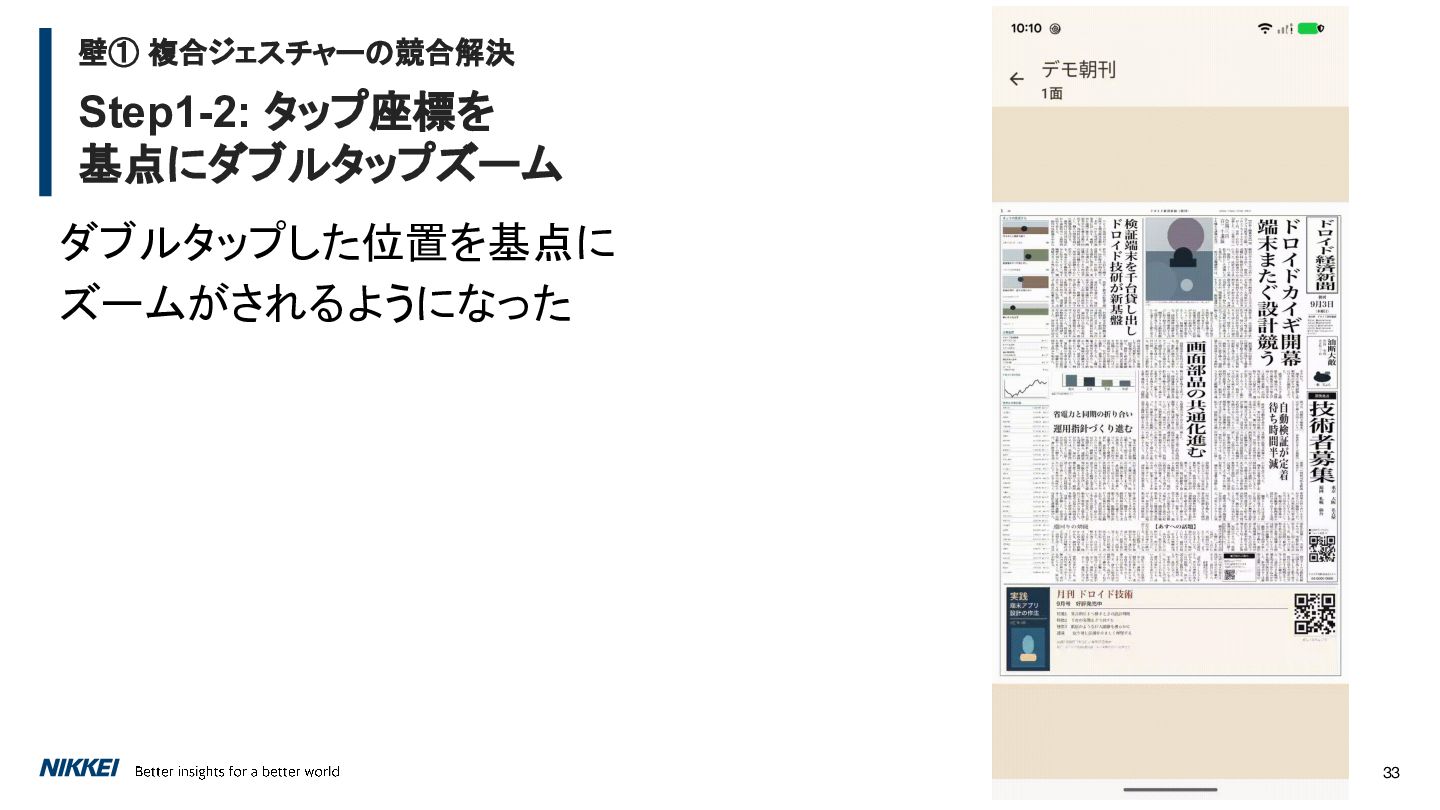

33. 壁① 複合ジェスチャーの競合解決 Step1-2: タップ座標を 基点にダブルタップズーム ダブルタップした位置を基点に ズームがされるようになった 33

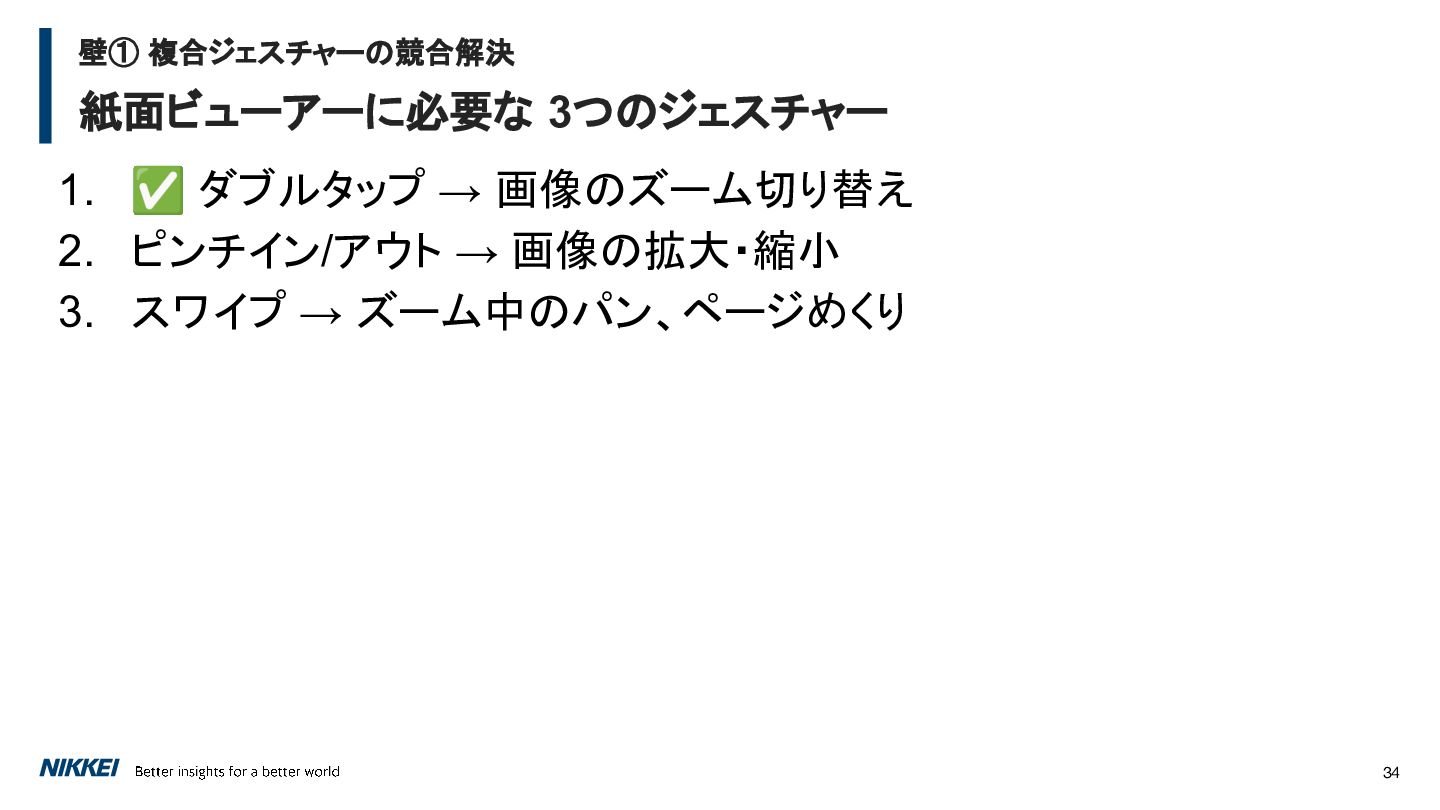

34. 壁① 複合ジェスチャーの競合解決 紙面ビューアーに必要な 3つのジェスチャー 1. ✅ ダブルタップ → 画像のズーム切り替え 2. ピンチイン/アウト → 画像の拡大・縮小 3. スワイプ → ズーム中のパン、ページめくり 34

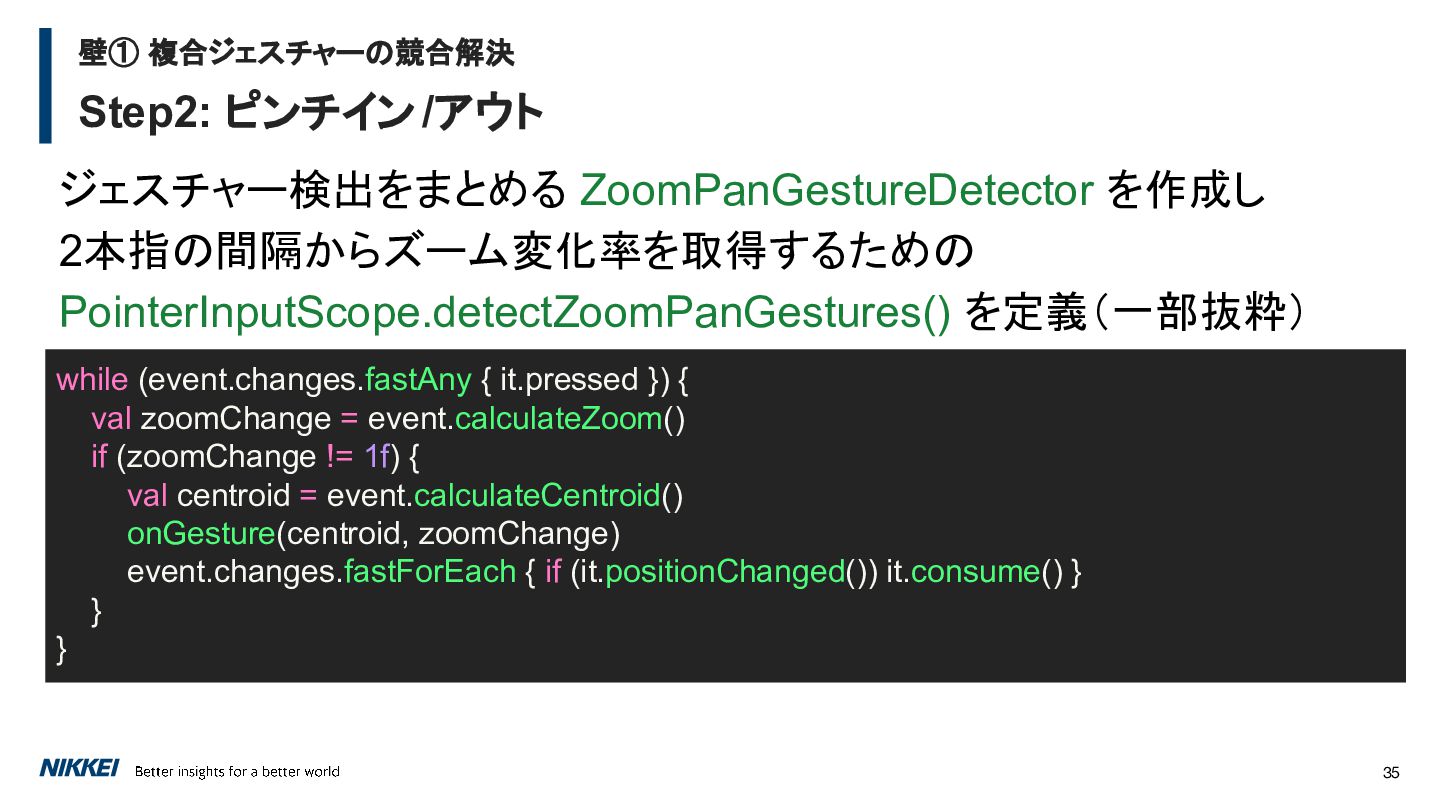

35. 壁① 複合ジェスチャーの競合解決 Step2: ピンチイン /アウト ジェスチャー検出をまとめる ZoomPanGestureDetector を作成し 2本指の間隔からズーム変化率を取得するための PointerInputScope.detectZoomPanGestures() を定義（一部抜粋） while (event.changes.fastAny { it.pressed }) { val zoomChange = event.calculateZoom() if (zoomChange != 1f) { val centroid = event.calculateCentroid() onGesture(centroid, zoomChange) event.changes.fastForEach { if (it.positionChanged()) it.consume() } } } 35

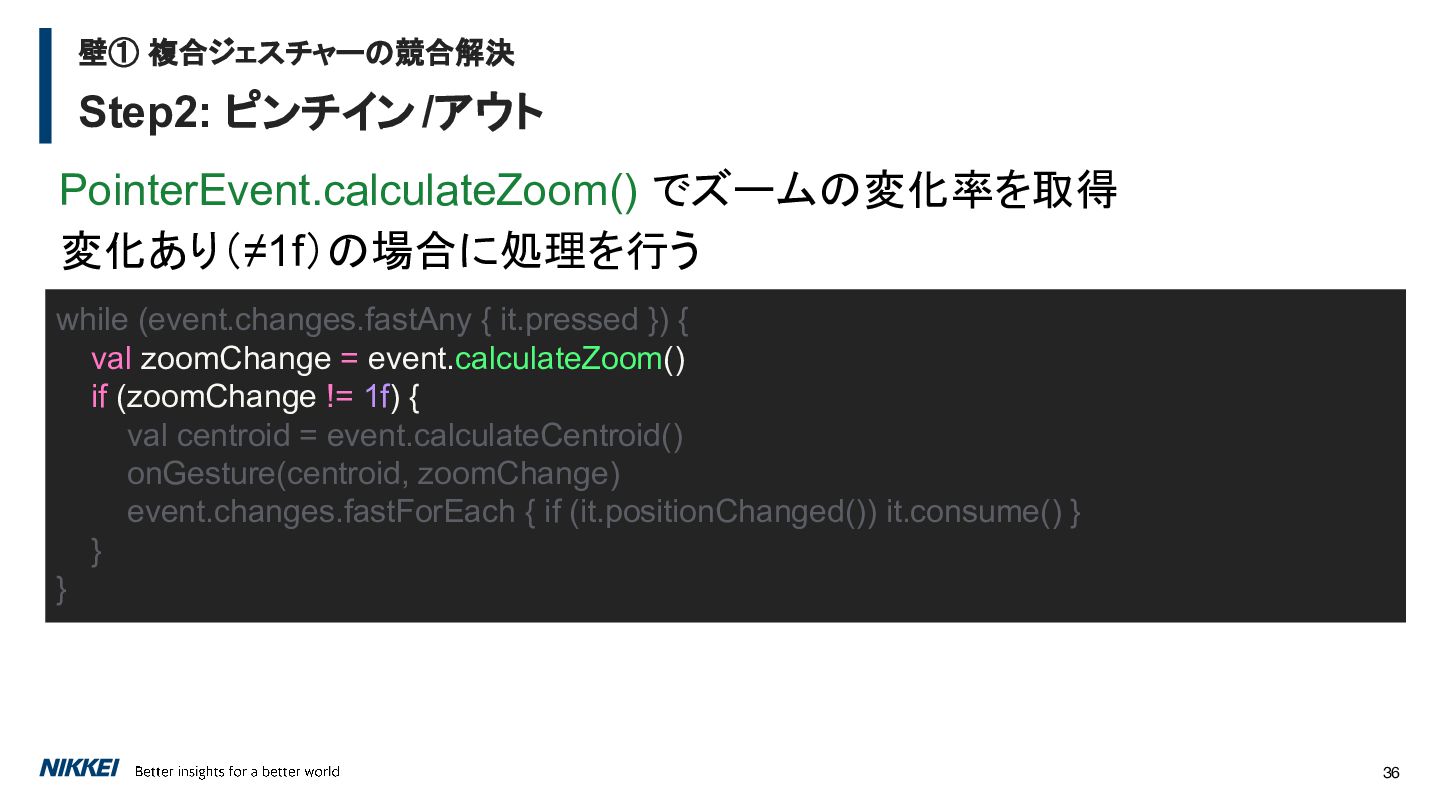

36. 壁① 複合ジェスチャーの競合解決 Step2: ピンチイン /アウト PointerEvent.calculateZoom() でズームの変化率を取得 変化あり（≠1f）の場合に処理を行う while (event.changes.fastAny { it.pressed }) { val zoomChange = event.calculateZoom() if (zoomChange != 1f) { val centroid = event.calculateCentroid() onGesture(centroid, zoomChange) event.changes.fastForEach { if (it.positionChanged()) it.consume() } } } 36

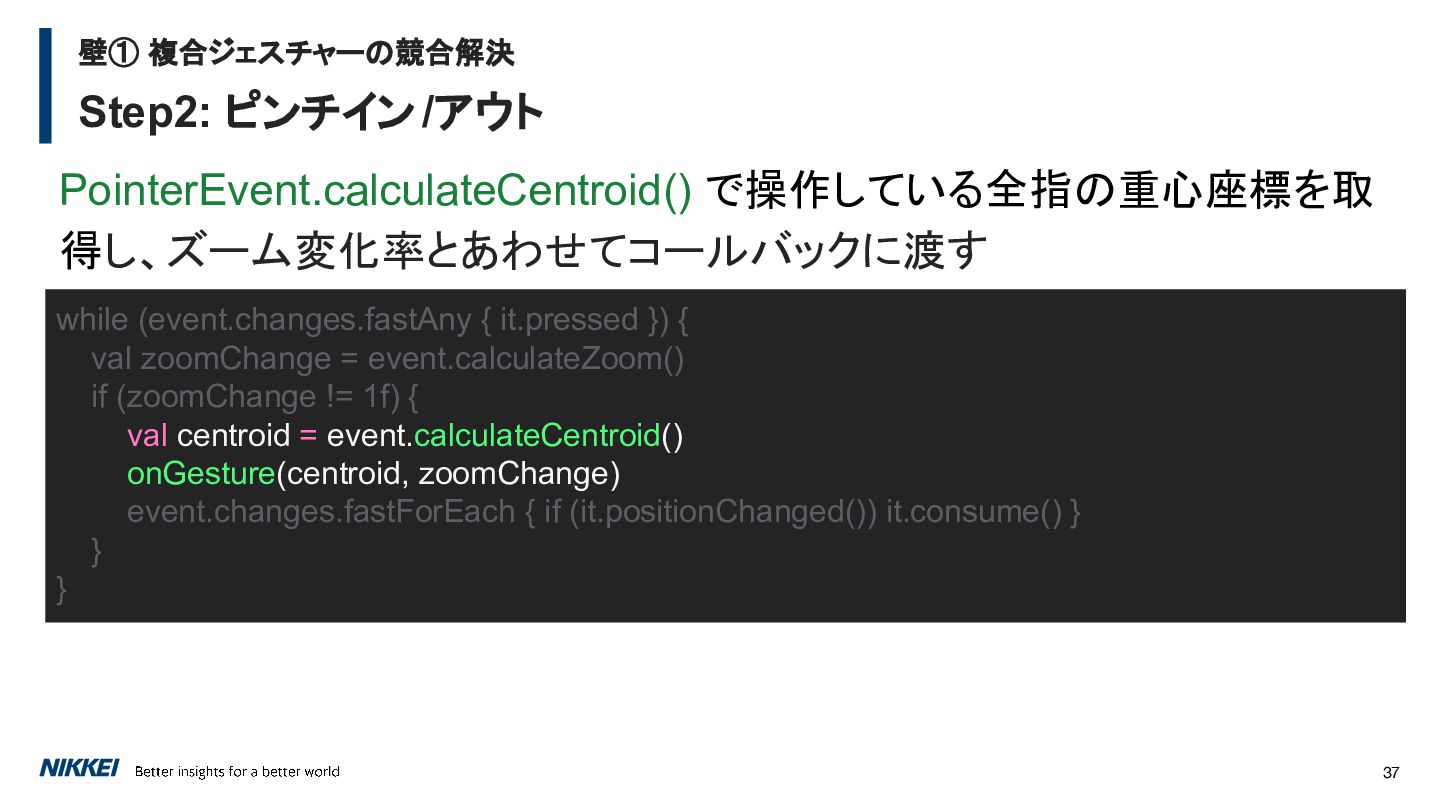

37. 壁① 複合ジェスチャーの競合解決 Step2: ピンチイン /アウト PointerEvent.calculateCentroid() で操作している全指の重心座標を取 得し、ズーム変化率とあわせてコールバックに渡す while (event.changes.fastAny { it.pressed }) { val zoomChange = event.calculateZoom() if (zoomChange != 1f) { val centroid = event.calculateCentroid() onGesture(centroid, zoomChange) event.changes.fastForEach { if (it.positionChanged()) it.consume() } } } 37

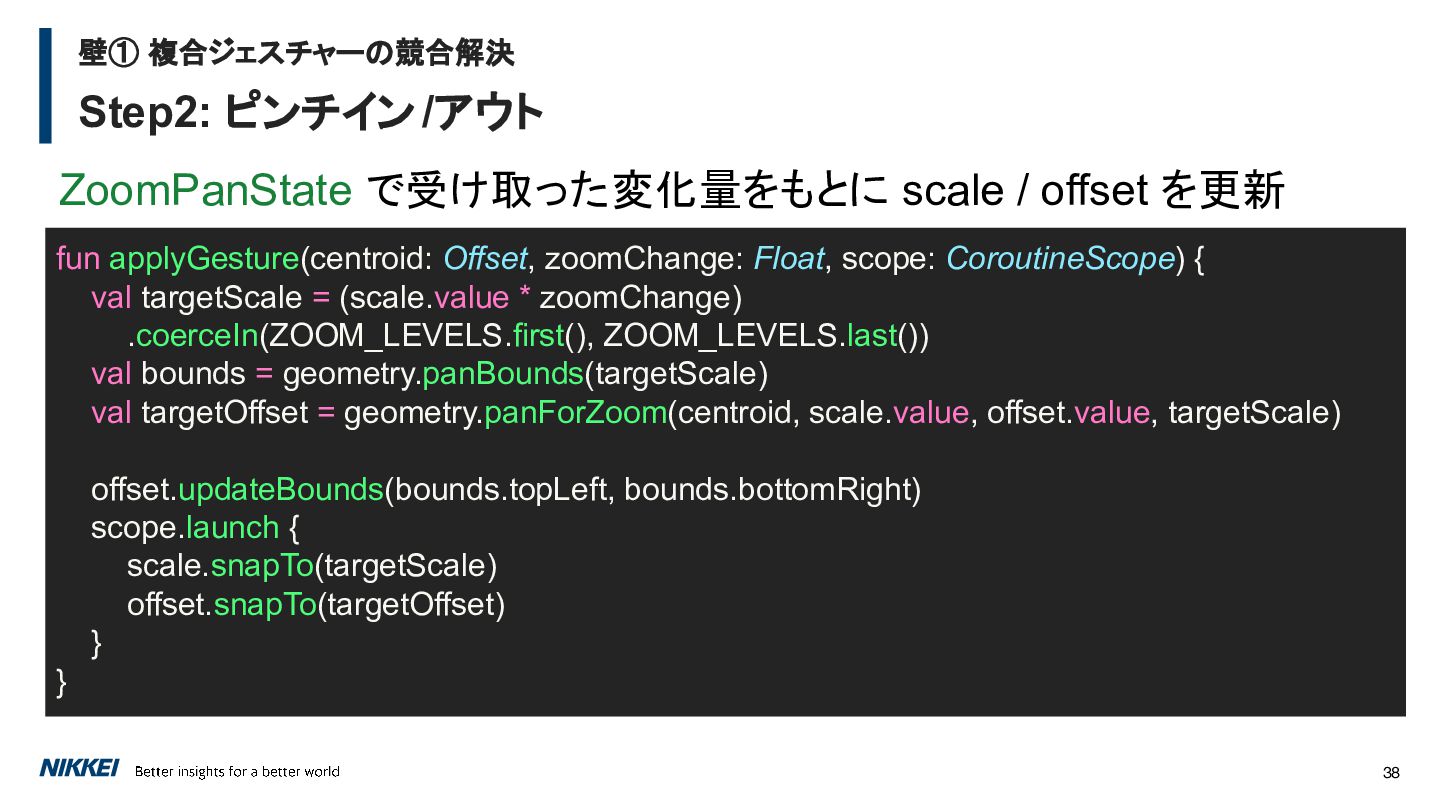

38. 壁① 複合ジェスチャーの競合解決 Step2: ピンチイン /アウト ZoomPanState で受け取った変化量をもとに scale / offset を更新 fun applyGesture(centroid: Offset, zoomChange: Float, scope: CoroutineScope) { val targetScale = (scale.value * zoomChange) .coerceIn(ZOOM_LEVELS.first(), ZOOM_LEVELS.last()) val bounds = geometry.panBounds(targetScale) val targetOffset = geometry.panForZoom(centroid, scale.value, offset.value, targetScale) offset.updateBounds(bounds.topLeft, bounds.bottomRight) scope.launch { scale.snapTo(targetScale) offset.snapTo(targetOffset) } } 38

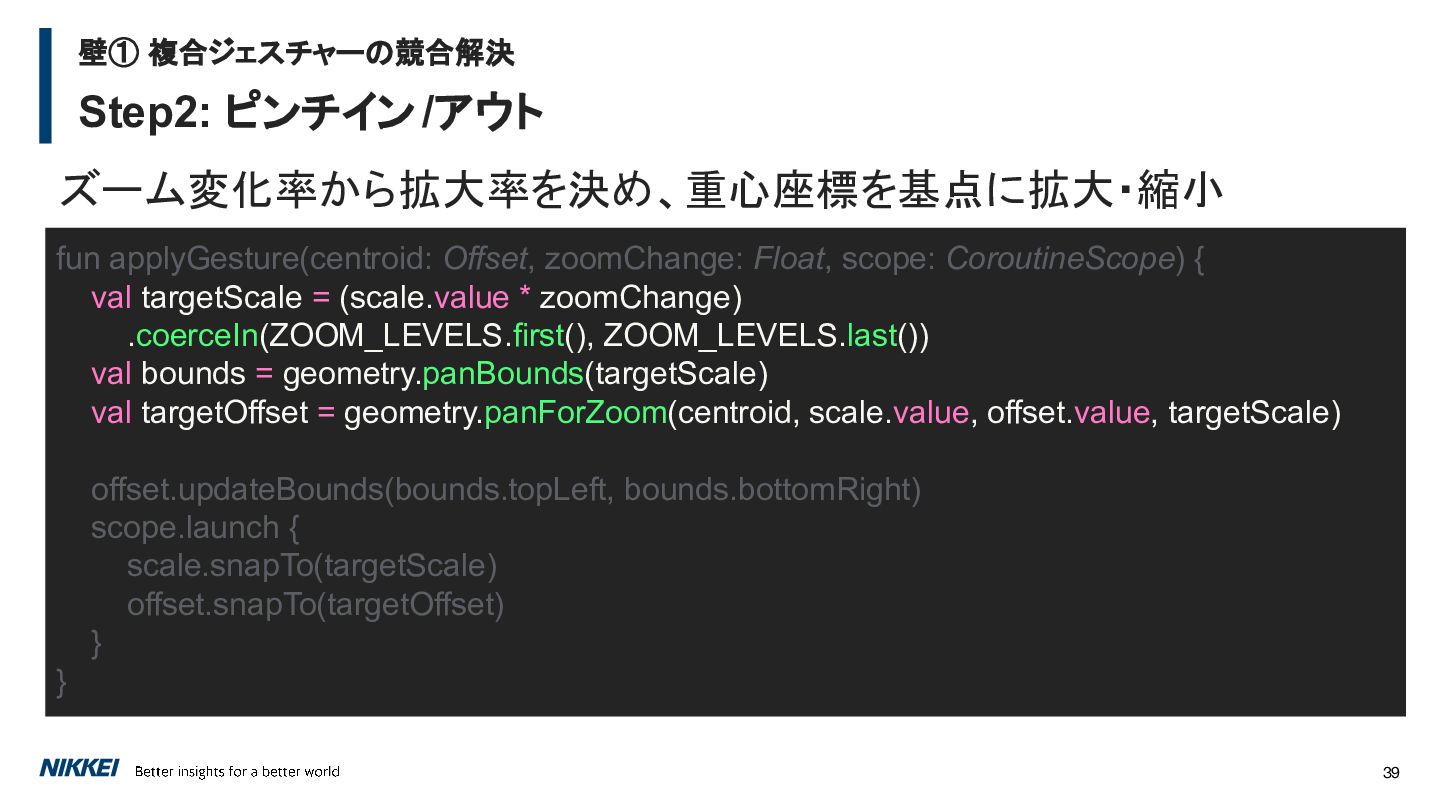

39. 壁① 複合ジェスチャーの競合解決 Step2: ピンチイン /アウト ズーム変化率から拡大率を決め、重心座標を基点に拡大・縮小 fun applyGesture(centroid: Offset, zoomChange: Float, scope: CoroutineScope) { val targetScale = (scale.value * zoomChange) .coerceIn(ZOOM_LEVELS.first(), ZOOM_LEVELS.last()) val bounds = geometry.panBounds(targetScale) val targetOffset = geometry.panForZoom(centroid, scale.value, offset.value, targetScale) offset.updateBounds(bounds.topLeft, bounds.bottomRight) scope.launch { scale.snapTo(targetScale) offset.snapTo(targetOffset) } } 39

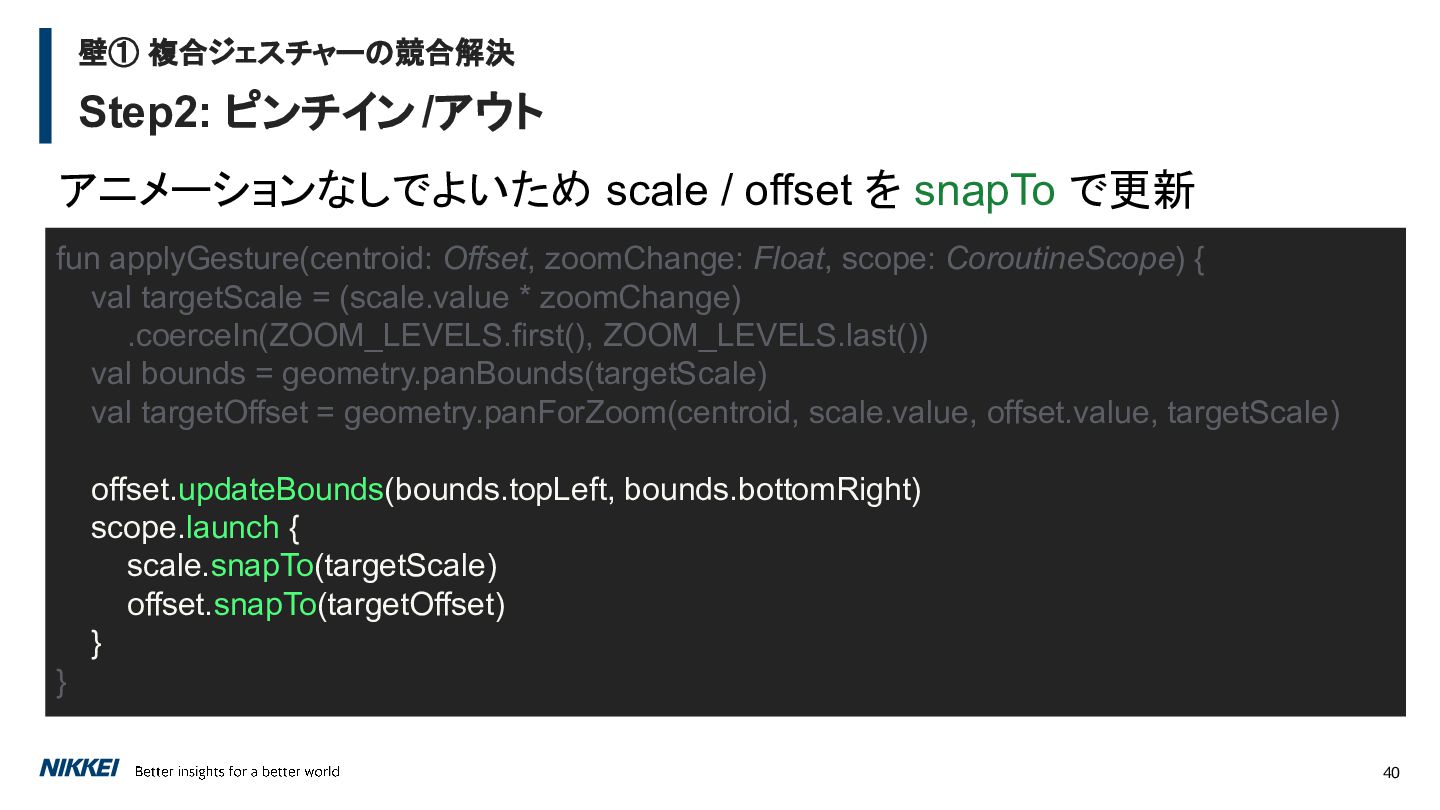

40. 壁① 複合ジェスチャーの競合解決 Step2: ピンチイン /アウト アニメーションなしでよいため scale / offset を snapTo で更新 fun applyGesture(centroid: Offset, zoomChange: Float, scope: CoroutineScope) { val targetScale = (scale.value * zoomChange) .coerceIn(ZOOM_LEVELS.first(), ZOOM_LEVELS.last()) val bounds = geometry.panBounds(targetScale) val targetOffset = geometry.panForZoom(centroid, scale.value, offset.value, targetScale) offset.updateBounds(bounds.topLeft, bounds.bottomRight) scope.launch { scale.snapTo(targetScale) offset.snapTo(targetOffset) } } 40

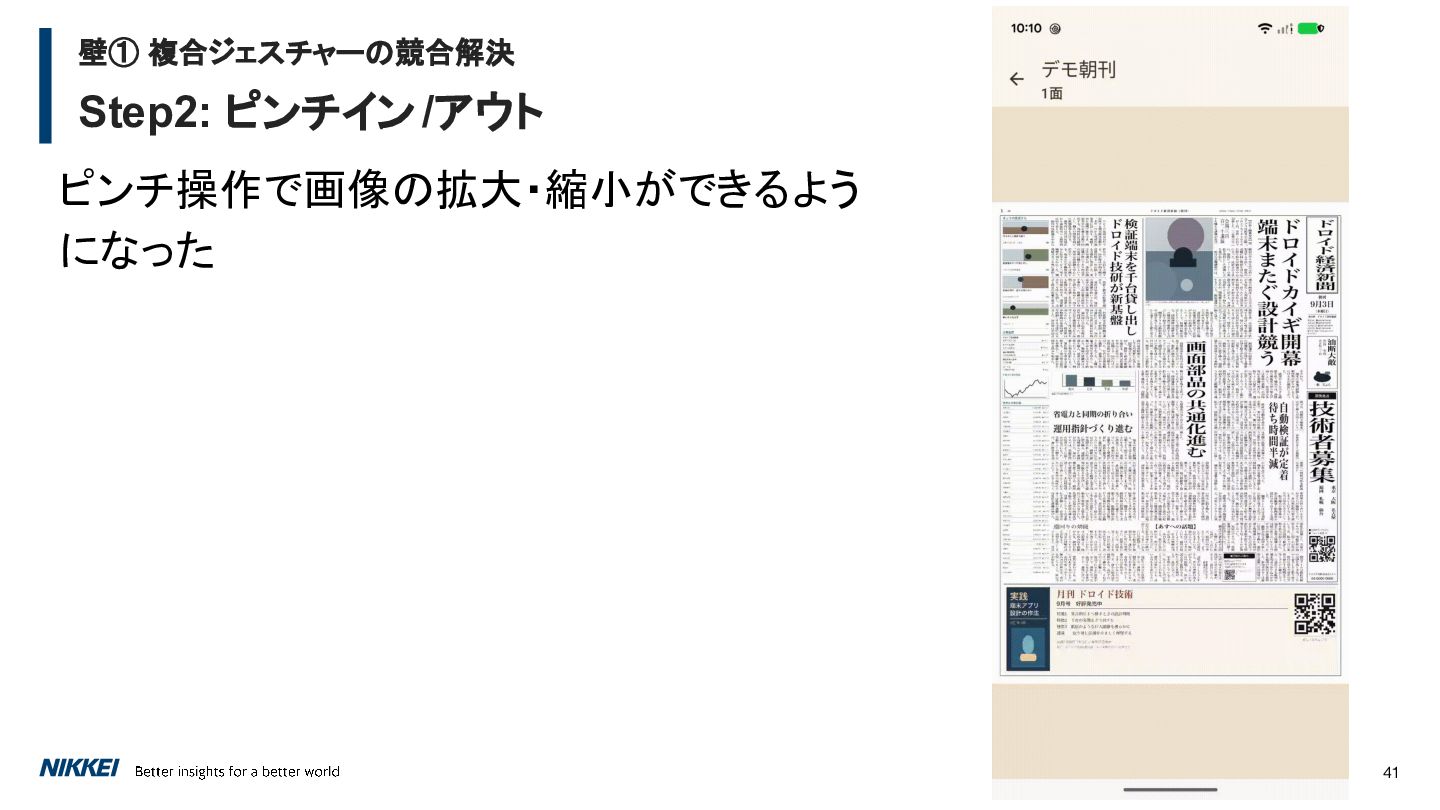

41. 壁① 複合ジェスチャーの競合解決 Step2: ピンチイン /アウト ピンチ操作で画像の拡大・縮小ができるよう になった 41

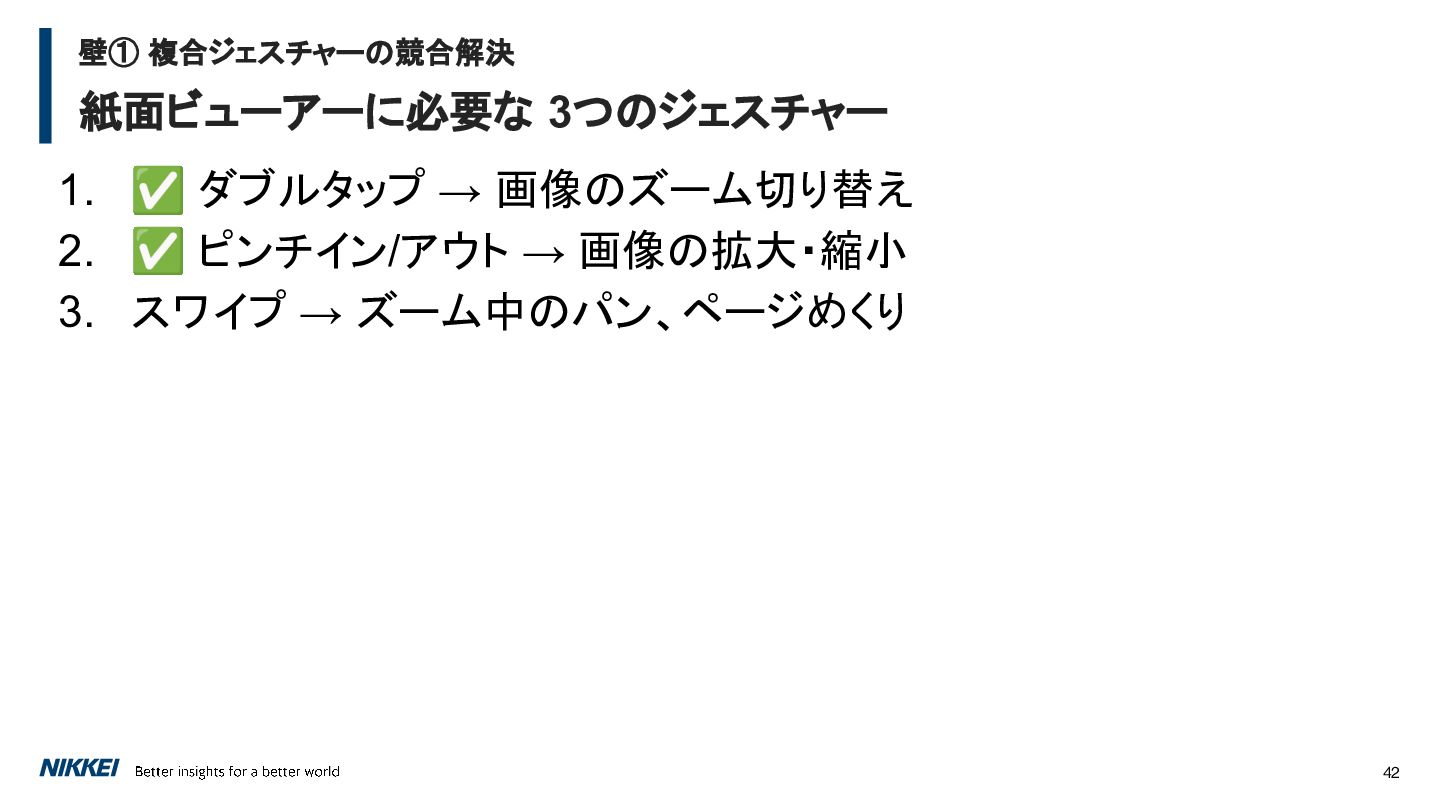

42. 壁① 複合ジェスチャーの競合解決 紙面ビューアーに必要な 3つのジェスチャー 1. ✅ ダブルタップ → 画像のズーム切り替え 2. ✅ ピンチイン/アウト → 画像の拡大・縮小 3. スワイプ → ズーム中のパン、ページめくり 42

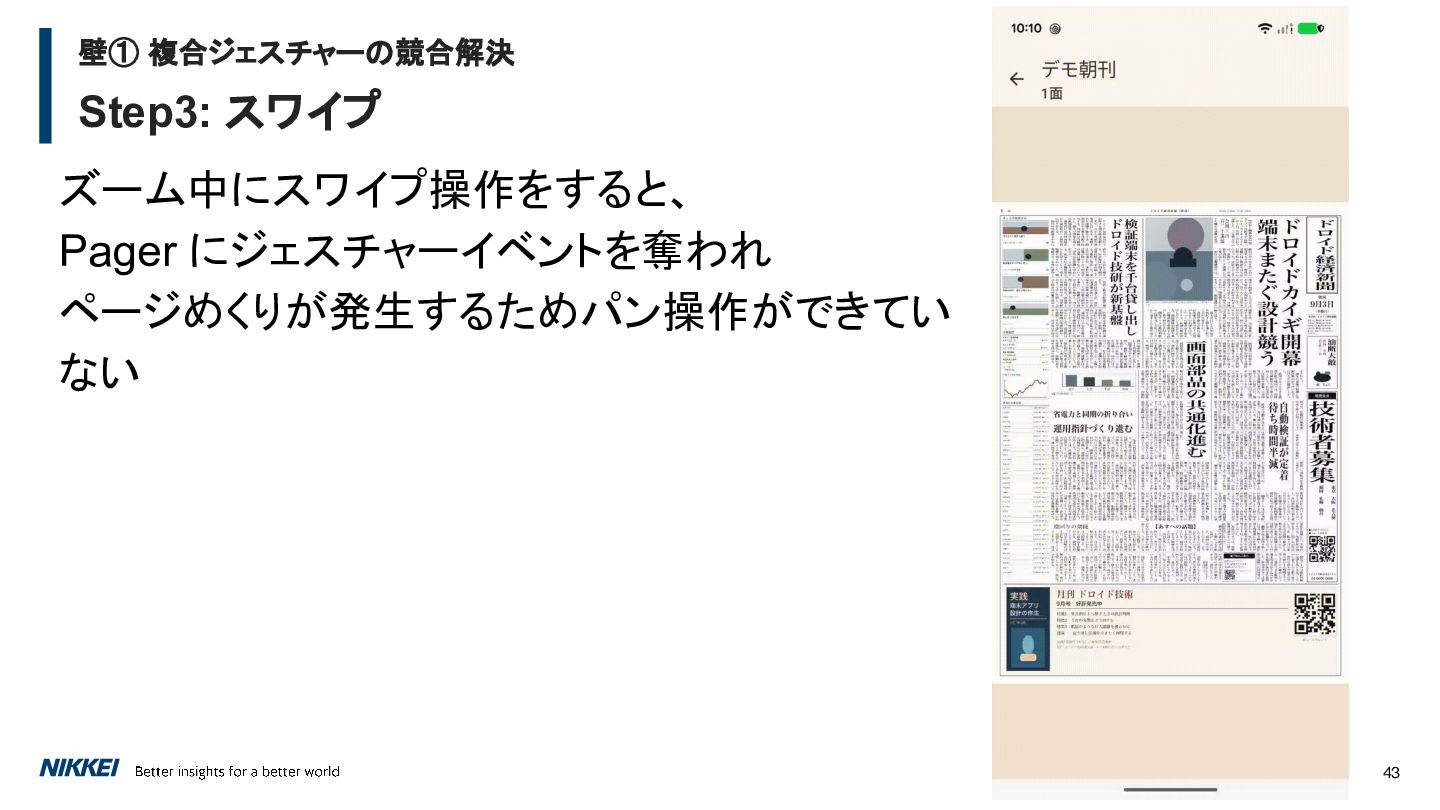

43. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ ズーム中にスワイプ操作をすると、 Pager にジェスチャーイベントを奪われ ページめくりが発生するためパン操作ができてい ない 43

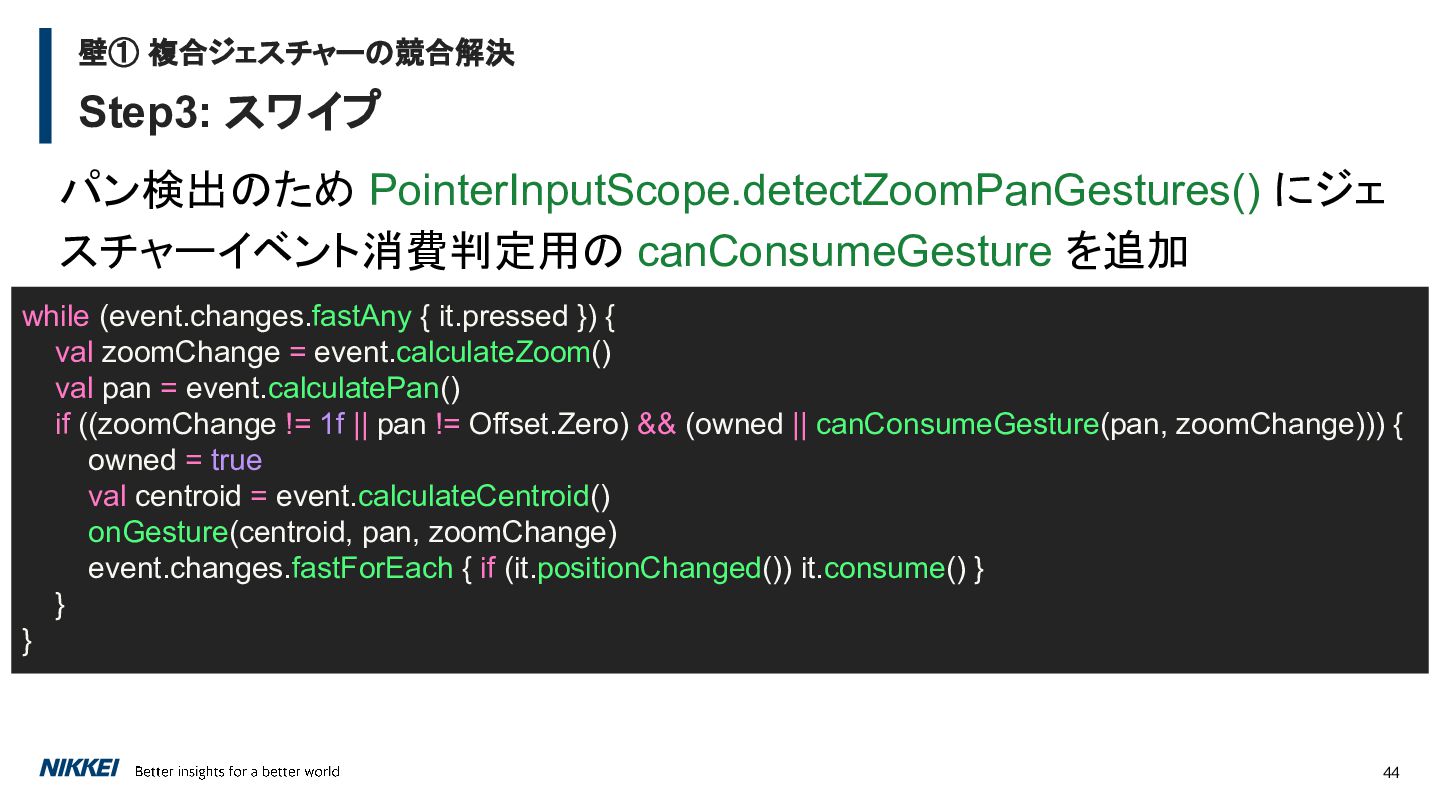

44. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ パン検出のため PointerInputScope.detectZoomPanGestures() にジェ スチャーイベント消費判定用の canConsumeGesture を追加 while (event.changes.fastAny { it.pressed }) { val zoomChange = event.calculateZoom() val pan = event.calculatePan() if ((zoomChange != 1f || pan != Offset.Zero) && (owned || canConsumeGesture(pan, zoomChange))) { owned = true val centroid = event.calculateCentroid() onGesture(centroid, pan, zoomChange) event.changes.fastForEach { if (it.positionChanged()) it.consume() } } } 44

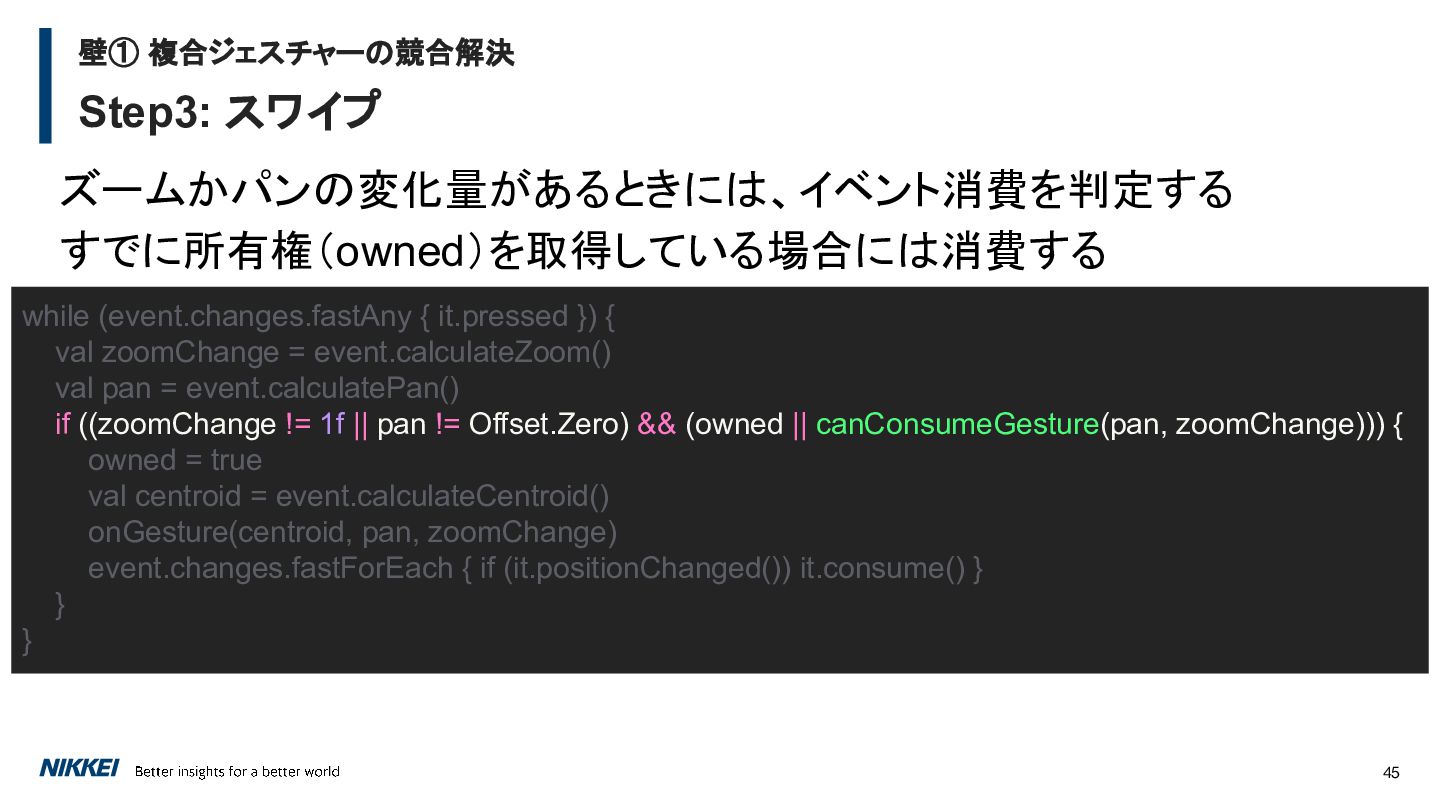

45. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ ズームかパンの変化量があるときには、イベント消費を判定する すでに所有権（owned）を取得している場合には消費する while (event.changes.fastAny { it.pressed }) { val zoomChange = event.calculateZoom() val pan = event.calculatePan() if ((zoomChange != 1f || pan != Offset.Zero) && (owned || canConsumeGesture(pan, zoomChange))) { owned = true val centroid = event.calculateCentroid() onGesture(centroid, pan, zoomChange) event.changes.fastForEach { if (it.positionChanged()) it.consume() } } } 45

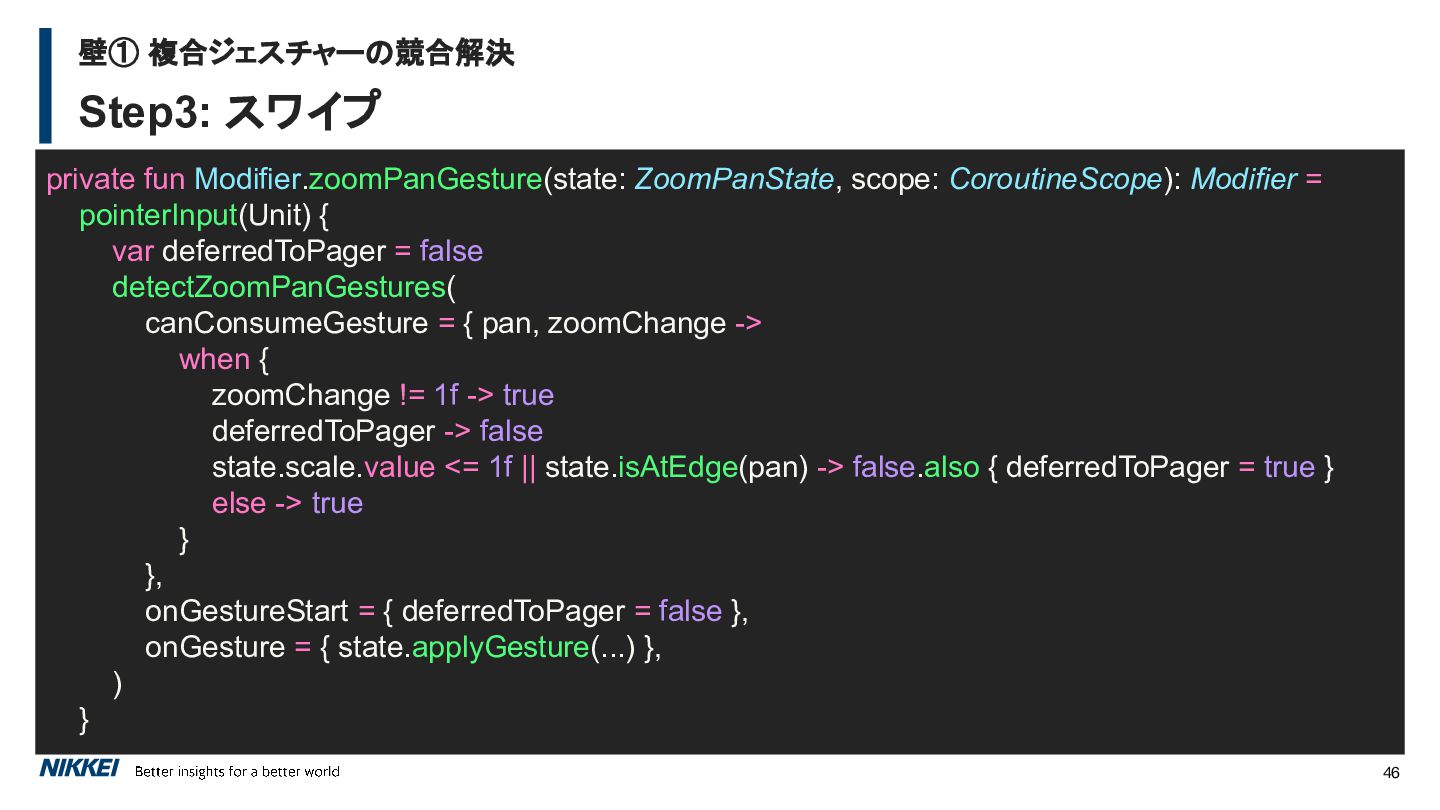

46. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ private fun Modifier.zoomPanGesture(state: ZoomPanState, scope: CoroutineScope): Modifier = pointerInput(Unit) { var deferredToPager = false detectZoomPanGestures( canConsumeGesture = { pan, zoomChange -> when { zoomChange != 1f -> true deferredToPager -> false state.scale.value <= 1f || state.isAtEdge(pan) -> false.also { deferredToPager = true } else -> true } }, onGestureStart = { deferredToPager = false }, onGesture = { state.applyGesture(...) }, ) } 46

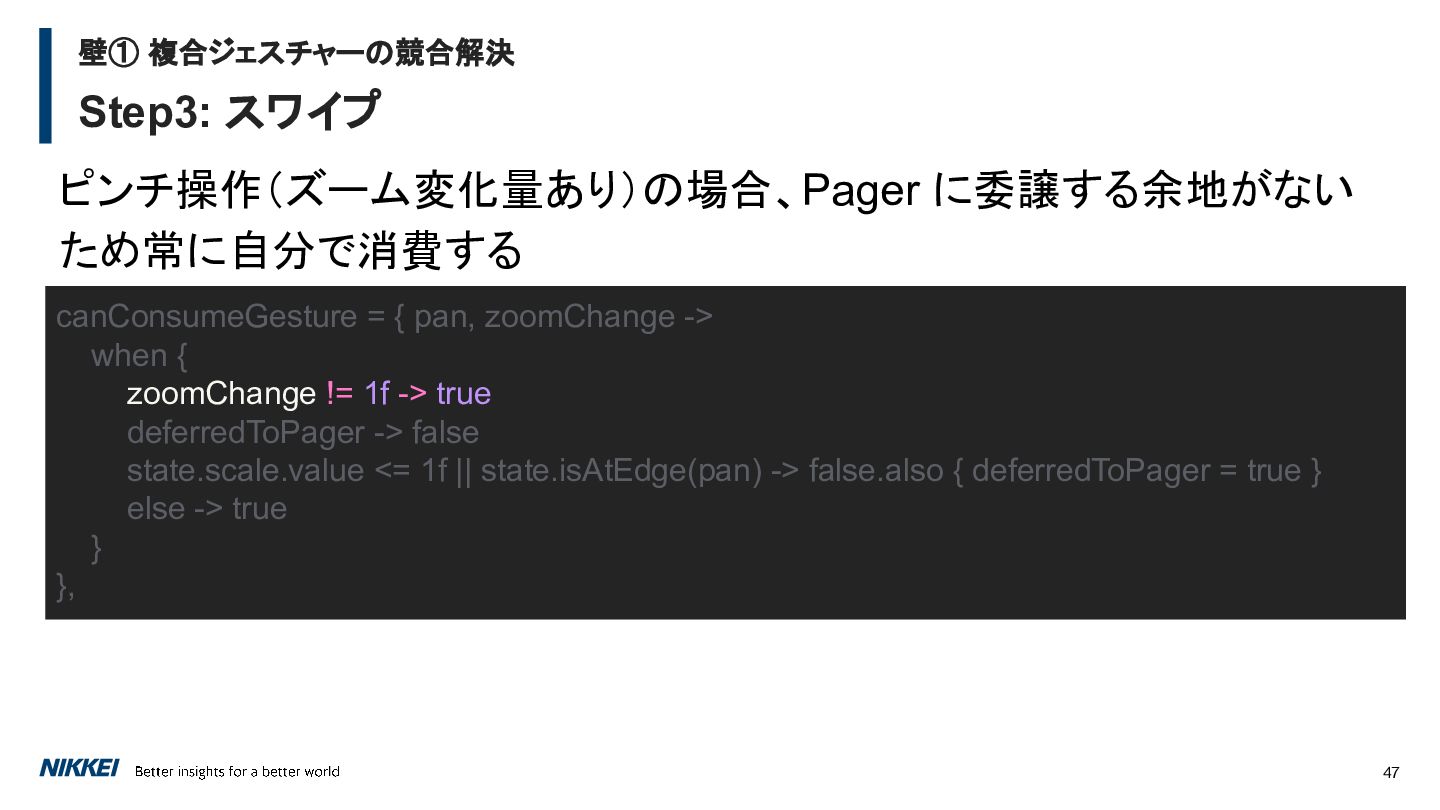

47. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ ピンチ操作（ズーム変化量あり）の場合、Pager に委譲する余地がない ため常に自分で消費する canConsumeGesture = { pan, zoomChange -> when { zoomChange != 1f -> true deferredToPager -> false state.scale.value <= 1f || state.isAtEdge(pan) -> false.also { deferredToPager = true } else -> true } }, 47

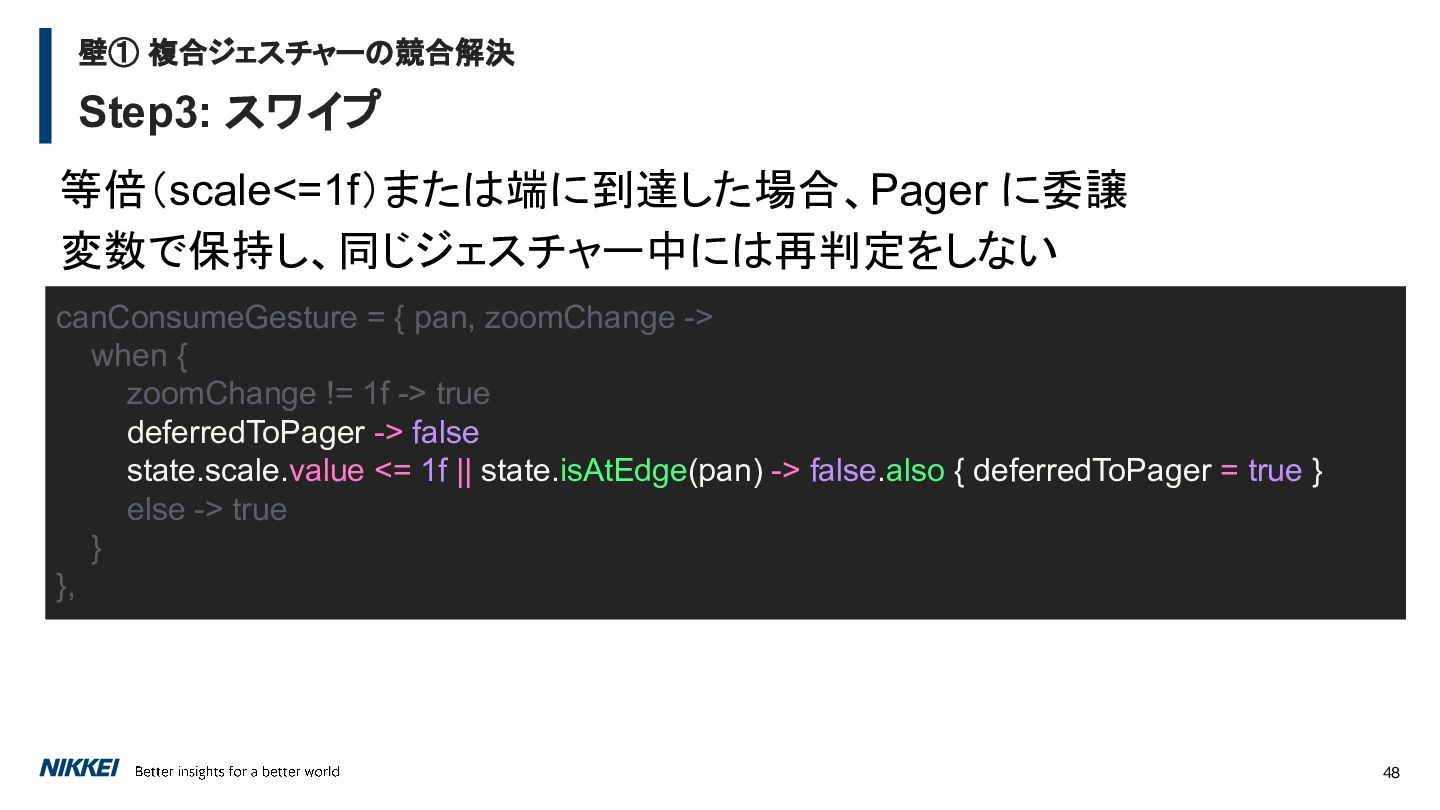

48. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ 等倍（scale<=1f）または端に到達した場合、Pager に委譲 変数で保持し、同じジェスチャー中には再判定をしない canConsumeGesture = { pan, zoomChange -> when { zoomChange != 1f -> true deferredToPager -> false state.scale.value <= 1f || state.isAtEdge(pan) -> false.also { deferredToPager = true } else -> true } }, 48

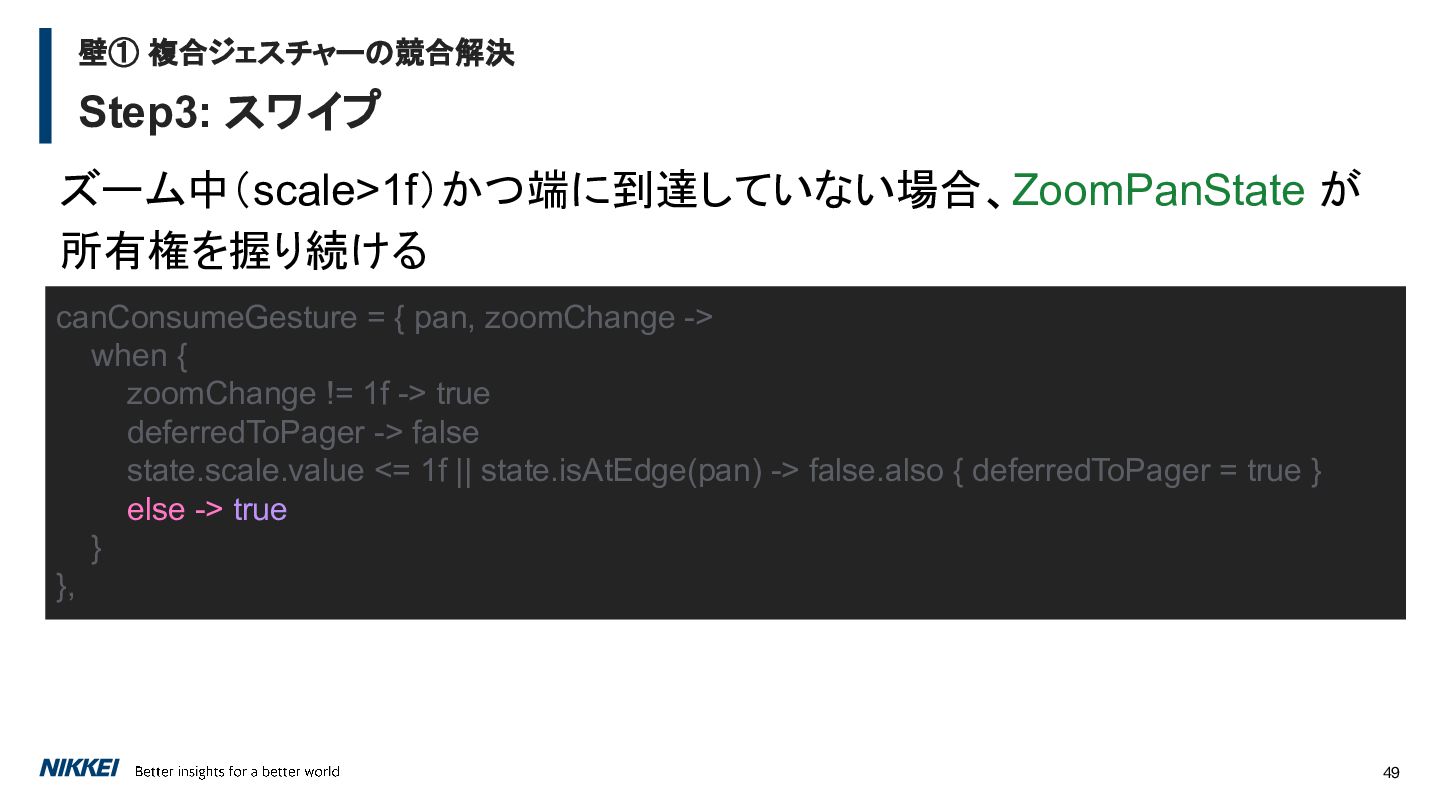

49. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ ズーム中（scale>1f）かつ端に到達していない場合、ZoomPanState が 所有権を握り続ける canConsumeGesture = { pan, zoomChange -> when { zoomChange != 1f -> true deferredToPager -> false state.scale.value <= 1f || state.isAtEdge(pan) -> false.also { deferredToPager = true } else -> true } }, 49

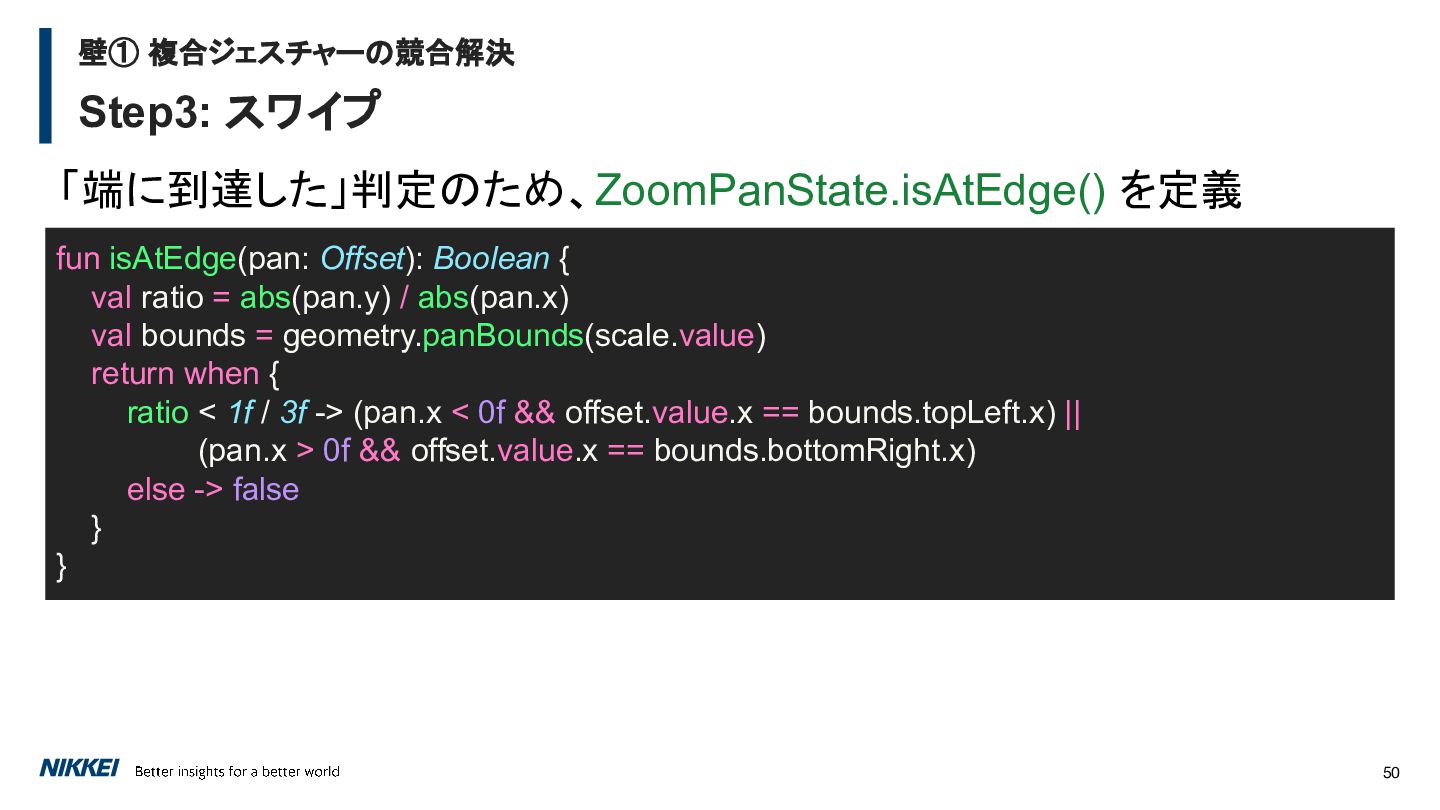

50. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ 「端に到達した」判定のため、ZoomPanState.isAtEdge() を定義 fun isAtEdge(pan: Offset): Boolean { val ratio = abs(pan.y) / abs(pan.x) val bounds = geometry.panBounds(scale.value) return when { ratio < 1f / 3f -> (pan.x < 0f && offset.value.x == bounds.topLeft.x) || (pan.x > 0f && offset.value.x == bounds.bottomRight.x) else -> false } } 50

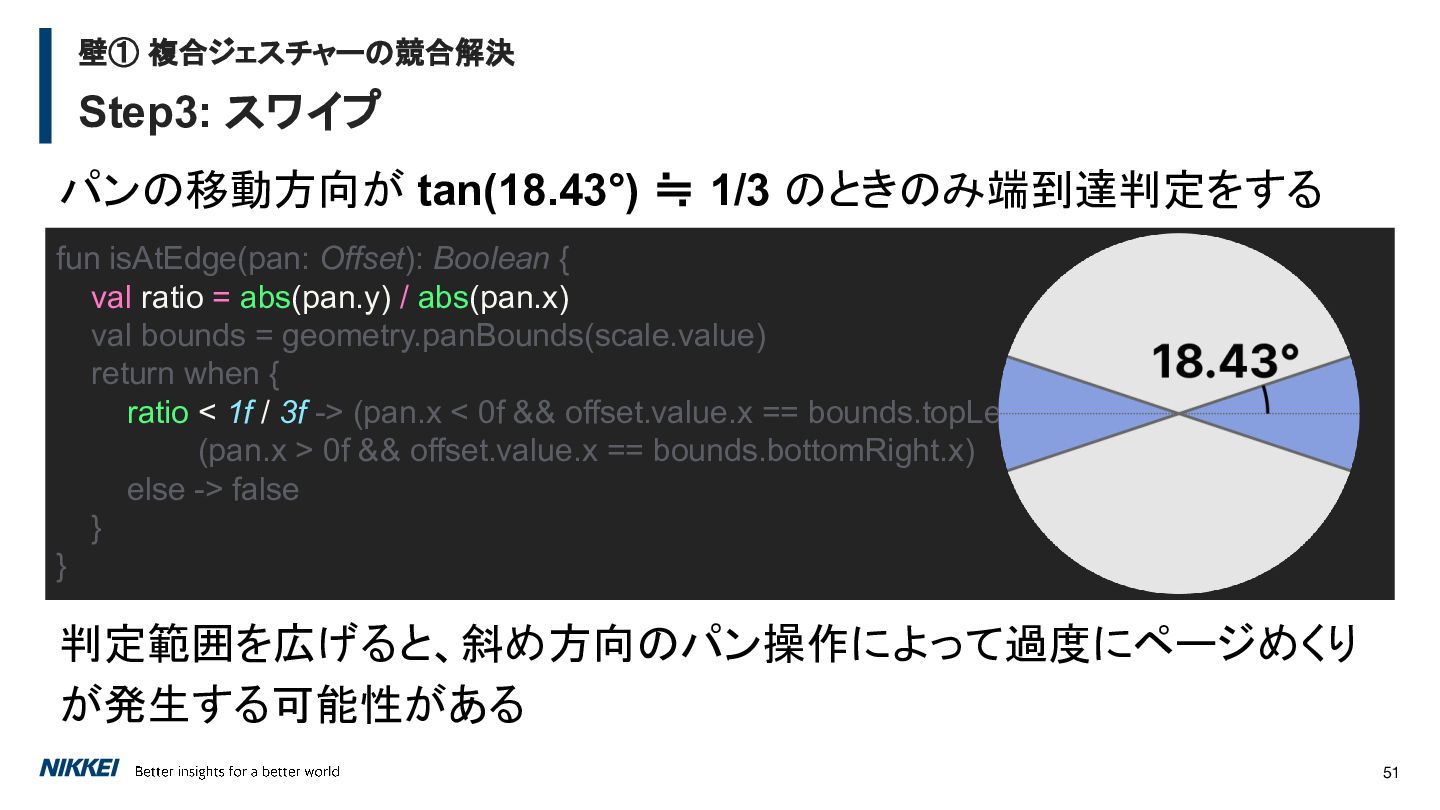

51. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ パンの移動方向が tan(18.43°) ≒ 1/3 のときのみ端到達判定をする fun isAtEdge(pan: Offset): Boolean { val ratio = abs(pan.y) / abs(pan.x) val bounds = geometry.panBounds(scale.value) return when { ratio < 1f / 3f -> (pan.x < 0f && offset.value.x == bounds.topLeft.x) || (pan.x > 0f && offset.value.x == bounds.bottomRight.x) else -> false } } 判定範囲を広げると、斜め方向のパン操作によって過度にページめくり が発生する可能性がある 51

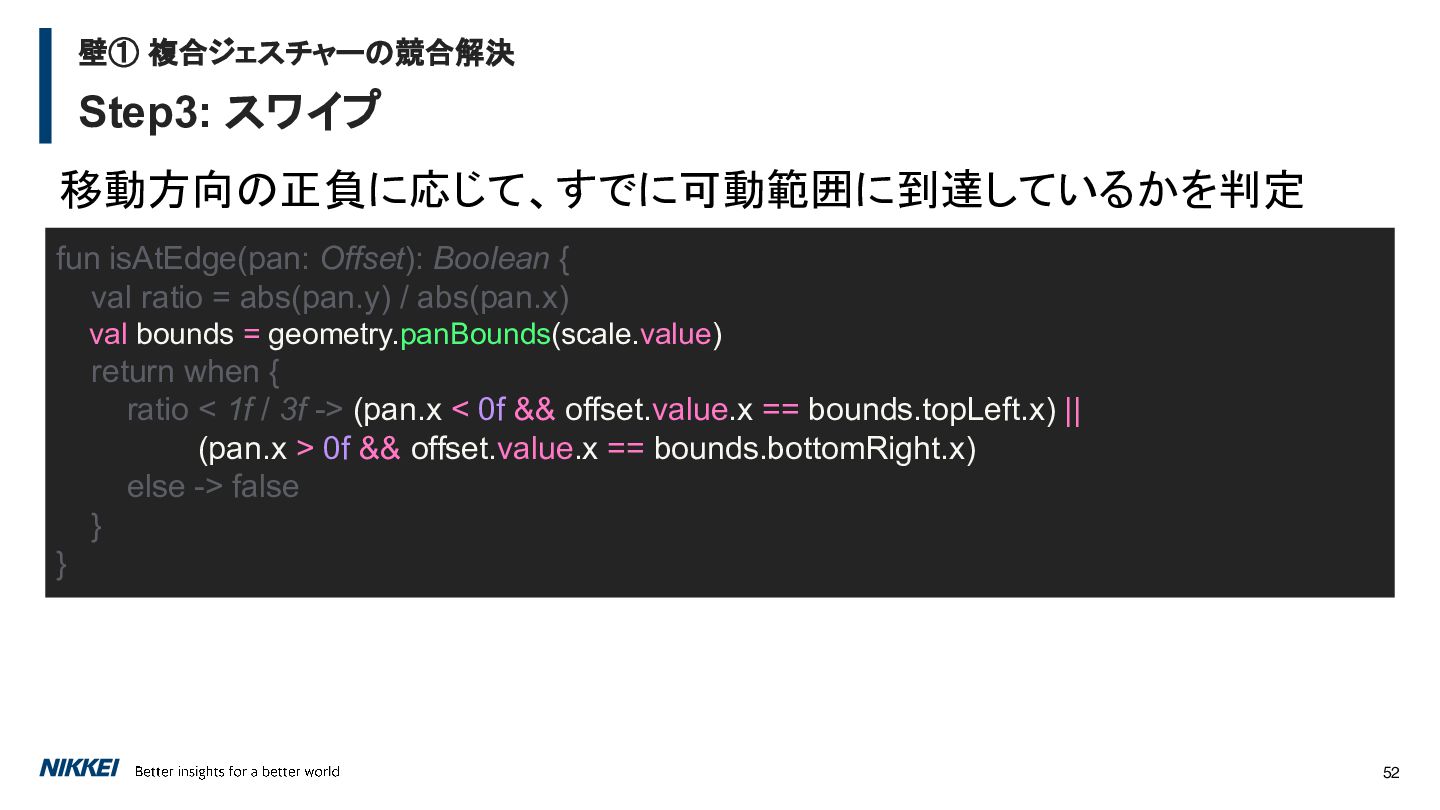

52. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ 移動方向の正負に応じて、すでに可動範囲に到達しているかを判定 fun isAtEdge(pan: Offset): Boolean { val ratio = abs(pan.y) / abs(pan.x) val bounds = geometry.panBounds(scale.value) return when { ratio < 1f / 3f -> (pan.x < 0f && offset.value.x == bounds.topLeft.x) || (pan.x > 0f && offset.value.x == bounds.bottomRight.x) else -> false } } 52

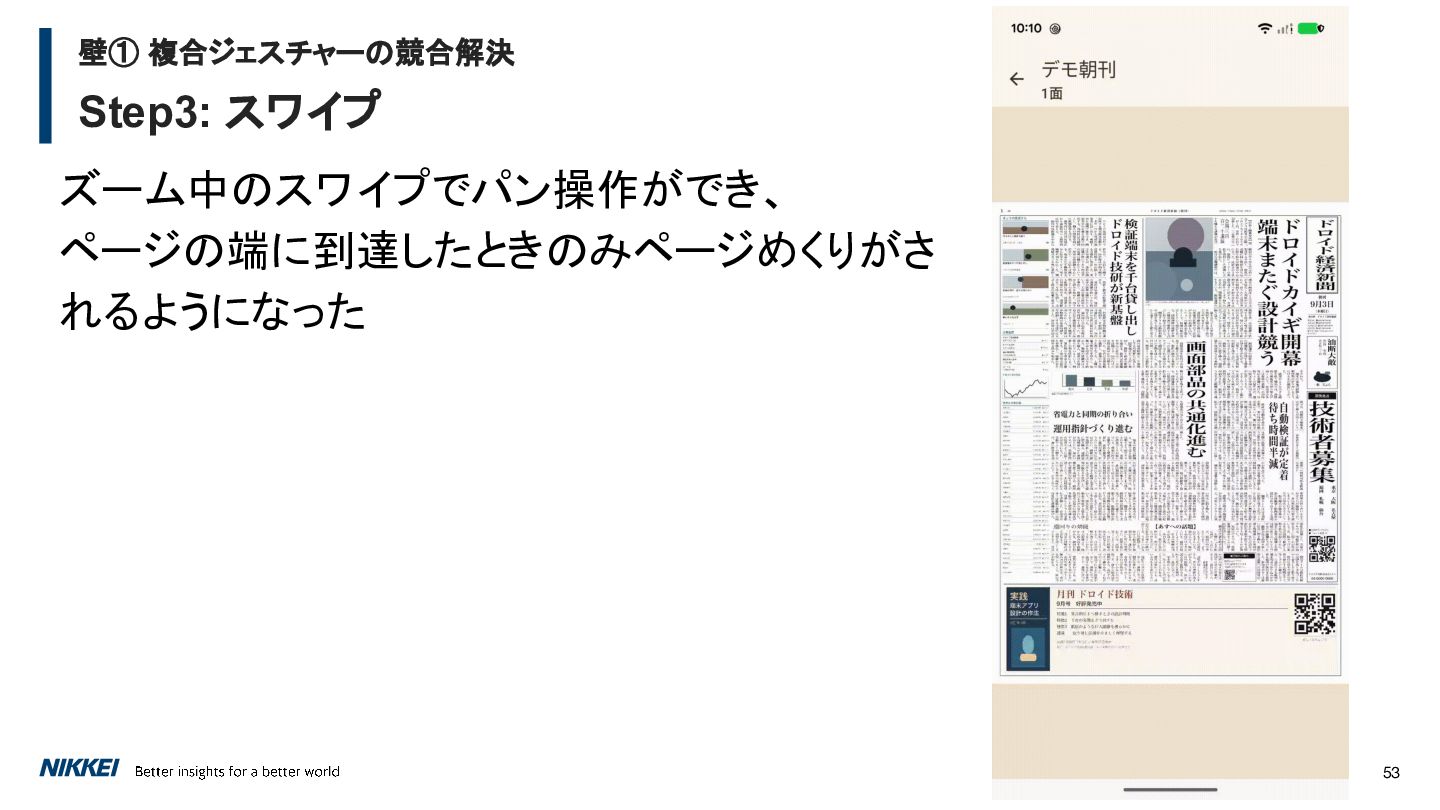

53. 壁① 複合ジェスチャーの競合解決 Step3: スワイプ ズーム中のスワイプでパン操作ができ、 ページの端に到達したときのみページめくりがさ れるようになった 53

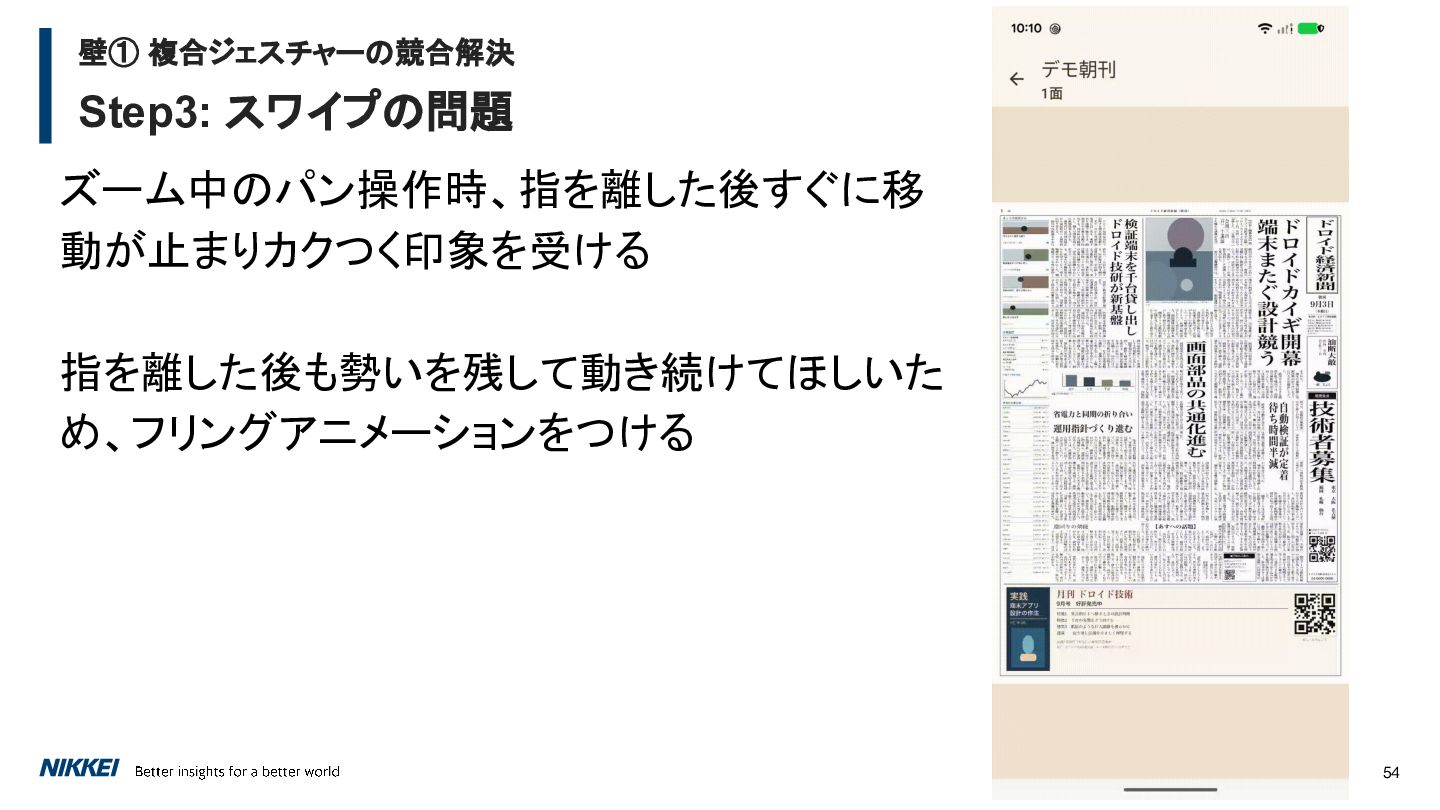

54. 壁① 複合ジェスチャーの競合解決 Step3: スワイプの問題 ズーム中のパン操作時、指を離した後すぐに移 動が止まりカクつく印象を受ける 指を離した後も勢いを残して動き続けてほしいた め、フリングアニメーションをつける 54

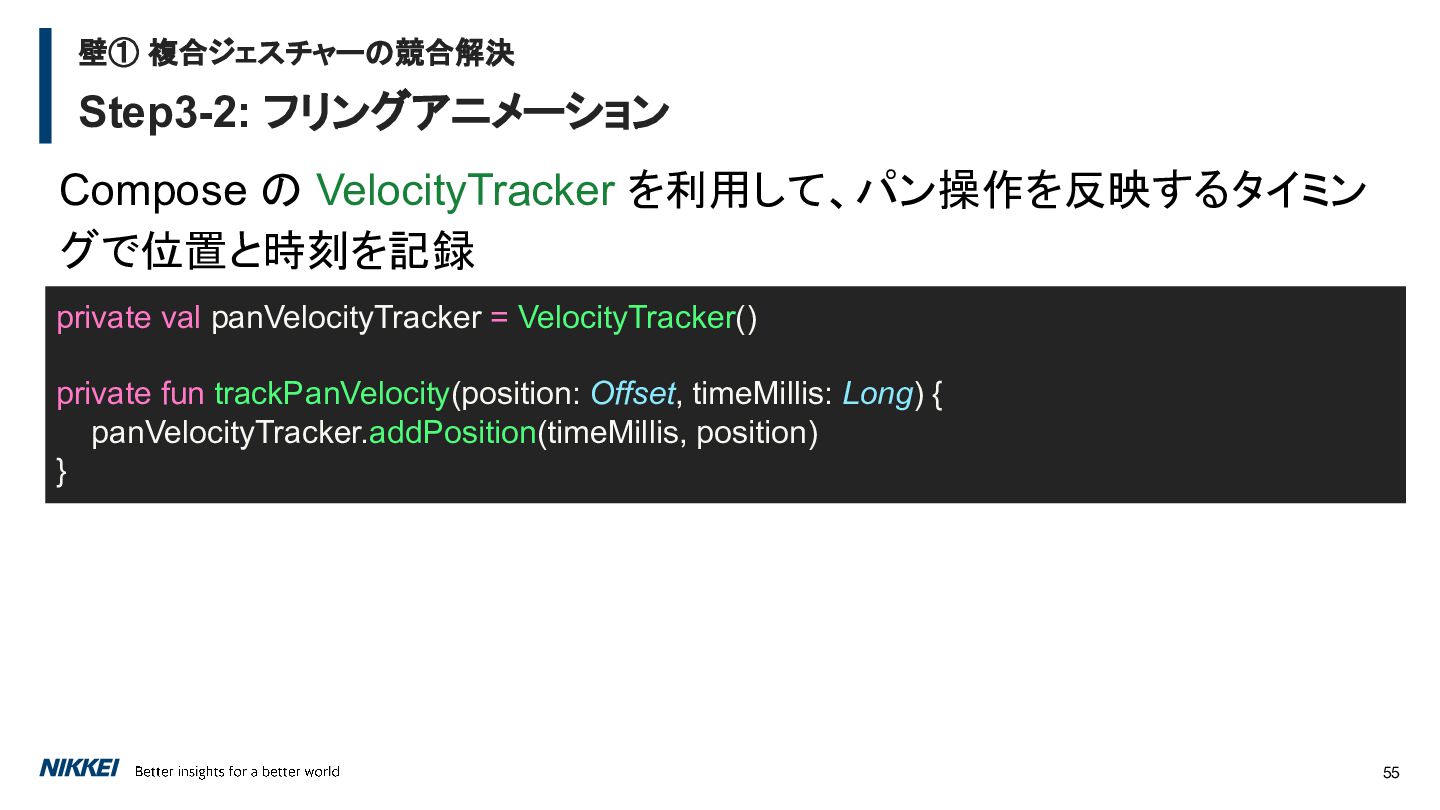

55. 壁① 複合ジェスチャーの競合解決 Step3-2: フリングアニメーション Compose の VelocityTracker を利用して、パン操作を反映するタイミン グで位置と時刻を記録 private val panVelocityTracker = VelocityTracker() private fun trackPanVelocity(position: Offset, timeMillis: Long) { panVelocityTracker.addPosition(timeMillis, position) } 55

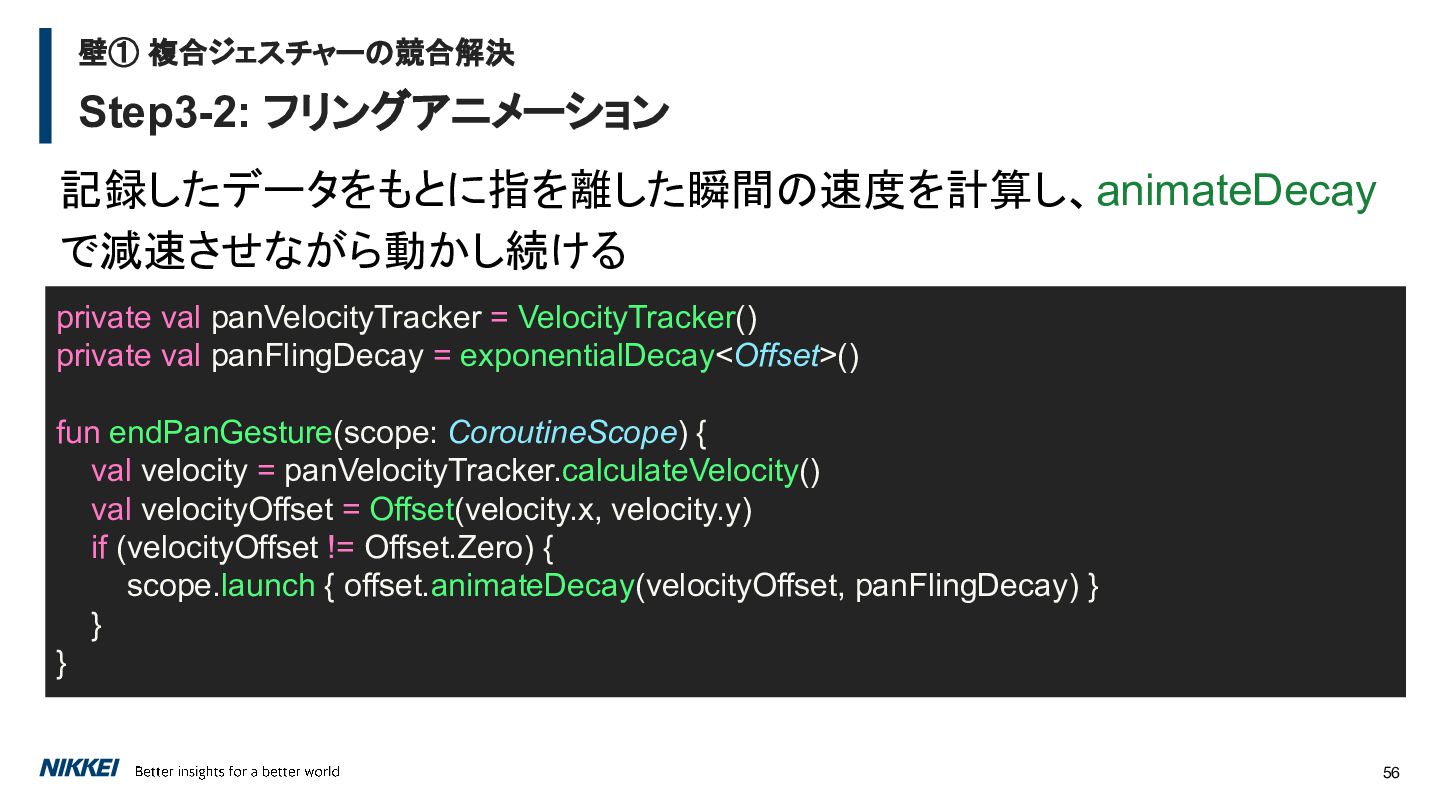

56. 壁① 複合ジェスチャーの競合解決 Step3-2: フリングアニメーション 記録したデータをもとに指を離した瞬間の速度を計算し、animateDecay で減速させながら動かし続ける private val panVelocityTracker = VelocityTracker() private val panFlingDecay = exponentialDecay<Offset>() fun endPanGesture(scope: CoroutineScope) { val velocity = panVelocityTracker.calculateVelocity() val velocityOffset = Offset(velocity.x, velocity.y) if (velocityOffset != Offset.Zero) { scope.launch { offset.animateDecay(velocityOffset, panFlingDecay) } } } 56

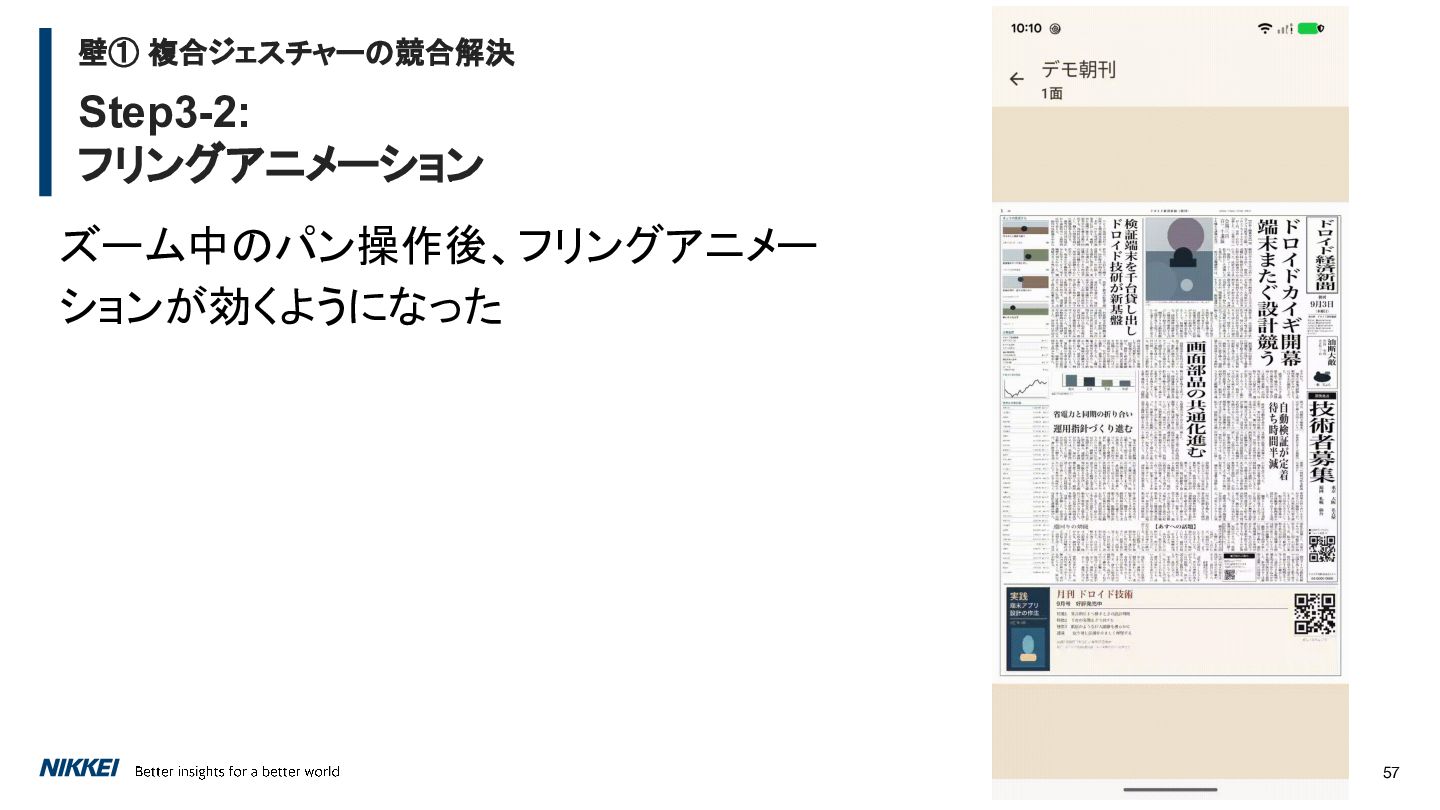

57. 壁① 複合ジェスチャーの競合解決 Step3-2: フリングアニメーション ズーム中のパン操作後、フリングアニメー ションが効くようになった 57

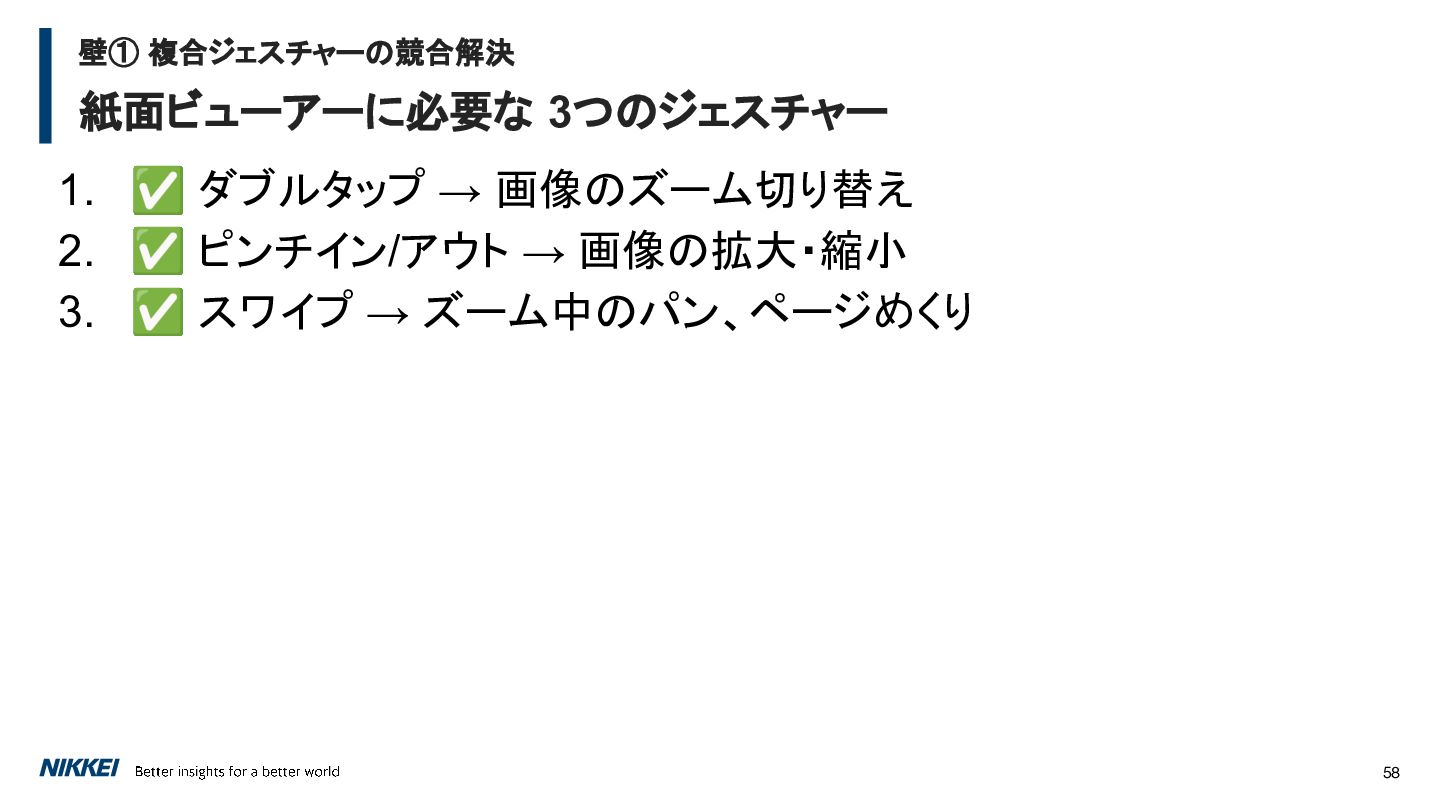

58. 壁① 複合ジェスチャーの競合解決 紙面ビューアーに必要な 3つのジェスチャー 1. ✅ ダブルタップ → 画像のズーム切り替え 2. ✅ ピンチイン/アウト → 画像の拡大・縮小 3. ✅ スワイプ → ズーム中のパン、ページめくり 58

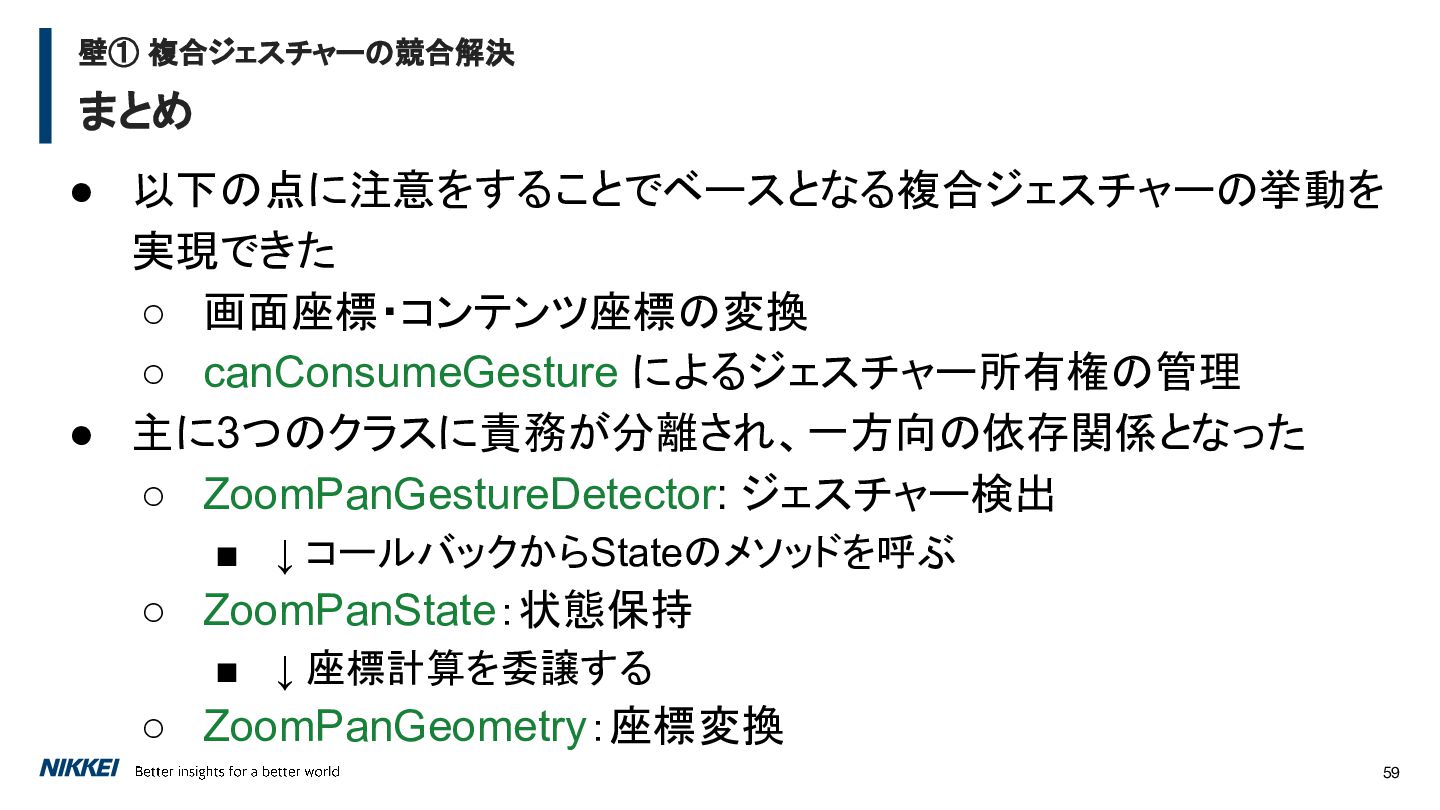

59. 壁① 複合ジェスチャーの競合解決 まとめ • 以下の点に注意をすることでベースとなる複合ジェスチャーの挙動を 実現できた ◦ 画面座標・コンテンツ座標の変換 ◦ canConsumeGesture によるジェスチャー所有権の管理 • 主に3つのクラスに責務が分離され、一方向の依存関係となった ◦ ZoomPanGestureDetector: ジェスチャー検出 ▪ ↓ コールバックからStateのメソッドを呼ぶ ◦ ZoomPanState：状態保持 ▪ ↓ 座標計算を委譲する ◦ ZoomPanGeometry：座標変換 59
60. 壁② ポリゴン当たり判定とスポットライト描画 60

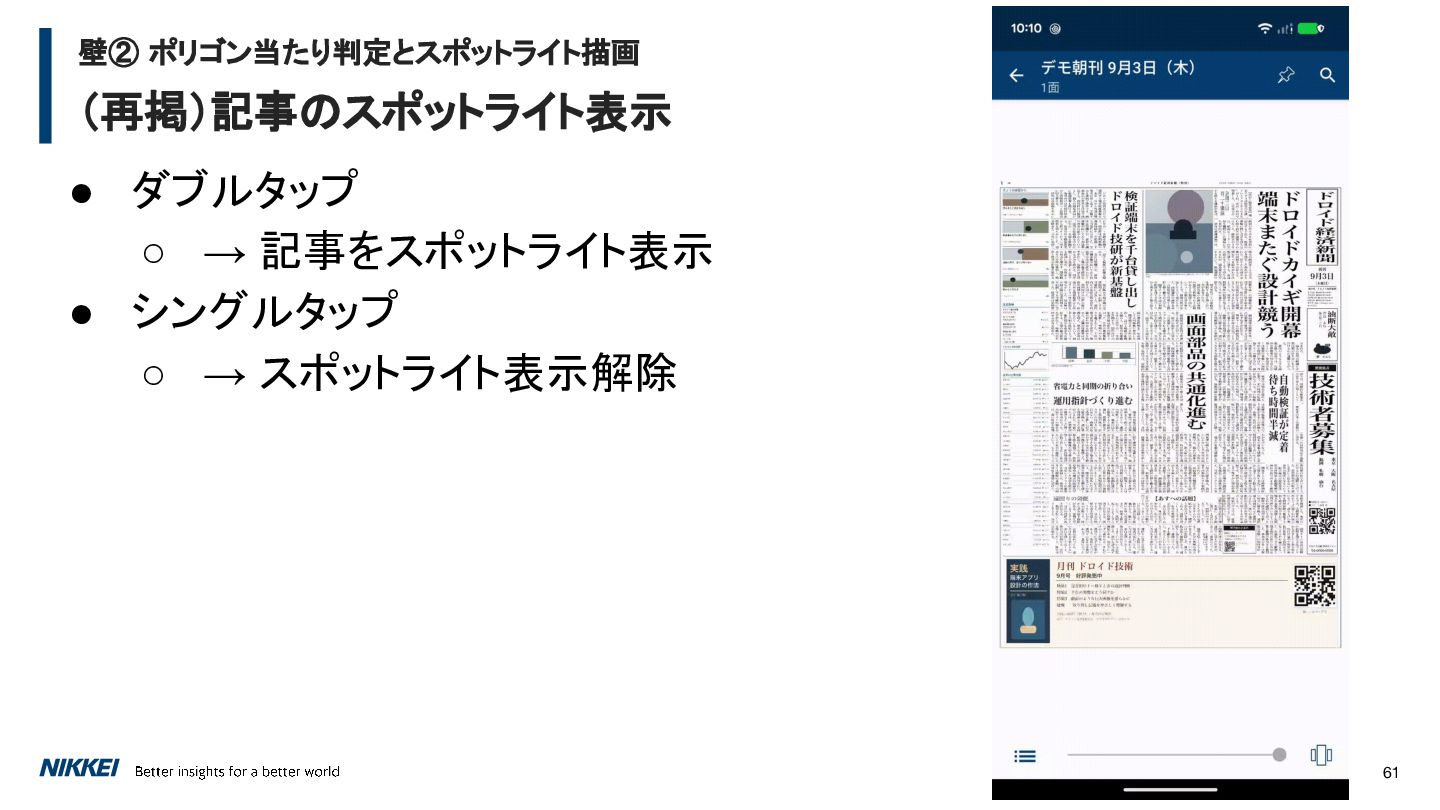

61. 壁② ポリゴン当たり判定とスポットライト描画 （再掲）記事のスポットライト表示 • ダブルタップ ◦ → 記事をスポットライト表示 • シングルタップ ◦ → スポットライト表示解除 61

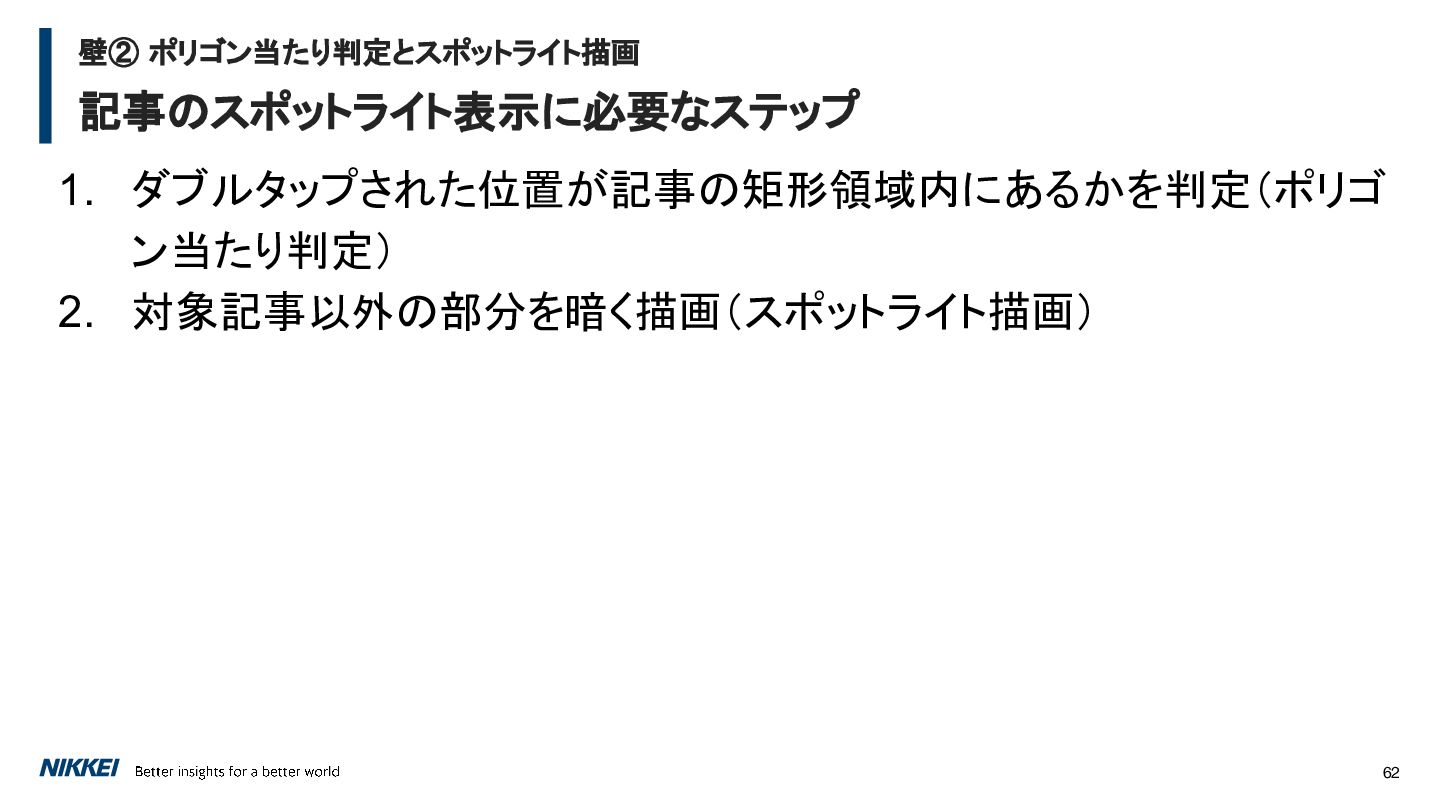

62. 壁② ポリゴン当たり判定とスポットライト描画 記事のスポットライト表示に必要なステップ 1. ダブルタップされた位置が記事の矩形領域内にあるかを判定（ポリゴ ン当たり判定） 2. 対象記事以外の部分を暗く描画（スポットライト描画） 62

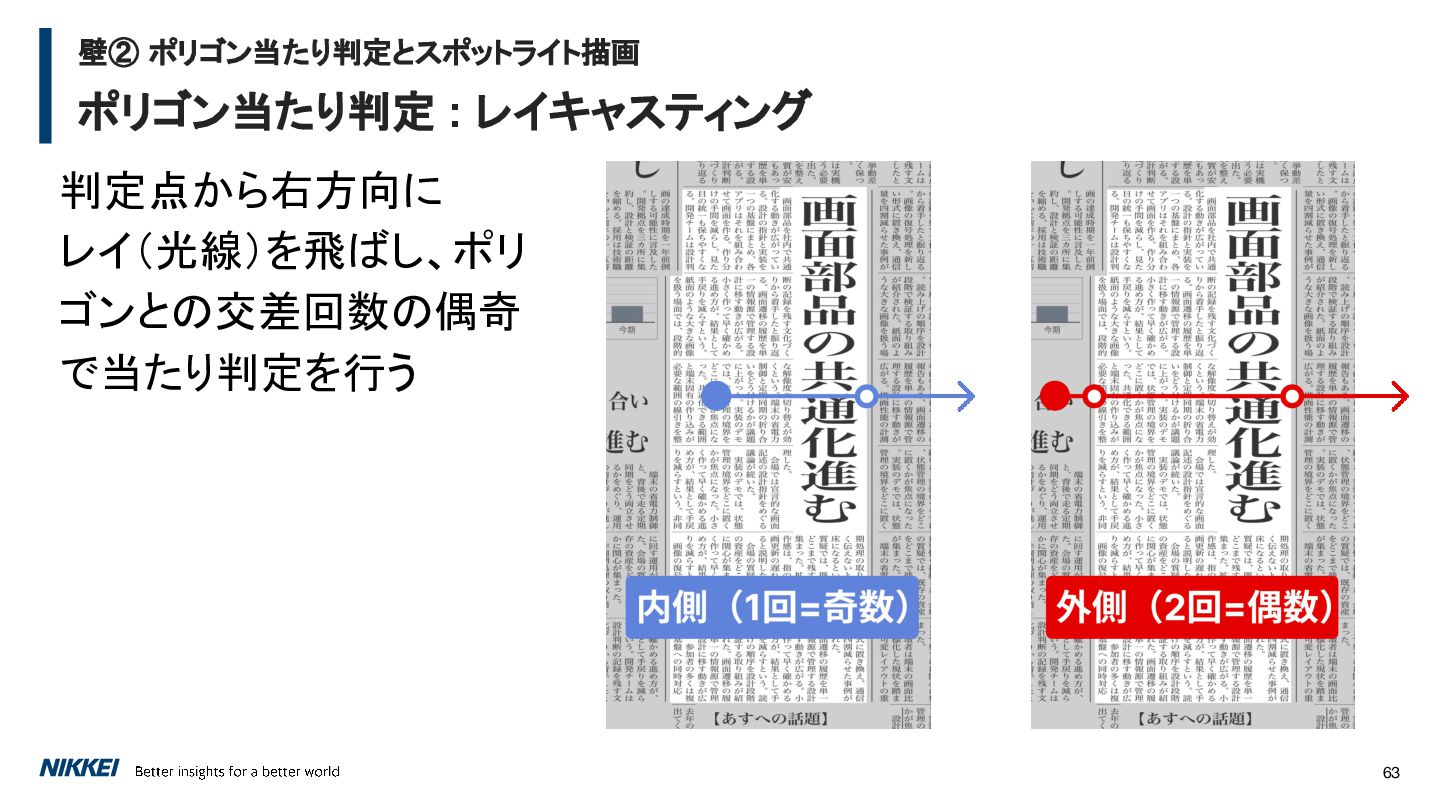

63. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : レイキャスティング 判定点から右方向に レイ（光線）を飛ばし、ポリ ゴンとの交差回数の偶奇 で当たり判定を行う 63

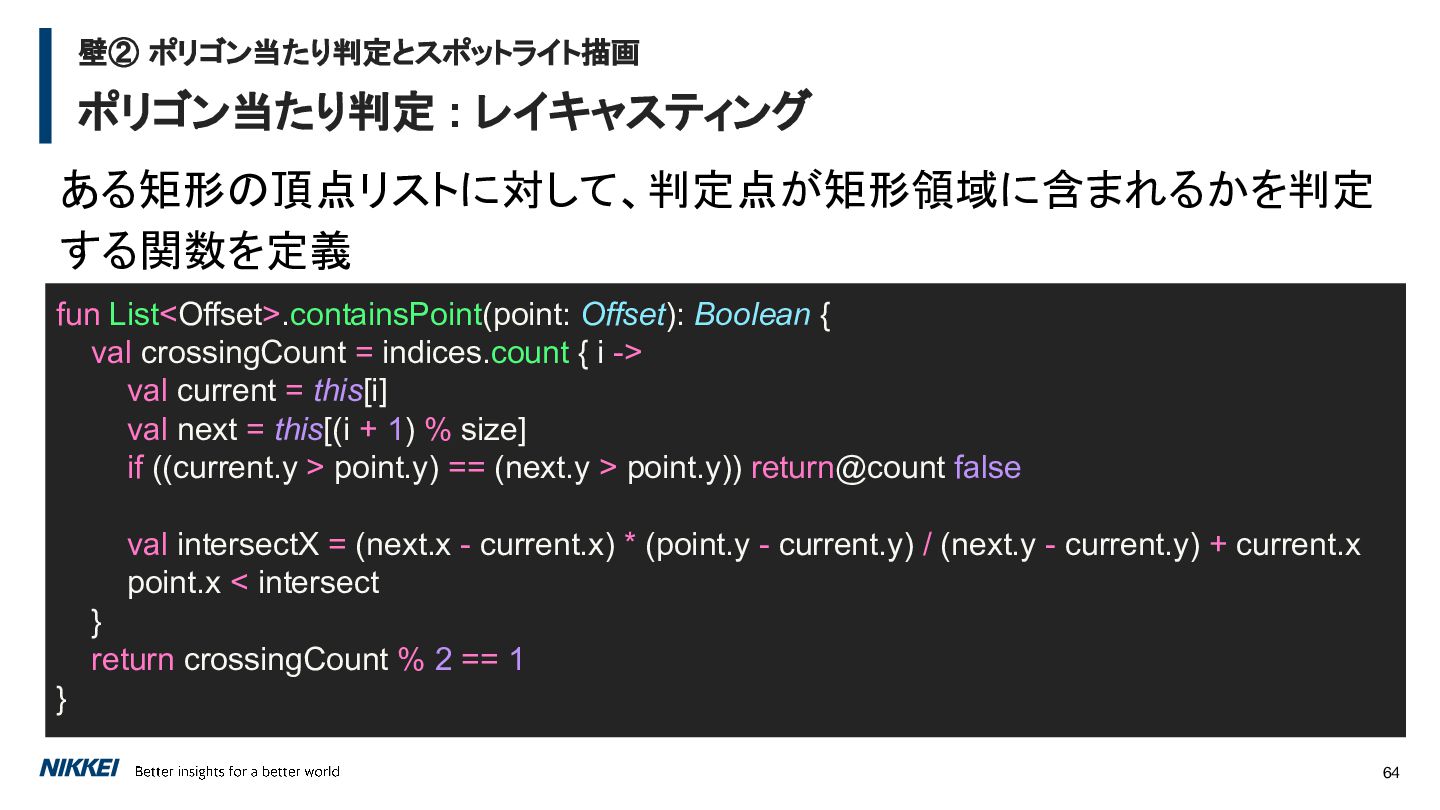

64. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : レイキャスティング ある矩形の頂点リストに対して、判定点が矩形領域に含まれるかを判定 する関数を定義 fun List<Offset>.containsPoint(point: Offset): Boolean { val crossingCount = indices.count { i -> val current = this[i] val next = this[(i + 1) % size] if ((current.y > point.y) == (next.y > point.y)) return@count false val intersectX = (next.x - current.x) * (point.y - current.y) / (next.y - current.y) + current.x point.x < intersect } return crossingCount % 2 == 1 } 64

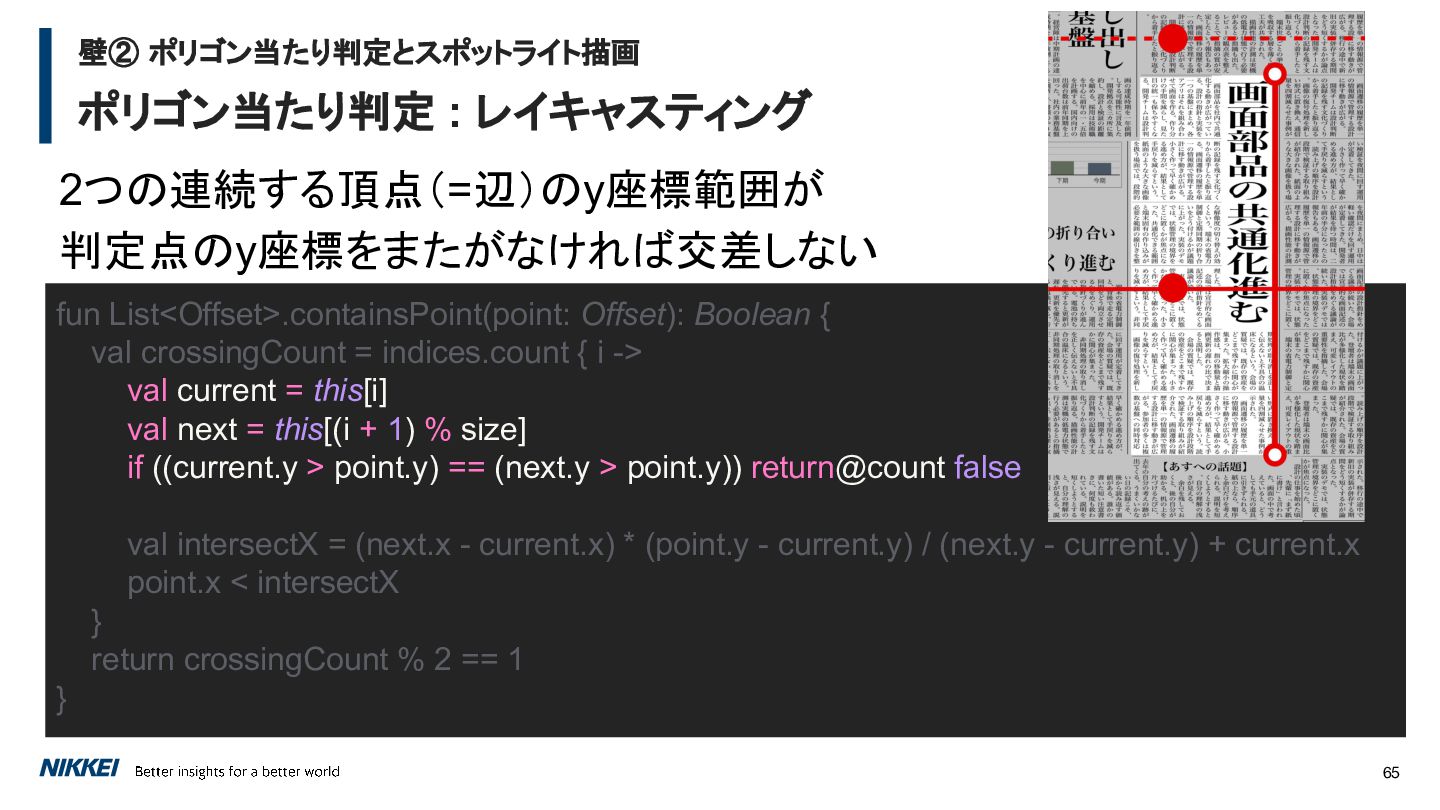

65. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : レイキャスティング 2つの連続する頂点（=辺）のy座標範囲が 判定点のy座標をまたがなければ交差しない fun List<Offset>.containsPoint(point: Offset): Boolean { val crossingCount = indices.count { i -> val current = this[i] val next = this[(i + 1) % size] if ((current.y > point.y) == (next.y > point.y)) return@count false val intersectX = (next.x - current.x) * (point.y - current.y) / (next.y - current.y) + current.x point.x < intersectX } return crossingCount % 2 == 1 } 65

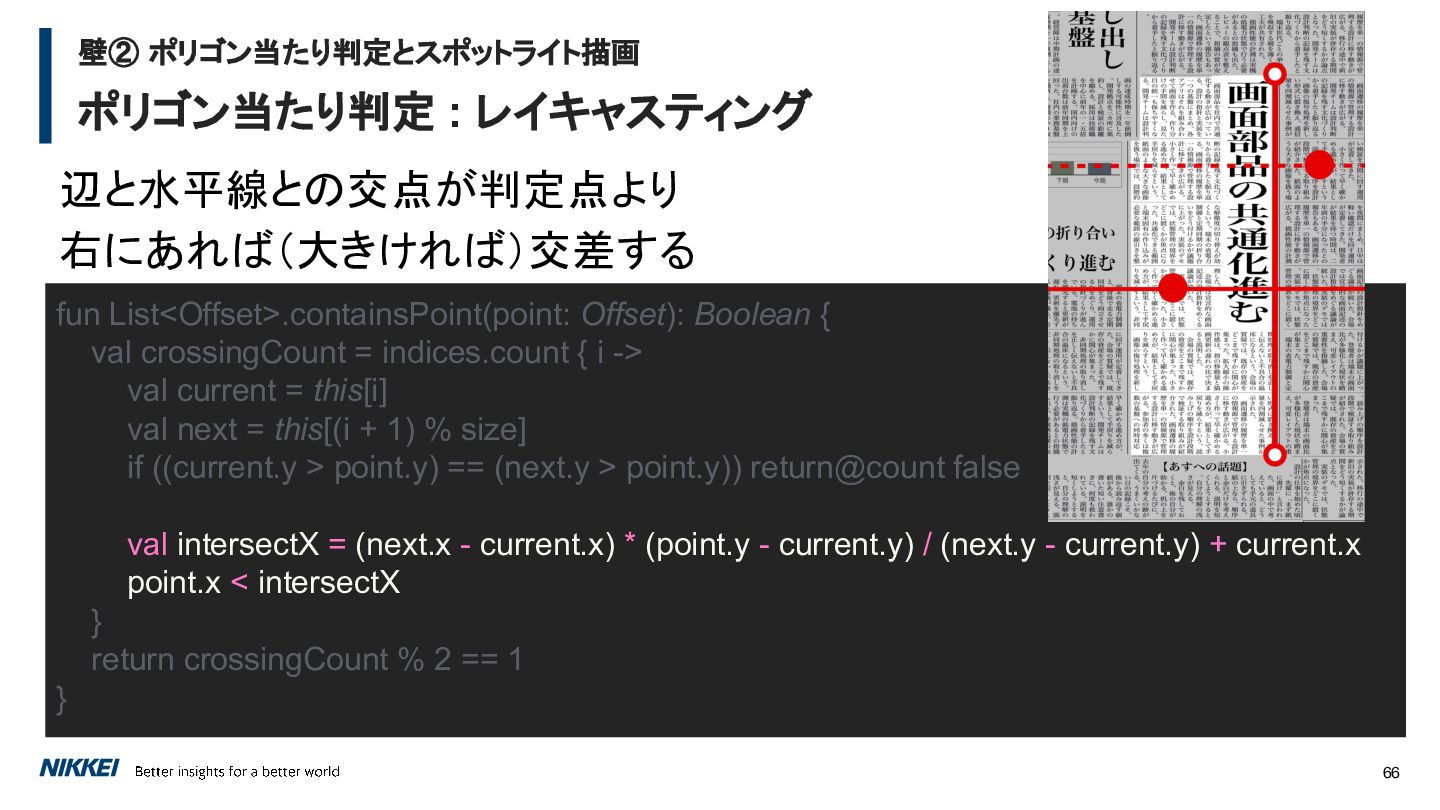

66. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : レイキャスティング 辺と水平線との交点が判定点より 右にあれば（大きければ）交差する fun List<Offset>.containsPoint(point: Offset): Boolean { val crossingCount = indices.count { i -> val current = this[i] val next = this[(i + 1) % size] if ((current.y > point.y) == (next.y > point.y)) return@count false val intersectX = (next.x - current.x) * (point.y - current.y) / (next.y - current.y) + current.x point.x < intersectX } return crossingCount % 2 == 1 } 66

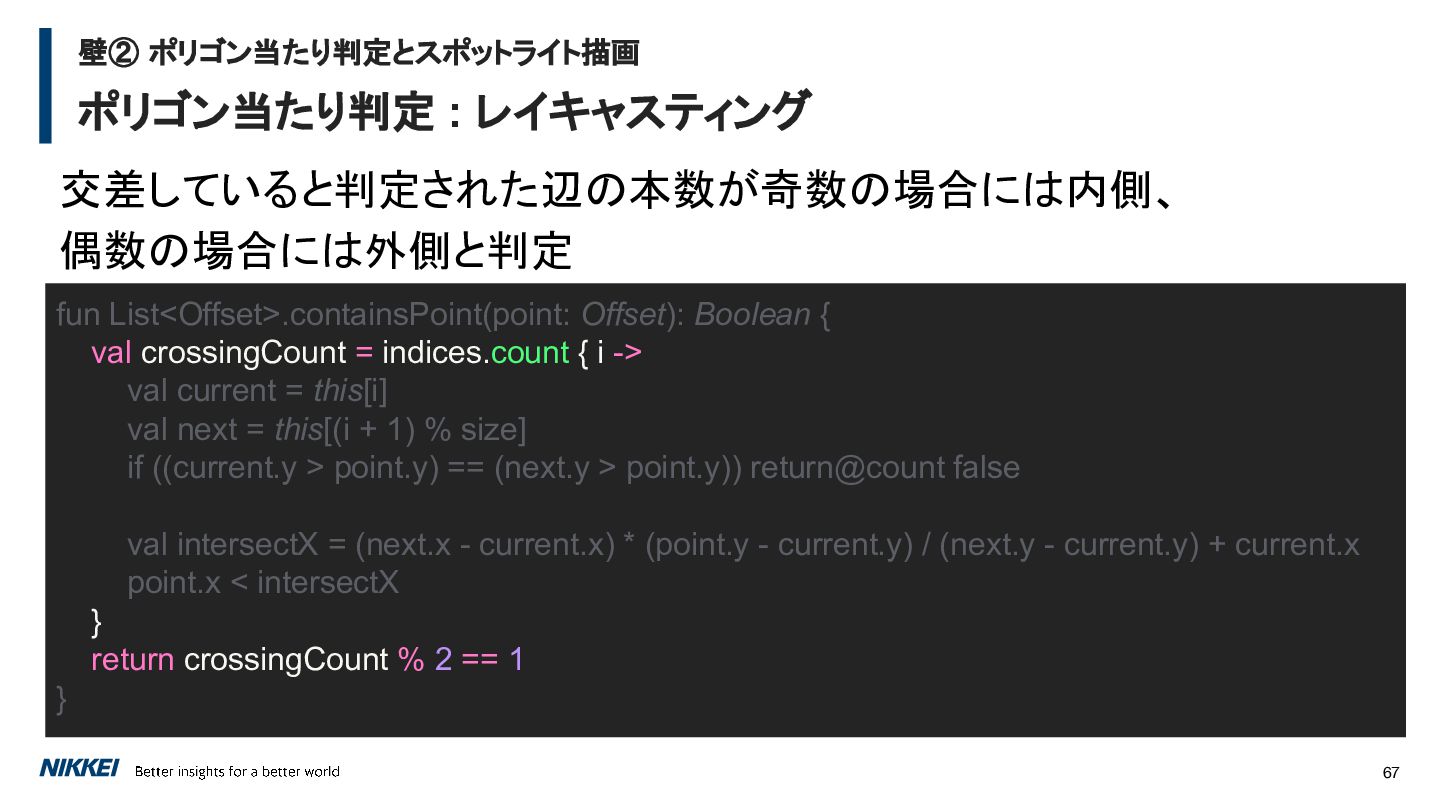

67. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : レイキャスティング 交差していると判定された辺の本数が奇数の場合には内側、 偶数の場合には外側と判定 fun List<Offset>.containsPoint(point: Offset): Boolean { val crossingCount = indices.count { i -> val current = this[i] val next = this[(i + 1) % size] if ((current.y > point.y) == (next.y > point.y)) return@count false val intersectX = (next.x - current.x) * (point.y - current.y) / (next.y - current.y) + current.x point.x < intersectX } return crossingCount % 2 == 1 } 67

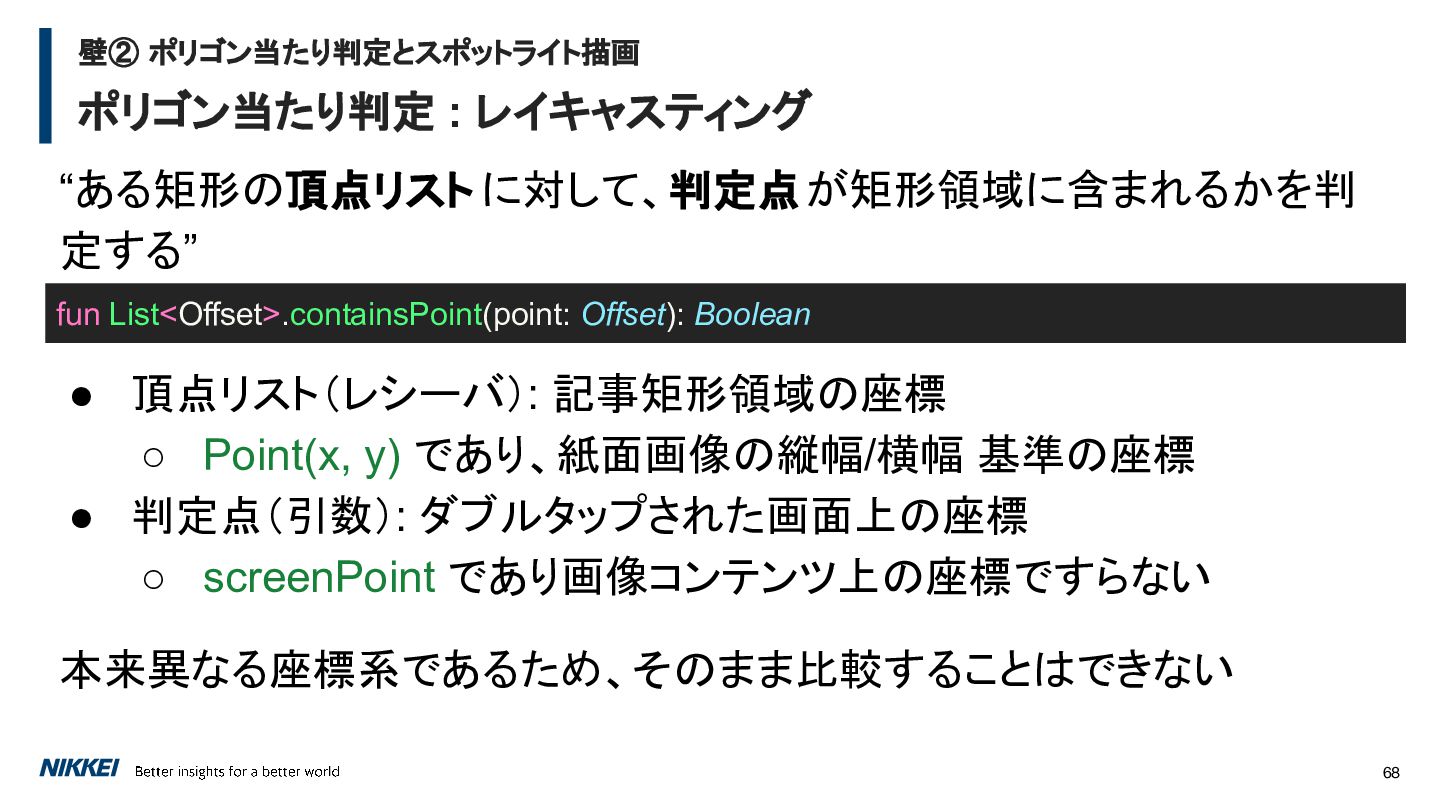

68. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : レイキャスティング “ある矩形の頂点リスト に対して、判定点が矩形領域に含まれるかを判 定する” fun List<Offset>.containsPoint(point: Offset): Boolean • 頂点リスト（レシーバ）: 記事矩形領域の座標 ◦ Point(x, y) であり、紙面画像の縦幅/横幅 基準の座標 • 判定点（引数）: ダブルタップされた画面上の座標 ◦ screenPoint であり画像コンテンツ上の座標ですらない 本来異なる座標系であるため、そのまま比較することはできない 68

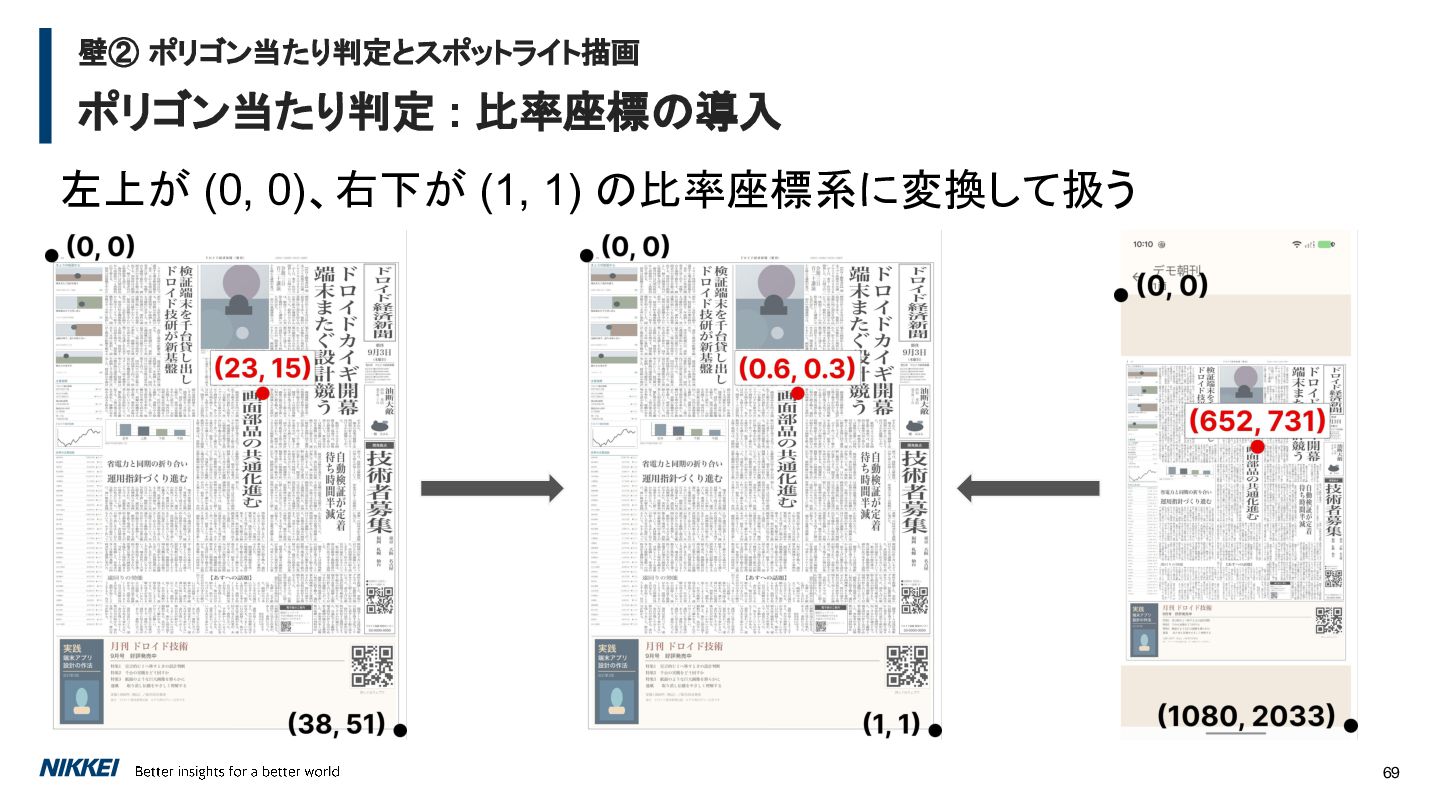

69. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : 比率座標の導入 左上が (0, 0)、右下が (1, 1) の比率座標系に変換して扱う 69

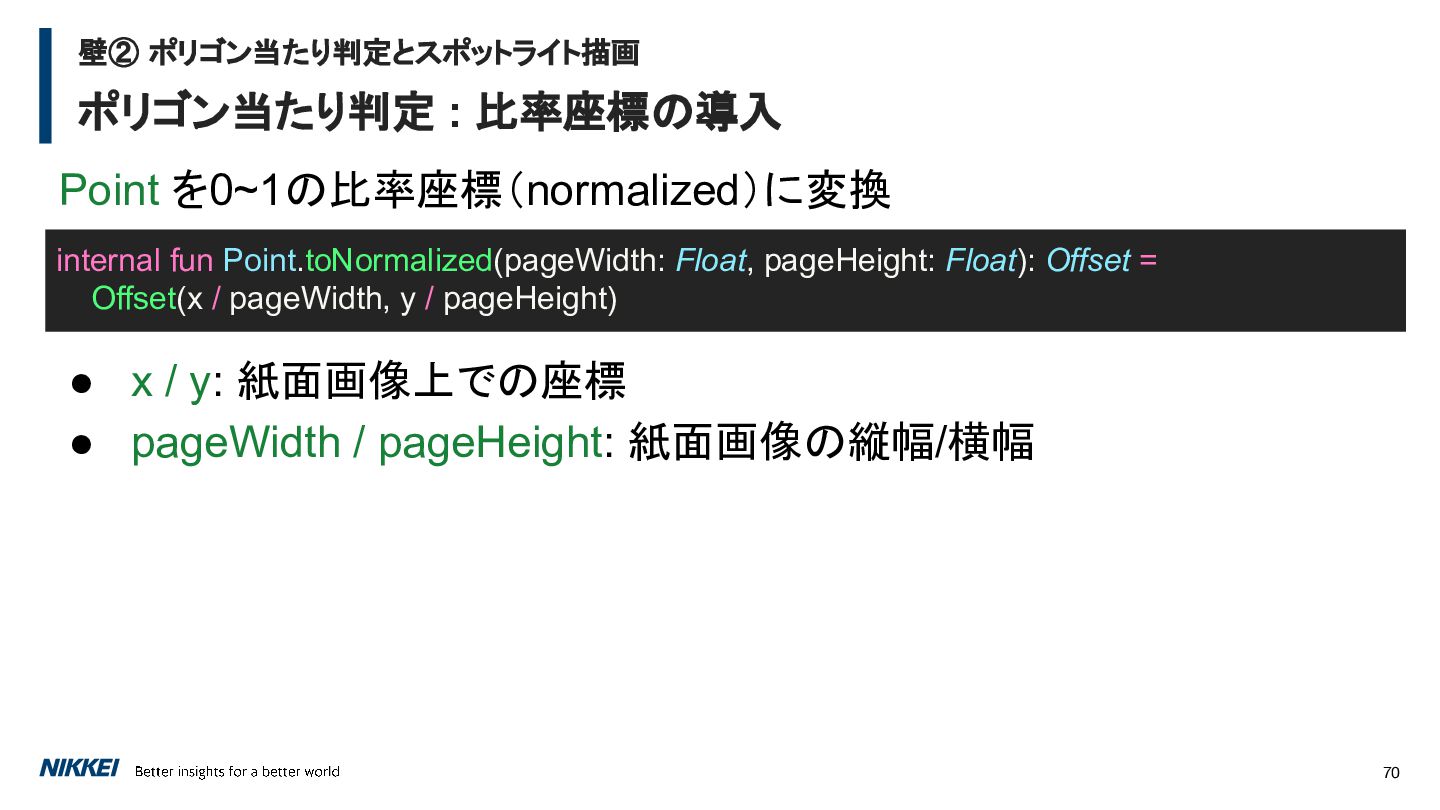

70. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : 比率座標の導入 Point を0~1の比率座標（normalized）に変換 internal fun Point.toNormalized(pageWidth: Float, pageHeight: Float): Offset = Offset(x / pageWidth, y / pageHeight) • x / y: 紙面画像上での座標 • pageWidth / pageHeight: 紙面画像の縦幅/横幅 70

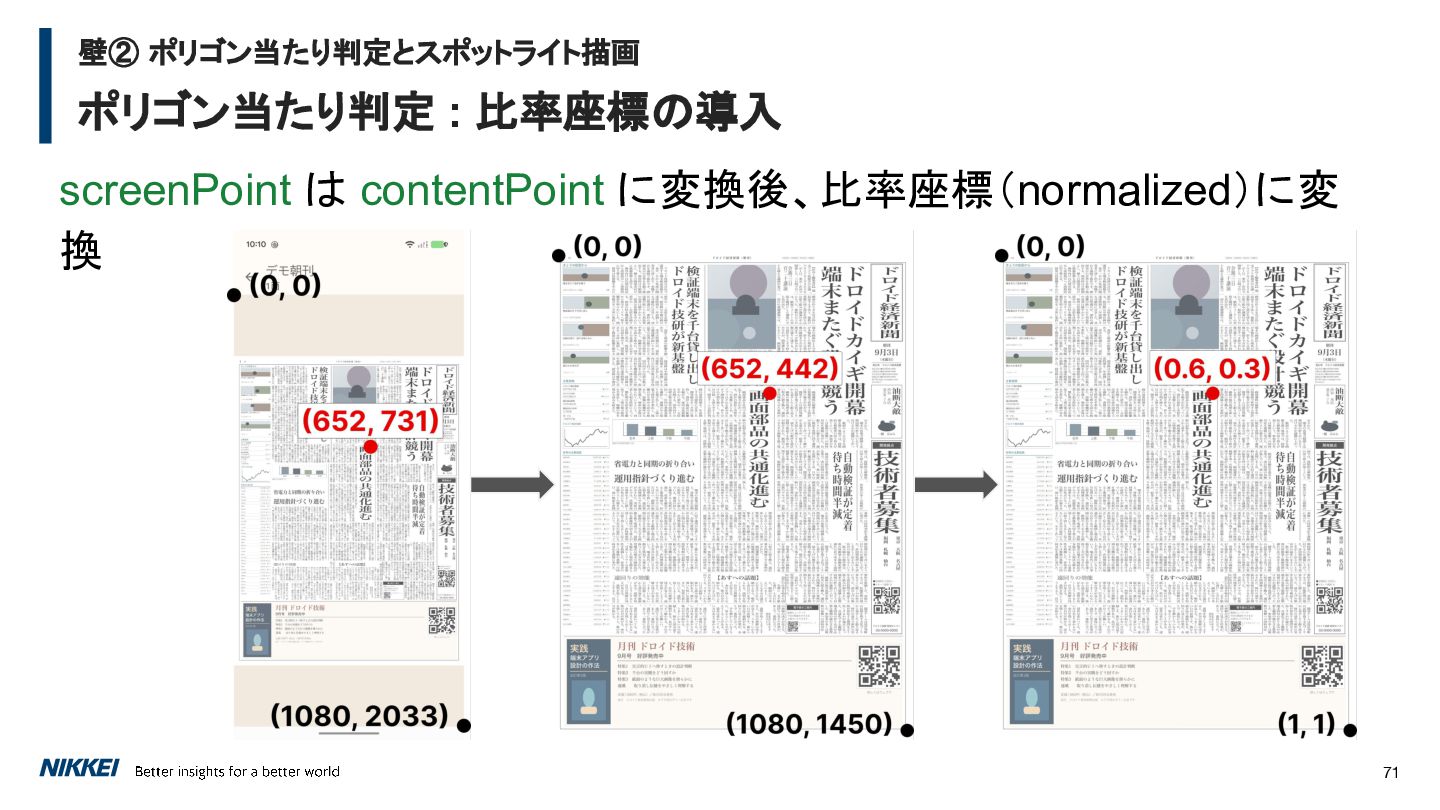

71. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : 比率座標の導入 screenPoint は contentPoint に変換後、比率座標（normalized）に変 換 71

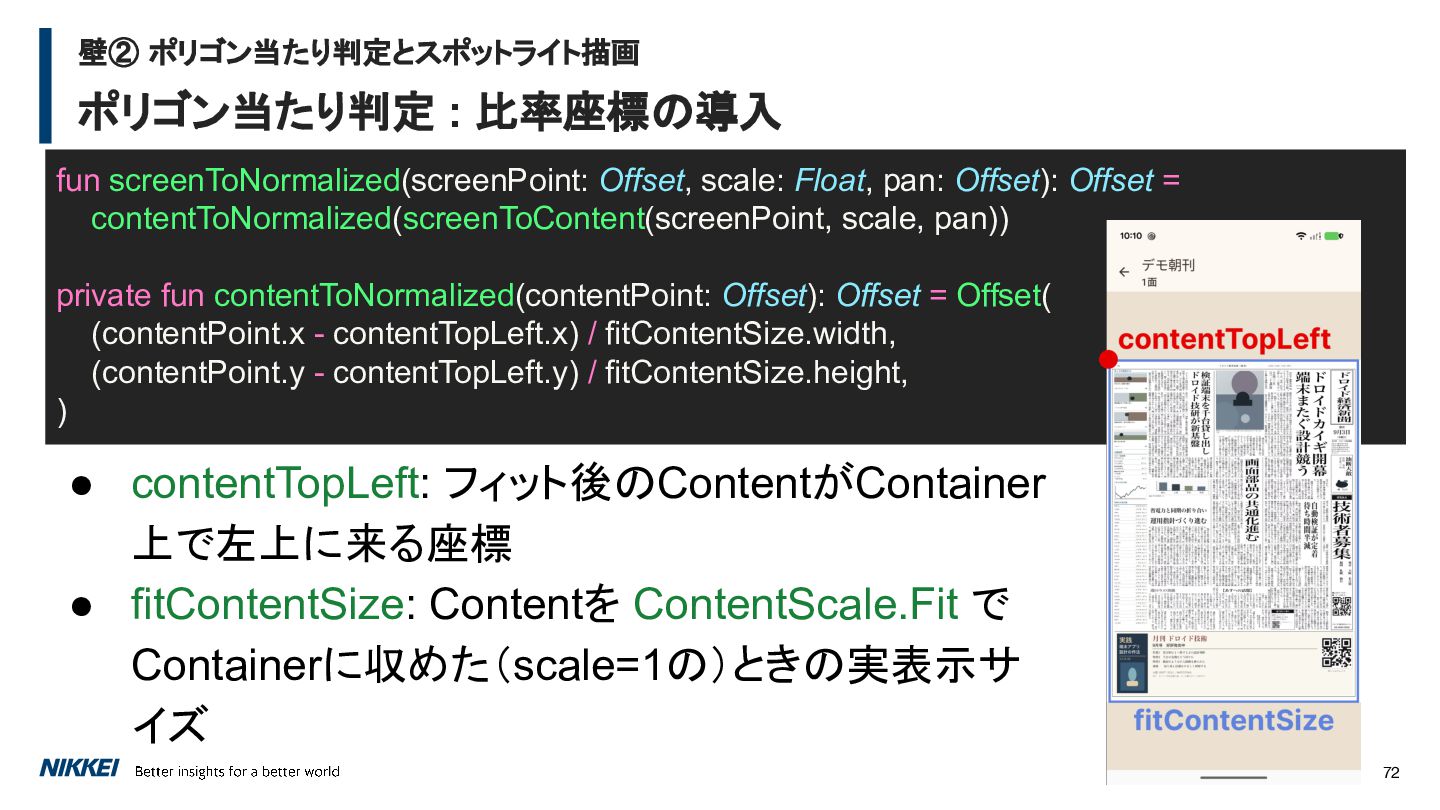

72. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : 比率座標の導入 fun screenToNormalized(screenPoint: Offset, scale: Float, pan: Offset): Offset = contentToNormalized(screenToContent(screenPoint, scale, pan)) private fun contentToNormalized(contentPoint: Offset): Offset = Offset( (contentPoint.x - contentTopLeft.x) / fitContentSize.width, (contentPoint.y - contentTopLeft.y) / fitContentSize.height, ) • contentTopLeft: フィット後のContentがContainer 上で左上に来る座標 • fitContentSize: Contentを ContentScale.Fit で Containerに収めた（scale=1の）ときの実表示サ イズ 72

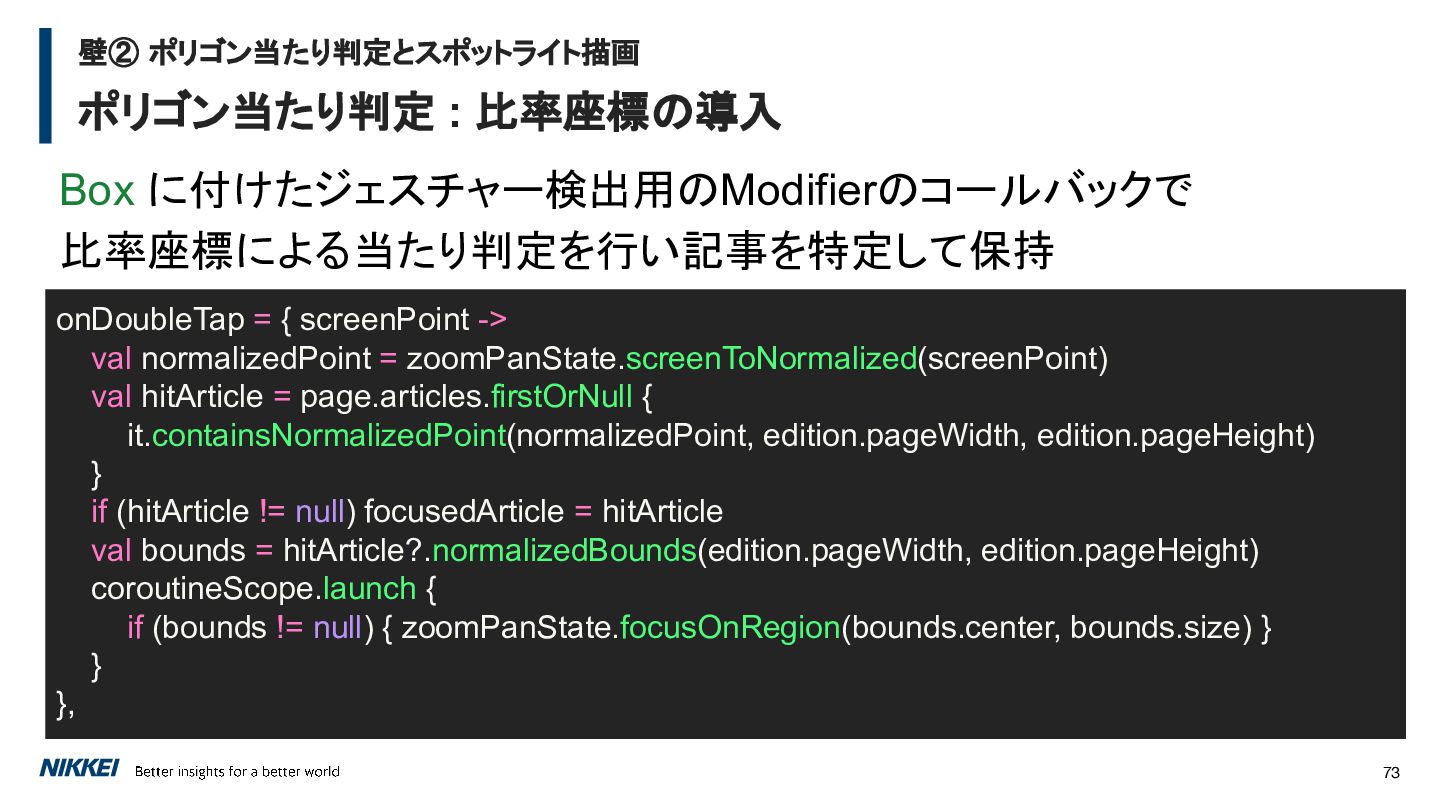

73. 壁② ポリゴン当たり判定とスポットライト描画 ポリゴン当たり判定 : 比率座標の導入 Box に付けたジェスチャー検出用のModifierのコールバックで 比率座標による当たり判定を行い記事を特定して保持 onDoubleTap = { screenPoint -> val normalizedPoint = zoomPanState.screenToNormalized(screenPoint) val hitArticle = page.articles.firstOrNull { it.containsNormalizedPoint(normalizedPoint, edition.pageWidth, edition.pageHeight) } if (hitArticle != null) focusedArticle = hitArticle val bounds = hitArticle?.normalizedBounds(edition.pageWidth, edition.pageHeight) coroutineScope.launch { if (bounds != null) { zoomPanState.focusOnRegion(bounds.center, bounds.size) } } }, 73

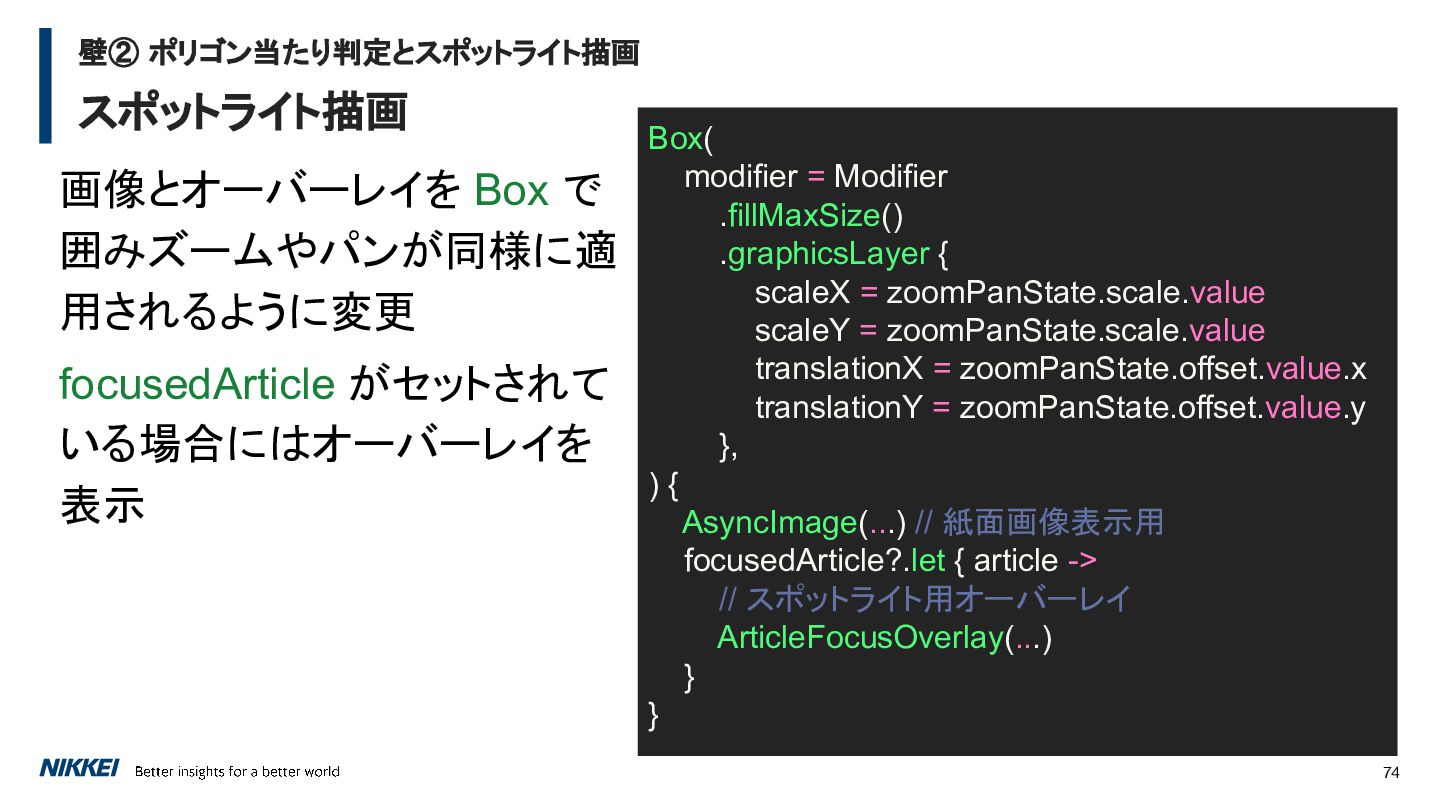

74. 壁② ポリゴン当たり判定とスポットライト描画 スポットライト描画 画像とオーバーレイを Box で 囲みズームやパンが同様に適 用されるように変更 focusedArticle がセットされて いる場合にはオーバーレイを 表示 Box( modifier = Modifier .fillMaxSize() .graphicsLayer { scaleX = zoomPanState.scale.value scaleY = zoomPanState.scale.value translationX = zoomPanState.offset.value.x translationY = zoomPanState.offset.value.y }, ){ AsyncImage(...) // 紙面画像表示用 focusedArticle?.let { article -> // スポットライト用オーバーレイ ArticleFocusOverlay(...) } } 74

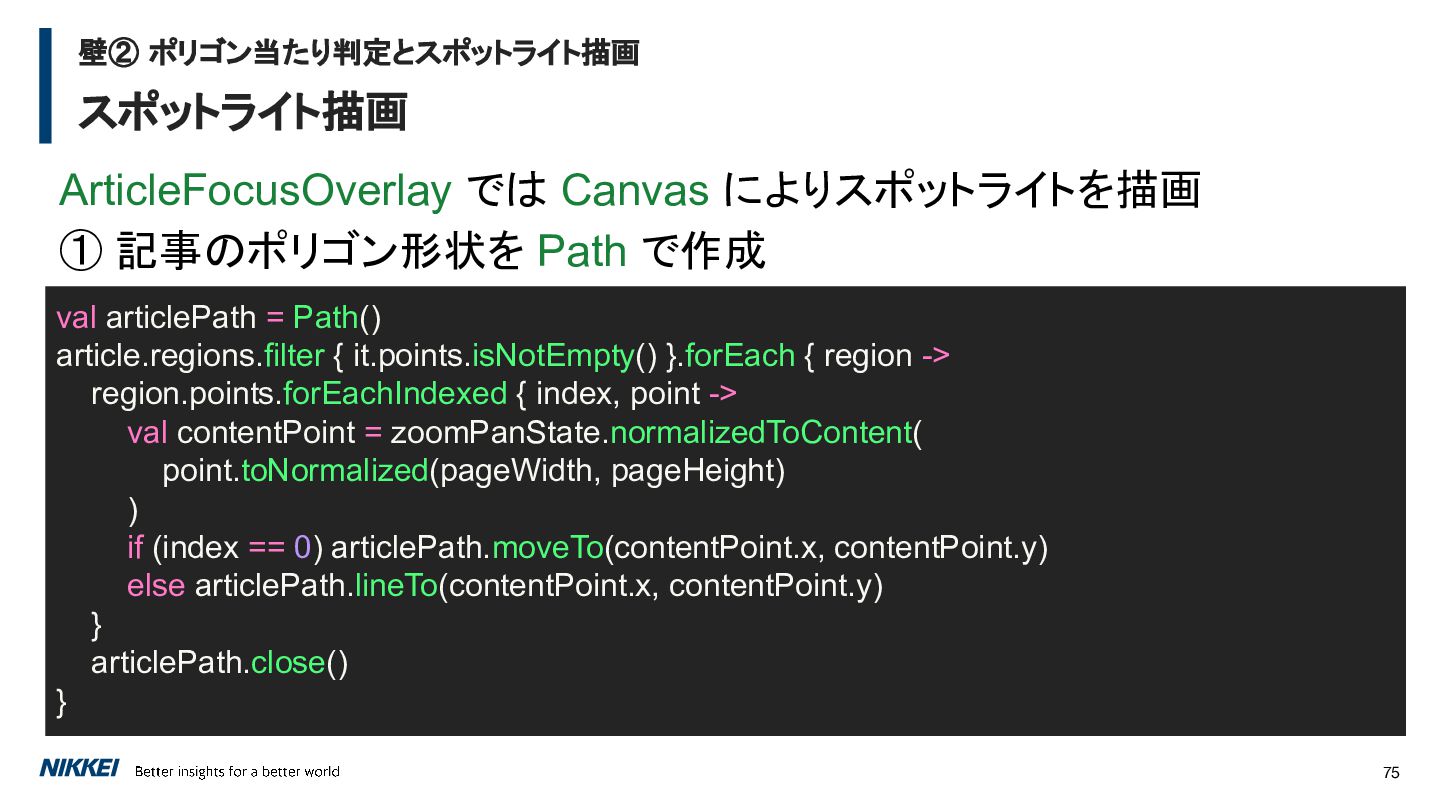

75. 壁② ポリゴン当たり判定とスポットライト描画 スポットライト描画 ArticleFocusOverlay では Canvas によりスポットライトを描画 ① 記事のポリゴン形状を Path で作成 val articlePath = Path() article.regions.filter { it.points.isNotEmpty() }.forEach { region -> region.points.forEachIndexed { index, point -> val contentPoint = zoomPanState.normalizedToContent( point.toNormalized(pageWidth, pageHeight) ) if (index == 0) articlePath.moveTo(contentPoint.x, contentPoint.y) else articlePath.lineTo(contentPoint.x, contentPoint.y) } articlePath.close() } 75

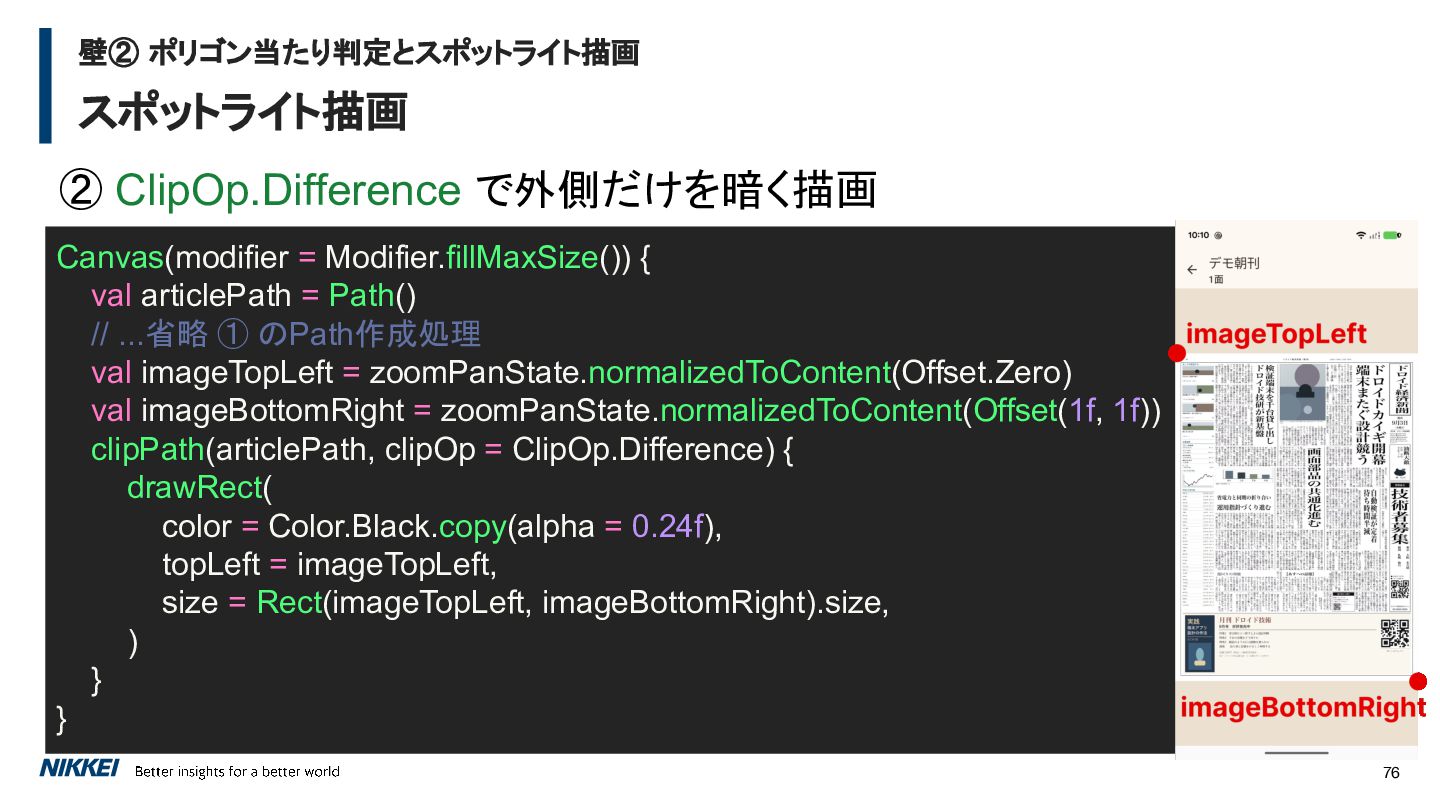

76. 壁② ポリゴン当たり判定とスポットライト描画 スポットライト描画 ② ClipOp.Difference で外側だけを暗く描画 Canvas(modifier = Modifier.fillMaxSize()) { val articlePath = Path() // ...省略 ① のPath作成処理 val imageTopLeft = zoomPanState.normalizedToContent(Offset.Zero) val imageBottomRight = zoomPanState.normalizedToContent(Offset(1f, 1f)) clipPath(articlePath, clipOp = ClipOp.Difference) { drawRect( color = Color.Black.copy(alpha = 0.24f), topLeft = imageTopLeft, size = Rect(imageTopLeft, imageBottomRight).size, ) } } 76

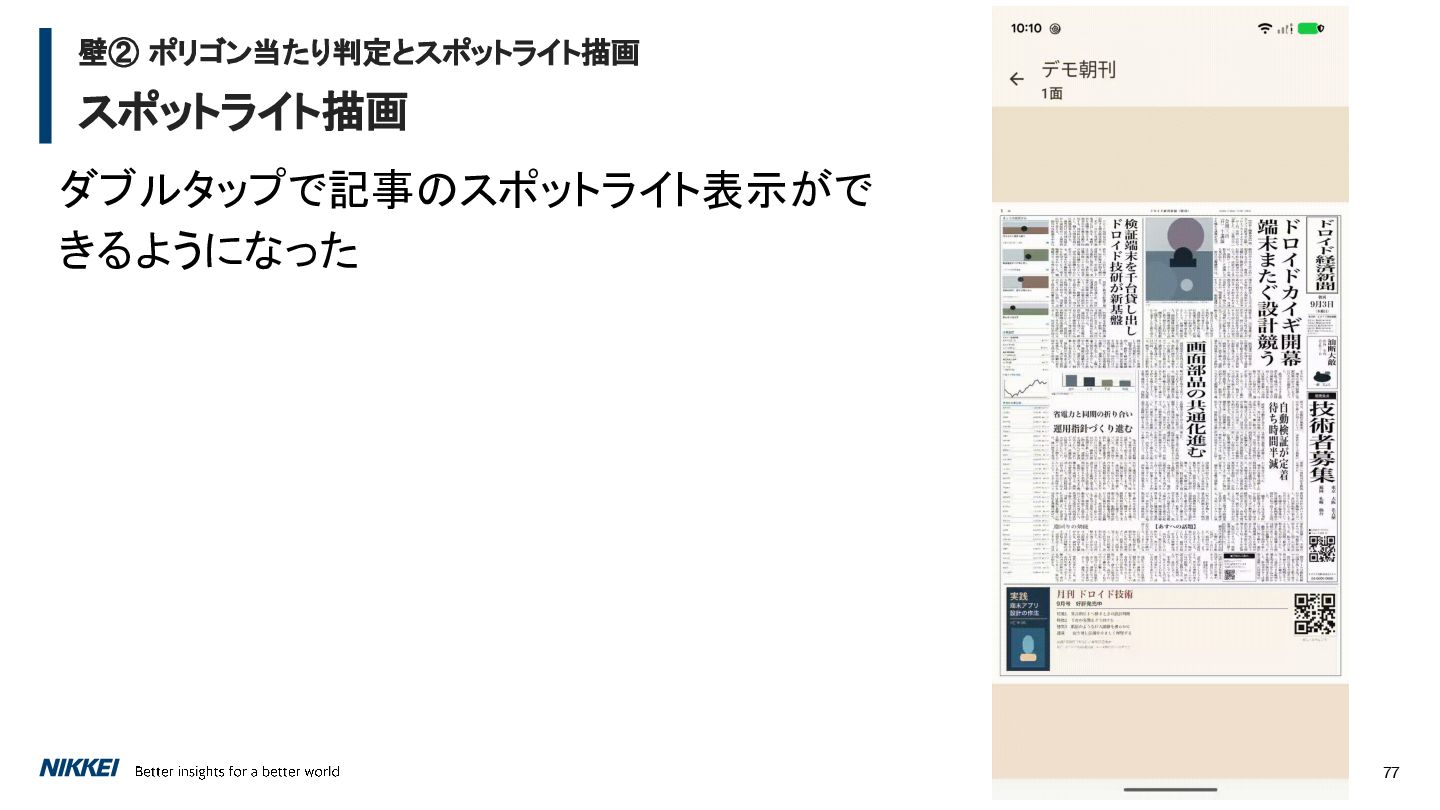

77. 壁② ポリゴン当たり判定とスポットライト描画 スポットライト描画 ダブルタップで記事のスポットライト表示がで きるようになった 77

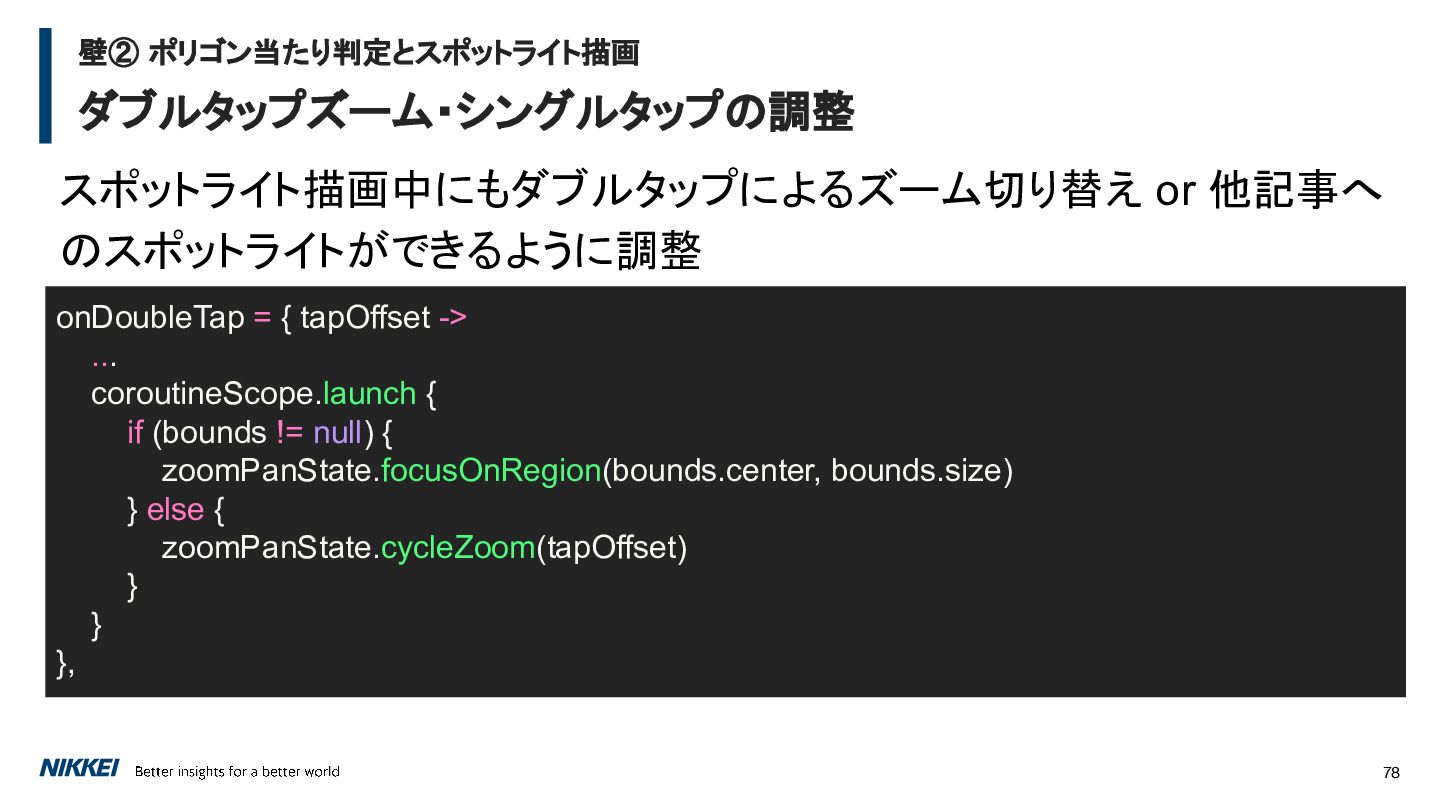

78. 壁② ポリゴン当たり判定とスポットライト描画 ダブルタップズーム・シングルタップの調整 スポットライト描画中にもダブルタップによるズーム切り替え or 他記事へ のスポットライトができるように調整 onDoubleTap = { tapOffset -> ... coroutineScope.launch { if (bounds != null) { zoomPanState.focusOnRegion(bounds.center, bounds.size) } else { zoomPanState.cycleZoom(tapOffset) } } }, 78

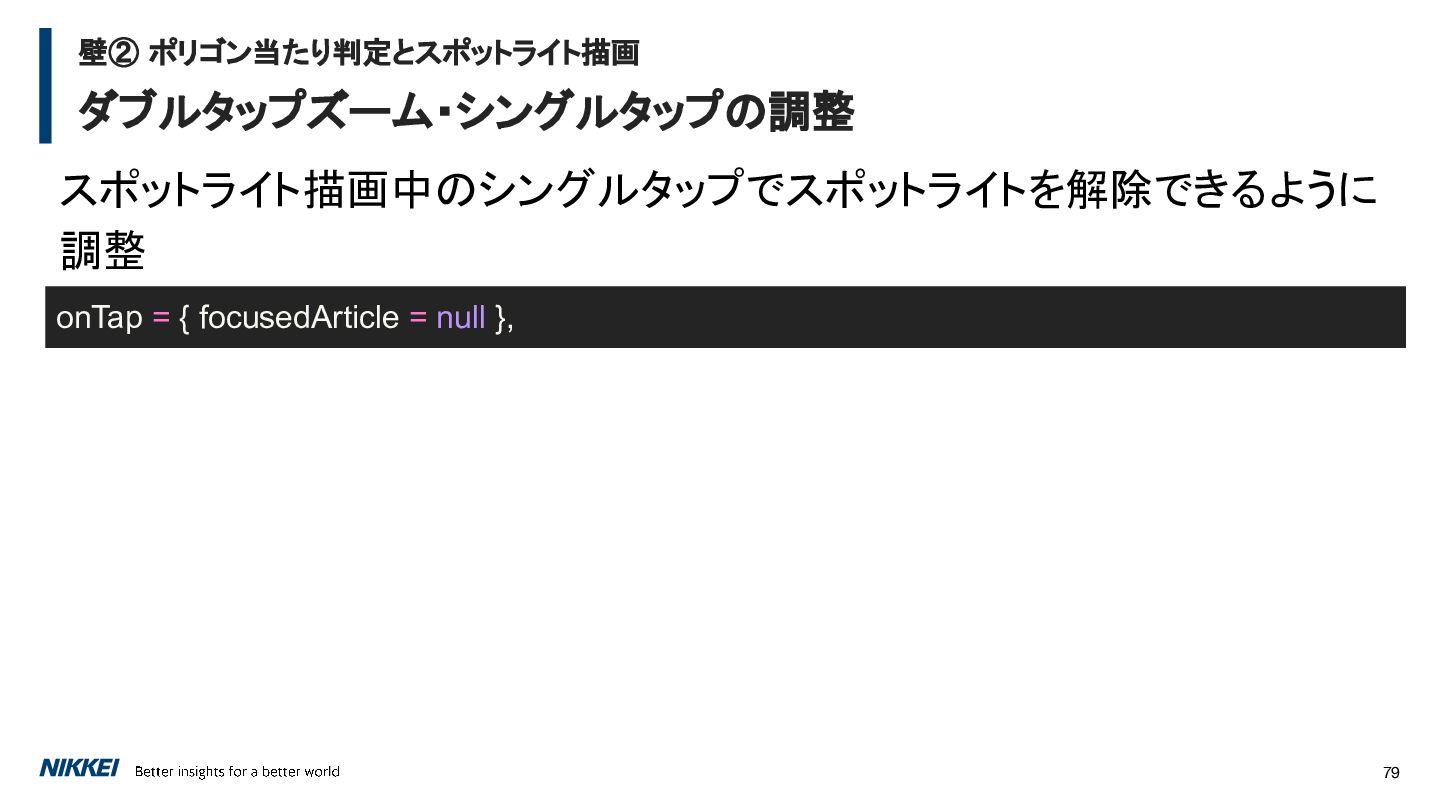

79. 壁② ポリゴン当たり判定とスポットライト描画 ダブルタップズーム・シングルタップの調整 スポットライト描画中のシングルタップでスポットライトを解除できるように 調整 onTap = { focusedArticle = null }, 79

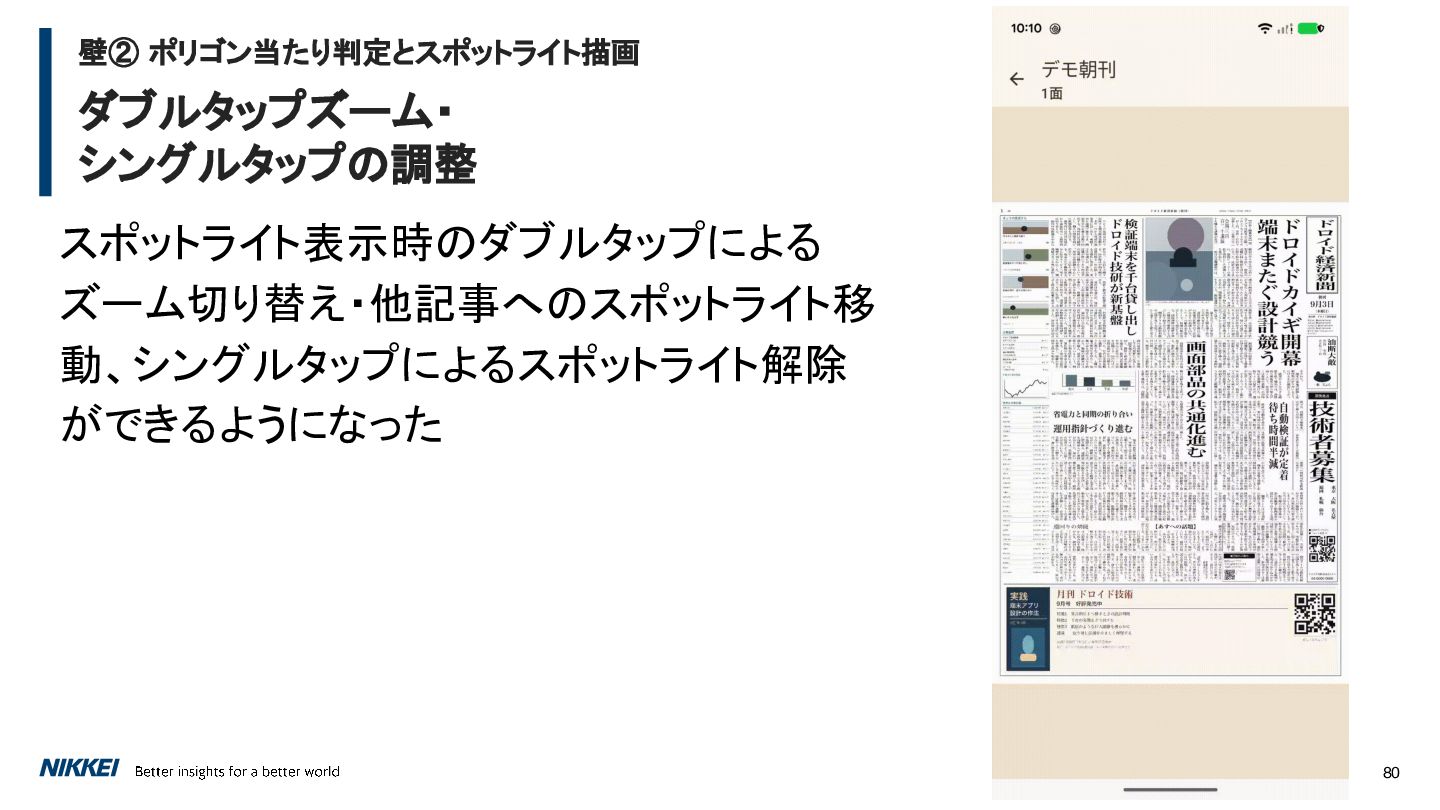

80. 壁② ポリゴン当たり判定とスポットライト描画 ダブルタップズーム・ シングルタップの調整 スポットライト表示時のダブルタップによる ズーム切り替え・他記事へのスポットライト移 動、シングルタップによるスポットライト解除 ができるようになった 80

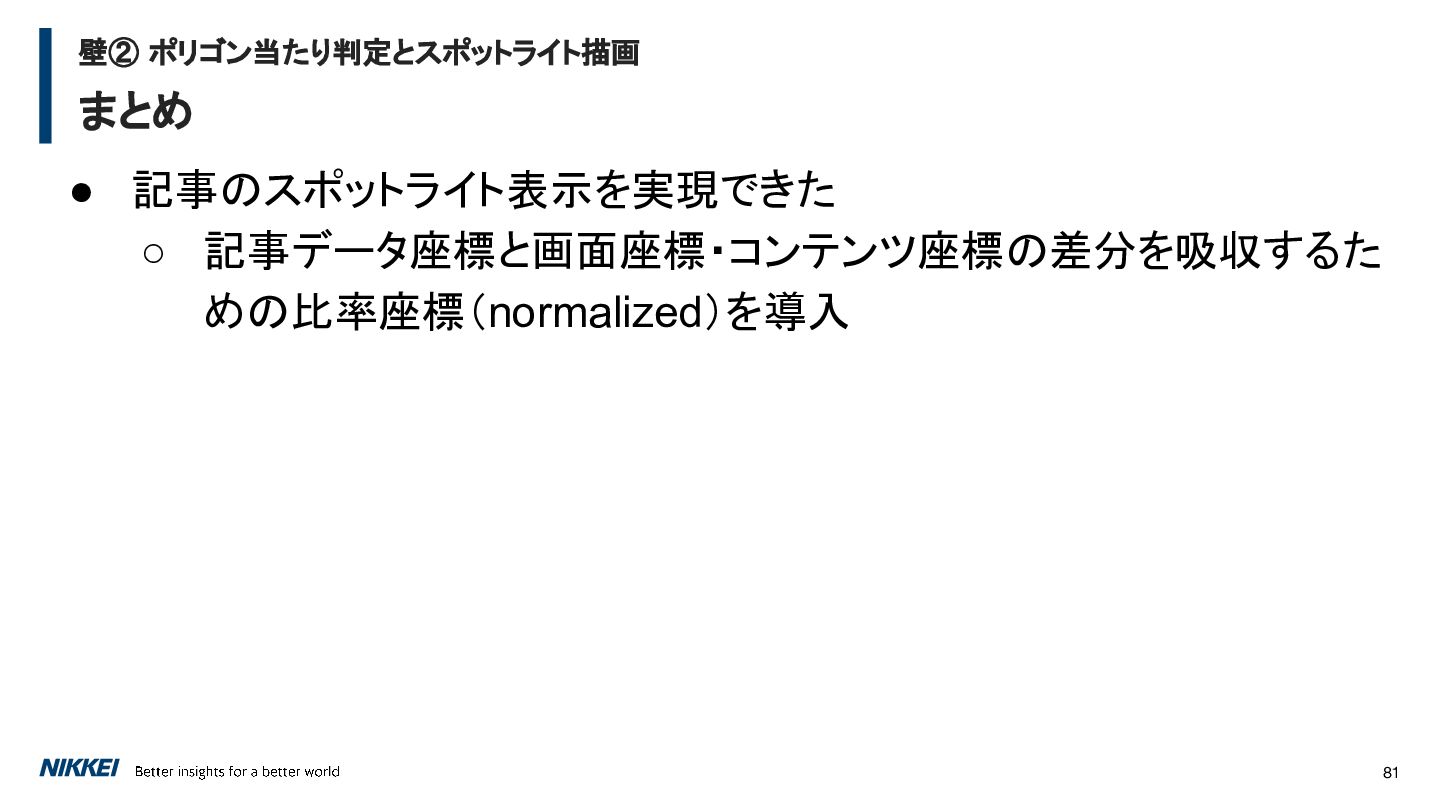

81. 壁② ポリゴン当たり判定とスポットライト描画 まとめ • 記事のスポットライト表示を実現できた ◦ 記事データ座標と画面座標・コンテンツ座標の差分を吸収するた めの比率座標（normalized）を導入 81
82. 壁③ 適応的ページ構成の設計 82

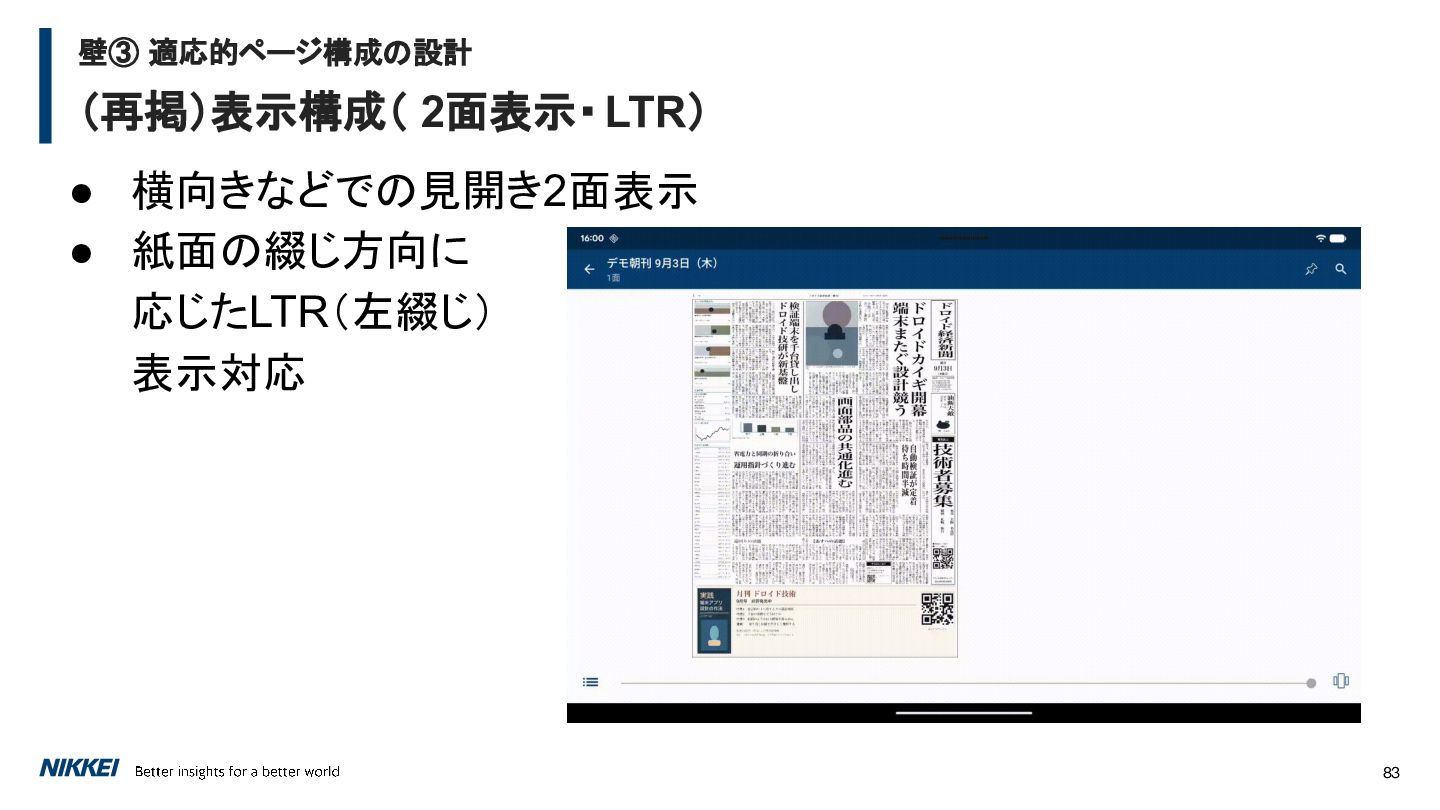

83. 壁③ 適応的ページ構成の設計 （再掲）表示構成（ 2面表示・ LTR） • 横向きなどでの見開き2面表示 • 紙面の綴じ方向に 応じたLTR（左綴じ） 表示対応 83

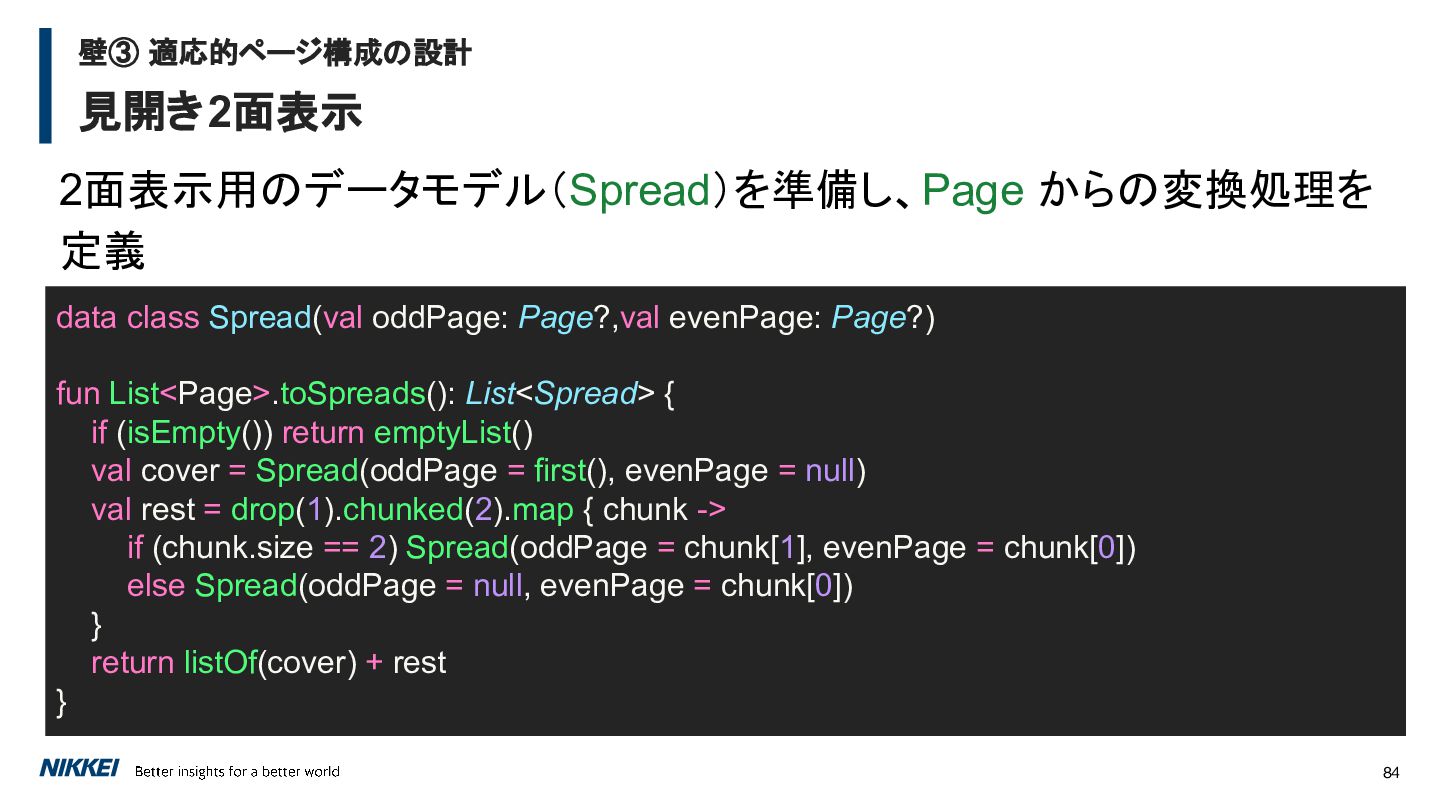

84. 壁③ 適応的ページ構成の設計 見開き2面表示 2面表示用のデータモデル（Spread）を準備し、Page からの変換処理を 定義 data class Spread(val oddPage: Page?,val evenPage: Page?) fun List<Page>.toSpreads(): List<Spread> { if (isEmpty()) return emptyList() val cover = Spread(oddPage = first(), evenPage = null) val rest = drop(1).chunked(2).map { chunk -> if (chunk.size == 2) Spread(oddPage = chunk[1], evenPage = chunk[0]) else Spread(oddPage = null, evenPage = chunk[0]) } return listOf(cover) + rest } 84

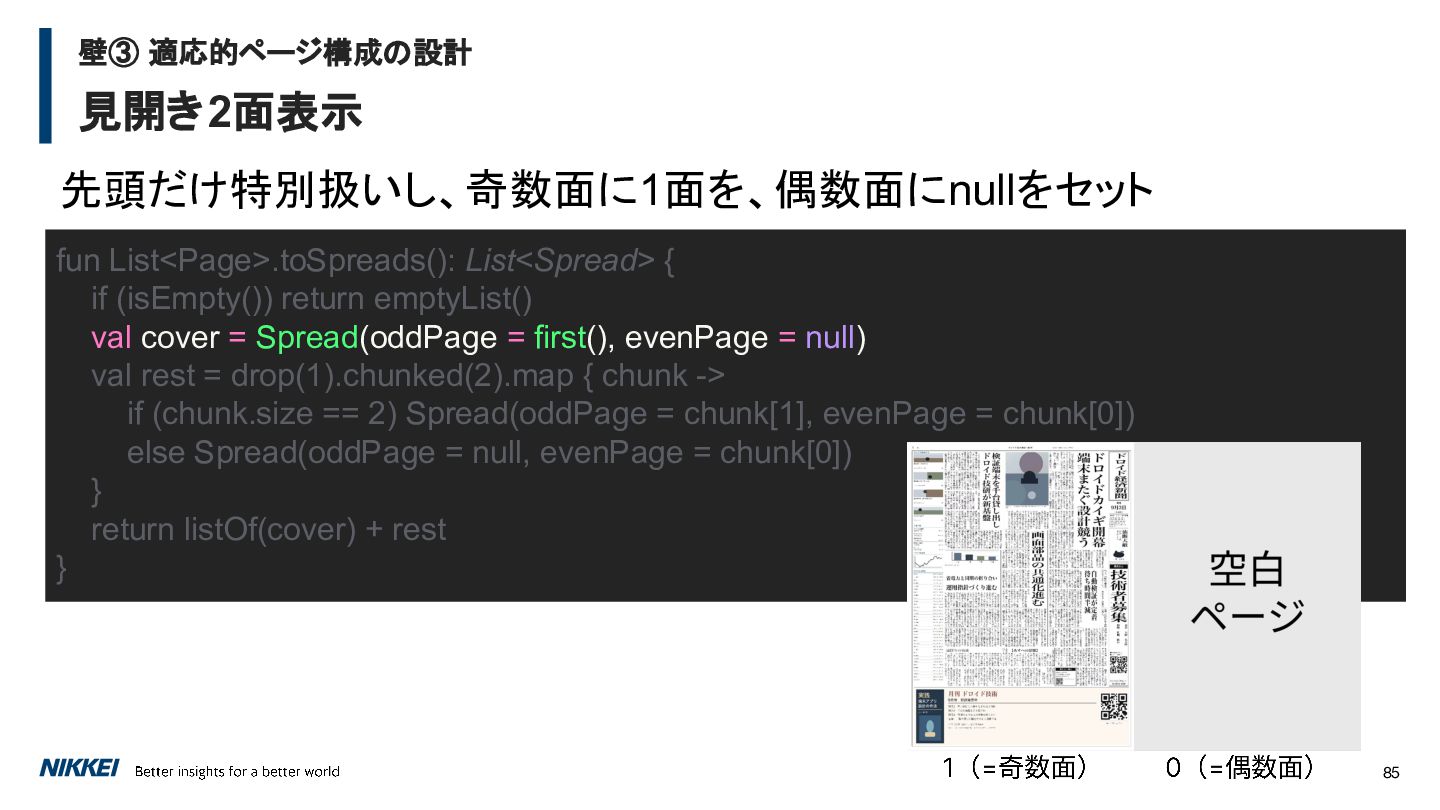

85. 壁③ 適応的ページ構成の設計 見開き2面表示 先頭だけ特別扱いし、奇数面に1面を、偶数面にnullをセット fun List<Page>.toSpreads(): List<Spread> { if (isEmpty()) return emptyList() val cover = Spread(oddPage = first(), evenPage = null) val rest = drop(1).chunked(2).map { chunk -> if (chunk.size == 2) Spread(oddPage = chunk[1], evenPage = chunk[0]) else Spread(oddPage = null, evenPage = chunk[0]) } return listOf(cover) + rest } 85

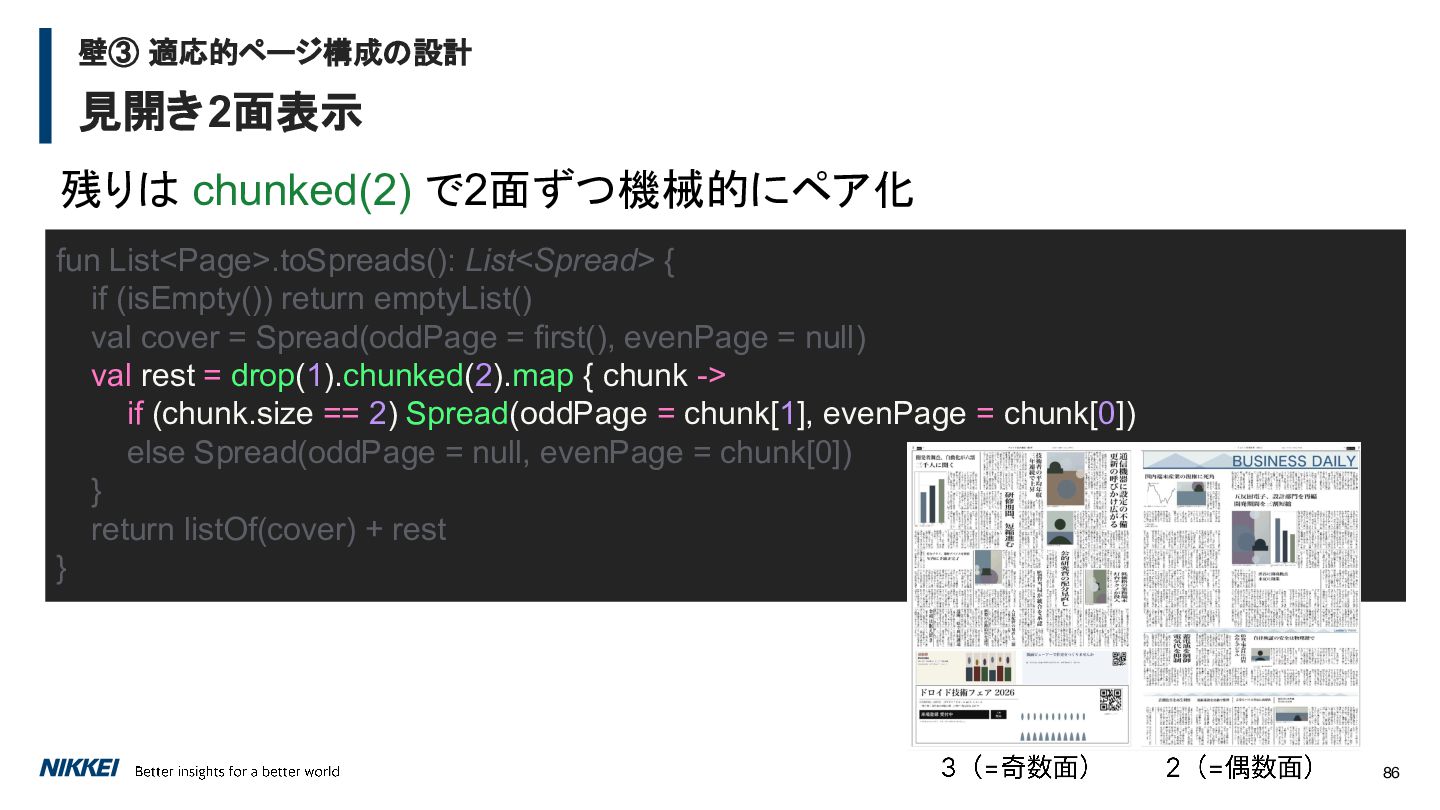

86. 壁③ 適応的ページ構成の設計 見開き2面表示 残りは chunked(2) で2面ずつ機械的にペア化 fun List<Page>.toSpreads(): List<Spread> { if (isEmpty()) return emptyList() val cover = Spread(oddPage = first(), evenPage = null) val rest = drop(1).chunked(2).map { chunk -> if (chunk.size == 2) Spread(oddPage = chunk[1], evenPage = chunk[0]) else Spread(oddPage = null, evenPage = chunk[0]) } return listOf(cover) + rest } 86

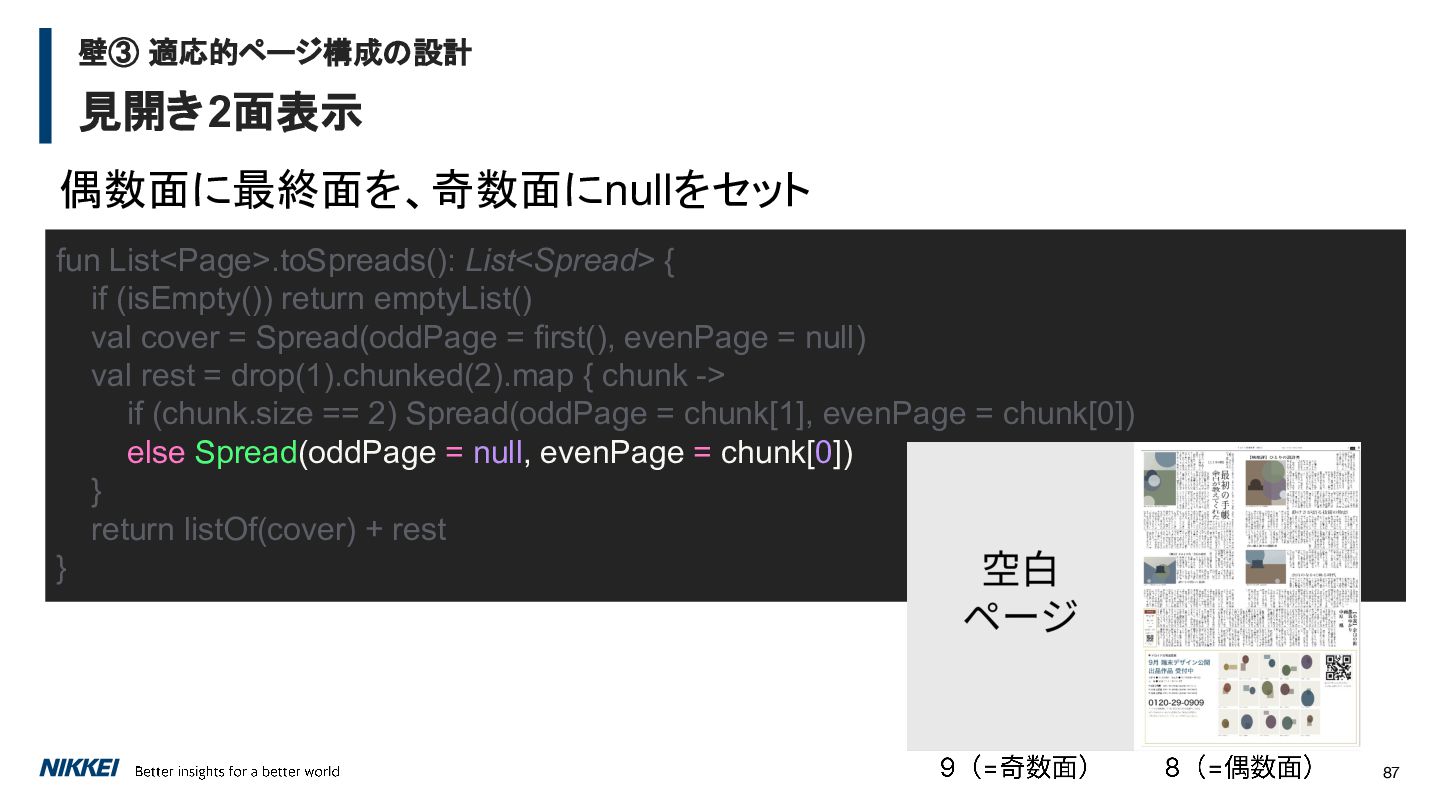

87. 壁③ 適応的ページ構成の設計 見開き2面表示 偶数面に最終面を、奇数面にnullをセット fun List<Page>.toSpreads(): List<Spread> { if (isEmpty()) return emptyList() val cover = Spread(oddPage = first(), evenPage = null) val rest = drop(1).chunked(2).map { chunk -> if (chunk.size == 2) Spread(oddPage = chunk[1], evenPage = chunk[0]) else Spread(oddPage = null, evenPage = chunk[0]) } return listOf(cover) + rest } 87

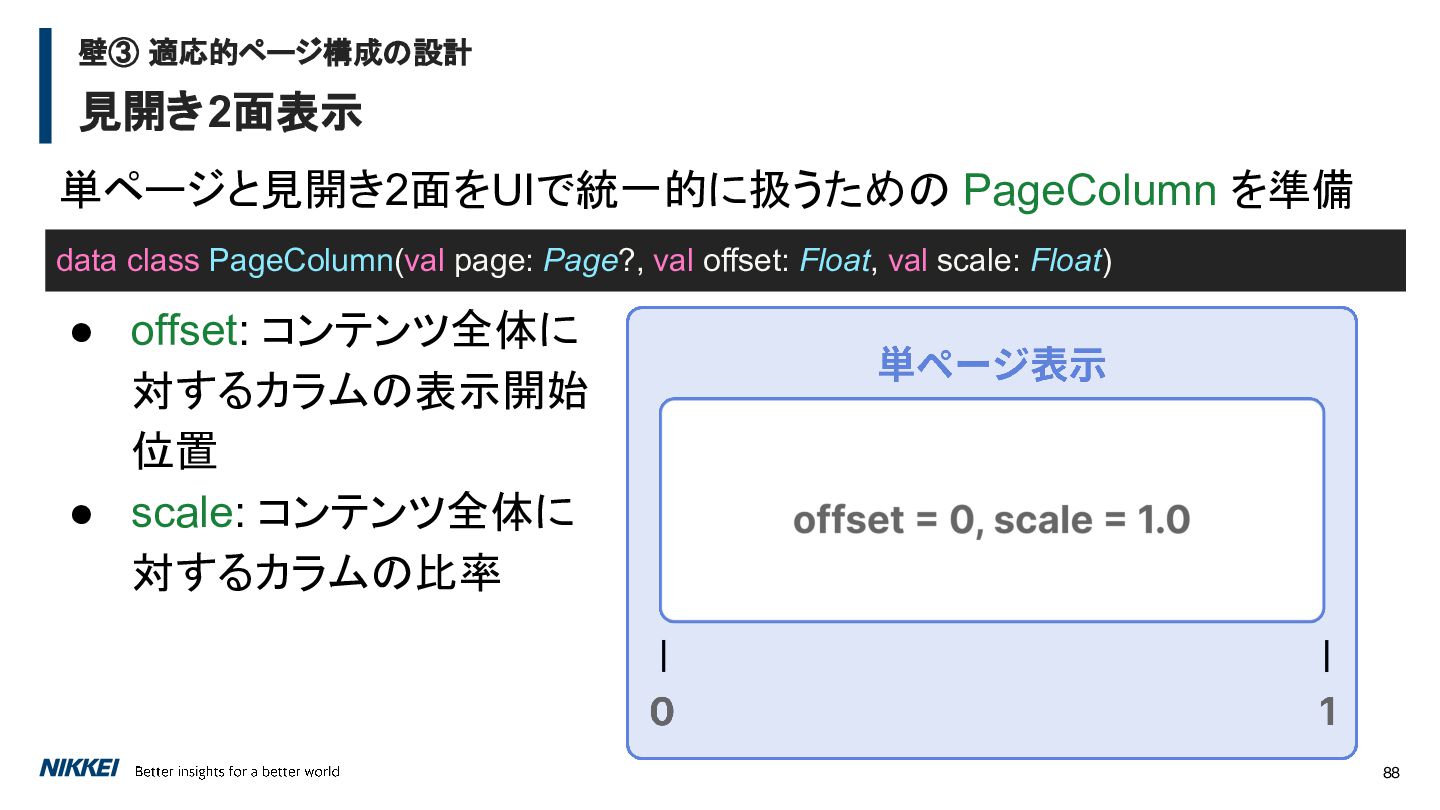

88. 壁③ 適応的ページ構成の設計 見開き2面表示 単ページと見開き2面をUIで統一的に扱うための PageColumn を準備 data class PageColumn(val page: Page?, val offset: Float, val scale: Float) • offset: コンテンツ全体に 対するカラムの表示開始 位置 • scale: コンテンツ全体に 対するカラムの比率 88

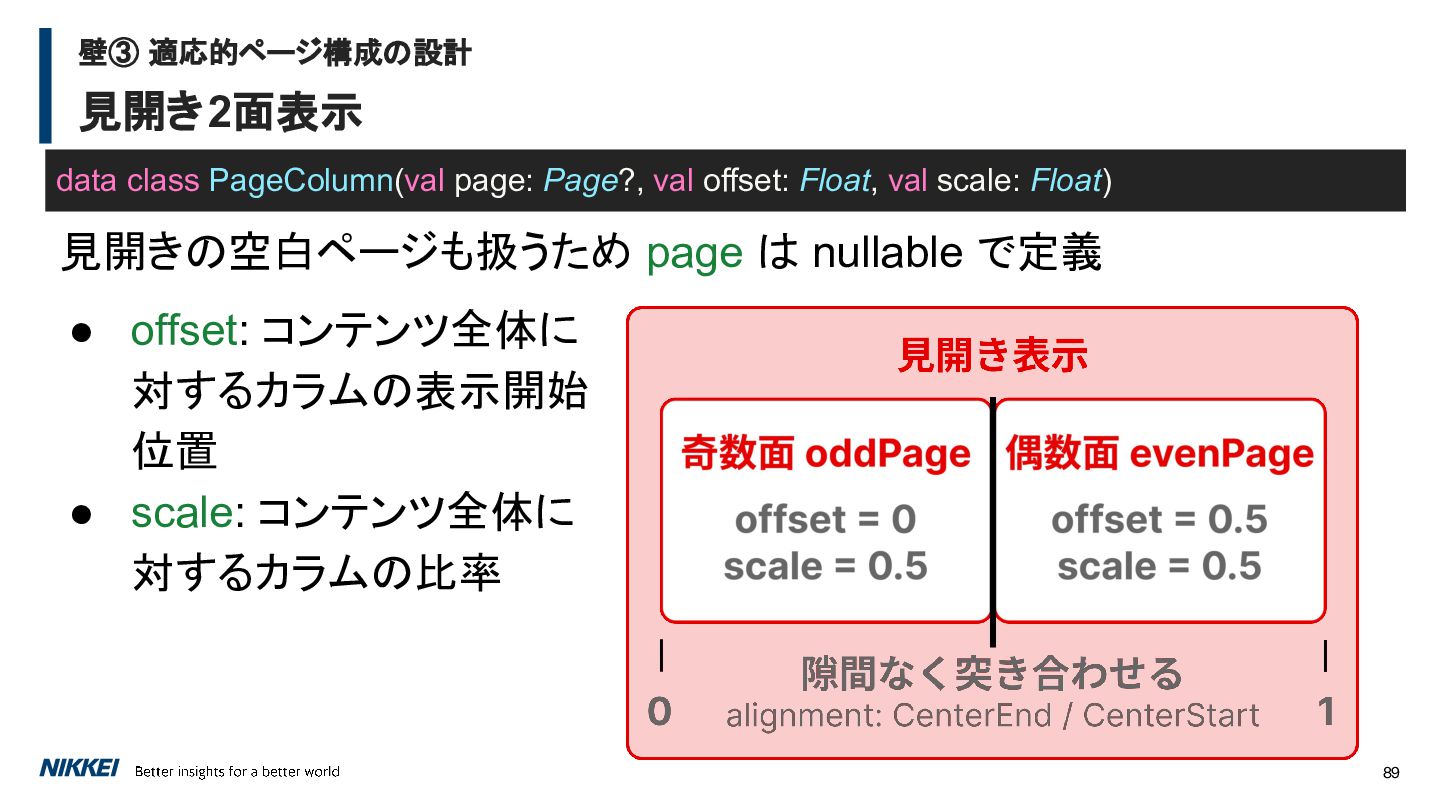

89. 壁③ 適応的ページ構成の設計 見開き2面表示 data class PageColumn(val page: Page?, val offset: Float, val scale: Float) 見開きの空白ページも扱うため page は nullable で定義 • offset: コンテンツ全体に 対するカラムの表示開始 位置 • scale: コンテンツ全体に 対するカラムの比率 89

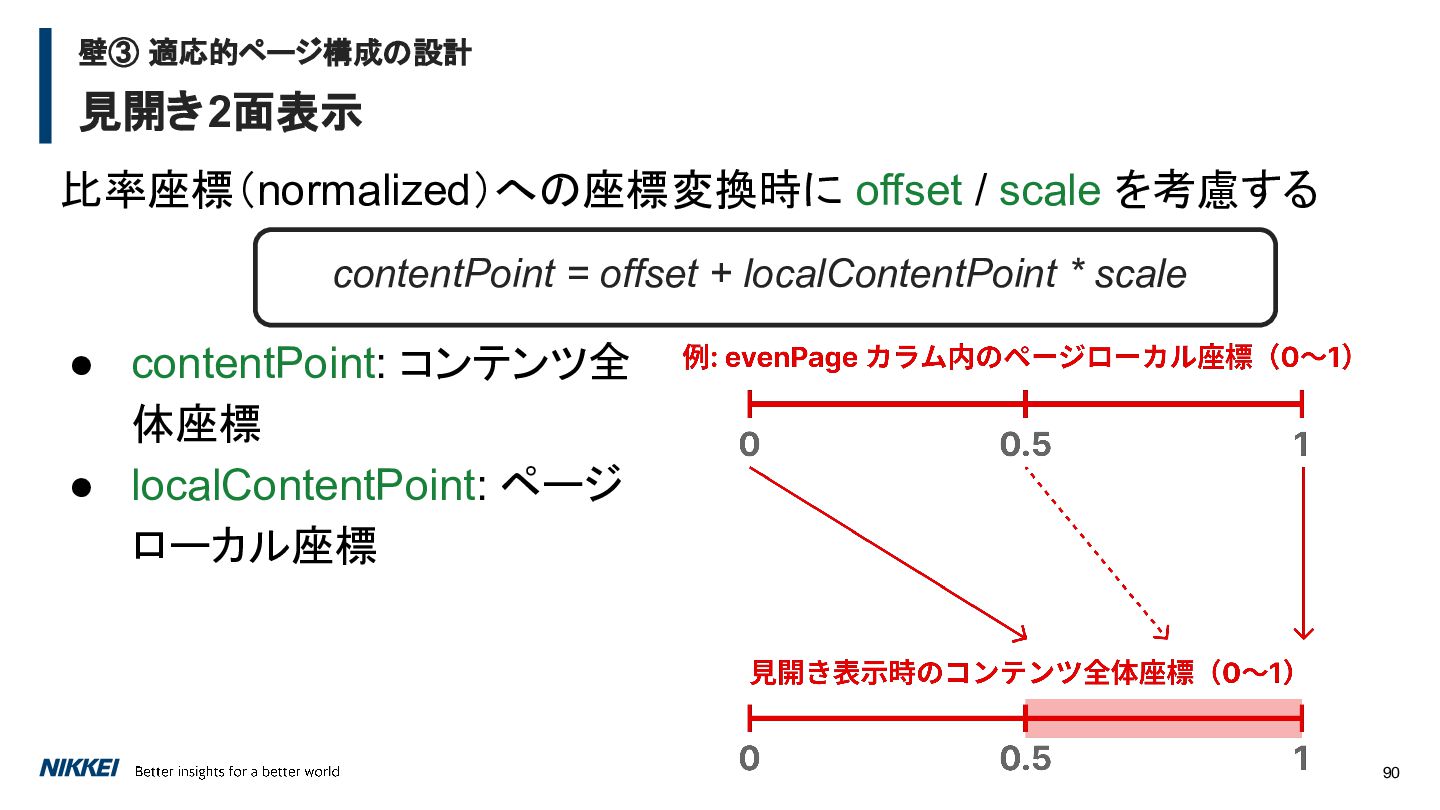

90. 壁③ 適応的ページ構成の設計 見開き2面表示 比率座標（normalized）への座標変換時に offset / scale を考慮する contentPoint = offset + localContentPoint * scale • contentPoint: コンテンツ全 体座標 • localContentPoint: ページ ローカル座標 90

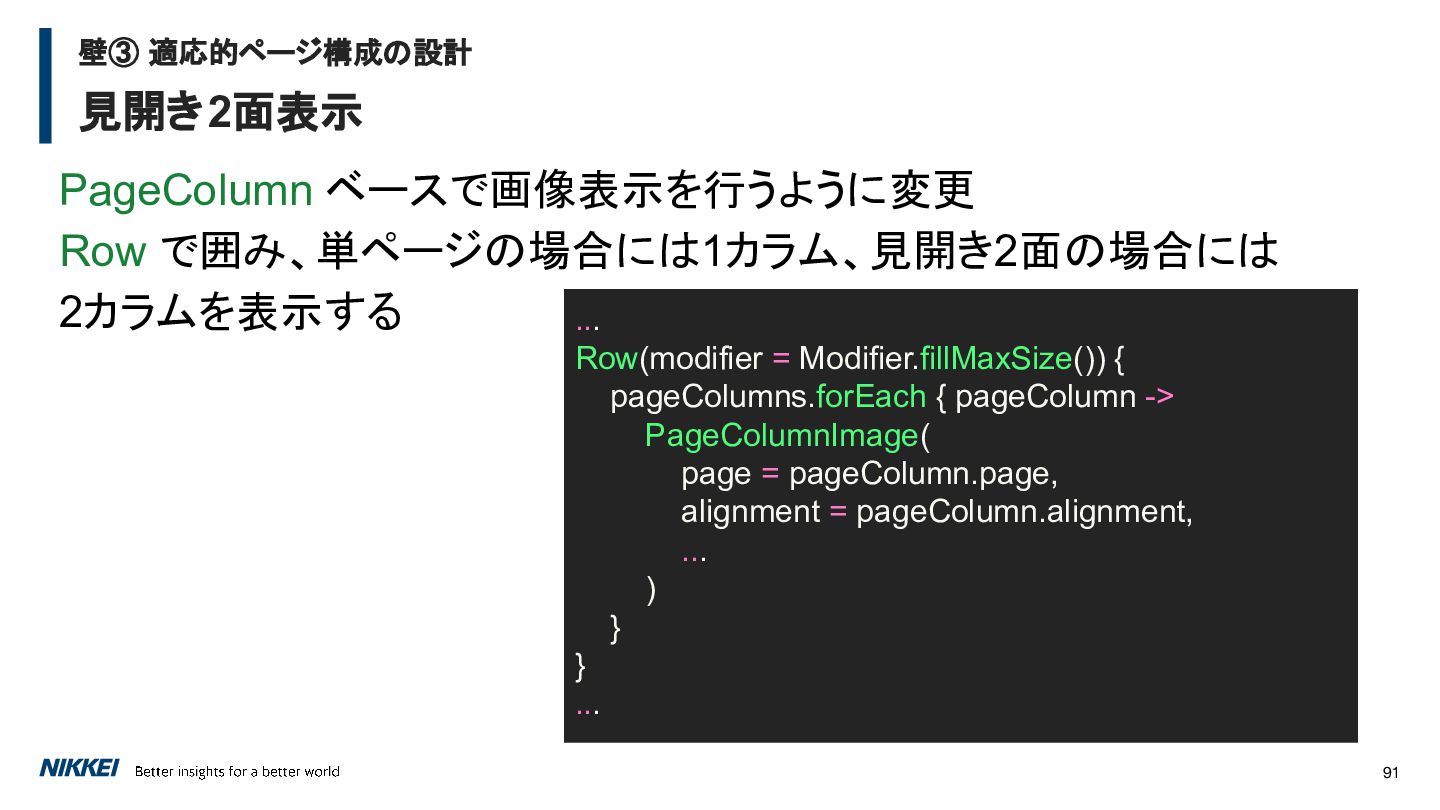

91. 壁③ 適応的ページ構成の設計 見開き2面表示 PageColumn ベースで画像表示を行うように変更 Row で囲み、単ページの場合には1カラム、見開き2面の場合には 2カラムを表示する ... Row(modifier = Modifier.fillMaxSize()) { pageColumns.forEach { pageColumn -> PageColumnImage( page = pageColumn.page, alignment = pageColumn.alignment, ... ) } } ... 91

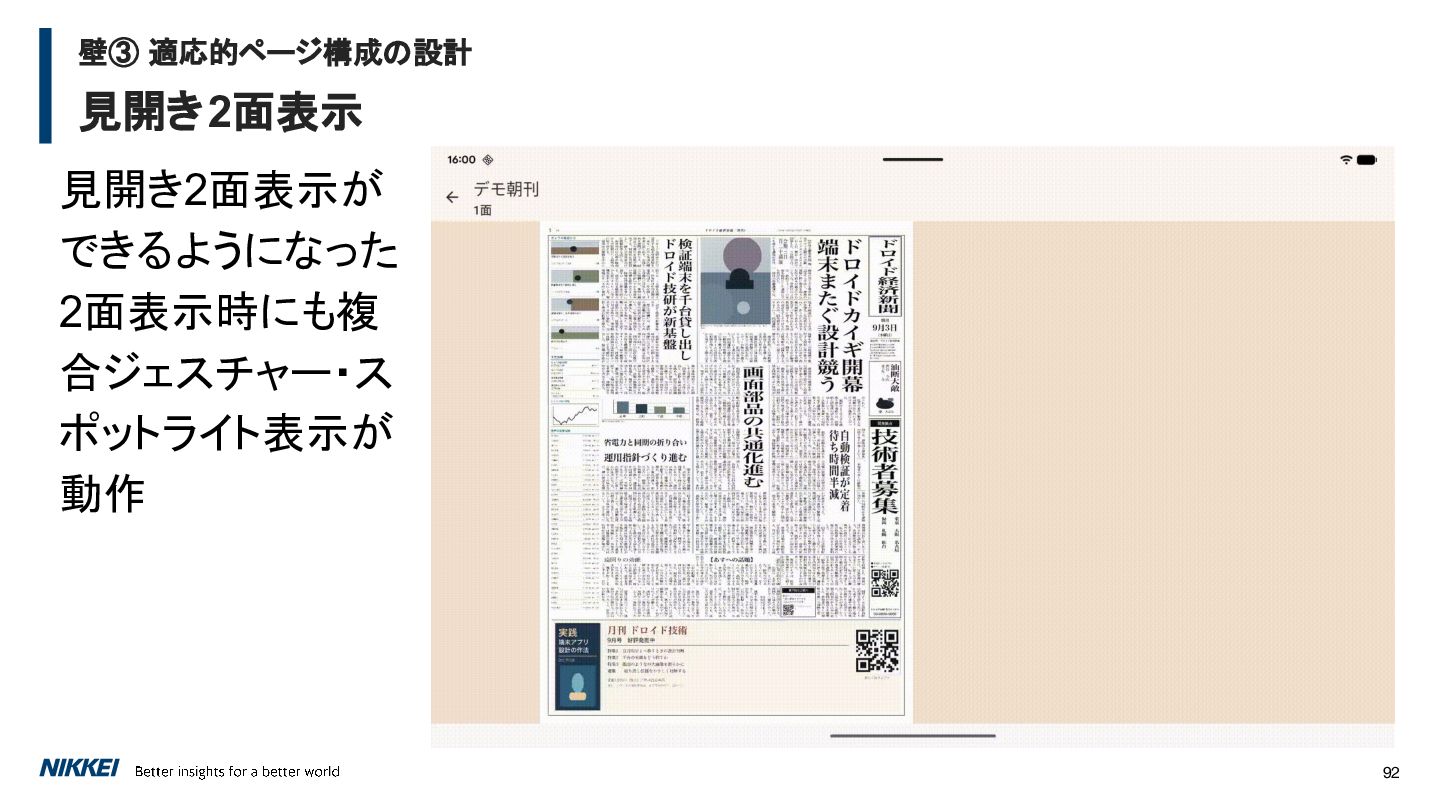

92. 壁③ 適応的ページ構成の設計 見開き2面表示 見開き2面表示が できるようになった 2面表示時にも複 合ジェスチャー・ス ポットライト表示が 動作 92

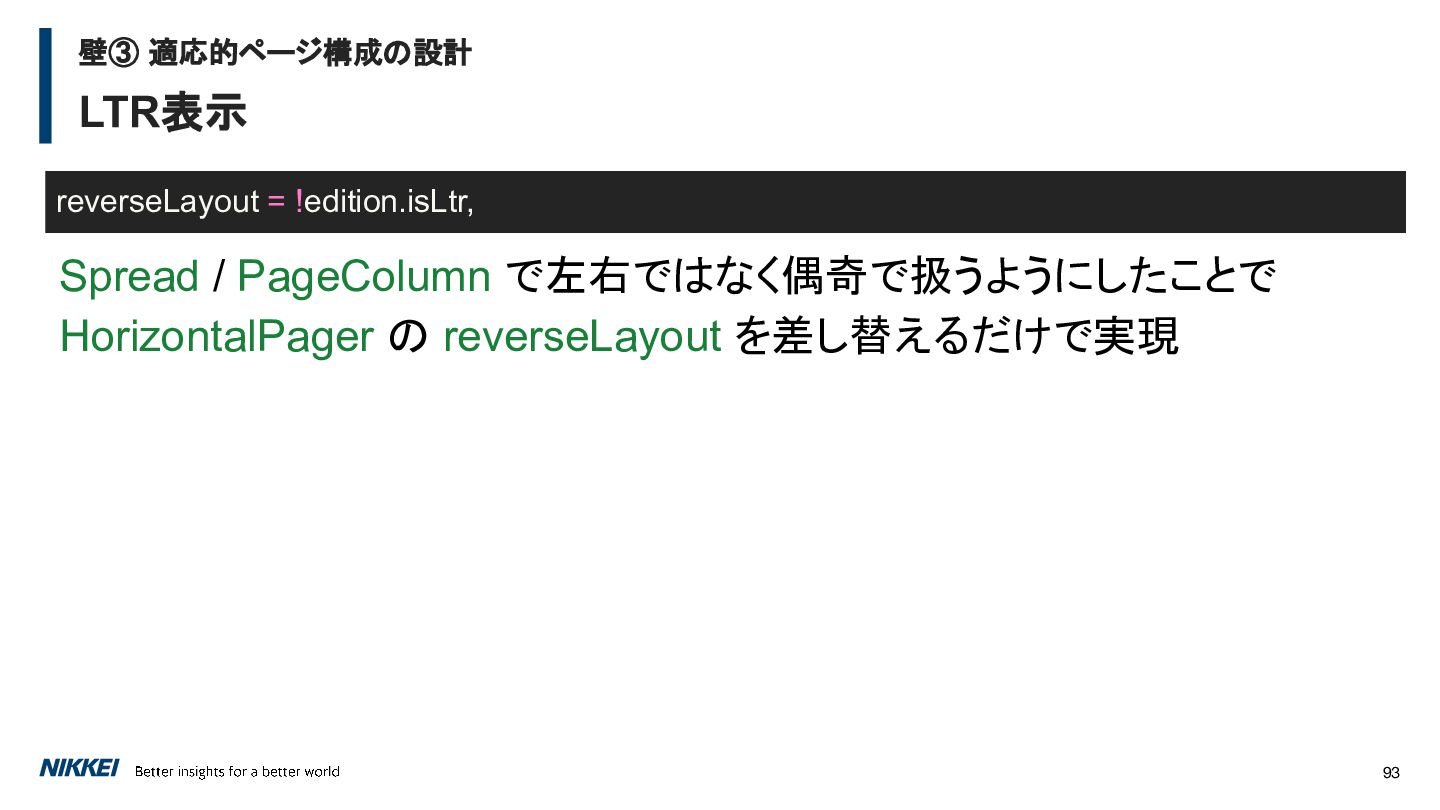

93. 壁③ 適応的ページ構成の設計 LTR表示 reverseLayout = !edition.isLtr, Spread / PageColumn で左右ではなく偶奇で扱うようにしたことで HorizontalPager の reverseLayout を差し替えるだけで実現 93

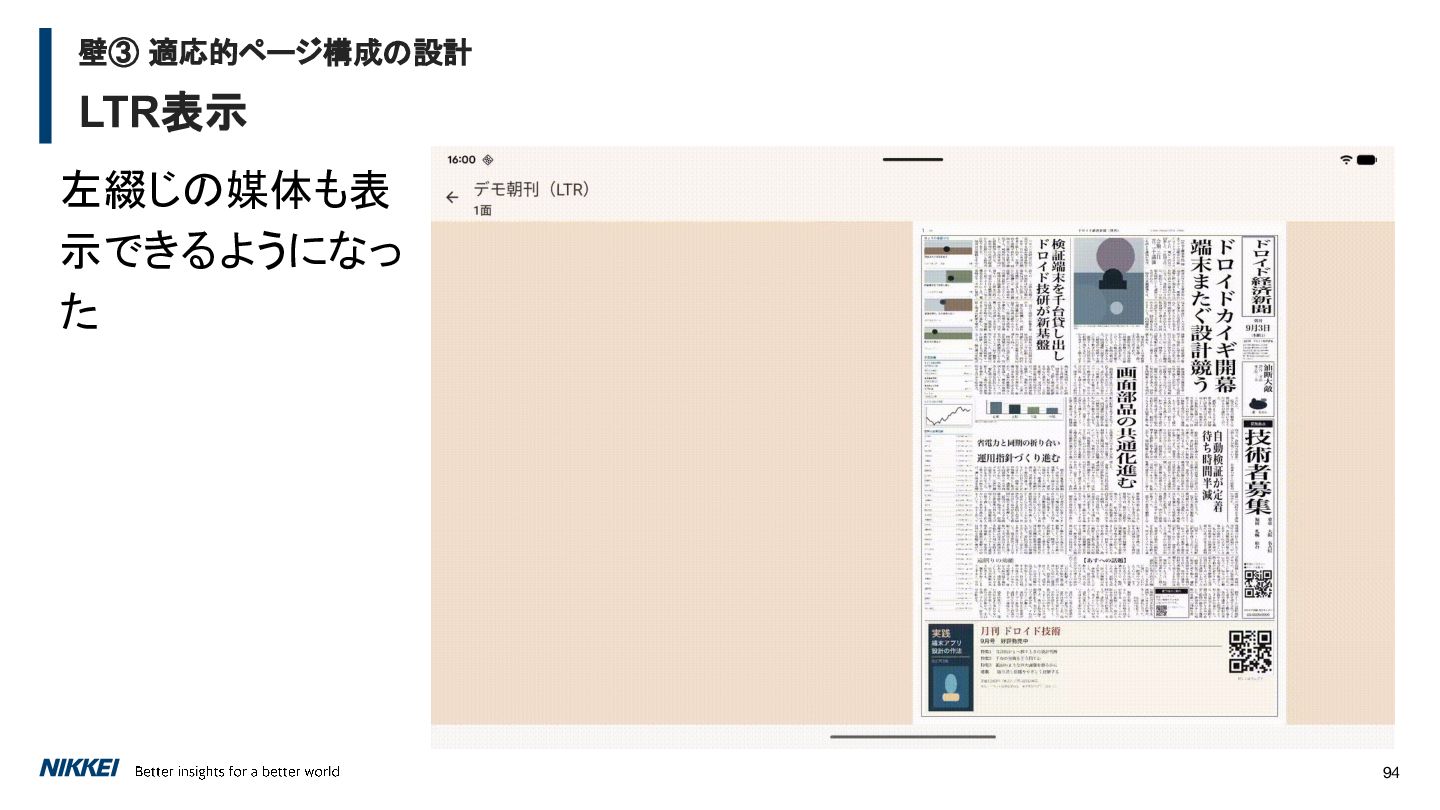

94. 壁③ 適応的ページ構成の設計 LTR表示 左綴じの媒体も表 示できるようになっ た 94

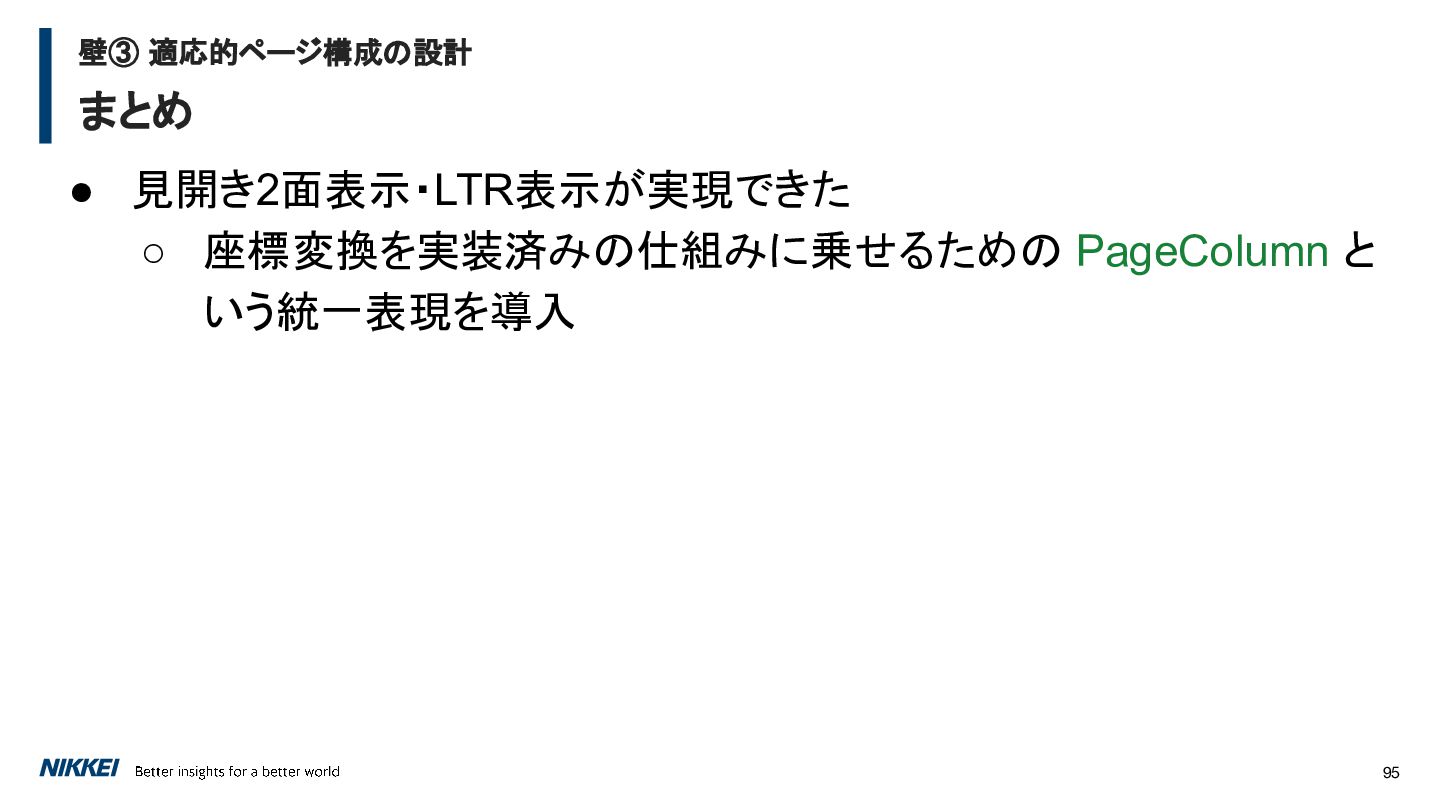

95. 壁③ 適応的ページ構成の設計 まとめ • 見開き2面表示・LTR表示が実現できた ◦ 座標変換を実装済みの仕組みに乗せるための PageColumn と いう統一表現を導入 95
96. まとめ 96

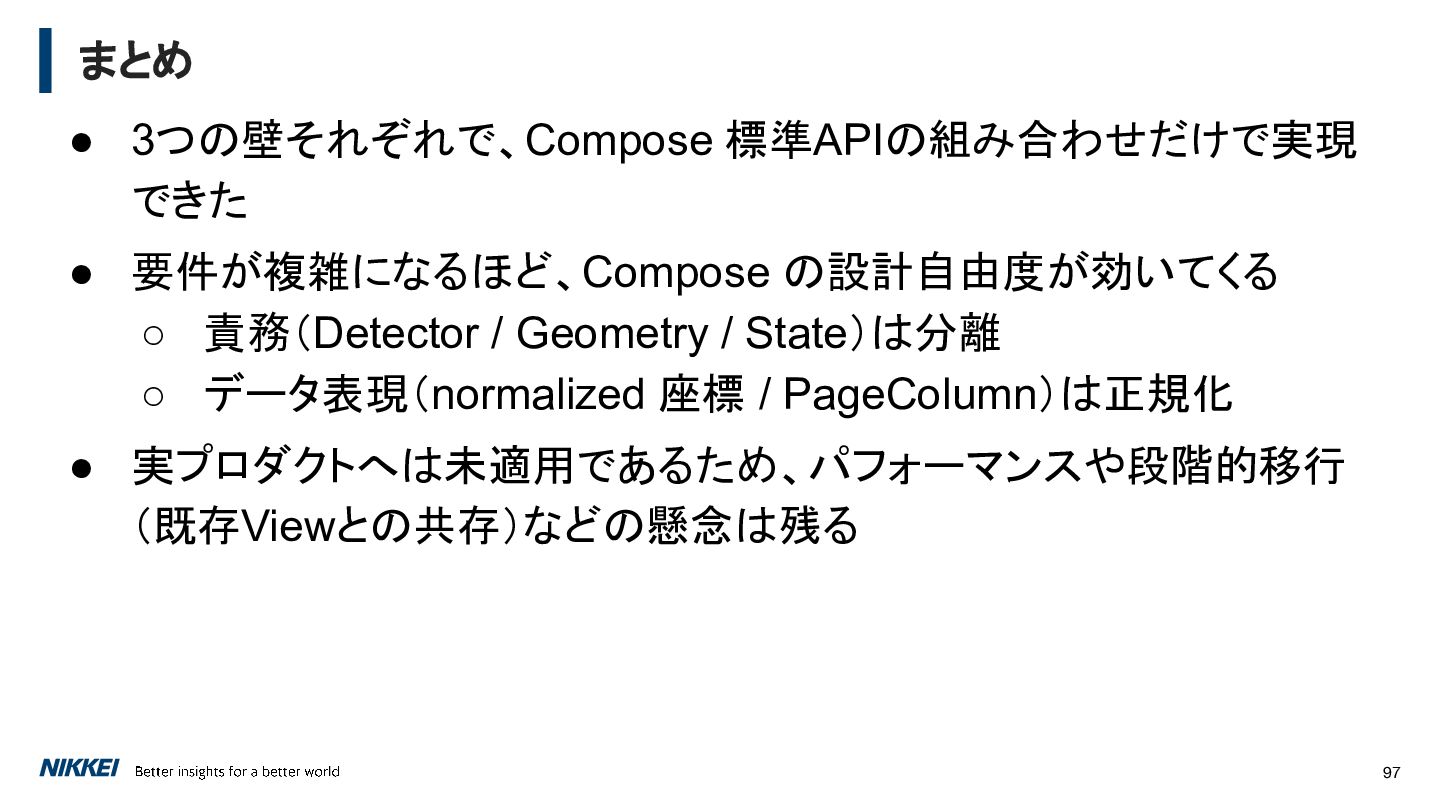

97. まとめ • 3つの壁それぞれで、Compose 標準APIの組み合わせだけで実現 できた • 要件が複雑になるほど、Compose の設計自由度が効いてくる ◦ 責務（Detector / Geometry / State）は分離 ◦ データ表現（normalized 座標 / PageColumn）は正規化 • 実プロダクトへは未適用であるため、パフォーマンスや段階的移行 （既存Viewとの共存）などの懸念は残る 97
98. ありがとうございました 98
