  1. Моделирование колесных роботов Лекция 4. Вероятностные модели измерения. Олег Шипитько

    Москва, 2020
  2. https://qrgo.page.link/78nzG

  3. 1. Вероятностные модели измерения для датчиков измеряющих расстояние a. Ray-casting

    модель b. Beam-end модель 2. Вероятностные модели измерения для детекции ориентиров/особенностей СОДЕРЖАНИЕ ЛЕКЦИИ 3
  4. РЕКУРСИВНАЯ БАЙЕСОВСКАЯ ОЦЕНКА — предыдущее состояние системы (поза робота) —

    модель измерения — модель движения — коэффициент нормализации — пространство поз робота 4
  5. ПОЧЕМУ НАМ НУЖНЫ ВЕРОЯТНОСТНЫЕ МОДЕЛИ ИЗМЕРЕНИЯ? 5 ❏ Сенсоры неидеальны.

    Их измерения подвержены ошибкам. ❏ Мир тоже неидеален. Неидеальность мира вносит дополнительные ошибки в измерения.

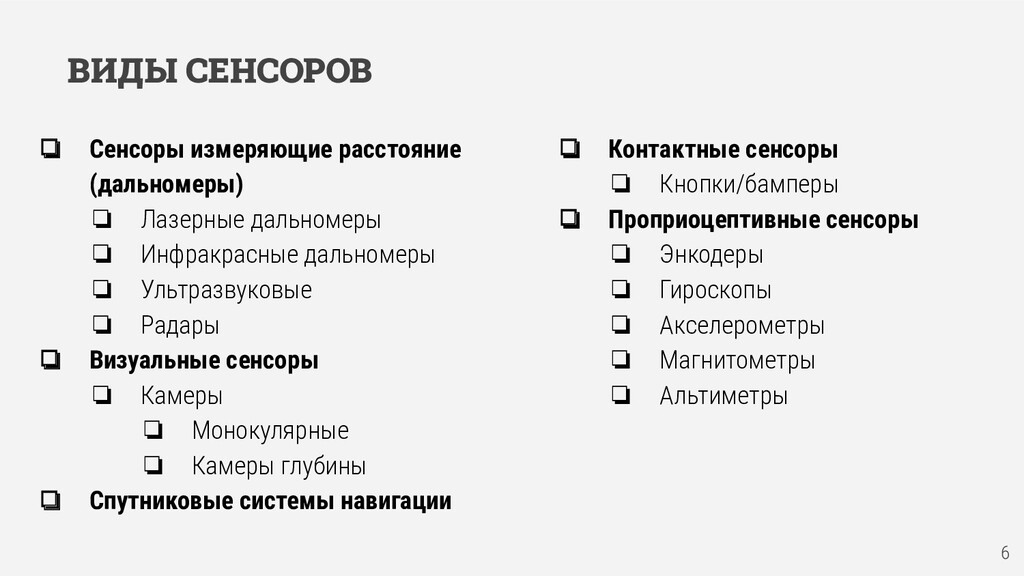

  6. ВИДЫ СЕНСОРОВ 6 ❏ Сенсоры измеряющие расстояние (дальномеры) ❏ Лазерные

    дальномеры ❏ Инфракрасные дальномеры ❏ Ультразвуковые ❏ Радары ❏ Визуальные сенсоры ❏ Камеры ❏ Монокулярные ❏ Камеры глубины ❏ Спутниковые системы навигации ❏ Контактные сенсоры ❏ Кнопки/бамперы ❏ Проприоцептивные сенсоры ❏ Энкодеры ❏ Гироскопы ❏ Акселерометры ❏ Магнитометры ❏ Альтиметры
  7. ДОКУМЕНТАЦИЯ НА СЕНСОРЫ 7

  8. СОПОСТАВЛЕНИЕ *** с *** (***-TO-*** MATCHING) 8 Что можно сопоставлять:

    ❏ Скан с картой ❏ Скан со сканом ❏ Карту с картой ❏ Особенности / ориентиры ❏ .... Как можно сопоставлять: ❏ Корреляция ❏ Максимизация правдоподобия ❏ RANSAC ❏ ....
  9. ДАТЧИКИ РАССТОЯНИЯ 9 ❏ Чаще всего рассматриваются модели многолучевых дальномеров

    (например, LIDAR или массив ультразвуковых датчиков) т.к. они проще других сенсоров в использовании

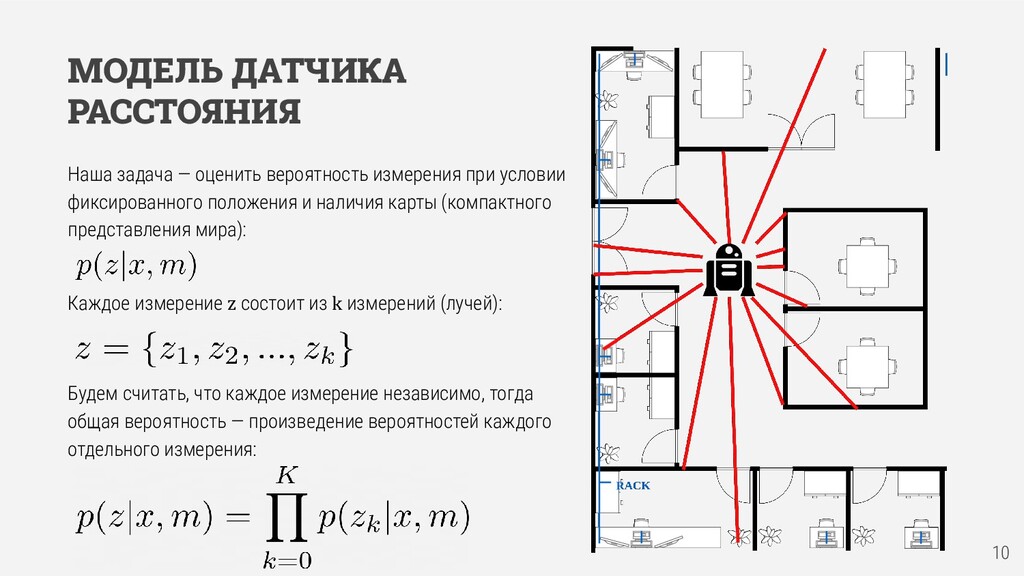

  10. МОДЕЛЬ ДАТЧИКА РАССТОЯНИЯ 10 Наша задача — оценить вероятность измерения

    при условии фиксированного положения и наличия карты (компактного представления мира): Каждое измерение z состоит из k измерений (лучей): Будем считать, что каждое измерение независимо, тогда общая вероятность — произведение вероятностей каждого отдельного измерения:
  11. ИСТОЧНИКИ ОШИБОК 11 При измерении возможны следующие альтернативы: Отражение луча

    от статического препятствия (нанесенного на карту) Отражение луча от динамического препятствия (которого нет на карте) Интерференция с другим датчиком схожей природы Случайное измерение (ошибка сенсора) Максимальное измерение (при отсутствии препятствий)
  12. ИСТОЧНИКИ ОШИБОК 12 При измерении возможны следующие альтернативы: Отражение луча

    от статического препятствия (нанесенного на карту) Отражение луча от динамического препятствия (которого нет на карте) Интерференция с другим датчиком схожей природы Случайное измерение (ошибка сенсора) Максимальное измерение (при отсутствии препятствий)
  13. ВИДЫ МОДЕЛЕЙ ДЛЯ ДАЛЬНОМЕРОВ 13 Основные типы вероятностных моделей для

    дальномеров: ❏ На основе анализа пути распространения луча (beam-based) ❏ Моделирует различные физические причины получения того или иного измерения ❏ Предполагает независимость причин возникновения измерения ❏ Предполагает независимость отдельных лучей ❏ На основе анализа конечной точки луча (end-point based, scan-based) ❏ Игнорирует физические свойства луча ❏ Предполагает независимость причин возникновения измерения ❏ Предполагает независимость отдельных лучей ❏ Сопоставление сканов ❏ На основе корреляции
  14. BEAM-BASED МОДЕЛЬ 14 P z z expecte d 0 Препятствие

    на карте Положение робота на карте Измеренное расстояние Вероятность измерения
  15. Шум измерения BEAM-BASED МОДЕЛЬ 15 Динамические препятствия

  16. Случайное измерение BEAM-BASED МОДЕЛЬ 16 Максимальное измерение (отсутствие препятствий)

  17. BEAM-BASED МОДЕЛЬ 17 Как определить параметры модели?

  18. Параметры модели часто определяются экспериментально. Выборка измерений для сонара и

    лидара. Препятствие расположено на расстоянии 300 см. ПАРАМЕТРЫ МОДЕЛИ 18
  19. END POINT-BASED МОДЕЛЬ 19 Основная идея: вместо следования вдоль луча,

    можно анализировать только его конечную точку. Вероятность — комбинация нескольких распределений: ❏ Нормальное распределение для детекции препятствий ❏ Равномерное распределение для ложно-положительных срабатываний Маленькая вероятность Средняя Большая Нормальное распределение для моделирования шума детекции Равномерное распределение для моделирования ложно-положительных срабатываний
  20. END POINT-BASED МОДЕЛЬ (likelihood field model) 20

  21. МОДЕЛЬ ОСНОВАННАЯ НА ПОДСЧЕТЕ КОРРЕЛЯЦИИ 21 — ячейка глобальной карты

    — ячейка локальной карты, “собранной” из нескольких сканов — среднее значение ячеек обеих карт Мы сопоставляем локальную карту с глобальной, пытаясь максимизировать корреляцию:
  22. МОДЕЛИ ДЛЯ ОСОБЕННОСТЕЙ / ОРИЕНТИРОВ 22 Какие бывают ориентиры: ❏

    Активные (GPS, радио-, ультразвуковые-маяки) ❏ Пассивные (светоотражающая пленка, визуально детектируемые признаки) Что является измерением: ❏ Расстояние до ориентира ❏ Направление на ориентир ❏ Расстояние + направление Как оценивается положение: ❏ Триангуляция ❏ Трилатерация
  23. АПОСТЕРИОРНАЯ ВЕРОЯТНОСТЬ ДЕТЕКТИРОВАНИЯ ОСОБЕННОСТИ 23

  24. СЭМПЛИРОВАНИЕ НА ОСНОВЕ МОДЕЛИ ИЗМЕРЕНИЯ ОСОБЕННОСТЕЙ 24

  25. МОДЕЛИ ДЛЯ ОСОБЕННОСТЕЙ / ОРИЕНТИРОВ 25 Пример апостериорного распределение вероятности

    измерения Сэмплирование из модели измерения ориентиров Наблюдаемый ориентир
  26. ЗАКЛЮЧЕНИЕ 26 ❏ Явное включение вероятностей в алгоритмы — ключ

    к устойчивости. ❏ Вероятность (правдоподобие) измерение оценивается путем “вероятностного сравнения” ожидаемого измерения с полученным. ❏ Вероятностную модель измерения чаще всего можно получить следующим путем: ❏ Определить “свободную от шума” модель процесса ❏ Оценить источники шума ❏ Добавить модель шума к модели процесса ❏ Это работает и для моделей движения, рассмотренных на предыдущей лекции
  27. ДОПОЛНИТЕЛЬНЫЕ ИСТОЧНИКИ 27 1. Probabilistic Robotics (в PIAZZA). Глава 6.

    2. Probabilistic Sensor Models. Marina Kollmitz, Wolfram Burgard
