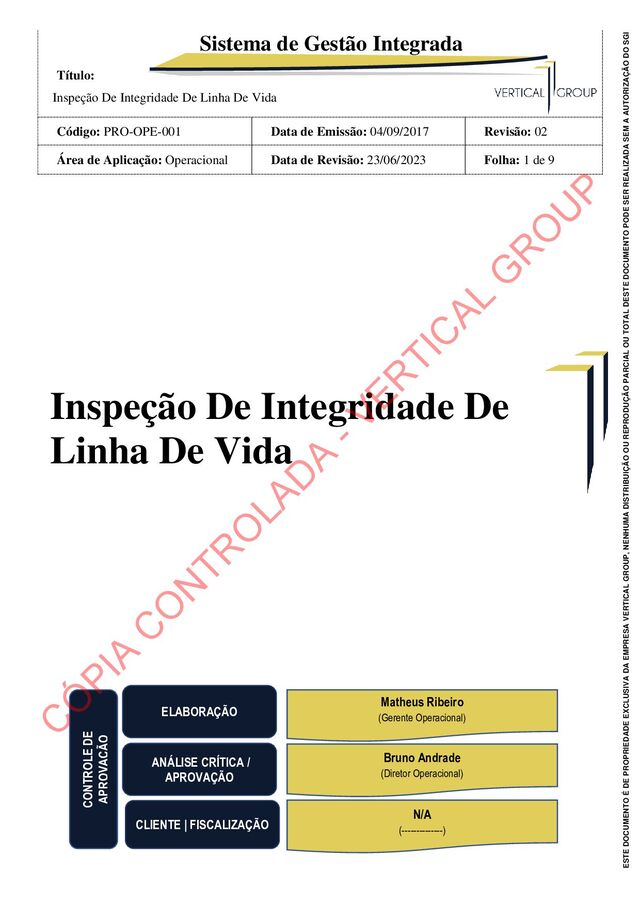

1. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 1 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Inspeção De Integridade De Linha De Vida CONTROLE DE APROVAÇÃO ELABORAÇÃO ANÁLISE CRÍTICA / APROVAÇÃO CLIENTE | FISCALIZAÇÃO Matheus Ribeiro (Gerente Operacional) Bruno Andrade (Diretor Operacional) N/A (--------------) C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
2. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 2 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI ESTRUTURA 1. Escopo; 2. Objetivo; 3. Aplicação; 4. Responsabilidade; 5. Termos e definições; 6. Detalhamento; 7. Documentos de Referência; 8. Formulários; 9. Controle de Alterações. 1 - ESCOPO Definir metodologia para inspeção de integridade de linha de vida. 2 - OBJETIVO Este procedimento tem a finalidade de estabelecer os requisitos mínimos para execução de inspeção de integridade de linha de vida pela empresa Vertical Group, definindo parâmetros a serem empregados, visando assegurar a contínua adequação e eficácia do SGI da empresa Vertical Group. Este procedimento é aplicável a todos os setores, projetos e obras Onshore e Offshore ligadas direta ou indiretamente a empresa Vertical Group. Somente será gerado procedimento específico quando solicitado pelo cliente, quando for exigência contratual previamente acordado ou em caso de cumprimento à requisito legal. 3 - APLICAÇÃO Este procedimento é aplicável as áreas operacionais que realizam atividades de Inspeção de Integridade de linha de vida. 4 - RESPONSABILIDADE 4.1 - Gerente Operacional O Gerente Operacional é responsável por: Elaborar e manter atualizado esse procedimento. 4.2 – Diretor Operacional: Análise crítica e aprovação deste procedimento. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
3. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 3 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 4.3 - Profissionais Envolvidos nas Atividades Utilização deste procediemtno e dos EPI's correlatos a sua função. 5 - TERMOS E DEFINIÇÕES Esticador: É um acessório utilizado para esticar cabos de aço e retirar as folgas, para aproveitar ao máximo seu desempenho. Linha de Ancoragem Vertical ou Horizontal: Linha flexível ou rígida, conectada em um ou mais pontos de ancoragem, que é parte de um sistema de retenção de quedas, um meio de retenção de queda ou suporte. Linha de Restrição: É aquela que limita o movimento no plano horizontal e restringe a mobilidade do trabalhador e é específica para trabalhos em apenas um local ou pequena região. Linha de Vida: Consiste na instalação de cabo de aço ou corda, horizontal ou vertical, que permite conectar o mosquetão do cinturão de segurança para proteger o trabalhador quando trabalhar em altura. Linha de Vida Horizontal Temporária: Um sistema de trava-quedas horizontal, de fácil instalação e remoção, que pode ser usado em mais de um local de trabalho, desde que não haja queda e que seja submetido a inspeção para avaliação das condições de reutilização. Manilha: É um acessório utilizado como elemento de união em cabos de aço, constituído por um corpo (curva ou reta) e o pino (rosqueado ou com pino, porca e cupilha). Olhal: Dispositivo de fixação, constituído por uma haste e um orifício no qual se passa uma corda ou cabo, podendo sustentar grandes cargas. Sapatilha para Cabo de Aço: É um acessório desenvolvido como elemento de proteção, que evita a deformação de cabos e desgastes de cordas. Sistemas de Ancoragem: Componentes definitivos ou temporários, dimensionados para suportar impactos de queda, aos quais o trabalhador possa conectar seu equipamento de proteção individual, diretamente ou através de outro dispositivo, de modo a que permaneça conectado em caso de perda de equilíbrio, desfalecimento ou queda. Os profissionais envolvidos nas atividades de Teste Hidrostático de Tubulação devem utilizar os EPI's correlatos a sua função. Os profissionais, além de estarem devidamente treinados para C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
4. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 4 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI desempenhar tal função, devem manter o foco na preservação do Meio Ambiente e no desenvolvimento sustentável, objetivos e Metas instituídas pela Organização. A organização deve manter e melhorar seu Sistema de Segurança, Saúde Ocupacional e Meio Ambiente para garantir a satisfação de seus profissionais, comunidade e preservação do meio ambiente. Este é um compromisso da empresa Vertical Group. 6 - DETALHAMENTO A inspeção em cabos de aço é de vital importância para uma vida útil adequada e segura. A inspeção de um cabo de aço deve assegurar que o material esteja conforme especificação do projeto e possua certificado de qualidade emitido pelo fabricante comprovando o material. A inspeção visual, tem como objetivo uma análise visual para detectar danos no cabo de aço que possam causar riscos durante o uso sendo inspecionado por uma pessoa qualificada. Abaixo imagem representativa da composição de uma linha de vida padrão. Para os laços de cabos de aço a inspeção deve ser feita em intervalos não excedendo a seis meses, devendo ser mais frequente quando o mesmo se aproxima do final da vida útil. É importante que os resultados das inspeções sejam registrados. Sempre que ocorrer um incidente que possa ter causado danos ao cabo ou quando o mesmo tiver ficado fora de serviço por longo tempo, deve ser inspecionado antes do início do trabalho. Na inspeção de um cabo de aço, vários fatores que possam afetar seu desempenho devem ser considerados. Os fatores a serem verificados durante a inspeção são: C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
5. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 5 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.1 - NÚMERO DE ARAMES ROMPIDOS NO CABO DE AÇO A ruptura de arames normalmente ocorre por abrasão ou por fadiga de flexão. Pode ocorrer tanto nos arames externos quanto internos, caso o cabo de aço possua alma de aço. As rupturas externas podem ocorrer no topo das pernas ou na região de contato entre as pernas (vale) sendo esta, junto com as rupturas de arames da alma, as mais críticas. A localização da ruptura e número de arames rompidos em um passo deve ser registrada. Deve-se observar se as rupturas estão distribuídas uniformemente ou se estão concentradas em uma ou duas pernas apenas. Neste caso há perigo das pernas se romperem. 6.2 - DESGASTE EXTERNO NO CABO DE AÇO A abrasão dos arames externos é causada pelo atrito do cabo, sob pressão, com os canais das polias e do tambor e pode ser acelerada por deficiências de lubrificação. Mesmo que o arame não se rompa, o seu desgaste promoverá a perda de capacidade de carga do cabo de aço através da redução de área metálica, tornando o seu uso perigoso. Uma forma de avaliar o desgaste de um cabo de aço é através da medição do seu diâmetro. 6.3 - CORROSÃO DO CABO DE AÇO A corrosão diminui a capacidade de carga através da redução da área metálica do cabo de aço, além de acelerar a fadiga. Pode ser detectada visualmente, quando se apresenta na parte externa do cabo de aço. A detecção da corrosão interna é mais difícil, porém, alguns indícios podem indicar sua existência: a) Variação no Diâmetro do Cabo: nos pontos de dobra do cabo de aço, como polias, geralmente ocorre a redução do diâmetro. Em cabos de aço ou cordoalhas para uso estático é comum o aumento de diâmetro devido ao aumento da oxidação. b) Aproximação entre Pernas: frequentemente combinada com arames rompidos nos vales. 6.4 - DEFORMAÇÕES NO CABO DE AÇO As deformações nos cabos de aço ocorrem principalmente devido ao mau uso ou irregularidades no equipamento ou ainda por métodos inadequados de manuseio e fixação. Quando estas deformações forem acentuadas poderão alterar a geometria original do cabo de aço provocando desequilíbrio de esforços entre as pernas e consequentemente a ruptura do mesmo. As deformações mais comuns são: C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
6. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 6 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI a) Ondulação: ocorre quando o eixo longitudinal do cabo de aço assume a forma de uma hélice. Nas situações onde esta anomalia for acentuada, pode transmitir uma vibração no cabo de aço que, durante o trabalho causará um desgaste prematuro, assim como arames partidos. b) Amassamento: o amassamento no cabo de aço normalmente é ocasionado pelo enrolamento desordenado no tambor. Nas situações onde o enrolamento desordenado não pode ser evitado, deve-se optar pelo uso de cabo de aço com alma de aço. c) Gaiola de Passarinho: esta deformação é típica em cabo de aço com alma de aço nas situações onde ocorre um alívio repentino de tensão. Esta irregularidade é crítica e impede a continuidade do uso do cabo de aço. d) Alma Saltada: é uma característica causada também pelo alívio repentino de tensão do cabo de aço, provocando um desequilíbrio de tensão entre as pernas, impedindo a continuidade do uso do mesmo. e) Dobra: é caracterizada por uma descontinuidade no sentido longitudinal do cabo de aço que em C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
7. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 7 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI casos extremos diminui a capacidade de carga do mesmo. Normalmente causada por manuseio ou instalação inadequada. 6.5 - POSICIONAMENTO DOS GRAMPOS Os grampos devem estar posicionados com a base na parte viva (parte do cabo onde será exercida a força solicitante) do cabo de aço e o parafuso “U” na parte morta (parte do cabo de aço que sobra para fazer o travamento do cabo). O primeiro grampo deve estar fixado próximo a extremidade da parte morta do cabo de aço, com uma distância mínima da largura da base do grampo e o segundo grampo deve estar fixado junto ao olhal. Segue abaixo imagem ilustrativa do posicionamento dos grampos. 6.6 - PONTOS DE ANCORAGEM Os pontos de ancoragem sejam primários ou intermediários deverão ser verificados visualmente de acordo com sua integridade, devendo-se levar em consideração os seguintes pontos: - Grau de corrosão aparente; - Amassamento ou empenamento; - Trincas e descontinuidade de soldas. Inspeções adicionais poderão ser realizadas caso o profissional habilitado perceba qualquer desvio na integridade dos pontos. C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
8. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 8 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI 6.7 - ABSORVEDOR DE ENERGIA Função de reduzir os esforços solicitantes no equipamento quando alguma queda acontece, protegendo os apoios (pontos de ancoragem) e também os trabalhadores de eventuais sobrecargas provenientes de uma queda. O mesmo deverá passar por inspeção visual para verificação de sua integridade. Além dos itens de verificação acima citados para cabos de aço deve ser levado em consideração e avaliado o descrito na NR18 item 18.16.2 a 18.16.3 onde cita-se: “Os cabos de aço de tração não podem ter emendas nem pernas quebradas que possam vir a comprometer sua segurança; devem ter carga de ruptura equivalente a, no mínimo, 5 (cinco) vezes a carga máxima de trabalho a que estiverem sujeitos e resistência à tração de seus fios de, no mínimo, 160 kgf/mm2 (cento e sessenta quilogramas-força por milímetro quadrado). Os cabos de aço devem ser fixados por meio de dispositivos que impeçam deslizamento e desgaste. Os cabos de aço devem ser substituídos quando apresentarem condições que comprometam a sua integridade, em face da utilização a que estiverem submetido”. 6.8 - DIRETRIZES DE QSMS Os profissionais envolvidos nas atividades de Teste Hidrostático de Tubulação devem utilizar os EPI's correlatos a sua função. Os profissionais, além de estarem devidamente treinados para desempenhar tal função, devem manter o foco na preservação do Meio Ambiente e no desenvolvimento sustentável, objetivos e Metas instituídas pela Organização. A organização deve manter e melhorar seu Sistema de Segurança, Saúde Ocupacional e Meio Ambiente para garantir a satisfação de seus profissionais, comunidade e preservação do meio ambiente. Este é um compromisso da empresa Vertical Group. 7 - DOCUMENTOS DE REFERÊNCIA Documentos Código/Item/Revisão Manual do Sistema de Gestão Integrada MSGI-VG-001 Sistemas de Gestão da Qualidade - Requisitos ISO 9001 C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
9. Sistema de Gestão Integrada Título: Inspeção De Integridade De Linha De Vida Código: PRO-OPE-001 Data de Emissão: 04/09/2017 Revisão: 02 Área de Aplicação: Operacional Data de Revisão: 23/06/2023 Folha: 9 de 9 ESTE DOCUMENTO É DE PROPRIEDADE EXCLUSIVA DA EMPRESA VERTICAL GROUP, NENHUMA DISTRIBUIÇÃO OU REPRODUÇÃO PARCIAL OU TOTAL DESTE DOCUMENTO PODE SER REALIZADA SEM A AUTORIZAÇÃO DO SGI Sistemas de Gestão Ambiental - Requisitos com Orientações para uso ISO 14001 Sistemas de Gestão de Segurança e Saúde do Trabalho - Requisitos para uso ISO 45001 Specification for Quality Management System Requirements for the Petroleum and Natural Gas Industry API Q1 Indústrias do Petróleo, Gás natural e Petroquímica - Sistemas de Gestão da Qualidade Específicos do Setor - Requisitos para Organizações de Fornecimento de Produtos e Serviços ISO / TS 29001 Condições e Meio Ambiente de Trabalho na Indústria da Construção NR -18 Trabalho em Altura NR - 35 8 - FORMULÁRIOS Identificação Armazenamento Proteção Recuperação Retenção Disposição Local Forma N/A N/A N/A N/A N/A N/A N/A 9 - CONTROLE DE ALTERAÇÕES Revisão Data da última revisão Descrição da Revisão Data da última análise crítica Responsável pela aprovação 00 14/09/2017 Emissão Inicial NA Matheus Ribeiro 01 23/06/2023 Mudança de Layout NA Matheus Ribeiro C Ó PIA C O N TR O LAD A - VER TIC AL G R O U P
