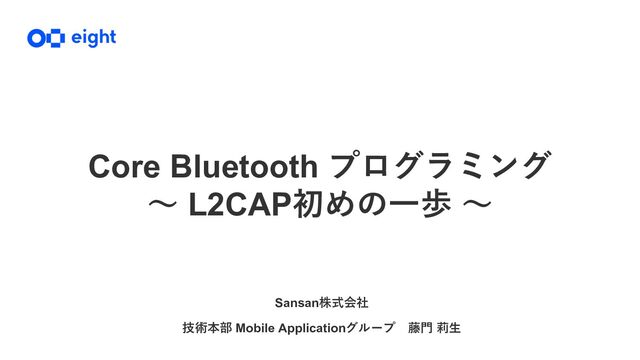

1. Core Bluetooth プログラミング 〜 L2CAP初めの⼀歩 〜 Sansan株式会社 技術本部 Mobile Applicationグループ 藤⾨ 莉⽣
2. ⾃⼰紹介 2 © Sansan, Inc. - 名前：藤⾨ 莉⽣（Rio Fujimon） - 所属：技術本部 Mobile Application グループ - 🔰 23卒 - 🍎 Eight（iOS版）を開発 - SNS：@RioFujimon
3. © Sansan, Inc.
4. 📚Core Bluetoothについてのこれまでの学習 🌸Sansan⼊社 🗣iOSDC2023で Core Bluetoothに ついて発表 4⽉ 9⽉ 3⽉ L2CAP学習 START 💪 7⽉ Core Bluetoothの 学習START 🏃 💳📱 Core NFCとか学習
5. 🧑🏫 Core Bluetooth 基礎知識（復習） Central（セントラル） → ScanやConnectを⾏うデバイス Peripheral（ペリフェラル） → Scanで発⾒されるデバイス characteristic A（データを保持） ・ ・ ・ characteristic B（データを保持） Service（characteristicを保持） characteristic A（データを保持） ‧ ‧ ‧ characteristic B（データを保持） characteristic C（データを保持） ・ ・ ・ characteristic D（データを保持） Service（characteristicを保持） ‧ ‧ ‧ 1. Advertise →周囲のCentralに ⾃分の存在を通知 2. Scan & Connect → 特定のPeripheral を検索して、 発⾒して接続 3. データのやり取り → Read, Write, Notify ServiceやCharacteristicは、 ユニークな16進数のIDで識別 例：02D11FC9-AEA6-4B49-A57C-F02F32F0498E
6. 💡L2CAPの要点 PHY LE Physical L2CAP Logical Link Control and Adaption Protocol GATT Generic Attribute Profile SMP Security Manager Protocol ATT Attribute Protocol LL Link Layer GAP （Generic Access Profile） Application層 Host層 Controller層 - 無線接続を制御する回路 - 無線接続を制御するソフトウェア群 - 全てソフトウェア Application Interface になる 💡ポイント Host層とController層の間 で様々な形式のパケットを やり取りする機能を実現
7. GATT （Generic Atributte Profile） - 書き込みのdefault MTU（Maximum Transfer Unit）は 20 byte - MTU拡張した場合は最⼤ 512 byte - etc ⚖ GATT と L2CAPの⽐較 L2CAP （Logical Link Control and Adaption Protocol） - ⼤量のデータを送信することが可能 - GATTがMTU拡張した512 byteより 多くのデータ送信が可能 - etc
8. 🧑💻 L2CAPの実装 （GATT接続部分は要点のみ）
9. GATT接続同じ L2CAP特有
10. 🧑💻 CBPeripheralManagerDelegate
11. GATT接続と同じ L2CAP特有 Peripheral, Service, Characteristicの構築 Advertiseの開始
12. L2CAP特有 GATT接続と同じ SubscribeされたCentralを保持 CentralからのRead Requestに応える
13. 🧑💻 CBCentralManagerDelegate
14. GATT接続と同じ PeripheralをScan Peripheralに接続を試みる PeripheralのServiceを探索
15. 🧑💻 CBPeripheralDelegate
16. GATT接続と同じ Peripheralの Characteristicを探索 Characteristicの値を読み込む Notifyを有効にする
17. L2CAP特有
18. 🧑💻 StreamDelegate
22. 実装結果
23. 書き込むことに成功 🎉
24. signal13 が発⽣し、結構な頻度で落ちてしまう 🤔
25. - 👍 Good - L2CAPを利⽤して channel を open し、接続する部分までは容易 - 👎 Bad - channel を安定的に接続したまま、データの書き込みや読み込みを ⾏うには、設計や実装⽅法に対する知⾒がないと難しそう - 💪 Next - channel を安定的に接続したまま、データの書き込みや読み込みを ⾏う設計や実装⽅法について学習 まとめ
