NWサービスとconfファイルで通信の確認をしていく話 〜地道な学び〜

Transcript

1. NWサービスと confファイルで通信の確 認をしていく話 〜地道な学び〜 JAWS-UG 栃木 オフライン # 4 〜秋だ！ 9月だ！栃木だ！〜 佐藤零朗 2025年9⽉27⽇
2. 概要 • 自己紹介 • 言いたいこと • 背景 • 取り組みや学び • まとめ
3. ⾃⼰紹介 名前：佐藤 零朗（サトウ レオ） 仕事：インフラエンジニア コミュニティ：配信部／千葉支部 趣味：激辛を食べる（翌日腹痛でもやめられない！） AWS歴：10ヶ月程 栃木県での想いで：小さい頃「那須動物王国」で家族　 　　　　　 と行った
4. 言いたいこと ドキュメントを読むよりも実施に 触った方が理解が深まる！

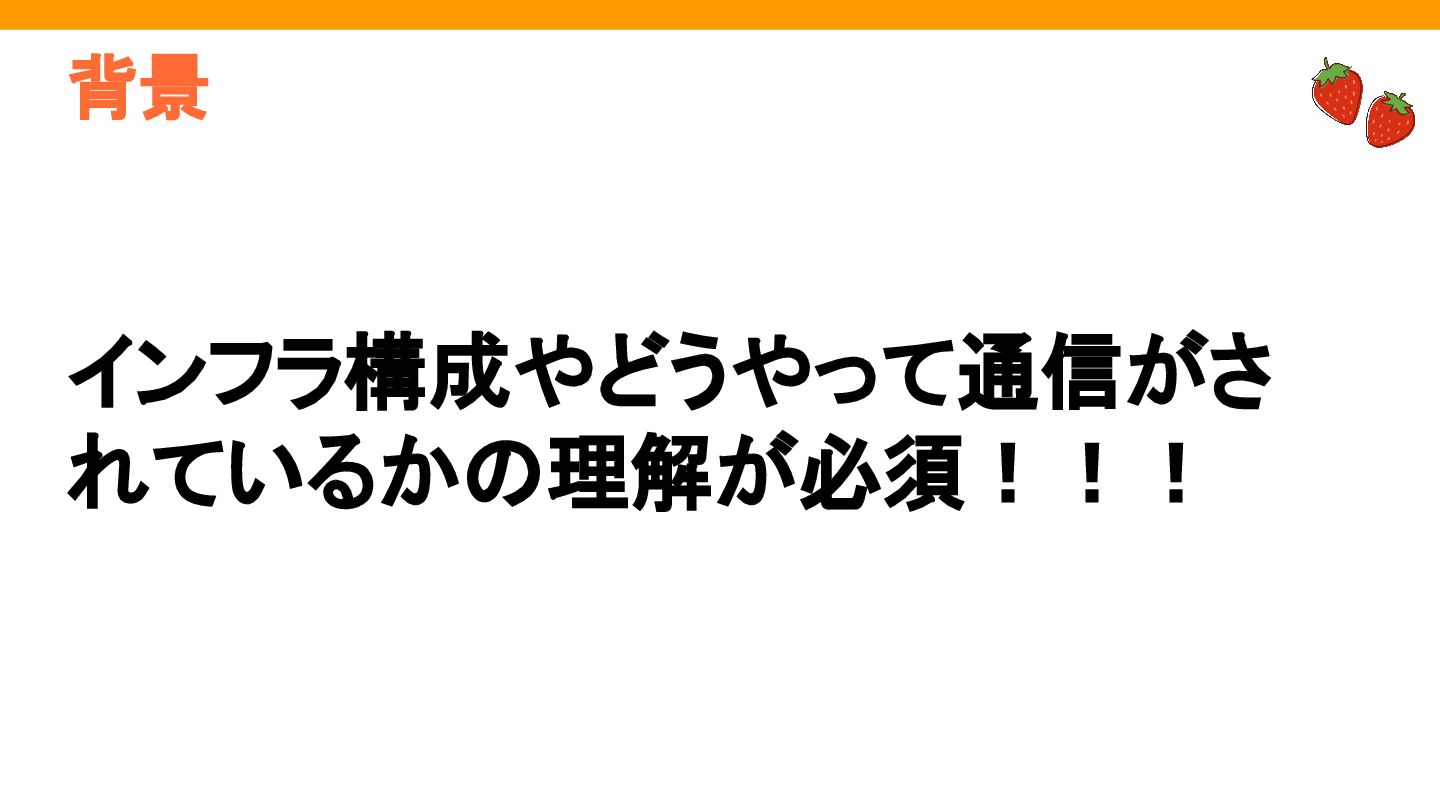

5. 背景 インフラ構成やどうやって通信がさ れているかの理解が必須！！！
6. とはいえ… どうやってやってきたか同僚に 聞いてみることに
7. 正式なドキュメントがあるわけではない から、Apacheのconfファイルや Route53やELBをみて確認したよ〜
8. マジか！！！ しかも、検証環境とはいえ EC2が数十台、 ELB も何個かある、ホストゾーンも沢山 …
9. チャンスかも！！ 正直、今まであまりちゃんとインフラを触っ ていなかった力が付くぞー！ 経験も浅いし…

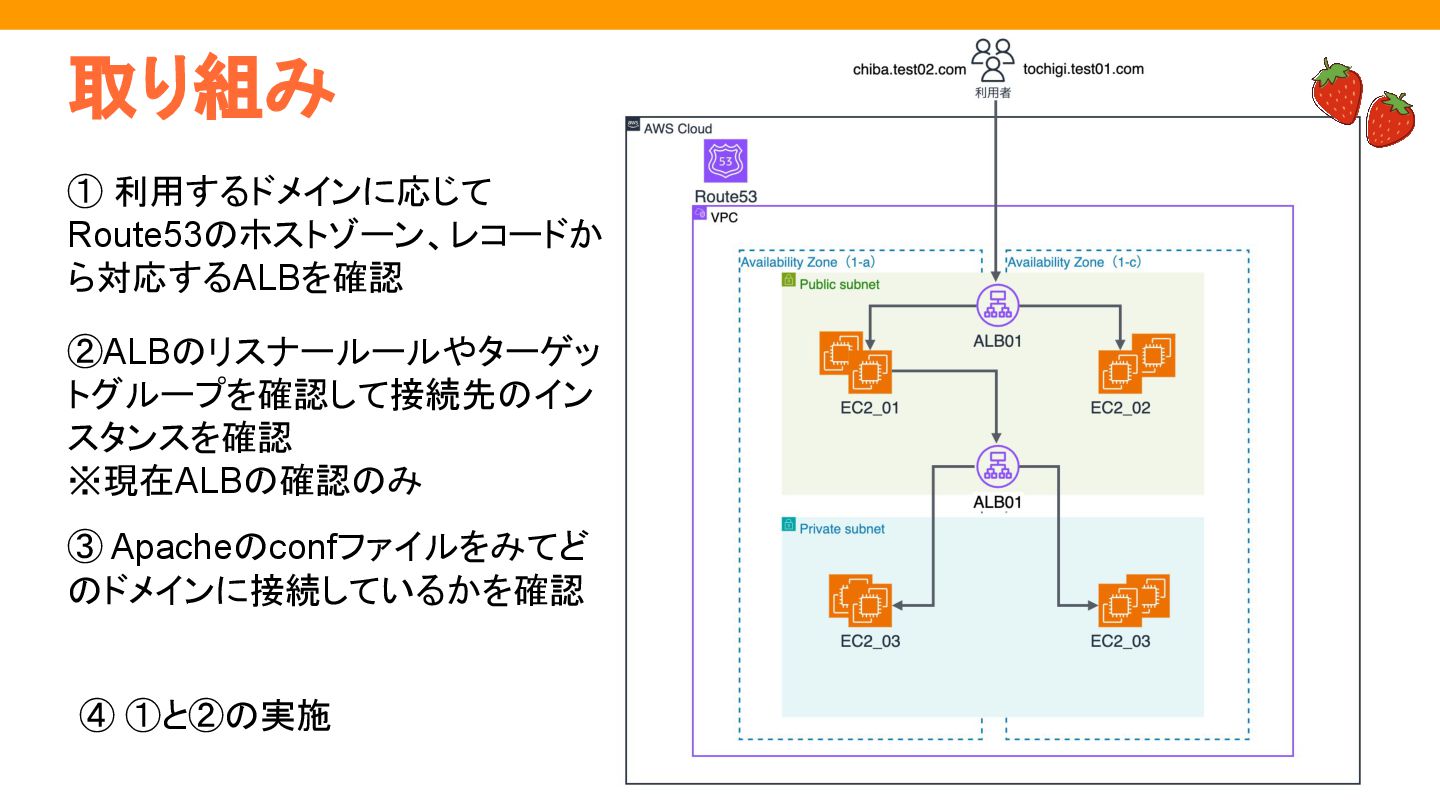

10. 取り組み ① 利用するドメインに応じて Route53のホストゾーン、レコードか ら対応するALBを確認 ②ALBのリスナールールやターゲッ トグループを確認して接続先のイン スタンスを確認 ※現在ALBの確認のみ ③ Apacheのconfファイルをみてど のドメインに接続しているかを確認 ④ ①と②の実施

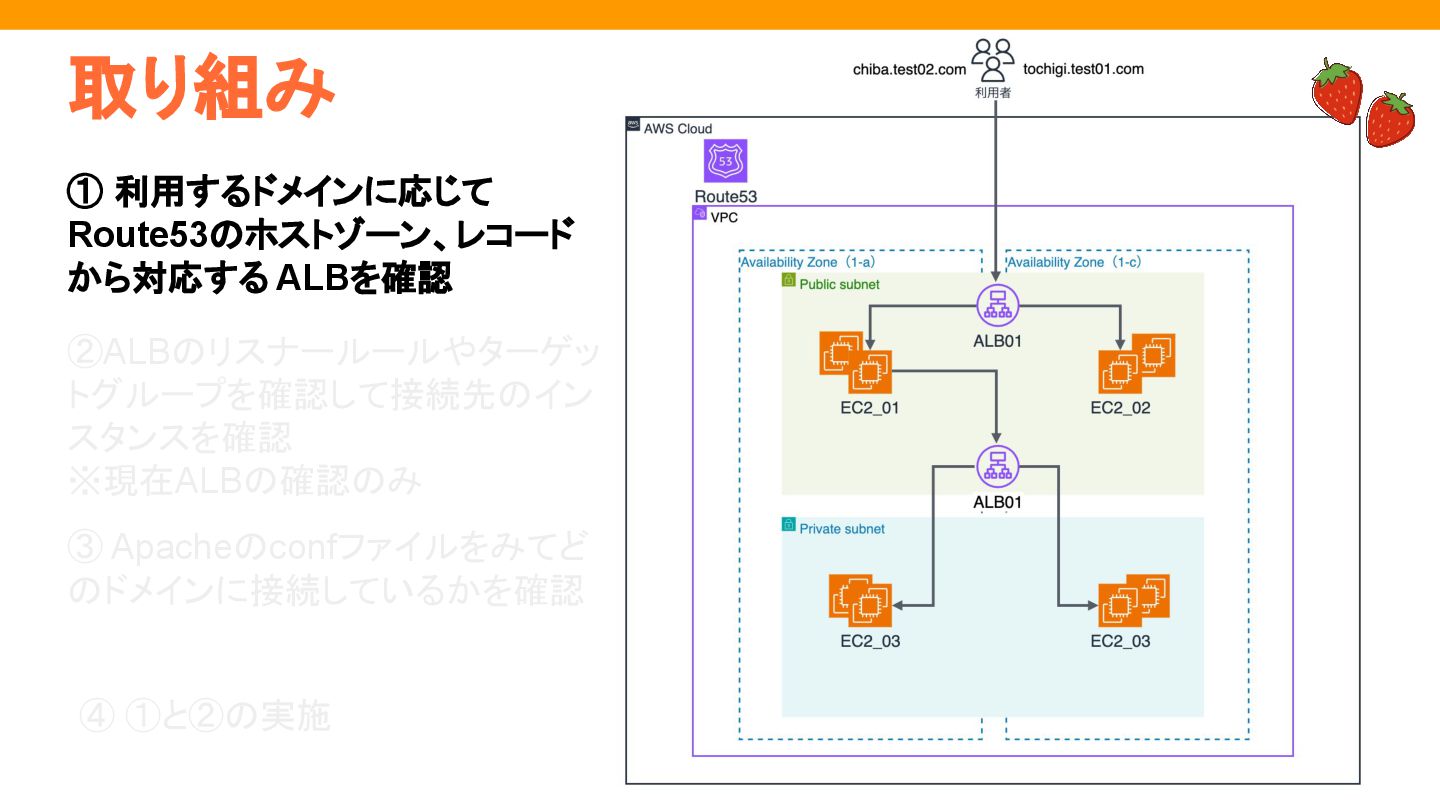

11. 取り組み ① 利用するドメインに応じて Route53のホストゾーン、レコード から対応する ALBを確認 ②ALBのリスナールールやターゲッ トグループを確認して接続先のイン スタンスを確認 ※現在ALBの確認のみ ③ Apacheのconfファイルをみてど のドメインに接続しているかを確認 ④ ①と②の実施

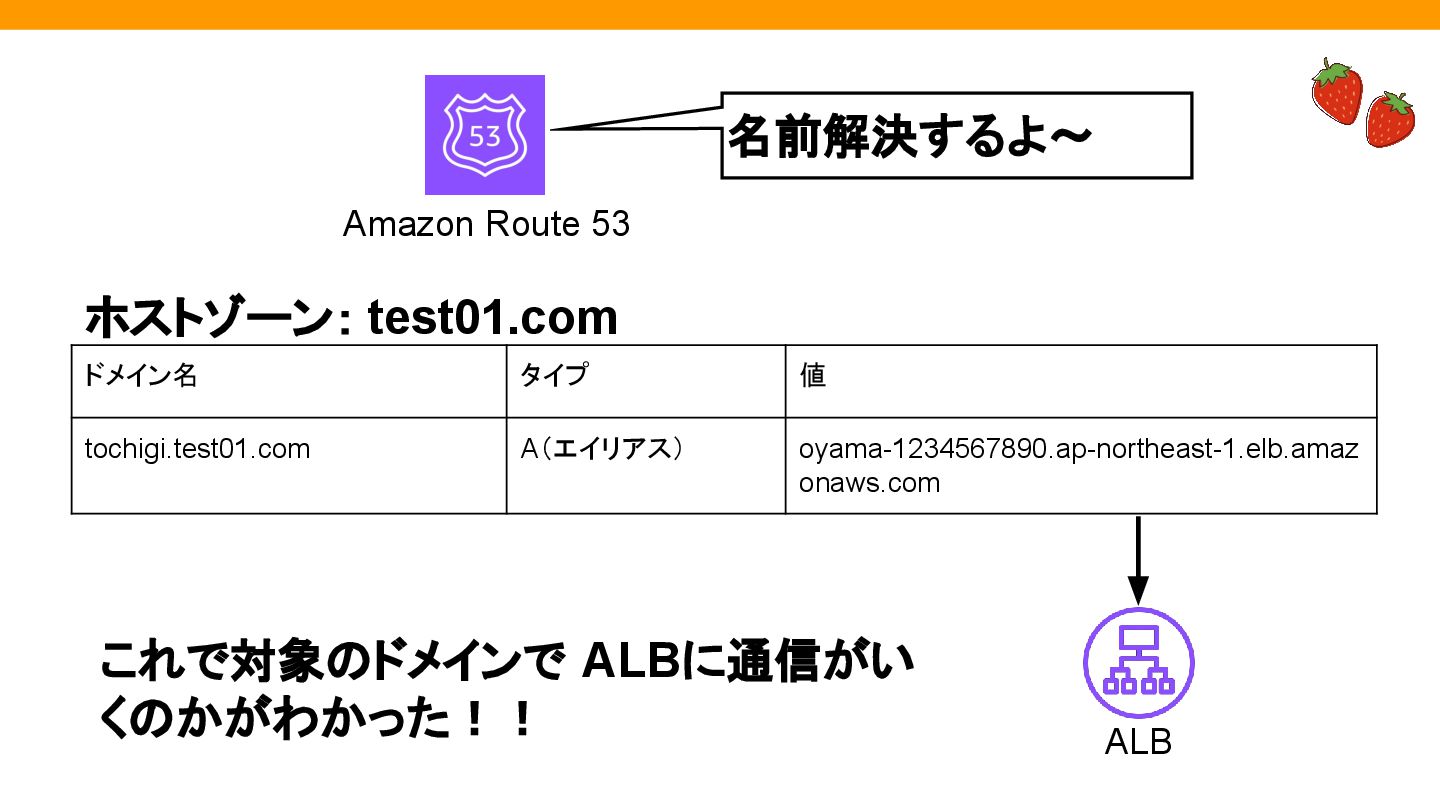

12. Amazon Route 53 ドメイン名 タイプ 値 tochigi.test01.com A（エイリアス） oyama-1234567890.ap-northeast-1.elb.amaz onaws.com ホストゾーン： test01.com これで対象のドメインで ALBに通信がい くのかがわかった！！ ALB 名前解決するよ〜

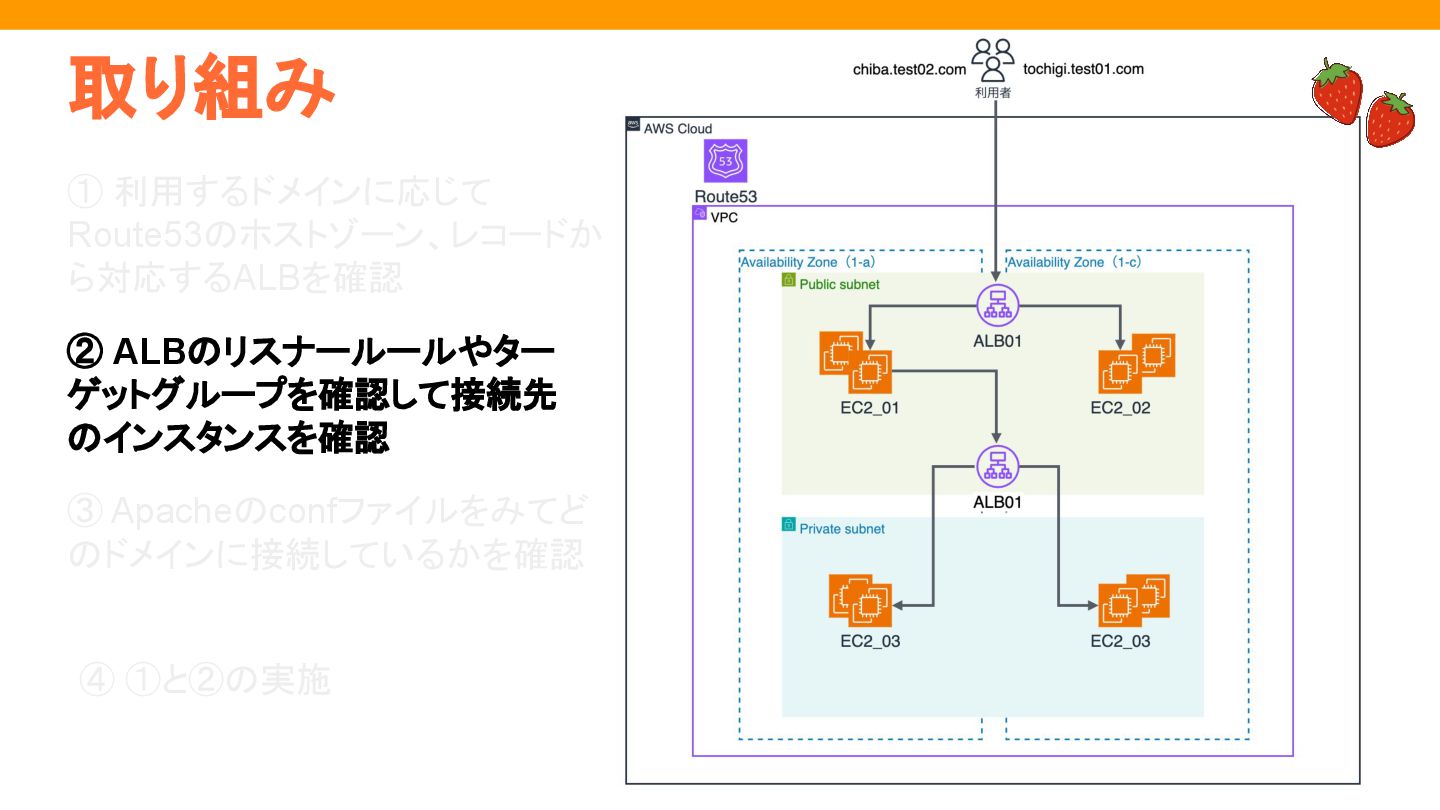

13. 取り組み ① 利用するドメインに応じて Route53のホストゾーン、レコードか ら対応するALBを確認 ② ALBのリスナールールやター ゲットグループを確認して接続先 のインスタンスを確認 ③ Apacheのconfファイルをみてど のドメインに接続しているかを確認 ④ ①と②の実施

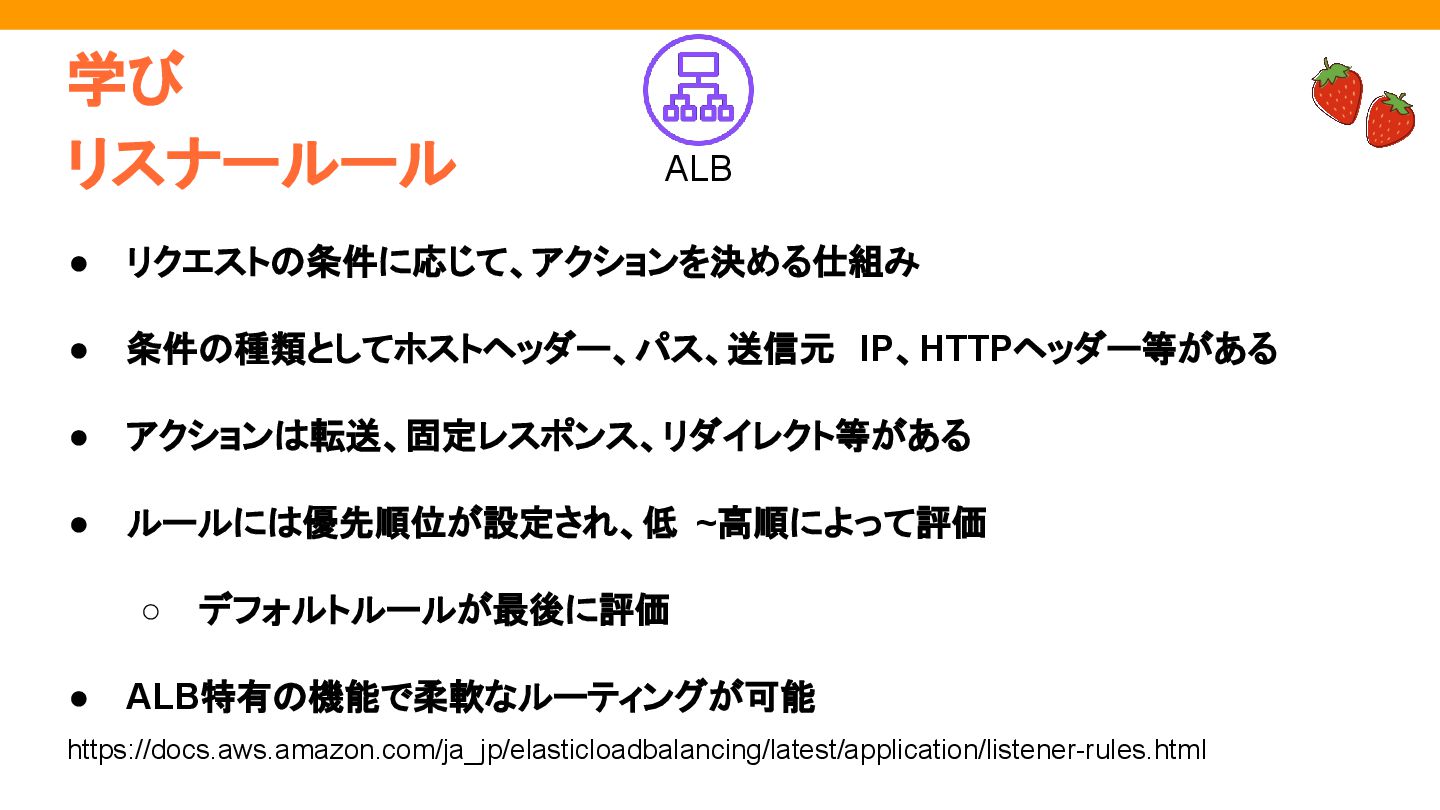

14. ターゲットグループA リスナールール（パスパターン） 学び リスナールール https://docs.aws.amazon.com/ja_jp/elasticloadbalancing/latest/application/listener-rules.html • リクエストの条件に応じて、アクションを決める仕組み • 条件の種類としてホストヘッダー、パス、送信元 IP、HTTPヘッダー等がある • アクションは転送、固定レスポンス、リダイレクト等がある • ルールには優先順位が設定され、低 ~高順によって評価 ◦ デフォルトルールが最後に評価 • ALB特有の機能で柔軟なルーティングが可能 ALB

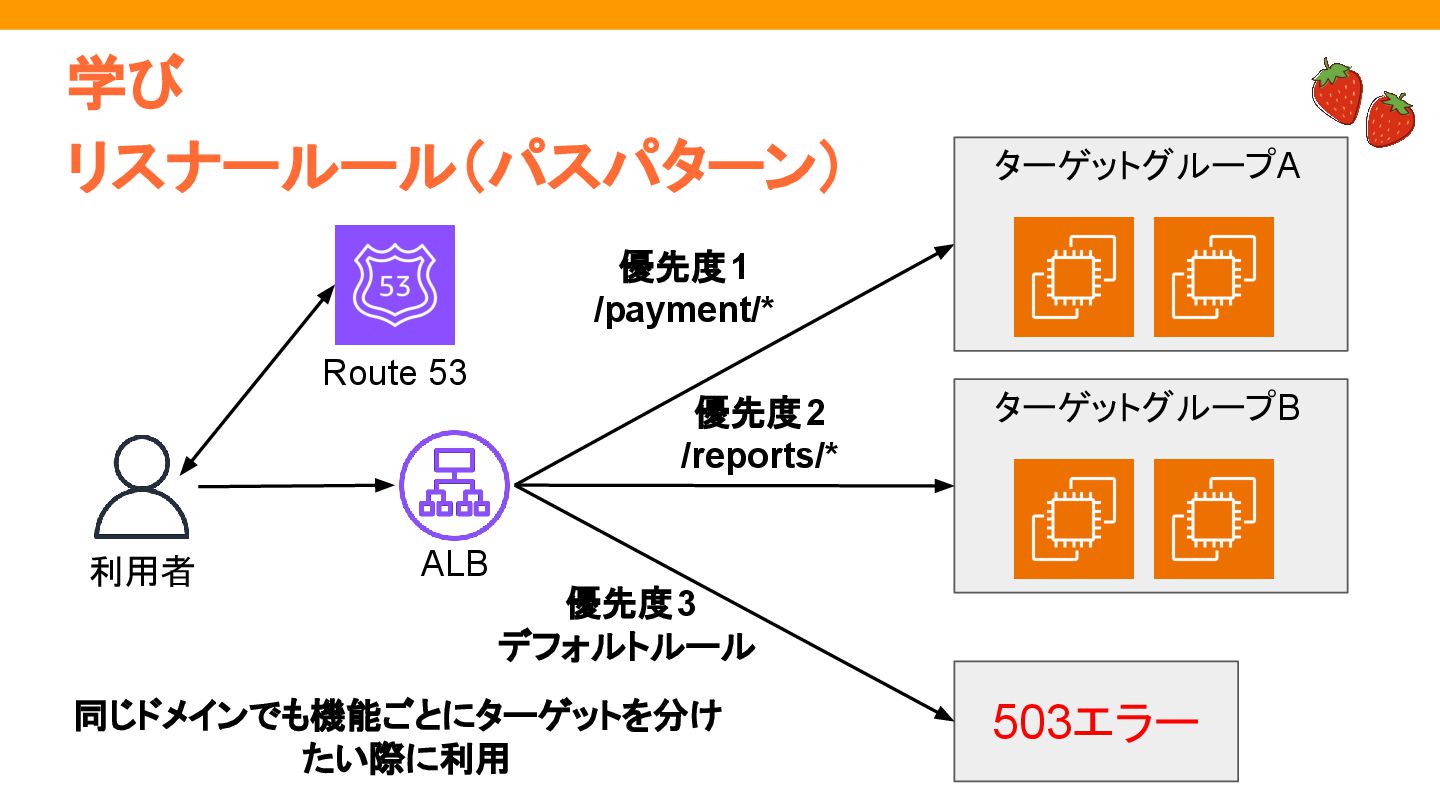

15. ALB 利用者 ターゲットグループA ターゲットグループB 優先度1 /payment/* 優先度2 /reports/* 学び リスナールール（パスパターン） 同じドメインでも機能ごとにターゲットを分け たい際に利用 503エラー 優先度3 デフォルトルール Route 53

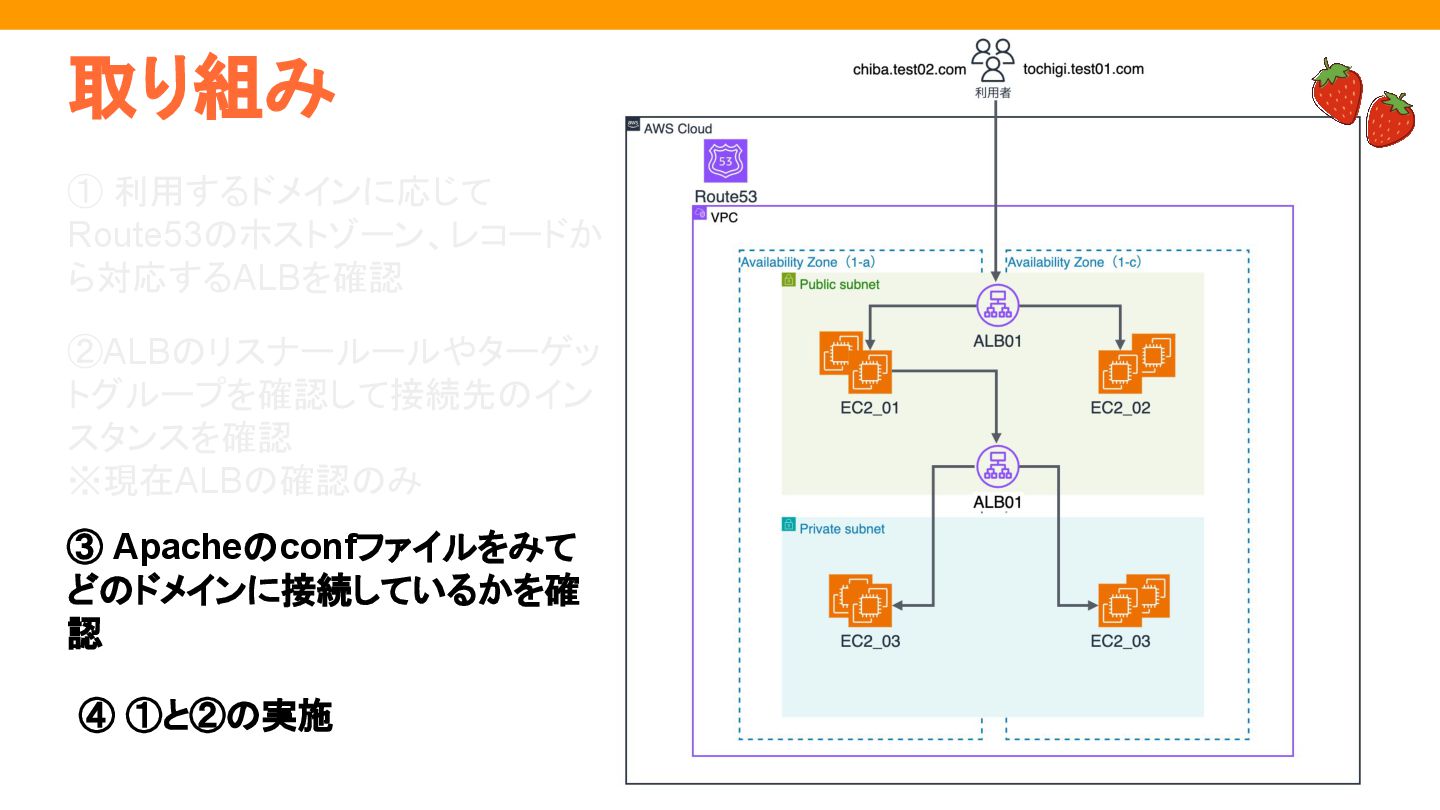

16. 取り組み ① 利用するドメインに応じて Route53のホストゾーン、レコードか ら対応するALBを確認 ②ALBのリスナールールやターゲッ トグループを確認して接続先のイン スタンスを確認 ※現在ALBの確認のみ ③ Apacheのconfファイルをみて どのドメインに接続しているかを確 認 ④ ①と②の実施

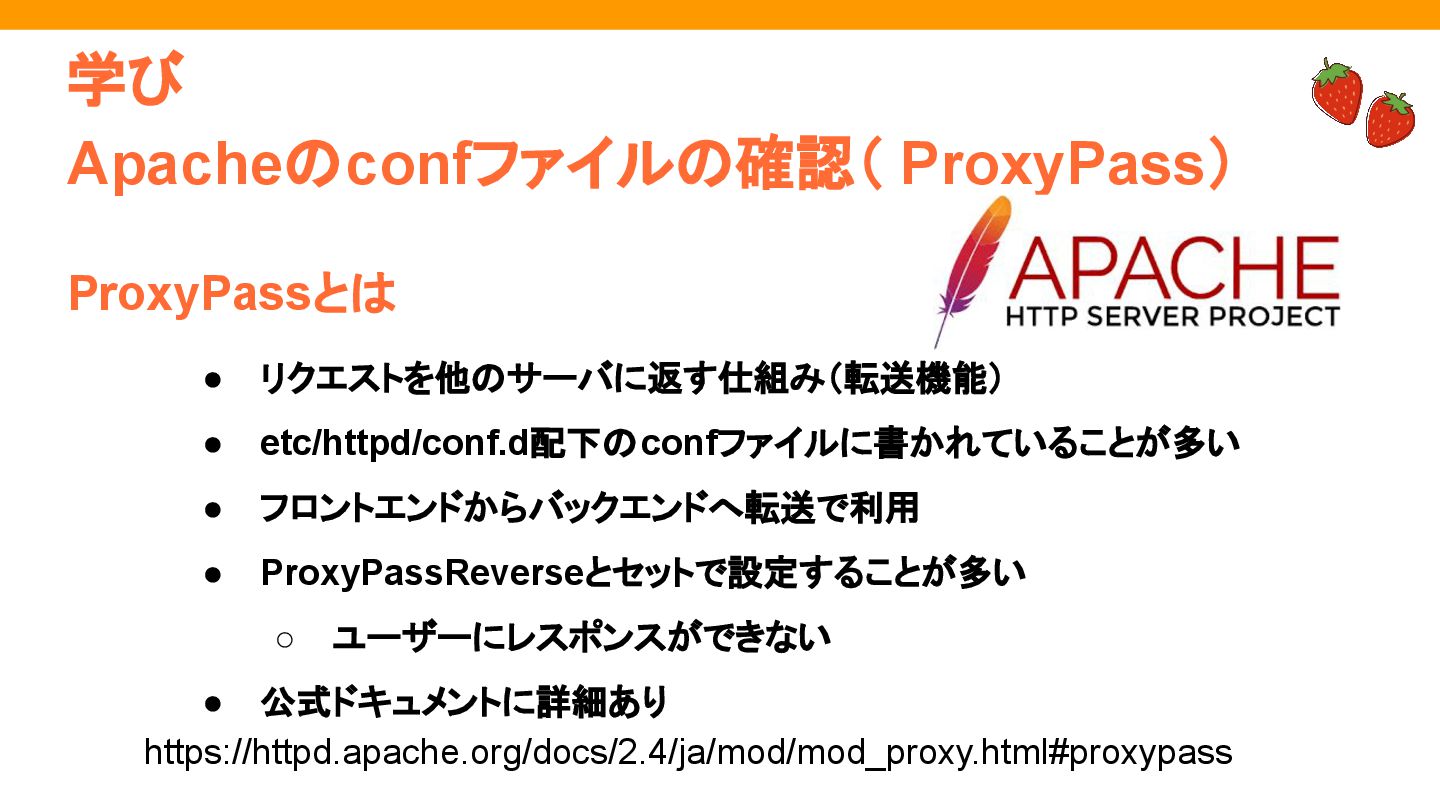

17. 学び Apacheのconfファイルの確認（ ProxyPass） ProxyPassとは • リクエストを他のサーバに返す仕組み（転送機能） • etc/httpd/conf.d配下のconfファイルに書かれていることが多い • フロントエンドからバックエンドへ転送で利用 • ProxyPassReverseとセットで設定することが多い ◦ ユーザーにレスポンスができない • 公式ドキュメントに詳細あり https://httpd.apache.org/docs/2.4/ja/mod/mod_proxy.html#proxypass

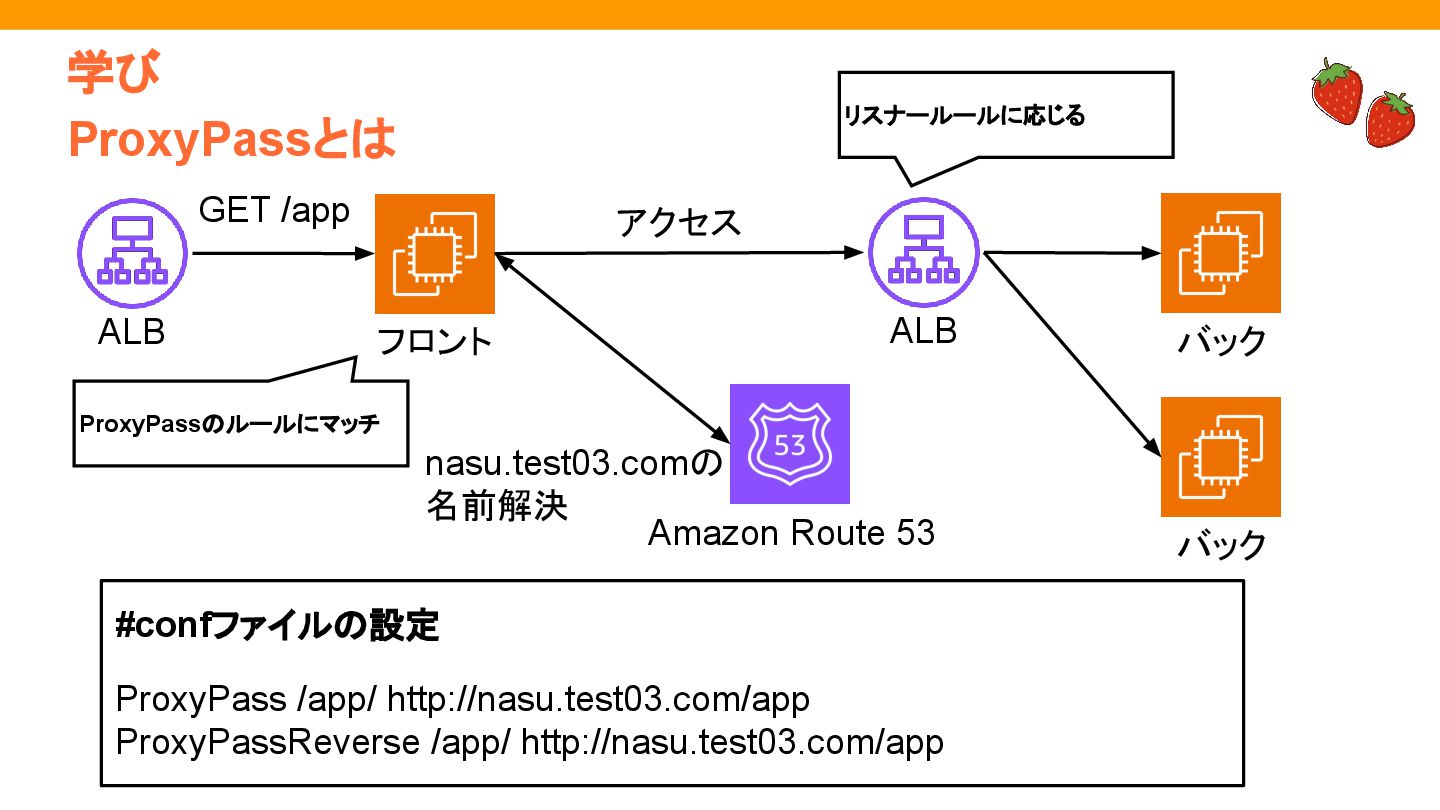

18. ALB フロント ALB Amazon Route 53 #confファイルの設定 ProxyPass /app/ http://nasu.test03.com/app ProxyPassReverse /app/ http://nasu.test03.com/app GET /app アクセス バック バック 学び ProxyPassとは nasu.test03.comの 名前解決 ProxyPassのルールにマッチ リスナールールに応じる

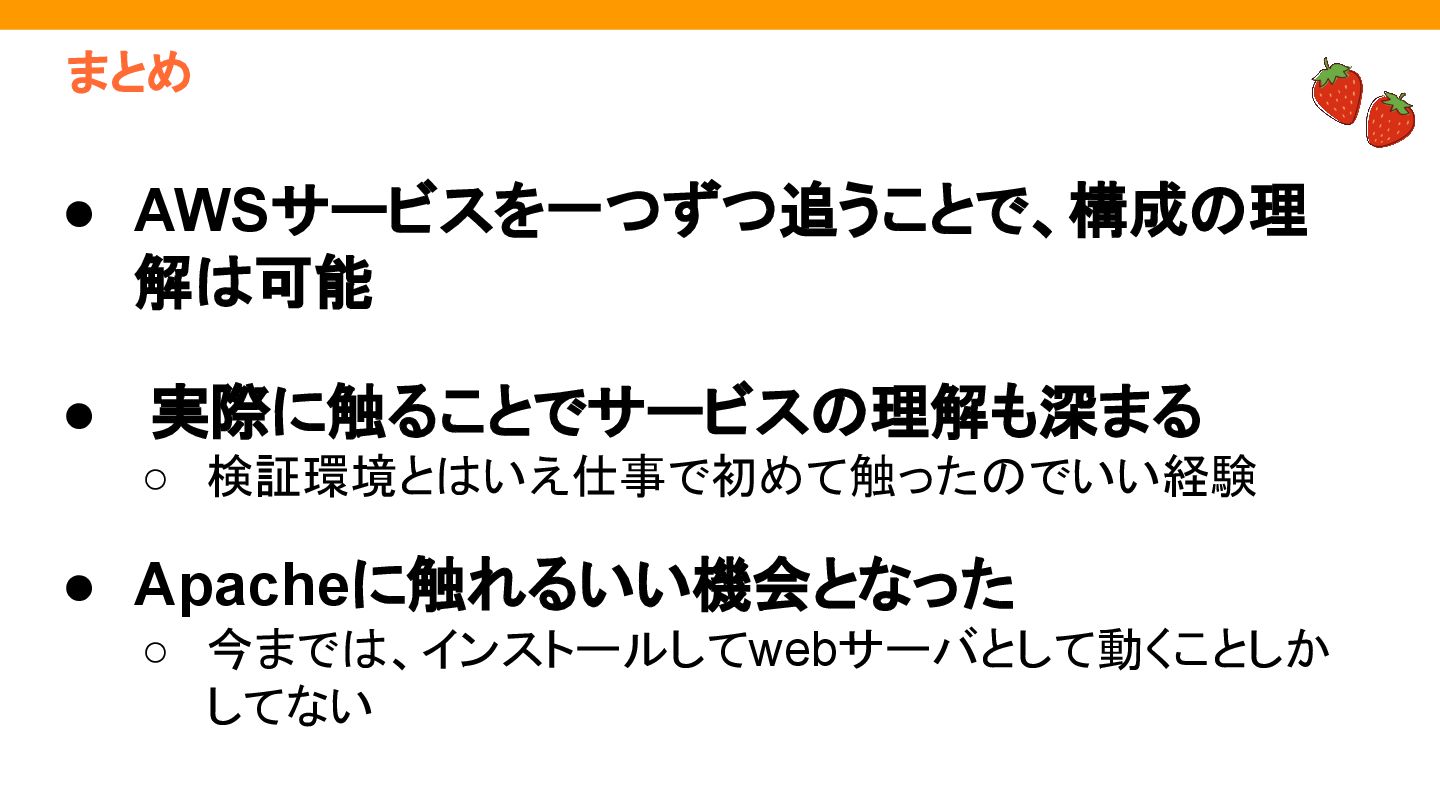

19. まとめ • AWSサービスを一つずつ追うことで、構成の理 解は可能 • 実際に触ることでサービスの理解も深まる ◦ 検証環境とはいえ仕事で初めて触ったのでいい経験 • Apacheに触れるいい機会となった ◦ 今までは、インストールしてwebサーバとして動くことしか してない
20. 終わり ありがとうございました！！
