1. InnoDB Table Compression 瀬島 貴則

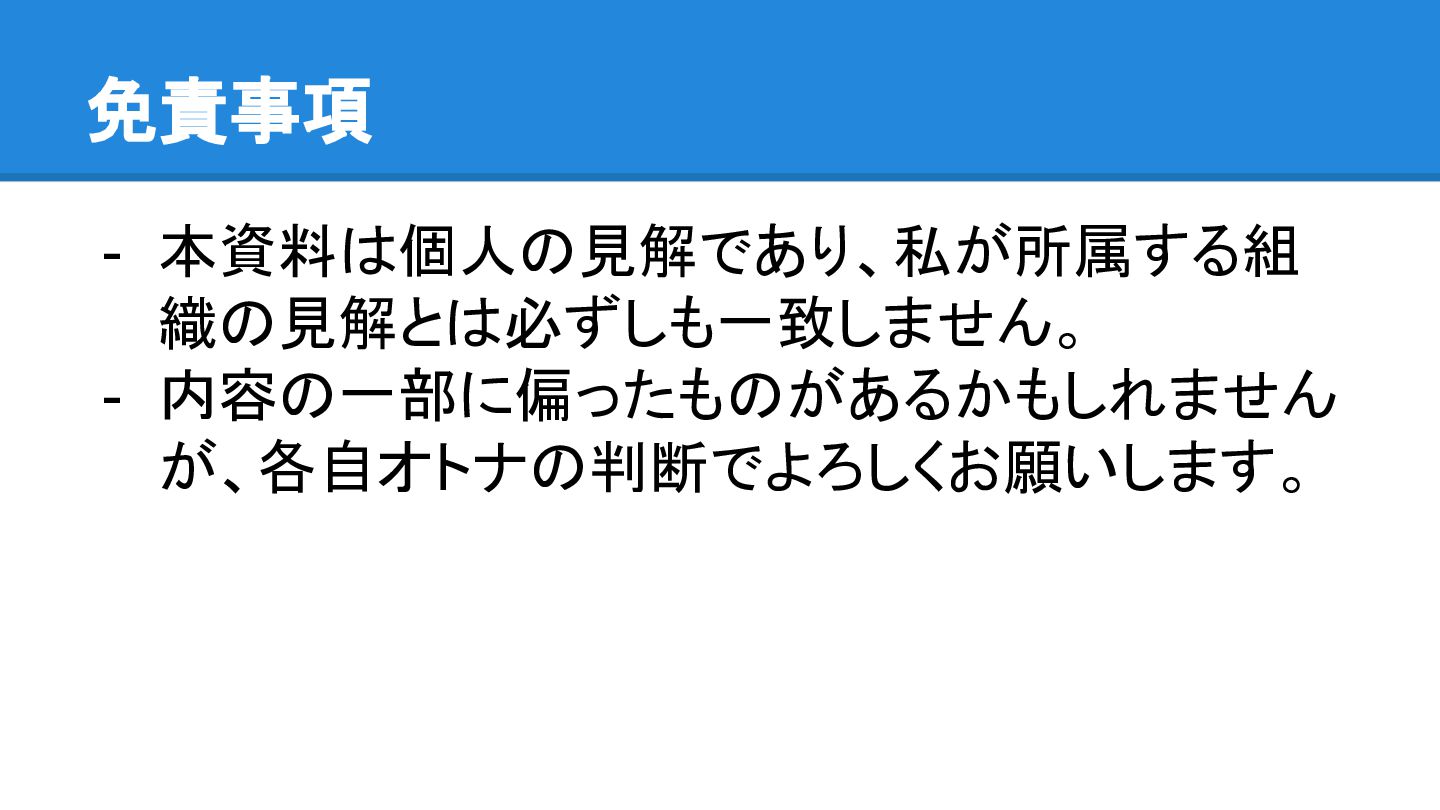

2. 免責事項 - 本資料は個人の見解であり、私が所属する組 織の見解とは必ずしも一致しません。 - 内容の一部に偏ったものがあるかもしれません が、各自オトナの判断でよろしくお願いします。

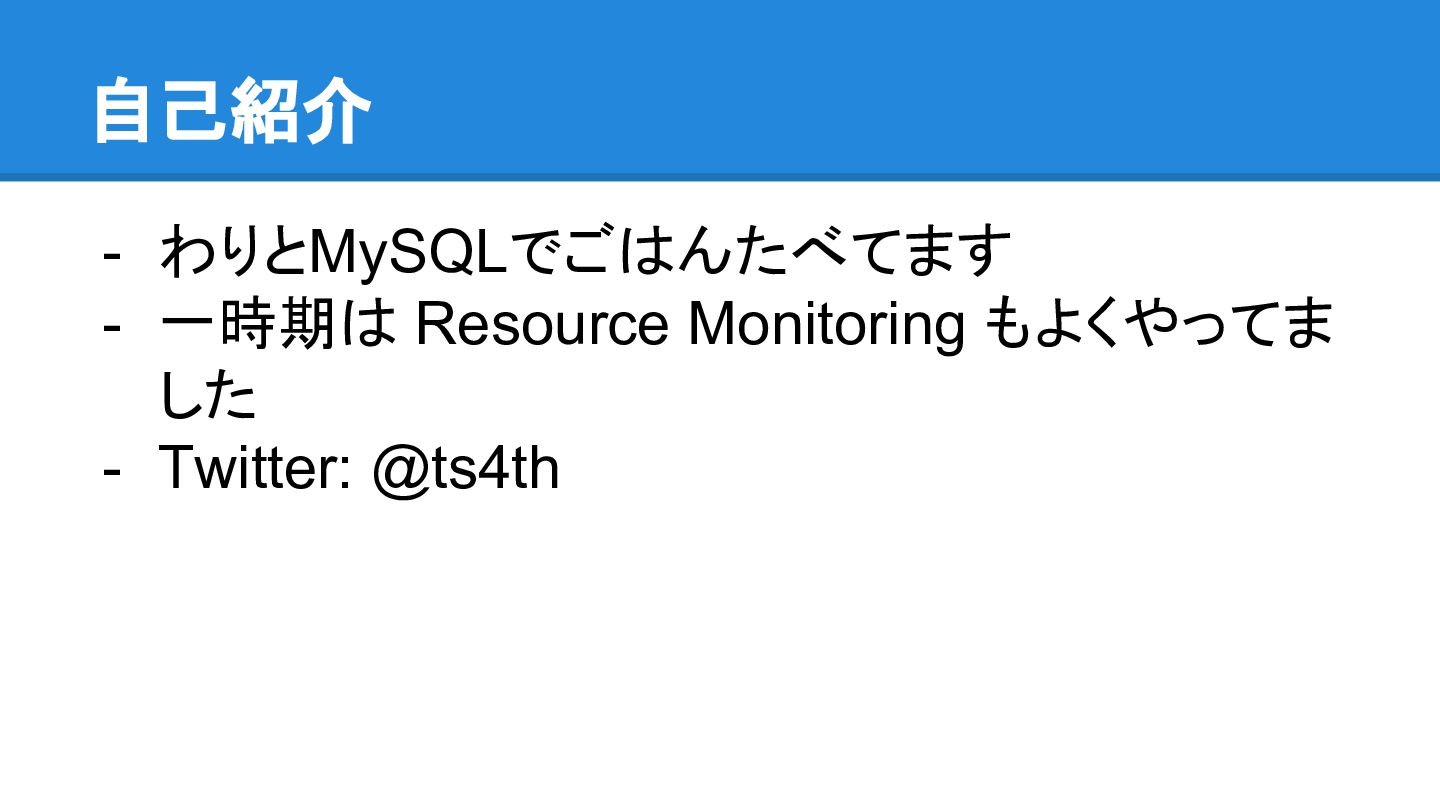

3. 自己紹介 - わりとMySQLでごはんたべてます - 一時期は Resource Monitoring もよくやってま した - Twitter: @ts4th

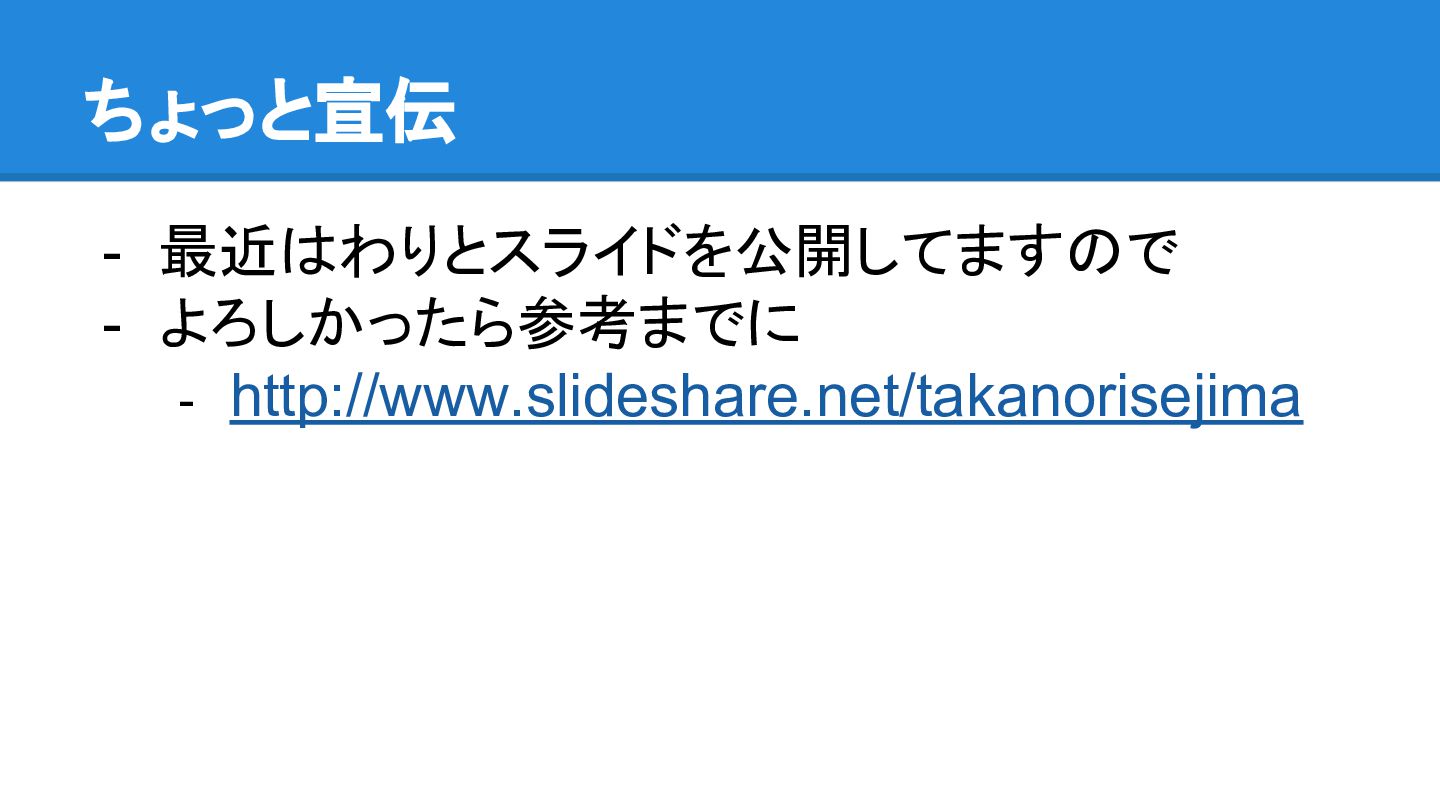

4. ちょっと宣伝 - 最近はわりとスライドを公開してますので - よろしかったら参考までに - http://www.slideshare.net/takanorisejima

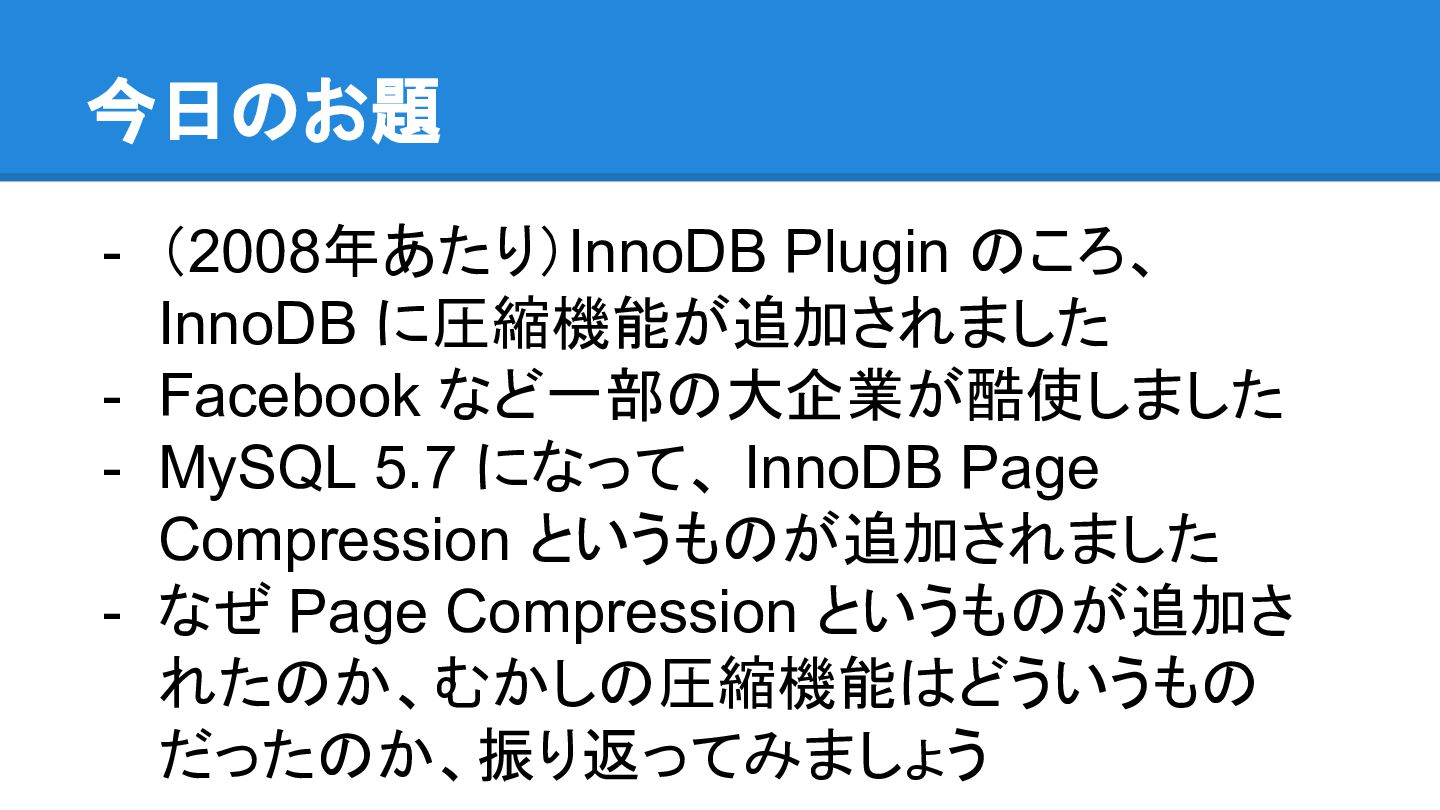

5. 今日のお題 - （2008年あたり）InnoDB Plugin のころ、 InnoDB に圧縮機能が追加されました - Facebook など一部の大企業が酷使しました - MySQL 5.7 になって、 InnoDB Page Compression というものが追加されました - なぜ Page Compression というものが追加さ れたのか、むかしの圧縮機能はどういうもの だったのか、振り返ってみましょう

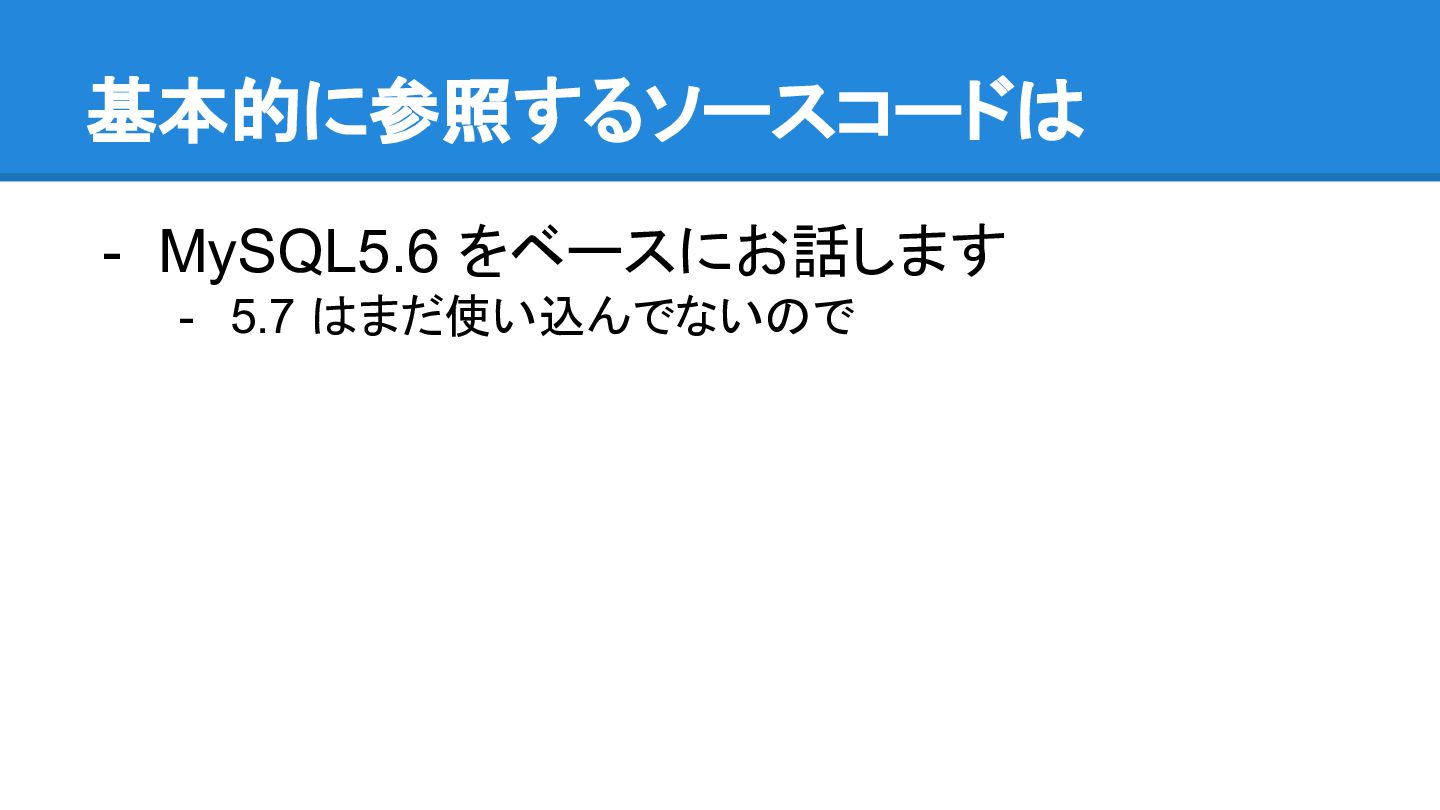

6. 基本的に参照するソースコードは - MySQL5.6 をベースにお話します - 5.7 はまだ使い込んでないので

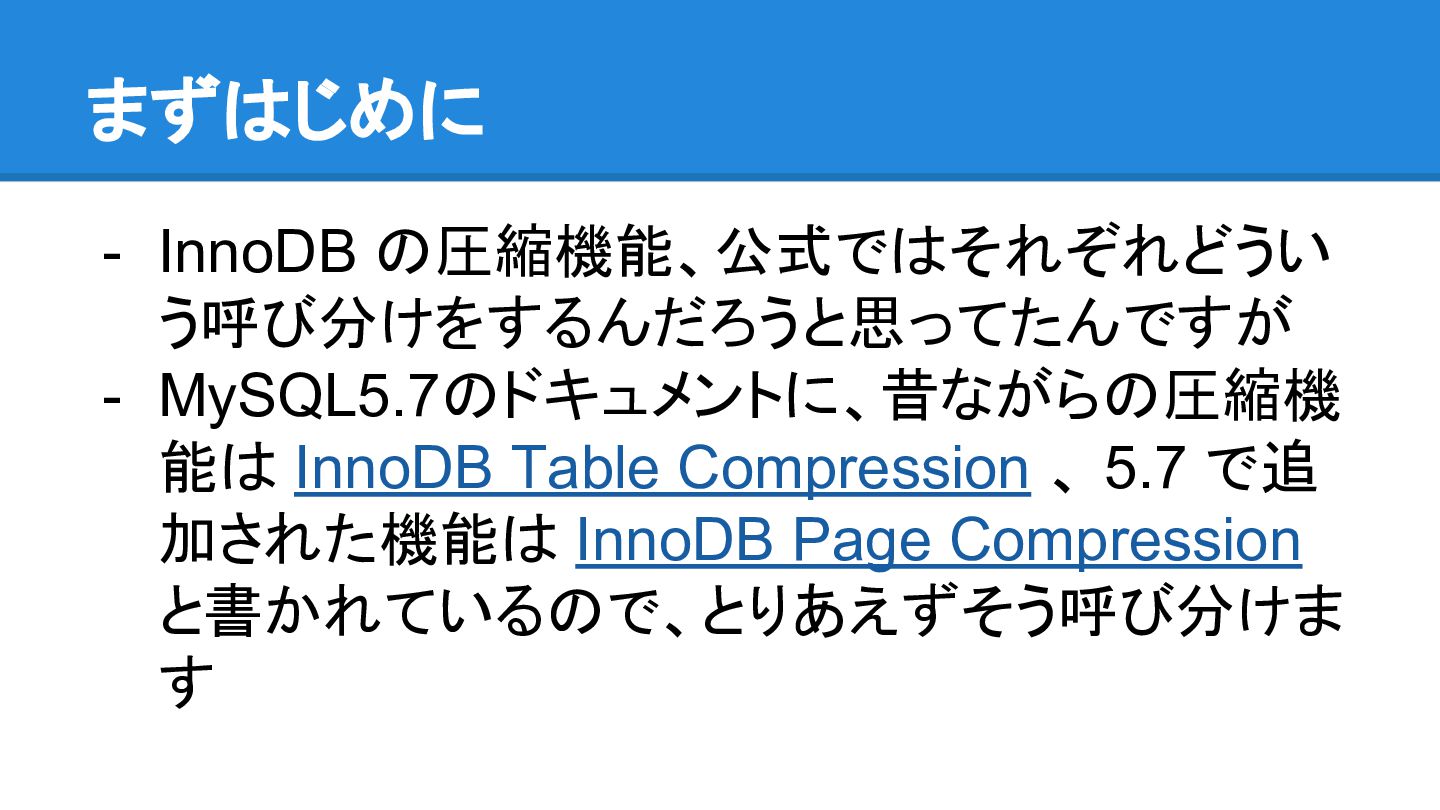

7. まずはじめに - InnoDB の圧縮機能、公式ではそれぞれどうい う呼び分けをするんだろうと思ってたんですが - MySQL5.7のドキュメントに、昔ながらの圧縮機 能は InnoDB Table Compression 、 5.7 で追 加された機能は InnoDB Page Compression と書かれているので、とりあえずそう呼び分けま す
8. では、 InnoDB Table Compression について

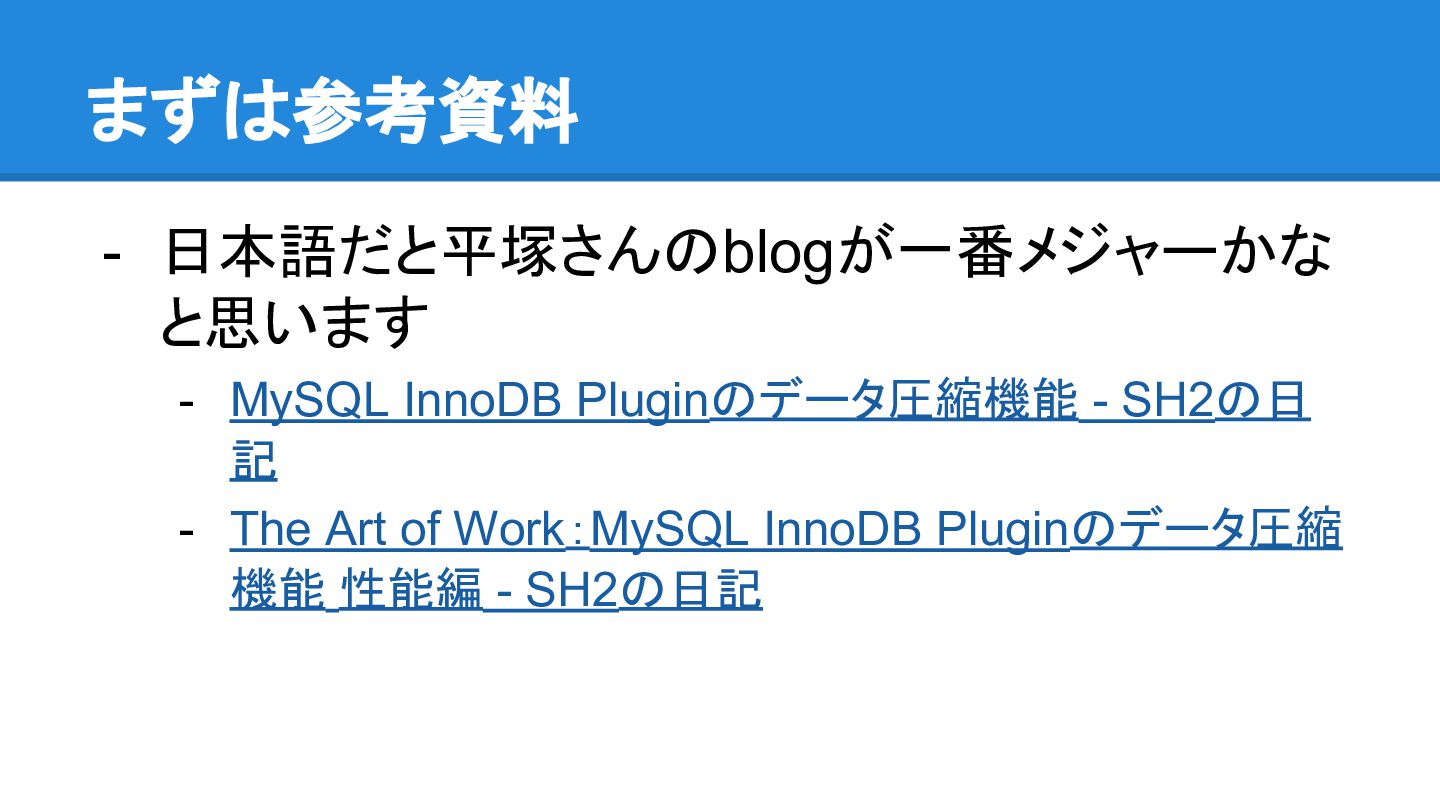

9. まずは参考資料 - 日本語だと平塚さんのblogが一番メジャーかな と思います - MySQL InnoDB Pluginのデータ圧縮機能 - SH2の日 記 - The Art of Work：MySQL InnoDB Pluginのデータ圧縮 機能 性能編 - SH2の日記

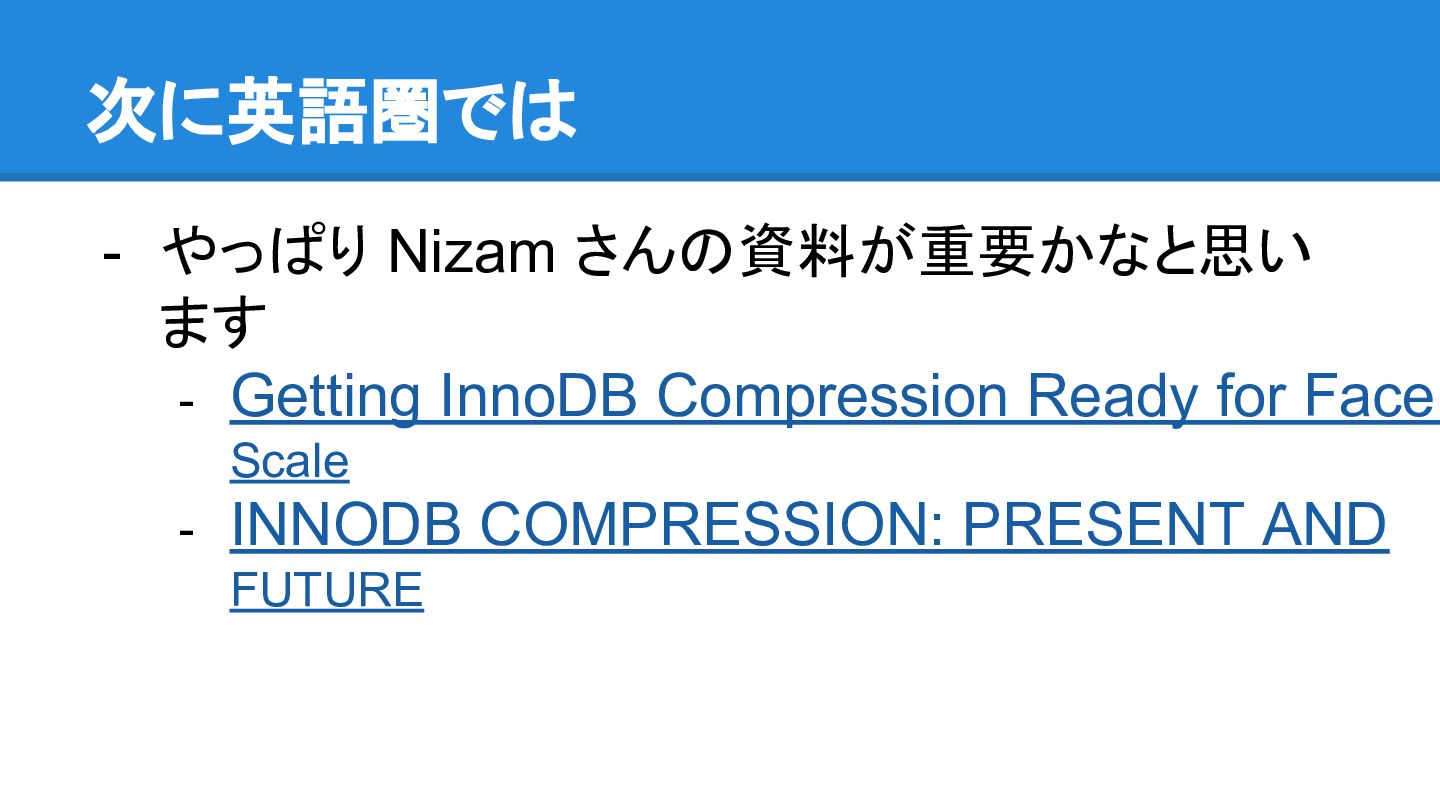

10. 次に英語圏では - やっぱり Nizam さんの資料が重要かなと思い ます - Getting InnoDB Compression Ready for Faceb Scale - INNODB COMPRESSION: PRESENT AND FUTURE

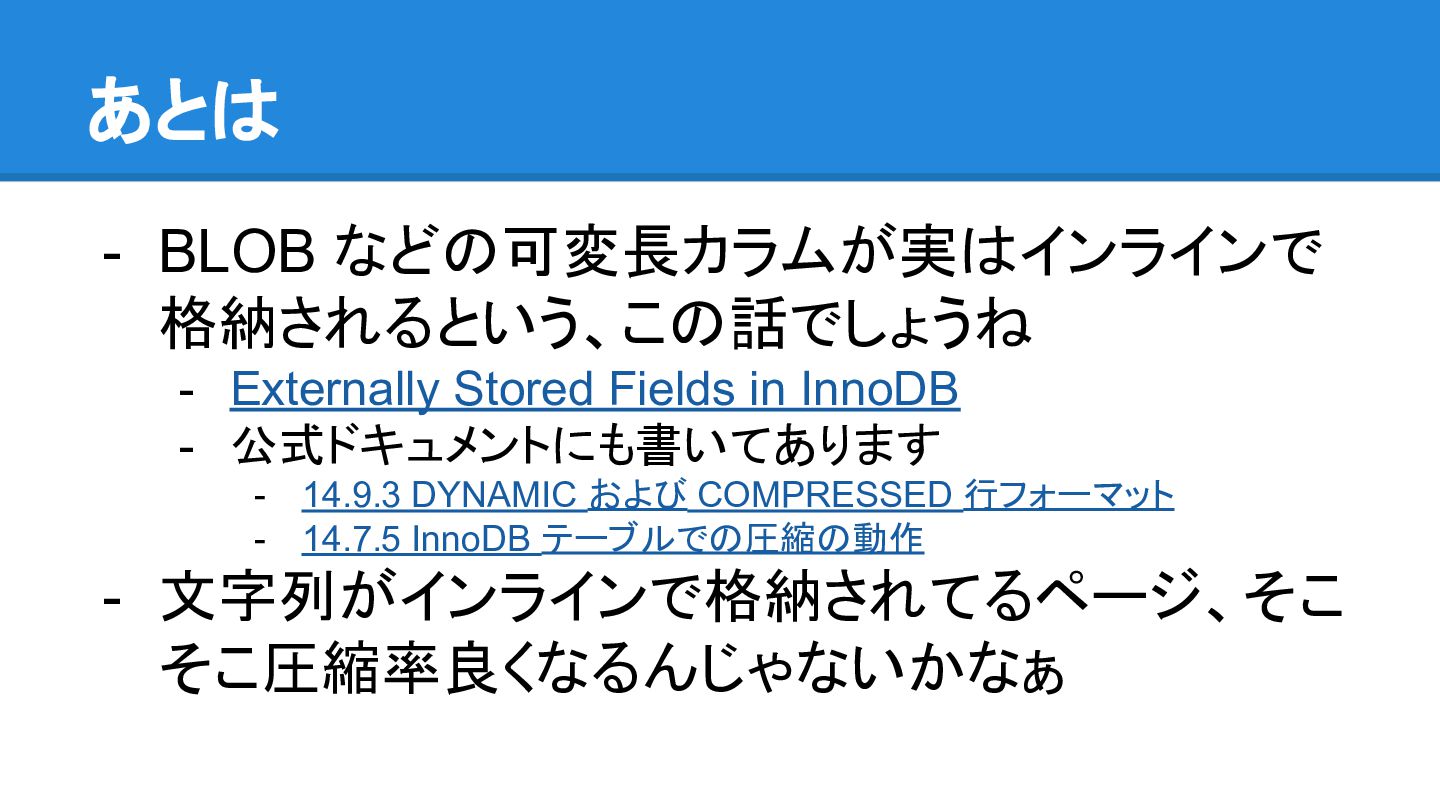

11. あとは - BLOB などの可変長カラムが実はインラインで 格納されるという、この話でしょうね - Externally Stored Fields in InnoDB - 公式ドキュメントにも書いてあります - 14.9.3 DYNAMIC および COMPRESSED 行フォーマット - 14.7.5 InnoDB テーブルでの圧縮の動作 - 文字列がインラインで格納されてるページ、そこ そこ圧縮率良くなるんじゃないかなぁ

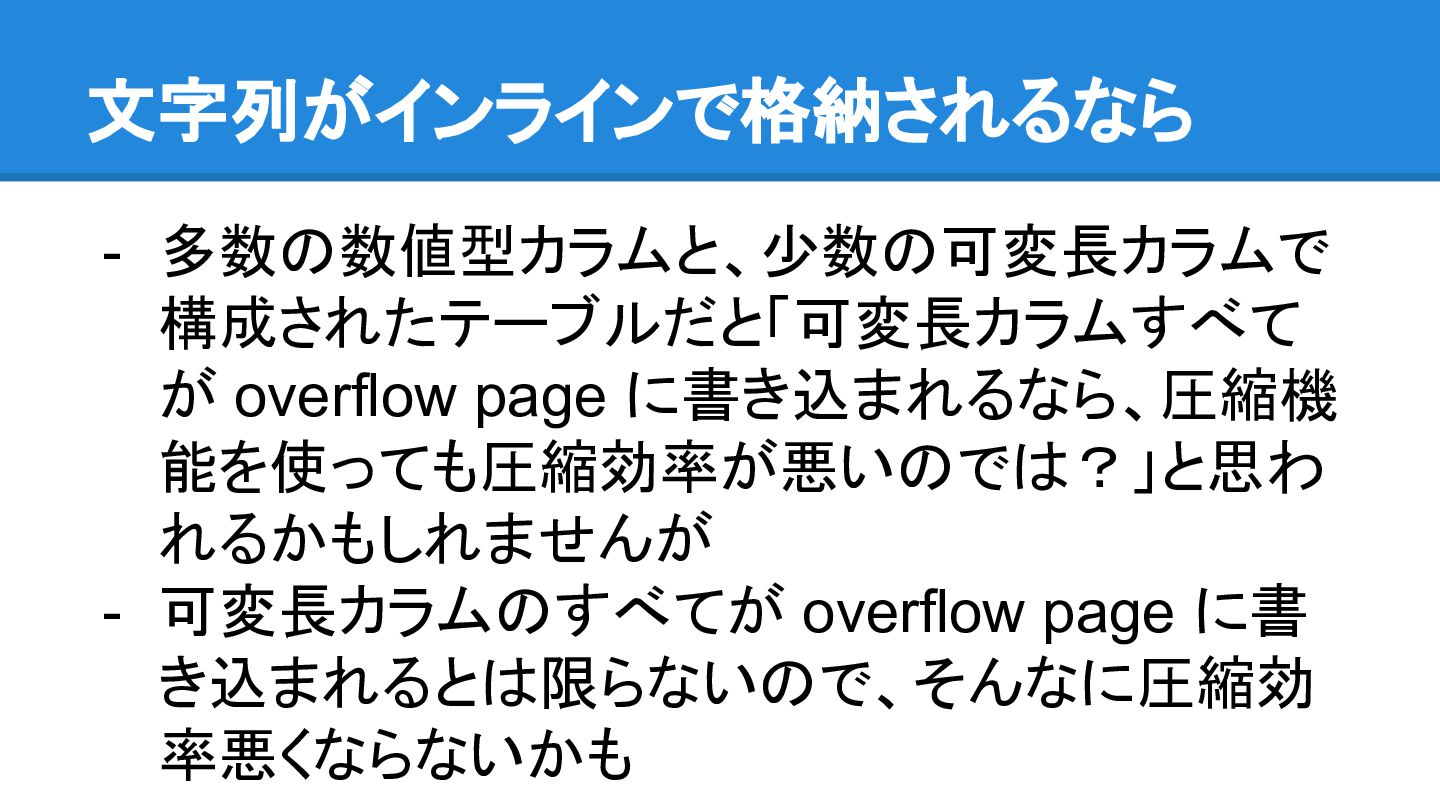

12. 文字列がインラインで格納されるなら - 多数の数値型カラムと、少数の可変長カラムで 構成されたテーブルだと「可変長カラムすべて が overflow page に書き込まれるなら、圧縮機 能を使っても圧縮効率が悪いのでは？」と思わ れるかもしれませんが - 可変長カラムのすべてが overflow page に書 き込まれるとは限らないので、そんなに圧縮効 率悪くならないかも

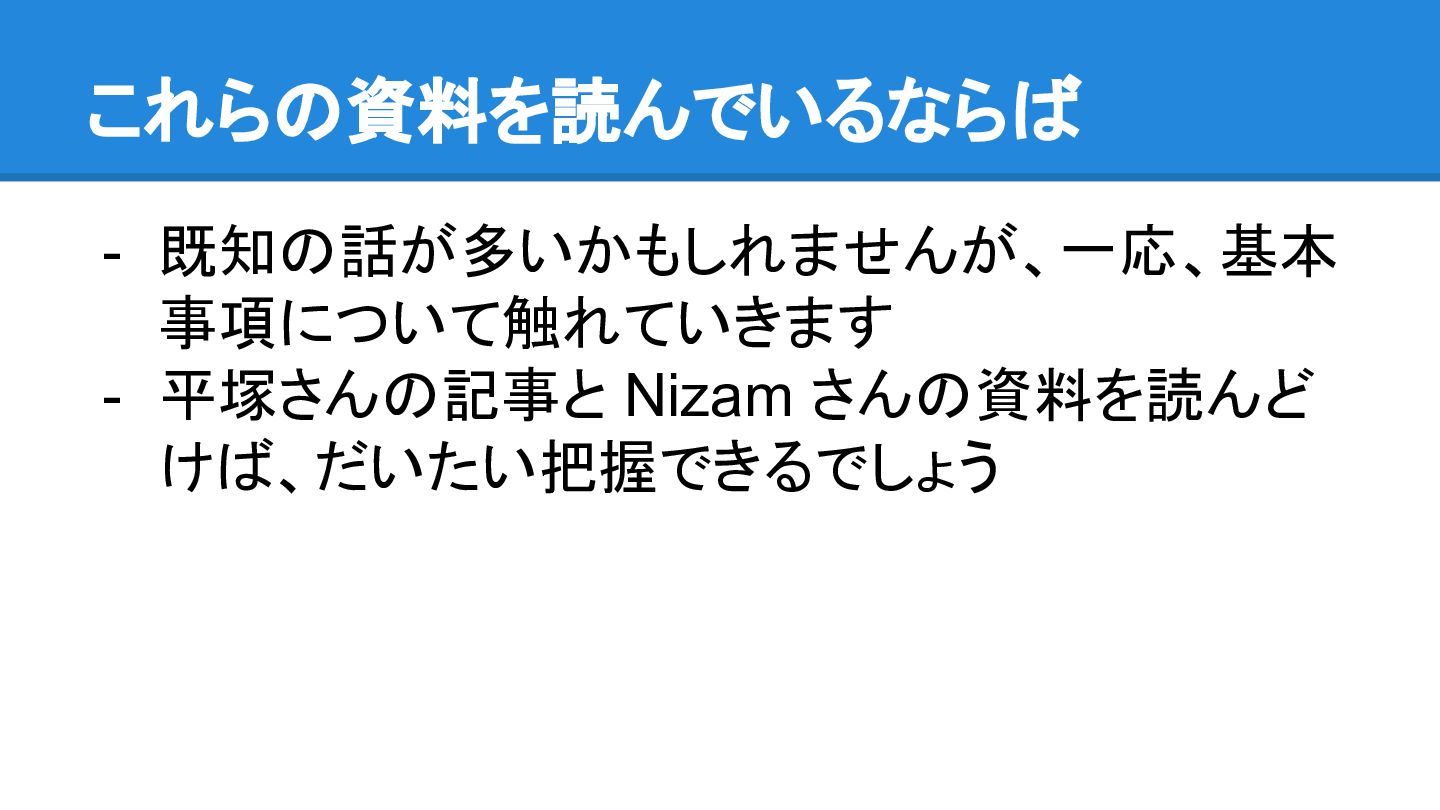

13. これらの資料を読んでいるならば - 既知の話が多いかもしれませんが、一応、基本 事項について触れていきます - 平塚さんの記事と Nizam さんの資料を読んど けば、だいたい把握できるでしょう
14. 図に描くとこう

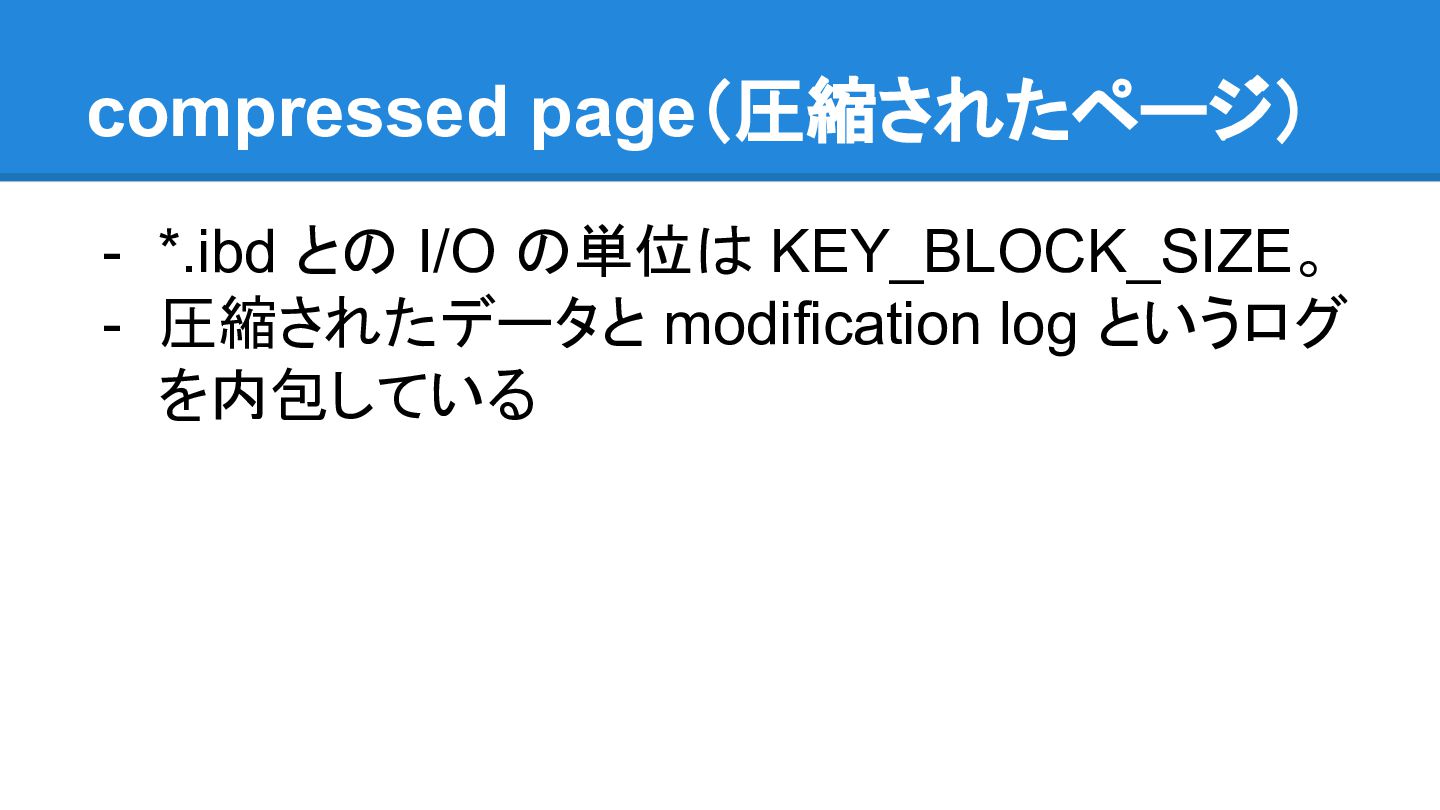

15. compressed page（圧縮されたページ） - *.ibd との I/O の単位は KEY_BLOCK_SIZE。 - 圧縮されたデータと modification log というログ を内包している

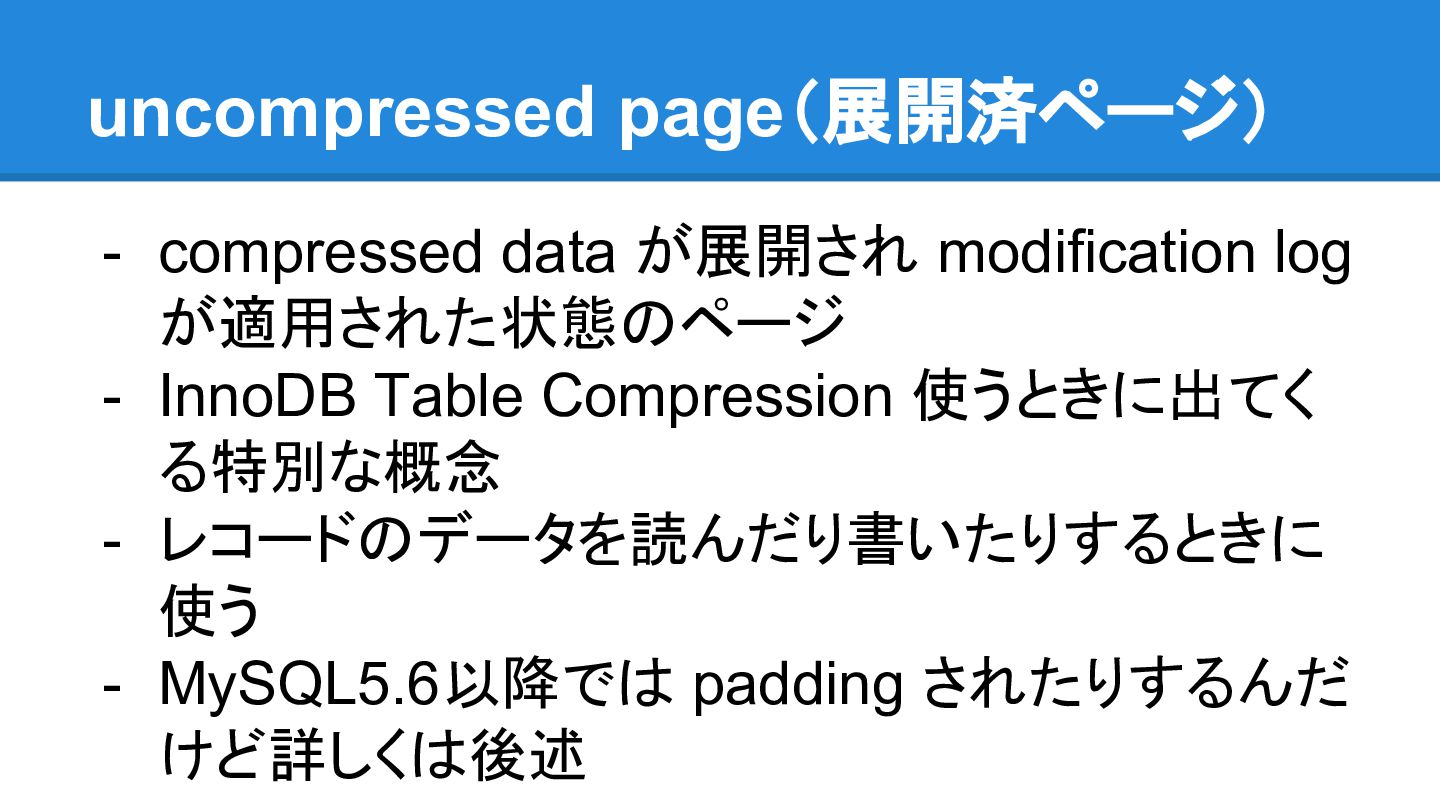

16. uncompressed page（展開済ページ） - compressed data が展開され modification log が適用された状態のページ - InnoDB Table Compression 使うときに出てく る特別な概念 - レコードのデータを読んだり書いたりするときに 使う - MySQL5.6以降では padding されたりするんだ けど詳しくは後述

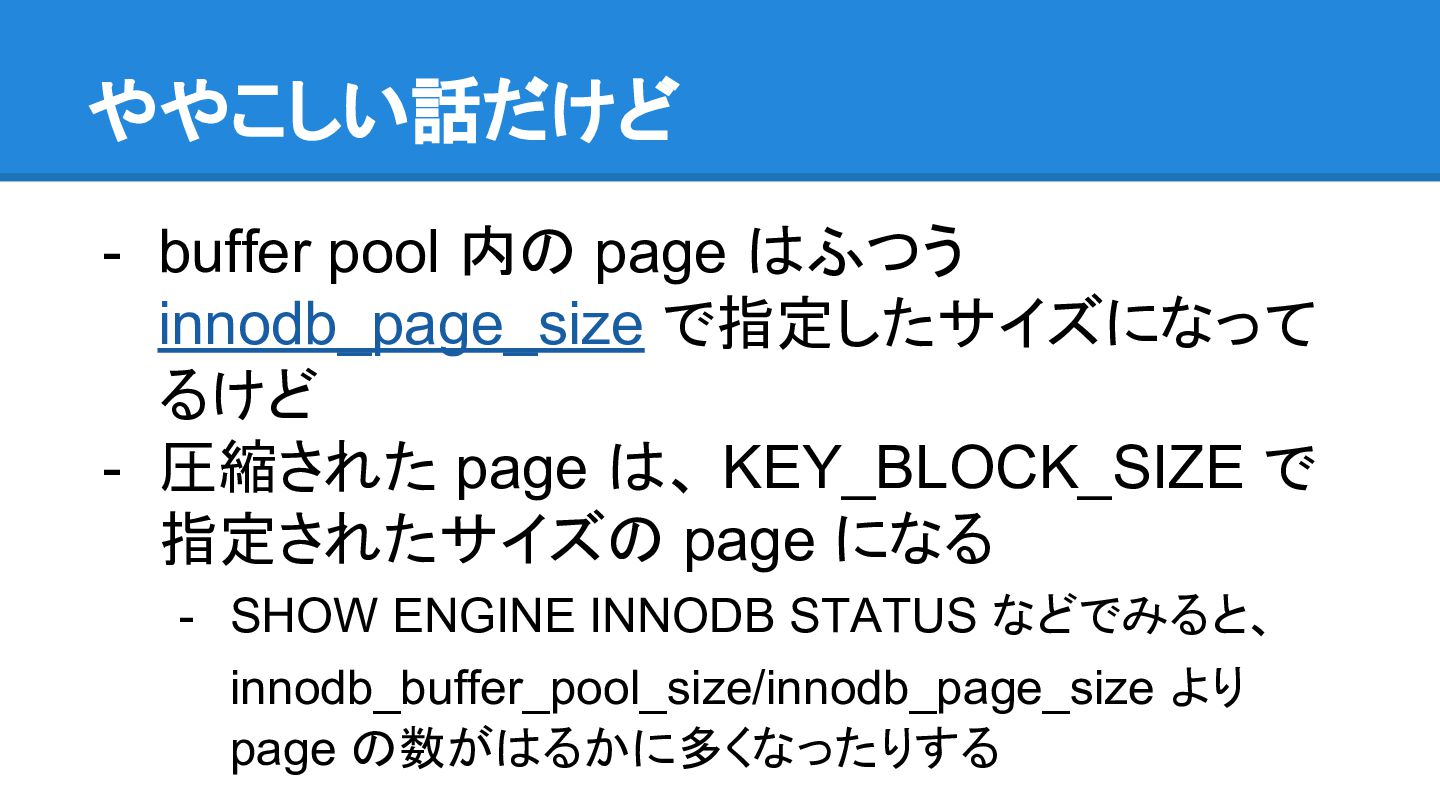

17. ややこしい話だけど - buffer pool 内の page はふつう innodb_page_size で指定したサイズになって るけど - 圧縮された page は、 KEY_BLOCK_SIZE で 指定されたサイズの page になる - SHOW ENGINE INNODB STATUS などでみると、 innodb_buffer_pool_size/innodb_page_size より page の数がはるかに多くなったりする

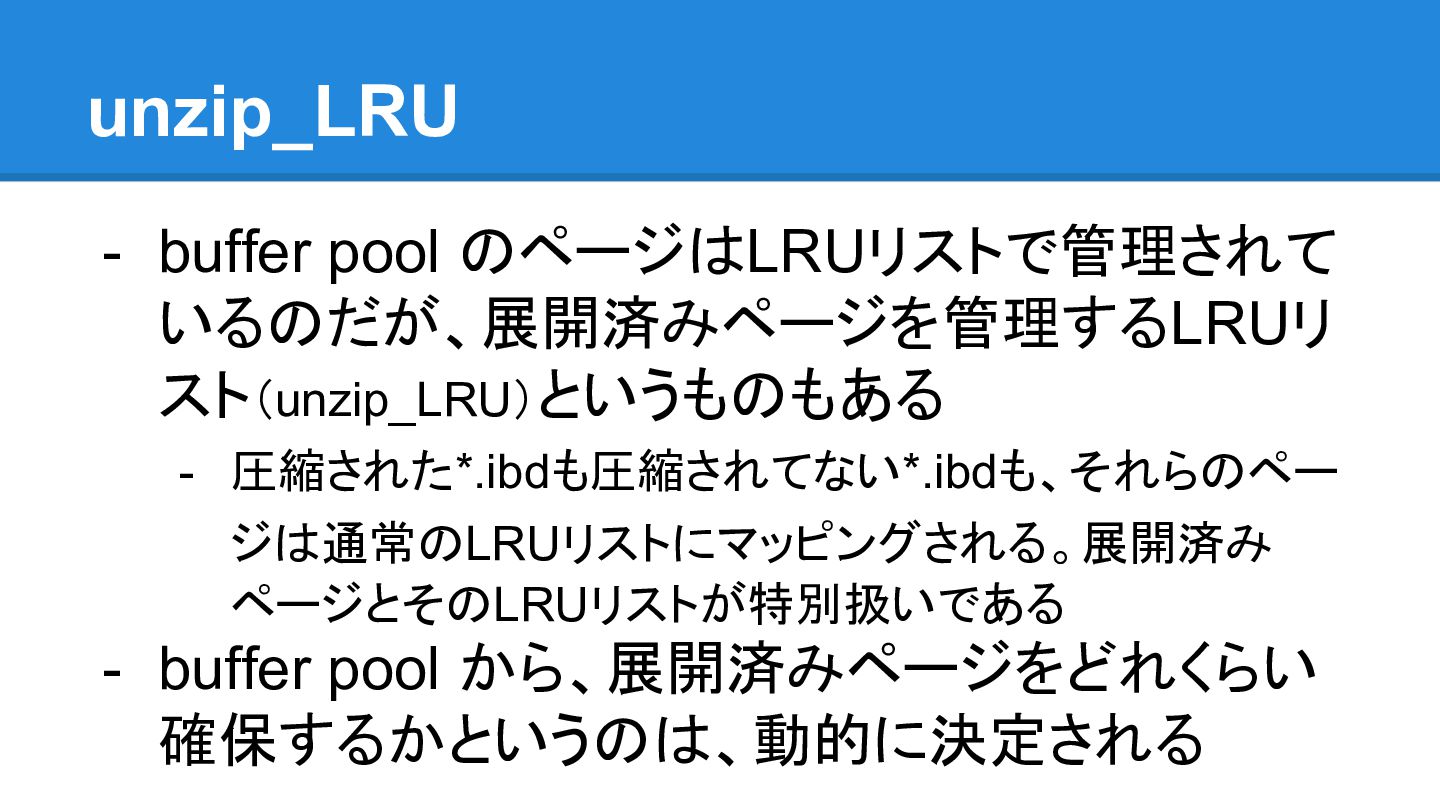

18. unzip_LRU - buffer pool のページはLRUリストで管理されて いるのだが、展開済みページを管理するLRUリ スト（unzip_LRU）というものもある - 圧縮された*.ibdも圧縮されてない*.ibdも、それらのペー ジは通常のLRUリストにマッピングされる。展開済み ページとそのLRUリストが特別扱いである - buffer pool から、展開済みページをどれくらい 確保するかというのは、動的に決定される

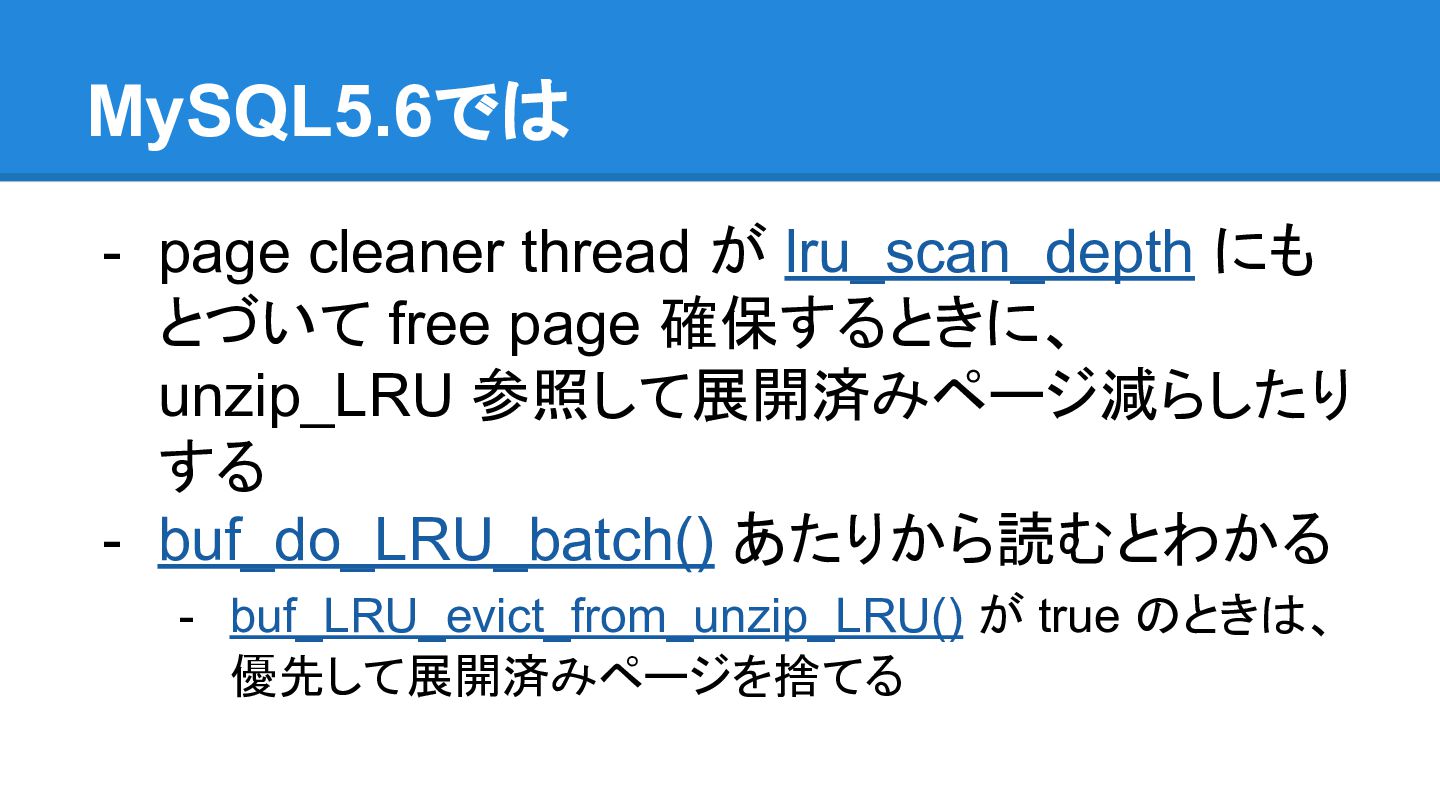

19. MySQL5.6では - page cleaner thread が lru_scan_depth にも とづいて free page 確保するときに、 unzip_LRU 参照して展開済みページ減らしたり する - buf_do_LRU_batch() あたりから読むとわかる - buf_LRU_evict_from_unzip_LRU() が true のときは、 優先して展開済みページを捨てる

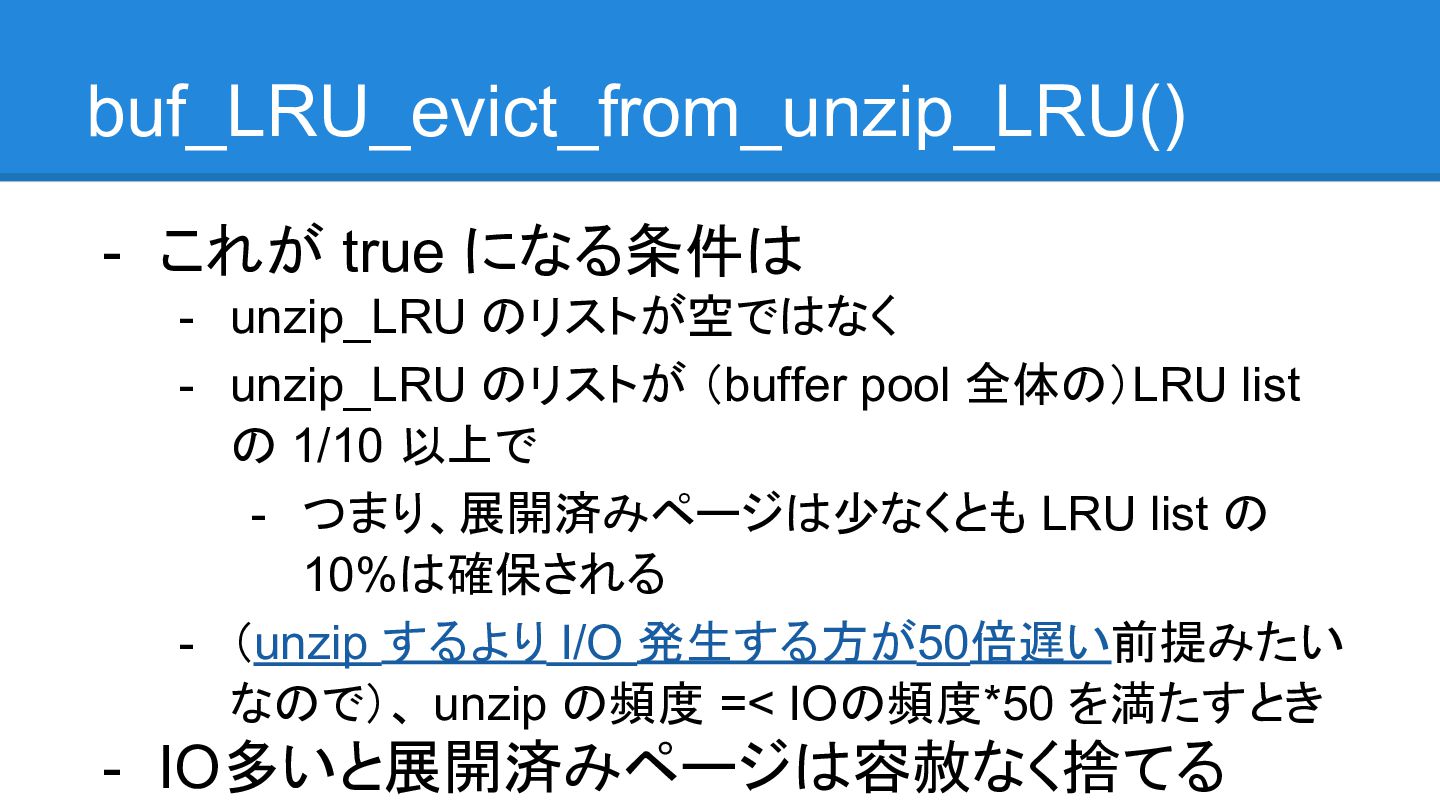

20. buf_LRU_evict_from_unzip_LRU() - これが true になる条件は - unzip_LRU のリストが空ではなく - unzip_LRU のリストが （buffer pool 全体の）LRU list の 1/10 以上で - つまり、展開済みページは少なくとも LRU list の 10%は確保される - （unzip するより I/O 発生する方が50倍遅い前提みたい なので）、 unzip の頻度 =< IOの頻度*50 を満たすとき - IO多いと展開済みページは容赦なく捨てる

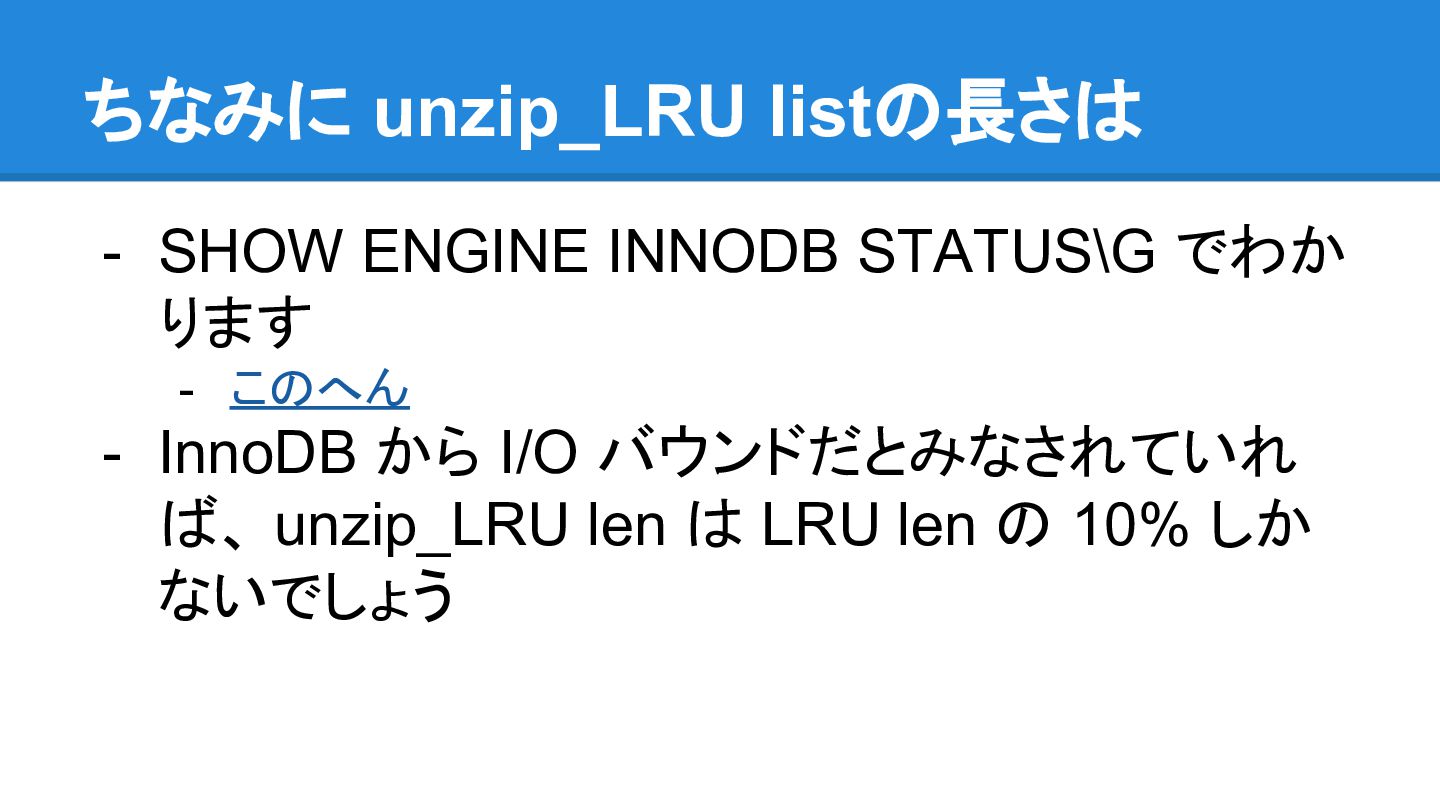

21. ちなみに unzip_LRU listの長さは - SHOW ENGINE INNODB STATUS\G でわか ります - このへん - InnoDB から I/O バウンドだとみなされていれ ば、 unzip_LRU len は LRU len の 10% しか ないでしょう
22. まずここまででわかること - ストレージが遅いという前提の設計だが - ストレージが変わろうとも、I/Oのコストは均一な想定。 HDD / SATA SSD / PCI-e SSD どれを使っても、 unzip より I/O の方が50倍遅いという前提になってる - ワークロードによっては unzip されまくる可能性 あり - 最近のSSDかなり速いのでちょっとビミョウ
23. では、 zip/unzip するのは誰なのか - ほとんどがSQL実行するスレッド。クライアント からの connection 受け付けてSQL実行する thread や、slave の SQL thread - SQLなど実行して page を参照／更新する thread たち - page cleaner thread はすでに圧縮されたページを disk に flushするのであって、 zip/unzip をするわけではない - ということは、ワークロードによっては、 SQL thread が unzip しまくる可能性

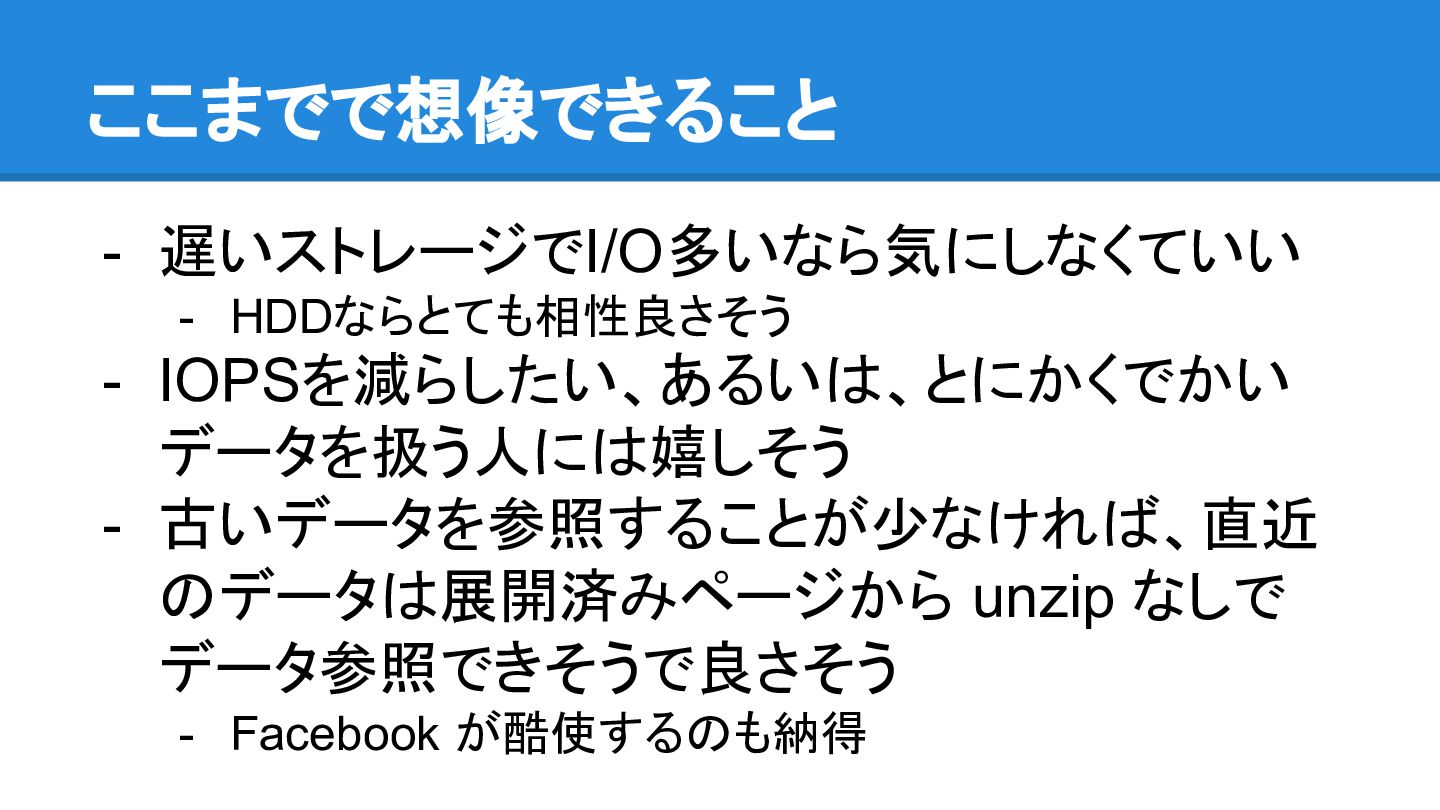

24. ここまでで想像できること - 遅いストレージでI/O多いなら気にしなくていい - HDDならとても相性良さそう - IOPSを減らしたい、あるいは、とにかくでかい データを扱う人には嬉しそう - 古いデータを参照することが少なければ、直近 のデータは展開済みページから unzip なしで データ参照できそうで良さそう - Facebook が酷使するのも納得

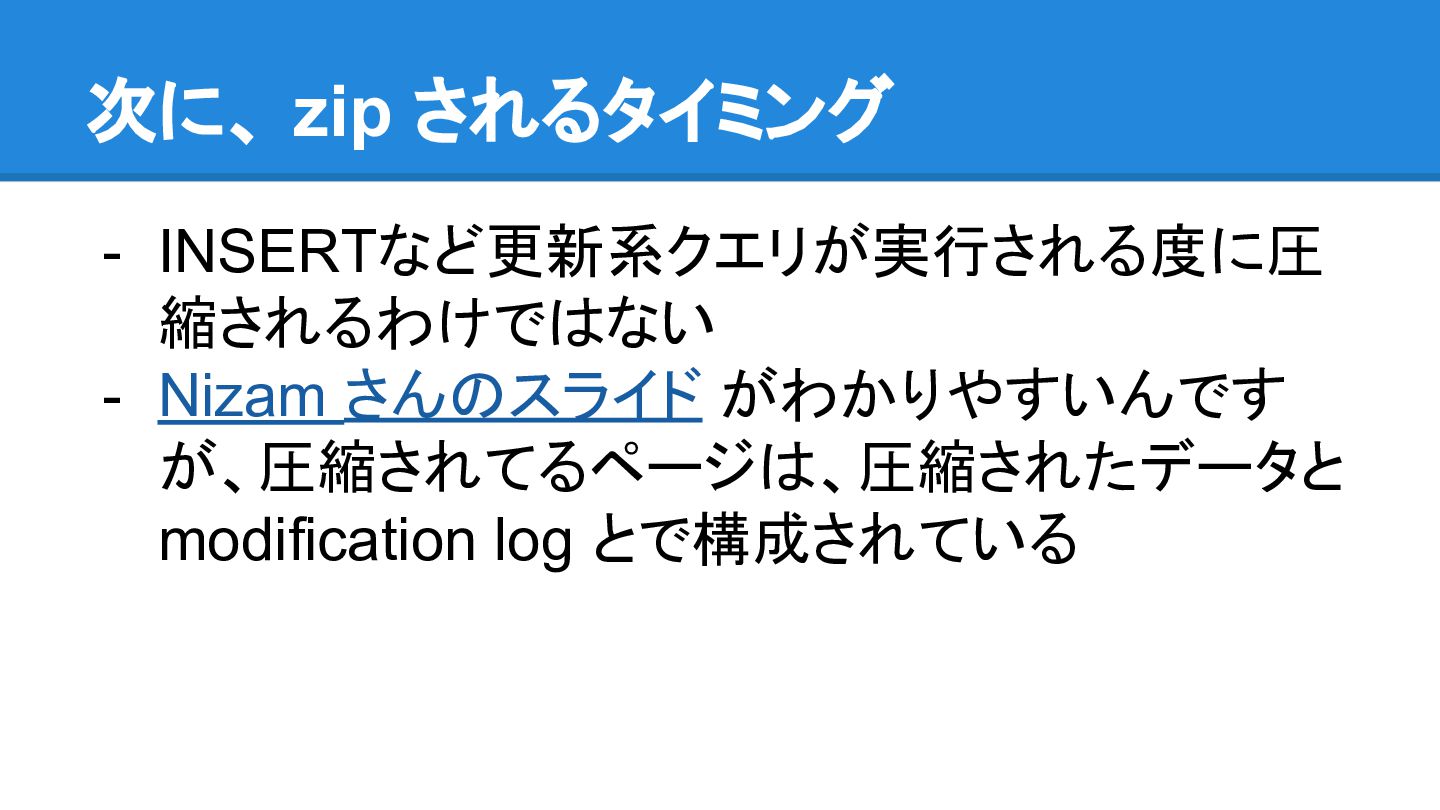

25. 次に、 zip されるタイミング - INSERTなど更新系クエリが実行される度に圧 縮されるわけではない - Nizam さんのスライド がわかりやすいんです が、圧縮されてるページは、圧縮されたデータと modification log とで構成されている

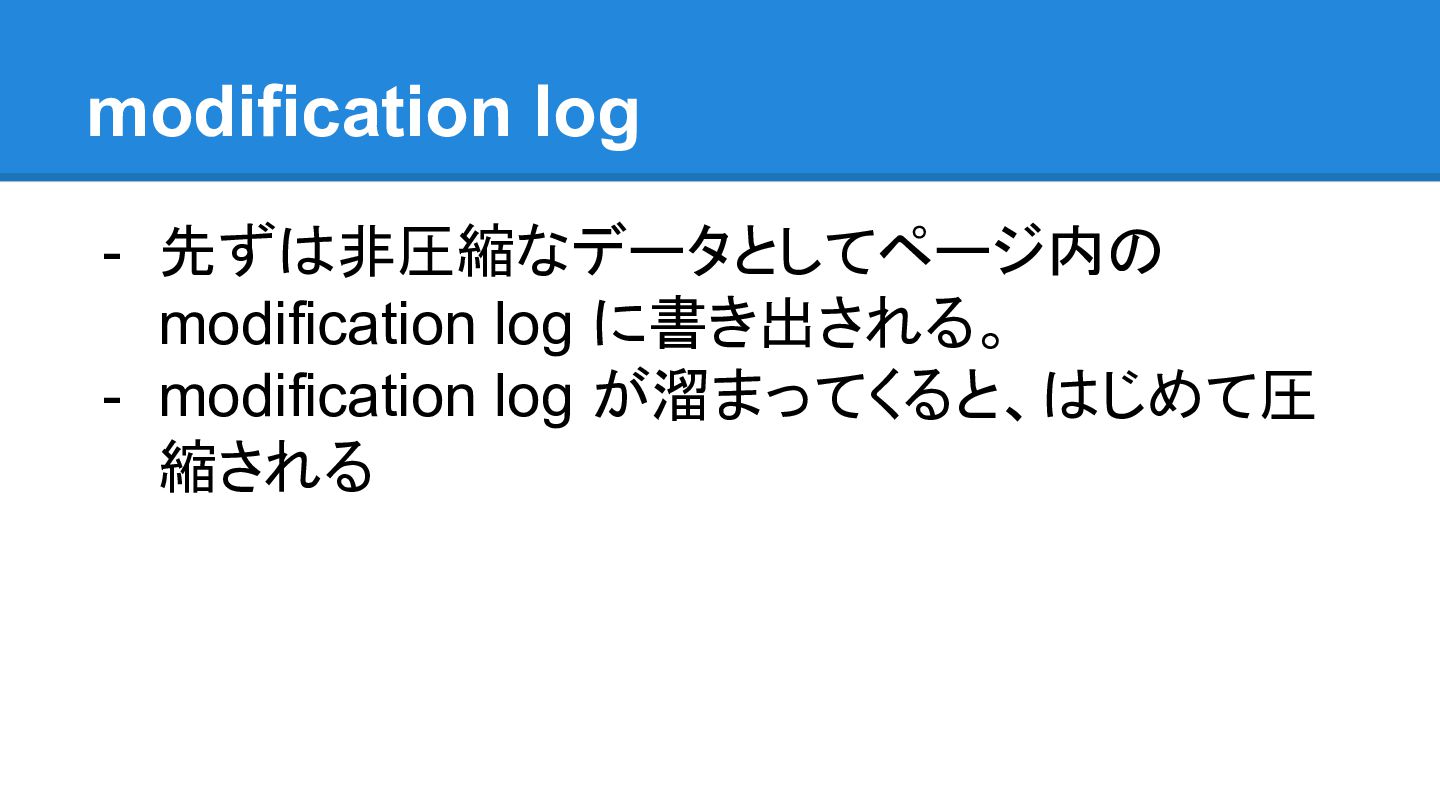

26. modification log - 先ずは非圧縮なデータとしてページ内の modification log に書き出される。 - modification log が溜まってくると、はじめて圧 縮される

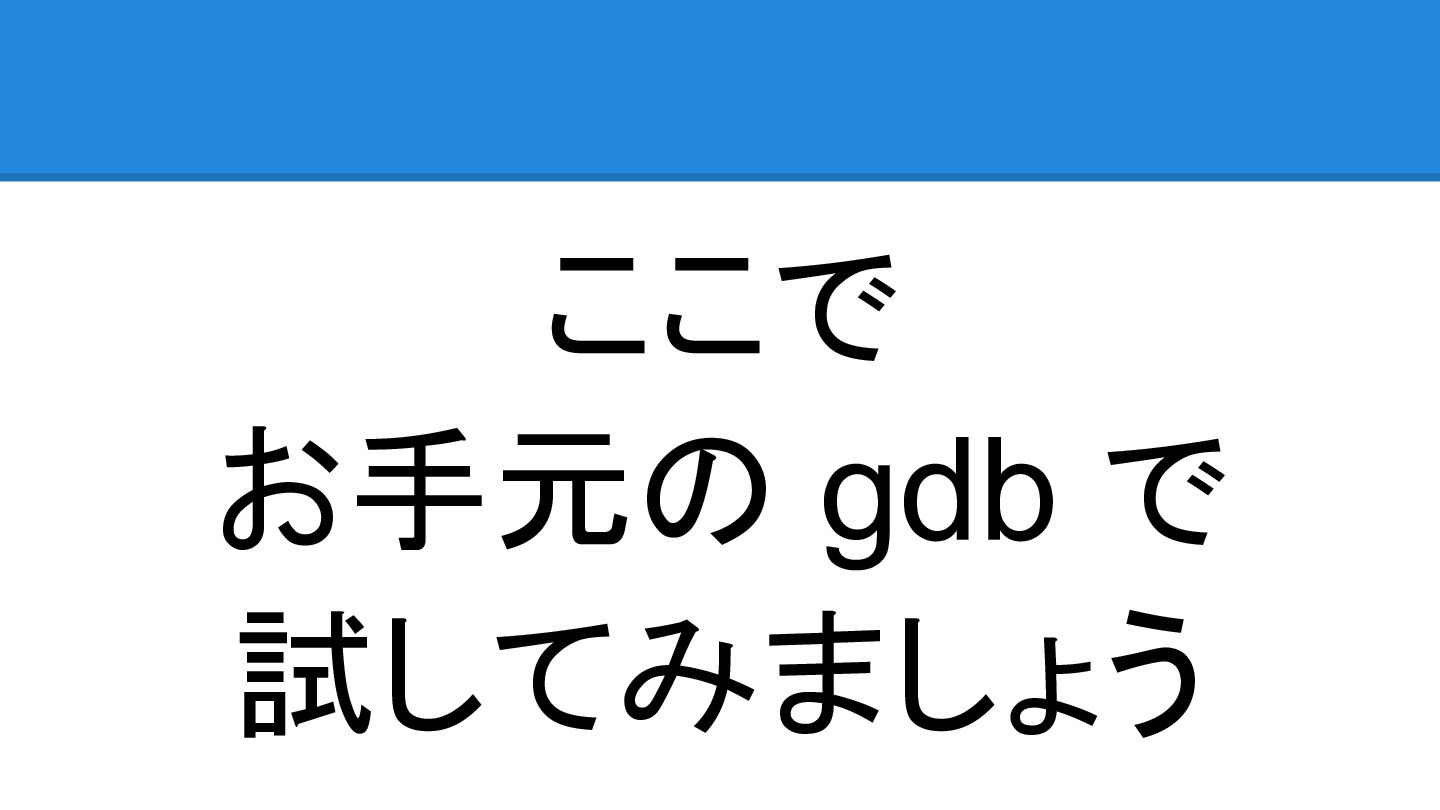

27. ここで お手元の gdb で 試してみましょう

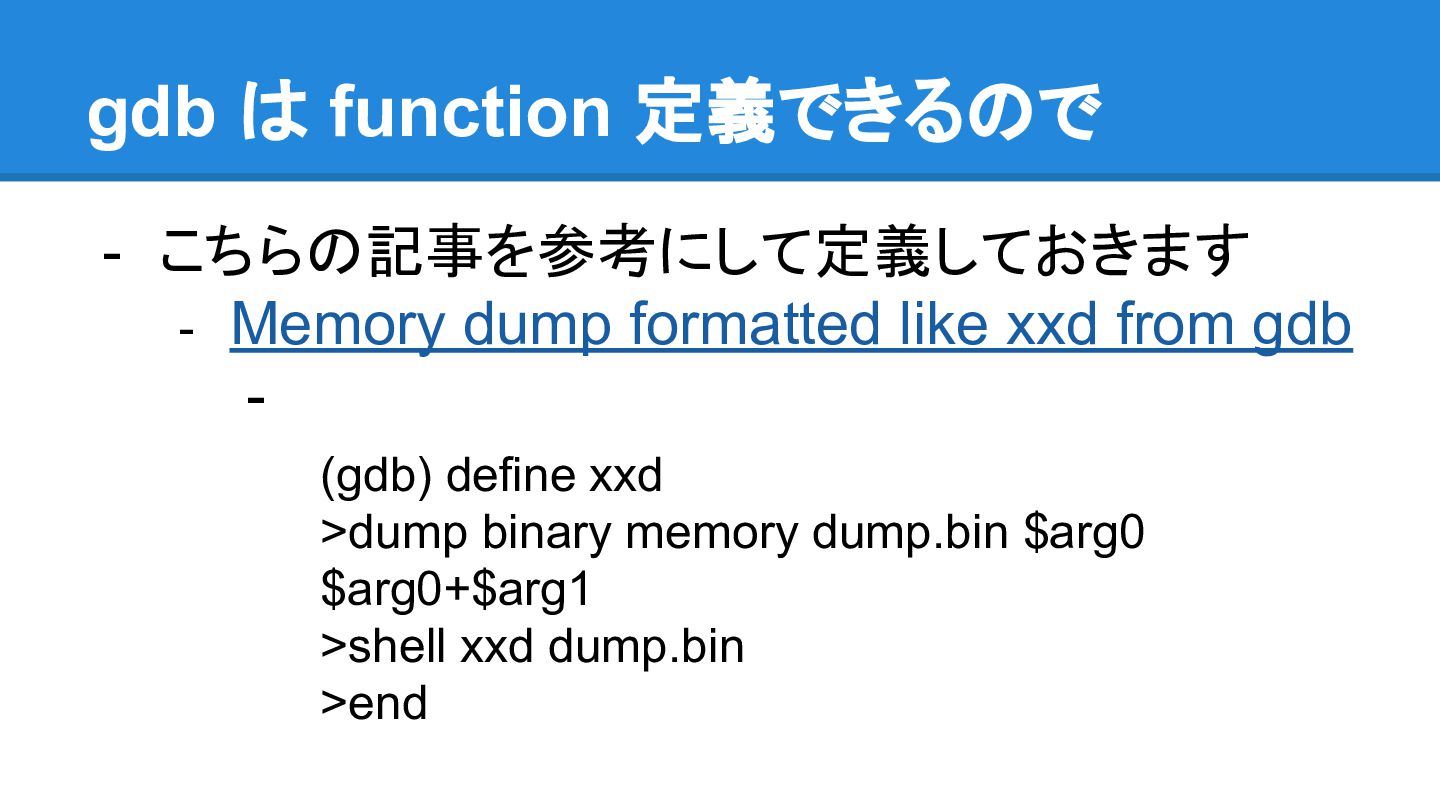

28. gdb は function 定義できるので - こちらの記事を参考にして定義しておきます - Memory dump formatted like xxd from gdb - (gdb) define xxd >dump binary memory dump.bin $arg0 $arg0+$arg1 >shell xxd dump.bin >end

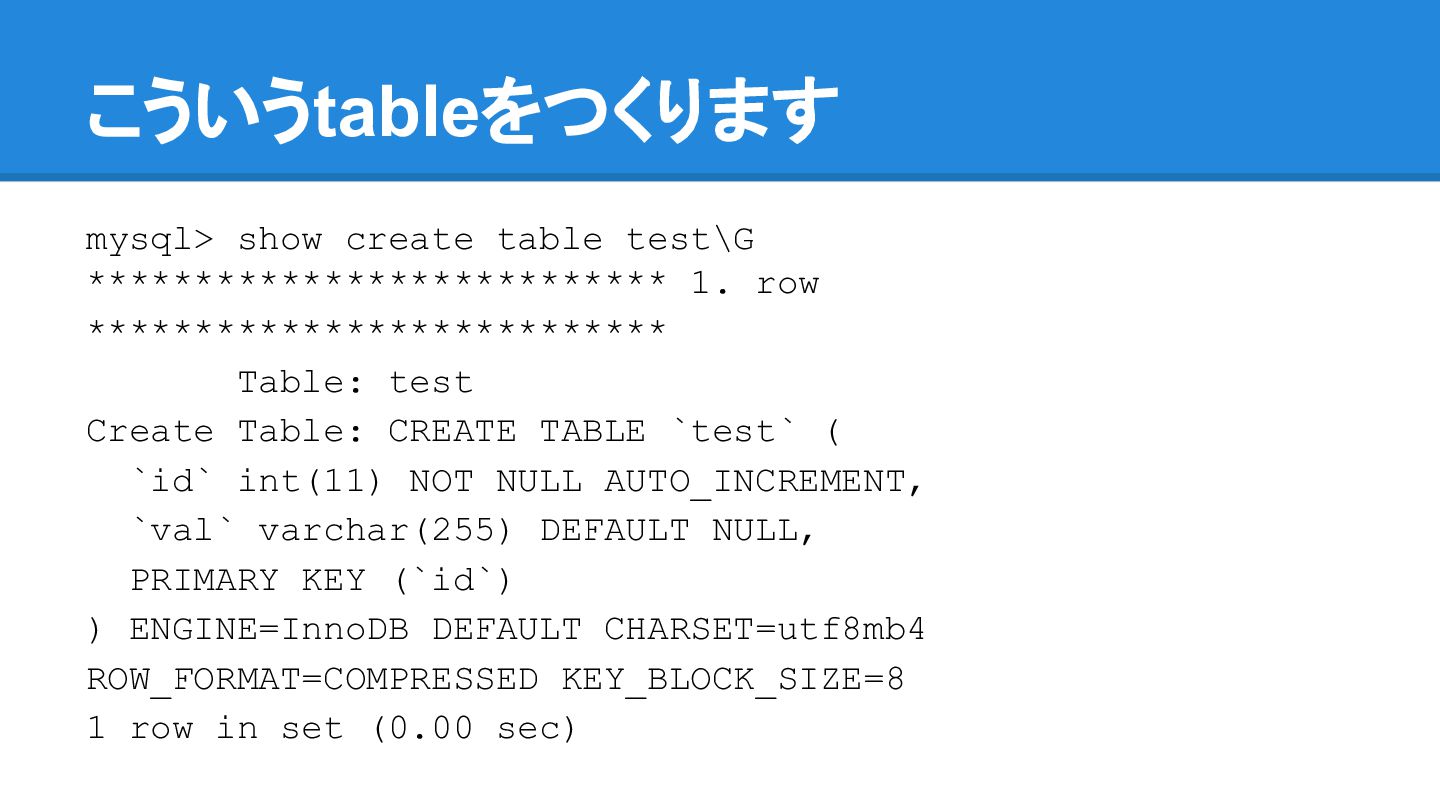

29. こういうtableをつくります mysql> show create table test\G *************************** 1. row *************************** Table: test Create Table: CREATE TABLE `test` ( `id` int(11) NOT NULL AUTO_INCREMENT, `val` varchar(255) DEFAULT NULL, PRIMARY KEY (`id`) ) ENGINE=InnoDB DEFAULT CHARSET=utf8mb4 ROW_FORMAT=COMPRESSED KEY_BLOCK_SIZE=8 1 row in set (0.00 sec)

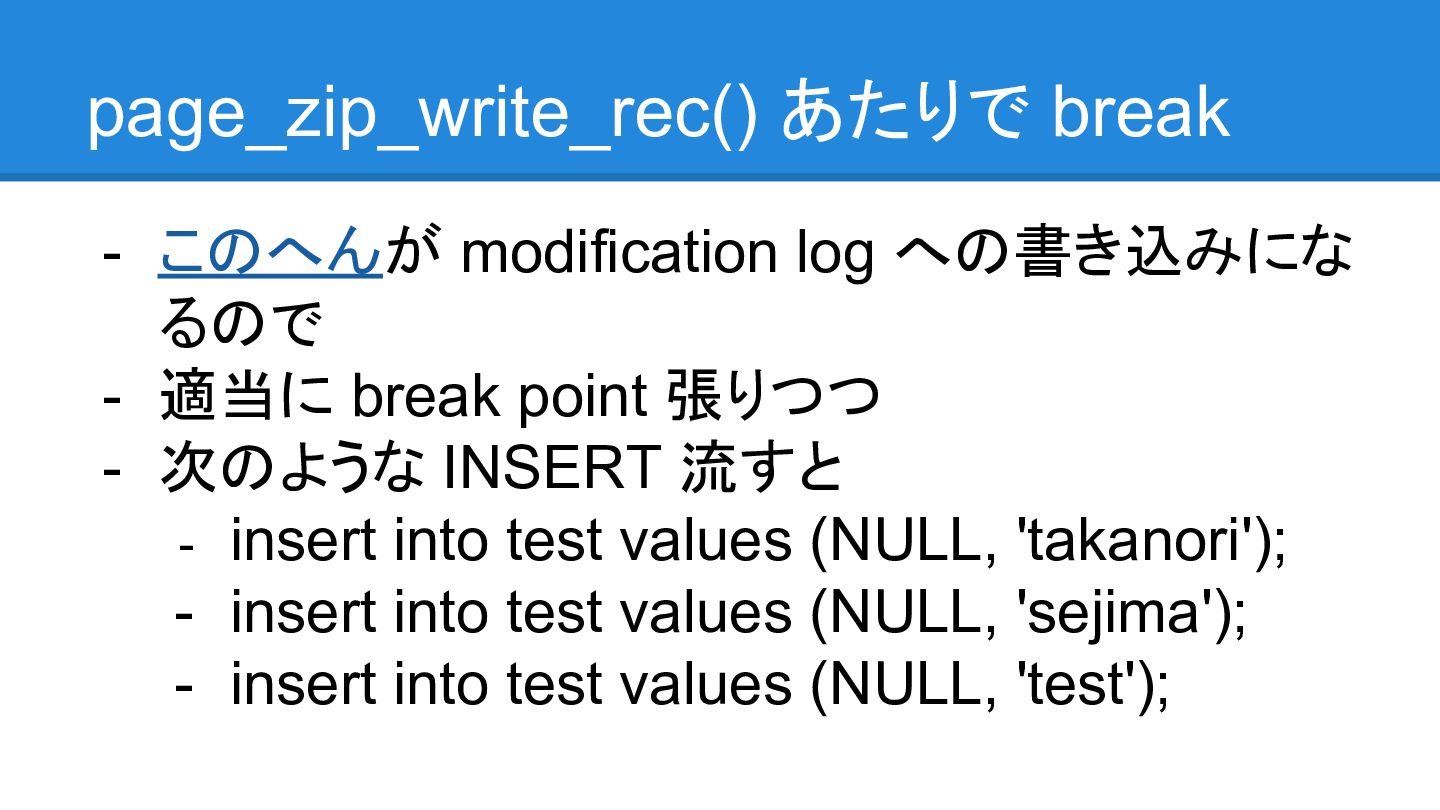

30. page_zip_write_rec() あたりで break - このへんが modification log への書き込みにな るので - 適当に break point 張りつつ - 次のような INSERT 流すと - insert into test values (NULL, 'takanori'); - insert into test values (NULL, 'sejima'); - insert into test values (NULL, 'test');

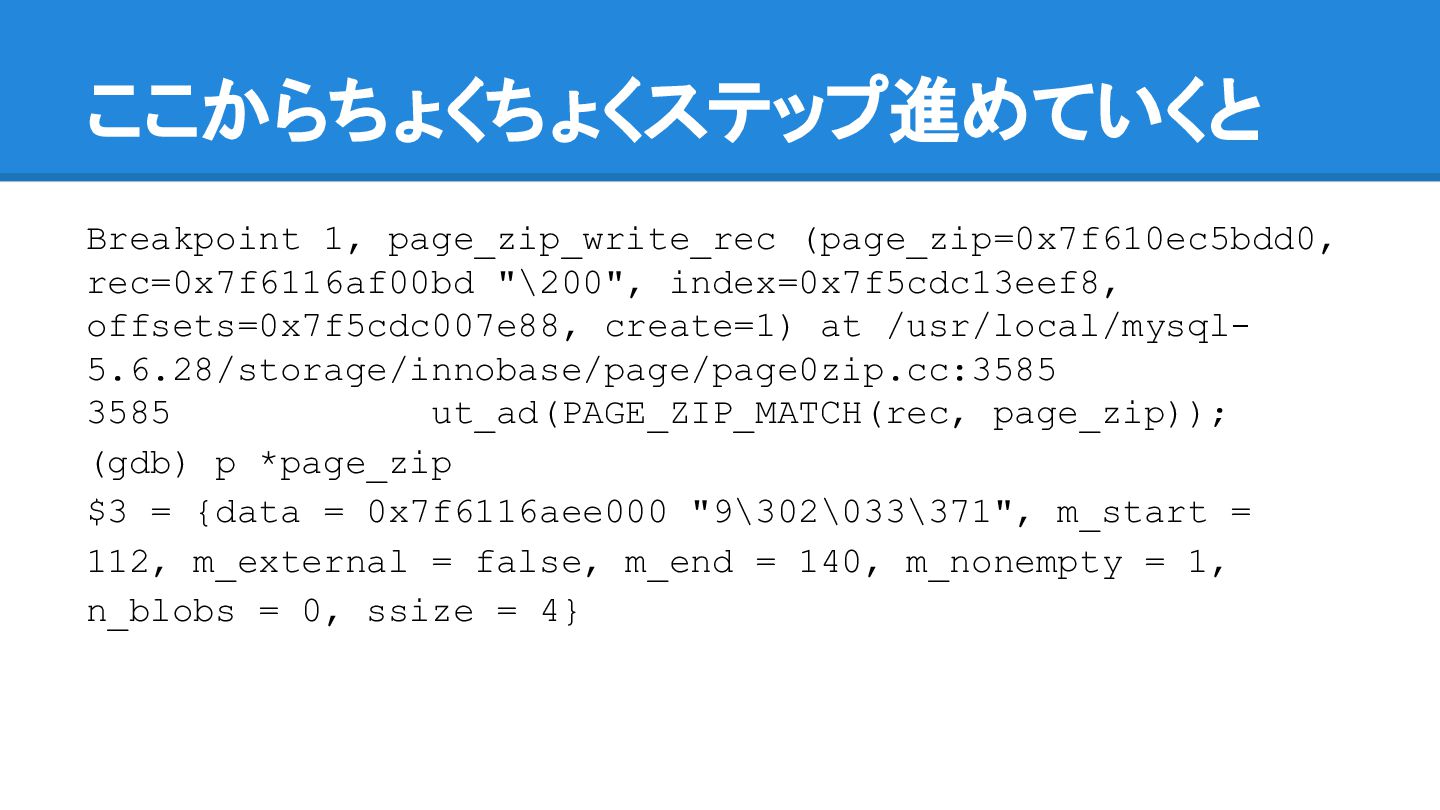

31. ここからちょくちょくステップ進めていくと Breakpoint 1, page_zip_write_rec (page_zip=0x7f610ec5bdd0, rec=0x7f6116af00bd "\200", index=0x7f5cdc13eef8, offsets=0x7f5cdc007e88, create=1) at /usr/local/mysql- 5.6.28/storage/innobase/page/page0zip.cc:3585 3585 ut_ad(PAGE_ZIP_MATCH(rec, page_zip)); (gdb) p *page_zip $3 = {data = 0x7f6116aee000 "9\302\033\371", m_start = 112, m_external = false, m_end = 140, m_nonempty = 1, n_blobs = 0, ssize = 4}

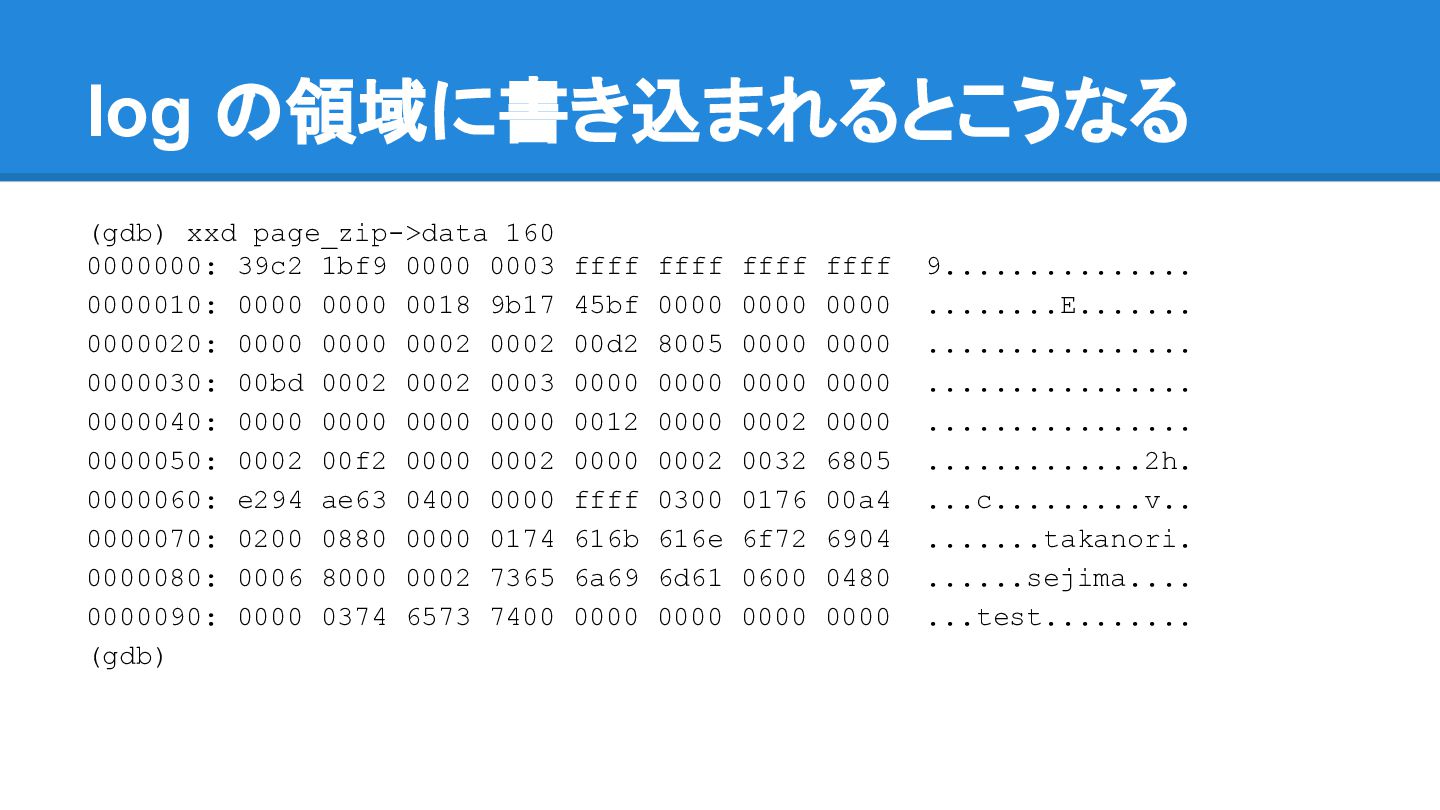

32. log の領域に書き込まれるとこうなる (gdb) xxd page_zip->data 160 0000000: 39c2 1bf9 0000 0003 ffff ffff ffff ffff 9............... 0000010: 0000 0000 0018 9b17 45bf 0000 0000 0000 ........E....... 0000020: 0000 0000 0002 0002 00d2 8005 0000 0000 ................ 0000030: 00bd 0002 0002 0003 0000 0000 0000 0000 ................ 0000040: 0000 0000 0000 0000 0012 0000 0002 0000 ................ 0000050: 0002 00f2 0000 0002 0000 0002 0032 6805 .............2h. 0000060: e294 ae63 0400 0000 ffff 0300 0176 00a4 ...c.........v.. 0000070: 0200 0880 0000 0174 616b 616e 6f72 6904 .......takanori. 0000080: 0006 8000 0002 7365 6a69 6d61 0600 0480 ......sejima.... 0000090: 0000 0374 6573 7400 0000 0000 0000 0000 ...test......... (gdb)

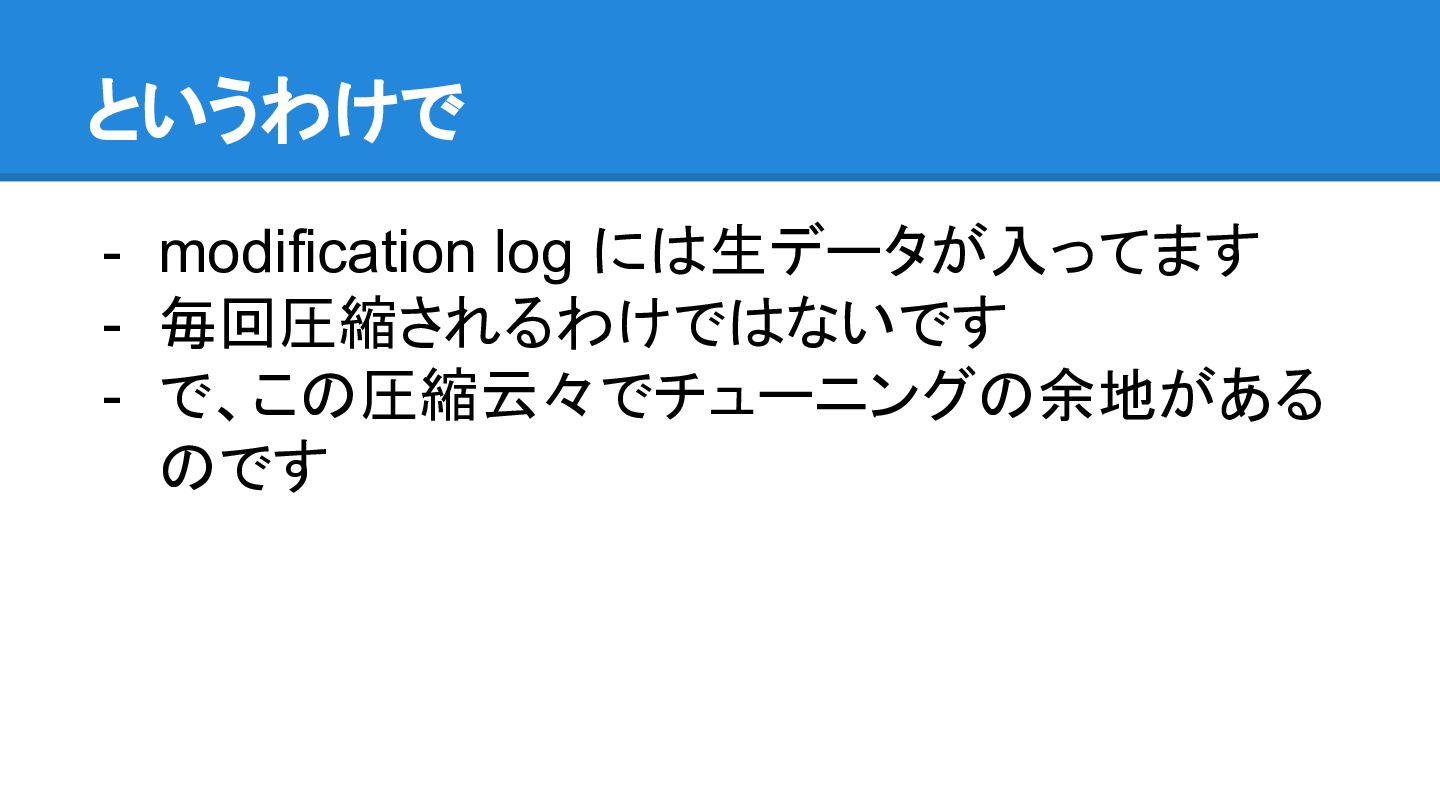

33. というわけで - modification log には生データが入ってます - 毎回圧縮されるわけではないです - で、この圧縮云々でチューニングの余地がある のです
34. MySQL5.6でmergeされたpatch - InnoDB Table Compression のヘビーユーザ である Facebook からの patch が、 5.6 で merge されました - InnoDBチームの昔のblogにまとめられていま す - InnoDB Compression Improvements in MySQL 5.6 - しかし

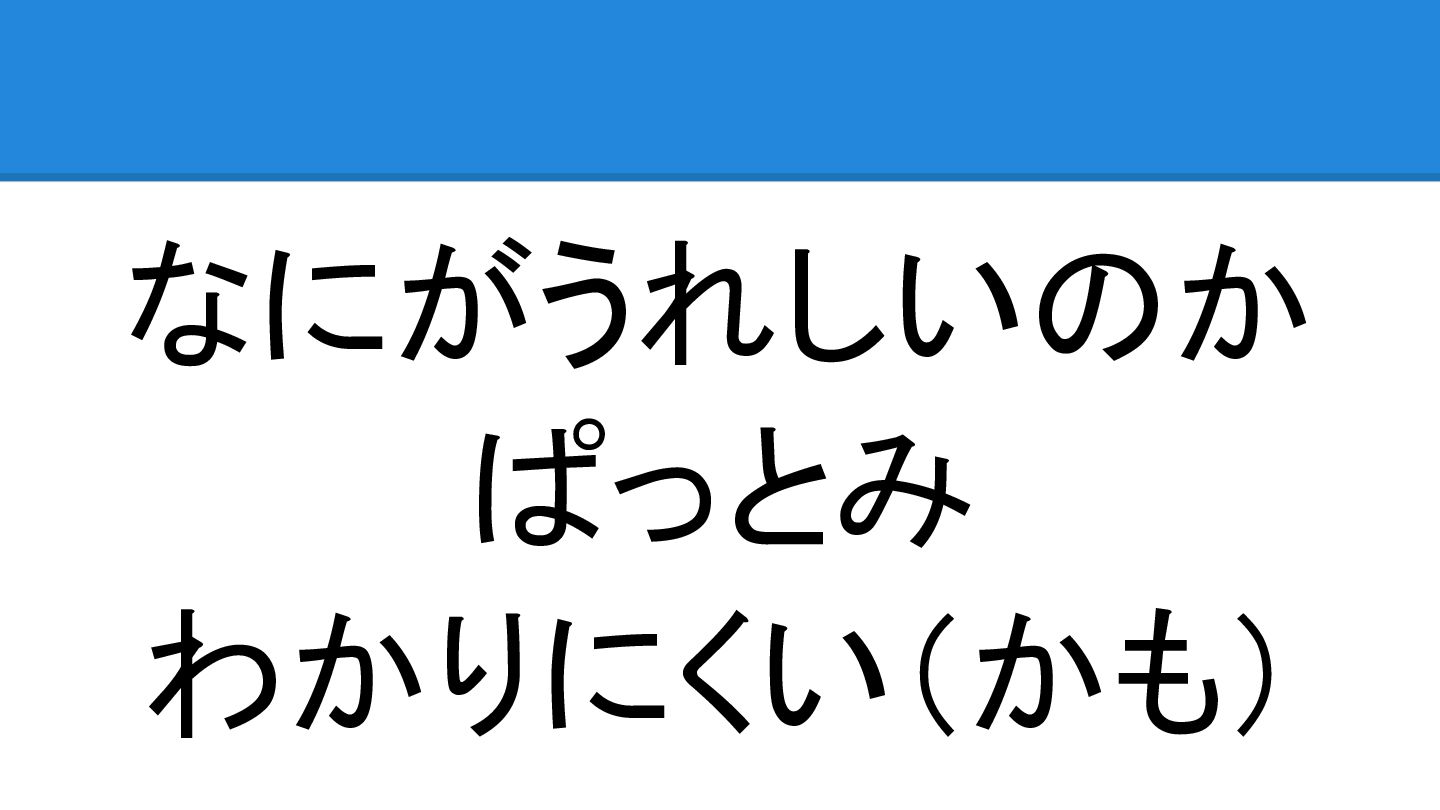

35. なにがうれしいのか ぱっとみ わかりにくい（かも）
36. 一つ一つ 見ていきましょう

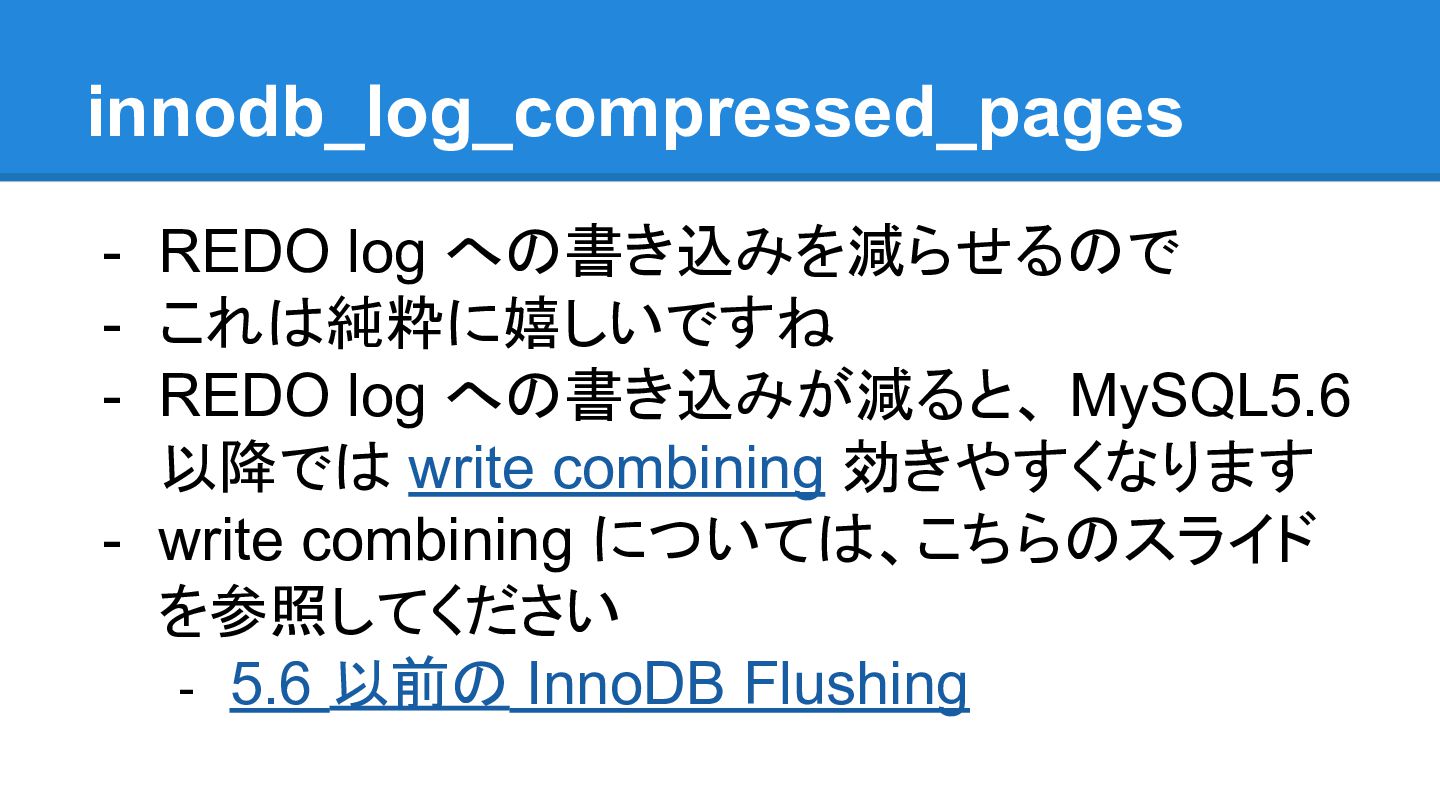

37. innodb_log_compressed_pages - REDO log への書き込みを減らせるので - これは純粋に嬉しいですね - REDO log への書き込みが減ると、 MySQL5.6 以降では write combining 効きやすくなります - write combining については、こちらのスライド を参照してください - 5.6 以前の InnoDB Flushing

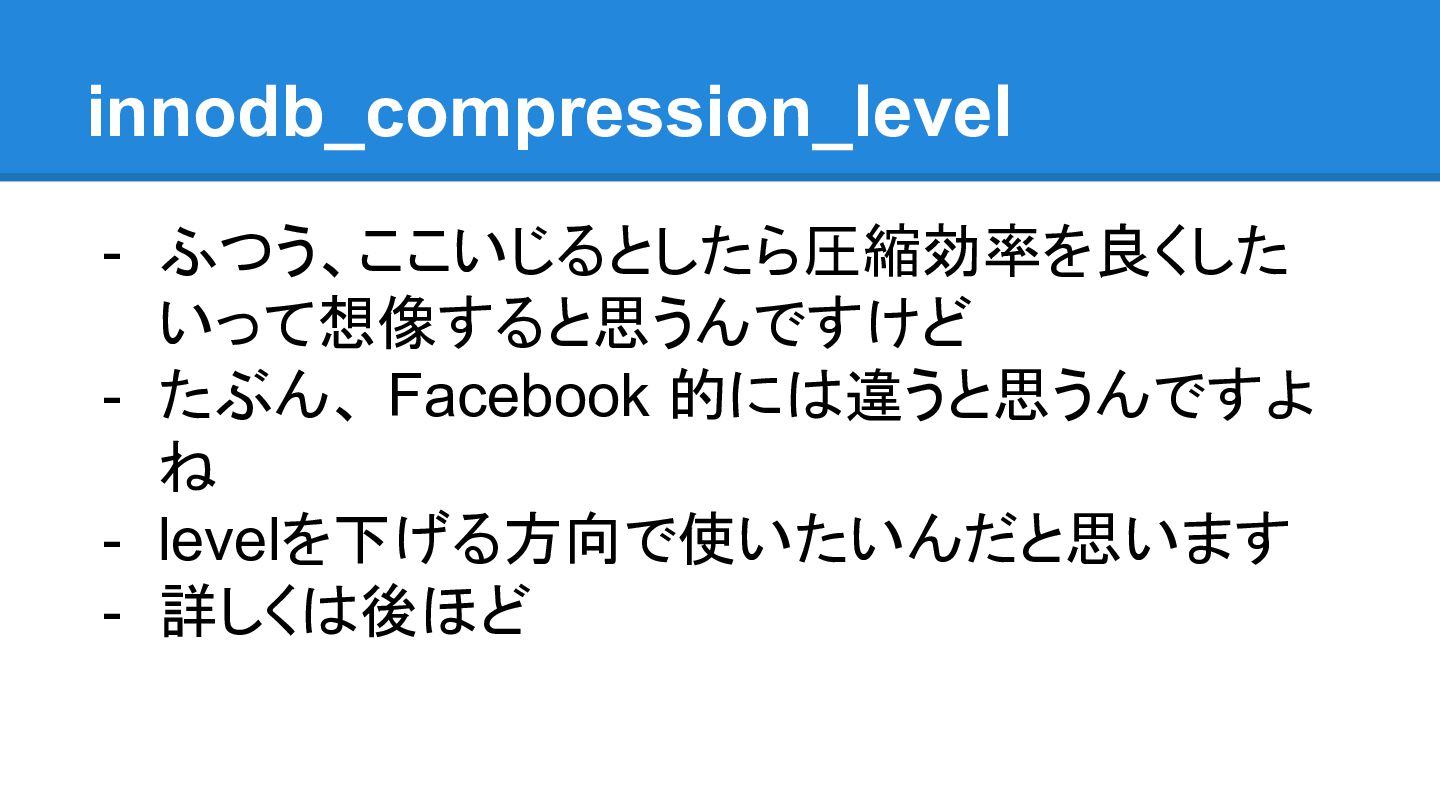

38. innodb_compression_level - ふつう、ここいじるとしたら圧縮効率を良くした いって想像すると思うんですけど - たぶん、 Facebook 的には違うと思うんですよ ね - levelを下げる方向で使いたいんだと思います - 詳しくは後ほど

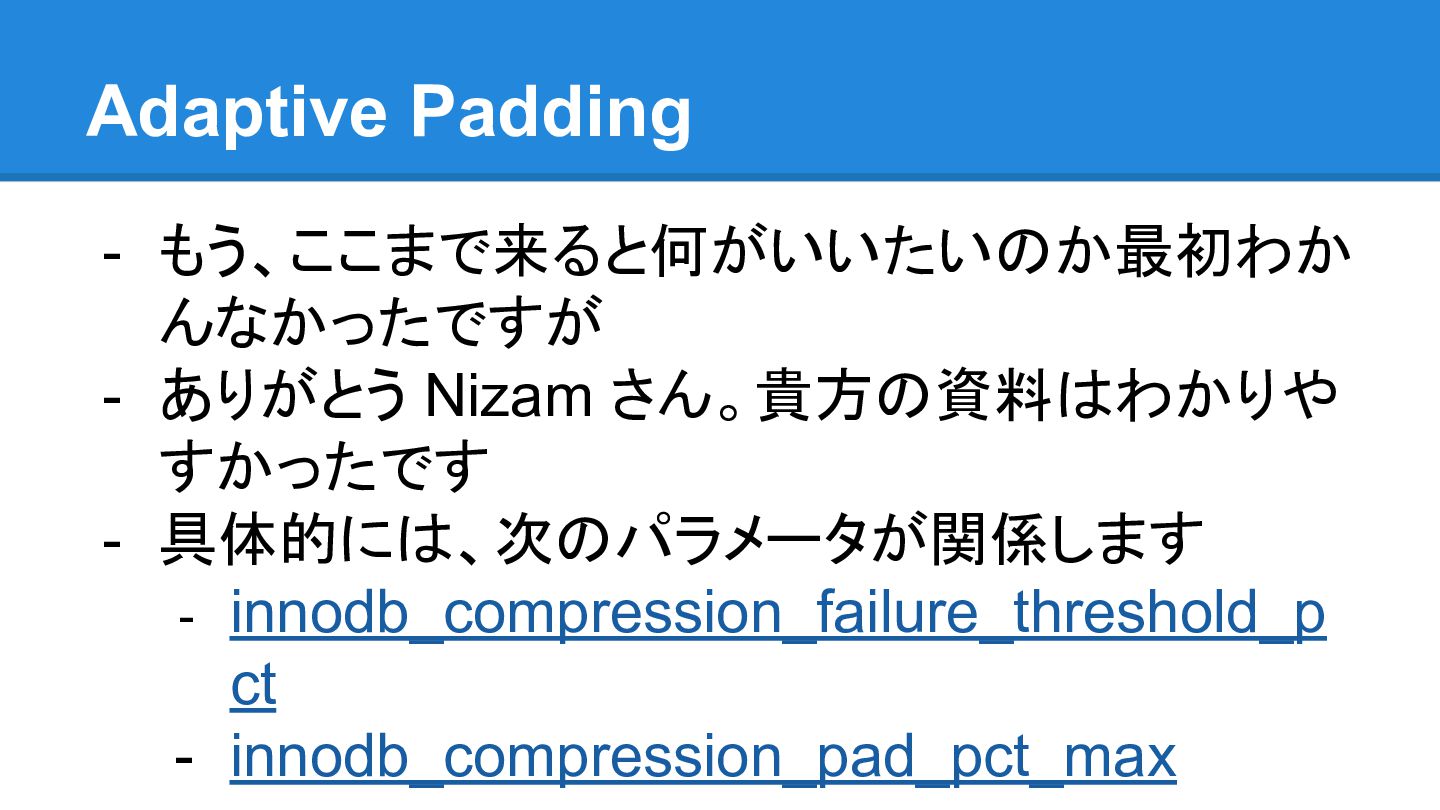

39. Adaptive Padding - もう、ここまで来ると何がいいたいのか最初わか んなかったですが - ありがとう Nizam さん。貴方の資料はわかりや すかったです - 具体的には、次のパラメータが関係します - innodb_compression_failure_threshold_p ct - innodb_compression_pad_pct_max
40. 結論から 先にいうと

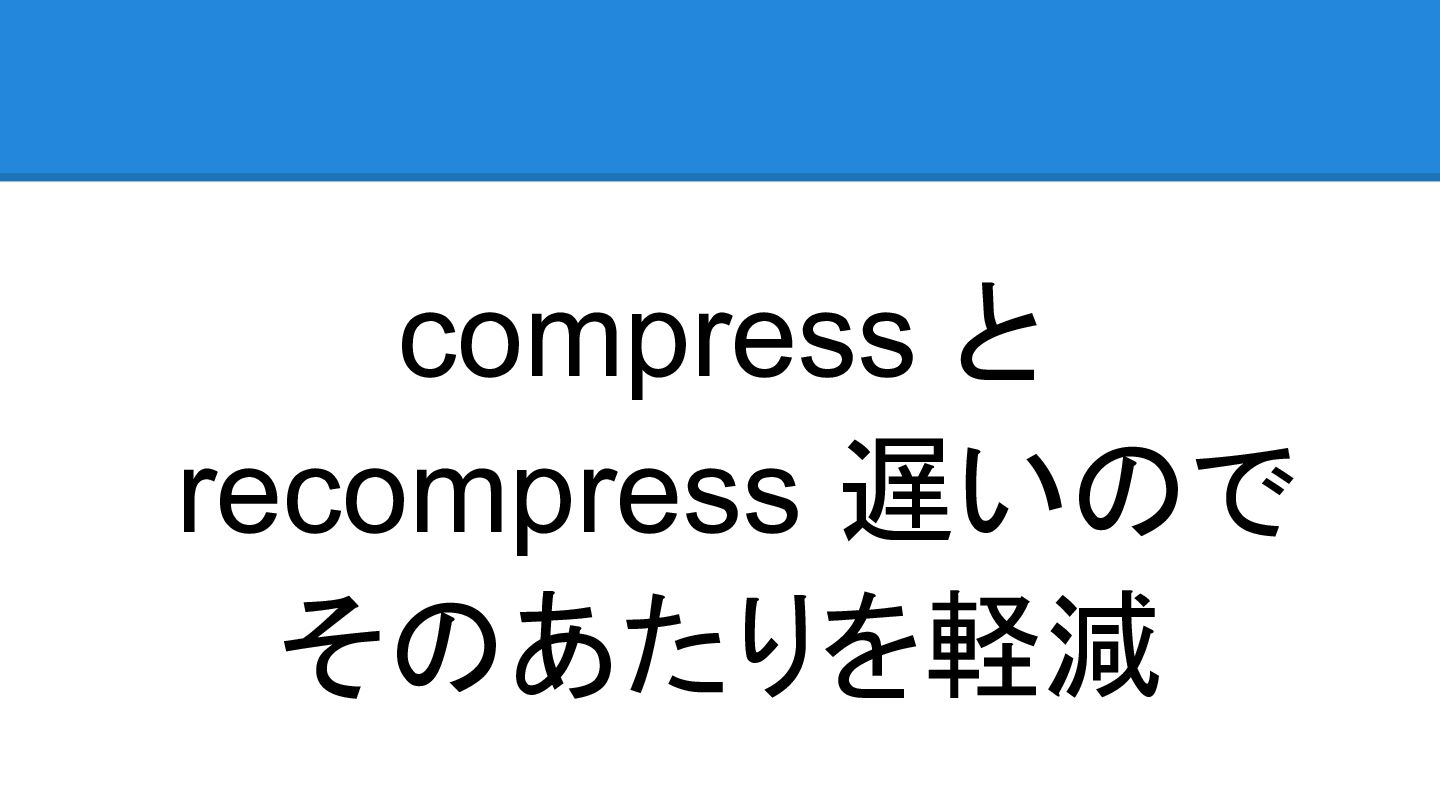

41. compress と recompress 遅いので そのあたりを軽減

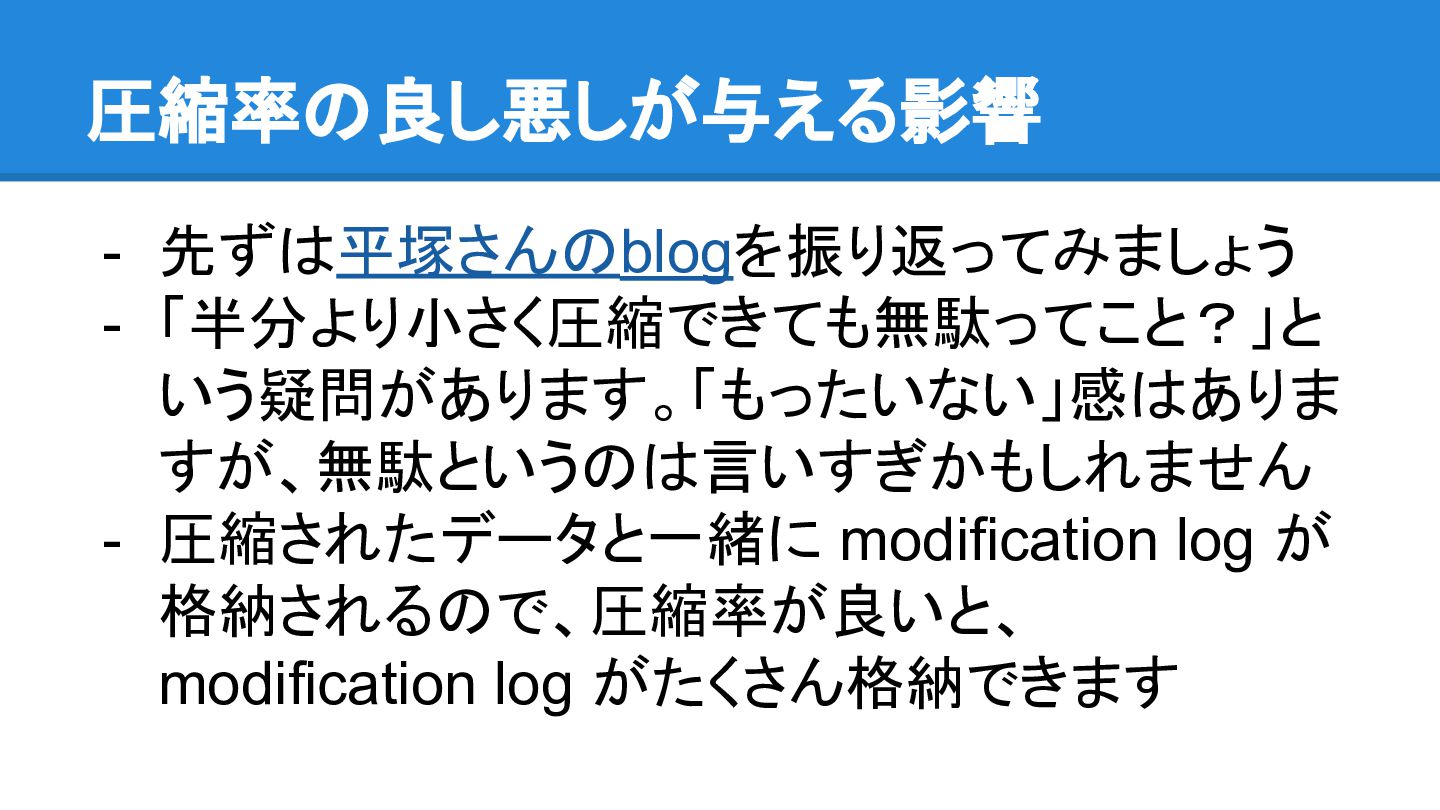

42. 圧縮率の良し悪しが与える影響 - 先ずは平塚さんのblogを振り返ってみましょう - 「半分より小さく圧縮できても無駄ってこと？」と いう疑問があります。「もったいない」感はありま すが、無駄というのは言いすぎかもしれません - 圧縮されたデータと一緒に modification log が 格納されるので、圧縮率が良いと、 modification log がたくさん格納できます

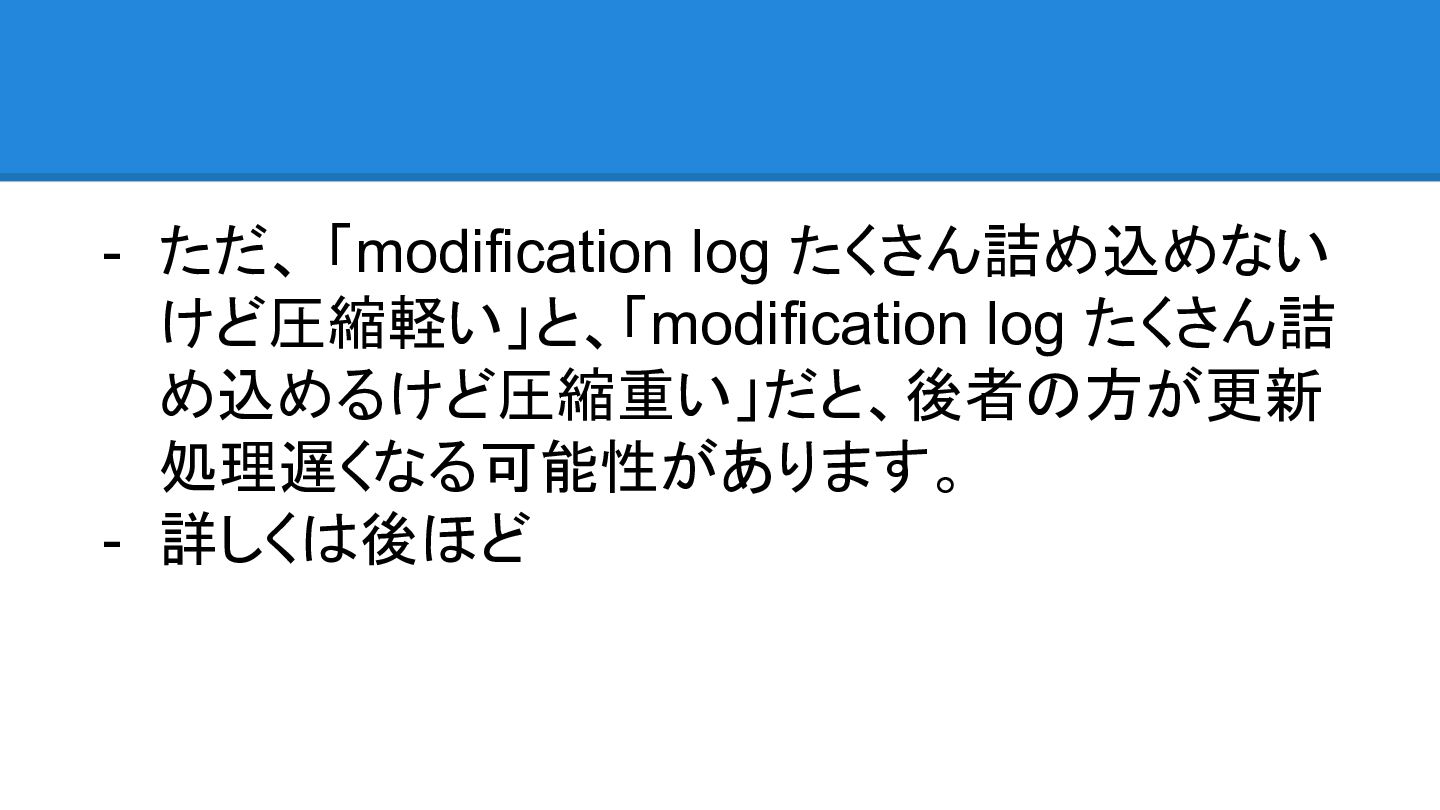

43. - ただ、 「modification log たくさん詰め込めない けど圧縮軽い」と、「modification log たくさん詰 め込めるけど圧縮重い」だと、後者の方が更新 処理遅くなる可能性があります。 - 詳しくは後ほど

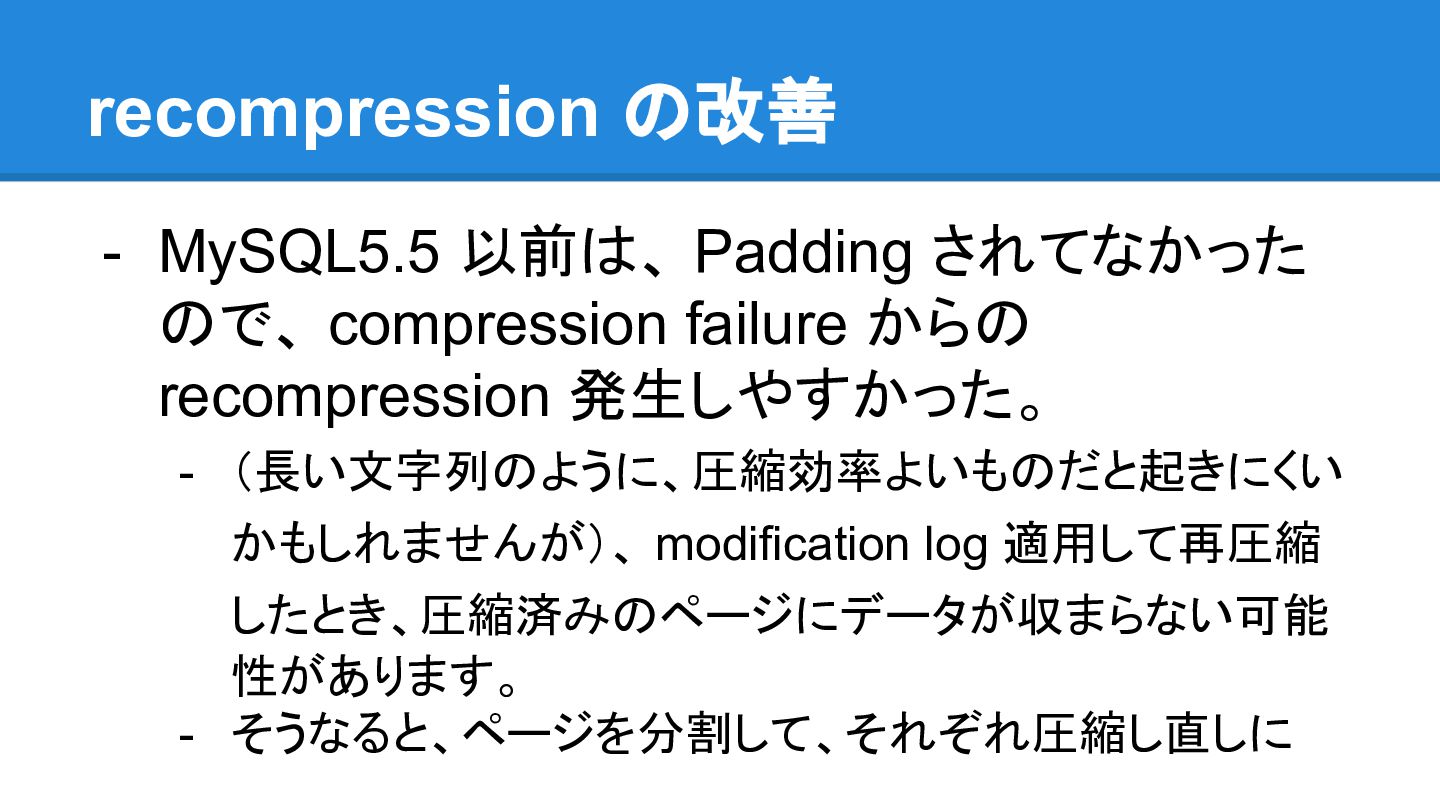

44. recompression の改善 - MySQL5.5 以前は、 Padding されてなかった ので、 compression failure からの recompression 発生しやすかった。 - （長い文字列のように、圧縮効率よいものだと起きにくい かもしれませんが）、 modification log 適用して再圧縮 したとき、圧縮済みのページにデータが収まらない可能 性があります。 - そうなると、ページを分割して、それぞれ圧縮し直しに

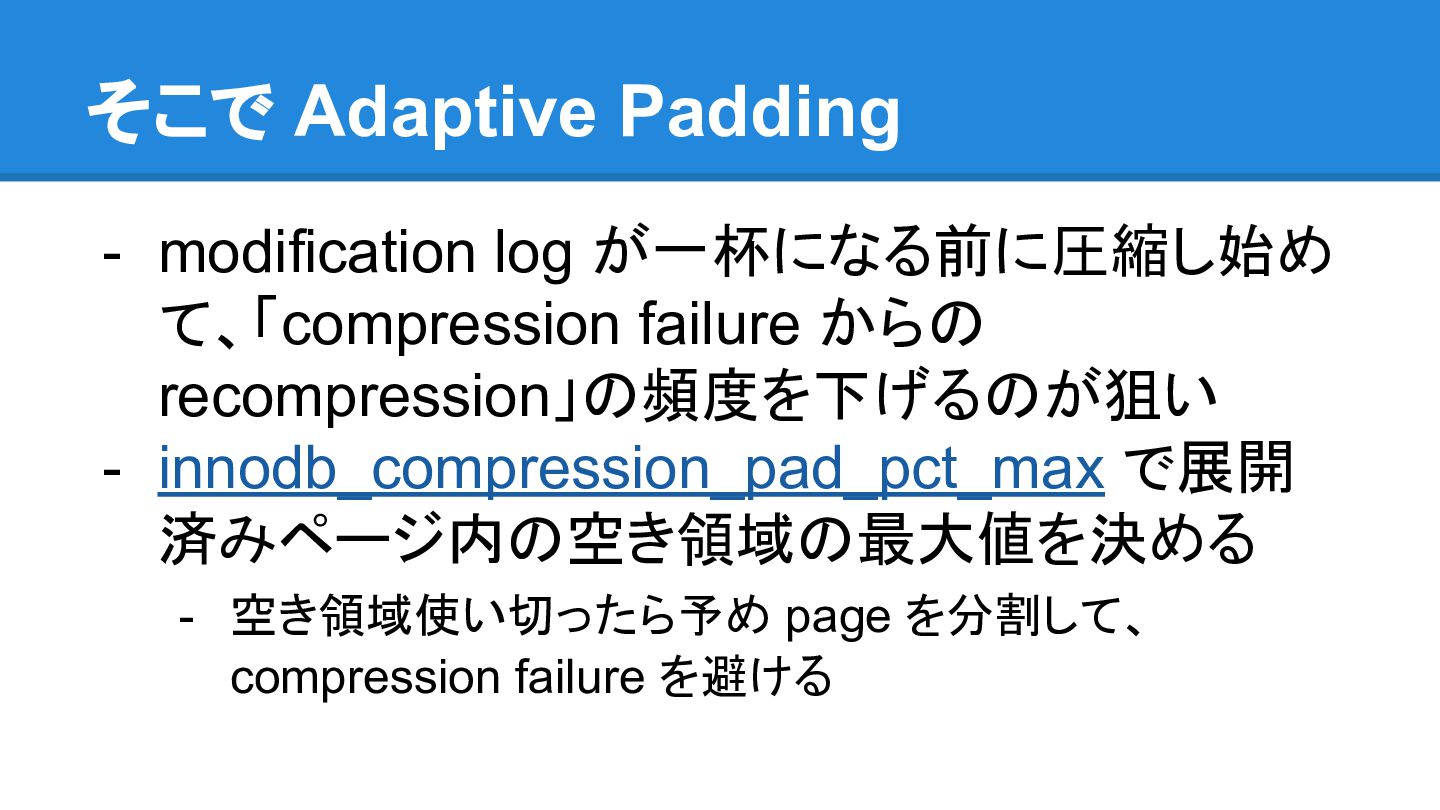

45. そこで Adaptive Padding - modification log が一杯になる前に圧縮し始め て、「compression failure からの recompression」の頻度を下げるのが狙い - innodb_compression_pad_pct_max で展開 済みページ内の空き領域の最大値を決める - 空き領域使い切ったら予め page を分割して、 compression failure を避ける

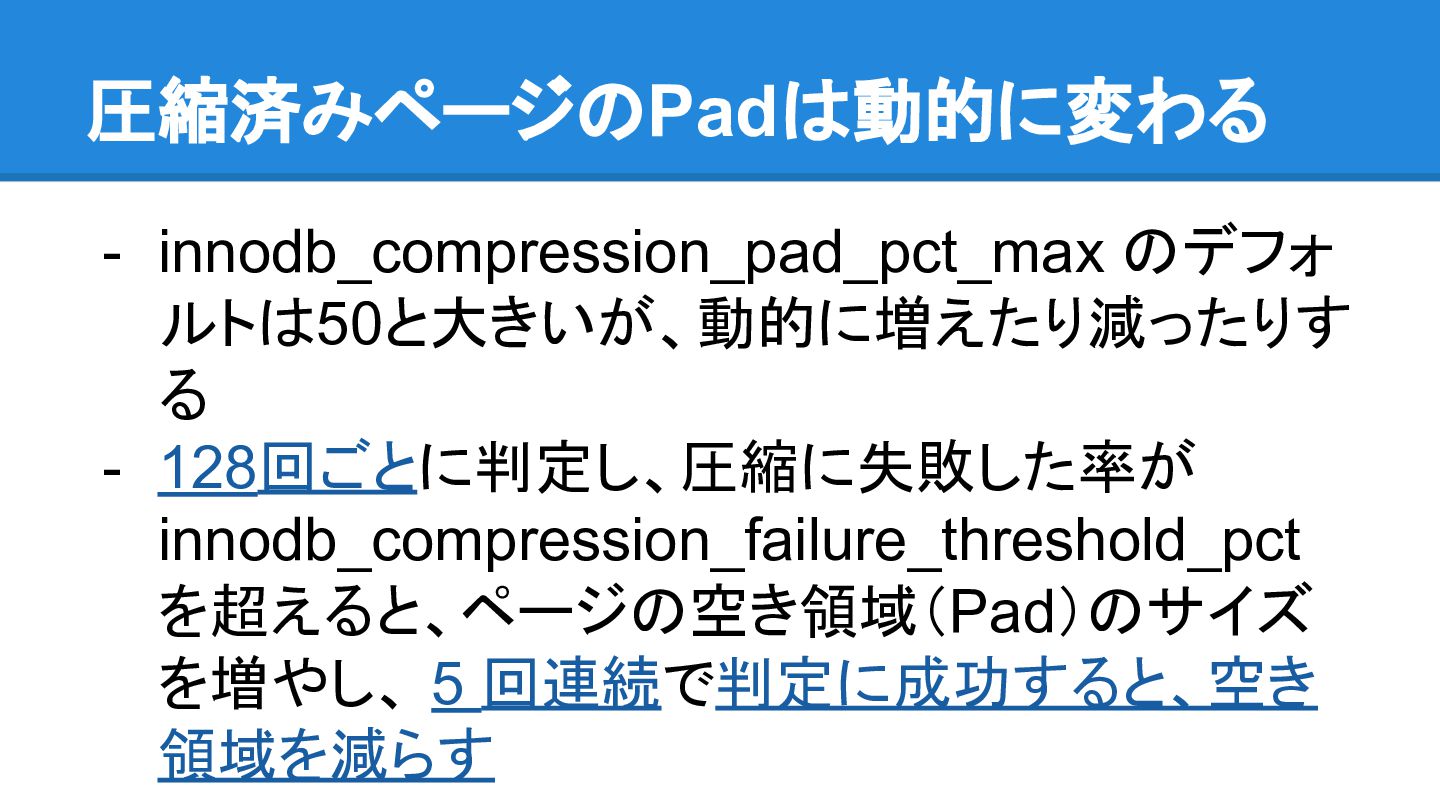

46. 圧縮済みページのPadは動的に変わる - innodb_compression_pad_pct_max のデフォ ルトは50と大きいが、動的に増えたり減ったりす る - 128回ごとに判定し、圧縮に失敗した率が innodb_compression_failure_threshold_pct を超えると、ページの空き領域（Pad）のサイズ を増やし、 5 回連続で判定に成功すると、空き 領域を減らす
47. このへんの挙動は - 詳細が気になる人は、 dict_index_zip_pad_update() や dict_index_zip_pad_optimal_page_size() あ たりを読んでいただけばよいのでは

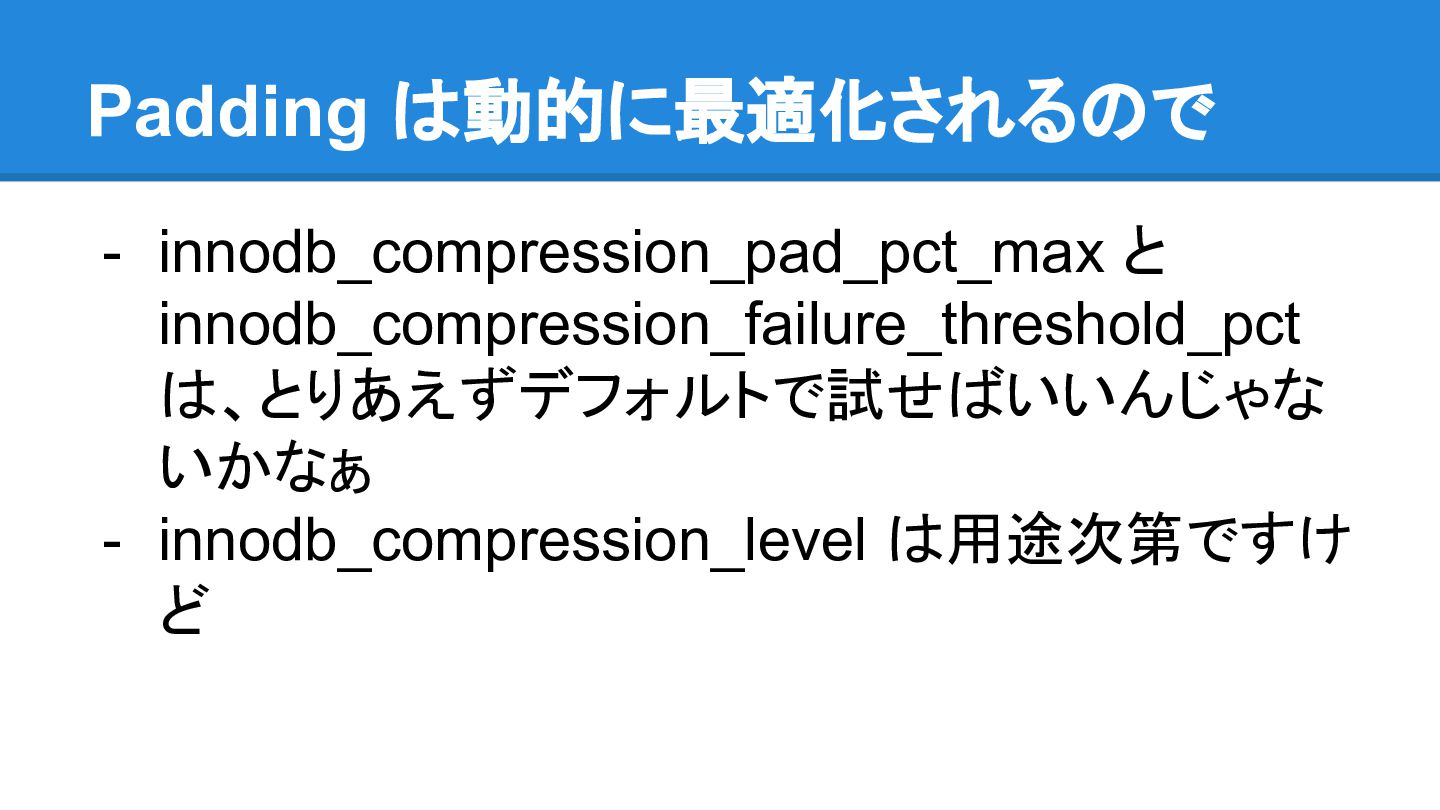

48. Padding は動的に最適化されるので - innodb_compression_pad_pct_max と innodb_compression_failure_threshold_pct は、とりあえずデフォルトで試せばいいんじゃな いかなぁ - innodb_compression_level は用途次第ですけ ど

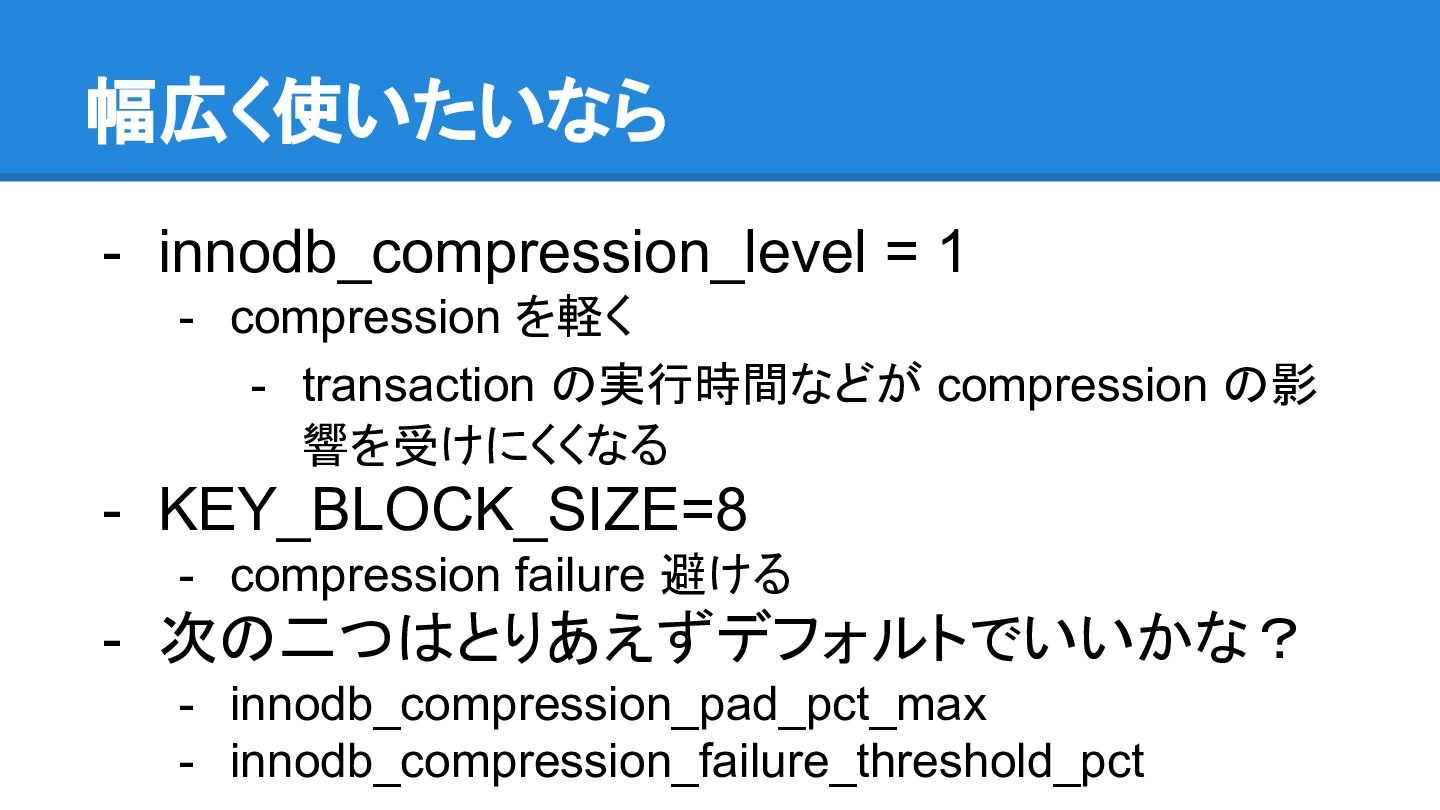

49. 幅広く使いたいなら - innodb_compression_level = 1 - compression を軽く - transaction の実行時間などが compression の影 響を受けにくくなる - KEY_BLOCK_SIZE=8 - compression failure 避ける - 次の二つはとりあえずデフォルトでいいかな？ - innodb_compression_pad_pct_max - innodb_compression_failure_threshold_pct

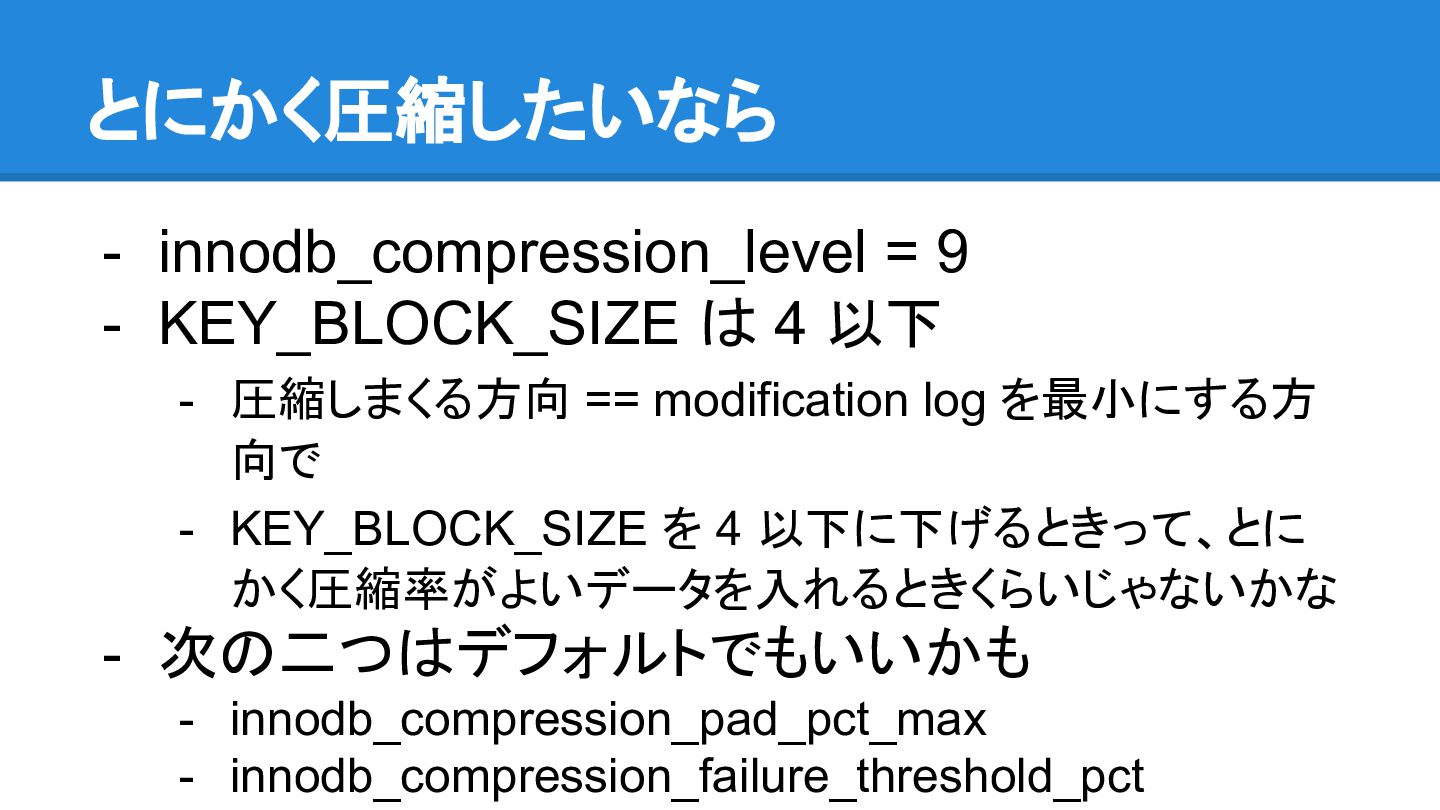

50. とにかく圧縮したいなら - innodb_compression_level = 9 - KEY_BLOCK_SIZE は 4 以下 - 圧縮しまくる方向 == modification log を最小にする方 向で - KEY_BLOCK_SIZE を 4 以下に下げるときって、とに かく圧縮率がよいデータを入れるときくらいじゃないかな - 次の二つはデフォルトでもいいかも - innodb_compression_pad_pct_max - innodb_compression_failure_threshold_pct

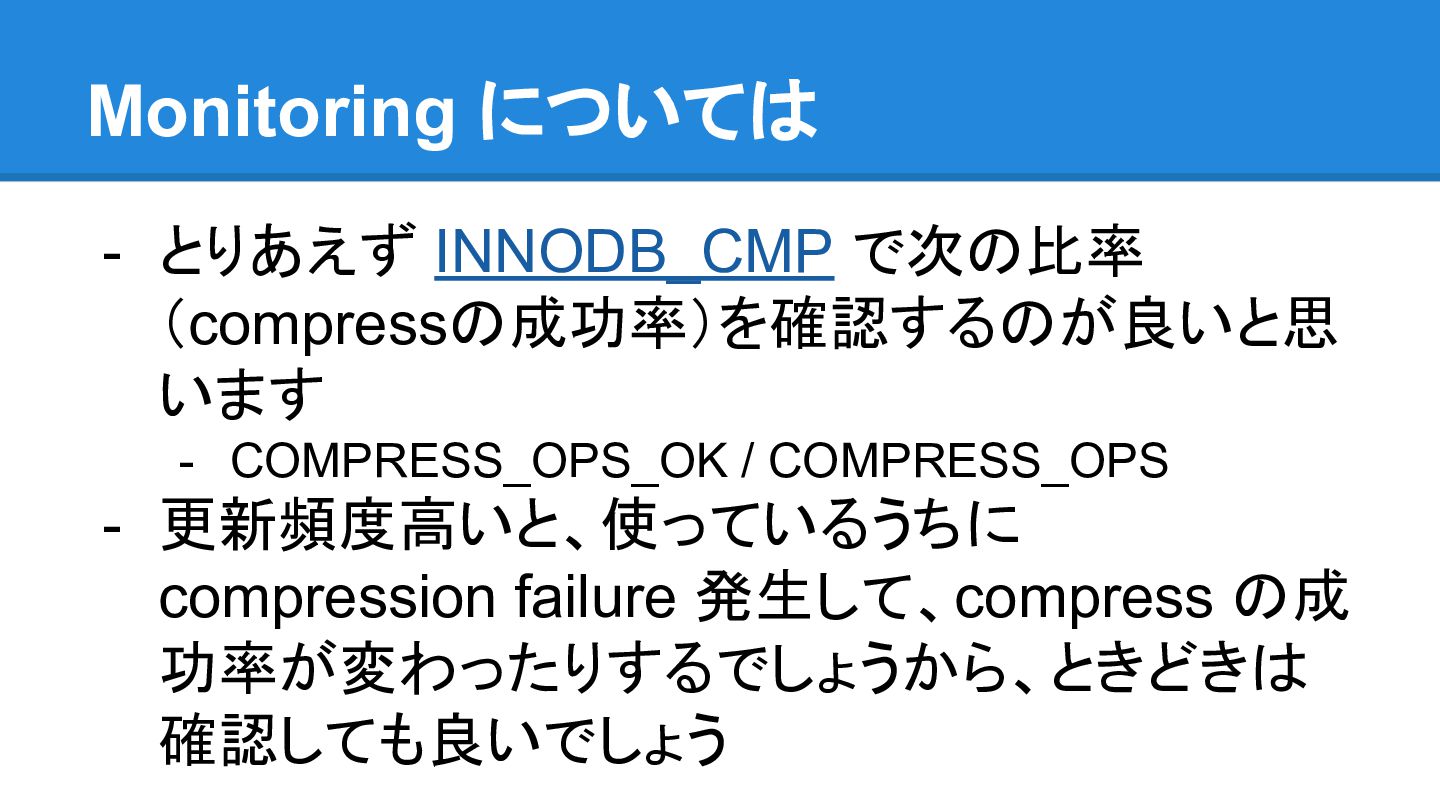

51. - とりあえず INNODB_CMP で次の比率 （compressの成功率）を確認するのが良いと思 います - COMPRESS_OPS_OK / COMPRESS_OPS - 更新頻度高いと、使っているうちに compression failure 発生して、compress の成 功率が変わったりするでしょうから、ときどきは 確認しても良いでしょう Monitoring については

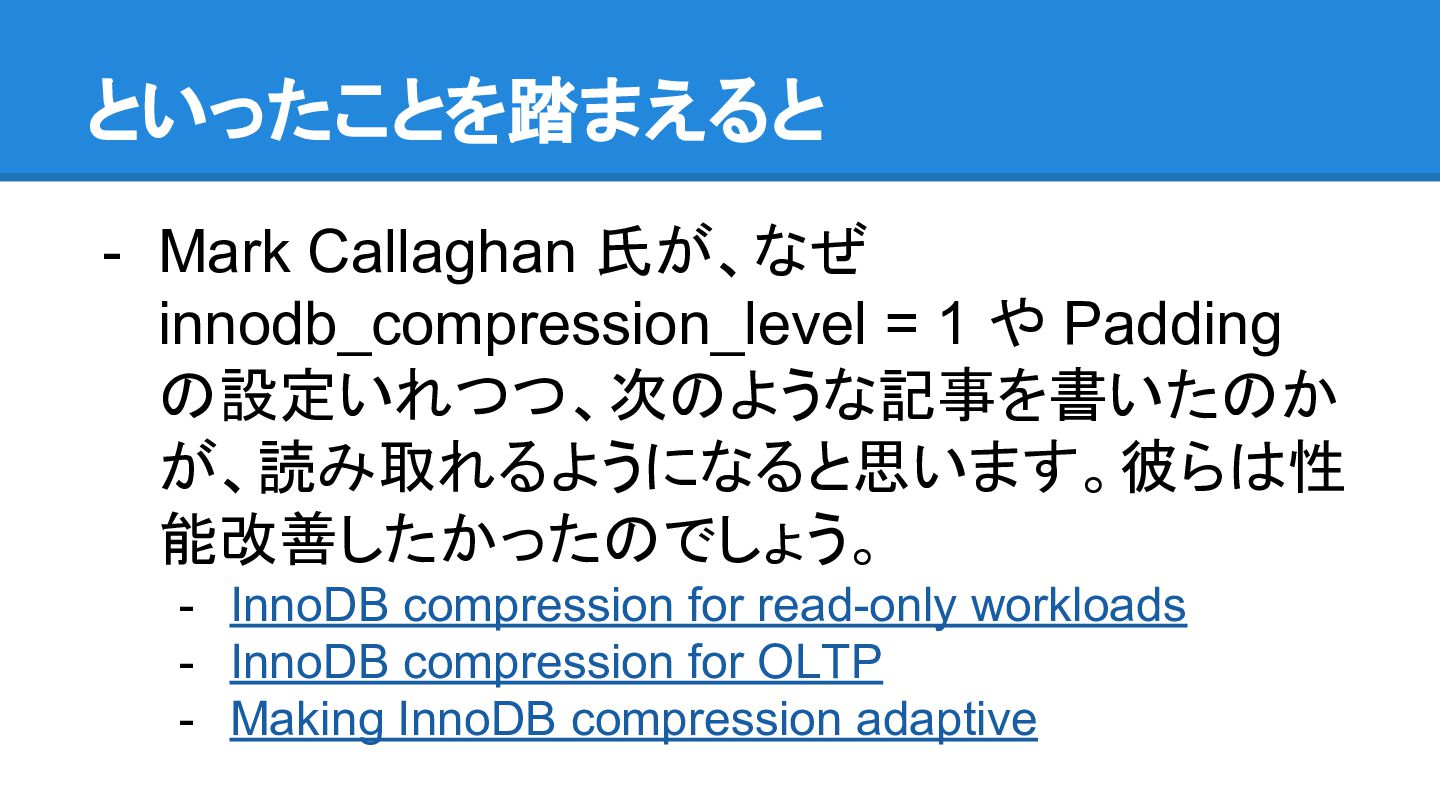

52. といったことを踏まえると - Mark Callaghan 氏が、なぜ innodb_compression_level = 1 や Padding の設定いれつつ、次のような記事を書いたのか が、読み取れるようになると思います。彼らは性 能改善したかったのでしょう。 - InnoDB compression for read-only workloads - InnoDB compression for OLTP - Making InnoDB compression adaptive

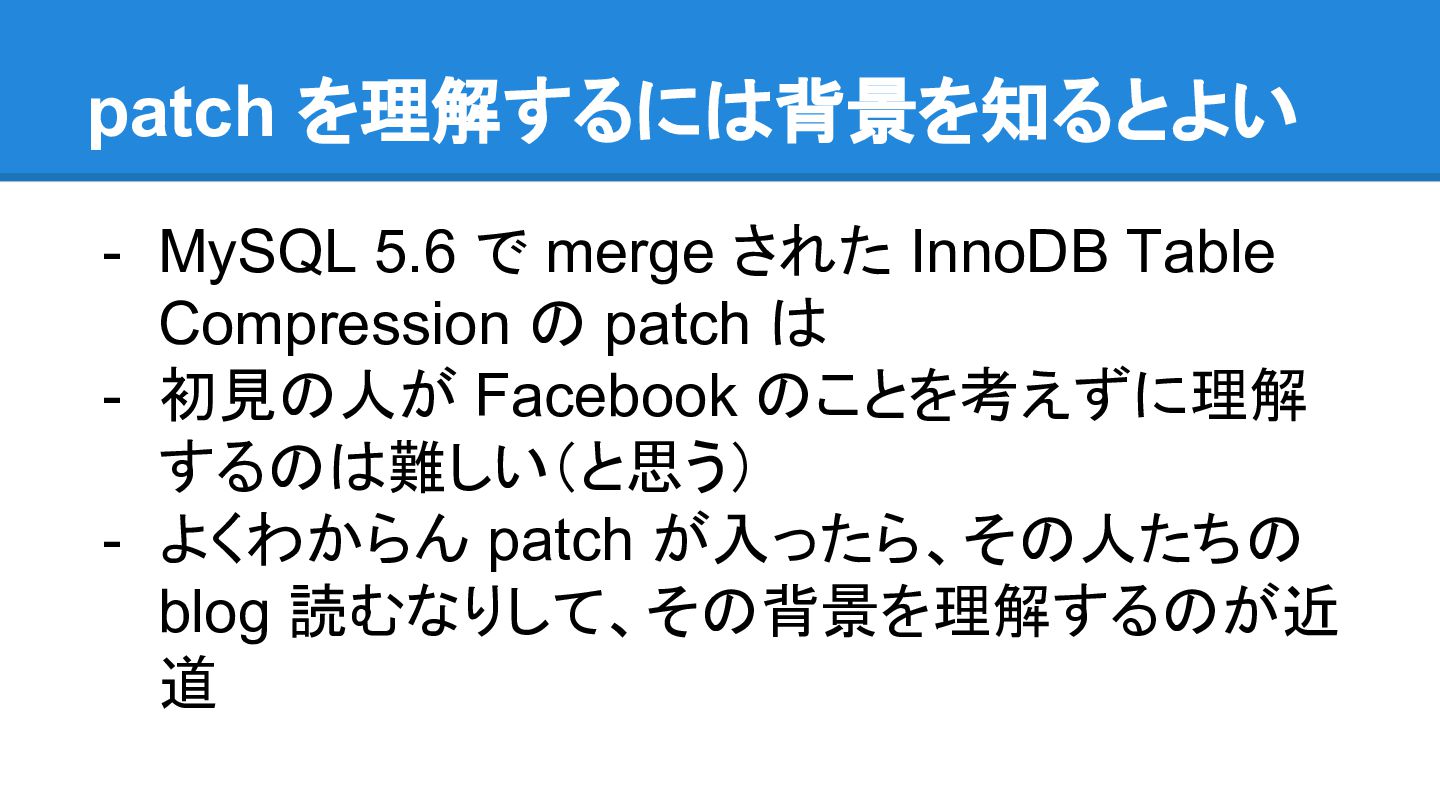

53. patch を理解するには背景を知るとよい - MySQL 5.6 で merge された InnoDB Table Compression の patch は - 初見の人が Facebook のことを考えずに理解 するのは難しい（と思う） - よくわからん patch が入ったら、その人たちの blog 読むなりして、その背景を理解するのが近 道
54. InnoDB Table Compression の弱点 - わりと複雑。初見でヒント無しでパラメータ チューニングまで理解するのは難しい - コード追いかけるのもだいぶめんどくさい - buffer pool 上に圧縮済みページと展開済み ページとを持つので、メモリをけっこう使う

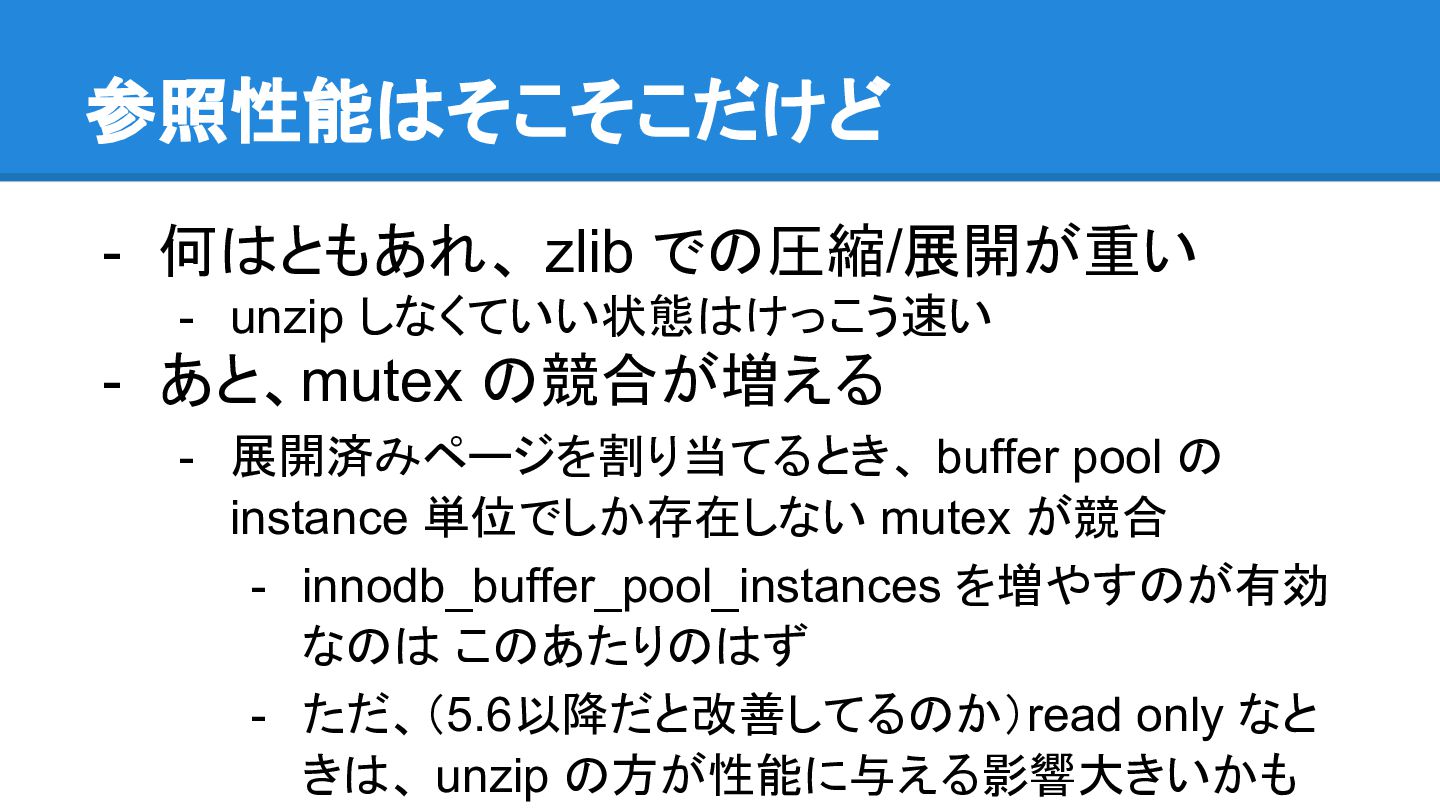

55. 参照性能はそこそこだけど - 何はともあれ、 zlib での圧縮/展開が重い - unzip しなくていい状態はけっこう速い - あと、mutex の競合が増える - 展開済みページを割り当てるとき、 buffer pool の instance 単位でしか存在しない mutex が競合 - innodb_buffer_pool_instances を増やすのが有効 なのは このあたりのはず - ただ、（5.6以降だと改善してるのか）read only なと きは、 unzip の方が性能に与える影響大きいかも

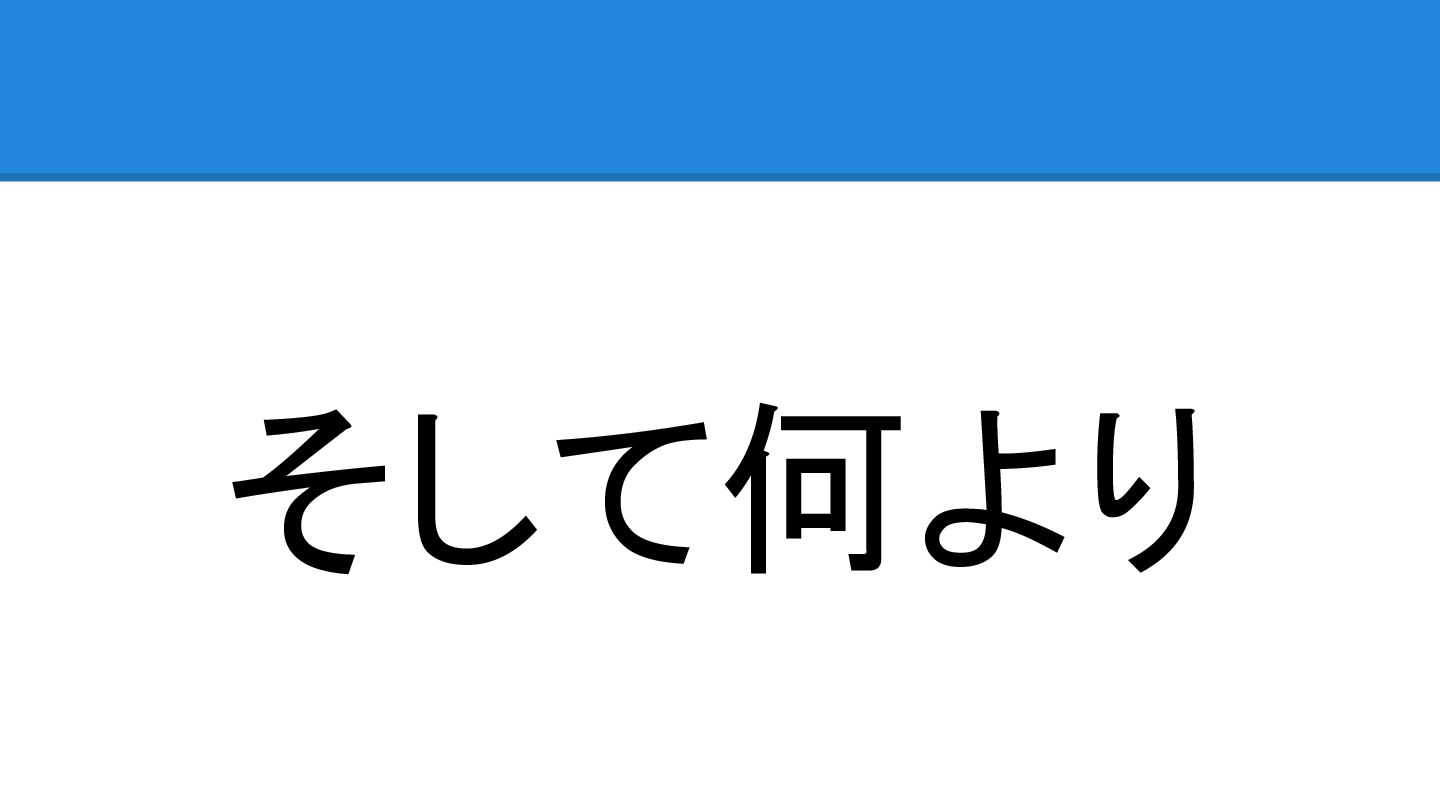

56. そして何より

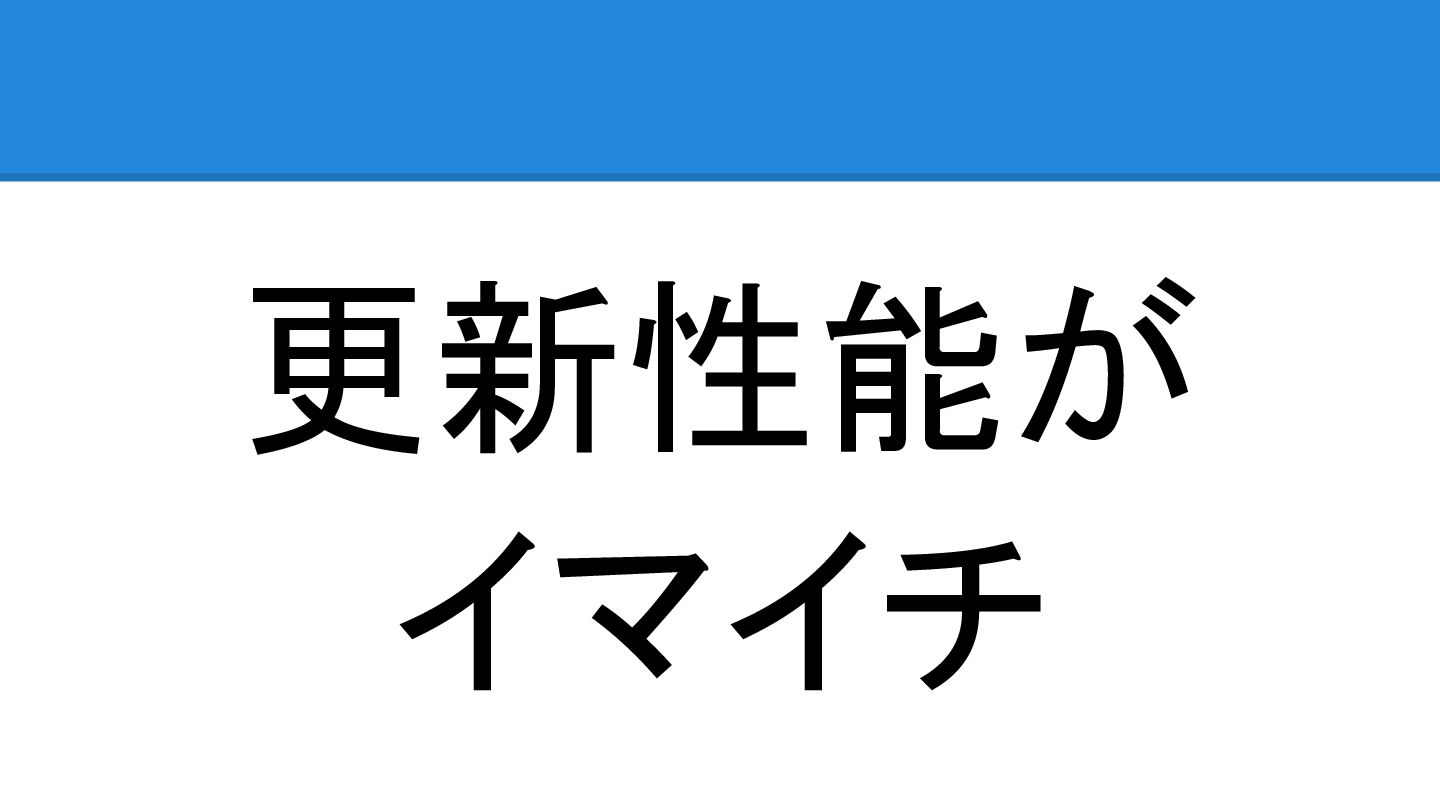

57. 更新性能が イマイチ

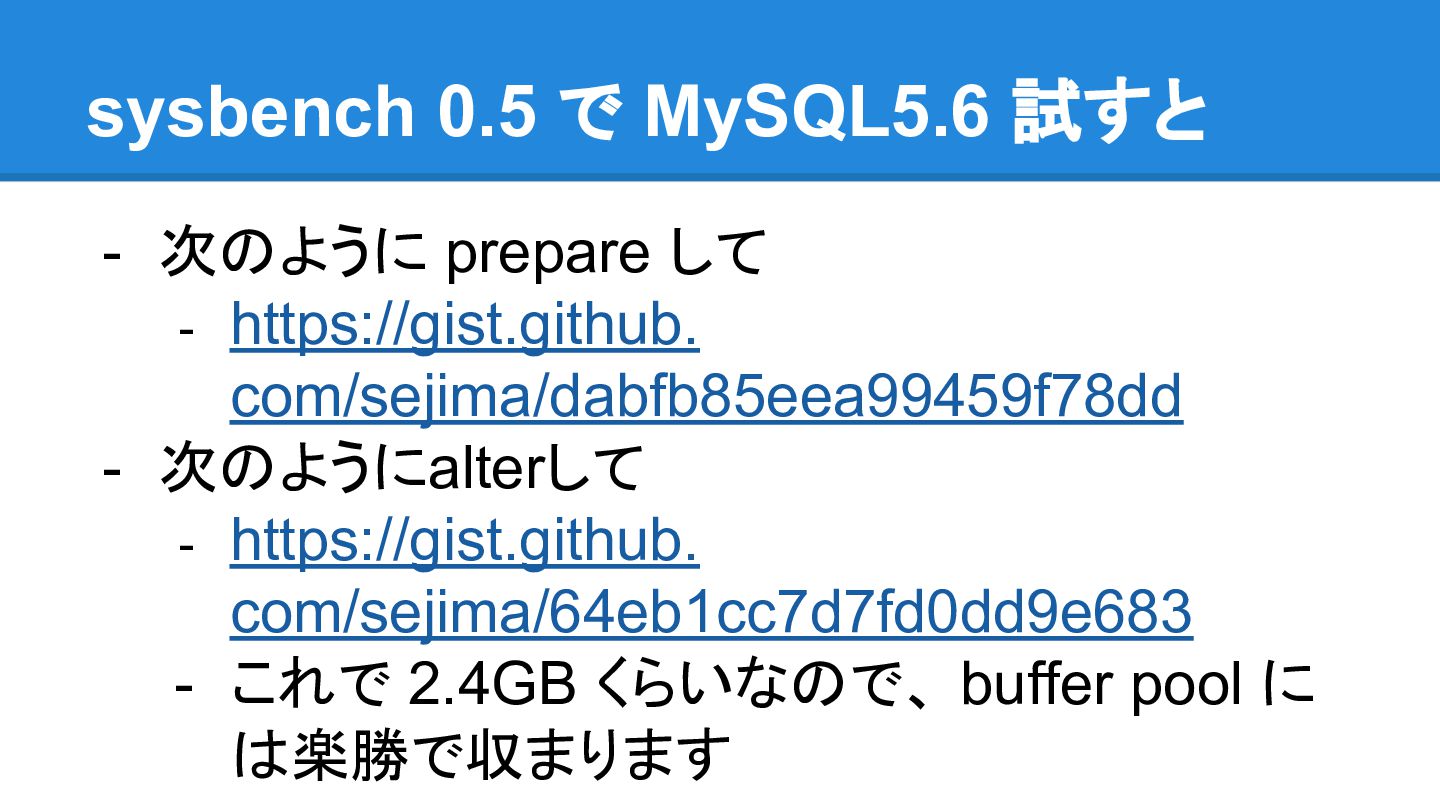

58. sysbench 0.5 で MySQL5.6 試すと - 次のように prepare して - https://gist.github. com/sejima/dabfb85eea99459f78dd - 次のようにalterして - https://gist.github. com/sejima/64eb1cc7d7fd0dd9e683 - これで 2.4GB くらいなので、 buffer pool に は楽勝で収まります

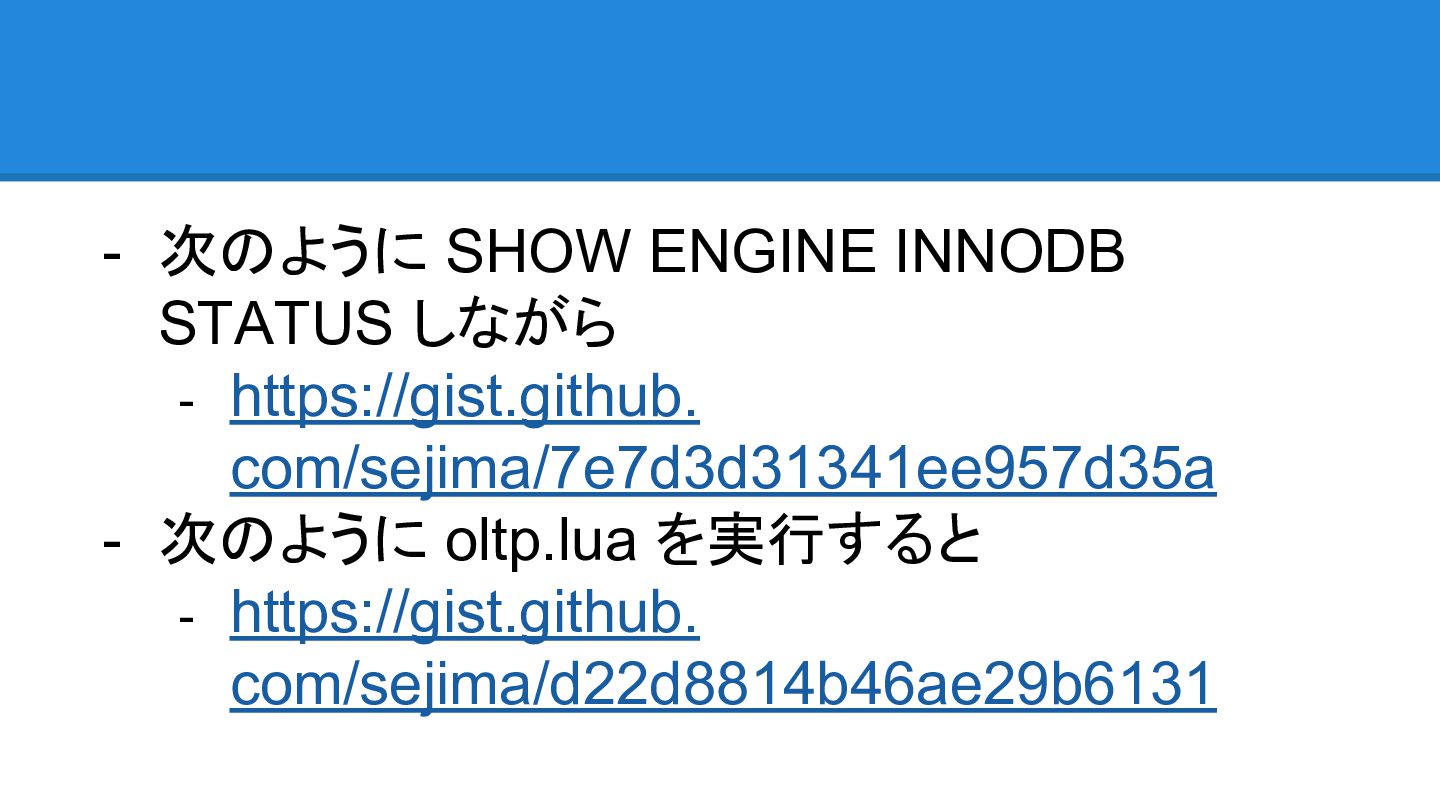

59. - 次のように SHOW ENGINE INNODB STATUS しながら - https://gist.github. com/sejima/7e7d3d31341ee957d35a - 次のように oltp.lua を実行すると - https://gist.github. com/sejima/d22d8814b46ae29b6131

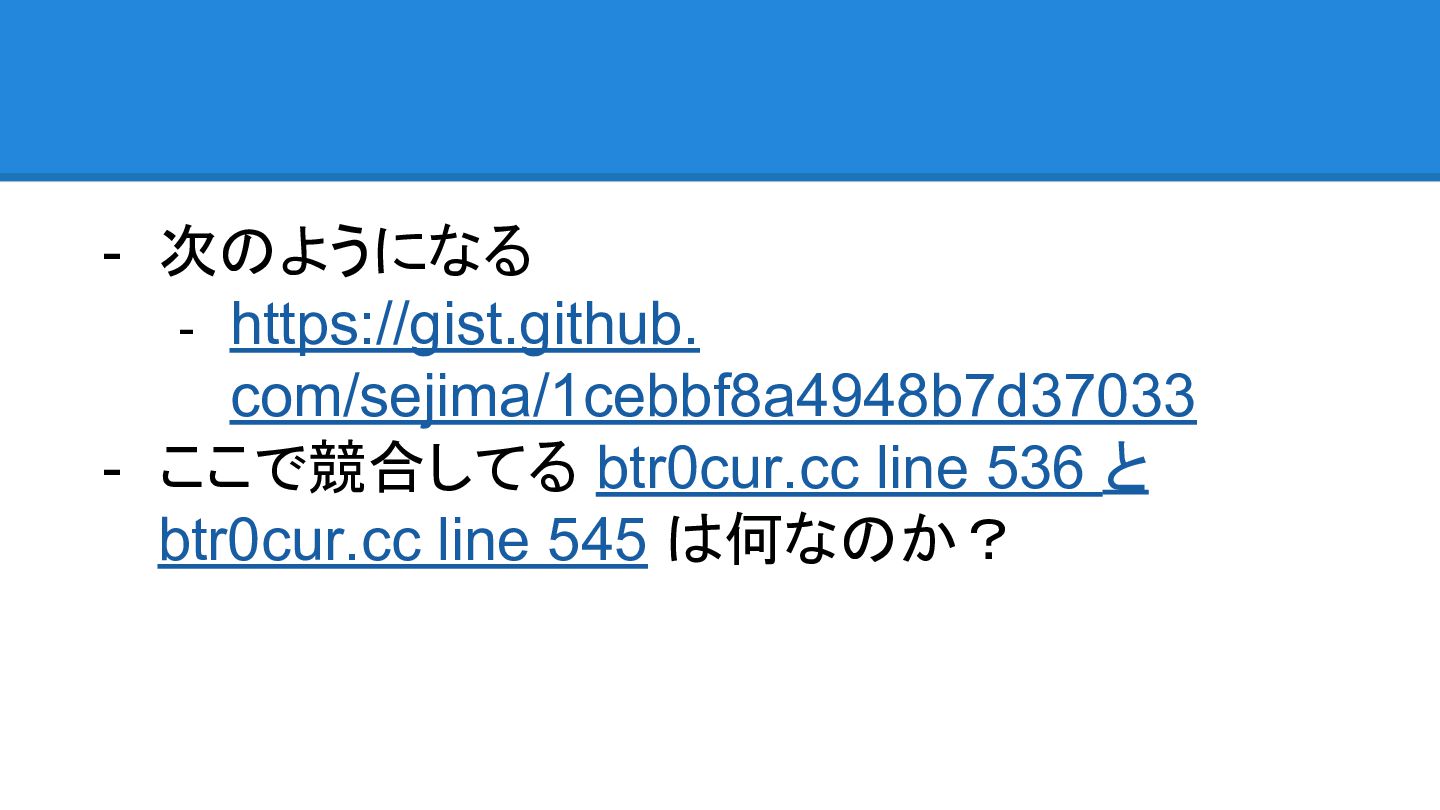

60. - 次のようになる - https://gist.github. com/sejima/1cebbf8a4948b7d37033 - ここで競合してる btr0cur.cc line 536 と btr0cur.cc line 545 は何なのか？

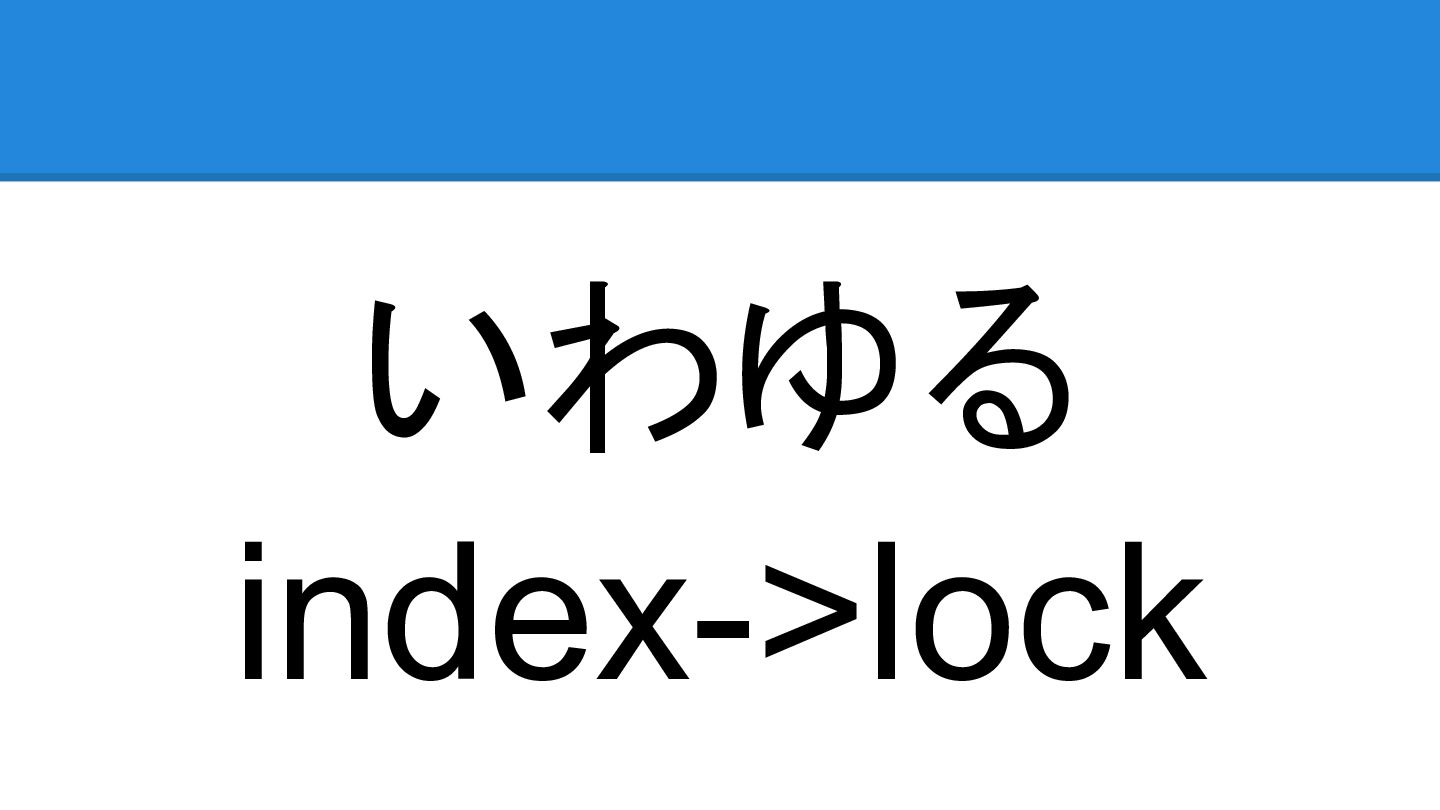

61. いわゆる index->lock

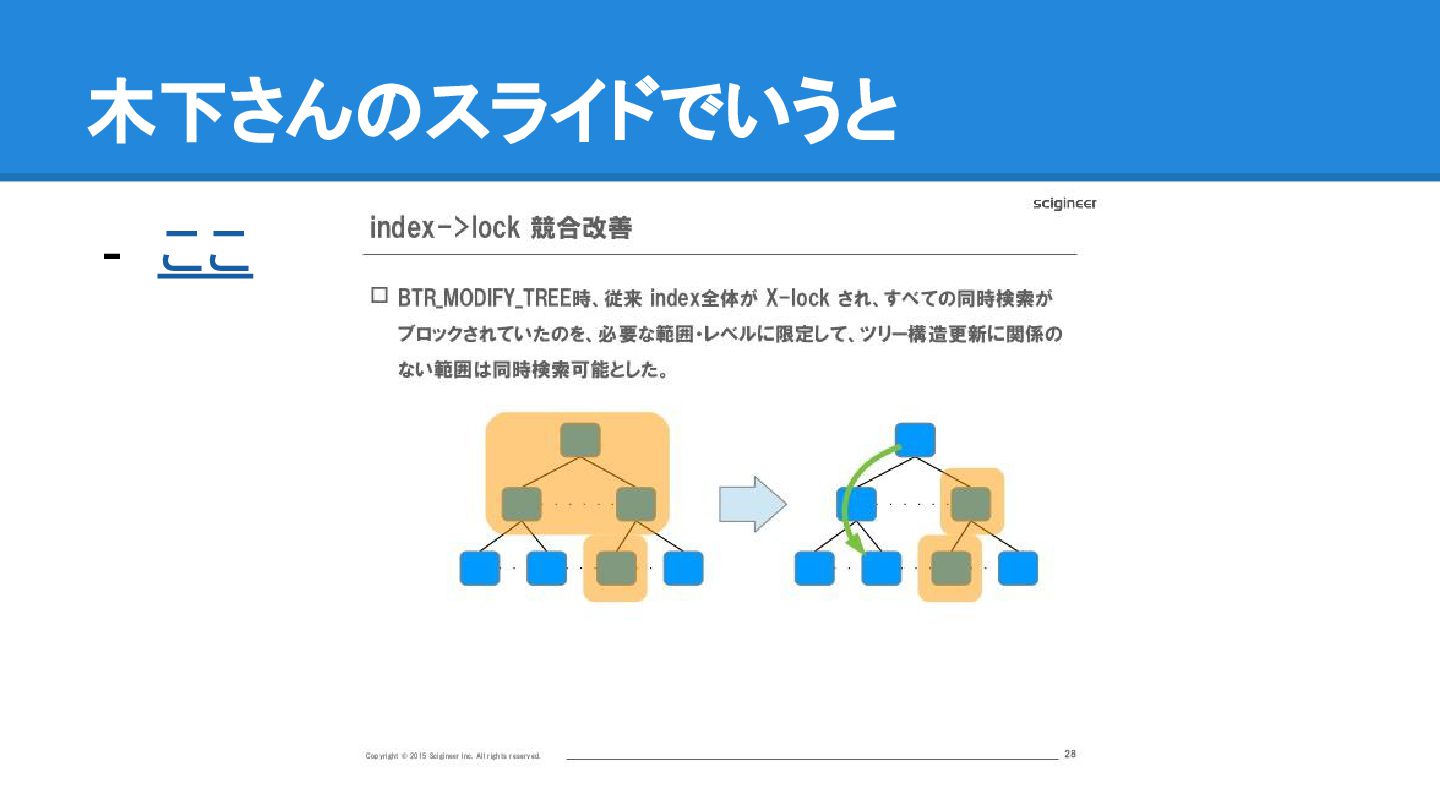

62. 木下さんのスライドでいうと - ここ

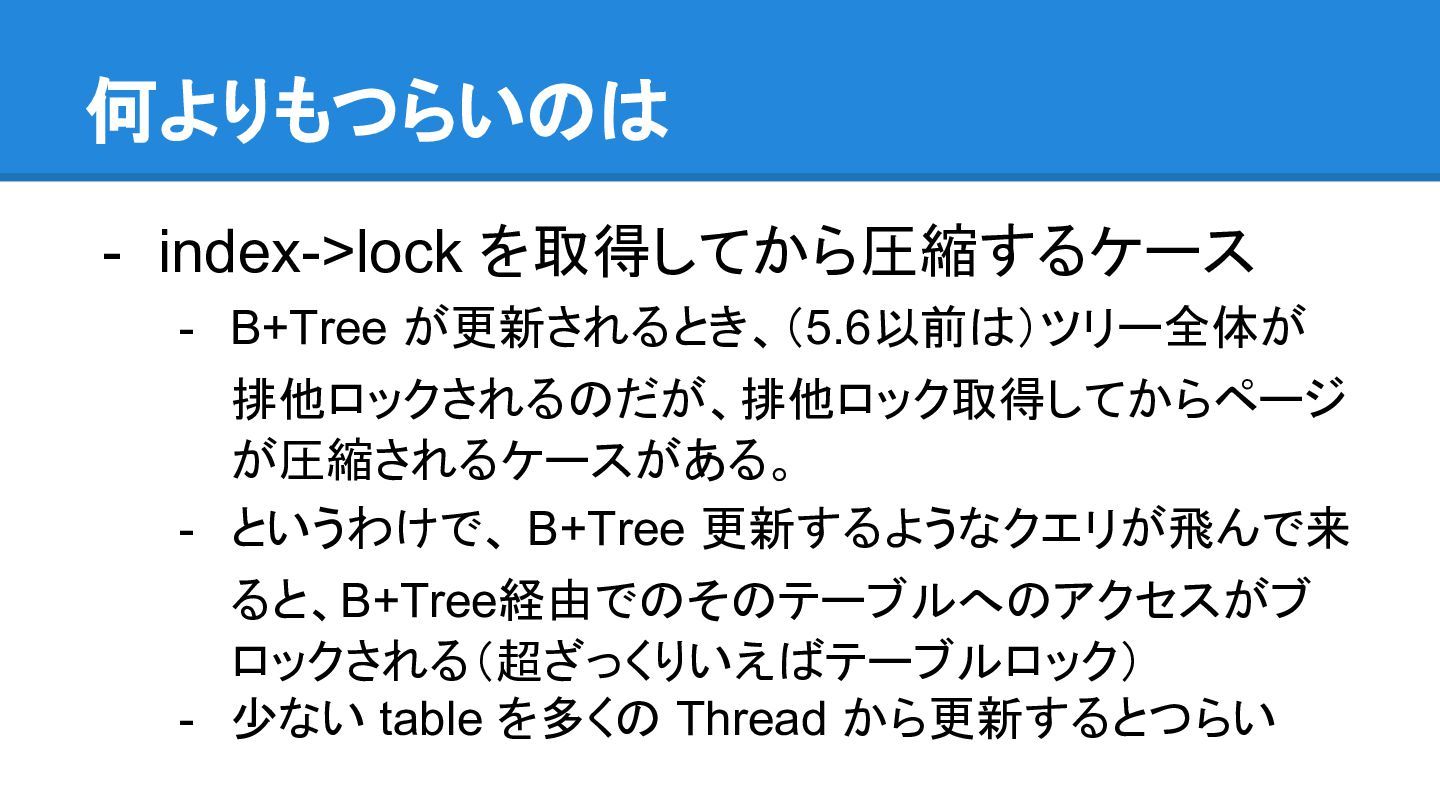

63. 何よりもつらいのは - index->lock を取得してから圧縮するケース - B+Tree が更新されるとき、（5.6以前は）ツリー全体が 排他ロックされるのだが、排他ロック取得してからページ が圧縮されるケースがある。 - というわけで、 B+Tree 更新するようなクエリが飛んで来 ると、B+Tree経由でのそのテーブルへのアクセスがブ ロックされる（超ざっくりいえばテーブルロック） - 少ない table を多くの Thread から更新するとつらい
64. B+Tree の更新とは - page 内のレコードの件数がある程度増えたり 減ったりすると、 page の分割やマージが発生 する - これは compression failure が発生しない状況でもさけ られない。極論すると、 16KB の page にMB単位の データを INSERT できるはずがない。 - page の分割やマージが発生したタイミングで、 index->lock つかんだまま圧縮されてしまう
65. mutex 競合しやすいと core 使いにくい - 少ない mutex を取り合うと、 CPUのcoreが増 えたとき使い切るのが難しくなる - mutex を取り合ってるとき、 spin loop が回っ て、 spin lock で CPU 浪費してる可能性もある - InnoDB の spin lock について興味のある方は、詳しく はこの記事読んでください - InnoDB の mutex の話（入門編）

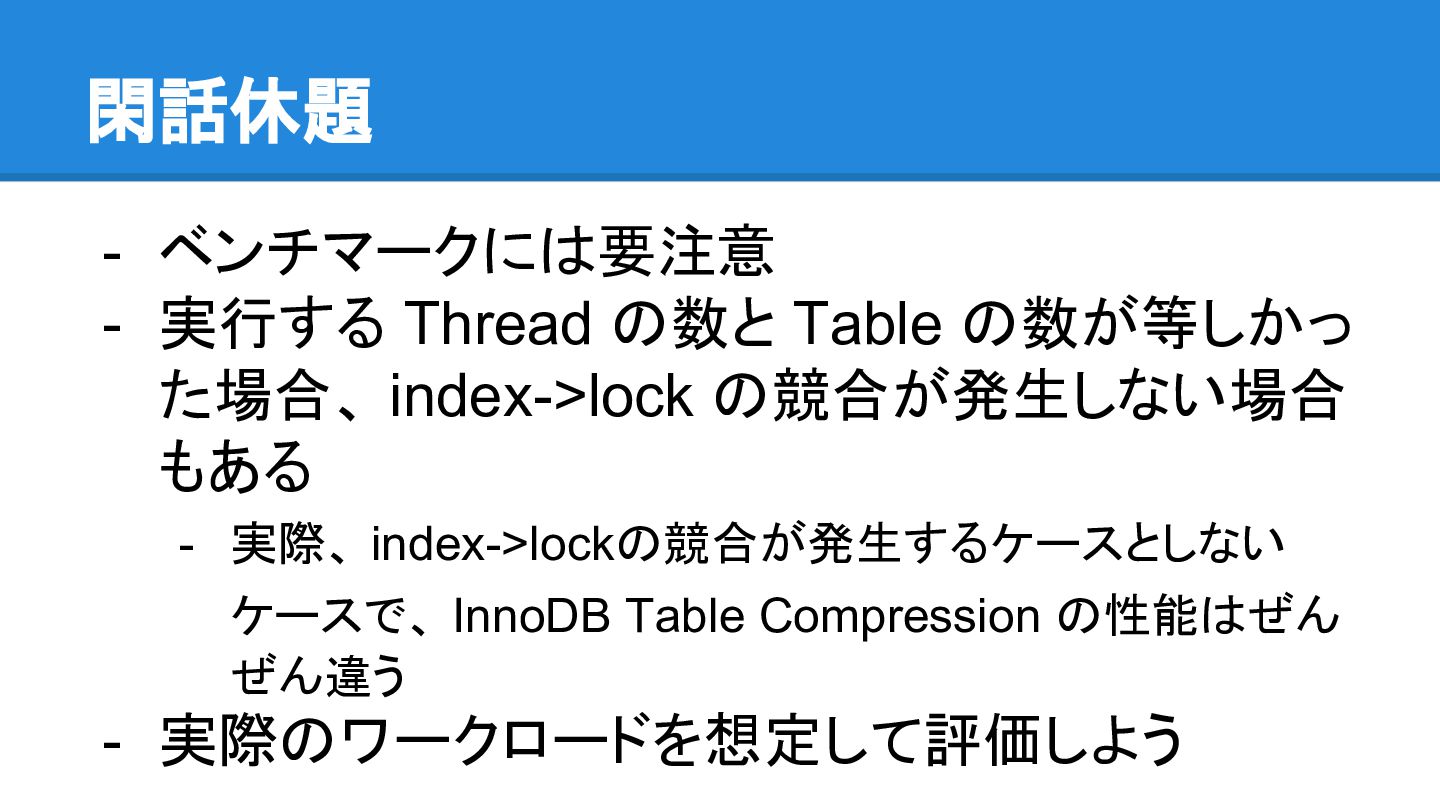

66. 閑話休題 - ベンチマークには要注意 - 実行する Thread の数と Table の数が等しかっ た場合、 index->lock の競合が発生しない場合 もある - 実際、 index->lockの競合が発生するケースとしない ケースで、 InnoDB Table Compression の性能はぜん ぜん違う - 実際のワークロードを想定して評価しよう

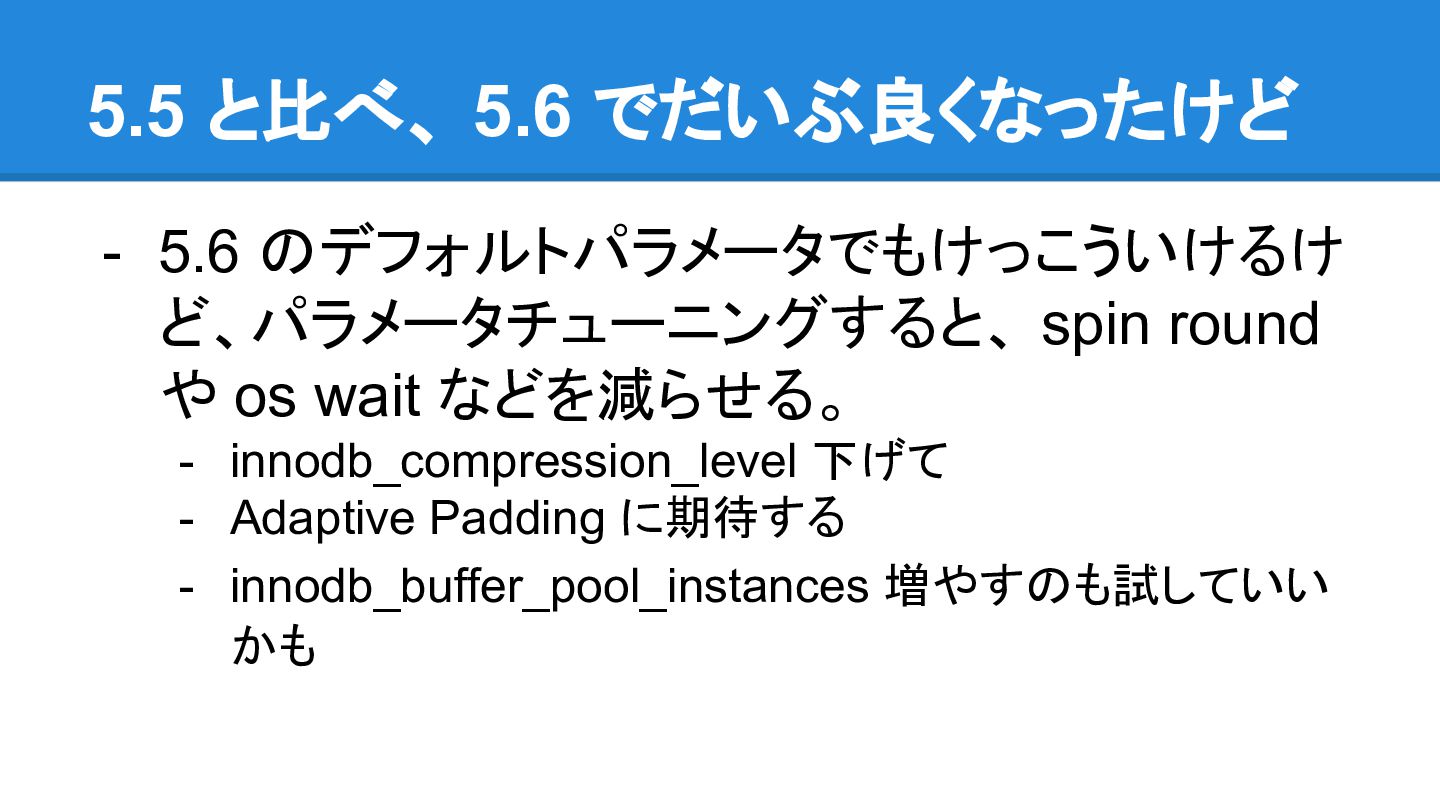

67. 5.5 と比べ、 5.6 でだいぶ良くなったけど - 5.6 のデフォルトパラメータでもけっこういけるけ ど、パラメータチューニングすると、 spin round や os wait などを減らせる。 - innodb_compression_level 下げて - Adaptive Padding に期待する - innodb_buffer_pool_instances 増やすのも試していい かも

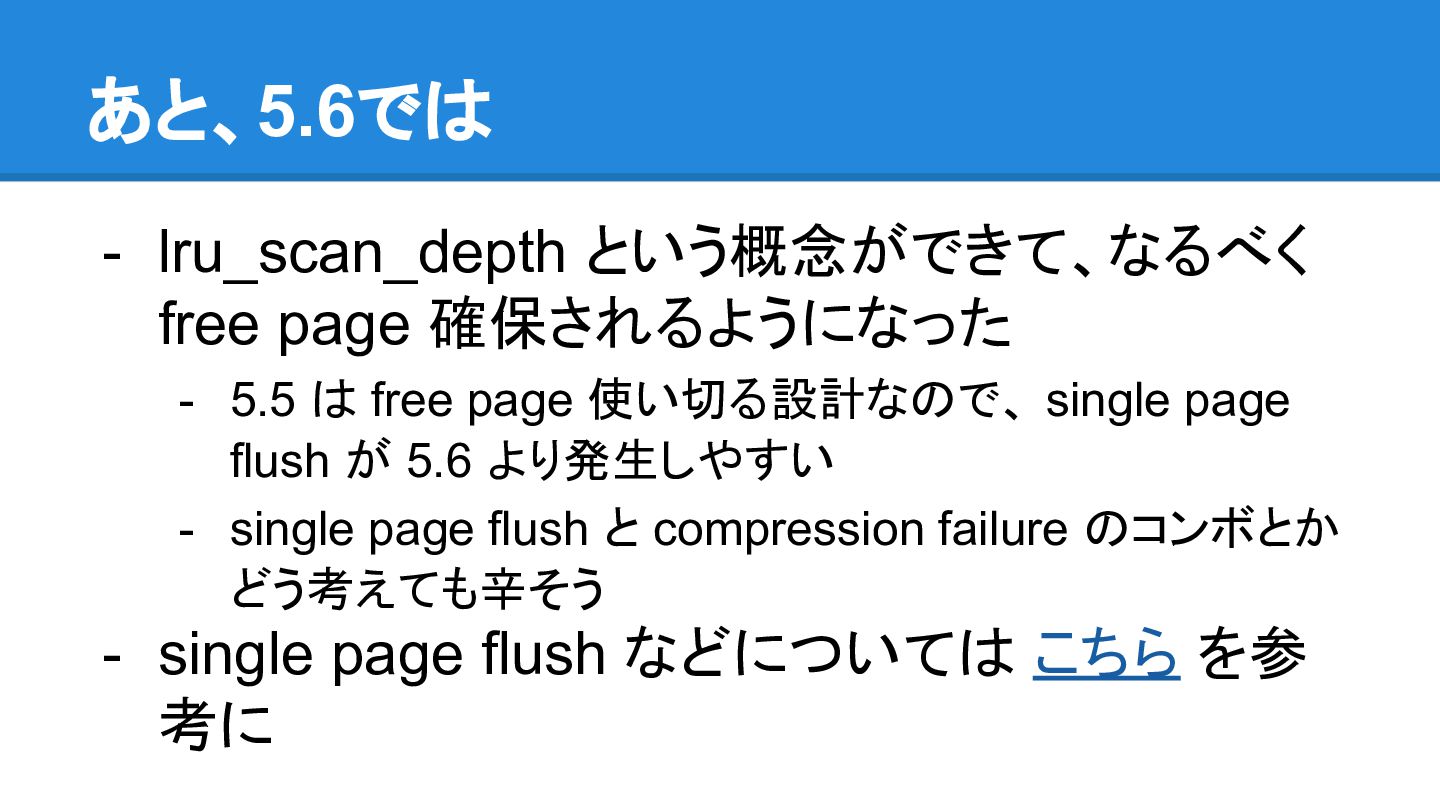

68. あと、5.6では - lru_scan_depth という概念ができて、なるべく free page 確保されるようになった - 5.5 は free page 使い切る設計なので、 single page flush が 5.6 より発生しやすい - single page flush と compression failure のコンボとか どう考えても辛そう - single page flush などについては こちら を参 考に

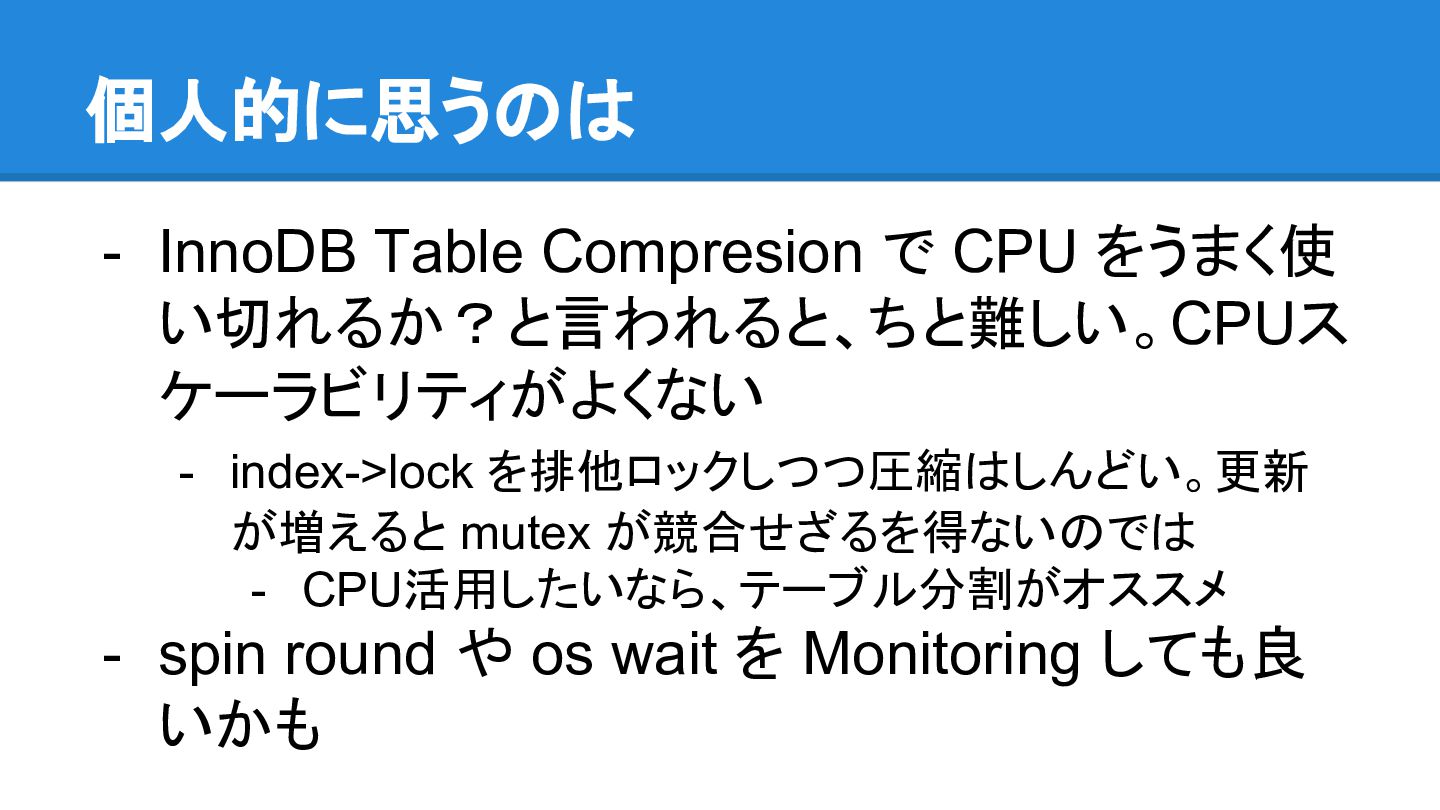

69. 個人的に思うのは - InnoDB Table Compresion で CPU をうまく使 い切れるか？と言われると、ちと難しい。CPUス ケーラビリティがよくない - index->lock を排他ロックしつつ圧縮はしんどい。更新 が増えると mutex が競合せざるを得ないのでは - CPU活用したいなら、テーブル分割がオススメ - spin round や os wait を Monitoring しても良 いかも

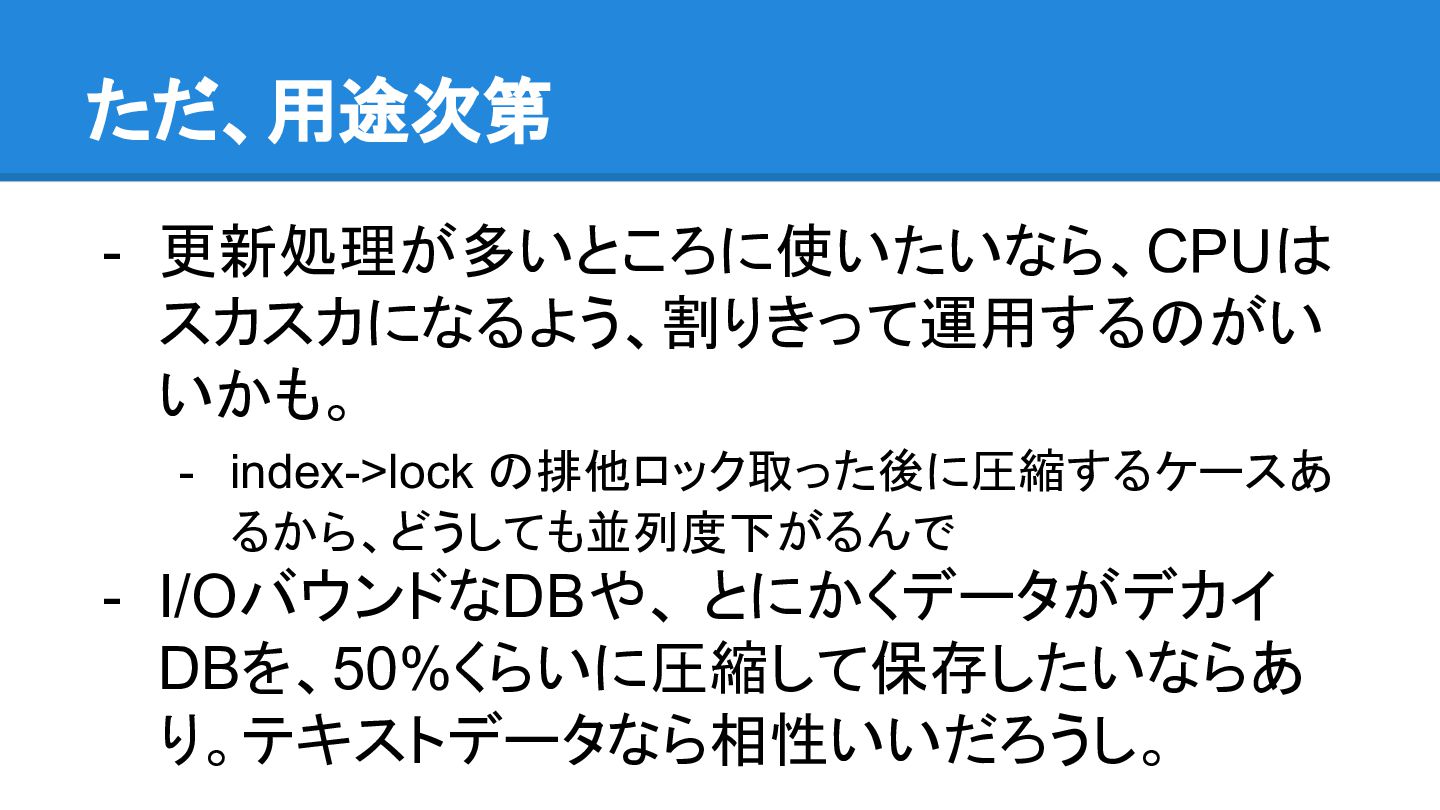

70. ただ、用途次第 - 更新処理が多いところに使いたいなら、CPUは スカスカになるよう、割りきって運用するのがい いかも。 - index->lock の排他ロック取った後に圧縮するケースあ るから、どうしても並列度下がるんで - I/OバウンドなDBや、 とにかくデータがデカイ DBを、50%くらいに圧縮して保存したいならあ り。テキストデータなら相性いいだろうし。
71. なるほどこれは 複雑だ

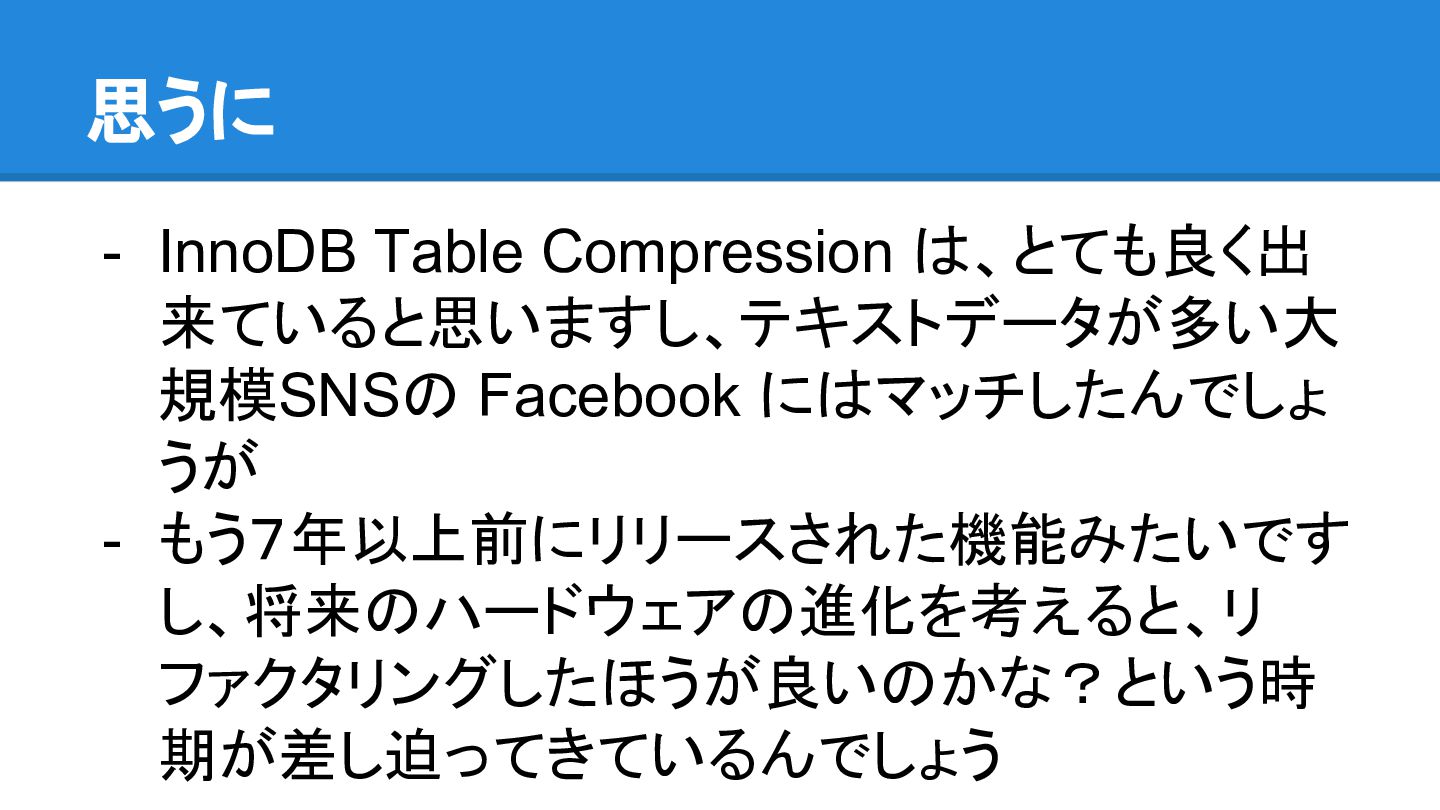

72. 思うに - InnoDB Table Compression は、とても良く出 来ていると思いますし、テキストデータが多い大 規模SNSの Facebook にはマッチしたんでしょ うが - もう７年以上前にリリースされた機能みたいです し、将来のハードウェアの進化を考えると、リ ファクタリングしたほうが良いのかな？という時 期が差し迫ってきているんでしょう

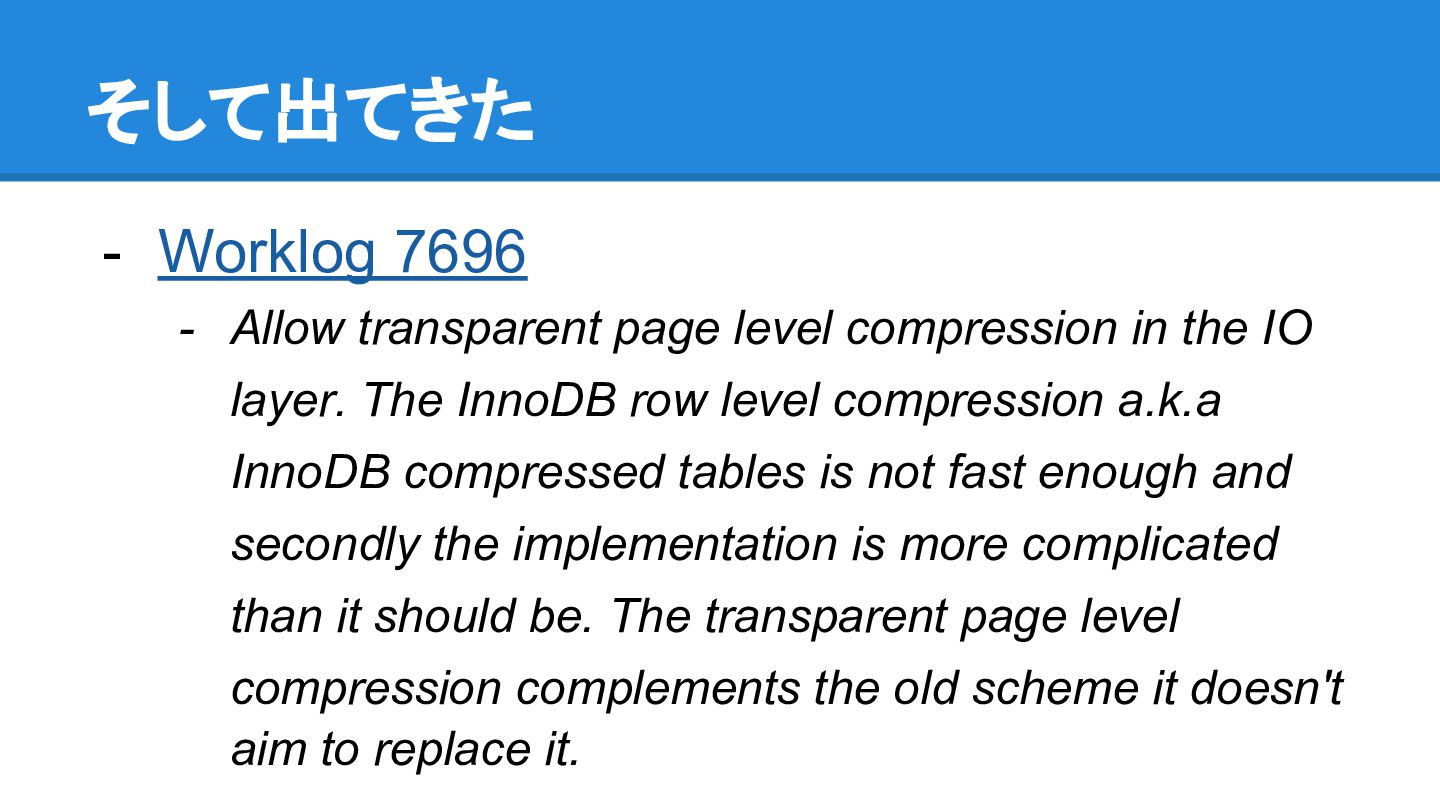

73. そして出てきた - Worklog 7696 - Allow transparent page level compression in the IO layer. The InnoDB row level compression a.k.a InnoDB compressed tables is not fast enough and secondly the implementation is more complicated than it should be. The transparent page level compression complements the old scheme it doesn't aim to replace it.

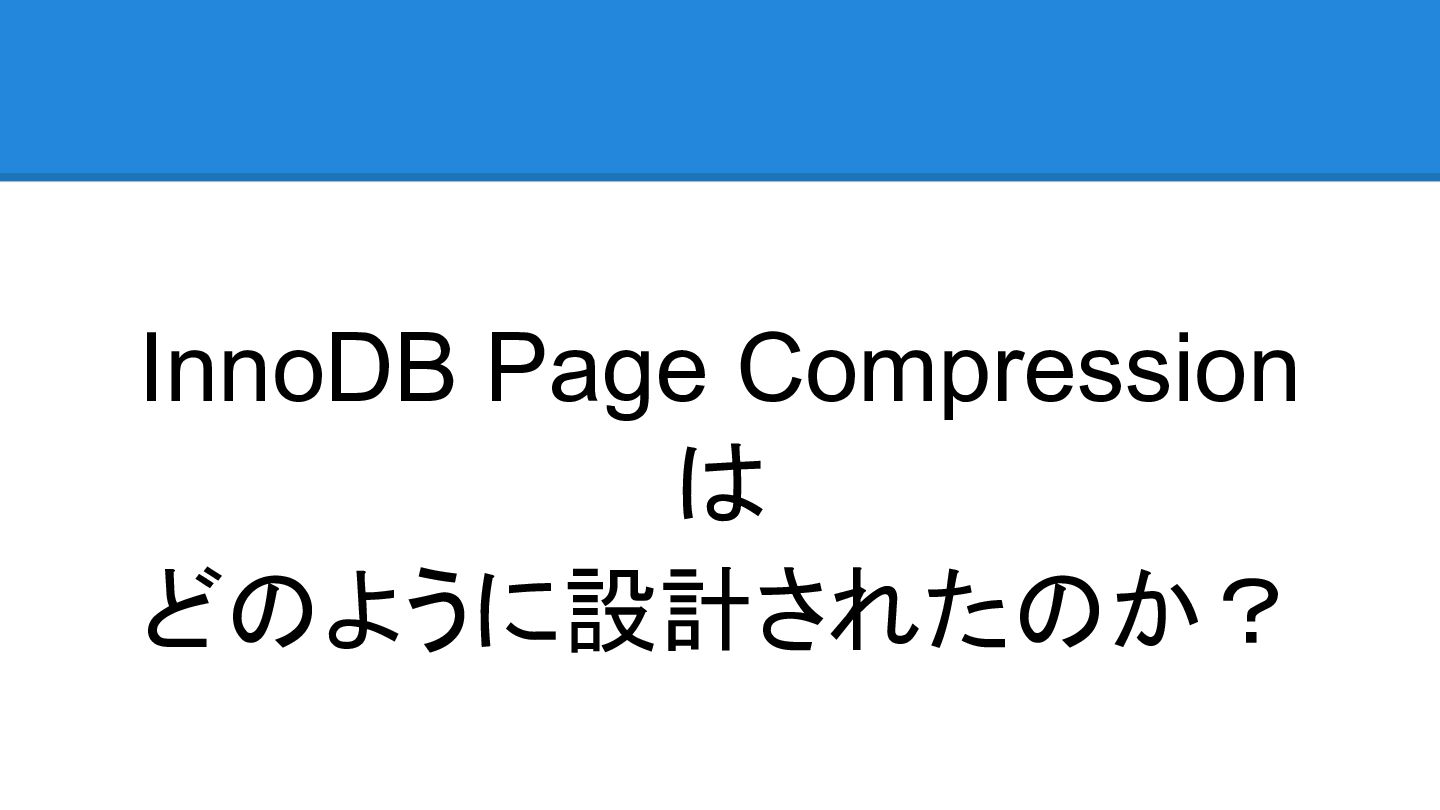

74. InnoDB Page Compression は どのように設計されたのか？

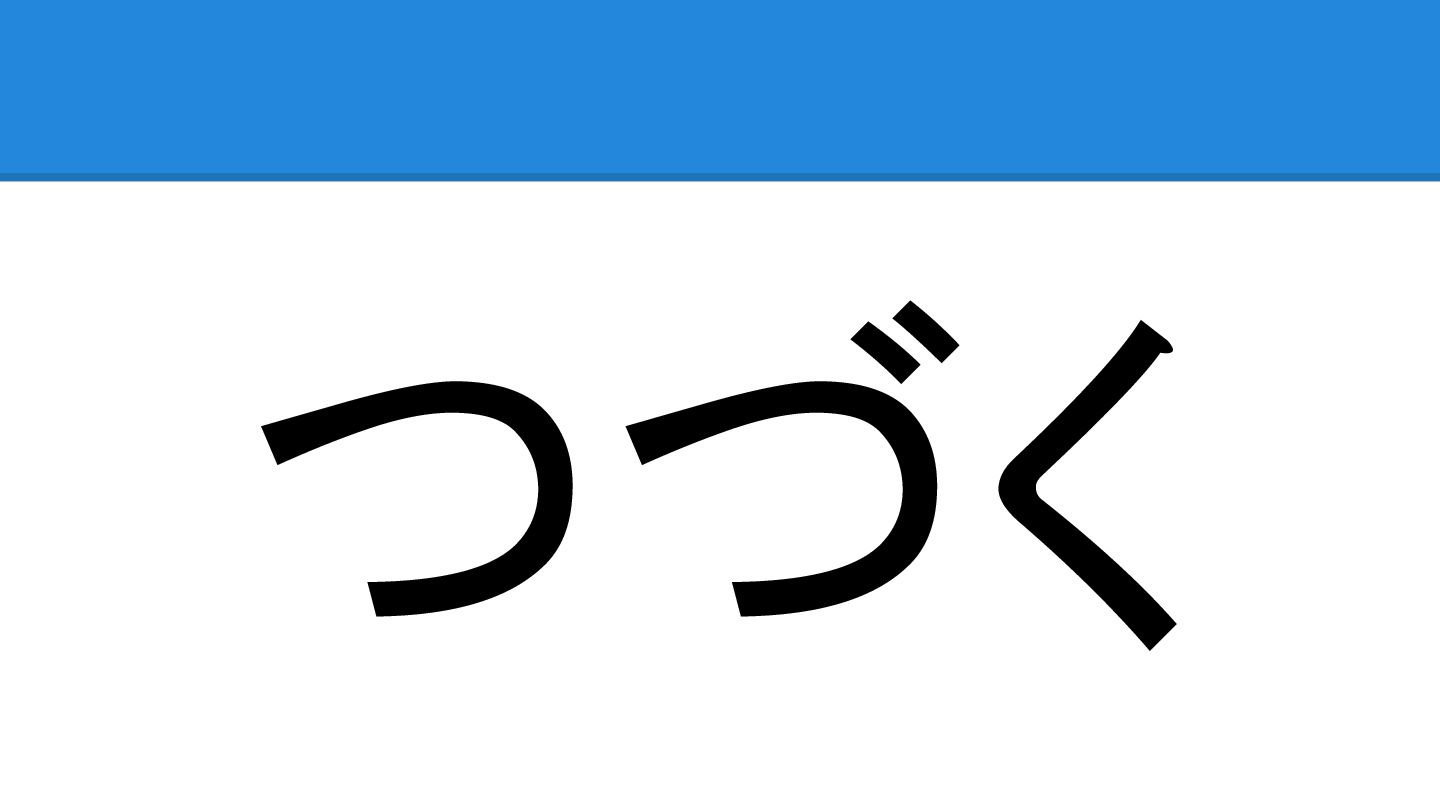

75. つづく
