Transcript
1 Copyright © Interop Tokyo 2016 ShowNet NOC Team EVPN相互接続検証
2 Copyright © Interop Tokyo 2016 ShowNet NOC Team データセンターを取り巻く環境
EVPN相互接続検証 • 複数のクラウドやデータセンターを跨がってサービスを展 開するユーザの増加 - BCP対策 - アプリ配信に係るコストやロケーションの最適化 • サイト間閉域網の延伸要求 - セキュリティに対する考慮 - 管理運用上の利点 2 Overlay VXLAN Tunnel Overlay(VXLAN)技術の導入が進む

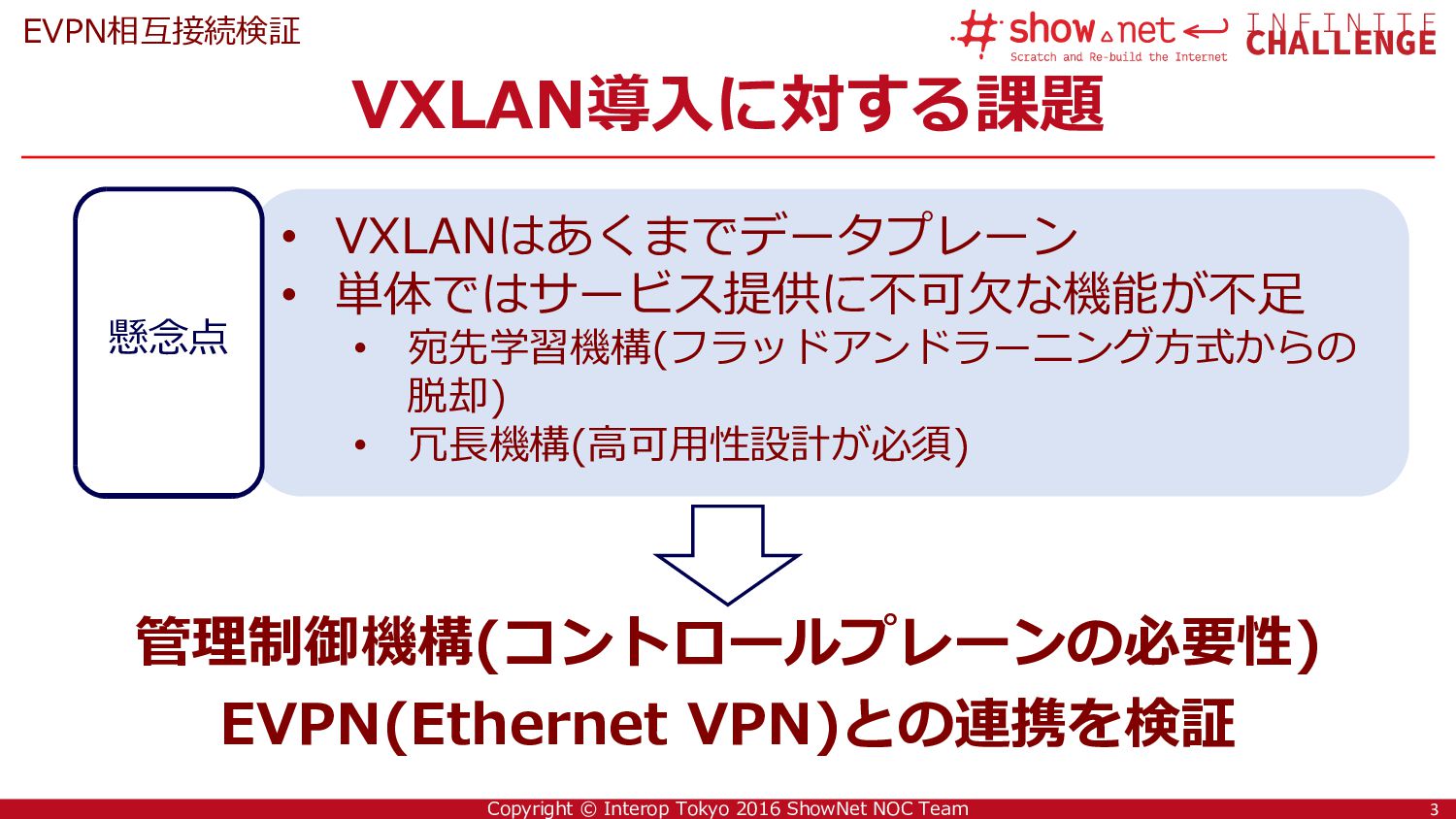

3 Copyright © Interop Tokyo 2016 ShowNet NOC Team VXLAN導入に対する課題
EVPN相互接続検証 3 • VXLANはあくまでデータプレーン • 単体ではサービス提供に不可欠な機能が不足 • 宛先学習機構(フラッドアンドラーニング方式からの 脱却) • 冗長機構(高可用性設計が必須) 懸念点 管理制御機構(コントロールプレーンの必要性) EVPN(Ethernet VPN)との連携を検証

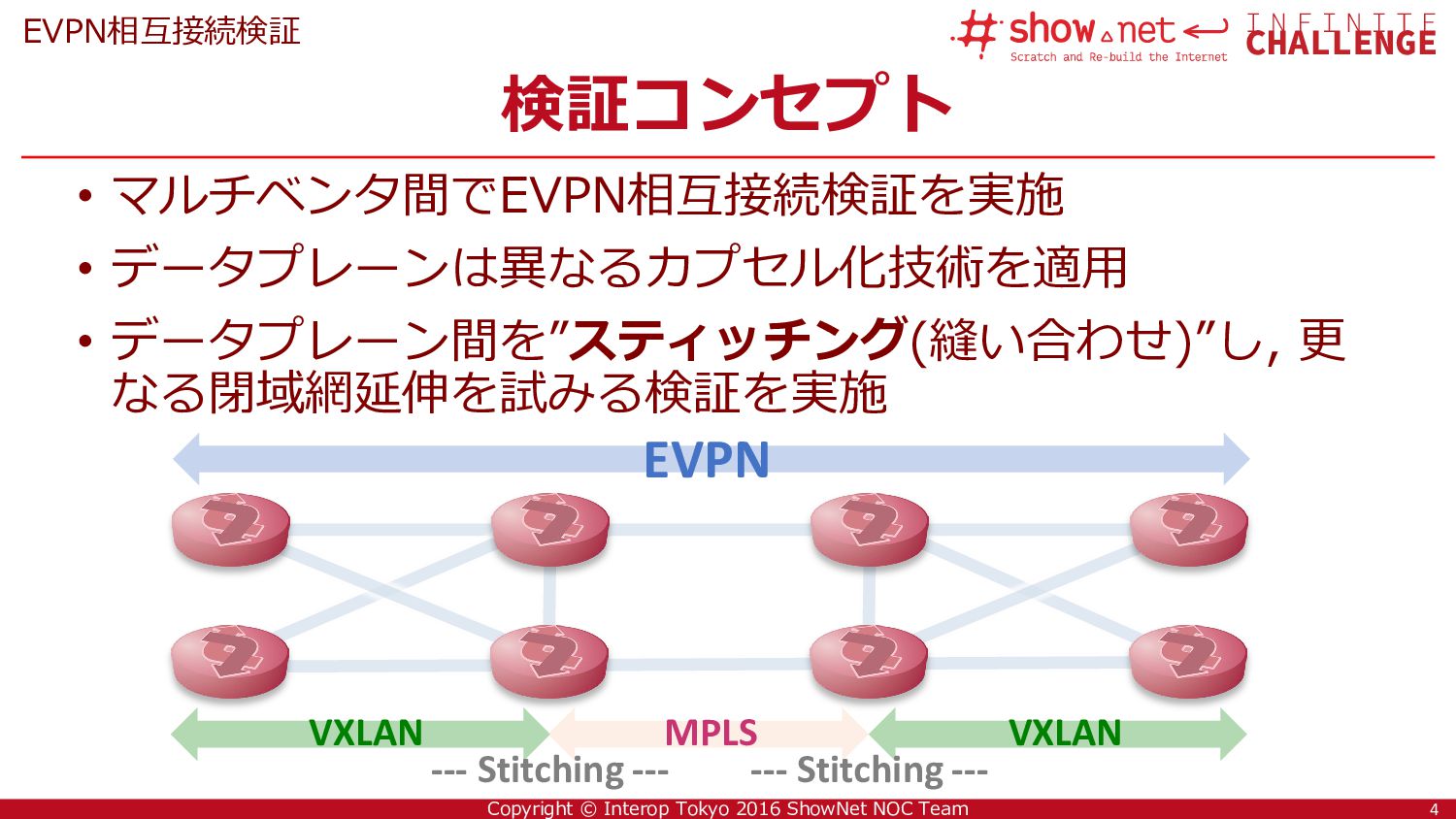

4 Copyright © Interop Tokyo 2016 ShowNet NOC Team 検証コンセプト
EVPN相互接続検証 • マルチベンタ間でEVPN相互接続検証を実施 • データプレーンは異なるカプセル化技術を適用 • データプレーン間を”スティッチング(縫い合わせ)”し, 更 なる閉域網延伸を試みる検証を実施 4 VXLAN VXLAN MPLS EVPN --- Stitching --- --- Stitching ---

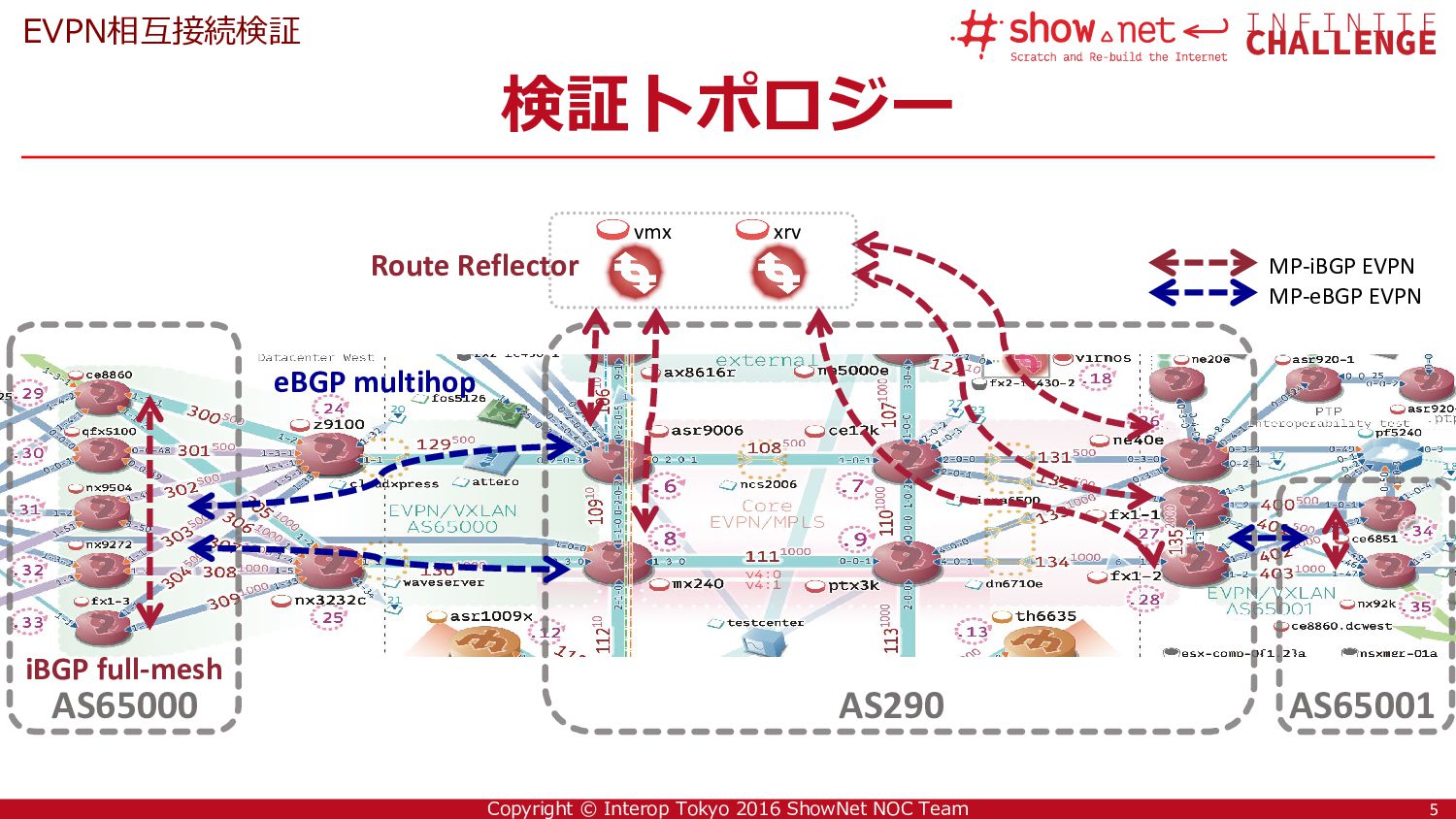

5 Copyright © Interop Tokyo 2016 ShowNet NOC Team 検証トポロジー
EVPN相互接続検証 5 MP-eBGP EVPN MP-iBGP EVPN vmx xrv AS65000 AS290 AS65001 eBGP multihop iBGP full-mesh Route Reflector
6 Copyright © Interop Tokyo 2016 ShowNet NOC Team 検証参加装置
EVPN相互接続検証 6 EVPN/VXLAN EVPN/MPLS Stitching Cisco ASR9006 Furukawa FX1 Juniper MX240 EVPN/MPLS Huawei NE40E EVPN/VXLAN Cisco Nexus 9504 Cisco Nexus 9272Q Cisco Nexus 92160YC-X Furukawa FX1 Huawei CE8860 Huawei CE6851 Juniper QFX5100

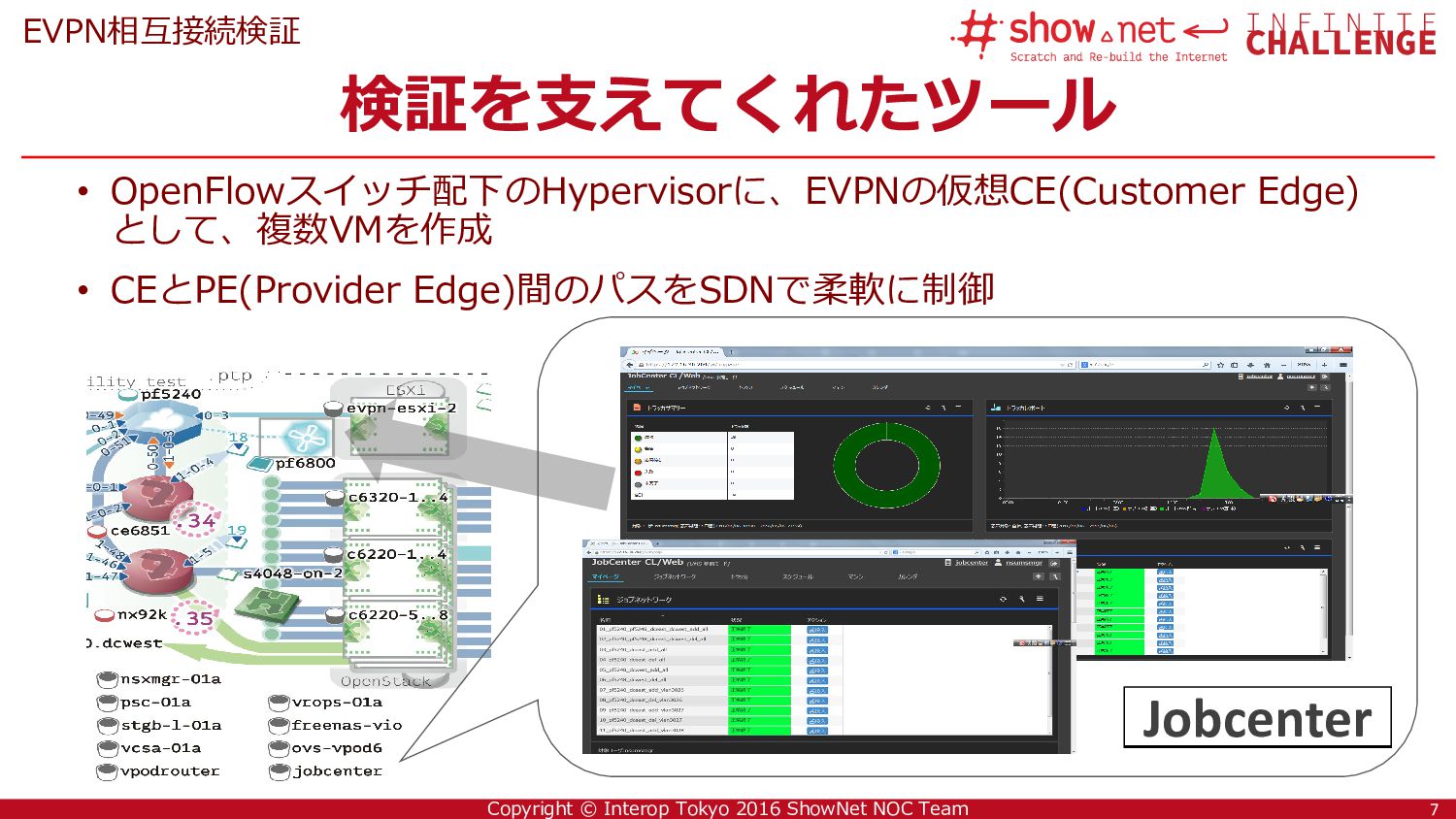

7 Copyright © Interop Tokyo 2016 ShowNet NOC Team 検証を支えてくれたツール
EVPN相互接続検証 • OpenFlowスイッチ配下のHypervisorに、EVPNの仮想CE(Customer Edge) として、複数VMを作成 • CEとPE(Provider Edge)間のパスをSDNで柔軟に制御 7 Jobcenter
