Transcript
Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNetを運用するための データセンタファシリティ
~イベントネットワーク運用の工夫を実 環境にフィードバック~

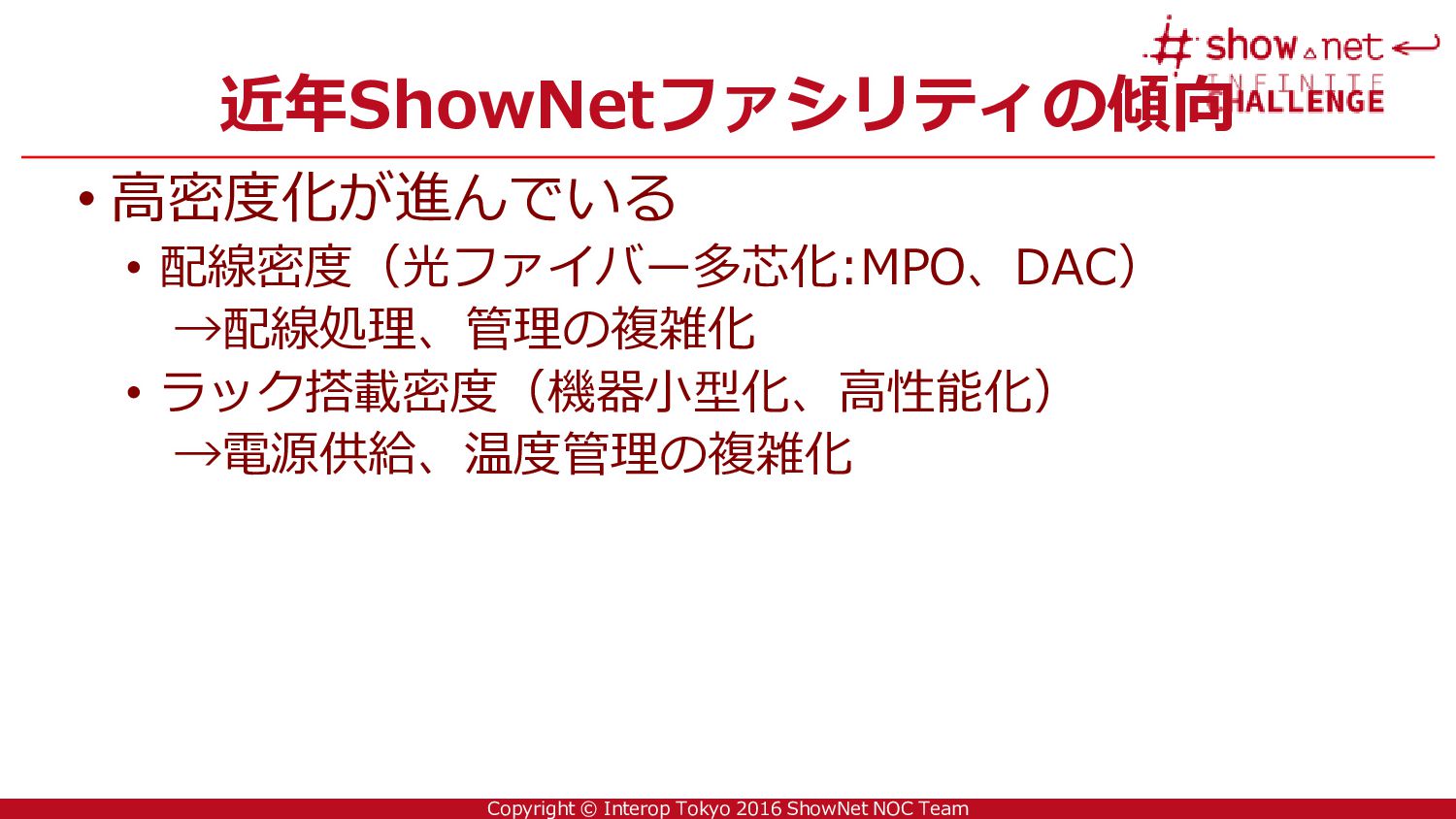

2 Copyright © Interop Tokyo 2016 ShowNet NOC Team 近年ShowNetファシリティの傾向
• 高密度化が進んでいる • 配線密度(光ファイバー多芯化:MPO、DAC) →配線処理、管理の複雑化 • ラック搭載密度(機器小型化、高性能化) →電源供給、温度管理の複雑化

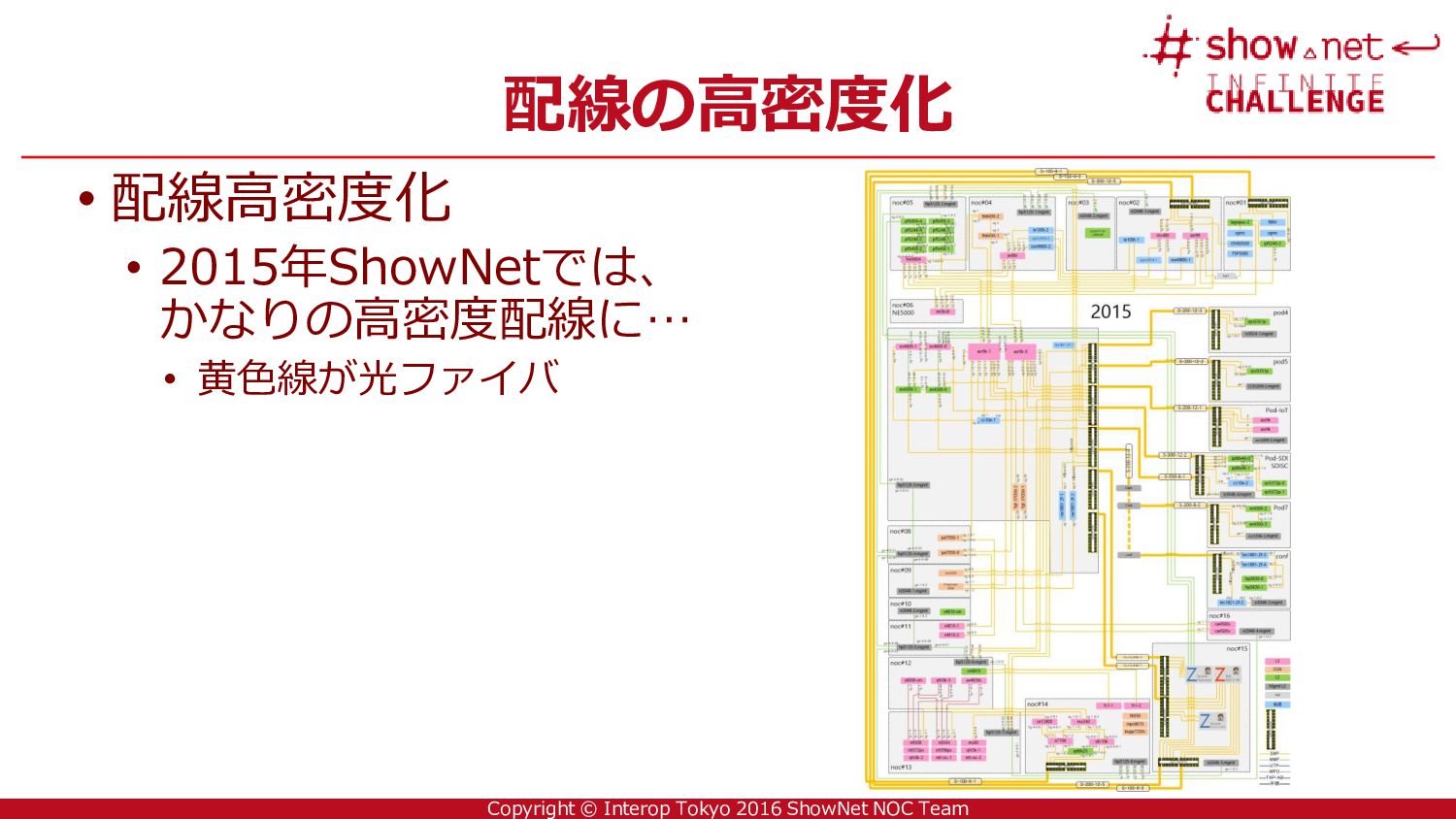

3 Copyright © Interop Tokyo 2016 ShowNet NOC Team 配線の高密度化
• 配線高密度化 • 2015年ShowNetでは、 かなりの高密度配線に… • 黄色線が光ファイバ

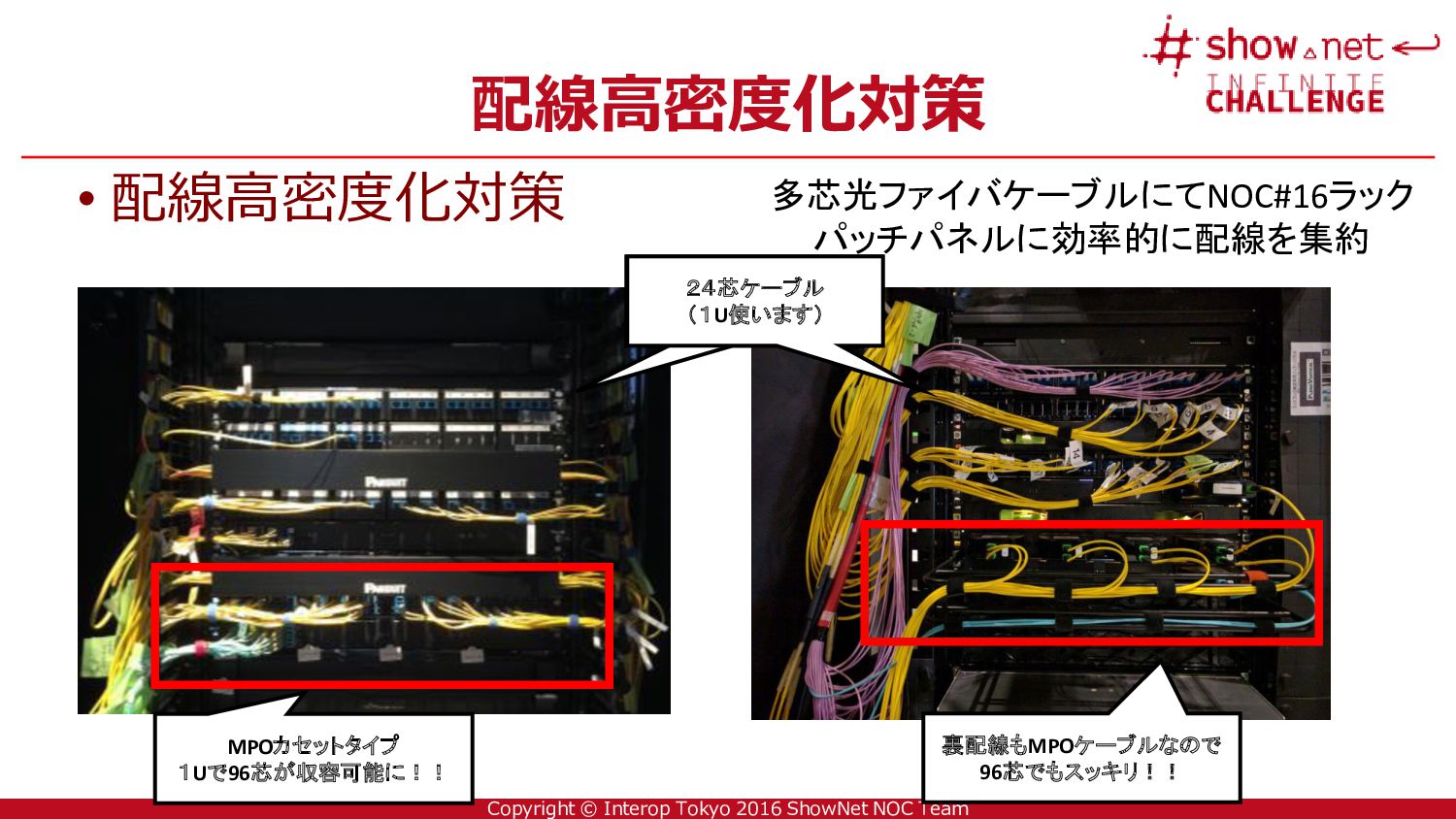

4 Copyright © Interop Tokyo 2016 ShowNet NOC Team 配線高密度化対策
• 配線高密度化対策 多芯光ファイバケーブルにてNOC#16ラック パッチパネルに効率的に配線を集約 裏配線もMPOケーブルなので 96芯でもスッキリ!! 24芯ケーブル (1U使います) MPOカセットタイプ 1Uで96芯が収容可能に!! 24芯ケーブル (1U使います)
5 Copyright © Interop Tokyo 2016 ShowNet NOC Team 高密度化対策の結果
2015年配線図 2016年配線図 ラック間配線の激減に成功!!

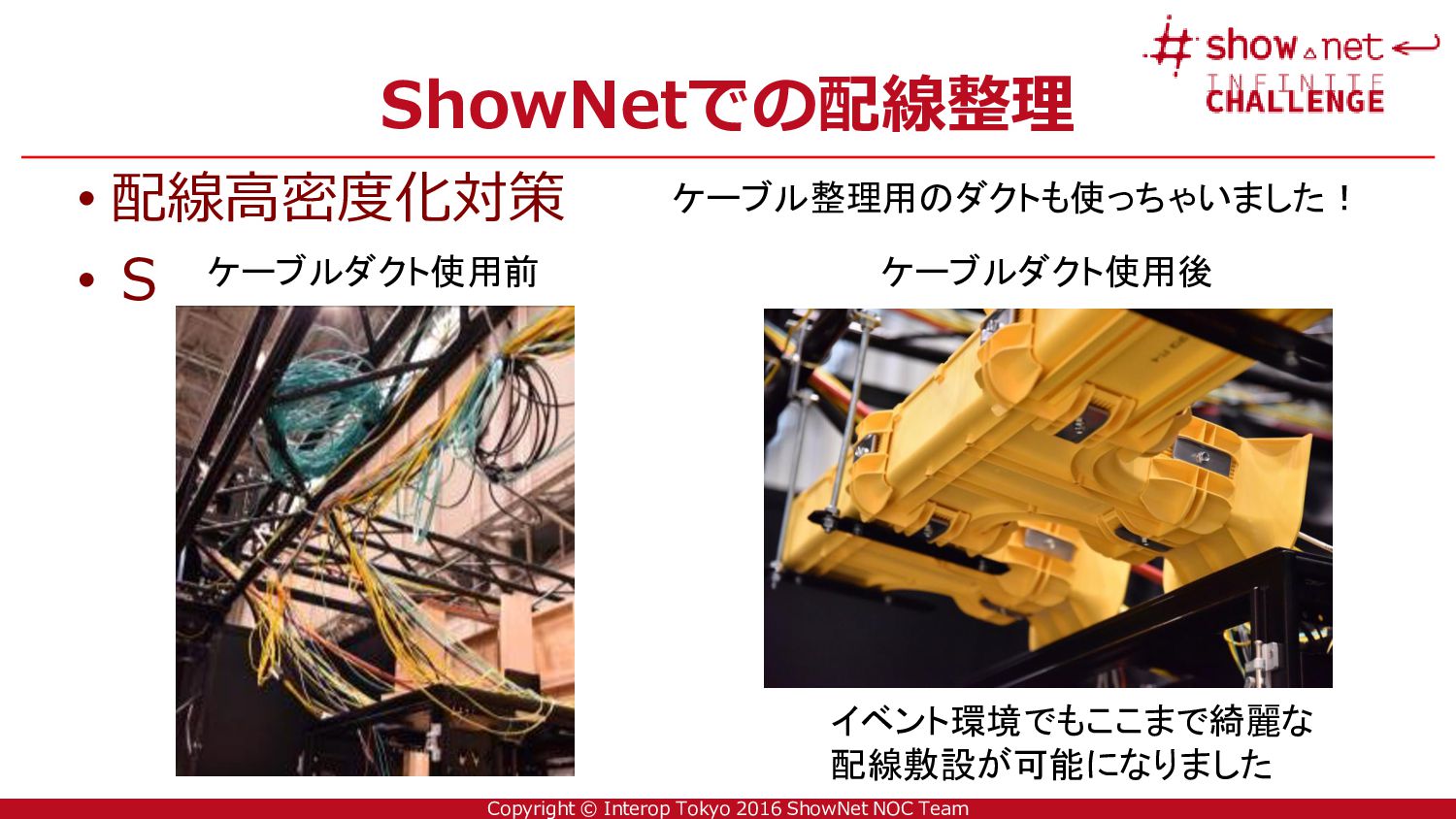

6 Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNetでの配線整理
• 配線高密度化対策 • S ケーブルダクト使用前 ケーブルダクト使用後 ケーブル整理用のダクトも使っちゃいました! イベント環境でもここまで綺麗な 配線敷設が可能になりました

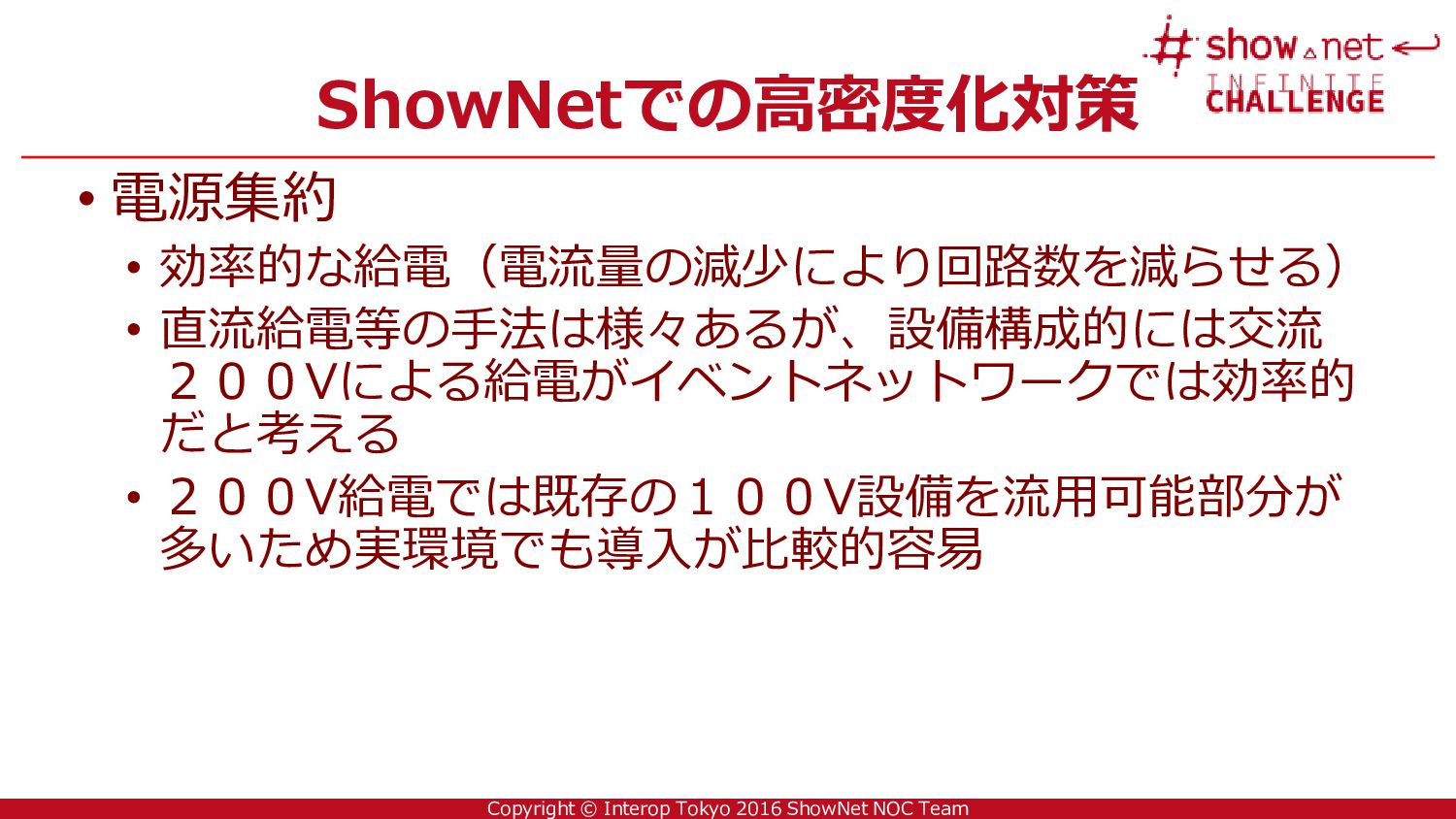

7 Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNetでの高密度化対策
• 電源集約 • 効率的な給電(電流量の減少により回路数を減らせる) • 直流給電等の手法は様々あるが、設備構成的には交流 200Vによる給電がイベントネットワークでは効率的 だと考える • 200V給電では既存の100V設備を流用可能部分が 多いため実環境でも導入が比較的容易

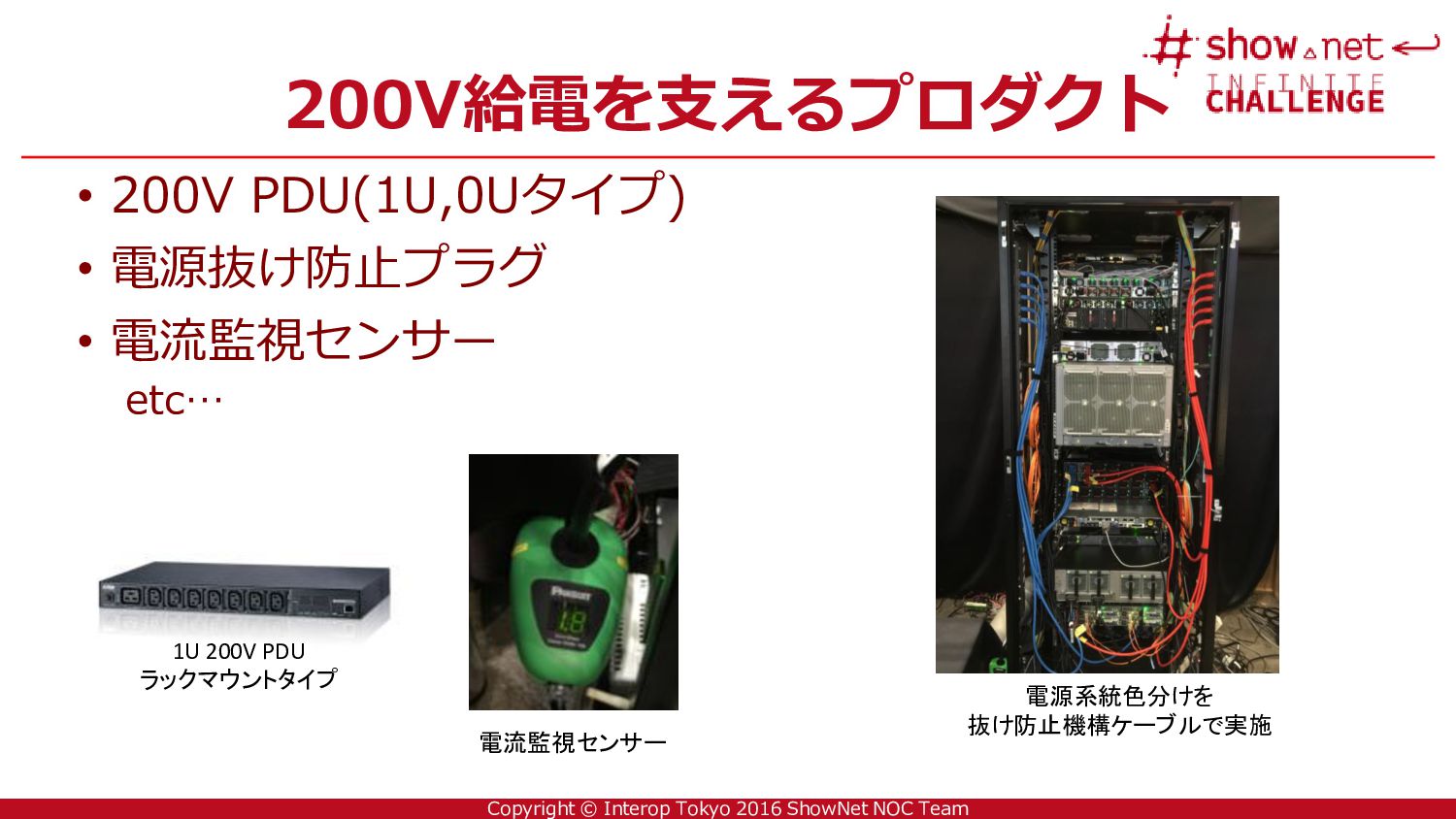

8 Copyright © Interop Tokyo 2016 ShowNet NOC Team 200V給電を支えるプロダクト
• 200V PDU(1U,0Uタイプ) • 電源抜け防止プラグ • 電流監視センサー etc… 1U 200V PDU ラックマウントタイプ 電流監視センサー 電源系統色分けを 抜け防止機構ケーブルで実施
9 Copyright © Interop Tokyo 2016 ShowNet NOC Team ShowNetでの温度解析
• ラック搭載高密度化対策 • 気流解析による温度シミュレーションで熱だまり箇所を 想定した • 昨年、今年のシミュレーション結果より、例年実施して いた冷却(ラックのかさ上げ等)が不要であると検証実 験を本年実施した • ラックのさらなる高密度化の検討も可能になる • 過剰投資の抑制につながるかも??

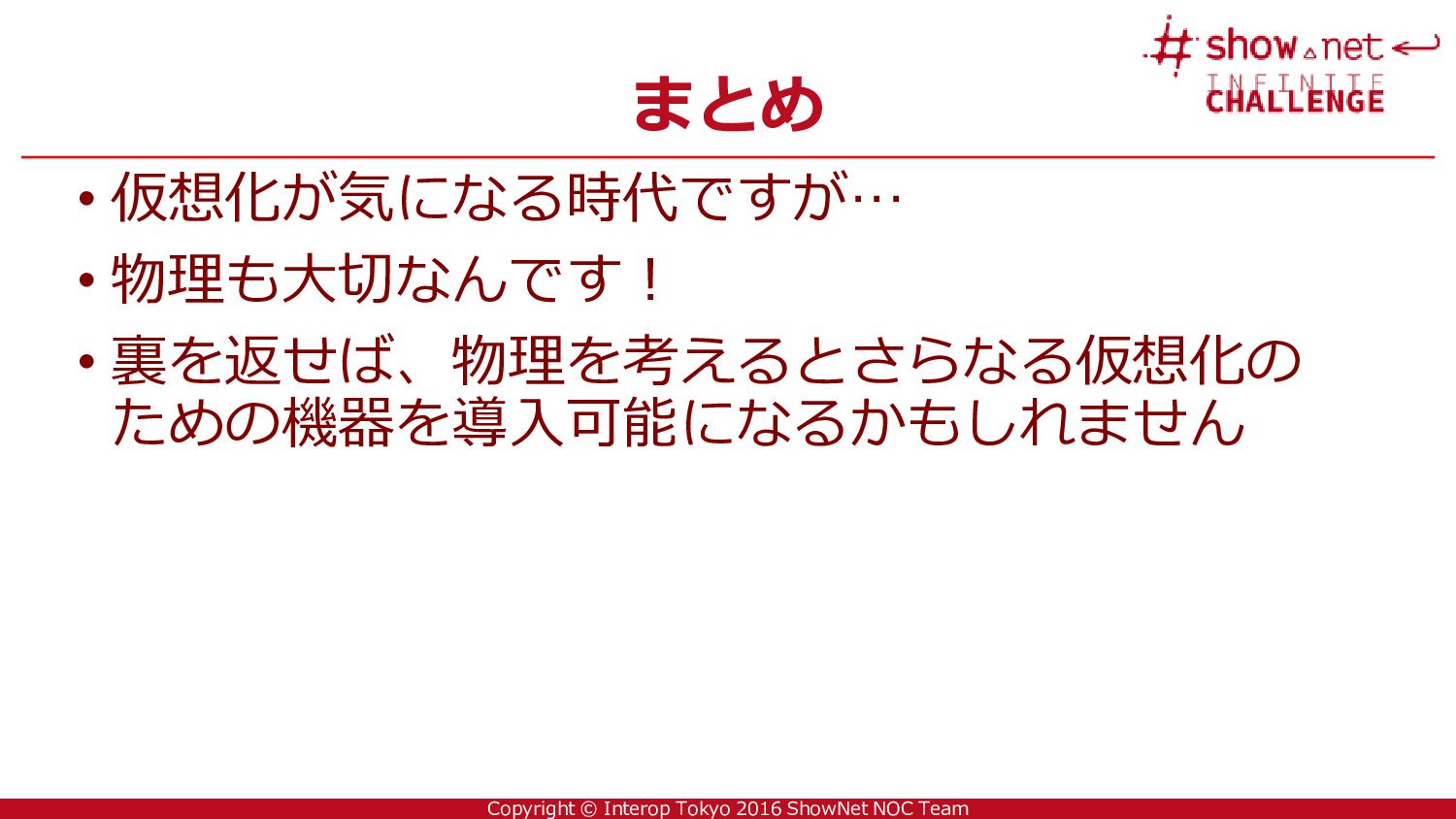

10 Copyright © Interop Tokyo 2016 ShowNet NOC Team まとめ
• 仮想化が気になる時代ですが… • 物理も大切なんです! • 裏を返せば、物理を考えるとさらなる仮想化の ための機器を導入可能になるかもしれません
