1. Serre Automatisée Presentation par Faurest LUPINE
2. Sommaire 1. Presentation du projet et de l'equipe 2. Cahier des charges 3. Solutions techniques 4. Fonctionnement 5. Differences 6. Developpement Durable 2
3. Notre Projet une mini-serre intelligente avec la capacité de reproduire un environnement pour des plantes à but personnel. “ “ 3
4. Composition de l'équipe LELONG Florian BRIDELLE Allan DESCAMPS Quentin LUPINE Faurest 4

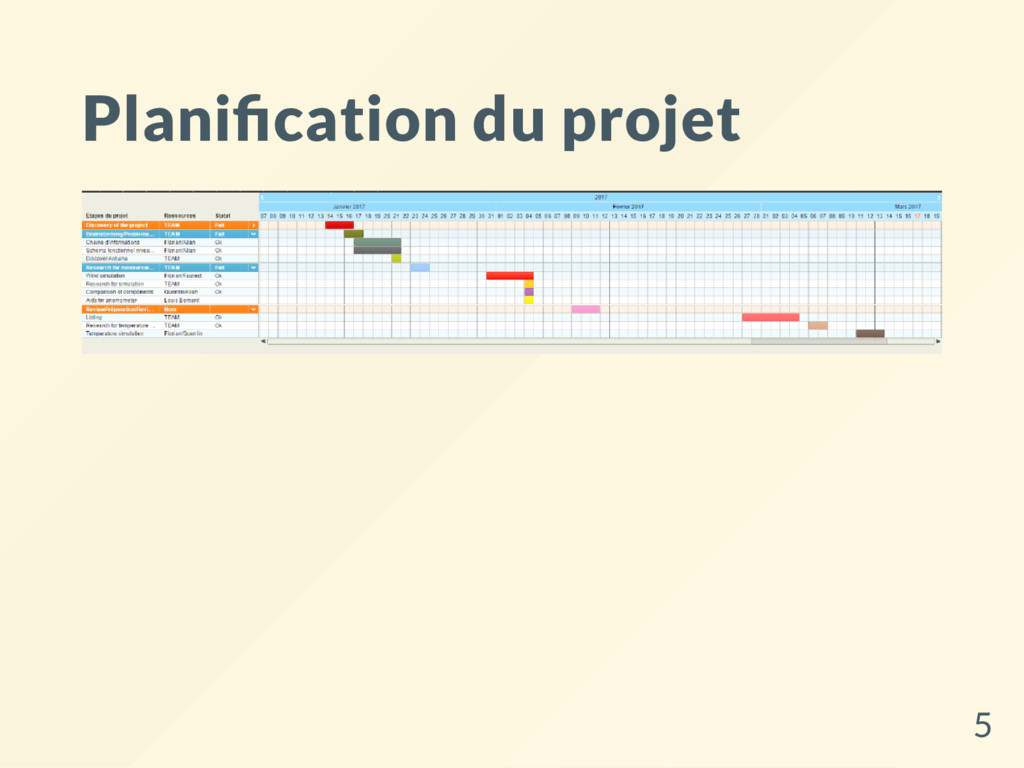

5. Plani cation du projet 5

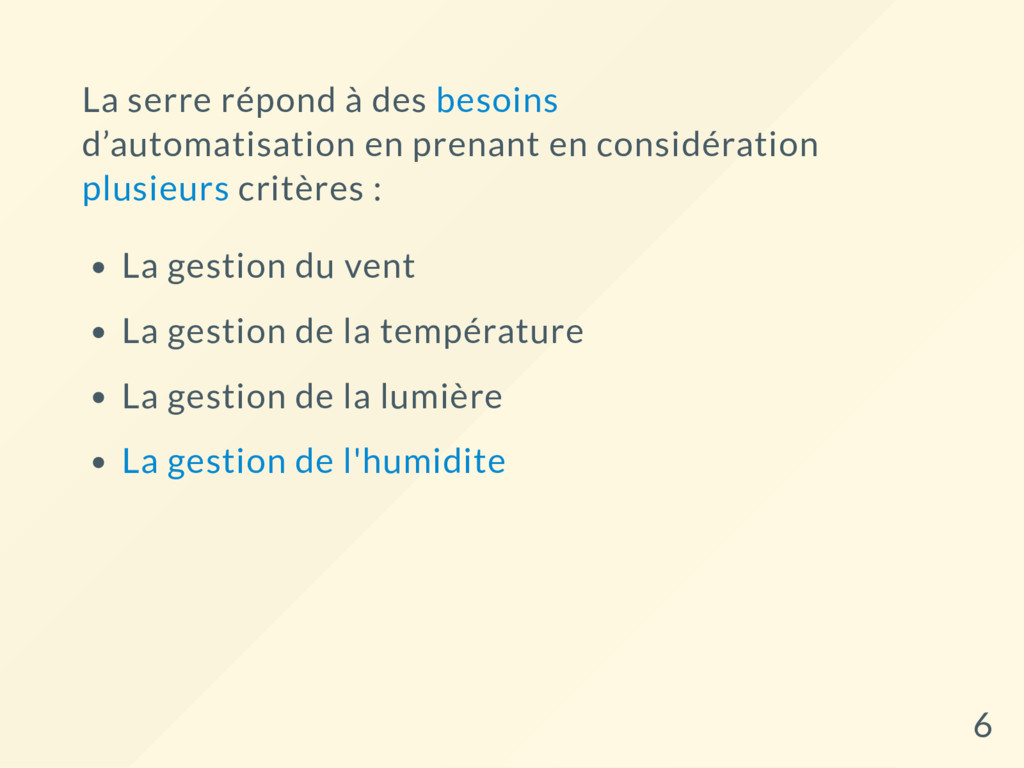

6. La serre répond à des besoins d’automatisation en prenant en considération plusieurs critères : La gestion du vent La gestion de la température La gestion de la lumière La gestion de l'humidite 6

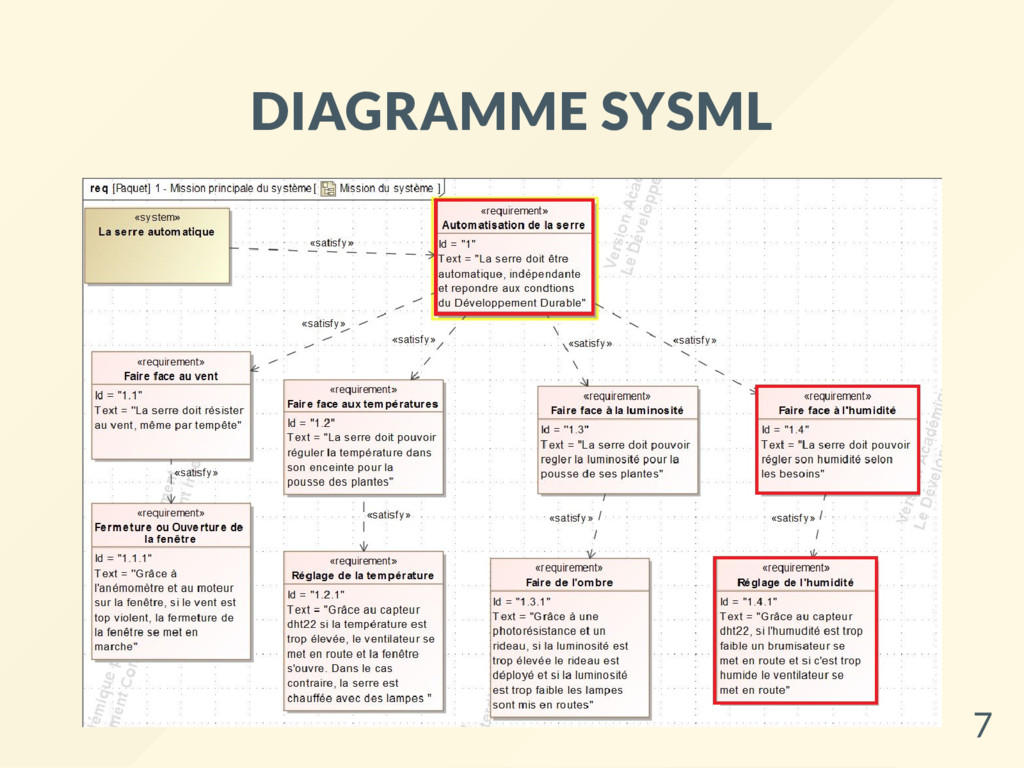

7. DIAGRAMME SYSML 7
8. 1. Cahier des charges 8

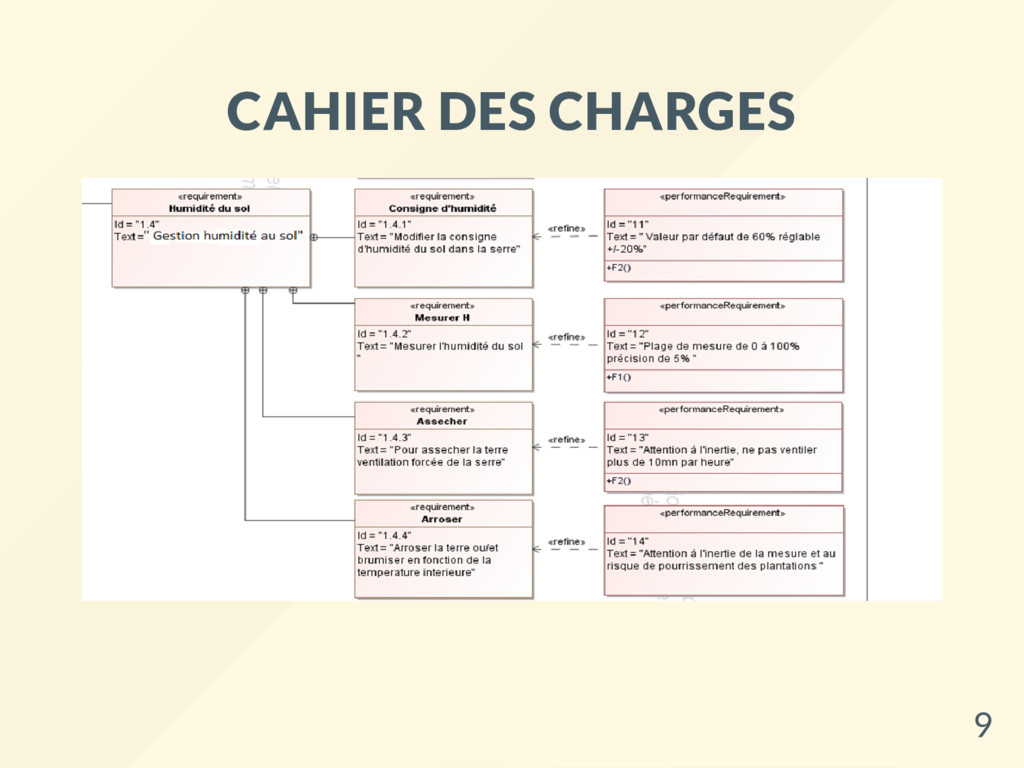

9. CAHIER DES CHARGES 9
10. Gestion de l'humidité 2. Solutions techniques 10

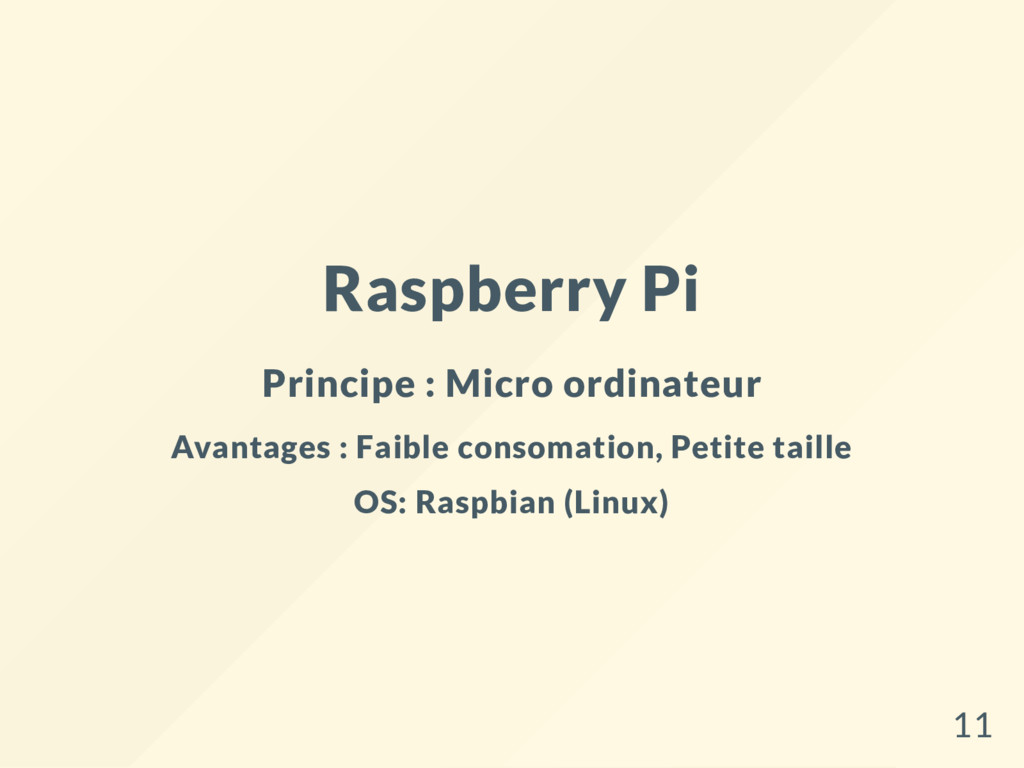

11. Raspberry Pi Principe : Micro ordinateur Avantages : Faible consomation, Petite taille OS: Raspbian (Linux) 11

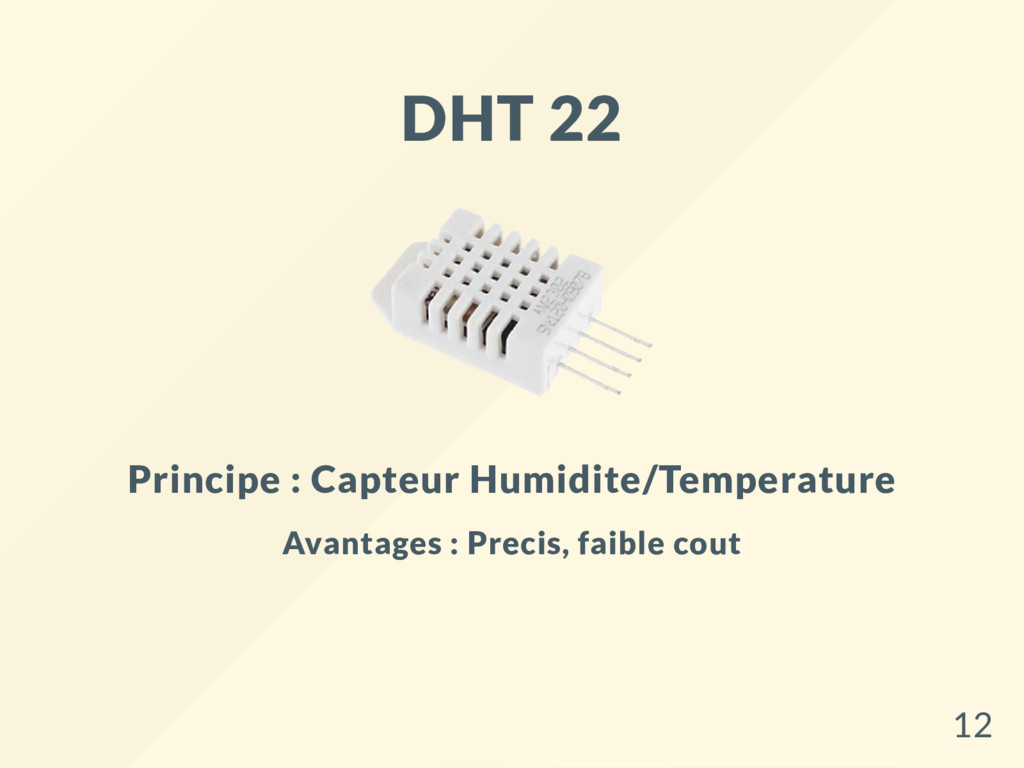

12. DHT 22 Principe : Capteur Humidite/Temperature Avantages : Precis, faible cout 12

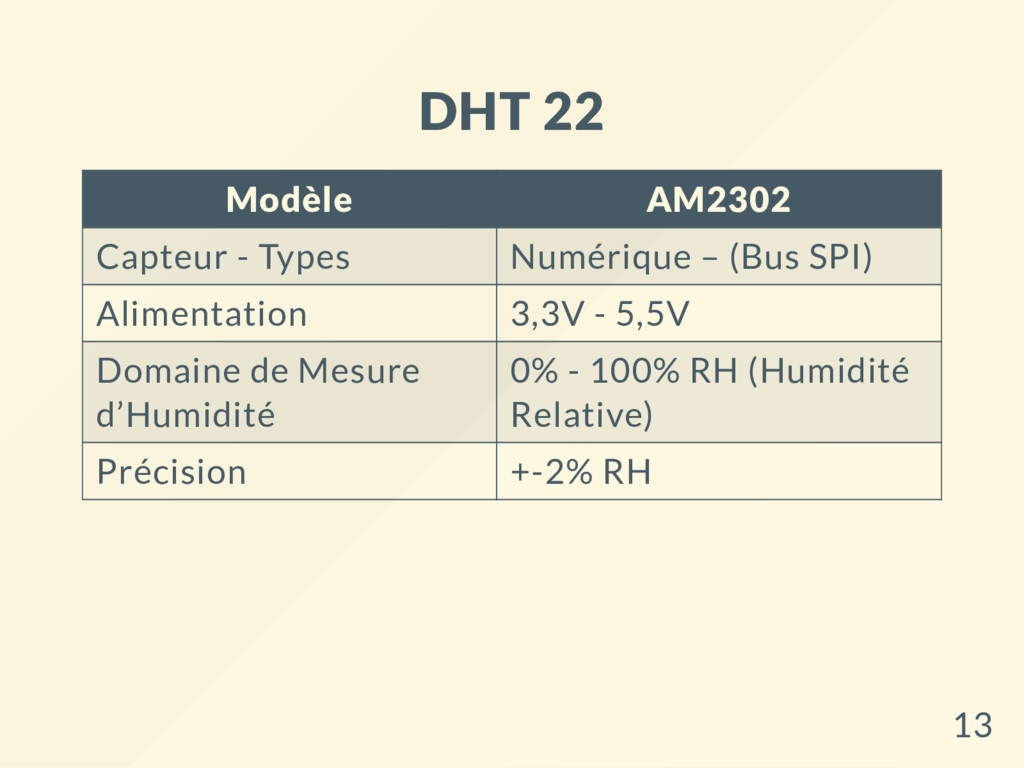

13. DHT 22 Modèle AM2302 Capteur - Types Numérique – (Bus SPI) Alimentation 3,3V - 5,5V Domaine de Mesure d’Humidité 0% - 100% RH (Humidité Relative) Précision +-2% RH 13

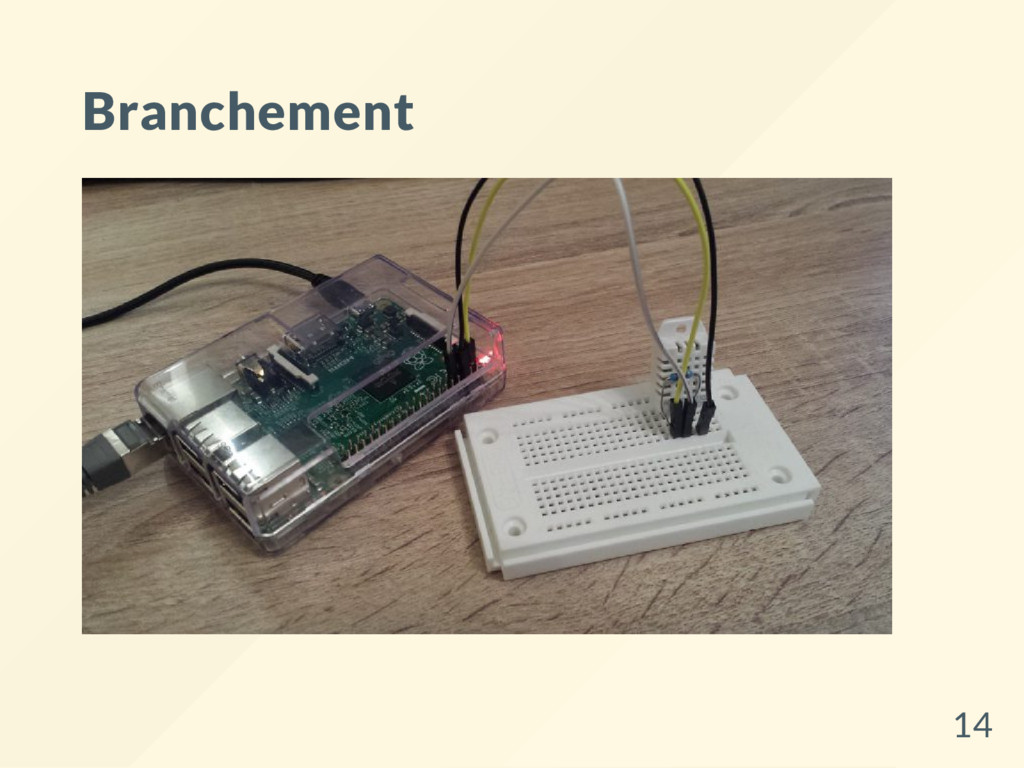

14. Branchement 14

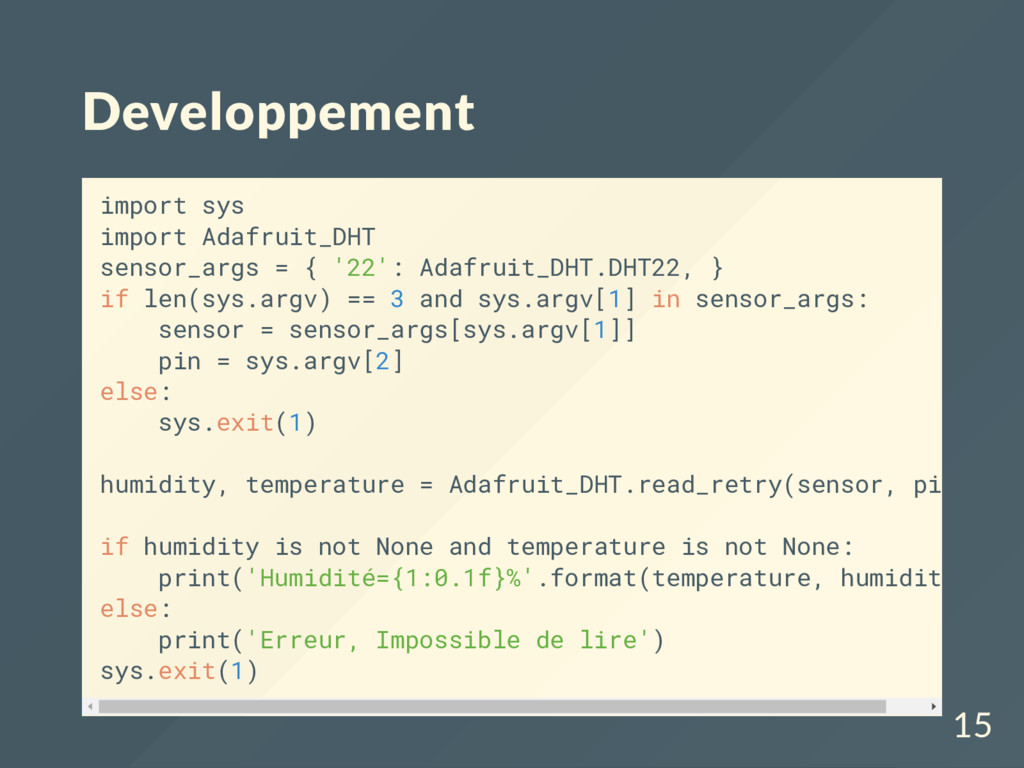

15. Developpement import sys import Adafruit_DHT sensor_args = { '22': Adafruit_DHT.DHT22, } if len(sys.argv) == 3 and sys.argv[1] in sensor_args: sensor = sensor_args[sys.argv[1]] pin = sys.argv[2] else: sys.exit(1) humidity, temperature = Adafruit_DHT.read_retry(sensor, pin) if humidity is not None and temperature is not None: print('Humidité={1:0.1f}%'.format(temperature, humidity)) else: print('Erreur, Impossible de lire') sys.exit(1) 15
